一、资料下载
以太网模块USR-TCP232-E2 / ED2 说明书：https://www.usr.cn/Download/1336.html
以太网模块USR-TCP232-E2 / ED2 AT指令集：https://www.usr.cn/Download/1335.html
USR-TCP232-ED2的H7系列设置软件：https://www.usr.cn/Download/383.html
USR-TCP232-ED2的串口网络调试工具：https://www.usr.cn/Download/29.html

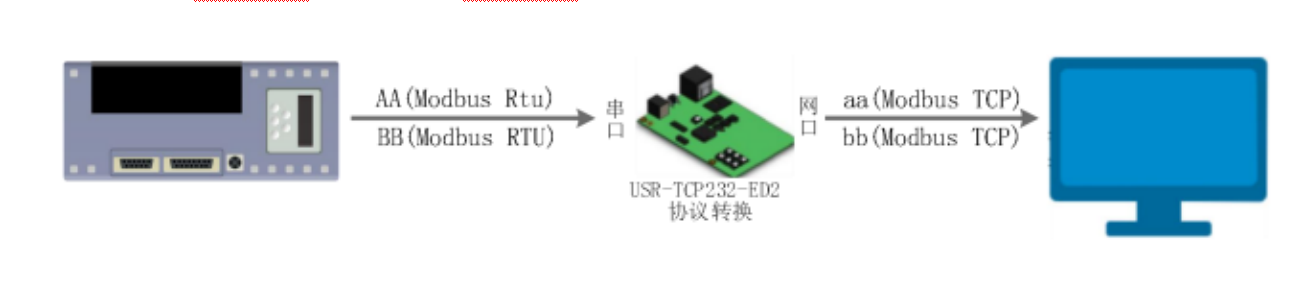

二、网络拓扑图
三、硬件连接

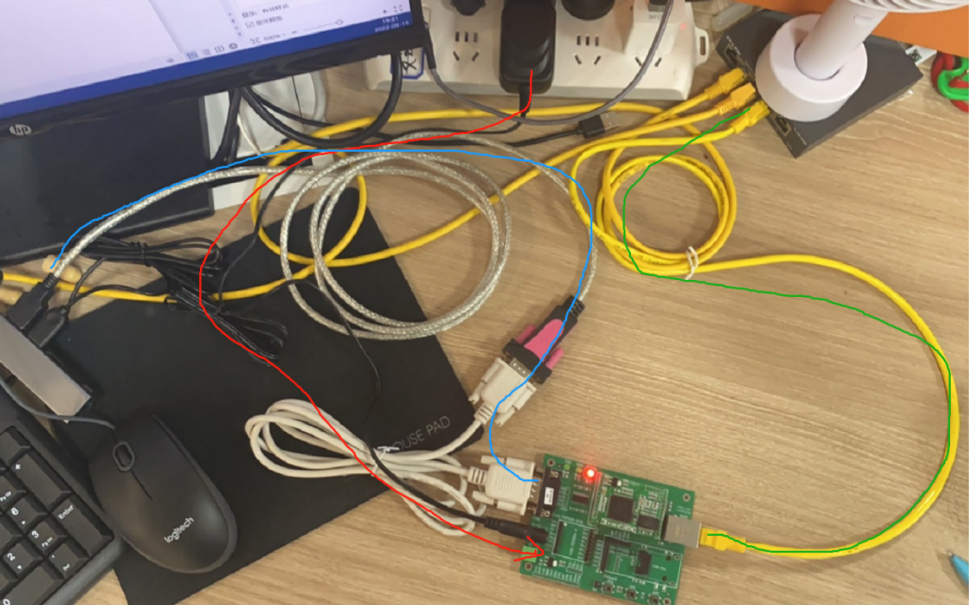

把USR-TCP232-ED2模块放到评估板上，用232转usb串口线连接电脑，网口直连电脑，检测硬件连接无错误后，接入我们配送的电源适配器，给ED2模块供电。
实现的功能：通过设置可以实现 Modbus 串口协议到 Modbus 网络协议的转换
三、测试

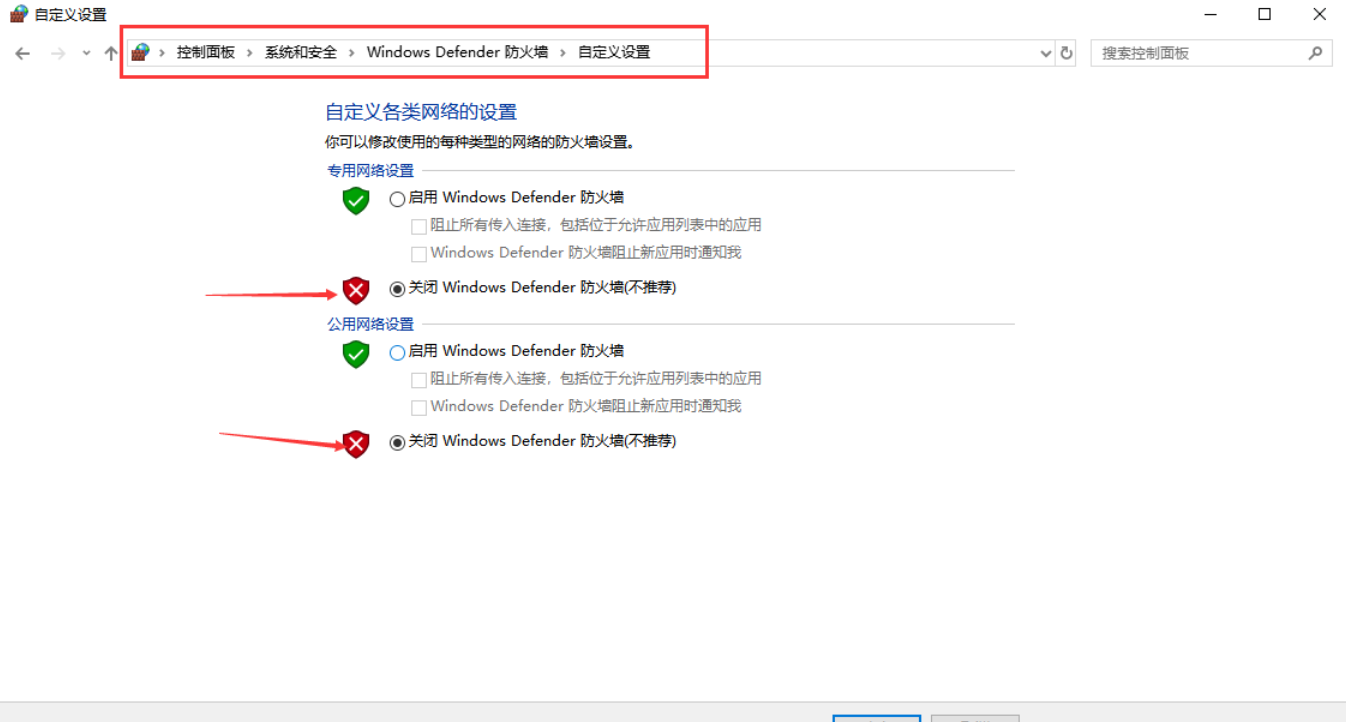

1、设置路径：控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

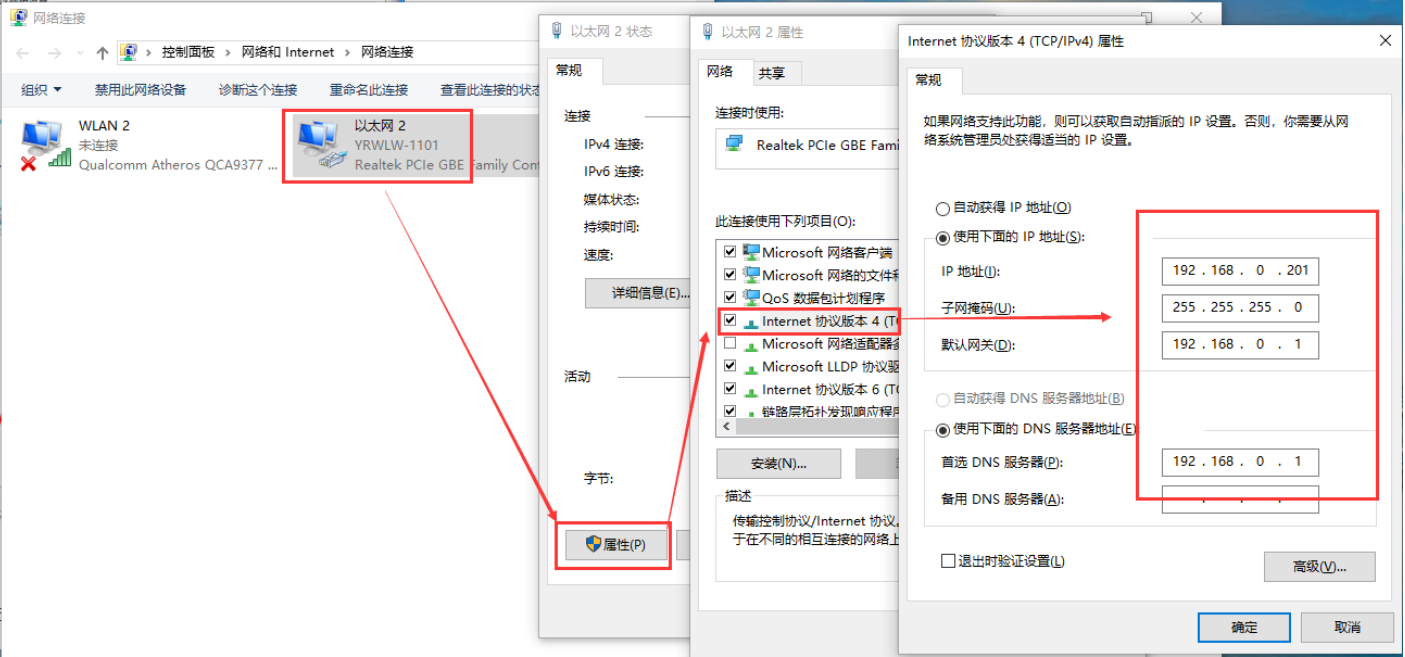

2、给电脑设置静态IP，设置成302默认连接的IP:192.168.0.201

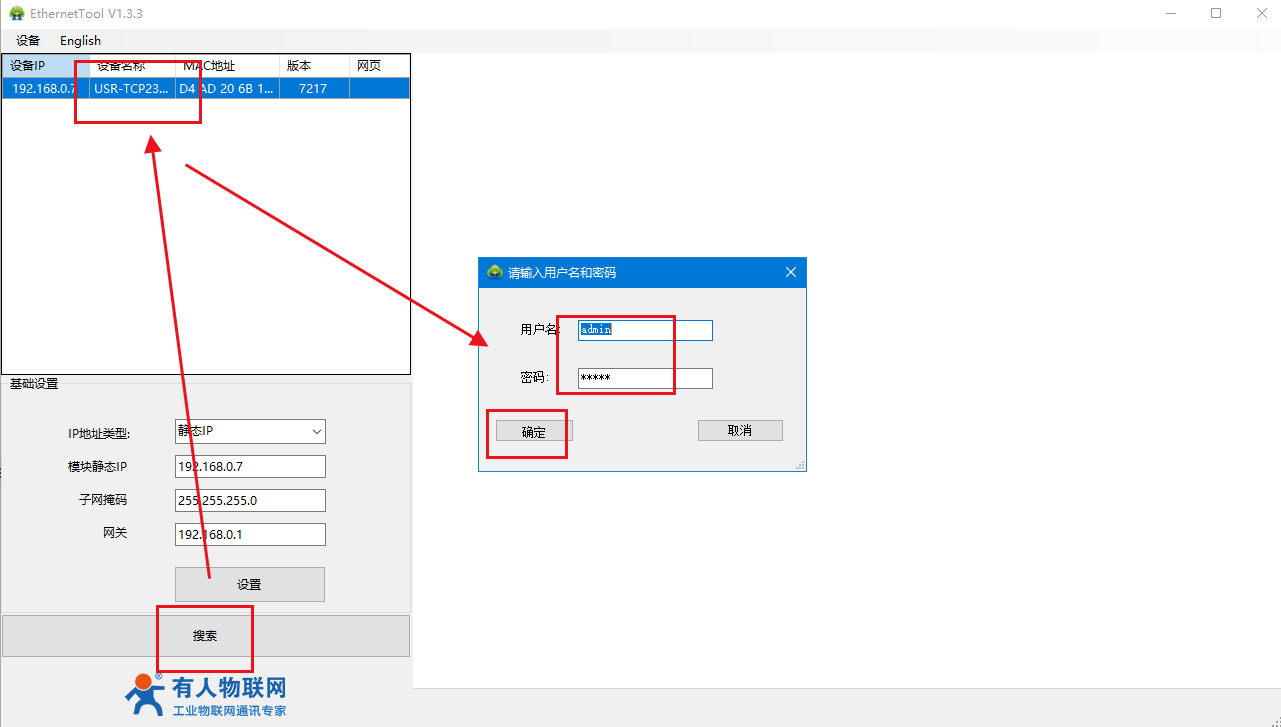

3.打开设置软件，点击“搜索设备”当搜索列表中出现ED2的设备后，单击搜索到的设备，账号密码均为：admin查看其配置信息(上图为默认配置信息)。
4.ED2 参数设置

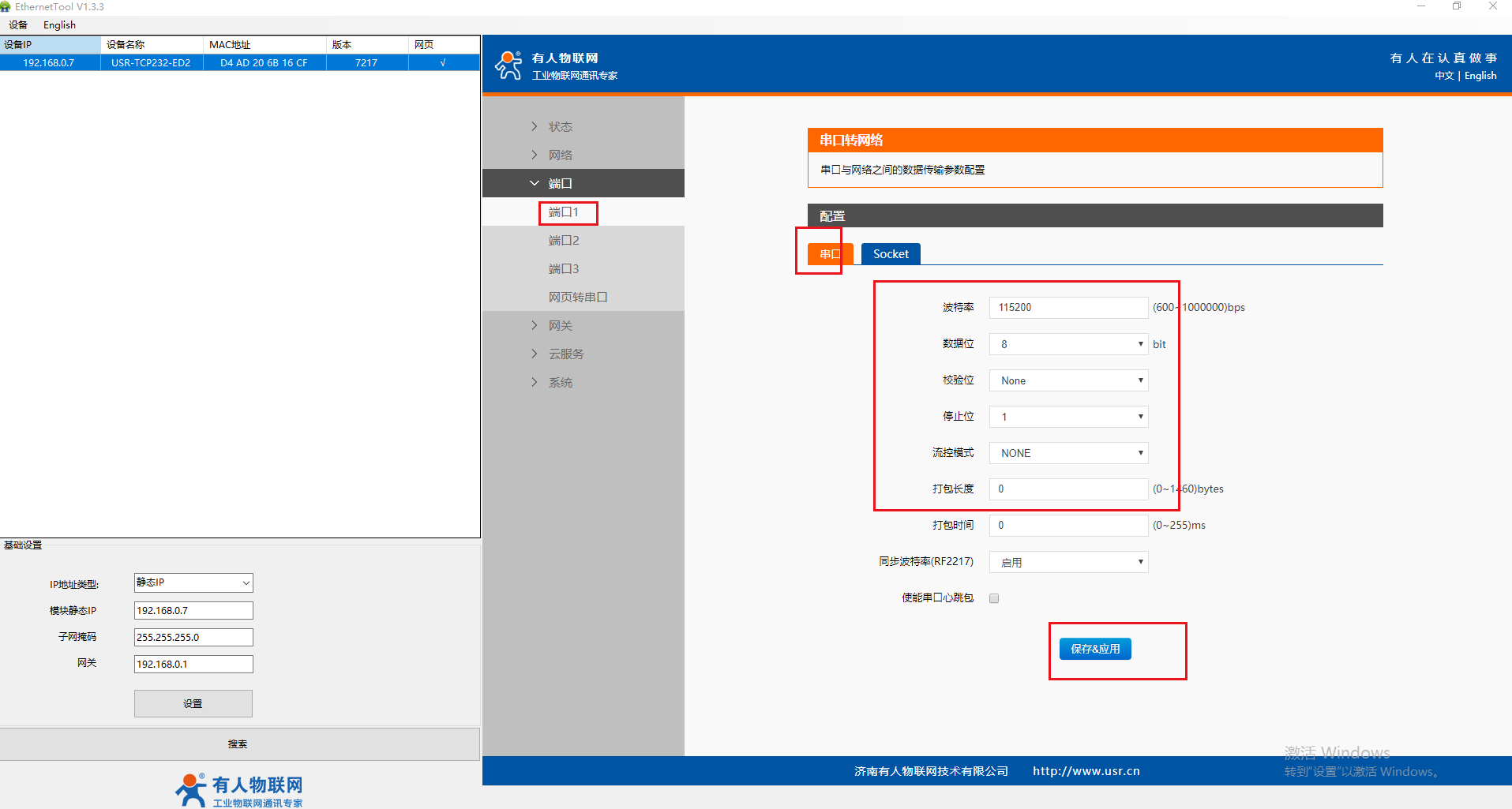

串口参数和终端设备保持一致（本案例已默认参数为准）

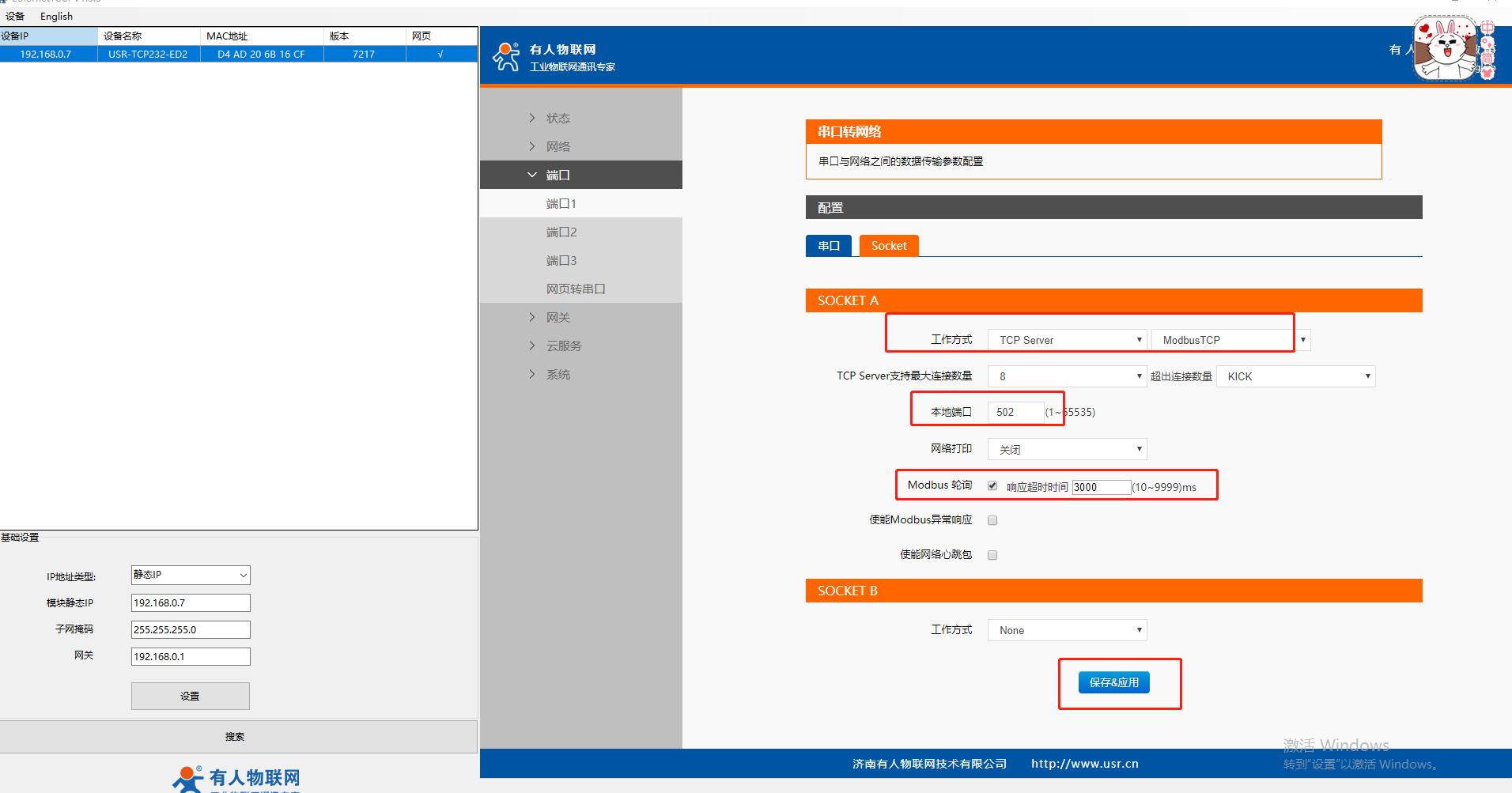

Socket：设置ED2的工作模式是TCPserver，开启modbus TCP,
轮询时间可以设置的大点：3000或5000ms
设置参数之后，点击保存设置，重启模块

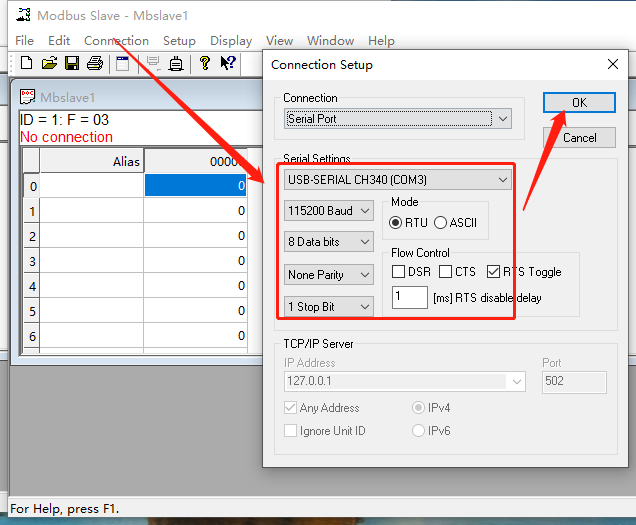

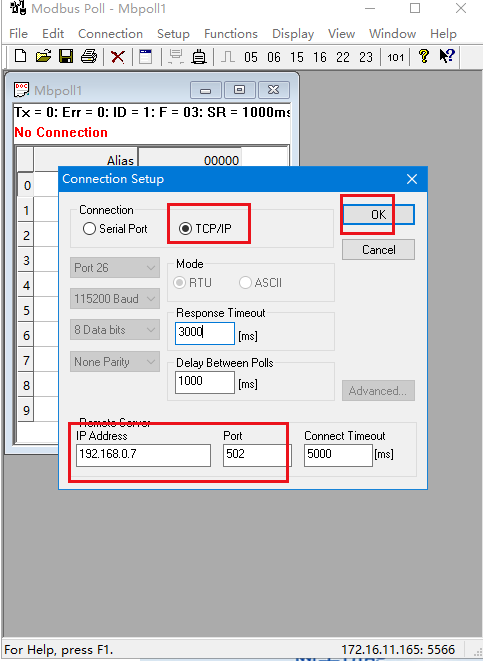

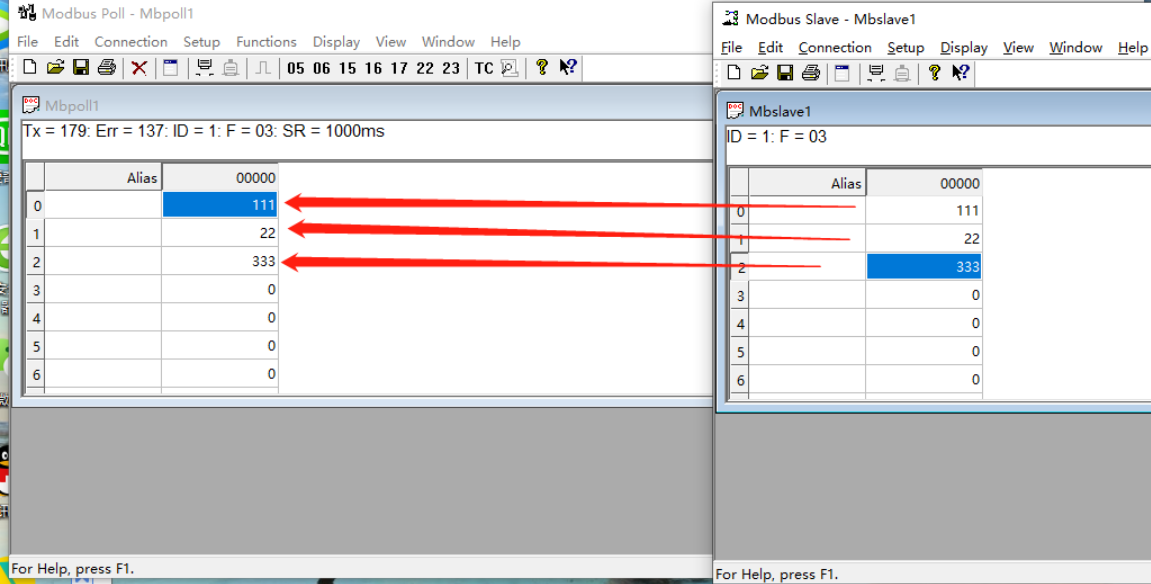

打开“slave和poll”软件，分别设置参数。
撰写人：李慧颖
