USR-TCP232-302 MODBUS多主机轮询示例
2024-08-21



USR-TCP232-302 MODBUS多主机轮询示例

一、资料下载

USR-TCP232-302/304/306 说明书 (完整版)下载链接:https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接:https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集官网下载链接:https://www.usr.cn/Download/1255.html

USR-TCP232-302 设置软件官网下载链接:https://www.usr.cn/Download/257.html

调试助手和MODBUS Slave可以百度自己下载。

二、硬件连接

1、所需物品

USR-TCP232-302 产品 1台

5V电源适配器 1个

USB-RS232串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

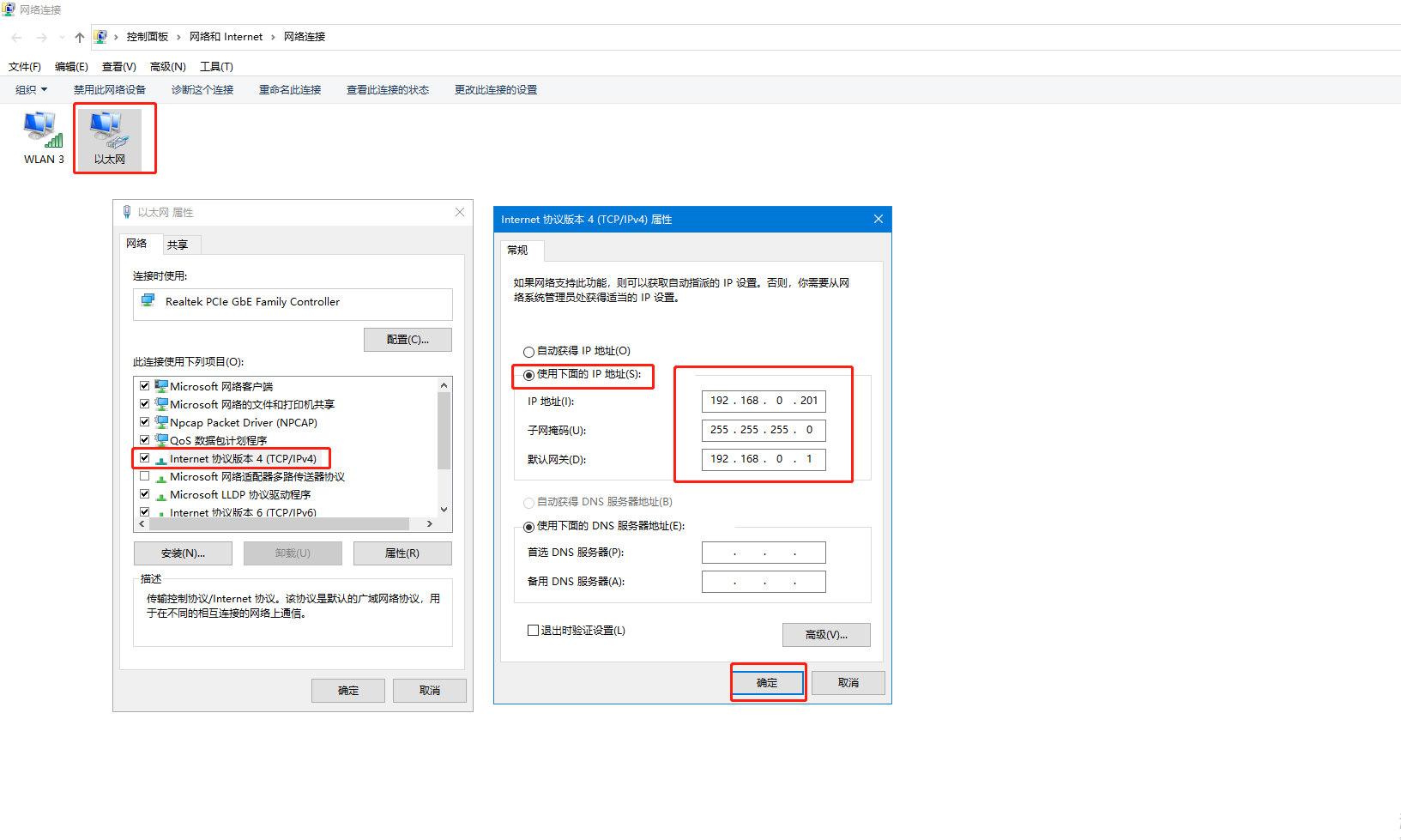

USR-TCP232-302 的232串口接USB-RS232串口线到电脑的SB口,然后产品接5V电源适配器上电。网线和电脑直连,电脑设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1,构成局域网。

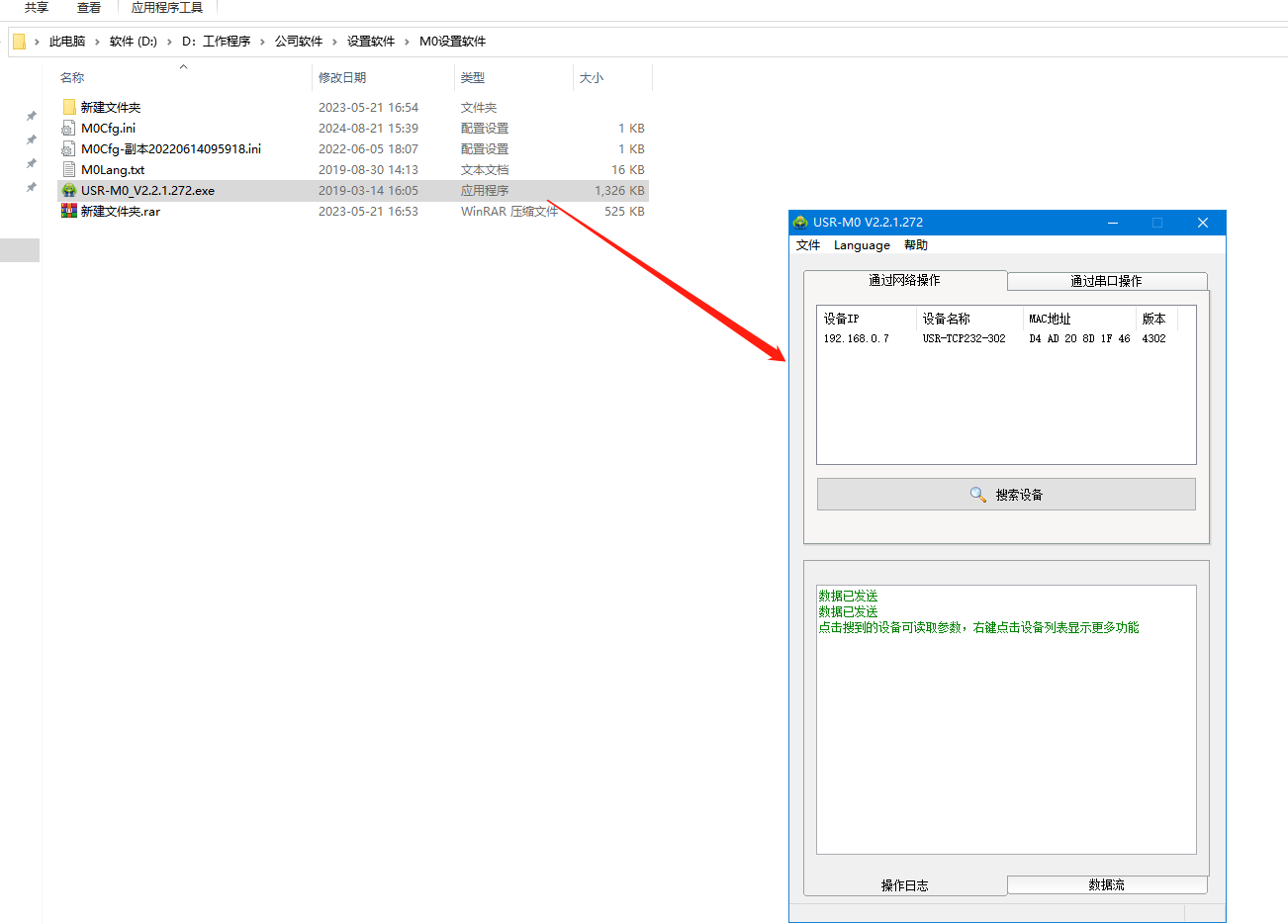

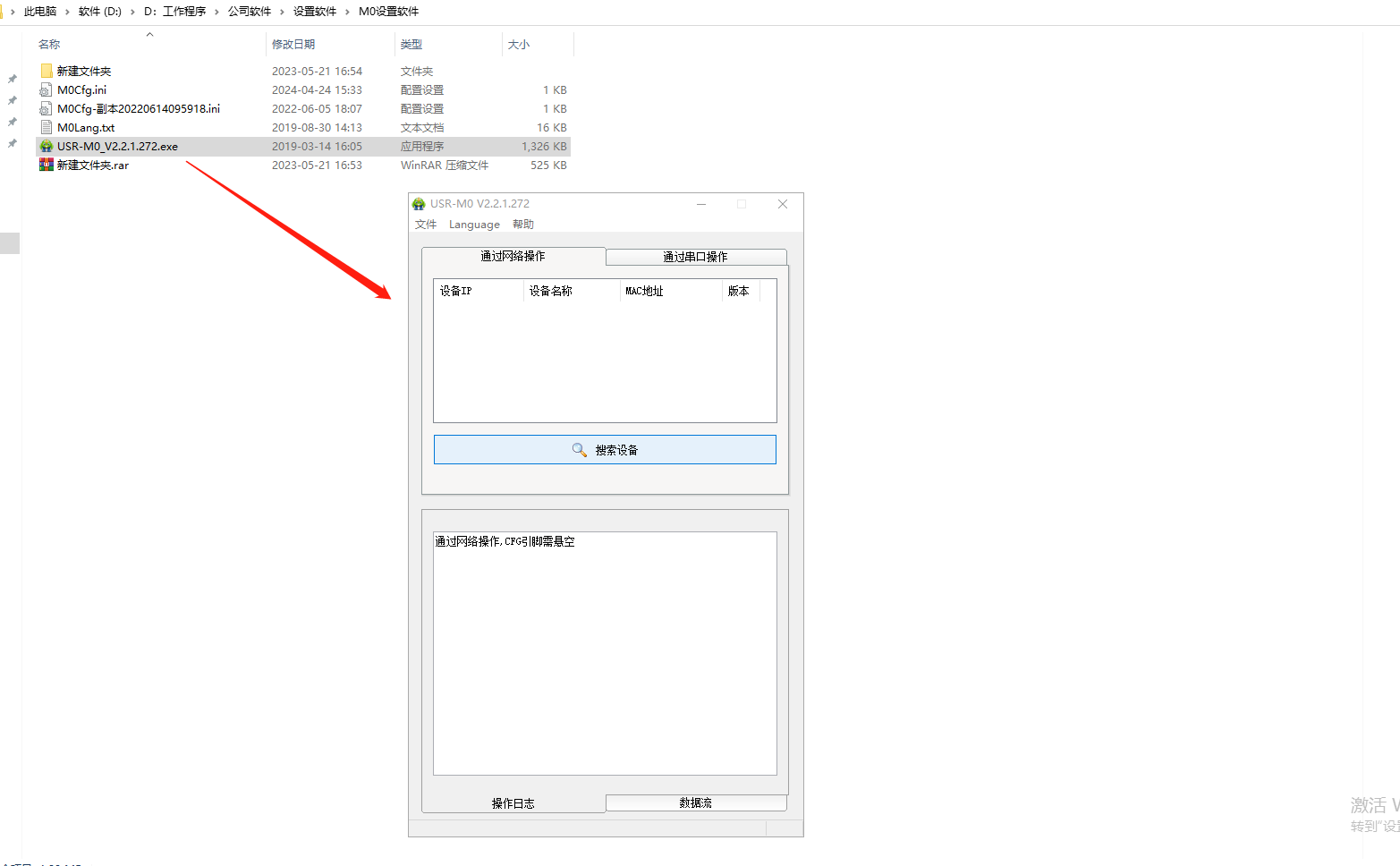

电脑提前下载打开M0设置软件。

3、串口号

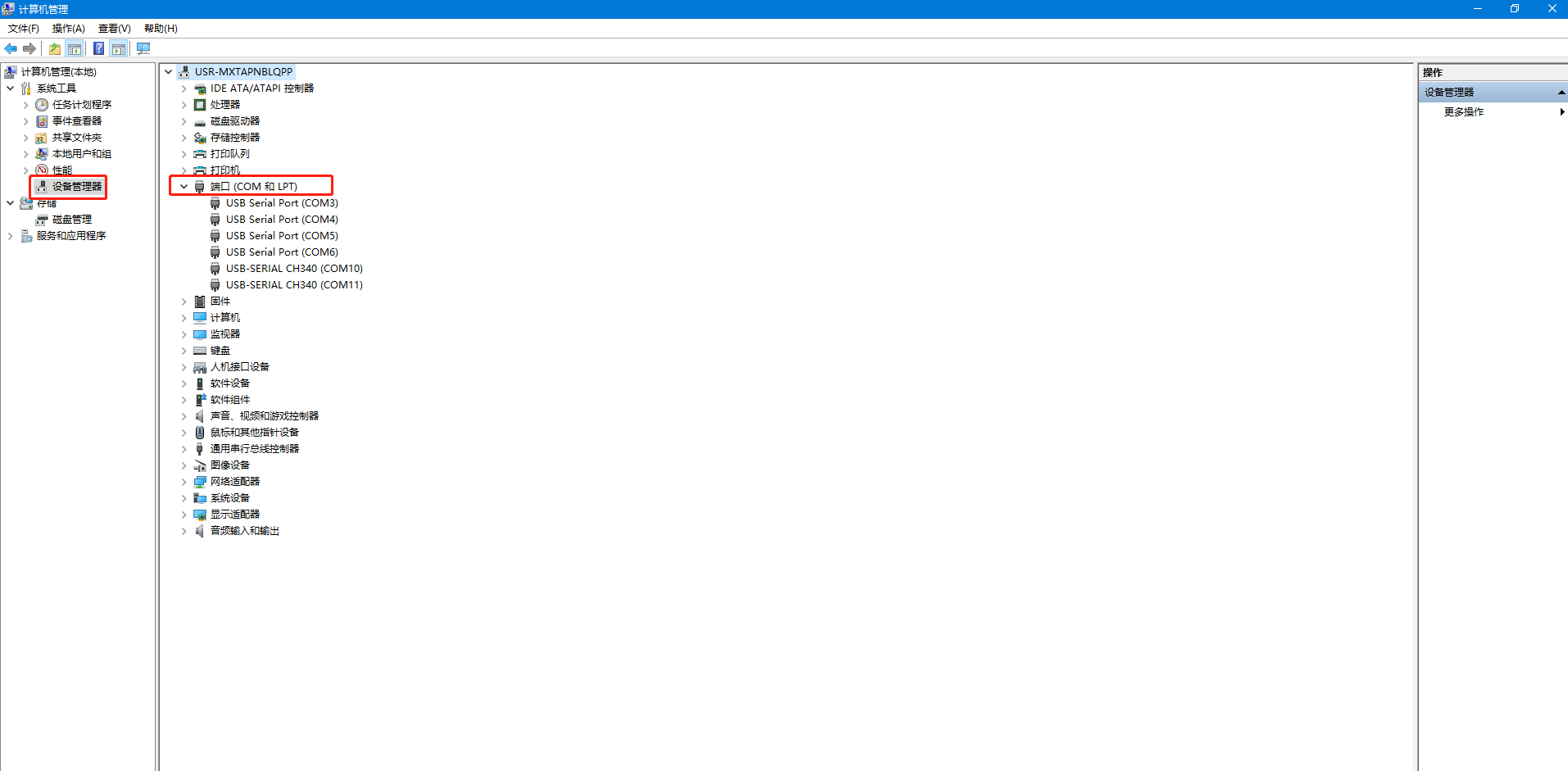

点击电脑计算机,右击点击管理,点击设备管理器,点击端口,确认USB-RS232串口线的COM口号是COM10。

三、USR-TCP232-302参数设置

1、局域网搜索302 IP

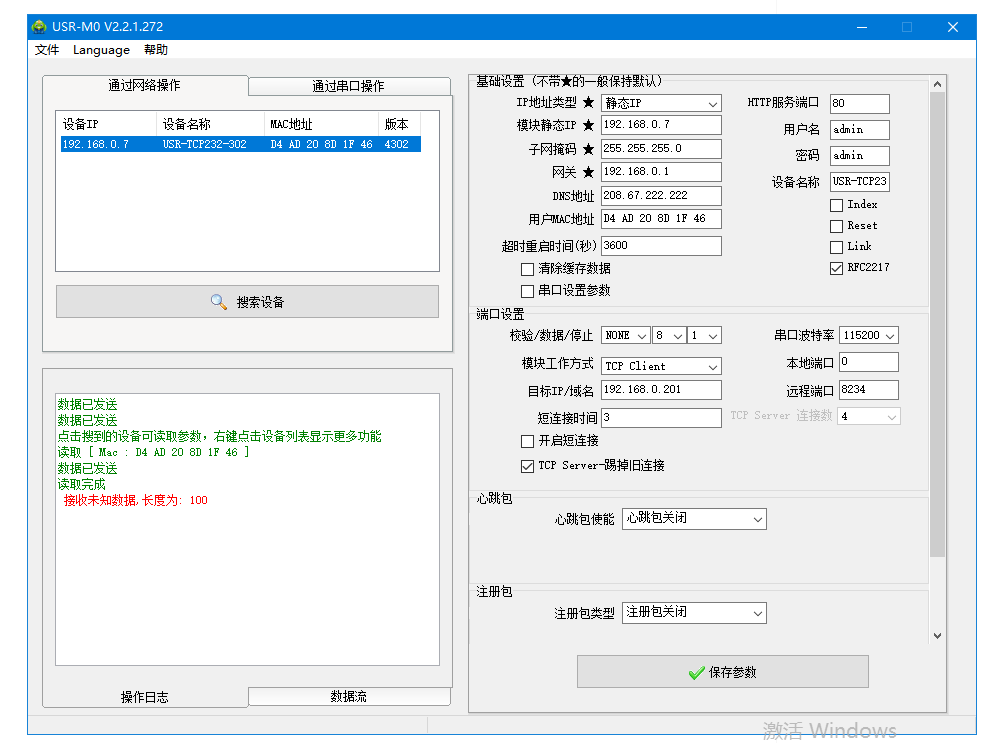

302和电脑网线直连,打开M0软件,搜到302的IP。

2、登陆302网页,切换中文显示

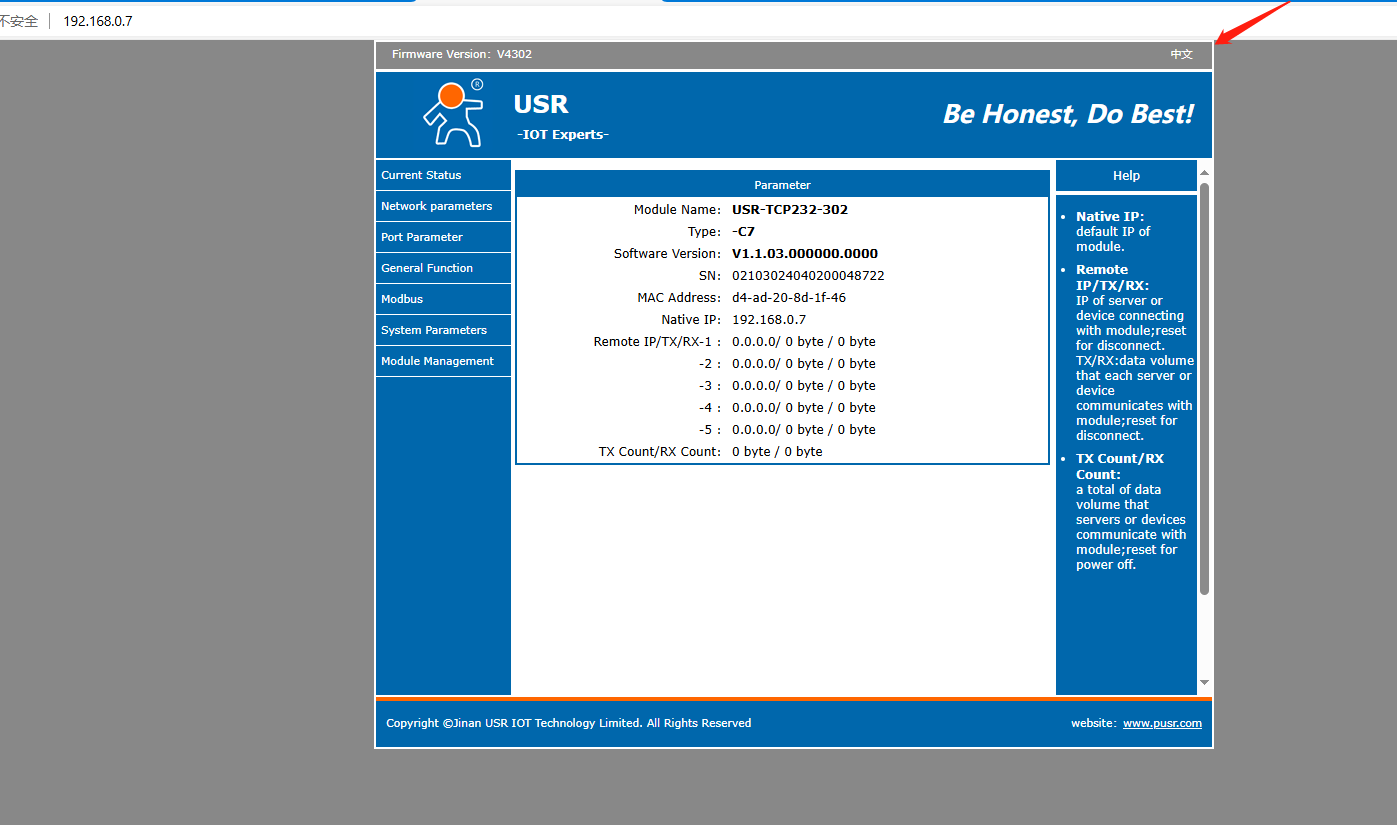

浏览器输入302的IP,192.168.0.7 登陆302网页,点击右上角的中文,切换中文显示。

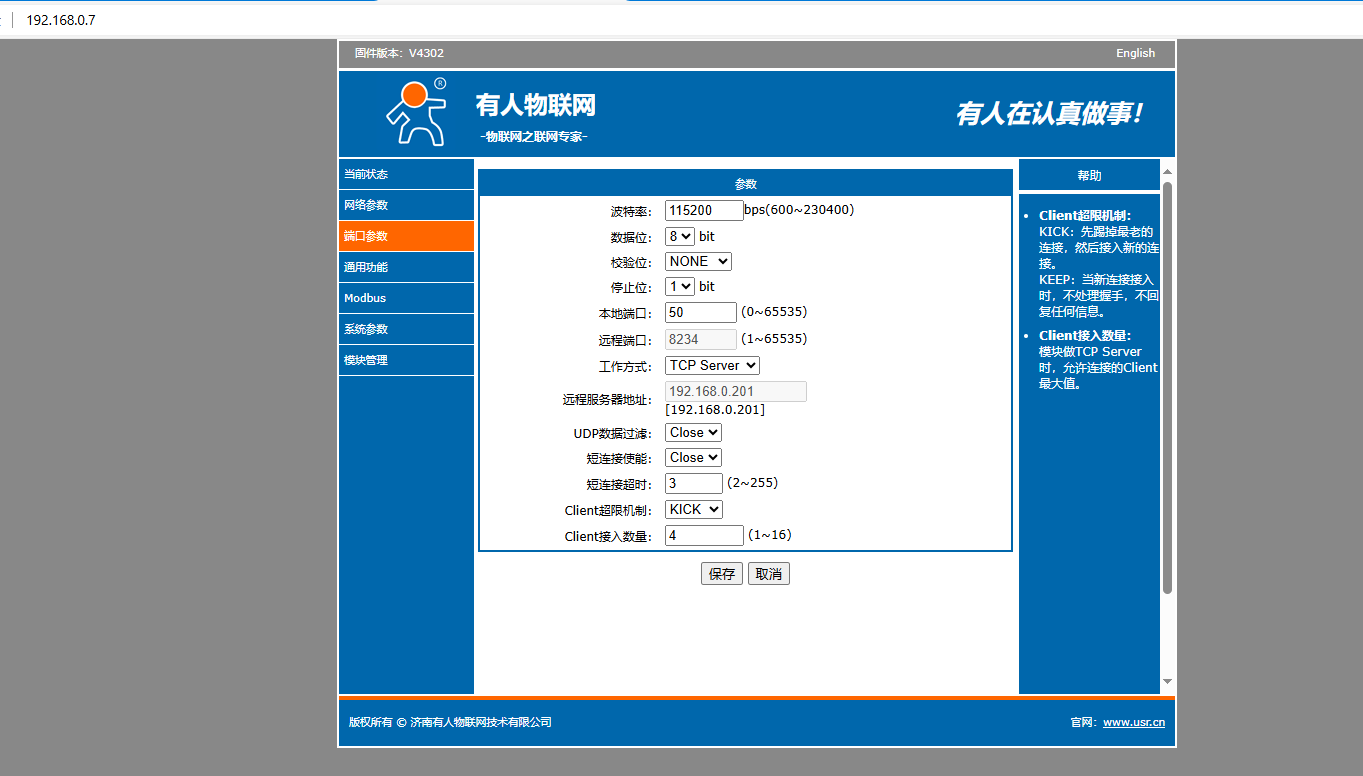

3、设置端口参数

本地端口号 50

工作方式:TCP Server

点击保存

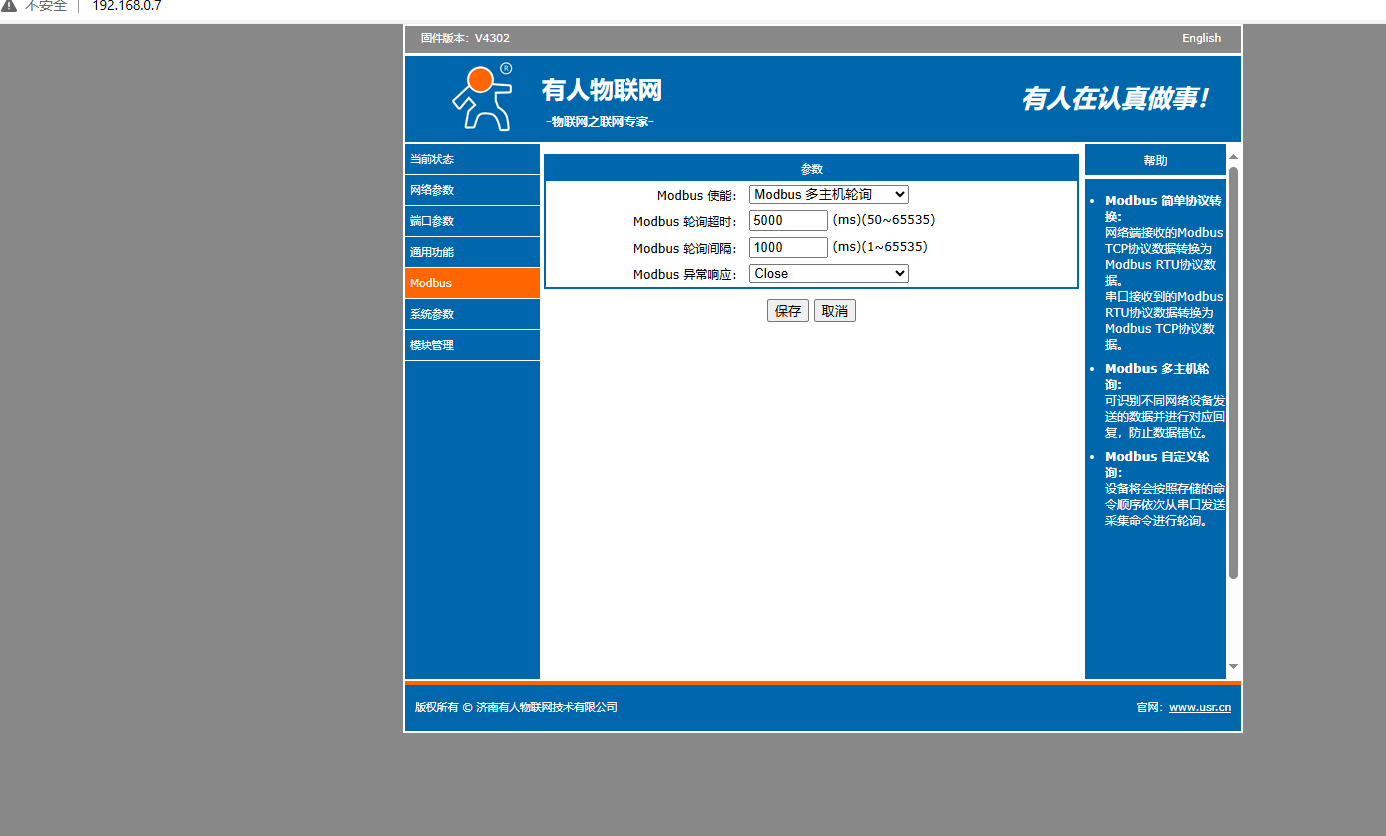

4、设置Modbus参数

Modbus 使能:选择Modbus多主机轮询

Modbus 轮询超时:5000ms

Modbus 轮询间隔:1000ms

点击保存

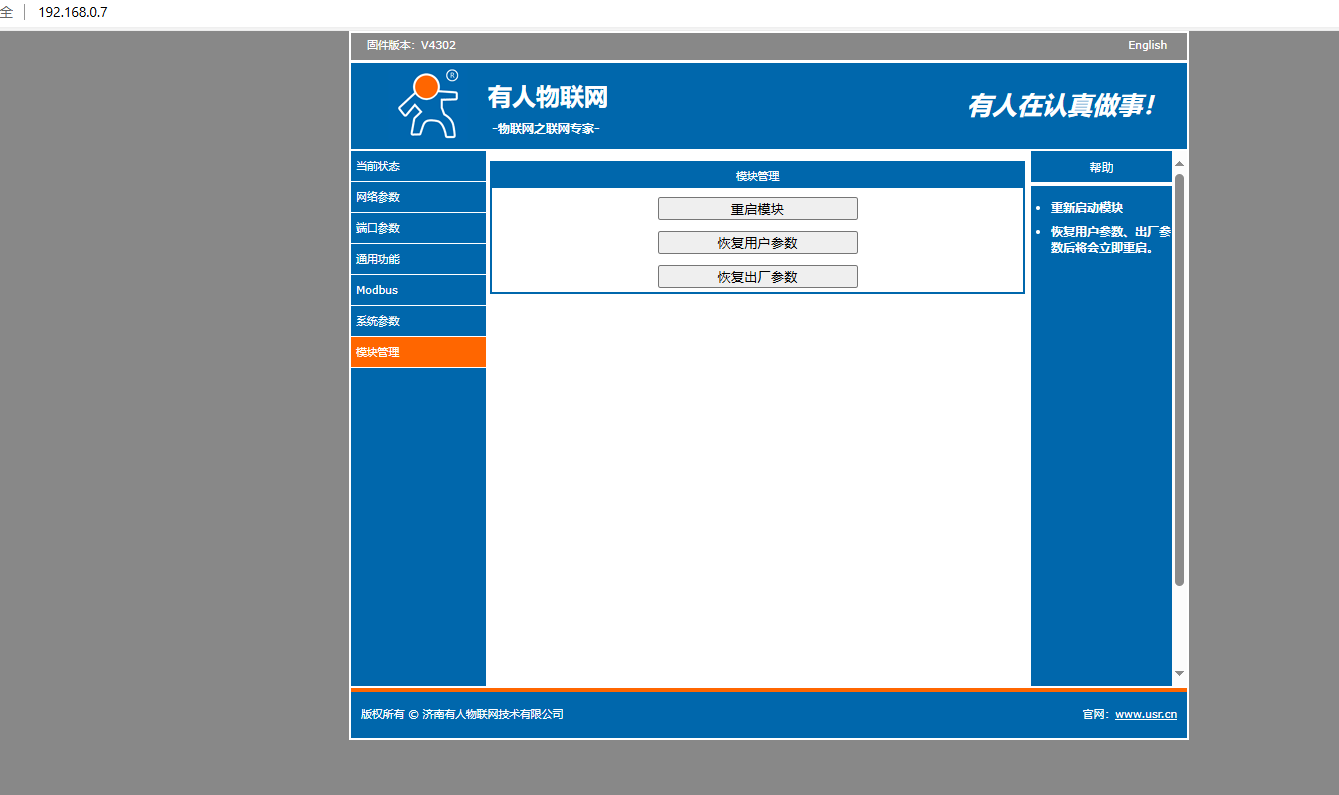

5、点击重启模块

四、MODBUS软件设置

1、MODBUS SLAVE软件做从机,参数设置

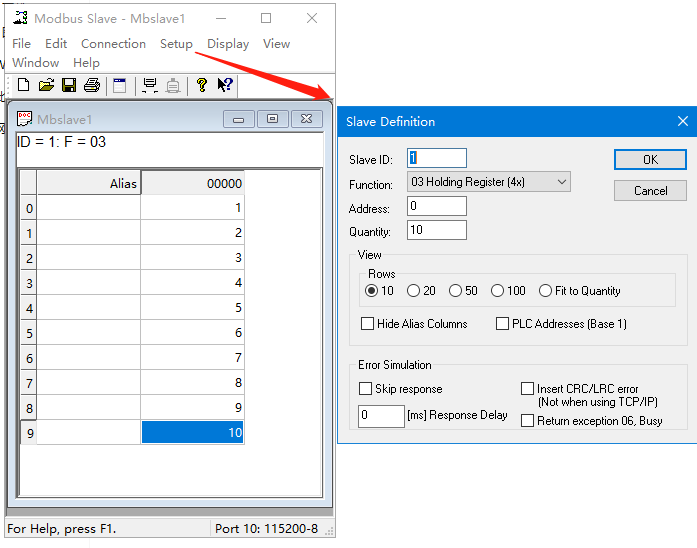

(1)电脑上安装Modbus SLAVE软件,点击Setup

Slave ID:1(从机地址测试用1)

Function: 03(读寄存器功能码)

Address:0(寄存器起始地址用0)

Quantity:10(从起始地址开始寄存器地址数量)

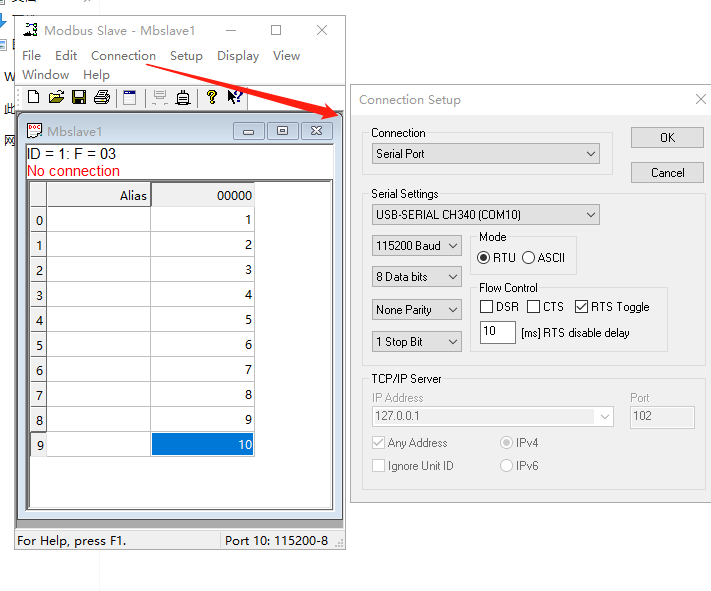

(2)点击Connection,选择Serial Port,选择对应的COM口COM10,对应USR-TCP232-302的串口参数115200,最后点击OK。

2、第一个MODBUS POLL软件做主机,参数设置

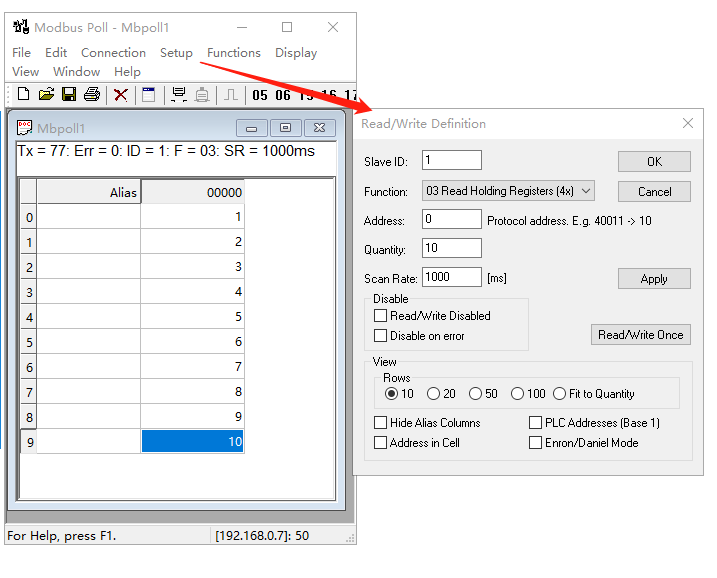

(1)Modbus Poll软件,点击Setup

Slave ID:1(从机地址测试用1)

Function: 03(读寄存器功能码)

Address:0(寄存器起始地址用0)

Quantity:10(从起始地址开始寄存器地址数量)

Scan Rate:1000ms(采集周期1s)

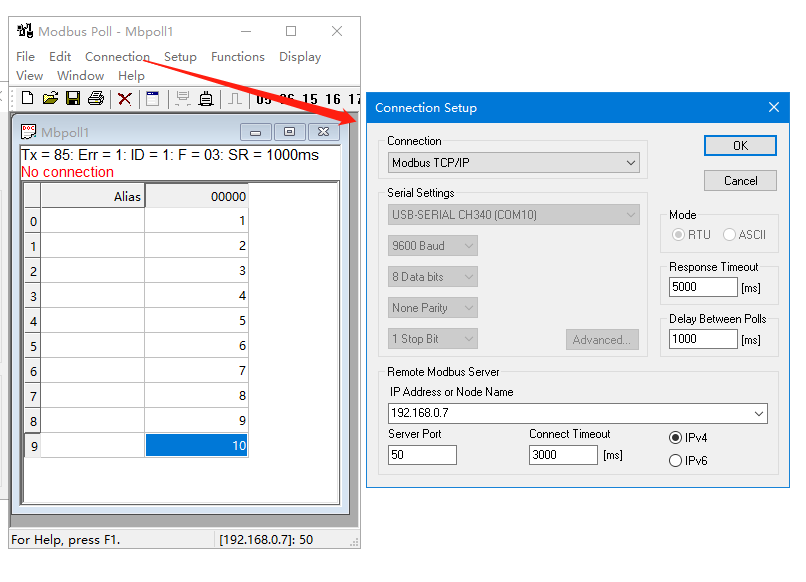

(2)点击Connection,选择Modbus TCP/IP,IP地址填192.168.0.7,Port端口50。最后点击OK。

Response Timeout 设置5000ms

Delay Between Polls设置1000ms

Connect Timeout 设置3000ms

2、第二个MODBUS POLL软件做主机,参数设置

(1)Modbus Poll软件,点击Setup

Slave ID:1(从机地址测试用1)

Function: 03(读寄存器功能码)

Address:0(寄存器起始地址用0)

Quantity:10(从起始地址开始寄存器地址数量)

Scan Rate:1000ms(采集周期1s)

(2)点击Connection,选择Modbus TCP/IP,IP地址填192.168.0.7,Port端口50。最后点击OK。

Response Timeout 设置5000ms

Delay Between Polls设置1000ms

Connect Timeout 设置3000ms

五、MODBUS多主机轮询测试

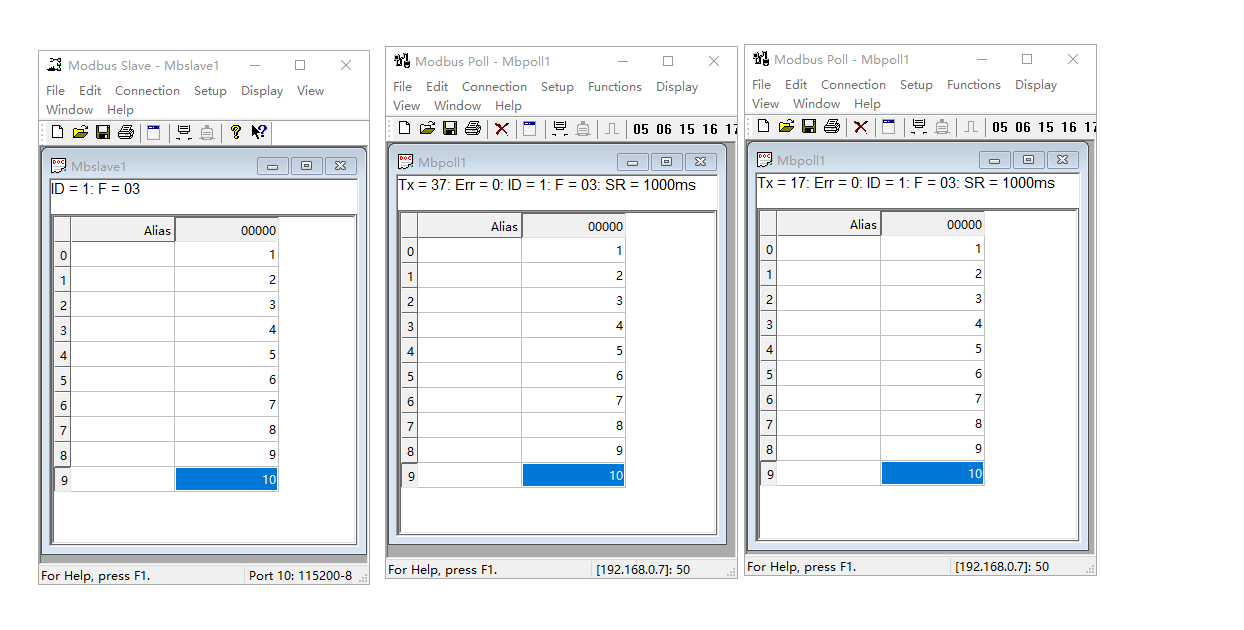

改变从机MODBUS SLAVE寄存器地址里面的数据,对应寄存器地址的2个主机MODBUS POLL软件可以正常读取数据。




编写人:金志方 编写日期:2024-08-21

审核人:金志方 审核日期:2024-08-21

订正版本:V1.0 订正内容:初稿
