USR-CANET200 485串口局域网UDP通信示例
一、资料下载
USR-CANET200 资料下载链接：https://www.usr.cn/Product/205.html
USR-CANET200 设置软件官网下载链接：https://www.usr.cn/Download/565.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-CANET200 产品 1台
12V电源适配器 1个
USB-RS485串口线 2条
超五类网线 1根
笔记本电脑 1台
2、硬件连接

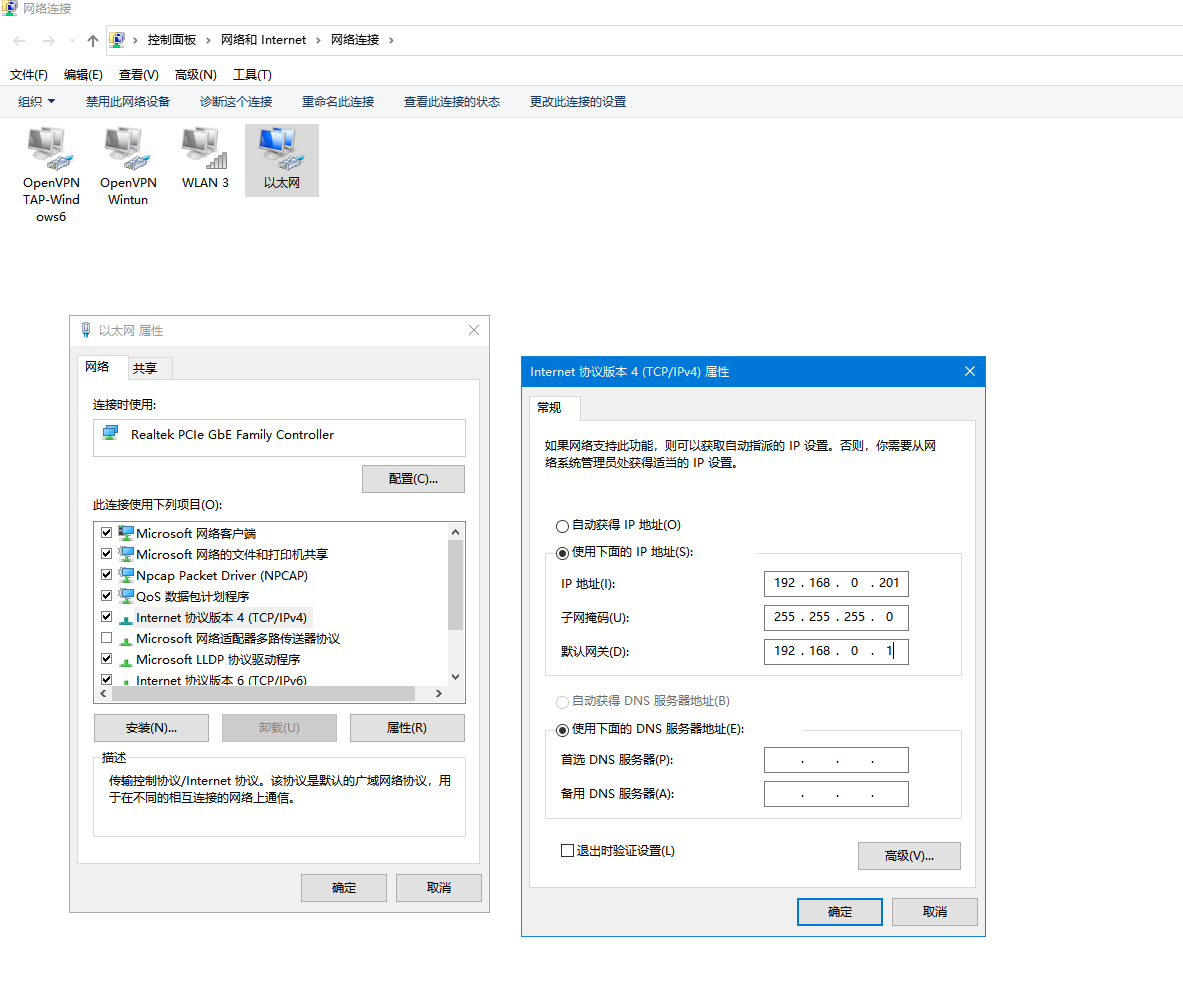

USR-CANET200 的485串口接USB-RS485串口线到电脑的USB口，然后产品接12V电源适配器上电。网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网。
3、串口号

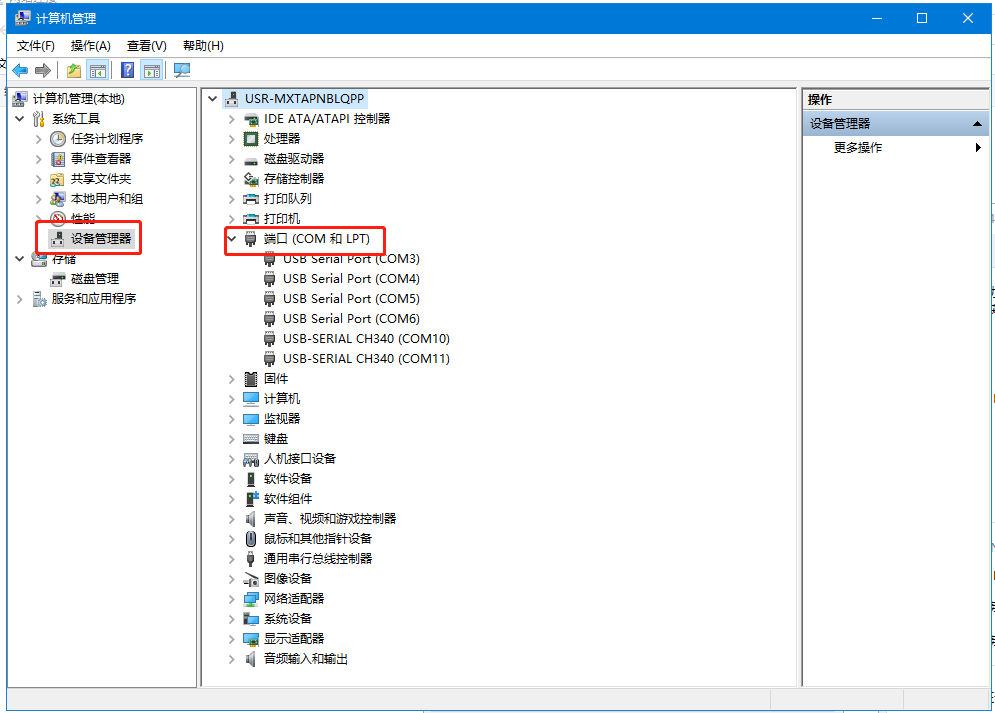

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号是COM10。
三、USR-CANET200参数设置

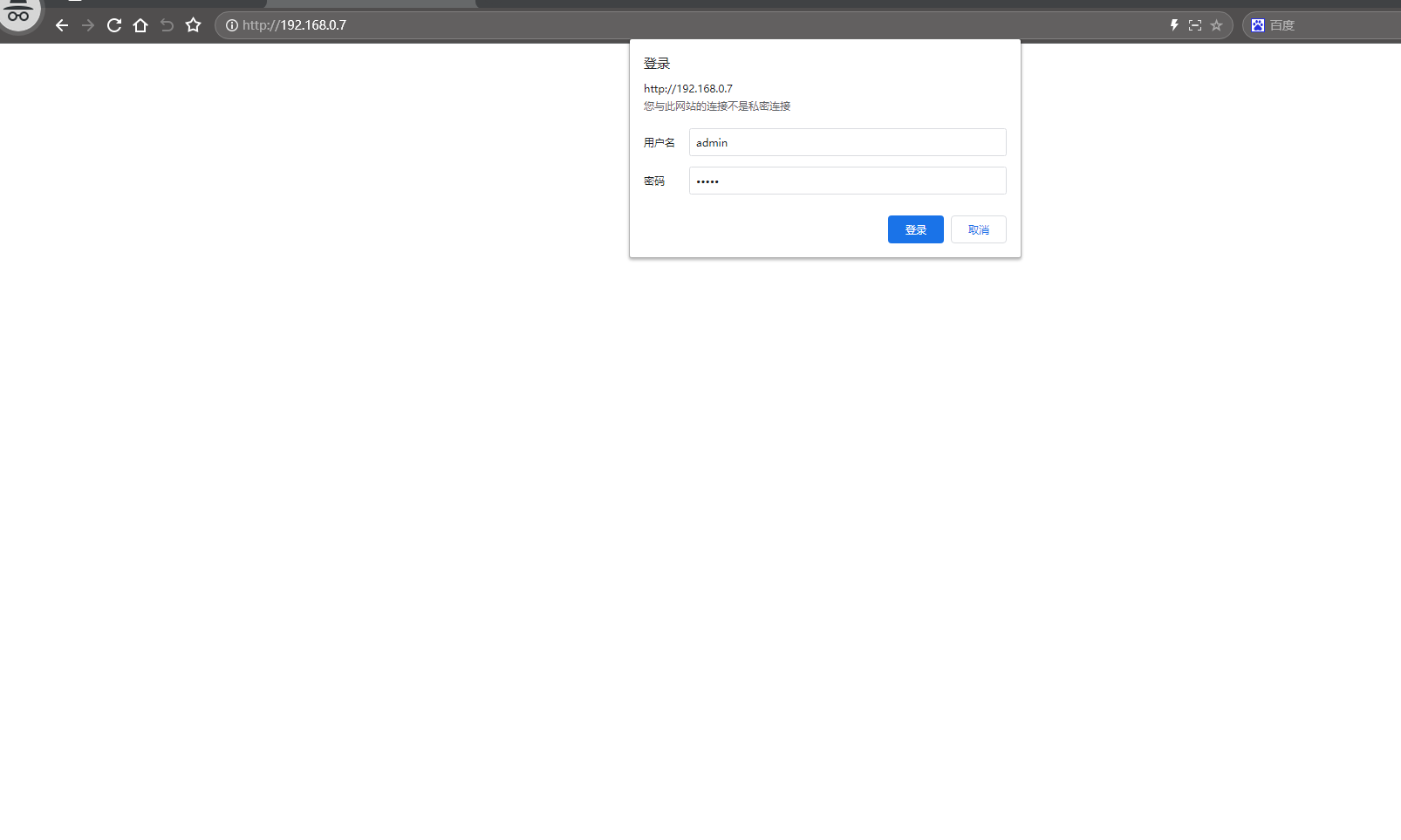

1、登陆USR-CANET200网页，浏览器输入USR-CANET200的IP，192.168.0.7，登陆用户名和密码都是admin，切换中文显示。
2、串口设置

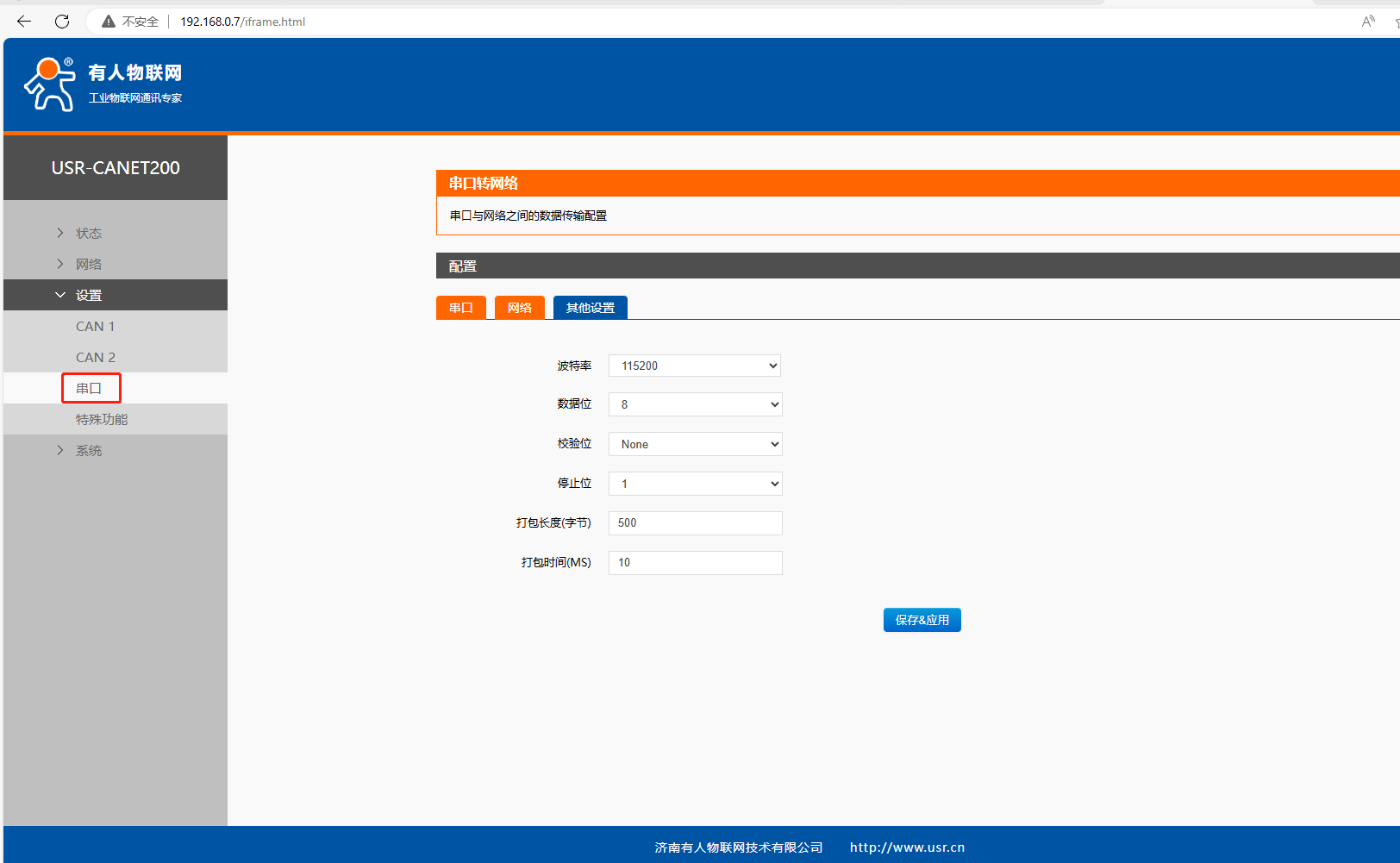

（1）串口参数默认，波特率115200。

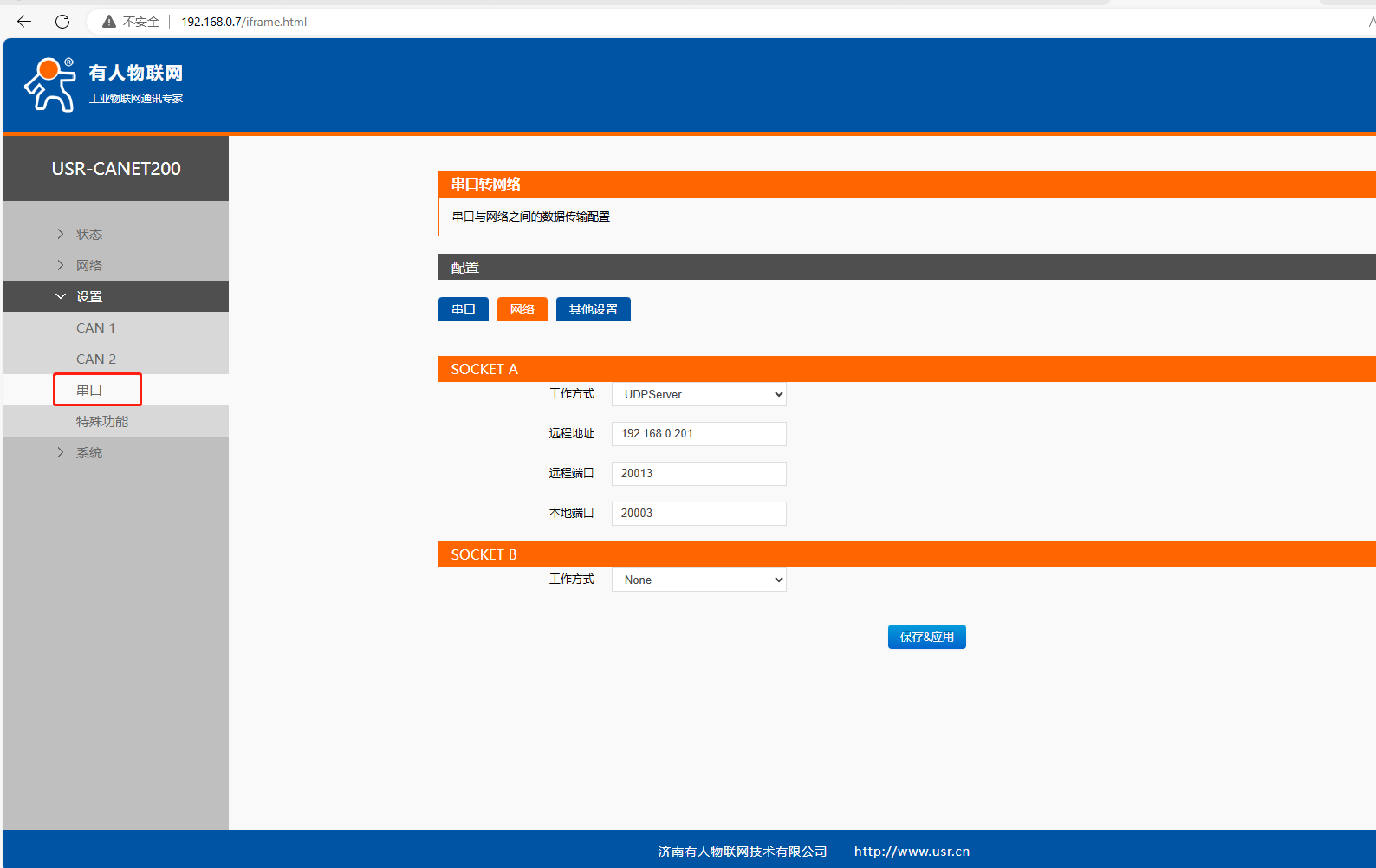

（2）网络参数，工作方式UDPServer，远程地址192.168.0.201，远程端口20013，本地端口20003。点击保存&应用。

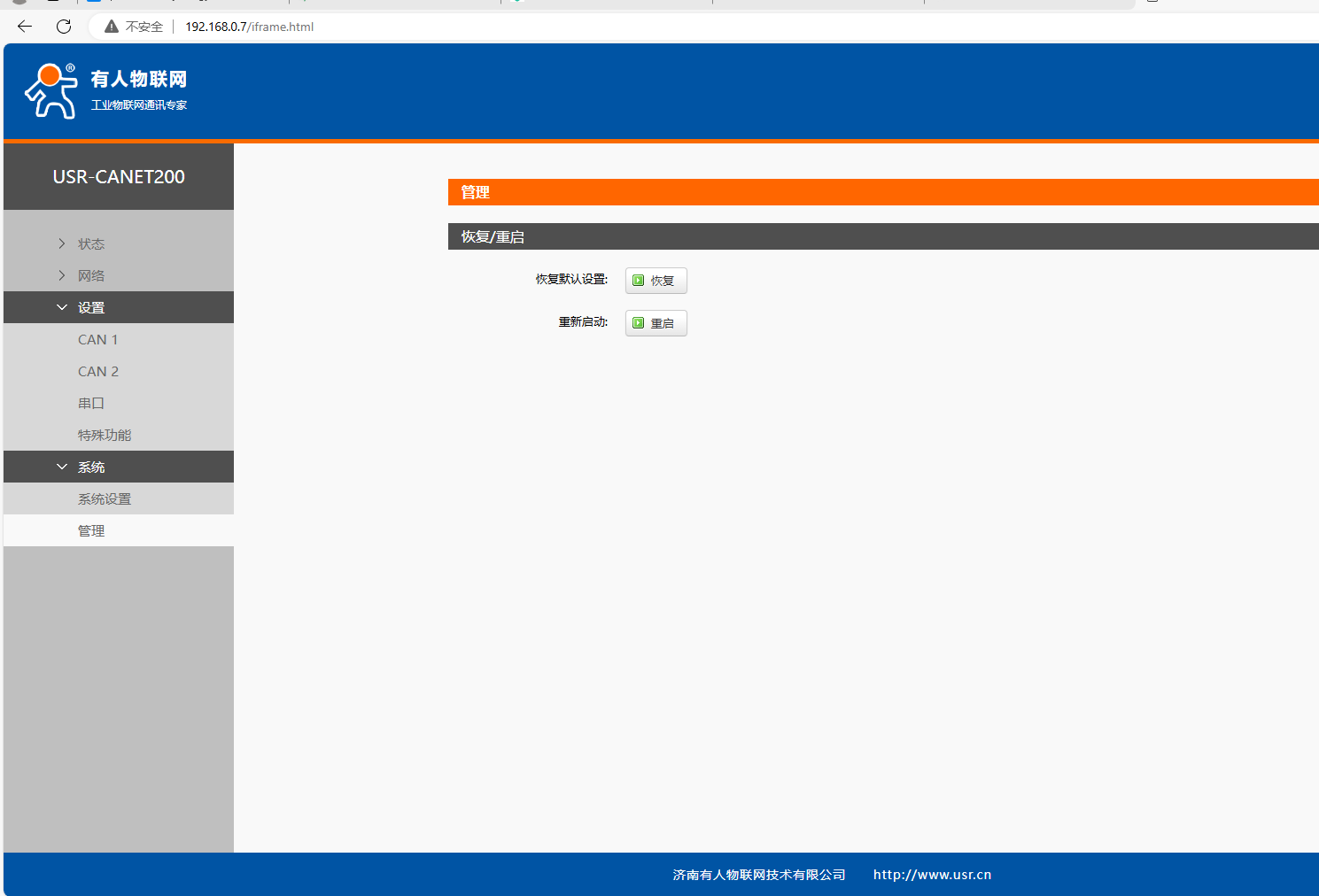

3、点击系统，点击管理，点击重启。
四、USR-CANET200 UDP通信测试

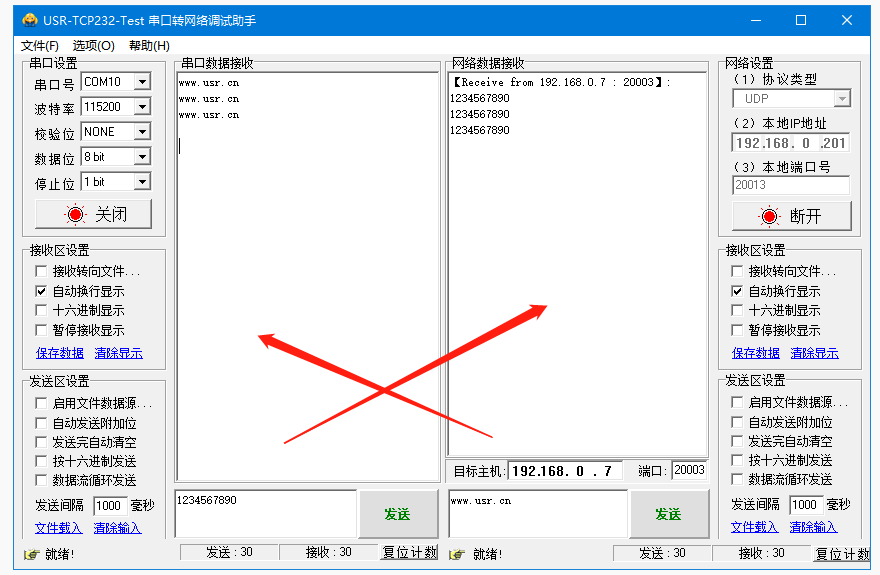

1、电脑打开一个串口网络助手，串口端打开USR-CANET200的USB串口线COM口，COM10，串口参数和USR-CANET200串口参数一致。网络协议类型UDP，本地IP地址192.168.0.201，本地端口号20013。目标主机192.168.0.7，端口20003。点击连接之后，串口和网络之间可以相互发送数据。
2、USR-CANET200 工作方式，也可以使用UDP client。

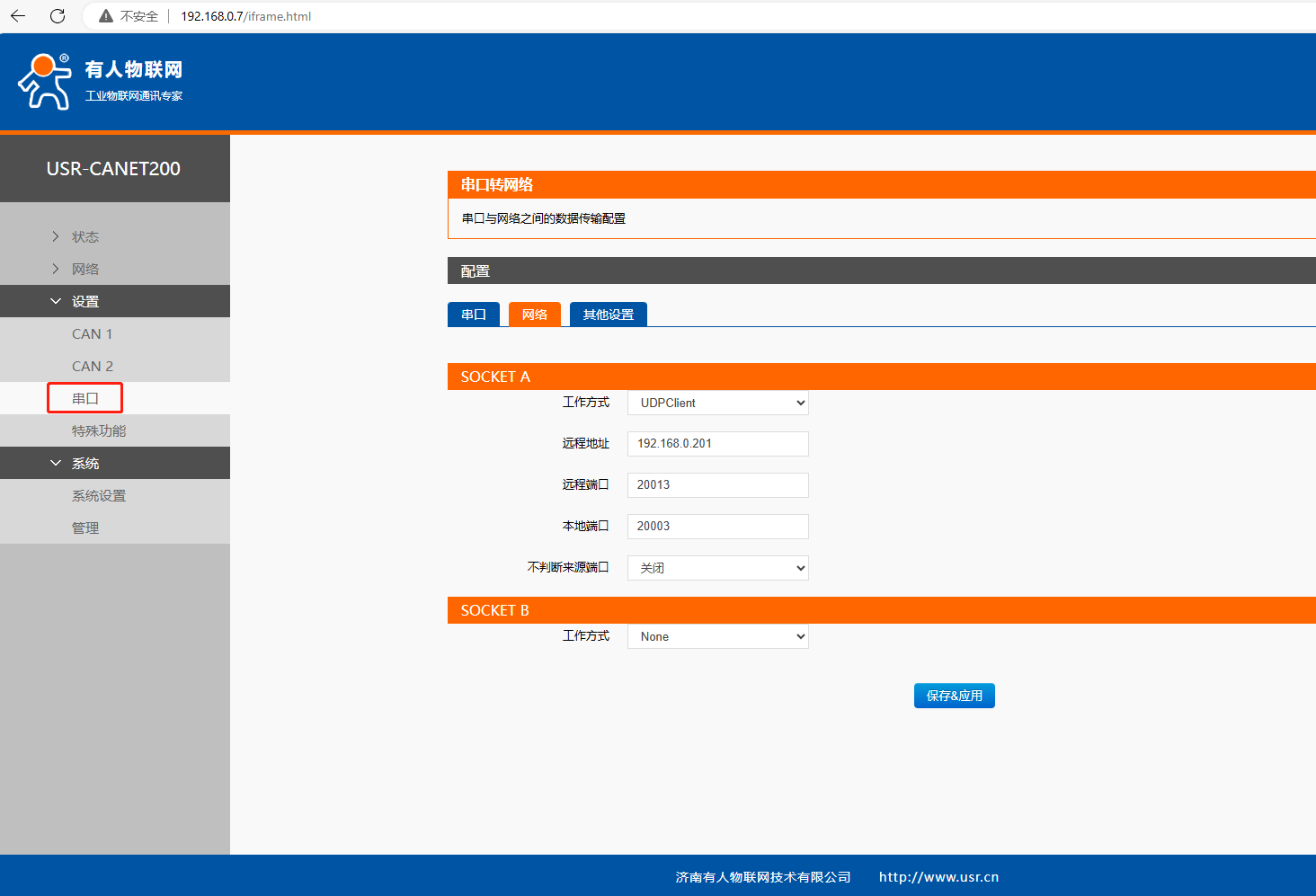

（1）网络参数设置，远程地址192.168.0.201，远程端口20013，本地端口20003。点击保存&应用。网页重启USR-CANET200。
（2）网络协议类型UDP，本地IP地址192.168.0.201，本地端口号20013。目标主机192.168.0.7，端口20003。点击连接之后，串口和网络之间可以相互发送数据。
编写人：金志方 编写日期：2024-08-05
审核人：金志方 审核日期：2024-08-05
订正版本：V1.0 订正内容：初稿
