USR-LG206-L透传模式示例

一、资料下载

USR-LG206-L_点对点协议数传终端说明书：https://www.usr.cn/Download/1250.html

USR-LG206-L AT指令集：https://www.usr.cn/Download/1344.html

USR-TCP232-TEST串口助手：https://www.usr.cn/Download/27.html

USR-LG206-L 设置软件：https://www.usr.cn/Download/1345.html

二、硬件连接

1、需要准备的物品：

USR-LG206-L 2台

USR-RS232 串口线 2条

12V电源适配器 2个

笔记本电脑 1台

2、硬件连接：

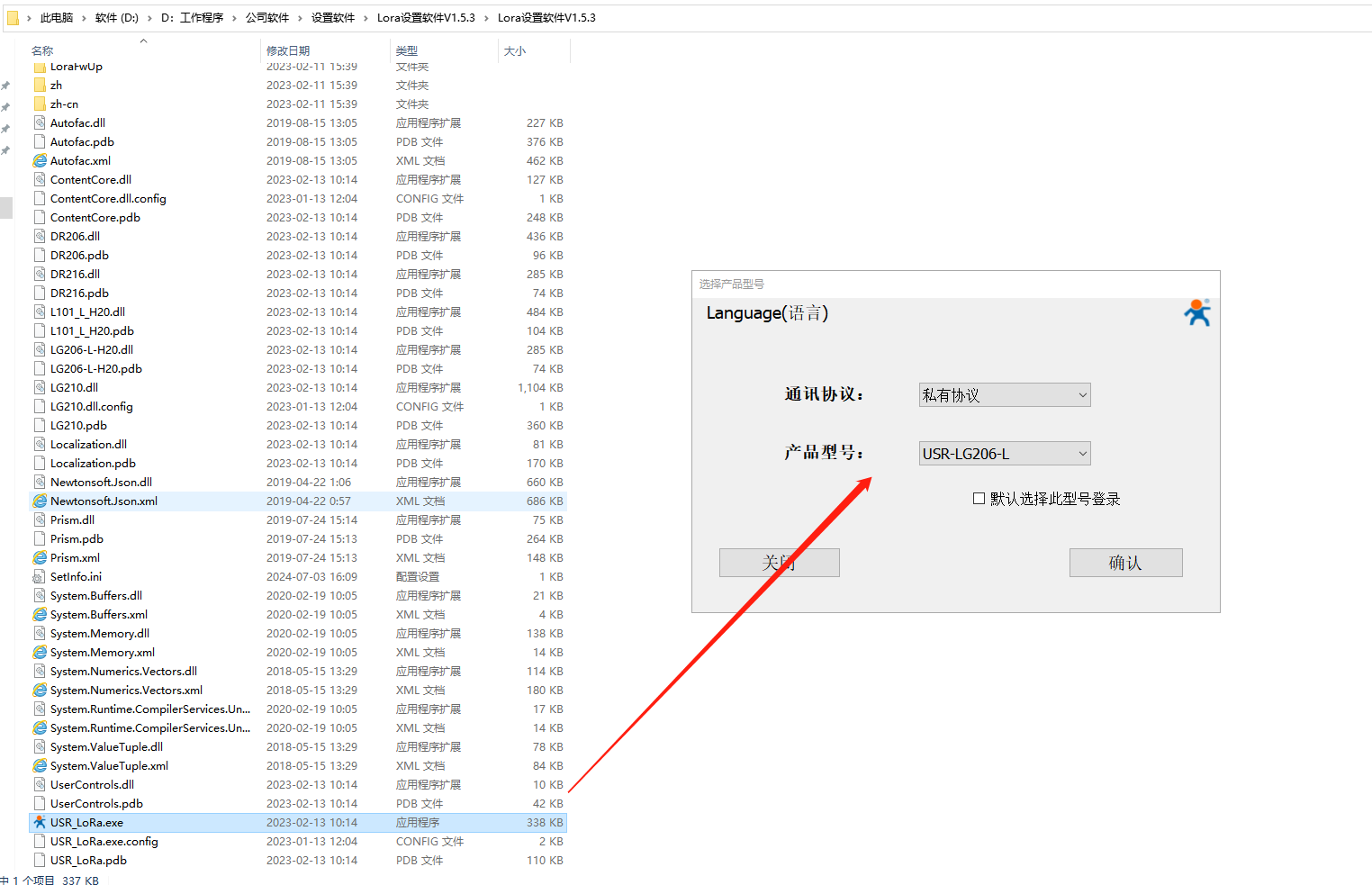

电脑打开LORA设置软件。

2个USR-LG206-L的 232串口接USB-RS232串口线接电脑，然后接12V电源适配上电，配置参数。

三、准备工作

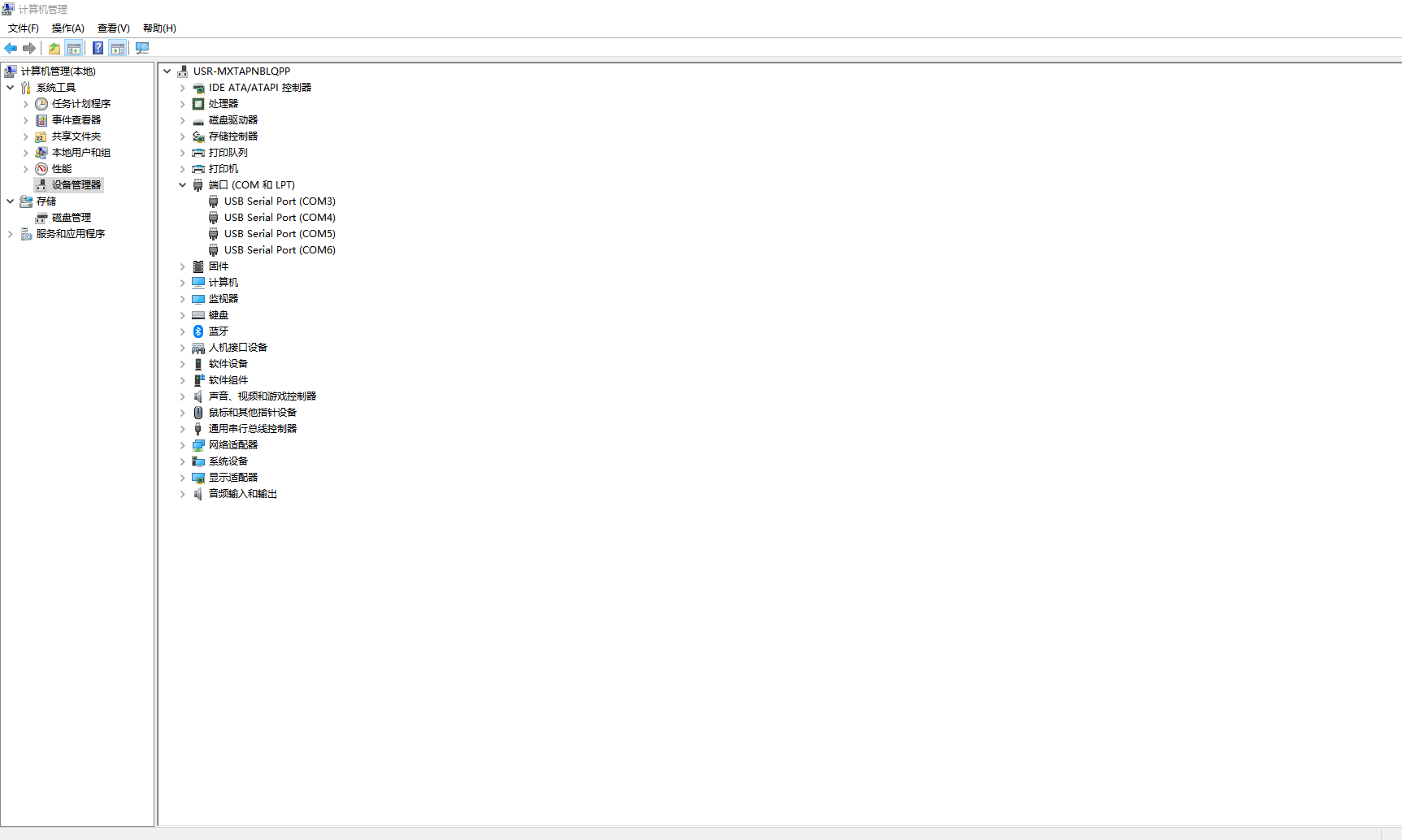

电脑鼠标点击计算器管理，右击，点开设备管理器，点击端口，查看接2个USR-LG206-L的USB-RS232串口线COM口号。

四、第1个USR-LG206-L参数设置

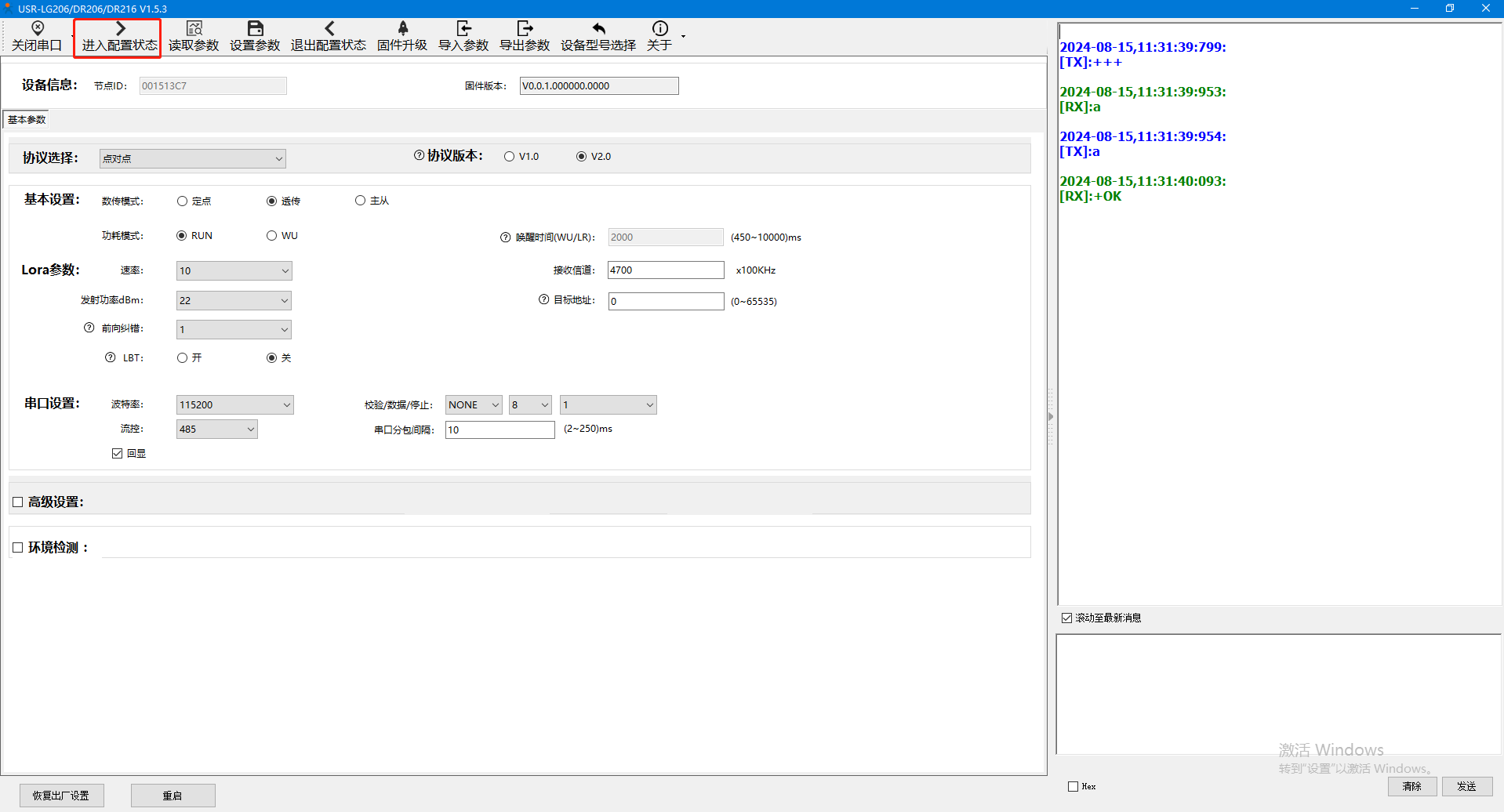

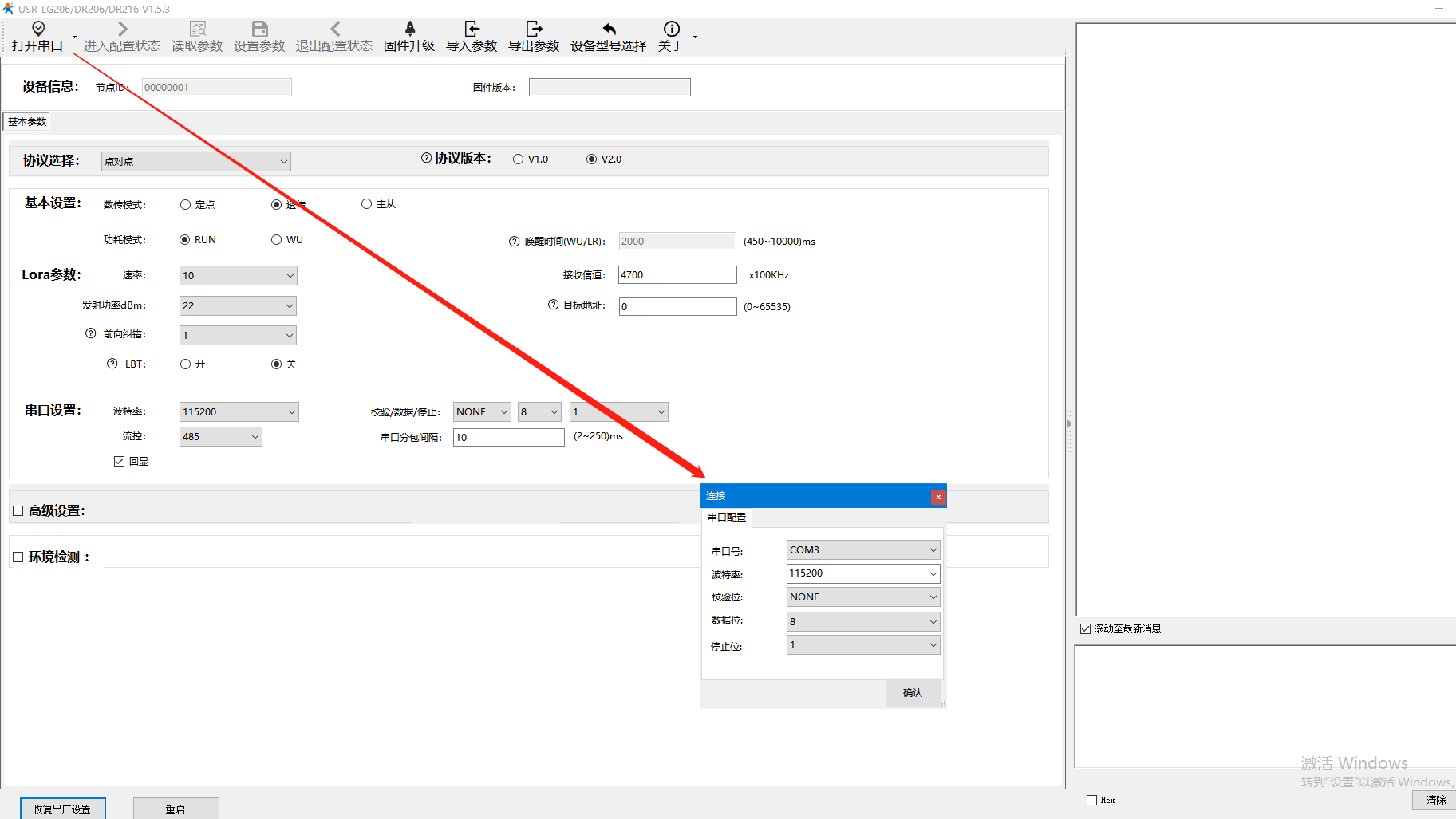

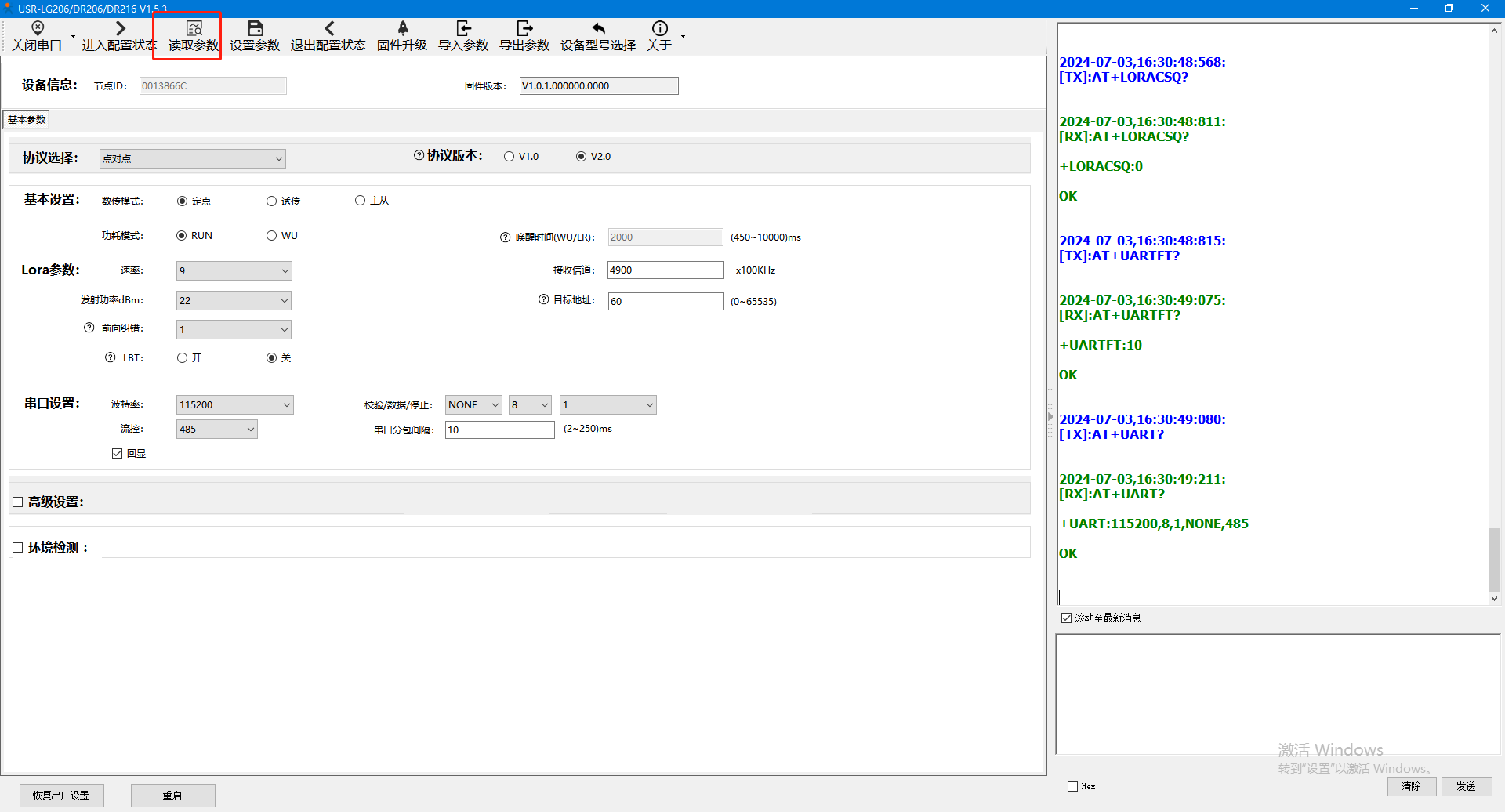

1、电脑打开第1个USR-LG206-L的设置软件，打开串口COM3，点击进入配置状态，点击读取参数

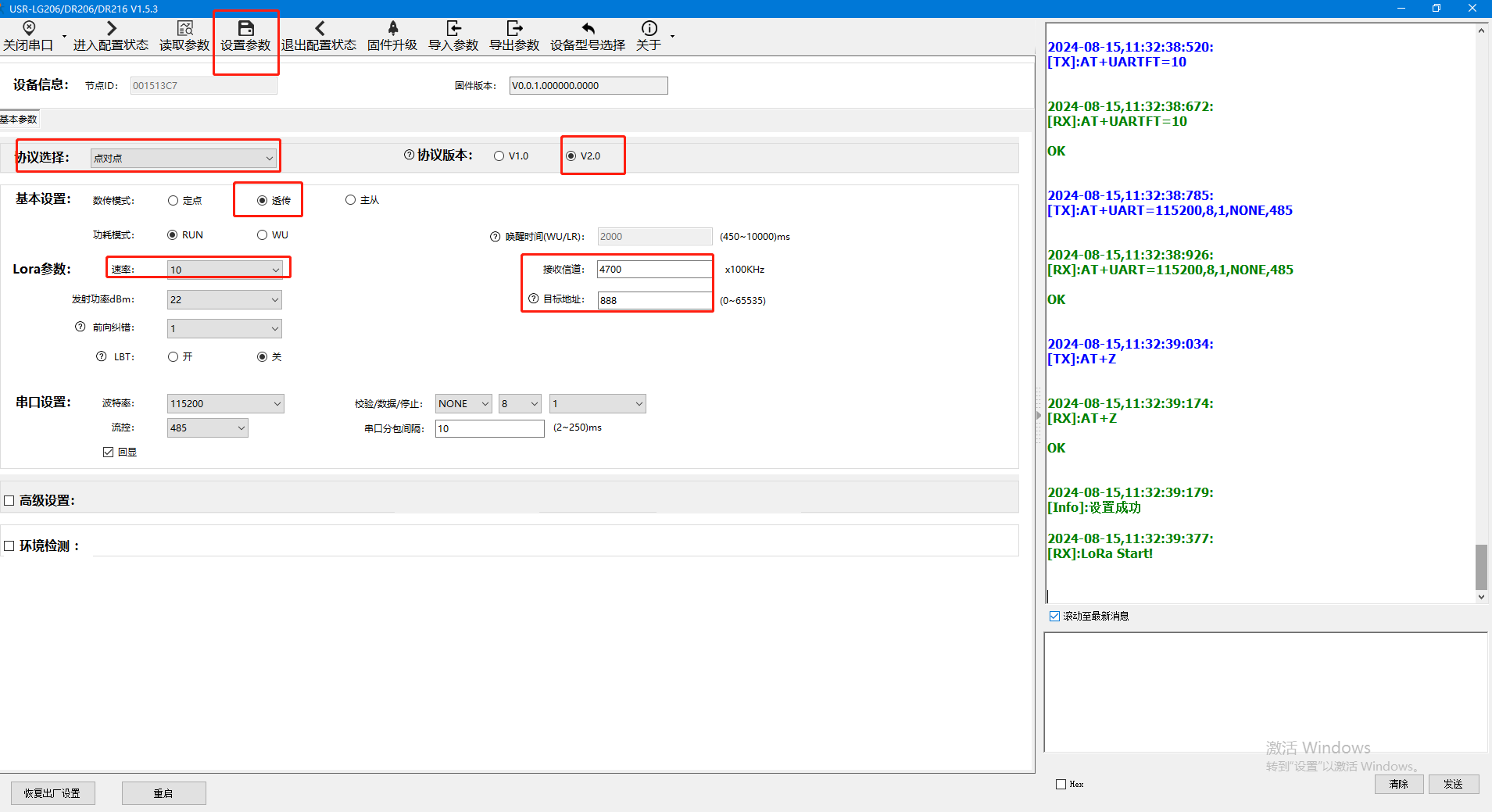

2、配置参数，点击设置参数

基本参数设置如下：

协议选择：点对点

协议版本：V2.0

基本设置：数传模式选择透传

LoRa参数：

速率10 ，接收信道：4700x100KHz

目标地址888

串口设置：波特率115200、校验位NONE、数据位8、校验位1。

五、第2个USR-LG206-L参数设置

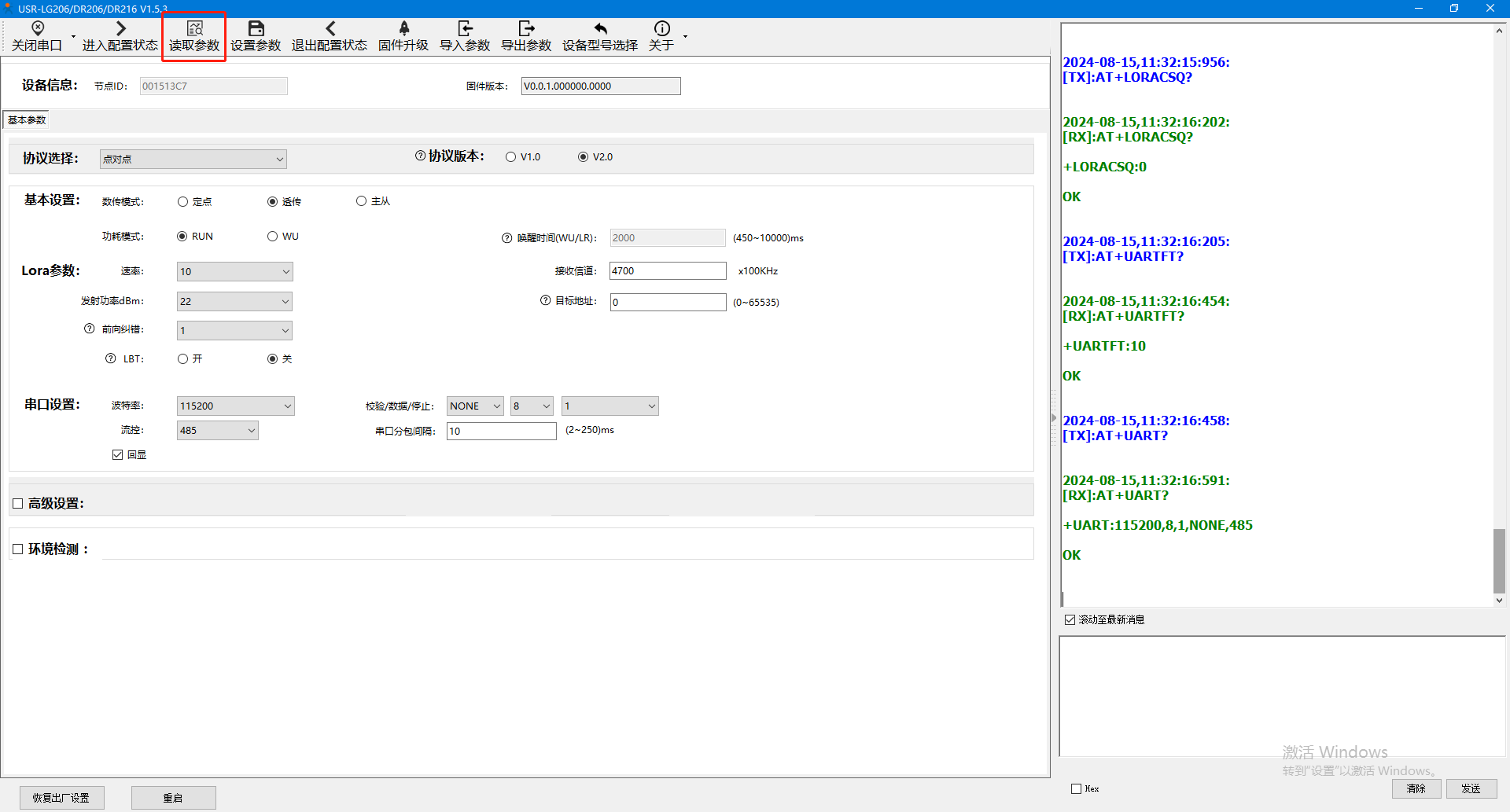

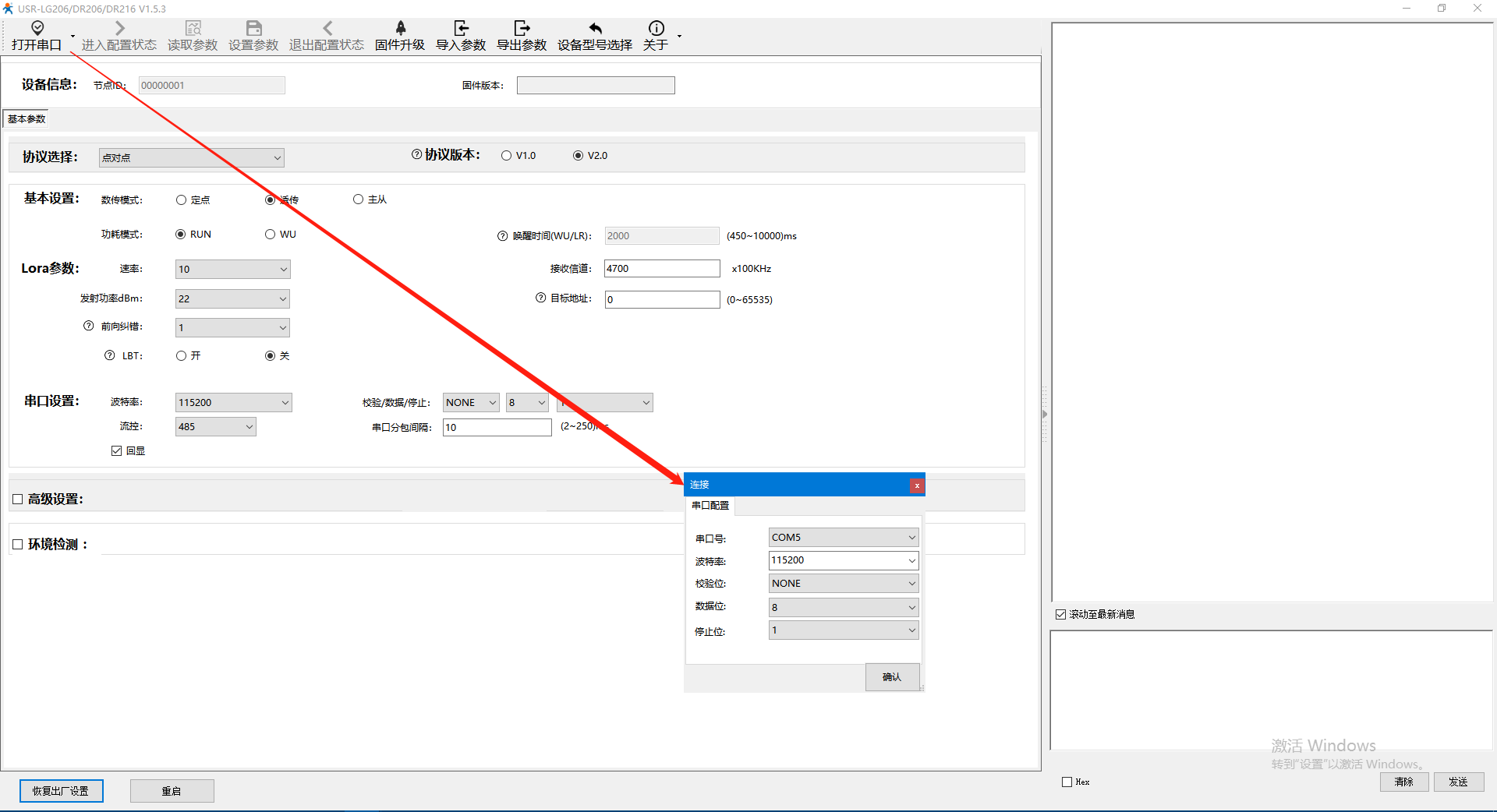

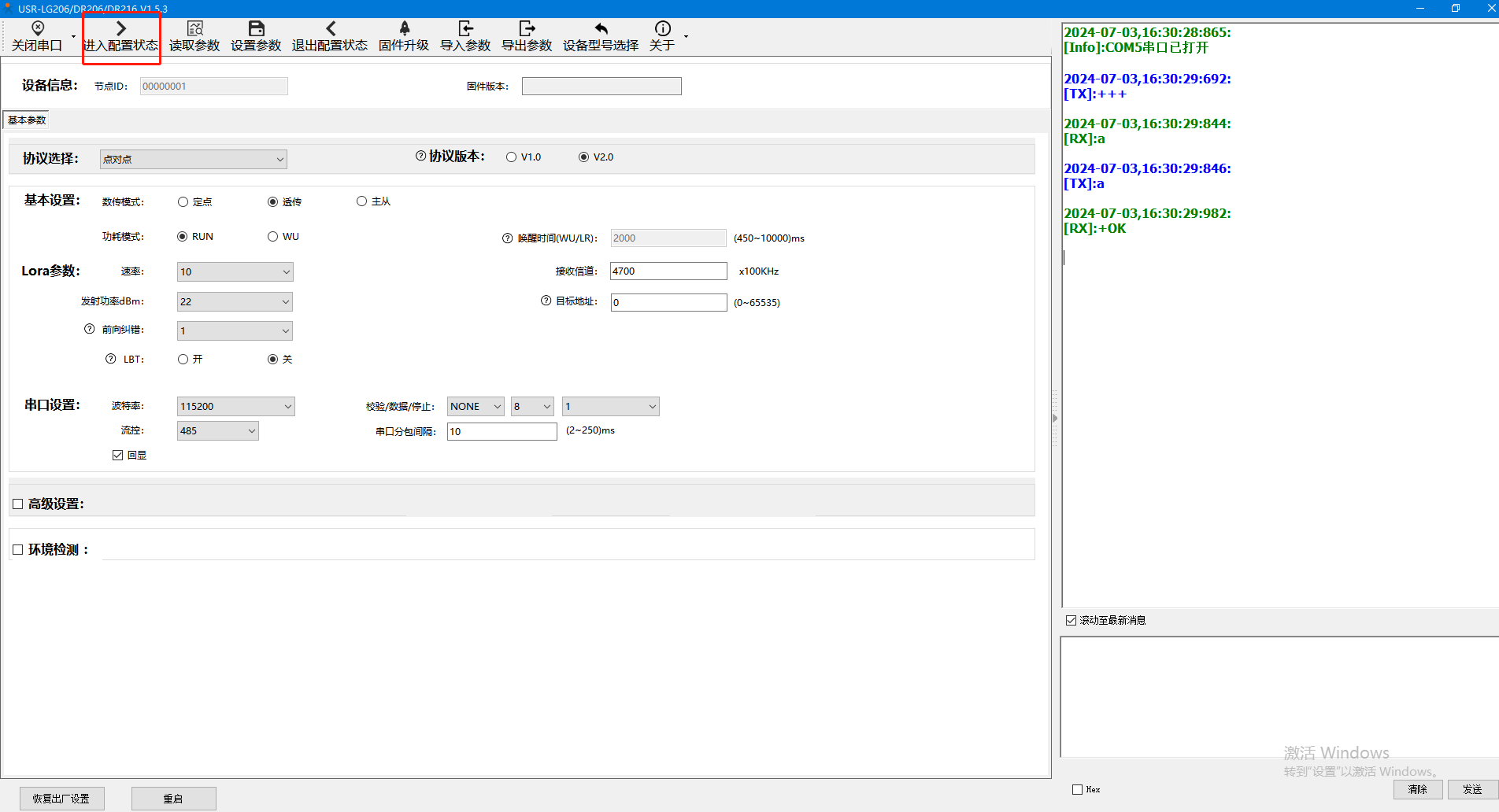

1、电脑打开第2个USR-LG206-L的设置软件，打开串口COM5，点击进入配置状态，点击读取参数

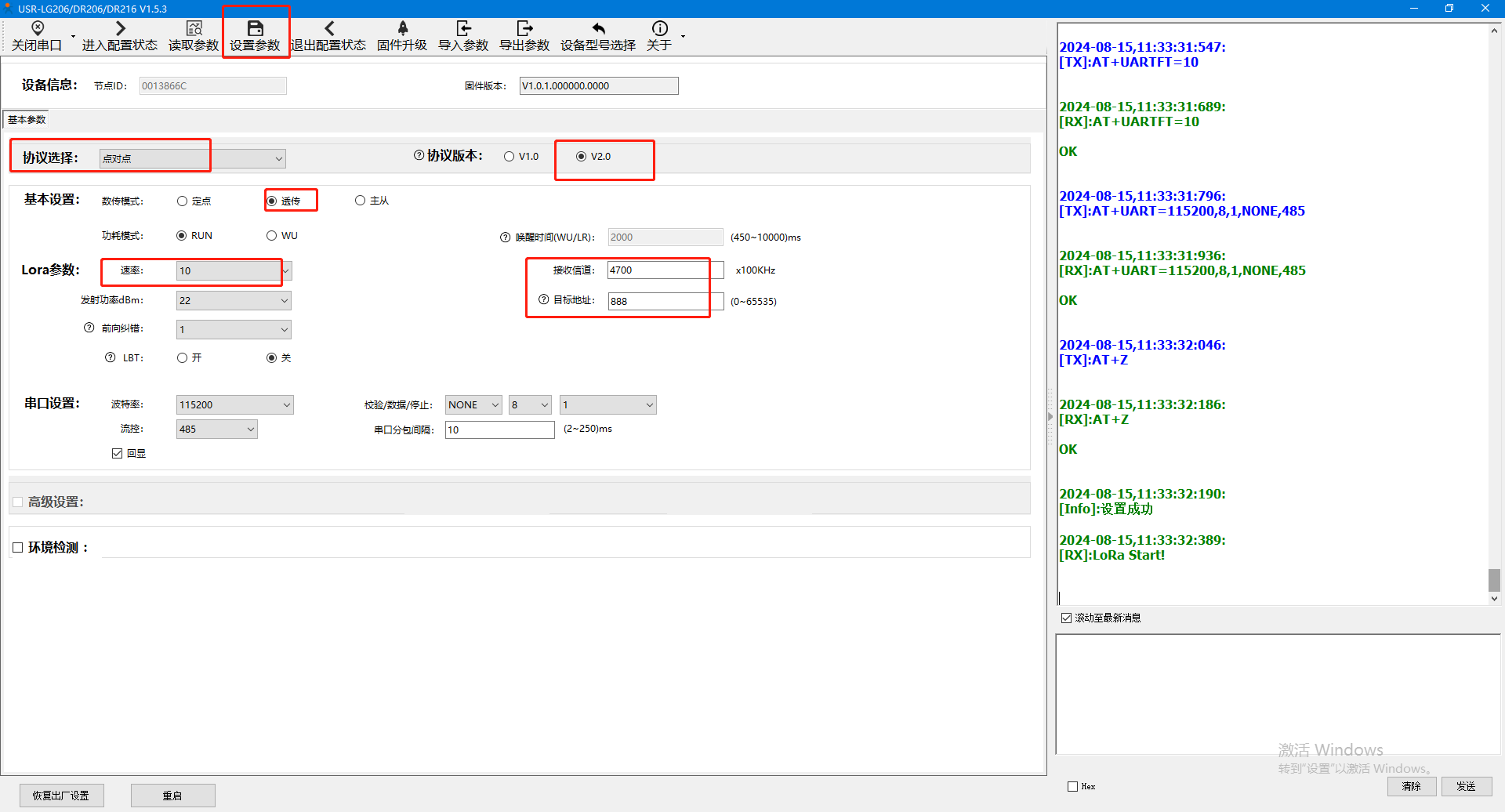

2、配置参数，点击设置参数

基本参数设置如下：

协议选择：点对点

协议版本：V2.0

基本设置：数传模式选择定点

LoRa参数：

速率10 ，接收信道：4700x100KHz

目标地址888

串口设置：波特率115200、校验位NONE、数据位8、校验位1。

六、通讯测试：

备注：第1个USR-LG206-L的串口线COM口是COM3。第2个USR-LG206-L的串口线COM口是COM5。

1、打开串口助手

电脑下载USR-TCP232-TEST串口软件，打开2个串口软件。

第一个串口软件，打开第1个USR-LG206-L接的USB-RS232串口线的COM口：COM3，串口参数对应USR-LG206-L的串口参数。

第二个串口软件，打开第2个USR-LG206-L接的USB-RS232串口线的COM口：COM5，串口参数对应USR-LG206-L的串口参数。

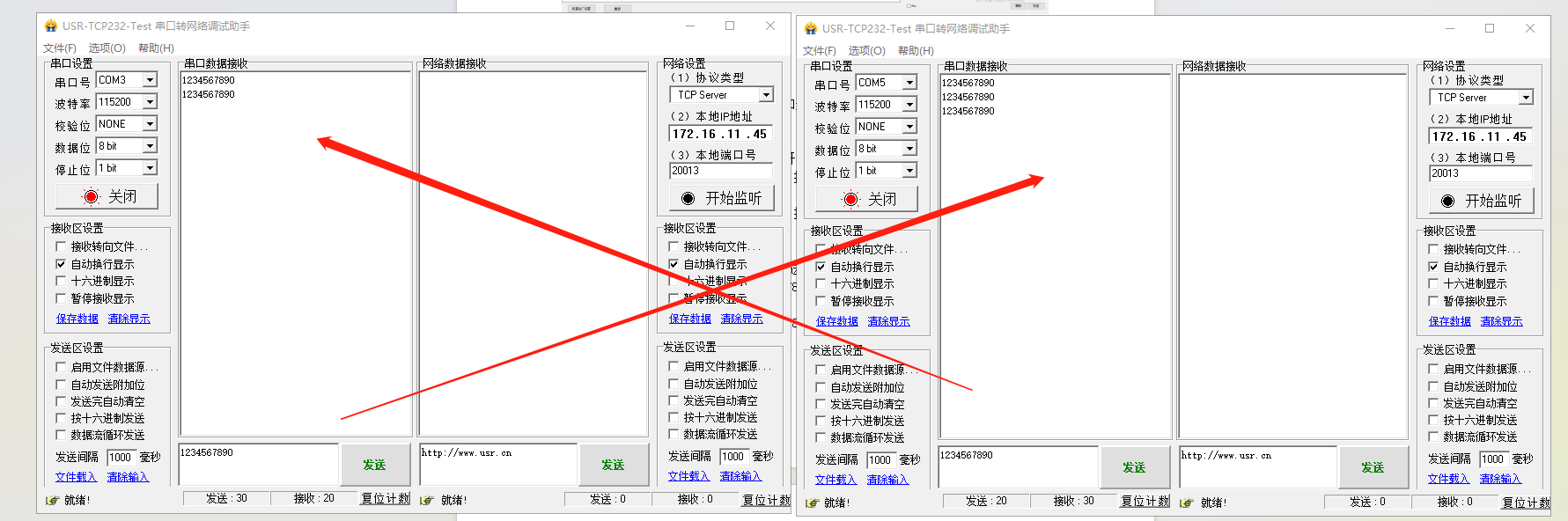

2、测试2个USR-LG206-L串口之间相互发送数据。

第1个USR-LG206-L串口发送一条1234567890，第2个USR-LG206-L串口接收一条1234567890。

第2个USR-LG206-L串口发送一条1234567890，第1个USR-LG206-L串口接收一条1234567890。

编写人：金志方 编写日期：2024-08-15

审核人：金志方 审核日期：2024-08-15

订正版本：V1.0 订正内容：初稿
