USR-TCP232-ED2连接有人云(V6版本)云端轮询示例
2024-08-08



USR-TCP232-ED2连接有人云(V6版本)云端轮询示例

一、资料下载

USR-TCP232-ED2 说明书下载链接:https://www.usr.cn/Download/1336.html

USR-TCP232-ED2 规格书官网下载链接:https://www.usr.cn/Download/423.html

USR-TCP232-ED2 AT指令集官网下载链接:https://www.usr.cn/Download/1335.html

USR-TCP232-ED2 设置软件官网下载链接:https://www.usr.cn/Download/230.html

如果有实际MODBUS RTU串口从机设备,可以直接接产品串口,串口参数设置一致,测试有人云云端轮询采集从机数据功能。

如果没有实际串口从机设备,用于调试产品功能,可以找USB串口线,电脑百度去网上下载MODBUS SLAVE 调试软件,安装到电脑,模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-TCP232-ED2 模块 1台

超五类网线 1根

笔记本电脑 1台

USR-TTL 串口线1条

可以上外网的路由器1个

2、硬件连接

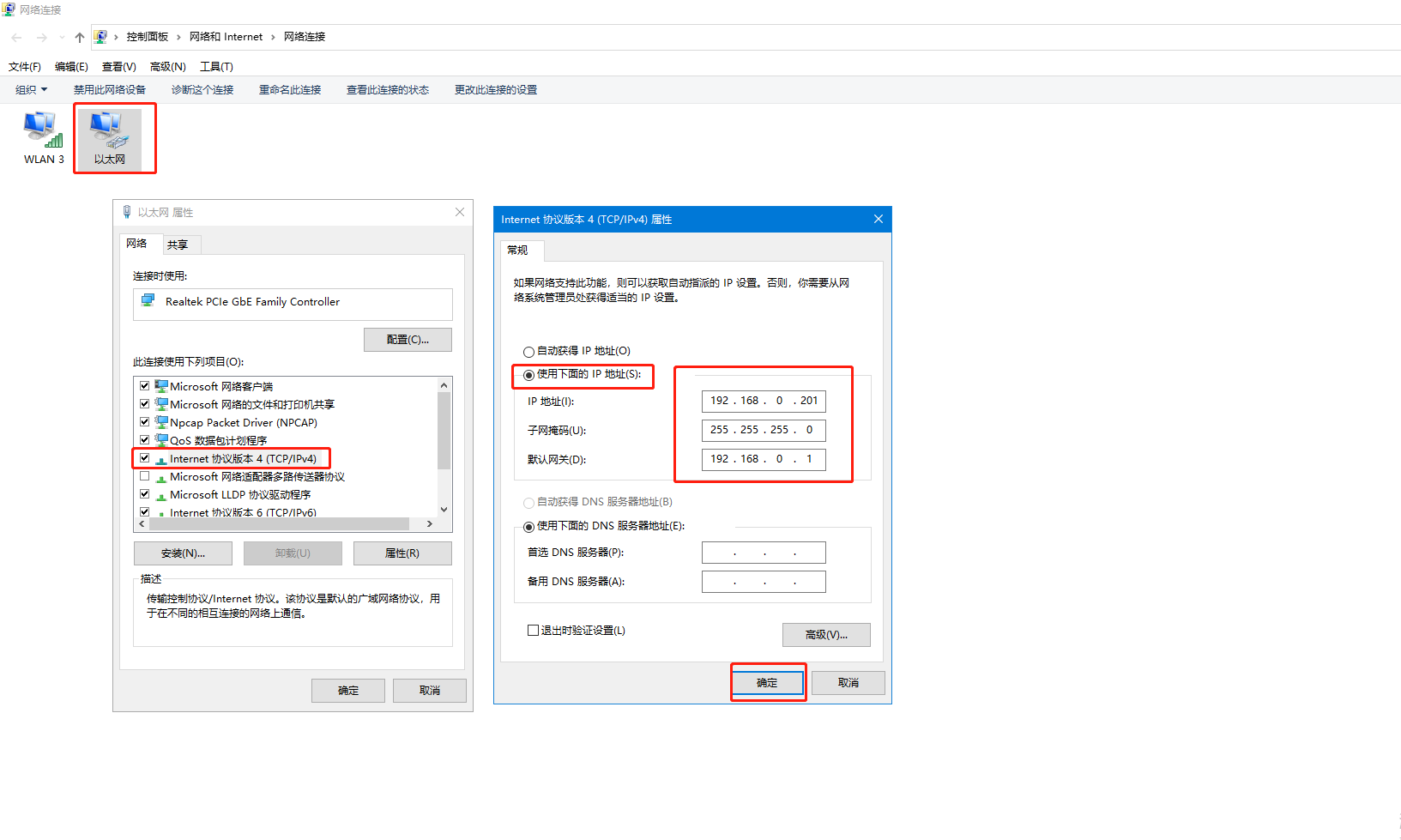

USR-TCP232-ED2 网线和电脑直连,电脑设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1,构成局域网,然后产品接3.3V直流稳压电源上电。

电脑关闭防火墙,禁用其他网卡。

电脑提前下载打开H7设置软件和网络调试助手。

3、确认串口线的串口号

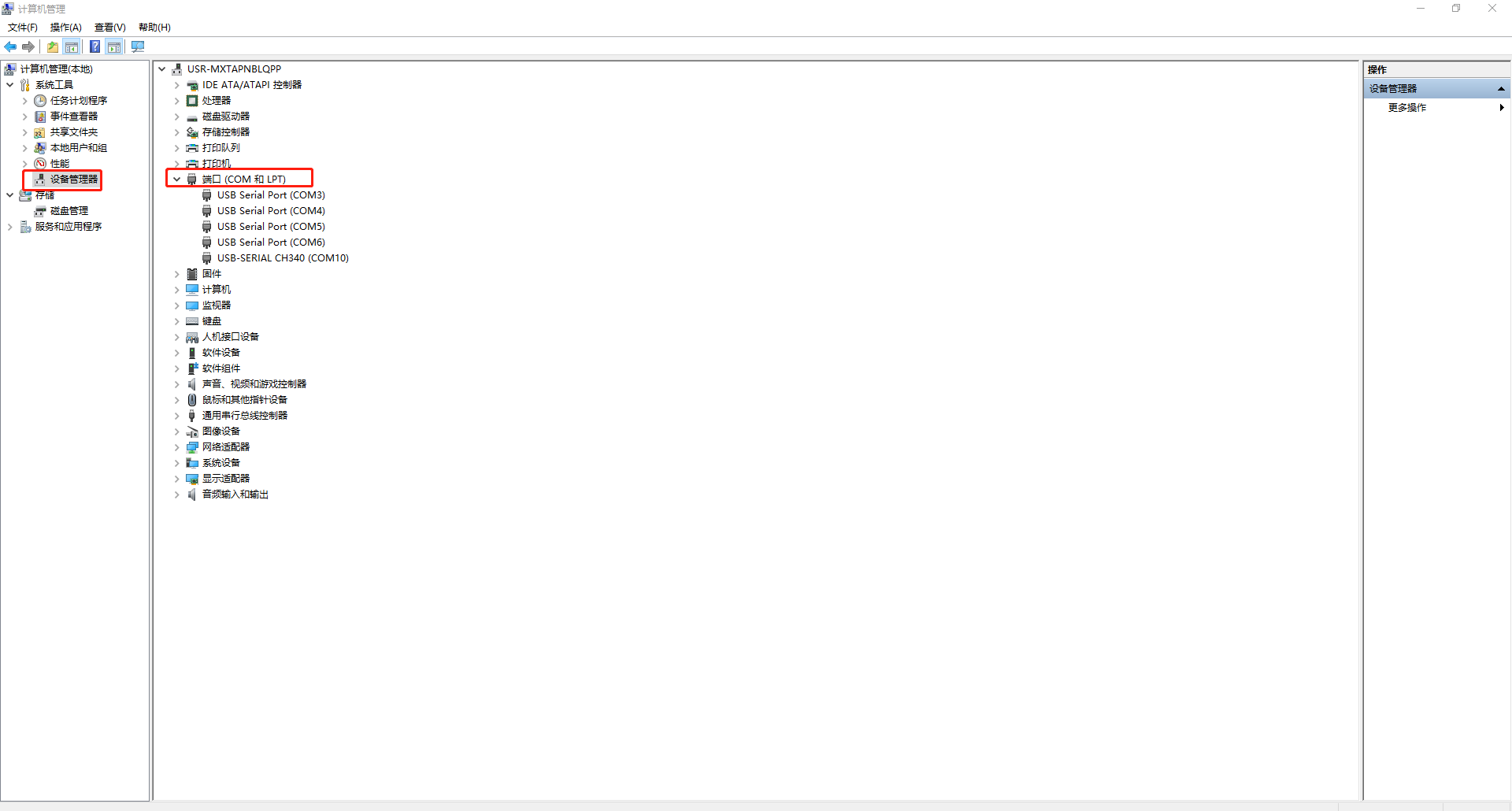

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR的USB-TTL串口线COM口号,COM3。

三、有人云参数设置

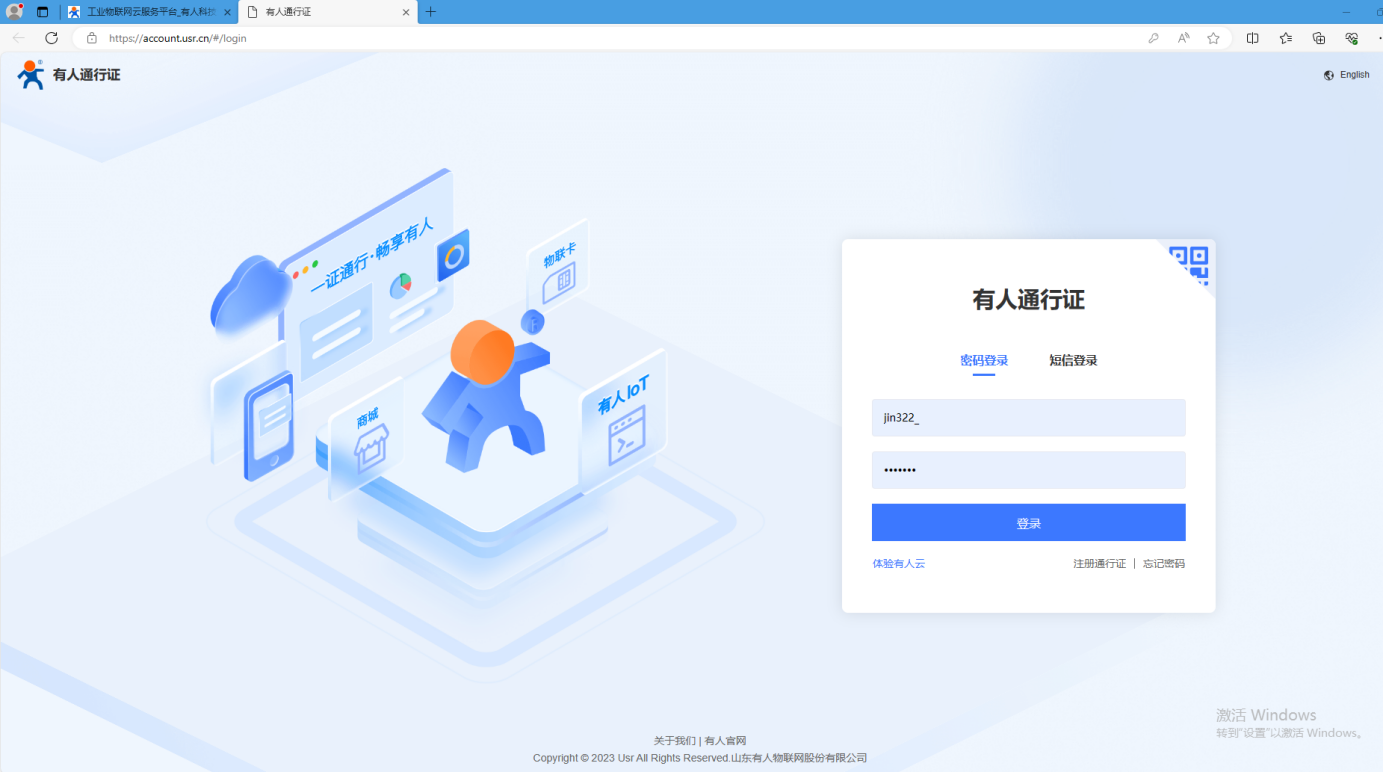

1、登录有人云账号

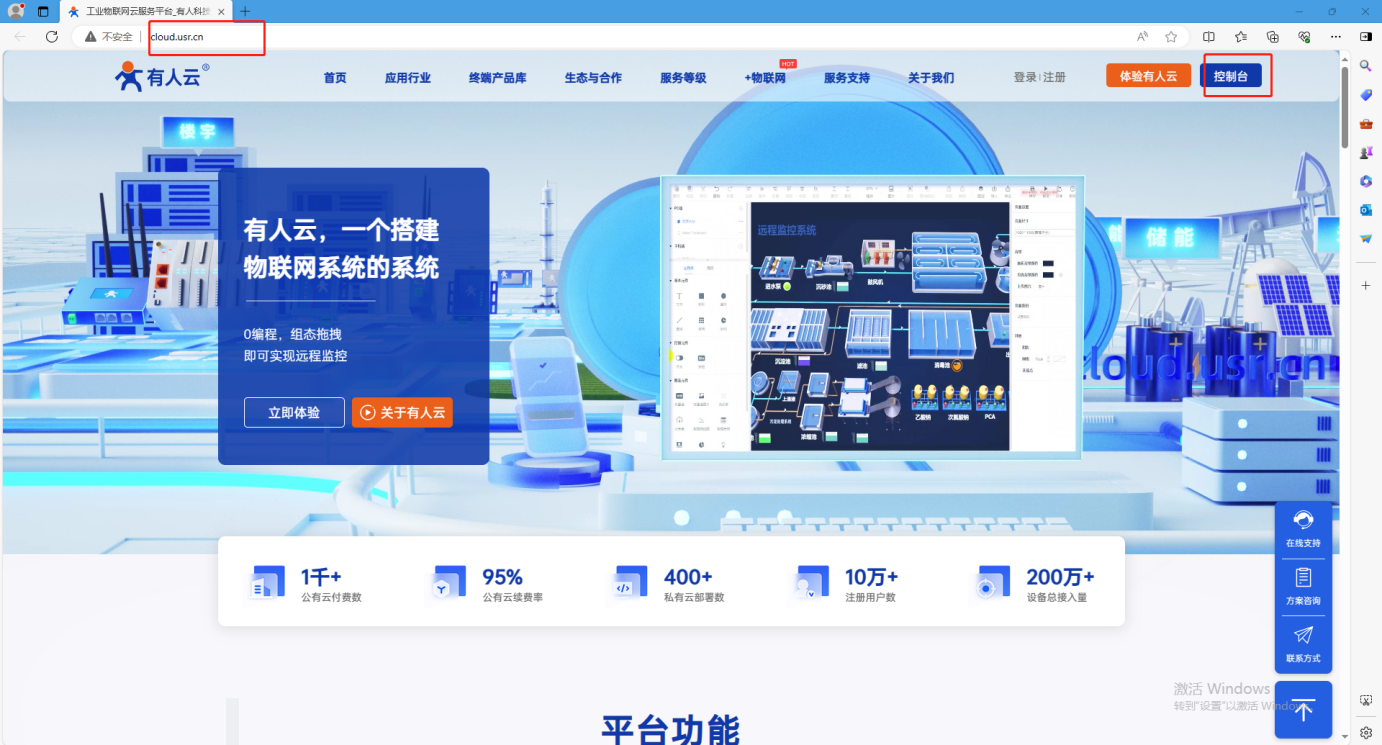

www.usr.cn 点击有人云跳转到登录页面。

2、添加USR设备

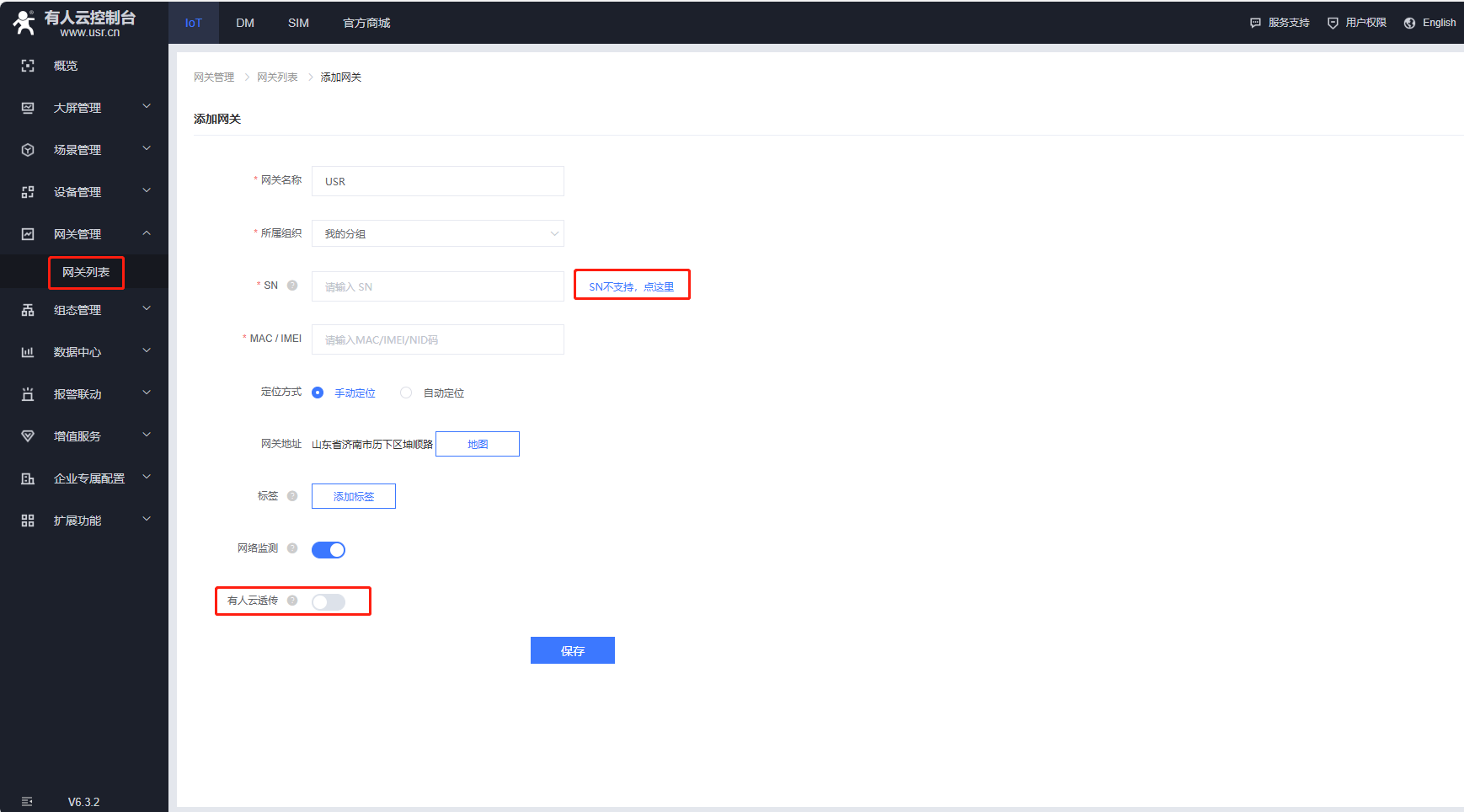

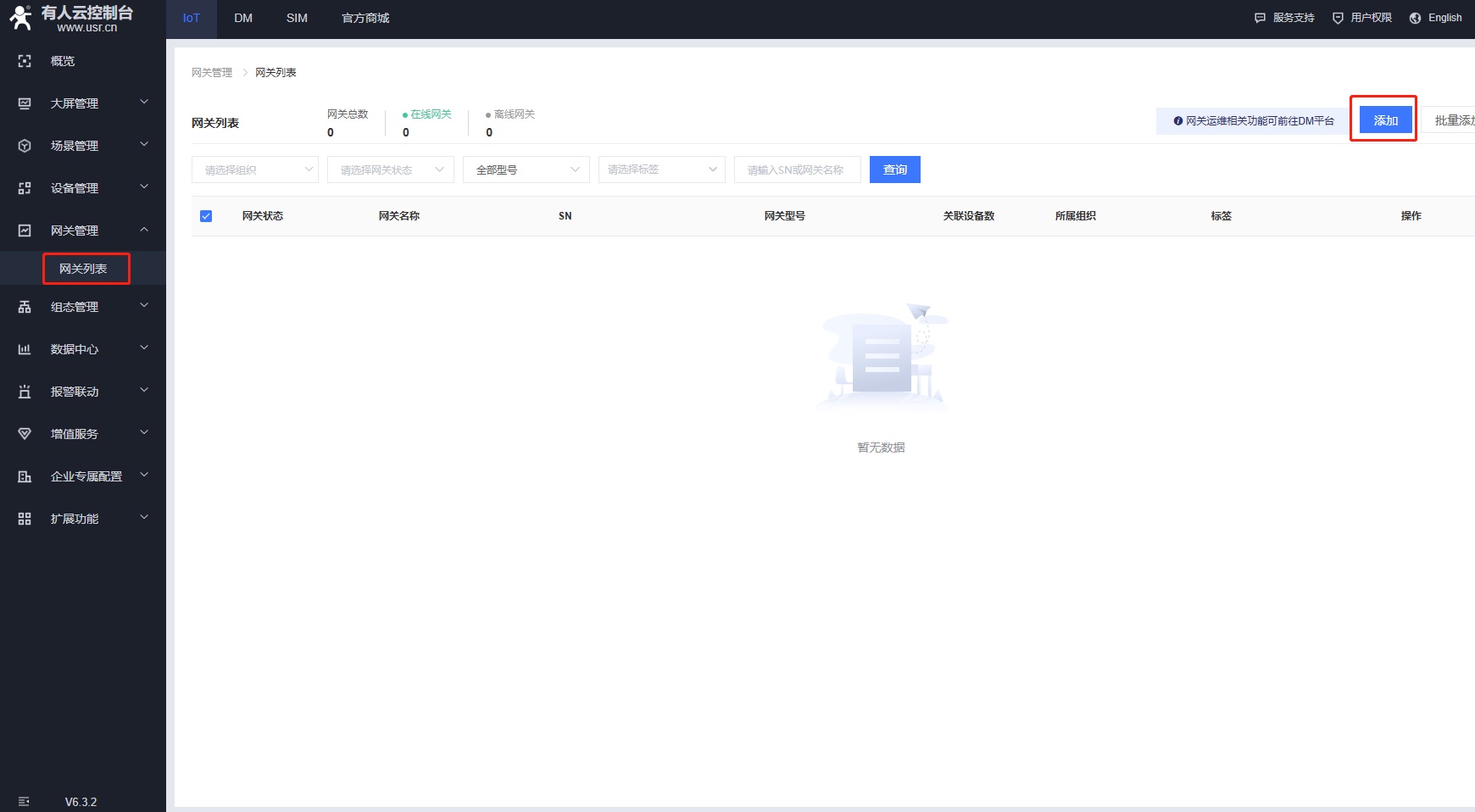

(1)点击网关管理,网关列表,点击添加,点击单个添加。

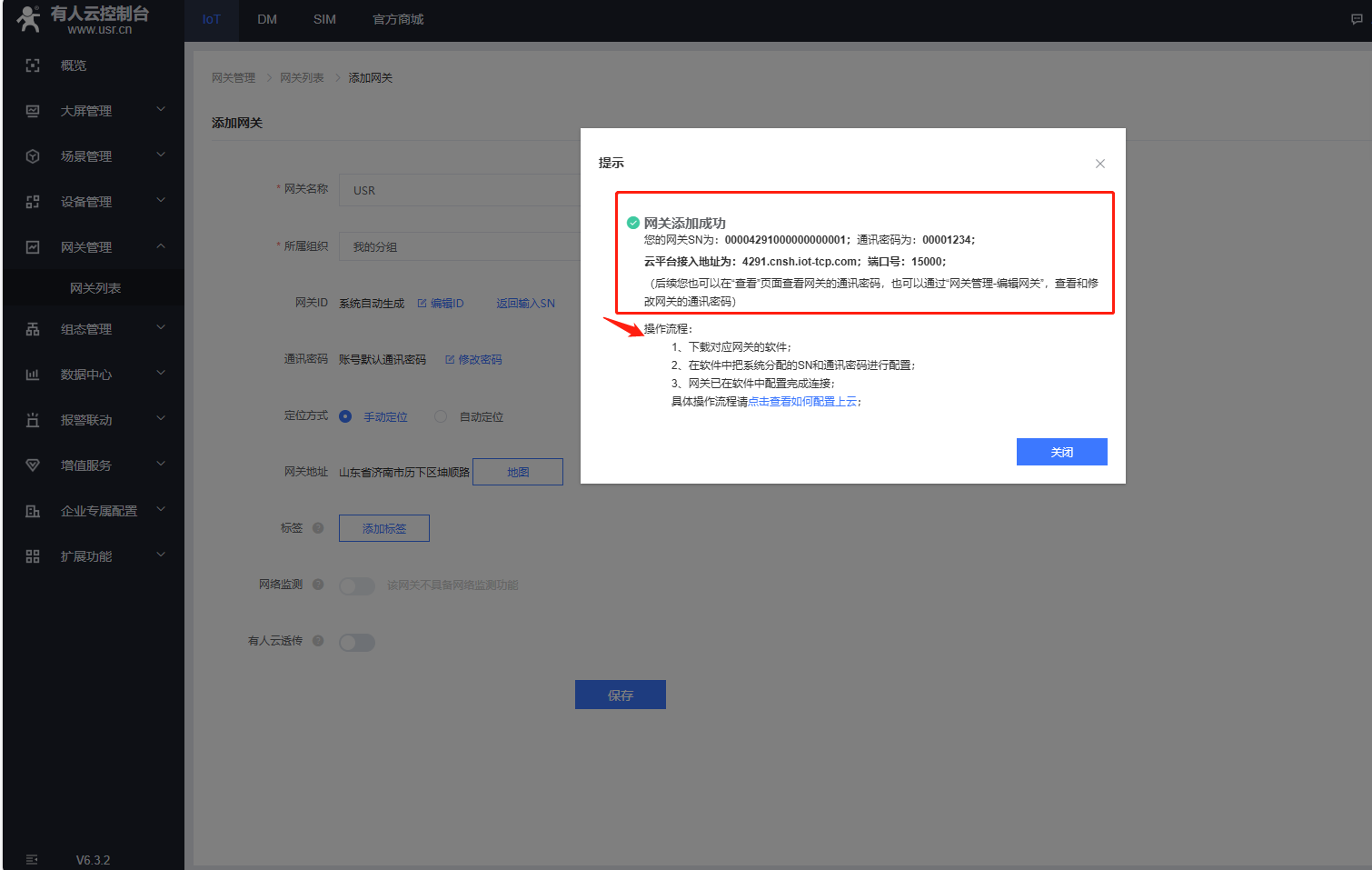

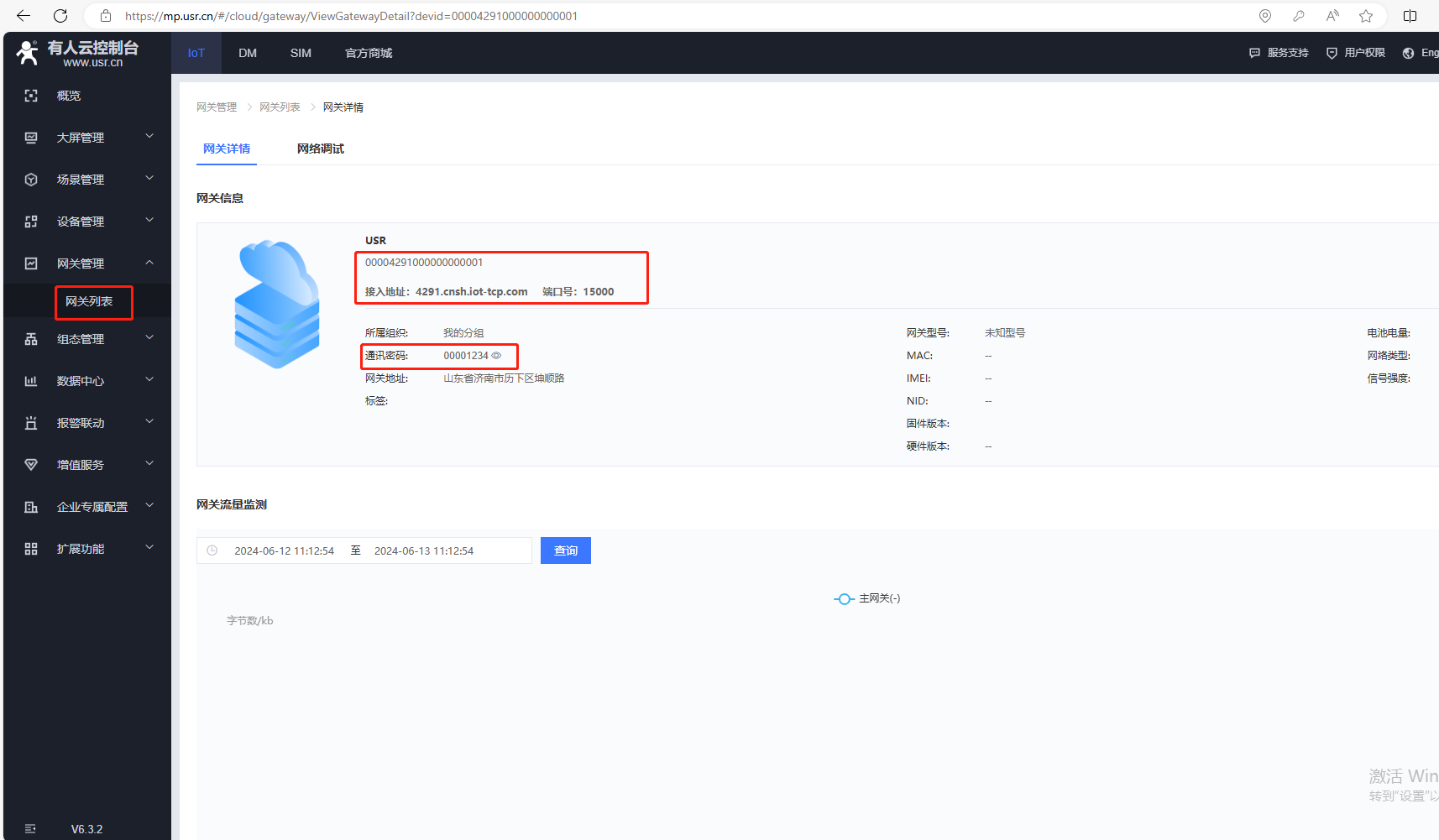

(2)USR不支持SN添加有人云的产品,在有人云添加网关的时候,点击SN不支持点这里,自动生成ID和密码,有人云透传需要关闭,最后点击保存。

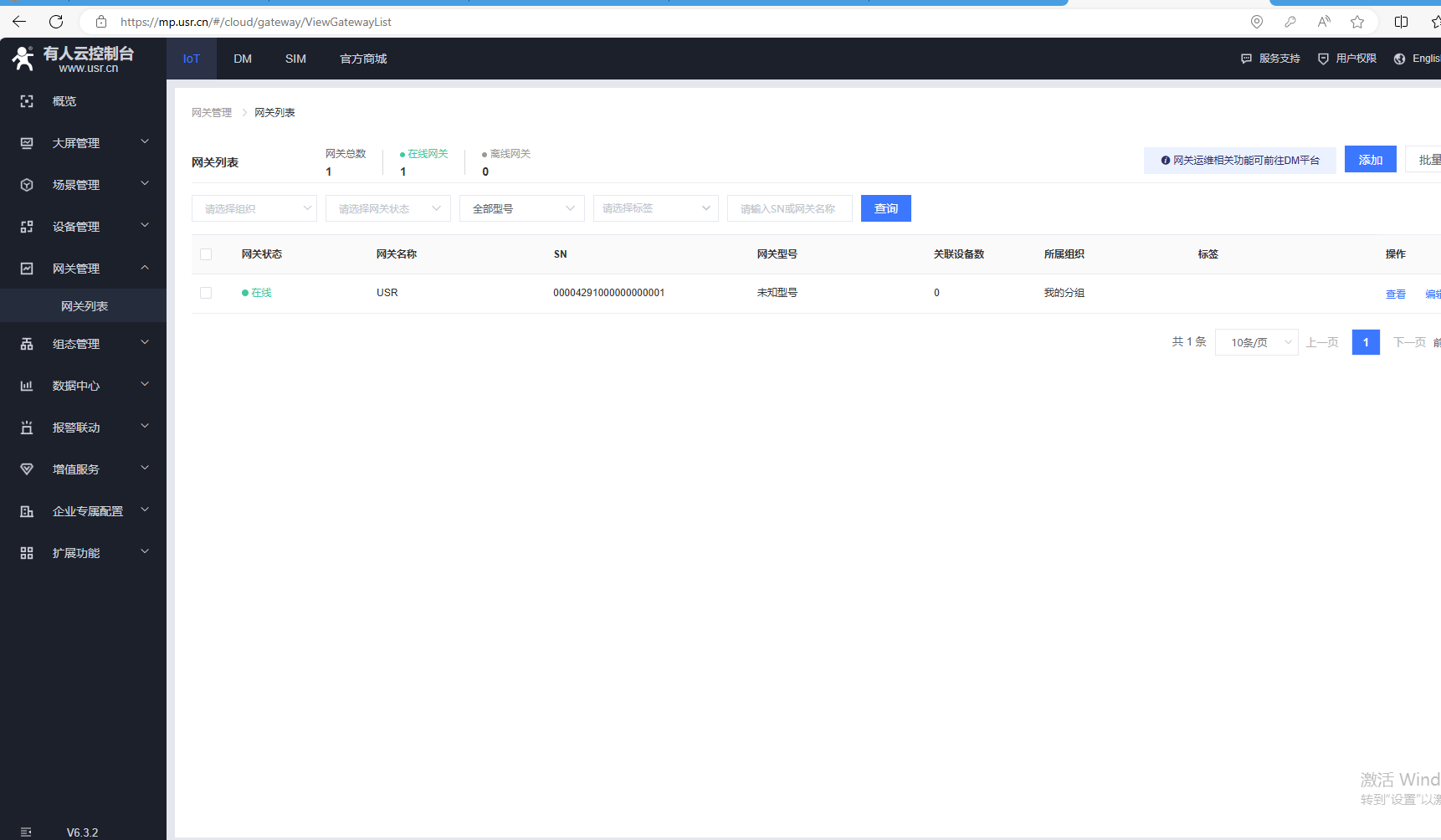

(3)添加完成,返回网关列表。

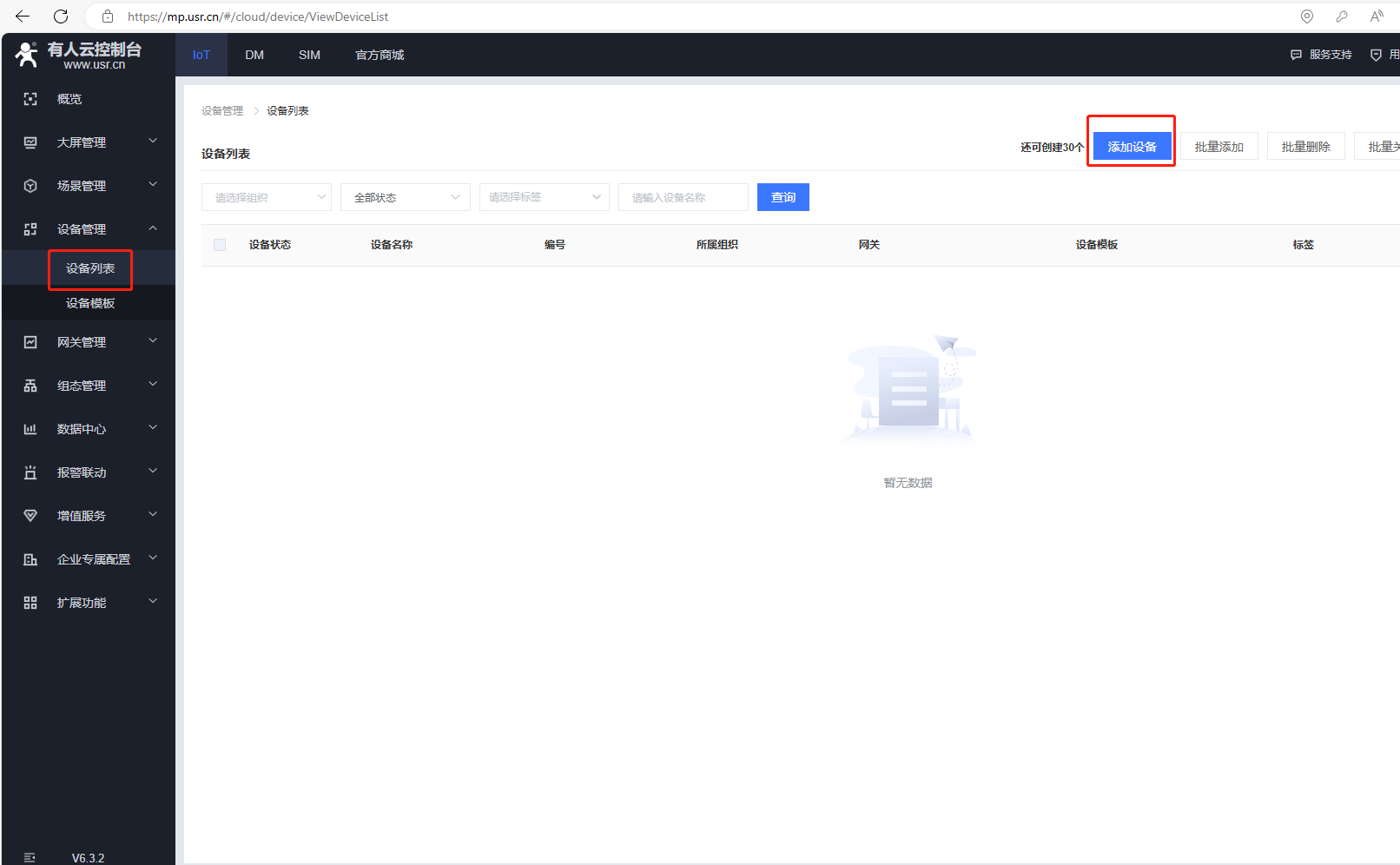

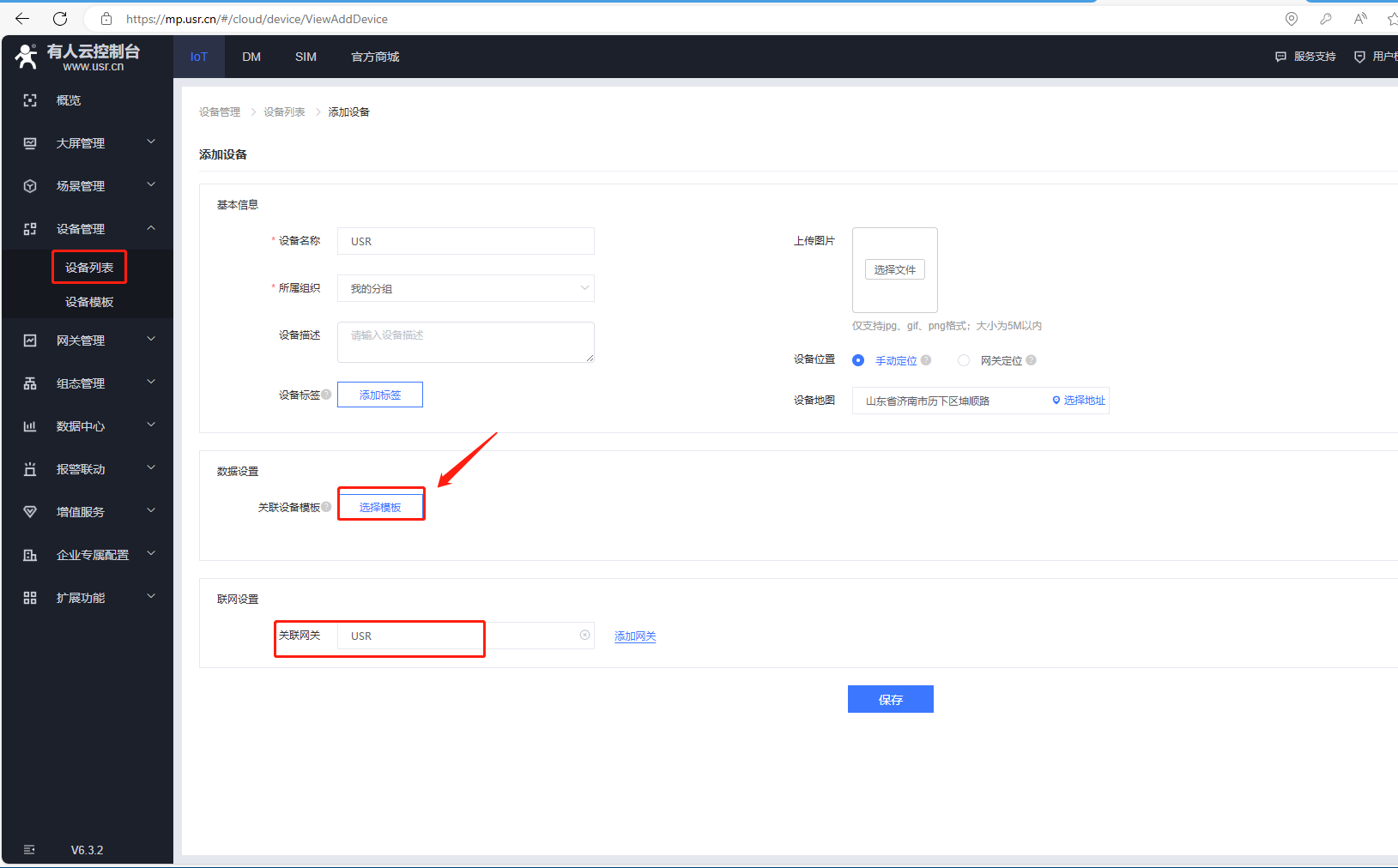

(4)添加设备,点击设备管理,点击设备列表,点击添加设备。

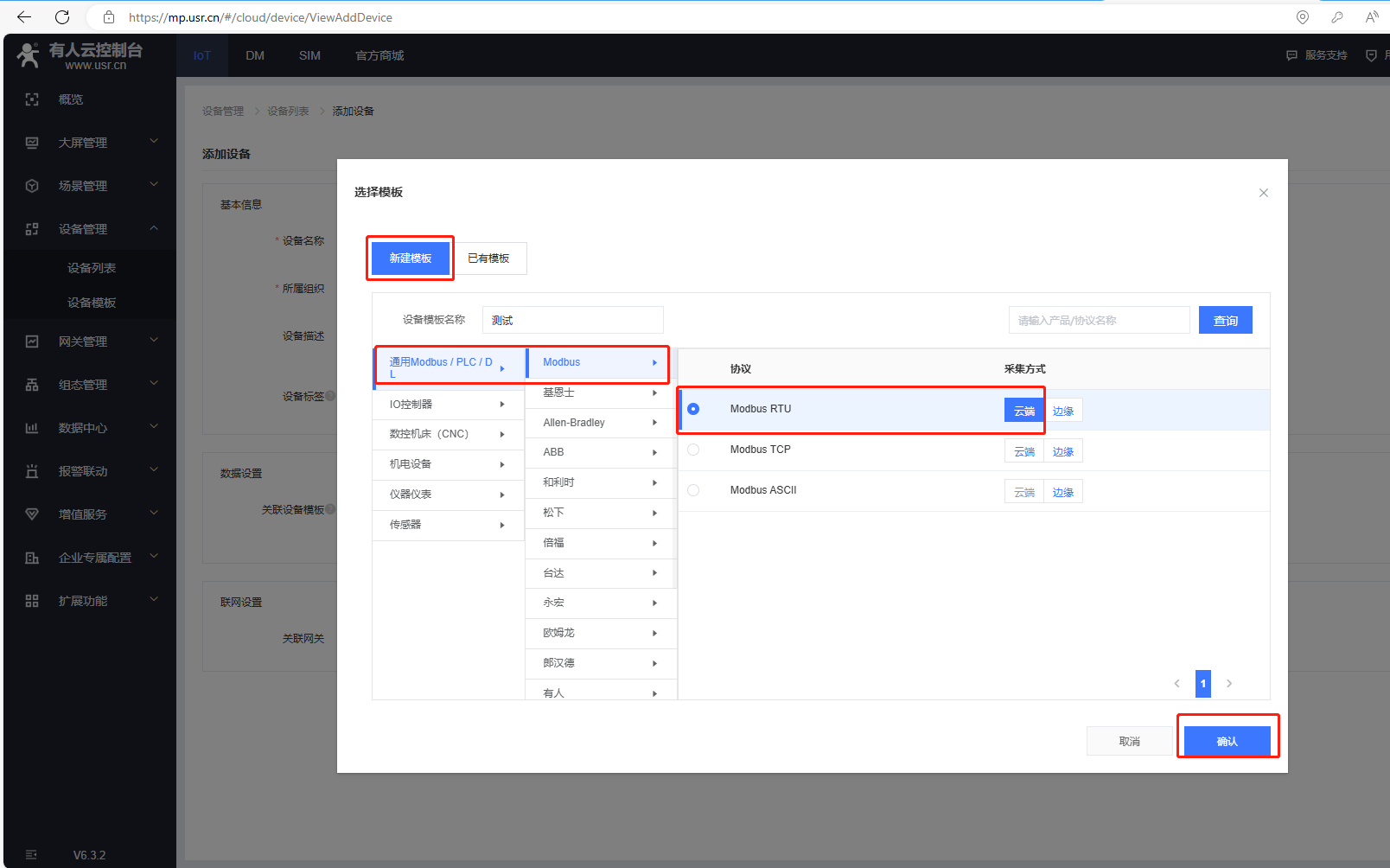

(5)添加模板,输入设备名称,点击选择模板。

选择新建模板,输入设备模板名称,通用Modbus/PLC/DL,选择Modbus,协议选择Modbus Rtu,采集方式云端,最后确认。

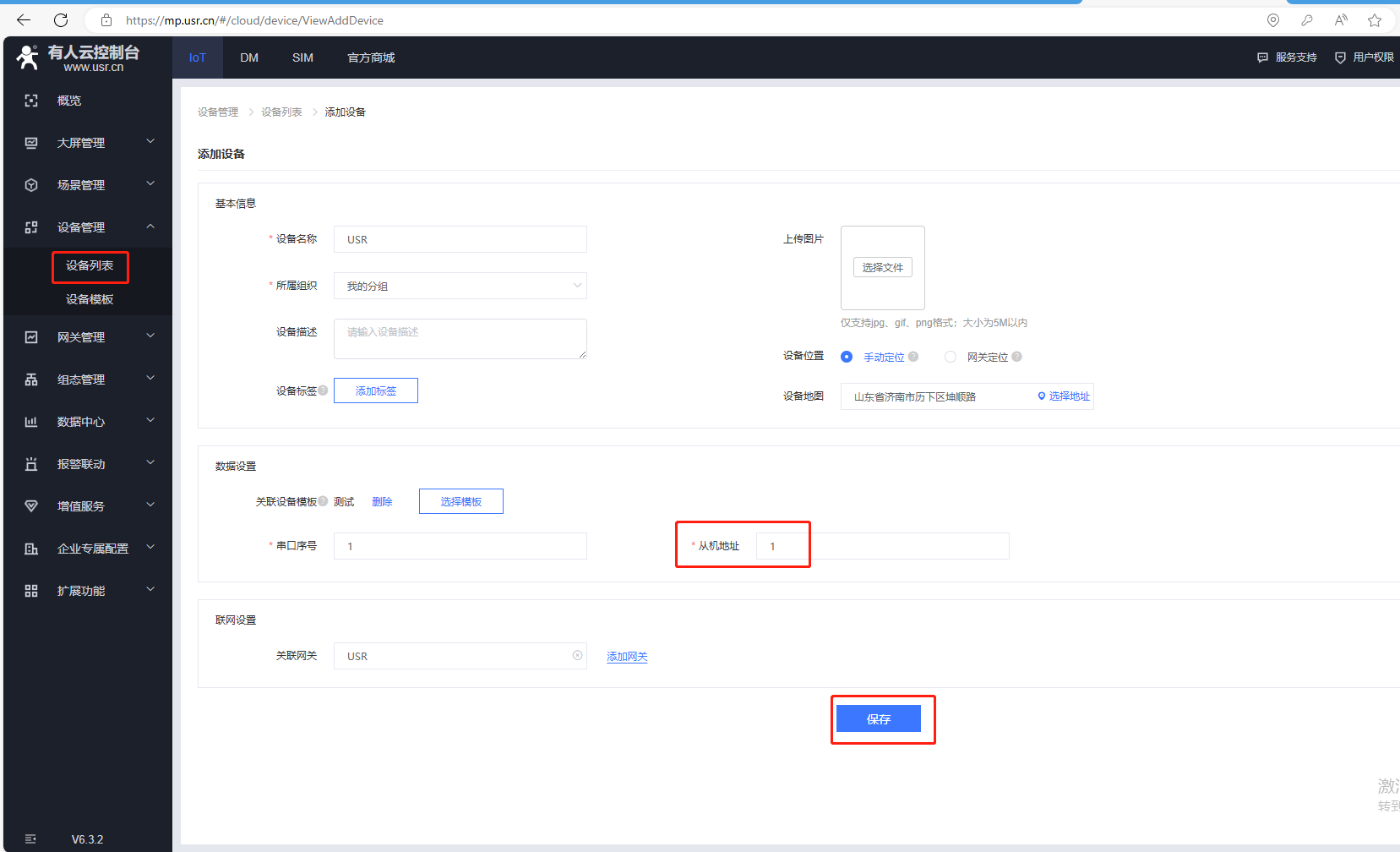

(6)添加从机,串口序号默认1,从机地址1(实际应用,填所接串口设备的十进制从机地址号)

联网设置,关联网关选择自身设备,USR,最后点击保存。

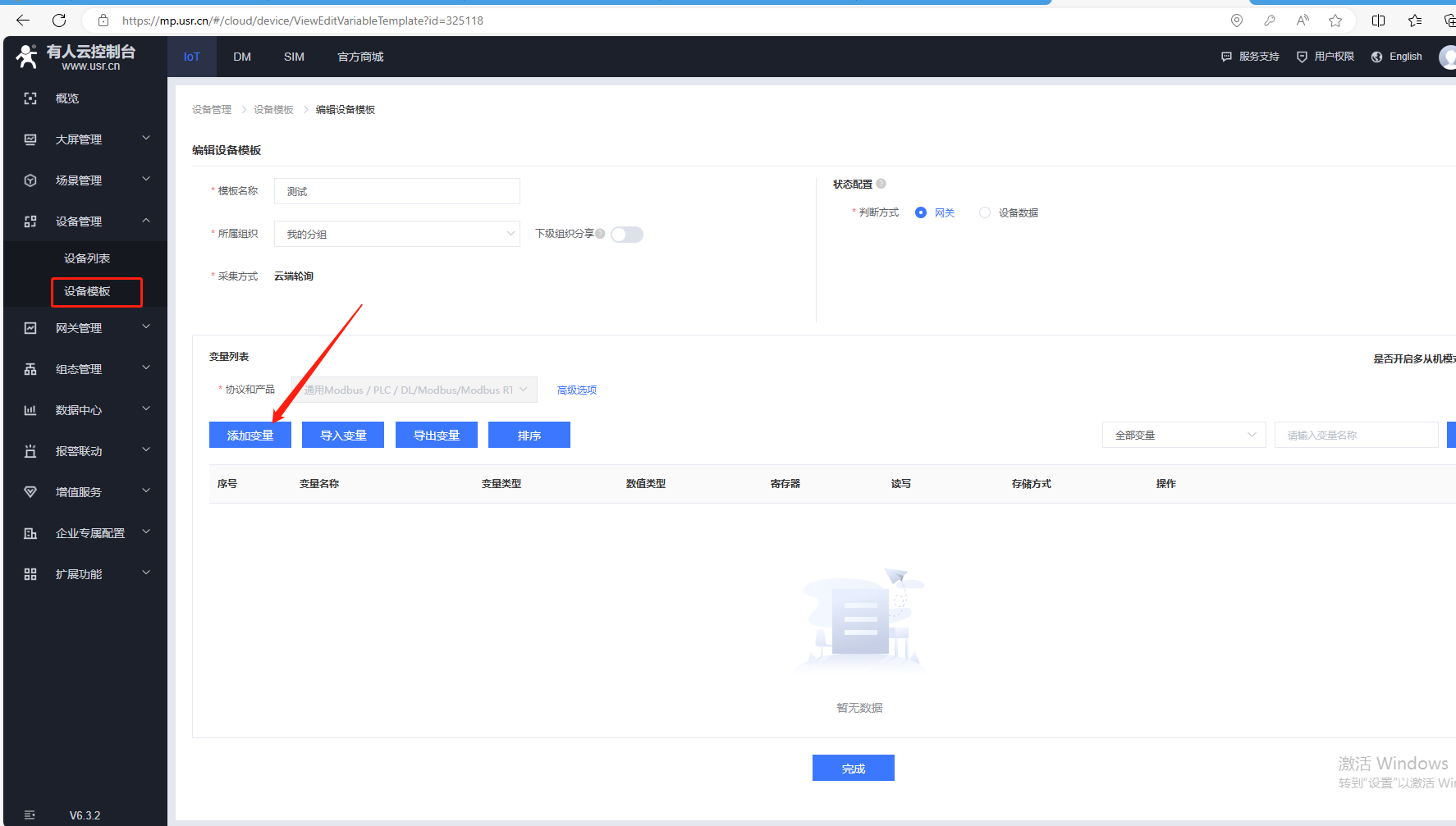

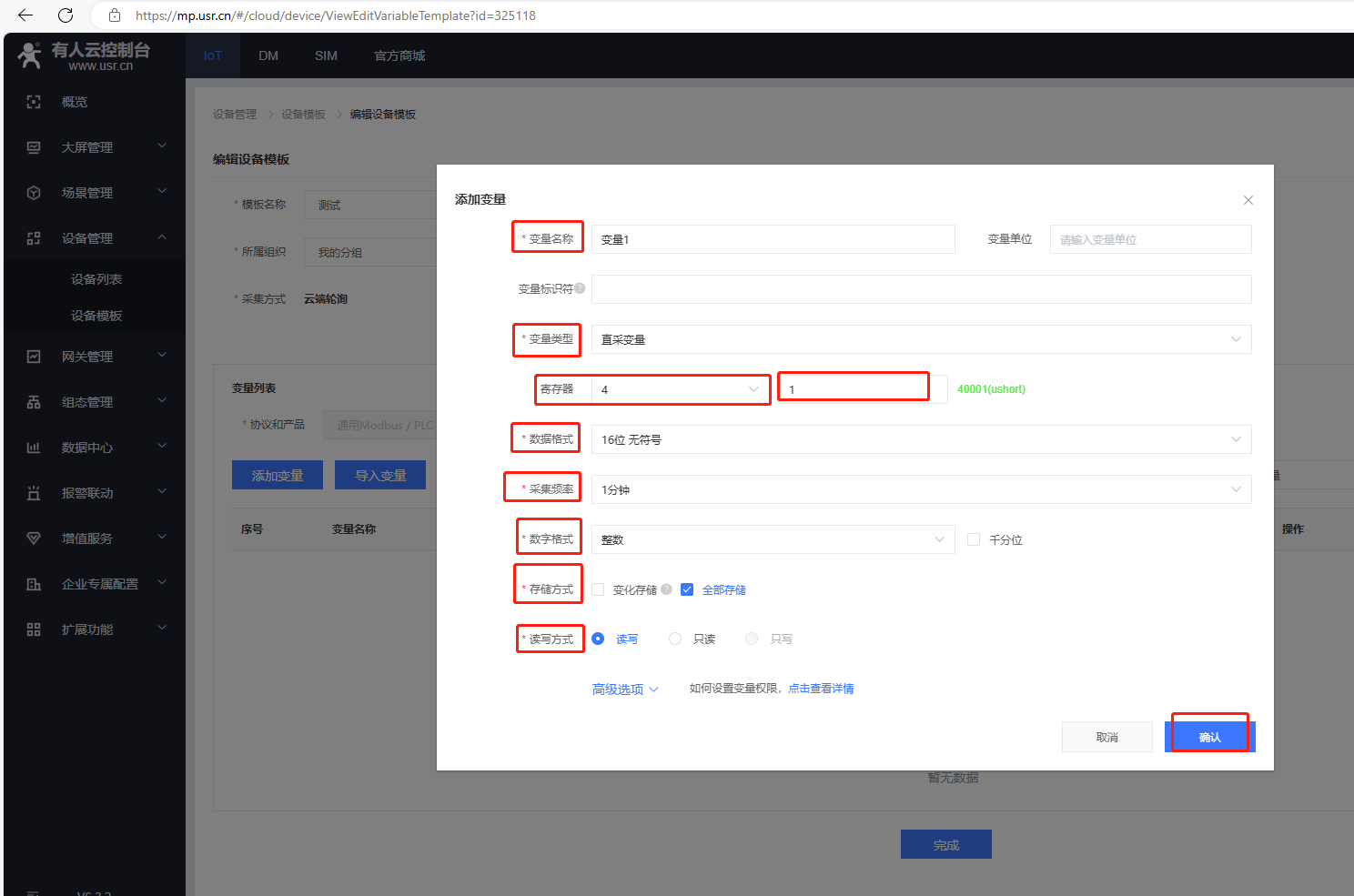

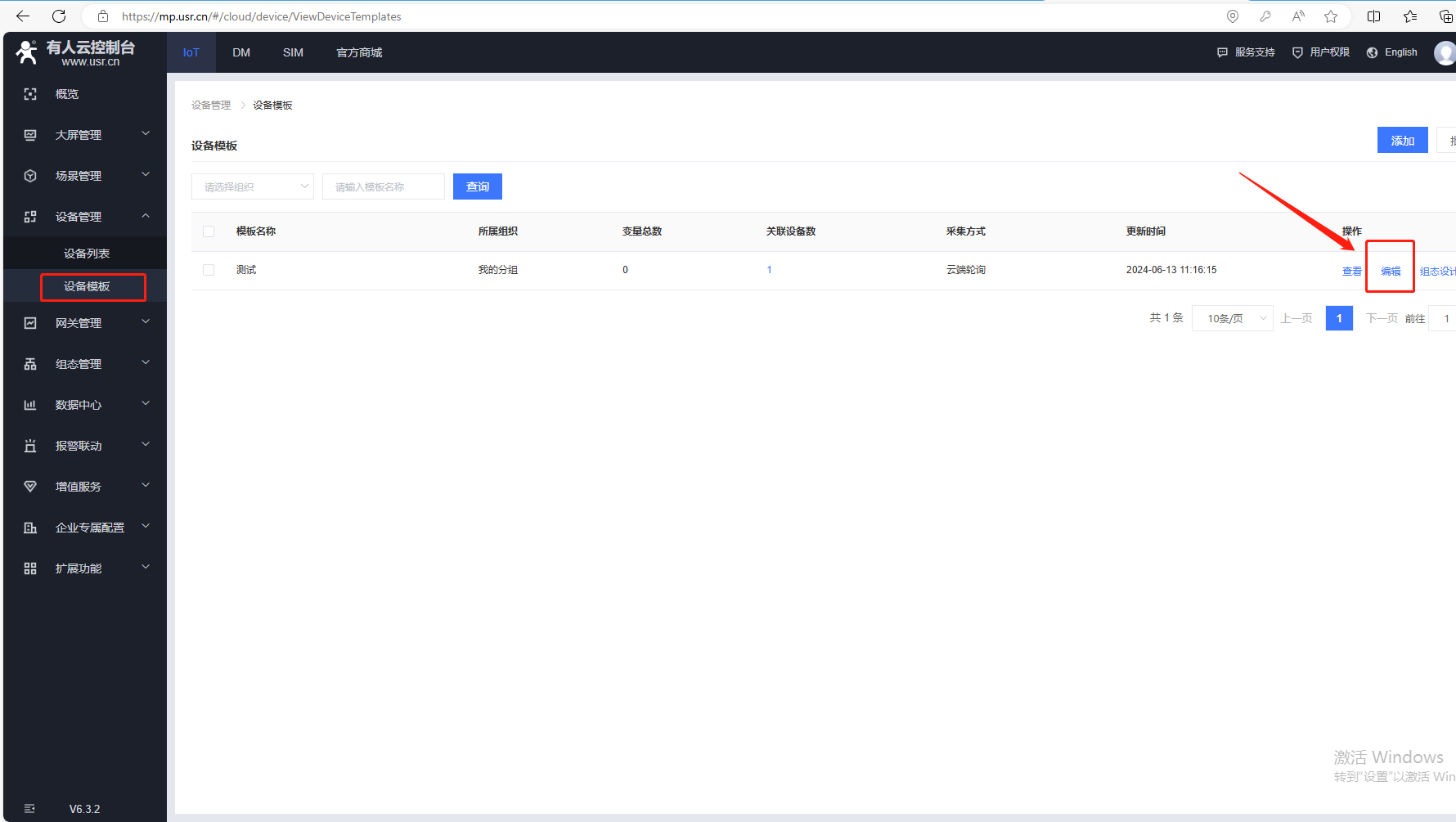

(7)添加变量,点击设备管理,点击设备模板,点击编辑。

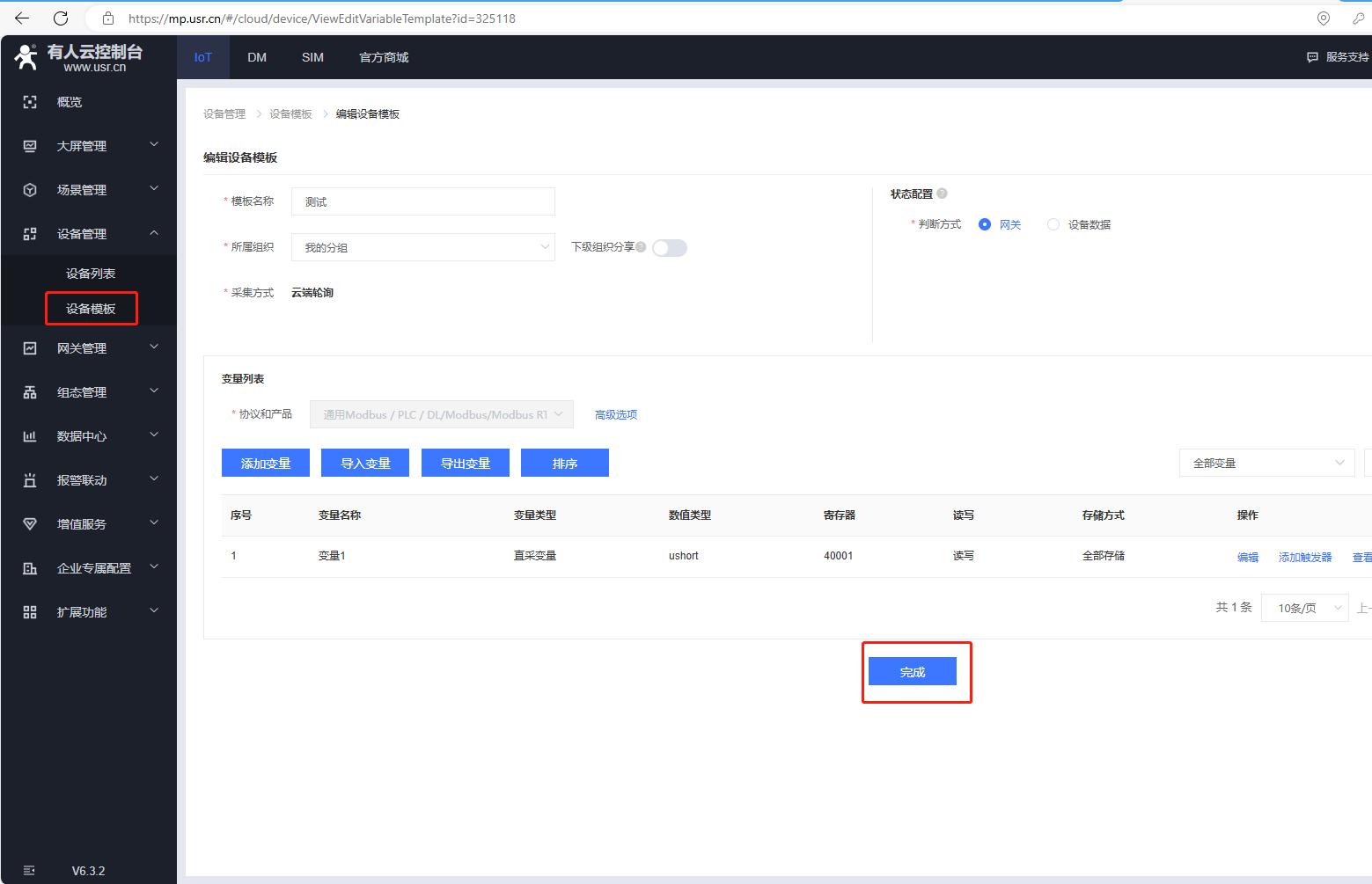

输入变量名称,选择变量类型,寄存器功能码用4(对应03读功能码),变量设置1(对应实际寄存器地址十进制0,实际寄存器地址十进制加1,填入变量)。

采集频率1分钟。

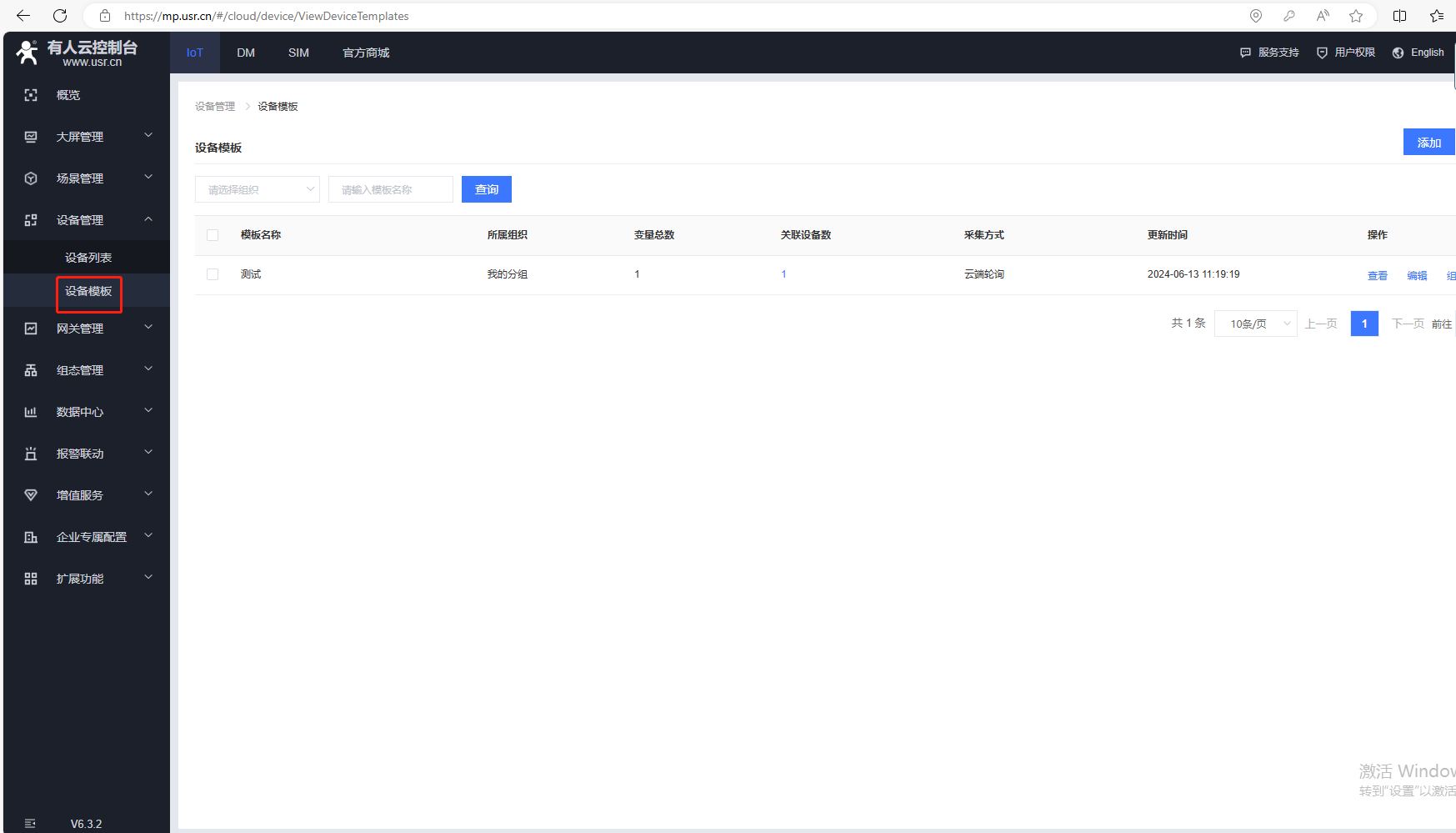

可以选择存储方式和读写方式,点击确认,最后点击完成。

四、USR-TCP232-ED2参数设置

1、局域网搜索USR-TCP232-ED2 IP

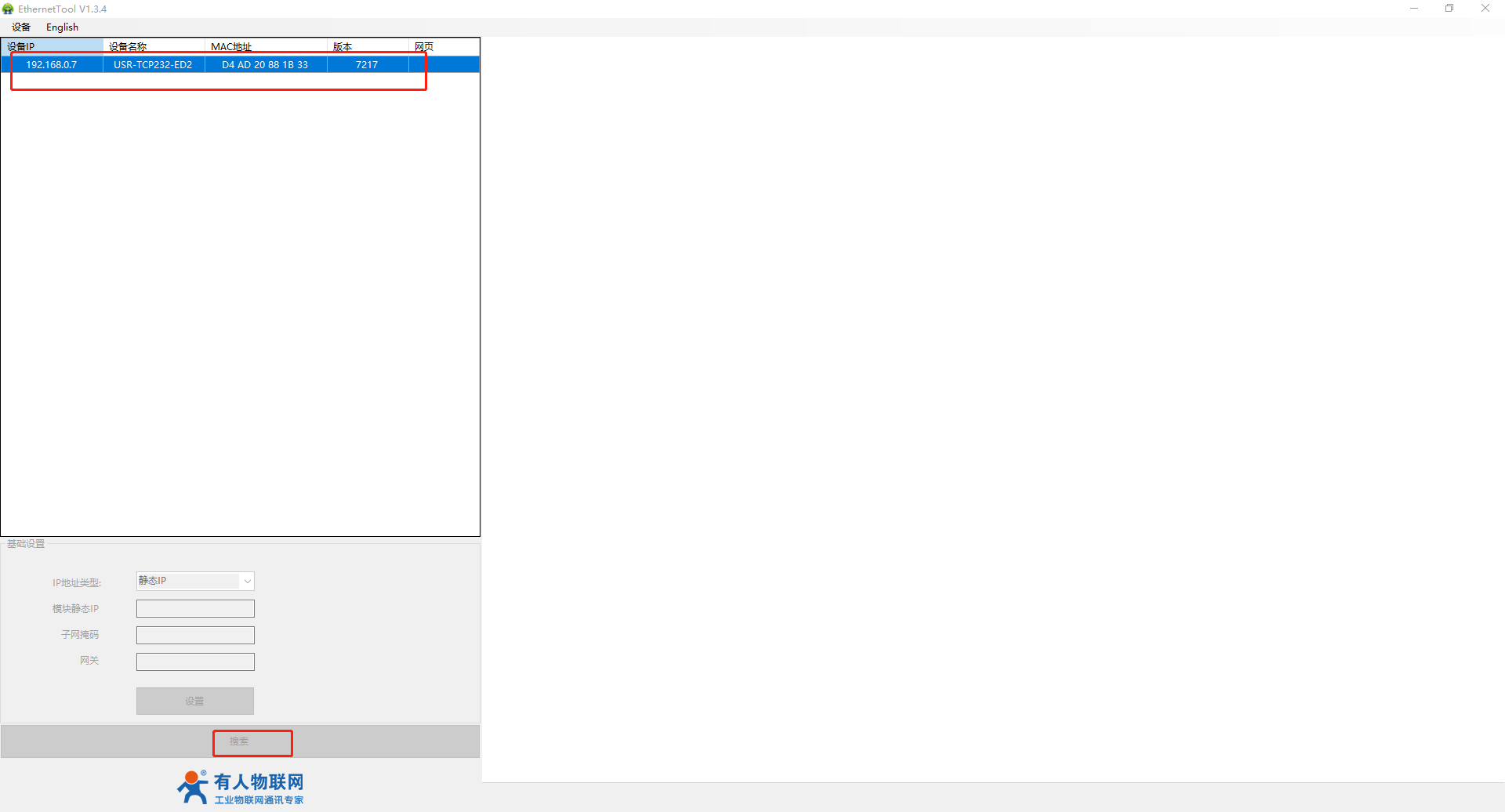

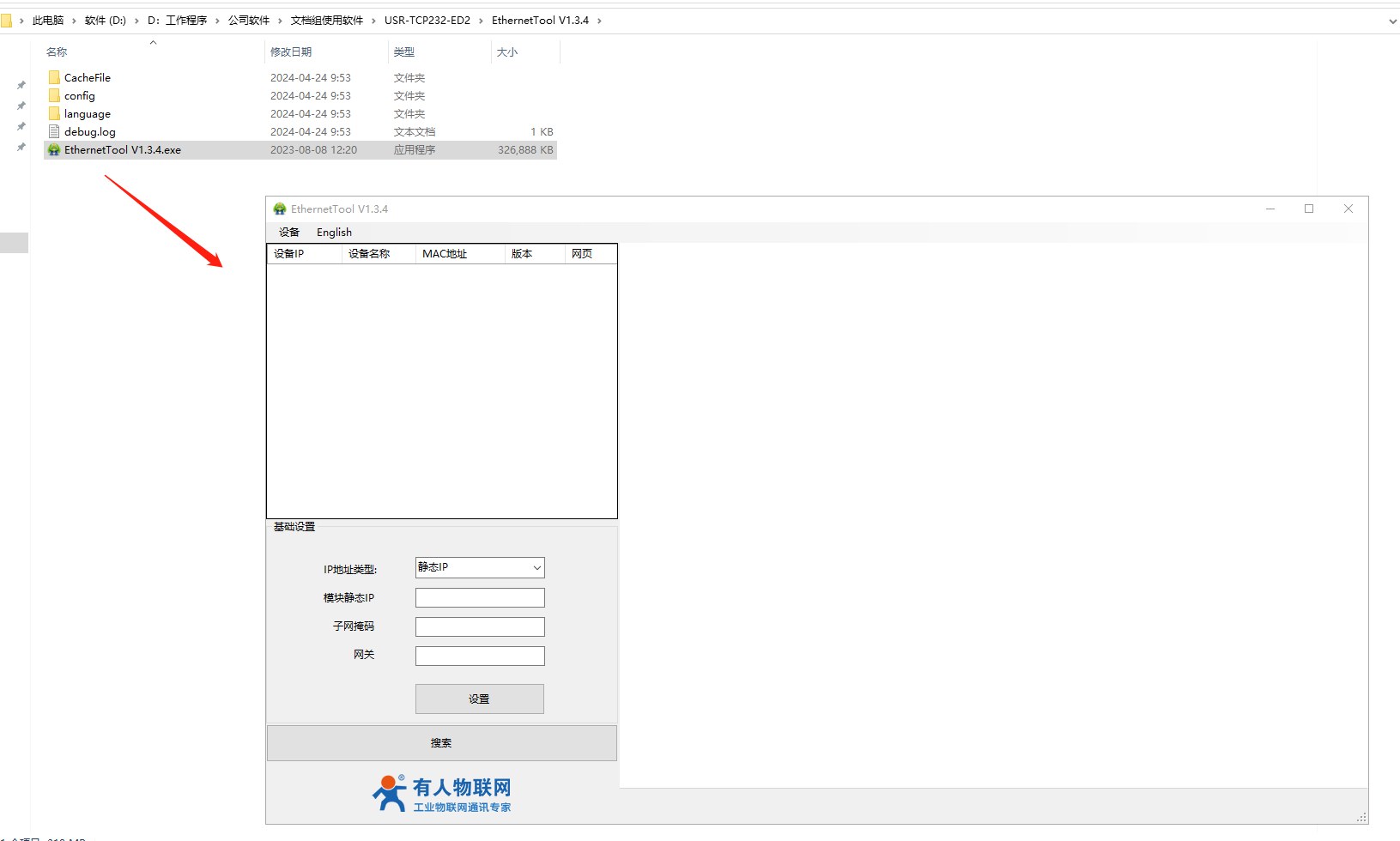

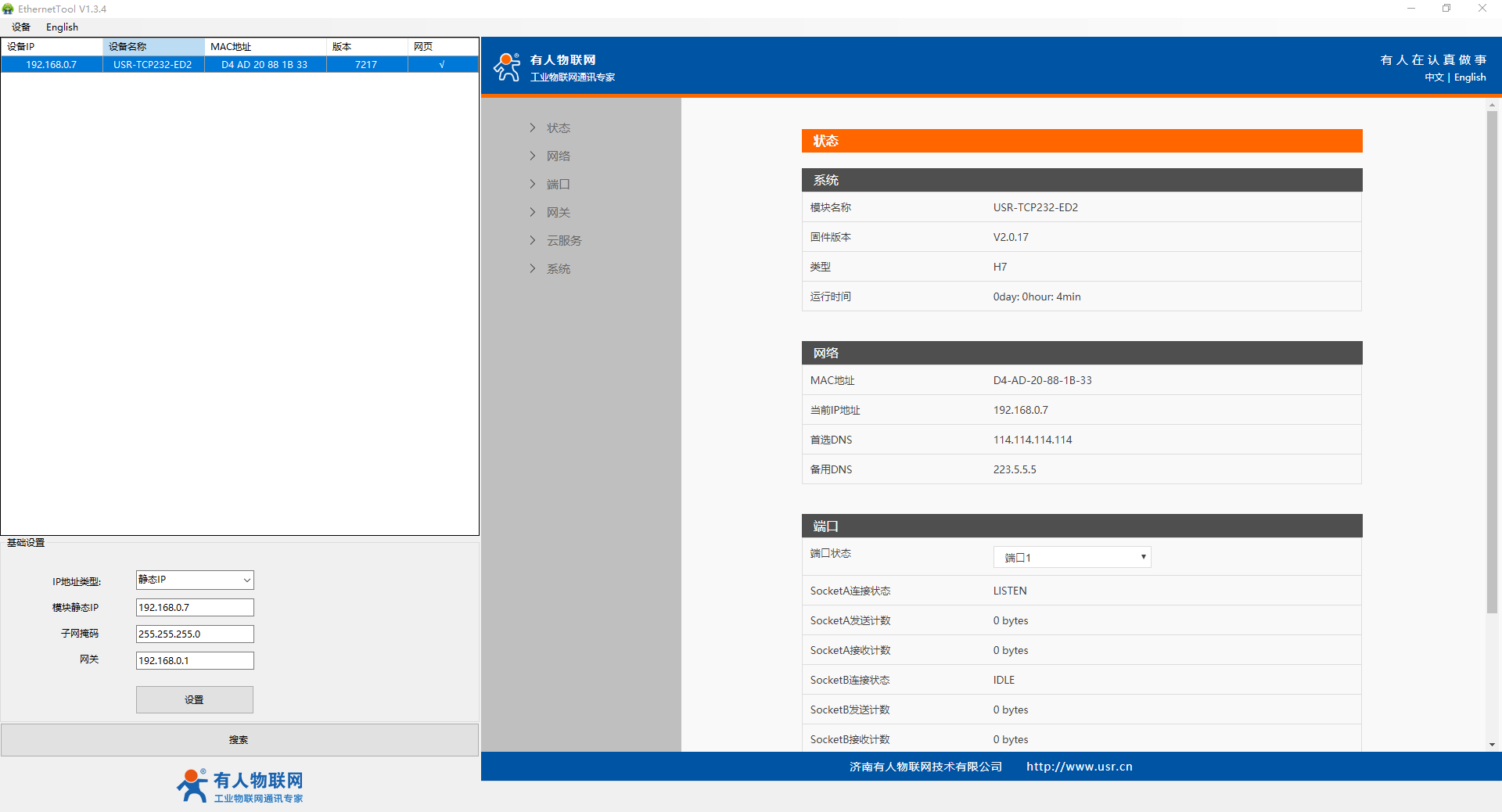

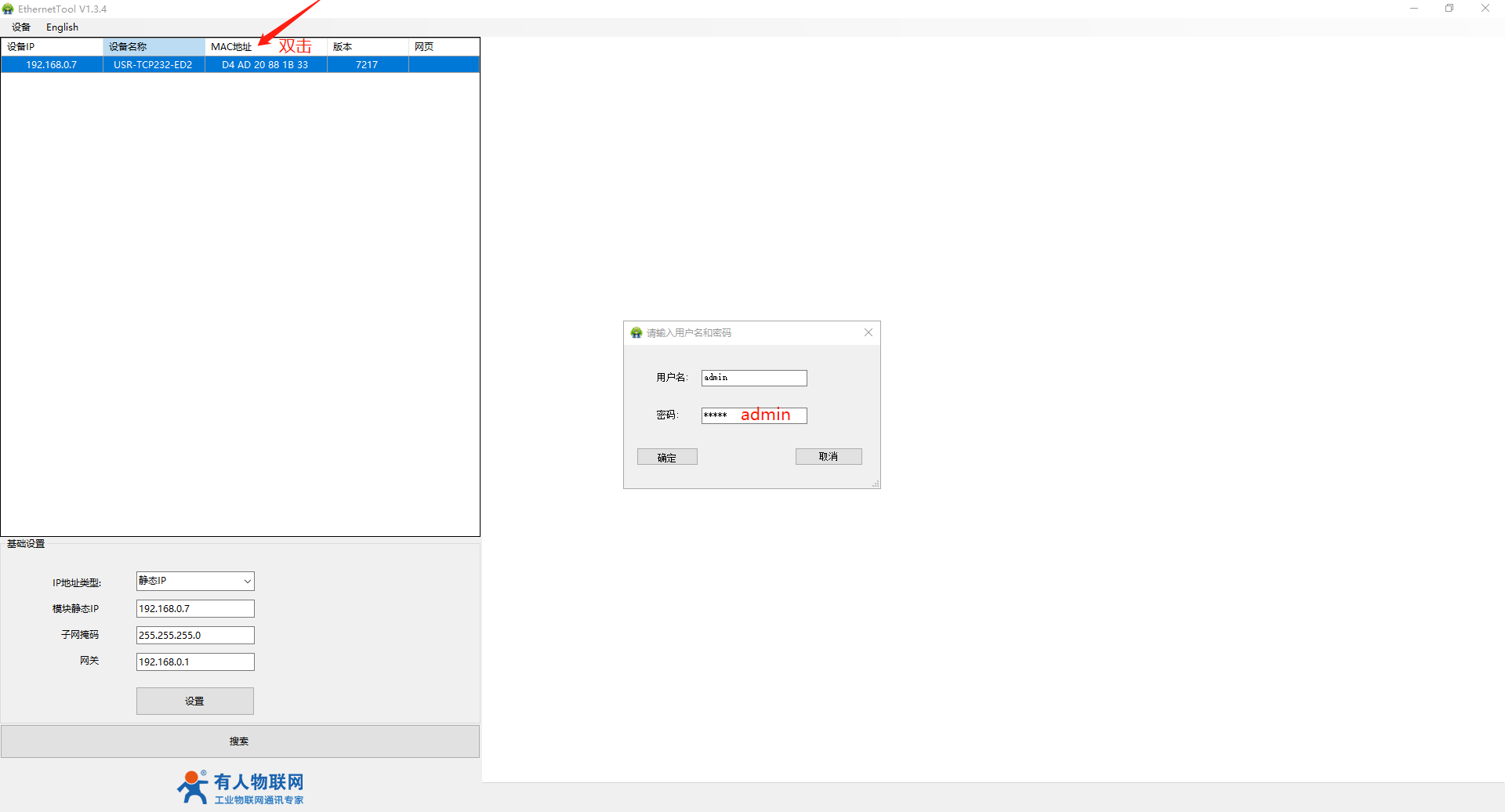

USR-TCP232-ED2和电脑网线直连,打开H7软件,搜到USR-TCP232-ED2的IP。用户名和密码都是admin。

2、USR-TCP232-ED2网页切换中文显示

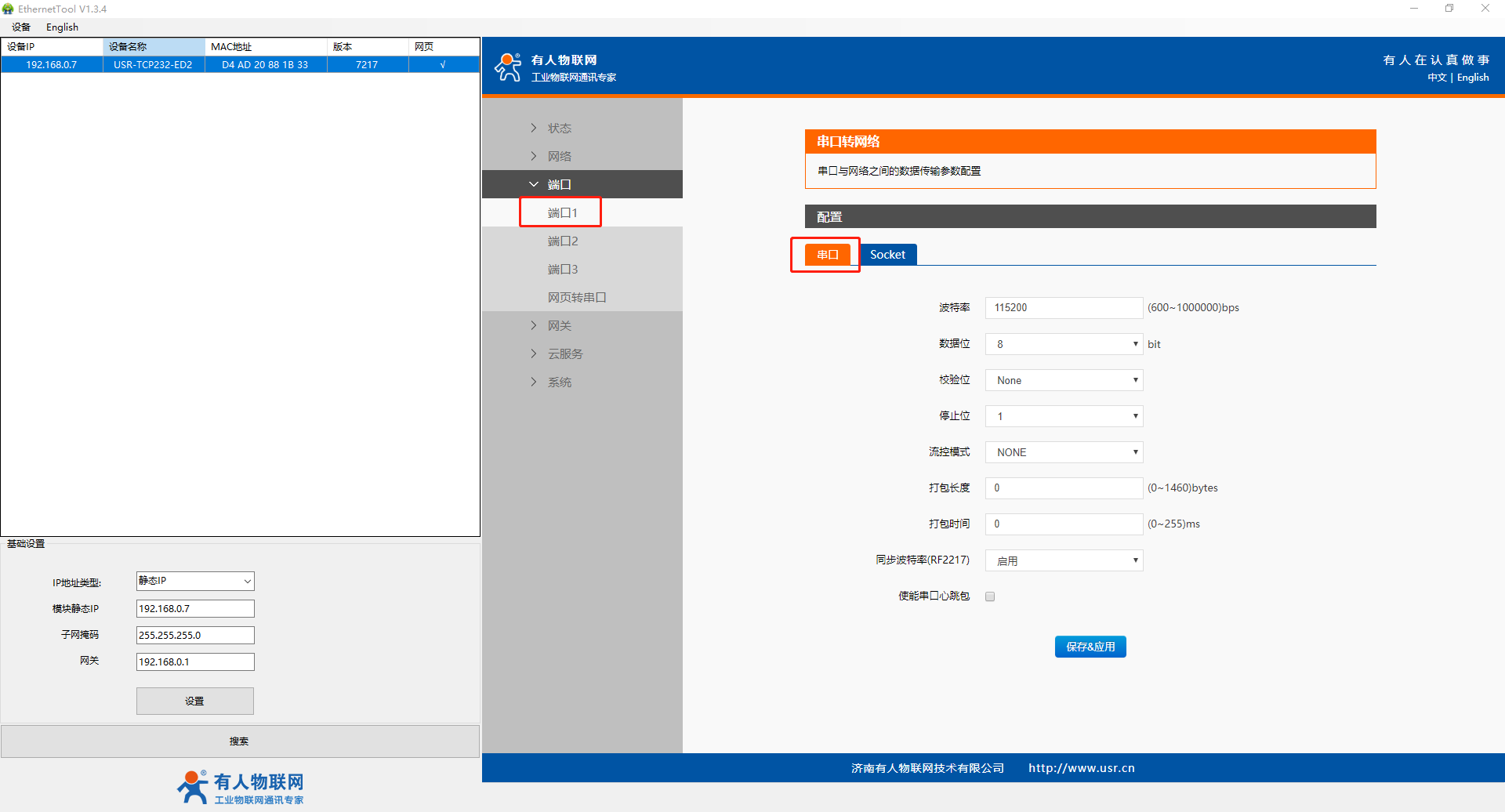

3、设置端口1参数

(1)端口1参数波特率是默认115200,NONE,8,1

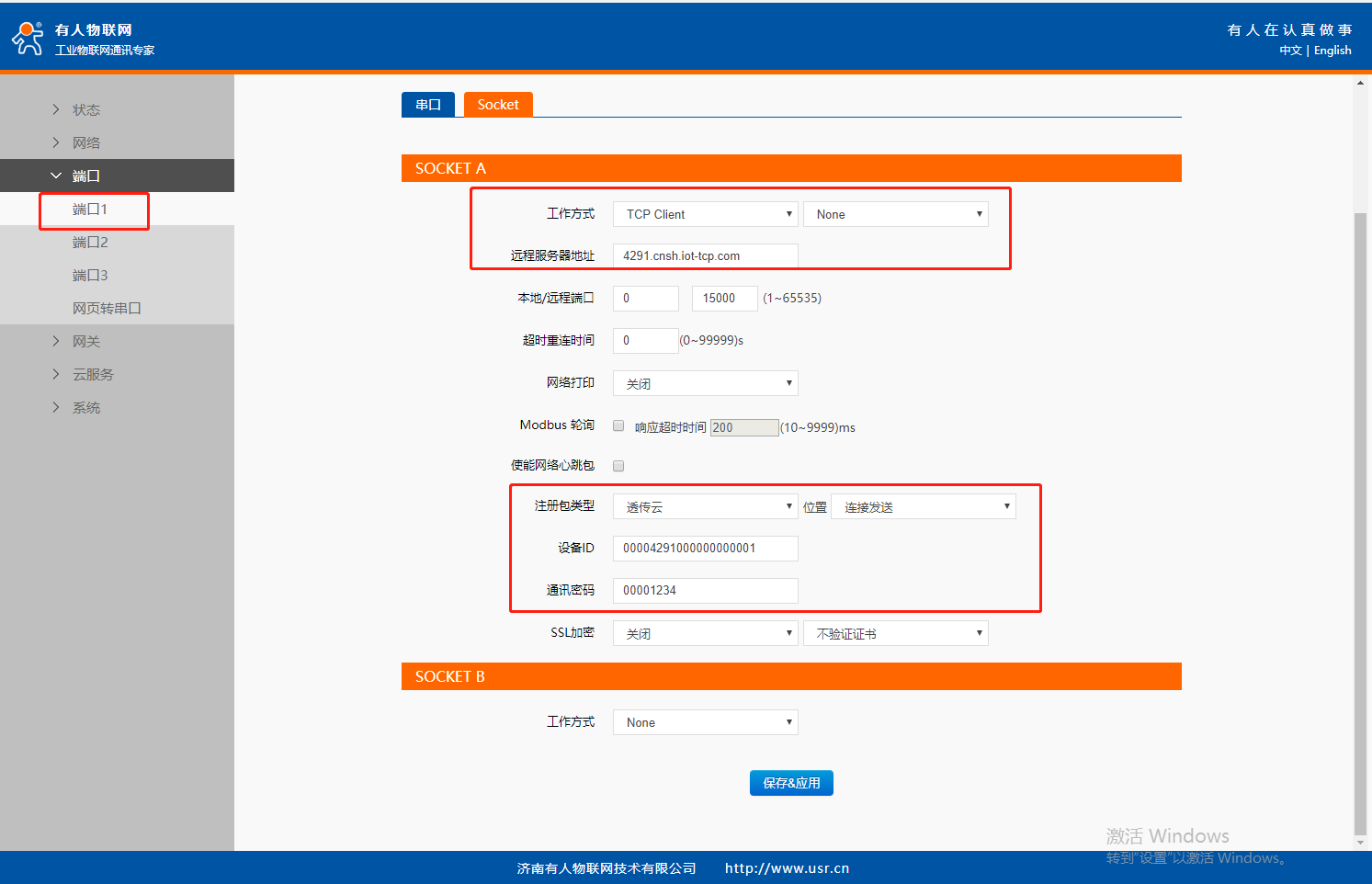

(2)Socket 参数设置:

工作方式:TCP client

远程服务器地址(云平台接入地址):4291.cnsh.iot-tcp.com

远程端口:15000

开启注册包,选择透传云。

设备ID: 00004291000000000001; 通讯密码为: 00001234;

点击保存&应用

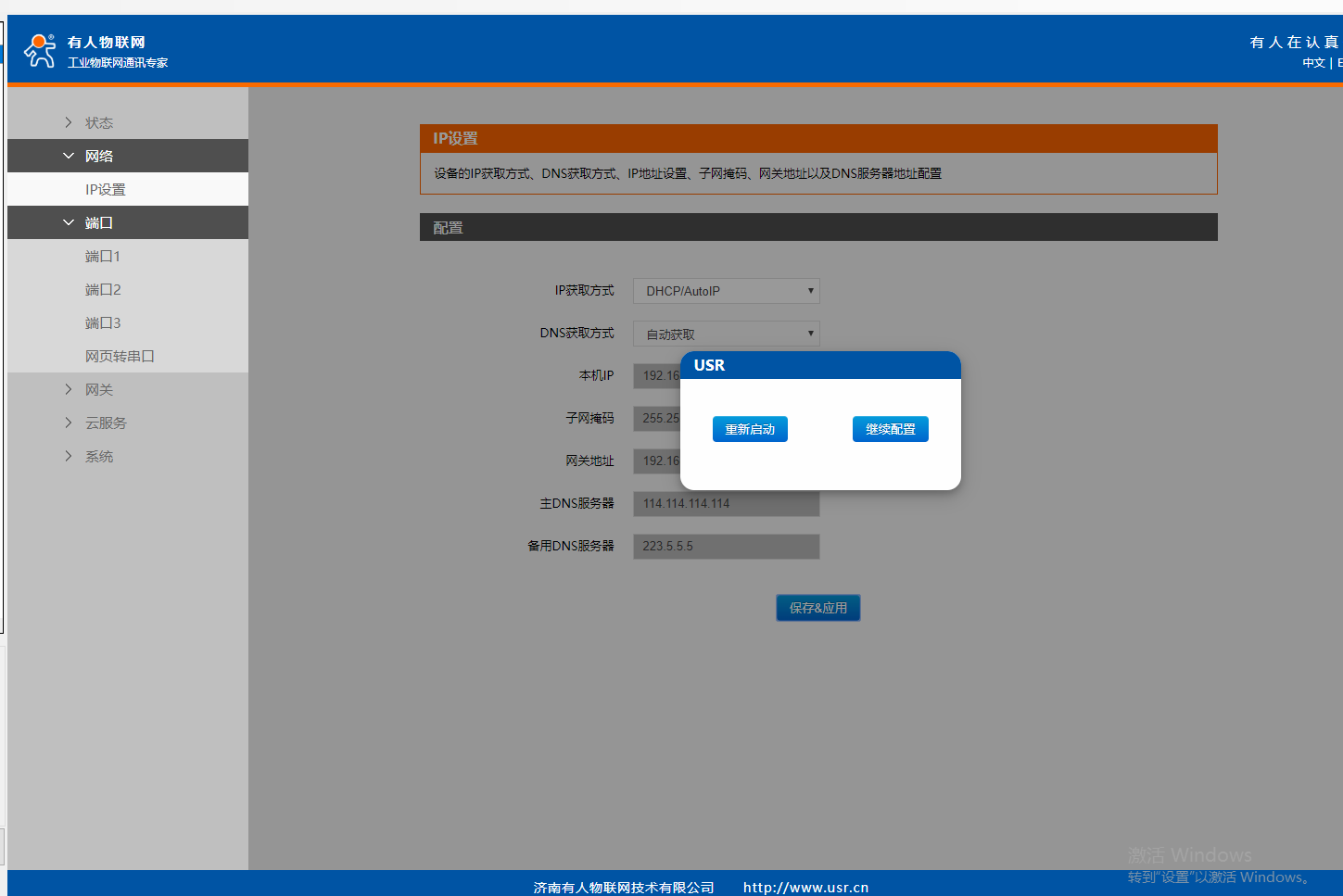

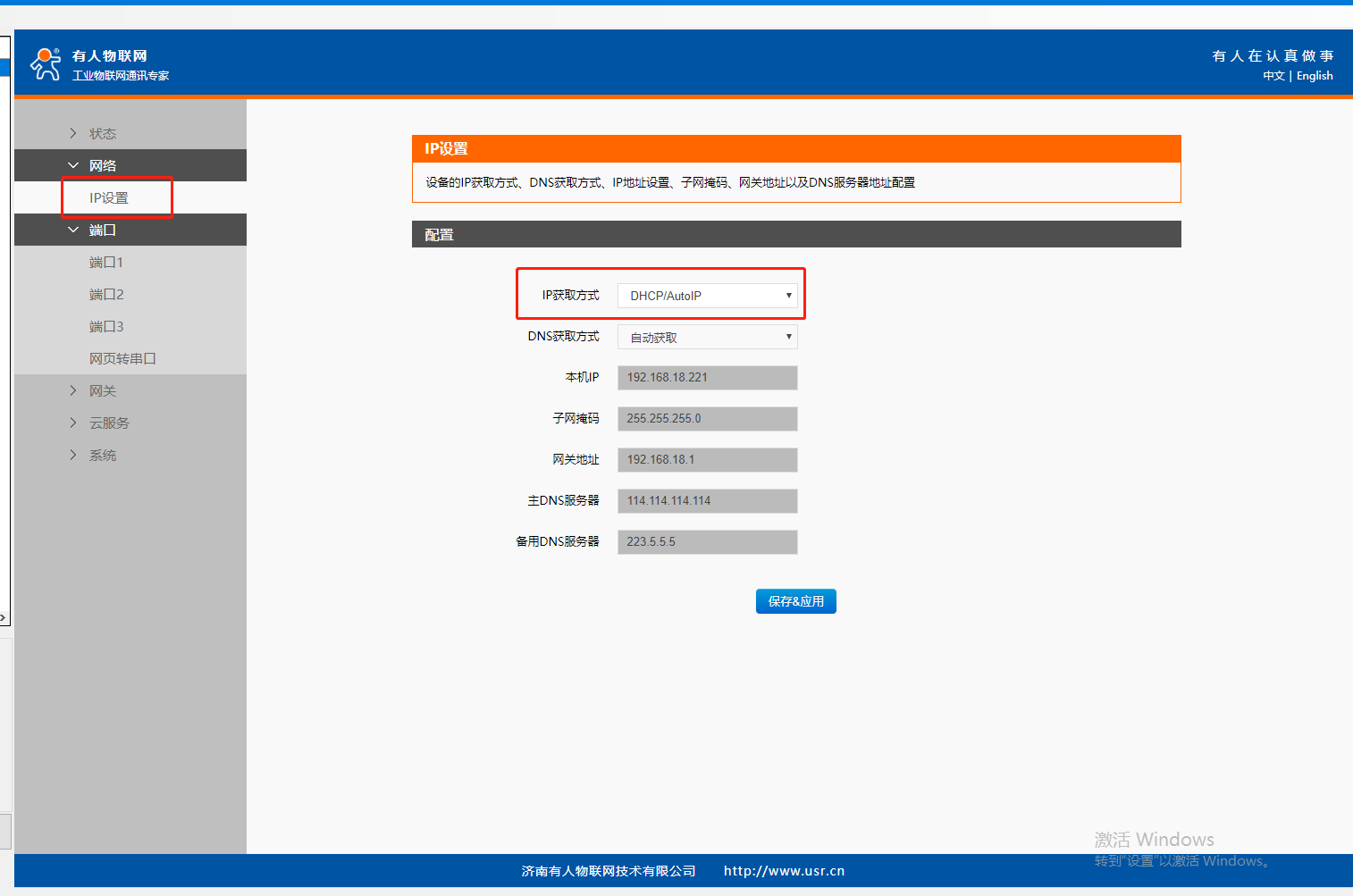

4、点击网络,点击IP设置,IP获取方式改为DHCP,点击保存&应用。点击重新启动。

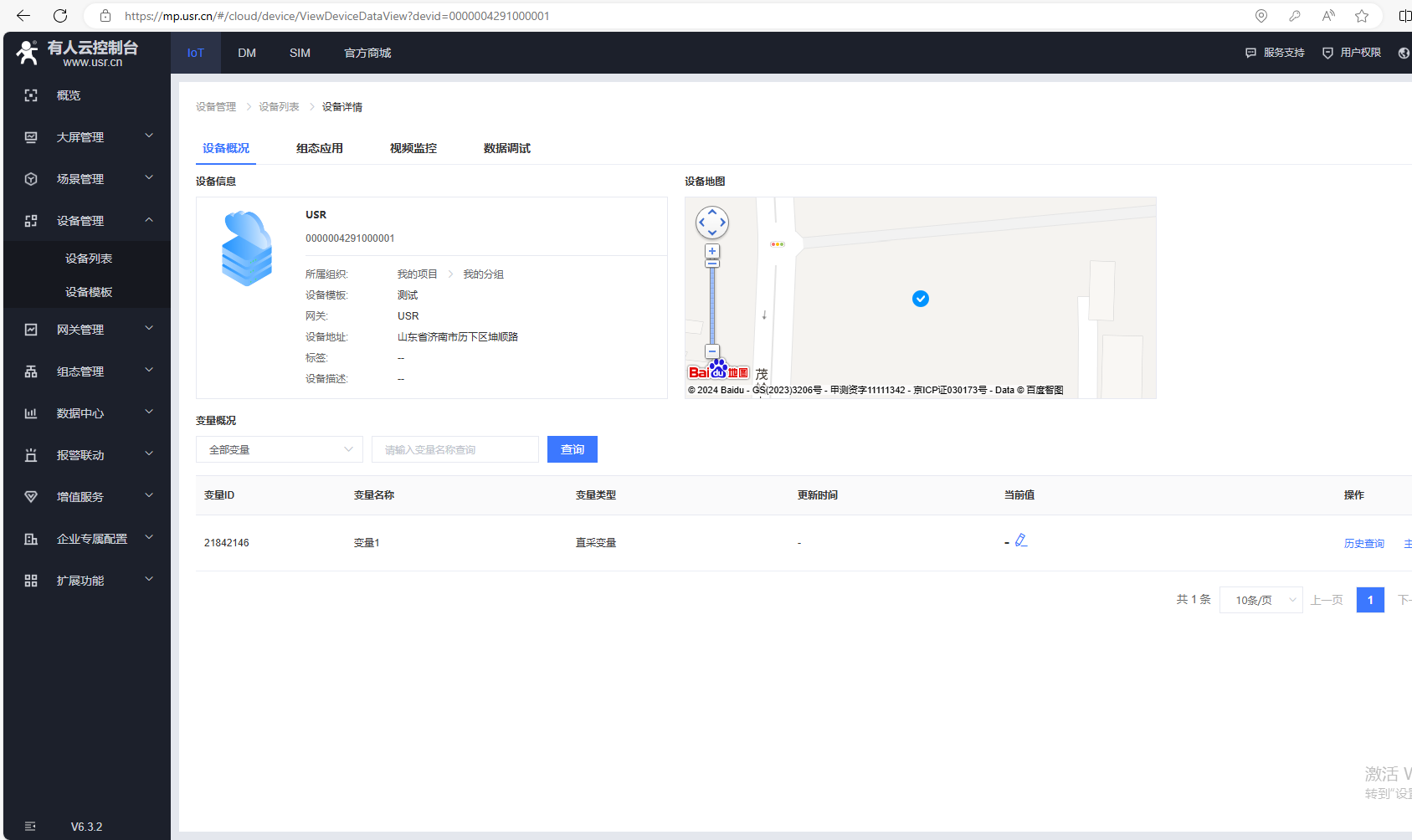

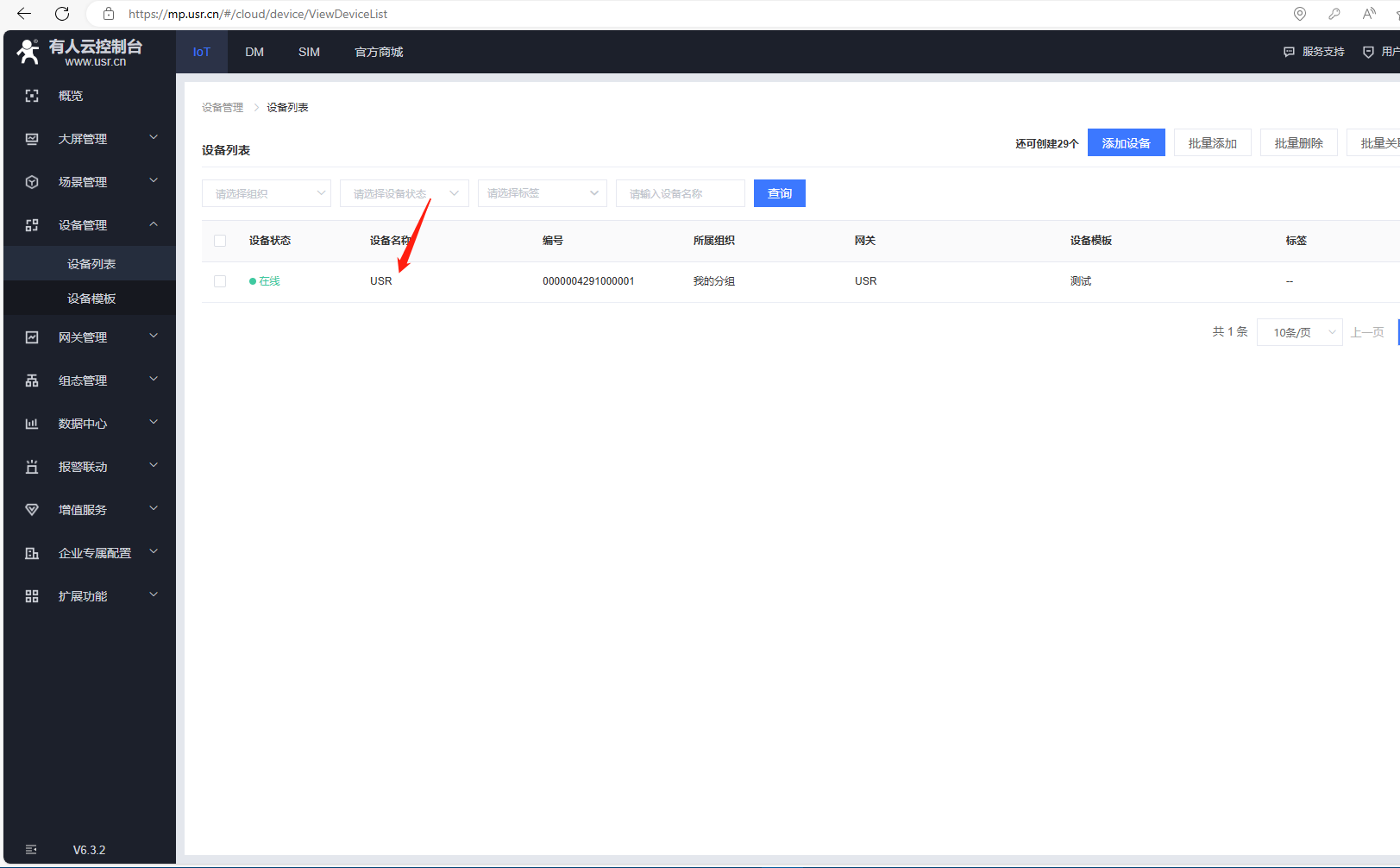

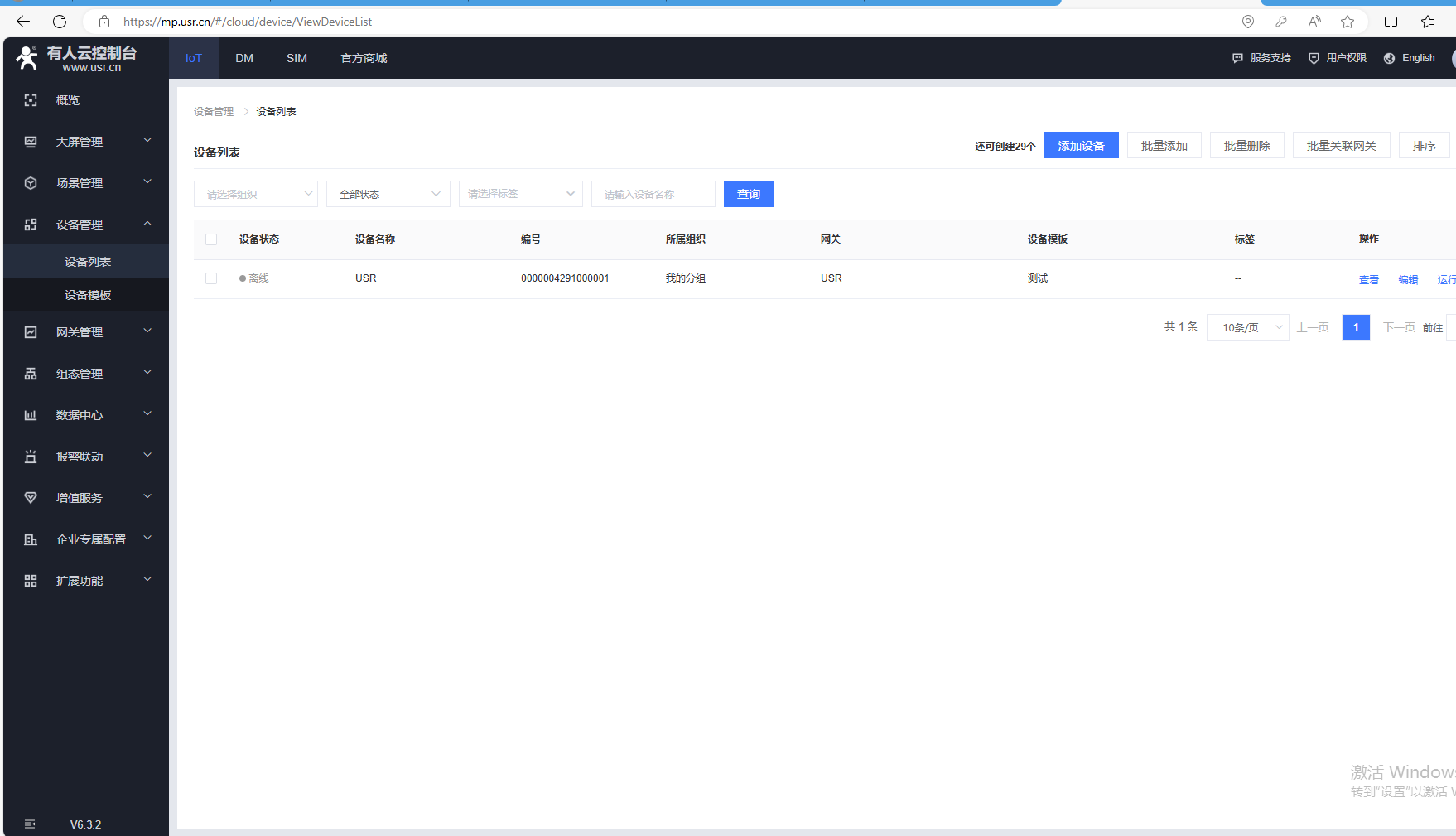

5、USR-TCP232-ED2设置完参数,网口用网线连接可以上外网的路由器的LAN口。有人云设备在线,返回设备列表,点击设备名称,可以去查看变量当前值。

五、数据调试

1、打开串口软件MODBUS slave软件,配置参数

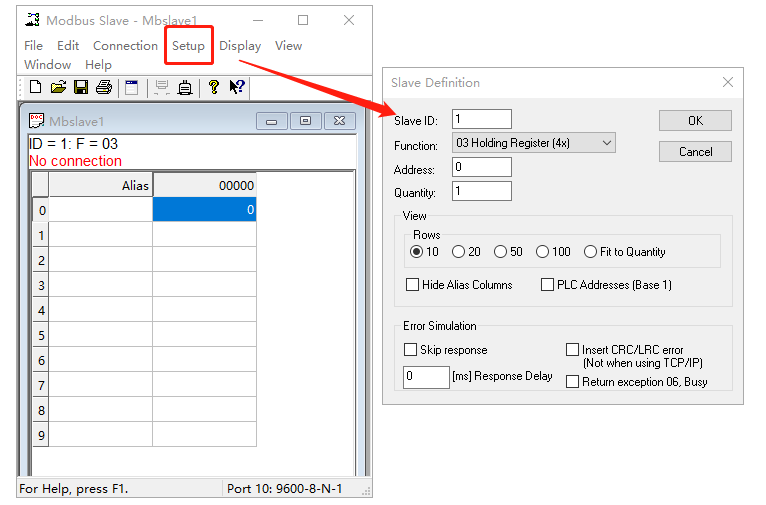

(1)点击Setup,Slave ID从机地址用1,Function功能码用03,Address寄存器起始地址用0,Quantity寄存器地址数量用1。

就是模拟从机地址1,采集1个寄存器地址0的数据。

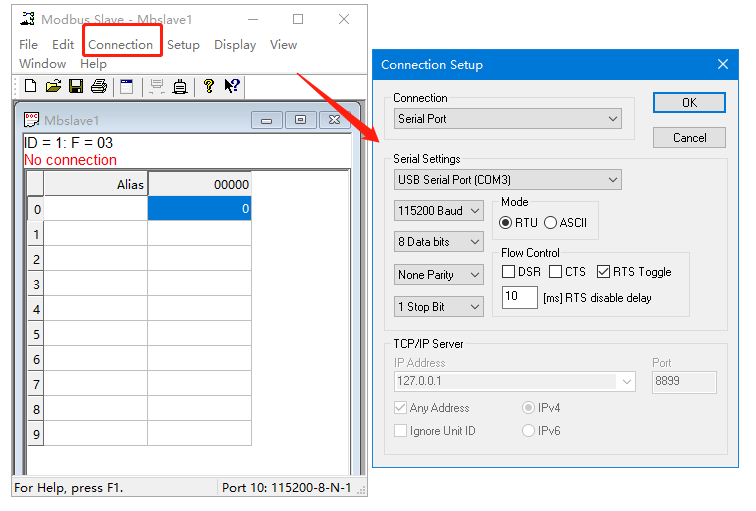

(2)点击Connection,选择串口,对应USR所接USB-RS232串口线的COM口号,串口参数和USR串口参数保持一致。 Mode选择RTU,模拟MODBUS RTU协议串口。

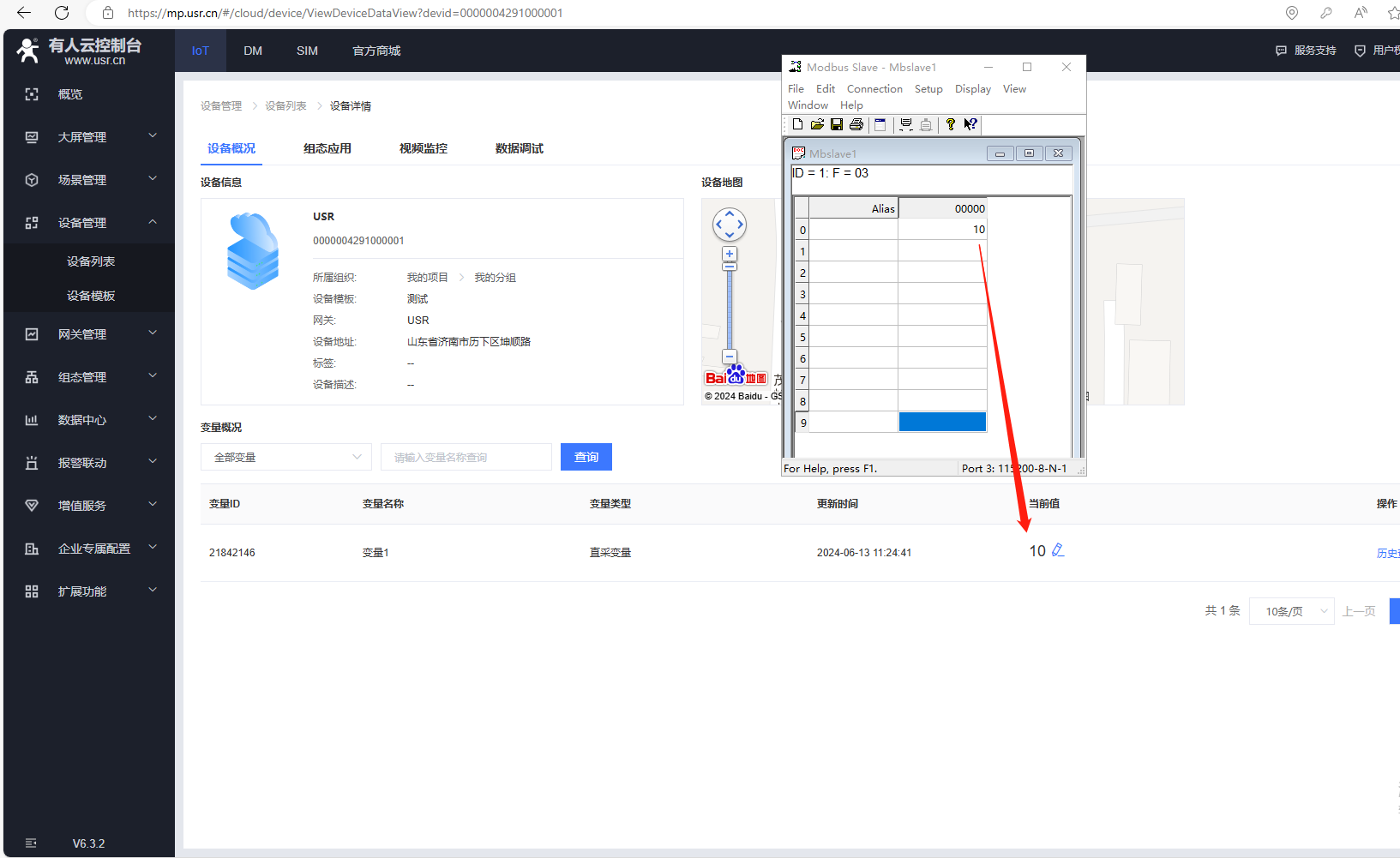

2、MODBUS slave数据设置10,有人云设备列表1分钟采集,可以看到变量采集的当前值数据10。

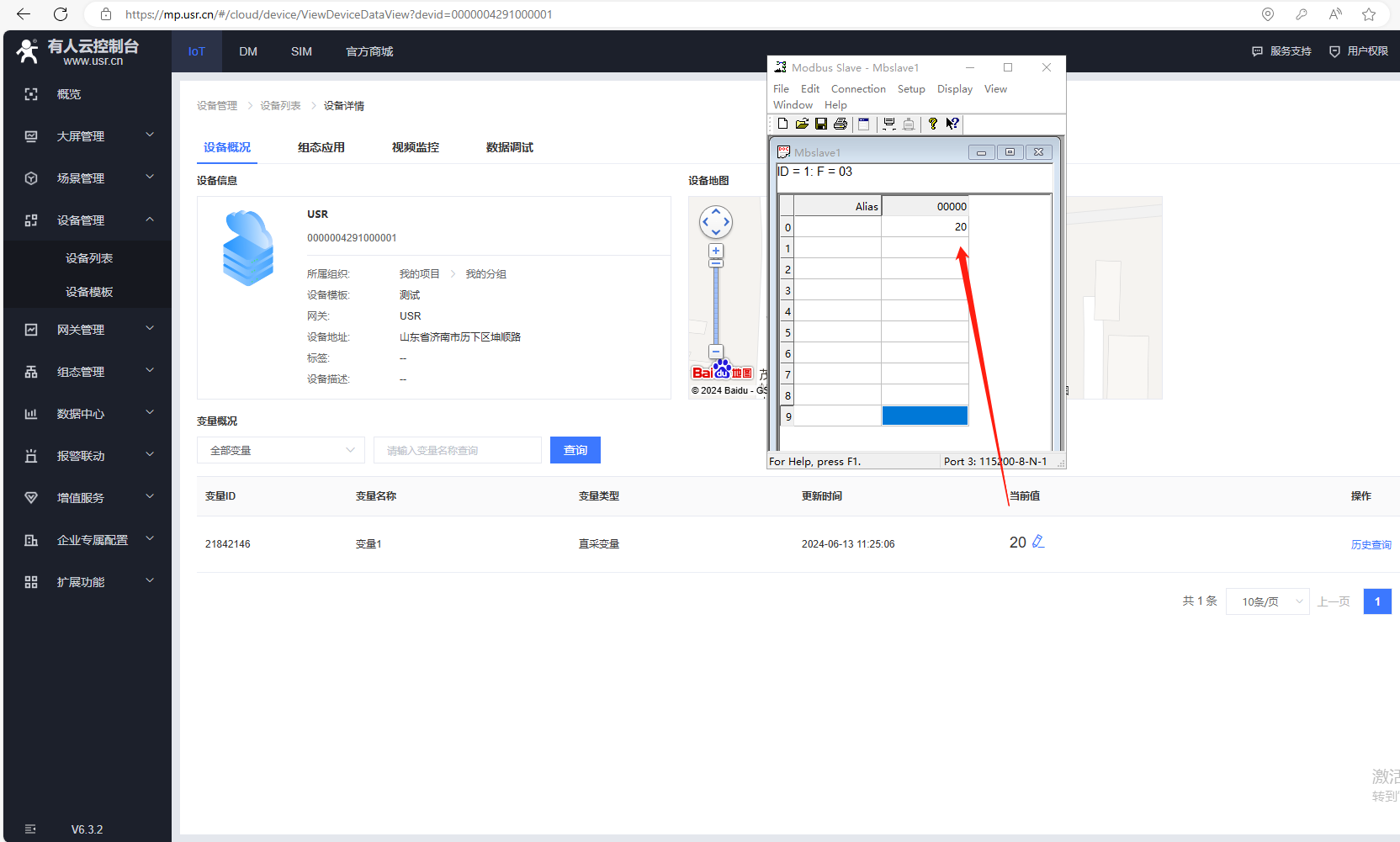

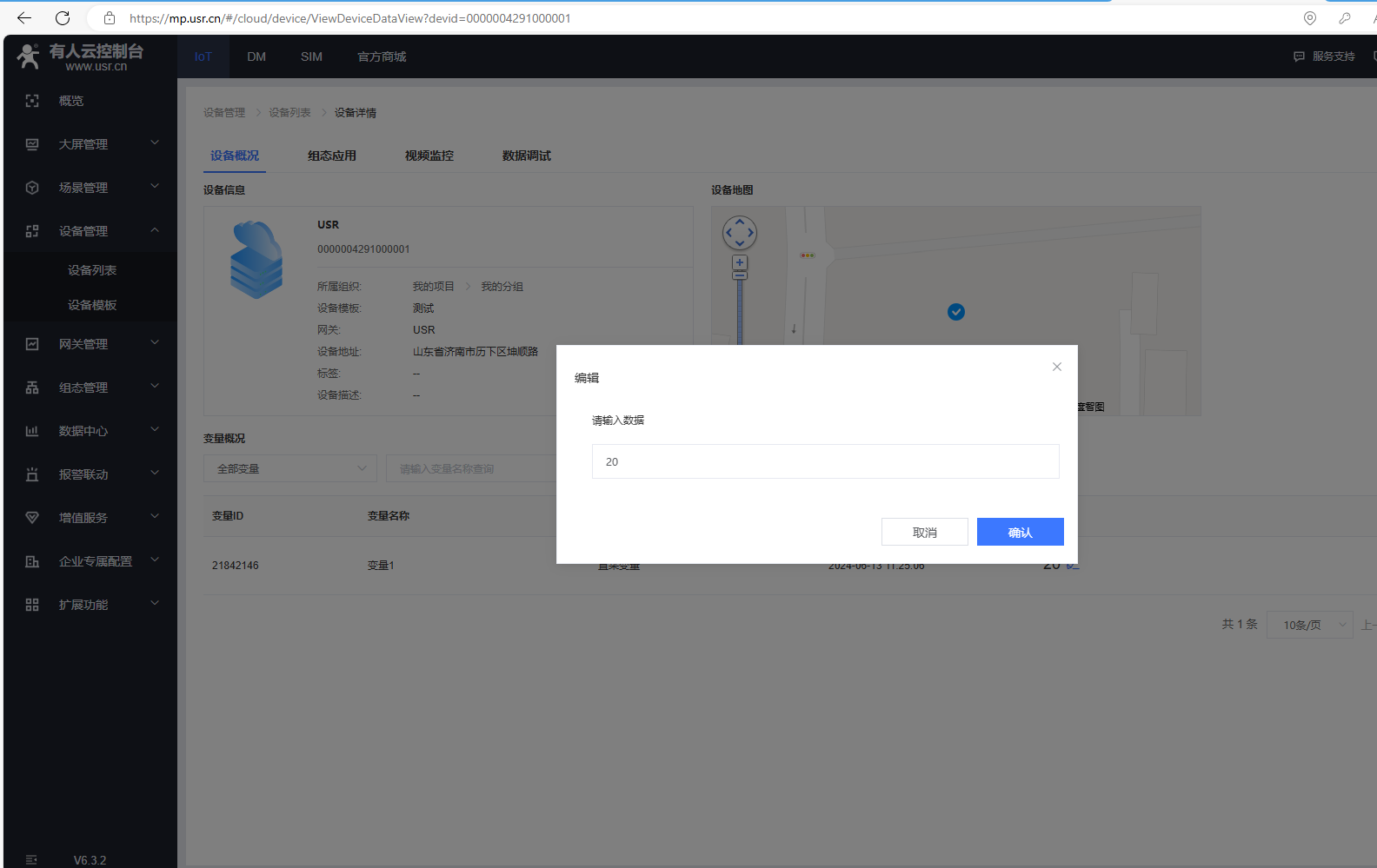

3、有人云写数据20,MODBUS slave数据变为20。

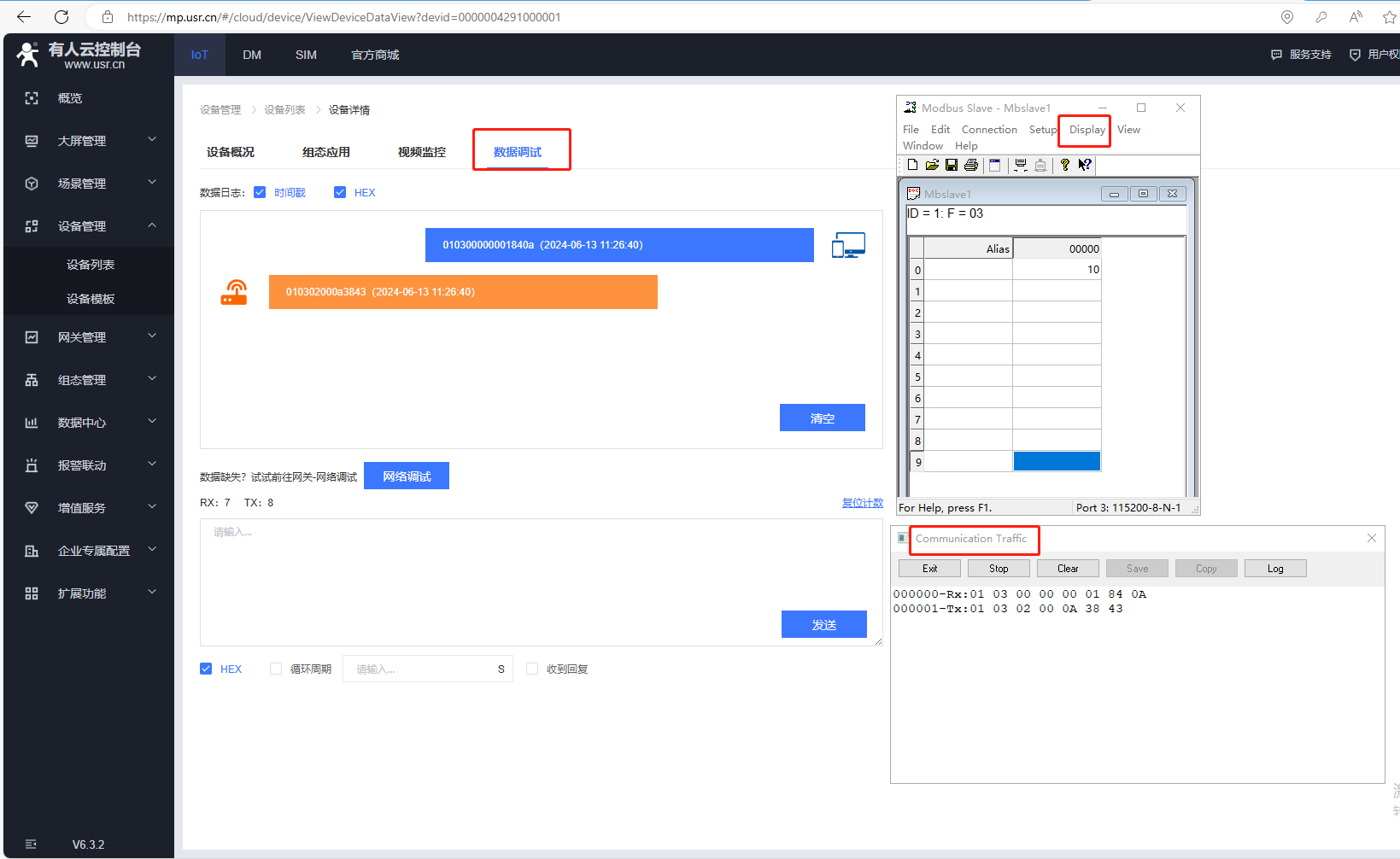

4、有人云数据调试功能

还可以利用有人云的数据调试功能,查看有人云的数据收发是否正常。

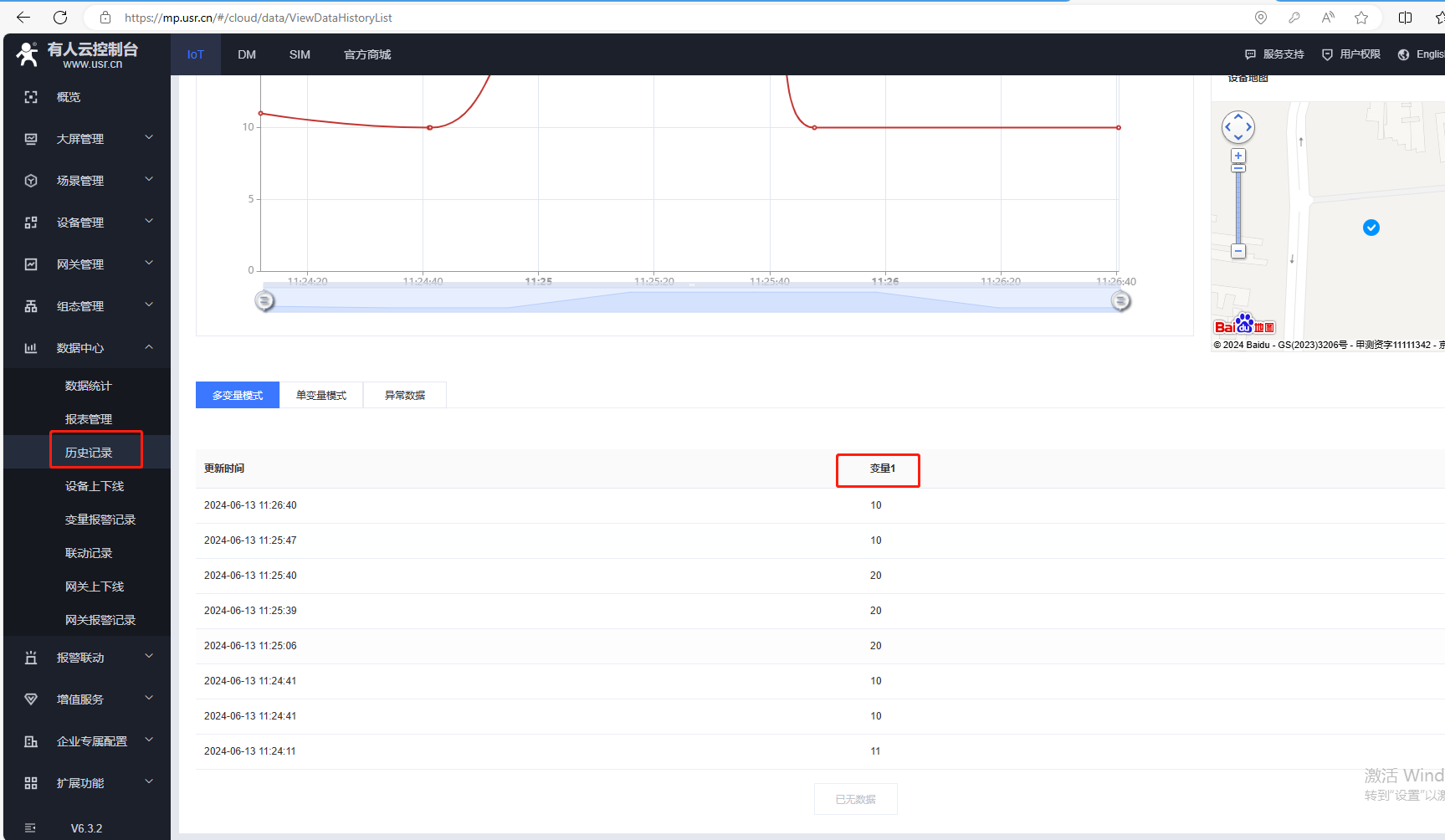

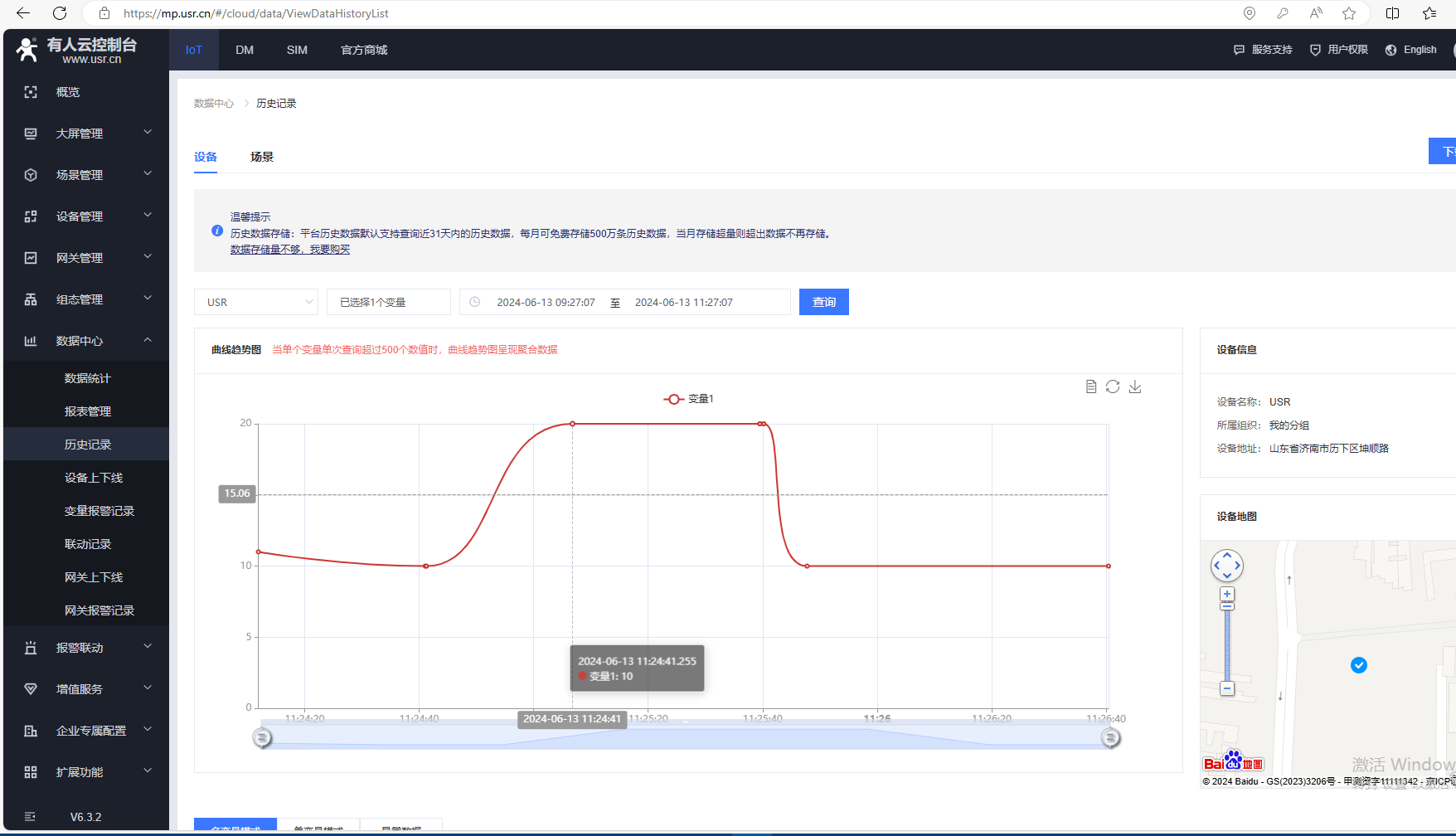

5、数据中心,历史记录查看历史曲线和历史数据




编写人:金志方 编写日期:2024-08-08

审核人:金志方 审核日期:2024-08-08

订正版本:V1.0 订正内容:初稿
