USR-TCP232-E2网络AT指令功能示例
2024-05-21



USR-TCP232-E2网络AT指令功能示例


一、资料下载

USR-TCP232-E2 说明书下载链接:https://www.usr.cn/Download/1142.html

USR-TCP232-E2 规格书官网下载链接:https://www.usr.cn/Download/1142.html

USR-TCP232-E2 AT指令集官网下载链接:https://www.usr.cn/Download/1335.html

USR-TCP232-E2 设置软件官网下载链接:https://www.usr.cn/Download/230.html

网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-TCP232-E2 产品 1台

超五类网线 1根

笔记本电脑 1台

2、硬件连接

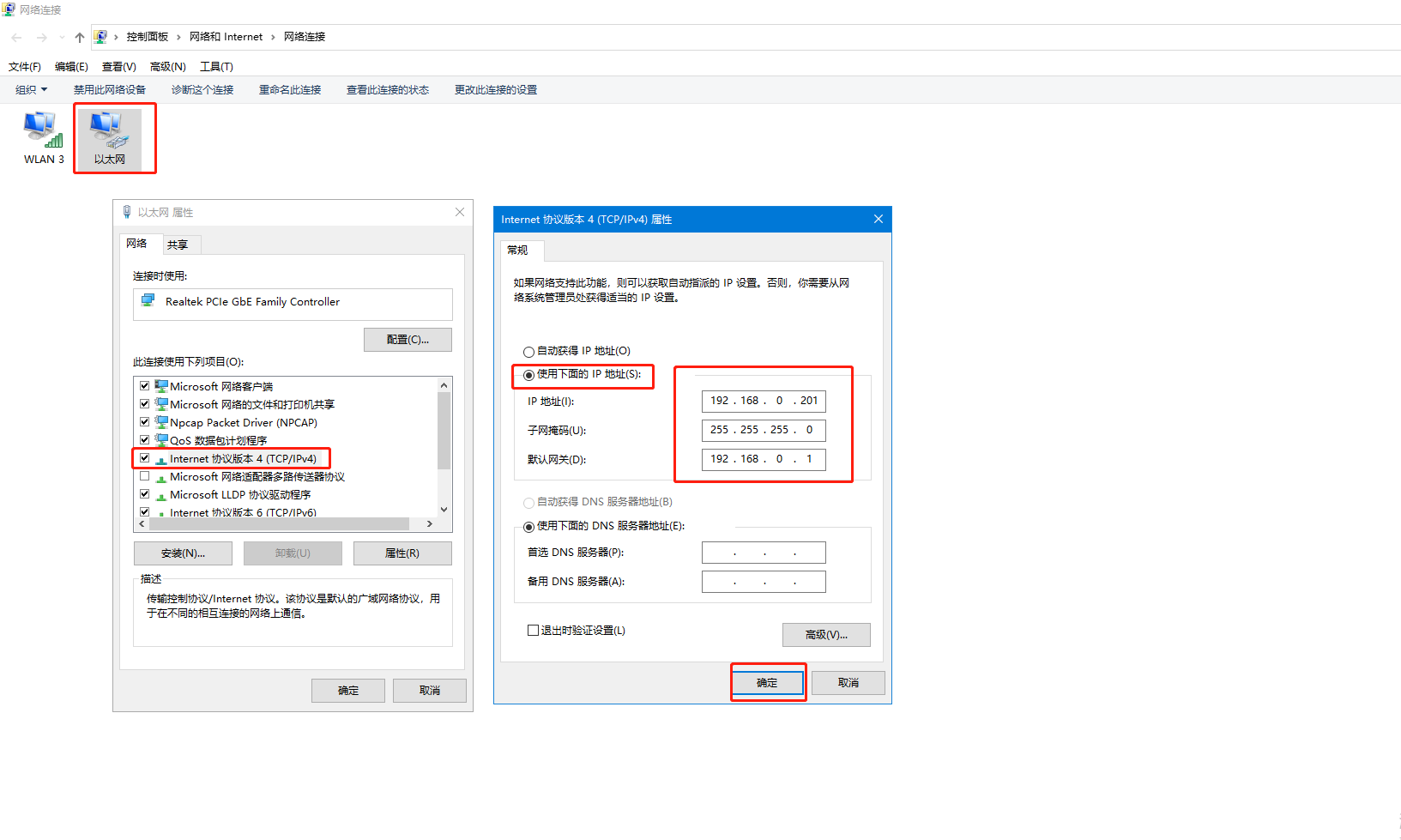

USR-TCP232-E2 网线和电脑直连,电脑设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1,构成局域网,然后产品接3.3V直流稳压电源上电。

电脑关闭防火墙,禁用其他网卡。

电脑提前下载打开H7设置软件和网络调试助手。

三、USR-TCP232-E2参数保持默认

1、局域网搜索USR-TCP232-E2 IP

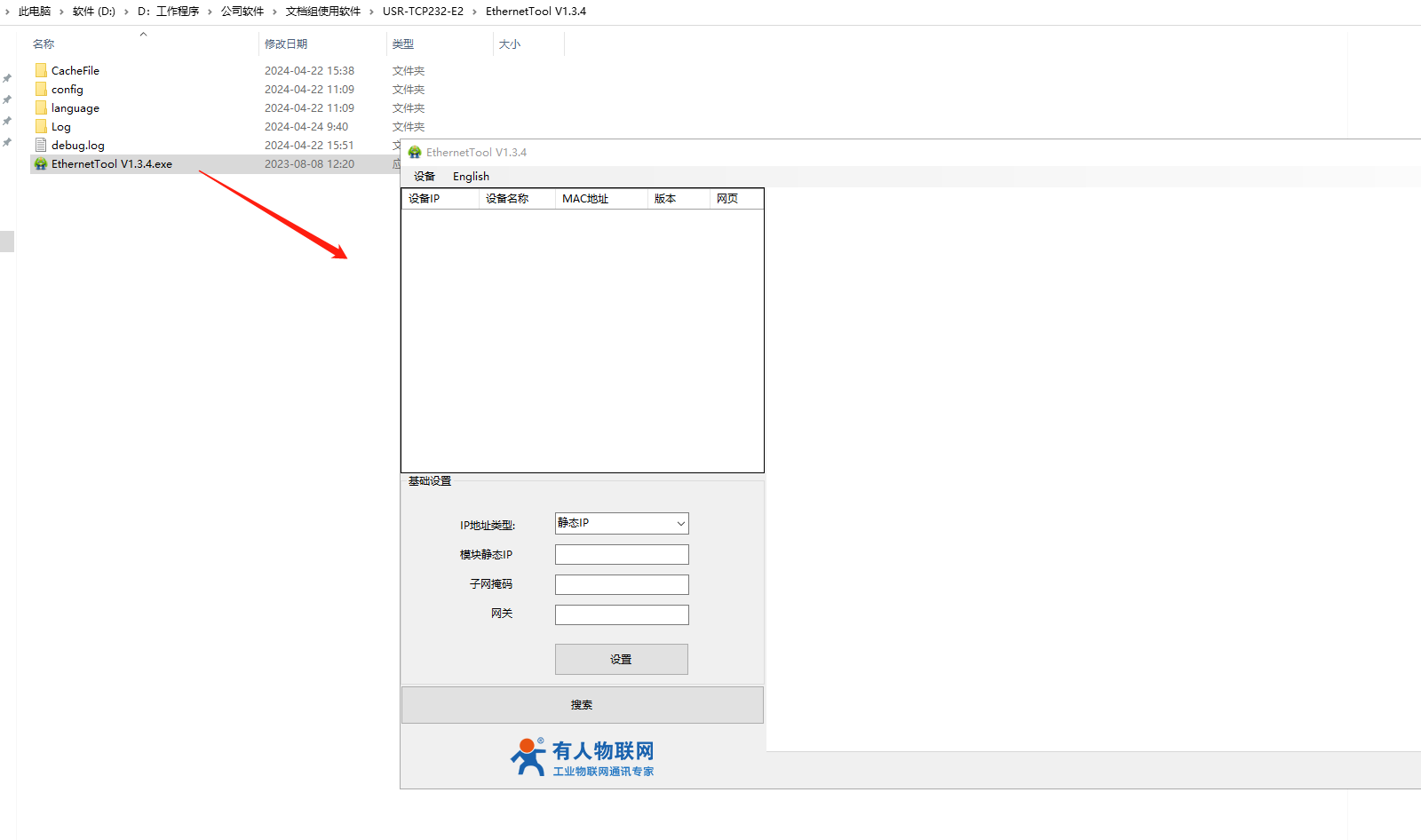

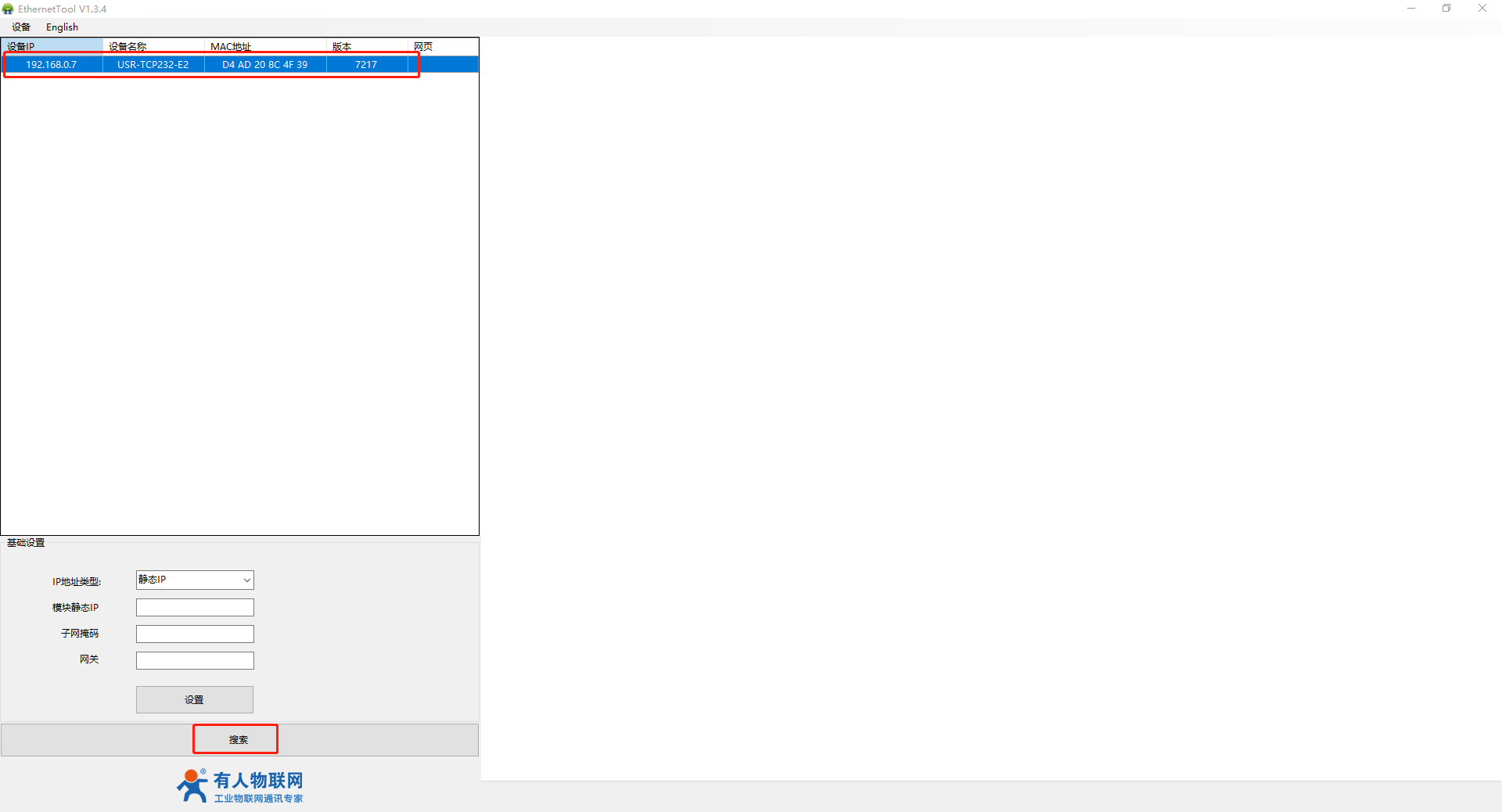

USR-TCP232-E2和电脑网线直连,打开H7软件,搜到USR-TCP232-E2的IP。

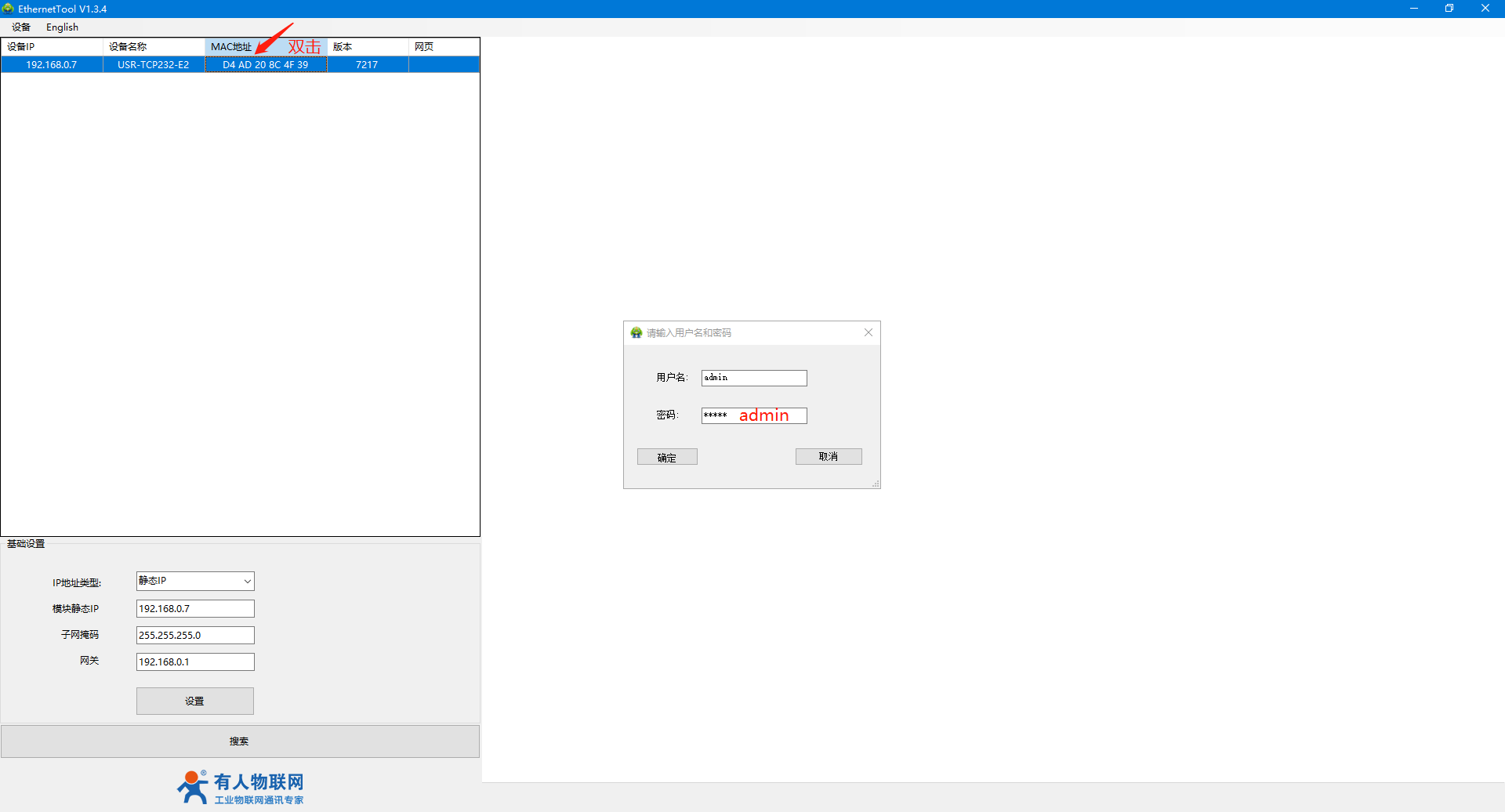

2、查看端口1参数,Socket 本地端口是23

四、网络AT指令调试步骤

1、网络AT指令功能说明

网络 AT 指令是指,在命令模式下用户通过网口与模块进行命令传递的指令集,详细指令集参考指令集。

网络 AT 指令模式:网络 AT 指令必须保证模块和电脑在同一网段,才能通过网络 AT 指令设置。

进入 AT 指令模式开始,30s 内无指令发送,模块将自动退出网络 AT 指令模式。

通过网口 UDP 广播发送向端口 48899(远程主机设置为 255.255.255.255:48899)发送 WWW.USR.CN,如果模块和电脑在同一网 段内,则会收到模块回复的信息。

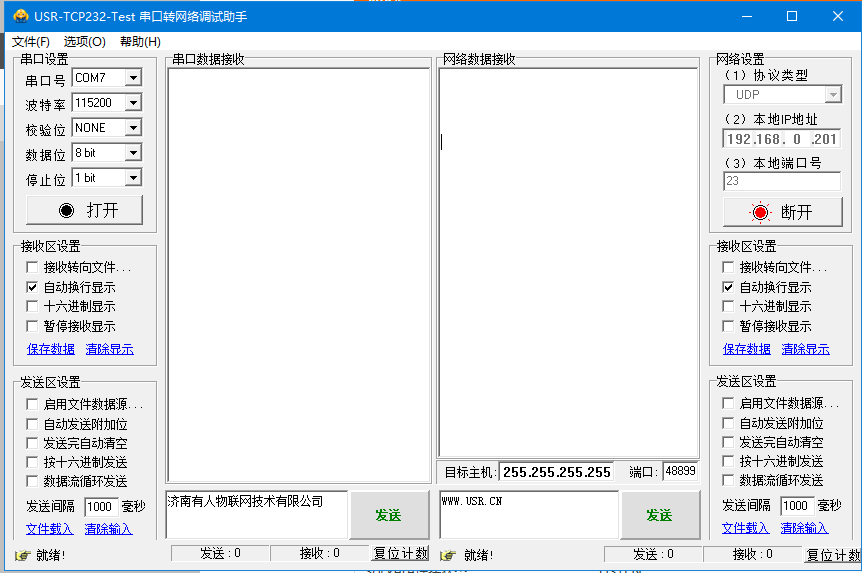

2、打开网络助手,建立UDP连接,本地IP填电脑IP 192.168.0.201 本地端口号填23

目标主机填255.255.255.255 端口48899

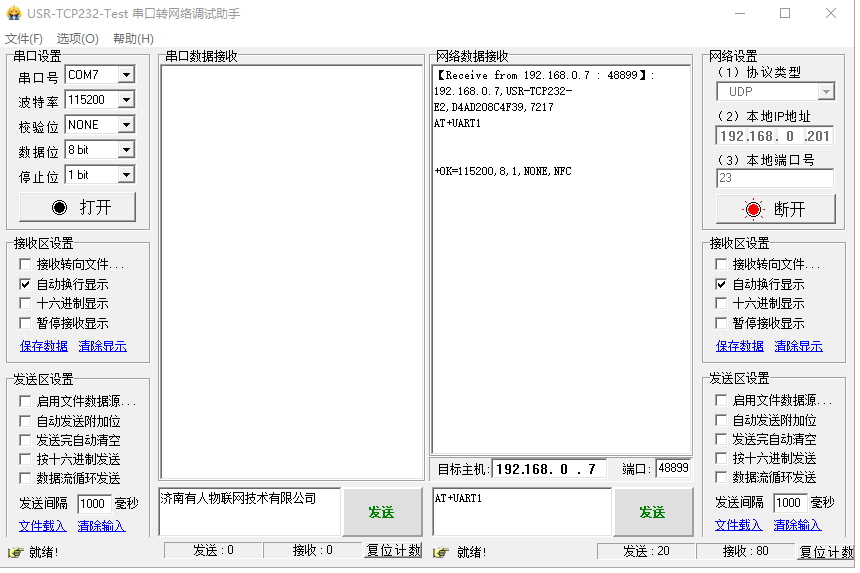

3、网络发送大写的WWW.USR.CN,网络返回IP、产品名、MAC和版本号。

4、收到USR-TCP232-E2 IP信息后,30s 内网络端发送AT+UART1,后面带回车换行发送,网络端返回AT指令内容。




编写人:金志方 编写日期:2024-05-21

审核人:金志方 审核日期:2024-05-21

订正版本:V1.0 订正内容:初稿
