一、资料下载

USR-WIFI232-A2软件设计手册：https://www.usr.cn/Download/358.html

USR-WIFI232-A2 设置软件：https://www.usr.cn/Download/707.html

测试底板：https://www.usr.cn/Product/44.html

【USR-VCOM】 有人虚拟串口软件(有人云版) V5.0.1：https://www.usr.cn/Download/924.html

二、硬件连接

1、所需物品

USR-WIFI232-A2 模块 1个

USR-WIFI232-A2 测试底板 1个

12V电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

USR-WIFI232-A2 的232串口接USB串口线到电脑USB口，接好天线，然后产品接12V电源适配器上电。

3、查看端口号

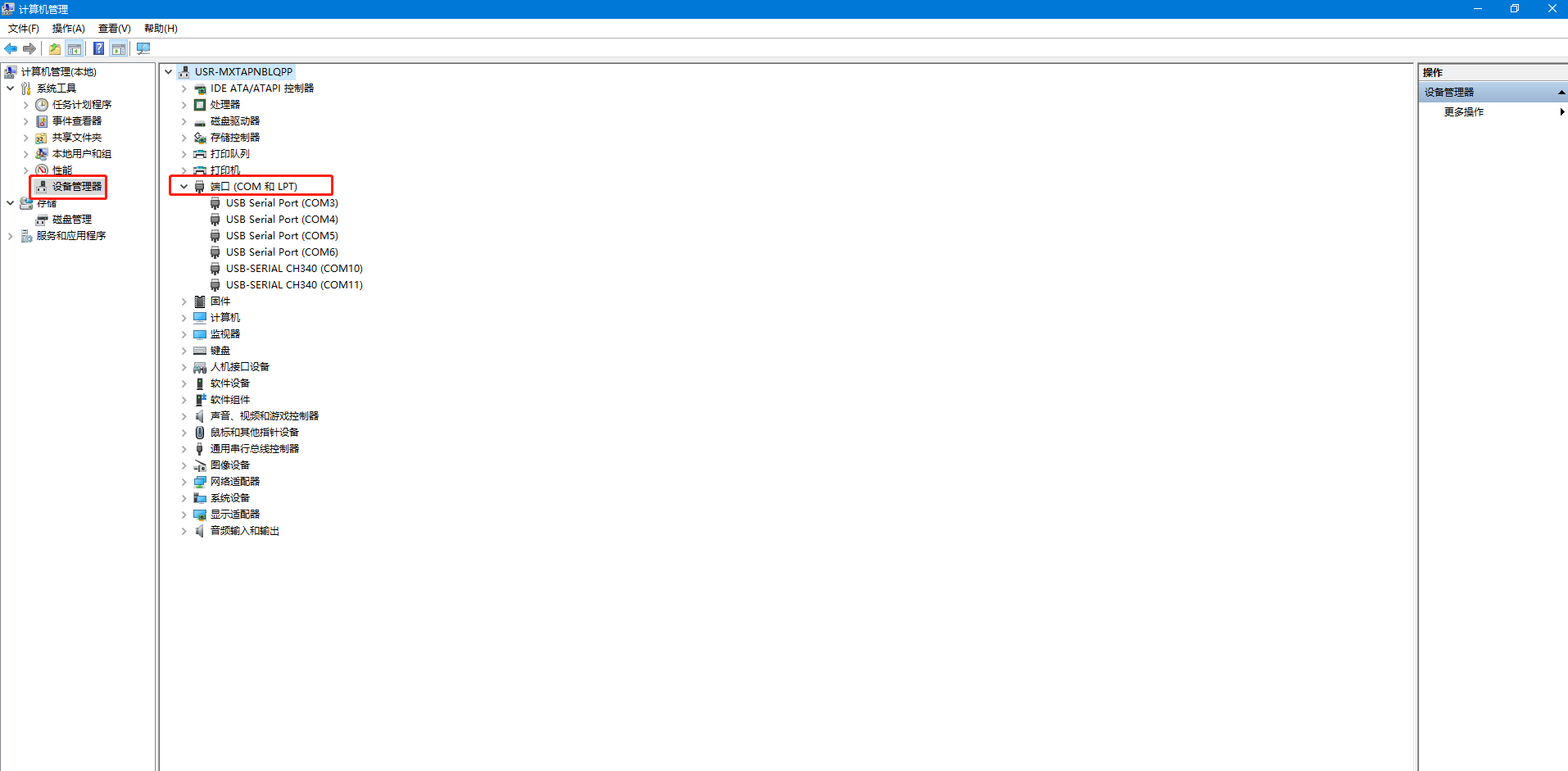

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-WIFI232-A2的USB-RS232串口线COM口号，COM4。

三、有人云参数设置

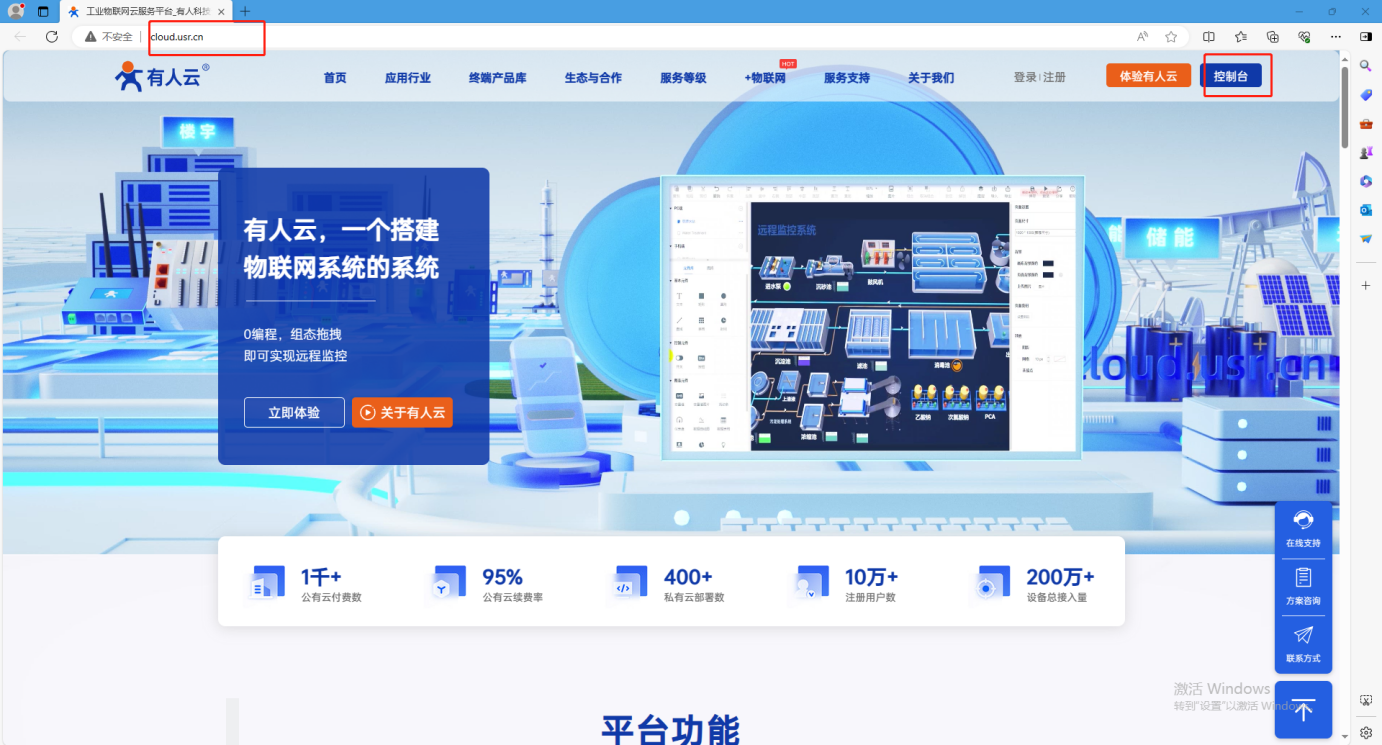

1、登录有人云账号

www.usr.cn 点击有人云跳转到登录页面。

2、添加有人产品

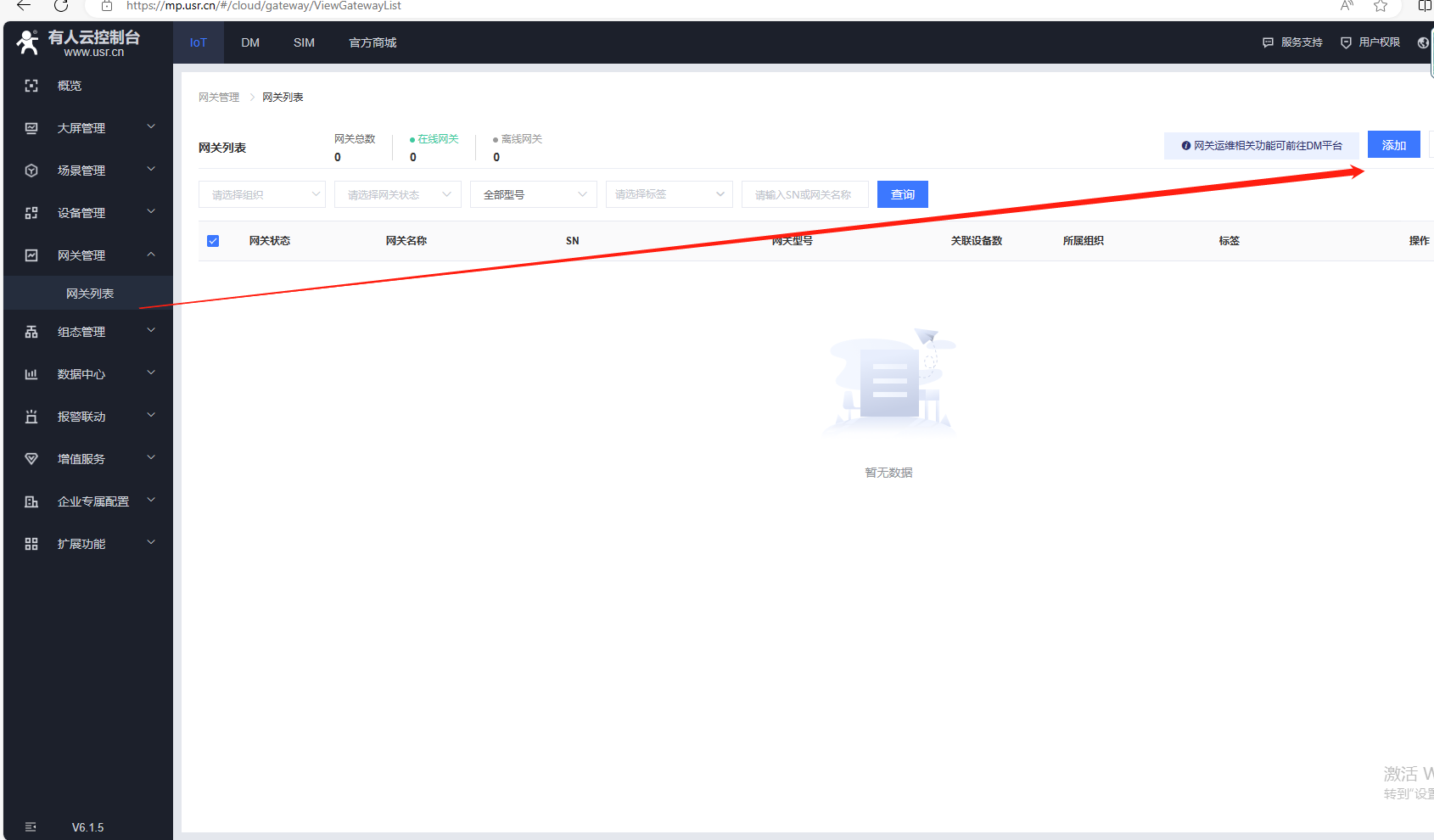

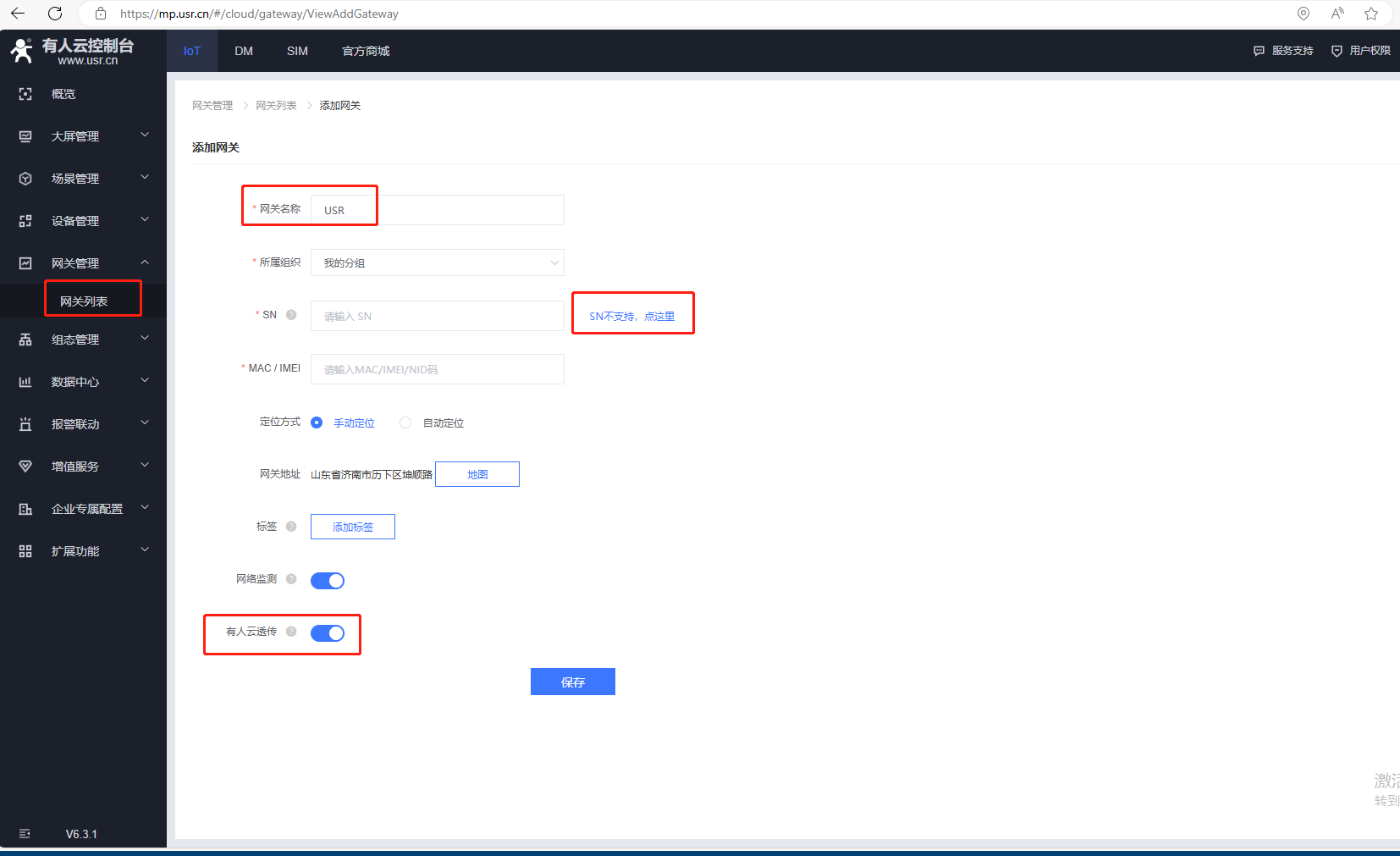

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）选择不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在有人云上添加设备，勾选有人云透传。

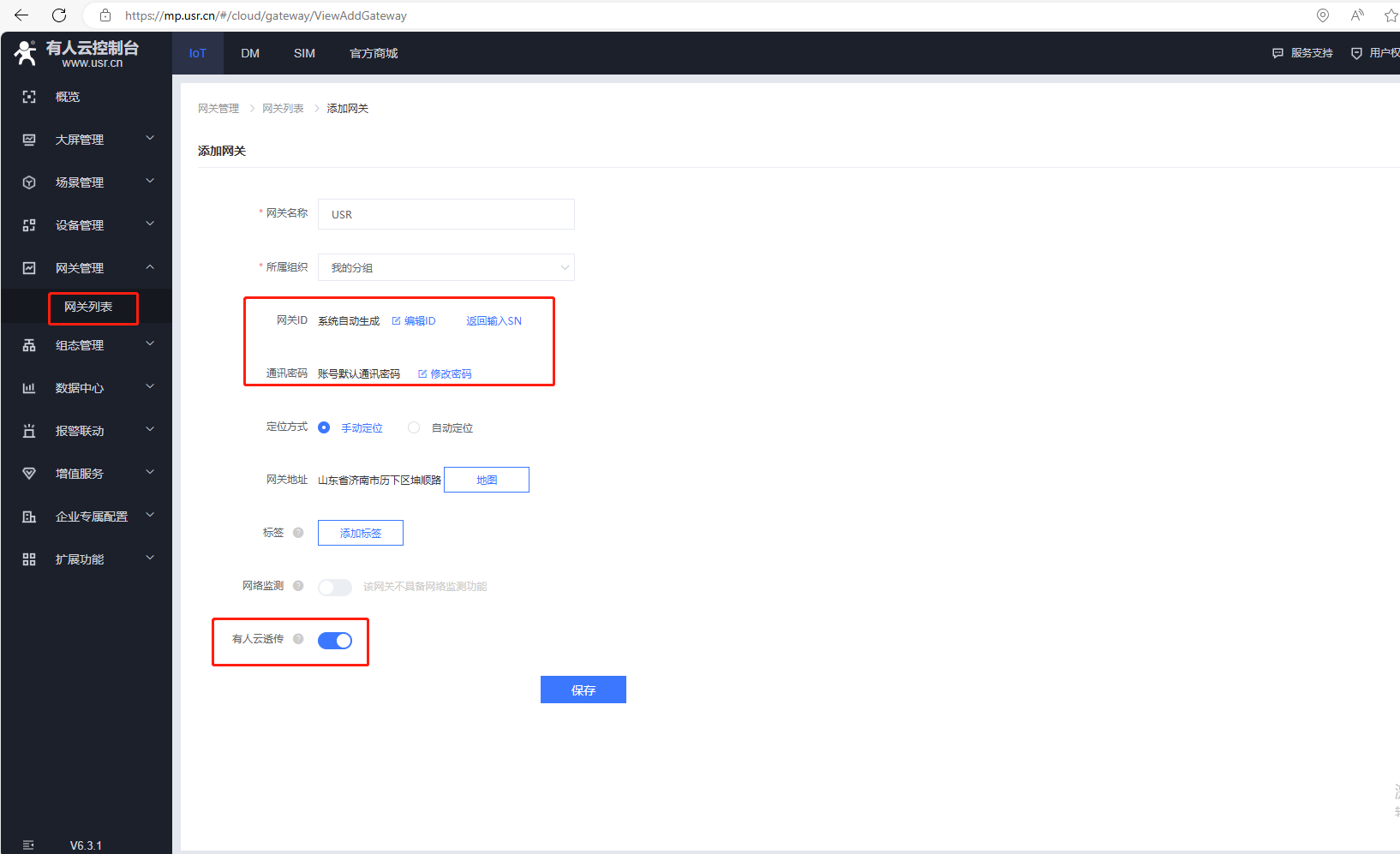

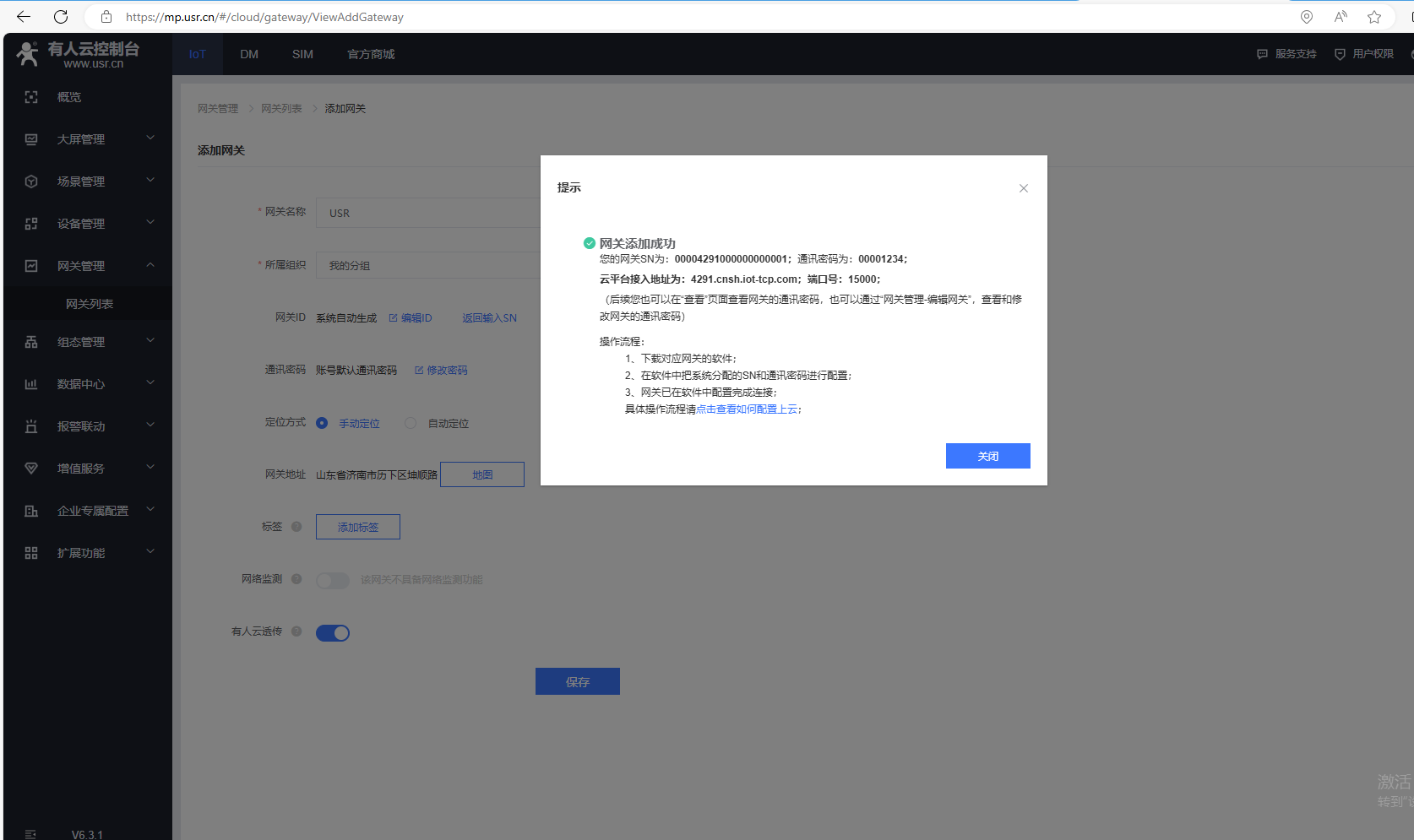

网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。

四、USR-WIFI232-A2参数设置

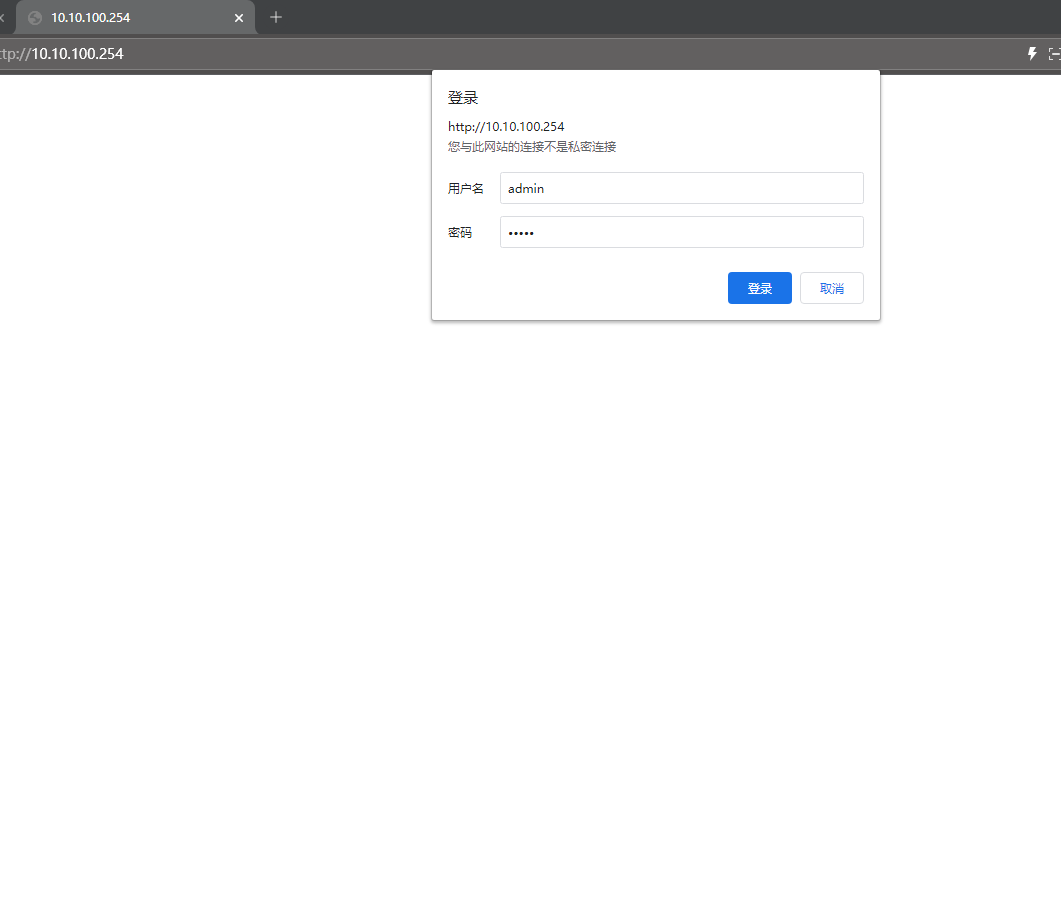

1、电脑连接USR-WIFI232-A2的WiFi，浏览器输入10.10.100.254登陆网页

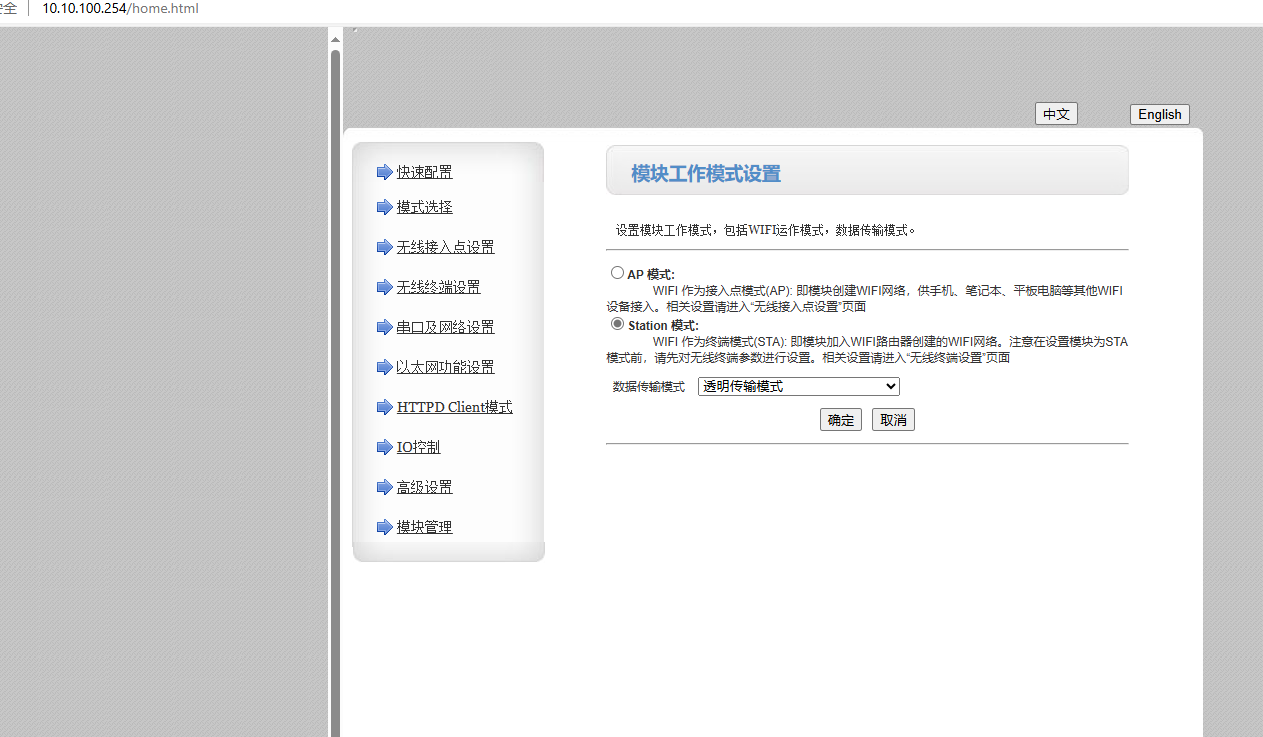

2、模式设置STA模式

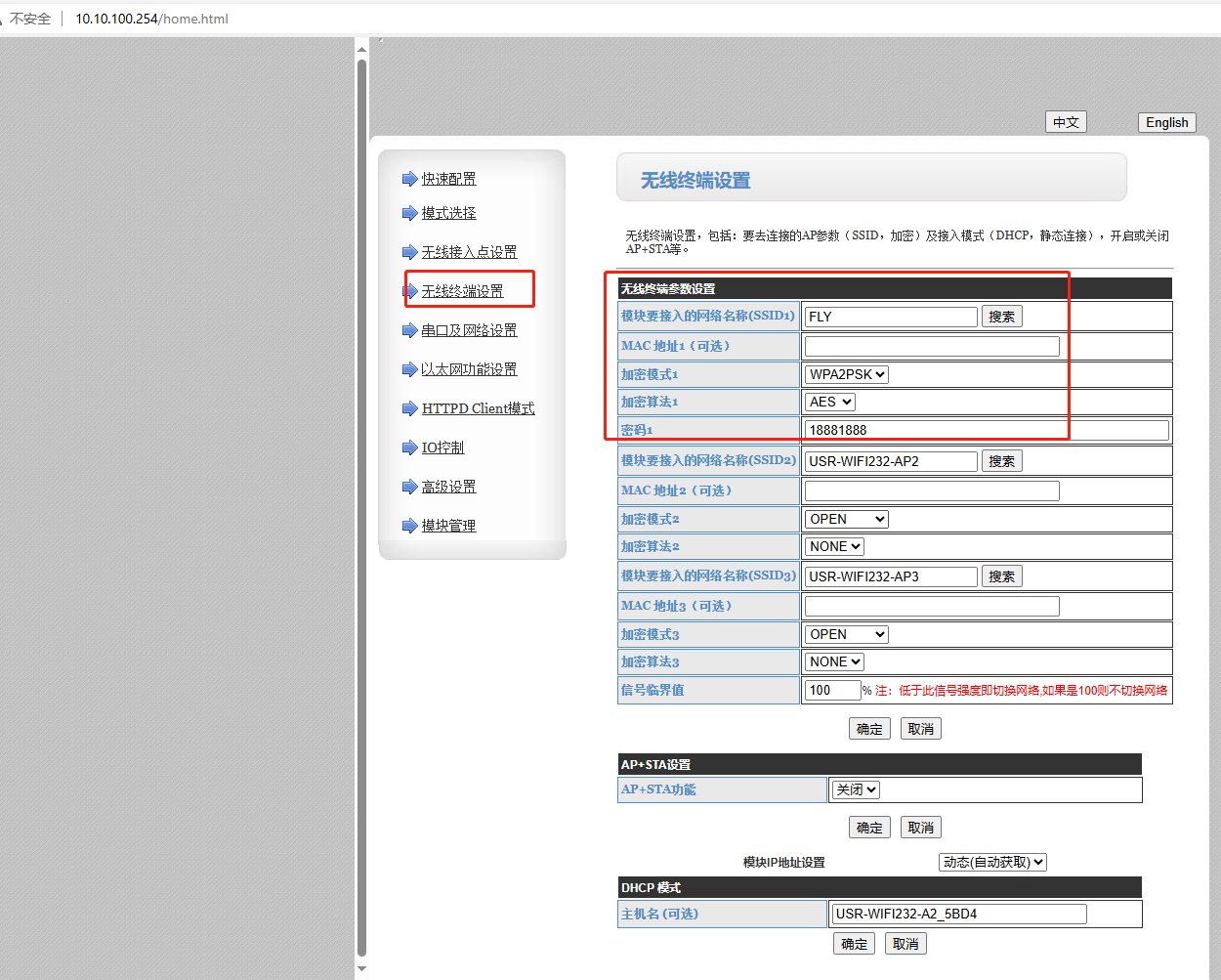

3、无线终端配置

设置要连接的路由器WiFi和密码，点击确定。

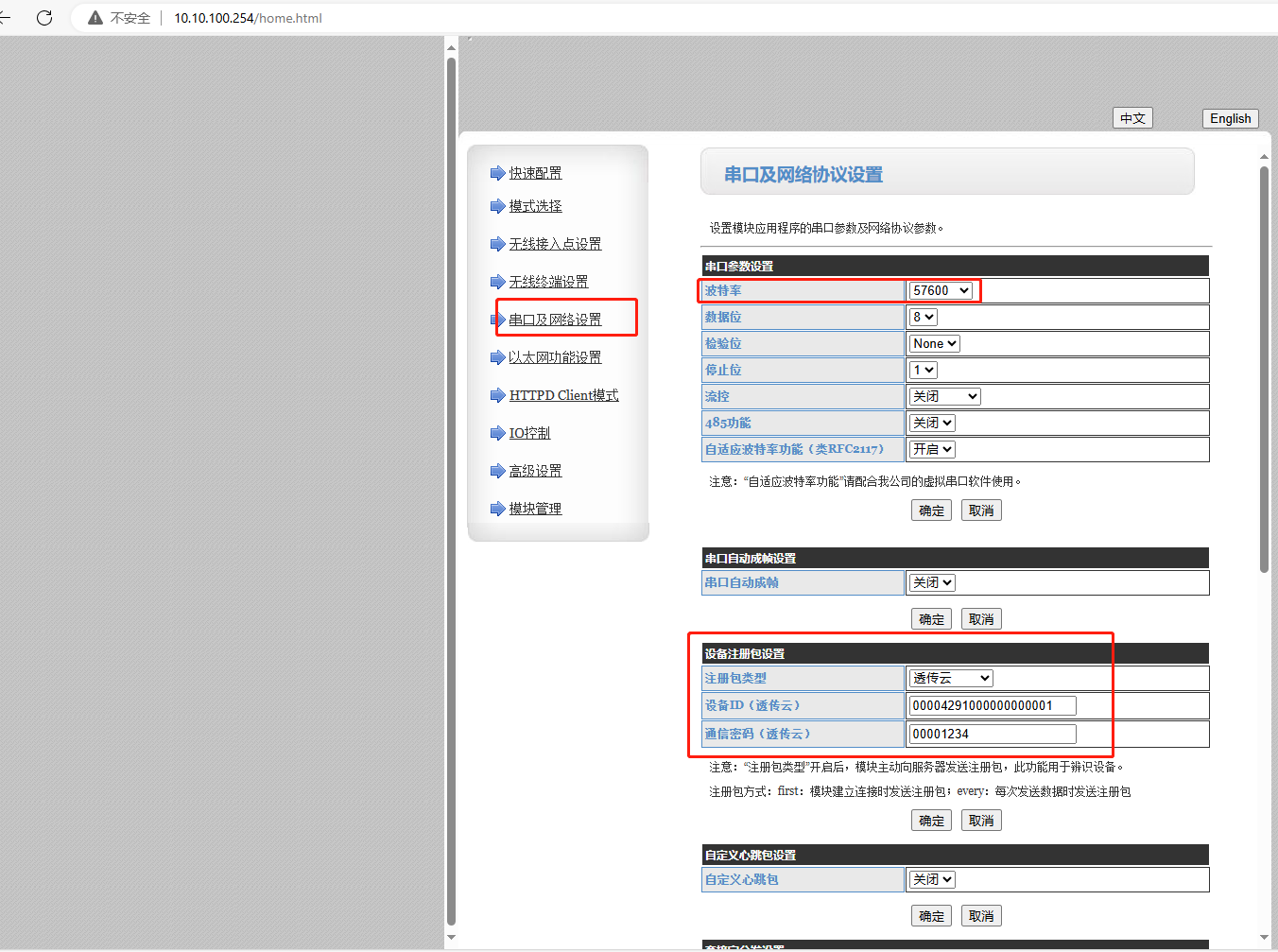

4、串口及网络设置

串口参数波特率57600。

开启注册包，选择透传云，设备ID填添加有人云的ID 00004291000000000001，通信密码填00001234，点击确定。

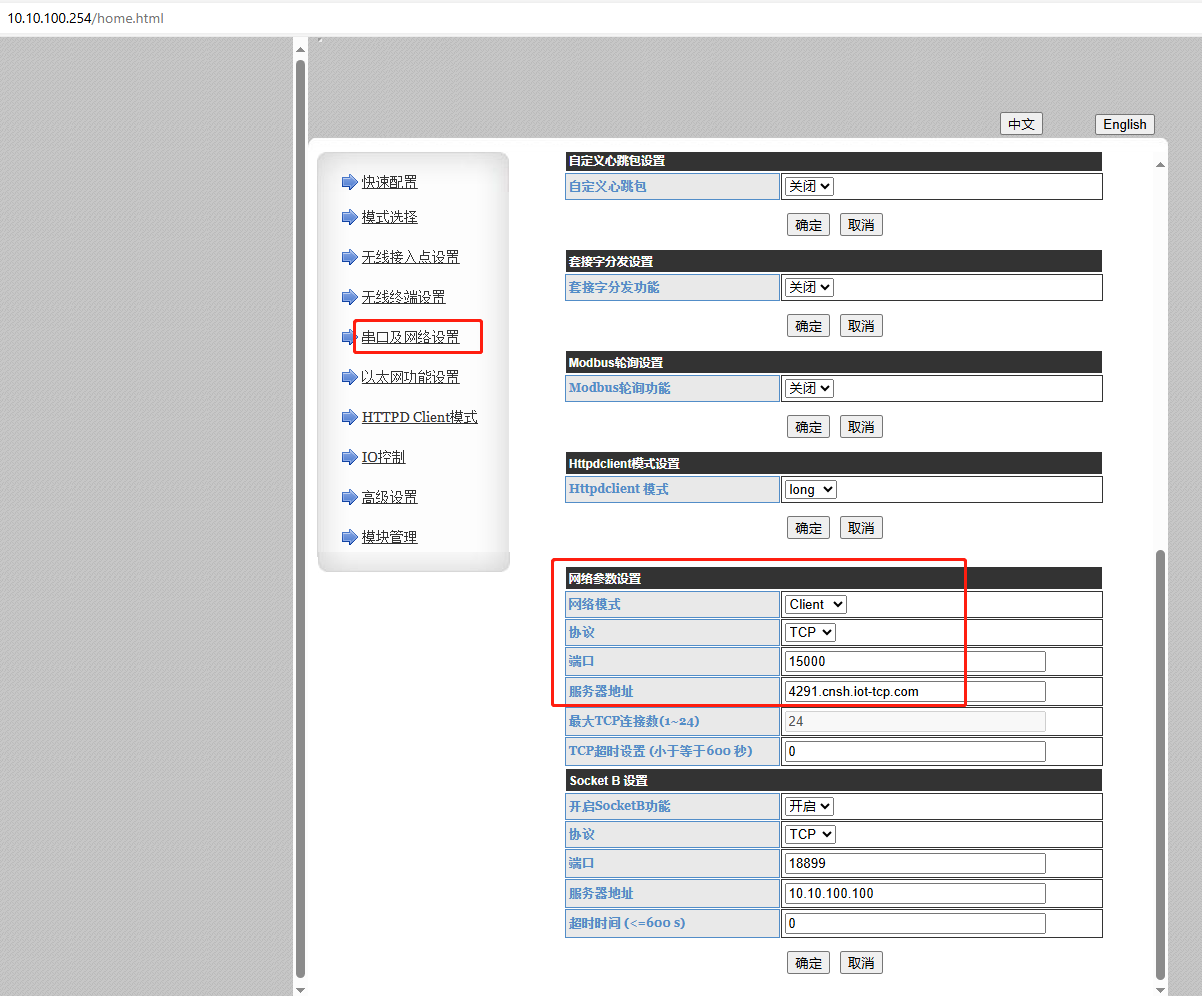

网络参数模式CLient，协议TCP，端口15000，服务器地址填4291.cnsh.iot-tcp.com。

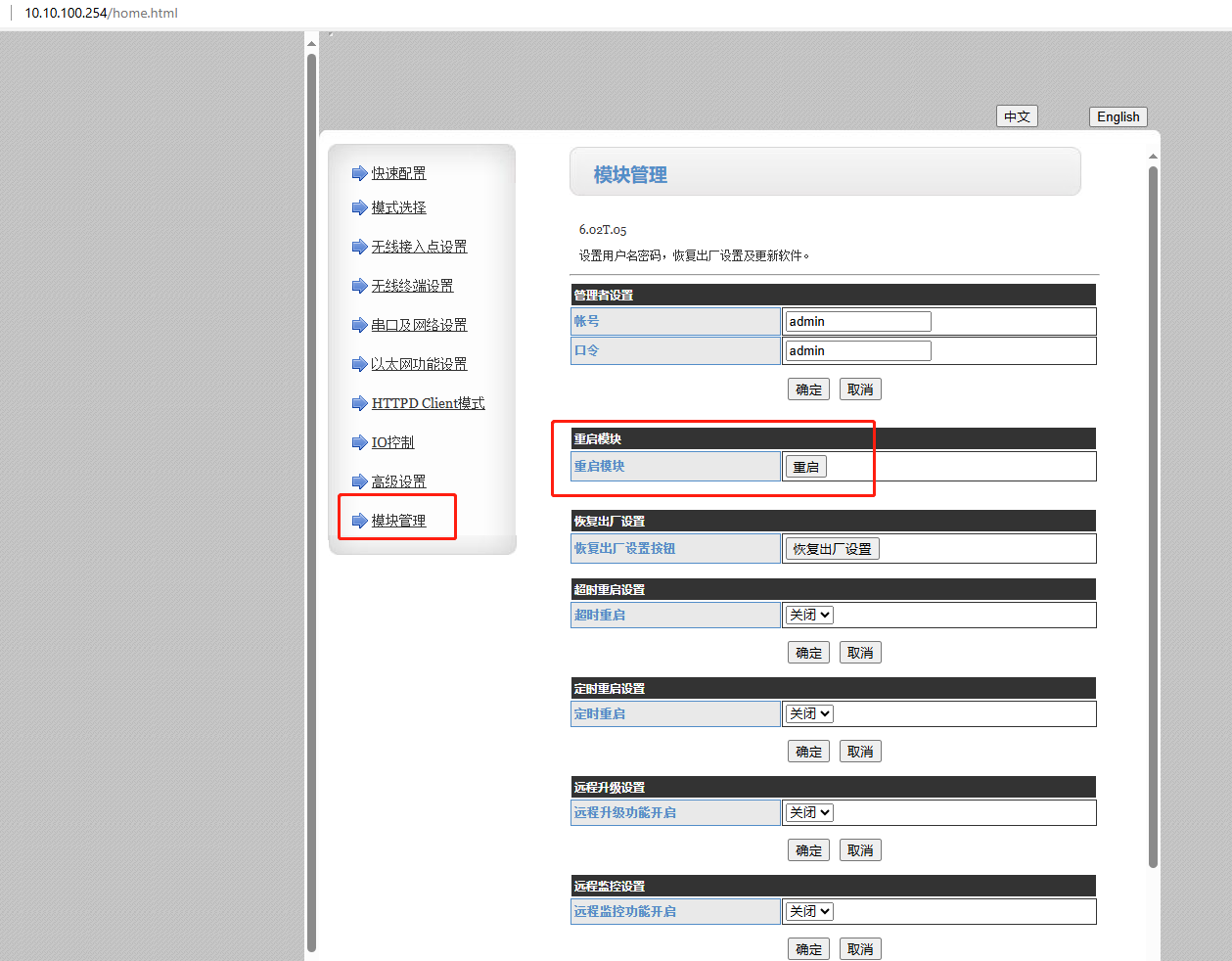

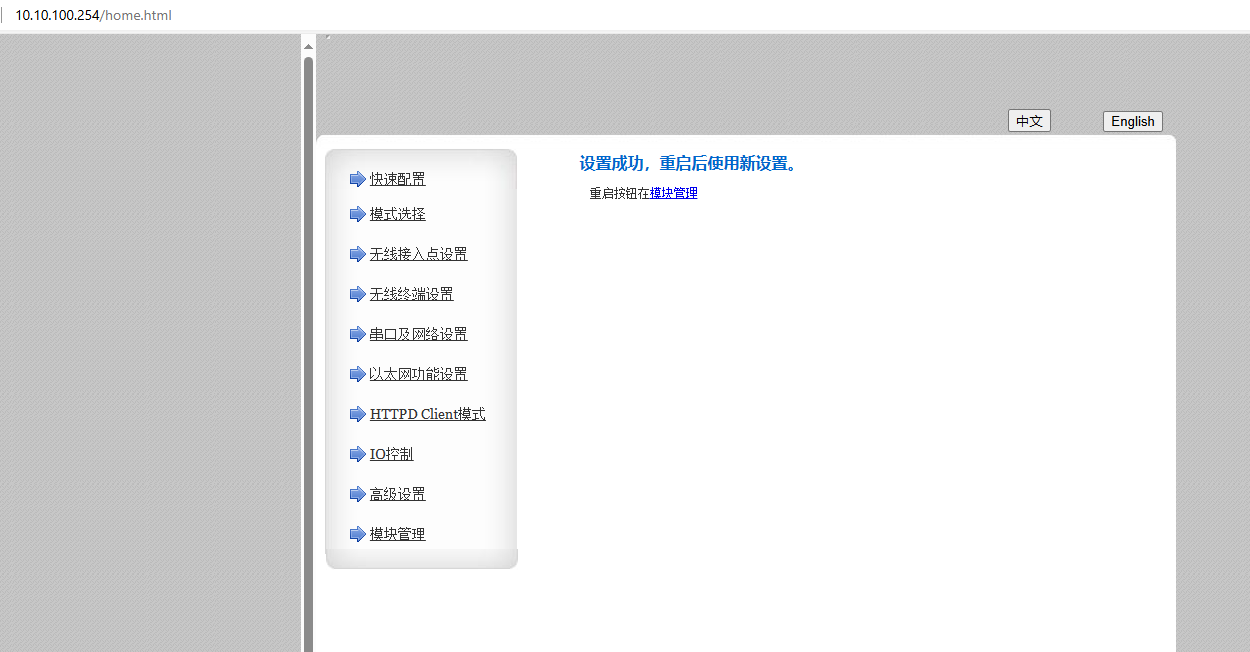

5、模块重启

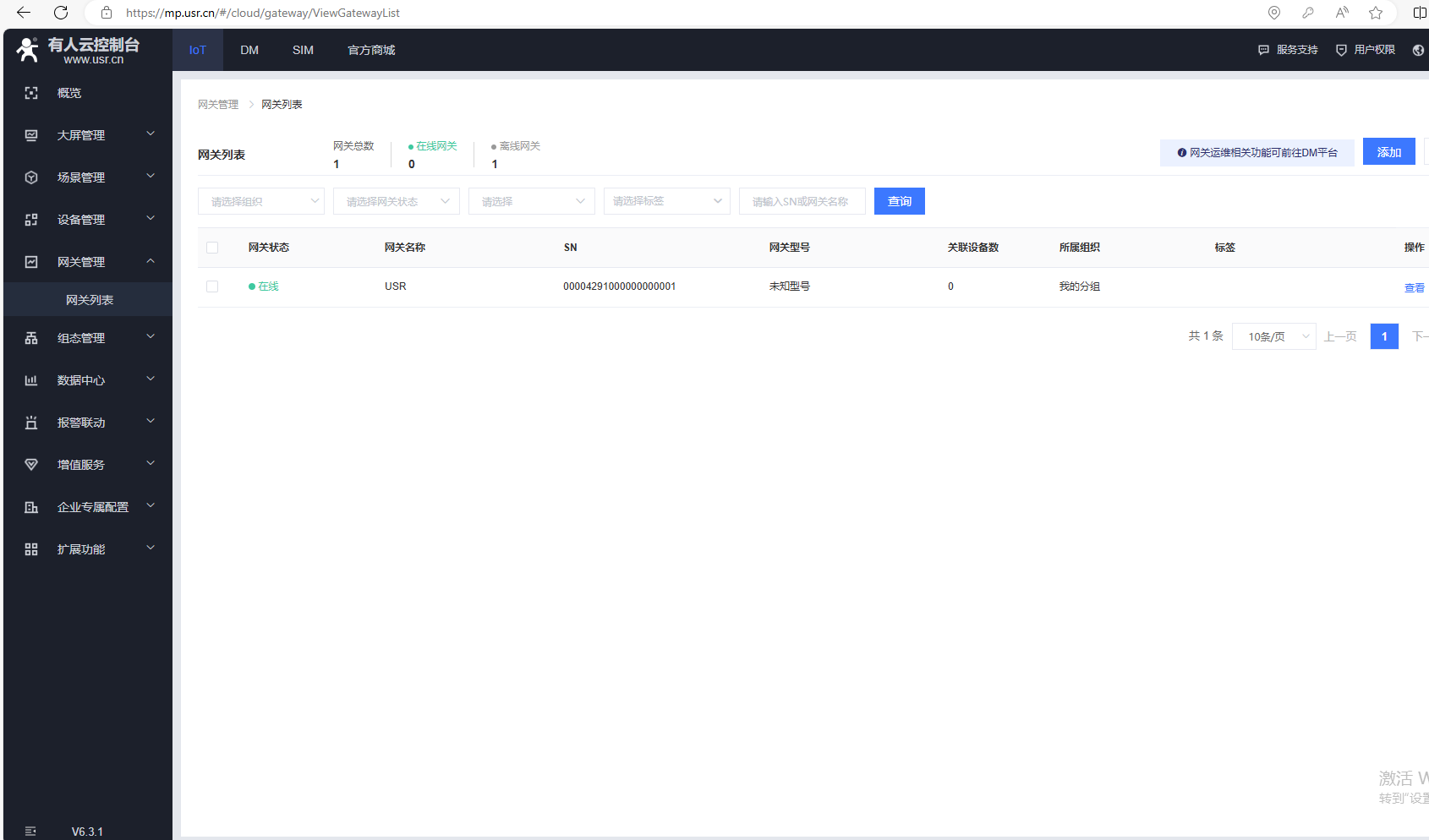

6、有人云设备在线

五、创建虚拟串口

1、电脑下载并安装有人公司虚拟串口软件V5.0.1版本

下载安装之前，需要关闭防火墙。

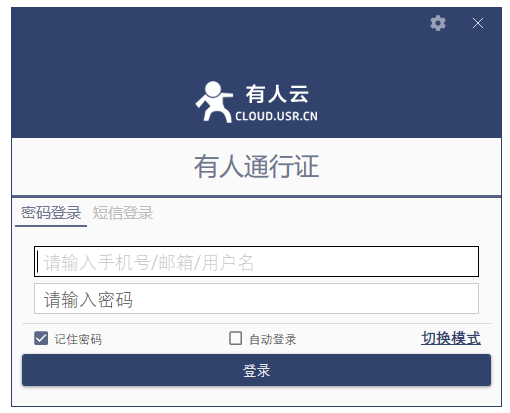

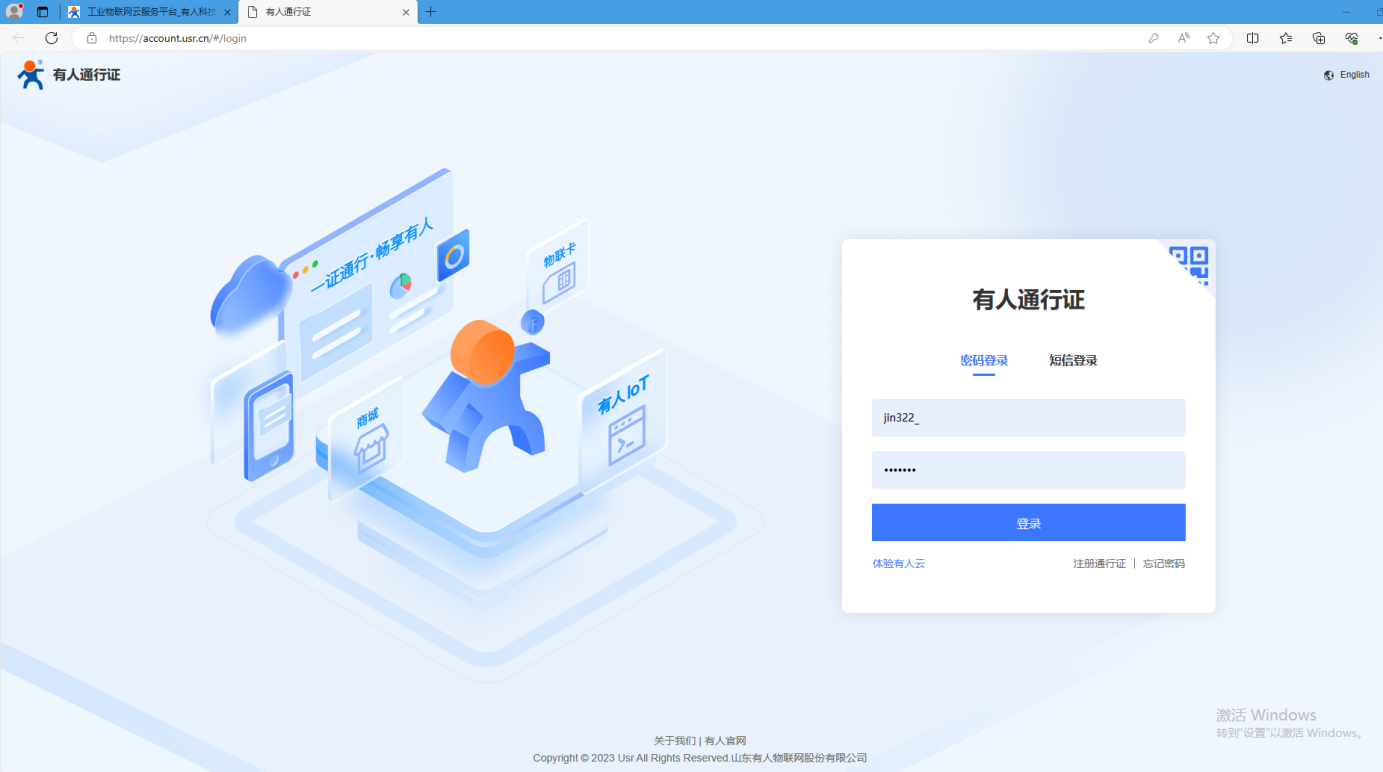

2、打开虚拟串口软件（V5版本），点击登录，输入个人的有人云账号和密码，登录。

3、创建虚拟串口

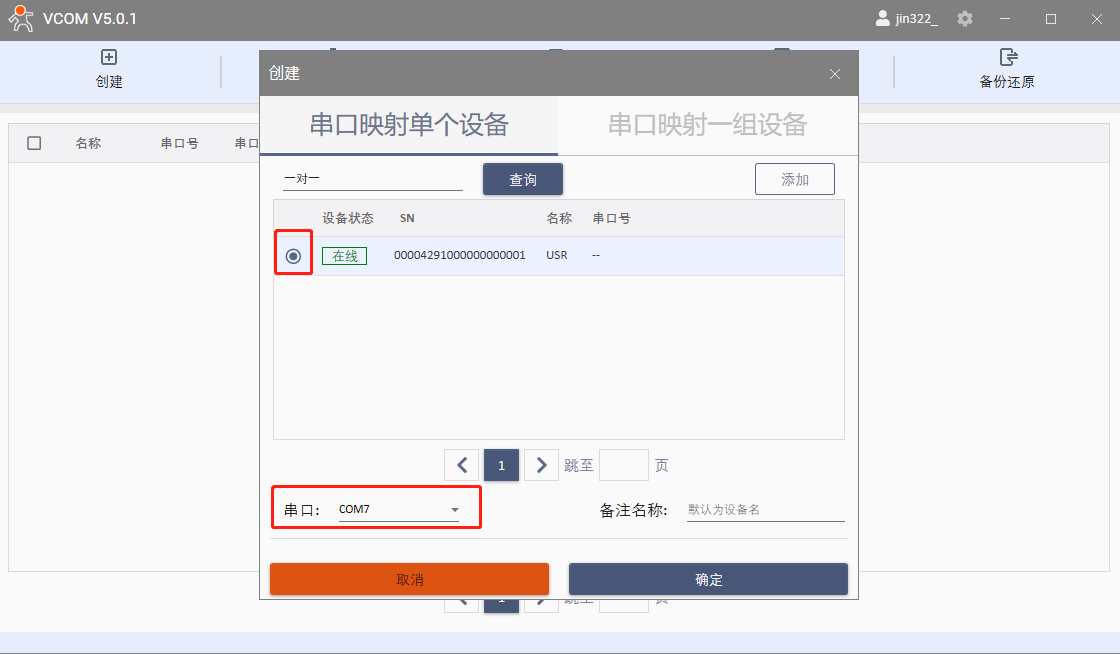

选择串口映射单个设备，勾选在线的有人产品USR，用空闲的COM7作为虚拟串口的COM口号，点击确定。

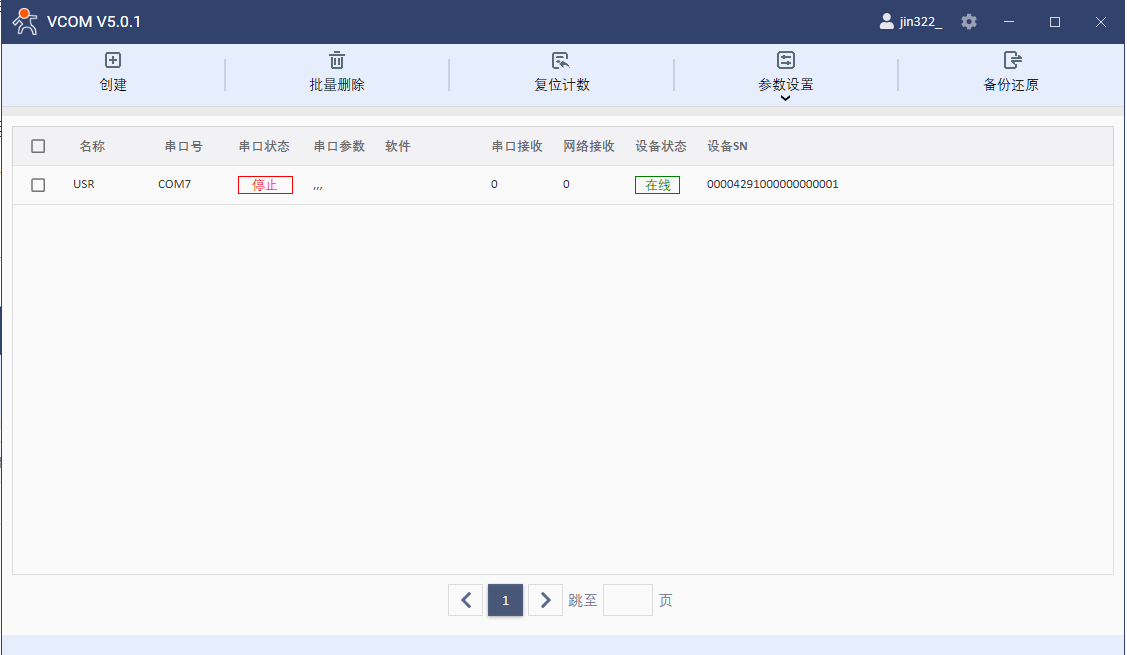

添加完，串口状态是停止。

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看新建的虚拟串口COM7。

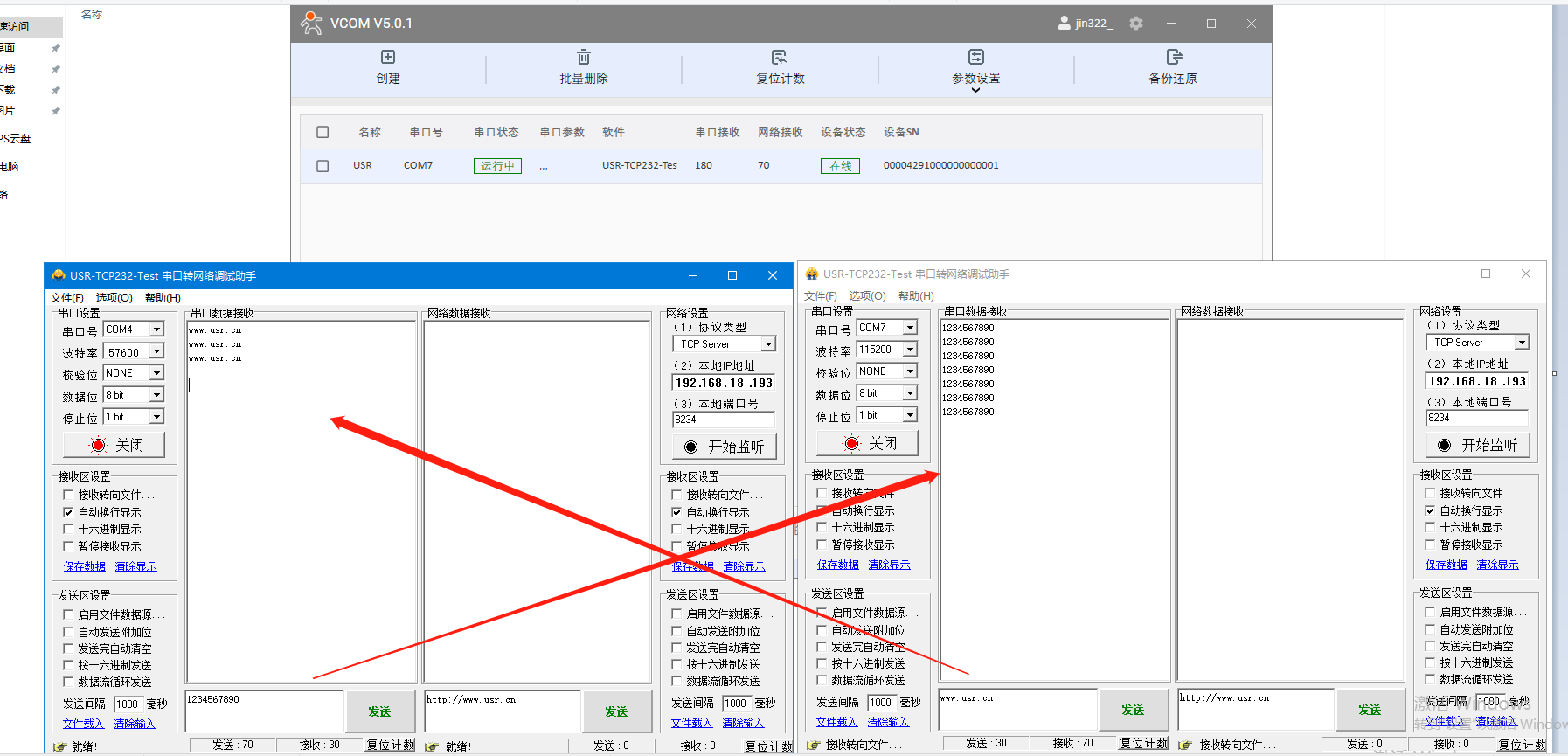

六、通讯测试

1、打开2个串口助手，分别用有人产品实际USB串口COM4打开串口，另一个串口助手用虚拟串口COM7打开串口。

2、实际串口和虚拟串口之间测试数据通讯。

编写人：金志方 编写日期：2024-07-04

审核人：金志方 审核日期：2024-07-04

订正版本：V1.0 订正内容：初稿
