USR-WIFI232-B2连接有人云（V6)云端轮询示例
一、资料下载
USR-WIFI232-B2软件设计手册：https://www.usr.cn/Download/356.html
USR-WIFI232-B2 设置软件：https://www.usr.cn/Download/707.html
测试底板：https://www.usr.cn/Product/44.html
如果有实际MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试有人云云端轮询采集从机数据功能。
如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。
二、硬件连接
1、所需物品
USR-WIFI232-B2 模块 1个
USR-WIFI232-B2 测试底板 1个
12V电源适配器 1个
USB-RS232串口线 1条
笔记本电脑 1台
2、硬件连接
USR-WIFI232-B2 的232串口接USB串口线到电脑USB口，接好天线，然后产品接12V电源适配器上电。
3、查看端口号

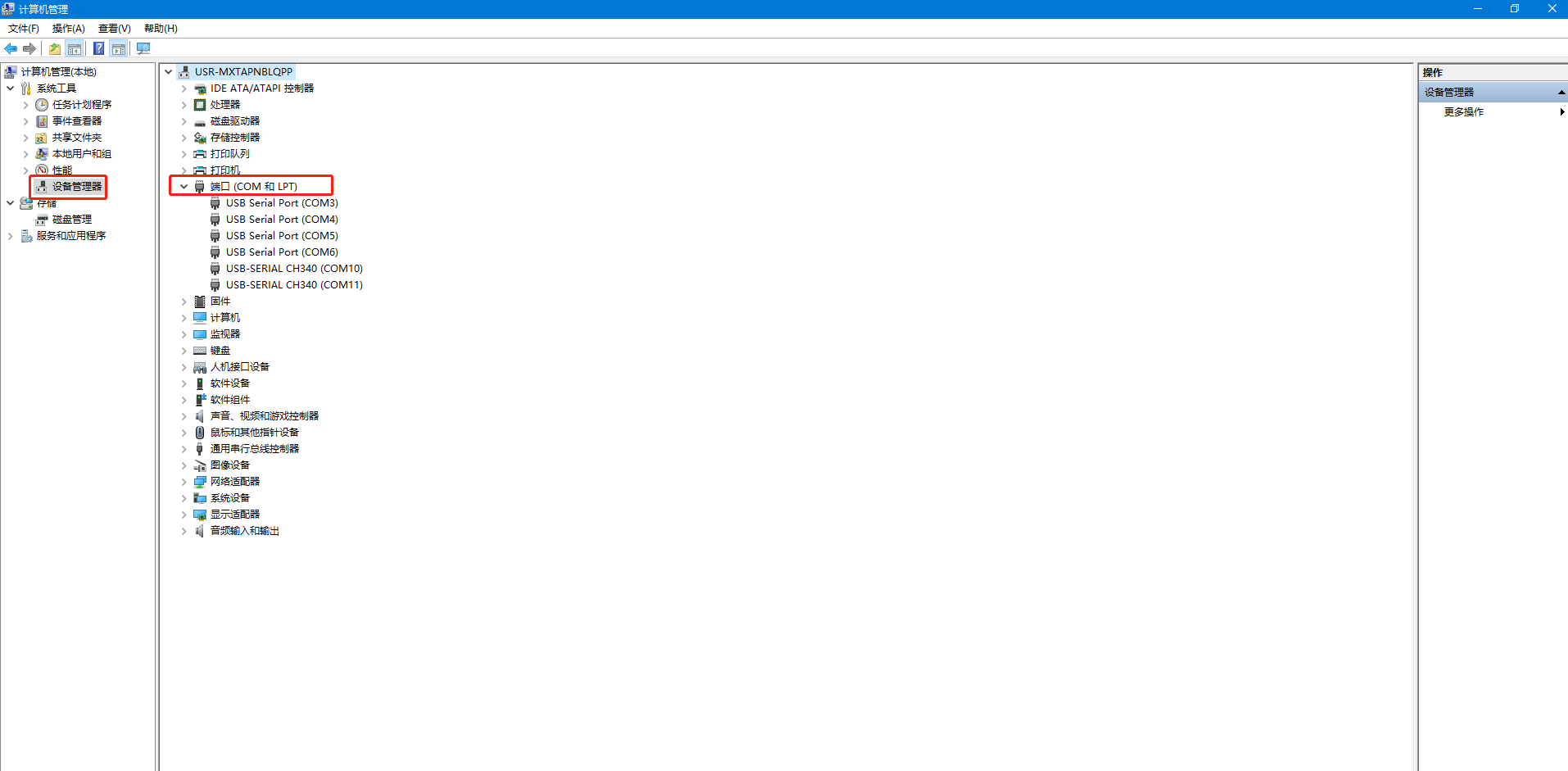

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-WIFI232-B2的USB-RS232串口线COM口号，COM3。
三、有人云参数设置

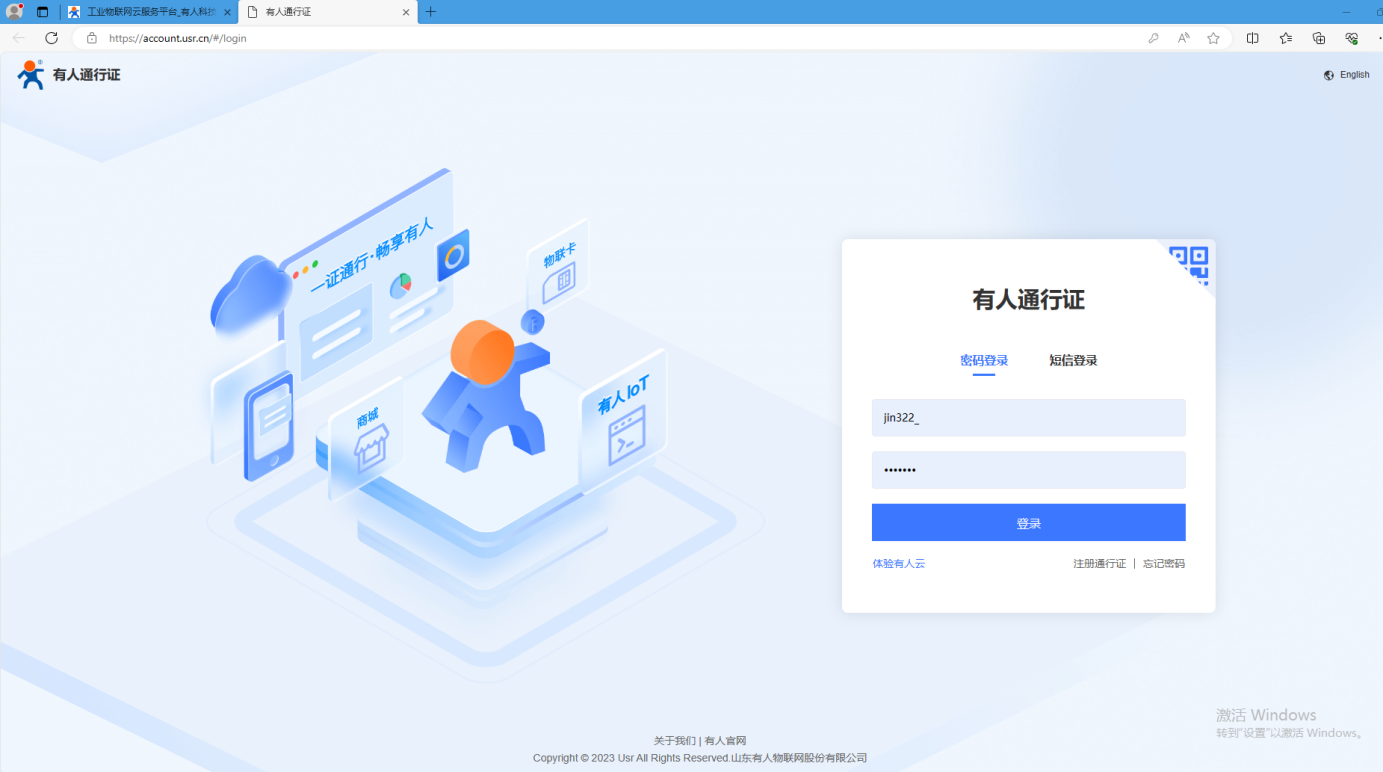

1、登录有人云账号

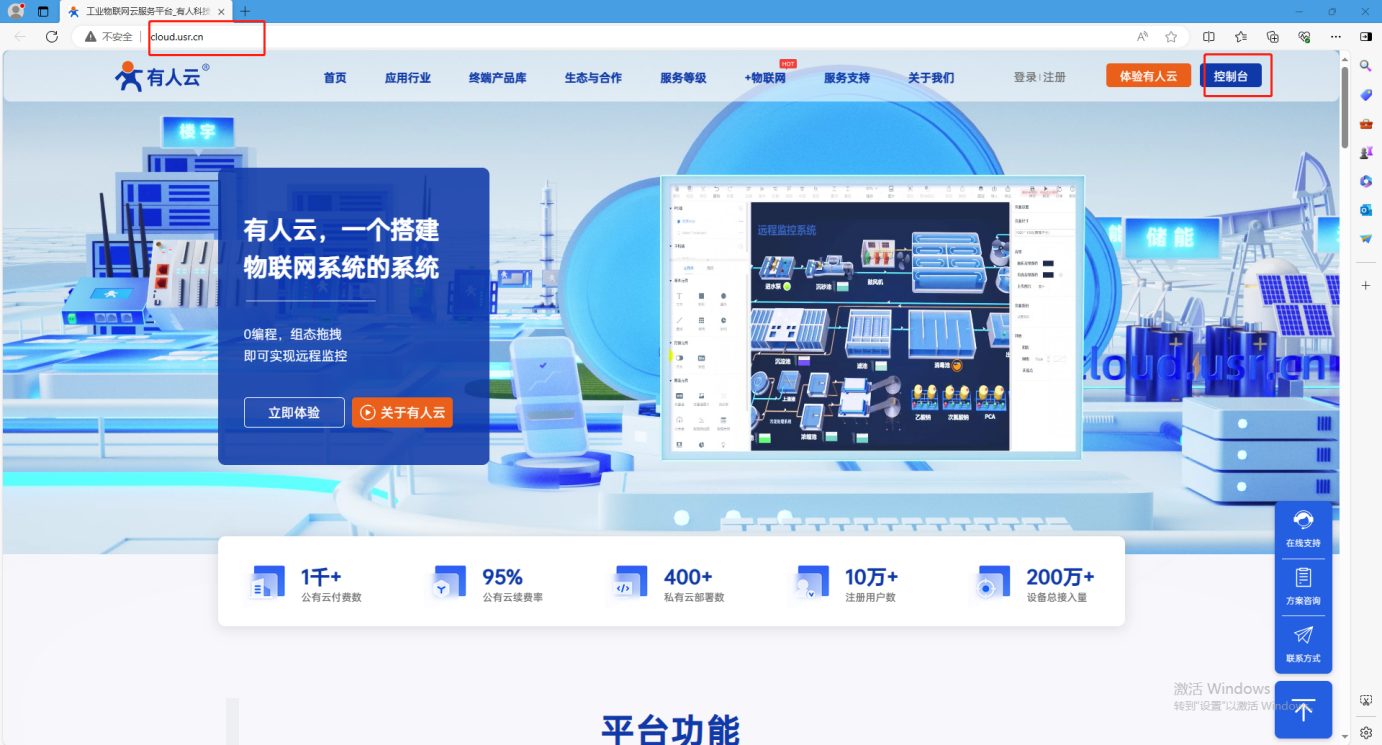

www.usr.cn 点击有人云跳转到登录页面。
2、添加USR-WIFI232-B2设备

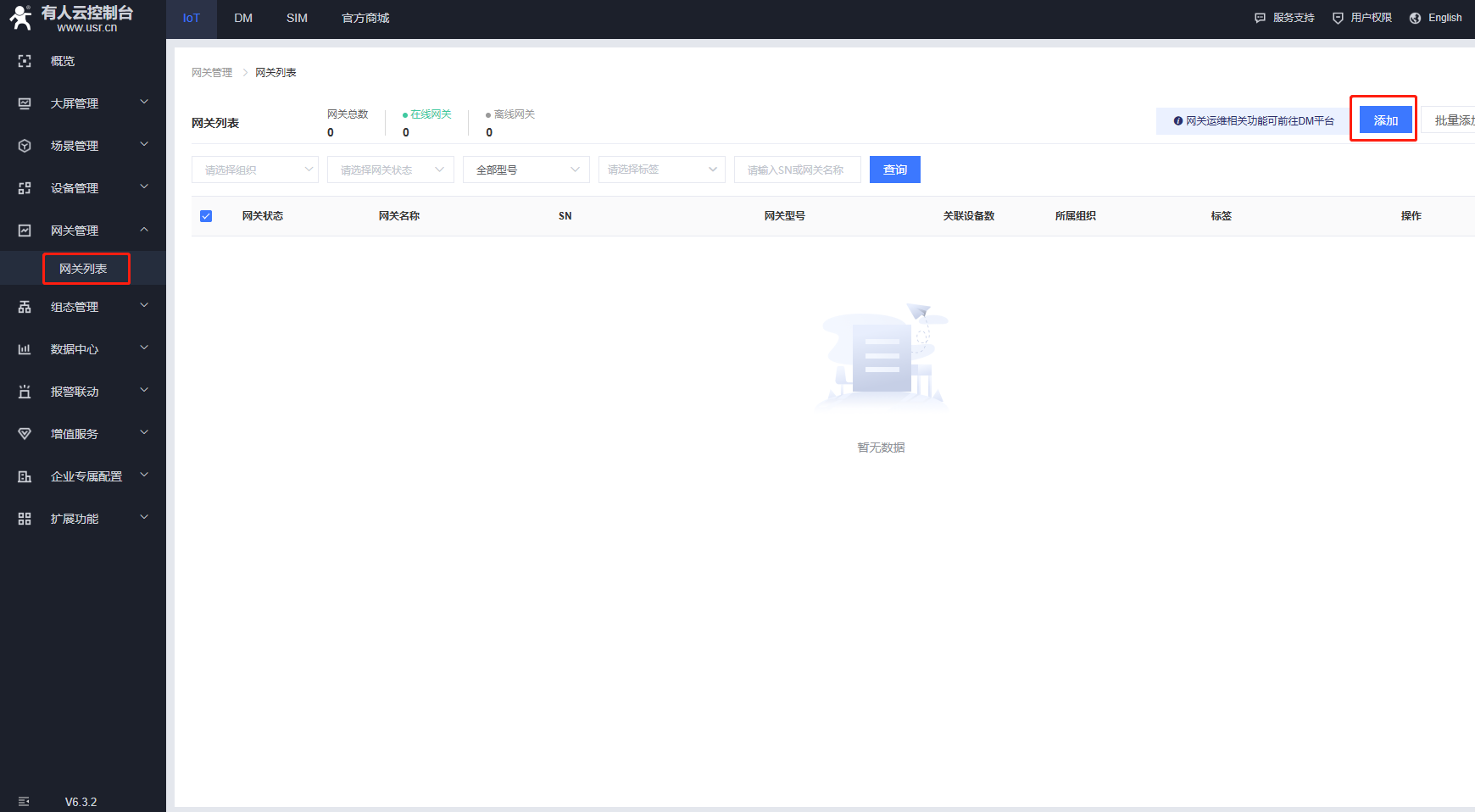

（1）点击网关管理，网关列表，点击添加，点击单个添加。

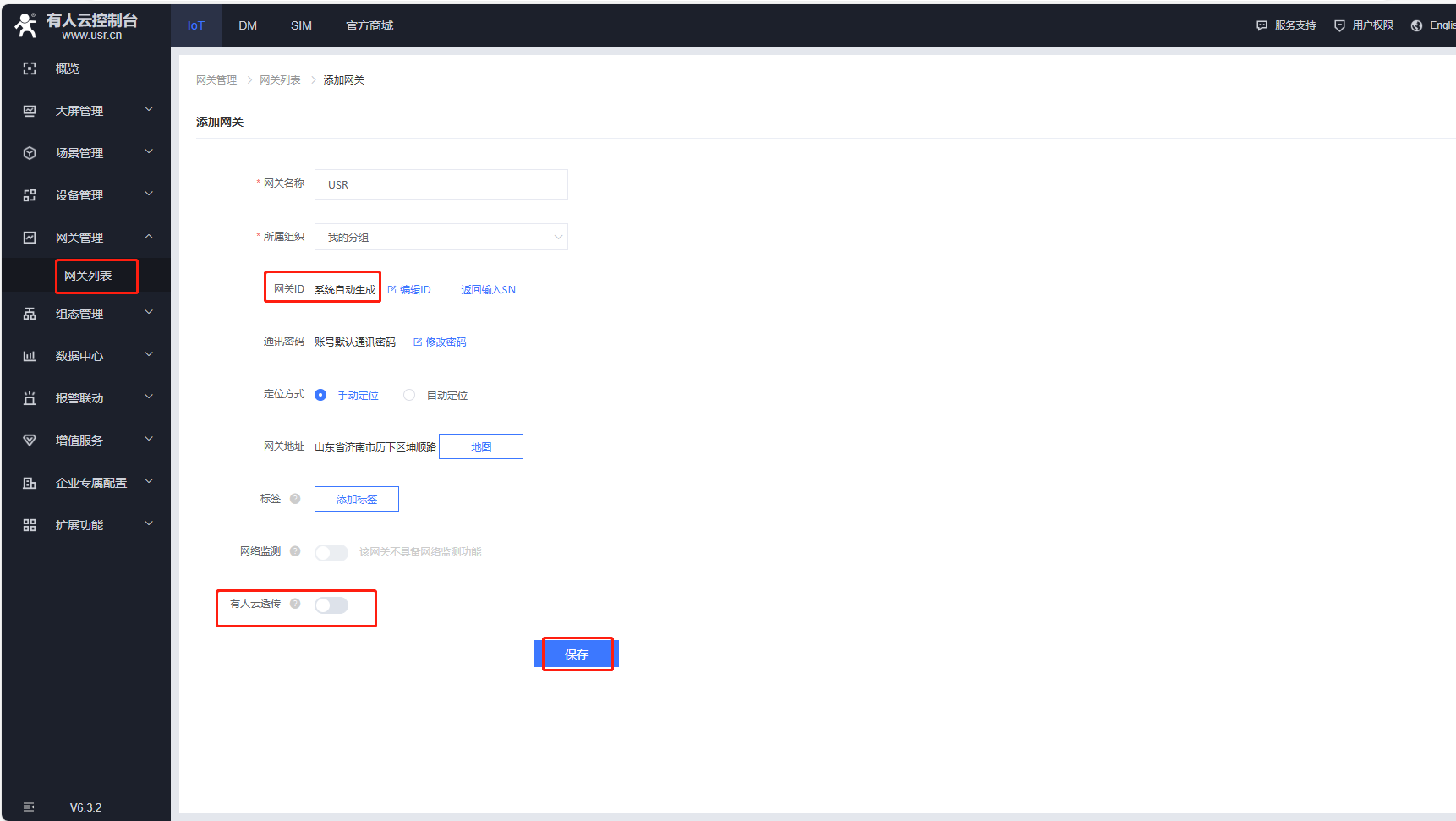

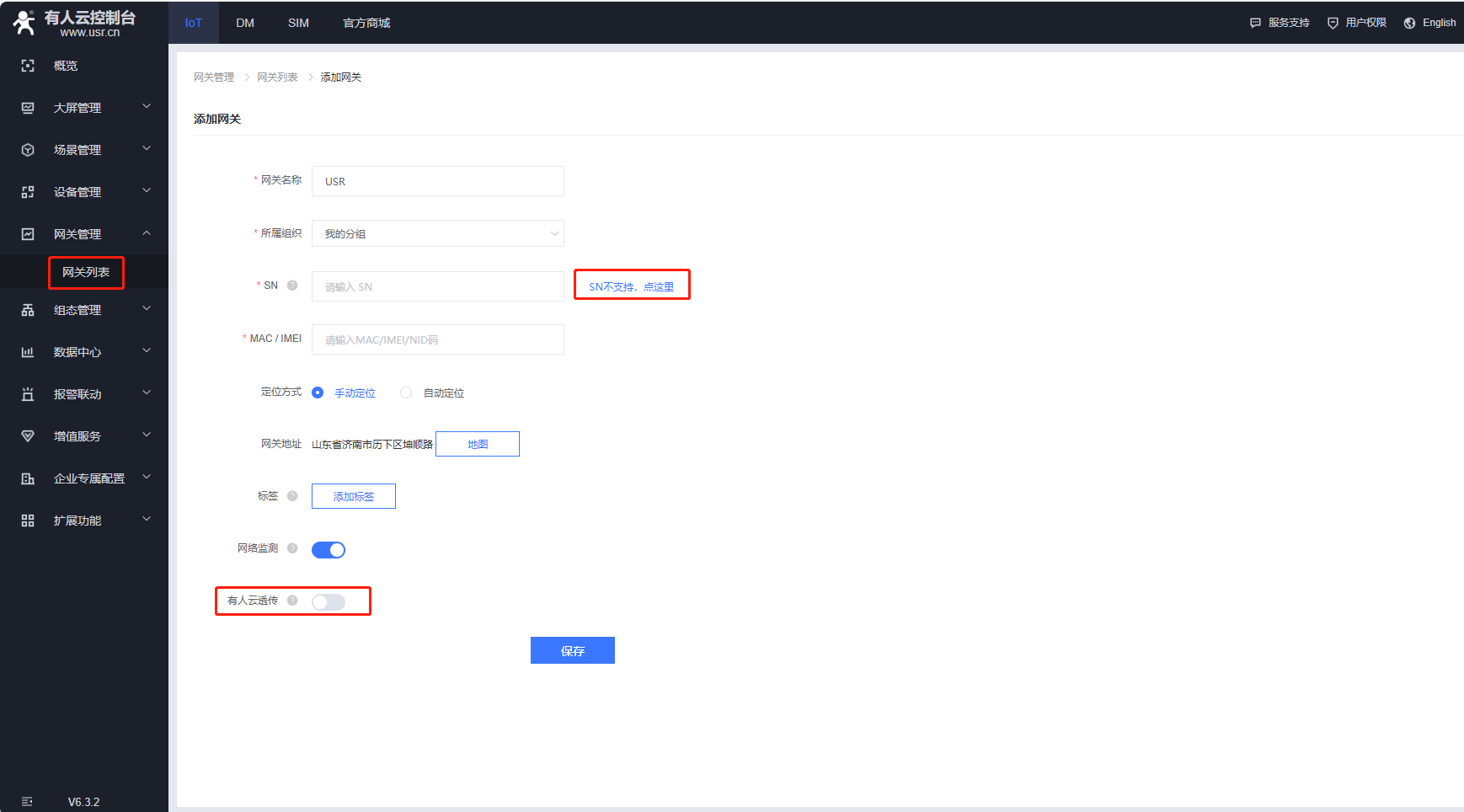

（2）USR-WIFI232-B2不支持SN添加有人云的产品，在有人云添加网关的时候，点击SN不支持点这里，自动生成ID和密码，有人云透传需要关闭，最后点击保存。

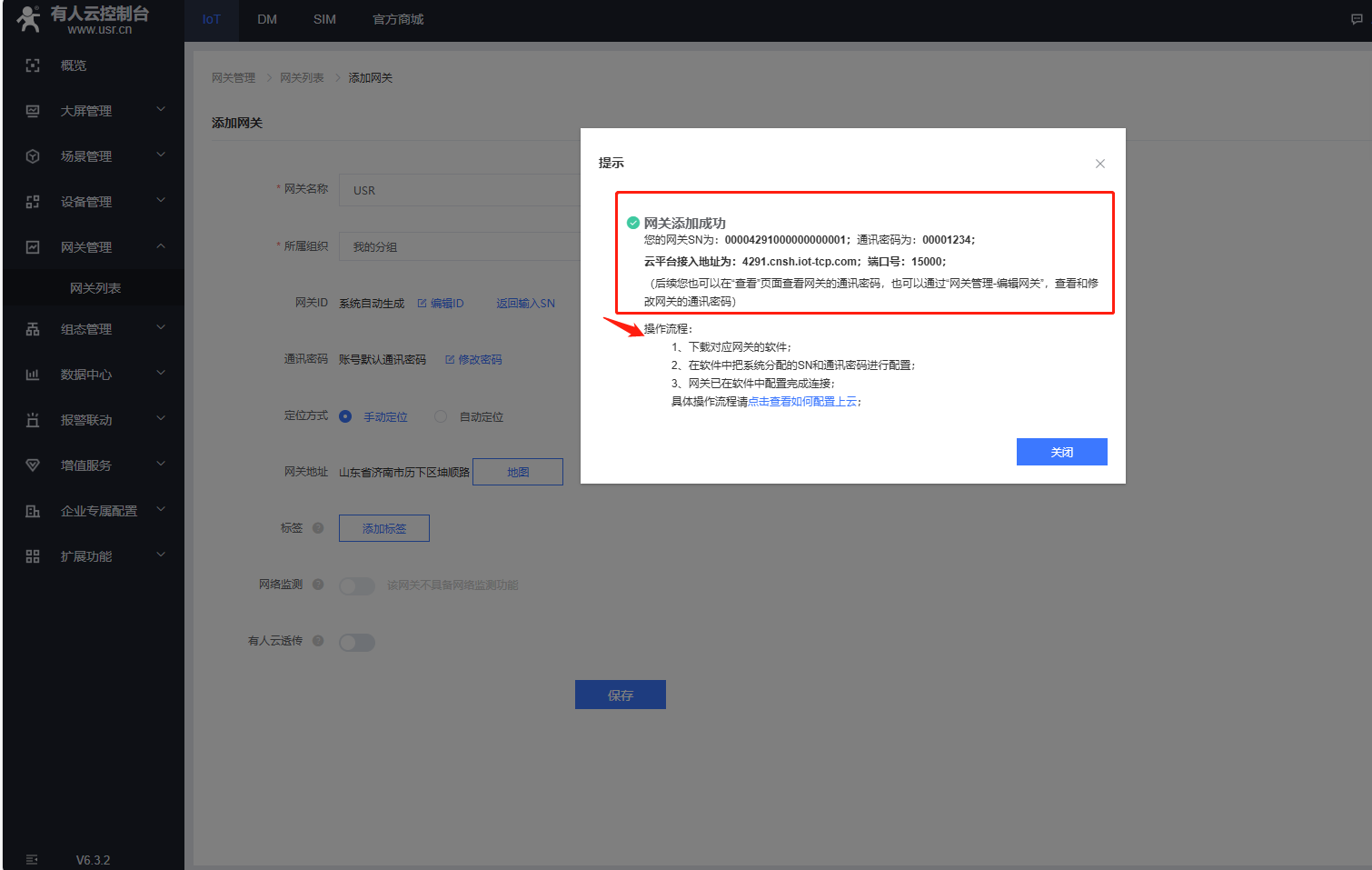

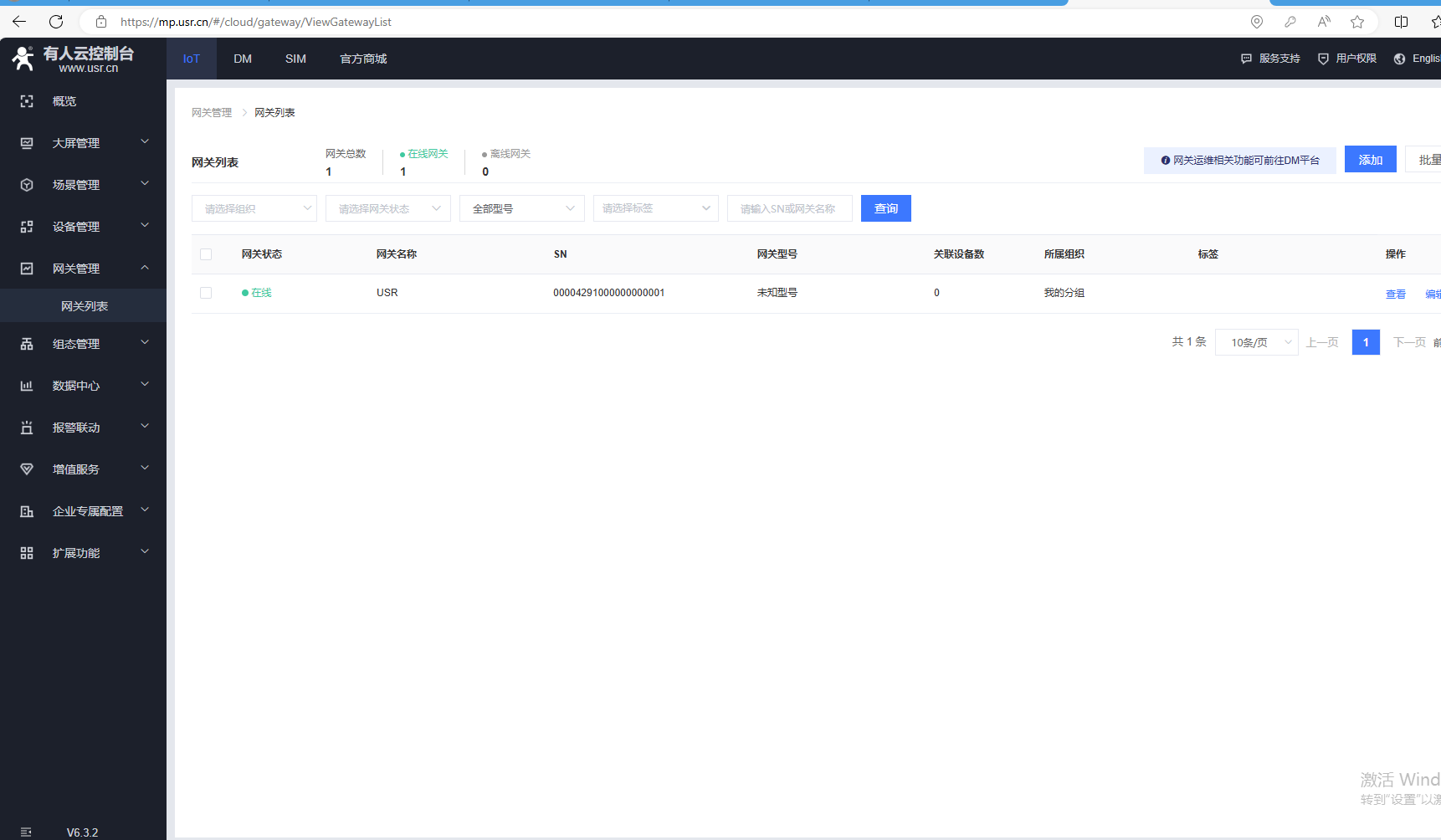

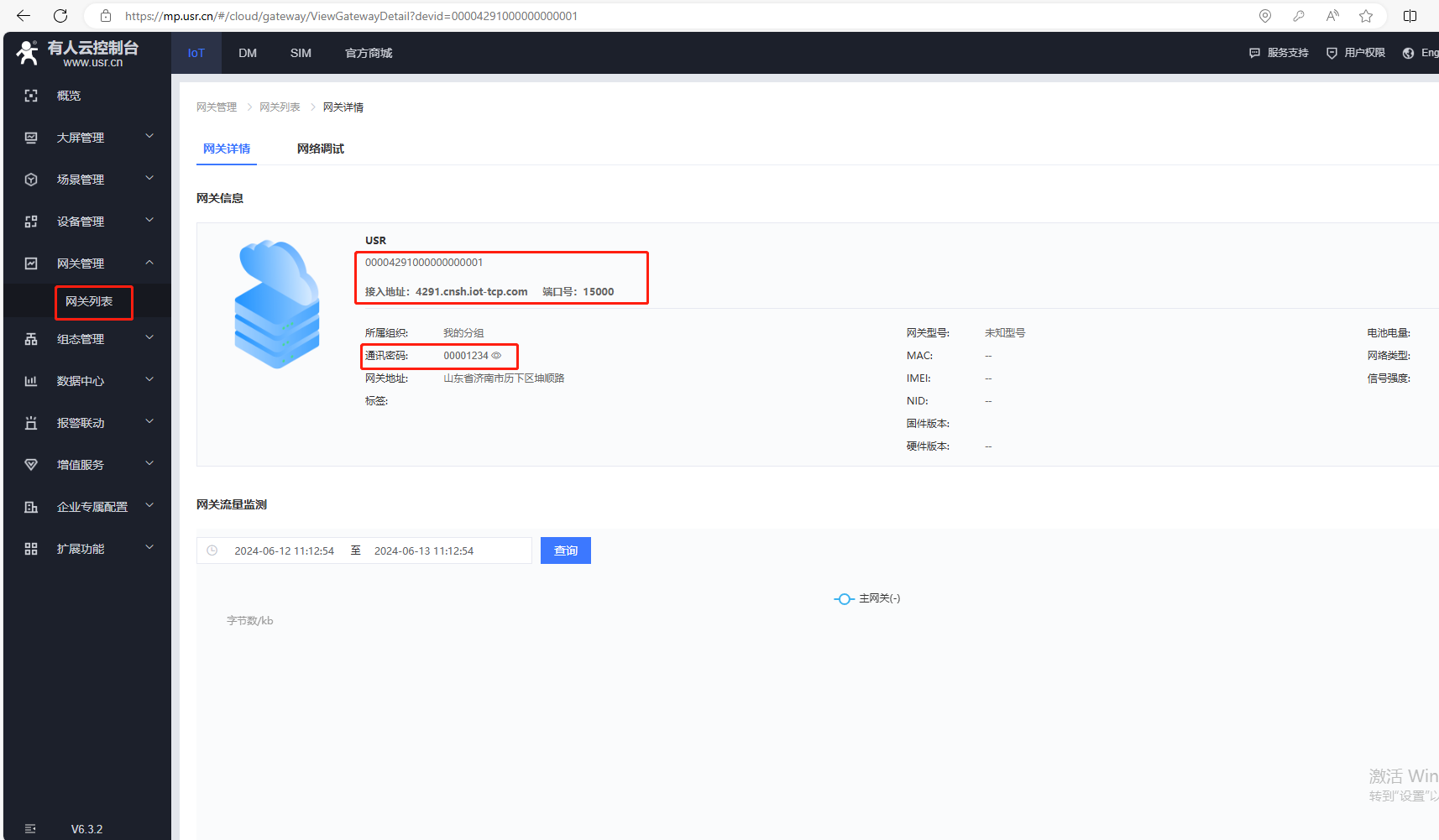

（3）添加完成，返回网关列表。

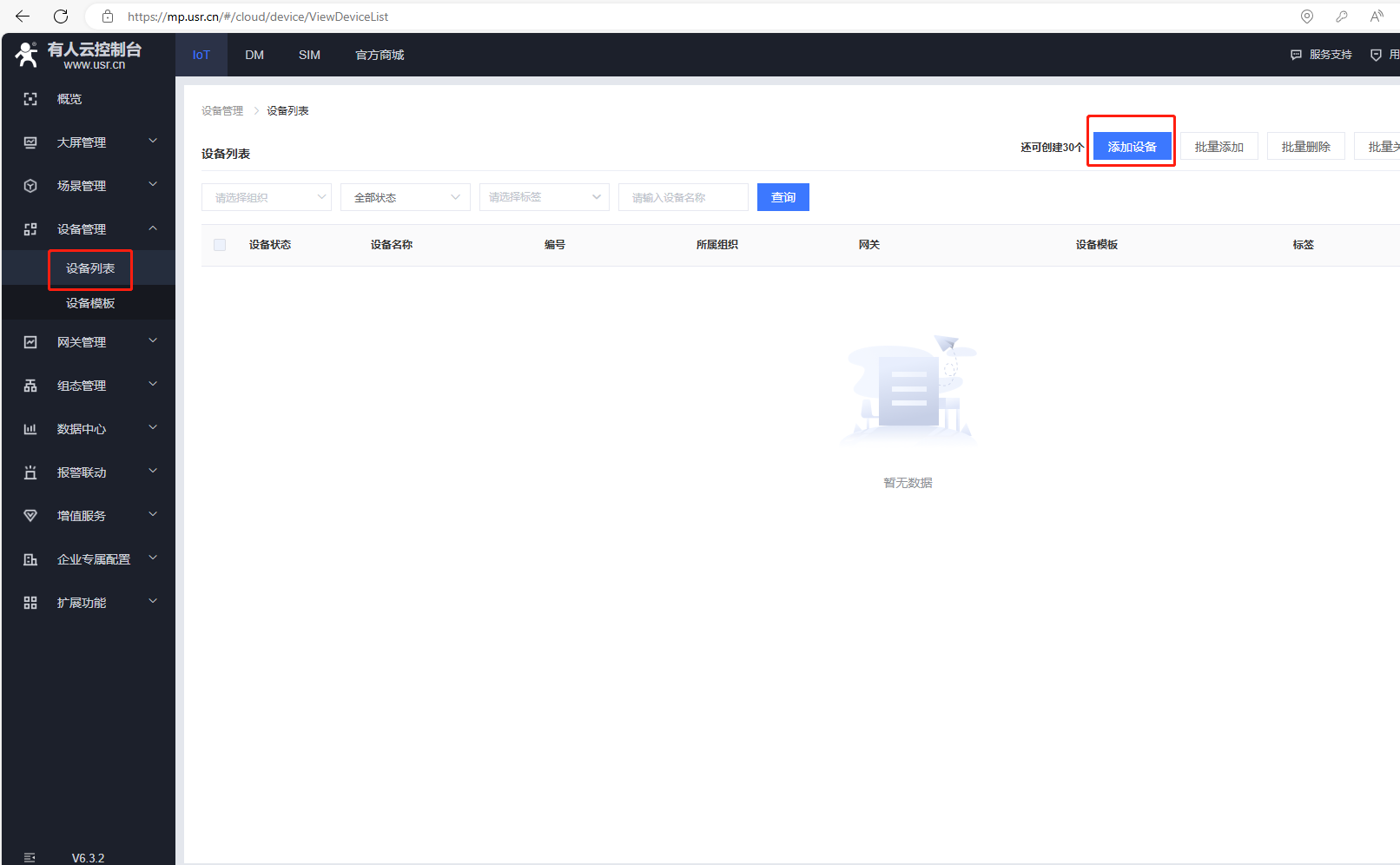

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

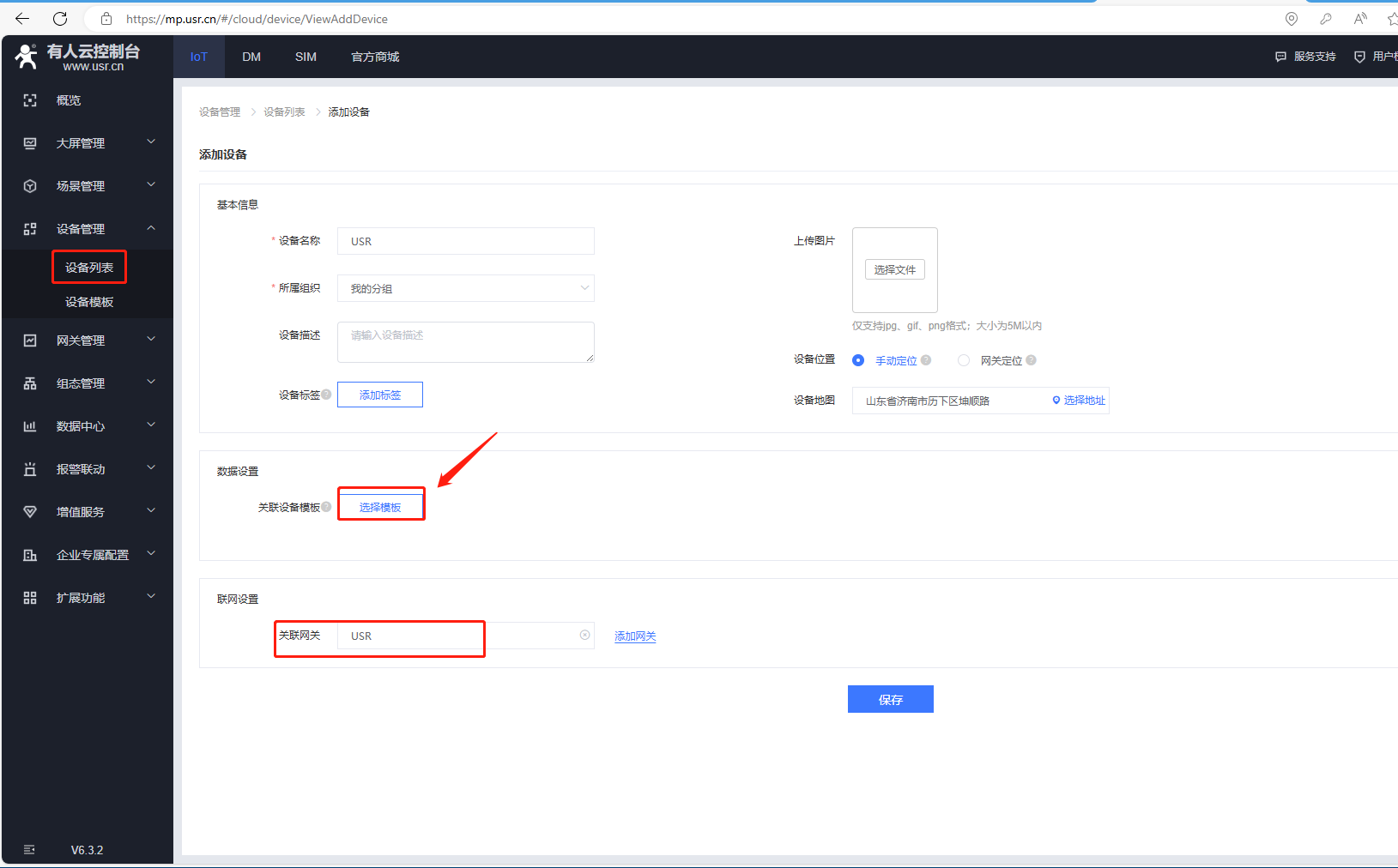

（5）添加模板，输入设备名称，点击选择模板。

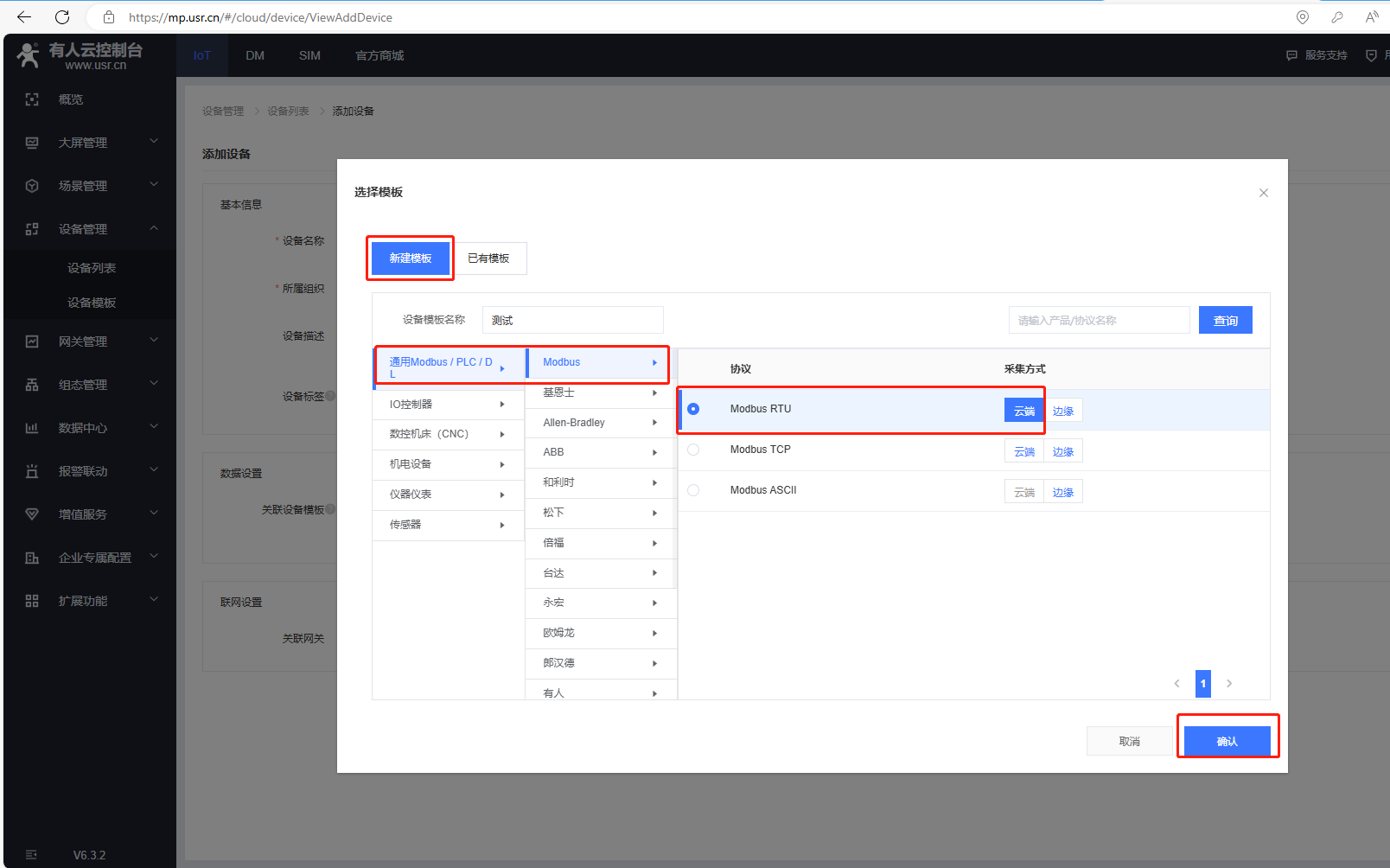

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

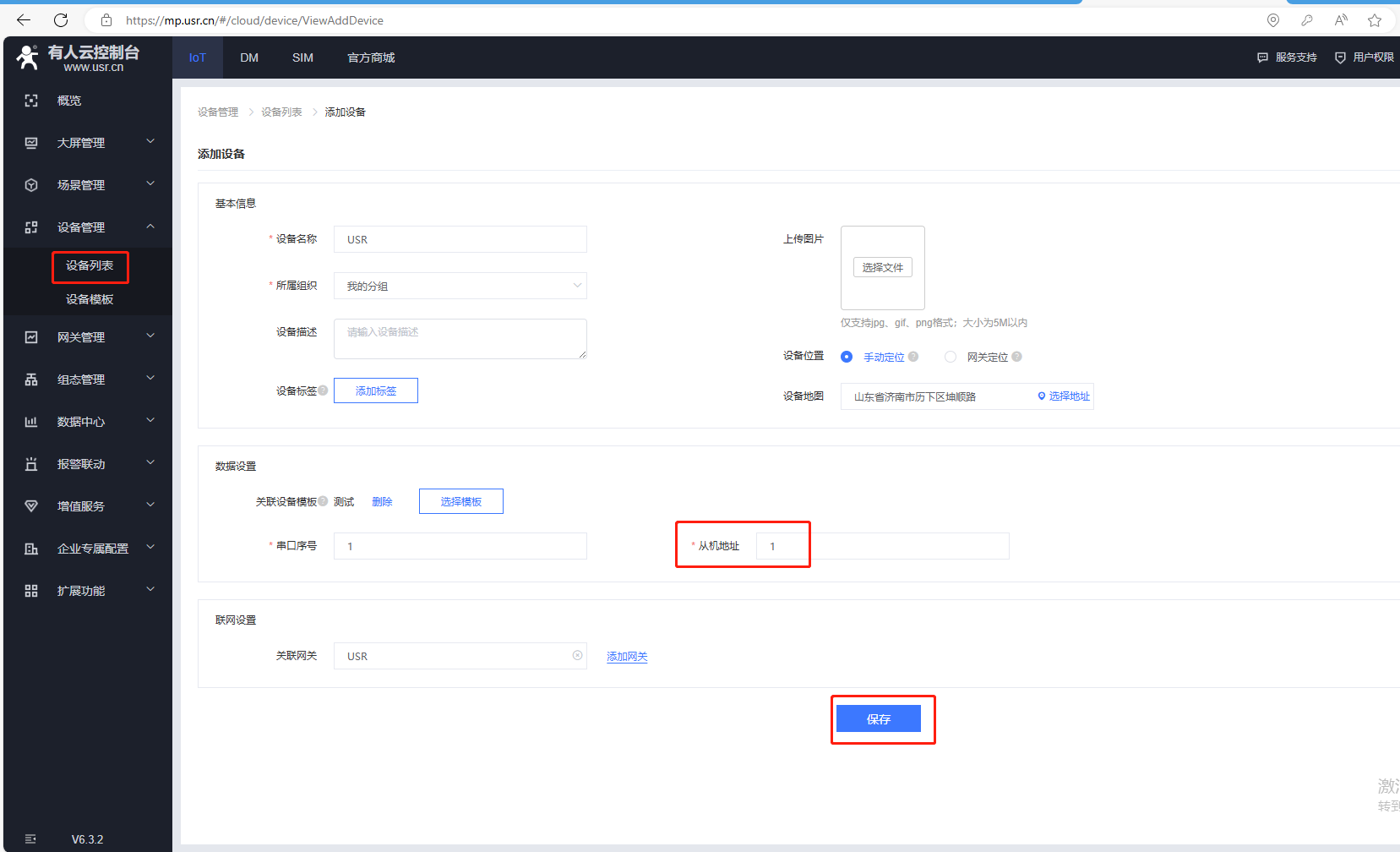

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）
联网设置，关联网关选择自身设备，USR-WIFI232-B2，最后点击保存。

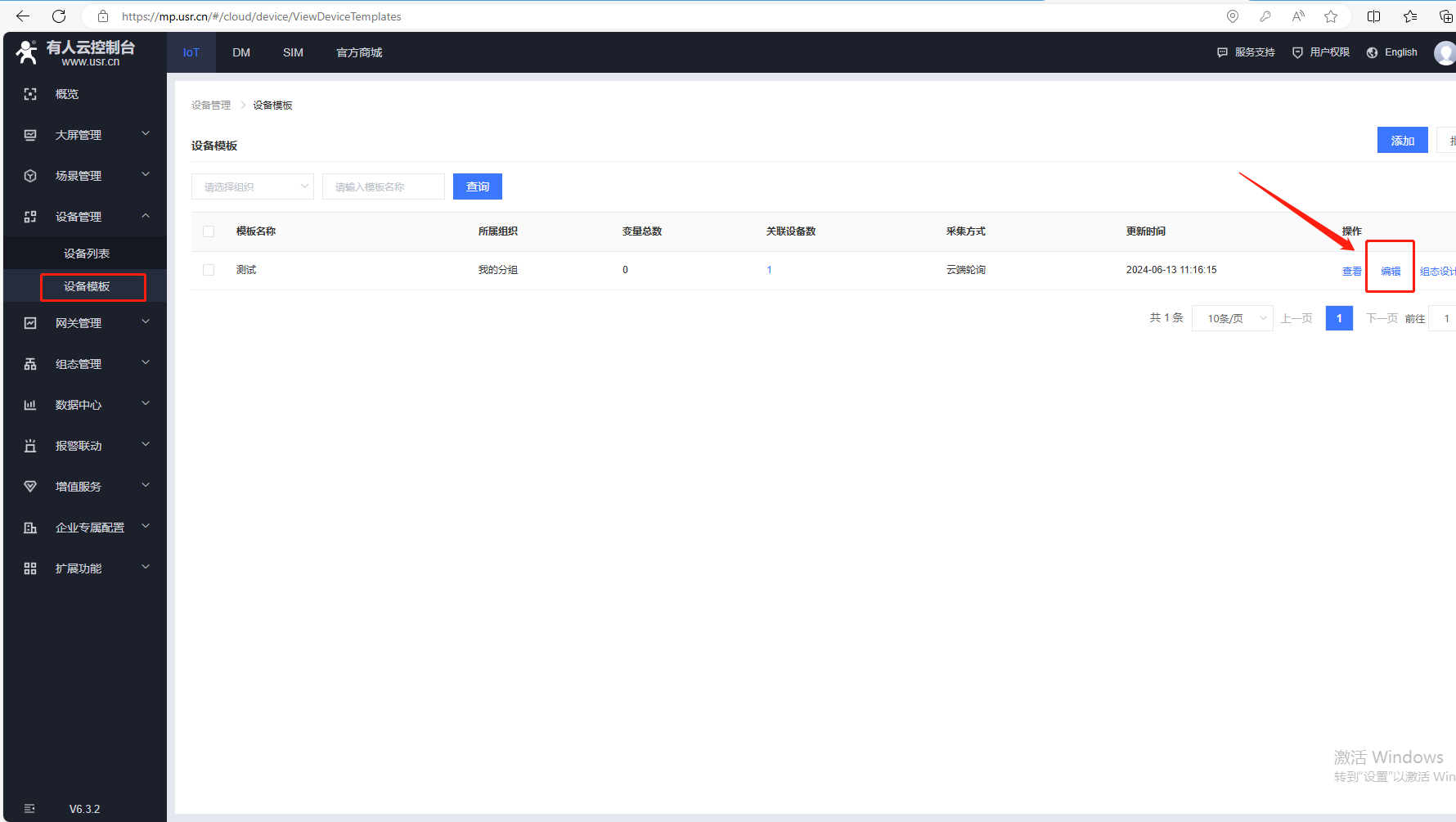

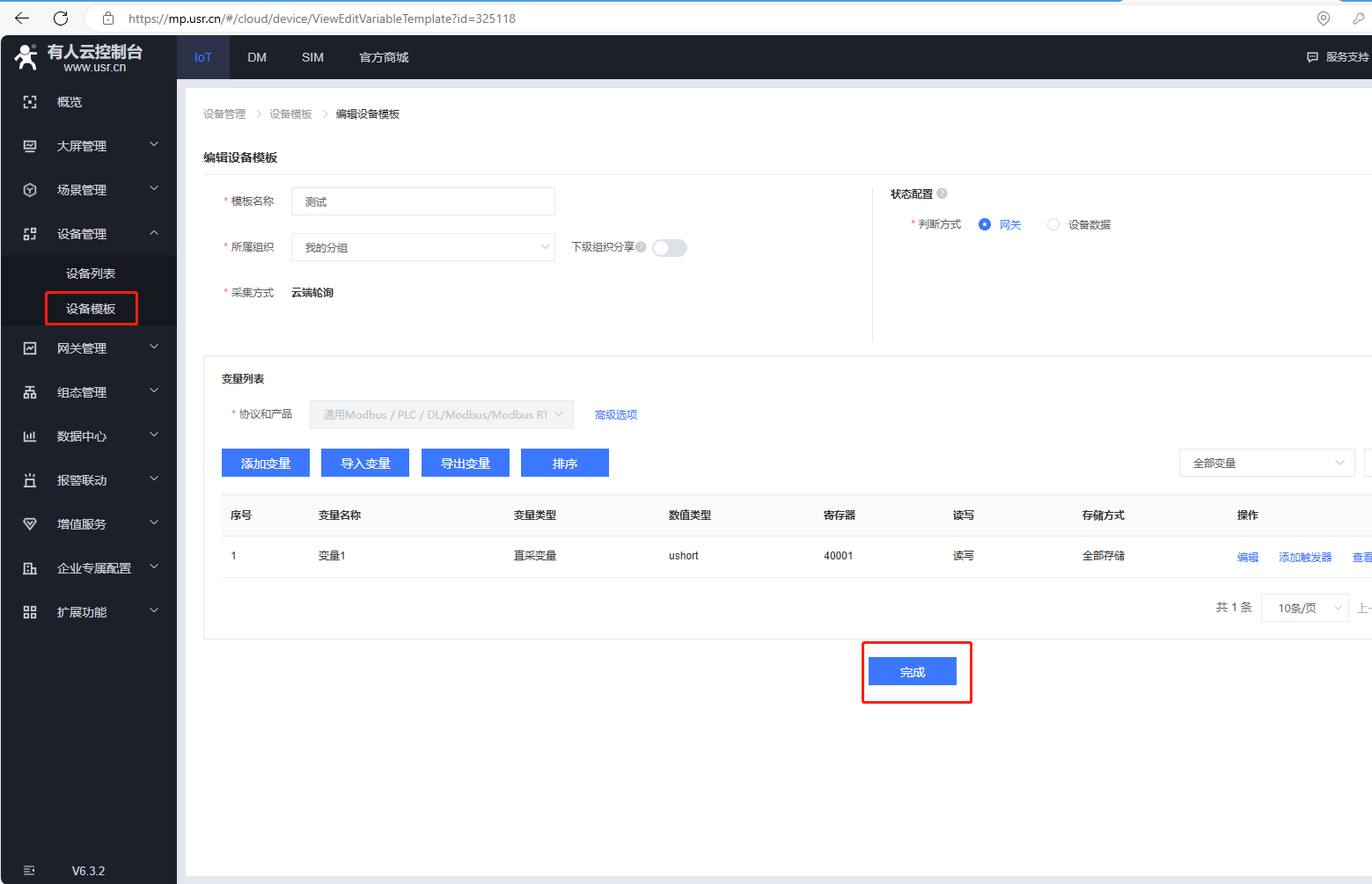

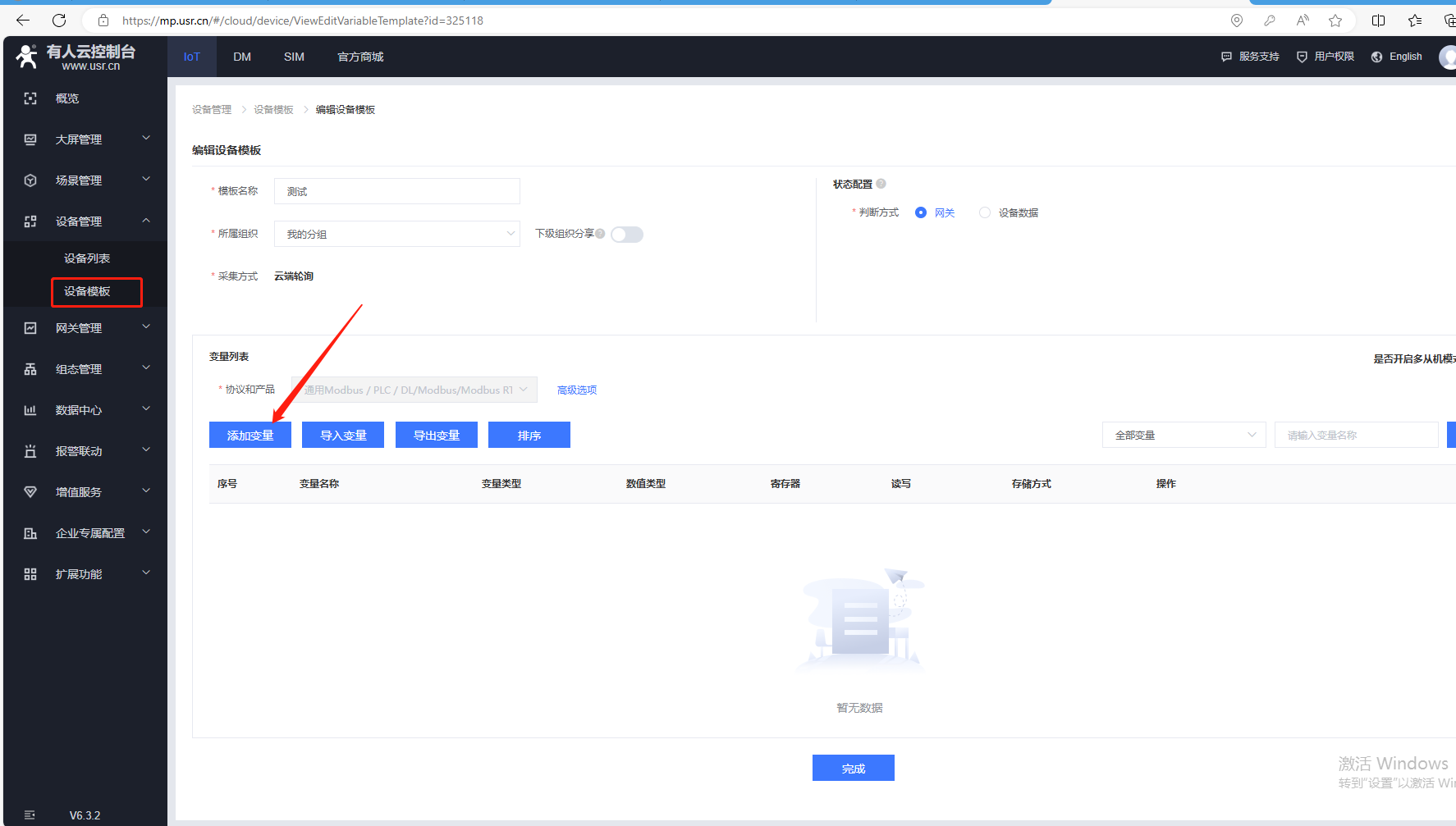

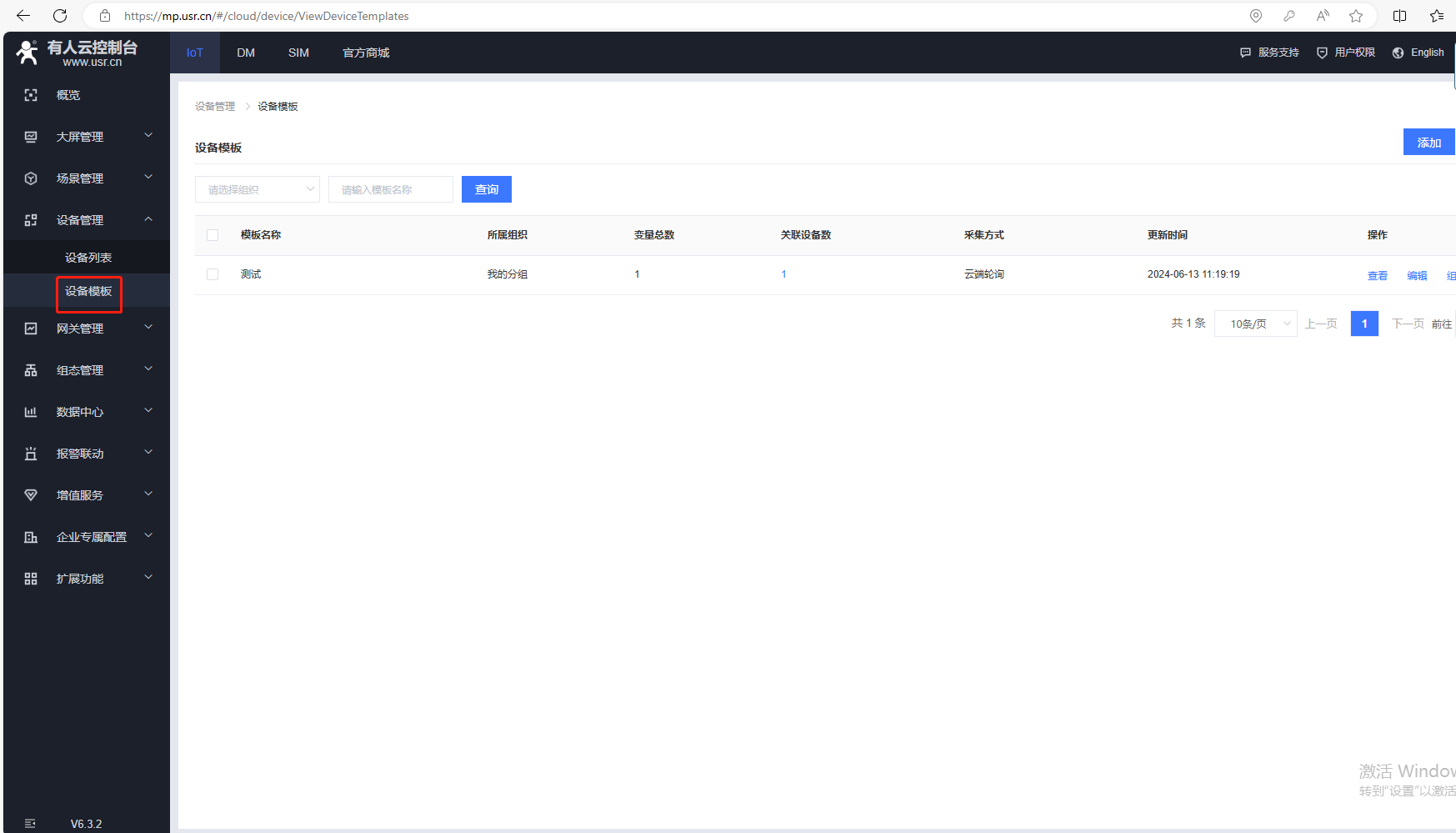

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

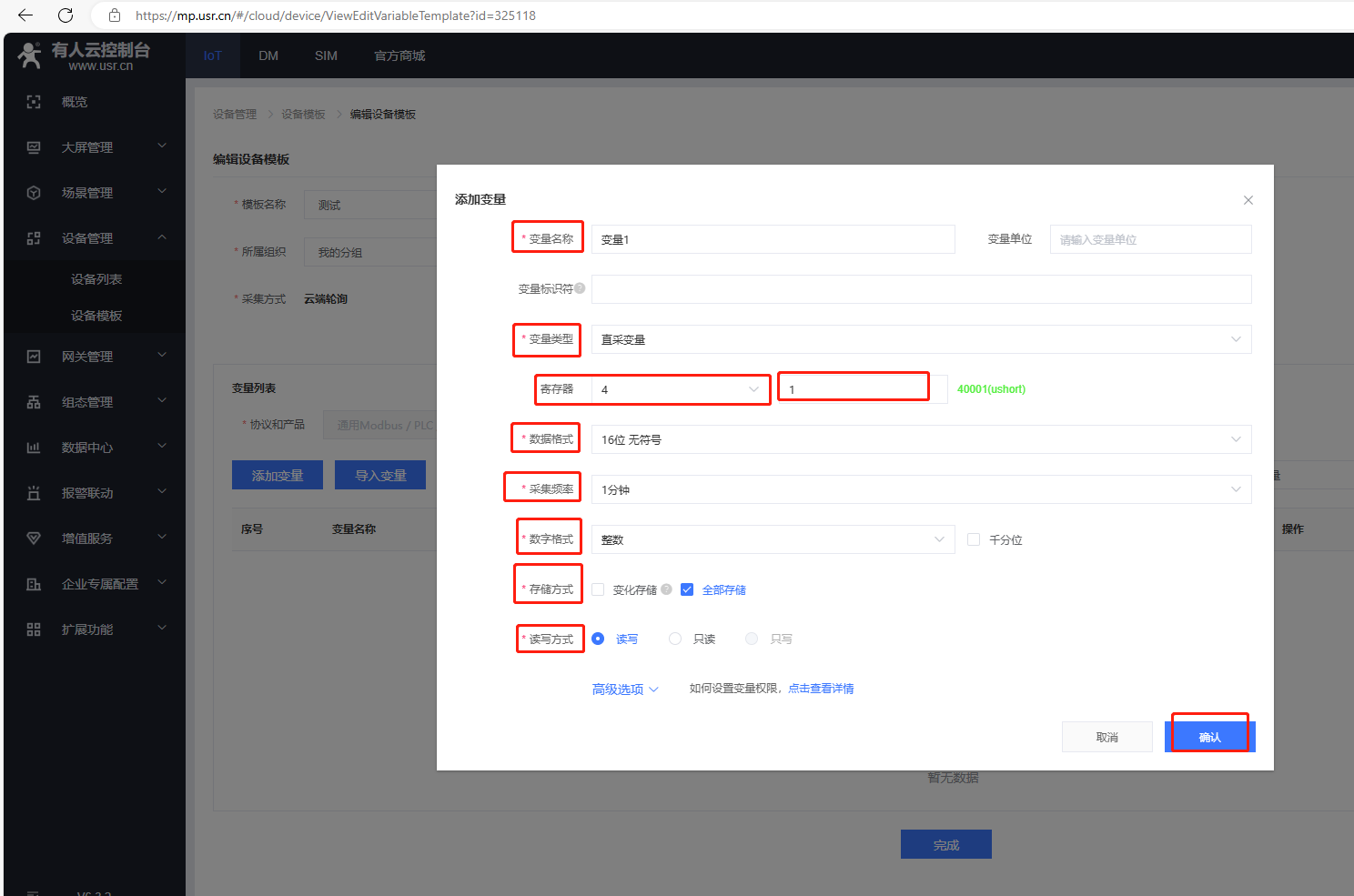

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。
采集频率1分钟。
可以选择存储方式和读写方式，点击确认，最后点击完成。
四、USR-WIFI232-B2参数设置

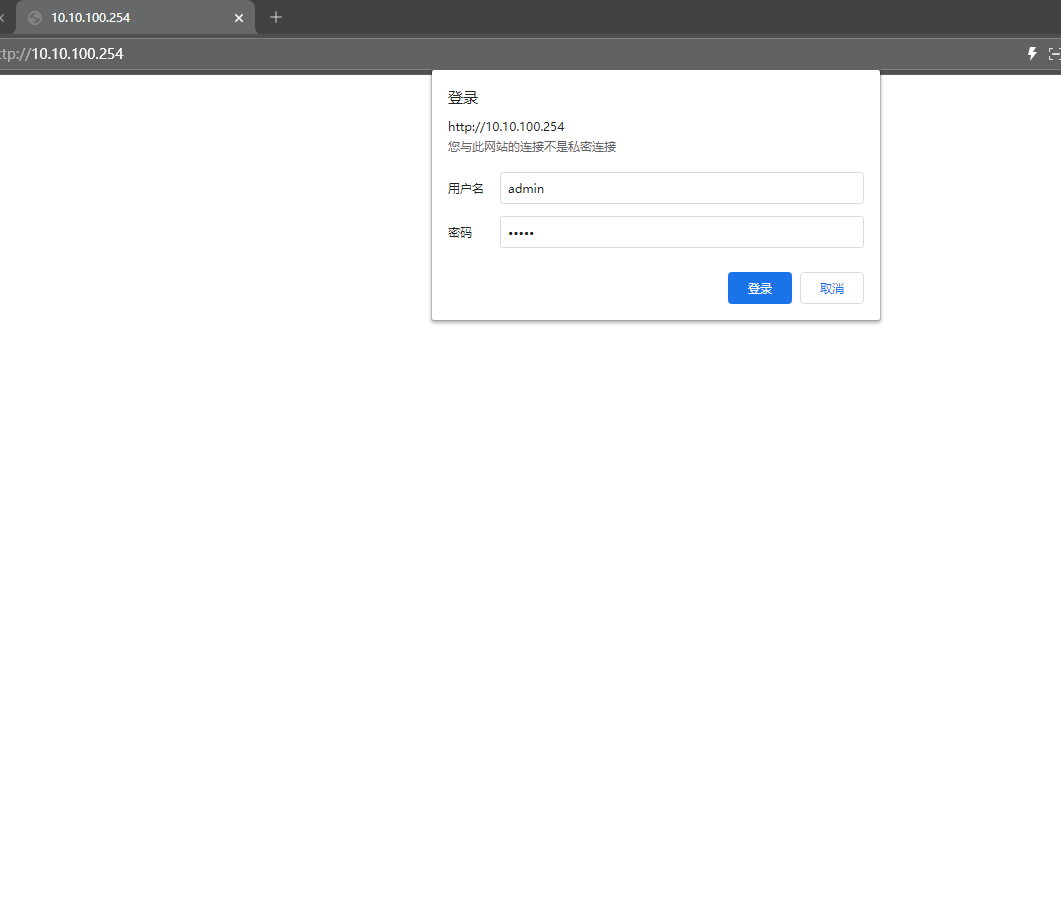

1、电脑连接USR-WIFI232-B2的WiFi，浏览器输入10.10.100.254登陆网页

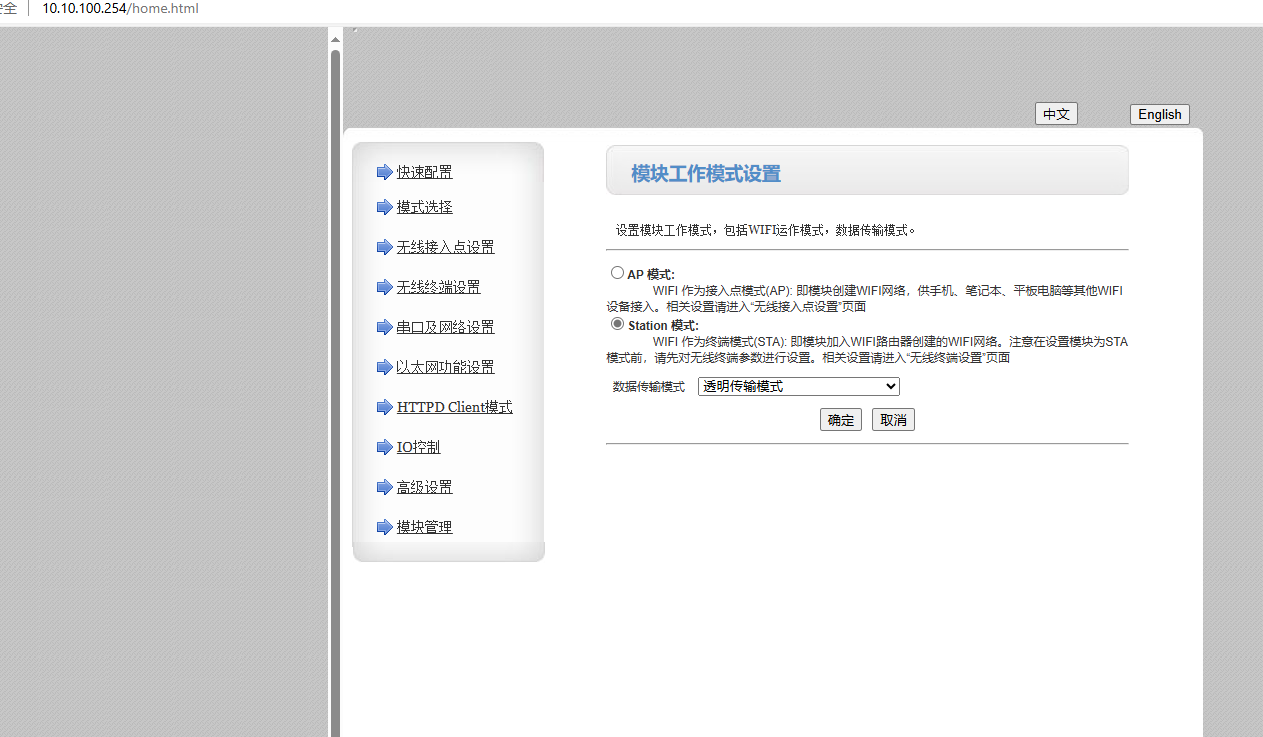

2、模式设置STA模式

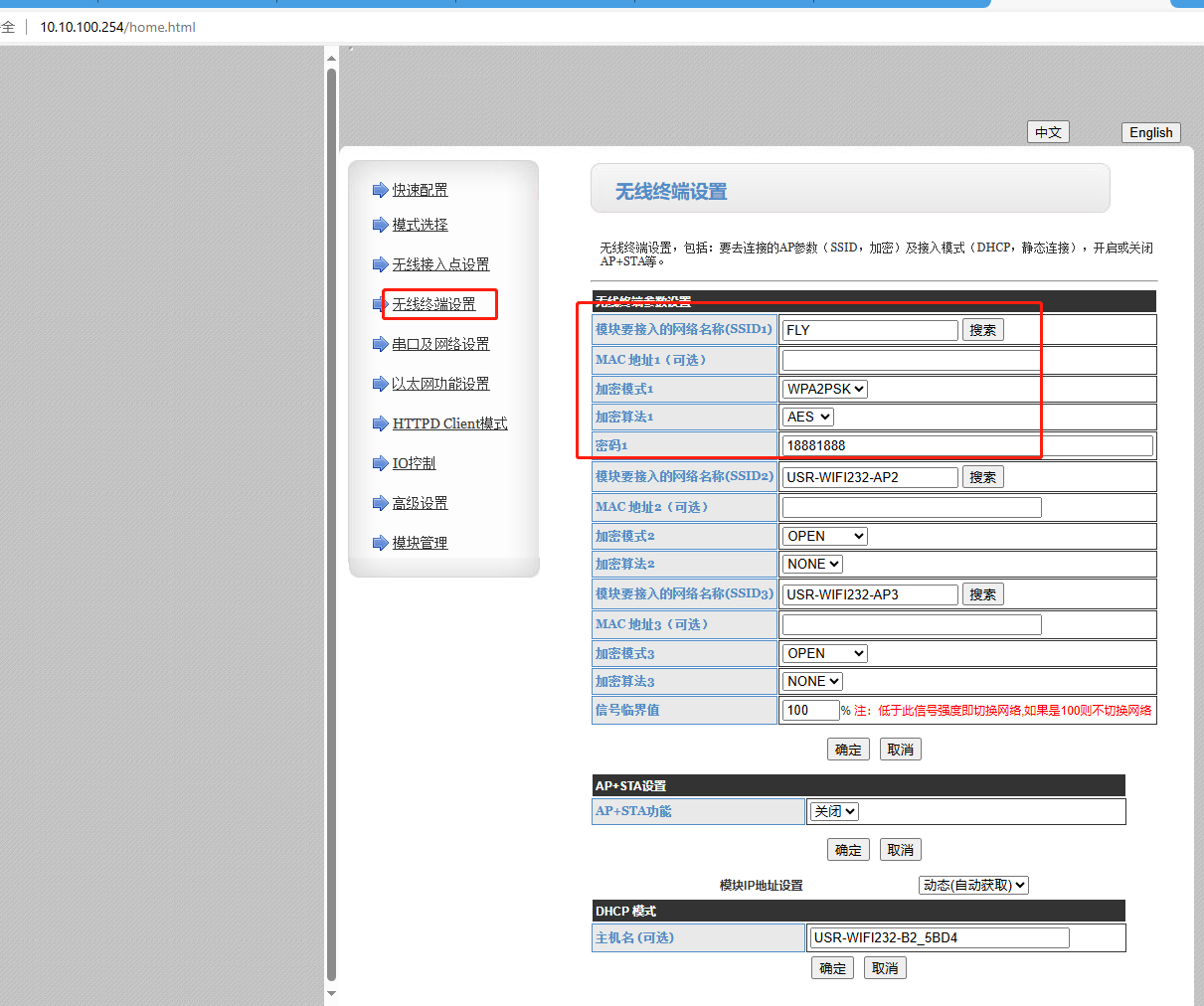

3、无线终端配置
设置要连接的可以上外网的路由器WiFi和密码，点击确定。

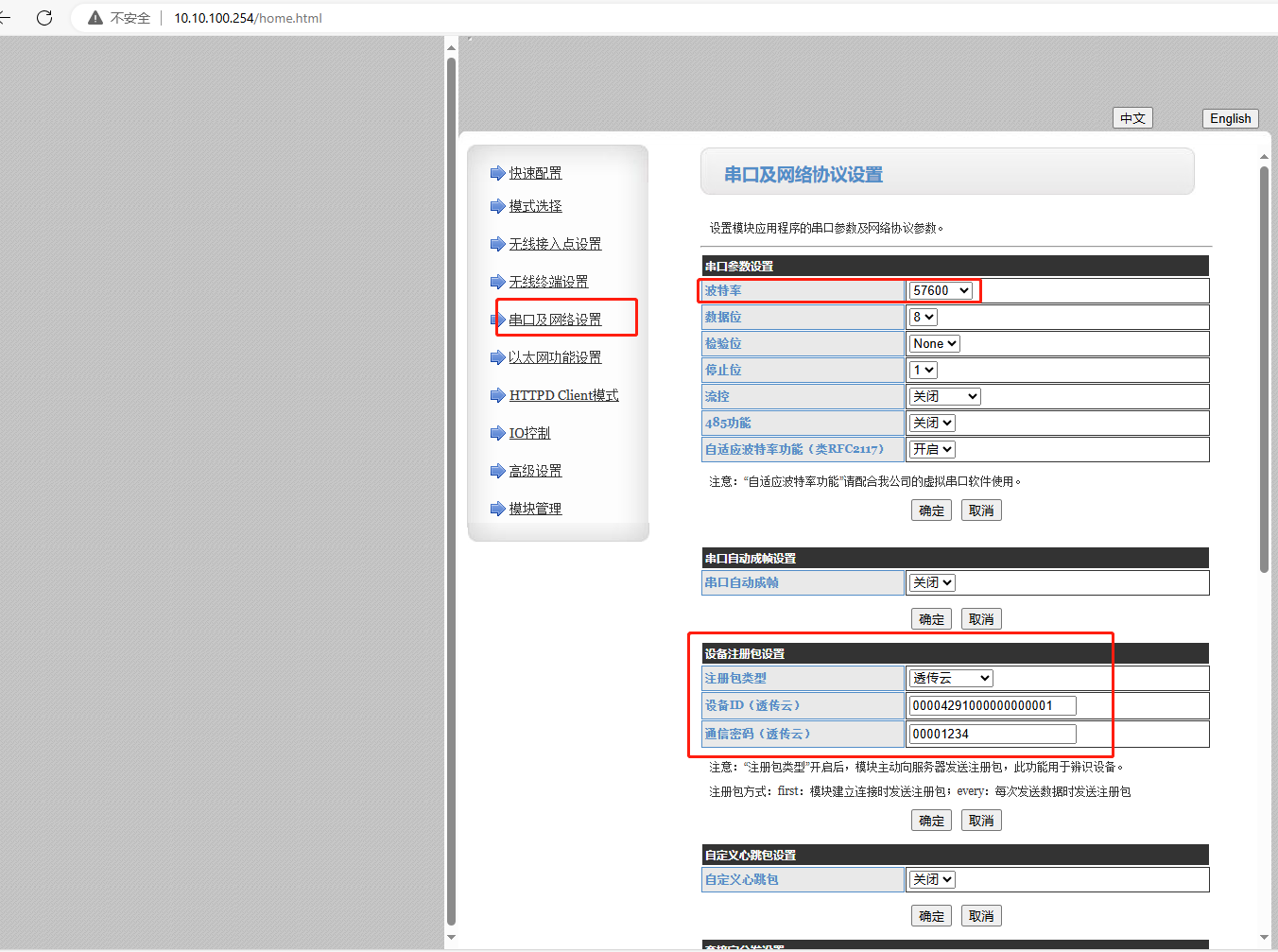

4、串口及网络设置
串口参数波特率57600。
开启注册包，选择透传云，设备ID填添加有人云的ID 00004291000000000001，通信密码填00001234，点击确定。

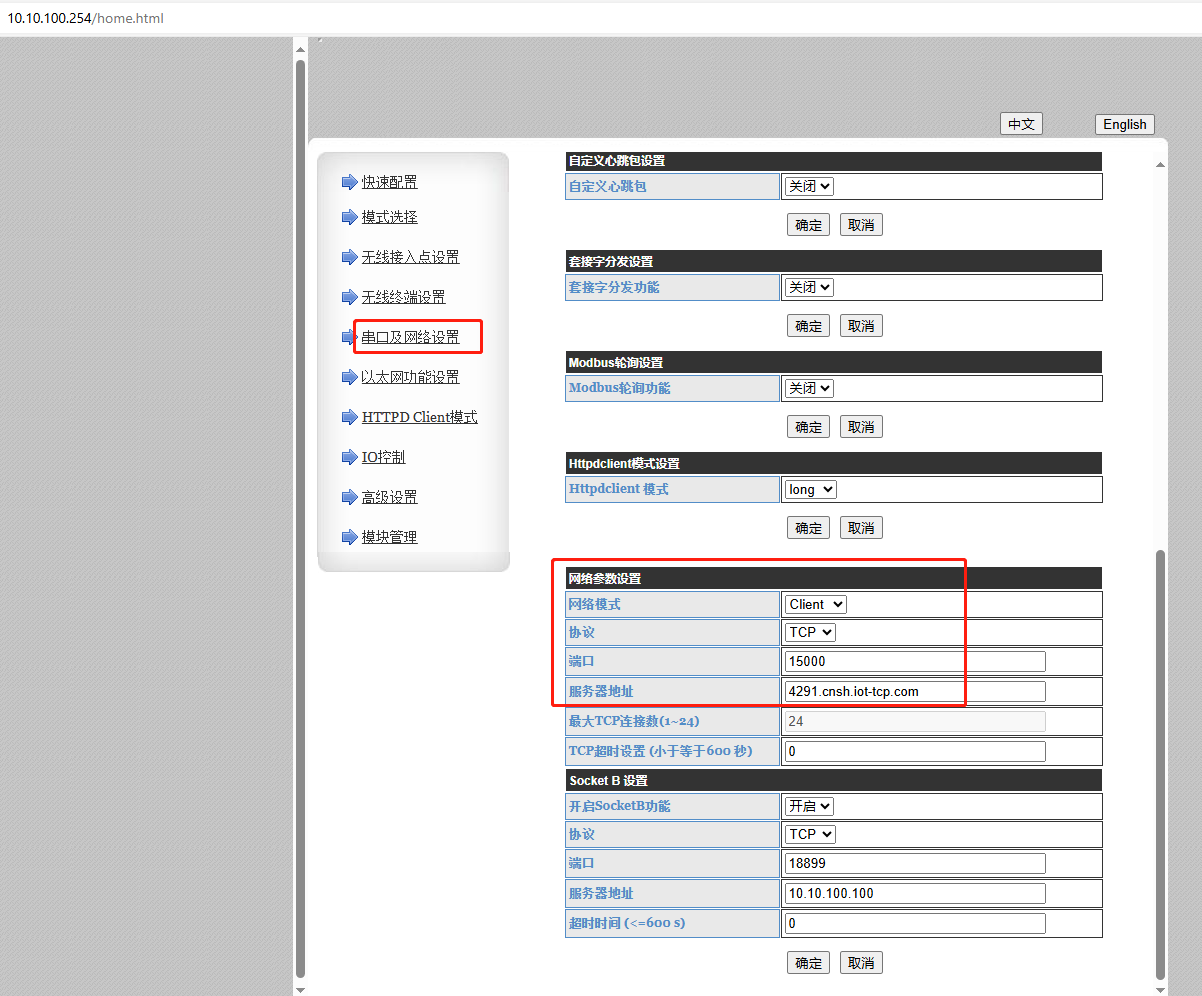

网络参数模式CLient，协议TCP，端口15000，服务器地址填4291.cnsh.iot-tcp.com。

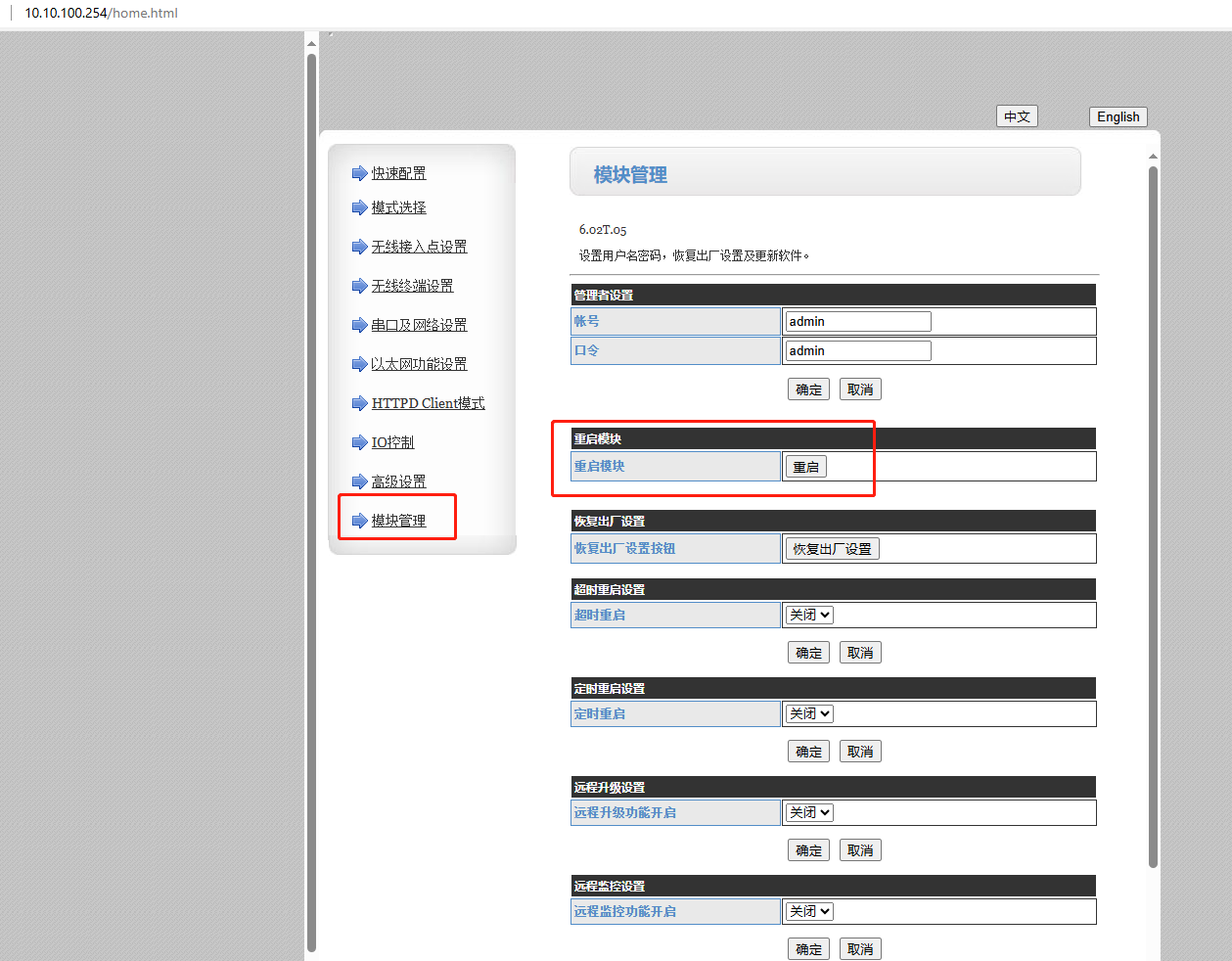

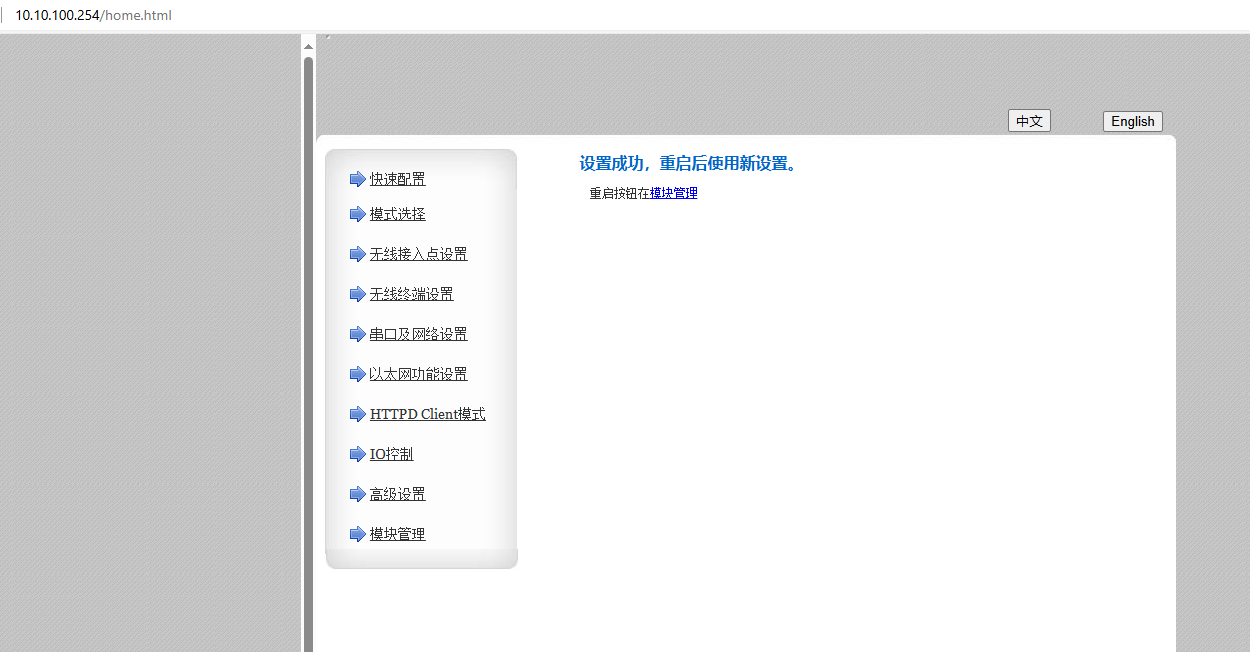

5、模块重启

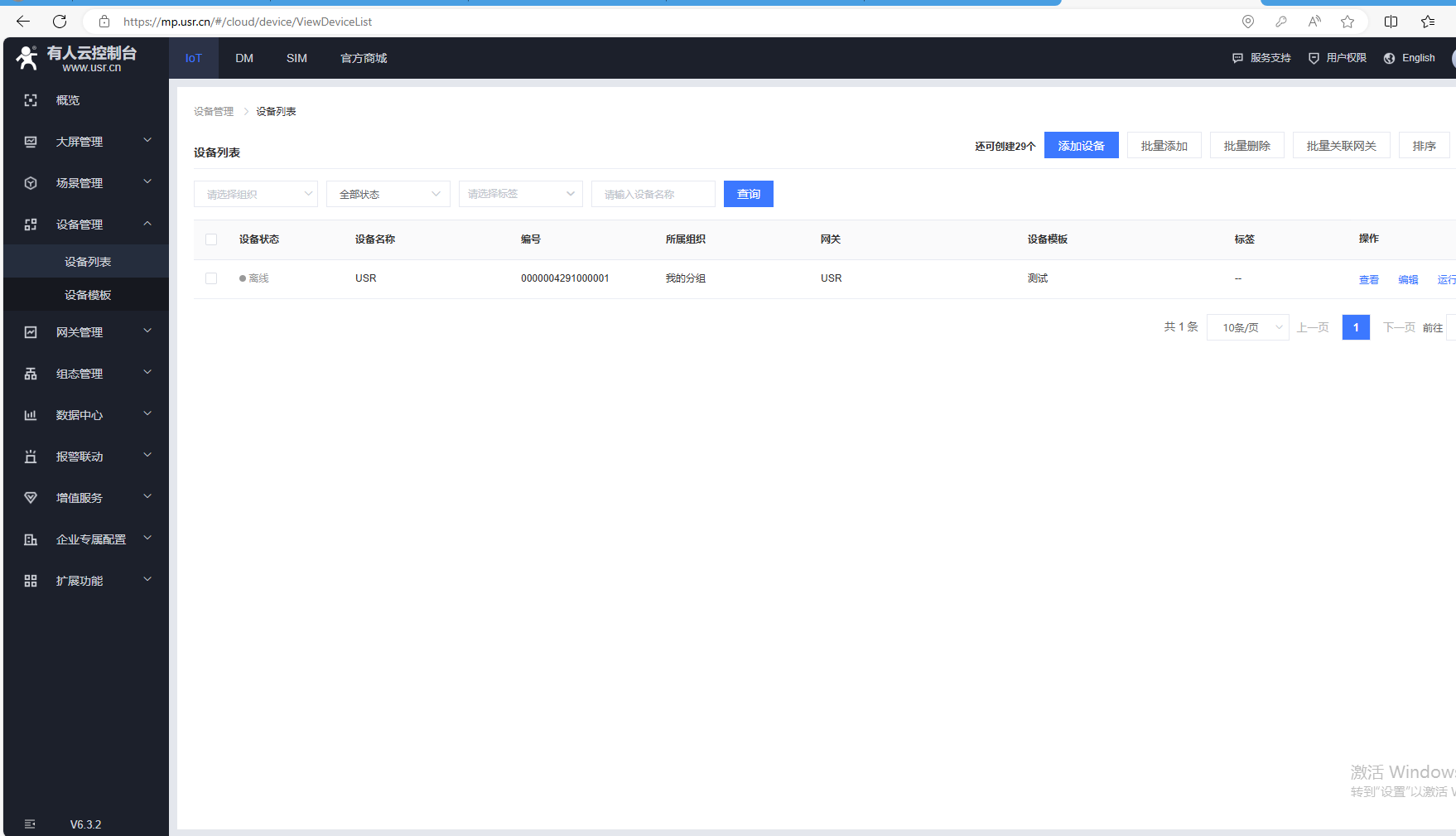

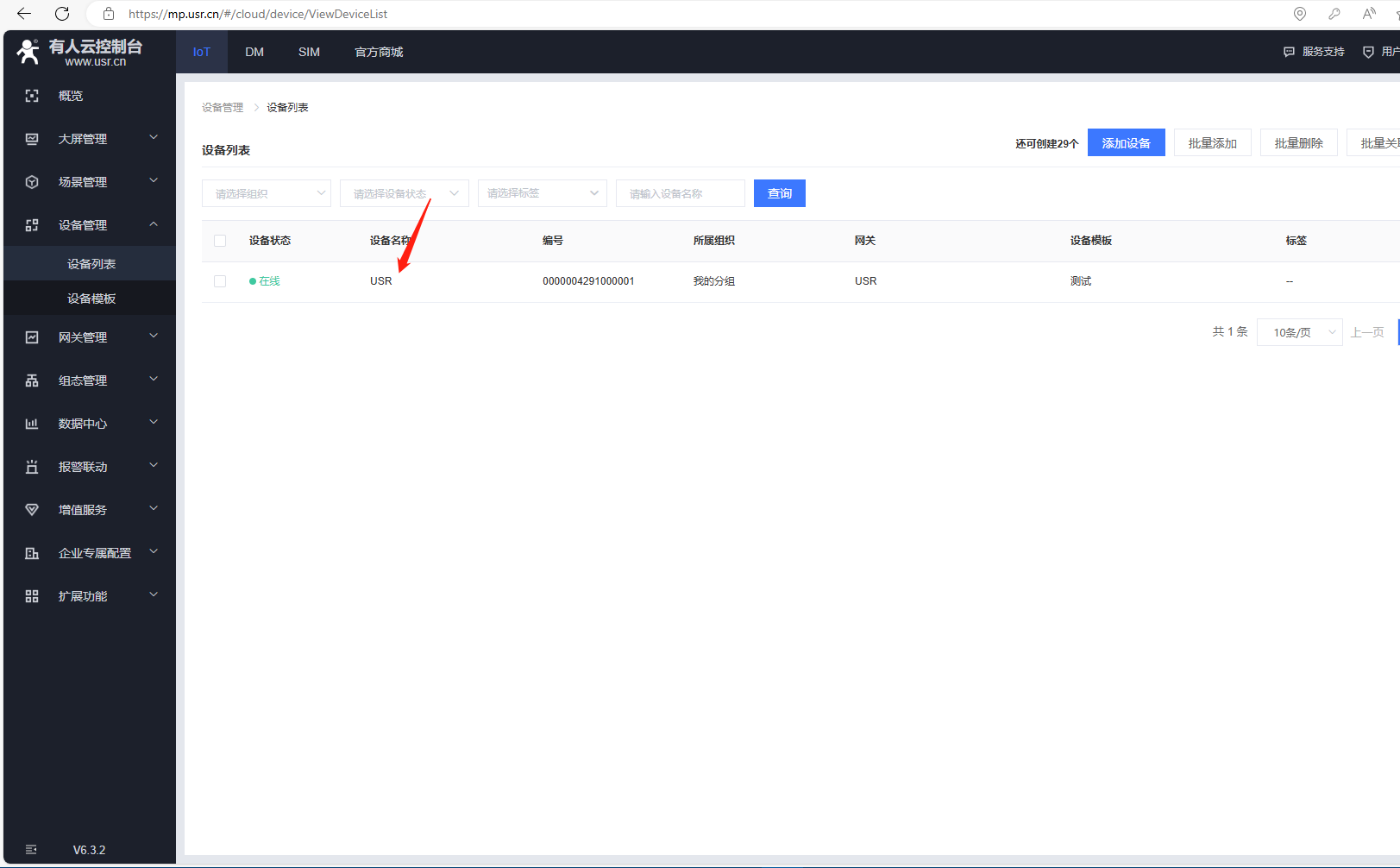

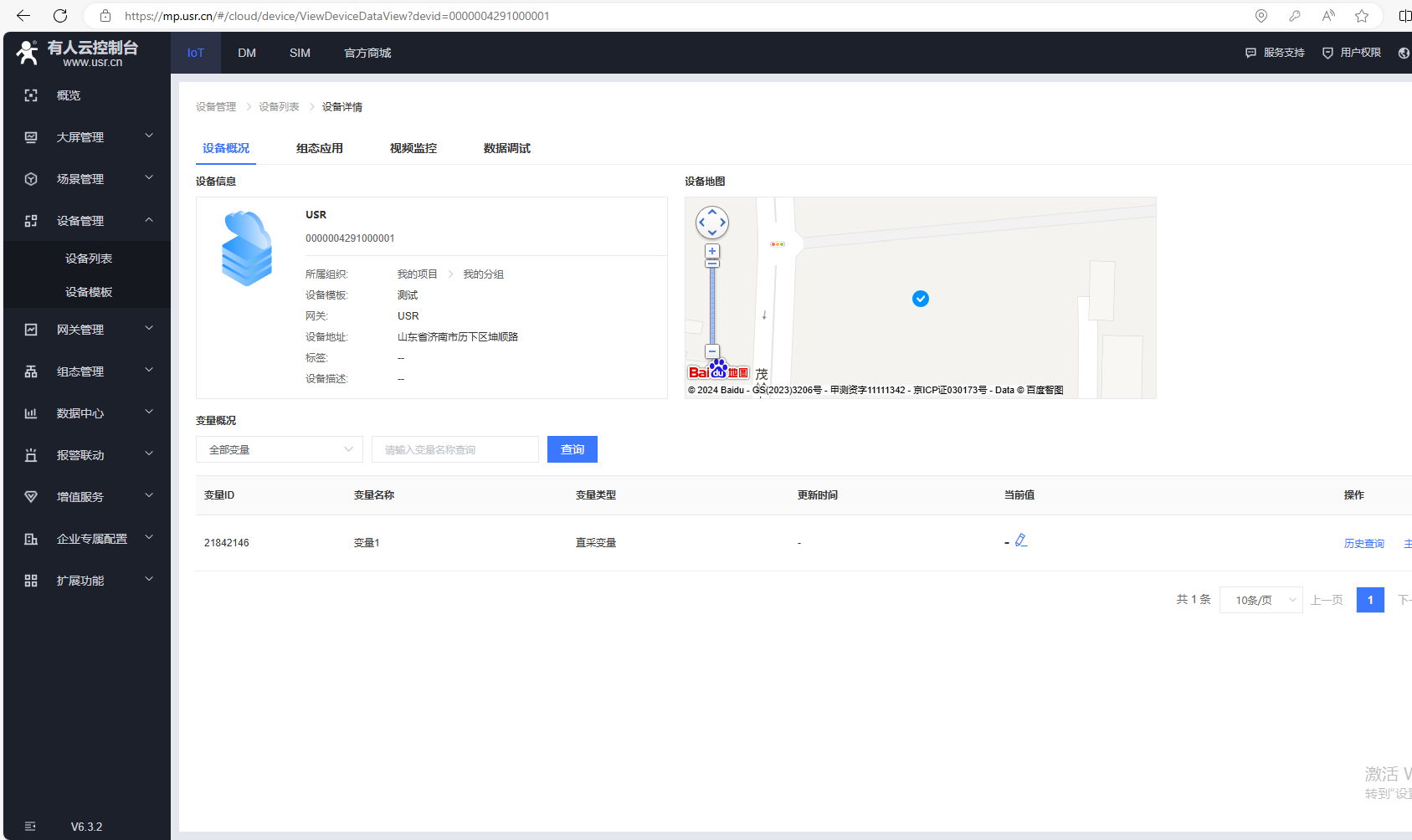

6、有人云设备在线返回设备列表，点击设备名称，可以去查看变量当前值。
五、数据调试
1、打开串口软件MODBUS slave软件，配置参数

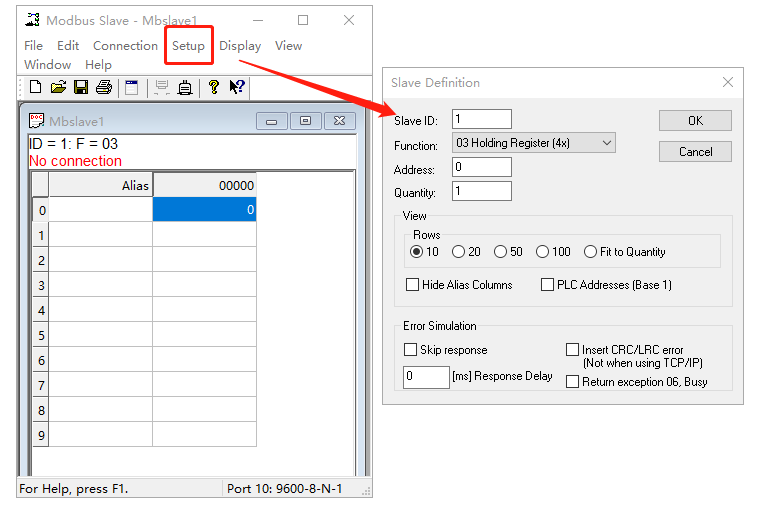

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。
就是模拟从机地址1，采集1个寄存器地址0的数据。

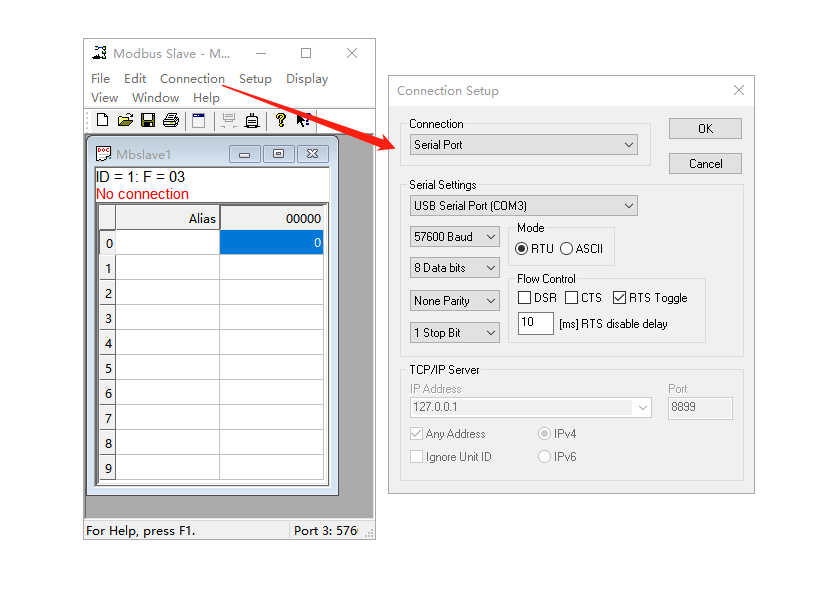

（2）点击Connection,选择串口，对应USR-WIFI232-B2所接USB-RS232串口线的COM口号，串口参数和USR-WIFI232-B2串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

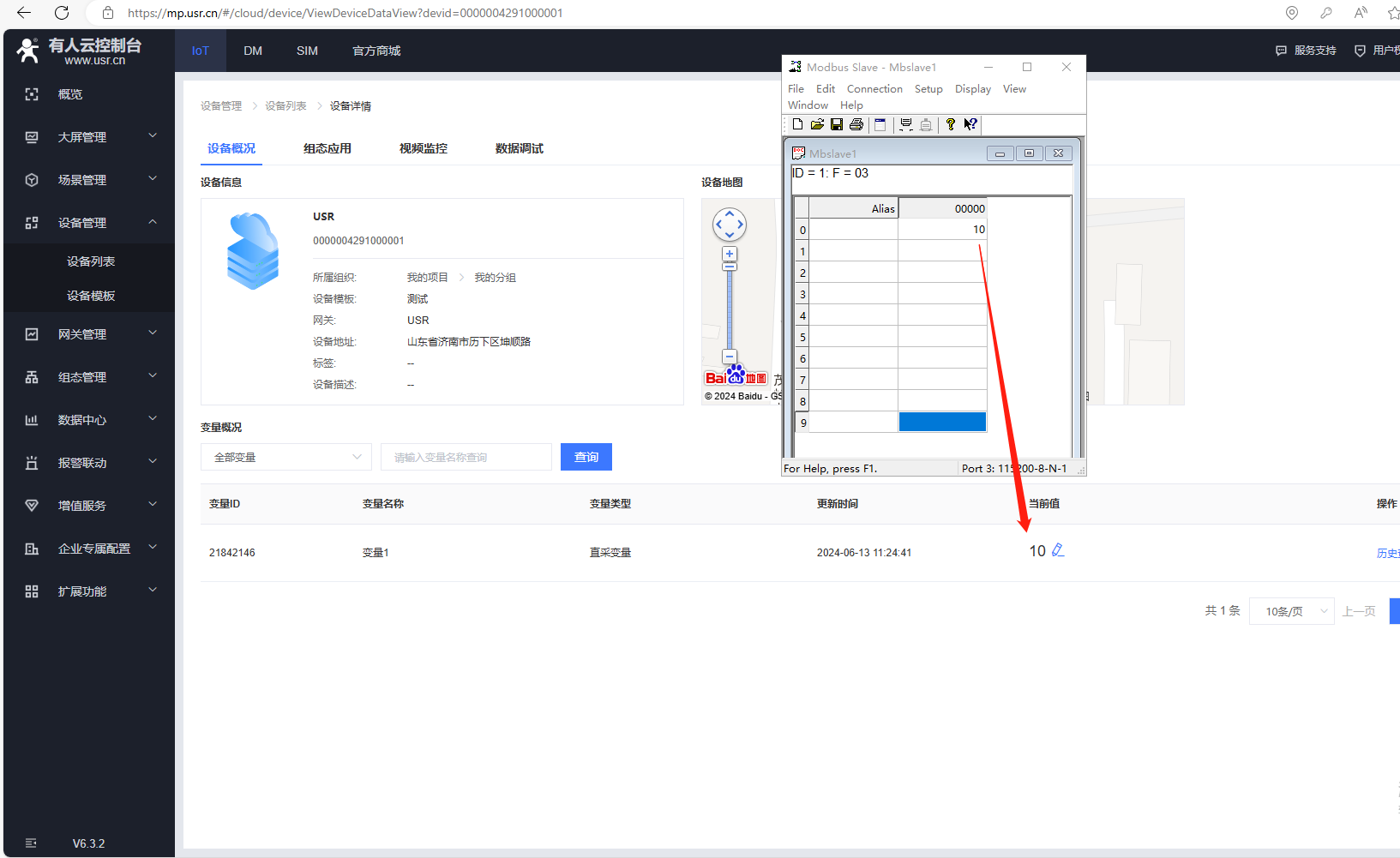

2、MODBUS slave数据设置10，有人云设备列表1分钟采集，可以看到变量采集的当前值数据10。

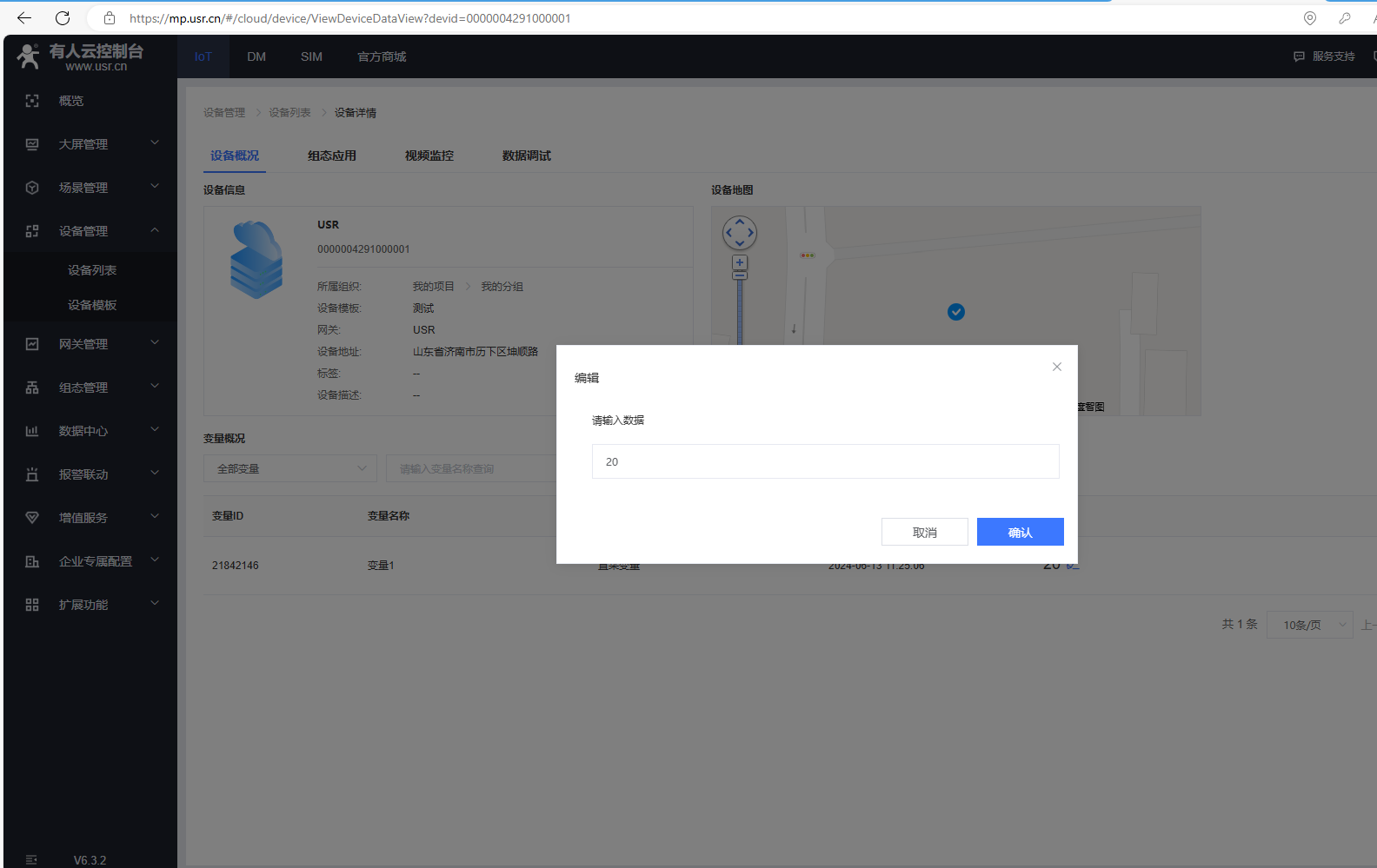

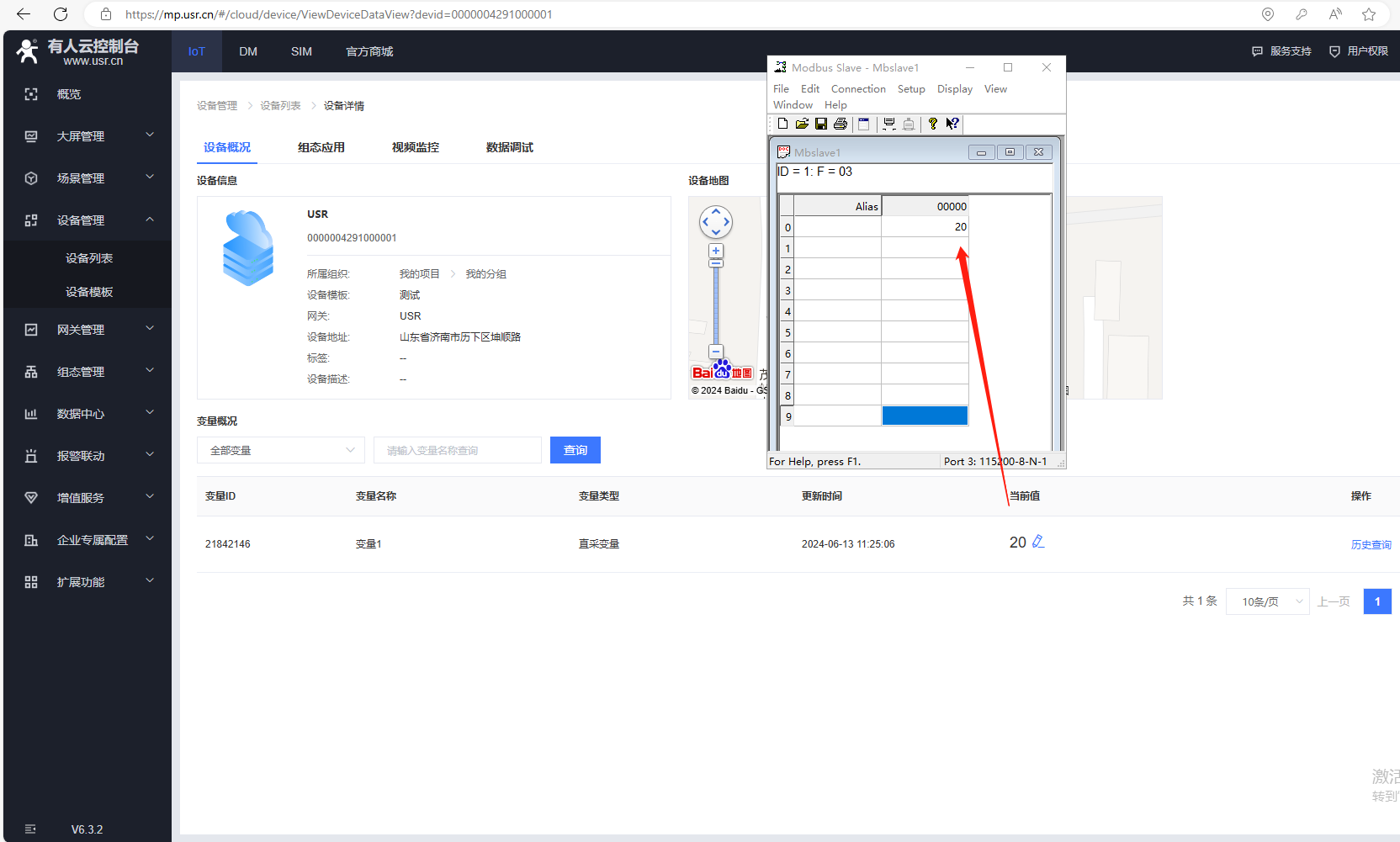

3、有人云写数据20，MODBUS slave数据变为20。

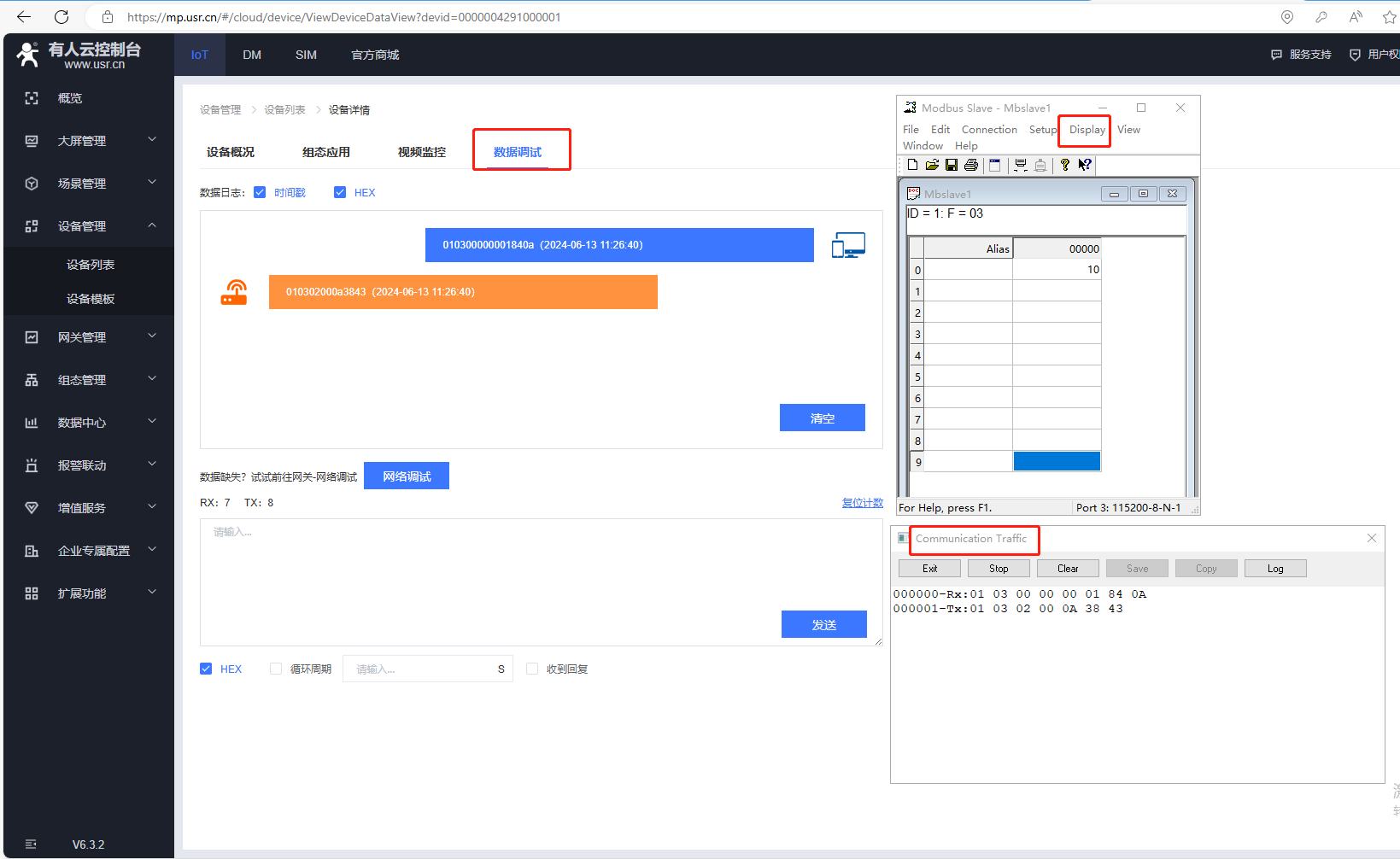

4、有人云数据调试功能
还可以利用有人云的数据调试功能，查看有人云的数据收发是否正常。

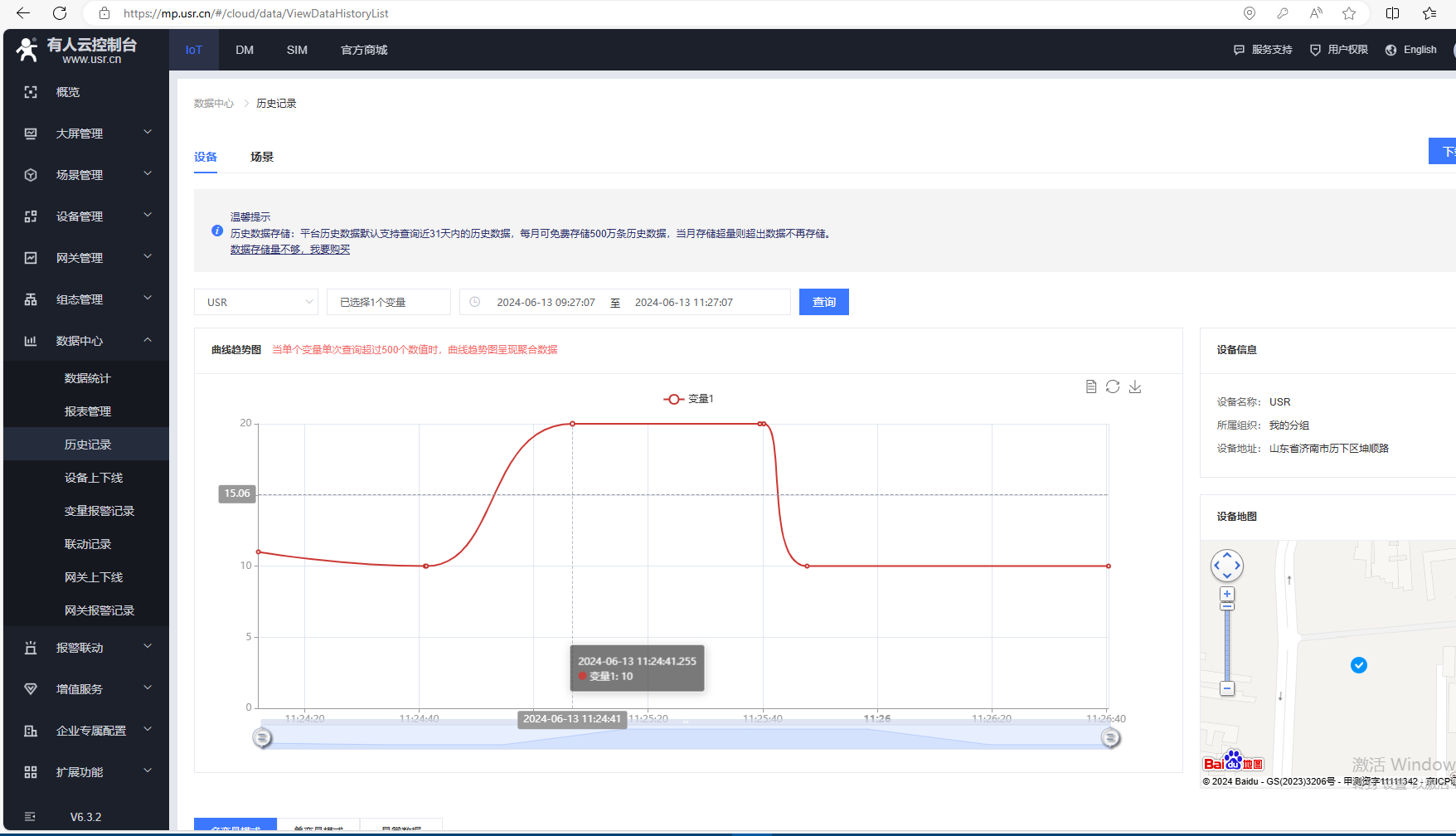

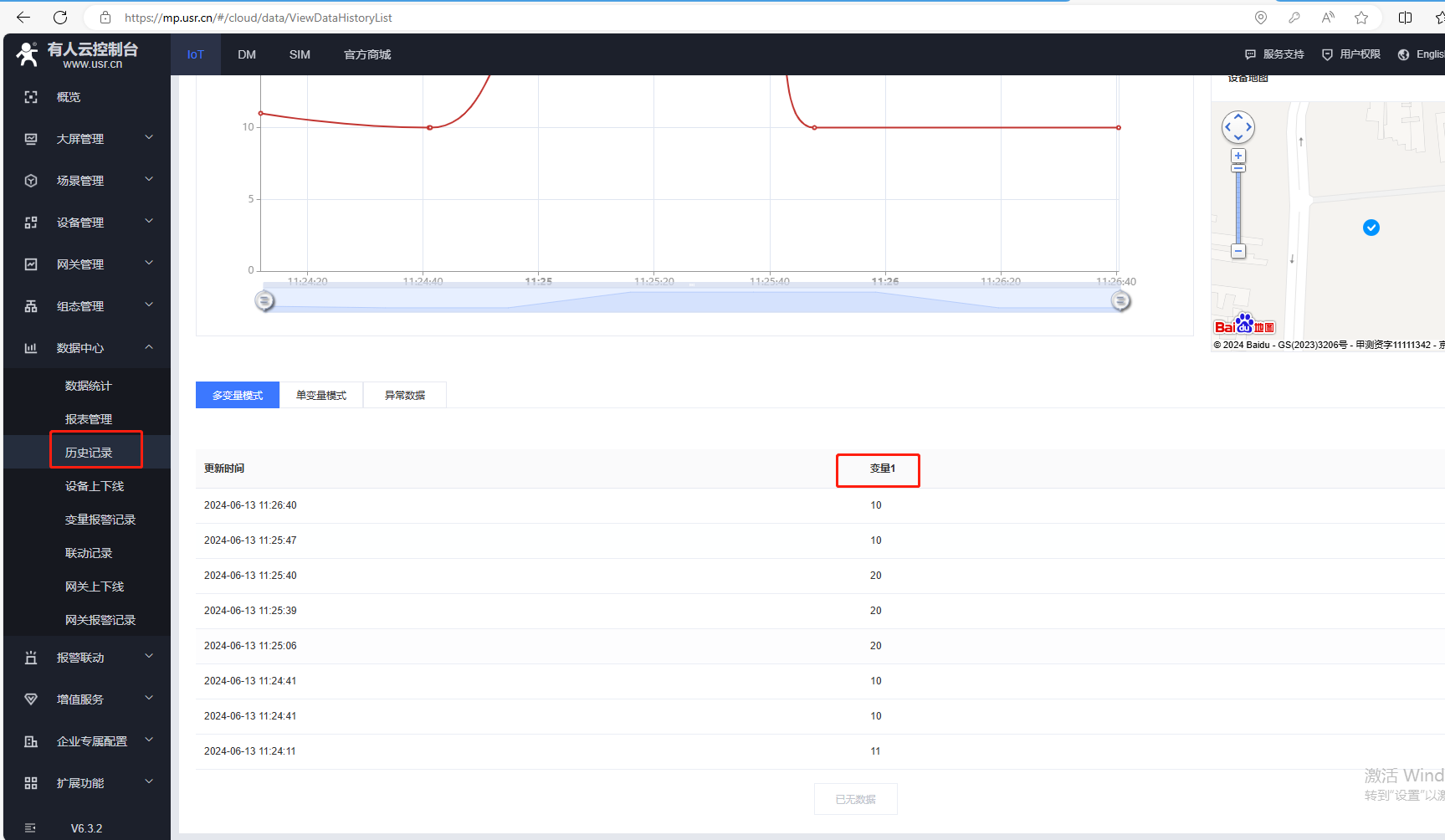

5、数据中心，历史记录查看历史曲线和历史数据
编写人：金志方 编写日期：2024-07-04
审核人：金志方 审核日期：2024-07-04
订正版本：V1.0 订正内容：初稿
