USR-LG206-L定点模式重传示例

一、资料下载

USR-LG206-L_点对点协议数传终端说明书：https://www.usr.cn/Download/1250.html

USR-LG206-L AT指令集：https://www.usr.cn/Download/1344.html

USR-TCP232-TEST串口助手：https://www.usr.cn/Download/27.html

USR-LG206-L 设置软件：https://www.usr.cn/Download/1345.html

二、硬件连接

1、需要准备的物品：

USR-LG206-L 2台

USR-RS232 串口线 2条

12V电源适配器 2个

笔记本电脑 1台

2、硬件连接：

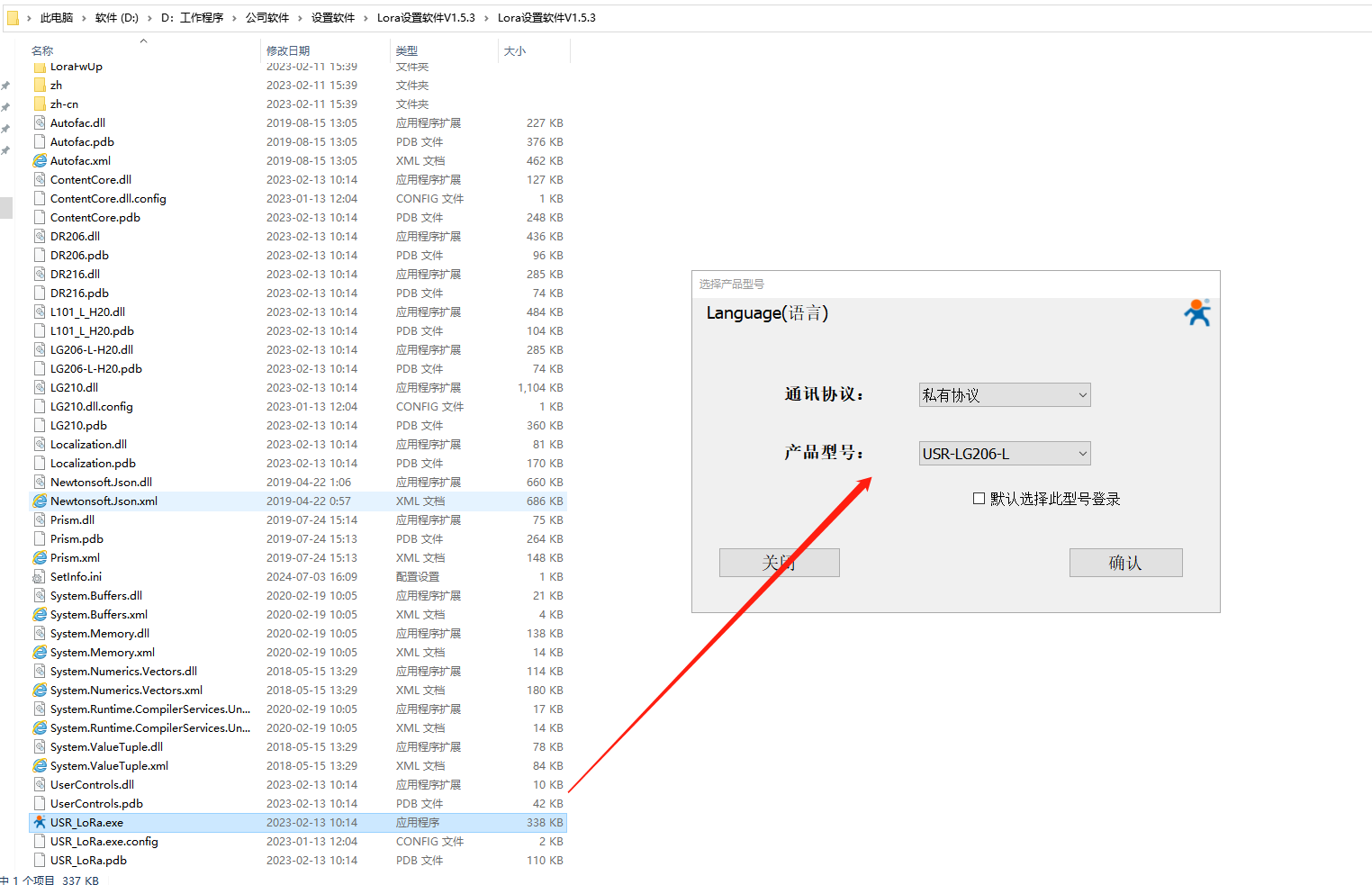

电脑打开LORA设置软件。

2个USR-LG206-L的 232串口接USB-RS232串口线接电脑，然后接12V电源适配上电，配置参数。

三、准备工作

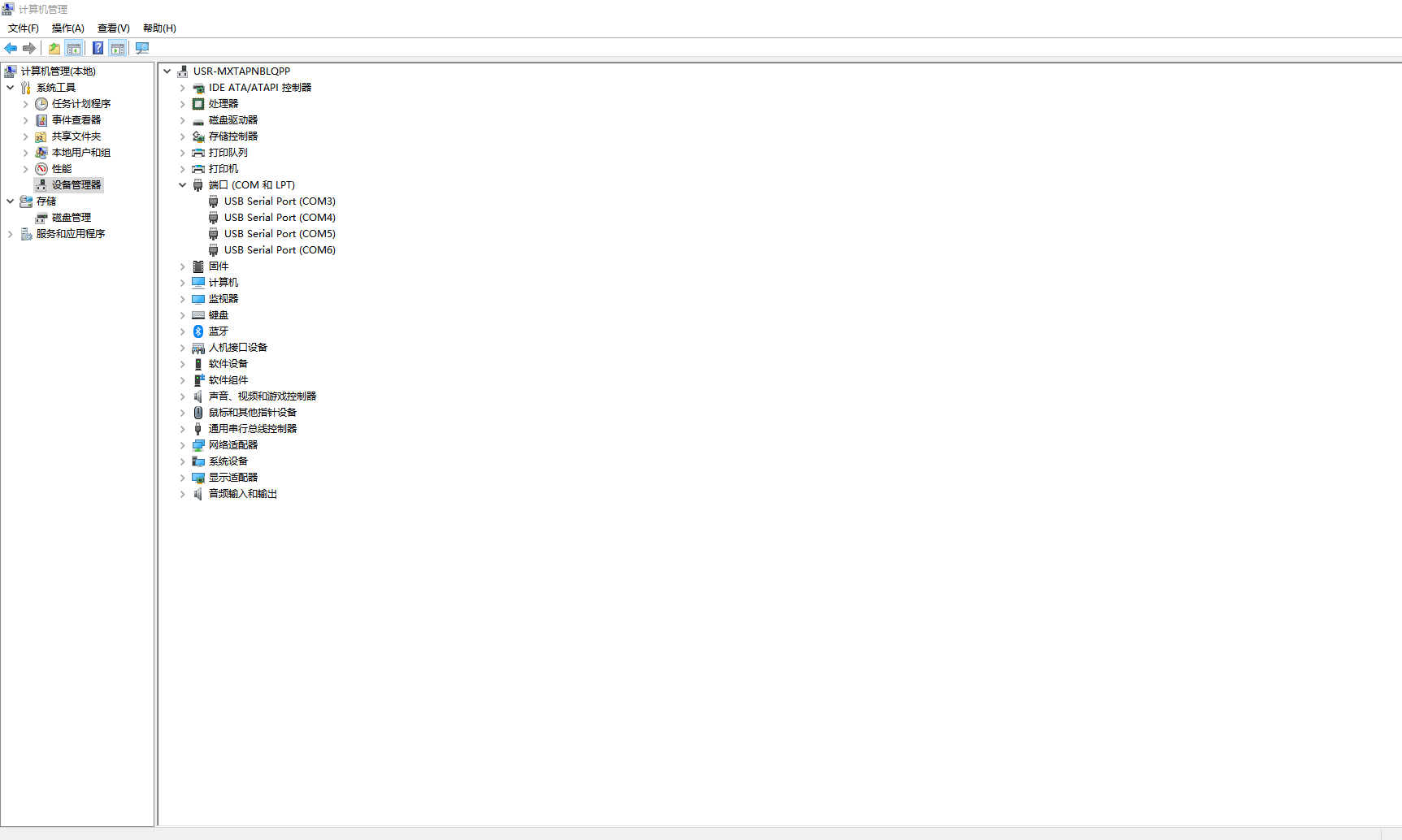

电脑鼠标点击计算器管理，右击，点开设备管理器，点击端口，查看接2个USR-LG206-L的USB-RS232串口线COM口号。

四、第1个USR-LG206-L参数设置

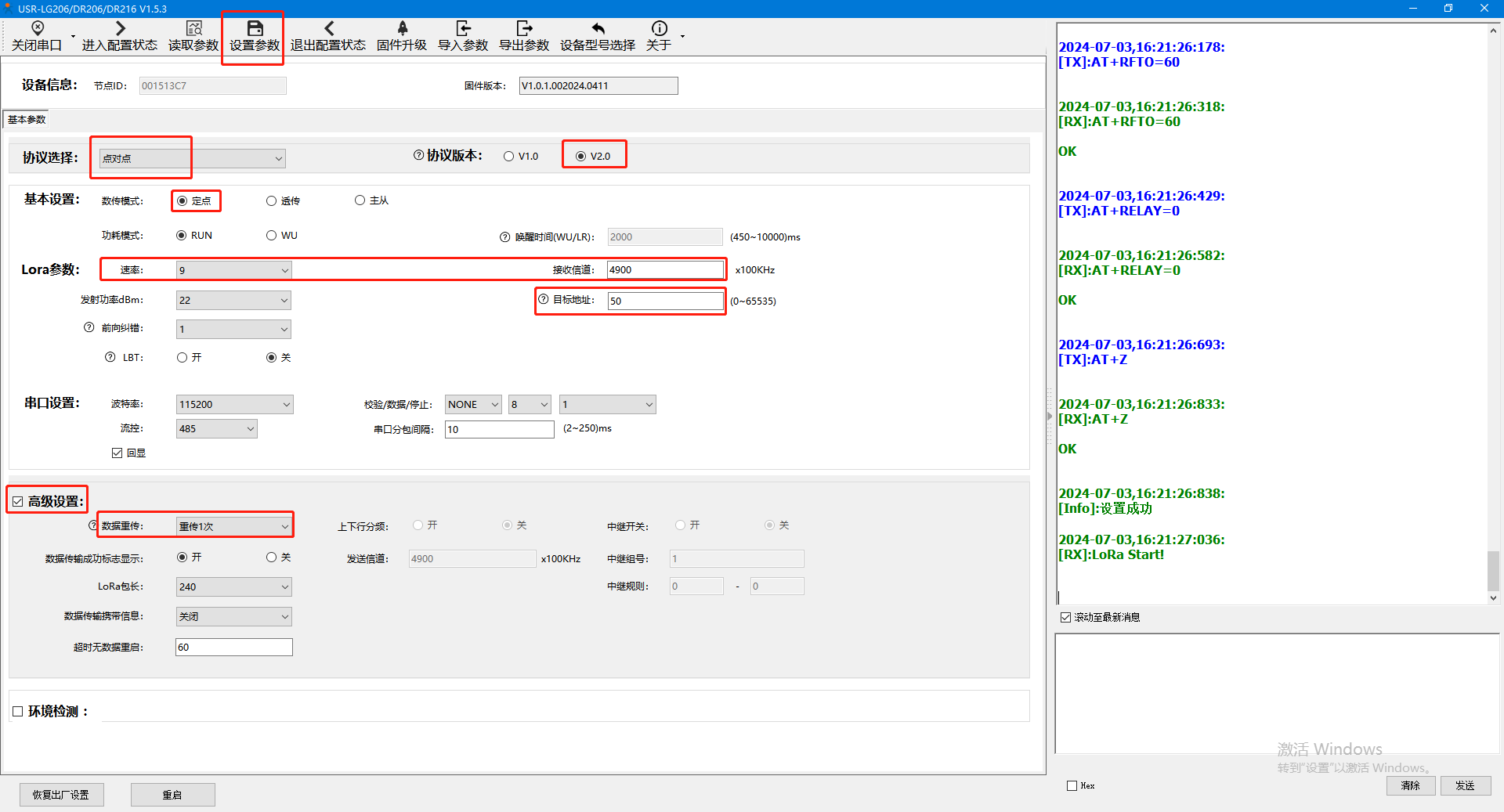

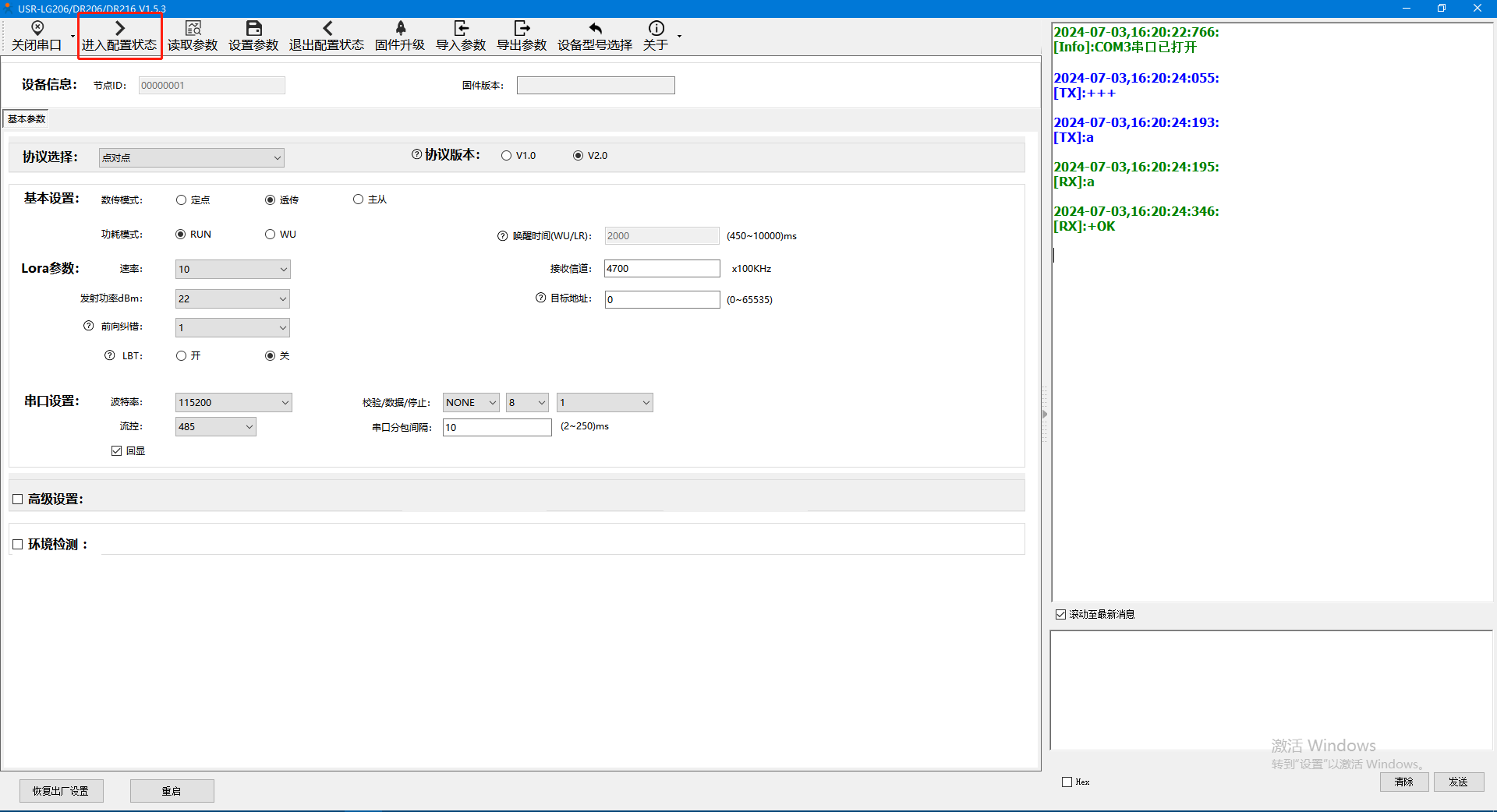

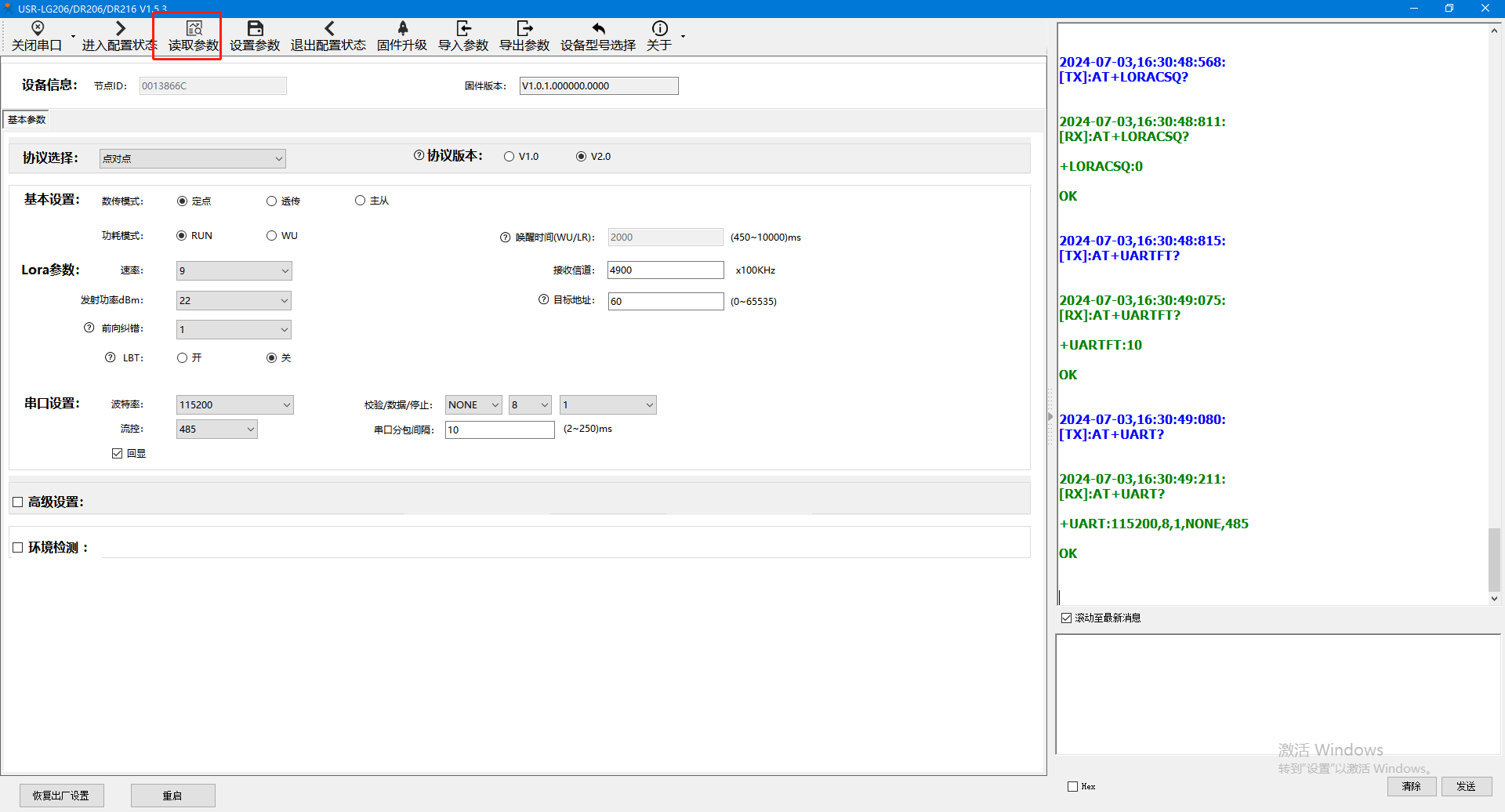

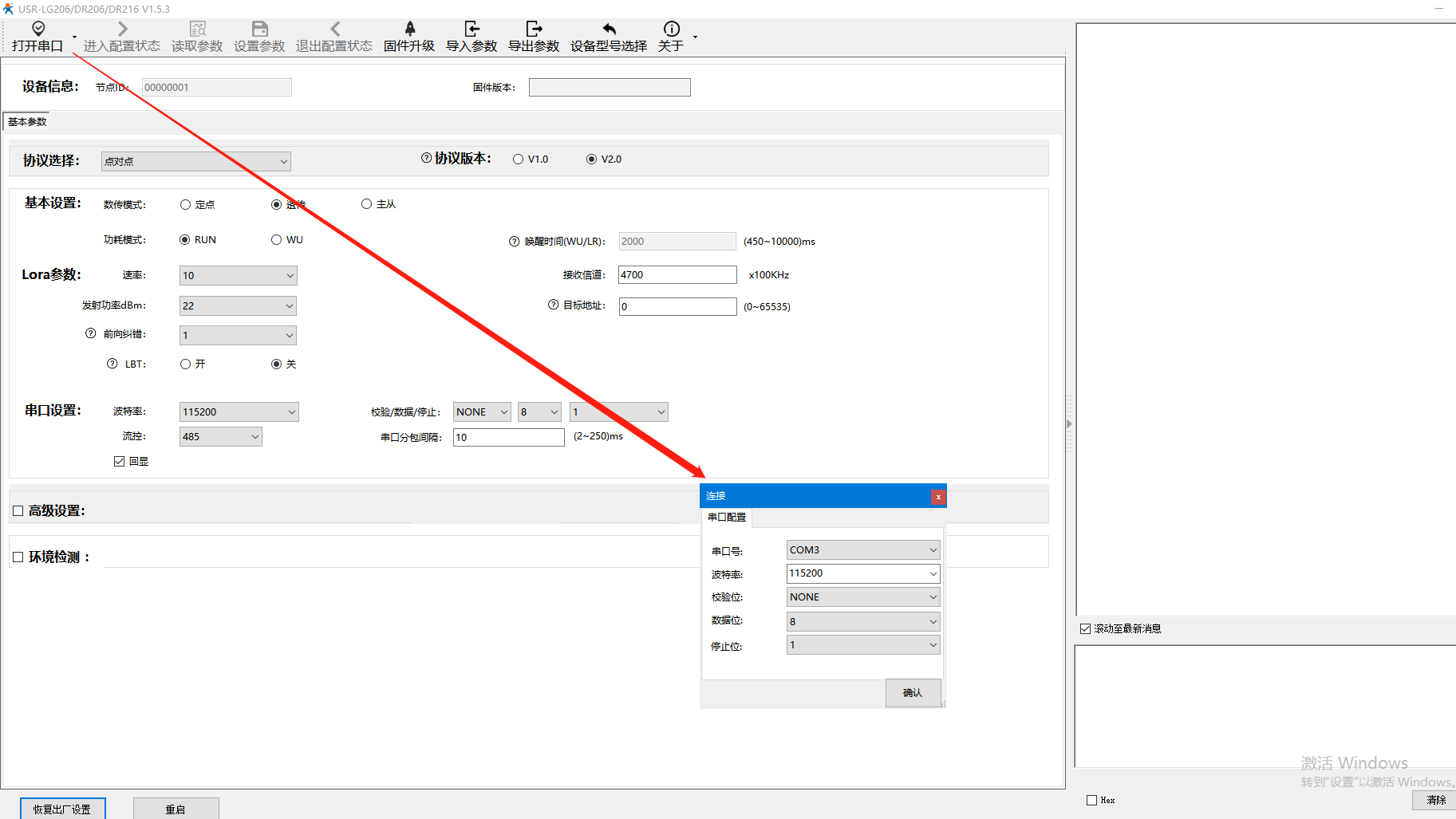

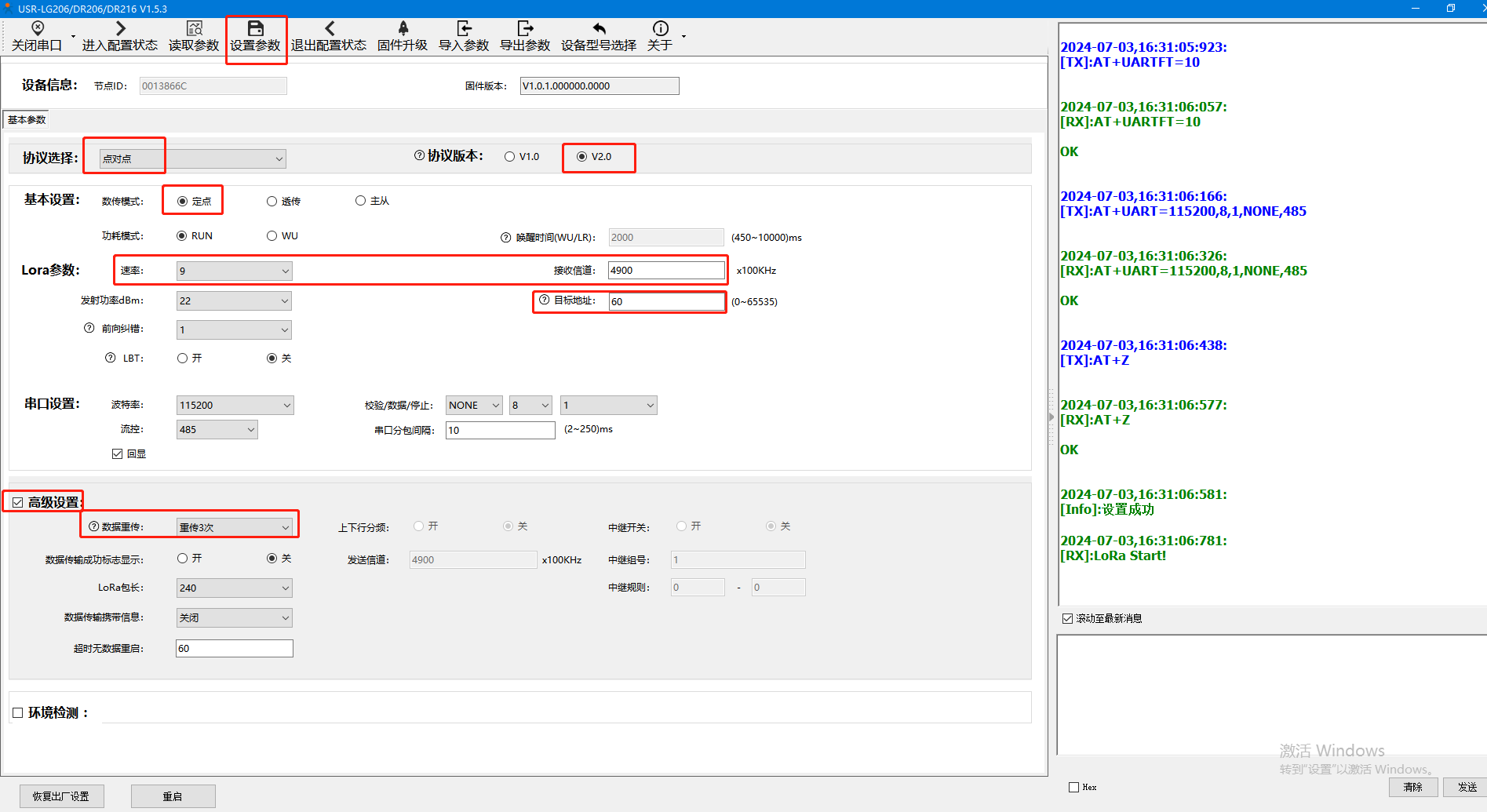

1、电脑打开第1个USR-LG206-L的设置软件，打开串口COM3，点击进入配置状态，点击读取参数

2、配置参数，点击设置参数

基本参数设置如下：

协议选择：点对点

协议版本：V2.0

基本设置：数传模式选择定点

LoRa参数：

速率9 ，接收信道：4900x100KHz

目标地址50

串口设置：波特率115200、校验位NONE、数据位8、校验位1。

点开高级设置，数据重传选择重传1次。

其他参数可以保持默认。

五、第2个USR-LG206-L参数设置

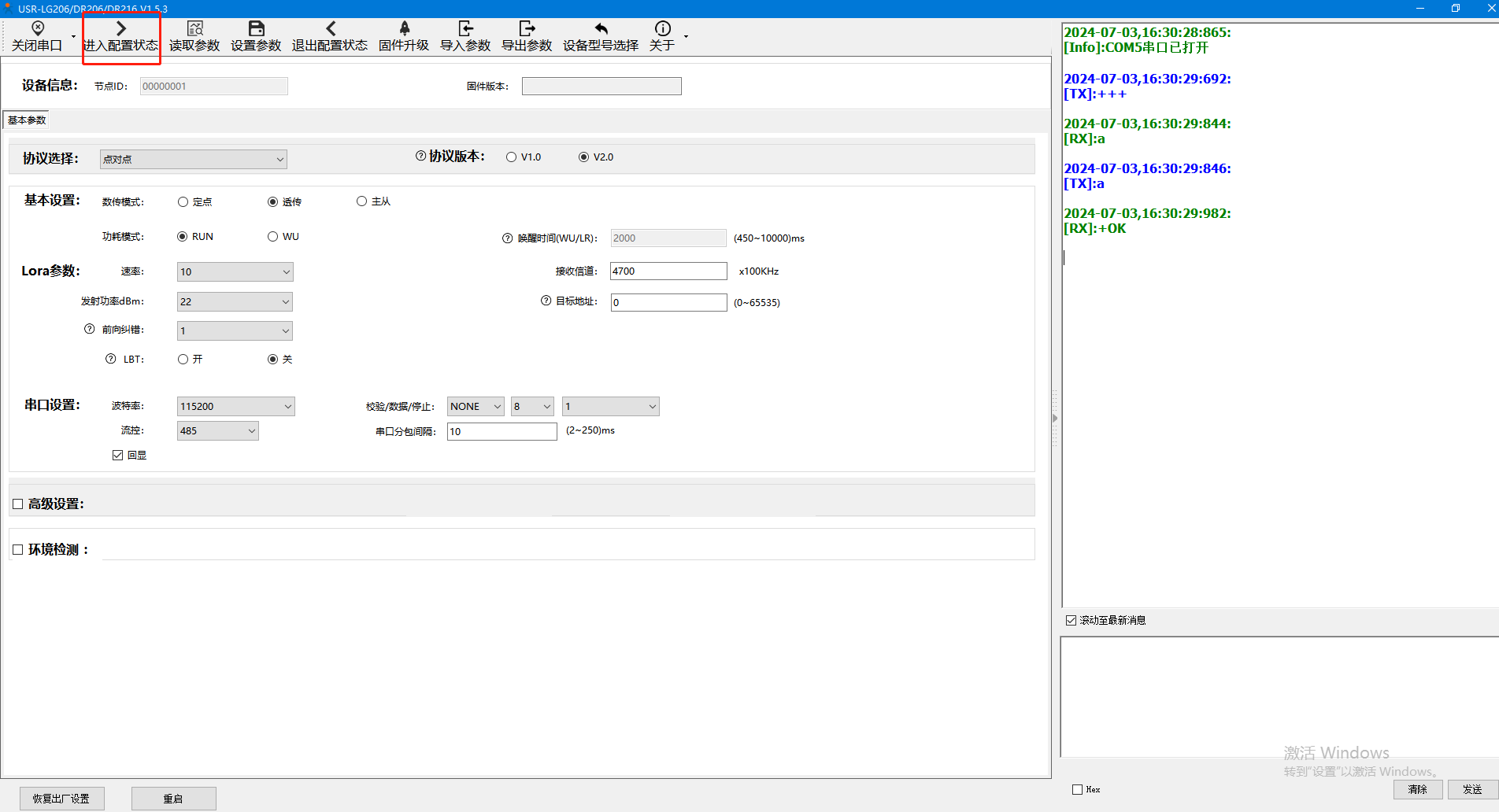

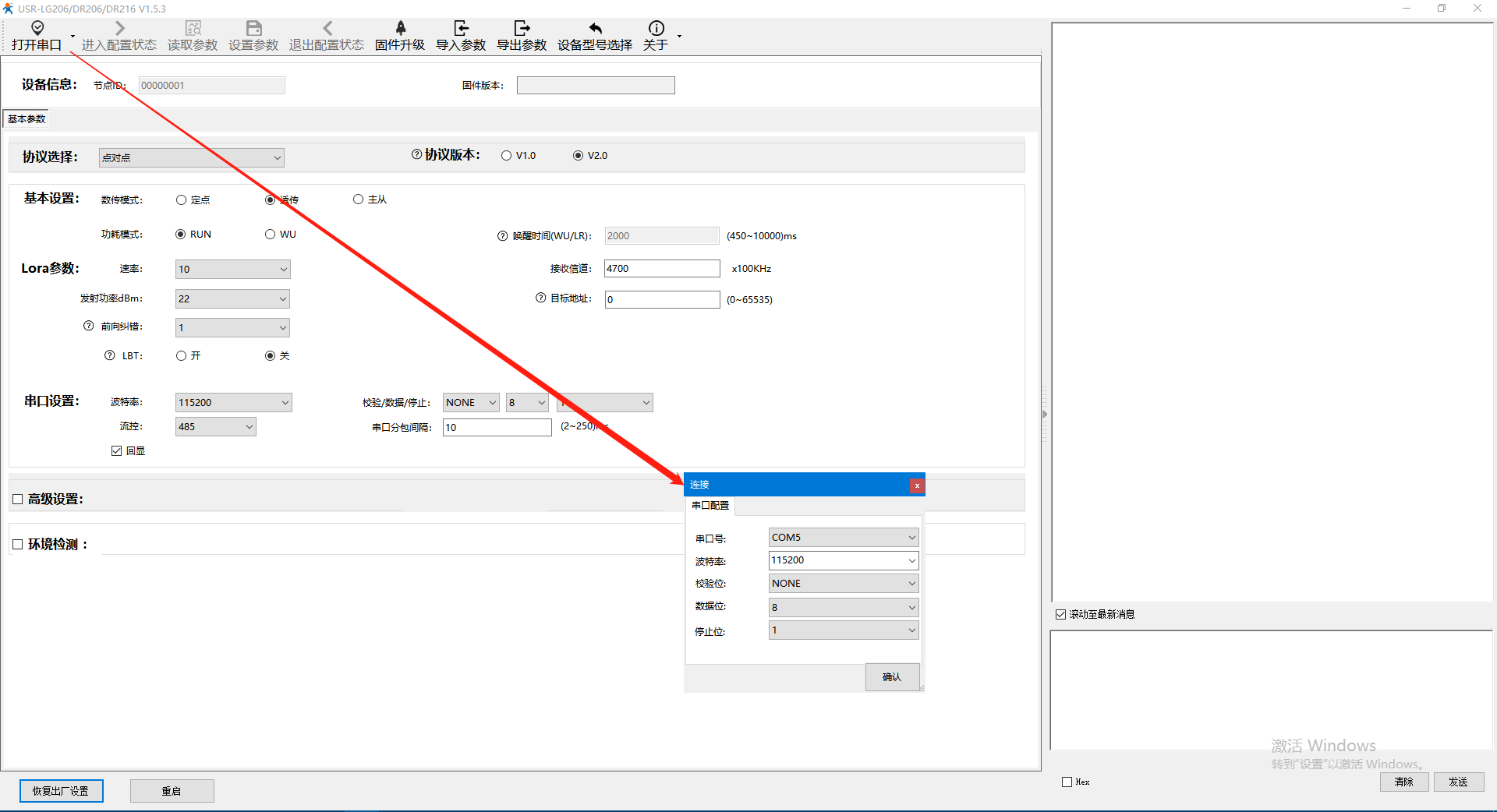

1、电脑打开第2个USR-LG206-L的设置软件，打开串口COM5，点击进入配置状态，点击读取参数

2、配置参数，点击设置参数

基本参数设置如下：

协议选择：点对点

协议版本：V2.0

基本设置：数传模式选择定点

LoRa参数：

速率9 ，接收信道：4900x100KHz

目标地址60

串口设置：波特率115200、校验位NONE、数据位8、校验位1。

点开高级设置，数据重传选择重传3次（用于对比第1个LG206重传1次的效果）

其他参数可以保持默认。

六、通讯测试：

备注：第1个USR-LG206-L的串口线COM口是COM3。第2个USR-LG206-L的串口线COM口是COM5。

1、打开串口助手

电脑下载USR-TCP232-TEST串口软件，打开2个串口软件。

第一个串口软件，打开第1个USR-LG206-L接的USB-RS232串口线的COM口：COM3，串口参数对应USR-LG206-L的串口参数，勾选按十六进制发送，勾选按十六进制显示。

第二个串口软件，打开第2个USR-LG206-L接的USB-RS232串口线的COM口：COM5，串口参数对应USR-LG206-L的串口参数，勾选按十六进制发送，勾选按十六进制显示。

2、定点模式重传测试

备注：定点传输协议在透明传输的基础上将发送数据的前2字节作为接收端模组目标地址（高位在前）第3、4字节作为接收端模组信道， 数据格式为：接收端目标地址（16进制）+接收端信道（16进制）+Data；发送时模块改变目标地址和信道，发送完成后恢复原有设置。 定点传输协议优势在于数据发送时可以灵活的改变目标地址和信道从而实现灵活的改变目标模块。

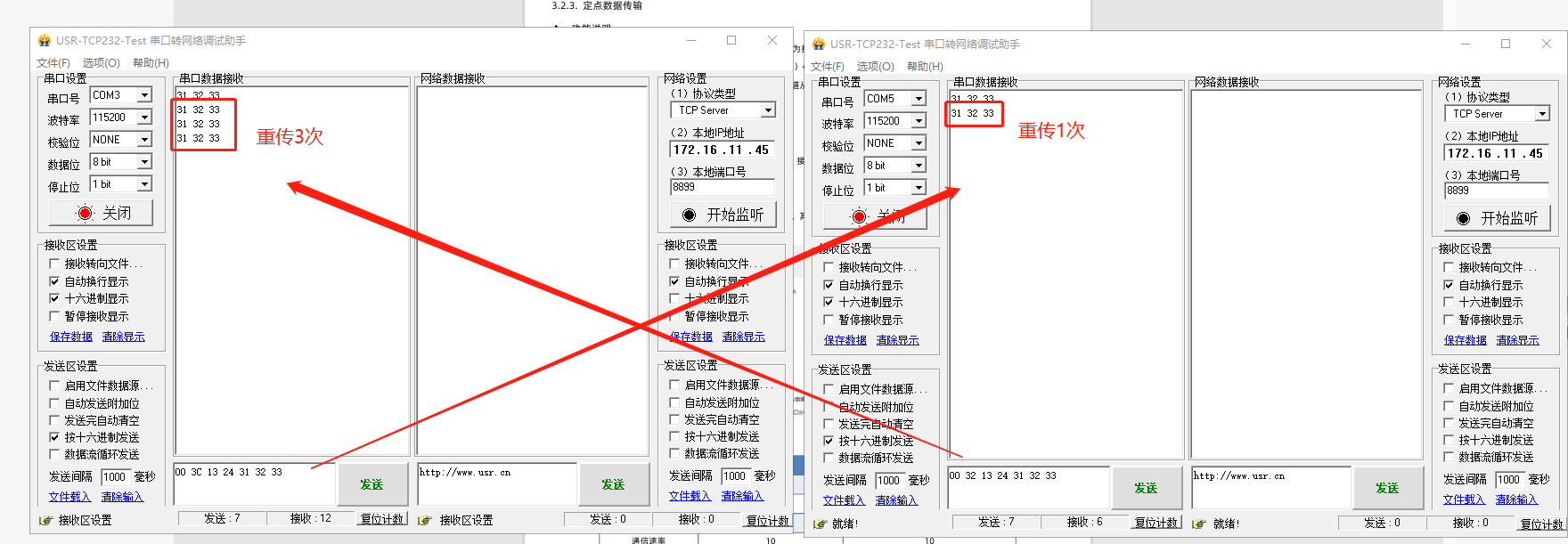

测试2个USR-LG206-L串口之间相互发送数据。

第1个USR-LG206-L串口发送一条00 3C 13 24 31 32 33，第2个USR-LG206-L串口接收一条00 3C 13 24 31 32 33，接着再接收一条重传数据00 3C 13 24 31 32 33。

第2个USR-LG206-L串口发送一条00 32 13 24 31 32 33，第1个USR-LG206-L串口接收一条00 32 13 24 31 32 33，接着再接收三条重传数据00 32 13 24 31 32 33。

3、数据说明

00 3C 13 24 31 32 33其中00 3C对应十进制的目标地址60，13 24对应十进制的信道4900

00 32 13 24 31 32 33其中00 32对应十进制的目标地址50，13 24对应十进制的信道4900

编写人：金志方 编写日期：2024-07-04

审核人：金志方 审核日期：2024-07-04

订正版本：V1.0 订正内容：初稿
