USR-LG210-组网模式-MODBUS TCP功能示例
一、资料下载:
USR-LG206-L_LG210网关协议数传终端说明https://www.usr.cn/Download/1249.html
USR-LG210-L使用说明书:https://www.usr.cn/Download/1173.html
USR-LG210-L 网关AT指令集:https://www.usr.cn/Download/1174.html

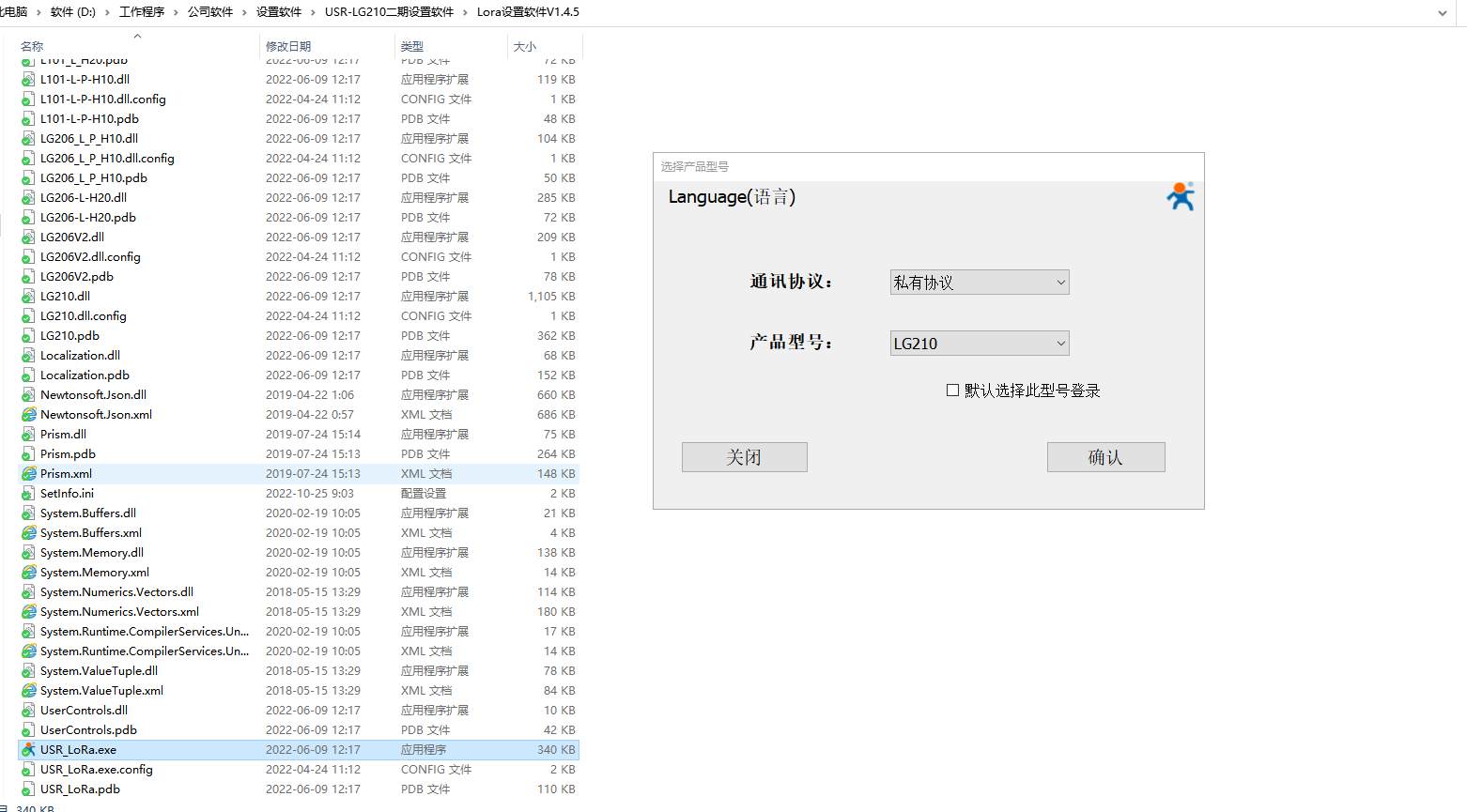

USR-LG210-L设置软件USR-Lora_setup_V1.4.5.zip:https://www.usr.cn/Download/1177.html
USR-TCP232-TEST串口助手:https://www.usr.cn/Download/27.html

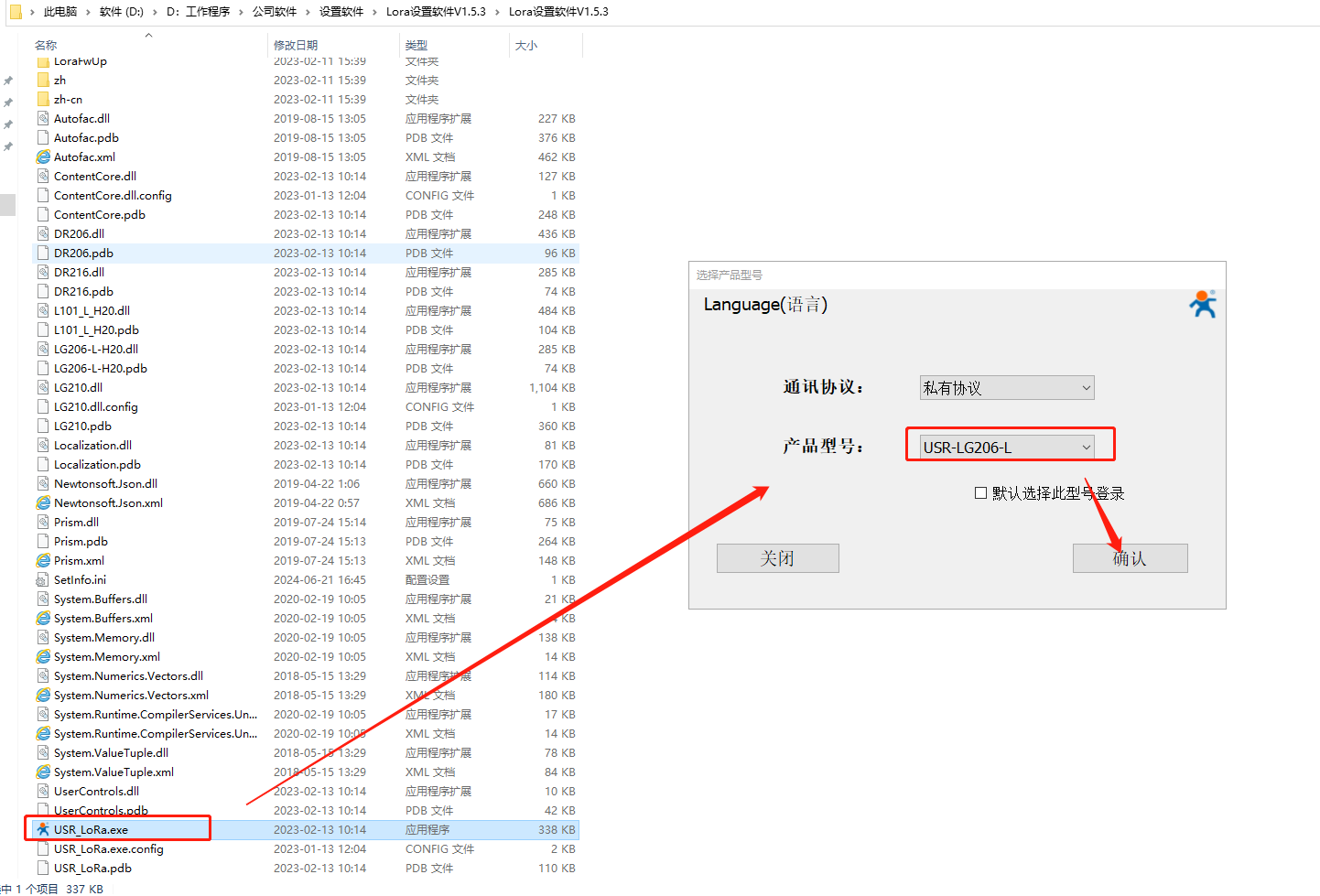

USR-LG206-L 设置软件:https://www.usr.cn/Download/1345.html
MODBUS SLAVE和MODBUS POLL调试软件百度自行下载,安装到电脑。
二、硬件连接:
1、需要准备的物品:
USR-LG210 1台
USR-LG206-L 1台
USR-RS232 串口线2条
12V电源适配器 2个
外网路由器 1个
网线1 根
笔记本电脑 1台
2、硬件连接:
USR-LG210 的232串口接USB-RS232串口线接电脑,然后接12V电源适配上电。USR-LG210网线连接路由器,电脑接同一个路由器。
USR-LG206-L 的232串口接USB-RS232串口线接电脑,然后后接12V电源适配上电。
电脑打开两个LORA设置软件,电脑安装MODBUS SLAVE和MODBUS POLL调试软件。
三、准备工作:

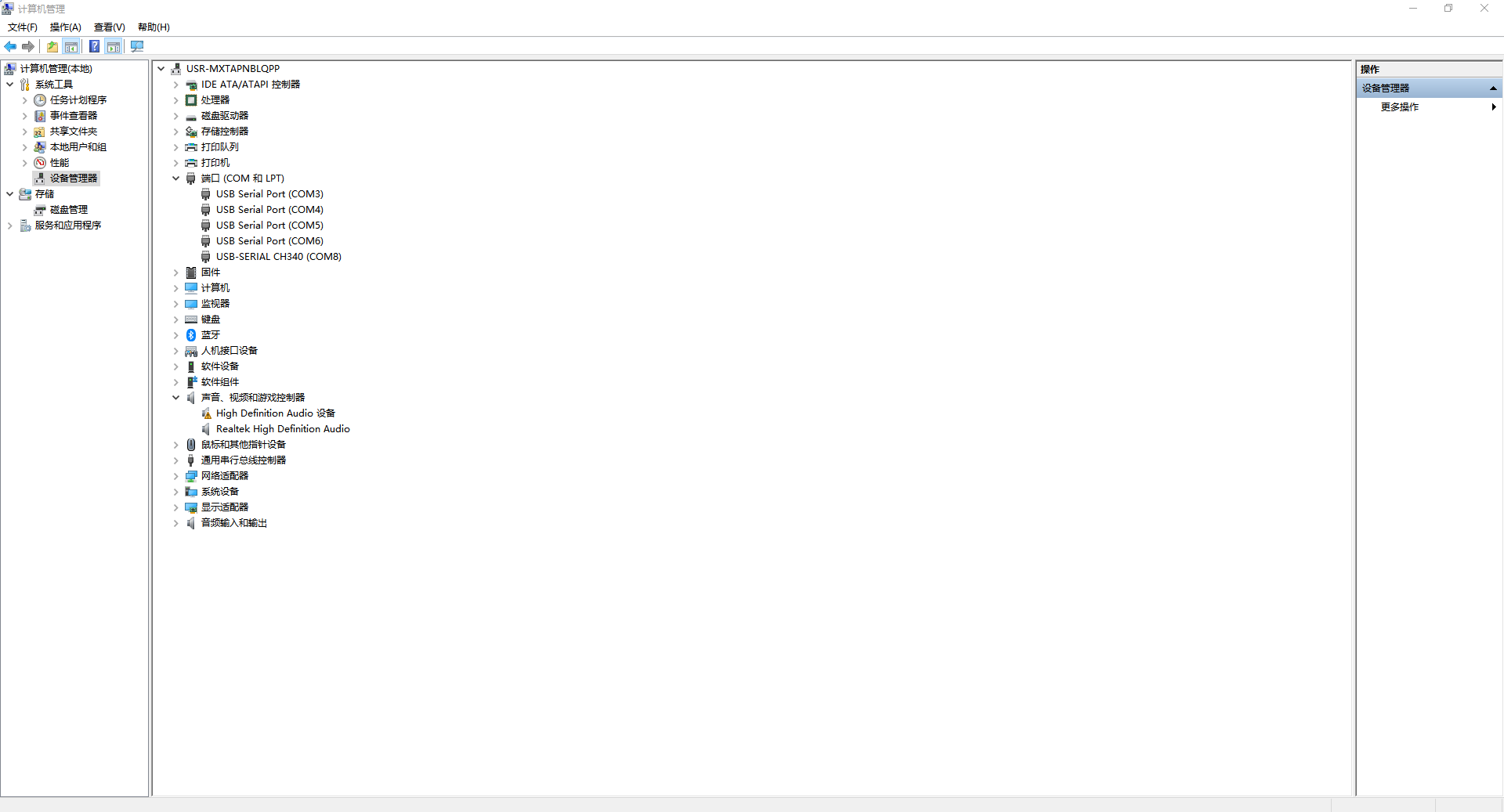

电脑鼠标点击计算器管理,右击,点开设备管理器,点击端口,查看接USR-LG210-L的USB-RS232串口线COM口号3和USR-LG206-L的USB-RS232串口线COM口号5。
四、USR-LG210-L参数设置:

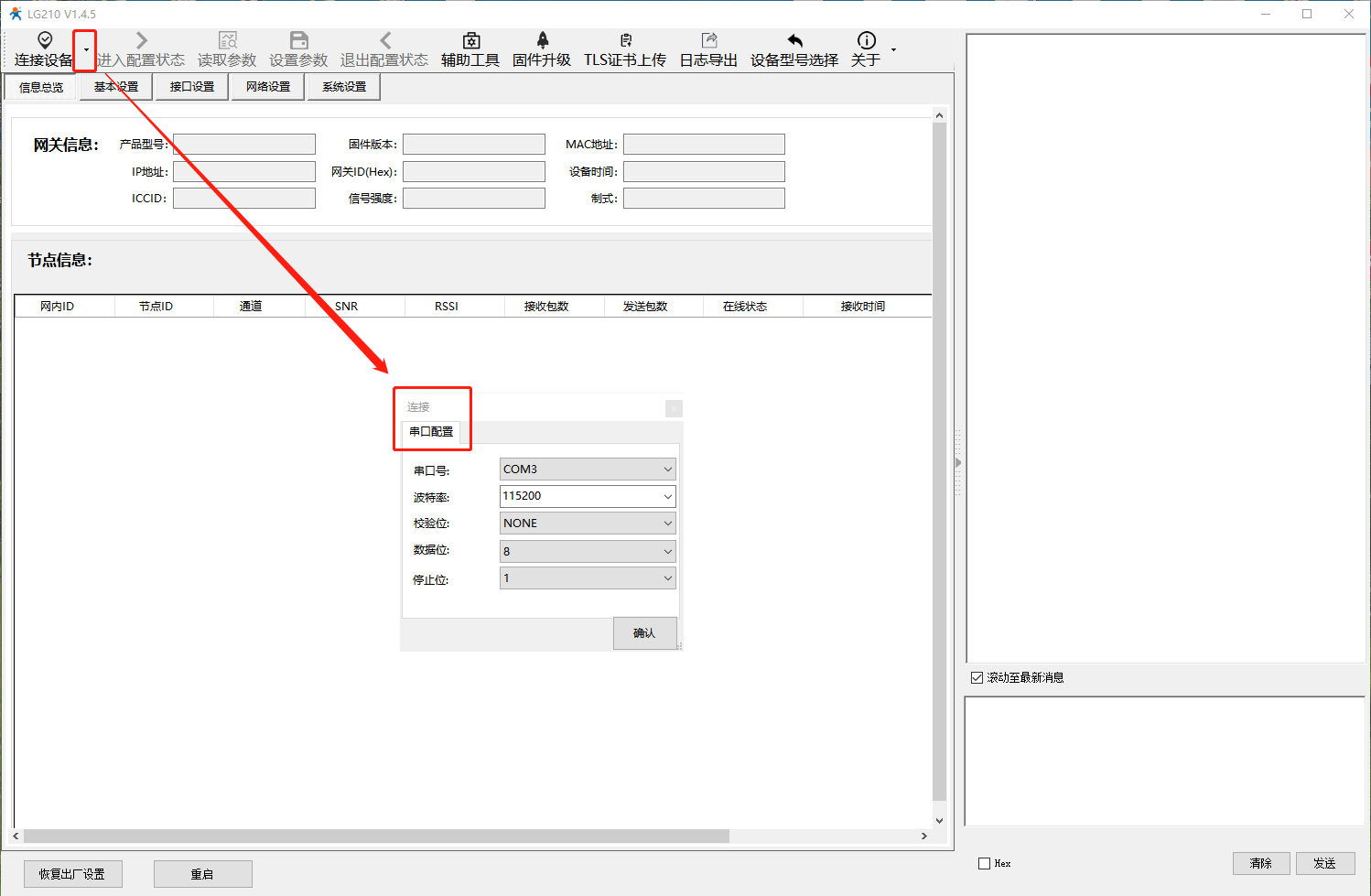

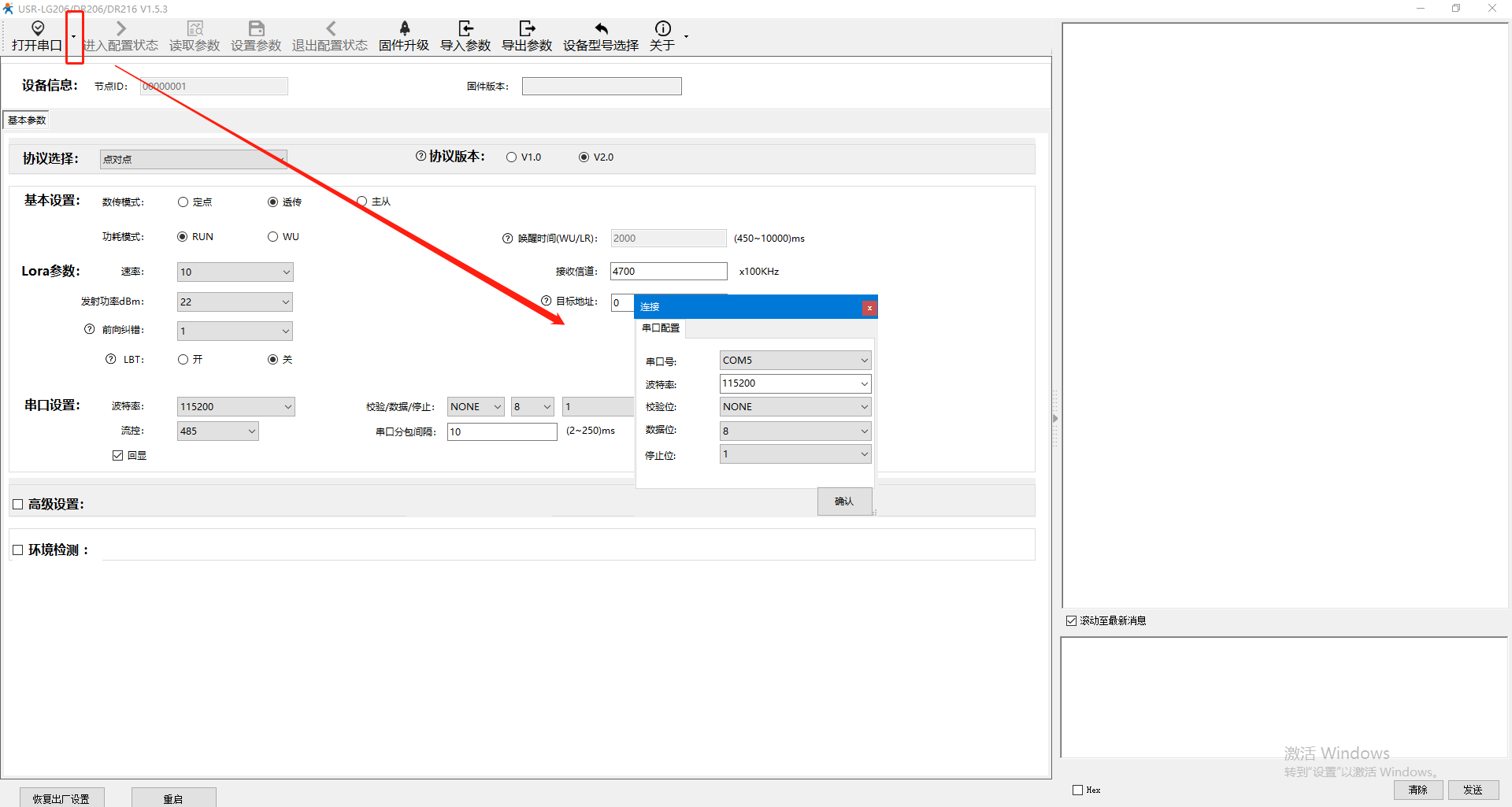

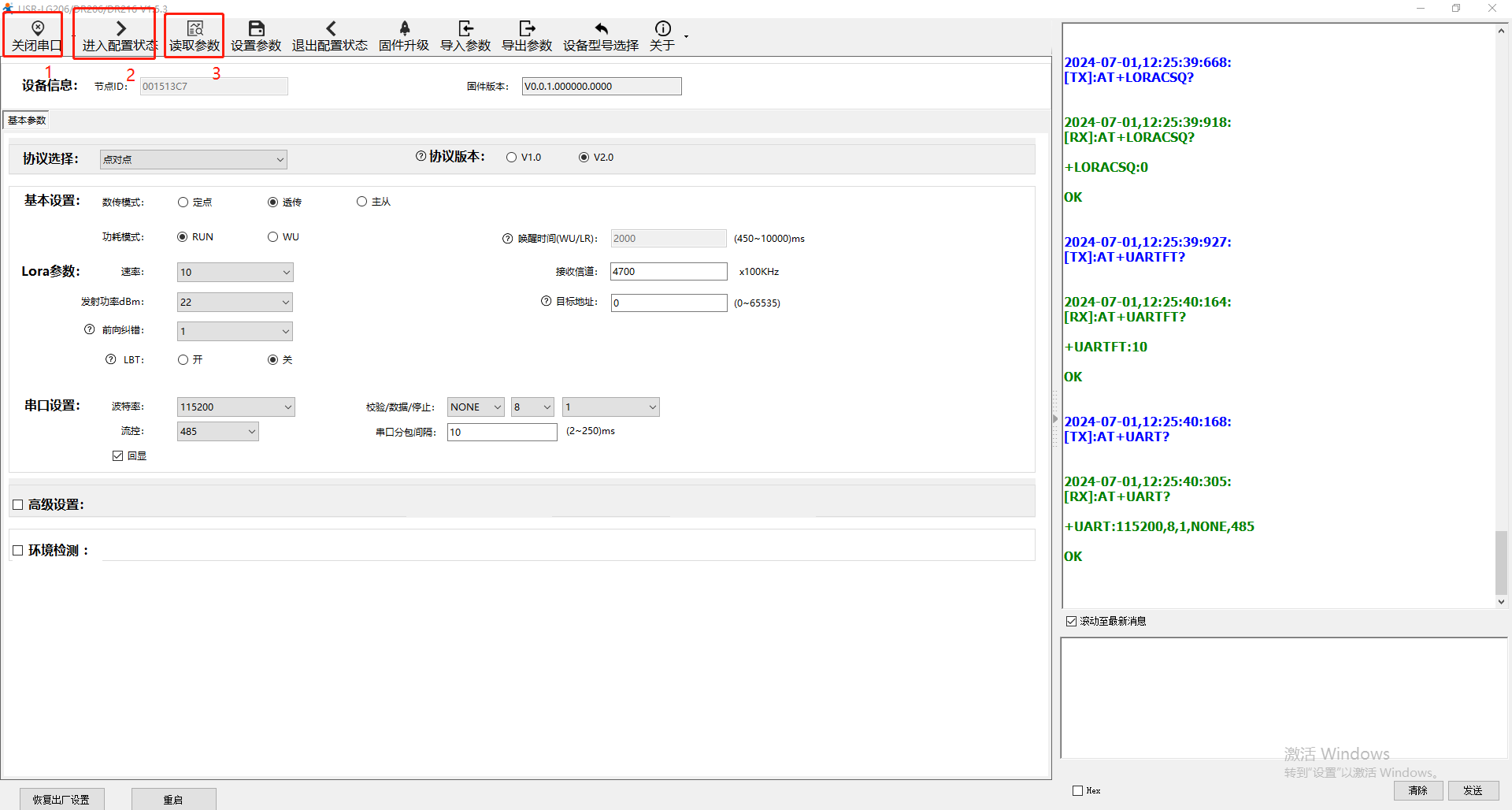

1、电脑打开USR-LG210-L的设置软件,设置软件点击左上角连接,点击串口配置,选择COM3,使用USR-LG210默认串口参数,然后打开串口,点击进入配置状态,读取参数。

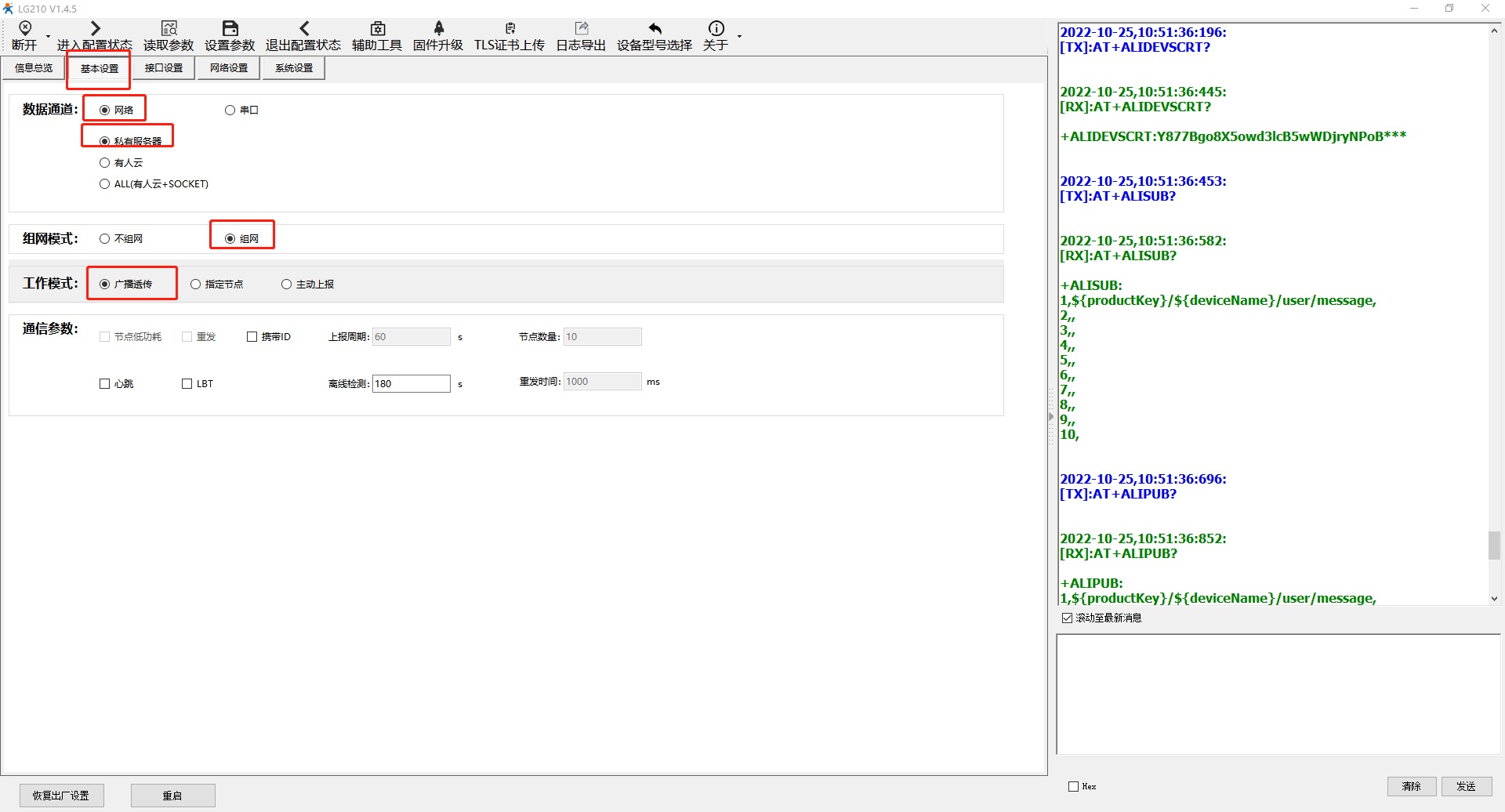

2、基本设置:数据通道选择网络,私有服务器。组网模式选择组网。工作模式选择广播透传。

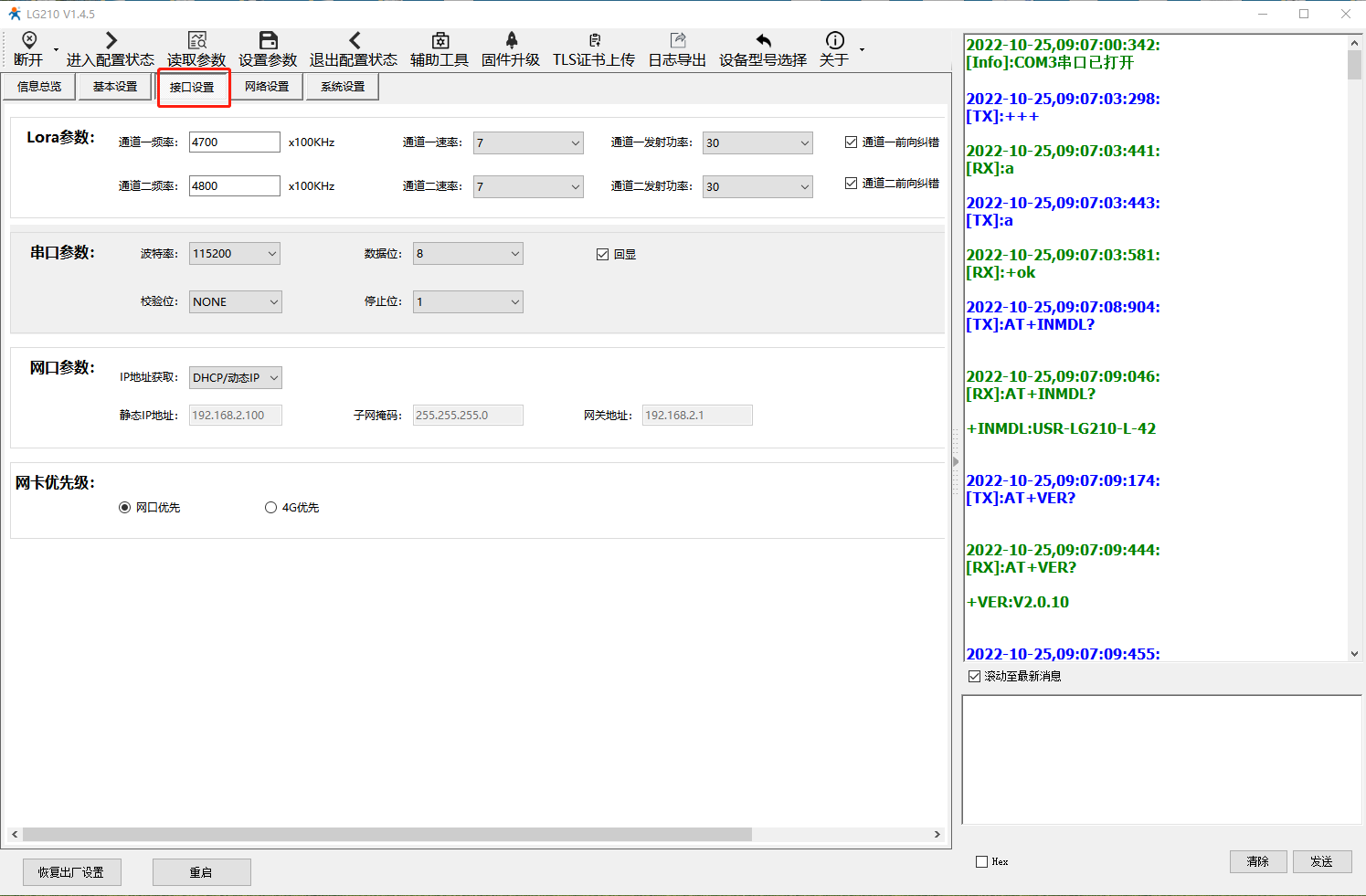

3、接口设置:LORA参数,通道一频率4700X100KZH,通道一速率7,通道二频率4800X100KZH,通道二速率7。串口参数默认115200。网口参数IP地址获取,DHCP/动态IP。网卡优先级,网口优先。

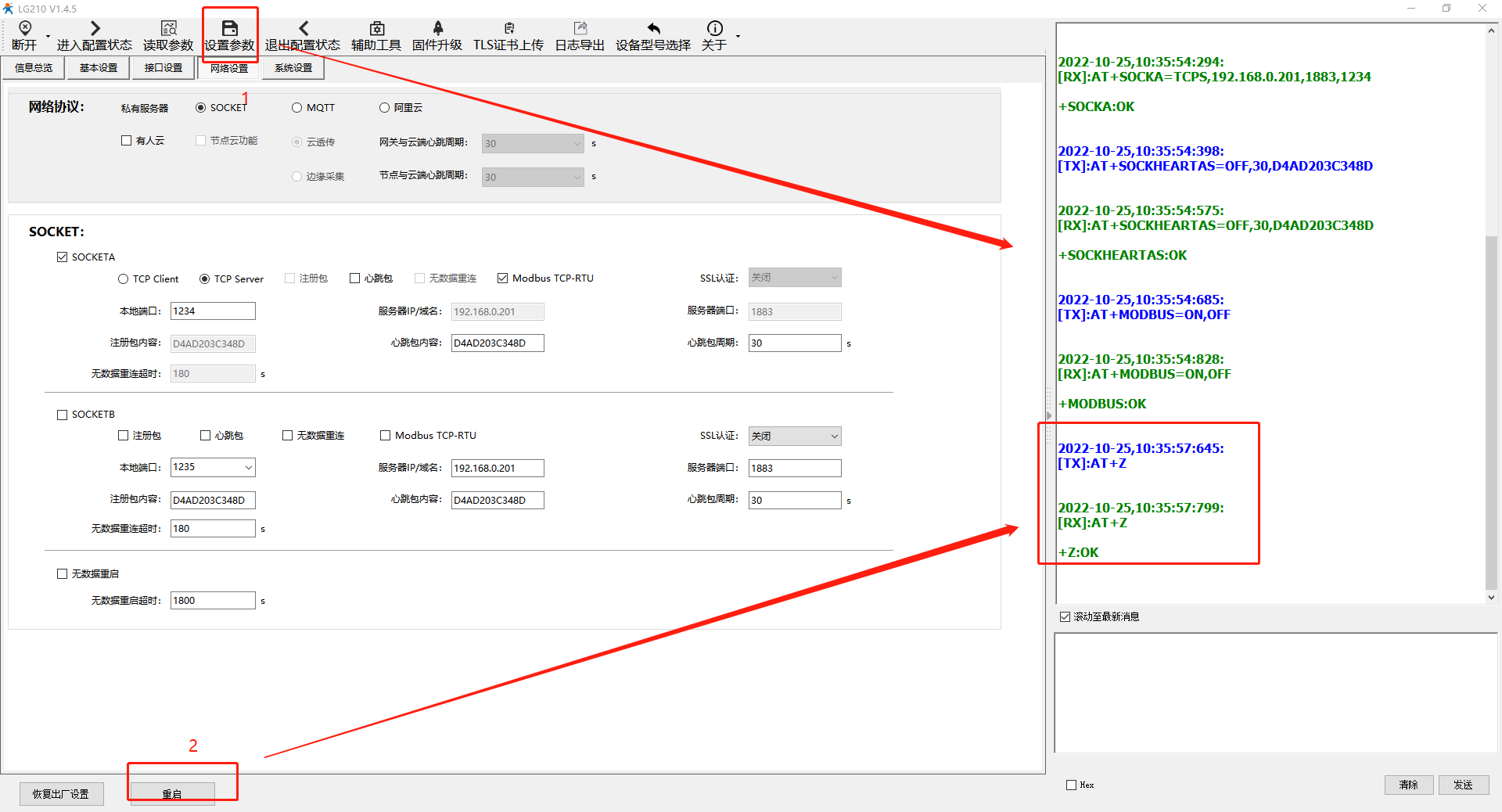

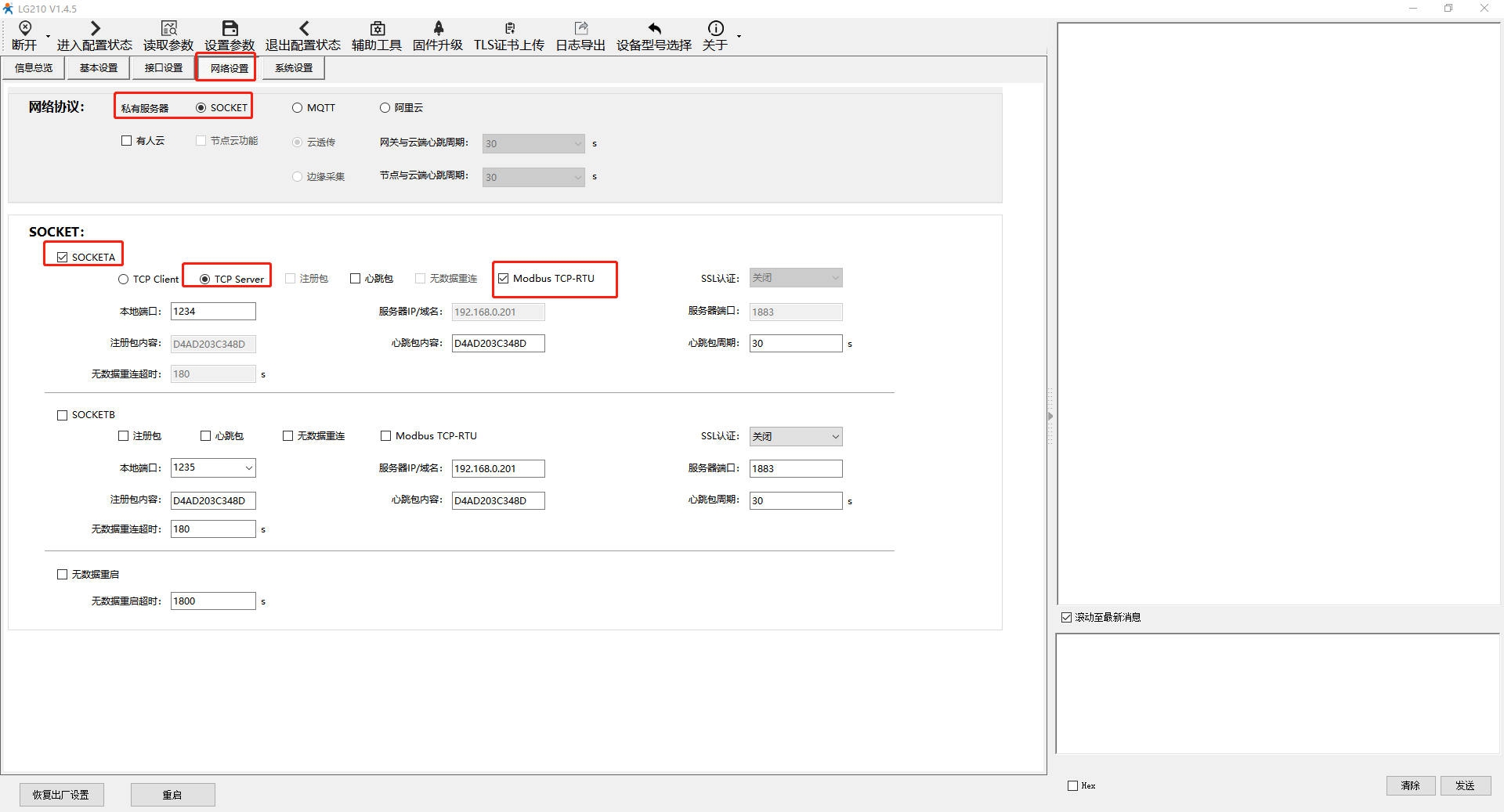

4、网络设置:SOCKET,勾选SOCKETA,选择TCP server,勾选Modbus TCP-RTU ,本地端口设置1234。以上所有参数都设置完之后,点击设置参数。USR-LG210-L设置参数保存重启,右侧打印AT+Z +Z:OK,USR-LG210-L重启后,打印启动信息===LoRa LG210->>>START===。

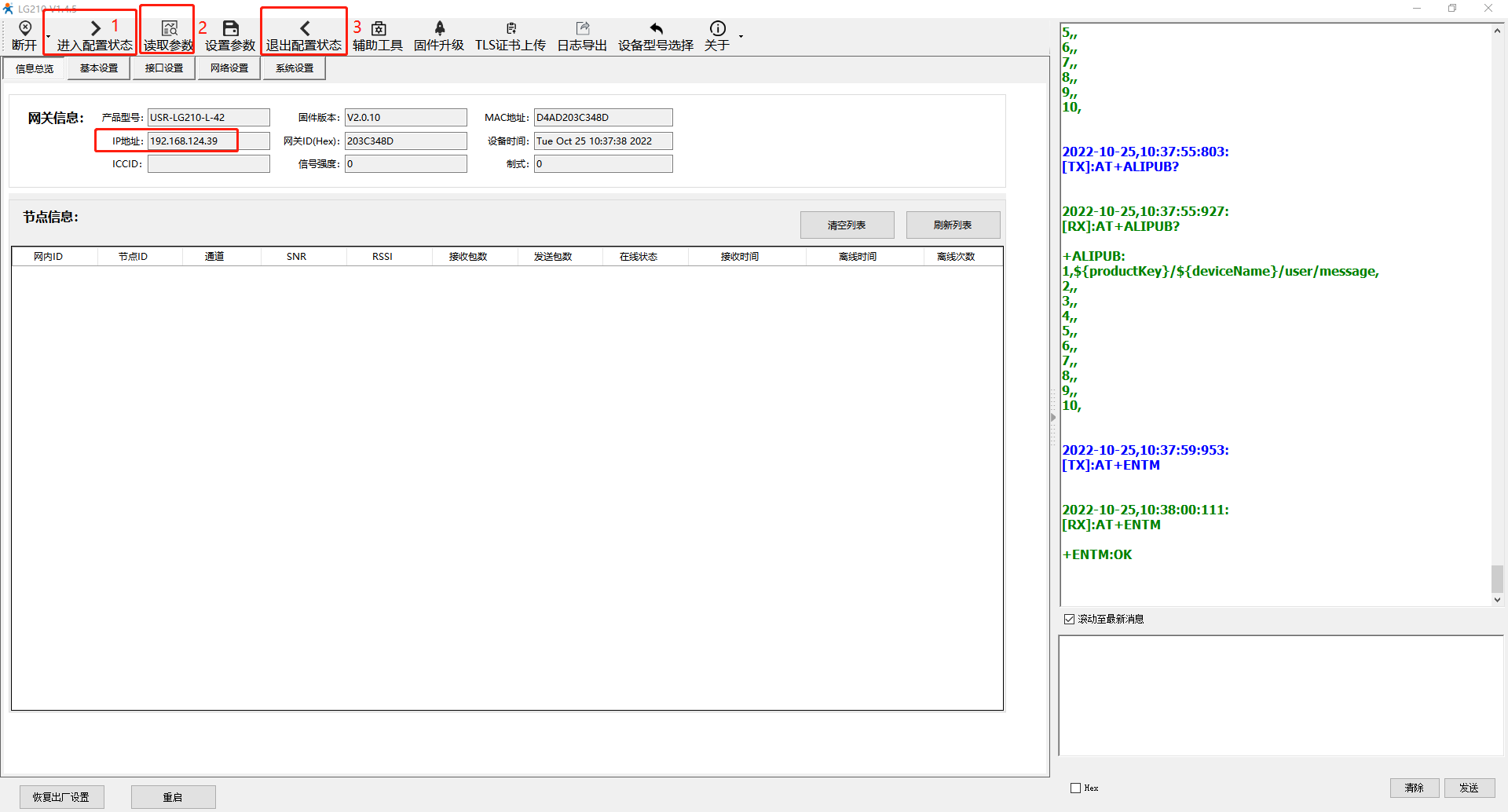

5、USR-LG210-L网口用网线接路由器,设置软件点击左上角连接,选择网络连接,可以查看USR-LG210-L从路由器获取的IP。
五、USR-LG206-L参数设置:
1、电脑打开USR-LG206-L的设置软件,选择COM5,用USR-LG206-L默认串口参数,打开串口,点击进入配置状态,读取参数。

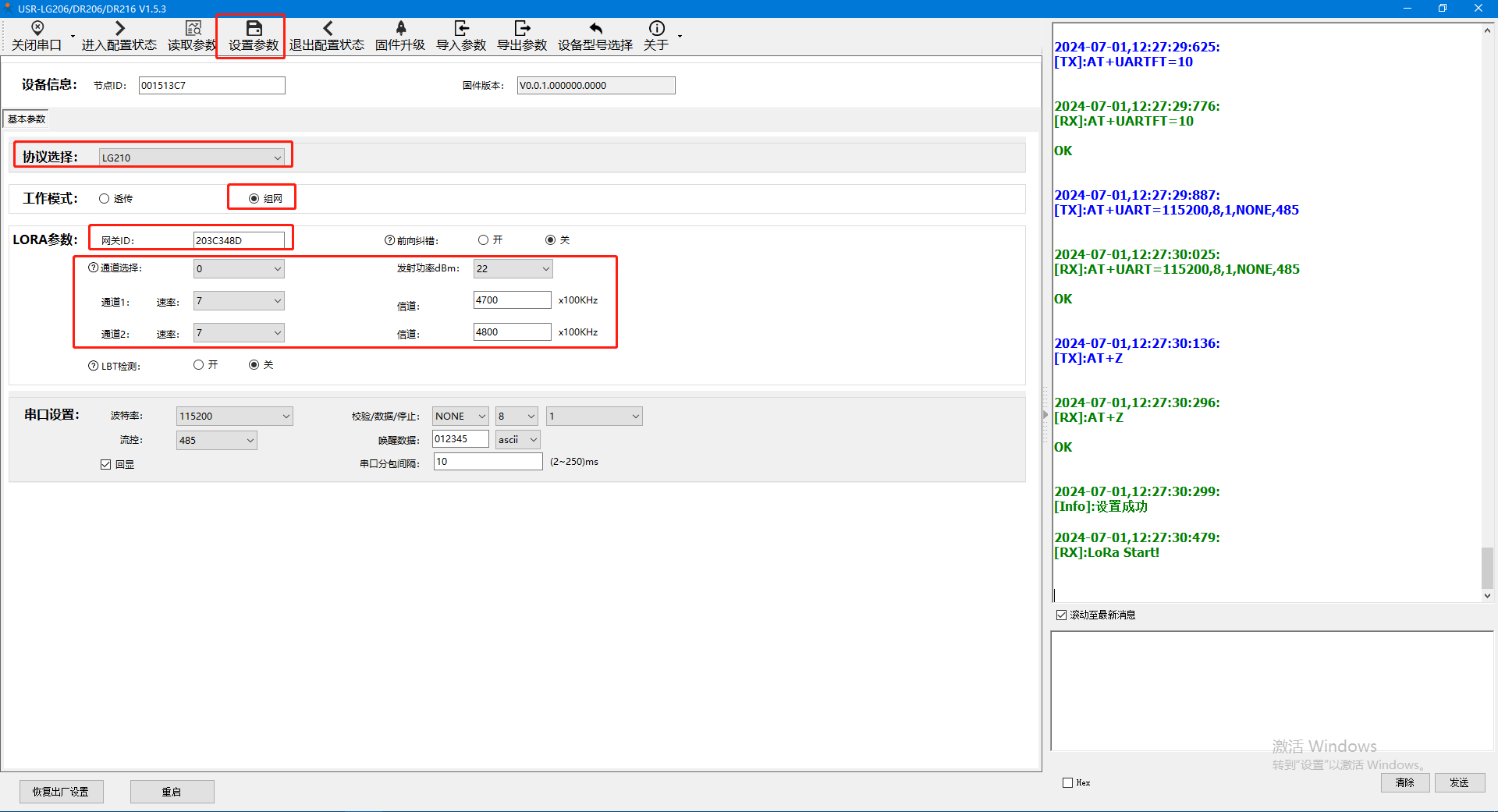

2、基本参数:协议选择LG210。工作模式组网。LORA参数,网关ID设置和USR-LG210-L的网关ID一致。通道选择用0。
通道一和通道二的速率、信道设置和USR-LG210-L的通道一和通道二的速率、信道一致。
3、以上参数都设置完之后,点击设置参数。USR-LG206-L设置保存参数,然后自动重启。右侧打印AT+Z OK LoRaStart!
六、MODBUS TCP功能调试步骤:
1、USR-LG210网线连接路由器,电脑接同一个路由器。路由器给LG210 动态分配IP:192.168.124.39。

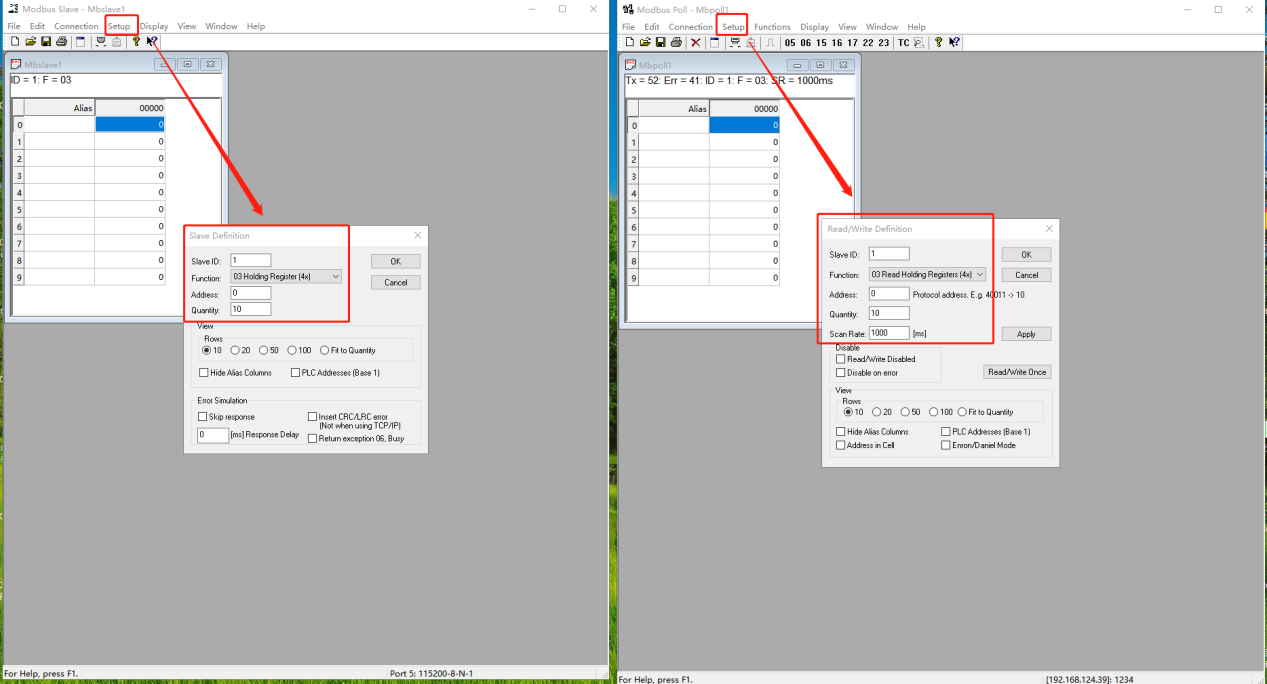

2、打开MODBUS SLAVE软件,点击Setup,从机地址Slave ID 用1,寄存器功能码Function 用03,寄存器起始地址Address 用0,寄存器数量Quantity 用10。
打开MODBUS POLL软件,点击Setup,从机地址Slave ID 用1,寄存器功能码Function 用03,寄存器起始地址Address 用0,寄存器数量Quantity 用10。采集频率Scan Rate 用5000ms。
3、打开MODBUS SLAVE软件,点击Connection,选择USR-LG206-L的USB-RS232串口线COM口号5,打开串口,MODBUS SLAVE软件的串口参数设置和USR-LG206-L的串口参数一致。点击OK。

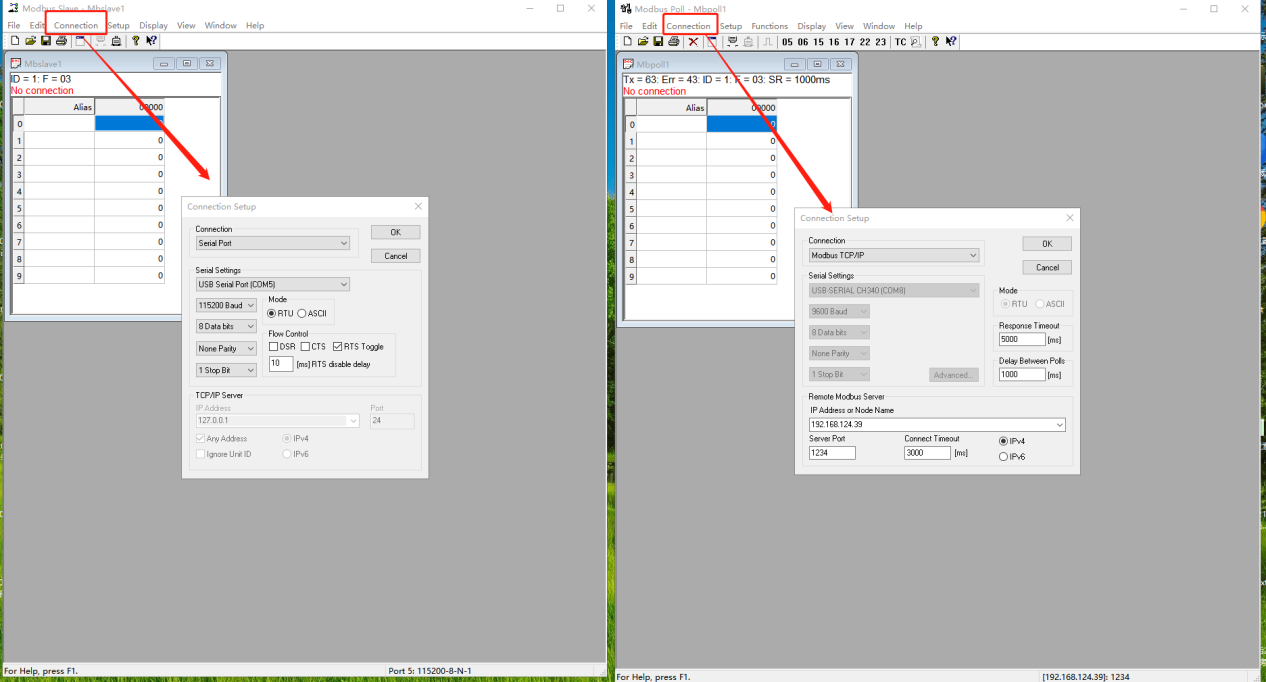

打开MODBUS POLL软件,点击Connection,做MODBUS TCP连接USR-LG210 的IP:192.168.124.39和端口号:1234。点击OK。

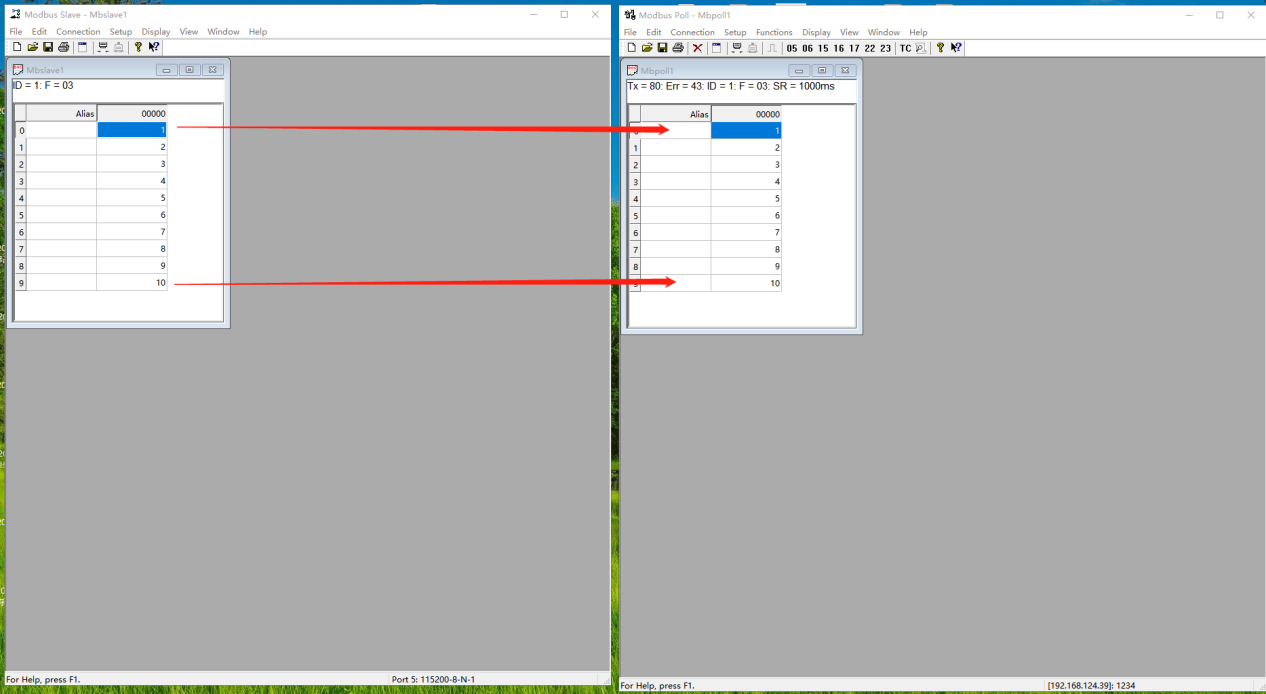

4、建立连接之后,改变MODBUS SLAVE的数据,MODBUS POLL对应读取出数据。

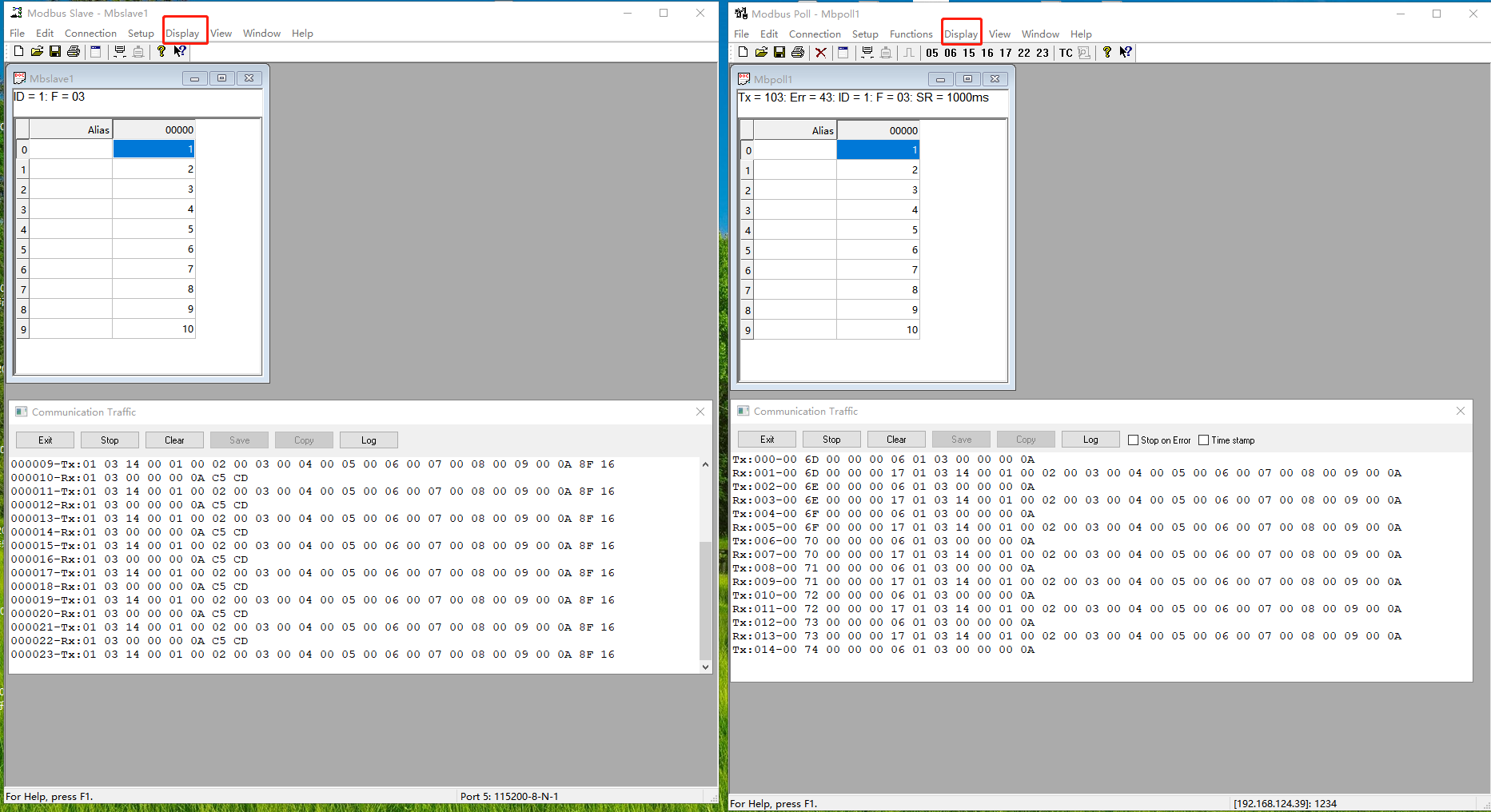

点击Display,最下面的Communication,可以监听数据。
编写人:金志方 编写日期:2024-07-01
审核人:金志方 审核日期:2024-07-01
订正版本:V1.0 订正内容:初稿
