两个USR-W630s之间桥接模式应用示例
一、资料下载
USR-W630s 官网链接：https://www.usr.cn/Product/445.html
USR-W630s说明书链接：https://www.usr.cn/Download/1441.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-W630s 产品 2台
12V电源适配器 2个
笔记本电脑 2台
超五类网线2根
2、硬件连接
USR-W630s 产品接12V电源适配器上电。
第一个USR-W630s做AP模式，测试桥接的时候，需要第二个USR-W630s设置STA模式连接第一个USR-W630s。设置桥接参数，第二个USR-W630s LAN口IP网线和电脑直连，电脑设置和第一个USR-W630s同网段IP。另一台电脑可以无线或者有线接第一个USR-W630s。测试2台电脑之间的IP相互访问。
三、第一个USR-W630s参数设置
1、登陆USR-W630s的网页
（1）电脑打开无线网卡，搜索连接USR-W630s的WiFi，USR-W630s的WiFi名称可以在产品反面标签上找到SSID，默认都是USR-W630s-XXXX(XXXX是MAC后四位）。

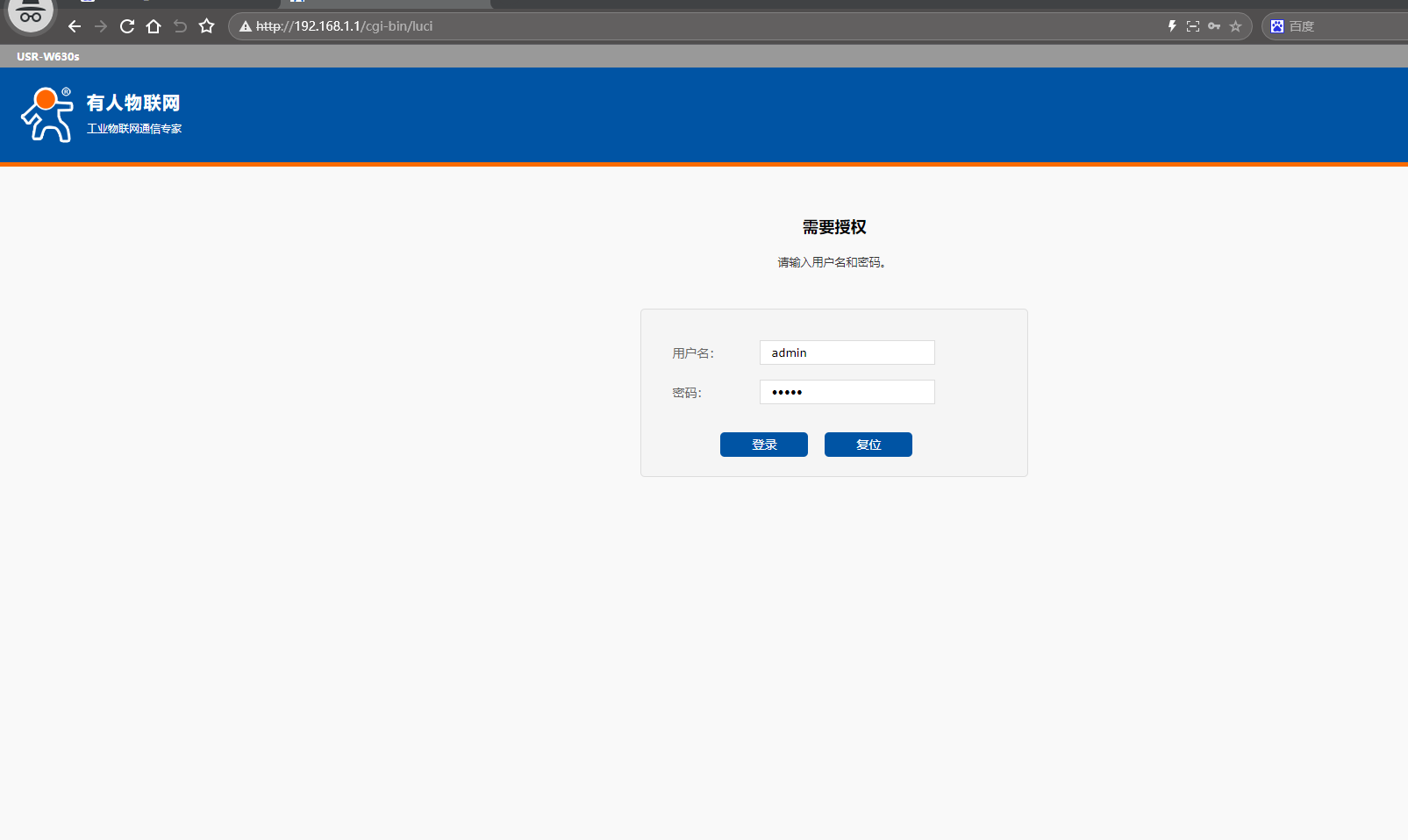

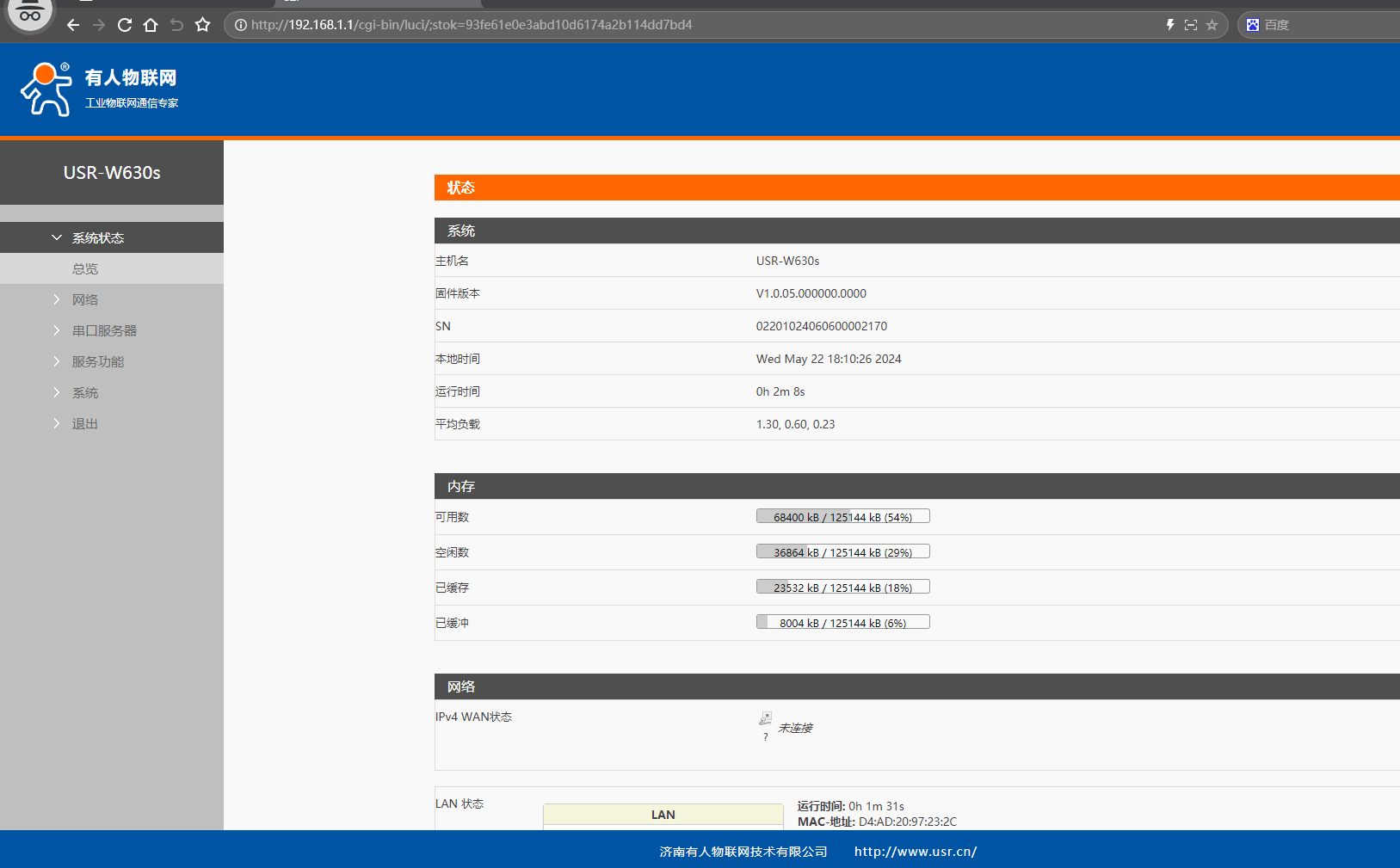

（2）电脑关闭防火墙，禁用其他网卡，打开浏览器，输入192.168.1.1。用户名和密码都是admin。

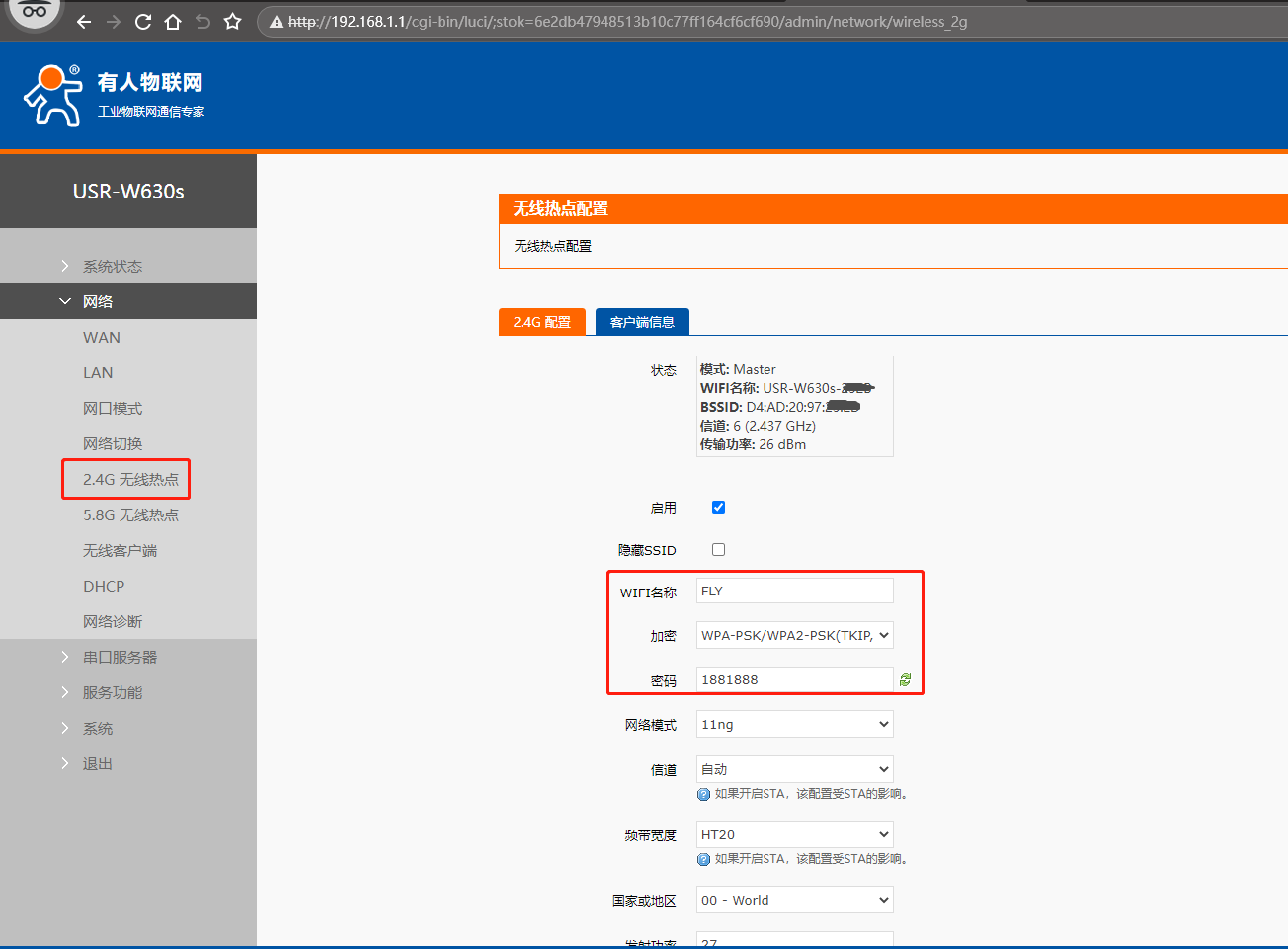

（3）第一个USR-W630s 做AP模式，点开网页网络，点击2.4G无线热点，2.4G配置，修改WIFI名称为FLY，设置密码18881888，点击保存。

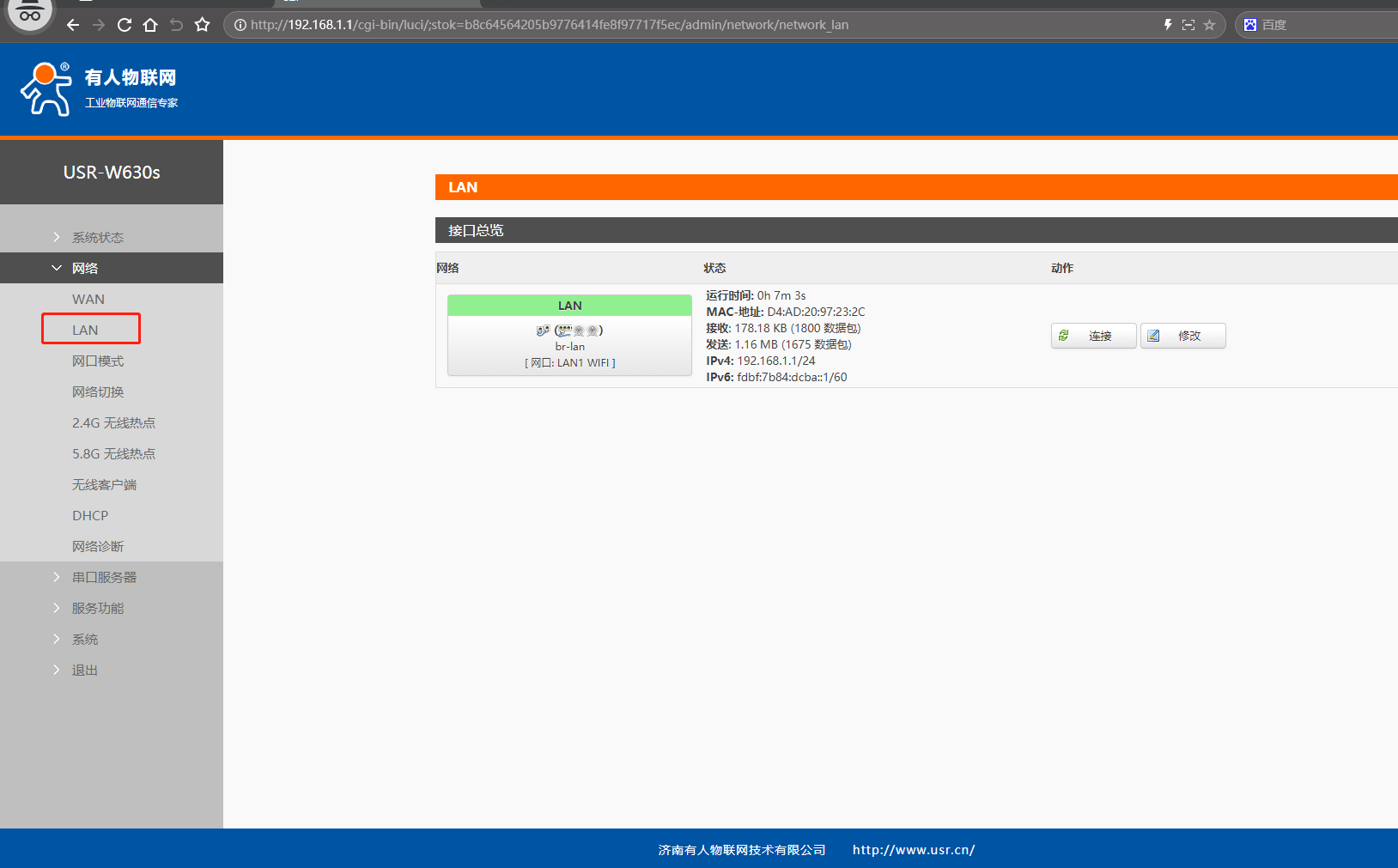

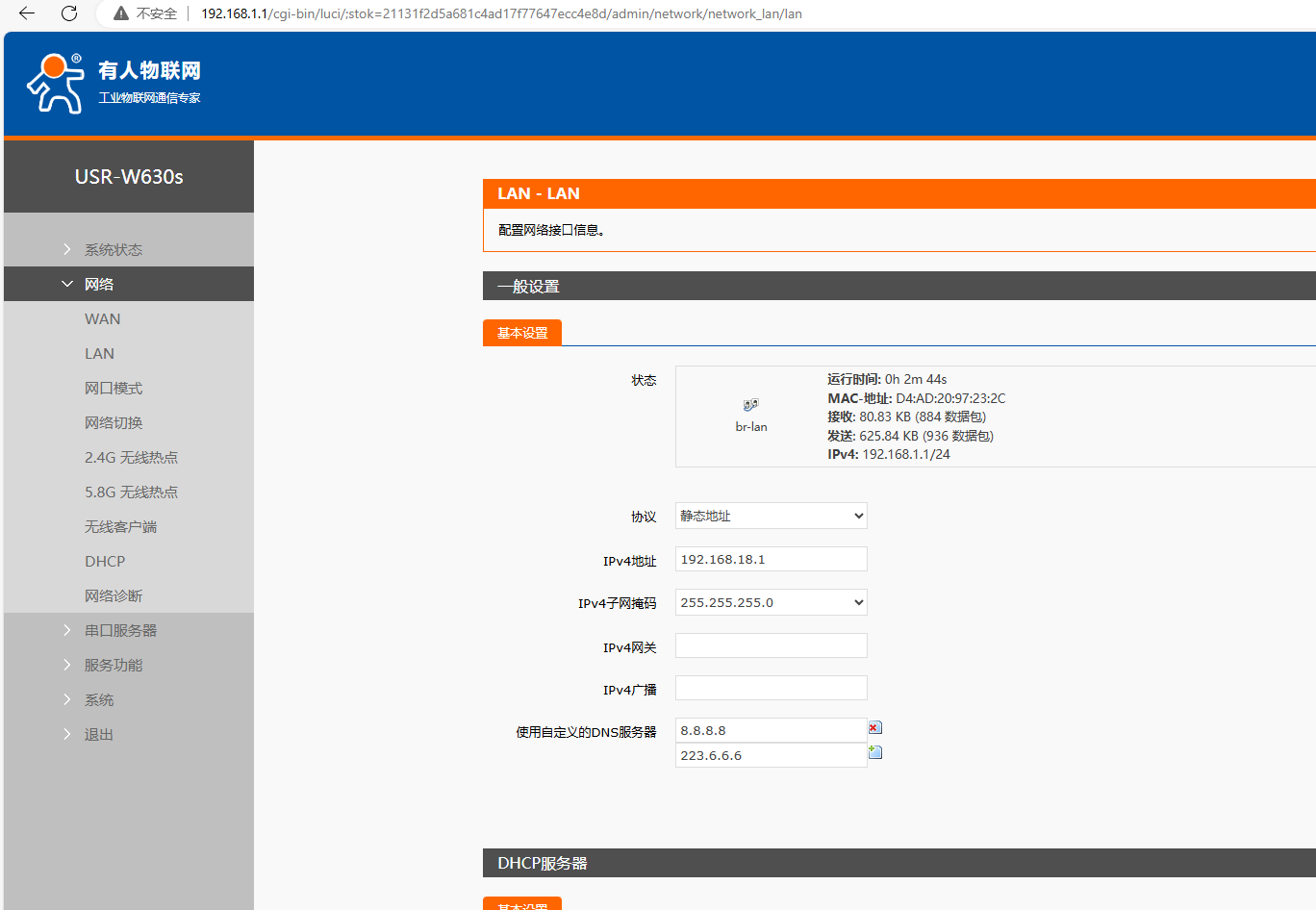

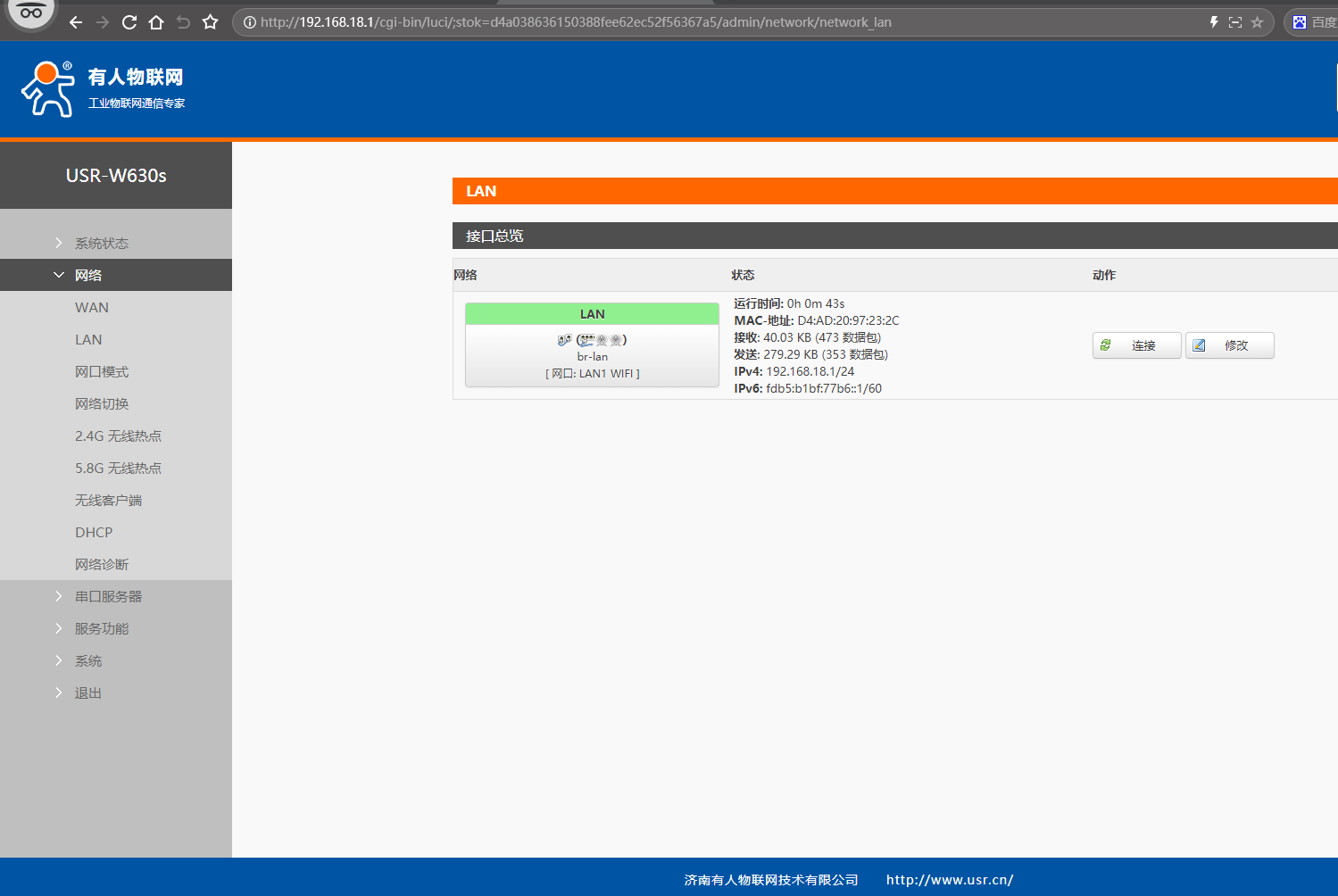

（4）点开网络，点击LAN，点击修改，将LAN口IP 192.168.1.1，改为192.168.18.1，点击保存。
（5）最后网页重启USR-W630s，电脑重新连接USR-W630s的WiFi名FLY，浏览器用改之后的IP，192.168.18.1访问网页。
四、第二个USR-W630s参数设置
1、登陆USR-W630s的网页
（1）电脑打开无线网卡，搜索连接USR-W630s的WiFi，USR-W630s的WiFi名称可以在产品反面标签上找到SSID，默认都是USR-W630s-XXXX(XXXX是MAC后四位）。
（2）电脑关闭防火墙，禁用其他网卡，打开浏览器，输入192.168.1.1。用户名和密码都是admin。
2、无线客户端设置

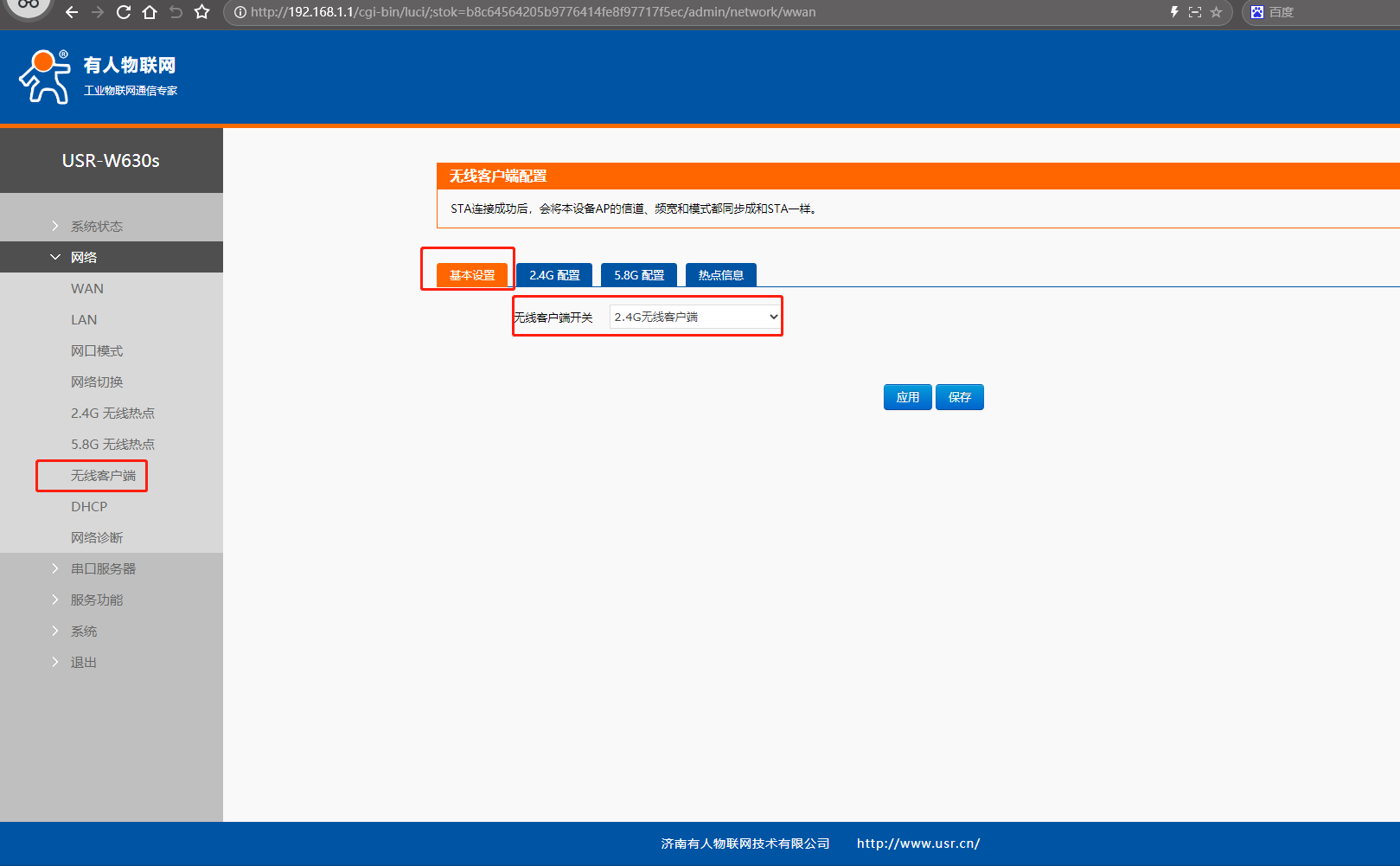

（1）点开网页网络，点击无线客户端，点击基本设置，无线客户端开关，选择2.4G无线客户端，点击保存。

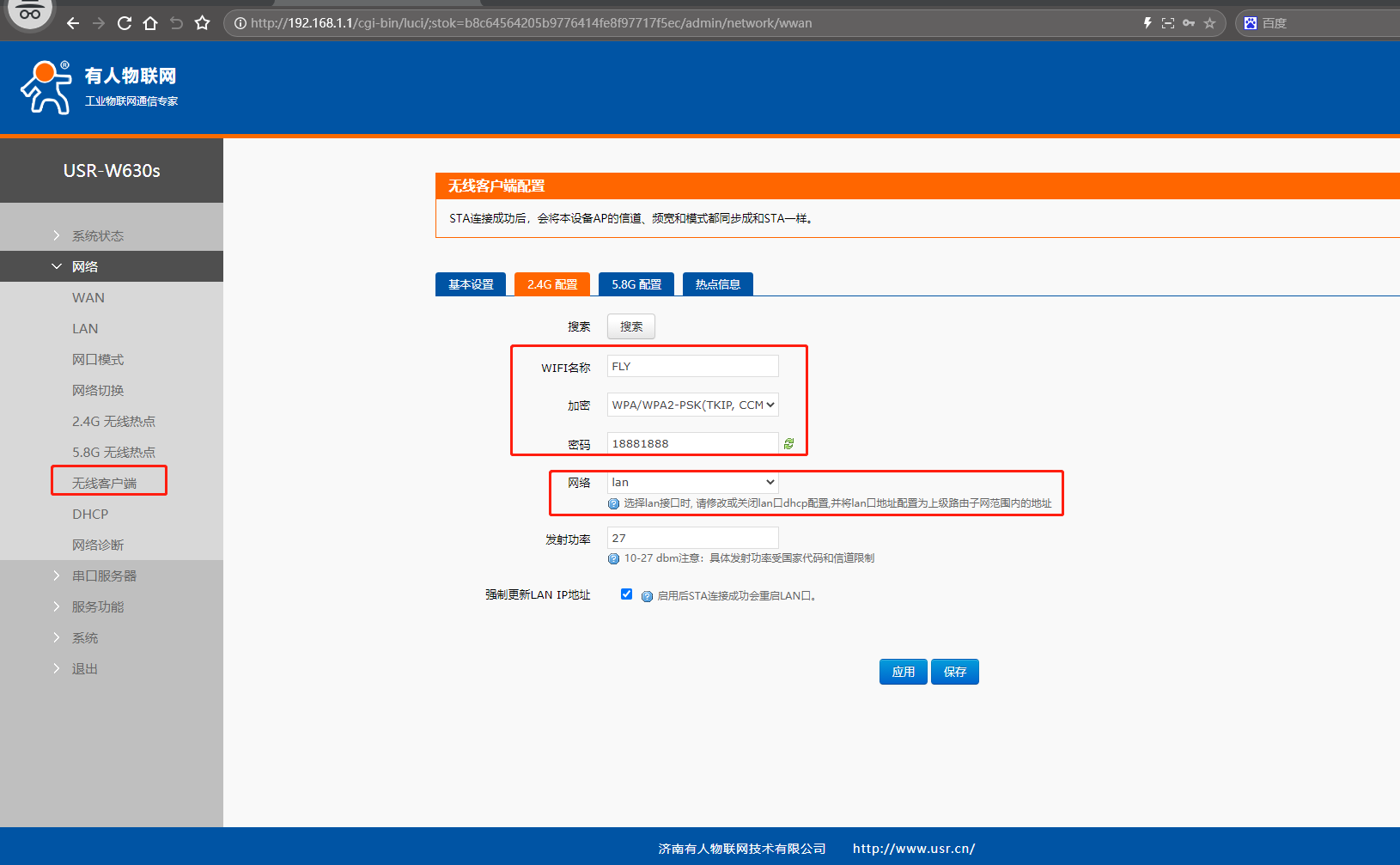

（2）点开网页2.4G配置，填入STA模式要连接的第1个USR-W630s WiFi名称FLY，填入第1个USR-W630s密码，网络选择lan。注意选择lan接口时，请修改或关闭lan口dhcp配置，并将lan口地址配置为第1个USR-W630s子网范围内的地址。点击保存。
3、LAN口设置

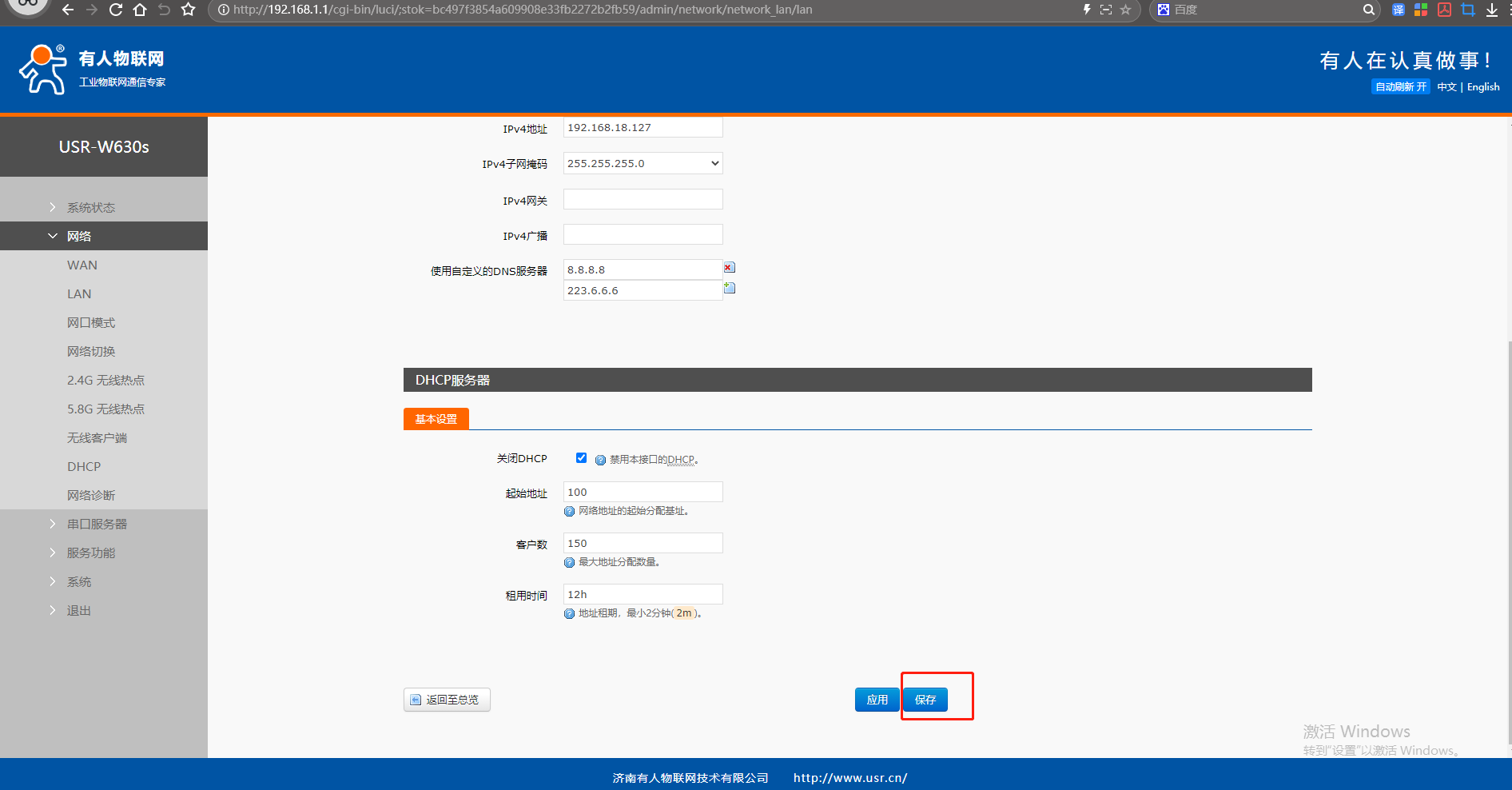

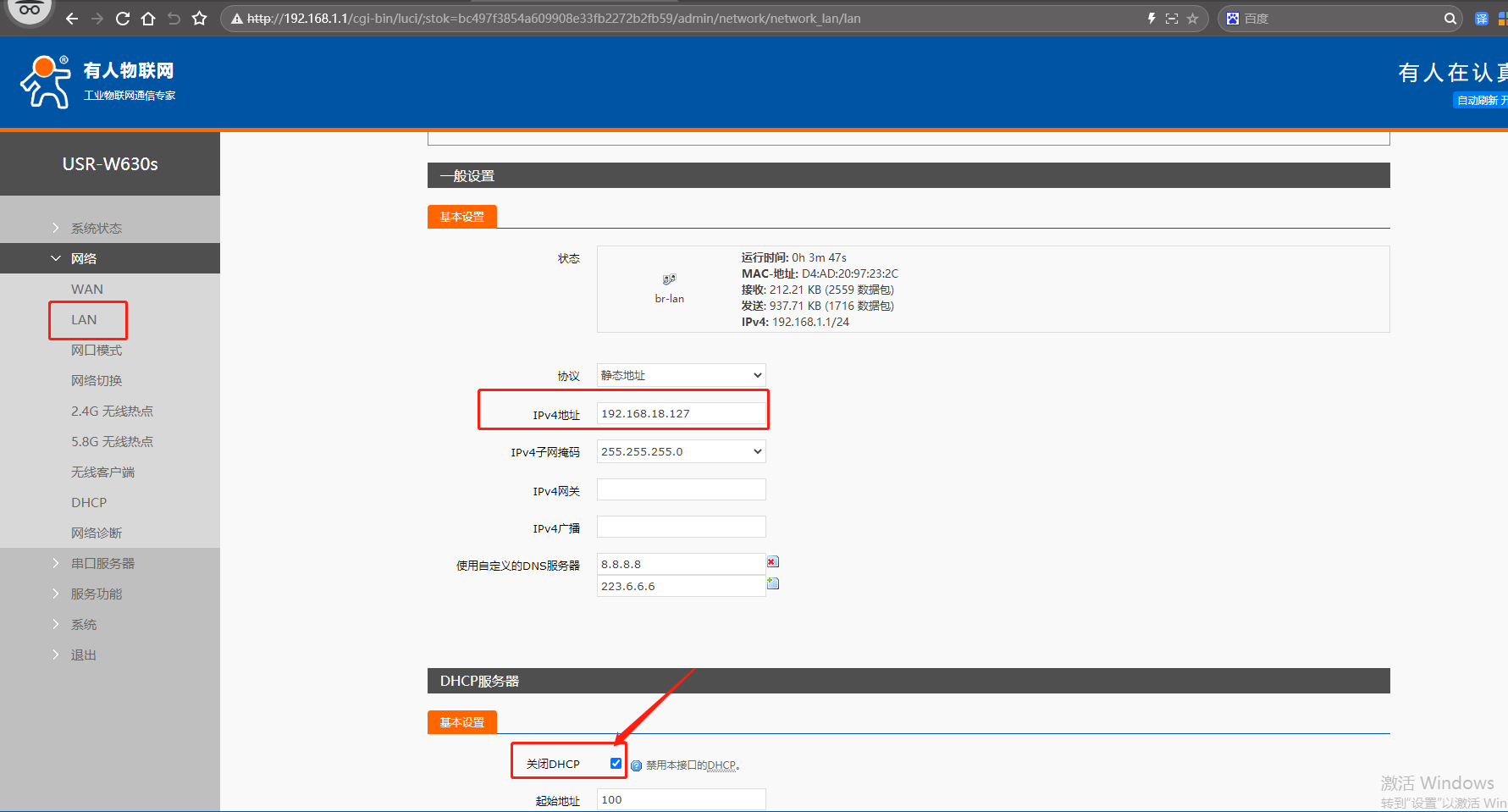

（1）点开网页网络，点击LAN，点击修改，IPv4地址设置和USR-W630s STA连接的第1个USR-W630s IP同网段（不重复、不冲突的IP）192.168.18.127。DHCP服务器设置，关闭DHCP功能。点击保存。
（2）最后网页重启USR-W630s。
五、桥接模式测试
1、第一台电脑设置

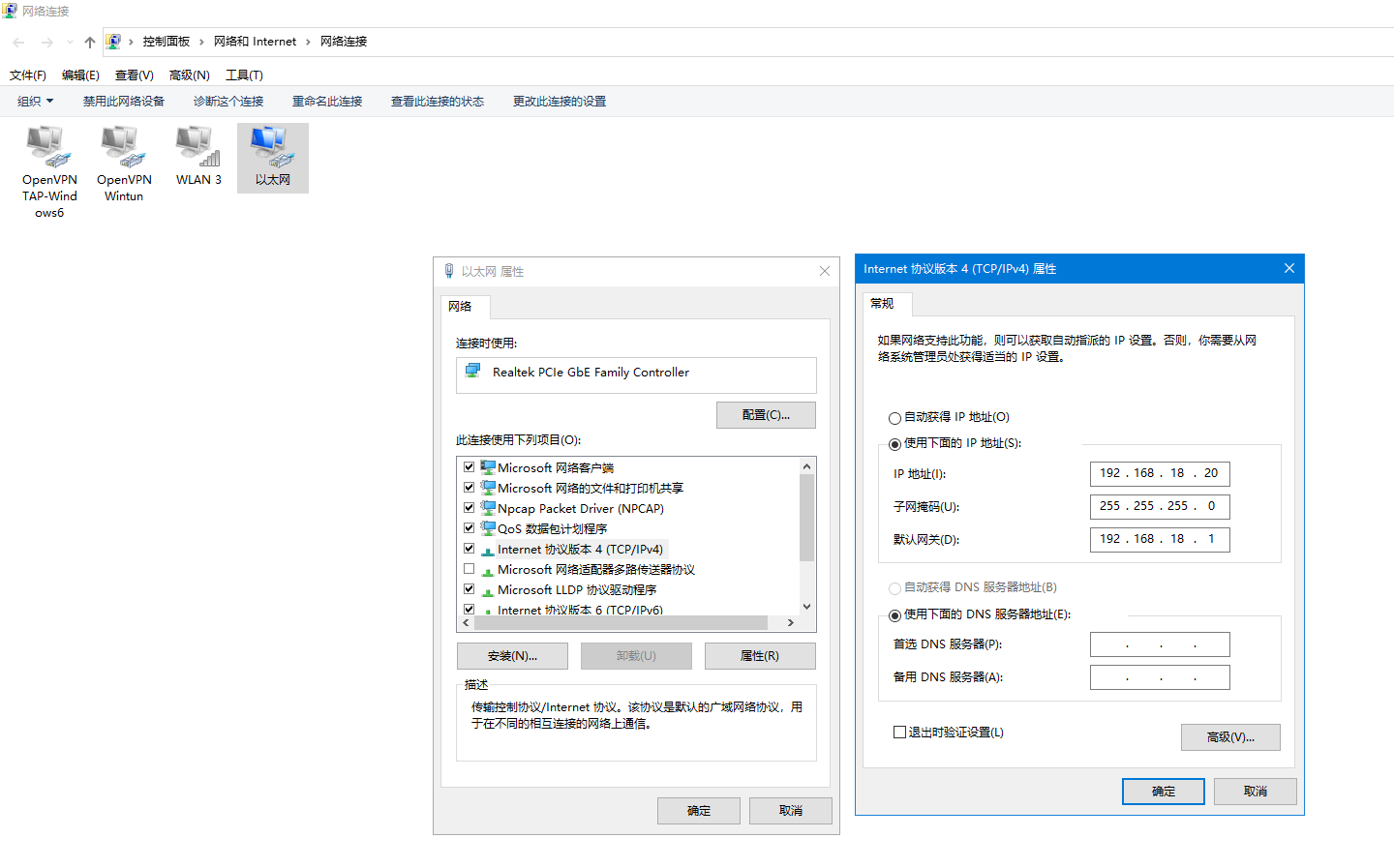

（1）第一台电脑用网线连接第2个USR-W630s的LAN口，电脑设置第1个USR-W630s同网段IP 192.168.18.20。

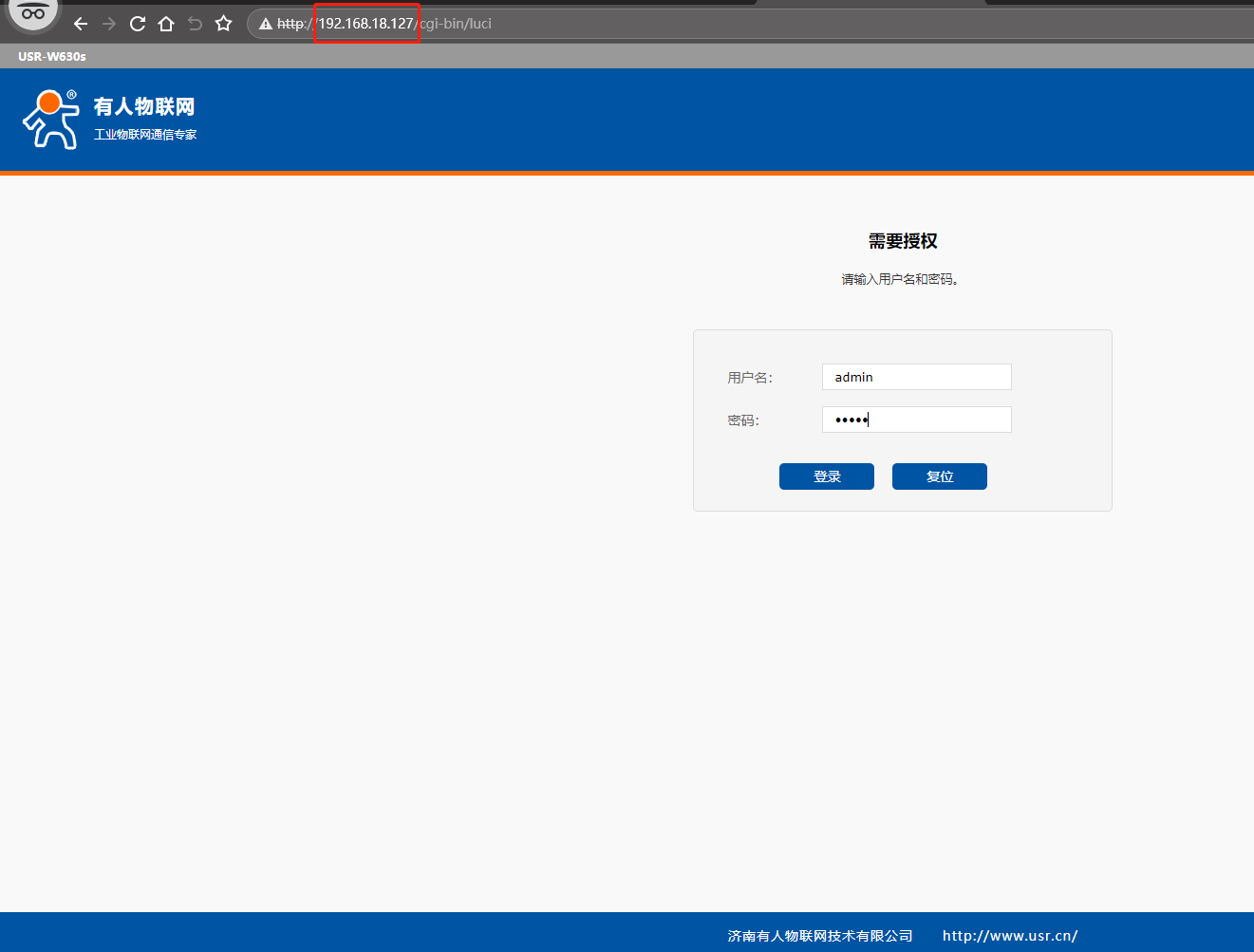

（2）浏览器输入第2个USR-W630s 修改后的LAN口IP，192.168.18.127。
2、第二台电脑设置

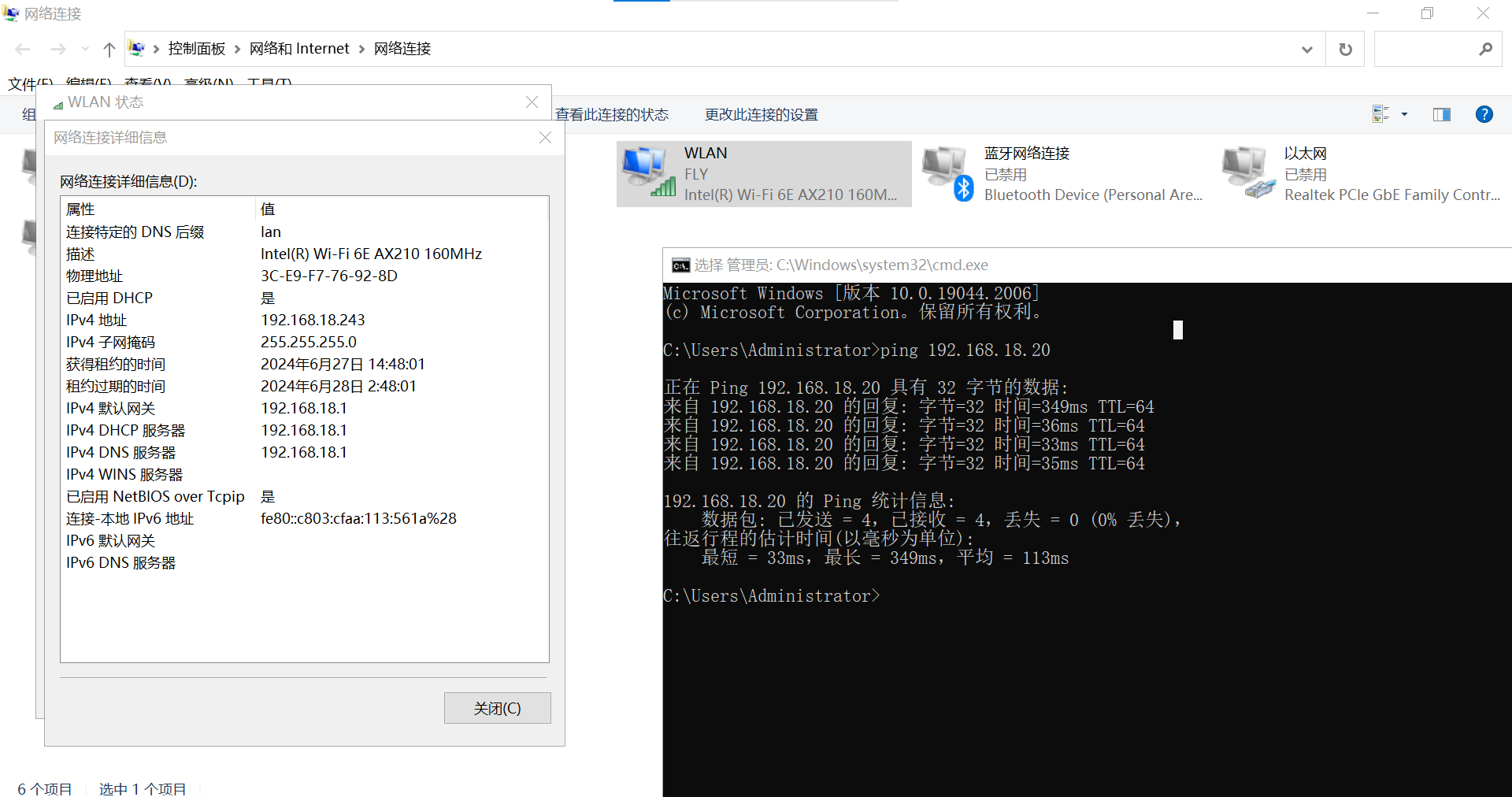

（1）第二台电脑无线连接第1个USR-W630s WiFi，获取的IP是192.168.18.243。
3、PING测试

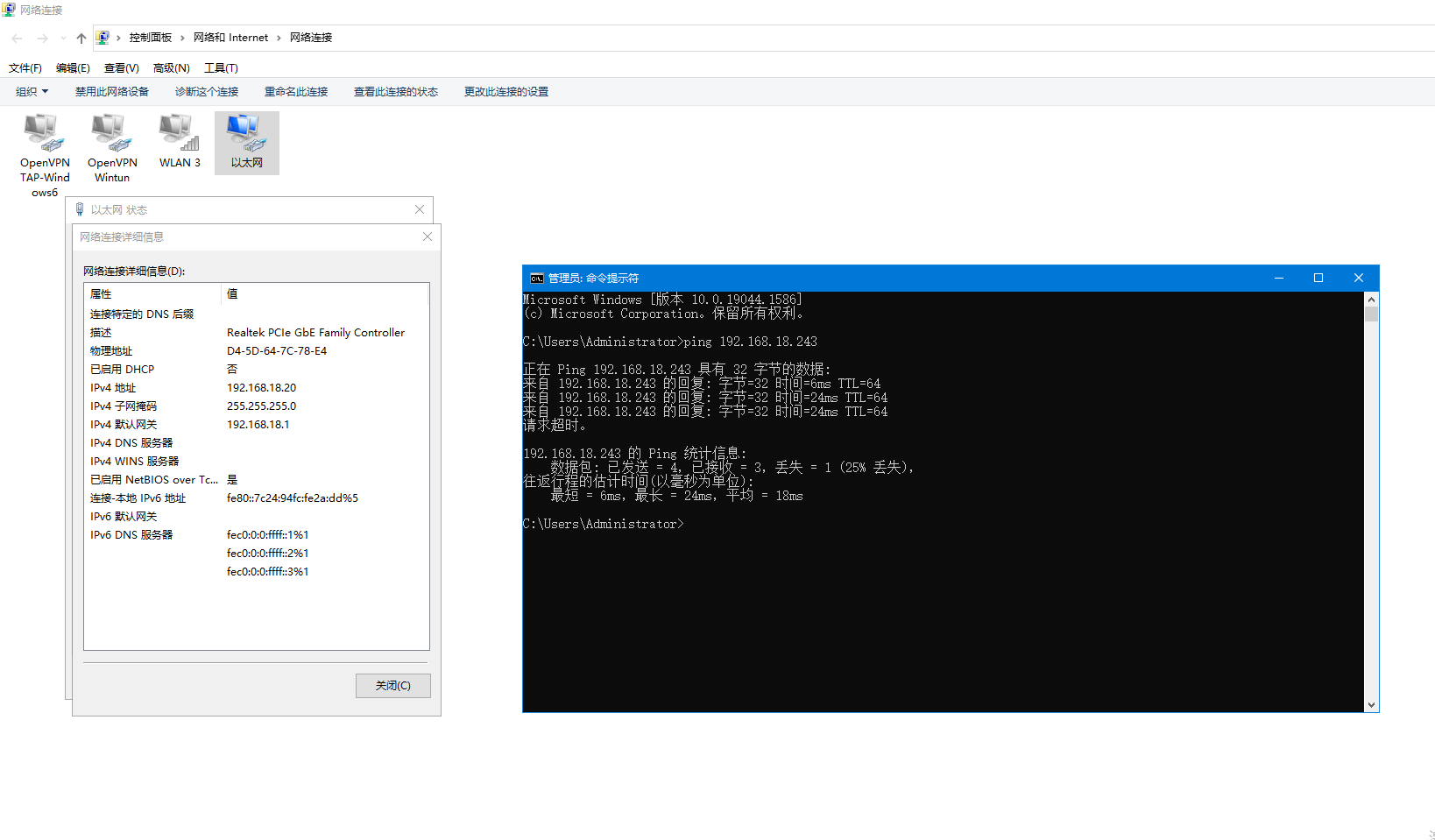

（1）第一台电脑，去PING第二台电脑IP 192.168.18.243。

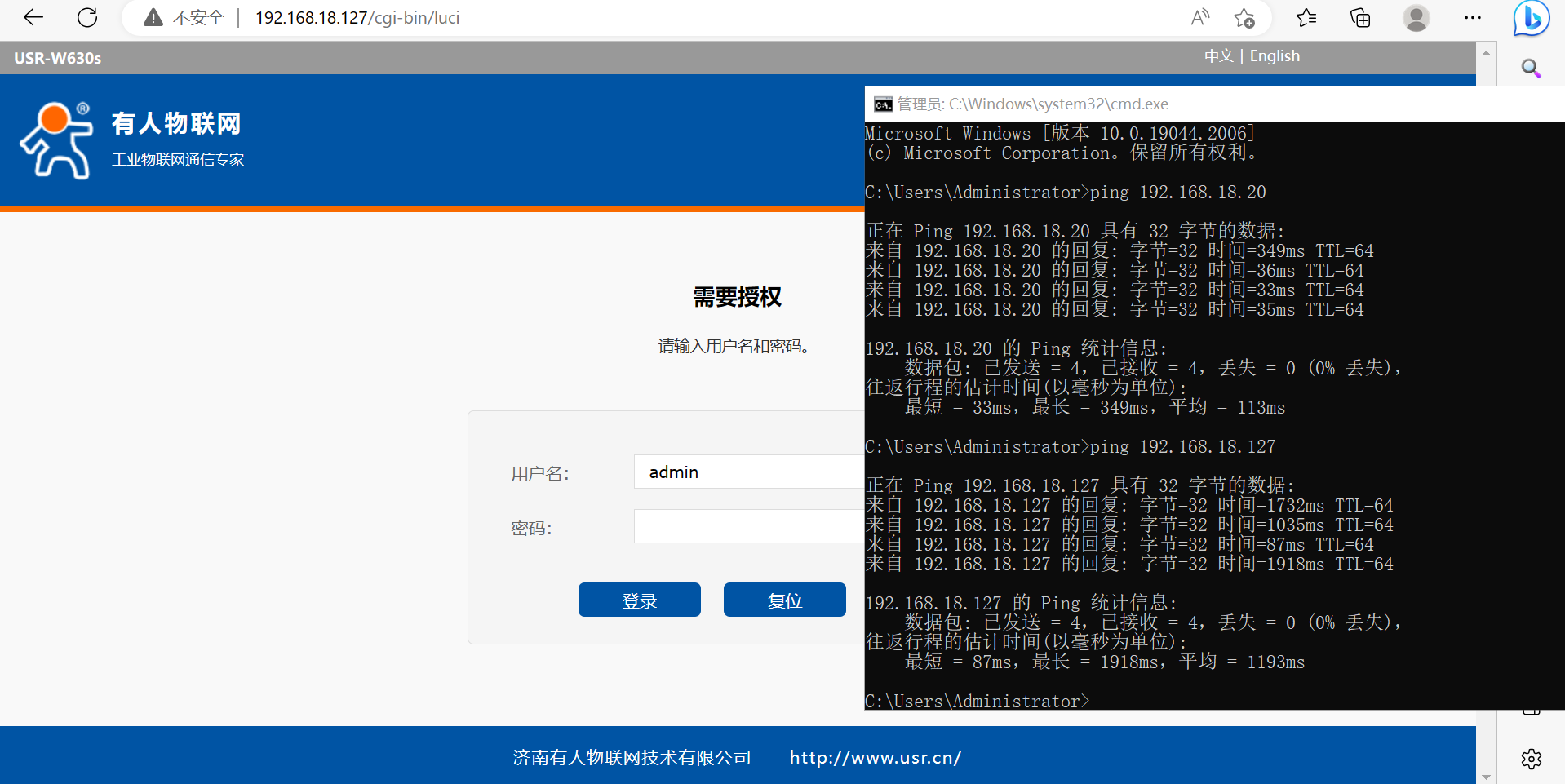

（2）第二台电脑，去PING第一台电脑的IP 192.168.18.20。
4、TCP连接测试通讯

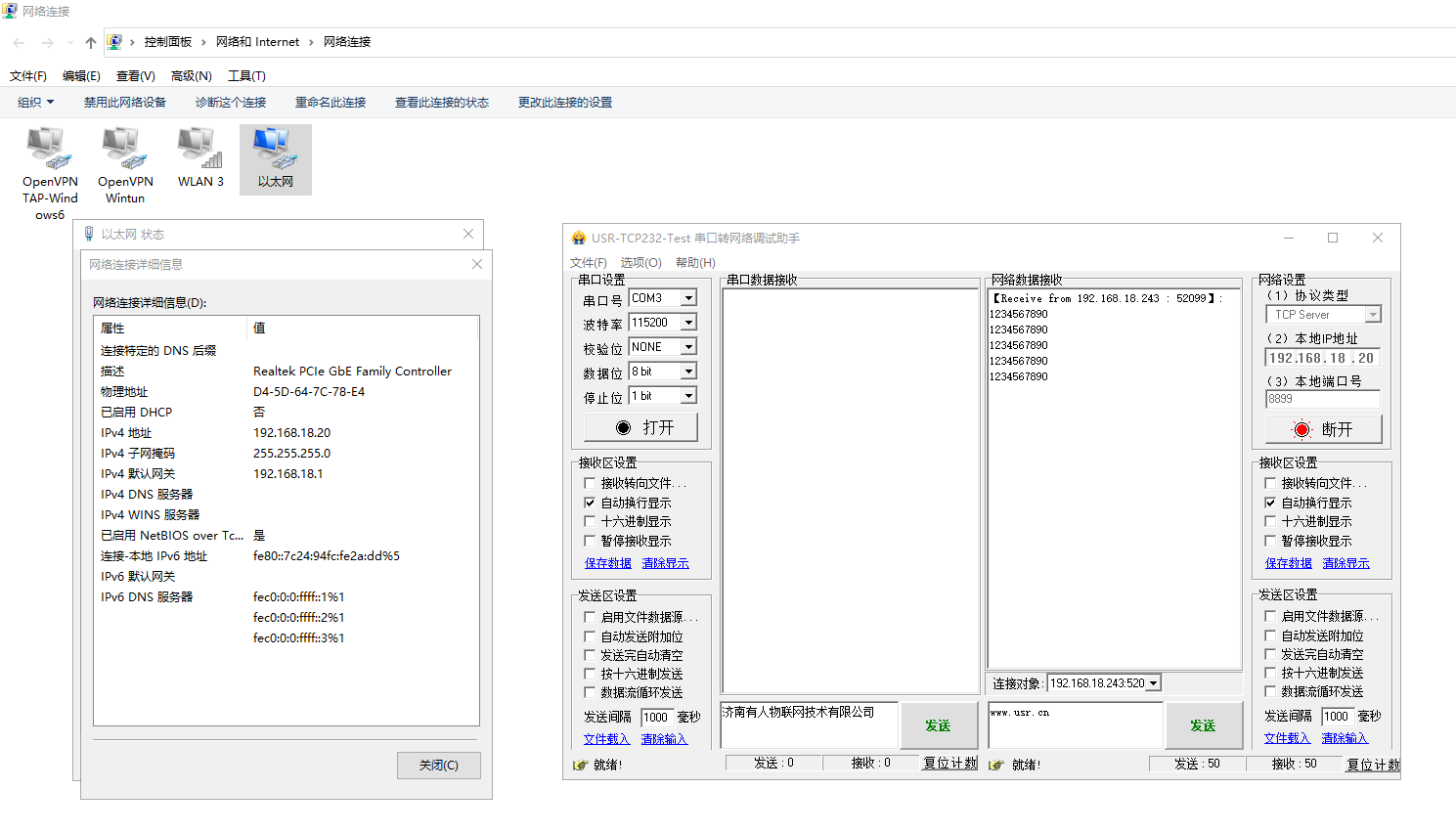

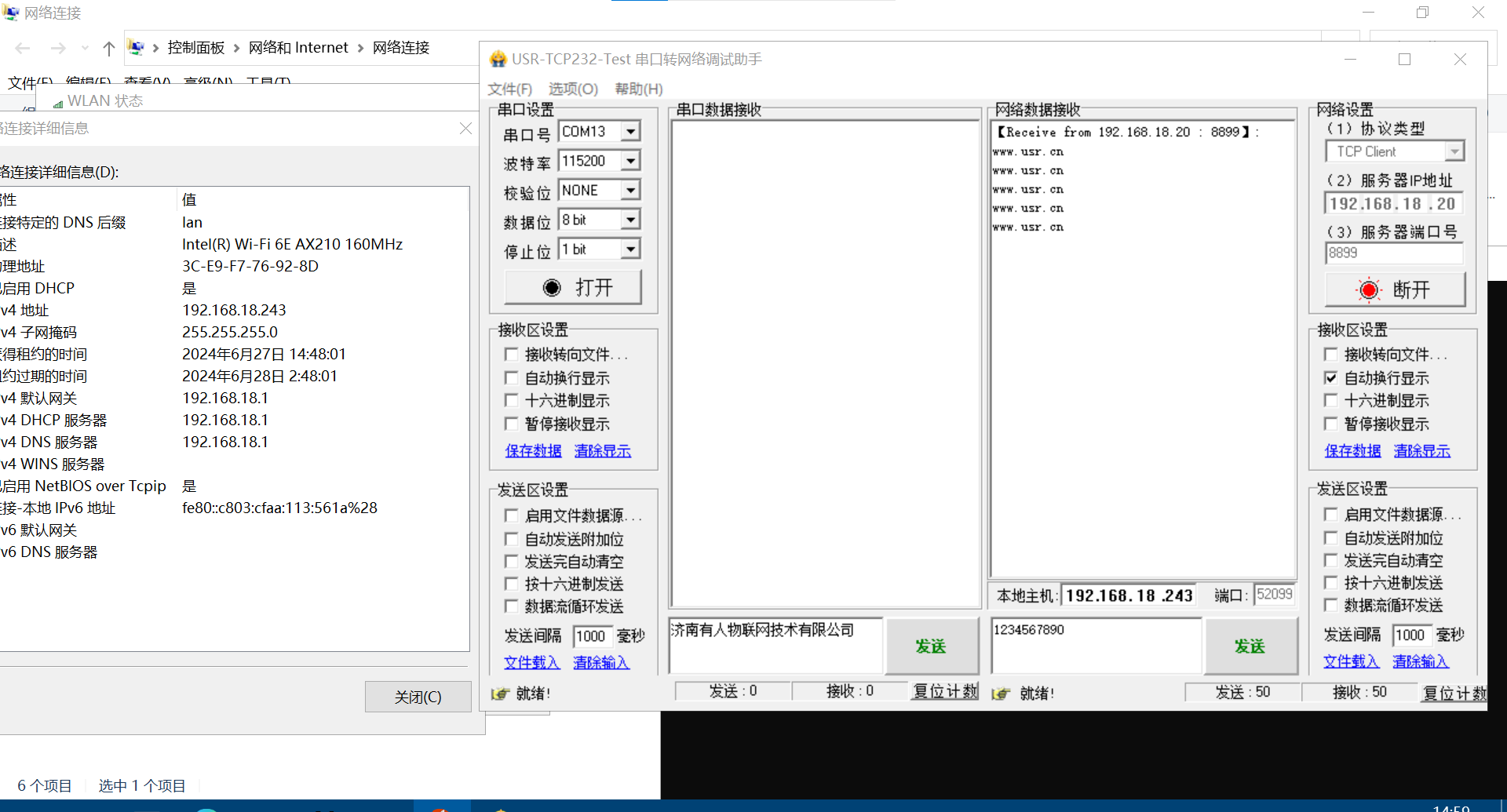

（1）第一台电脑，打开网络助手，协议类型TCP server。本地IP地址填192.168.18.20，本地端口号填8899，点击开始监听。
（2）第二台电脑，打开网络助手，协议类型TCP client，服务器IP地址填192.168.18.20，服务器端口号填8899，点击连接。
（3）建立TCP连接之后，2个网络端，网络助手可以相互发送数据。
5、桥接模式另一台电脑可以访问第2个USR-W630s 网页
编写人：金志方 编写日期：2024-07-01
审核人：金志方 审核日期：2024-07-01
订正版本：V1.0 订正内容：初稿
