一、资料下载
USR-IO拓展机说明书官网下载链接：https://www.usr.cn/Download/1331.html
USR-M100说明书官网下载链接：https://www.usr.cn/Download/1202.html
USR-M100规格书官网下载链接：https://www.usr.cn/Download/1203.html
USR-M100配置工具官网下载链接：https://www.usr.cn/Download/1213.html
串口网络二合一调试助手软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-IO0404 产品 1台
USR-M100 1台
4-20MA模拟量输出温湿度传感器 1台
12V电源适配器 2个
万用表 1台
笔记本电脑 1台
2、硬件连接

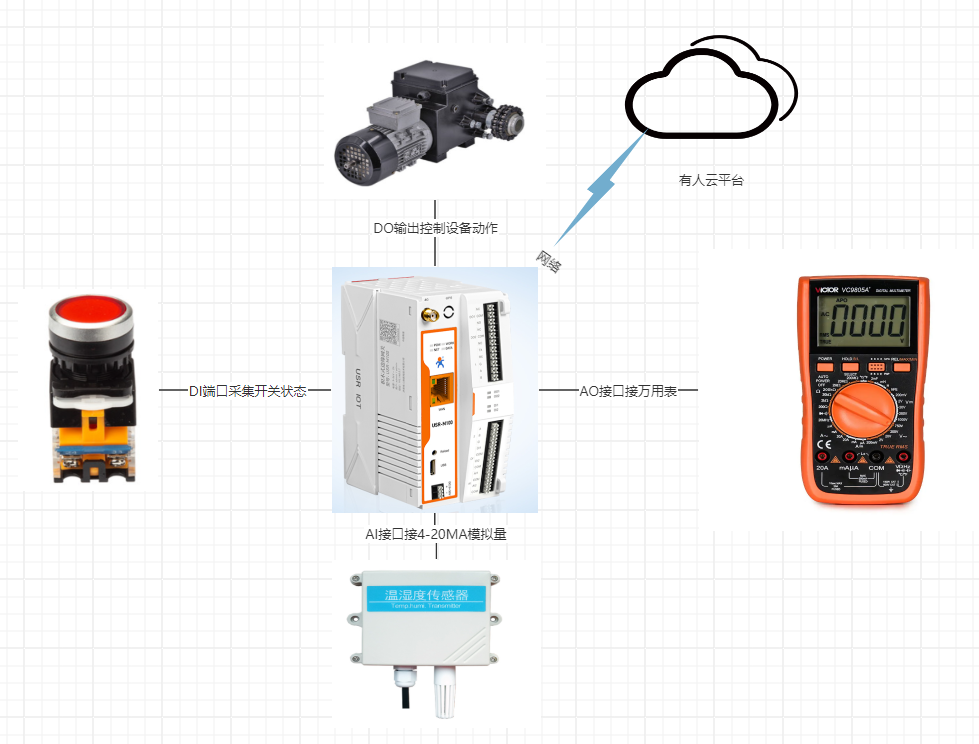

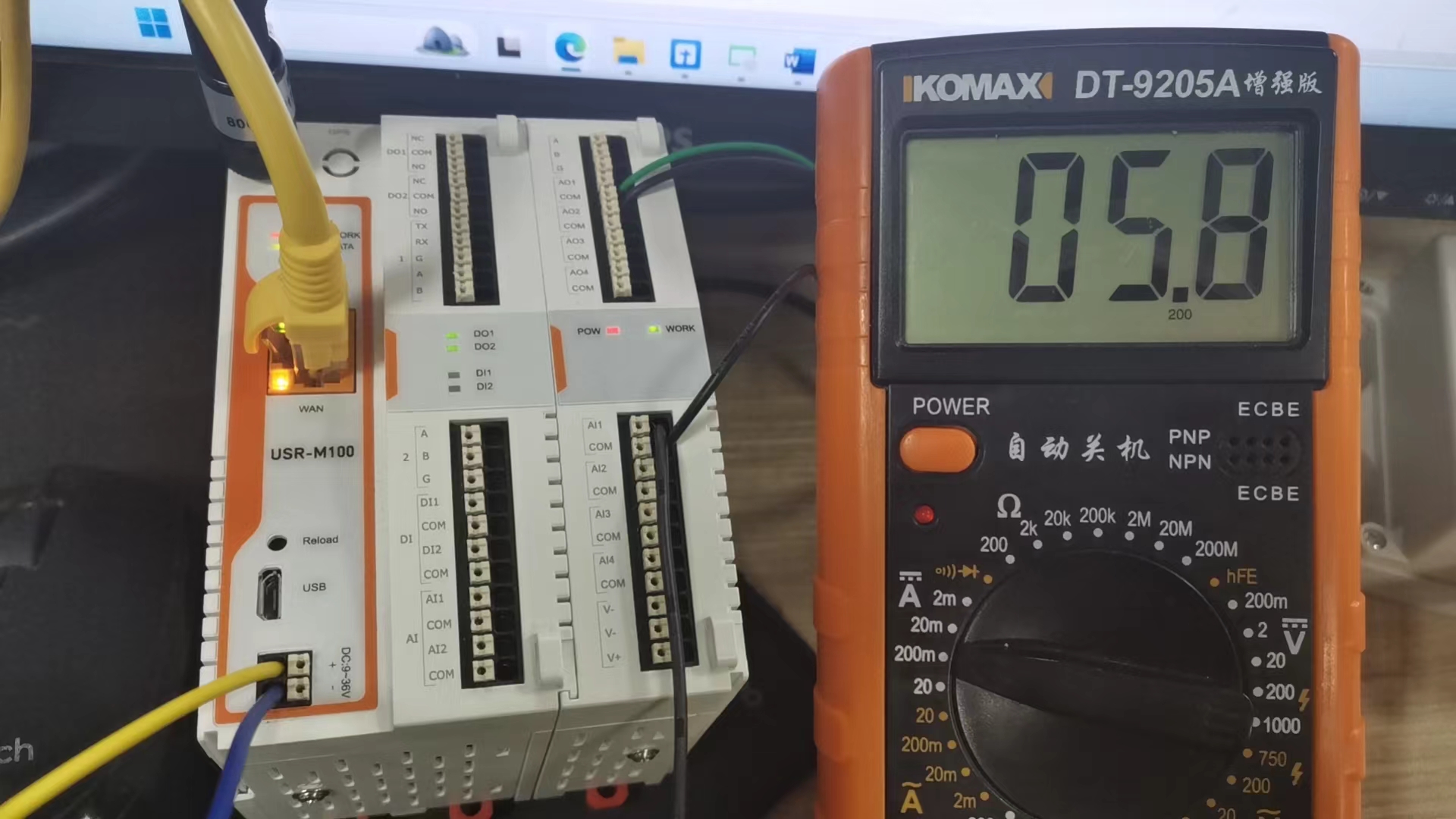

USR-M100卡入拓展机器，然后USR-M100接12V电源适配器上电，AO口输出线接万用表红黑表笔，AI接口接4-20MA模拟量输出温湿度传感器。
电脑打开USR-M100上位机软件。
附图：
三、产品参数设置
1、USR-M100对接有人云参数设置

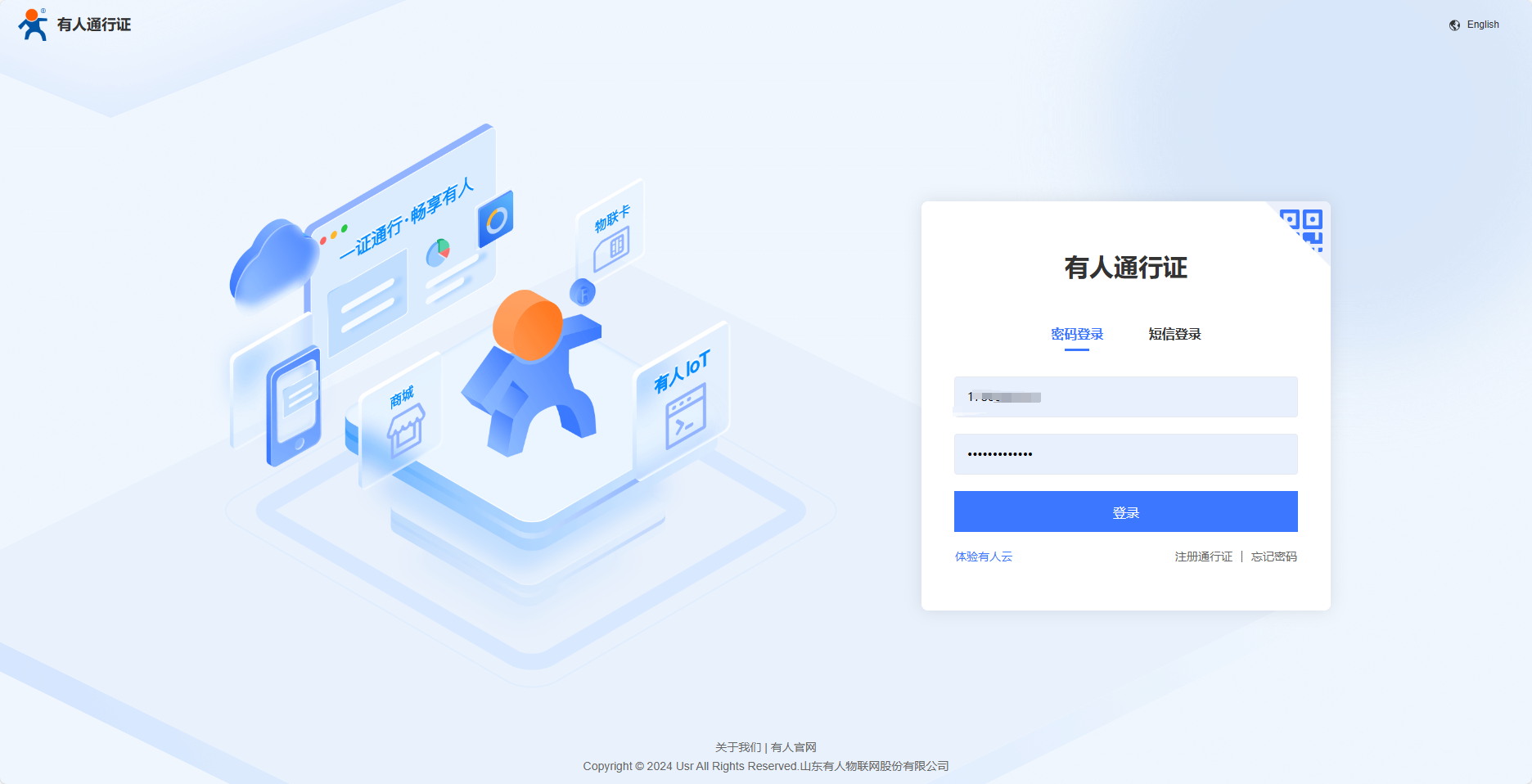

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

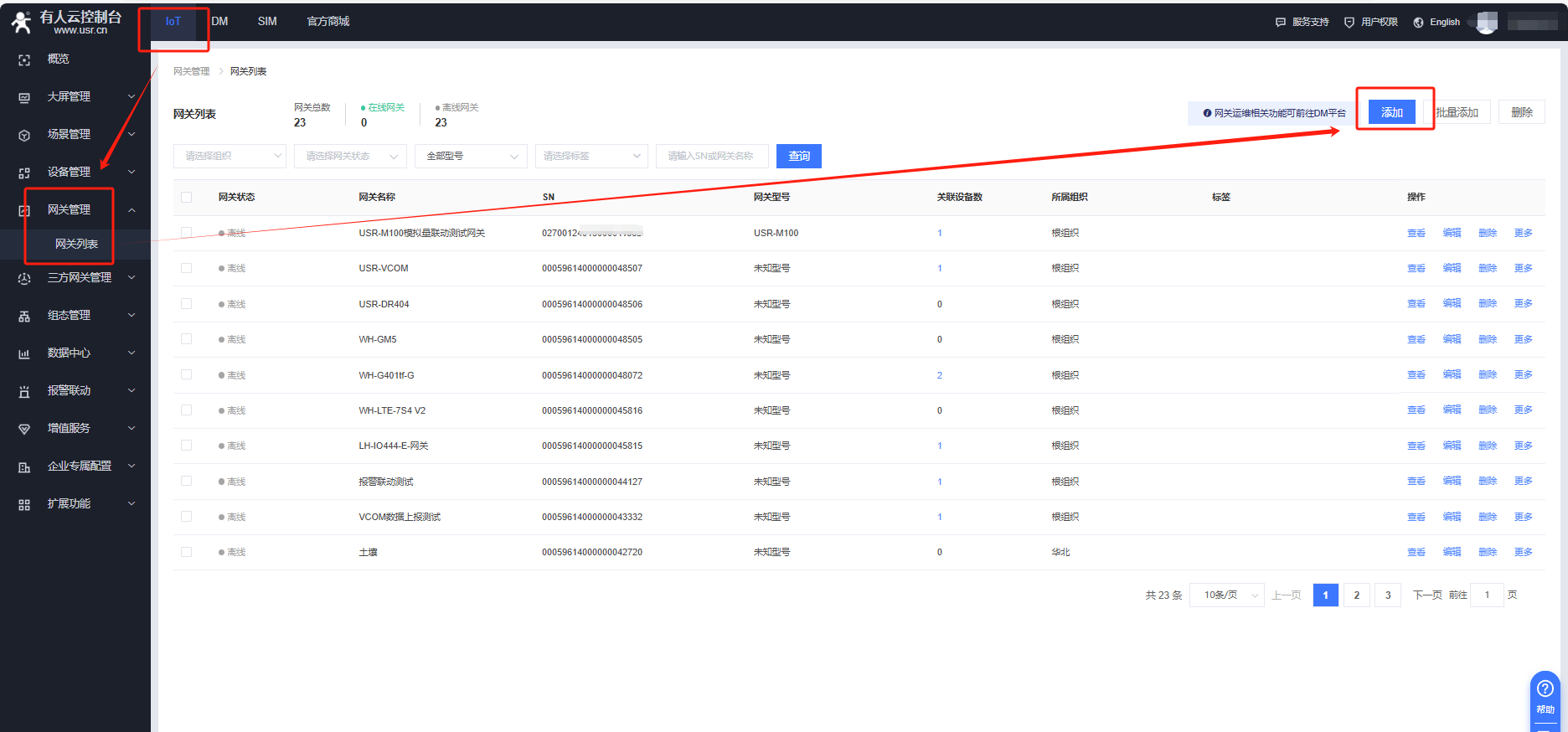

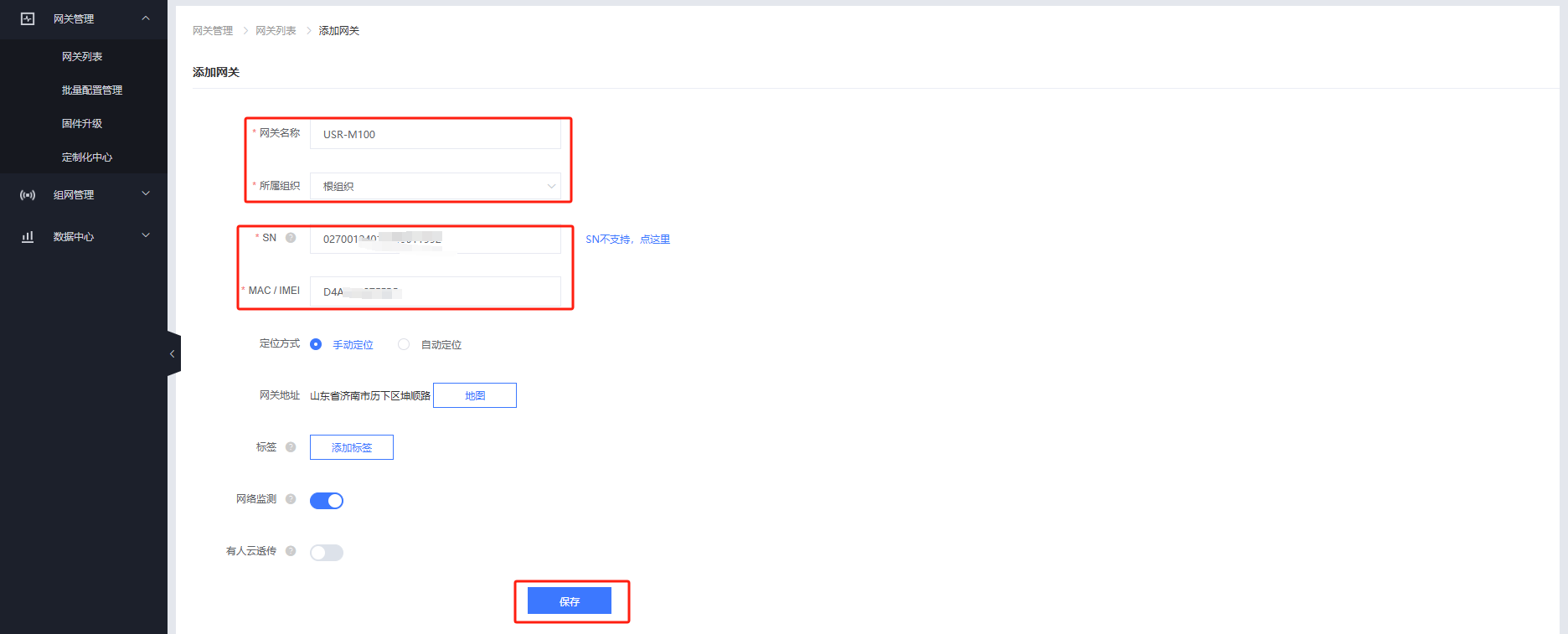

有人云IOT平台---网关管理---网关列表---添加---单个添加
网关名称：USR-M100
所属组织：根组织
填入USR-M100设备底部二维码上的SN和IMEI

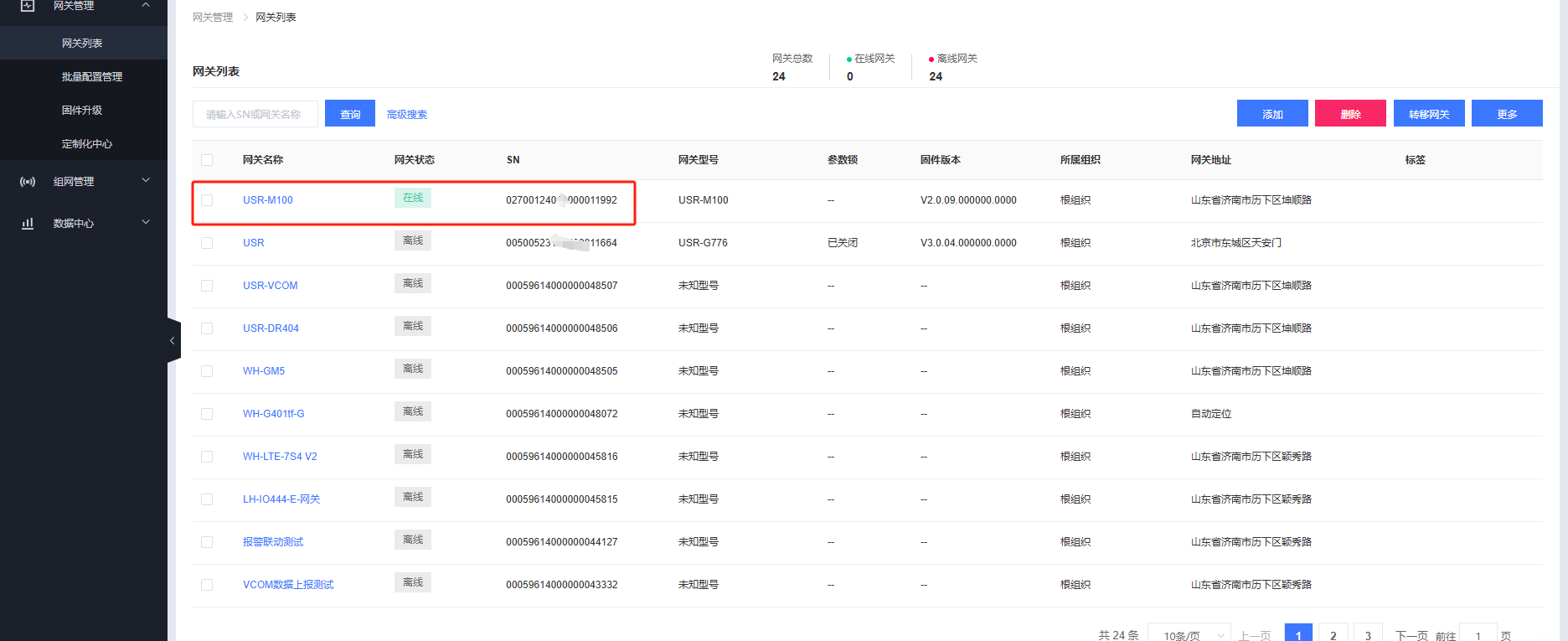

点击保存，等待一会即可看到设备在有人云平台在线。

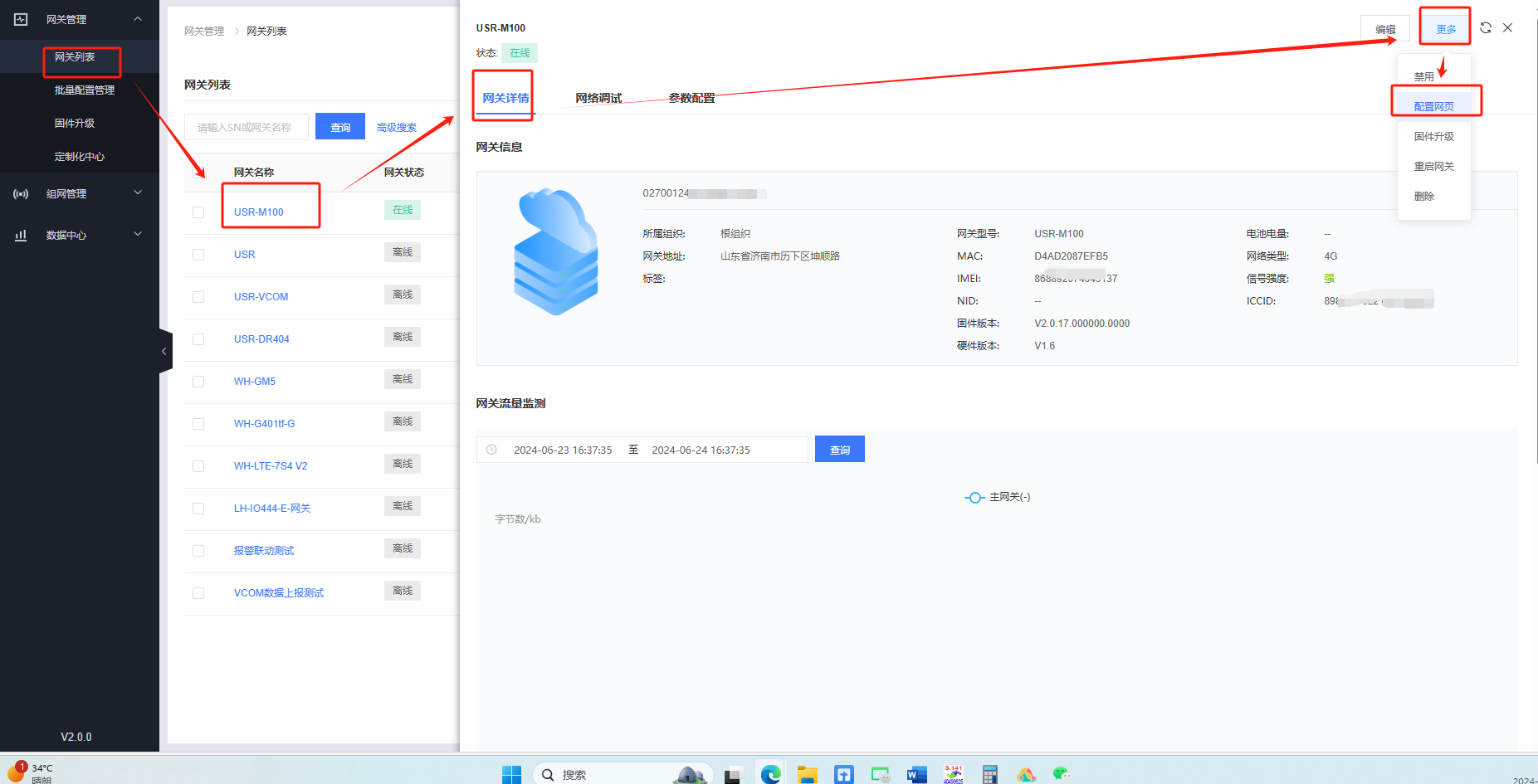

有人云DM平台---网关管理---网关列表---点击网关名称---更多---配置网页

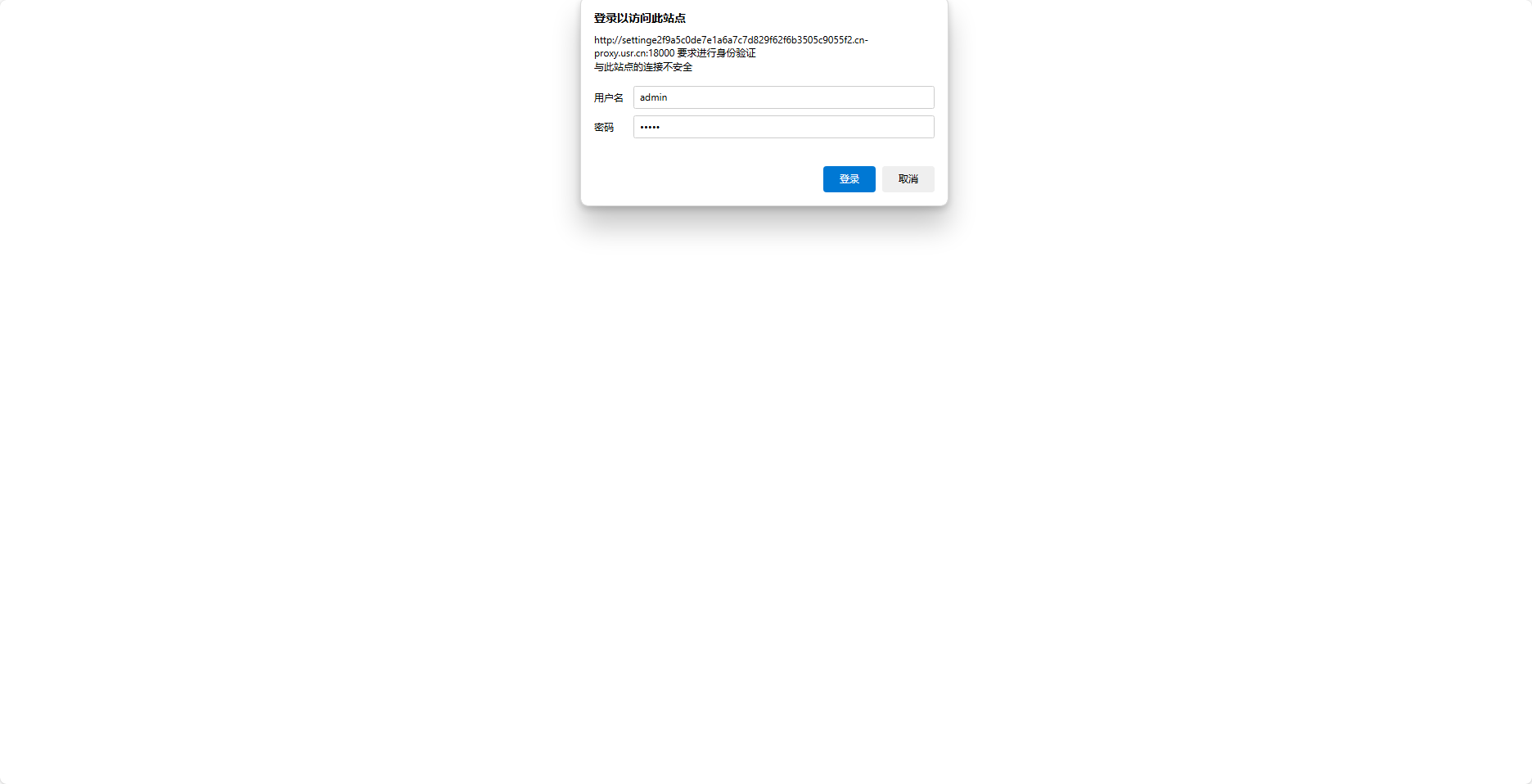

输入账号:admin 密码：admin,进入设备内置网页

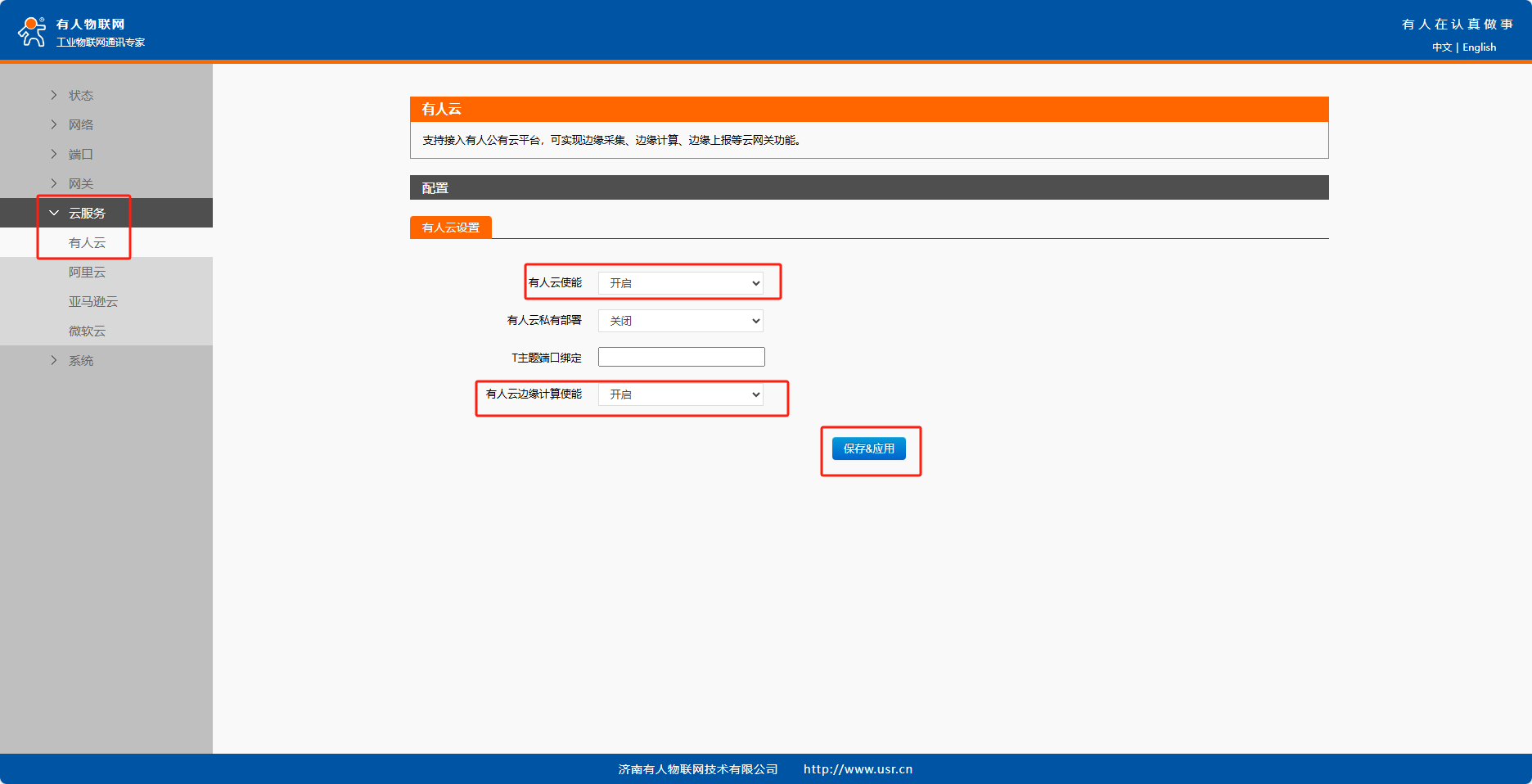

云服务---有人云，开启有人云使能，开启有人云边缘计算使能，保存应用继续配置

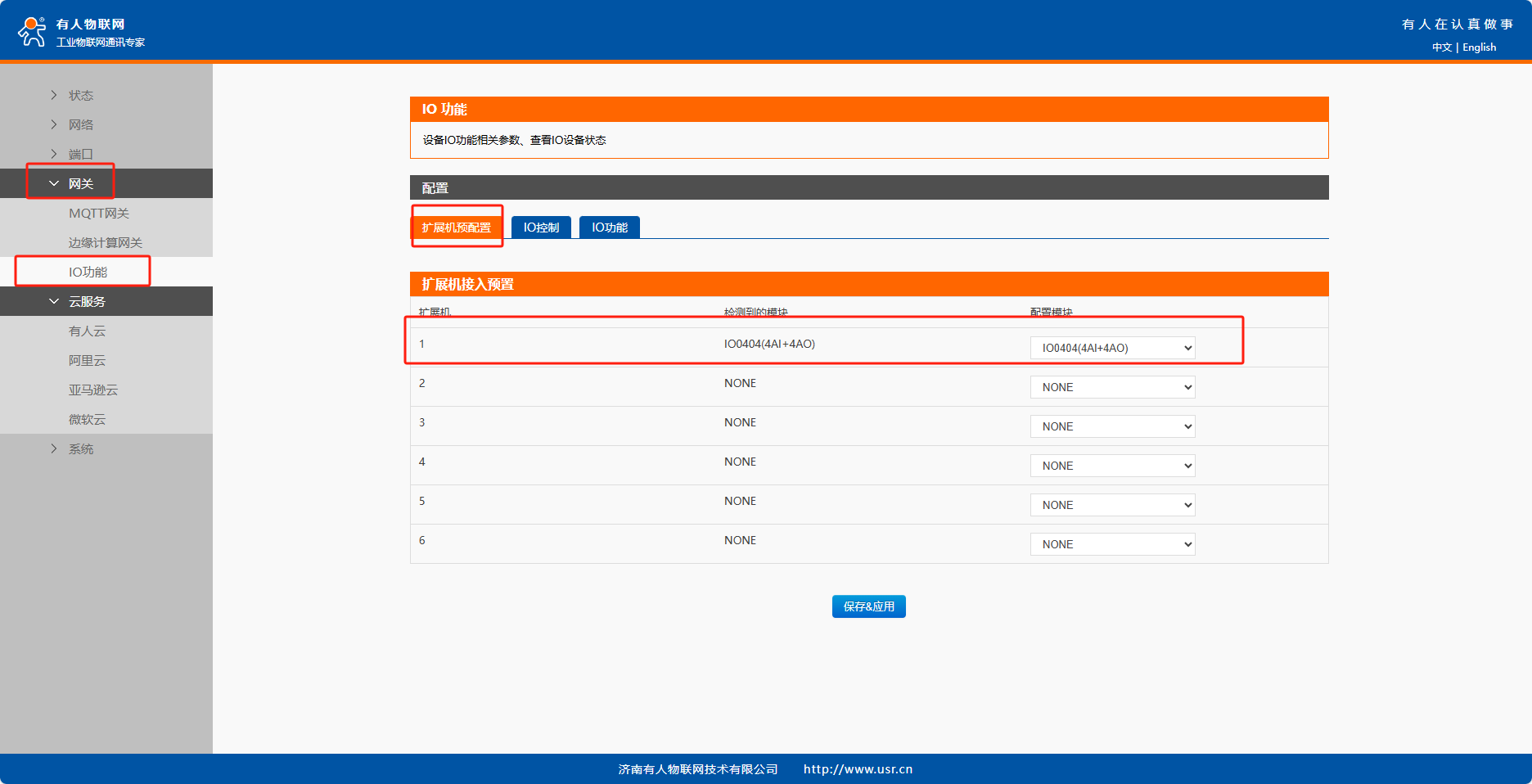

网关---IO功能---拓展机预配置

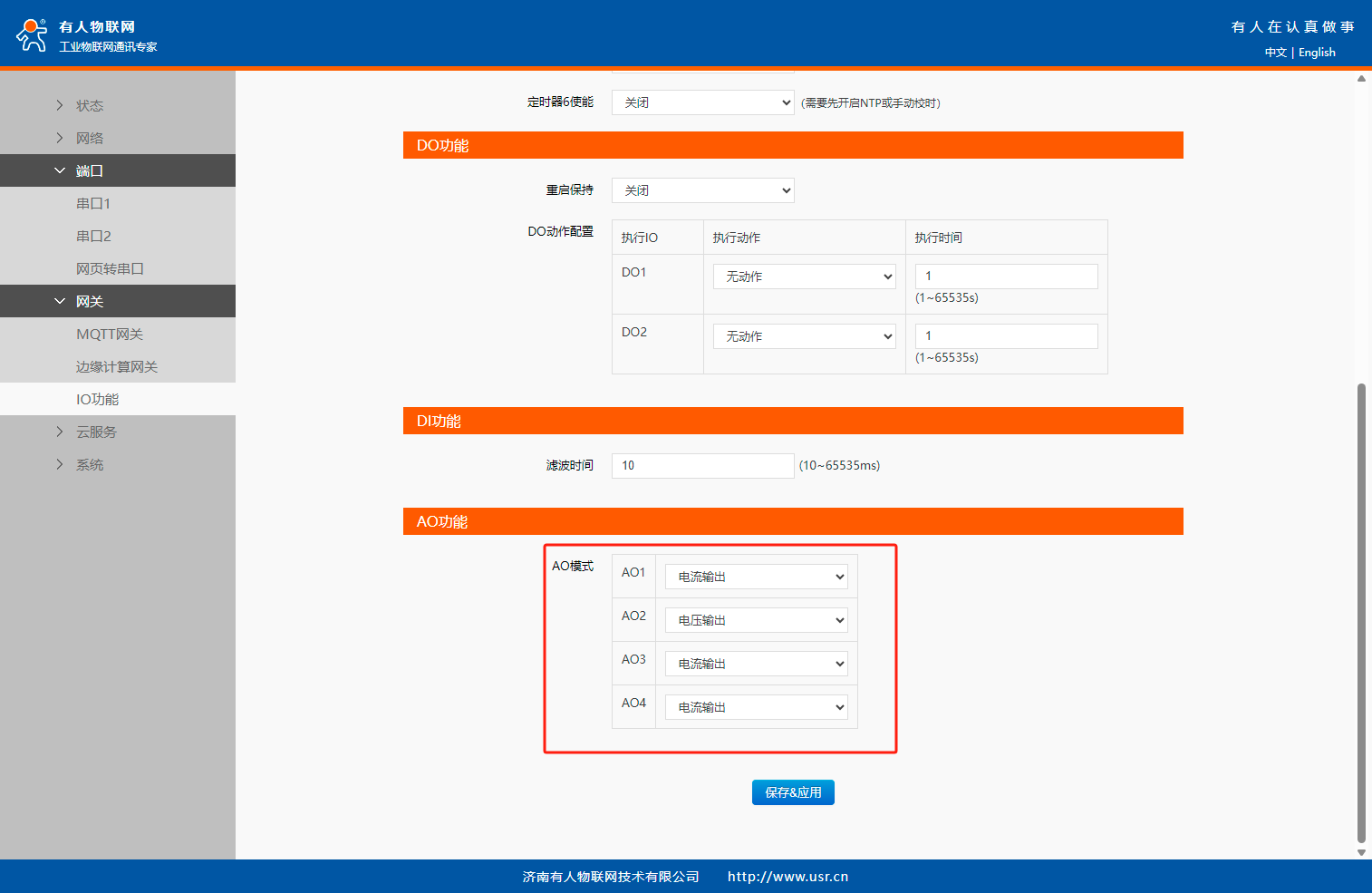

IO功能中设置AO输出的模式，AO2设置为0~10V电压输出，其余通道为电流输出。
保存应用设备重启
2、有人云模板设备参数设置

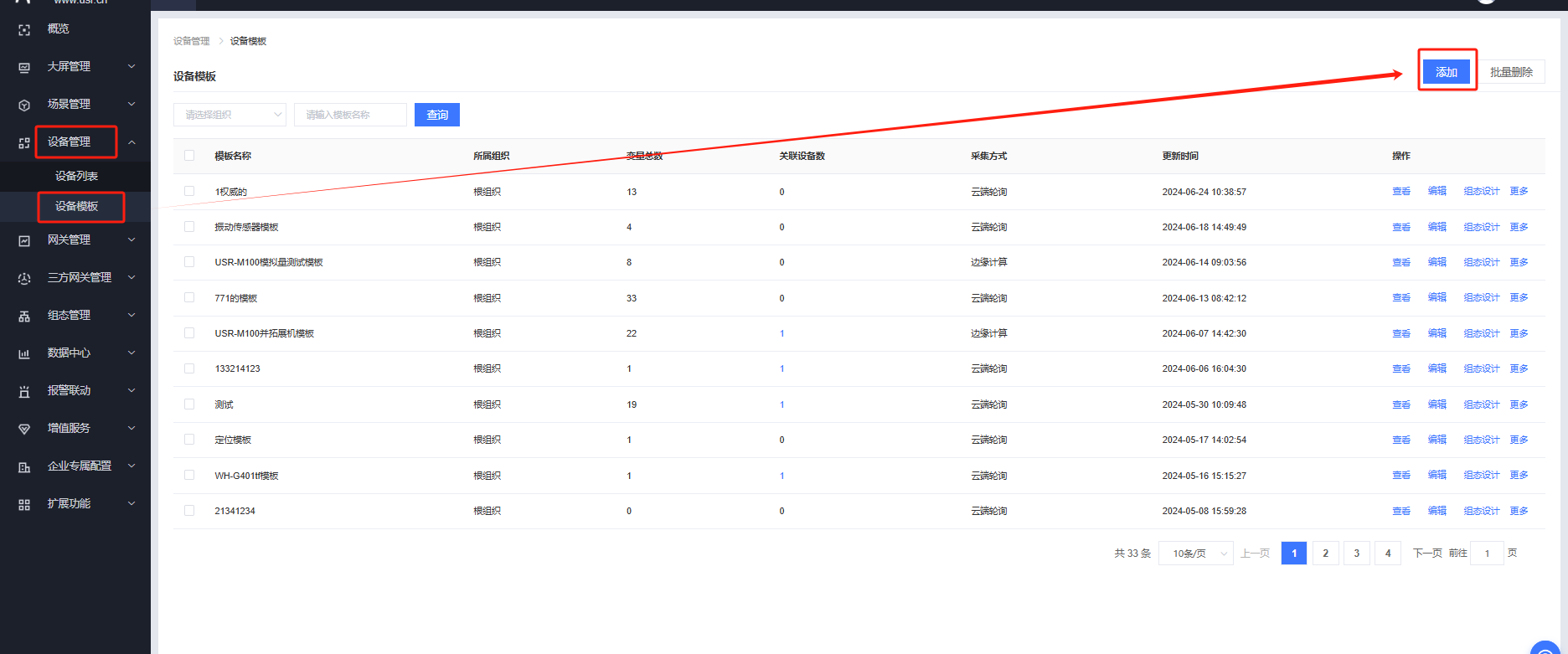

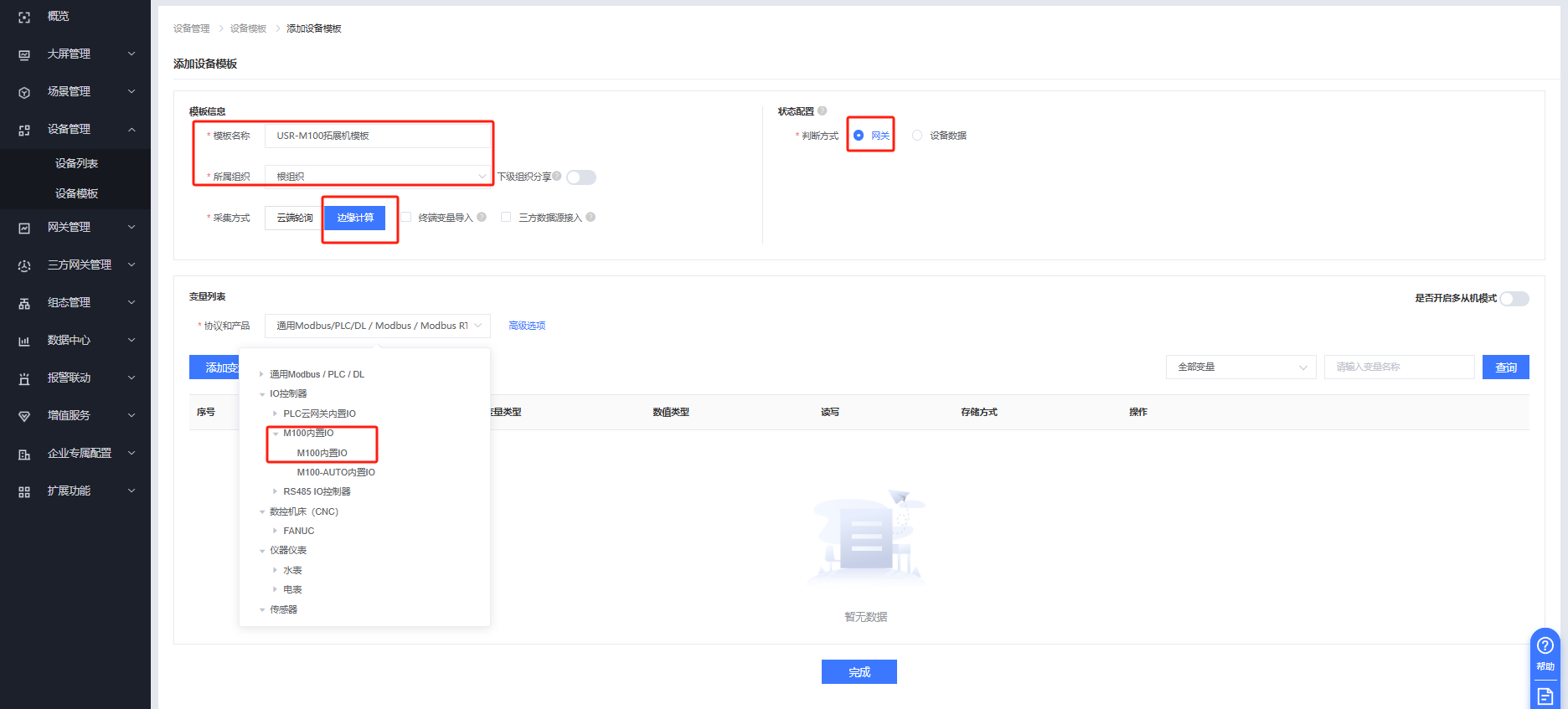

有人云IOT平台---设备管理---设备模板--添加
模板名称：USR-M100拓展机模板
所属组织：根组织
采集方式：边缘计算
判断方式：网关
协议和产品：IO控制器/M100内置IO/M100内置IO

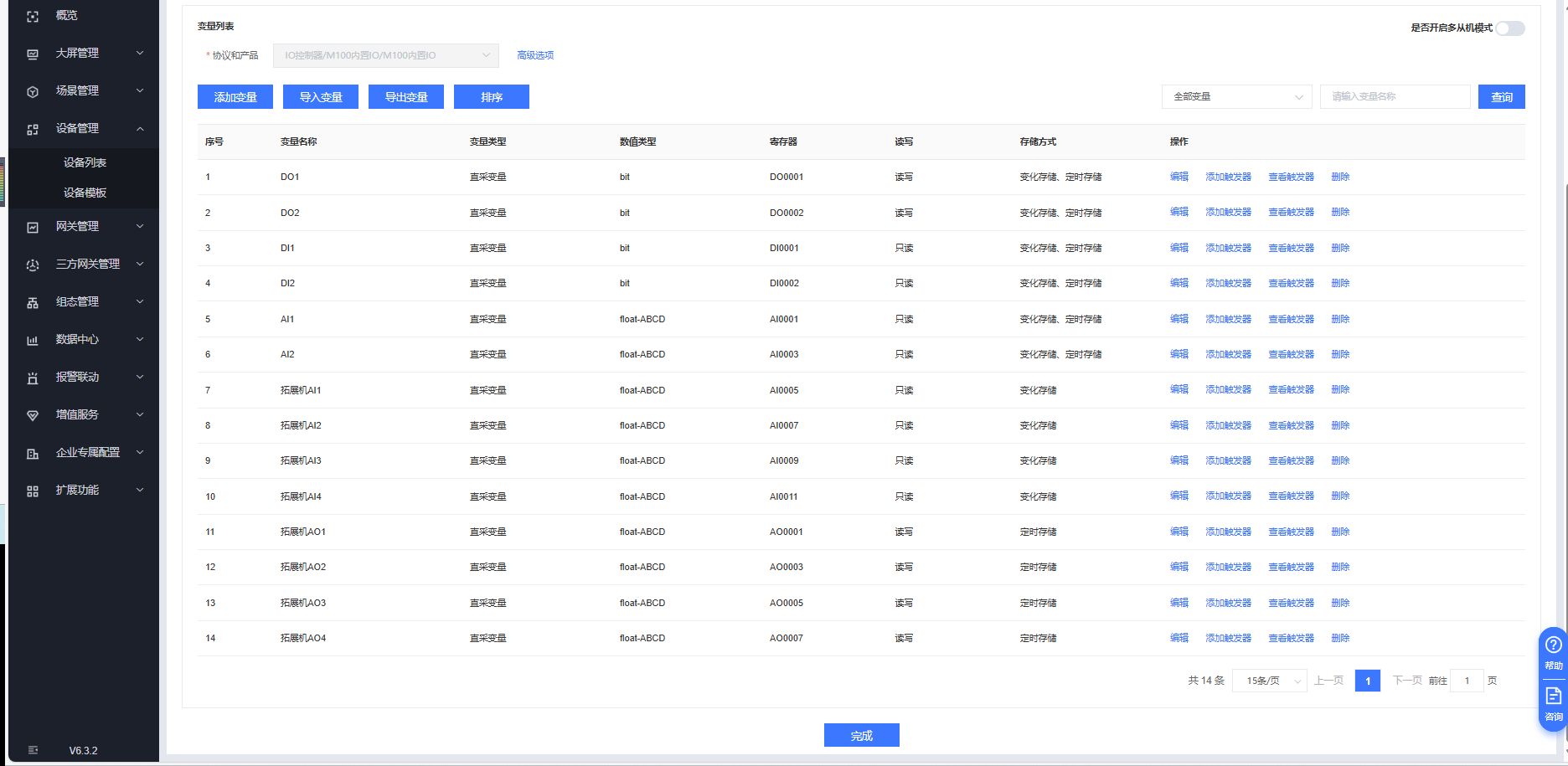

添加拓展机USR-IO0404的变量点位

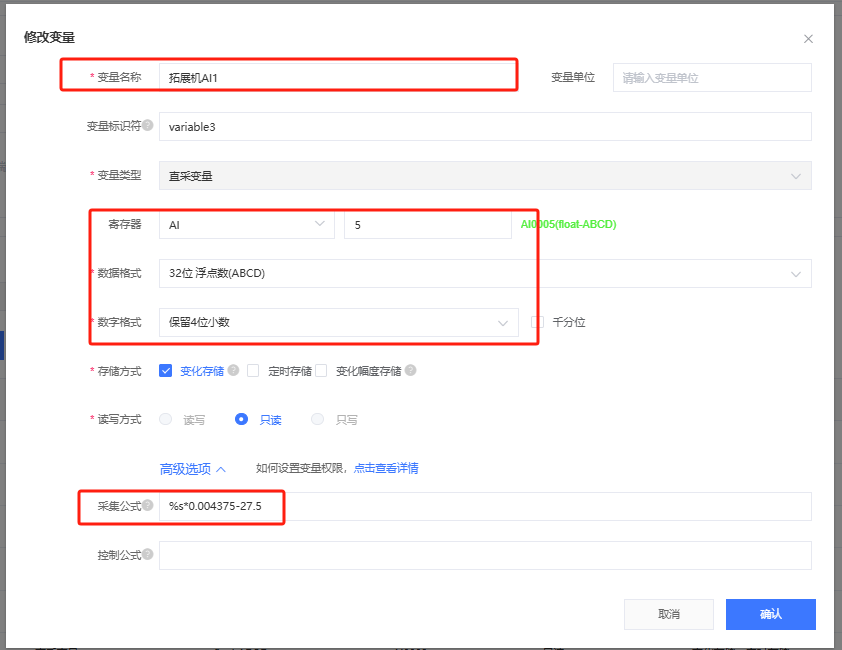

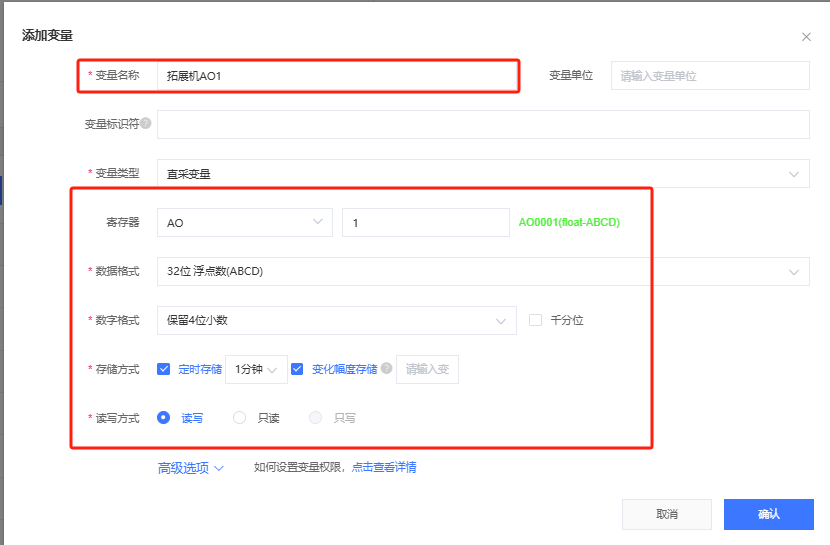

当拓展机配合主机使用时，寄存器地址会以主机已有寄存器的顺序依次向下排序，USR-IO0404的4路AI是寄存器是30005~30012，4路AO寄存器是40001~40008，读写，将拓展机变量手动添加至M100模板下。

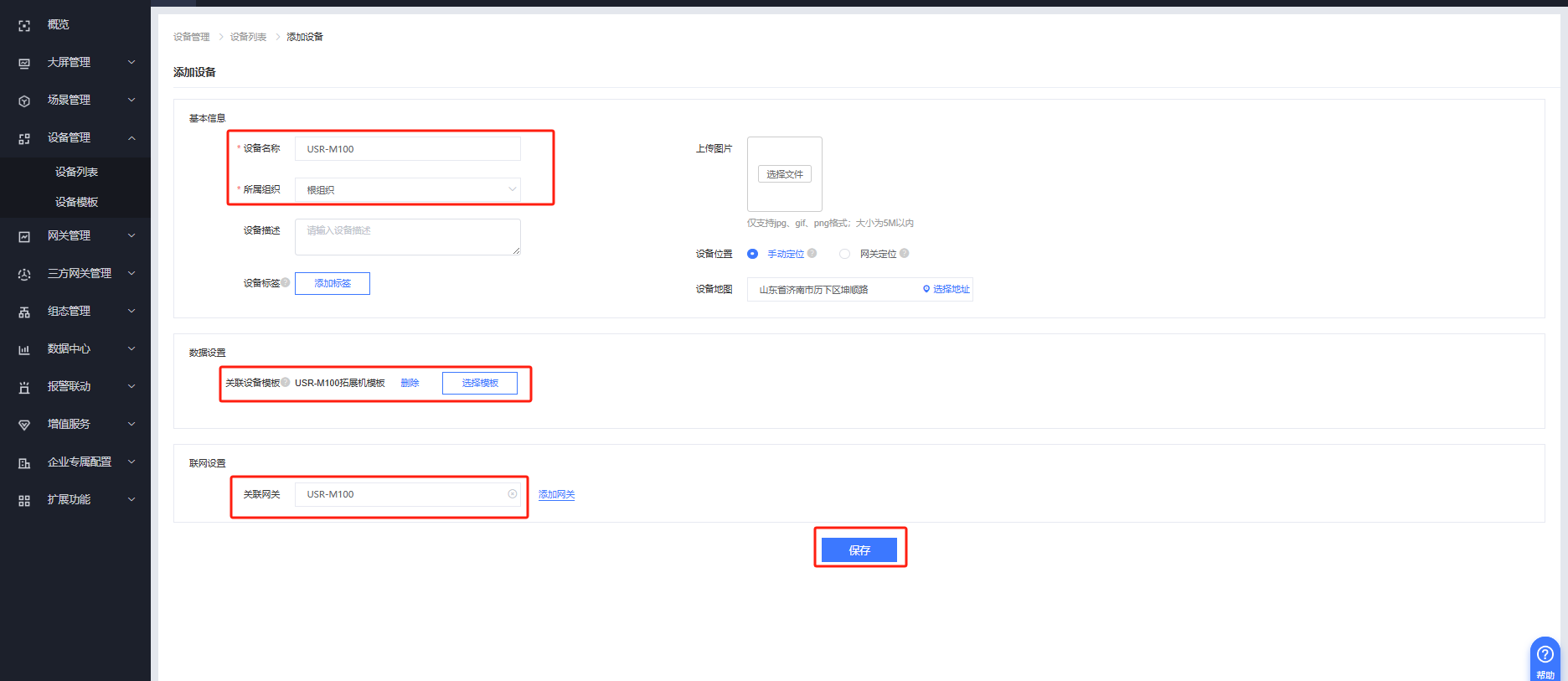

设备管理---设备列表---添加设备
设备名称：USR-M100
所属组织：根组织
绑定上步做的模板USR-M100拓展机模板
关联网关USR-M100
点击保存
四、功能调试
1、功能调试

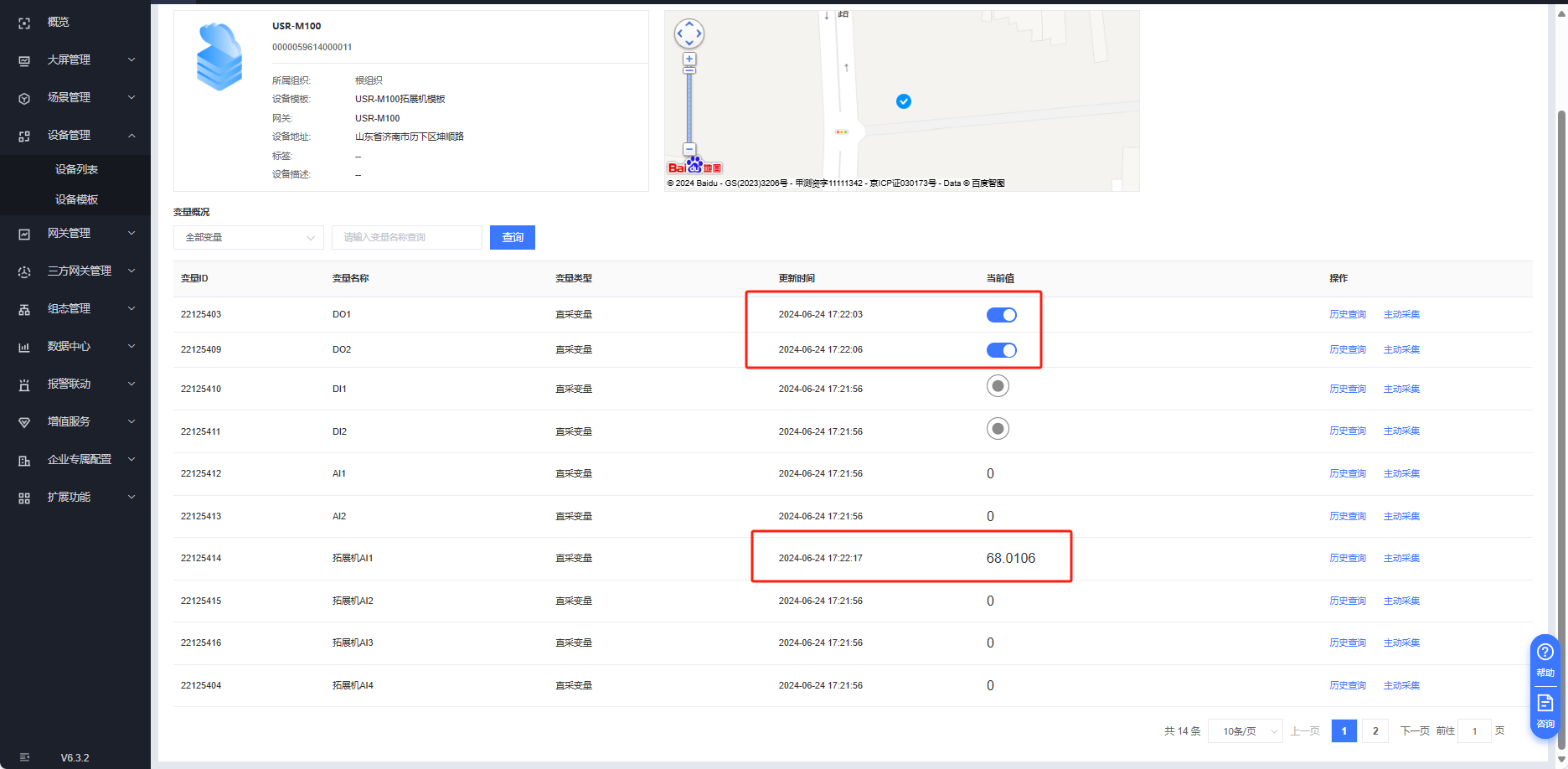

设备管理---设备列表--点击设备名字，控制DO动作，采集DI AI数据，下发控制AO输出。

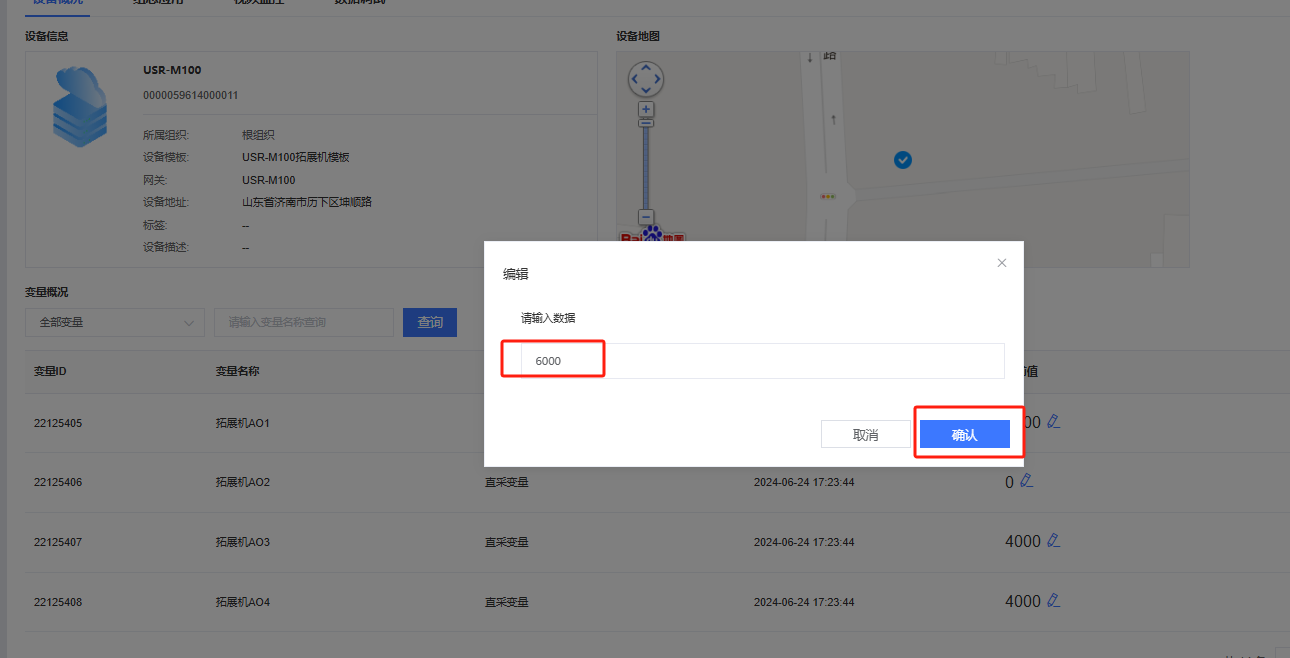

2、调试截图
注意：AO允许误差电流0.2ma以内，电压0.1V以内 。
编写人：尹丛欣 编写日期：2024-06-24
审核人：尹丛欣 审核日期：2024-06-24
订正版本：V1.0 订正内容：初稿
-20240625115241.png)
