一、资料下载

USR-M100 说明书官网下载链接：https://www.usr.cn/Download/1202.html

USR-M100 规格书官网下载链接：https://www.usr.cn/Download/1203.html

USR-M100 设置软件官网下载链接：https://www.usr.cn/Download/1213.html

二、硬件连接

1、所需物品

USR-M100 产品 1台

USR-IO0080拓展机 1台

USR-IO0440拓展机 1台

12V电源适配器 1个

笔记本电脑 1台

2、硬件连接

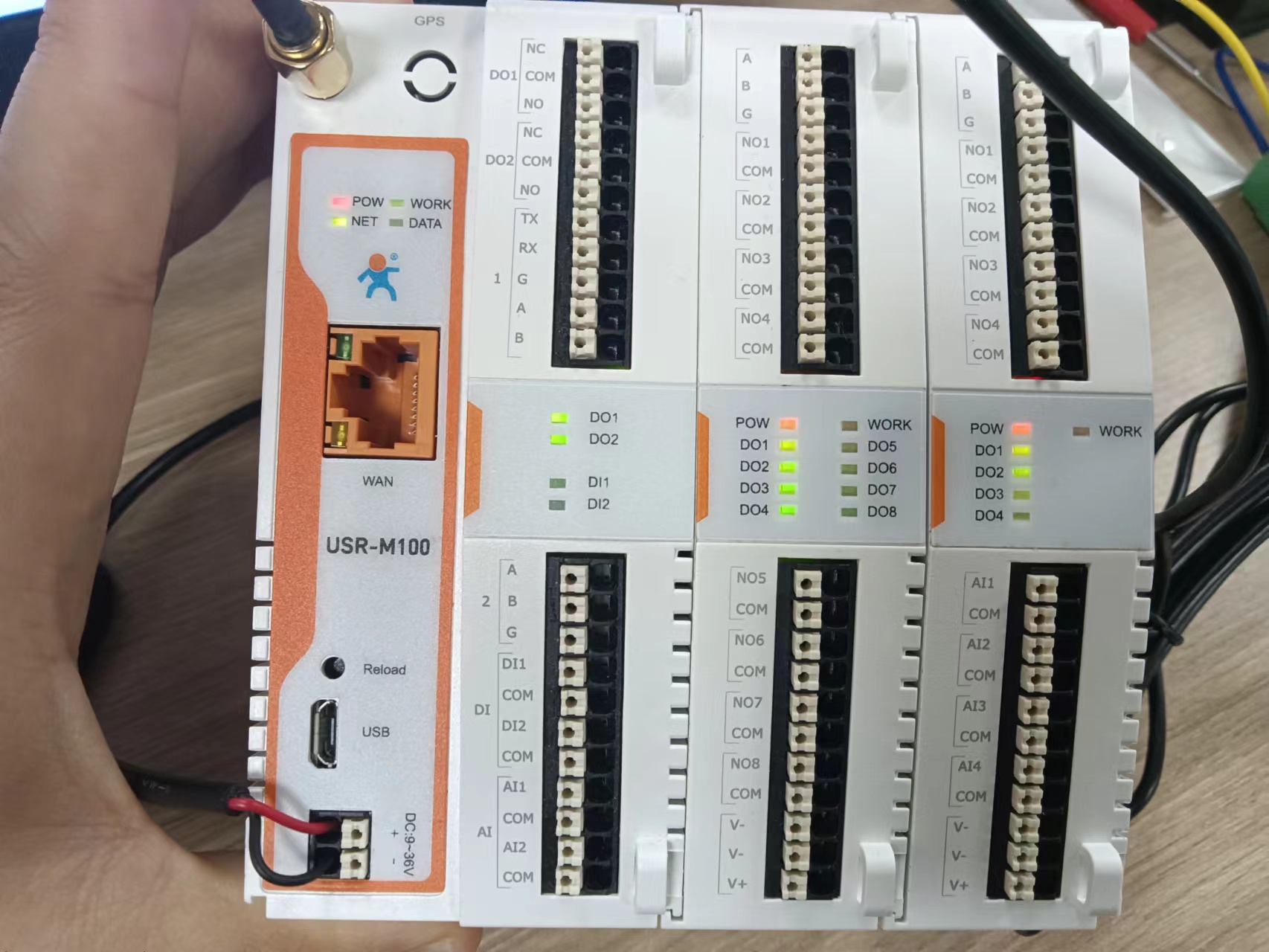

USR-M100 卡入两台拓展机USR-IO0080和USR-IO0440，设备接上4G天线，然后产品接12V电源适配器上电。本例使用USR-M100内置卡，内置卡默认含有8年流量，每个月100兆。

附图 ：

三、产品参数设置

1、USR-M100参数设置

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

有人IOT平台---网关管理---网关列表---添加

网关名称：USR-M100并拓展机网关

所属组织：根组织

将设备底部的SN和MAC填入

保存

等待一会即可看到USR-M100在有人云在线。

有人DM平台---网关管理---网关列表---点击网关名称---更多进入---配置网页，USR-M100内置网页

用户名和密码都是admin

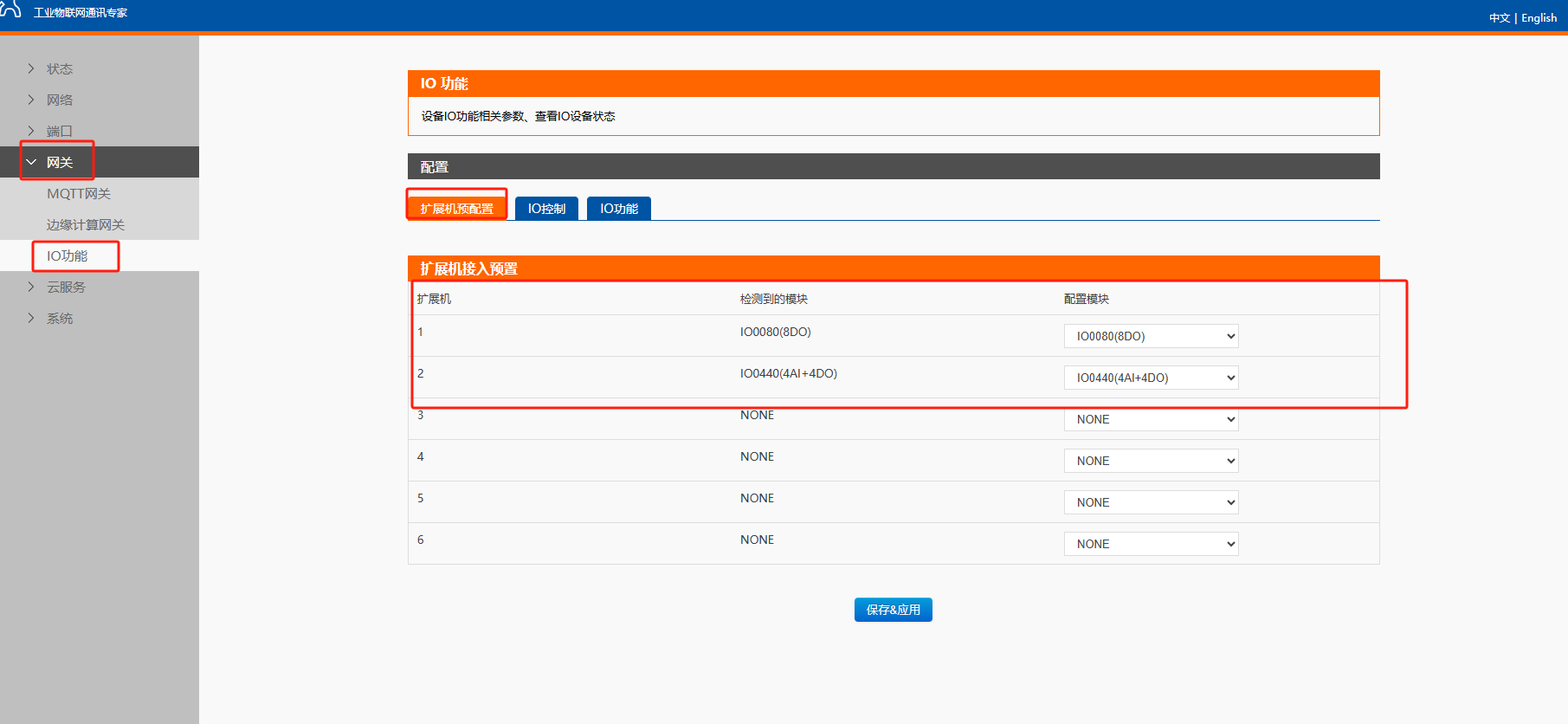

网关---IO功能拓展机12配置型号---保存应用。

云服务---有人云，开启有人云使能，关闭有人云私有部署使能,T主题端口绑定port1，port2,开启有人云边缘计算使能。点击保存应用重启设备，重启后在有人云再次上线。

2、添加设备变量

设备管理---设备模板---添加

模板名称：USR-M100并拓展机模板

所属组织：根组织

采集方式：边缘计算

状态配置：网关

协议和产品：O控制器/M100内置IO/M100内置IO

以上操作以及该添加完成USR-M100主机IO信息，下面手动添加USR-M100的拓展机模板。

本例中拓展机接入的顺序从左到右是：USR-M100主机---USR-IO0080---USR-IO0440，当拓展机配合主机使用时，寄存器地址会以主机已有寄存器的顺序依次向下排序，故USR-IO0080 的8路DO的寄存器是00003~00010，USR-IO0440的4路DO是寄存器是00011~00014，4路AI寄存器是30005~30012，将拓展机变量手动添加至M100模板下。

所有变量填写完毕，点击完成。

3、添加设备并绑定模板和网关

设备管理---设备列表---添加设备

设备名称：USR-M100并拓展机设备

所属组织：根组织

关联已有模板：USR-M100并拓展机模板

关联网关：USR-M100并拓展机网关

点击保存即可

四、功能调试

1、功能调试

设备管理---设备列表----点击设备名称，控制USR-M100主机以及拓展机DO动作。

2、调试截图

编写人：尹丛欣  编写日期：2024-06-11

审核人：尹丛欣  审核日期：2024-06-13

订正版本：V1.0  订正内容：初稿
