USR-M100 连有人云电流模拟量采集联动控制DO动作的教程
2024-06-13



一、资料下载

USR-M100 说明书官网下载链接:https://www.usr.cn/Download/1202.html

USR-M100 规格书官网下载链接:https://www.usr.cn/Download/1203.html

USR-M100 设置软件官网下载链接:https://www.usr.cn/Download/1213.html

二、硬件连接

1、所需物品

USR-M100 产品 1台

4-20MA模拟量传感器 1台

12V电源适配器 2个

笔记本电脑 1台

2、硬件连接

USR-M100 设备接上4G天线,AI接口按照三线制模拟量接线方式接入温湿度模拟量传感器,然后产品接12V电源适配器上电。本例使用USR-M100内置卡,内置卡默认含有8年流量,每个月100兆。

USR-M100模拟量接线示意图:https://www.usr.cn/Faq/2051.html

附图

三、产品参数设置

1、USR-M100参数设置

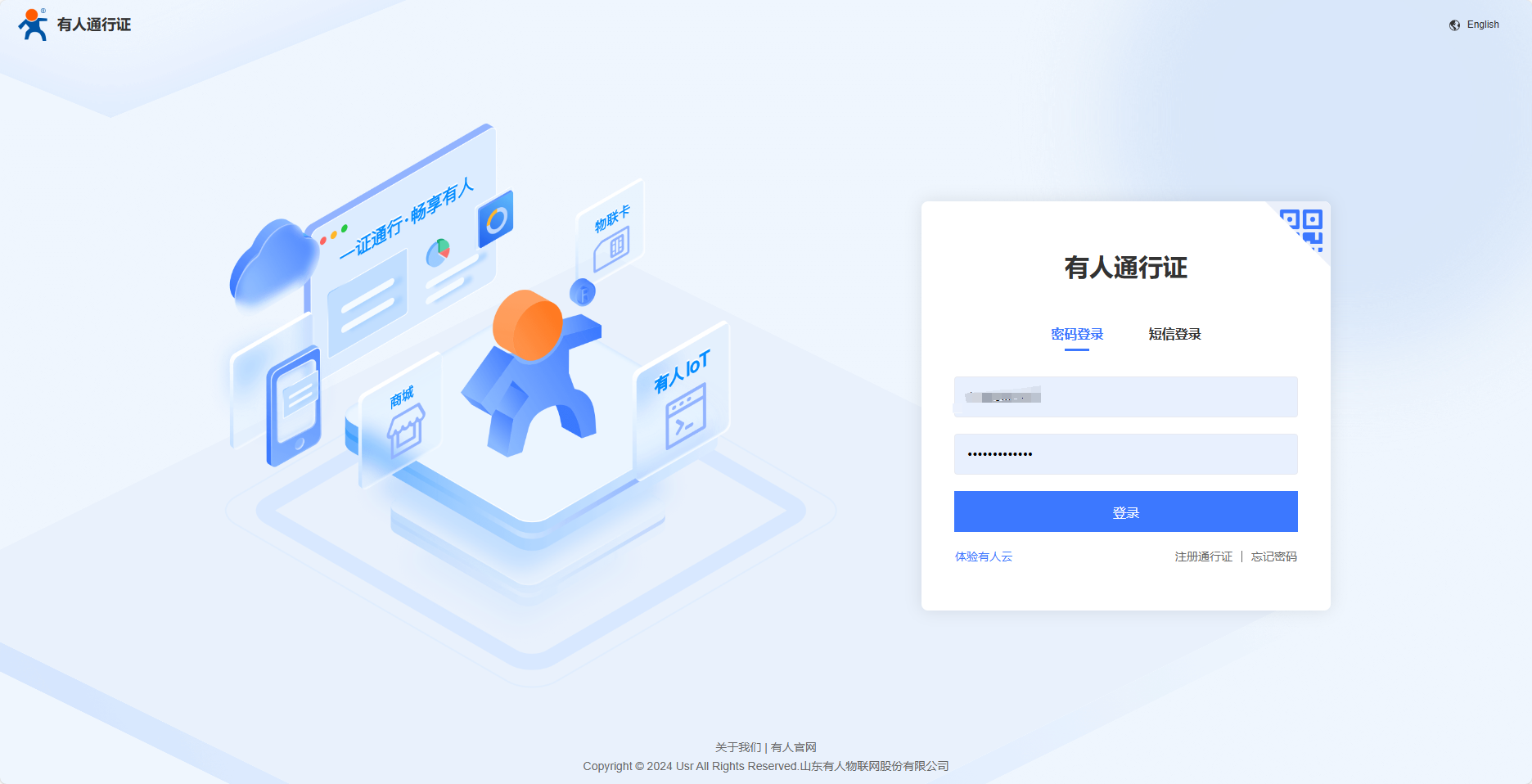

登录有人云平台:https://account.usr.cn/#/login?type=mp_scada&logout=1

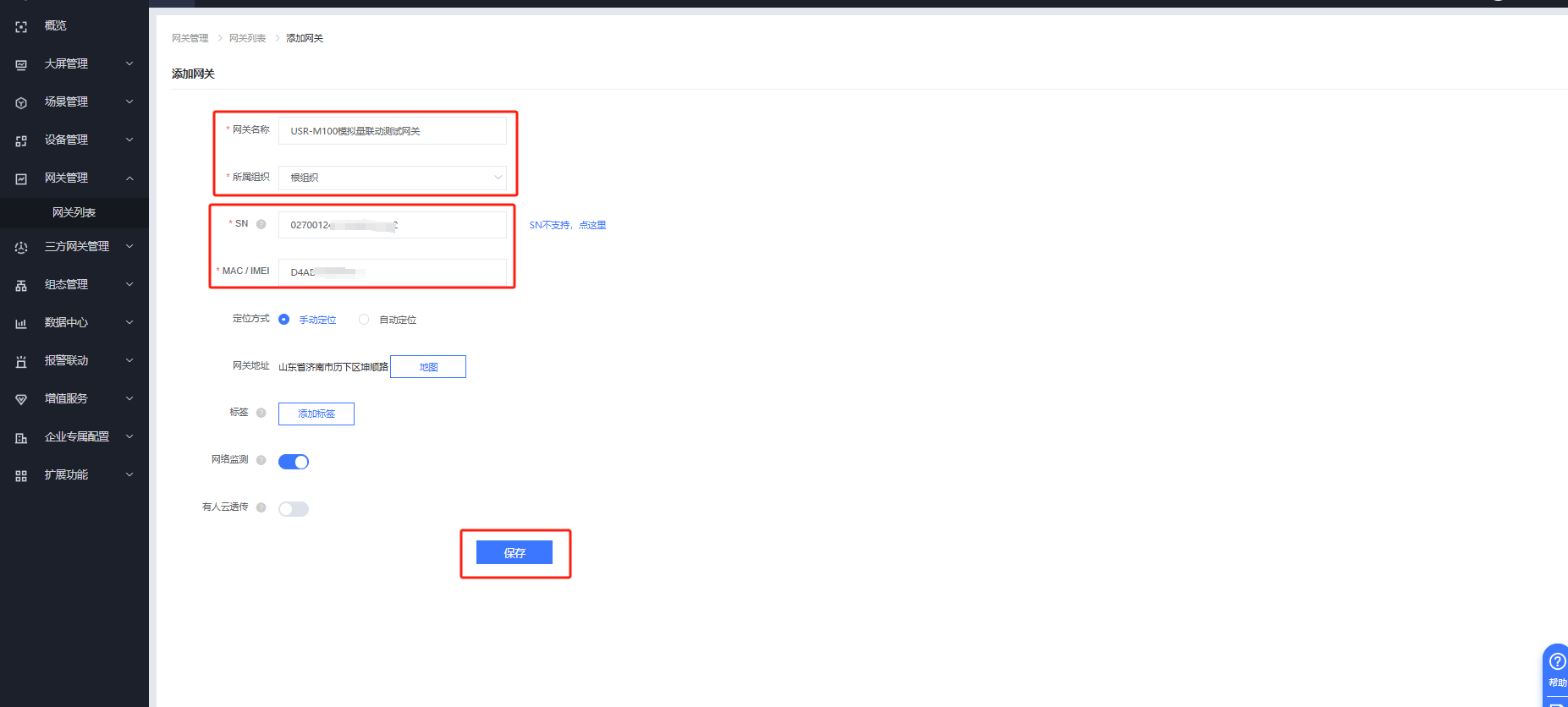

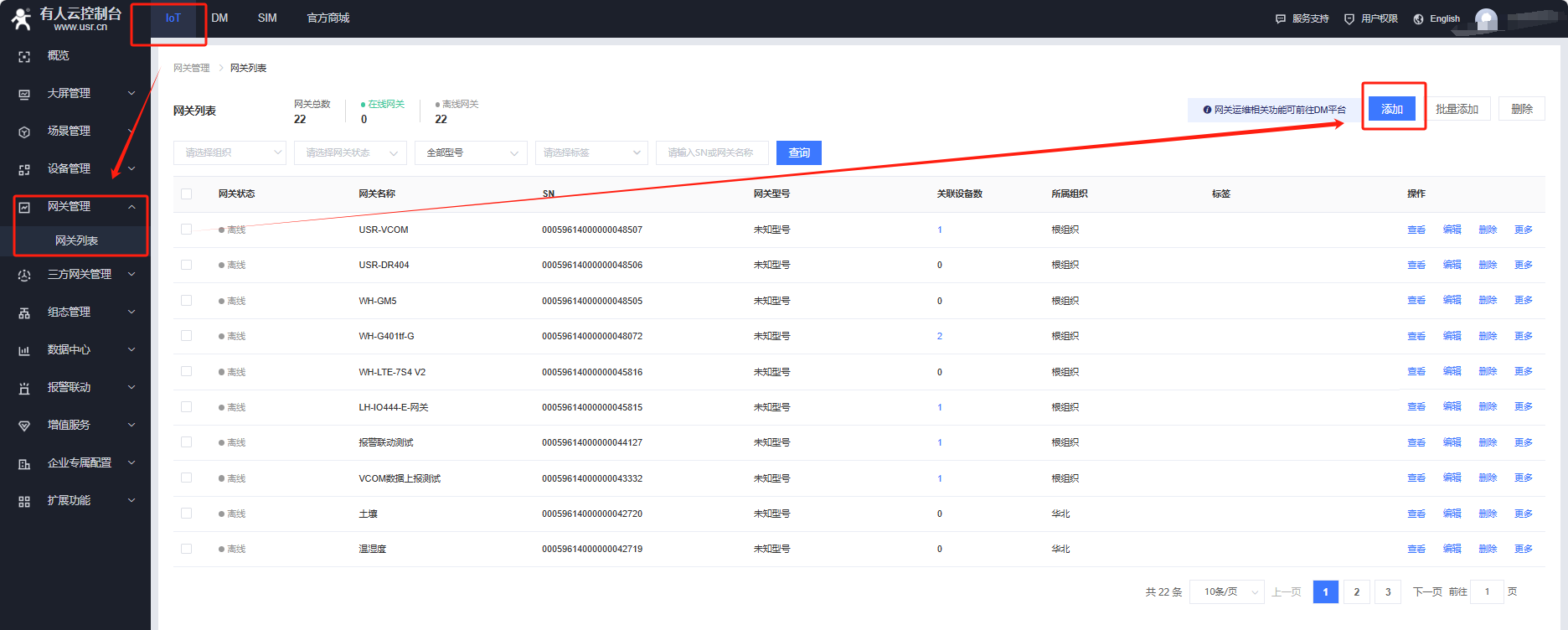

有人IOT平台---网关管理---网关列表---添加

网关名称:USR-M100模拟量联动测试网关

所属组织:根组织

将设备底部贴膜上的SN和MAC填入

保存

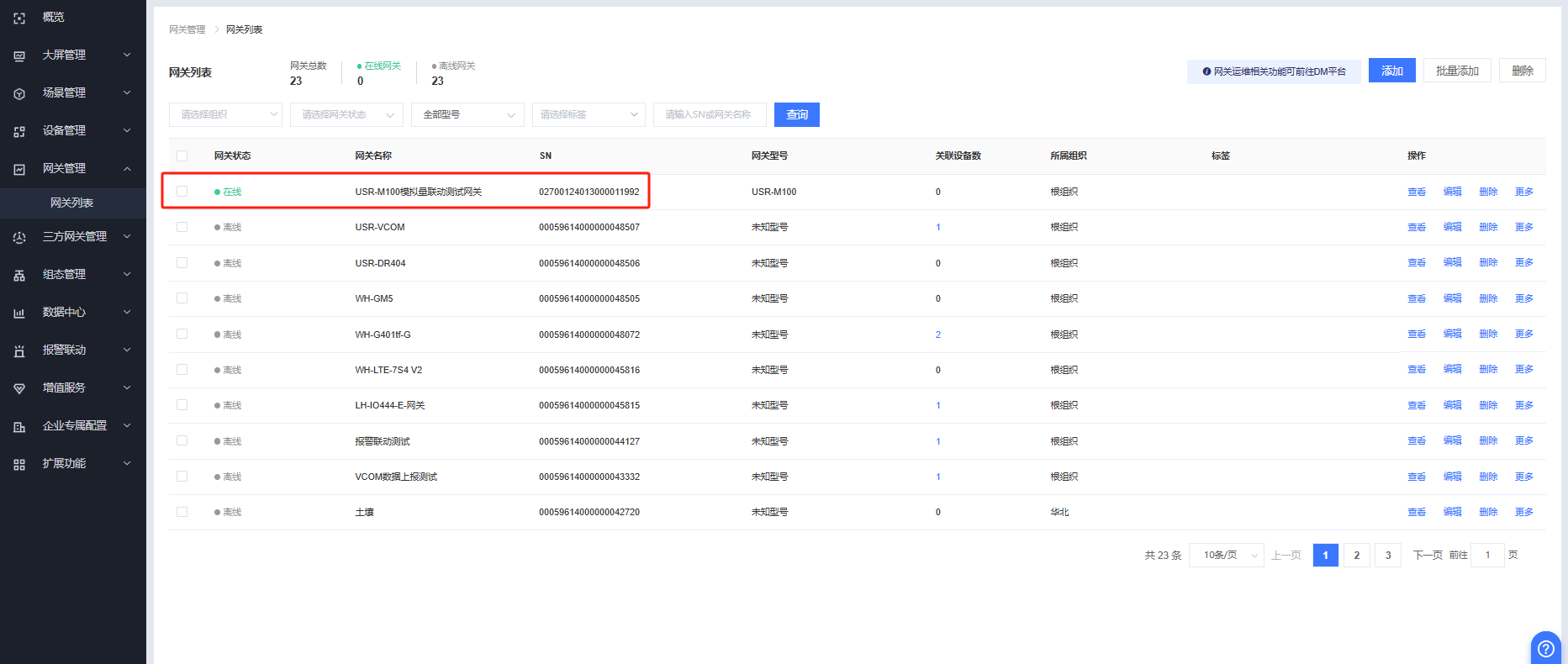

等待一会即可看到USR-M100在有人云在线。

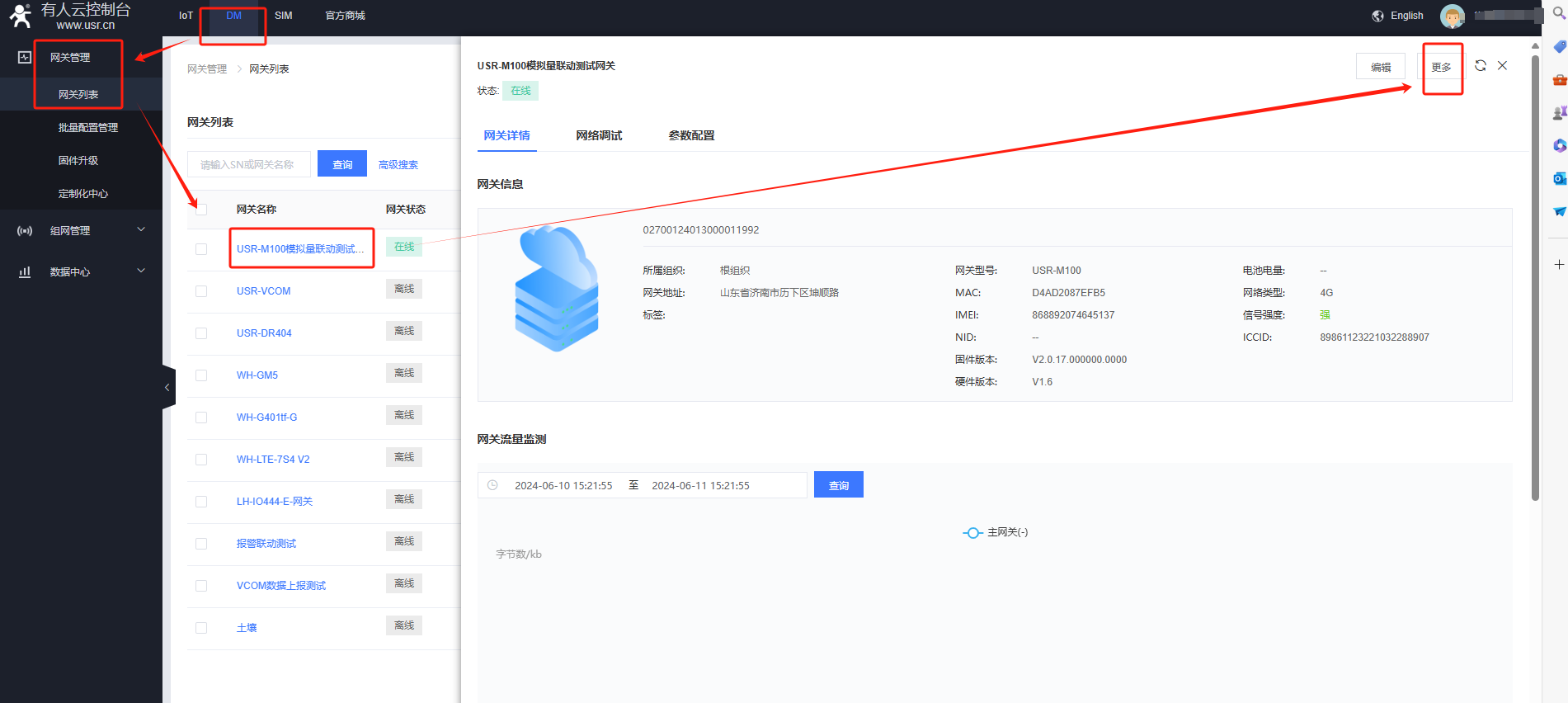

有人DM平台---网关管理---网关列表---点击网关名称---更多进入---配置网页,USR-M100内置网页

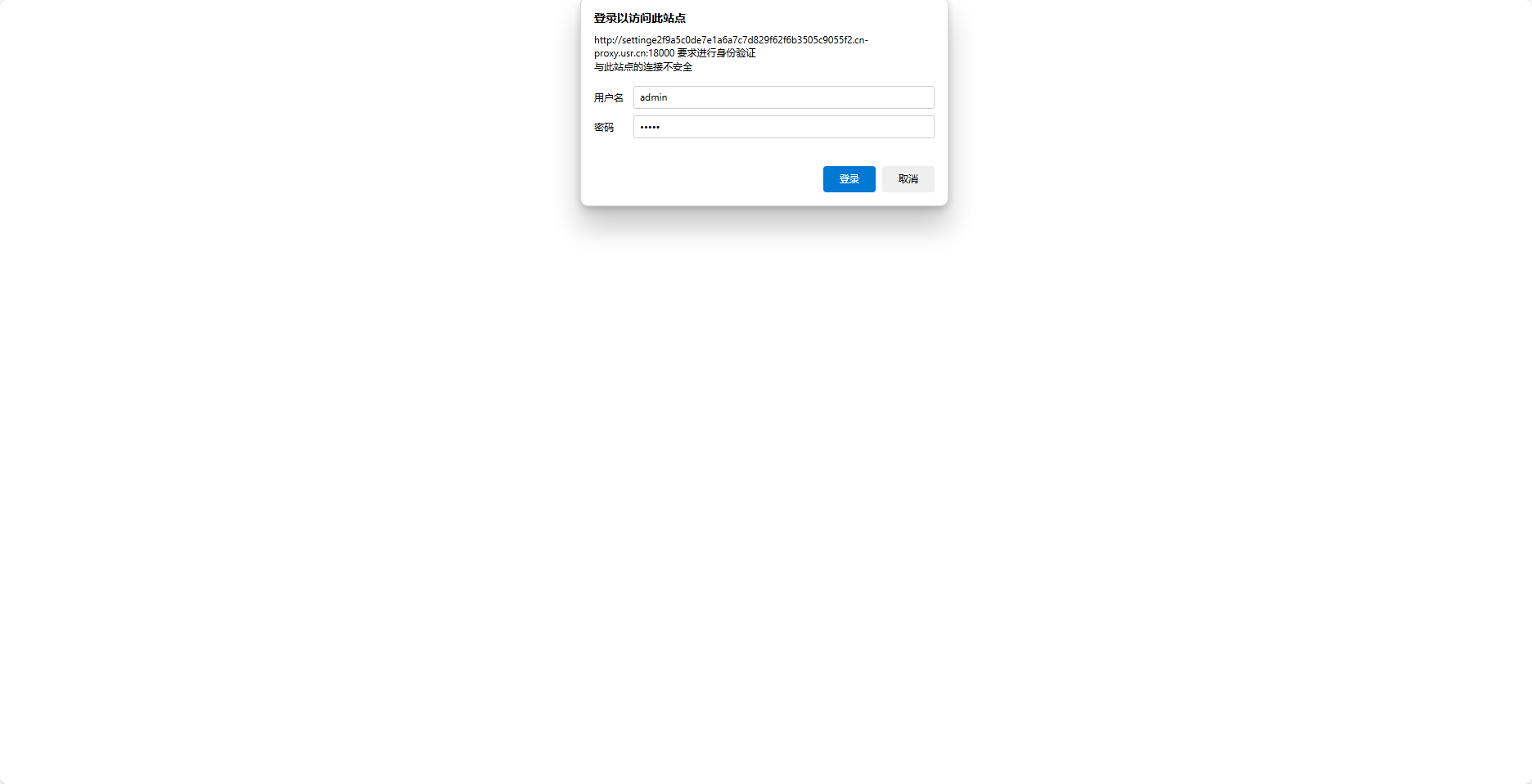

用户名和密码都是admin

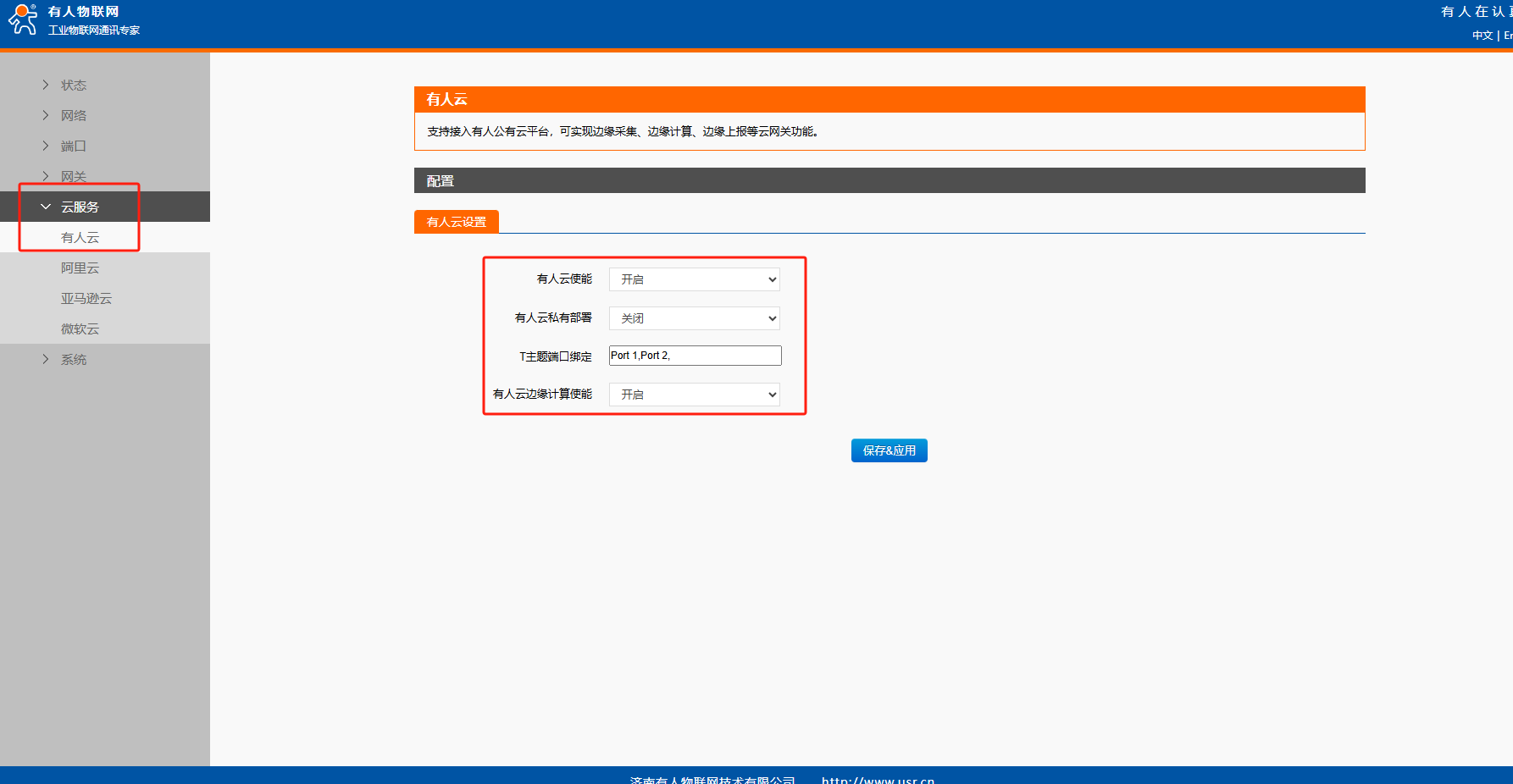

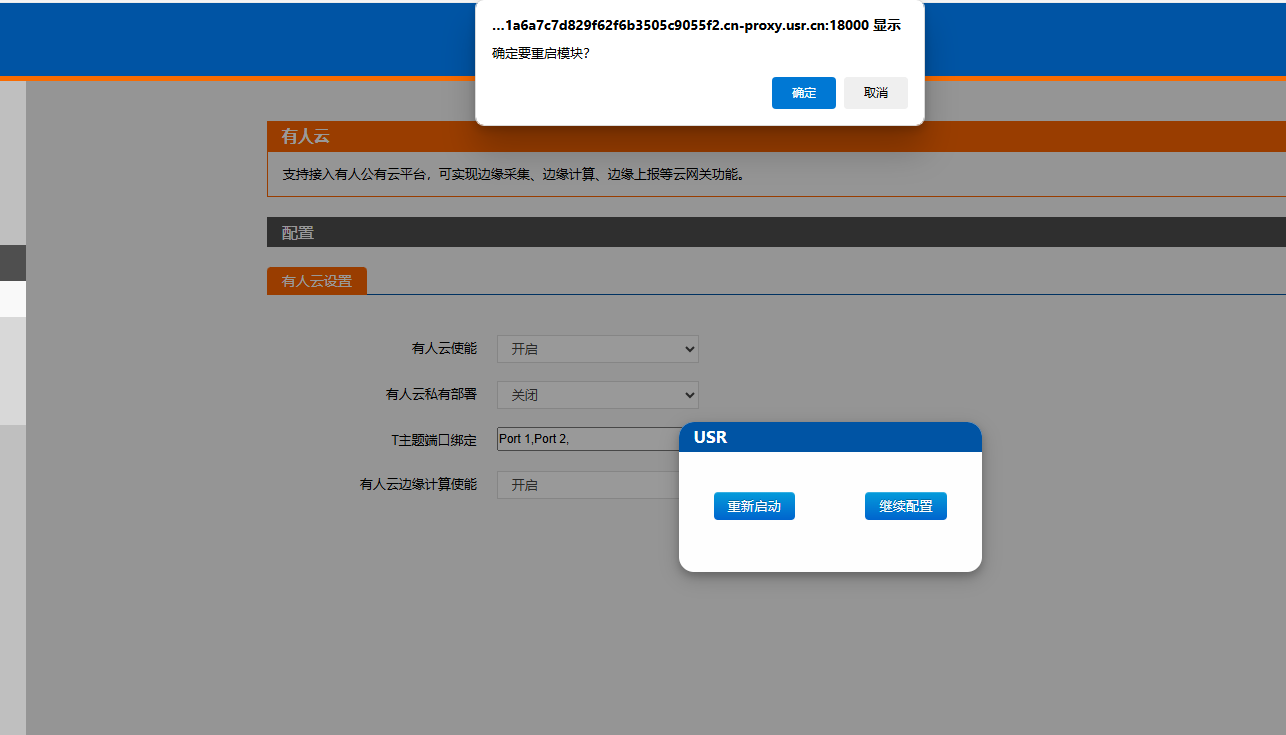

云服务---有人云,开启有人云使能,关闭有人云私有部署使能,T主题端口绑定port1,port2,开启有人云边缘计算使能。点击保存应用重启设备,重启后在有人云再次上线。

2、添加设备变量

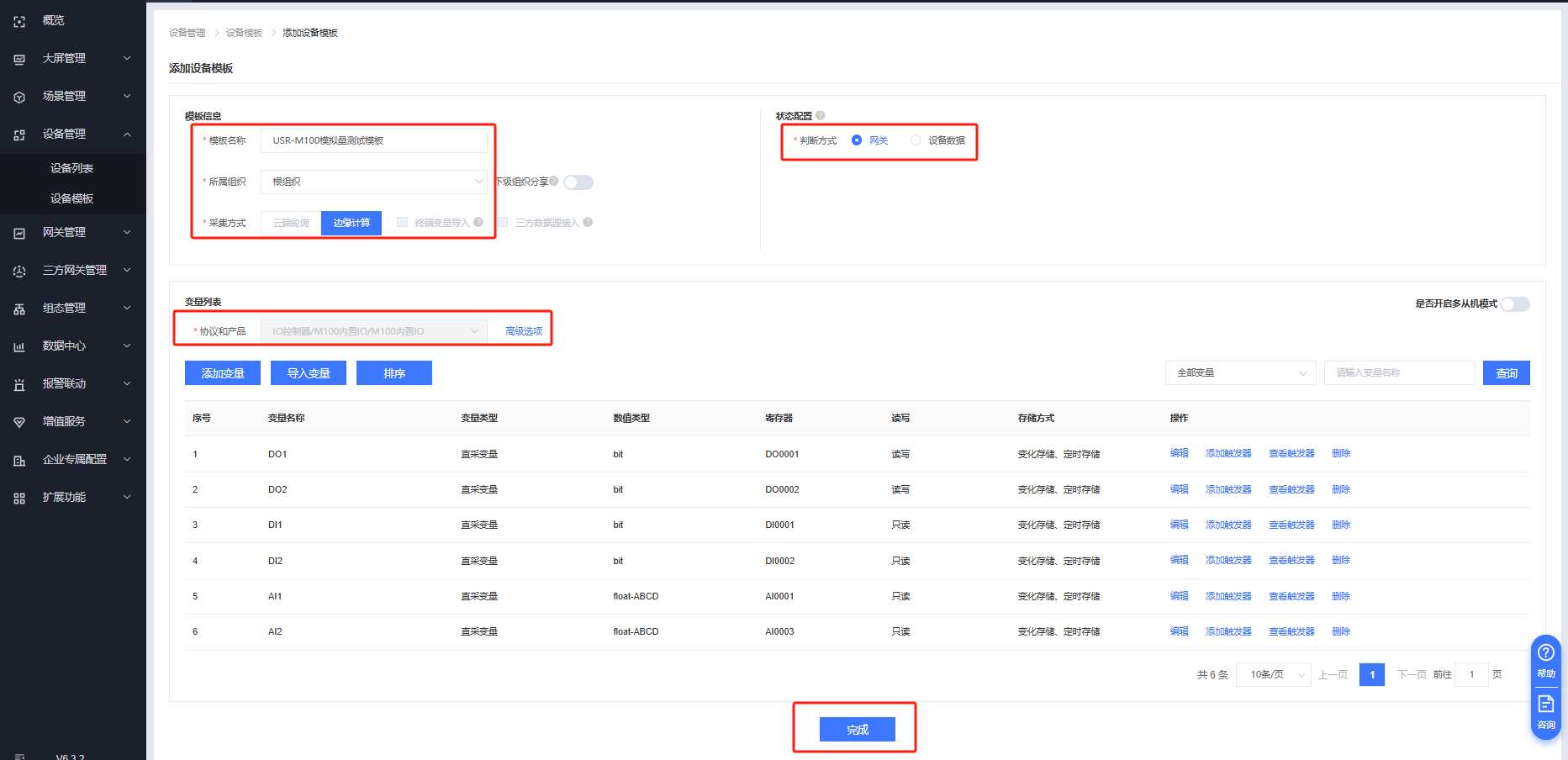

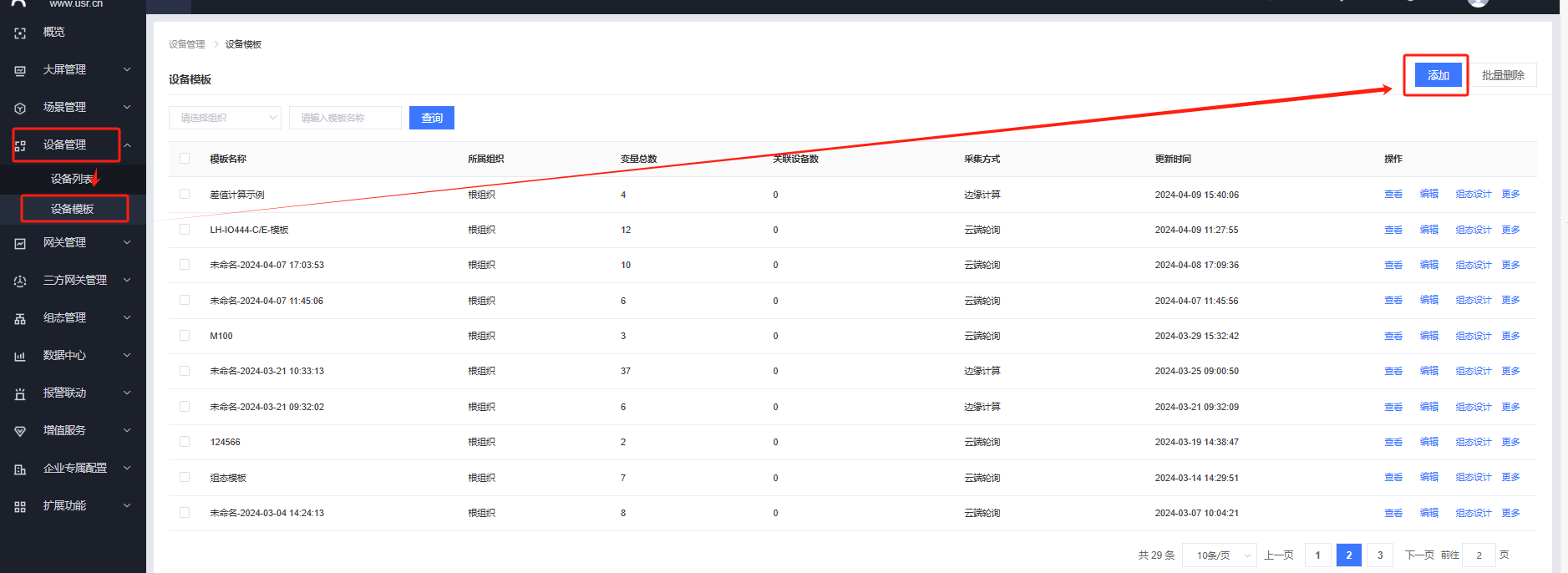

设备管理---设备模板---添加

模板名称:USR-M100模拟量测试模板

所属组织:根组织

采集方式:边缘计算

状态配置:网关

协议和产品:IO控制器/M100内置IO/M100内置IO

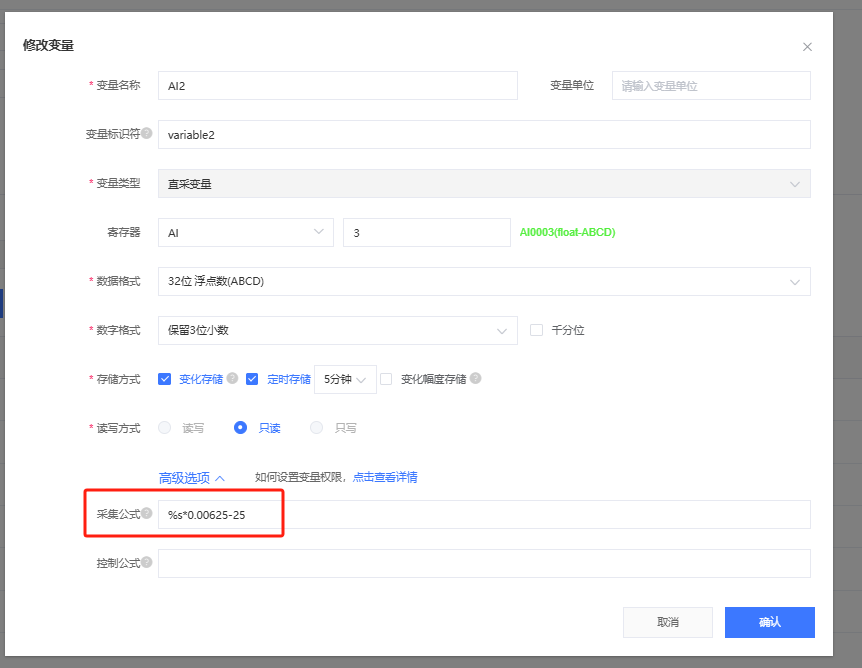

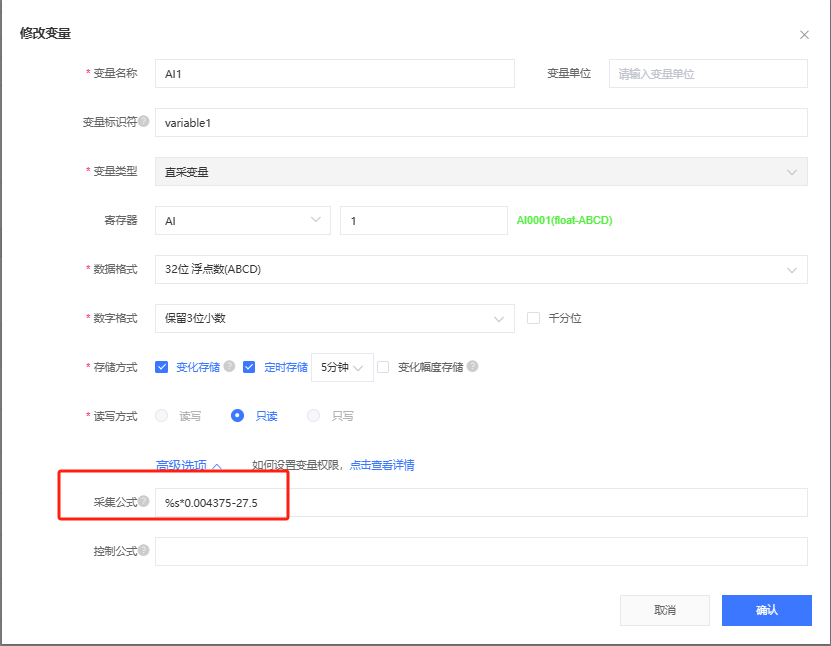

给AI1加入温度公式,给AI2加入湿度换算公式


公式换算具体步骤查看:https://www.usr.cn/Faq/1547.html

点击完成

3、添加设备并绑定模板和网关

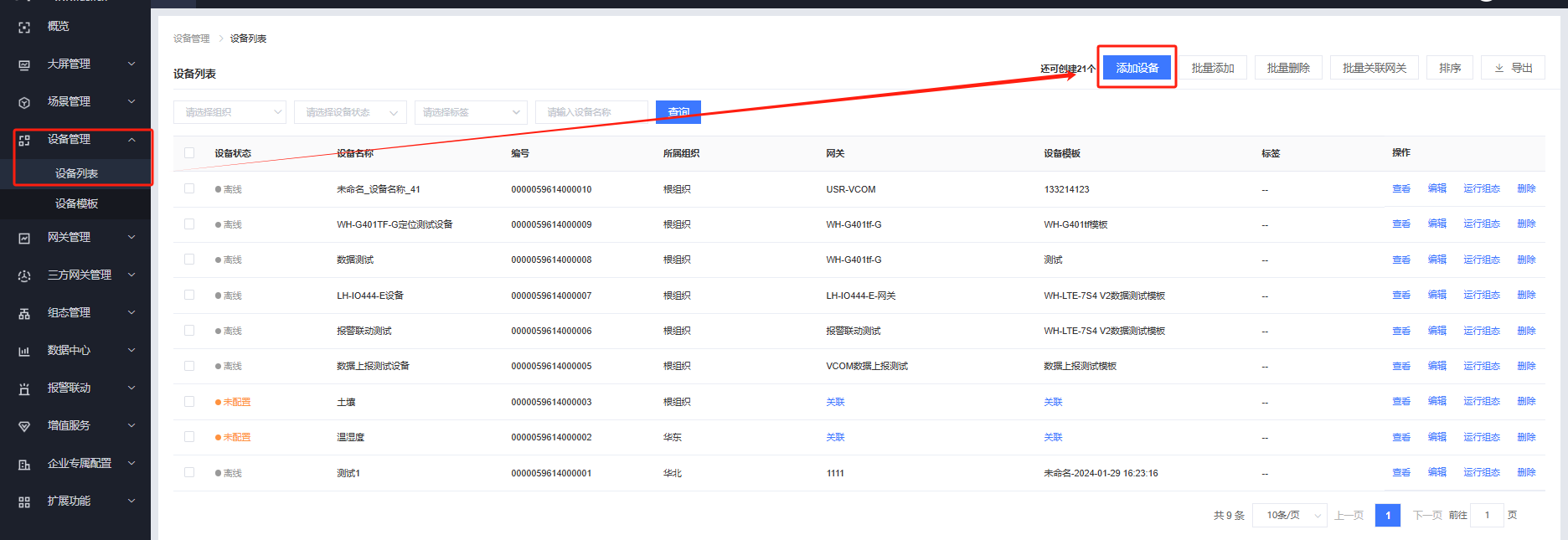

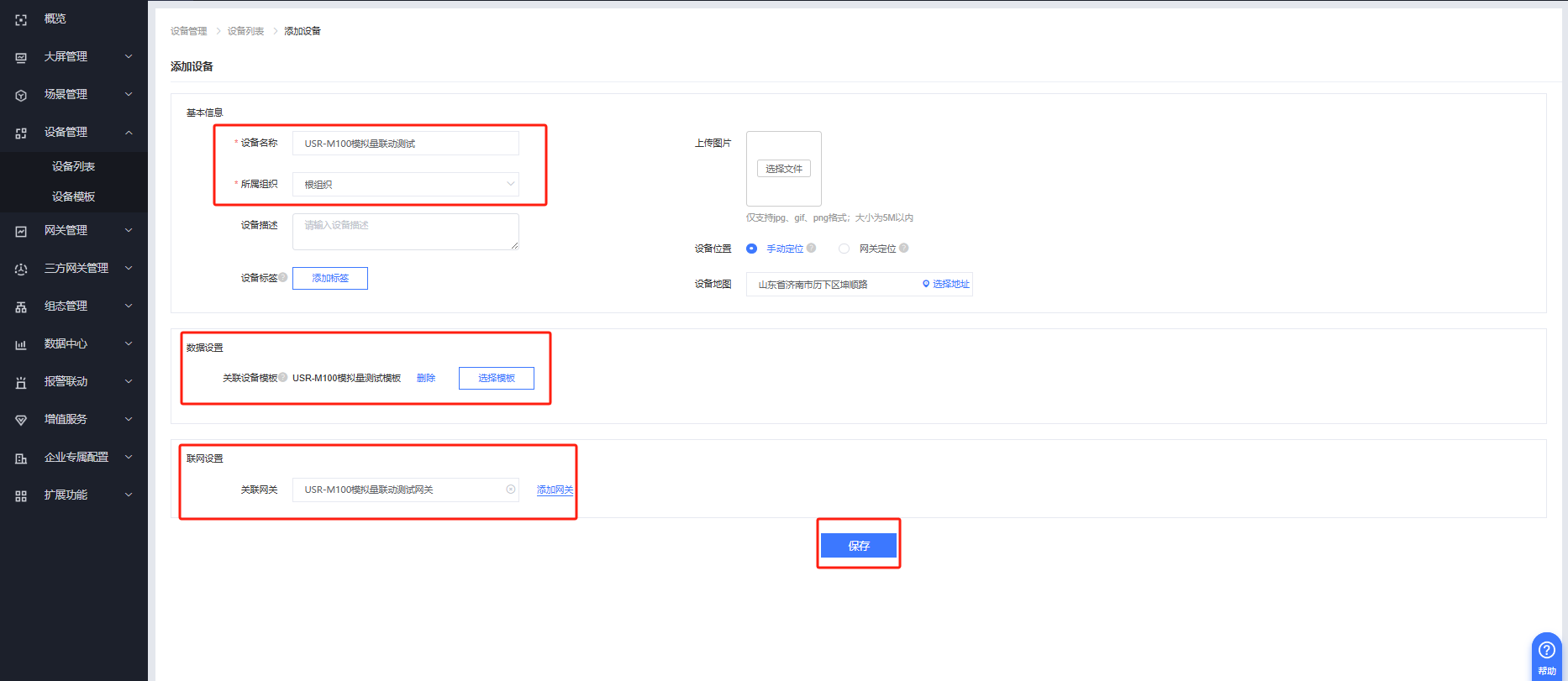

设备管理---设备列表---添加设备

设备名称:USR-M100模拟量联动测试

所属组织:根组织

关联已有模板:USR-M100模拟量测试模板

关联网关:USR-M100模拟量联动测试网关

点击保存即可。


4、创建模拟量联动DO逻辑

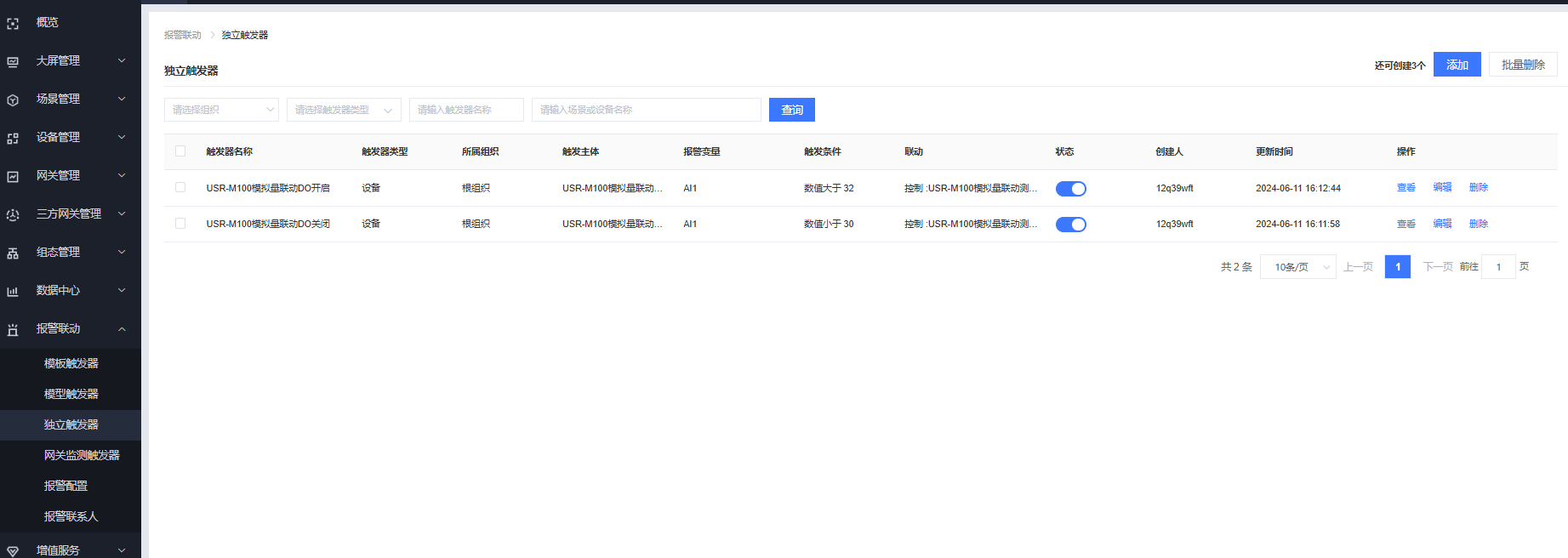

报警联动---独立触发器---添加

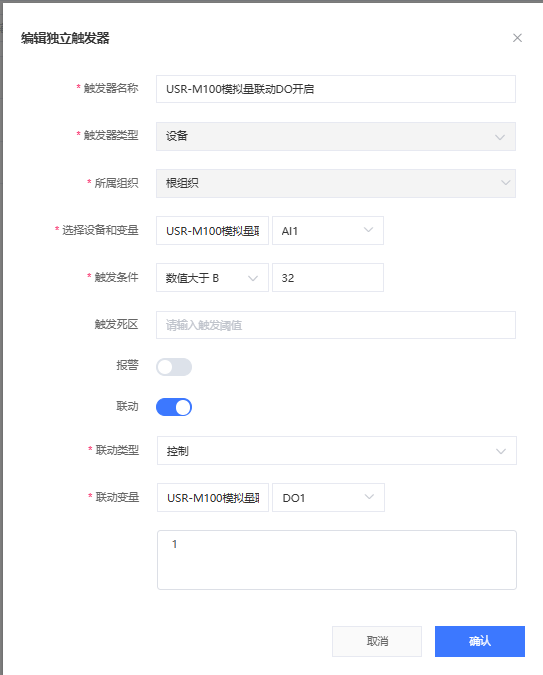

触发器名称:USR-M100模拟量联动DO开启

触发器类型:设备

所属组织:根组织

选择设备和变量:USR-M100模拟量联动测试 AI1

触发条件:数值大于B,触发温度32摄氏度

联动类型:控制
联动变量:USR-M100模拟量联动测试,DO1,开启DO下发数字1

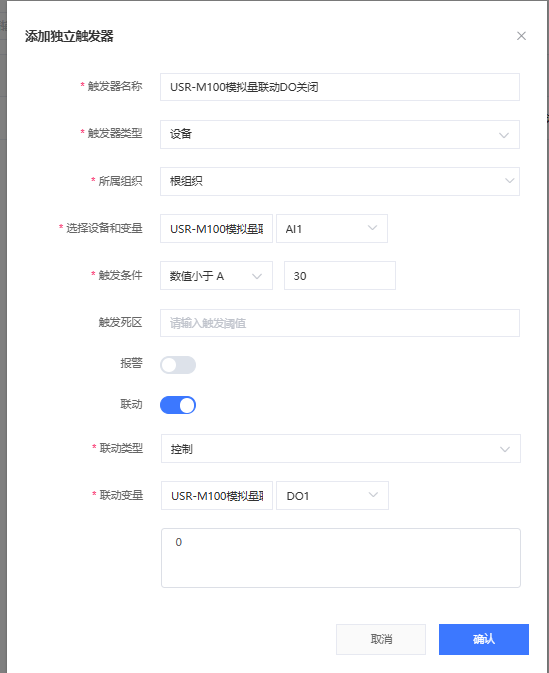

触发器名称:USR-M100模拟量联动DO关闭

触发器类型:设备

所属组织:根组织

选择设备和变量:USR-M100模拟量联动测试 AI1

触发条件:数值小于A,触发温度30摄氏度

联动类型:控制
联动变量:USR-M100模拟量联动测试,DO1,关闭DO下发数字0

模拟量联动DO逻辑创建完毕

四、功能调试

1、功能调试

当采集的温度高于32℃时,平台下发指令控制DO1吸合,当采集的温度低于30℃时,平台下发指令控制DO1断开。

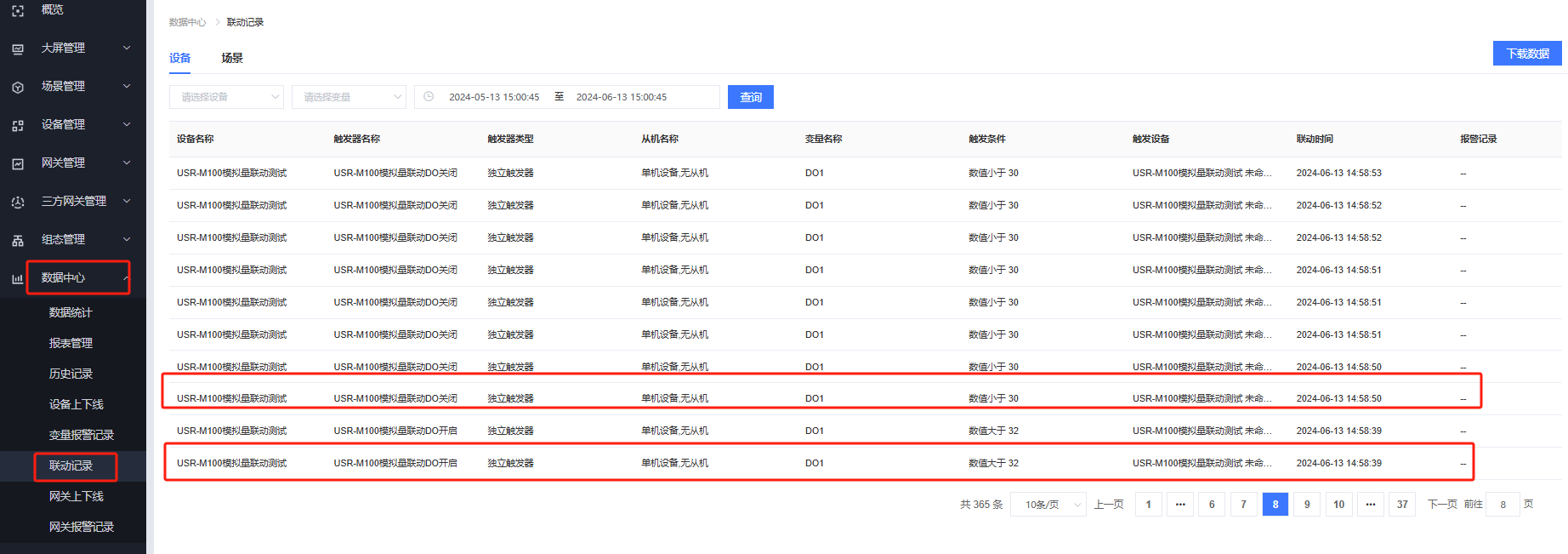

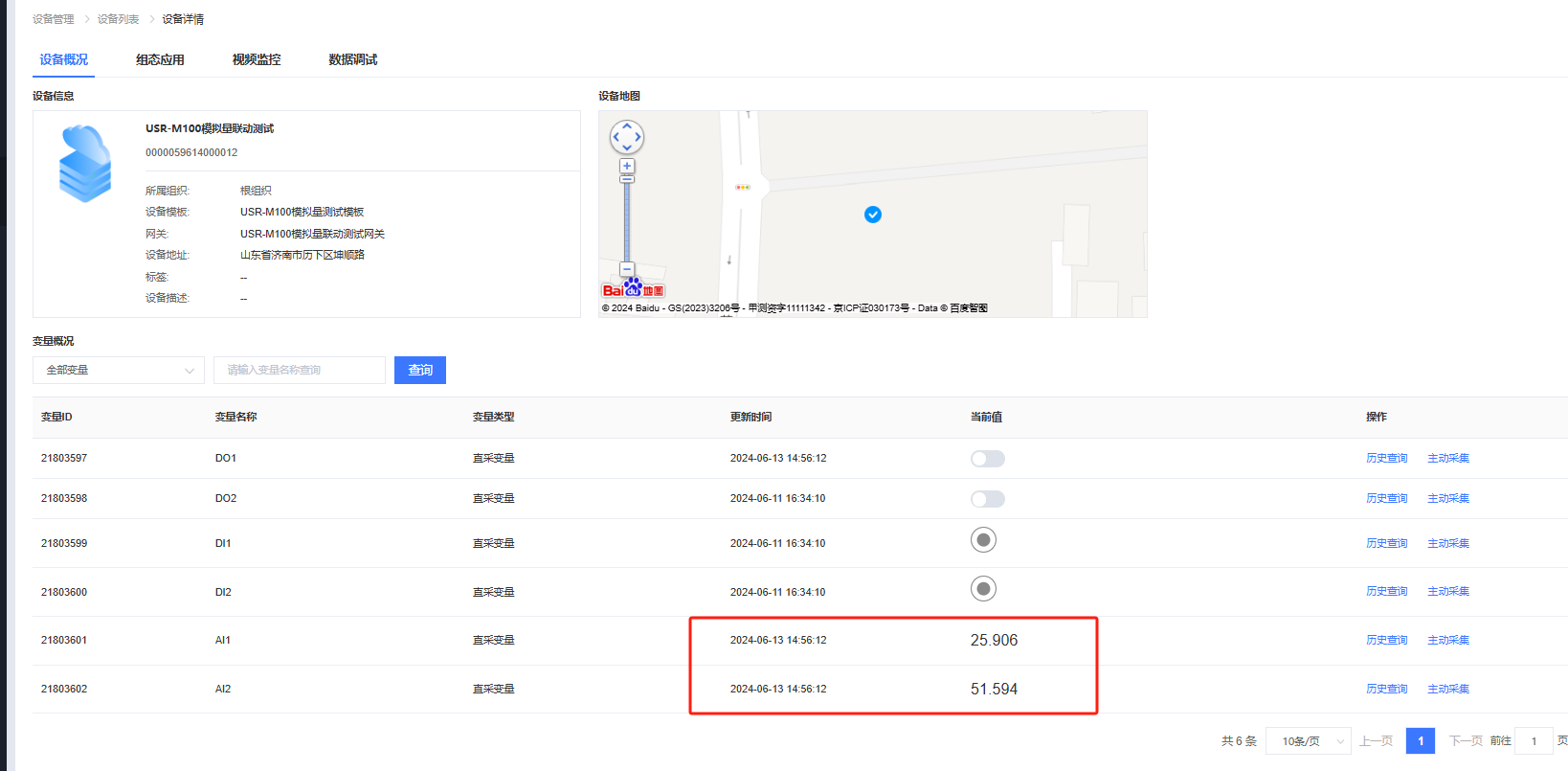

2、调试截图







编写人:尹丛欣  编写日期:2024-06-13

审核人:尹丛欣  审核日期:2024-06-13

订正版本:V1.0  订正内容:初稿
