WH-G401TF 和虚拟串口通过有人云(V6)一对多透传
2024-05-13



一、资料下载

WH-G401tf 套接字分发协议说明书官网下载链接:https://www.usr.cn/Download/697.html

WH-G401tf 说明书官网下载链接:https://www.usr.cn/Download/992.html

WH-G401tf 硬件设计手册官网下载连接:https://www.usr.cn/Download/994.html

WH-G401tf AT指令集官网下载链接:https://www.usr.cn/Download/1002.html

WH-G401tf 设置软件官网下载链接:https://www.usr.cn/Download/939.html

调试助手软件官网下载链接:https://www.usr.cn/Download/27.html

FTP他升级说明书官网下载链接https://www.usr.cn/Download/696.html

二、硬件连接

1、所需物品

WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台

12V电源适配器 1个

数据线 1条

笔记本电脑 1台

2、硬件连接

WH-Cat1-OpenEVK-G401TF开发板插上4G天线,插上SIM卡,将配件中带的数据线接入天线旁边的U口,另一端接到电脑的USB口上,然后产品接12V电源适配器上电。

电脑打开设置软件

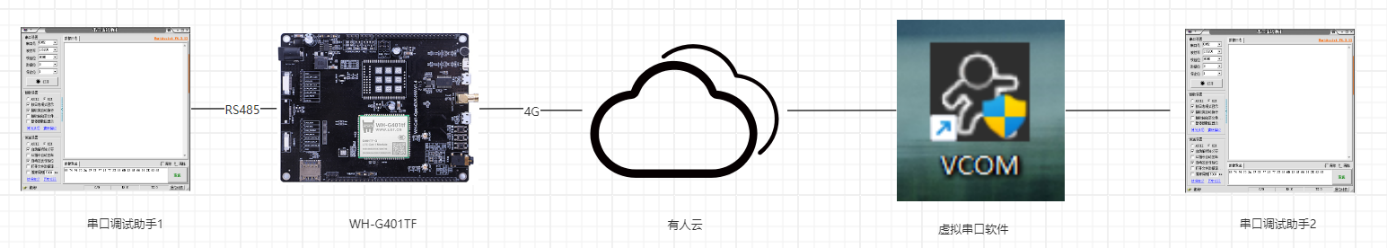

附图:

二、产品参数设置

1、有人云参数设置

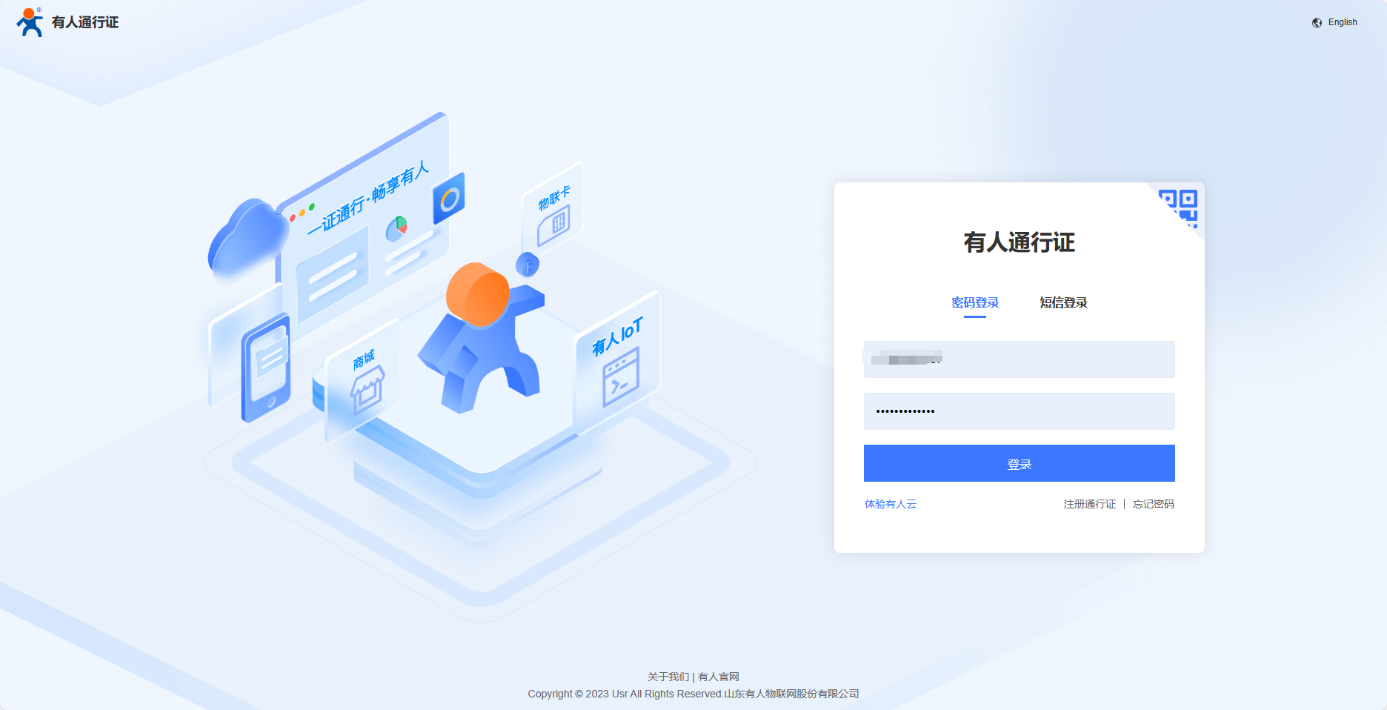

登录有人云平台:https://account.usr.cn/#/login?type=mp_scada&logout=1

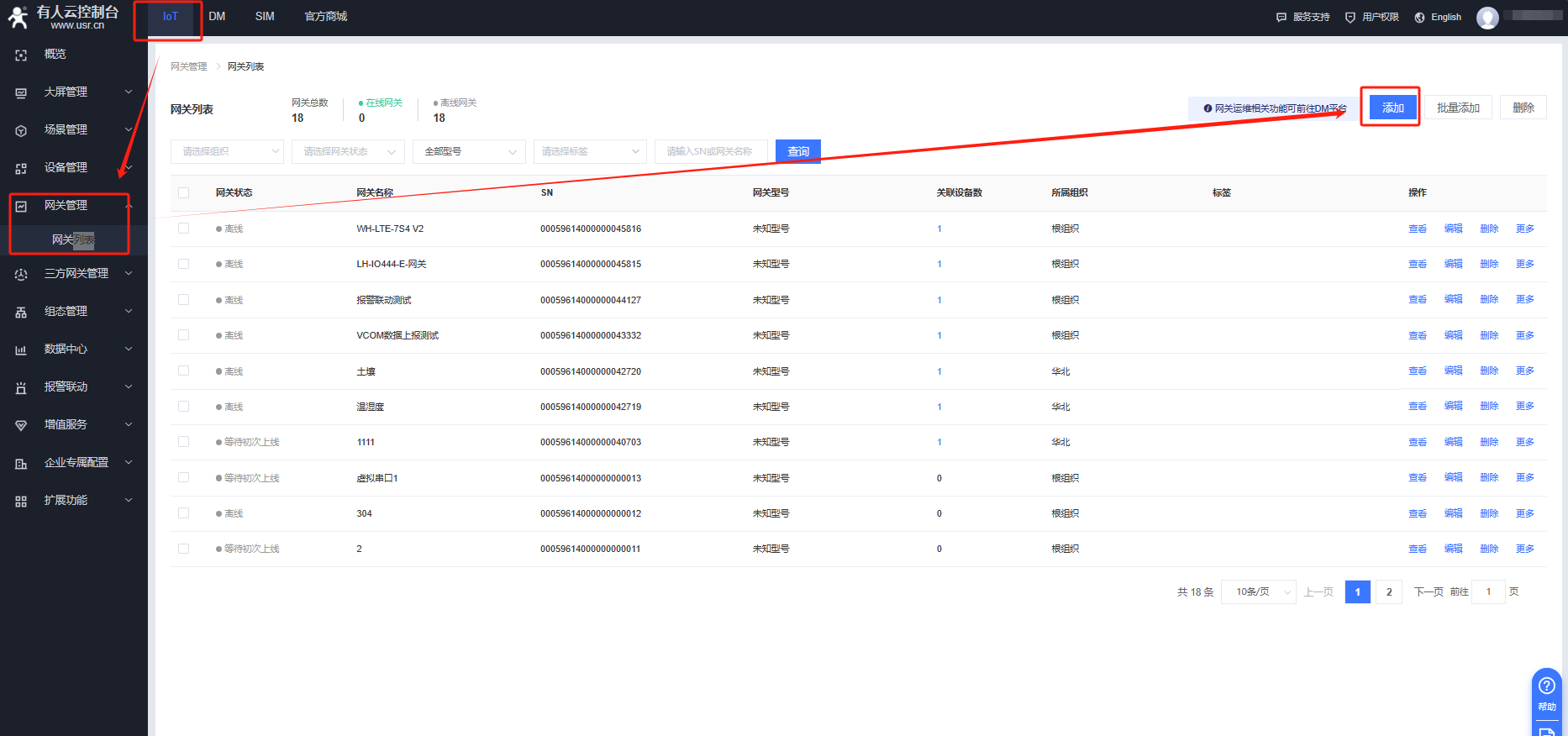

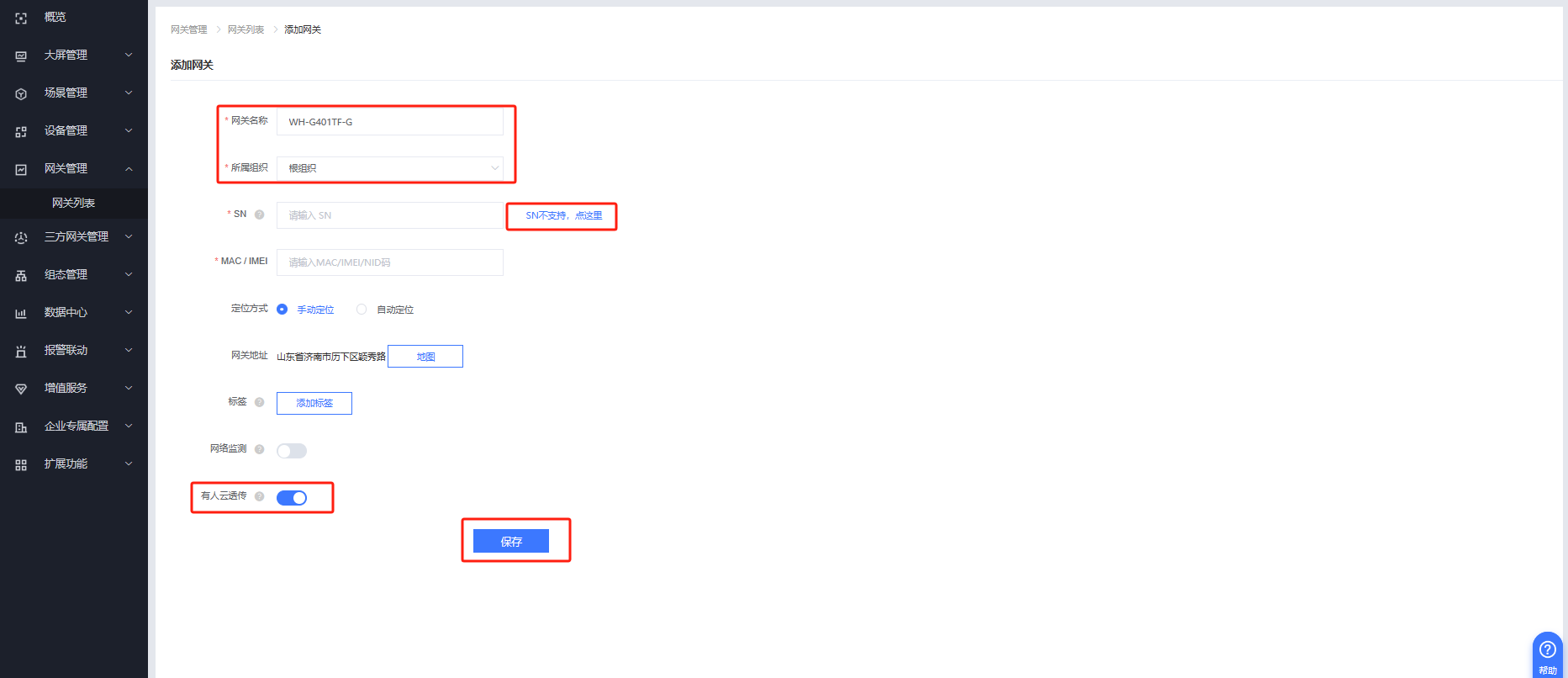

有人云IOT平台---网关管理---网关列表---添加

网关名称:WH-G401TF-G

所属组织;根组织

选择“SN不支持,点这里”

开启有人与透传,保存。

2、WH-G401TF参数设置

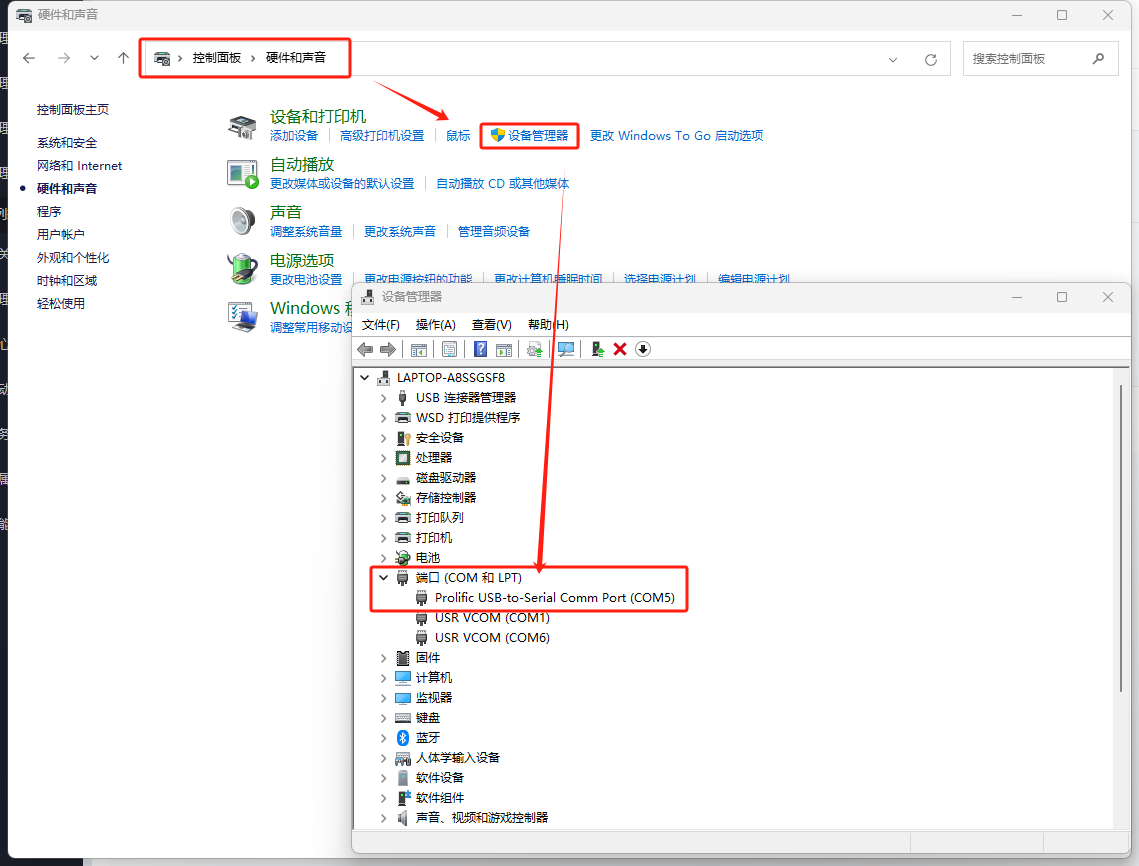

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认转换器COM口

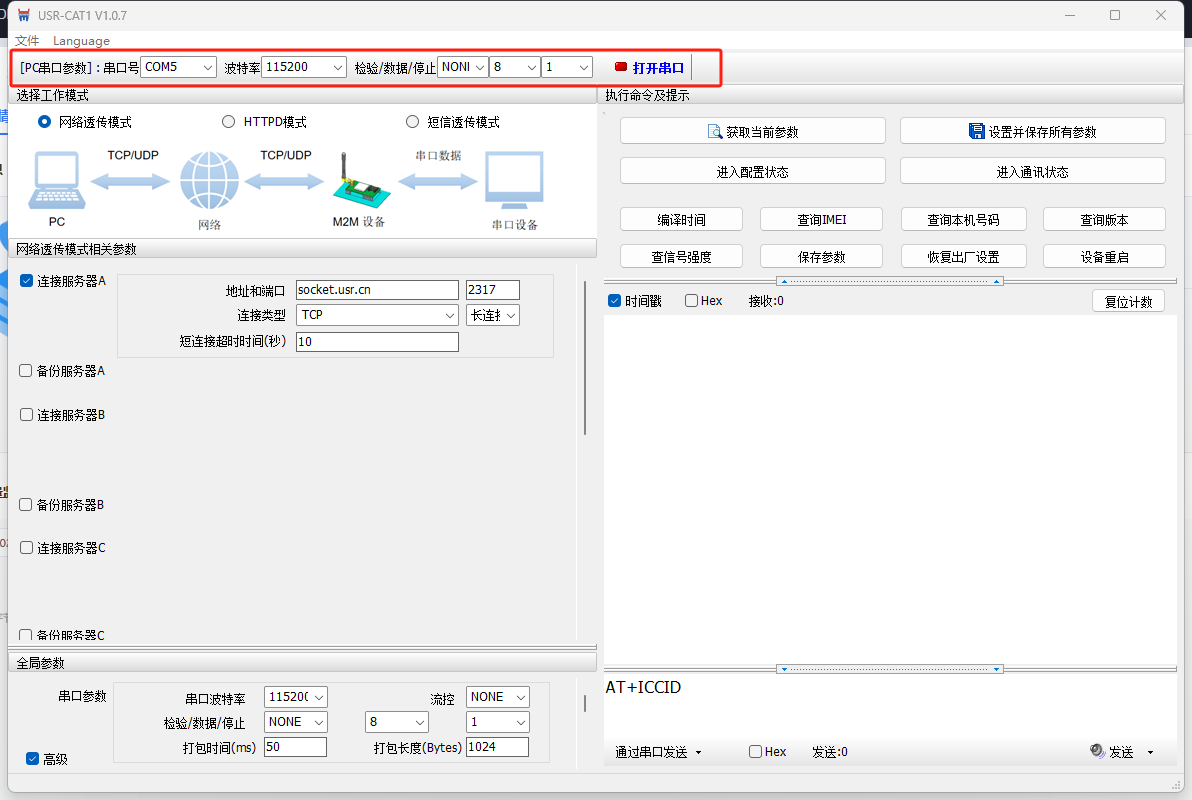

打开WH-G401TF上位机软件,选择COM口,串口参数选择115200 NONE 8 1,打开串口。

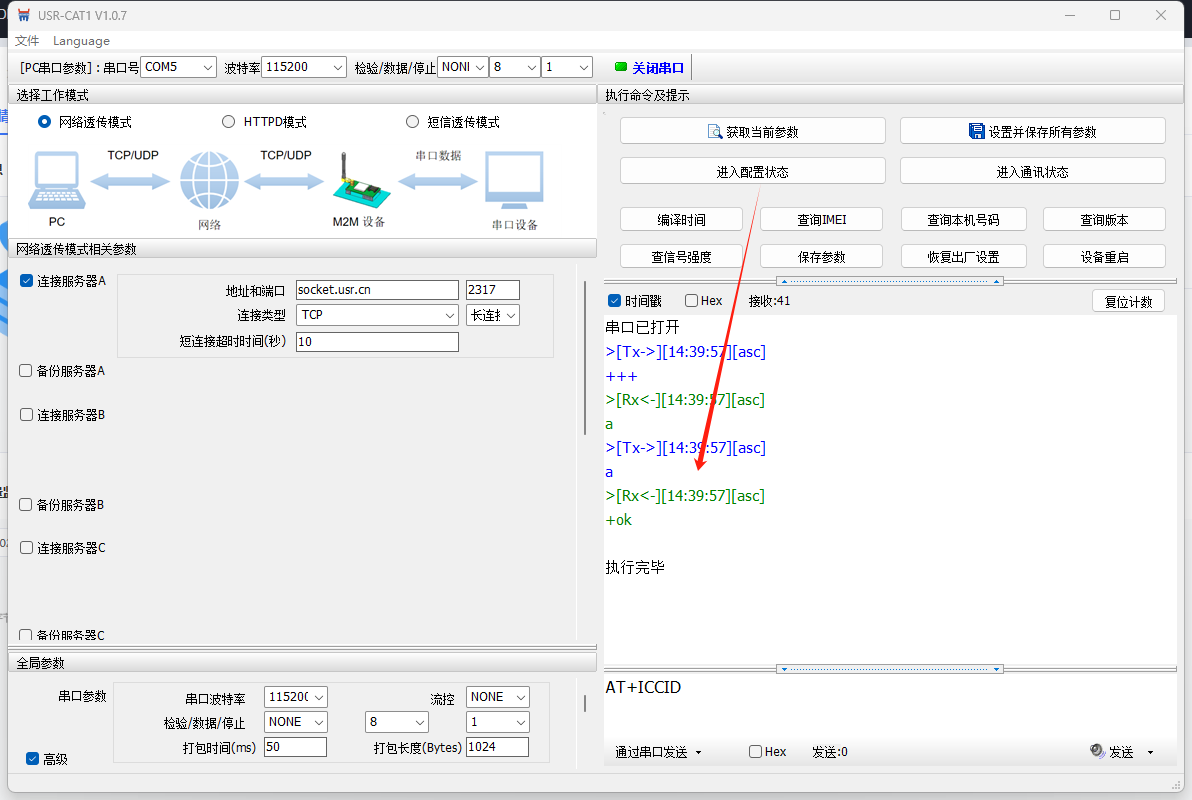

进入配置状态。

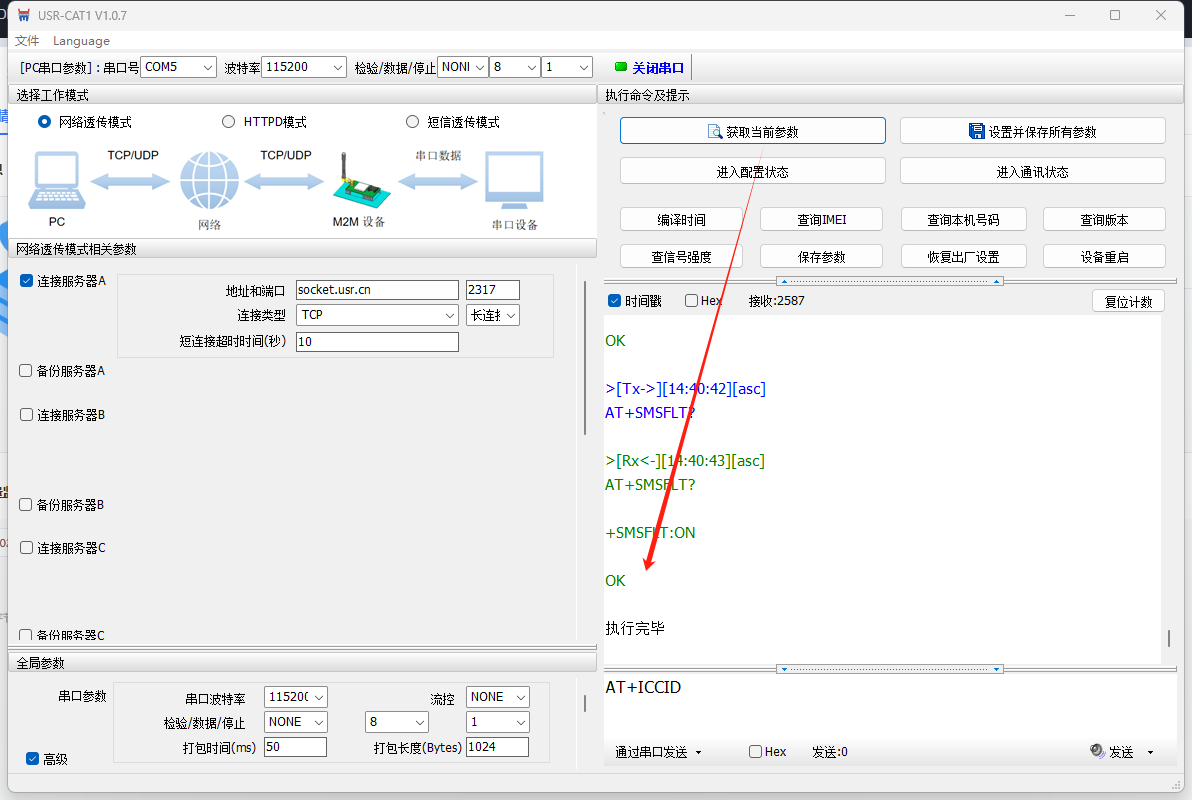

获取当前参数

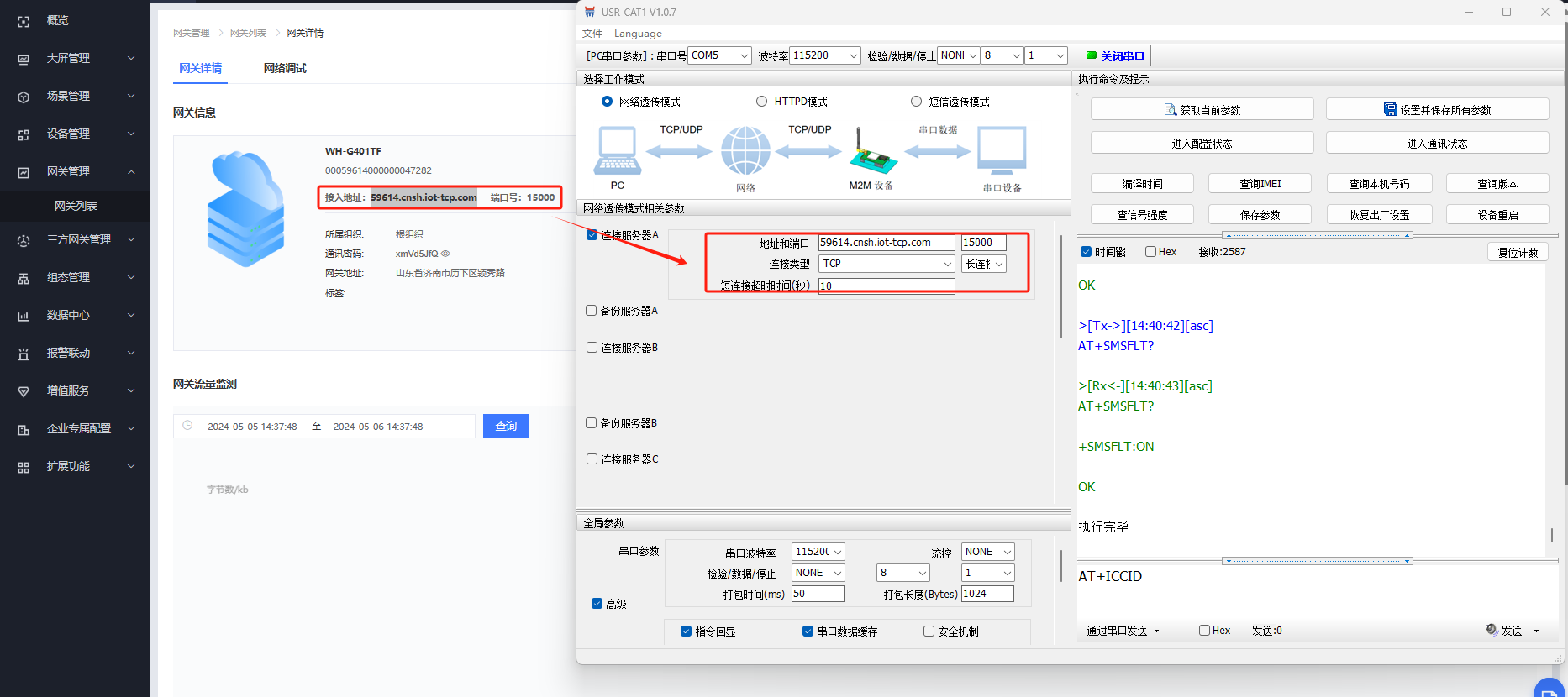

填入有人云分配的接入地址和端口号参数

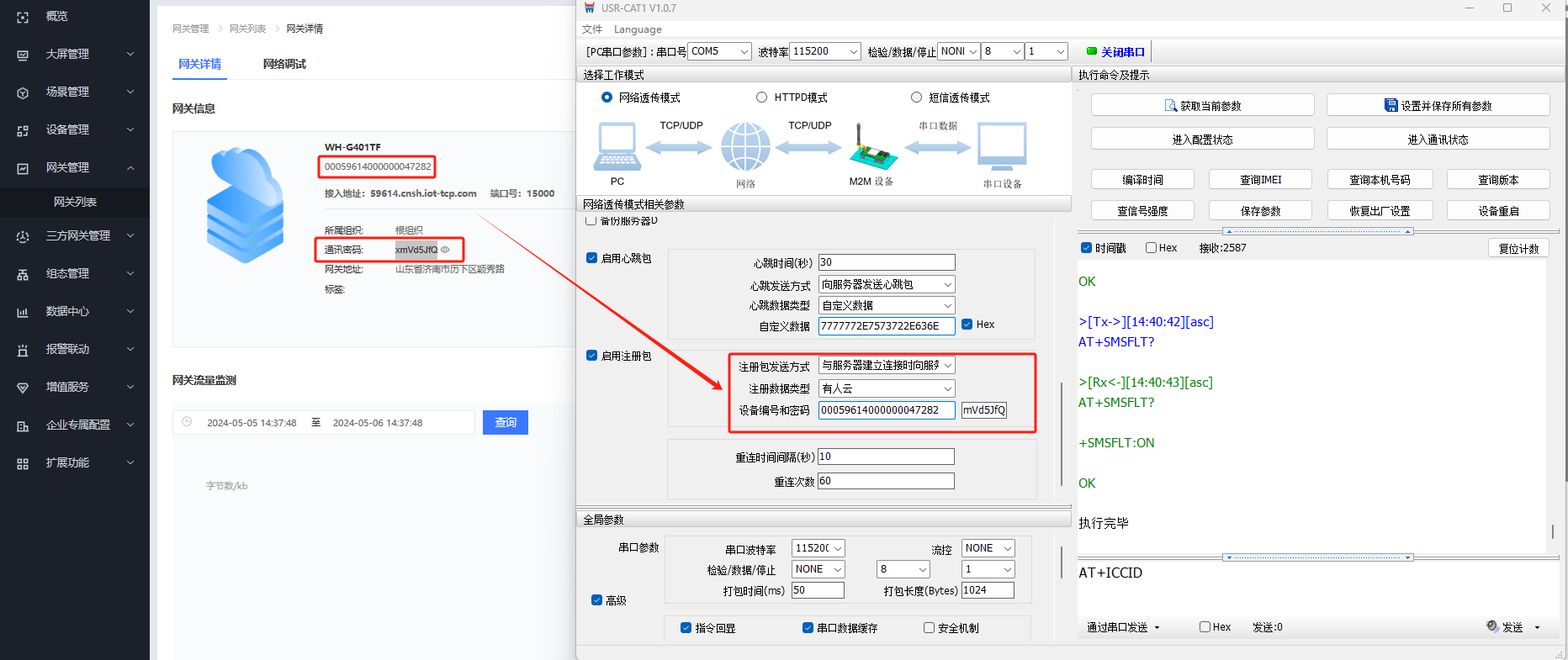

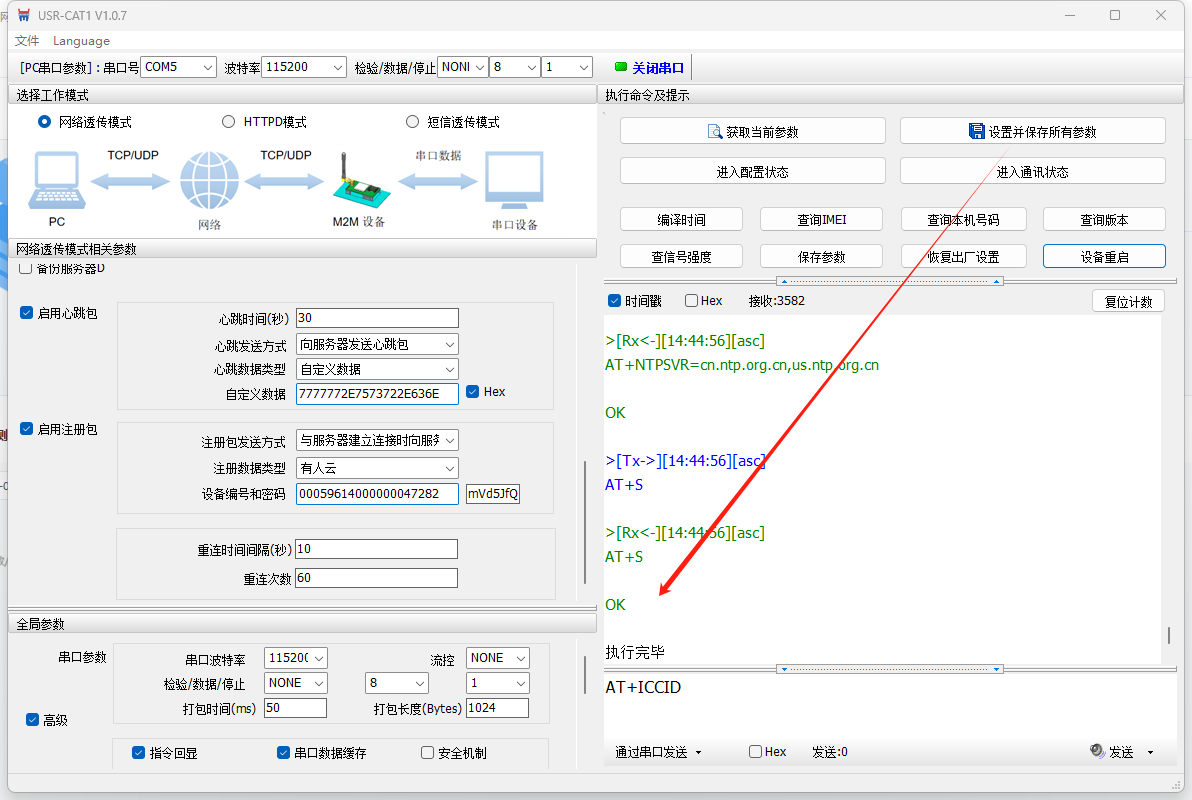

启用注册包,与服务器建立连接时向服务器发送一次,选择有人云,填入有人云给设备分配的ID和密码。

设置所有参数

设备重启

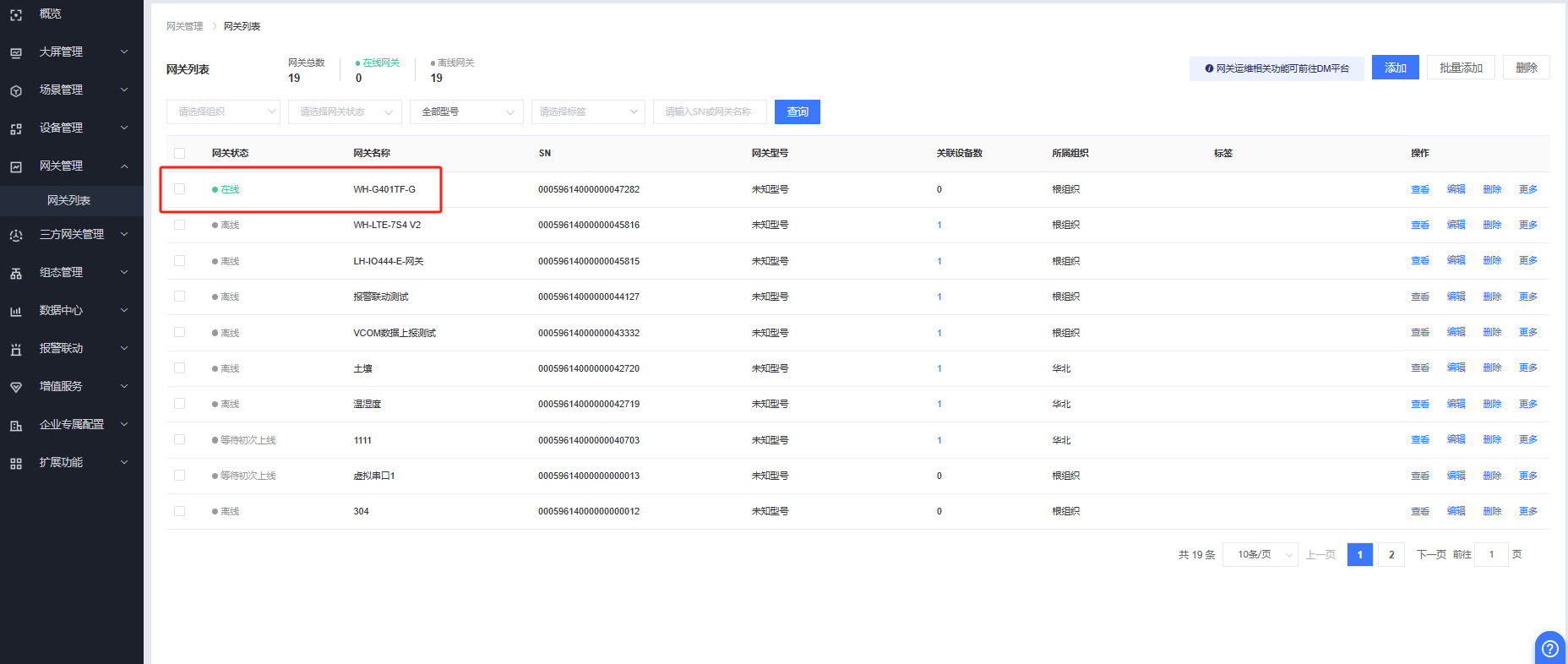

等待一会即可看到设备在有人云上线。

3、虚拟串口软件V5.0.1设置

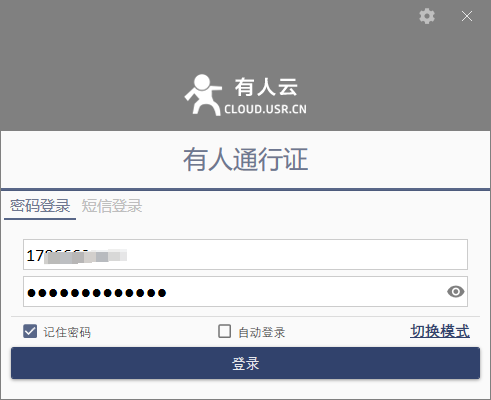

打开虚拟串口软件V5.0.1,登录有人云账号密码。

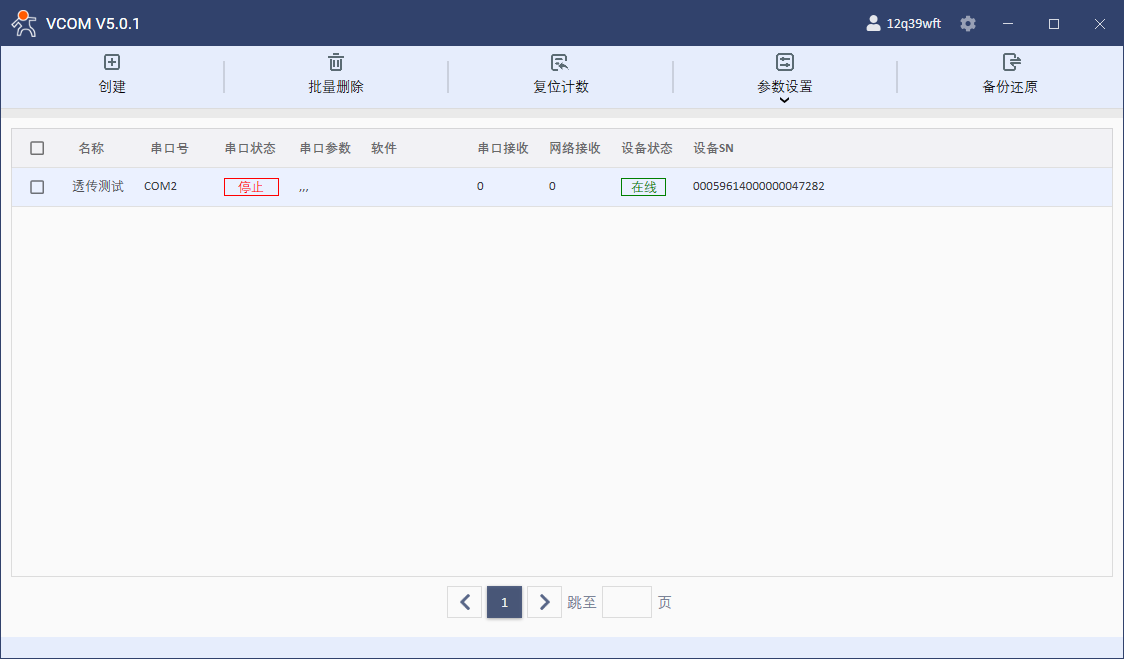

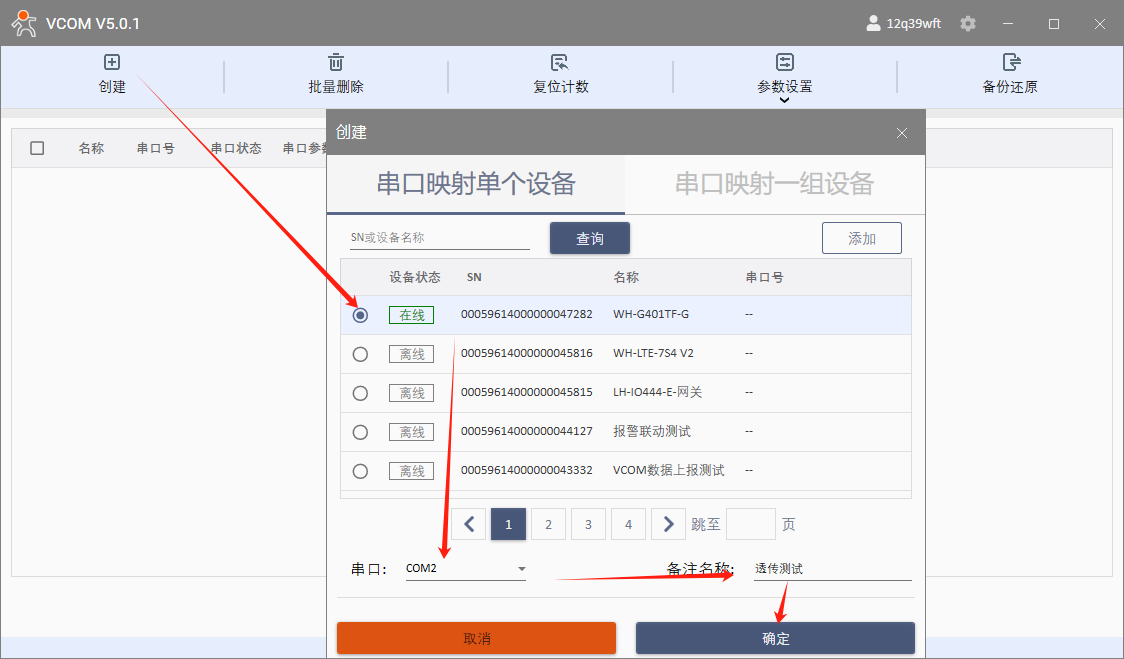

创建---选中WH-G401TF---COM2---备注名称:透传测试,点击确定

虚拟串口创建成功。


四、功能调试

1、功能调试

打开两个串口调试助手软件,分别引用COM5和COM2,进行数据互发测试。

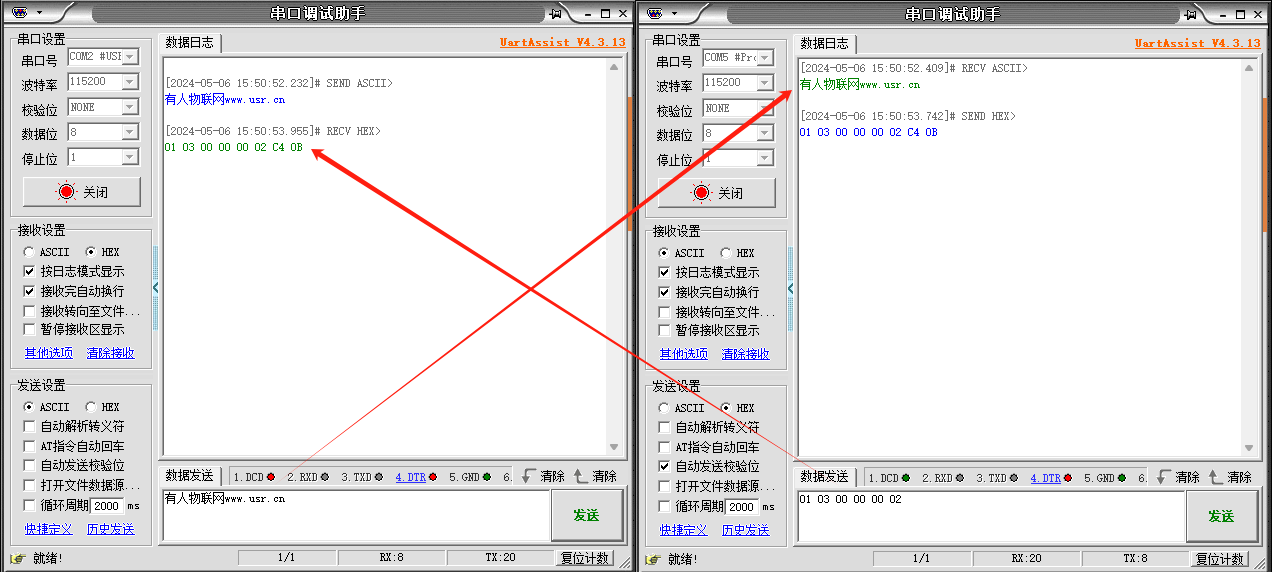

2、调试截图







编写人:尹丛欣 编写日期:2024-05-10

审核人:尹丛欣 审核日期:2024-05-13

订正版本:V1.0 订正内容:初稿
