一、资料下载

WH-G401tf 套接字分发协议说明书官网下载链接：https://www.usr.cn/Download/697.html

WH-G401tf 说明书官网下载链接：https://www.usr.cn/Download/992.html

WH-G401tf 硬件设计手册官网下载连接：https://www.usr.cn/Download/994.html

WH-G401tf AT指令集官网下载链接：https://www.usr.cn/Download/1002.html

WH-G401tf 设置软件官网下载链接：https://www.usr.cn/Download/939.html

调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台

12V电源适配器 1个

数据线 1条

笔记本电脑 1台

2、硬件连接

WH-Cat1-OpenEVK-G401TF开发板插上4G天线，插上SIM卡，将配件中带的数据线接入天线旁边的U口，另一端接到电脑的USB口上，然后产品接12V电源适配器上电。

电脑打开设置软件。

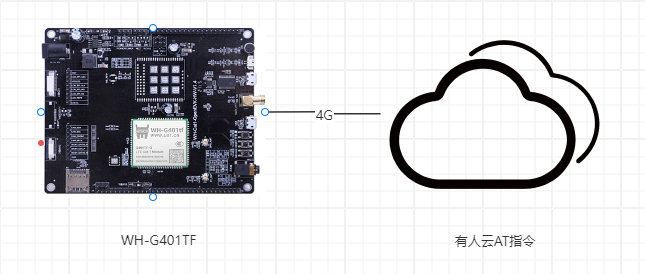

附图：

三、产品参数设置

1、有人云参数设置

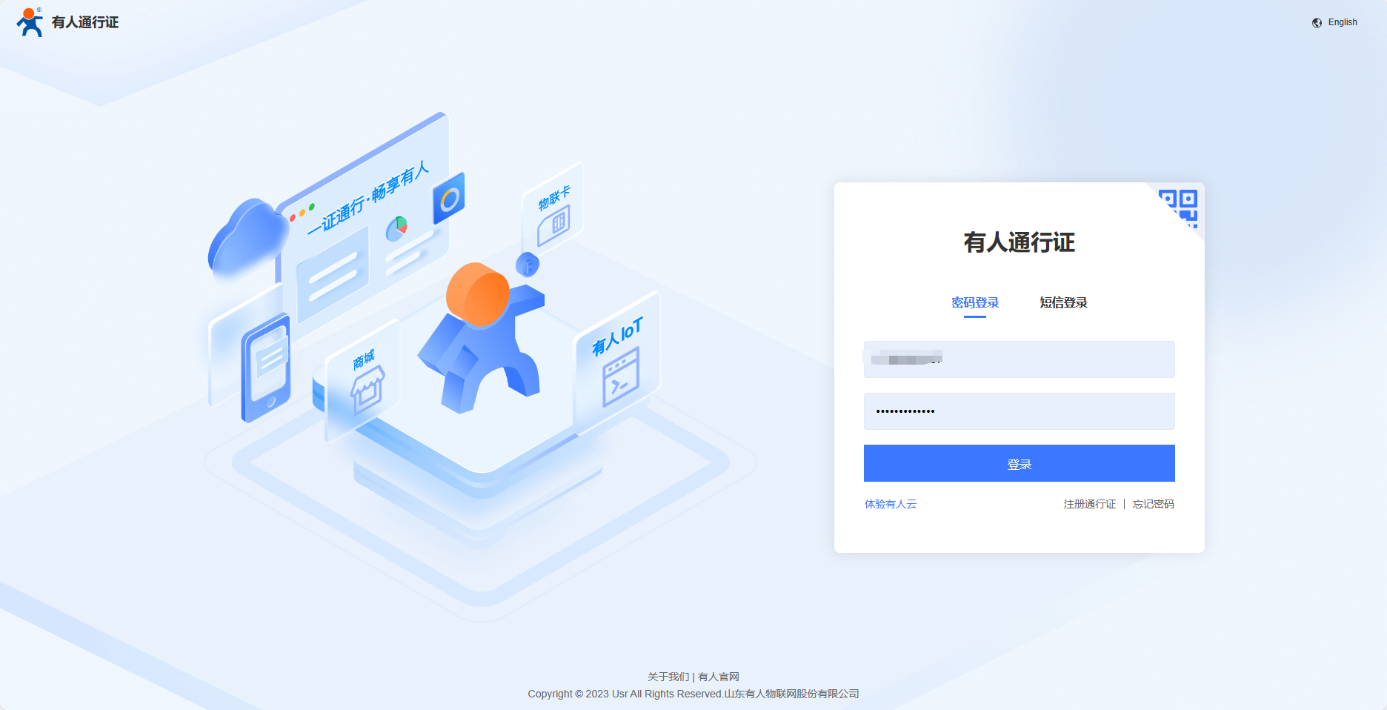

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

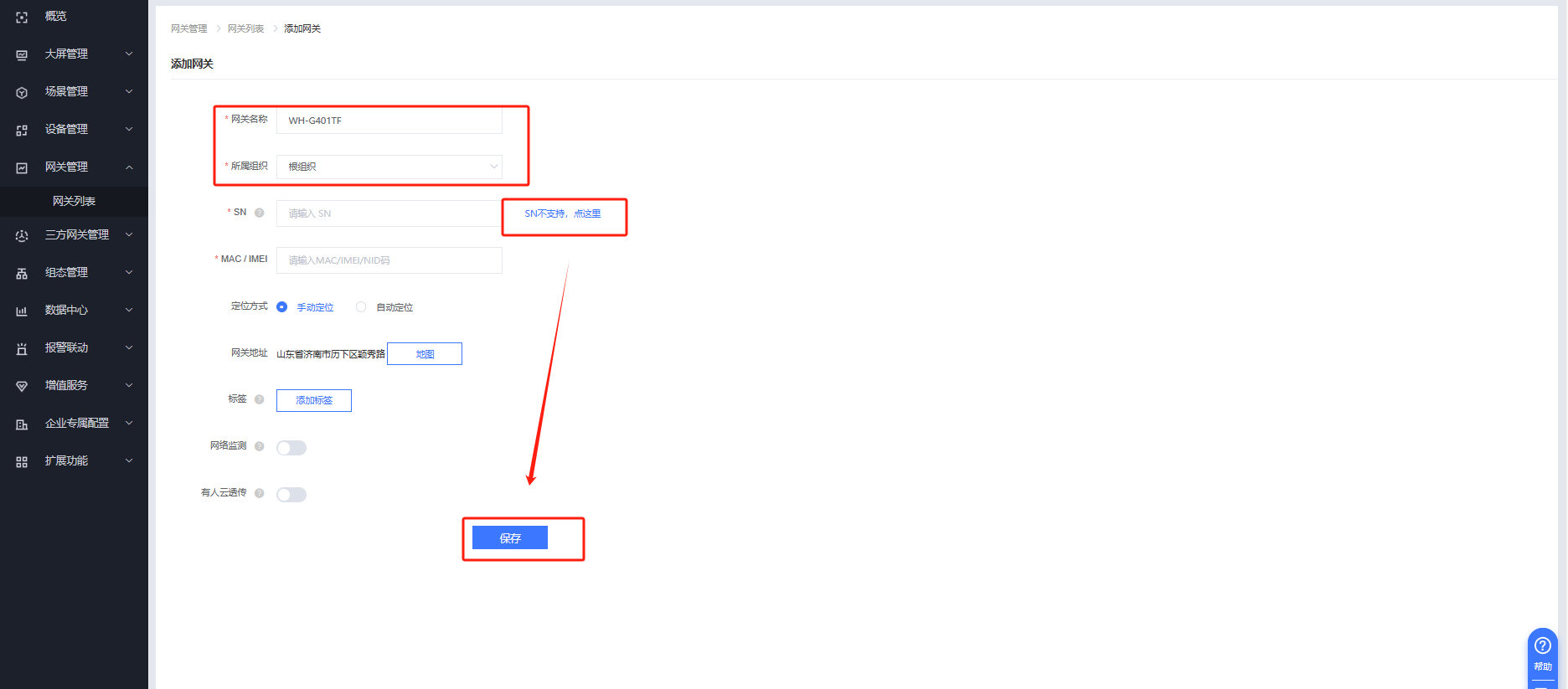

有人云IOT平台---网关管理---网关列表---添加

网关名称：WH-G401TF测试

所属组织“根组织”

“SN不支持，点这里”，保存

2、WH-G401TF参数设置

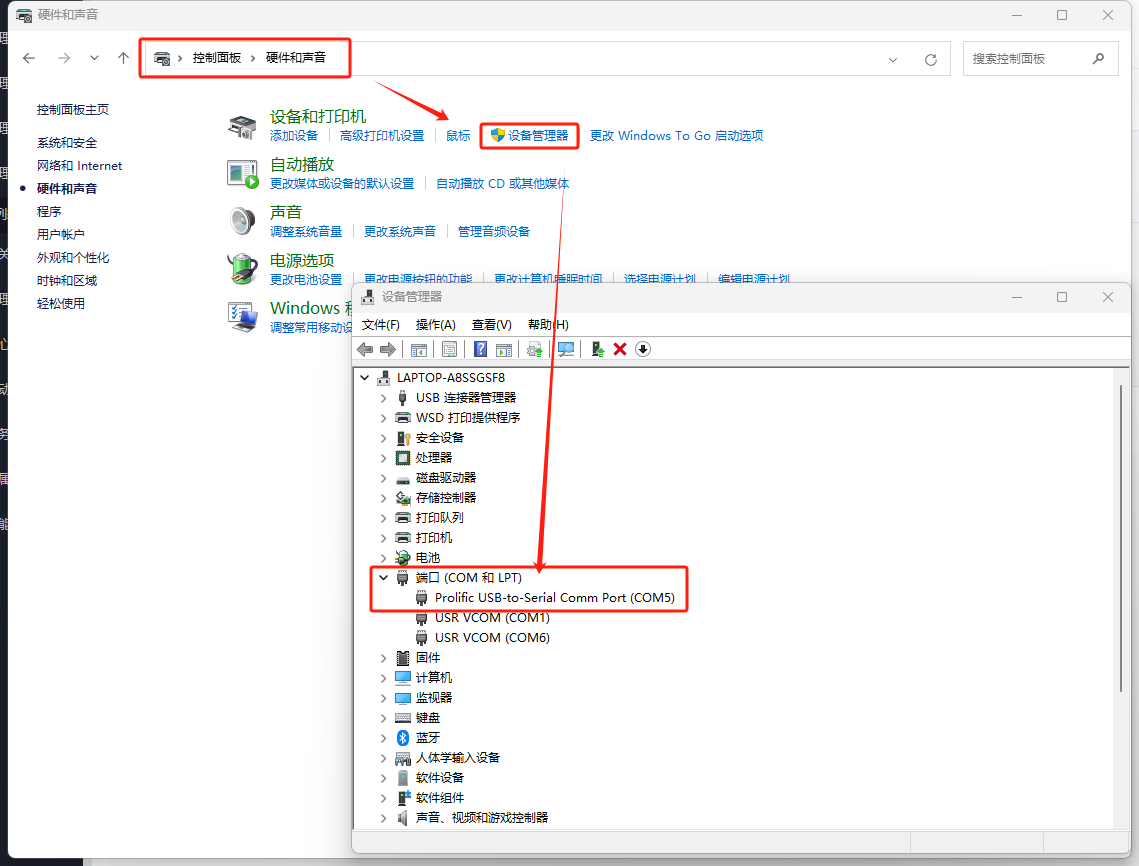

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口

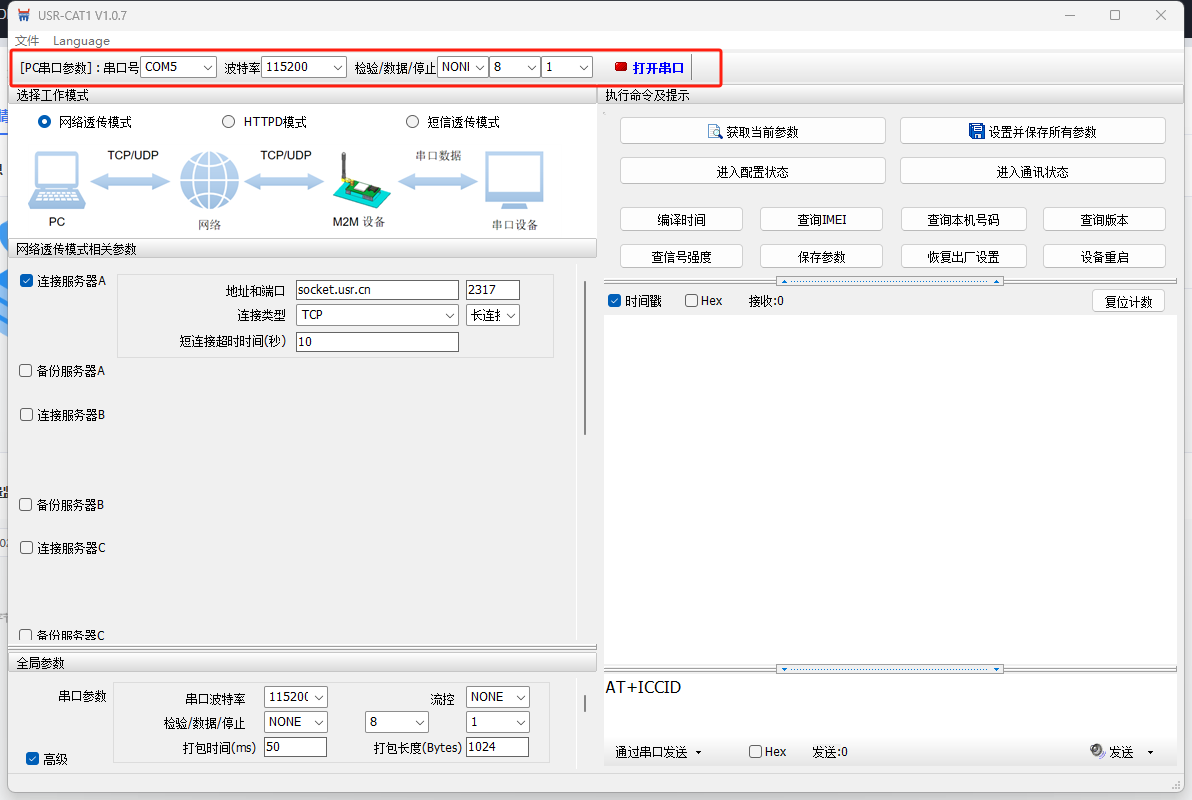

打开WH-G401TF上位机软件，选择COM口，串口参数选择115200 NONE 8 1，打开串口。

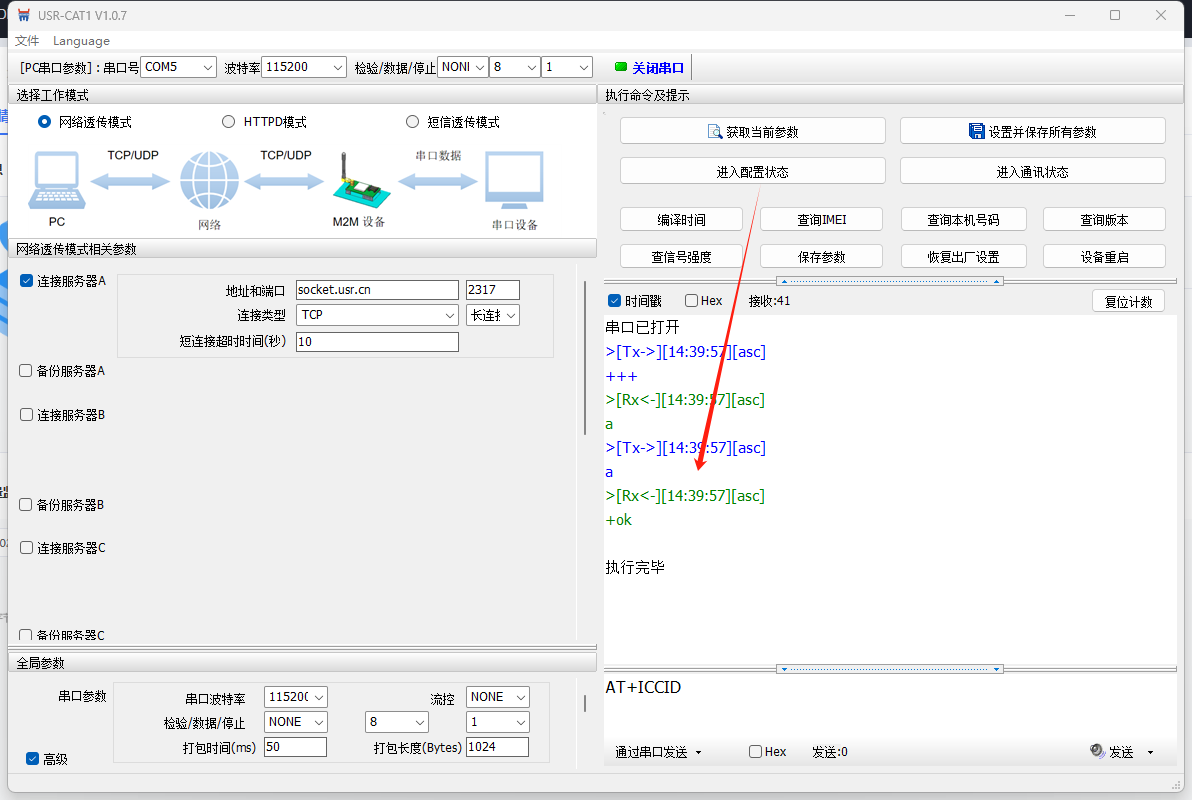

进入配置状态

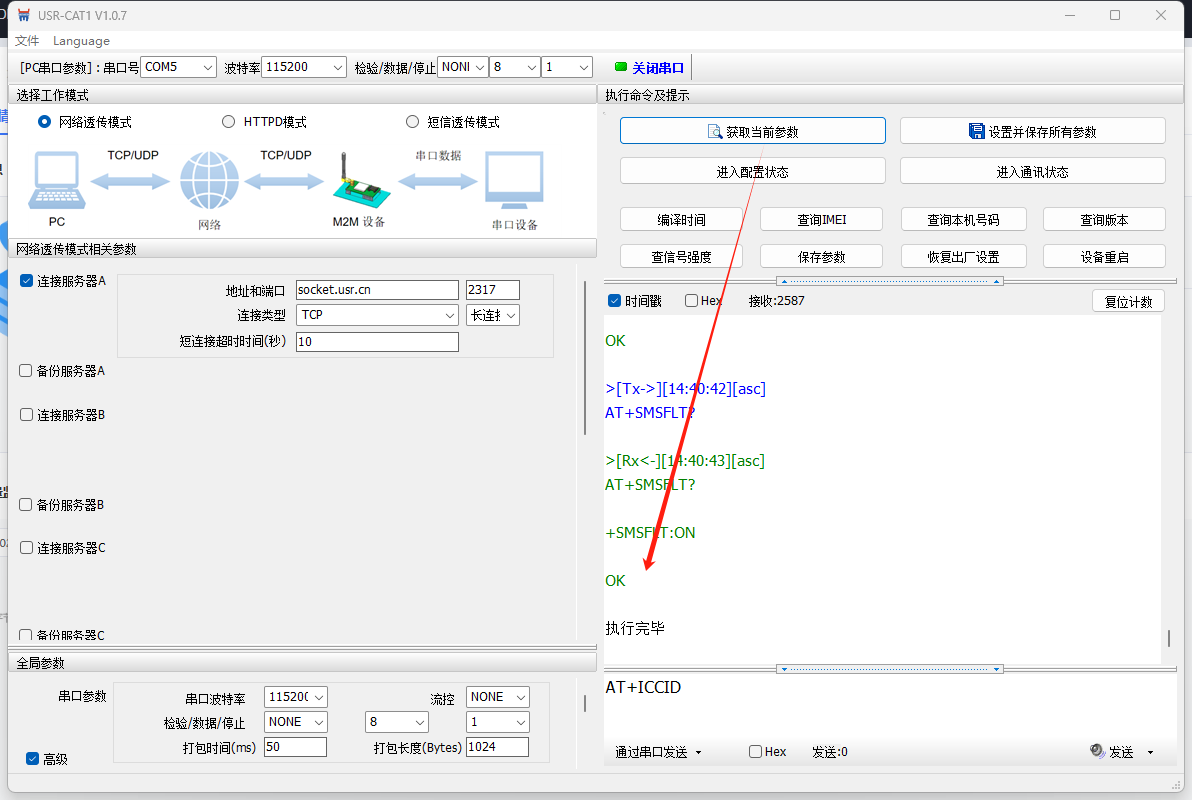

获取当前参数

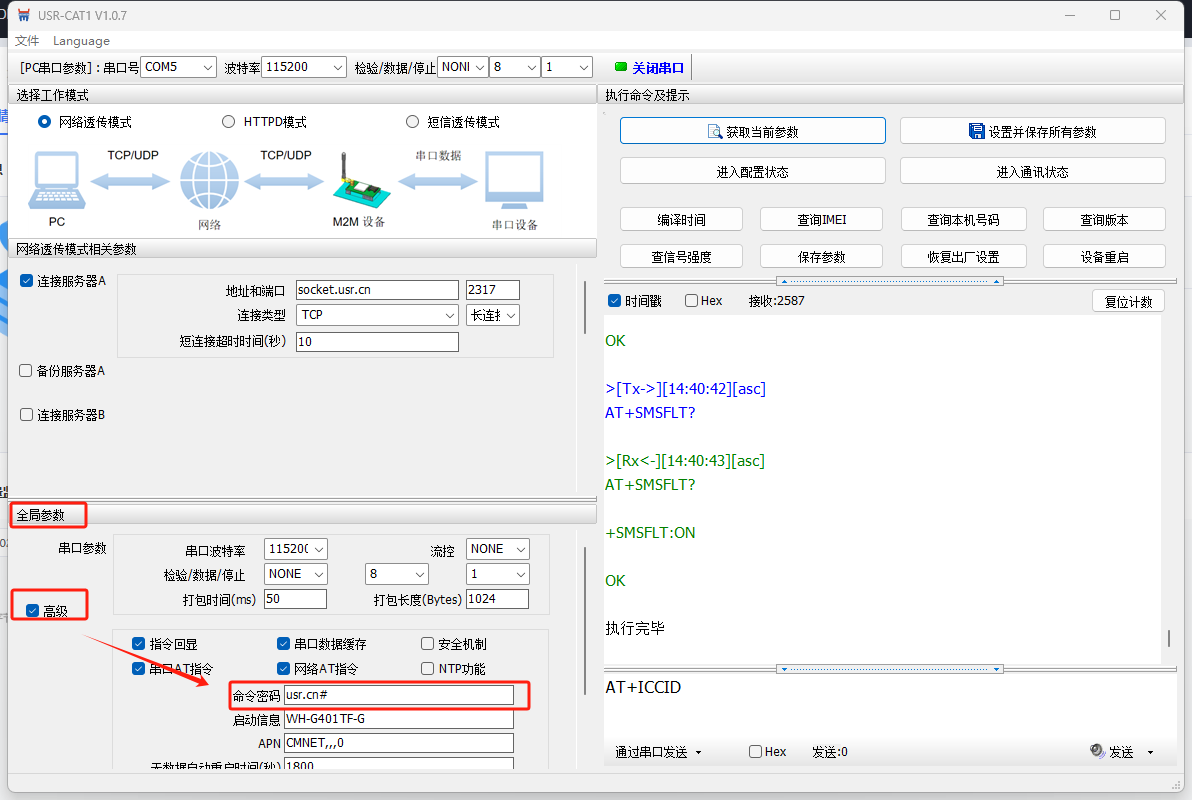

左下角全局参数---高级选项，查看命令密码usr.cn(默认 usr.cn，兼容 admin,用户可以修改，修改后需要记住)

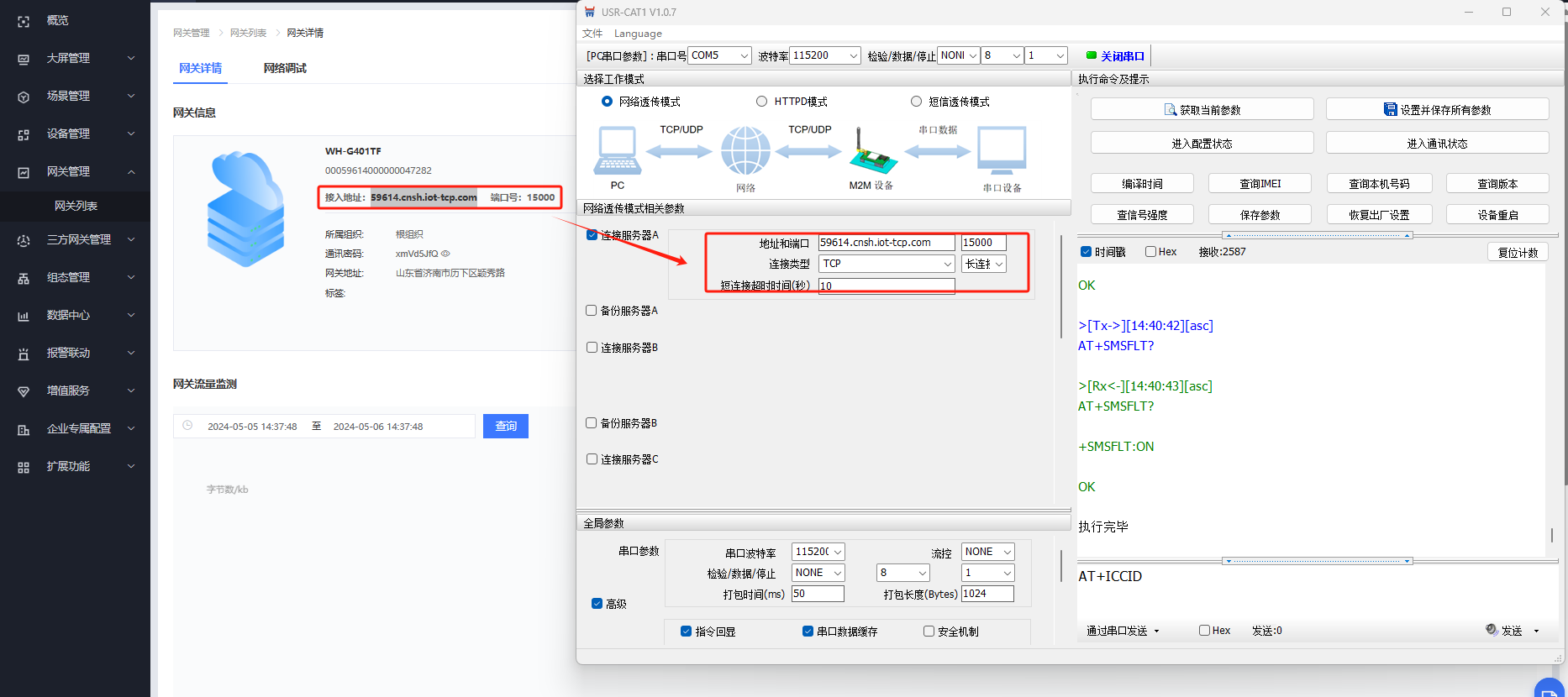

填入有人云分配的接入地址和端口号参数

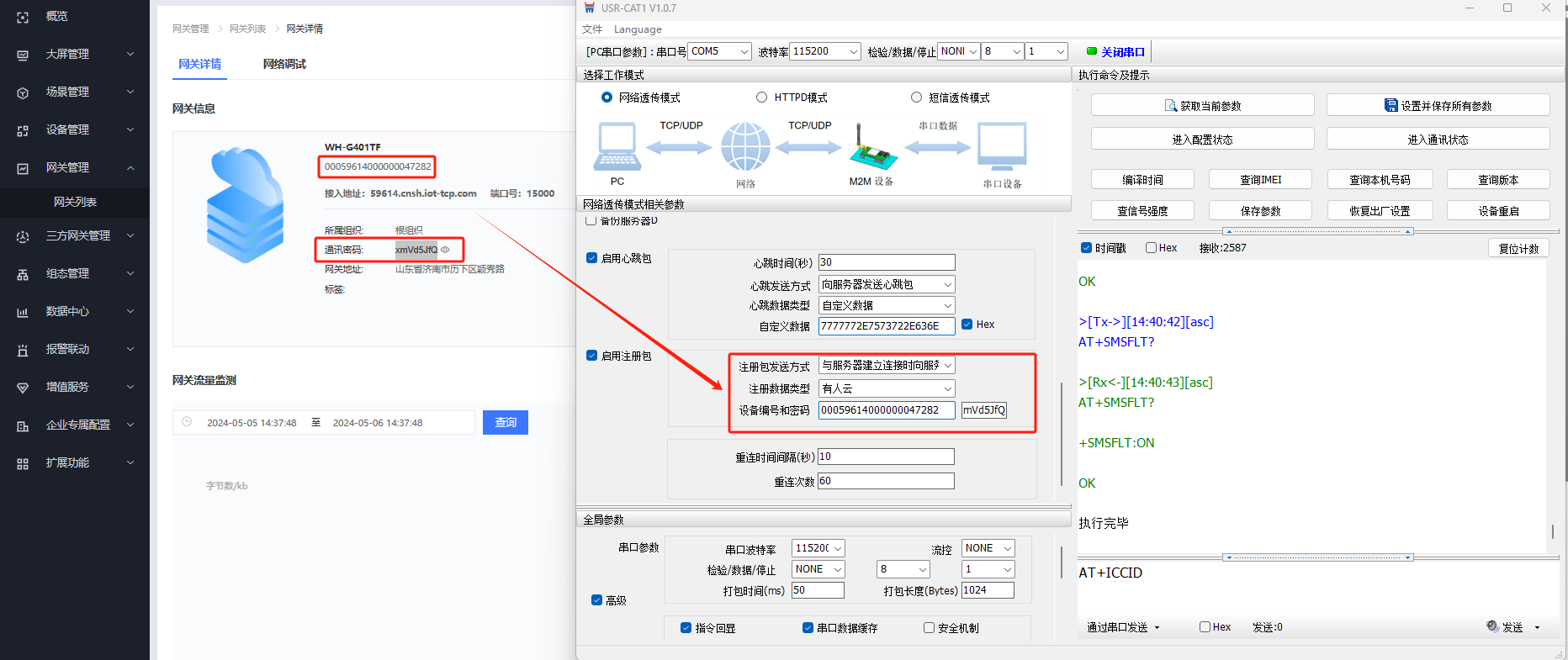

启用注册包，与服务器建立连接时向服务器发送一次，选择透传云，填入有人云给设备分配的ID和密码。

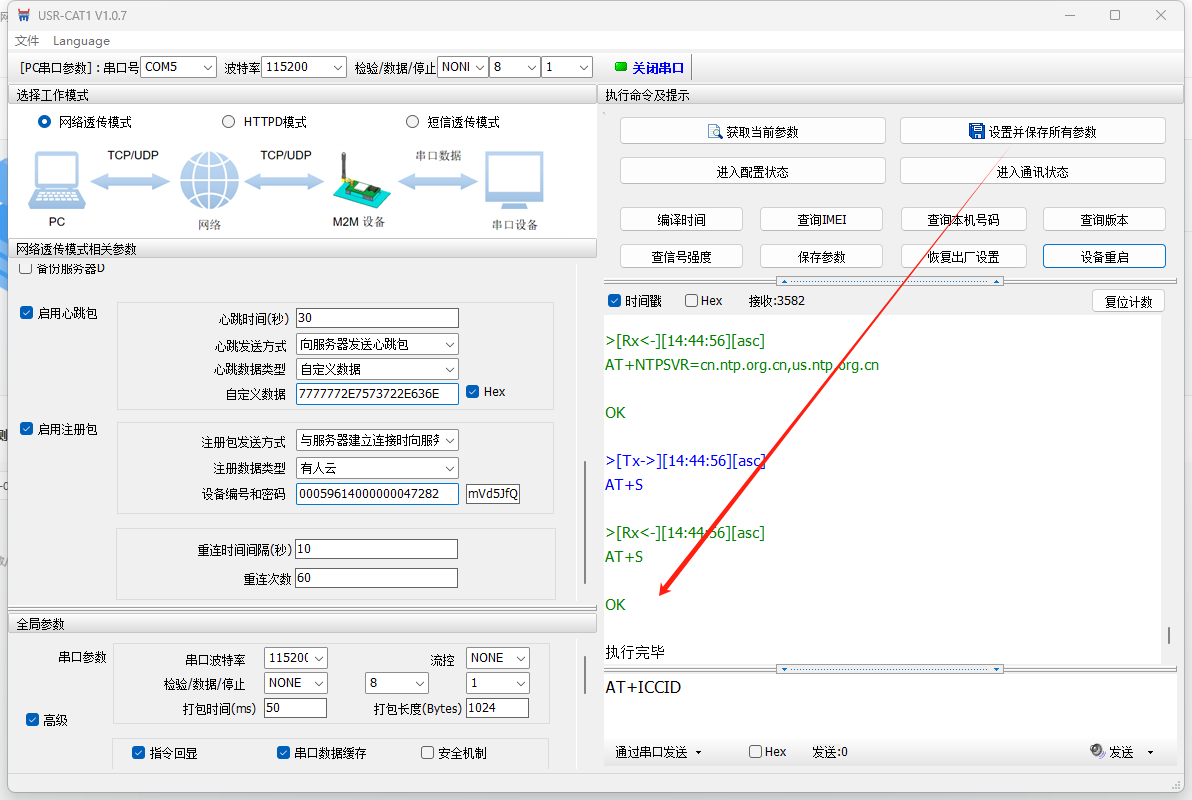

设置所有参数

设备重启

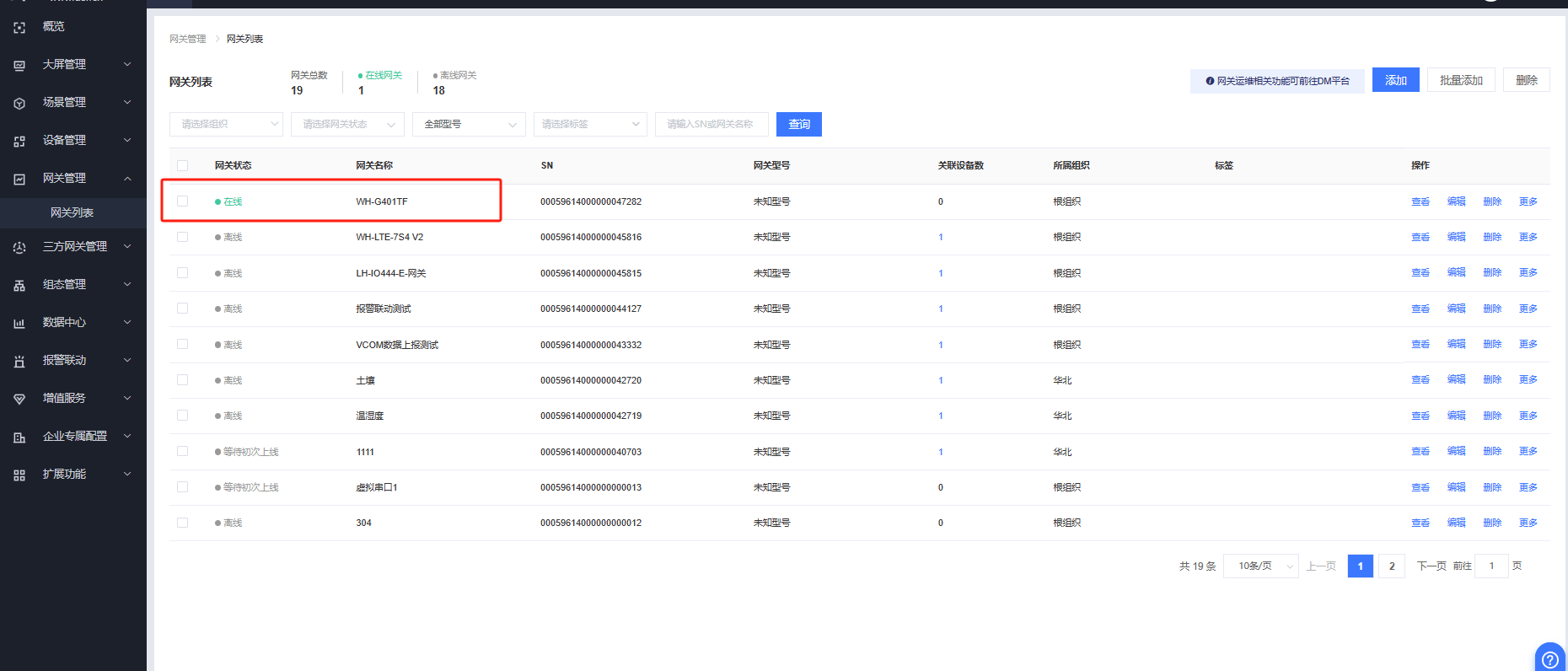

等待一会即可看到设备在有人云上线。

3、有人云下发AT指令测试

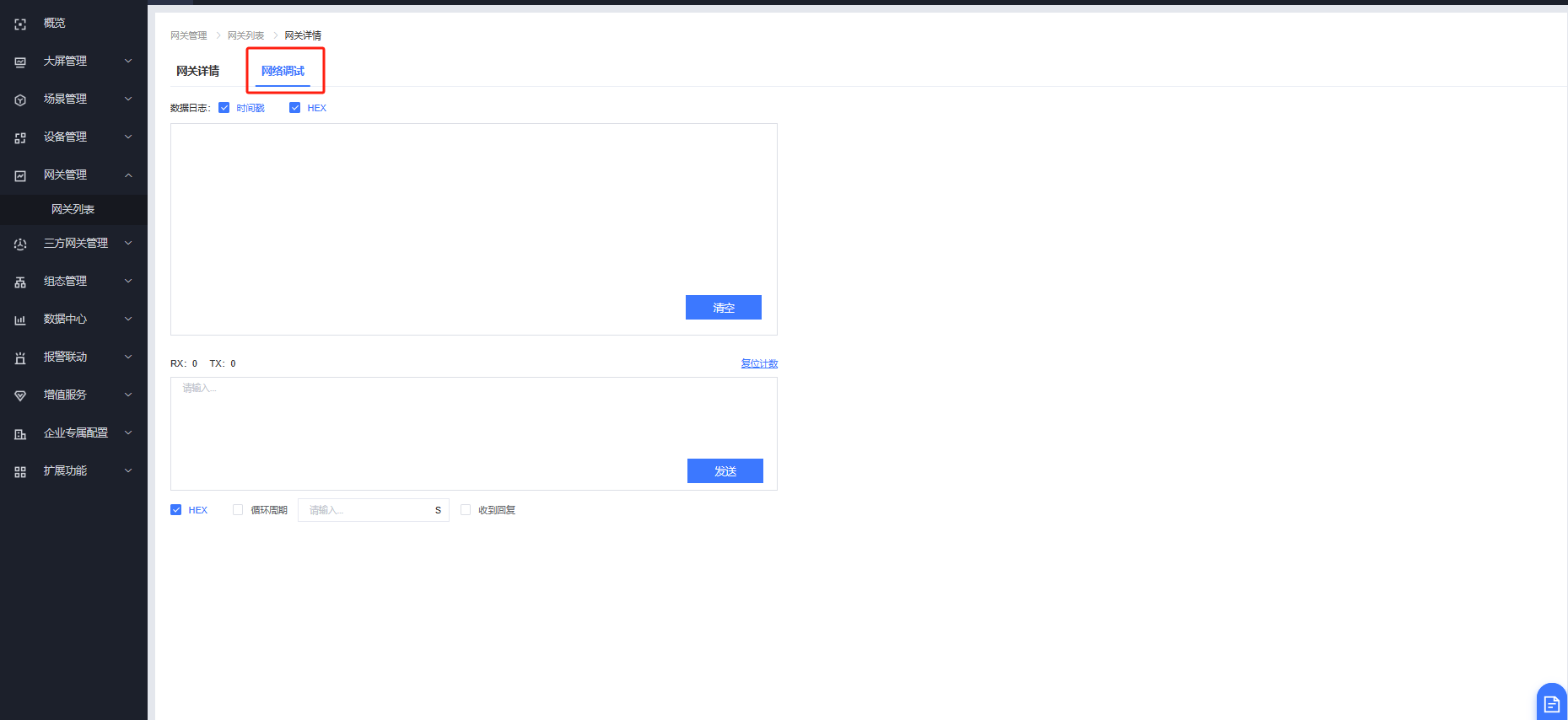

网关管理---网关列表，点击WH-G401tf的名字，选择网络调试

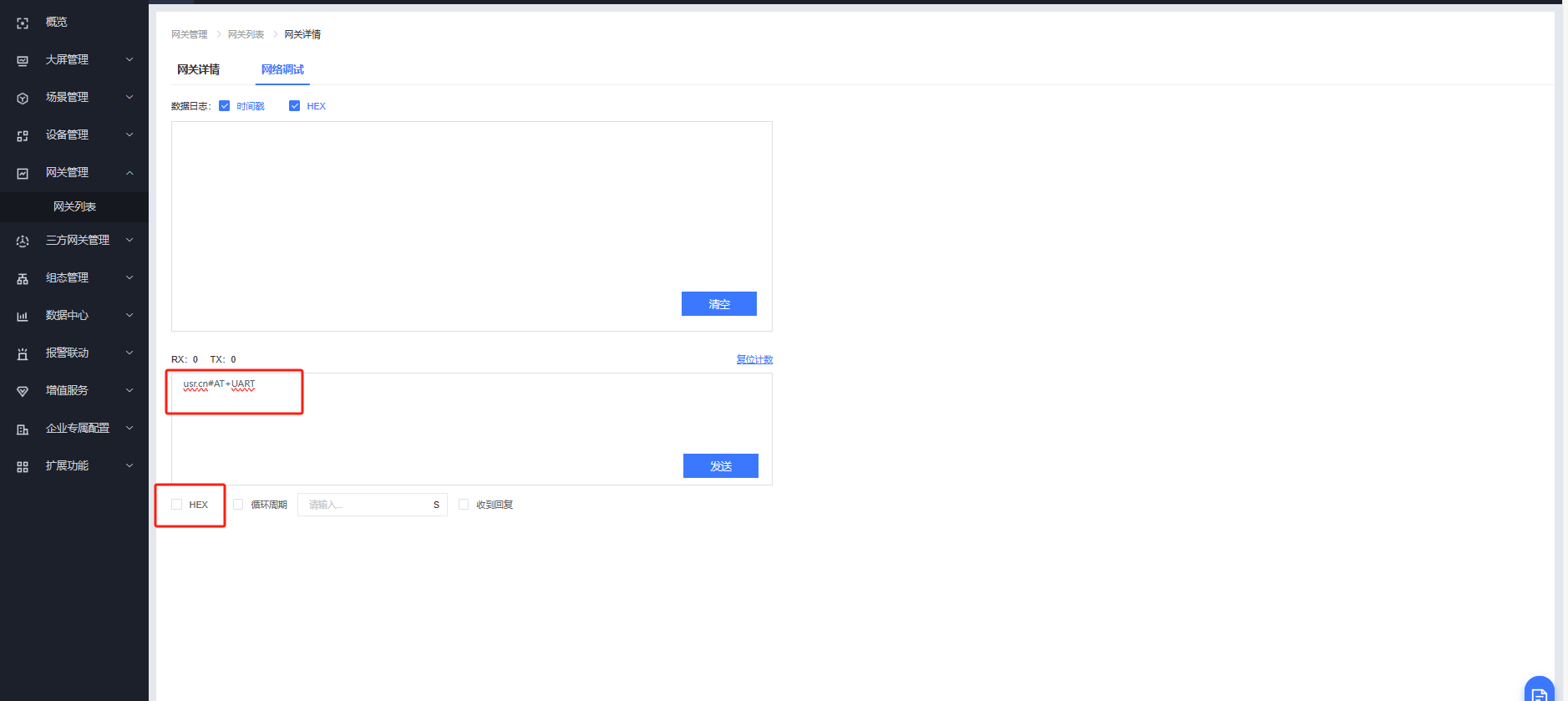

首先不勾选HEX，手动输入usr.cn#AT+UART

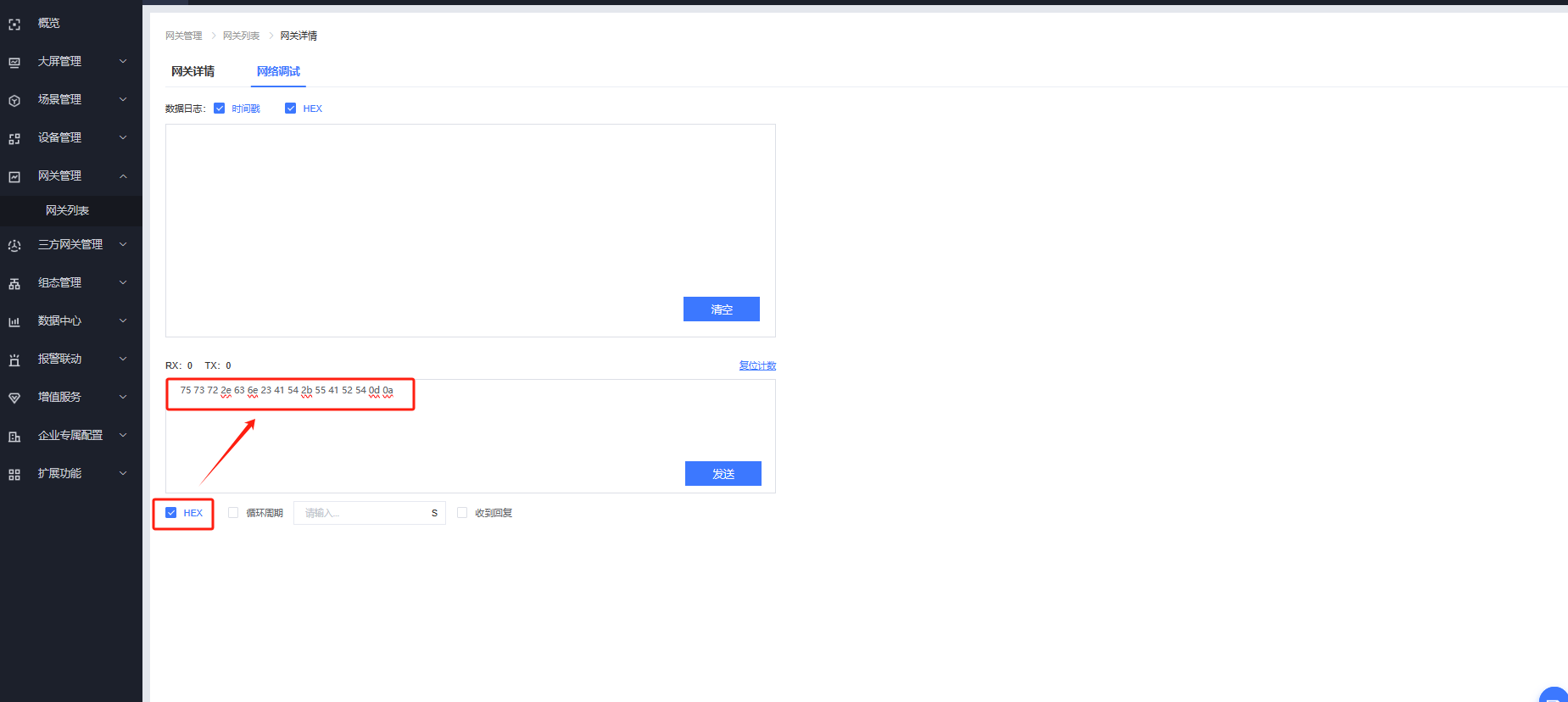

然后勾选HEX，在16进制报文后加上0D 0A（0D 0A是回车换行的16进制字节）

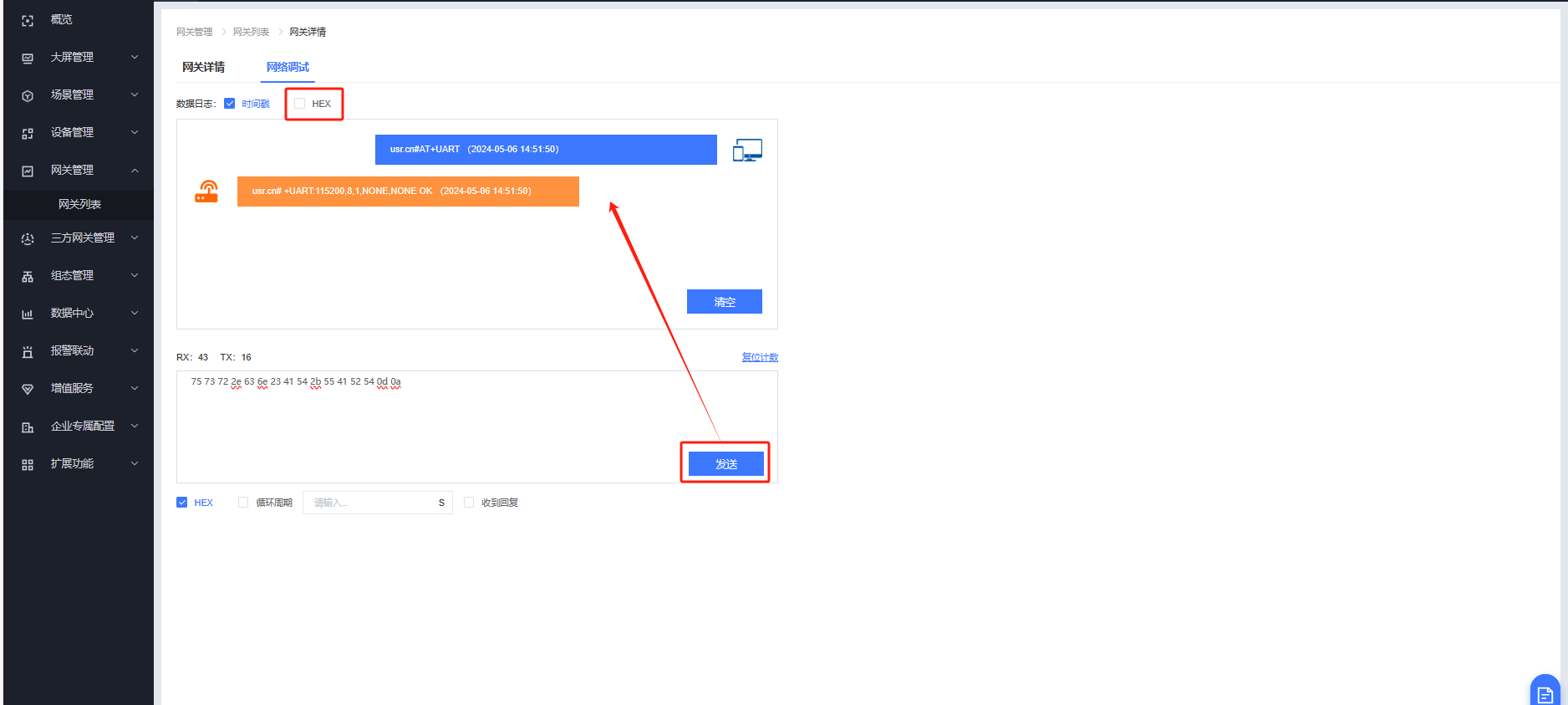

接收区不勾选HEX，发送区发送数据

四、功能调试

1、功能调试

有人云使用网络AT指令读到当前WH-401TF的串口数据，并修改串口参数.

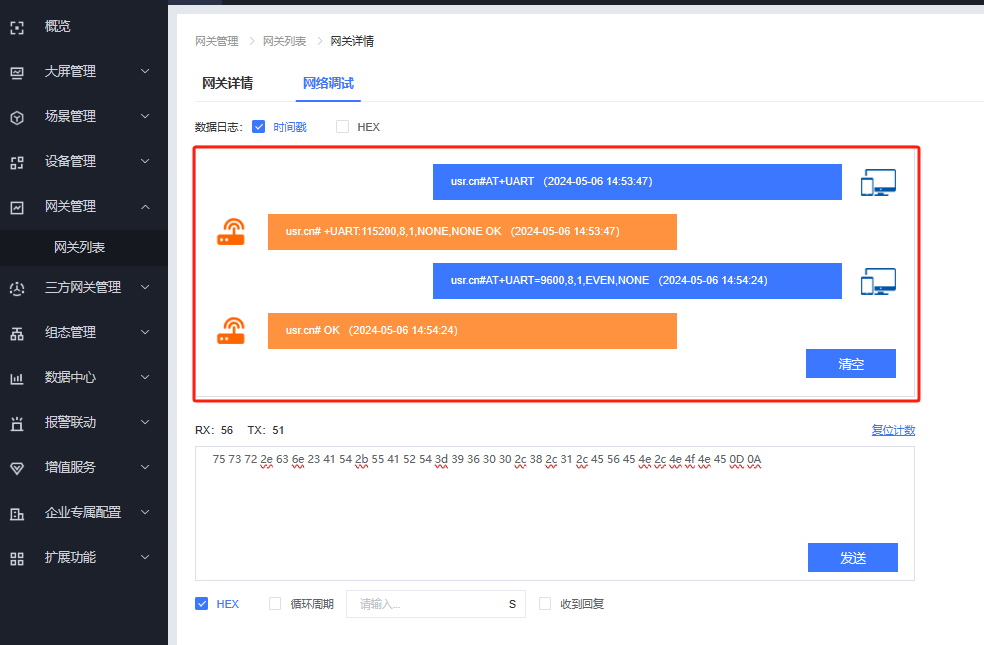

2、调试截图

编写人：尹丛欣 编写日期：2024-05-9

审核人：尹丛欣 审核日期：2024-05-13

订正版本：V1.0 订正内容：初稿
