一、资料下载

WH-LTE-7S4 V2 软件设计手册官网下载链接：https://www.usr.cn/Download/560.html

WH-LTE-7S4 V2 说明书官网下载链接：https://www.usr.cn/Download/556.html

WH-LTE-7S4 V2 规格书官网下载链接：https://www.usr.cn/Download/569.html

WH-LTE-7S4 V2 硬件设计手册官网下载连接：https://www.usr.cn/Download/570.html

WH-LTE-7S4 V2 设置软件官网下载链接：https://www.usr.cn/Download/694.html

二、硬件连接

1、所需物品

WH-LTE-7S4 V2 产品 1台

USR-7X-EVK V2.2 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

SIM卡 1张

笔记本电脑 1台

2、硬件连接

WH-LTE-7S4 V2插入SIM卡，然后模组插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口线到电脑USB口，然后EVK接12V电源适配器上电。

电脑打开设置软件。

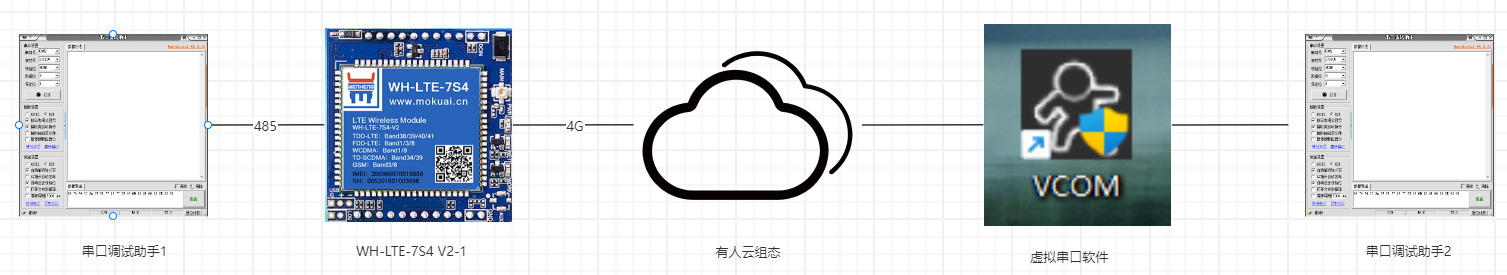

附图 ：

三、产品参数设置

1、WH-LTE-7S4 V2对接有人云参数设置

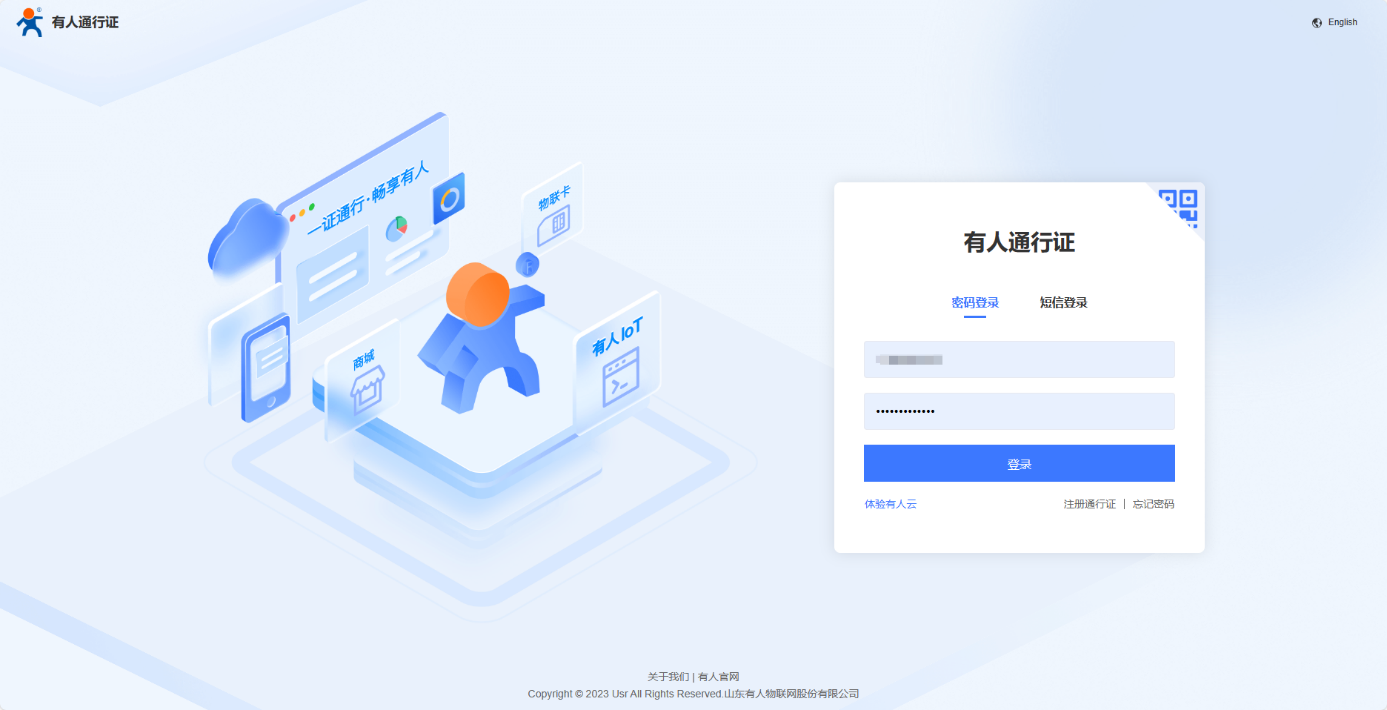

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

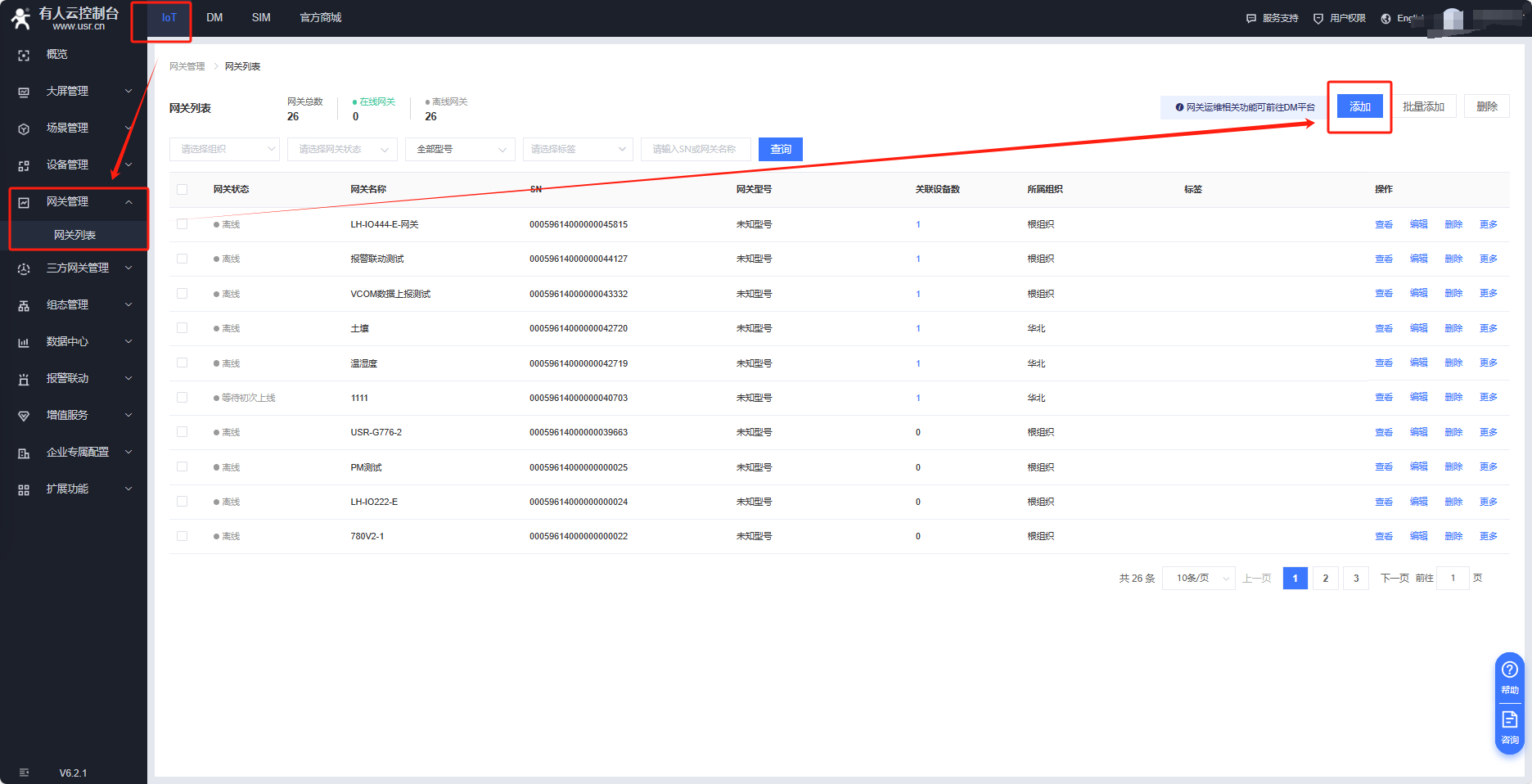

有人云IOT平台---网关管理---网关列表---添加

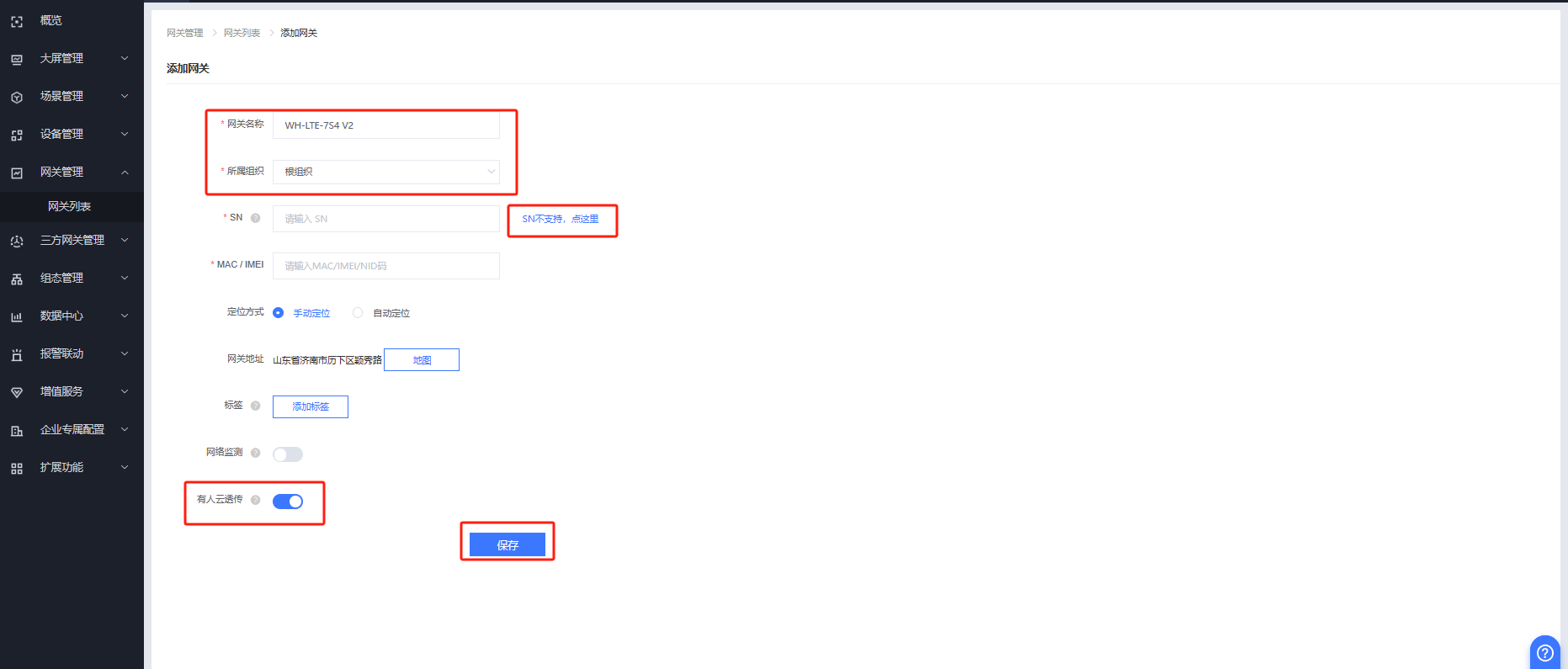

网关名称：WH-LTE-7S4 V2

所属组织：根组织

“SN不支持，点这里”

开启有人云透传，保存。

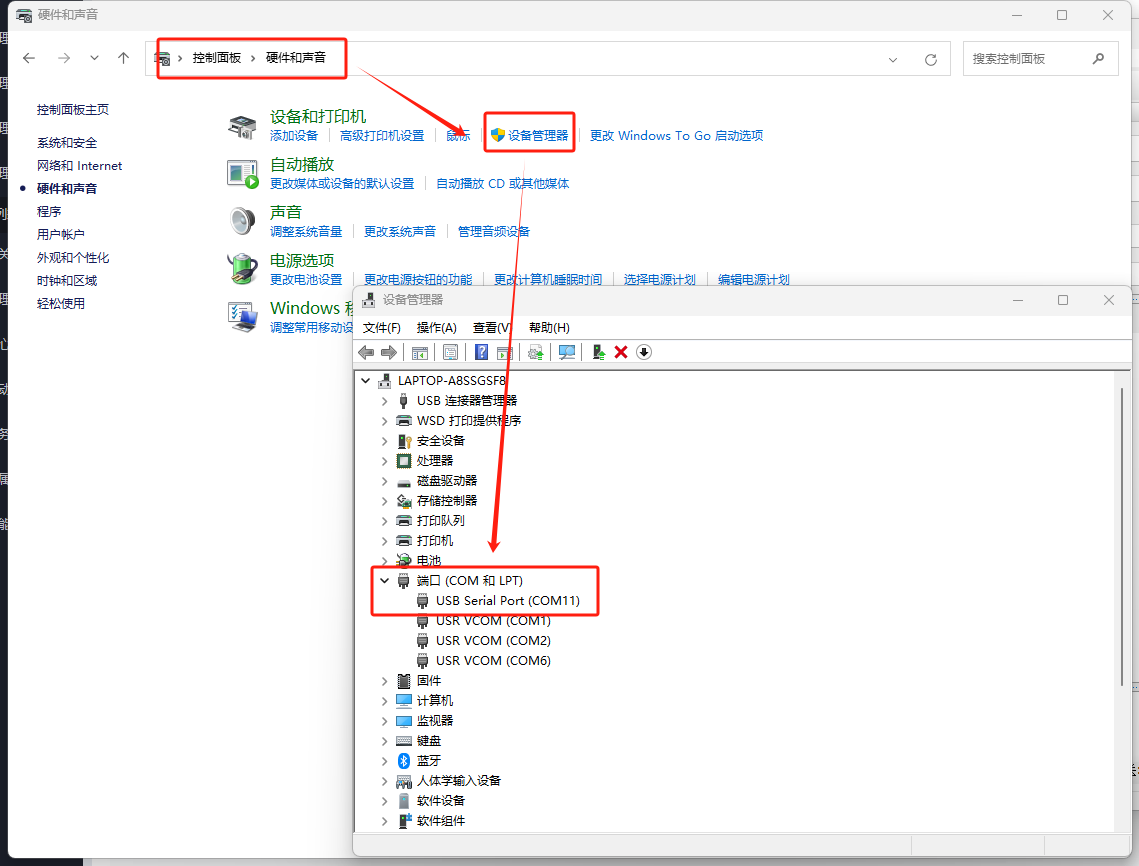

打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口

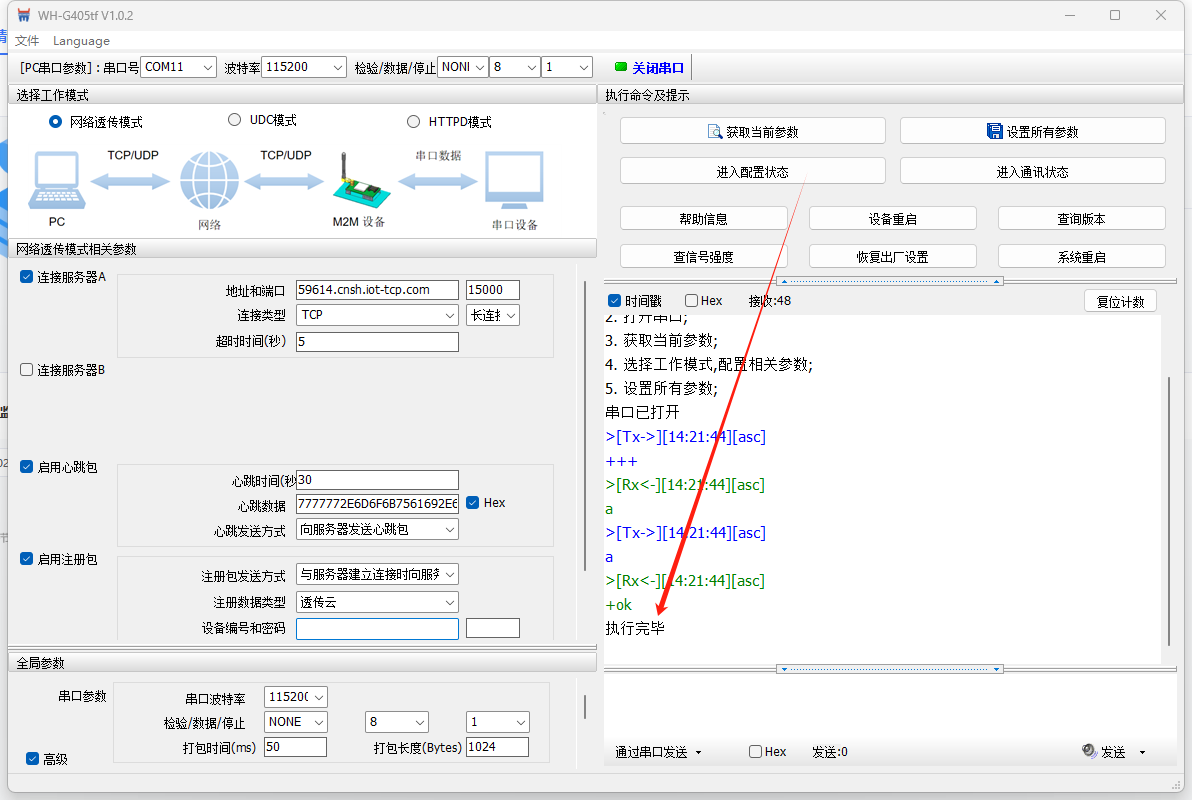

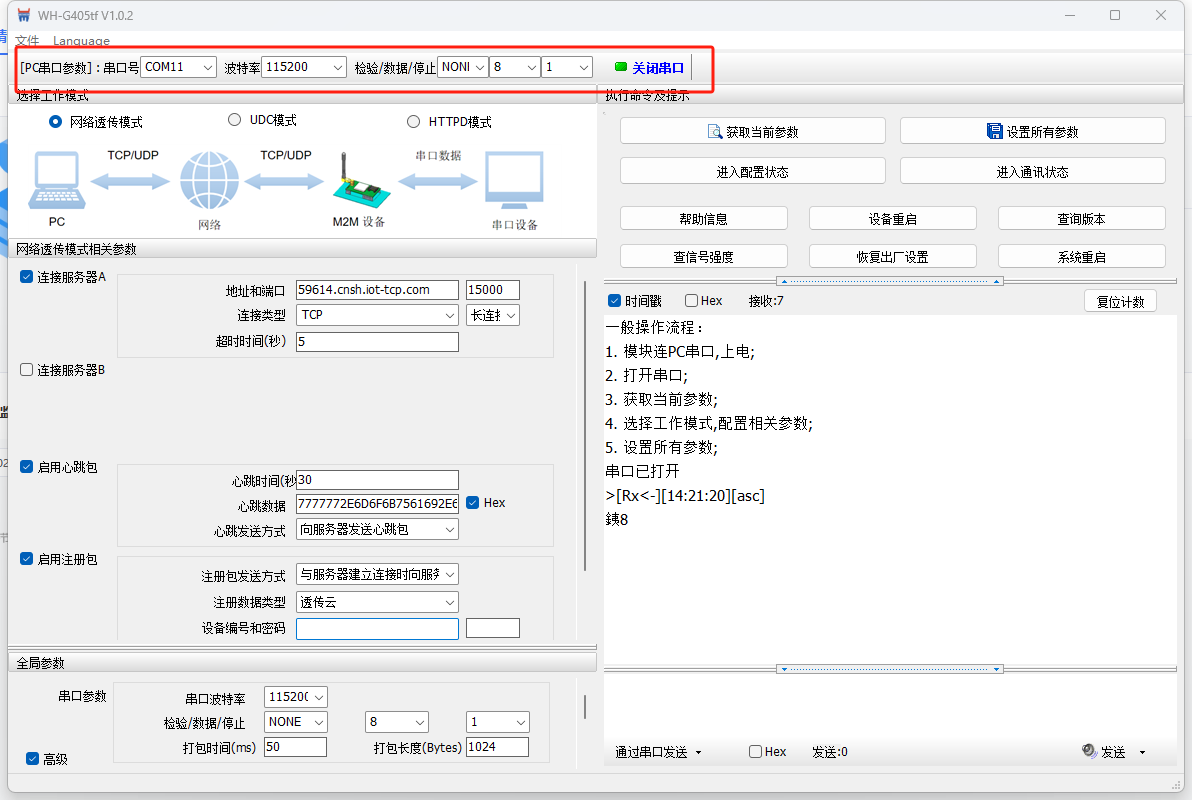

打开上位机软件，选择COM口，出厂默认115200 NONE 8 1,打开串口。

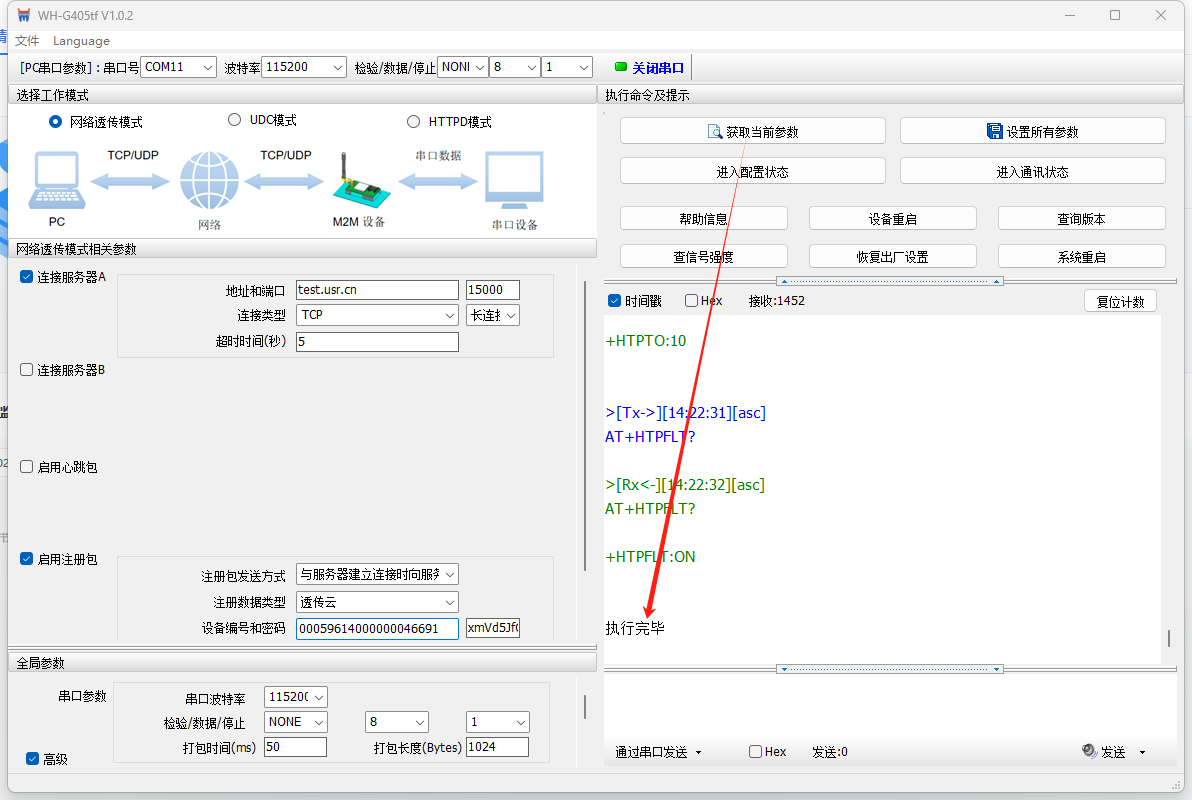

进入配置状态

获取当前参数

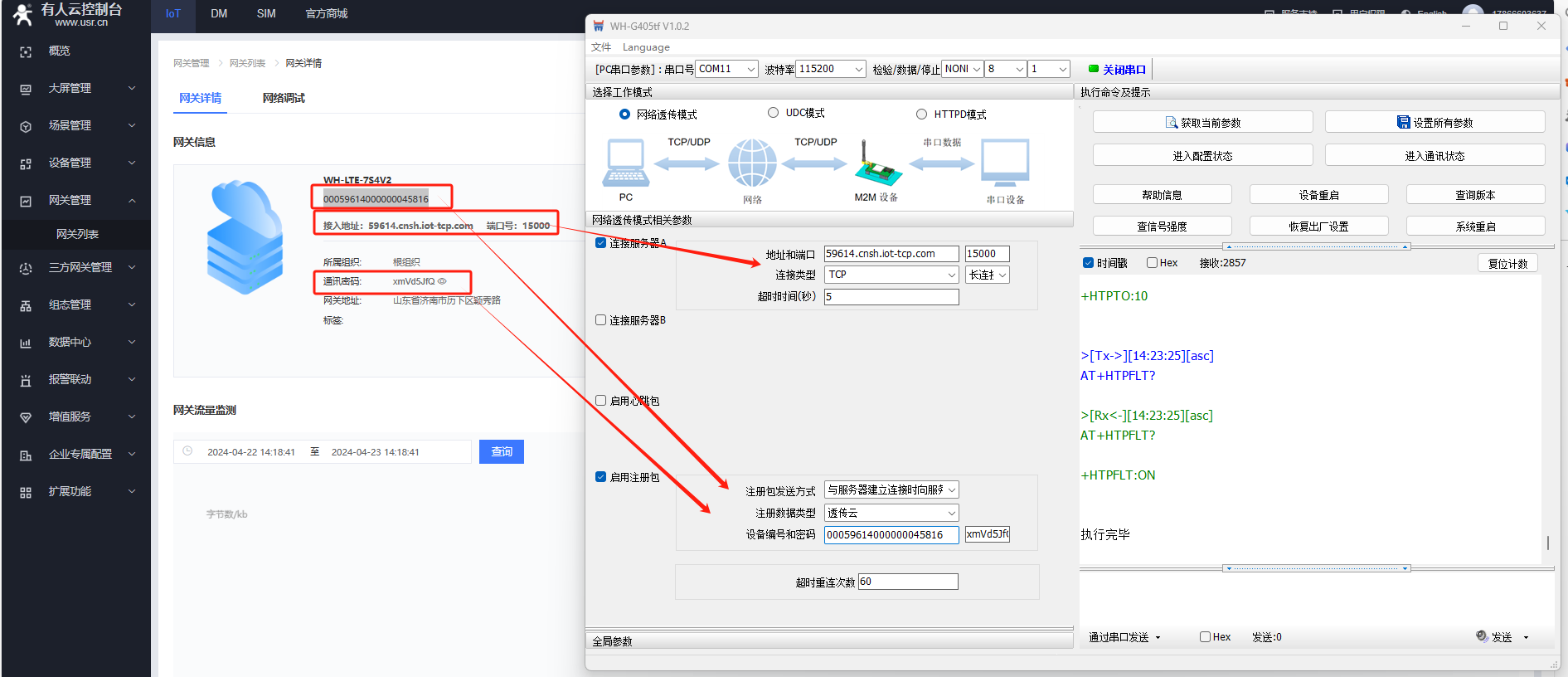

填入有人云给设备分配的接入地址和端口号

启用注册包，选择透传云，填入ID 和密码。

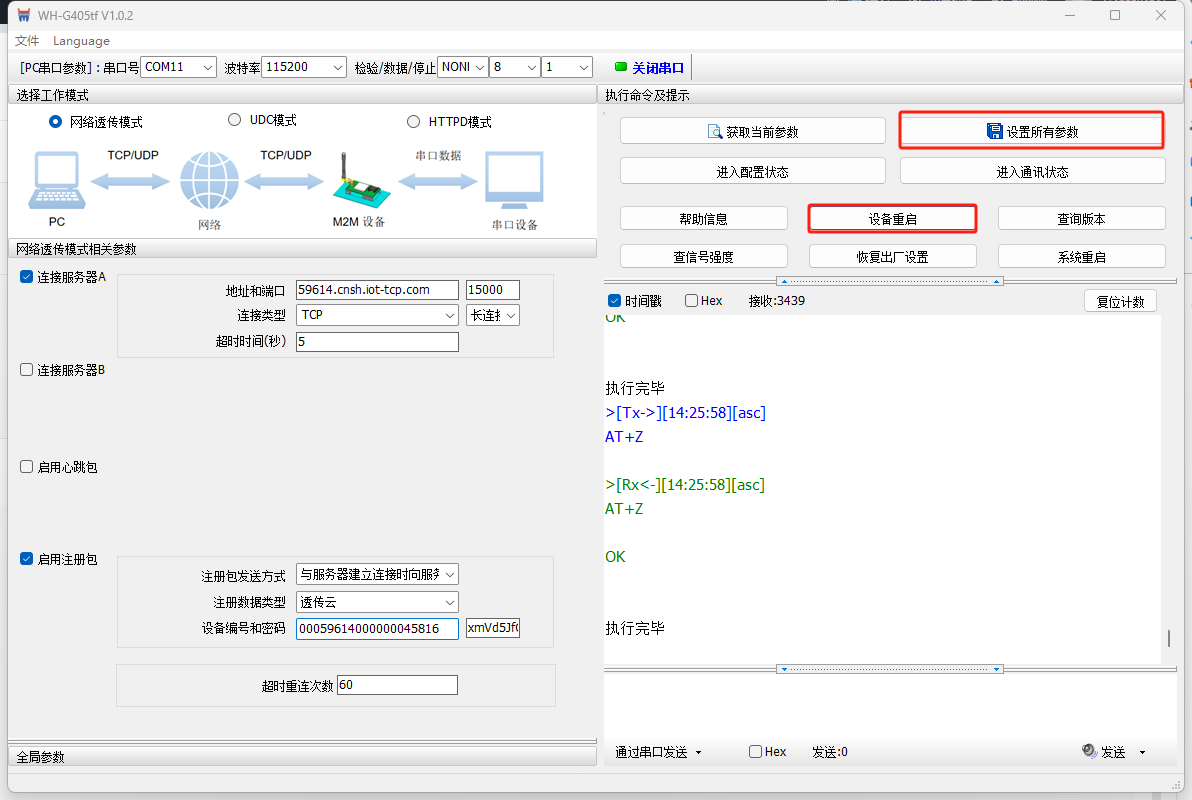

设置所有参数

设备重启

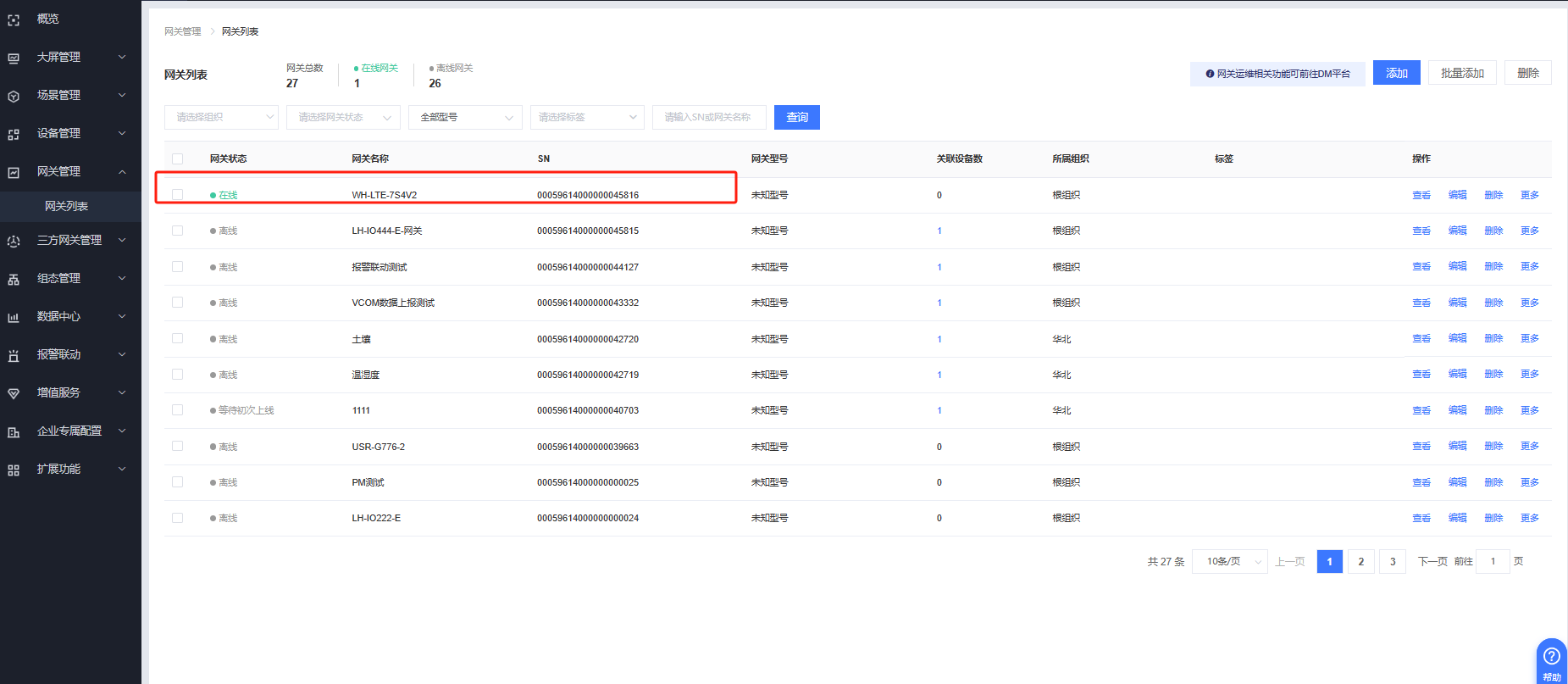

等待一会即可看到WH-LTE-7S4 V2在有人云上线。

2、虚拟串口软件V5参数设置

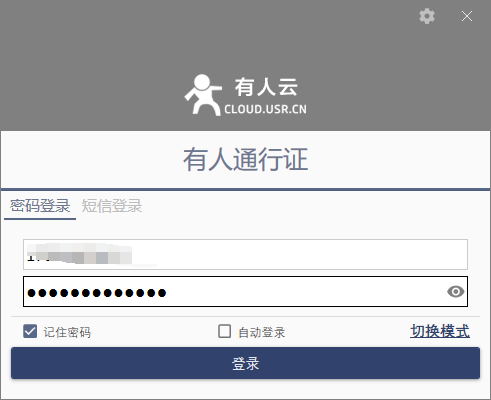

打开虚拟串口软件V5.0.1，登录有人云的账号密码

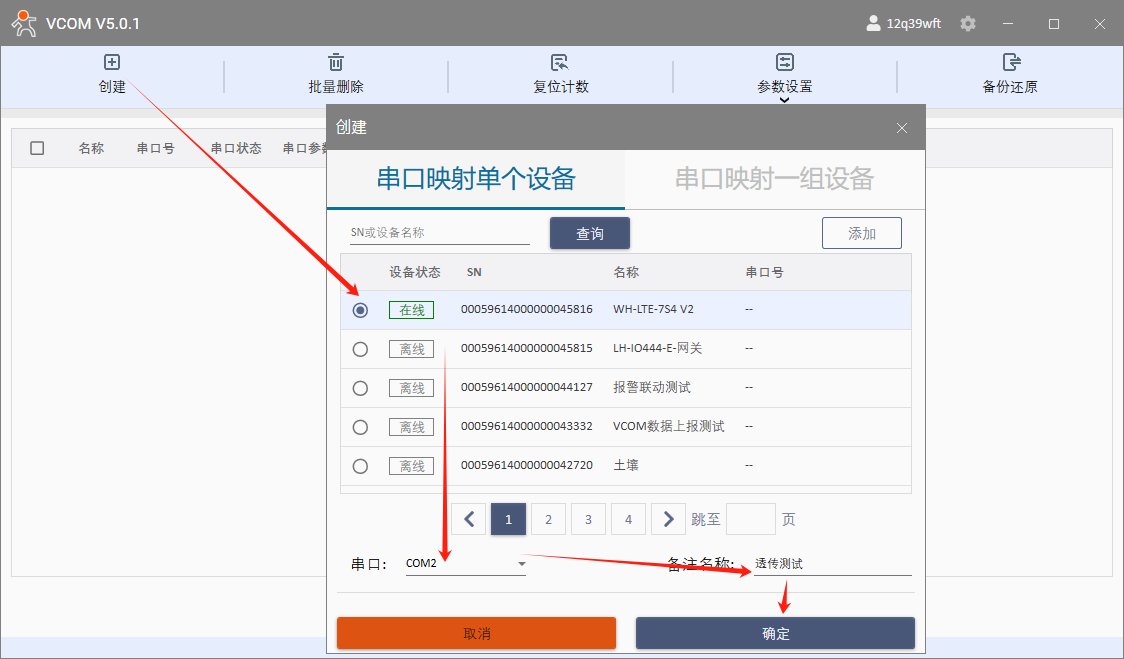

点击创建，选中WH-LTE-7S4 V2,串口COM2,名字设置为透传测试，点击确定

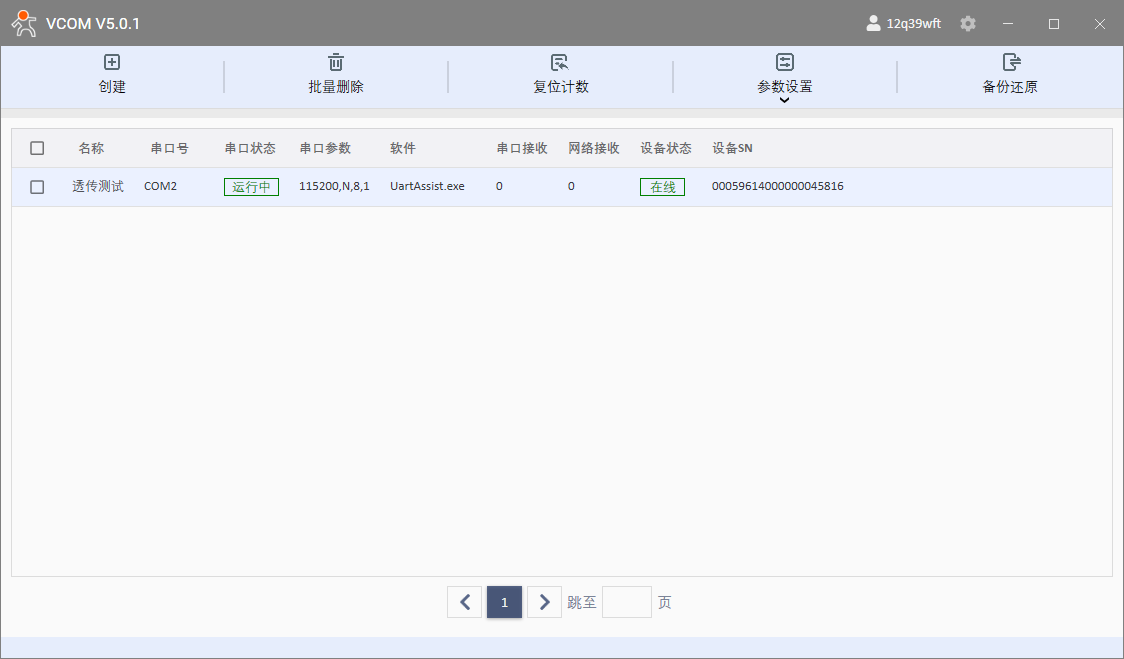

透传策略创建完毕。

四、功能调试

1、功能调试

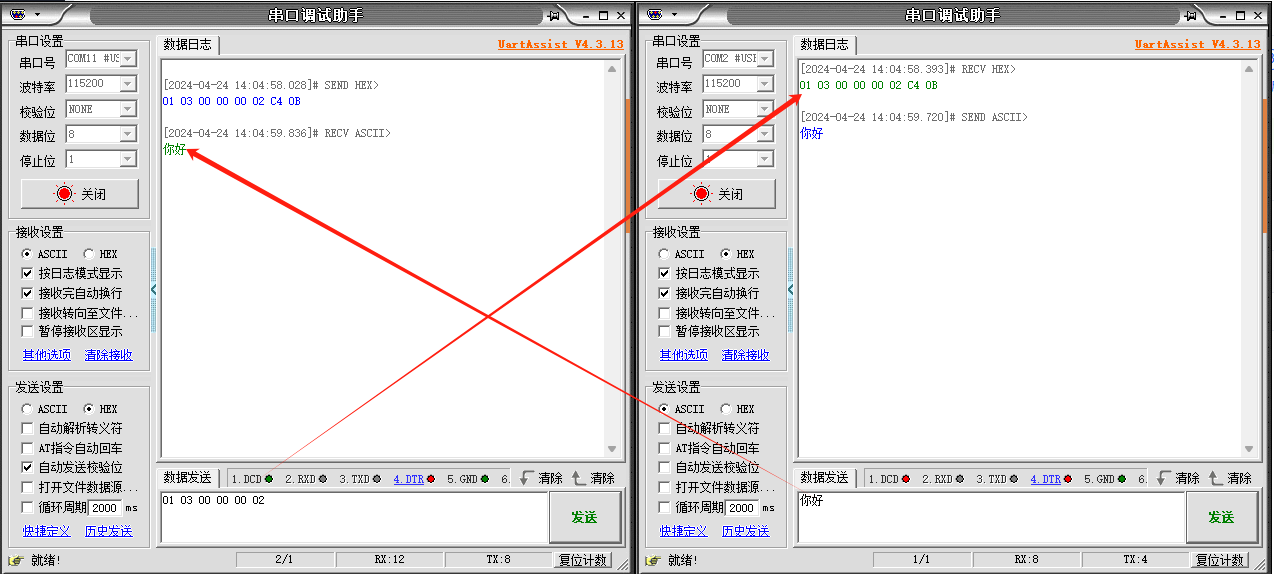

打开两个串口调试助手，分别引用虚拟串口COM2和转换器串口COM11，进行数据互发测试。

2、调试截图

编写人：尹丛欣 编写日期：2024-05-8

审核人：尹丛欣 审核日期：2024-05-13

订正版本：V1.0 订正内容：初稿
