一、资料下载
WH-LTE-7S4 V2 软件设计手册官网下载链接：https://www.usr.cn/Download/560.html
WH-LTE-7S4 V2 说明书官网下载链接：https://www.usr.cn/Download/556.html
WH-LTE-7S4 V2 规格书官网下载链接：https://www.usr.cn/Download/569.html
WH-LTE-7S4 V2 硬件设计手册官网下载连接：https://www.usr.cn/Download/570.html
WH-LTE-7S4 V2 设置软件官网下载链接：https://www.usr.cn/Download/694.html
二、硬件连接
1、所需物品
WH-LTE-7S4 V2 产品 1台
USR-7X-EVK V2.2 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
SIM卡 1张
笔记本电脑 1台
2、硬件连接
WH-LTE-7S4 V2插入SIM卡，然后模组插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口线到电脑USB口，然后EVK接12V电源适配器上电。
电脑打开设置软件。

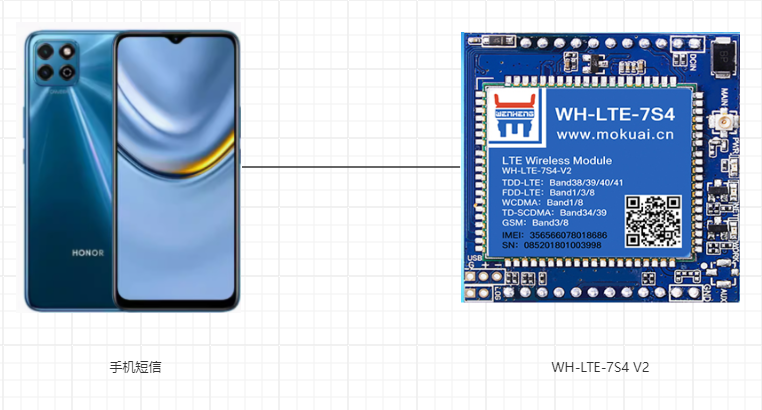

附图 ：
三、产品参数设置
1、WH-LTE-7S4 V2参数设置

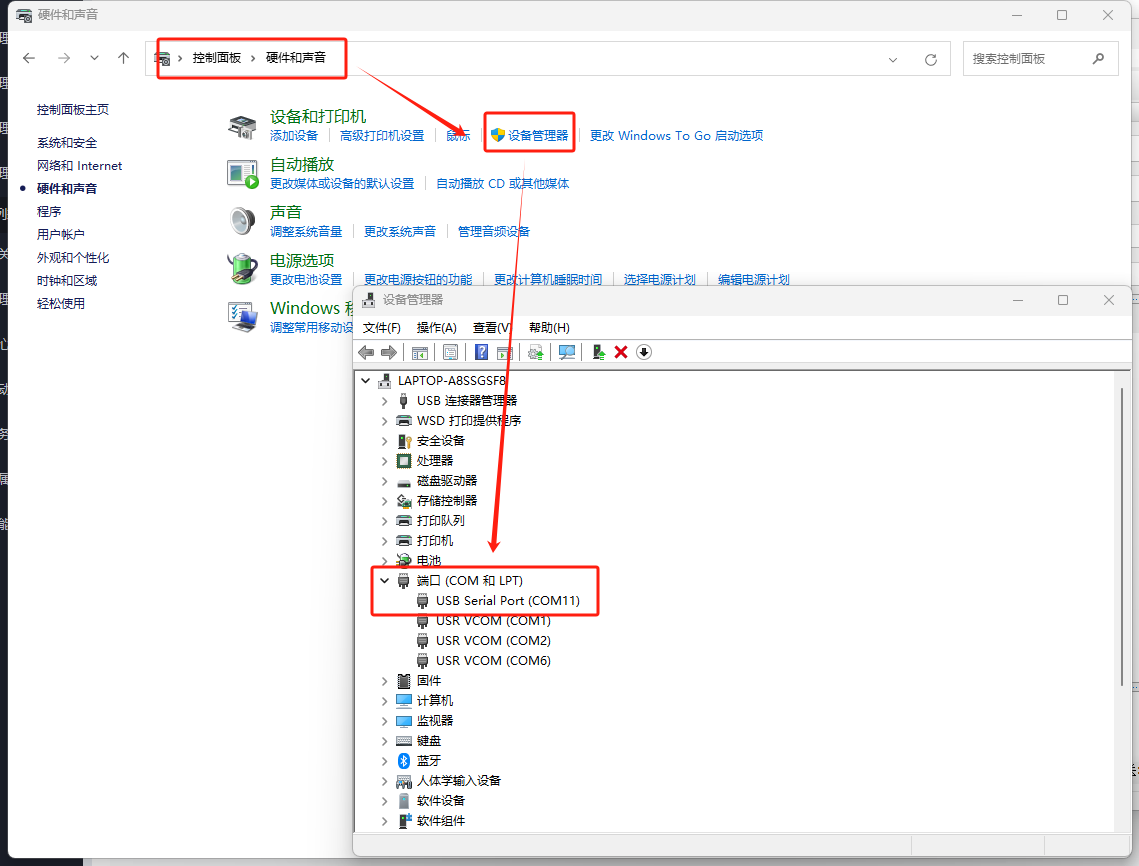

打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口

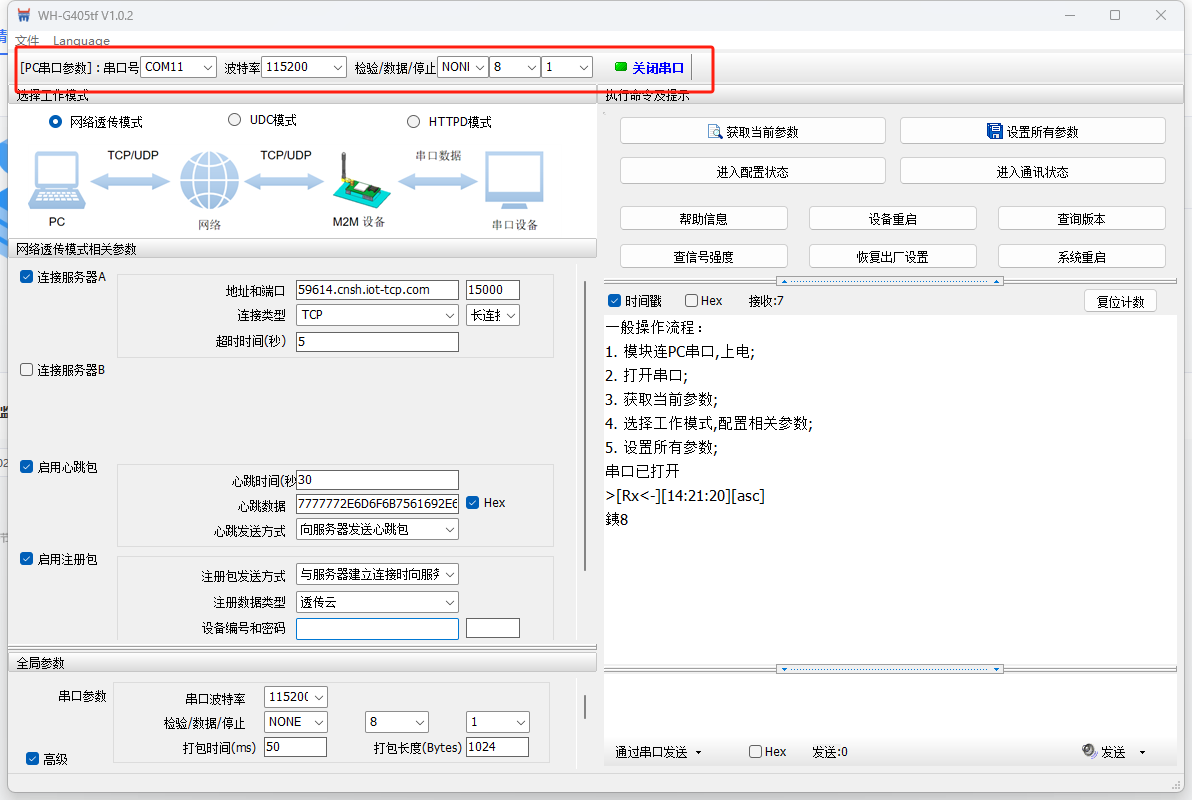

打开上位机软件，选择COM口，出厂默认115200 NONE 8 1,打开串口。

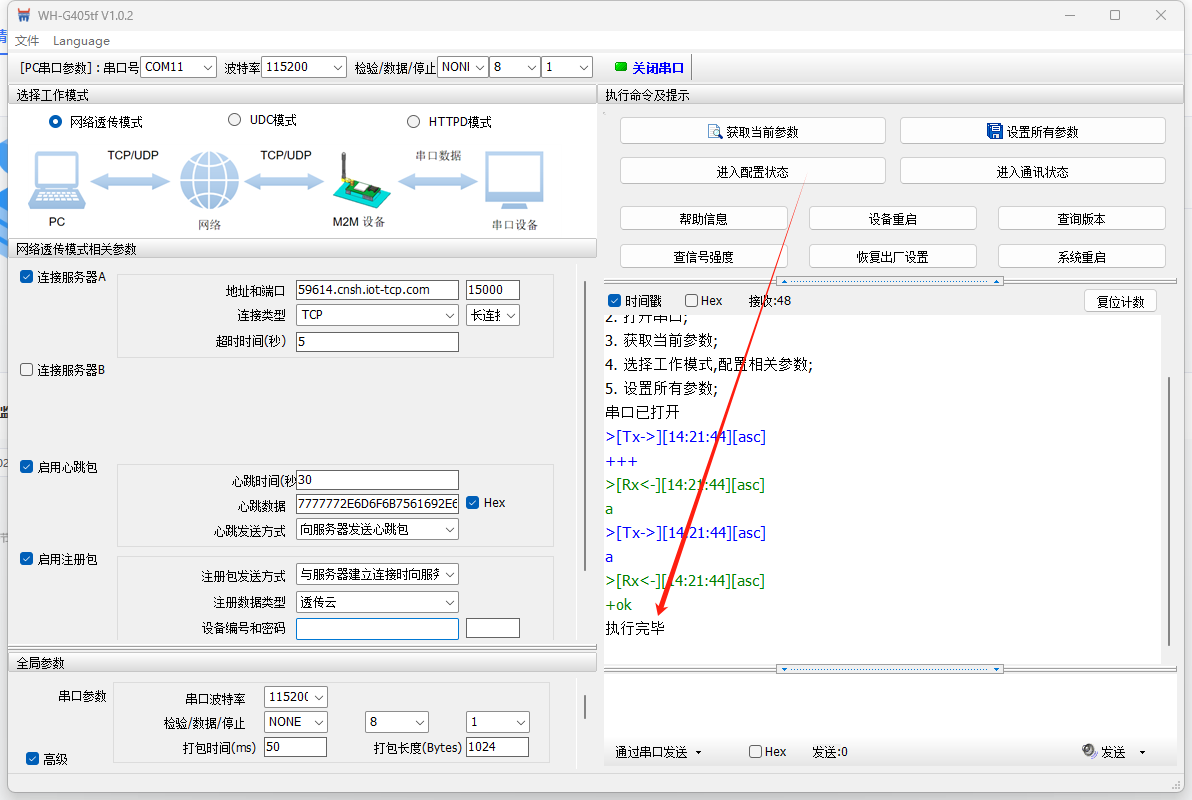

进入配置状态

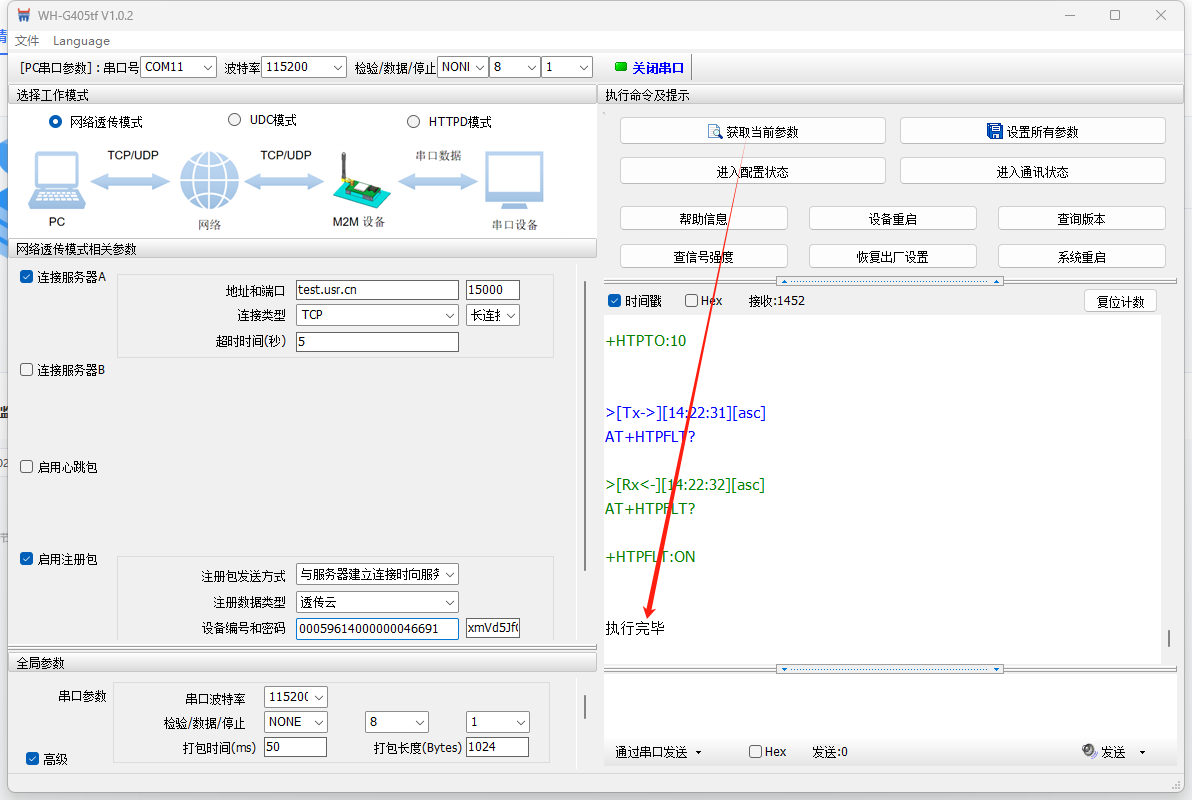

获取当前参数

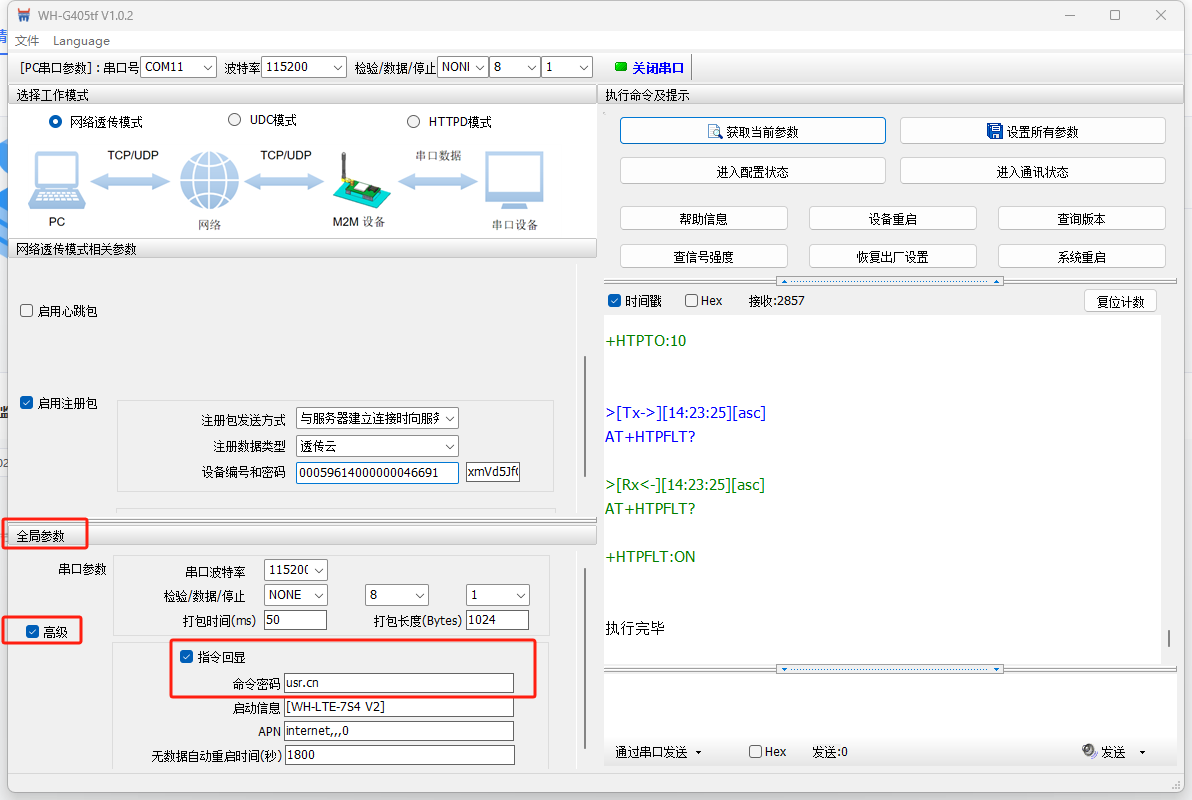

左下角全局参数---高级，查看设备当前的命令密码,出厂默认是usr.cn,用户可以根据自己的需求更改，但是更改后一定记住，本例中我们使用默认的usr.cn测试。
设备重启。
短信 AT 指令是指，我们可以使用短信的方式去查询和配置模块的参数，短信 AT指令一般是客户临时需要 查询或者修改参数的情况下使用，只要知道设备的手机号，就可以查询和修改参数，对于偏远地区的设备管理 十分方便。以上步骤是在确认WH-LTE-7S4 V2的密码字，该操作要在设备安装前进行。
注意：需要提前知道设备内插的SIM卡的手机号和密码字，WH-LTE-7S4 V2密码字出厂默认是usr.cn(兼容admin)！！！
四、功能调试
1、功能调试
使用手机短信发送AT指令查询当前设备的串口信息和固件版本号信息，并修改串口参数。

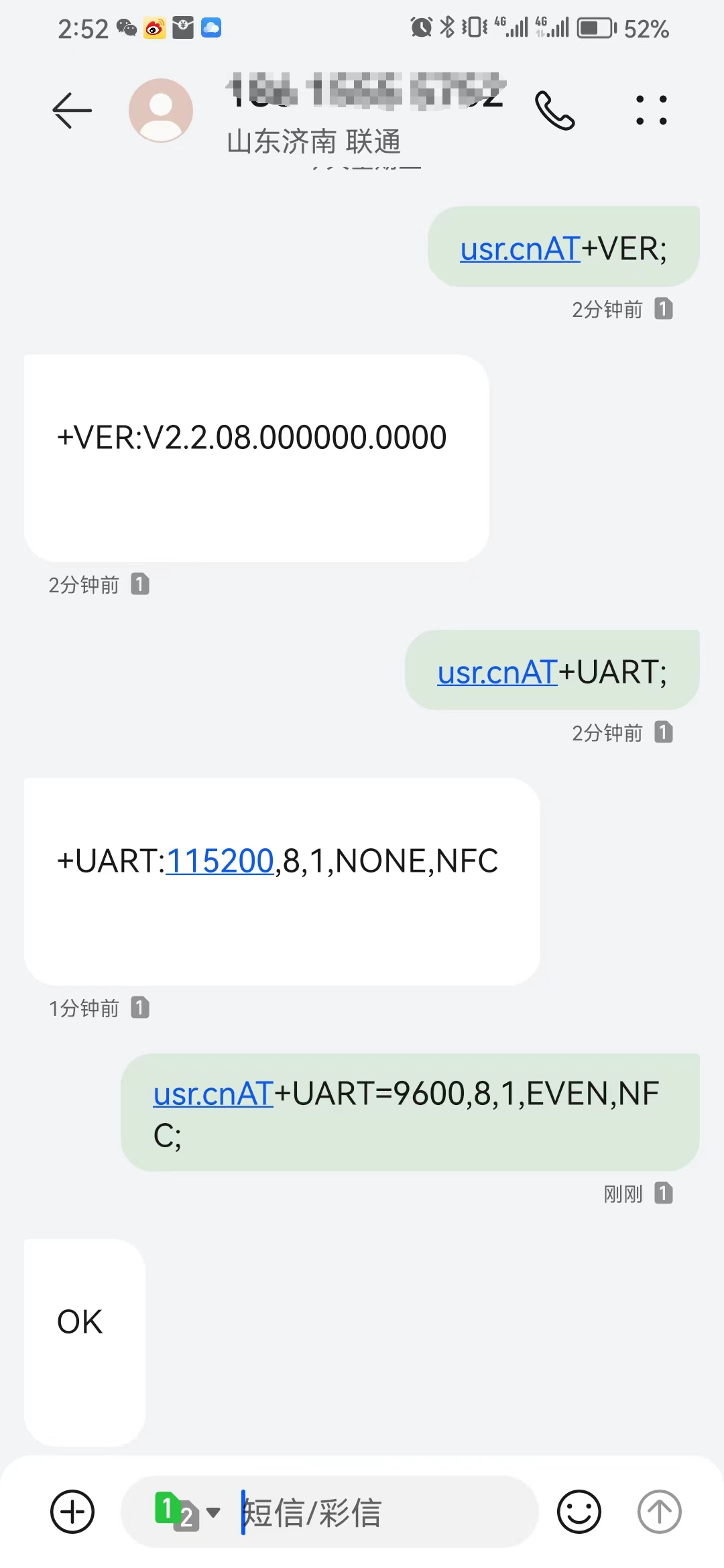

2、调试截图
编写人：尹丛欣 编写日期：2024-05-7
审核人：尹丛欣 审核日期：2024-05-13
订正版本：V1.0 订正内容：初稿
