USR-DR152串口配置HTTPD模式POST通讯示例

备注：USR-DR152支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）连接有人HTTPD测试服务器，需要USR-DR152联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html

USR-DR152 设置软件（新）：https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR152 产品 1台

12V端子电源适配器 1个

USB-RS232串口线 1条

DB9转接板 1个

笔记本电脑 1台

2、硬件连接

有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。

USR-DR152的 +（正极）接电源适配器正极。

USR-DR152的 -（负极）接电源适配器负极。

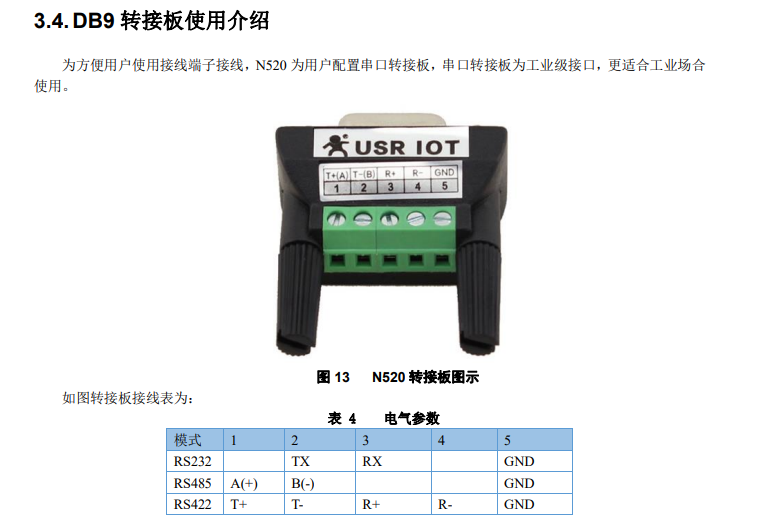

USR-DR152的RX接转接板的2引脚TX

USR-DR152的TX接转接板的3引脚RX

USR-DR152的GND接转接板的5引脚GND

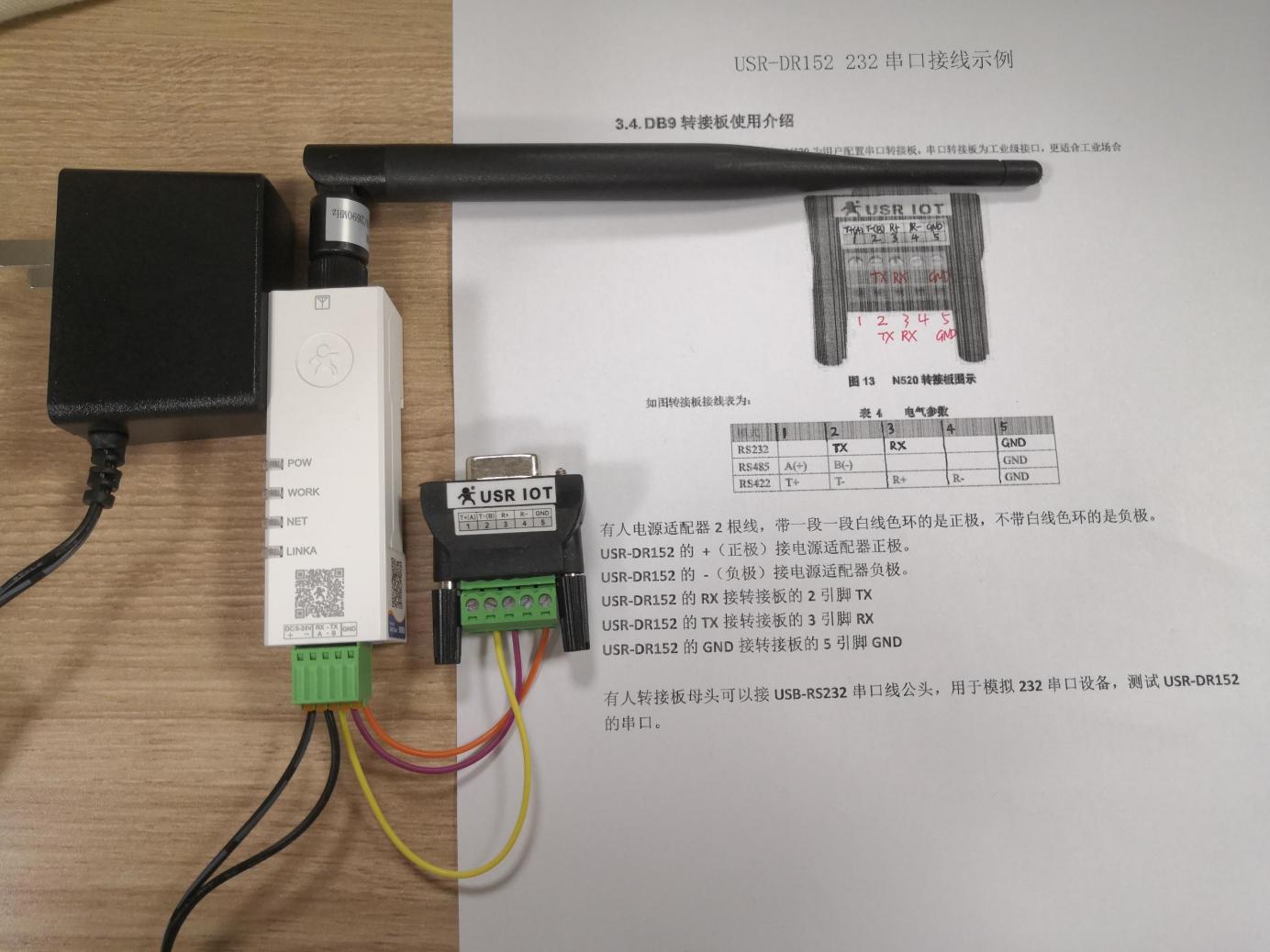

有人转接板母头可以接USB-RS232串口线公头，用于模拟232串口设备，测试USR-DR152的串口。

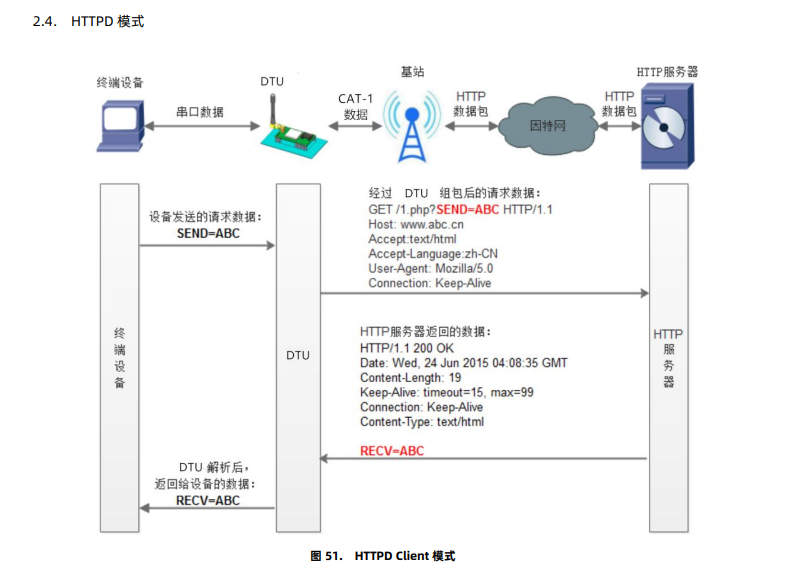

3、HTTPD Client模式

4、查看端口号

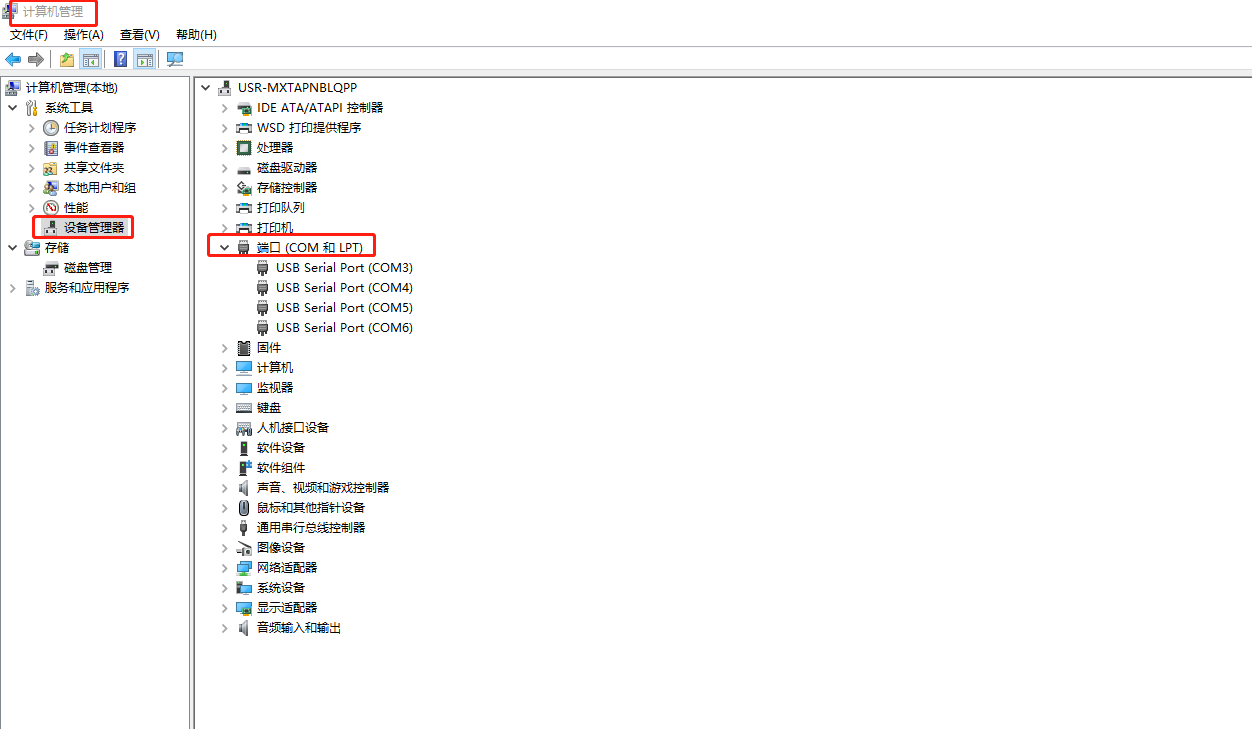

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR152的USB-RS232串口线COM口号，COM3。

三、USR-DR152串口配置

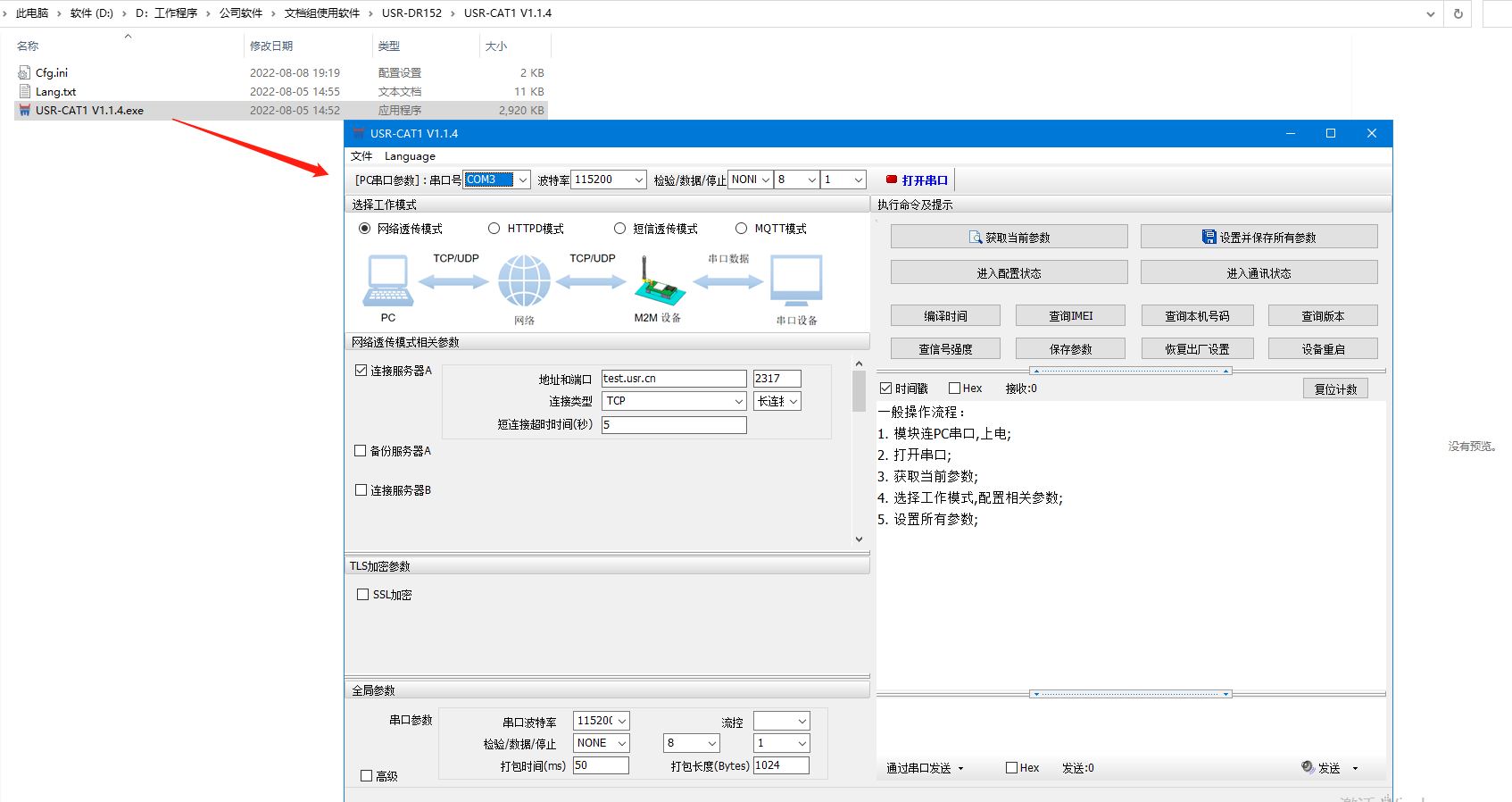

1、打开USR-DR152设置软件USR-CAT1 V1.1.4.exe

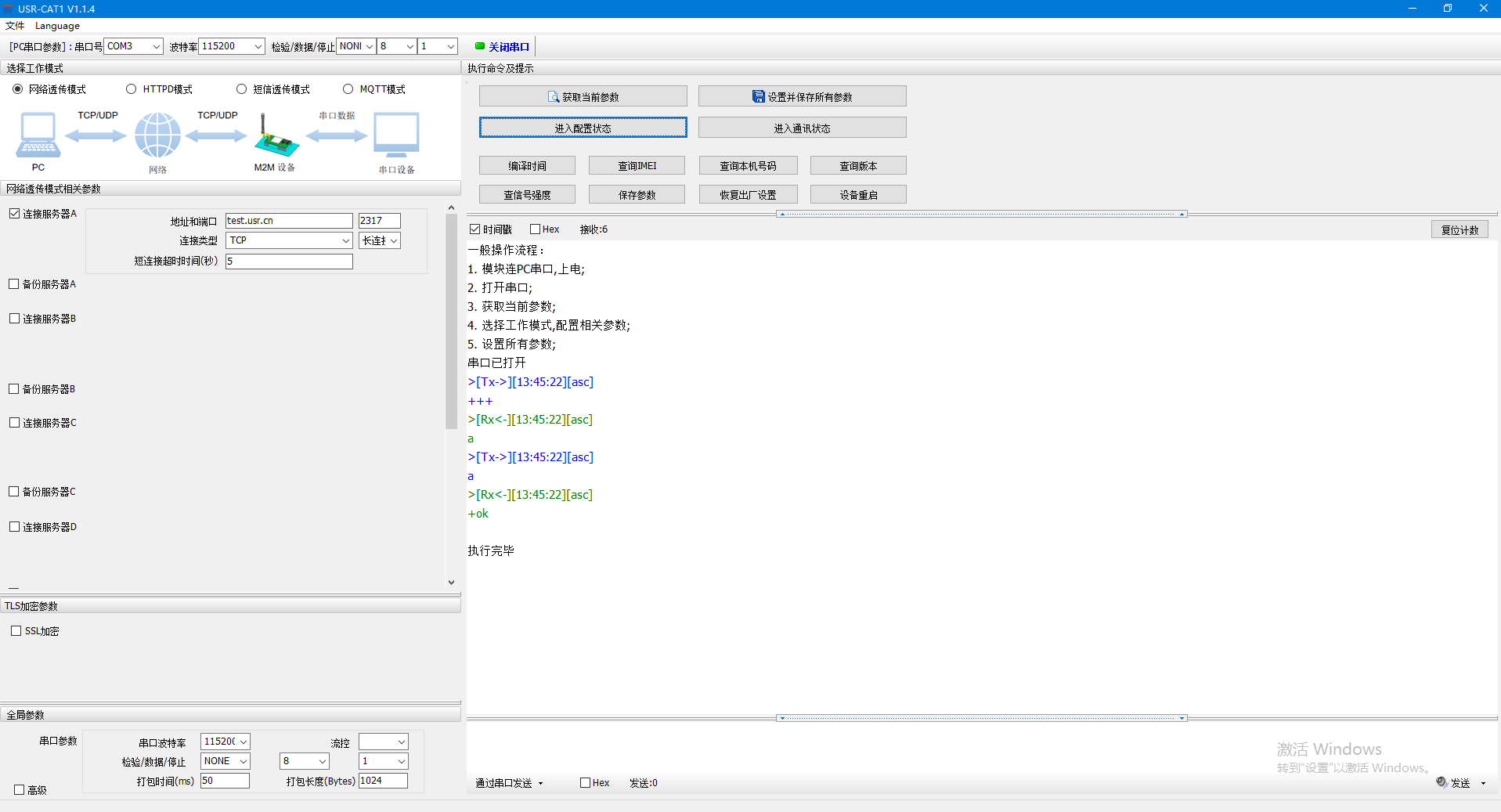

2、打开USB-RS232串口线COM口，设置软件波特率和USR-DR152波特率一致，点击进入配置状态。

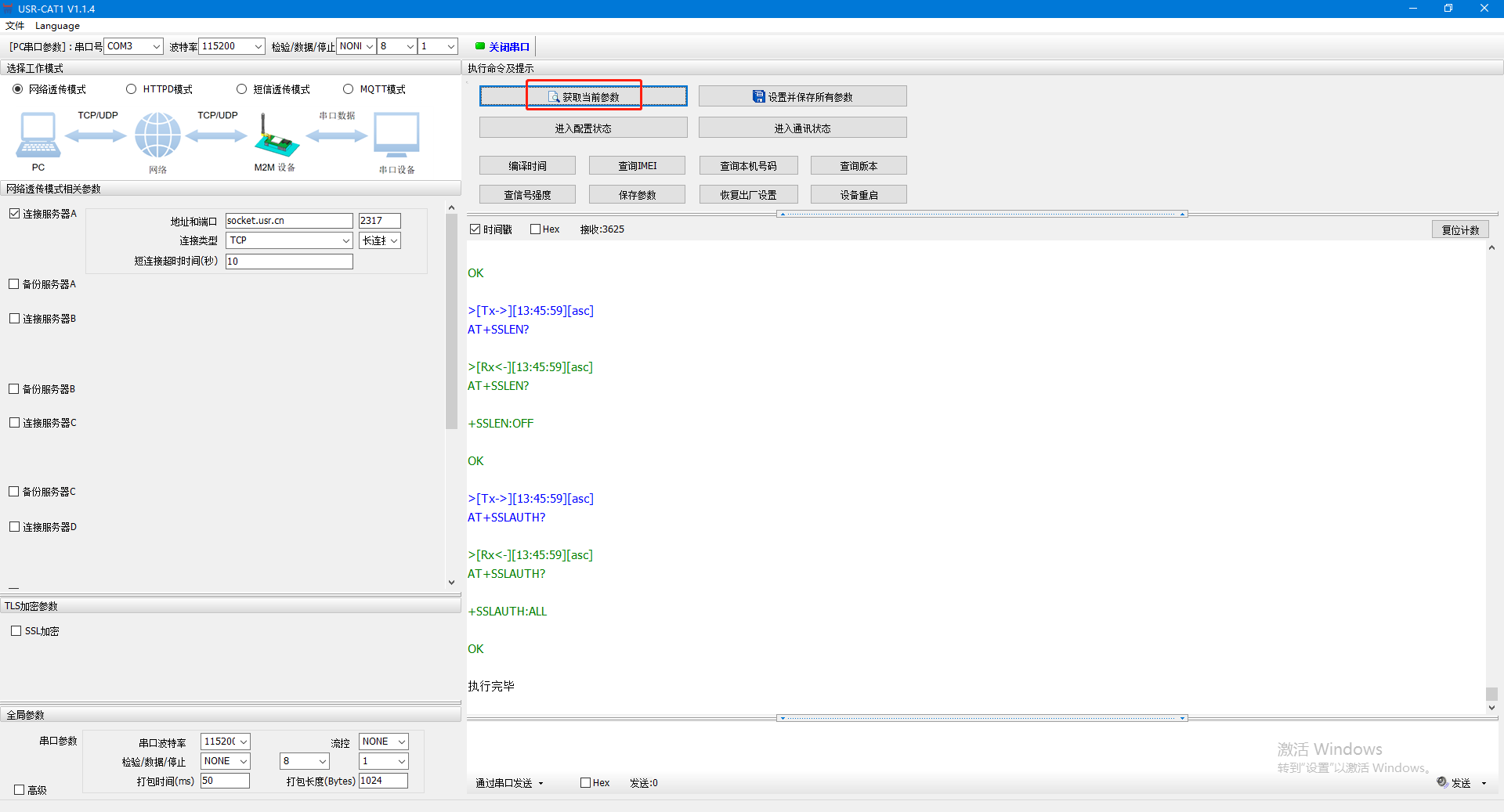

3、点击获取当前参数

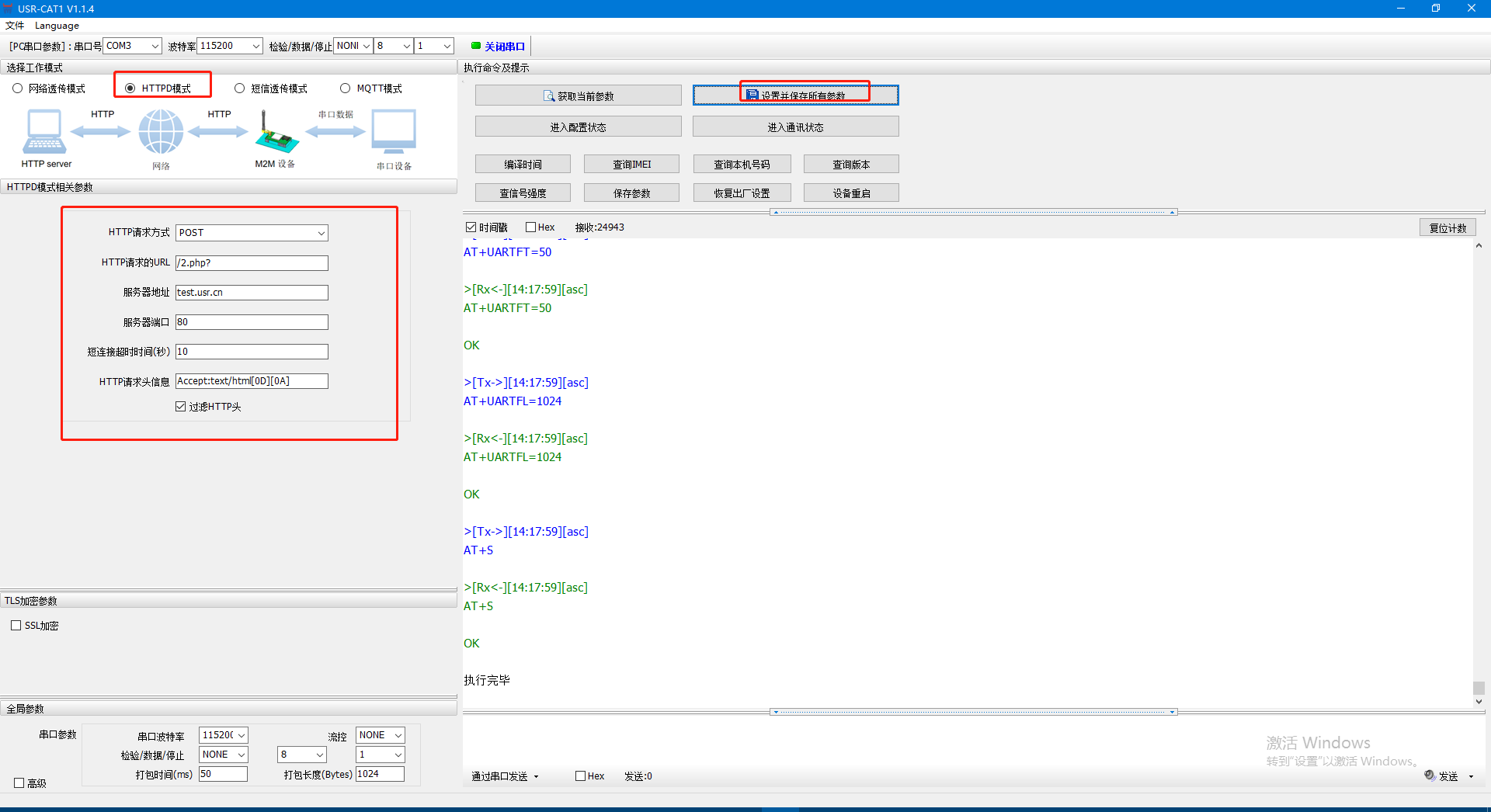

4、勾选HTTPD模式，设置HTTPD模式相关参数，点击设置并保存所有参数。USR-DR152参数保存并重启。

HTTP请求方式：POST

HTTP请求的URL：/2.php?

服务器地址：test.usr.cn

服务器端口：80

短连接超时时间（秒）：10

HTTP请求头信息：Accept:text/html[0D][0A]

过滤HTTP头：勾选

四、功能调试

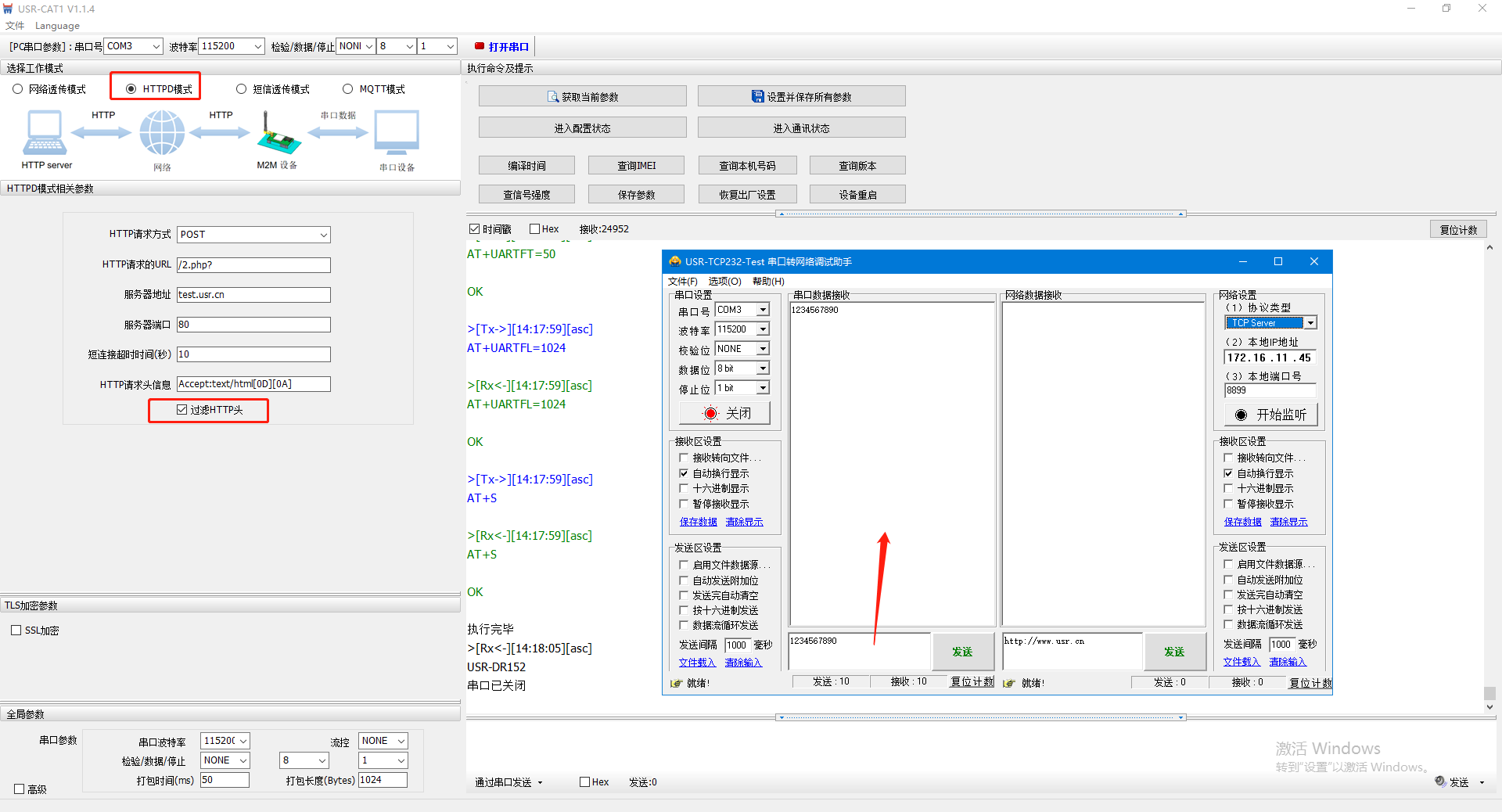

1、USR-DR152的232串口接USB-RS232串口线模拟232串口设备，打开串口助手COM3，串口参数和USR-DR152串口参数设置一致。

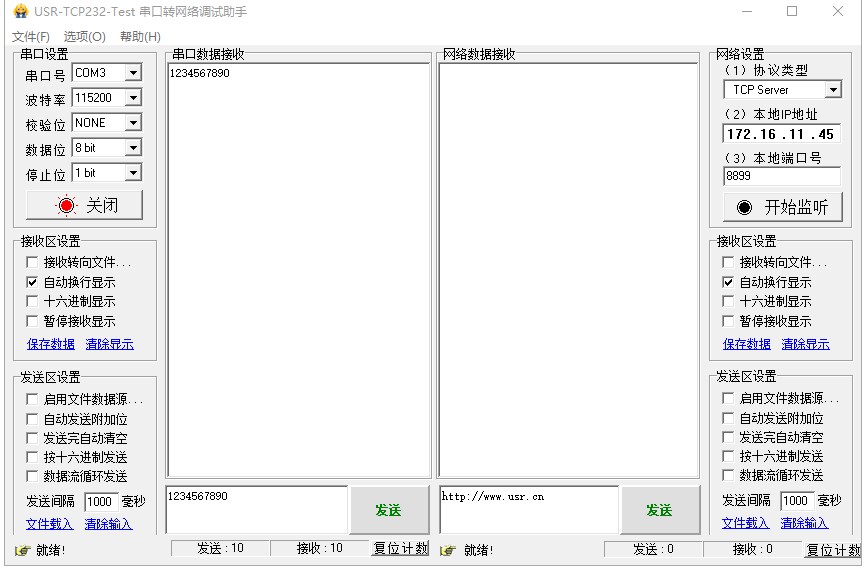

2、USR-DR152串口发送数据1234567890到HTTPD测试服务器，HTTPD测试服务器返回数据1234567890到串口，串口接收的数据过滤报头，只展示数据1234567890。证明USR-DR152的HTTPD POST功能正常。

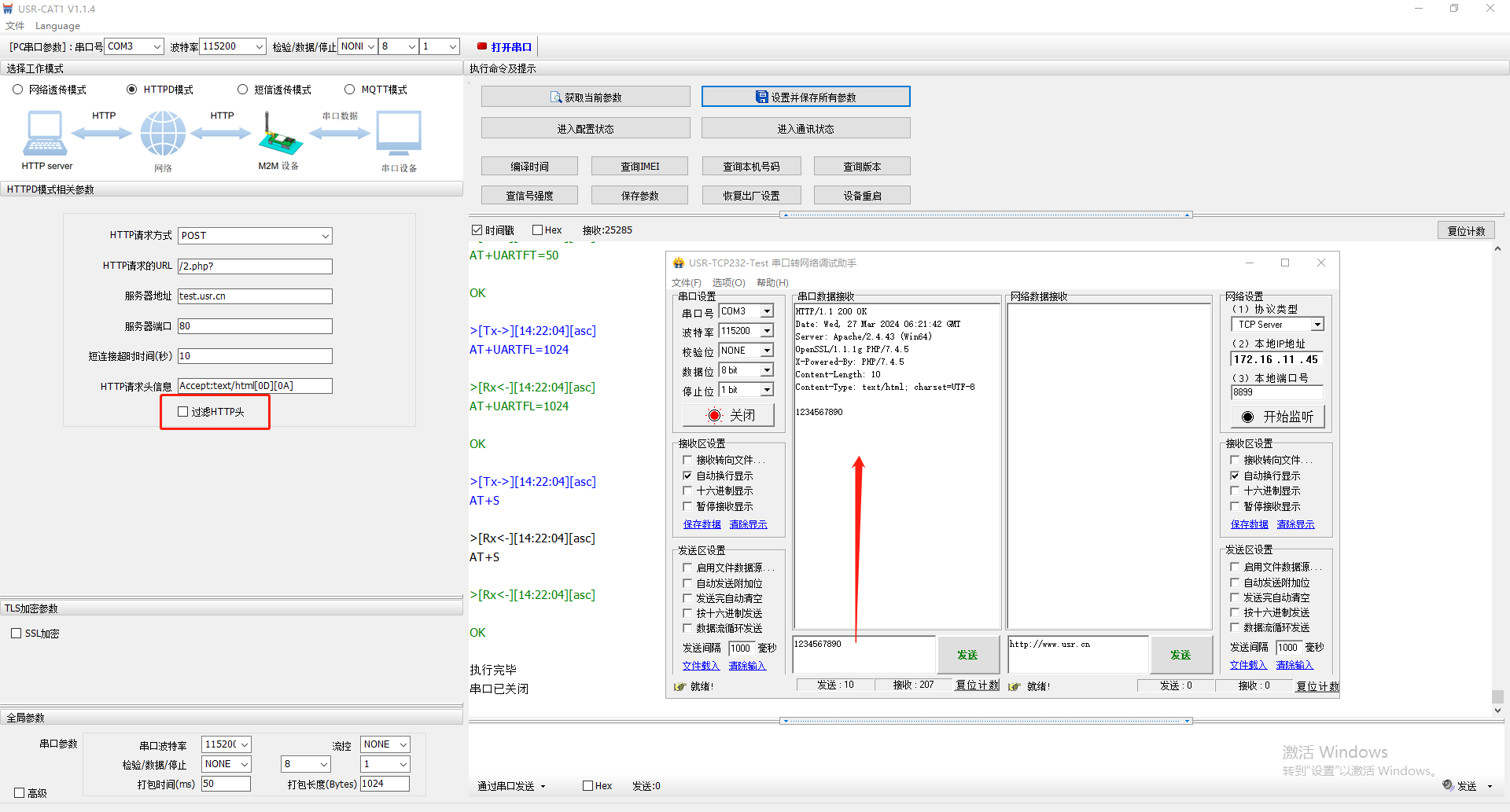

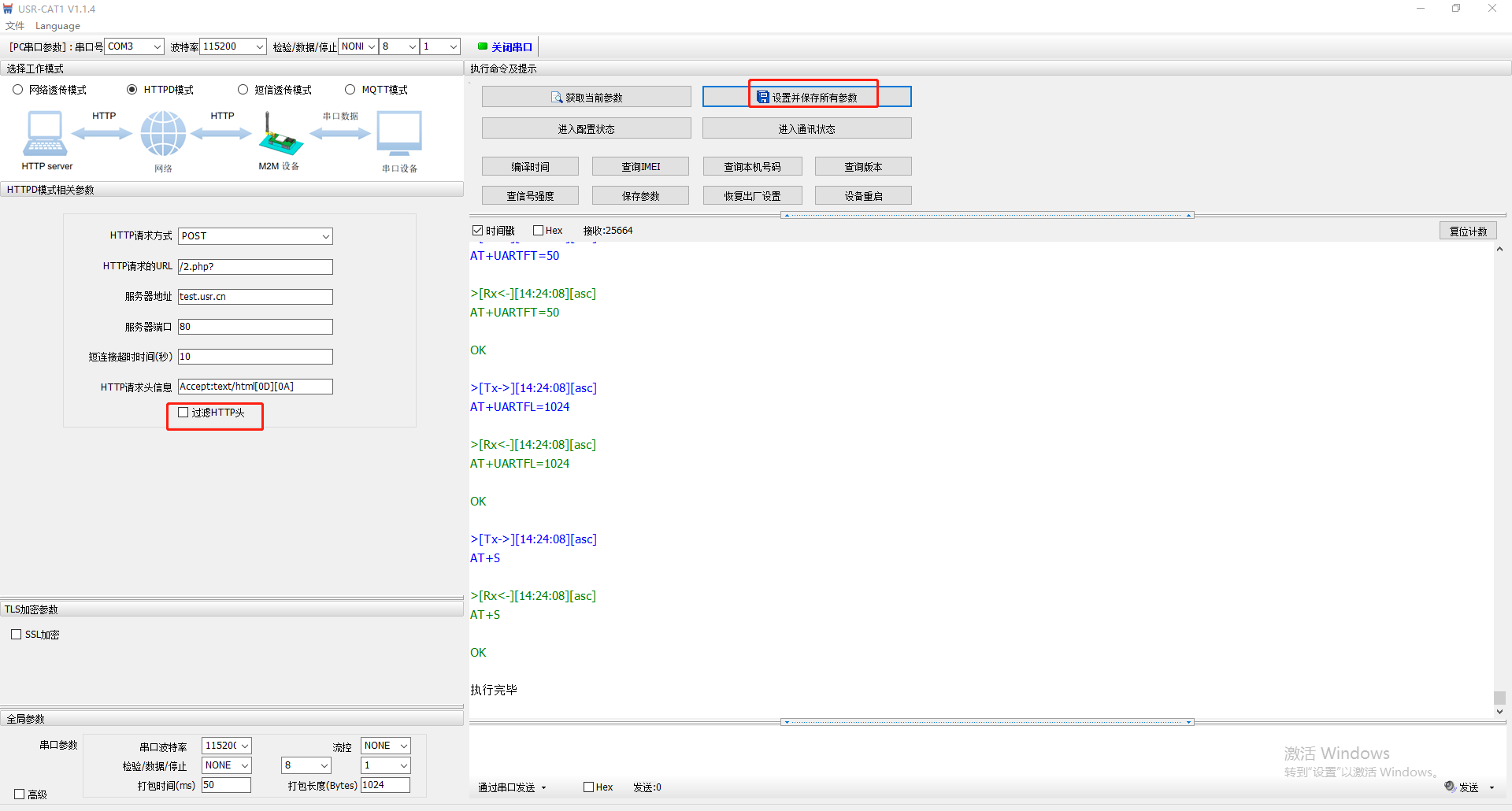

3、USR-DR152使用设置软件进入配置状态，读取当前参数，取消勾选过滤HTTP头，设置并保存所有参数设置。

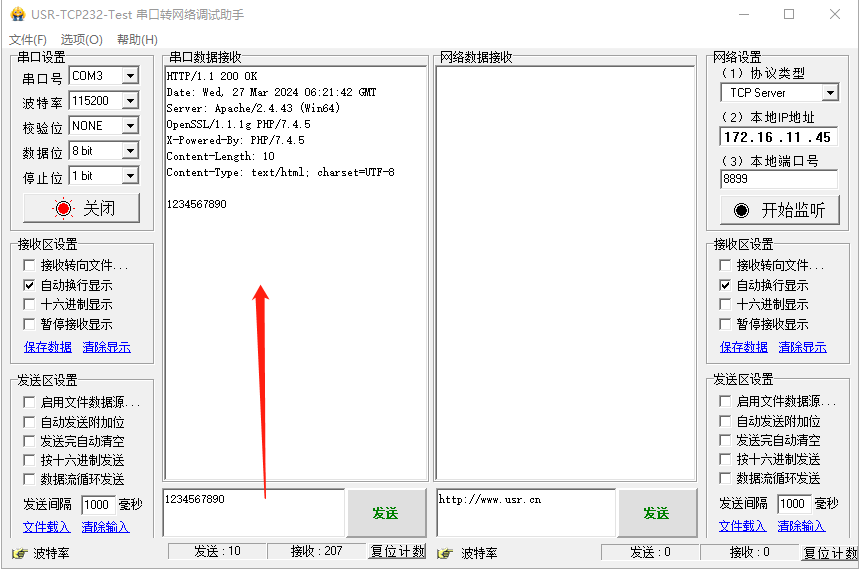

4、USR-DR152串口发送数据1234567890到HTTPD测试服务器，HTTPD测试服务器返回数据带报头到串口。

编写人：金志方 编写日期：2024-04-02

审核人：金志方 审核日期：2024-04-02

订正版本：V1.0 订正内容：初稿
