USR-DR152串口配置MQTT功能调试示例
备注:USR-DR152支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)连接远程服务器,需要USR-DR152联网。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html
USR-DR152 设置软件(新):https://www.usr.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR152 产品 1台
12V端子电源适配器 1个
USB-RS232串口线 1条
DB9转接板 1个
笔记本电脑 1台

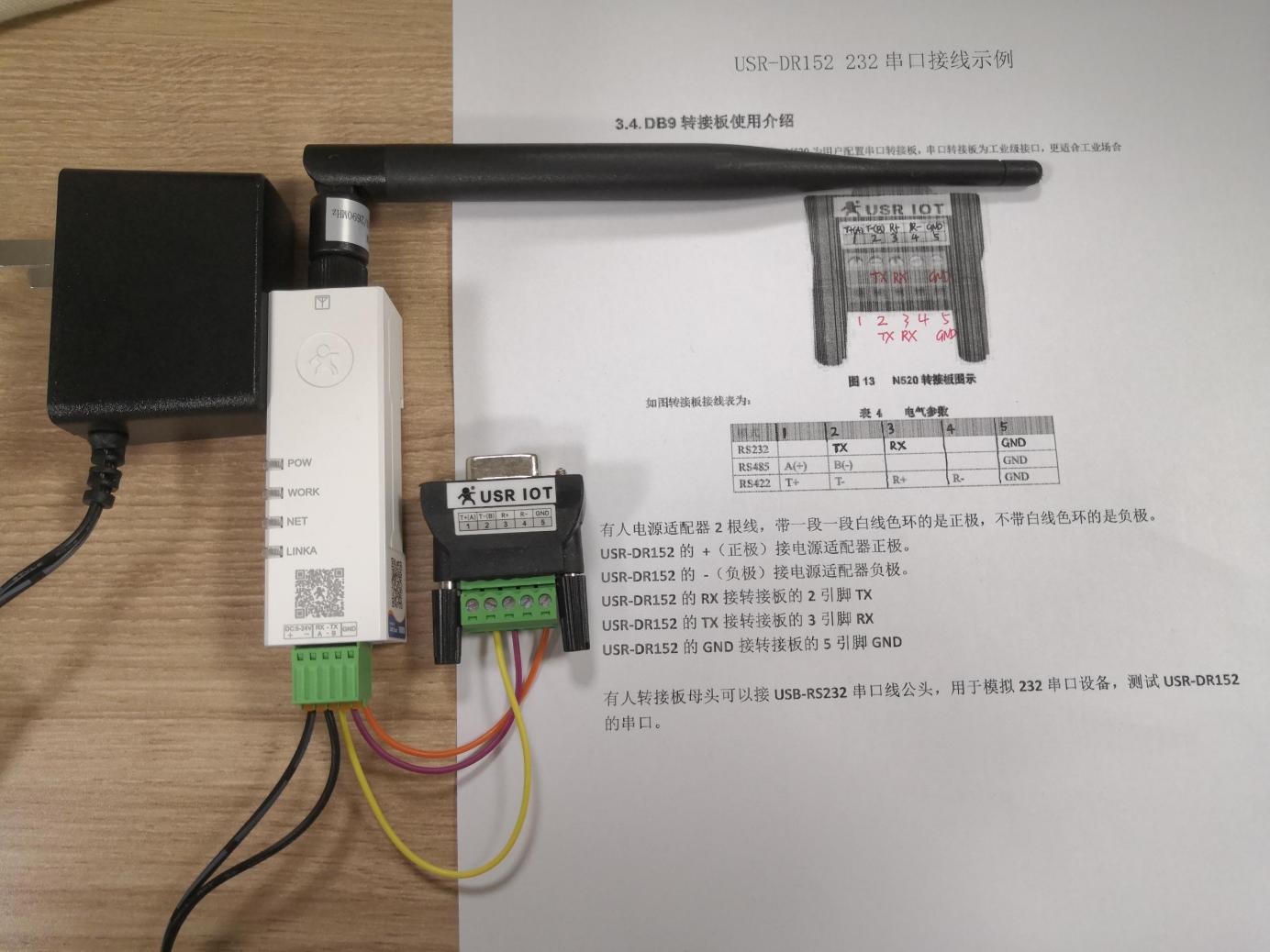

2、硬件连接
有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。
USR-DR152的 +(正极)接电源适配器正极。
USR-DR152的 -(负极)接电源适配器负极。

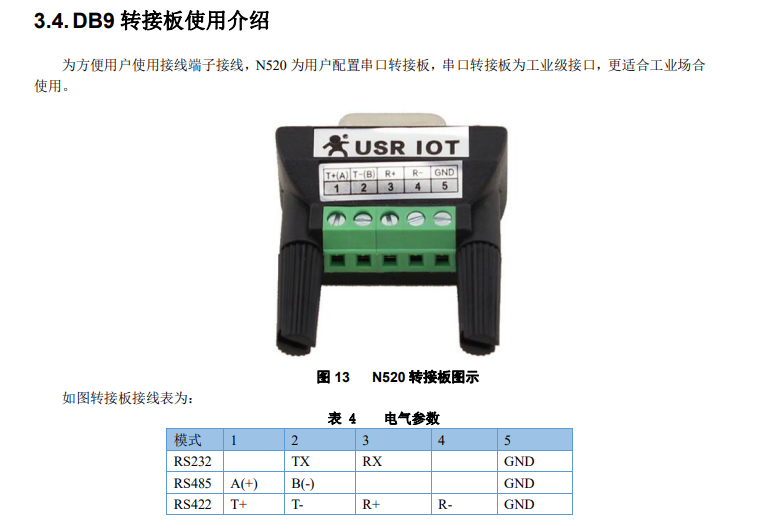

USR-DR152的RX接转接板的2引脚TX
USR-DR152的TX接转接板的3引脚RX
USR-DR152的GND接转接板的5引脚GND
有人转接板母头可以接USB-RS232串口线公头,用于模拟232串口设备,测试USR-DR152的串口。
3、查看端口号

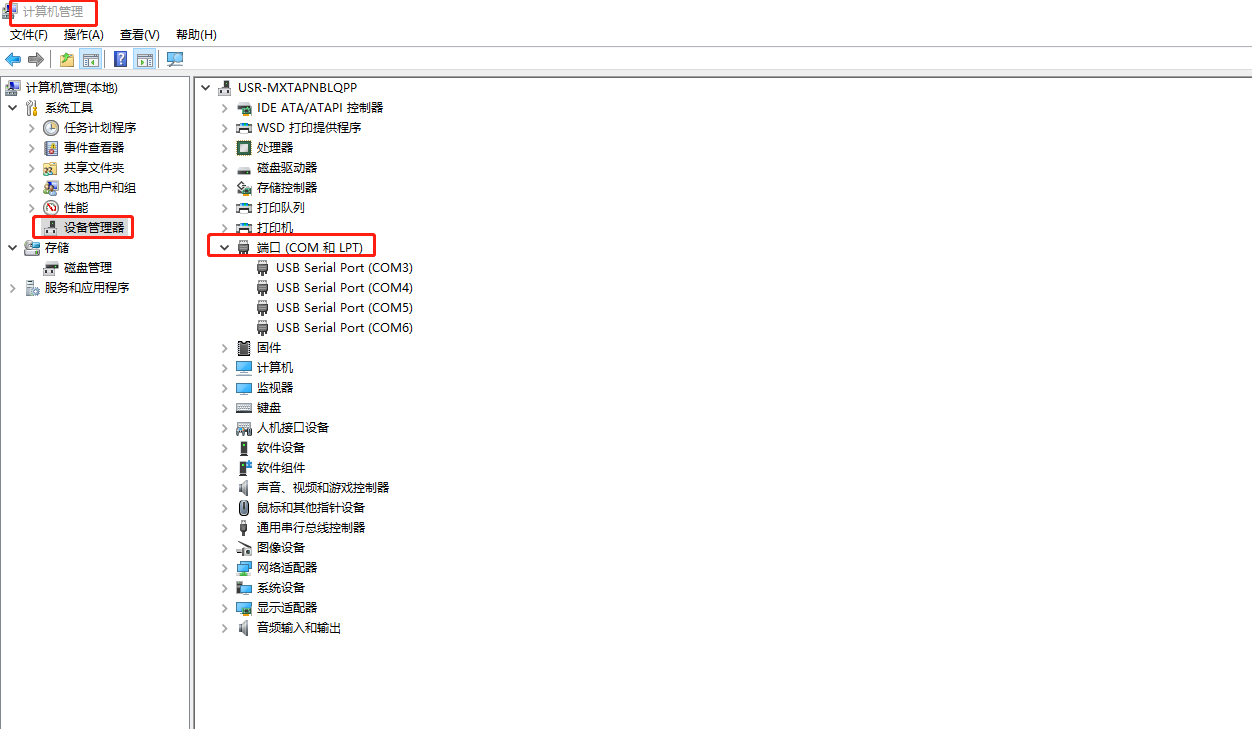

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR152的USB-RS232串口线COM口号,COM3。
三、USR-DR152串口配置

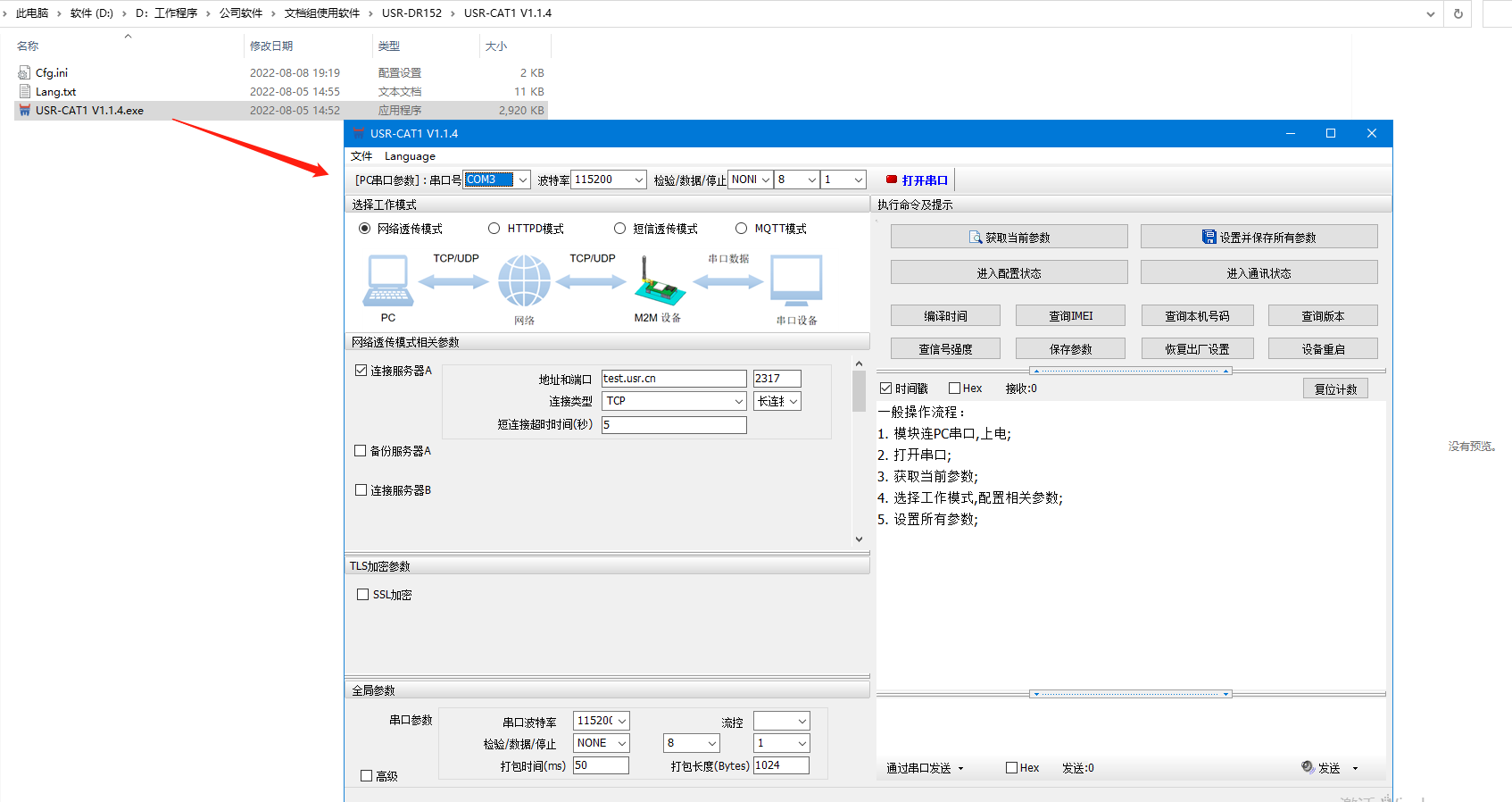

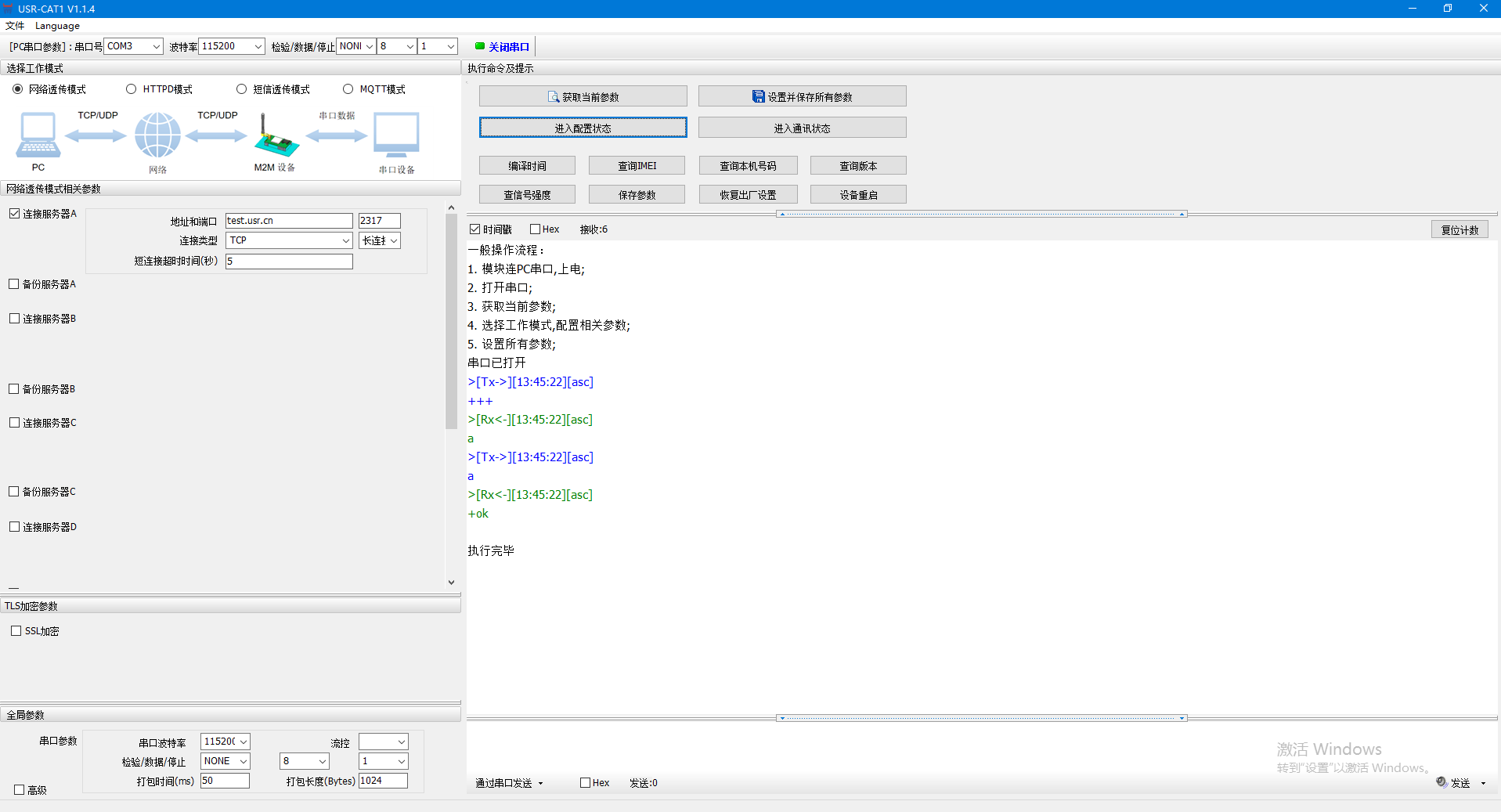

1、打开USR-DR152设置软件USR-CAT1 V1.1.4.exe
2、打开USB-RS232串口线COM口,设置软件波特率和USR-DR152波特率一致,点击进入配置状态。

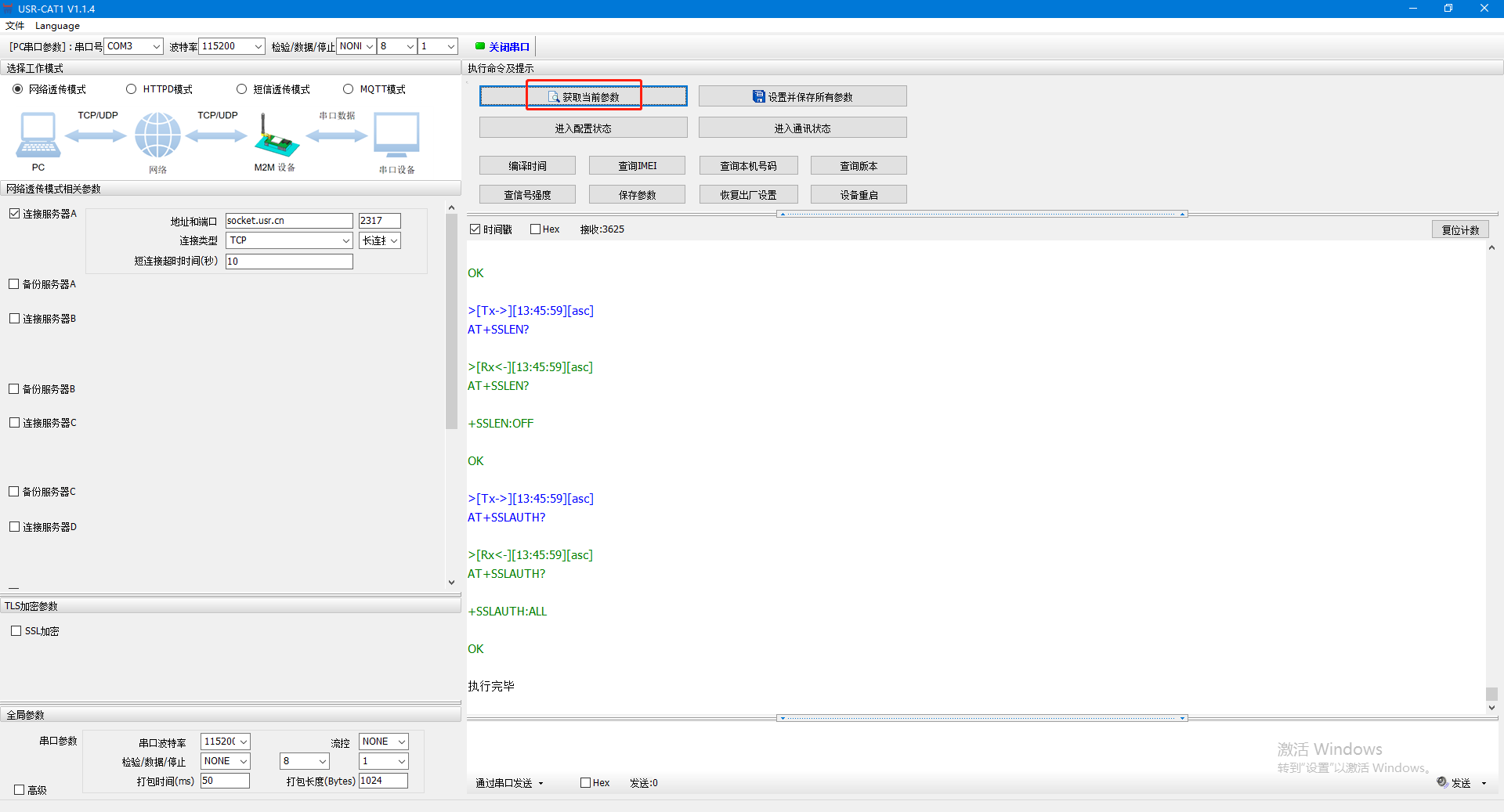

3、点击获取当前参数

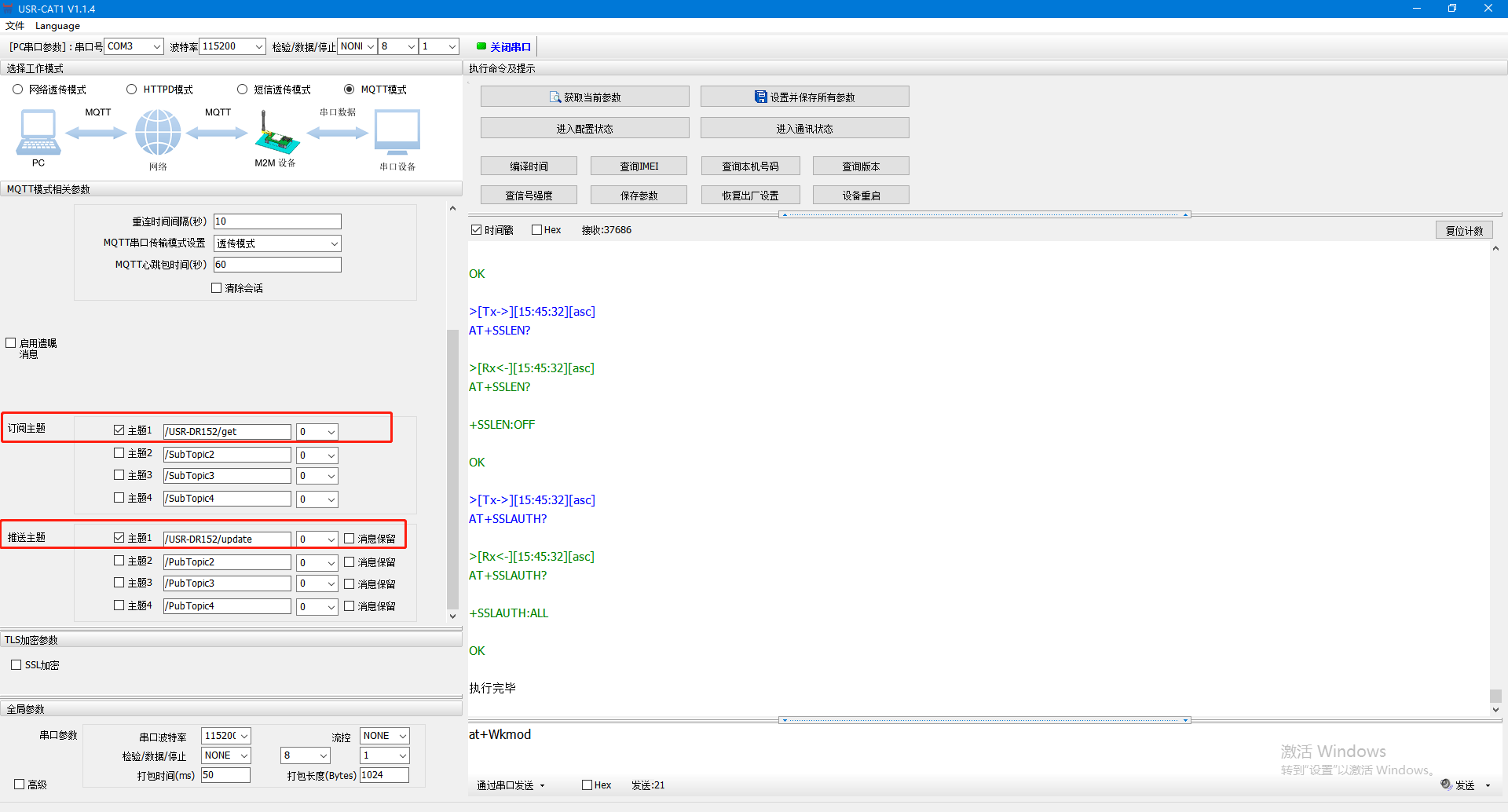

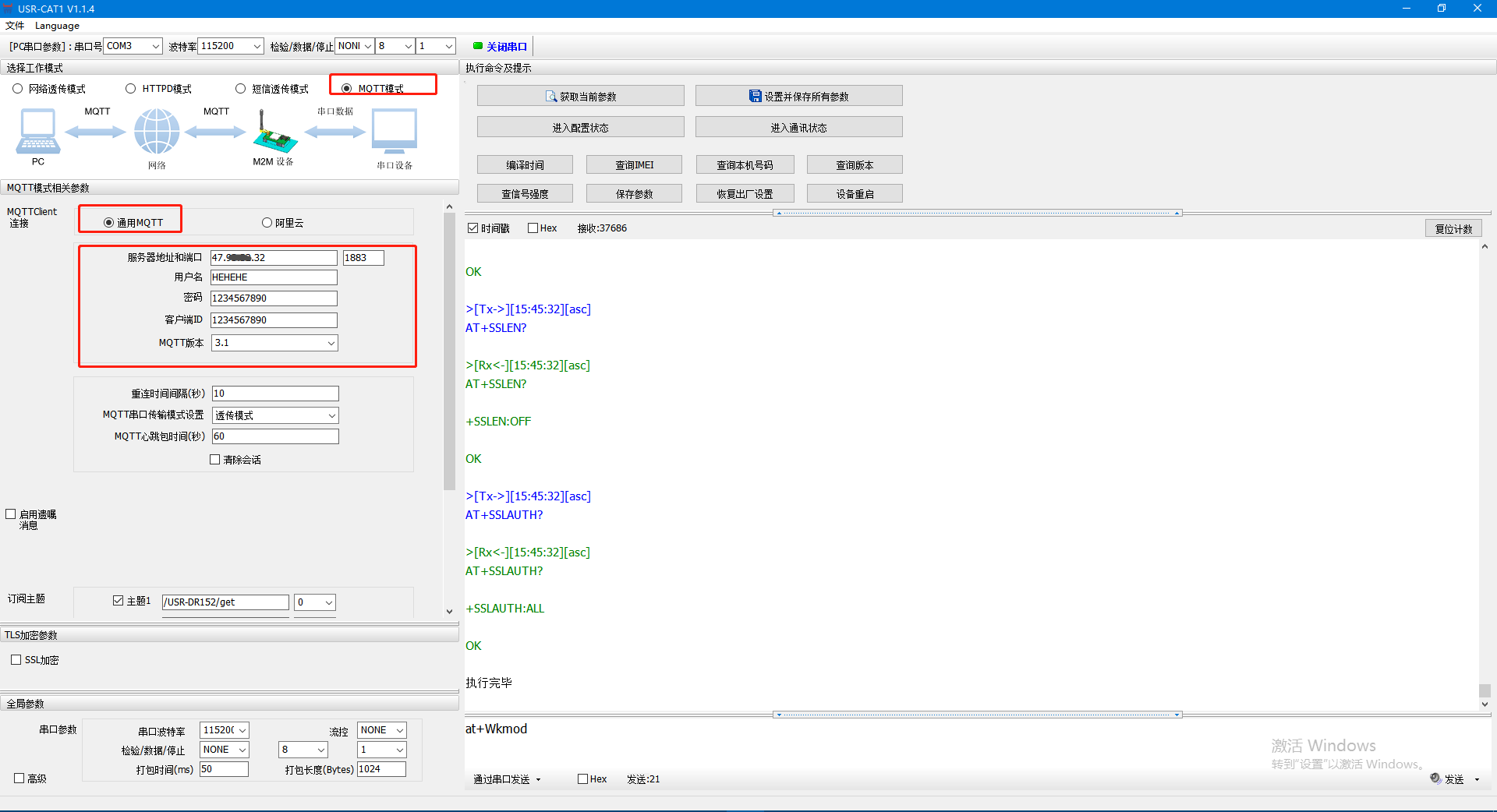

4、设置MQTT模式参数
(1)选择MQTT模式
(2)选择通用MQTT
(3)服务器地址和端口:填要连接的MQTT服务器地址,端口用了1883
(4)用户名:填MQTT服务器的用户名
(5)密码:填MQTT服务器的密码
客户端ID:填USR-DR152做客户端的ID,自定义1234567890。注意不要用默认值。不要和MQTTfx软件一样的客户端ID。
(6)订阅主题:勾选主题1,填写/USR-DR152/get
(7)推送主题:勾选主题1,填写/USR-DR152/update

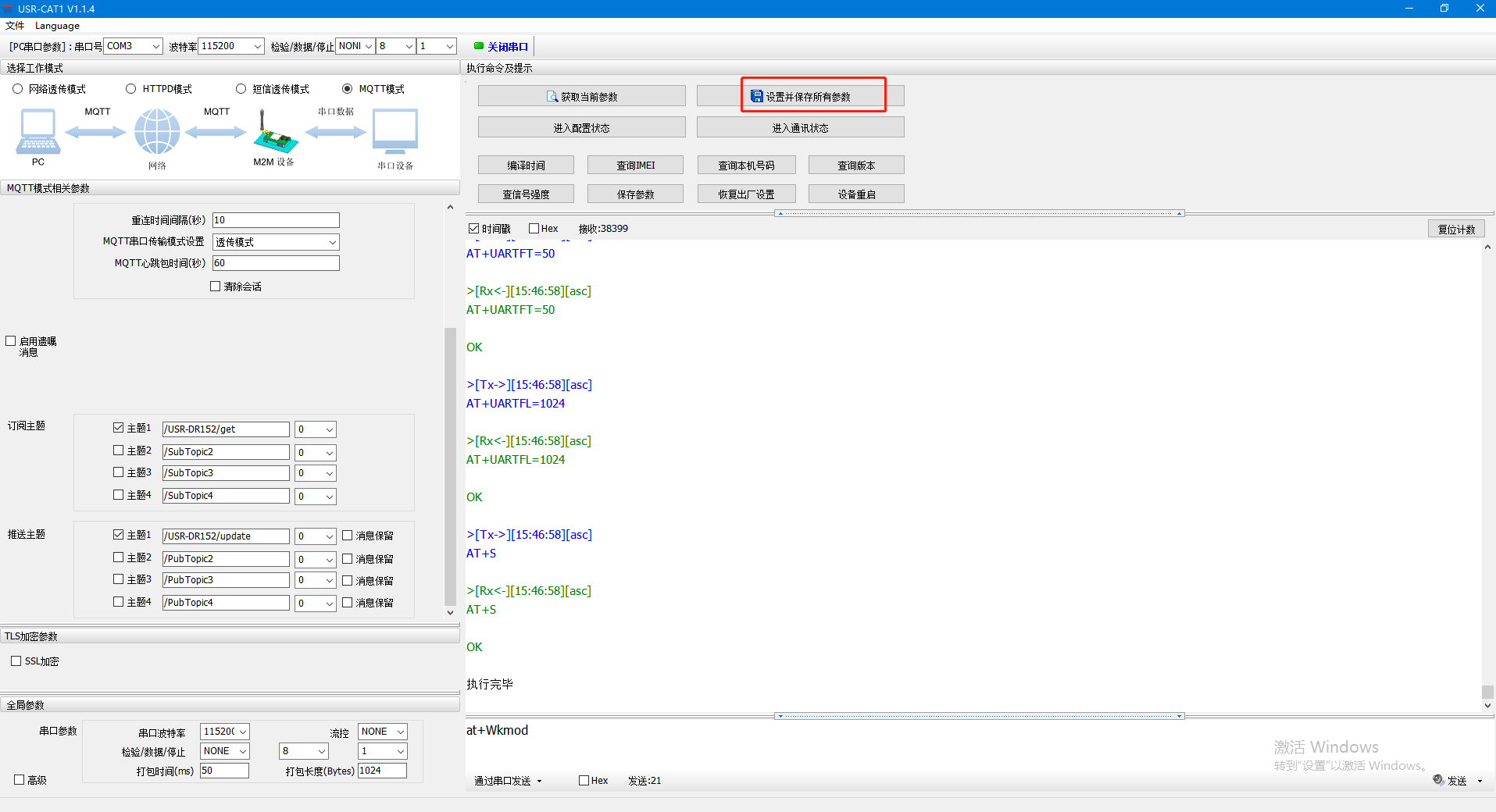

5、设置软件点击设置并保存所有参数
6、设置软件点击关闭串口
四、MQTT.fx软件连接MQTT服务器

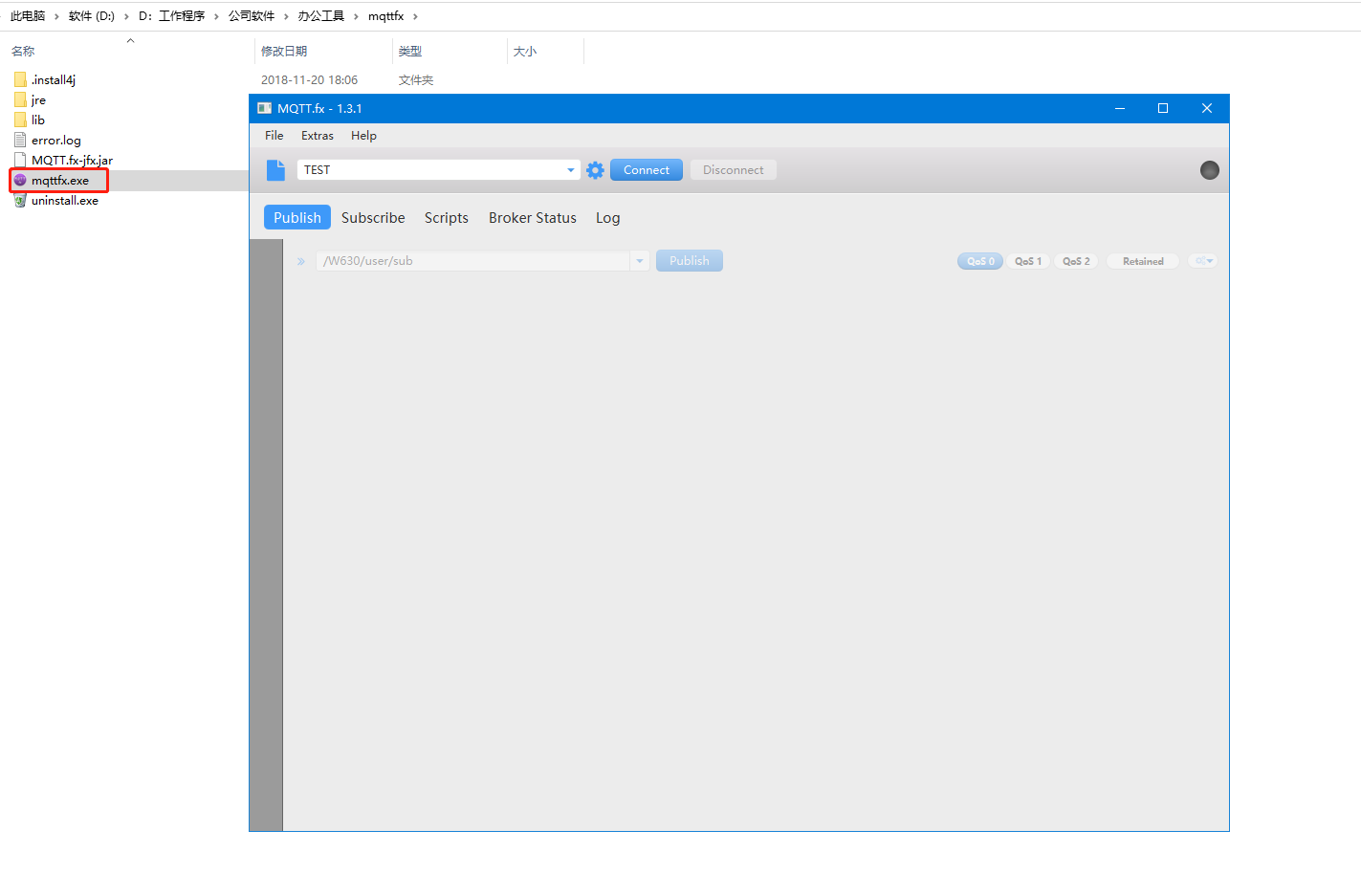

1、打开MQTT.fx软件

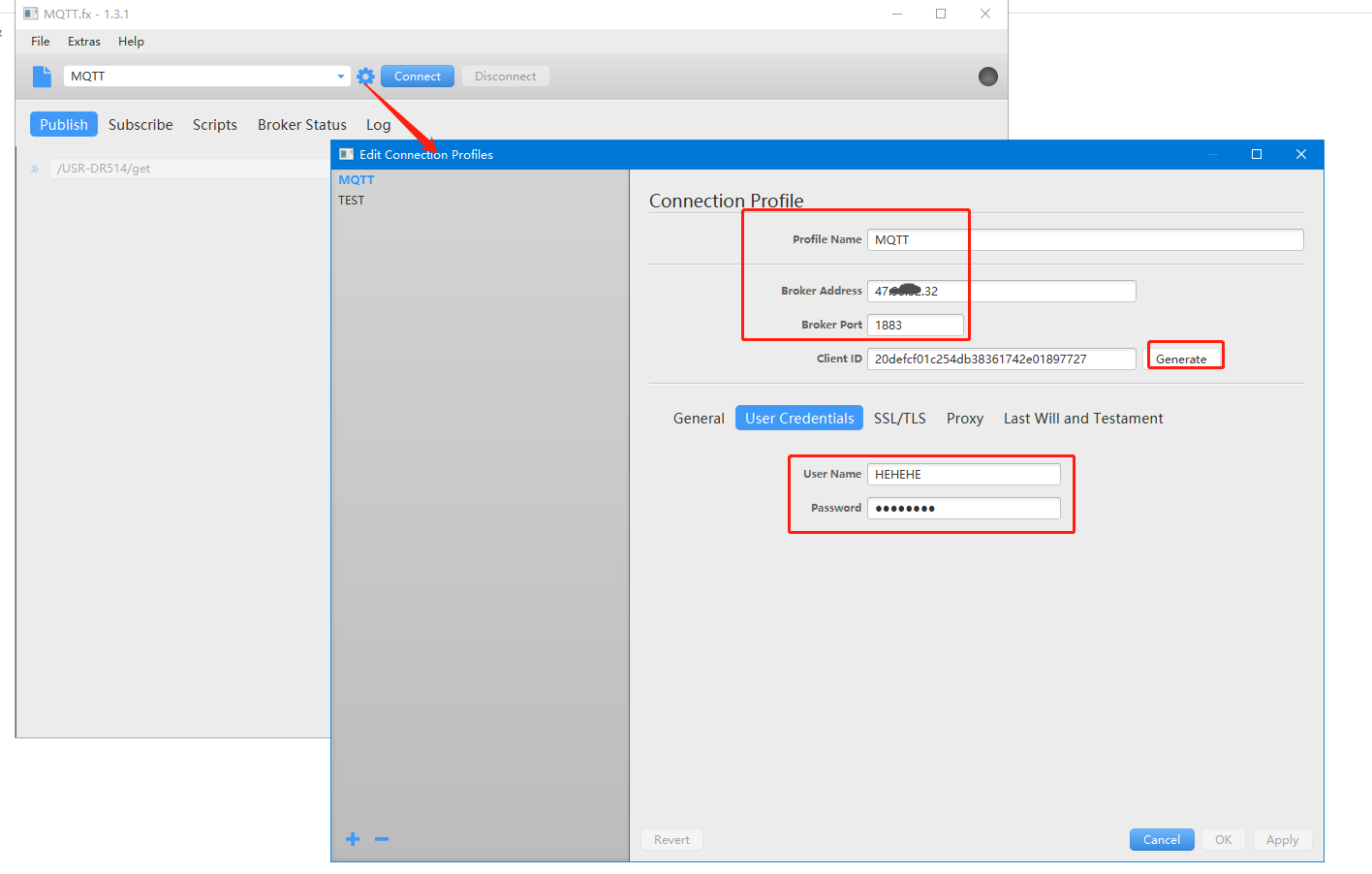

2、建一个新的配置文件做另一个MQTT客户端
(1)配置文件名自定义用MQTT
(2)服务器地址填和USR-DR152连接的同一个MQTT服务器地址
(3)端口填MQTT服务器端口1883
(4)Client ID(客户端ID)可以点击后面的Generate自动创建,注意和USR-DR152的客户端ID不要一样,如果相同会冲突。
(5)点击User Credentials,User NAME输入MQTT服务器的用户名,Password输入MQTT服务器的密码。
(6)所有参数设置完成之后,点击Apply应用。
3、MQTT.fx软件选择新建的客户端MQTT,点击Connect连接

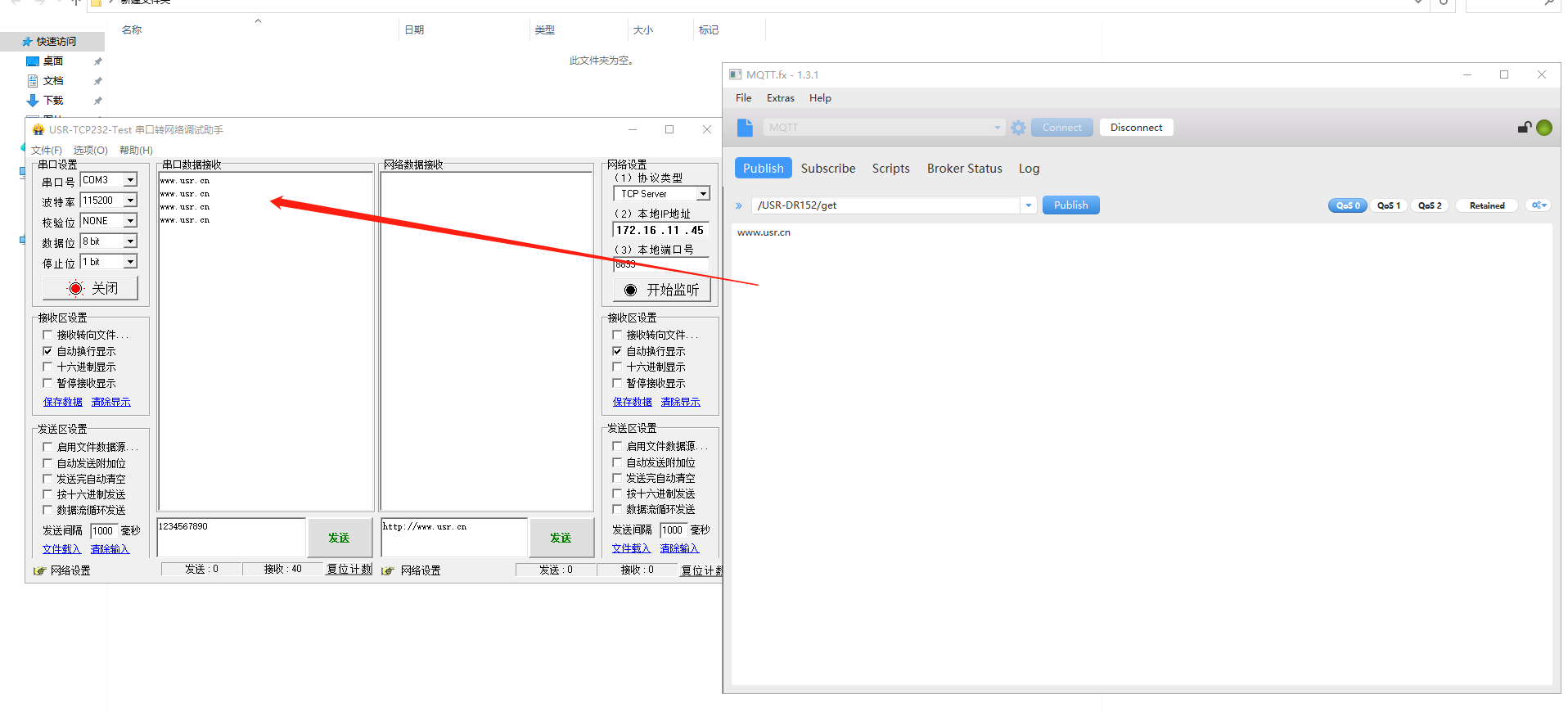

4、MQTT.fx软件推送,USR-DR152订阅测试
(1)打开USR-TCP232-TEST串口助手,打开USR-DR152接的USB串口线COM口,COM3。

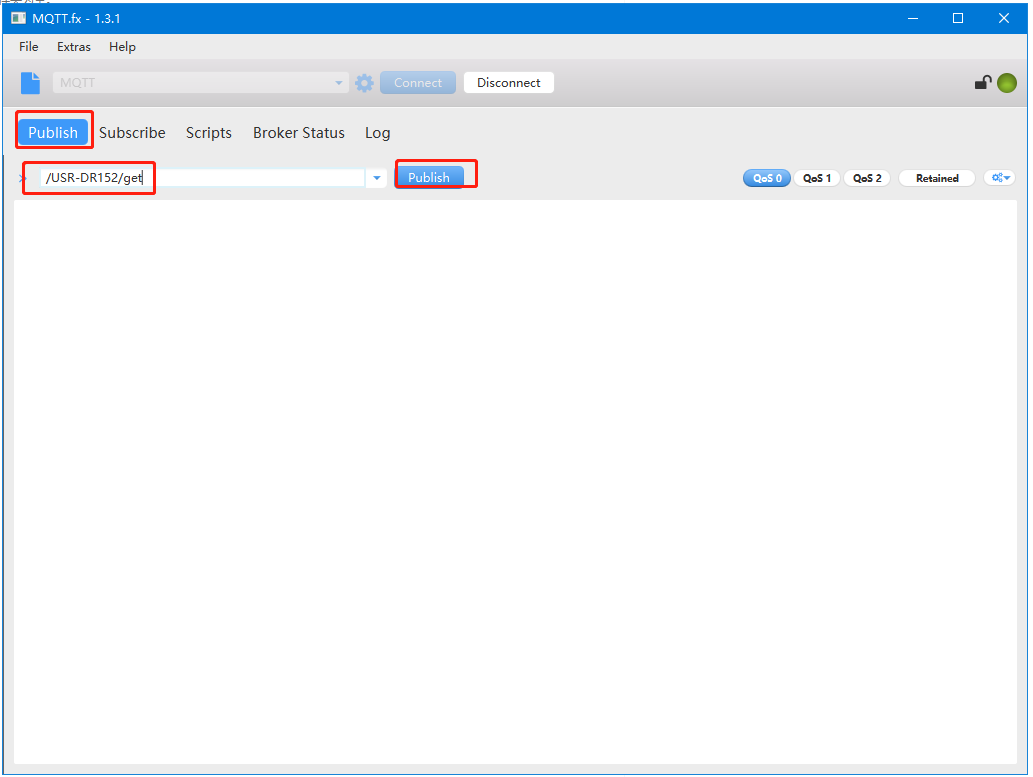

(2)MQTT.fx软件点击Publish,输入/USR-DR152/get,在下面的发送框输入数据www.usr.cn,点击Publish发送给USR-DR152串口,串口助手接收数据www.usr.cn

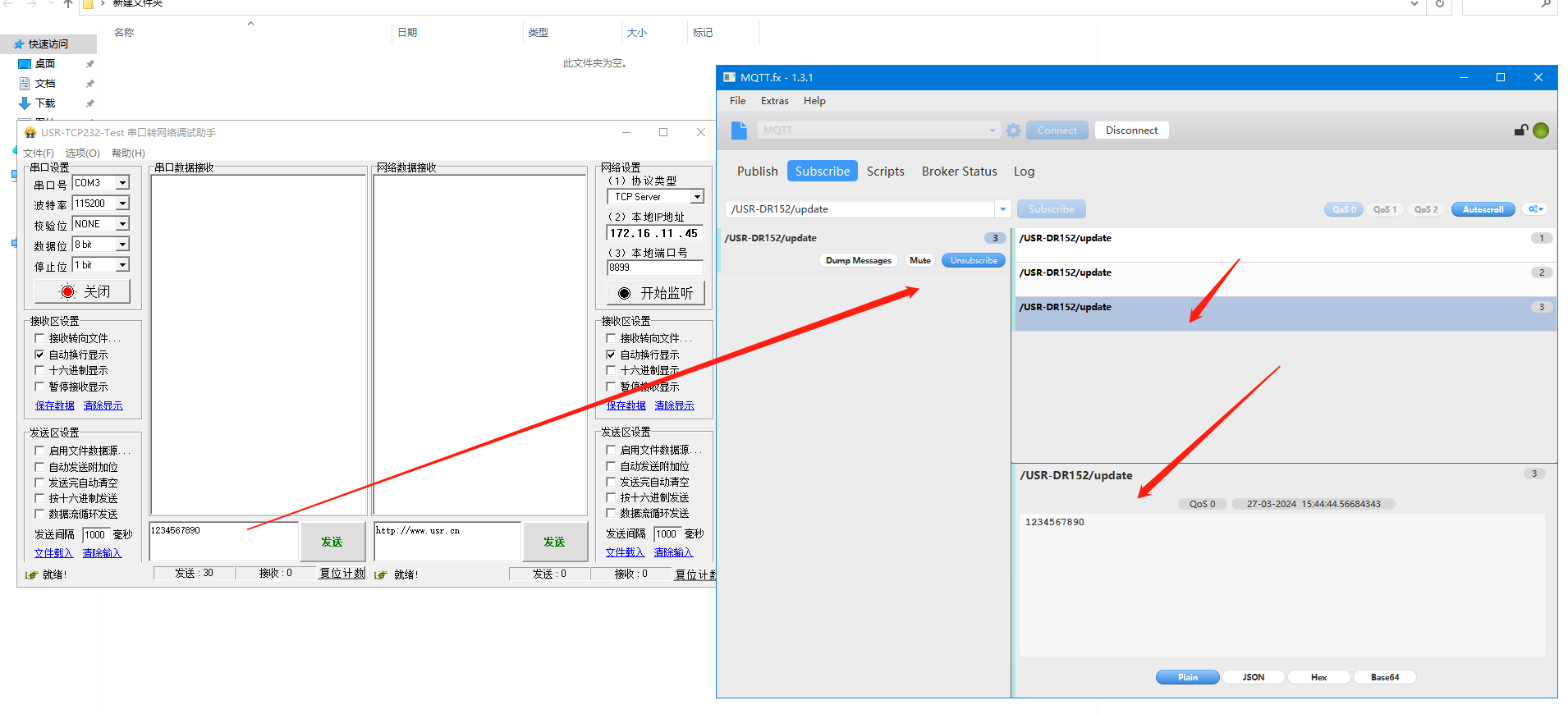

5、USR-DR152软件推送,MQTT.fx订阅测试
(1)打开USR-TCP232-TEST串口助手,打开USR-DR152接的USB串口线COM口,COM3。

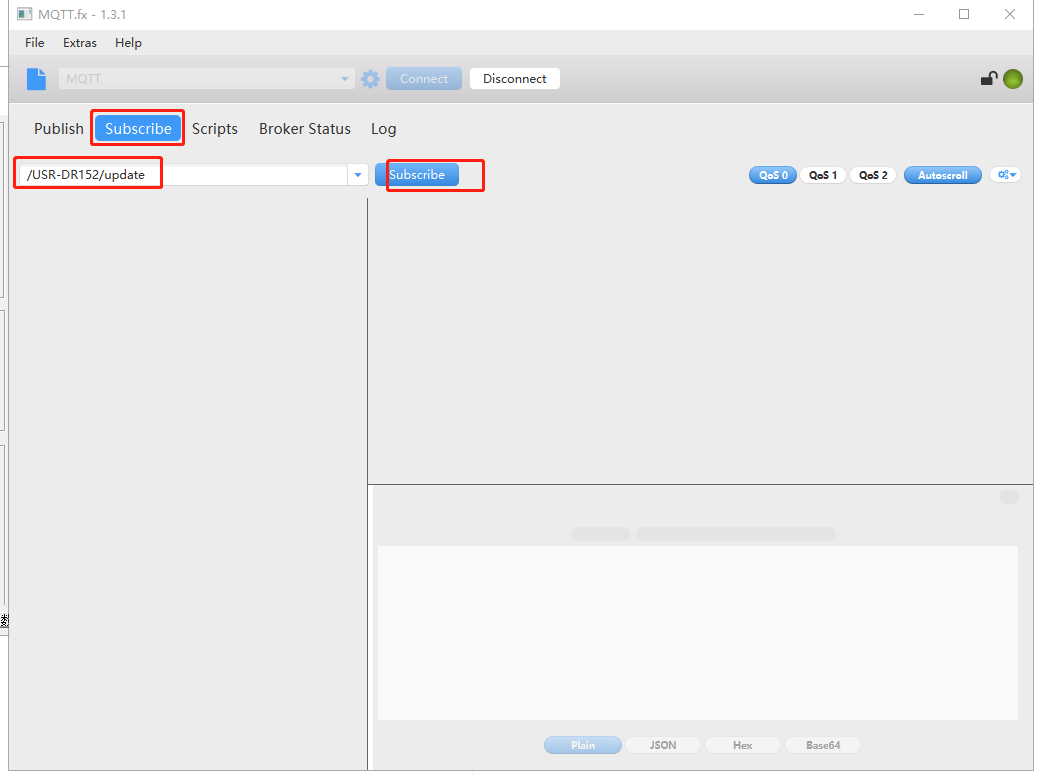

(2)MQTT.fx软件点击Subscribe,输入/USR-DR152/update,点击后面的Subscribe。
(3)串口助手发送框输入数据1234567890,发送给MQTT.fx软件,点击MQTT.fx软件的每一条/USR-DR152/update,可以看到接收的数据1234567890
编写人:金志方 编写日期:2024-04-02
审核人:金志方 审核日期:2024-04-07
订正版本:V1.0 订正内容:初稿
