USR-DR154 MQTT模式连接阿里云示例
2024-05-09



USR-DR154 MQTT模式连接阿里云示例


备注:USR-DR154支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html

USR-DR154 设置软件(新):https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

阿里云地址https://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1015474566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd

二、硬件连接

1、所需物品

USR-DR154 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

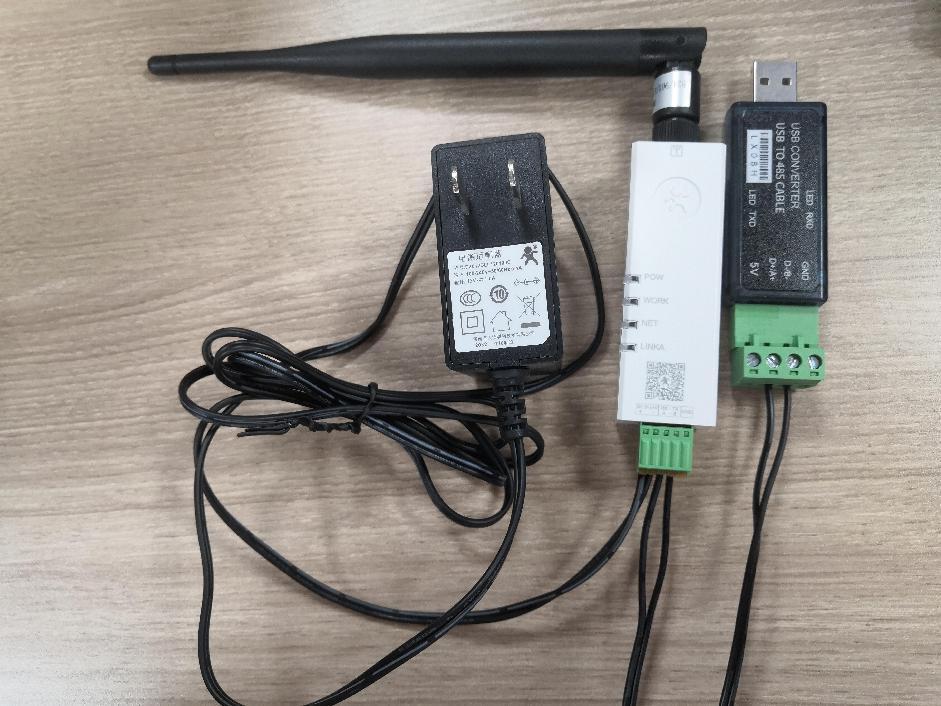

2、硬件连接

有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。

USR-DR154的 +(正极)接电源适配器正极。

USR-DR154的 -(负极)接电源适配器负极。

USR-DR154的A接USB-RS485串口线的A

USR-DR154的B接USB-RS485串口线的B

GND不用接。

USB-RS485串口线USB口接电脑USB口,用于模拟485串口设备,测试USR-DR154的串口。

3、查看端口号

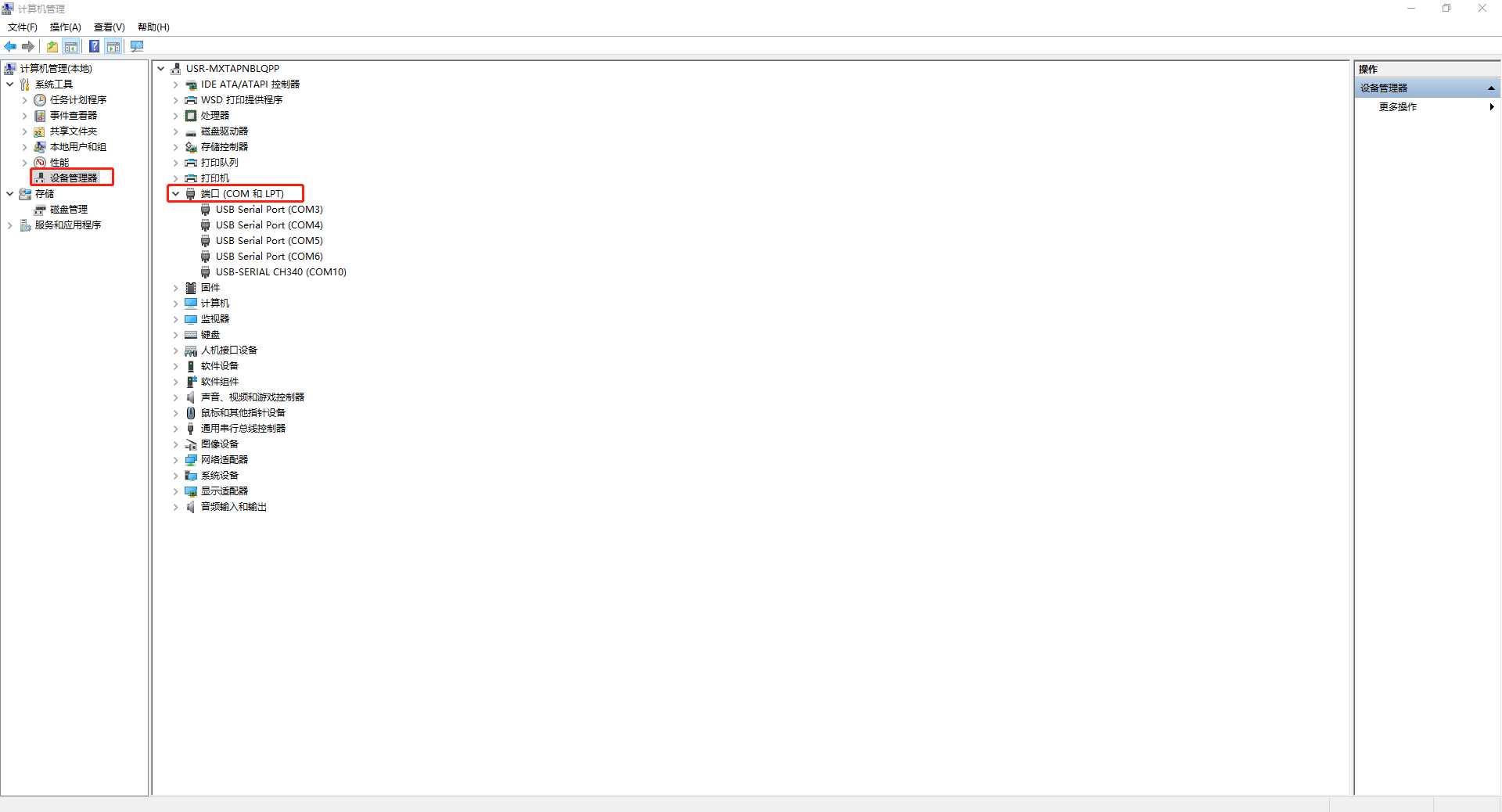

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR154的USB-RS485串口线COM口号,COM10。

三、阿里云设置

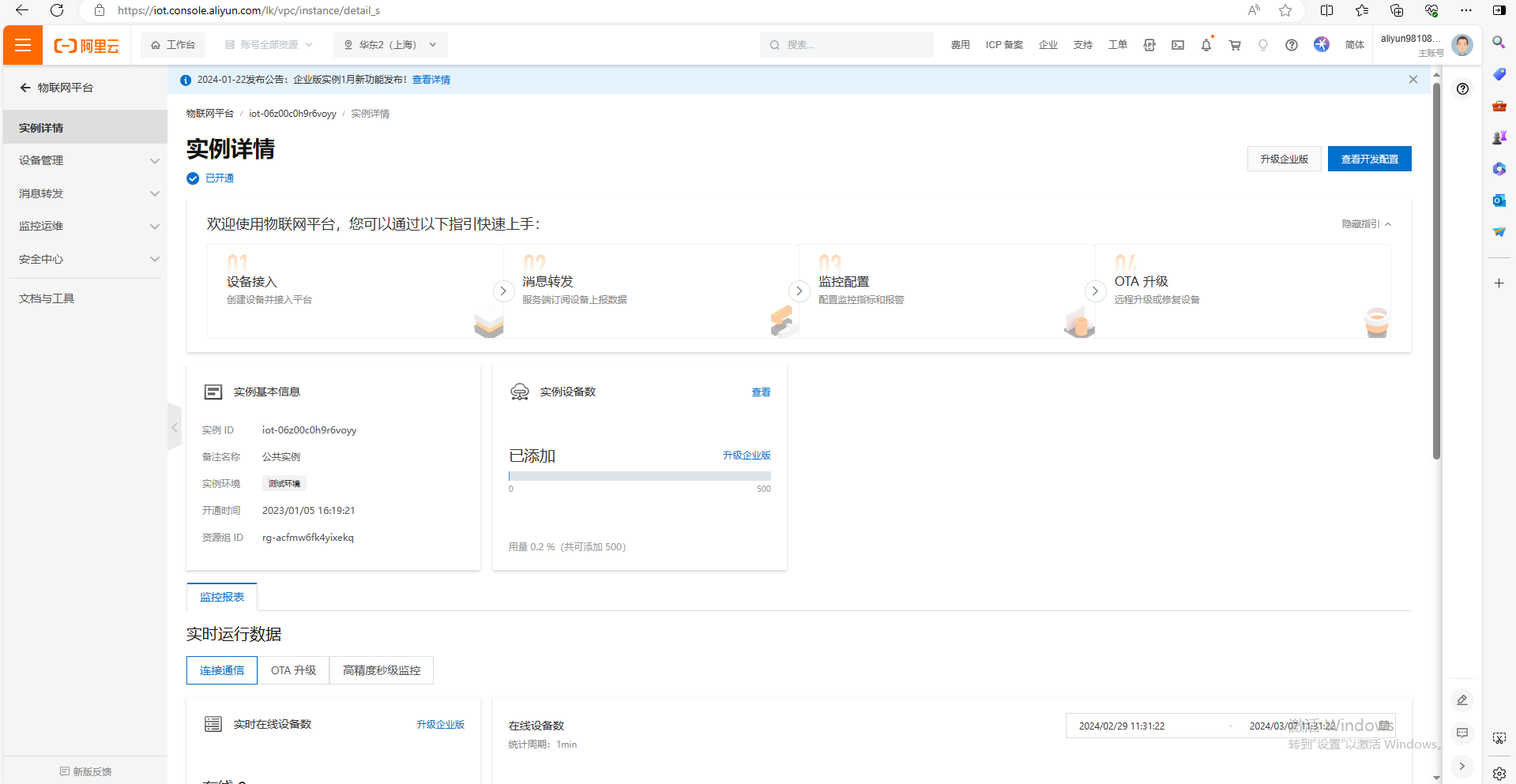

1、登陆阿里云平台,找到物联网平台,这里用的连接公共实例

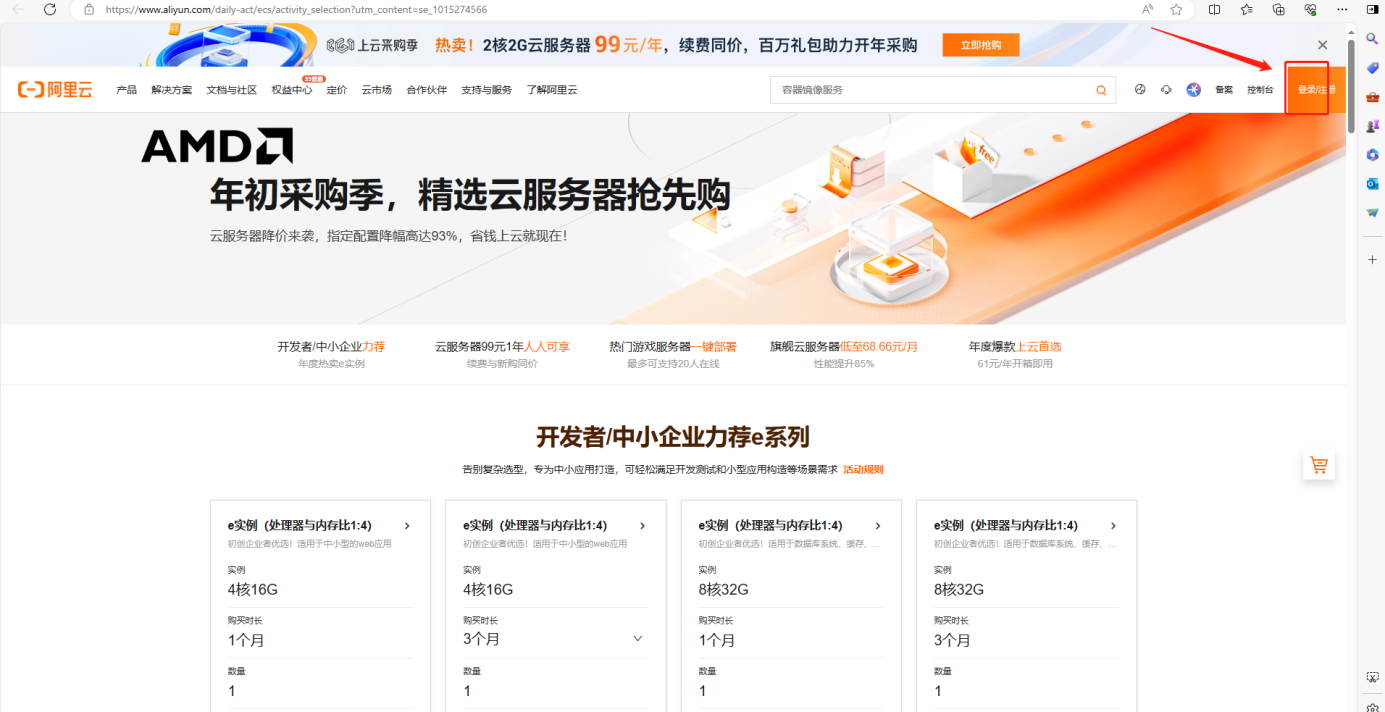

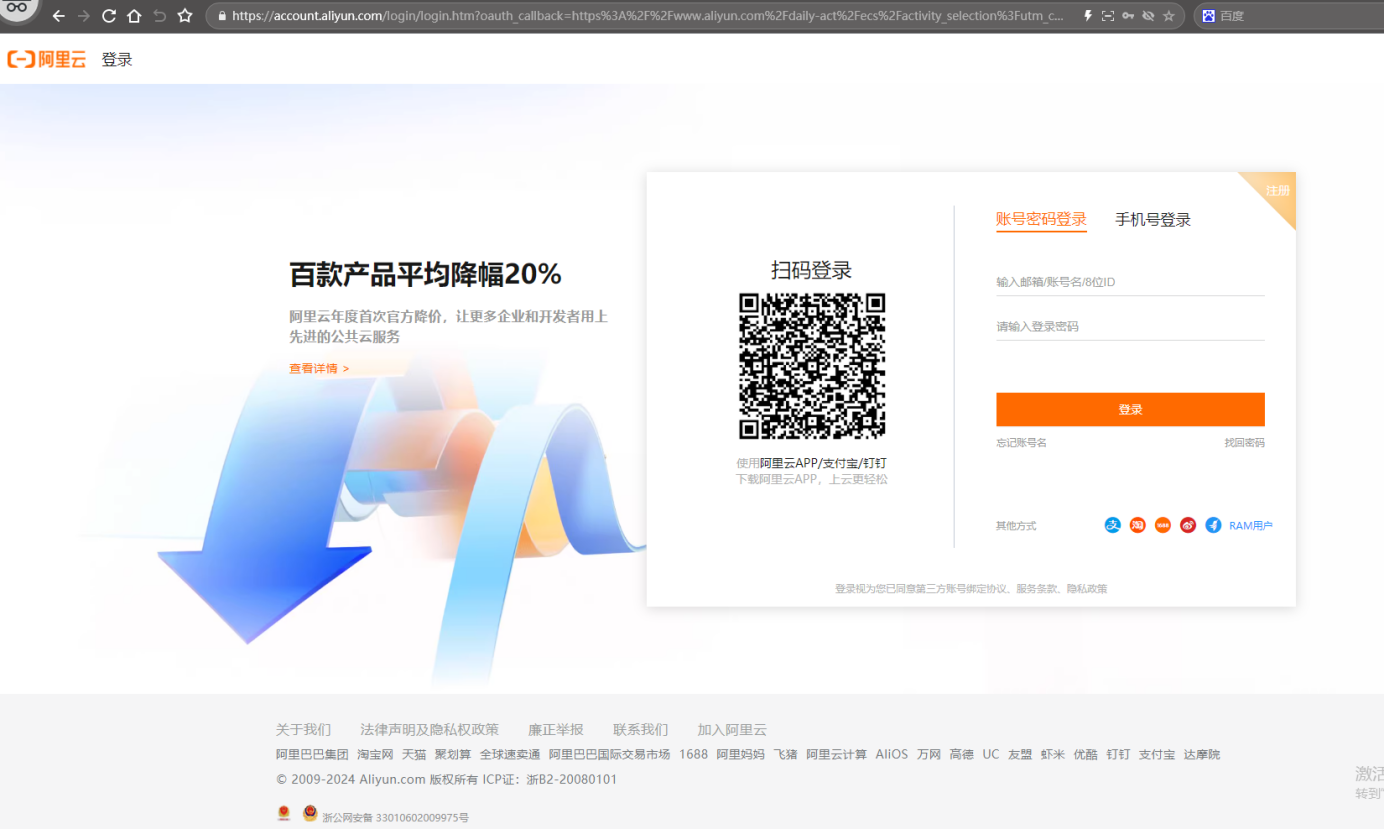

(1)登陆阿里云平台

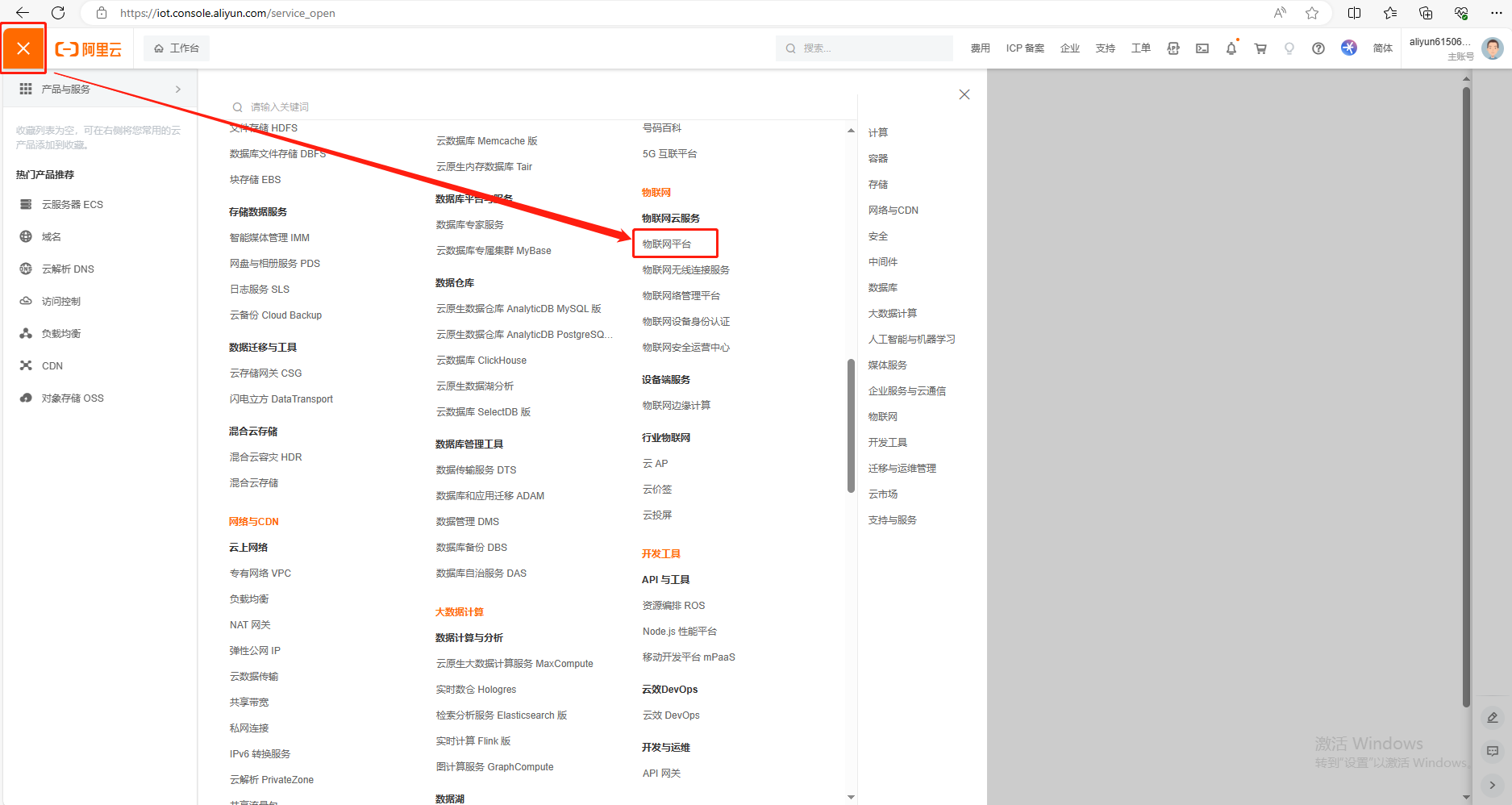

(2)找到物联网平台

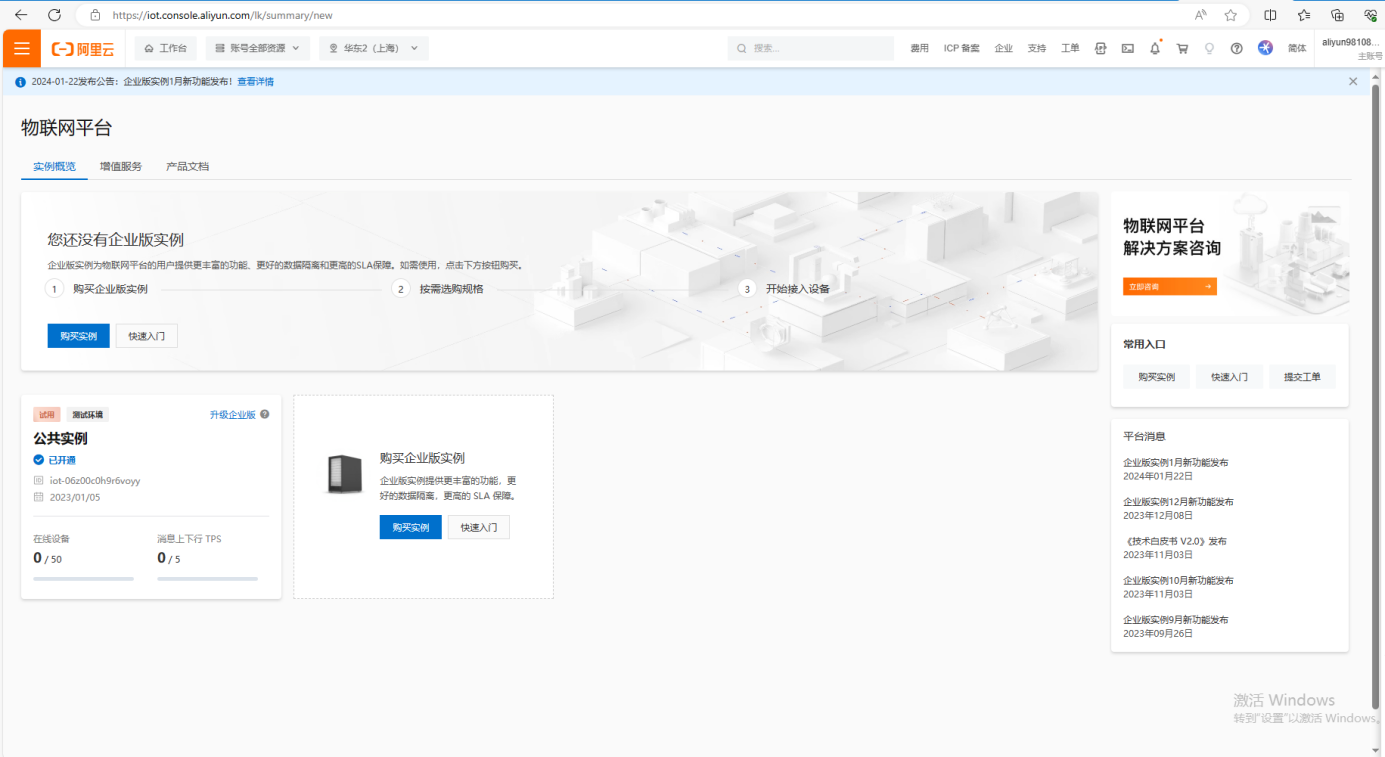

(3)开通连接公共实例

2、创建产品

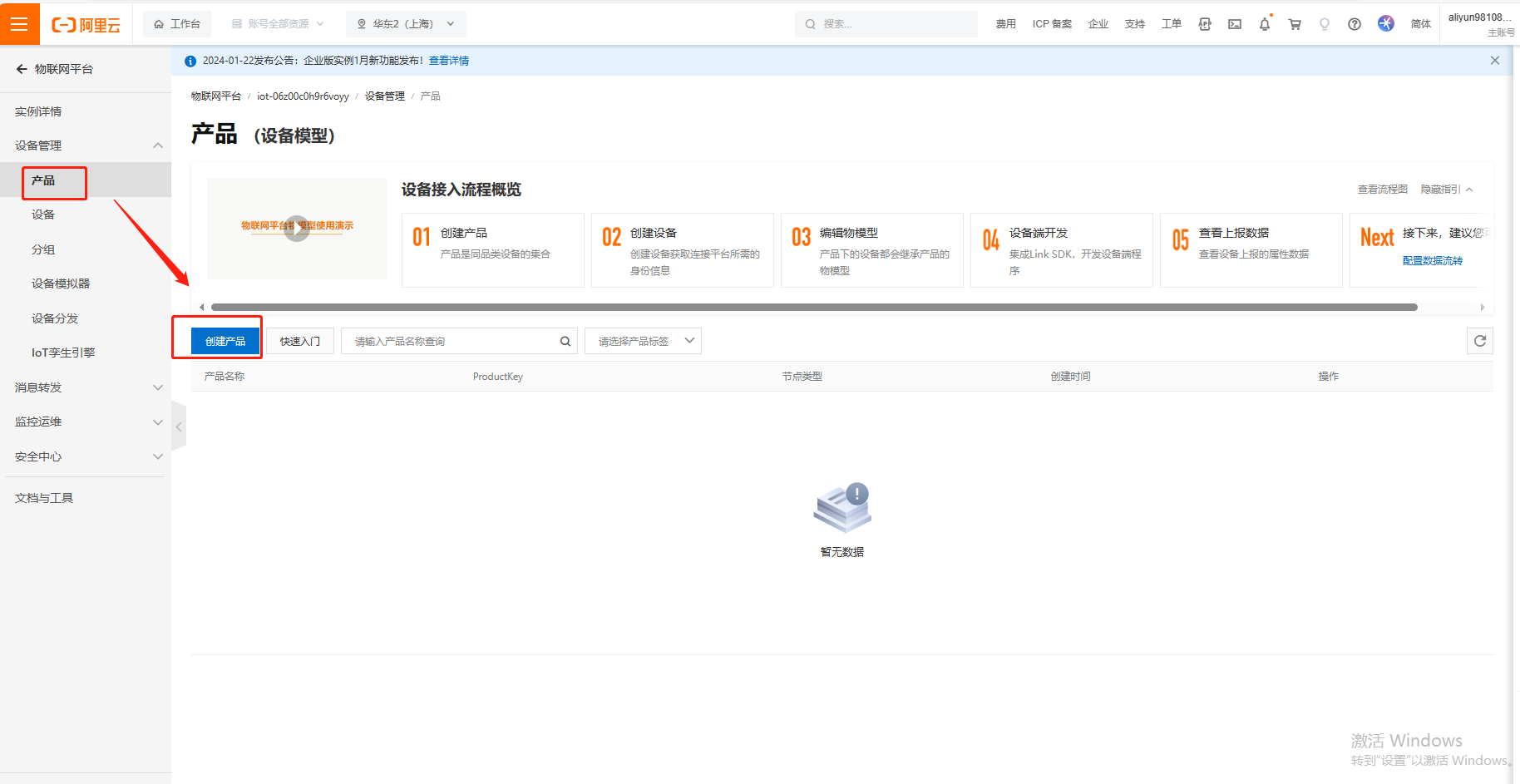

(1)点击产品,点击创建产品

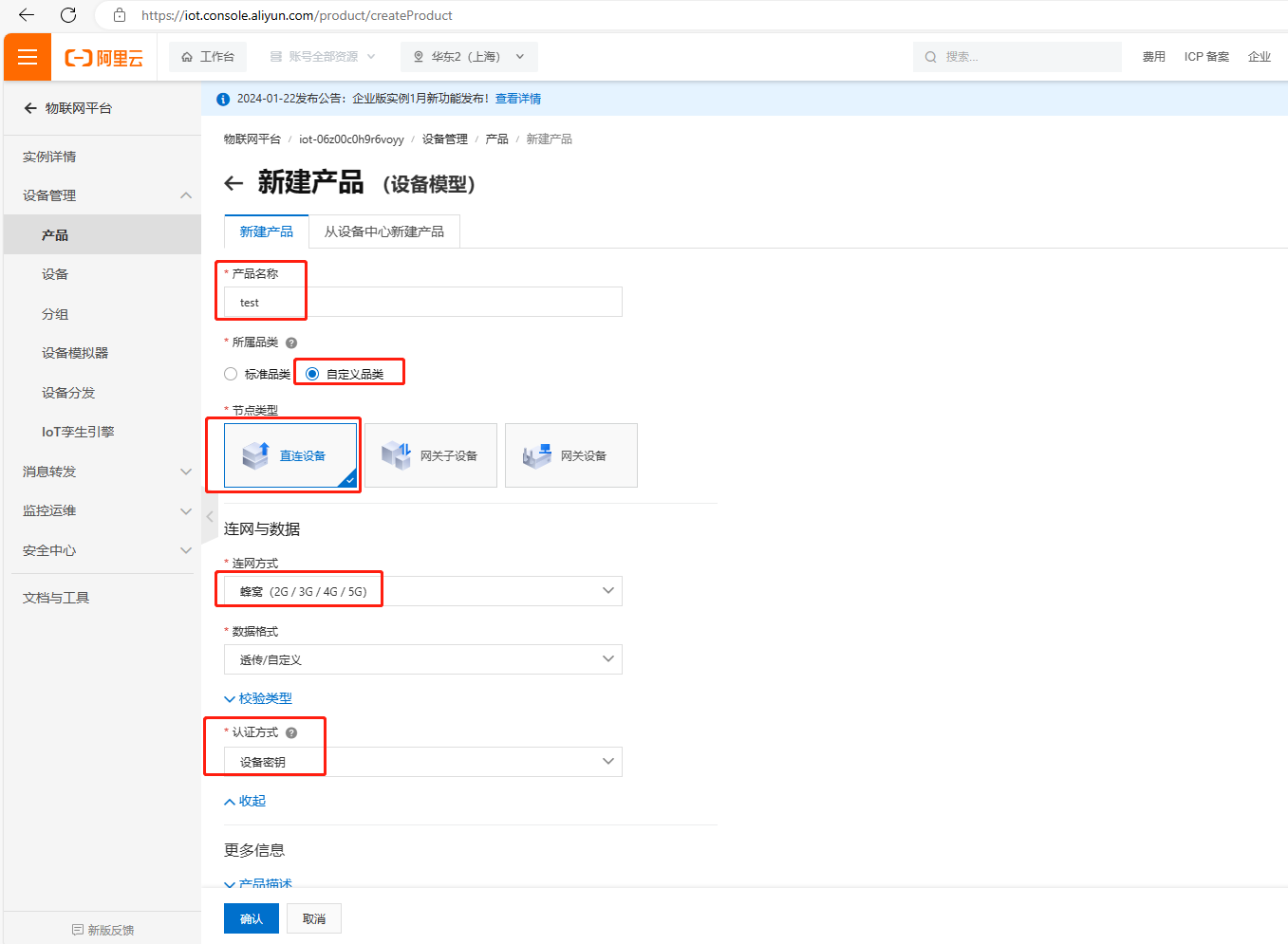

(2)新建产品信息,依次填写:

产品名称举例test——所属品类选择自定义品类——节点类型选择直连设备——联网与数据联网方式选择蜂窝(2G/3G/4G/5G)——数据格式选择透传/自定义——认证方式选择设备秘钥——点击确定,完成创建产品。

3、查看产品Topic

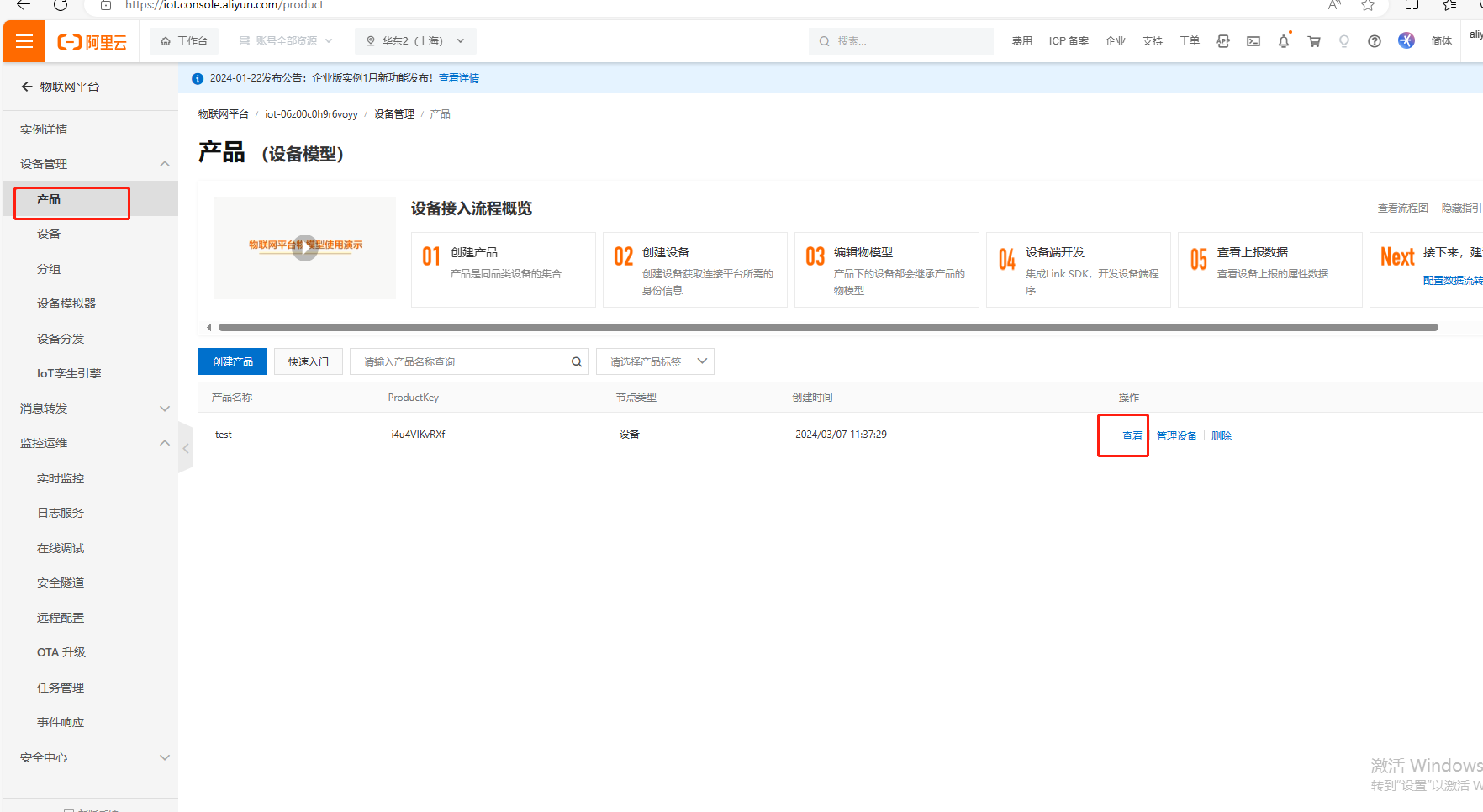

(1)点击产品,点击查看

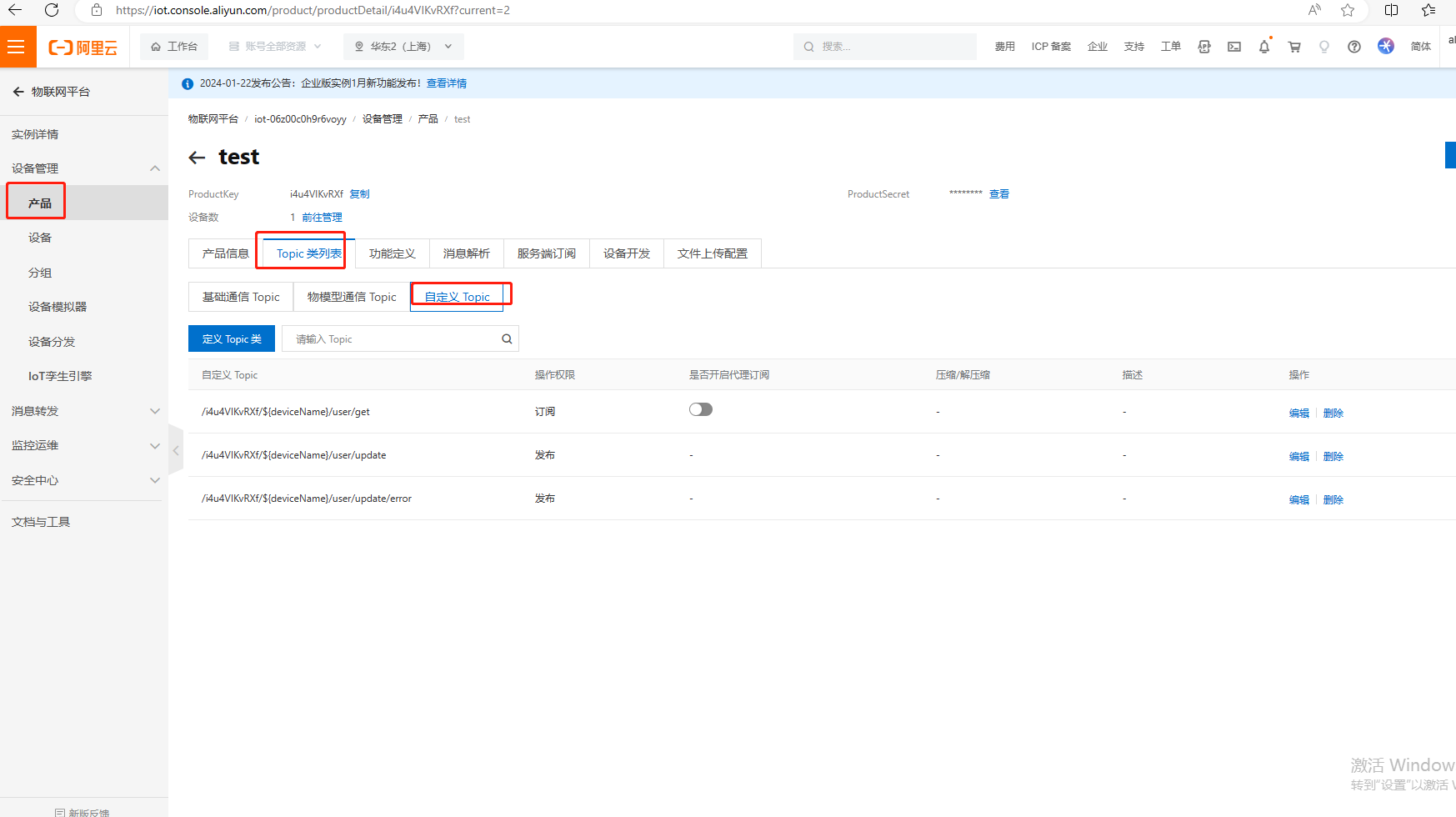

(2)点击Topic类列表,点击自定义Topic,找到订阅和发布

设置USR-DR154的MQTT参数,需要按照以下方法设置订阅和发布主题。

数据订阅测试:将订阅的主题/i4u4VIKvRXf/USR-DR154/user/get填写到USR-DR154订阅的主题配置中去(注意将原主题中的${deviceName}替换为USR-DR154(本产品的DeviceName));

数据发布测试:将发布的主题/i4u4VIKvRXf/USR-DR154/user/update填写到USR-DR154推送的主题配置中去(注意将原主题中的${deviceName}替换为USR-DR154(本产品的DeviceName));

4、添加设备

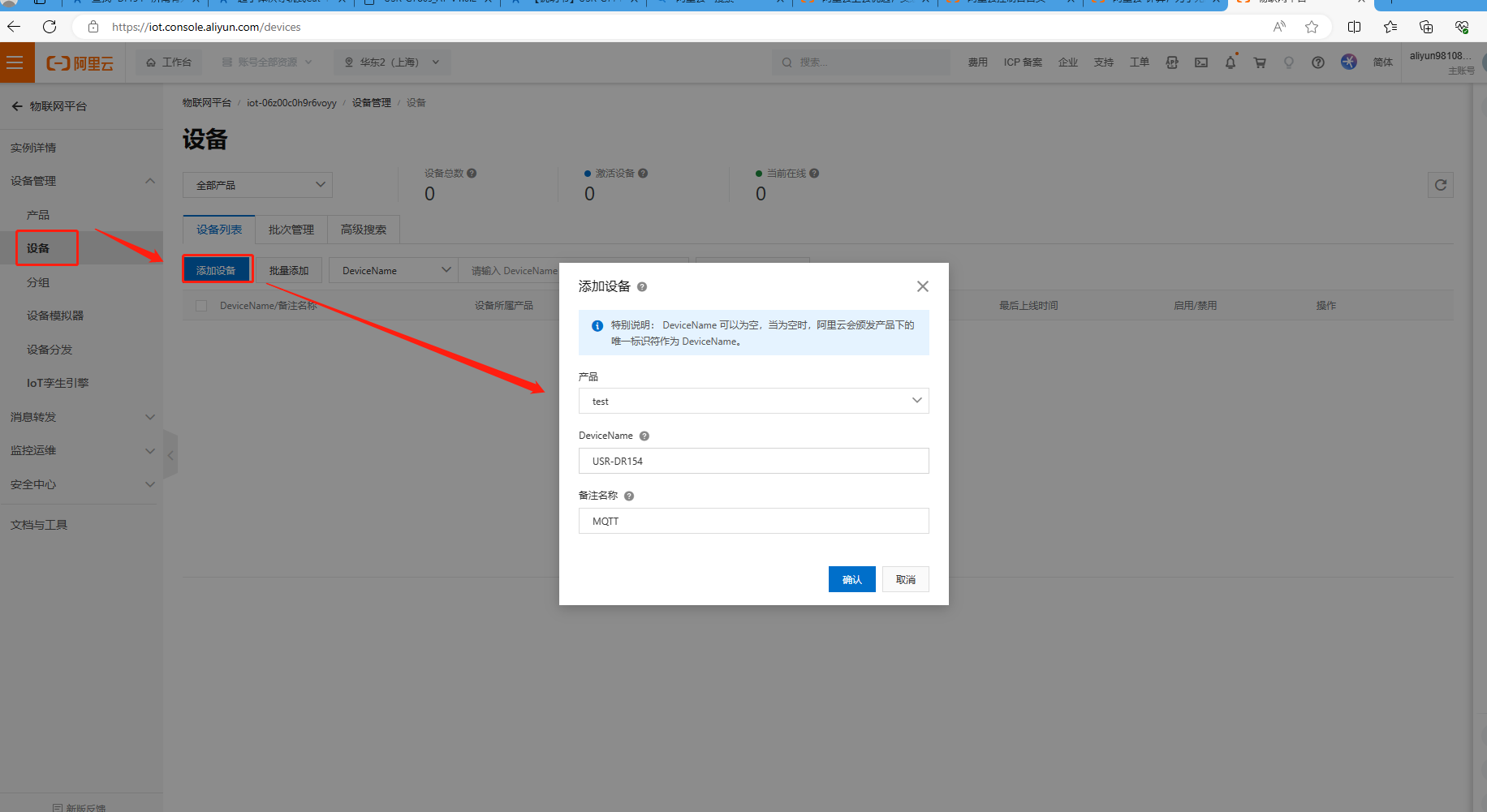

(1)产品创建成功后,添加设备。点击设备,点击添加设备,产品名举例填test,DeviceName填USR-DR154,备注名称填MQTT,点击确认。

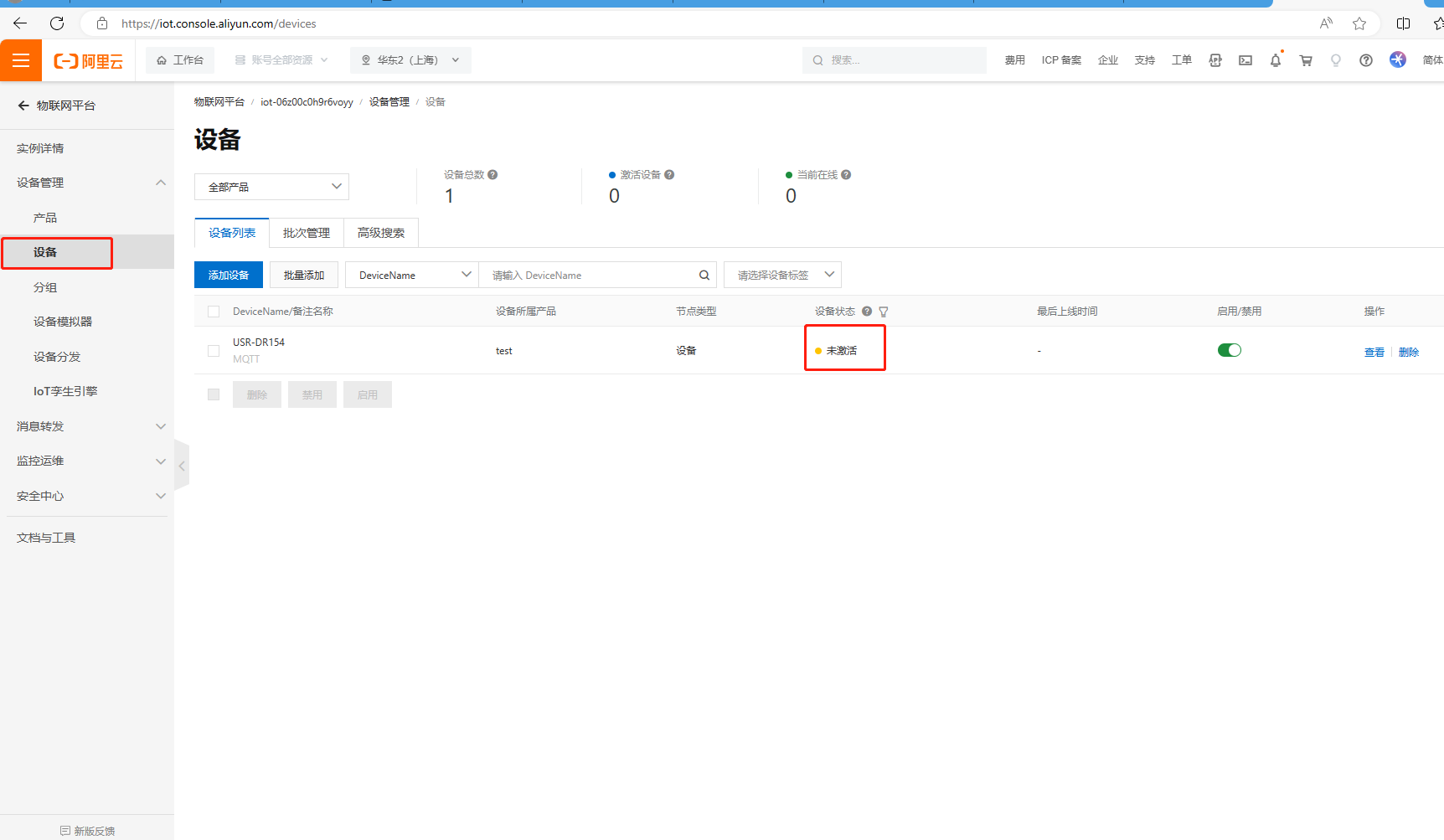

(2)添加完设备,如下图展示,设备状态是未激活,等设置完USR-DR154的MQTT连接阿里云参数之后,设备状态才显示在线。

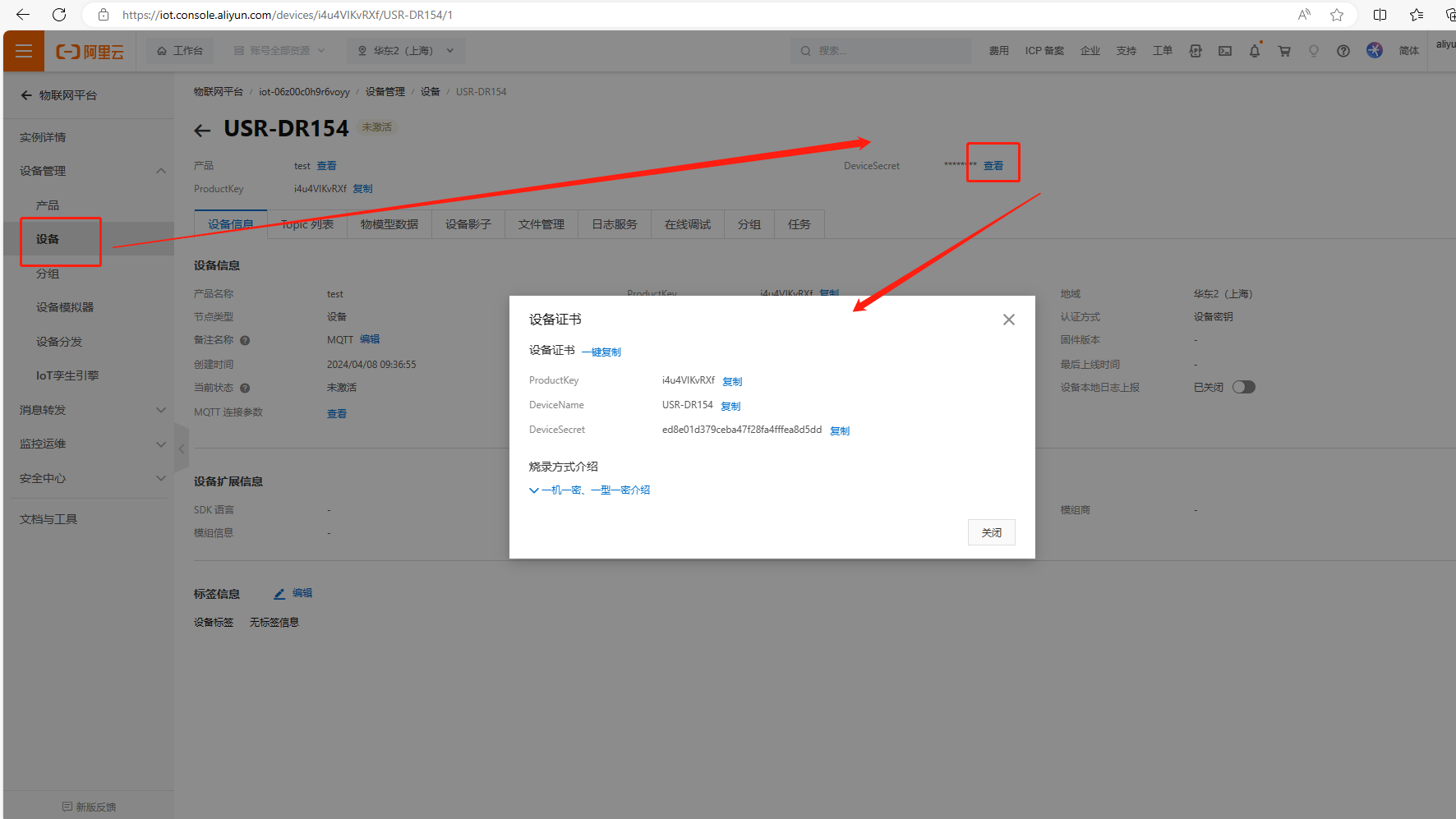

5、查看设备证书内容

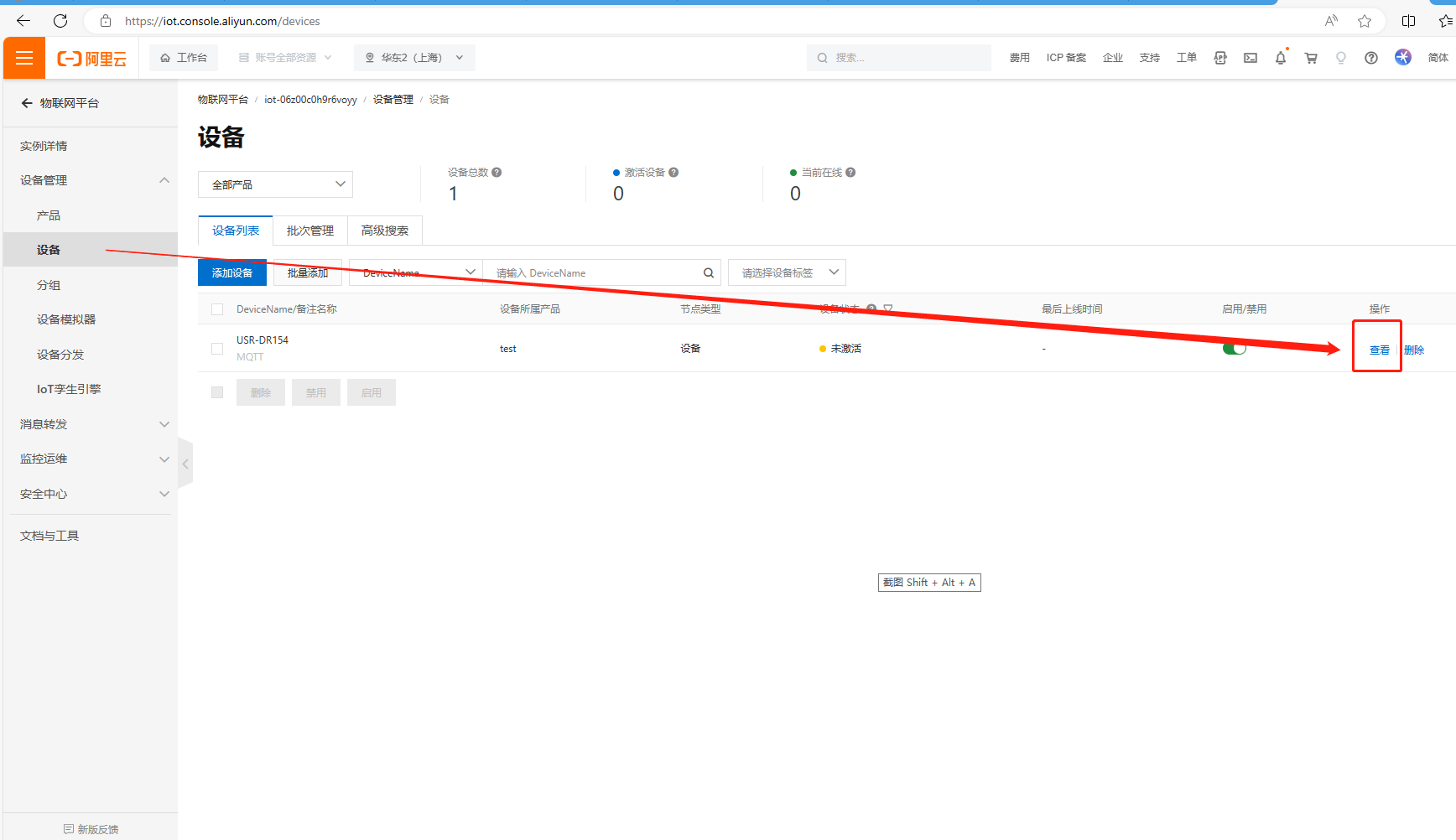

点击设备,点击查看,再点击DeviceSecret后面的查看。

展示设备证书:

ProductKey: i4u4VIKvRXf
DeviceName: USR-DR154
DeviceSecret: ed8e01d379ceba47f28fa4fffea8d5dd

四、USR-DR154参数设置

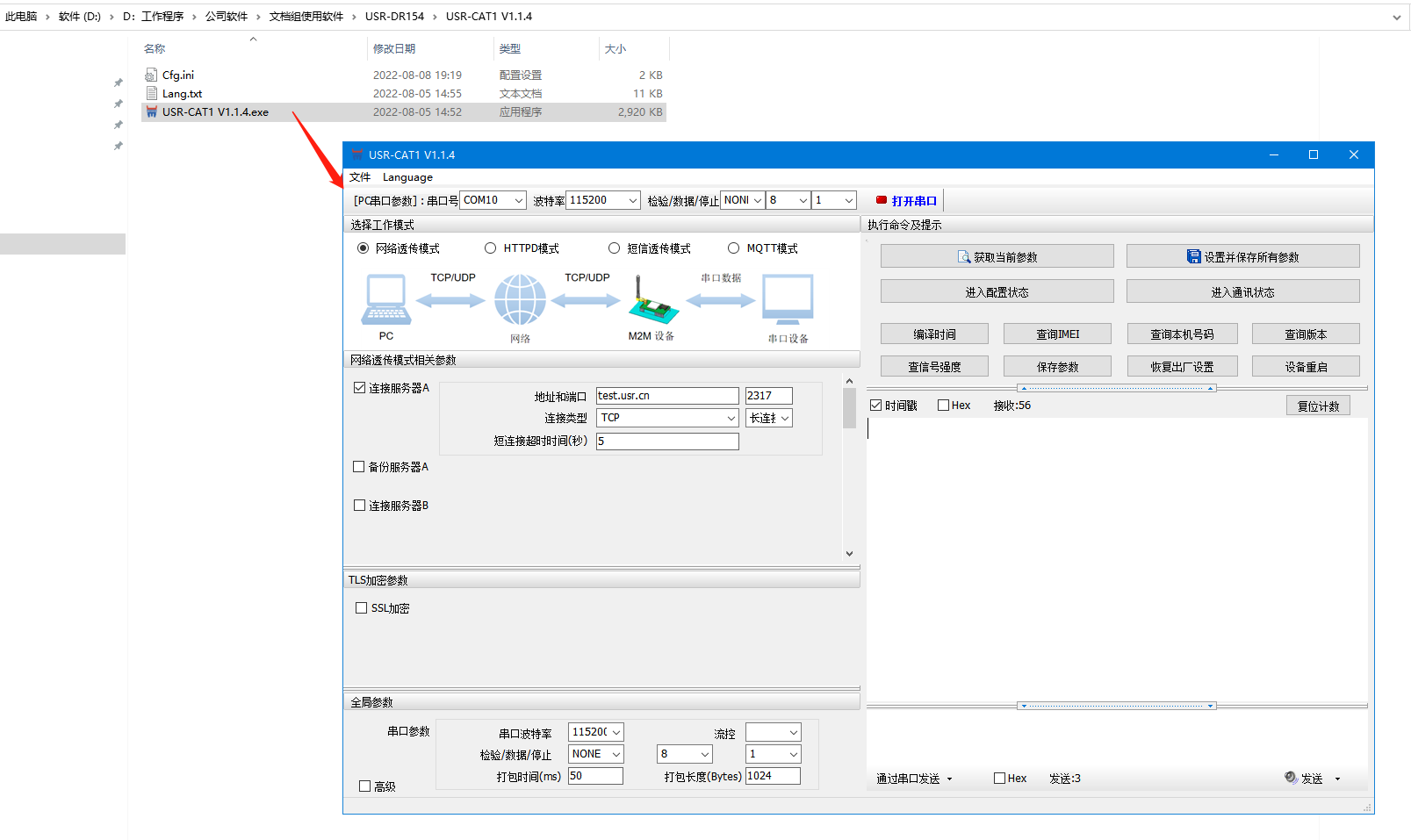

1、打开USR-DR154设置软件

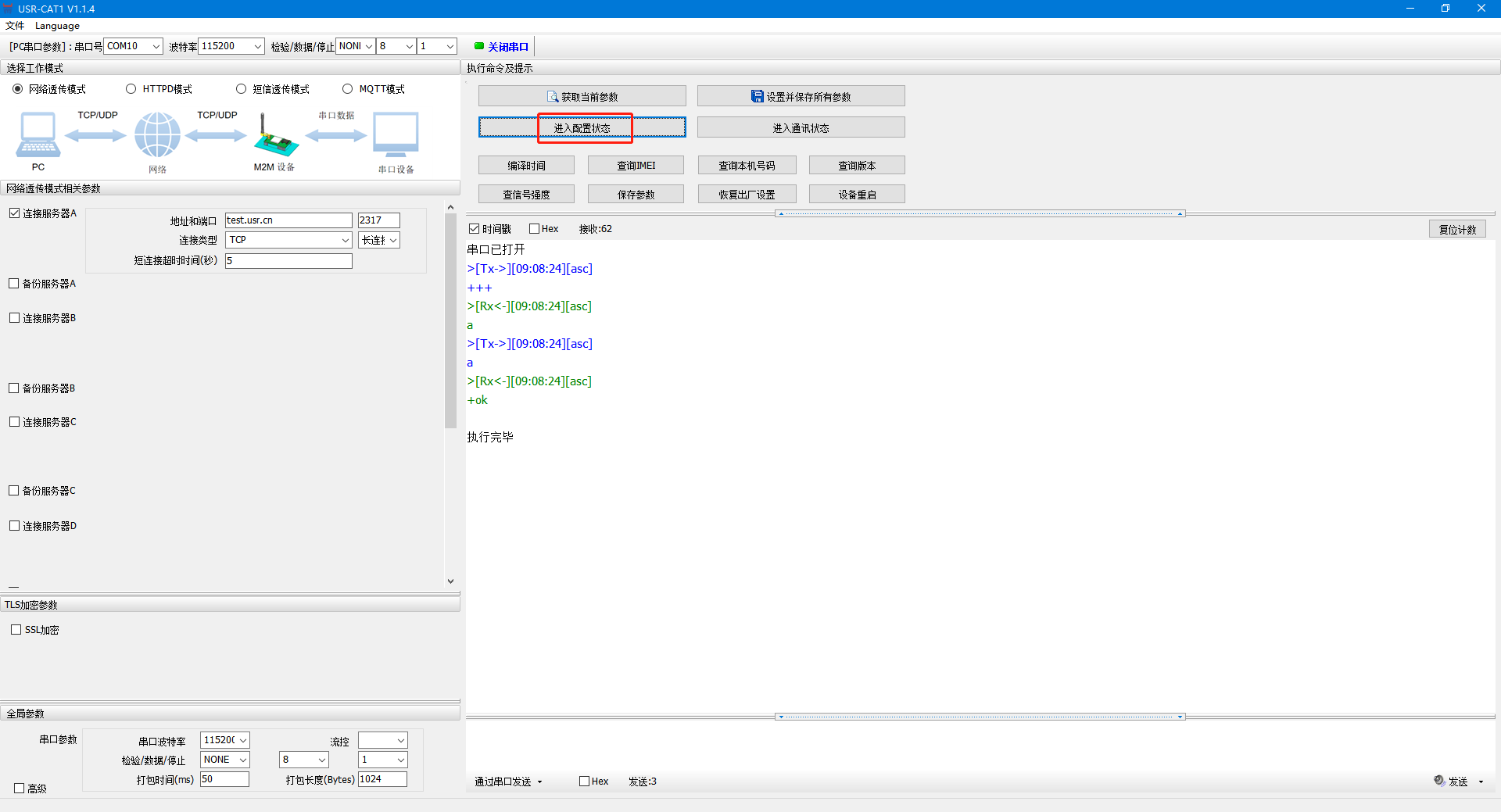

2、打开串口,点击进入配置状态

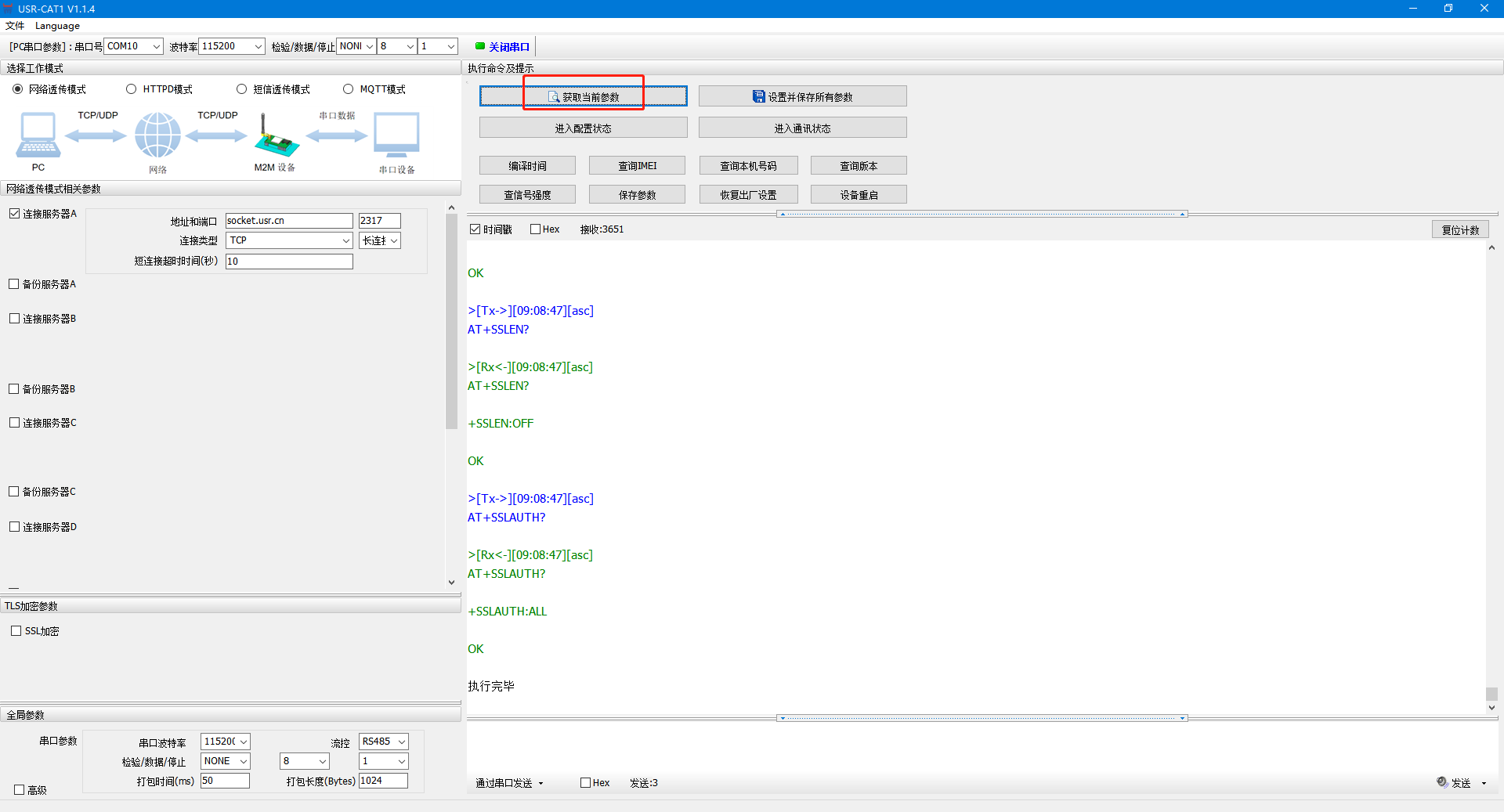

3、点击获取当前参数

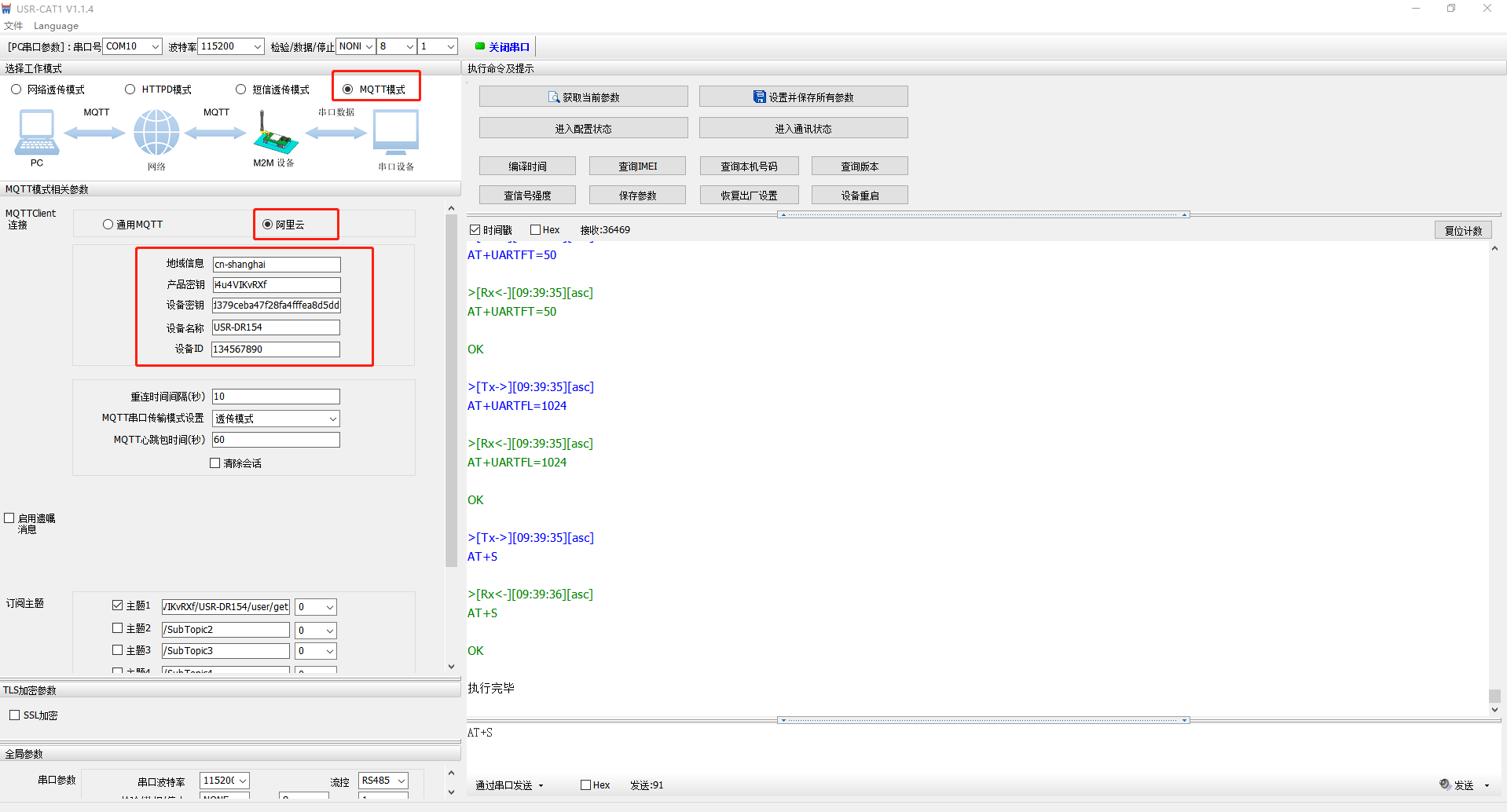

4、设置MQTT模式参数

(1)选择MQTT模式,选择阿里云

(2)设置设备证书信息

Regionid地域代码填写cn-shanghai

ProductKey产品密钥填写对应阿里云平台设备的i4u4VIKvRXf

DeviceSecret设备密码填写对应阿里云平台设备的ed8e01d379ceba47f28fa4fffea8d5dd

DeviceName设备名称填写对应阿里云平台设备的USR-DR154

ClientID设备客户端ID填写和阿里云设备不一样的ID,整理自定义填写1234567890

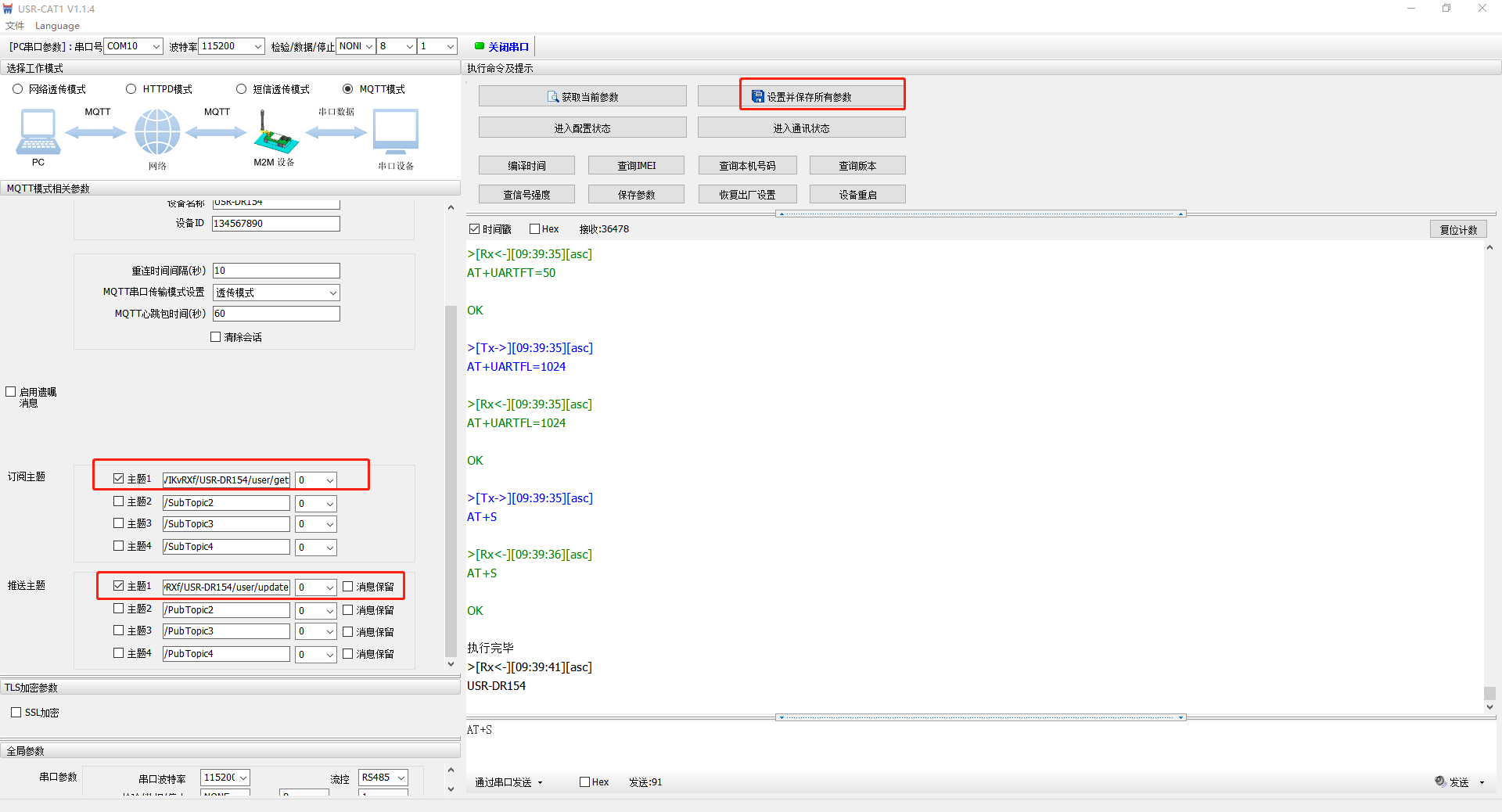

(3)设置订阅主题和推送主题

将订阅的主题/i4u4VIKvRXf/USR-DR154/user/get填写到USR-DR154订阅主题配置中去;

将发布的主题/i4u4VIKvRXf/USR-DR154/user/update填写到USR-DR154推送主题配置中去;

5、设置软件点击设置并保存所有参数

6、设置软件点击关闭串口

五、MQTT连接阿里云功能调试

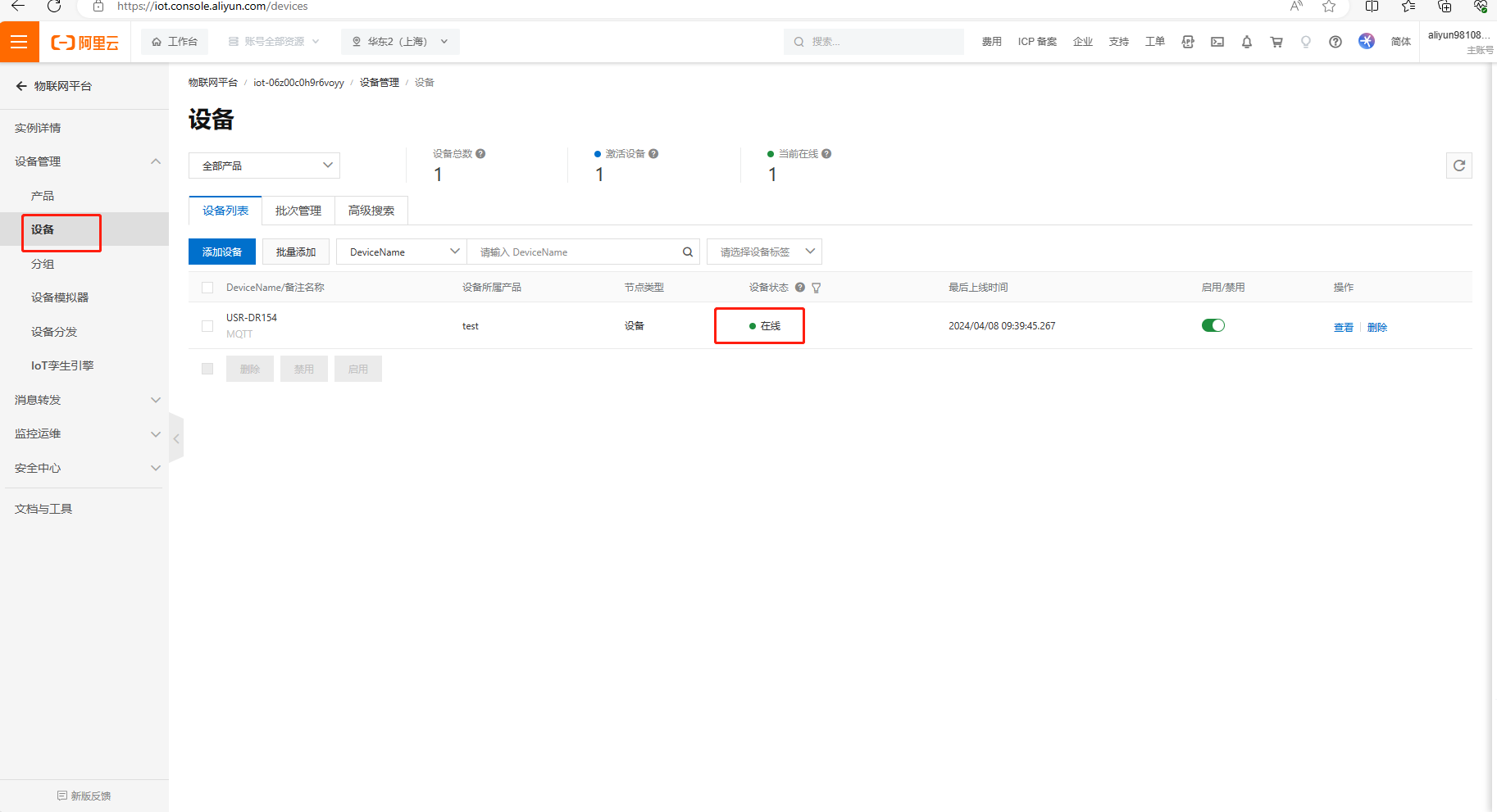

1、查看阿里云设备状态在线

USR-DR154 设置完MQTT连接阿里云参数,联网正常,在阿里云平台可以看到设备状态是在线。

2、数据订阅测试

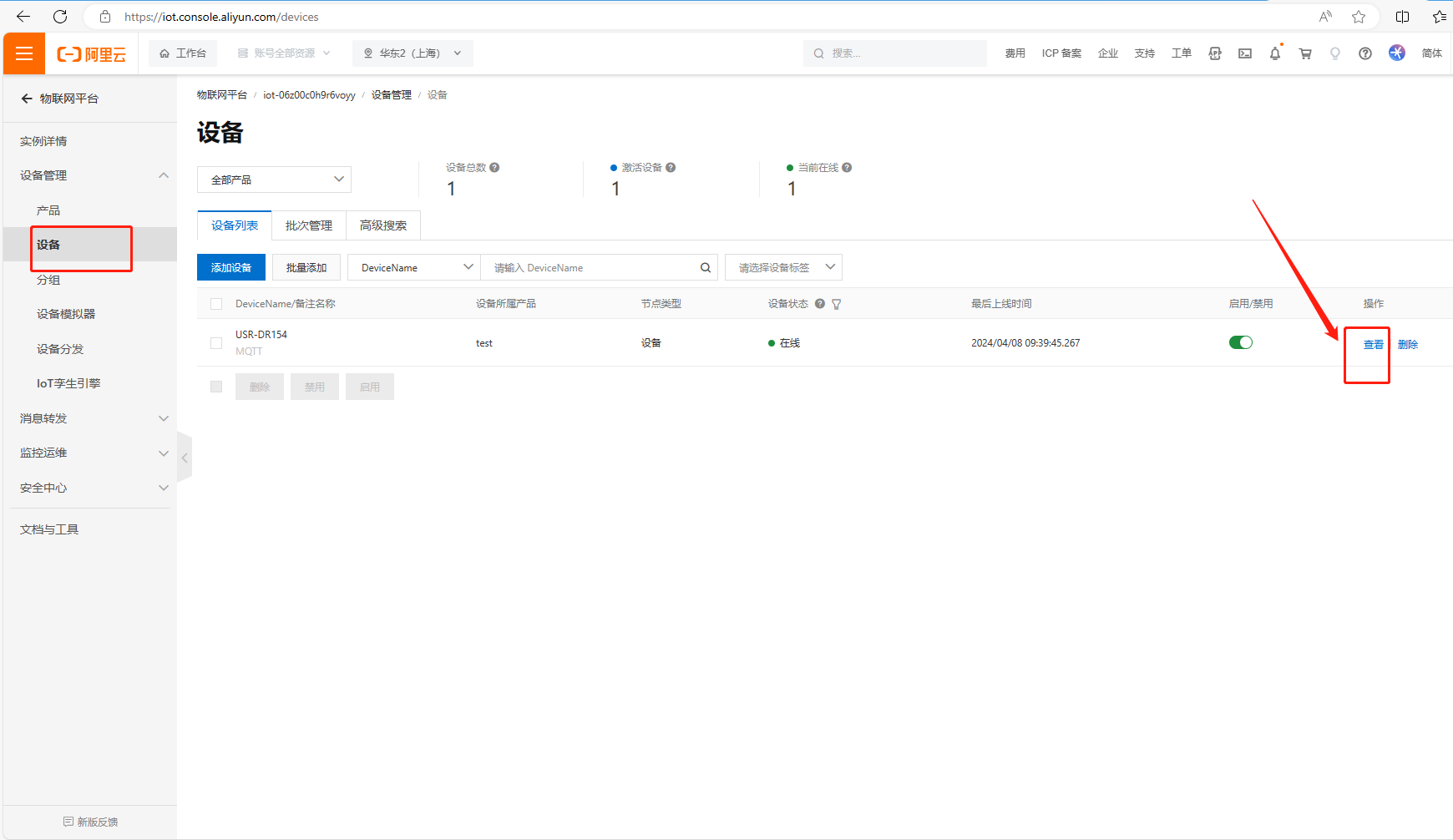

(1)点击设备,点击查看

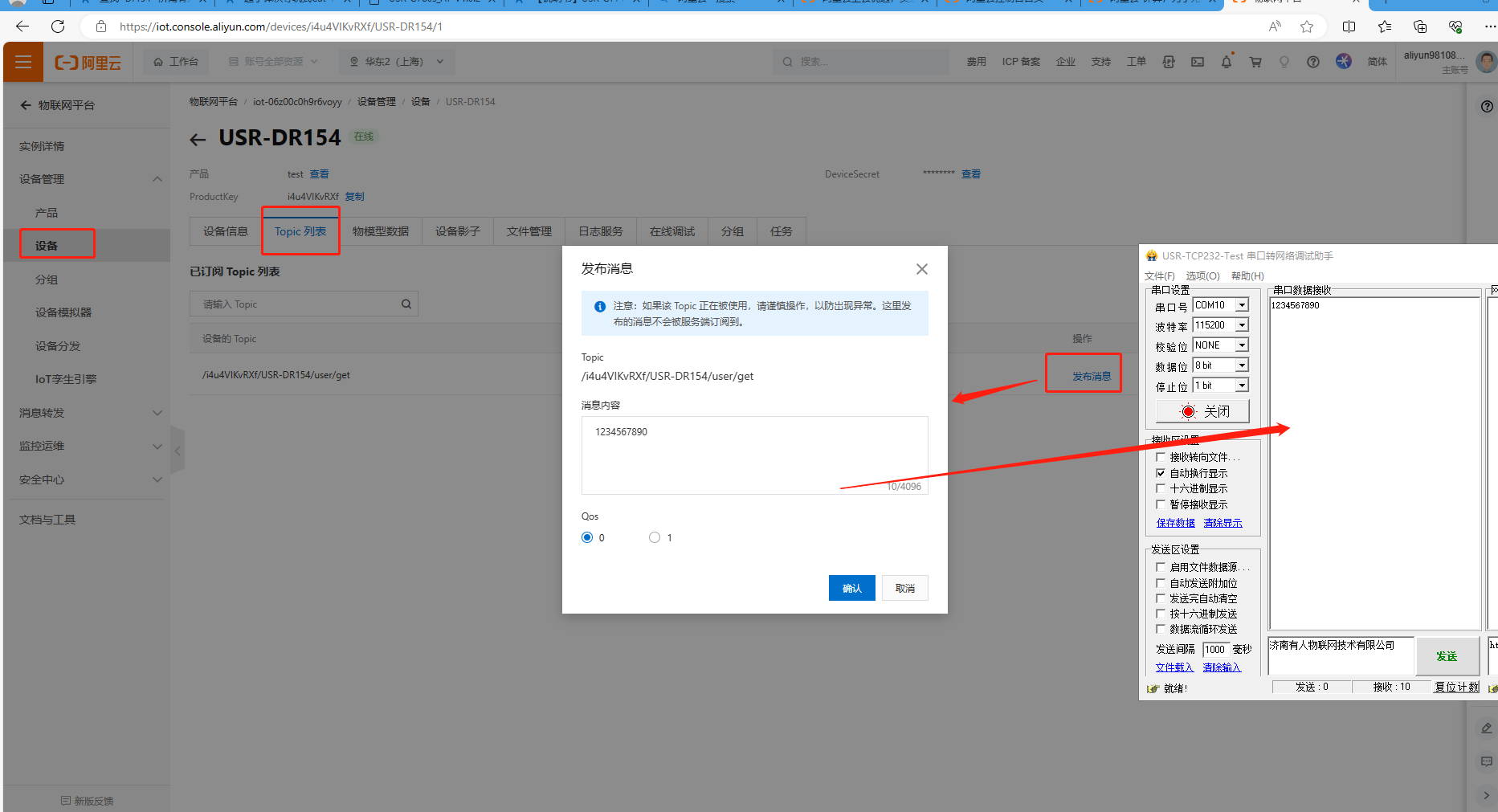

(2)点击Topic列表,点击发布消息

(3)使用阿里云平台发布的消息1234567890,被USR-DR154订阅到,并通过USR-DR154串口发给串口端,串口助手接收到阿里云下发的数据1234567890。

3、数据发布测试

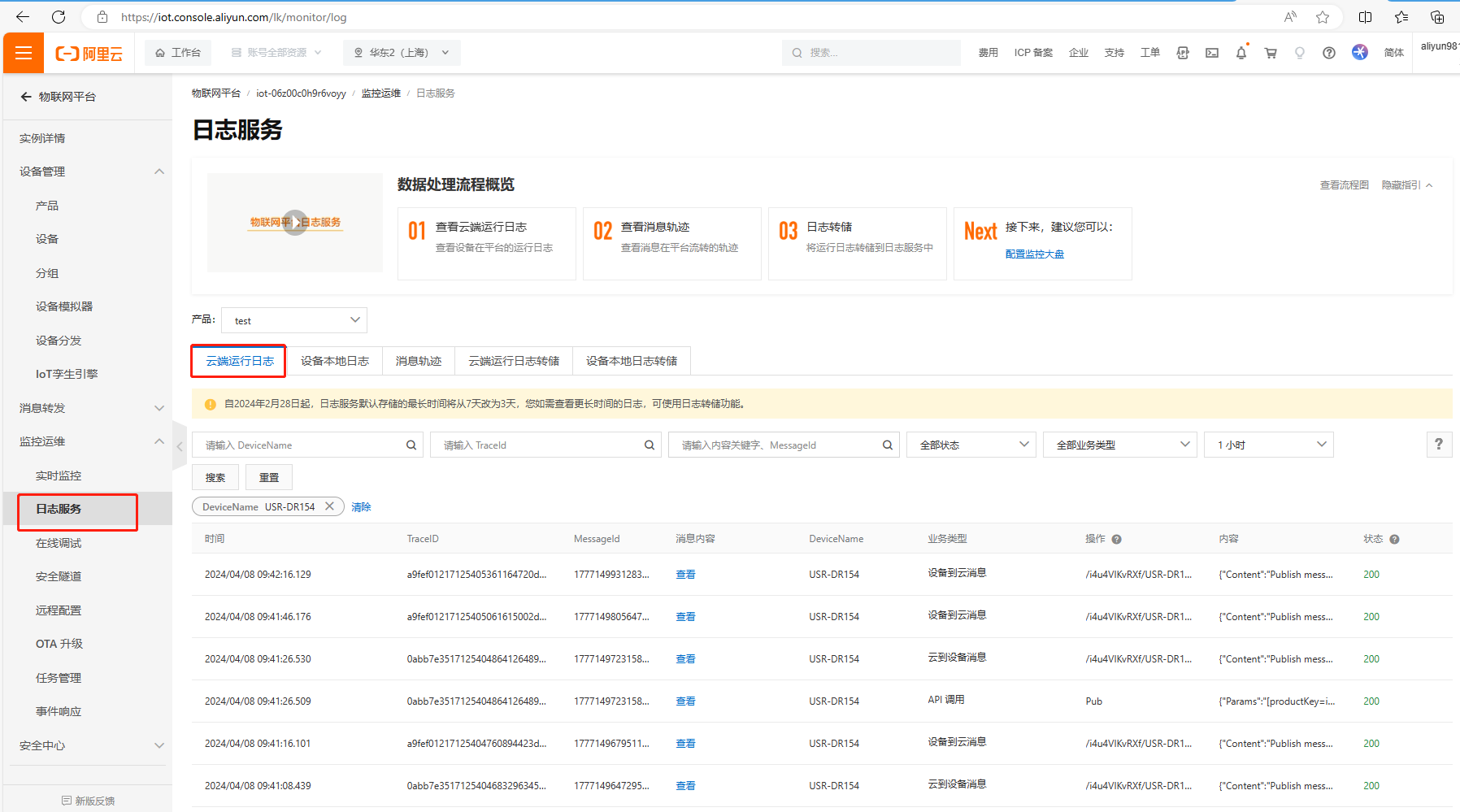

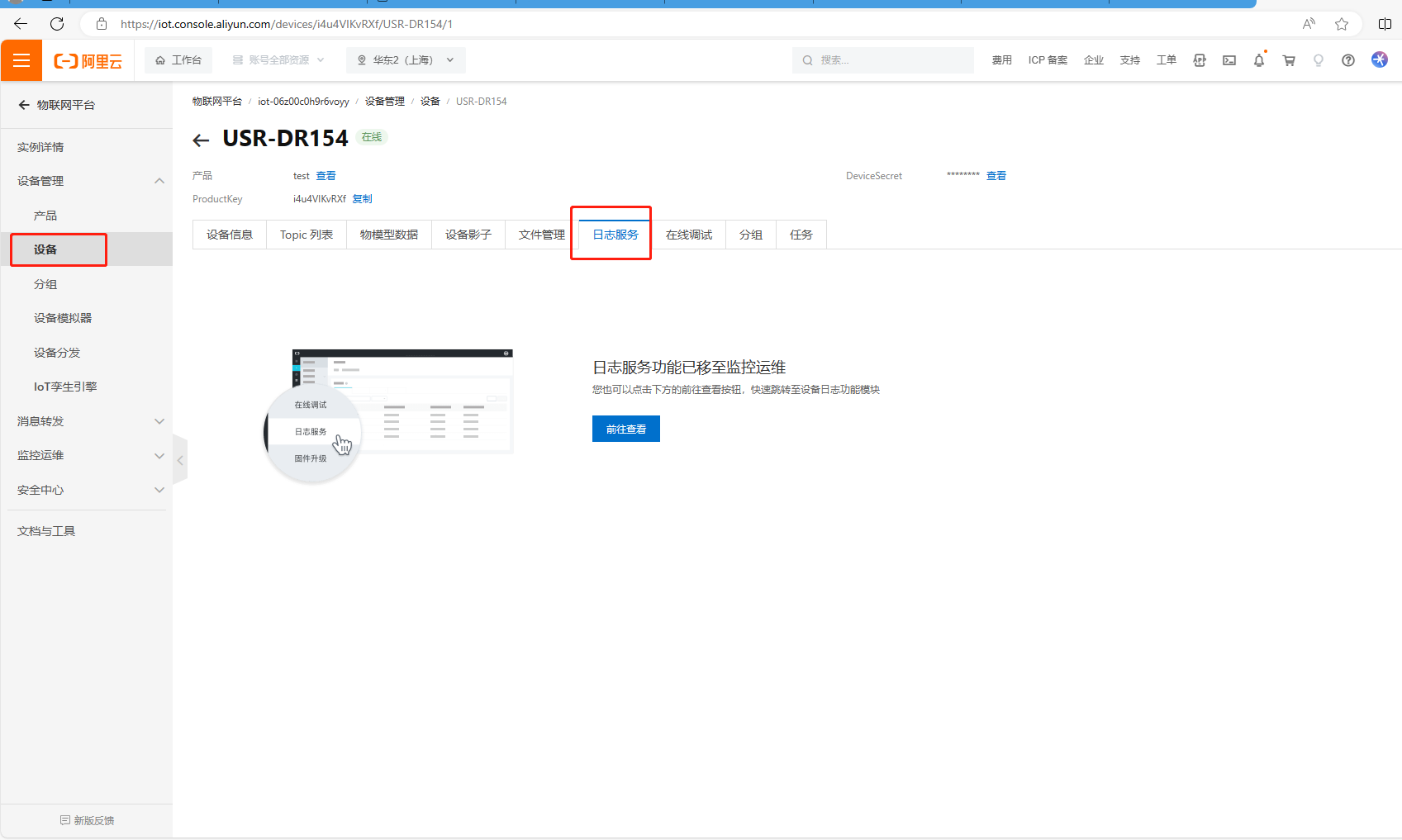

(1)点击设备,点击日志服务

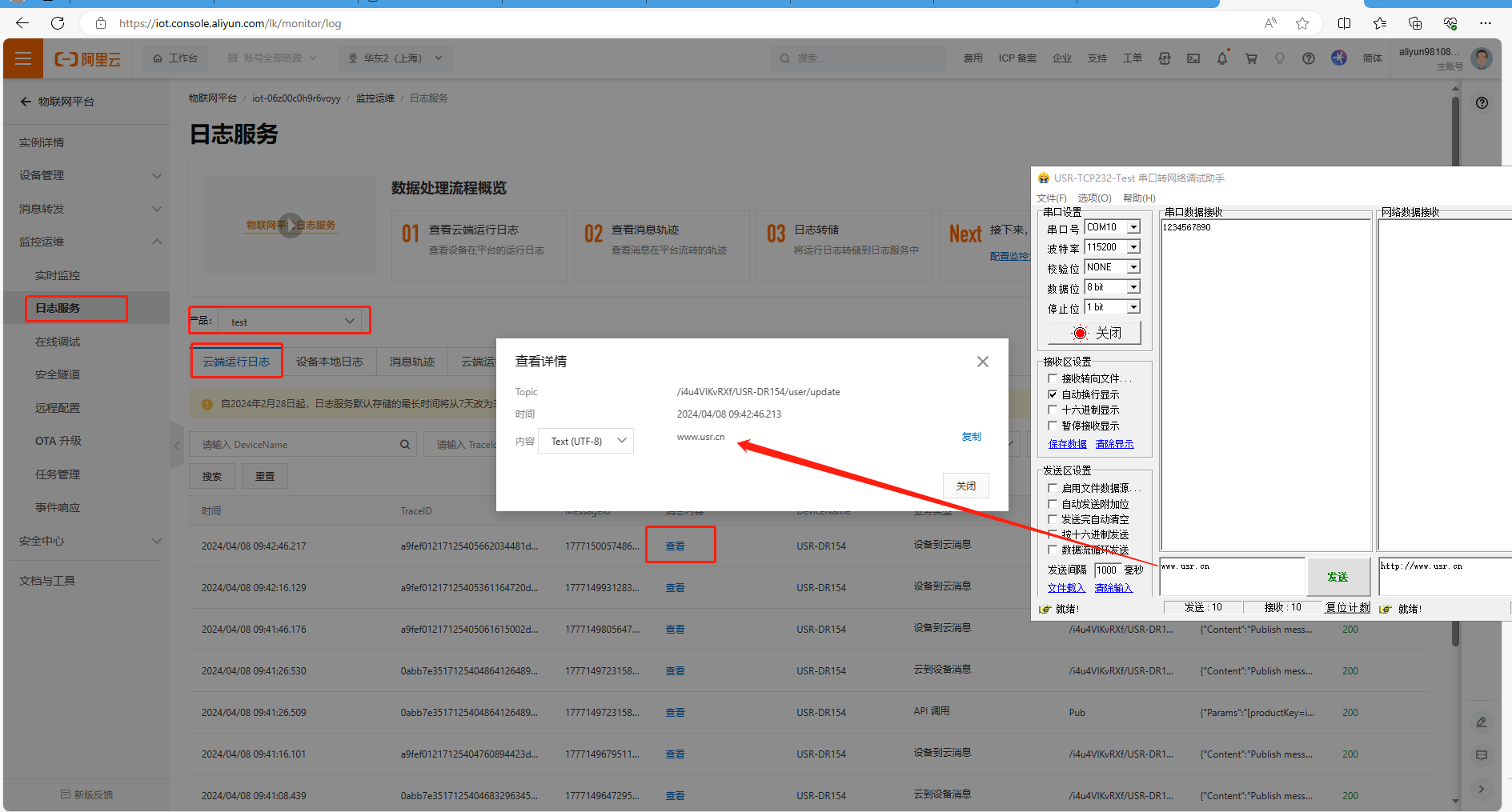

(2)USR-DR154使用串口助手发送数据www.usr.cn,发送完成之后,我们在阿里云平台可以通过日志服务,点击查看,看到USR-DR154串口发到阿里云的数据www.usr.cn。




编写人:金志方 编写日期:2024-04-08

审核人:金志方 审核日期:2024-04-08

订正版本:V1.0 订正内容:初稿
