USR-DR154 串口AT指令使用示例

备注：USR-DR154支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html

USR-DR154 设置软件（新）：https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR154 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

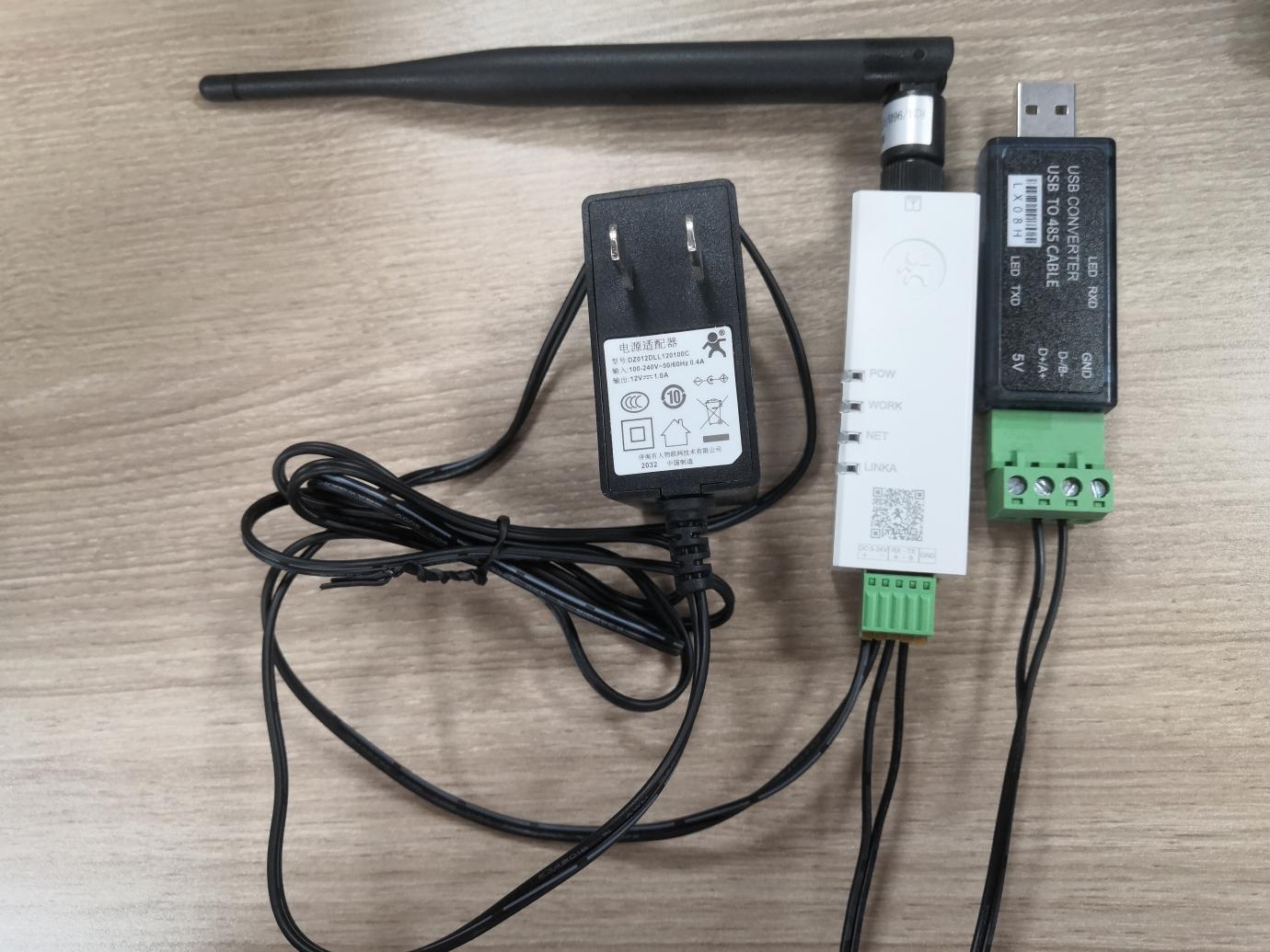

2、硬件连接

有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。

USR-DR154的 +（正极）接电源适配器正极。

USR-DR154的 -（负极）接电源适配器负极。

USR-DR154的A接USB-RS485串口线的A

USR-DR154的B接USB-RS485串口线的B

GND不用接。

USB-RS485串口线USB口接电脑USB口，用于模拟485串口设备，测试USR-DR154的串口。

3、查看端口号

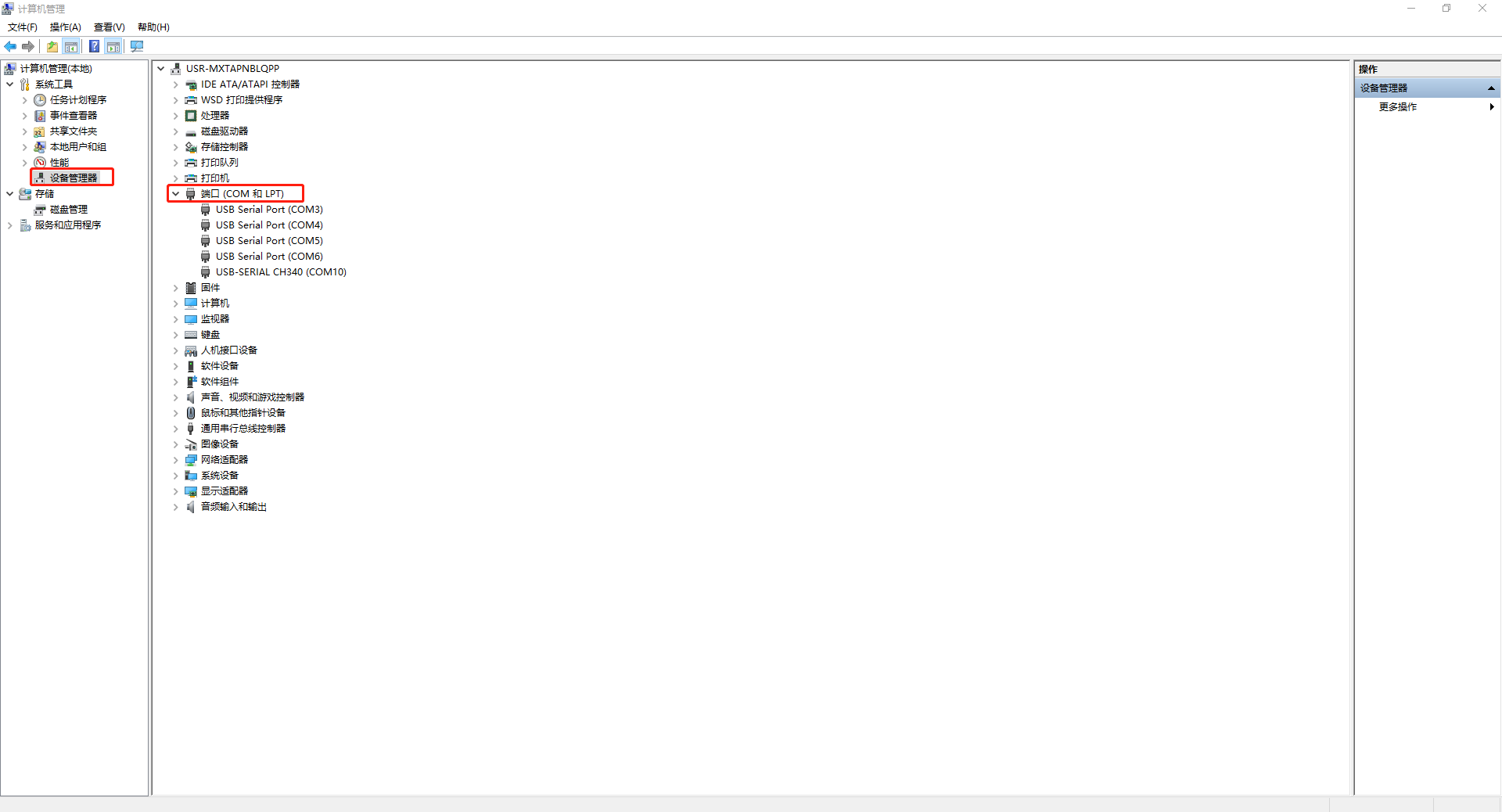

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR154的USB-RS485串口线COM口号，COM10。

三、USR-DR154串口配置

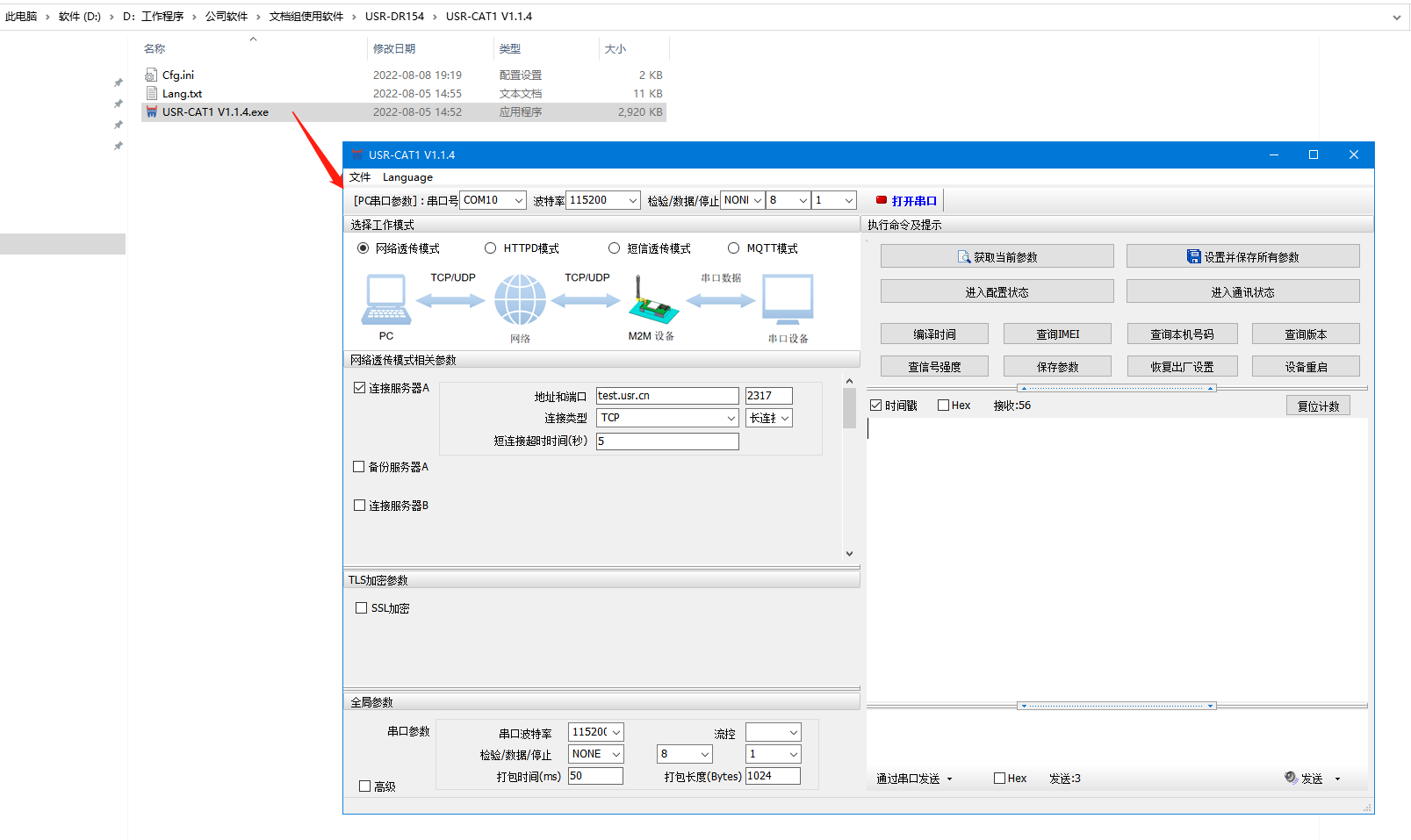

1、打开USR-DR154设置软件USR-CAT1 V1.1.4.exe

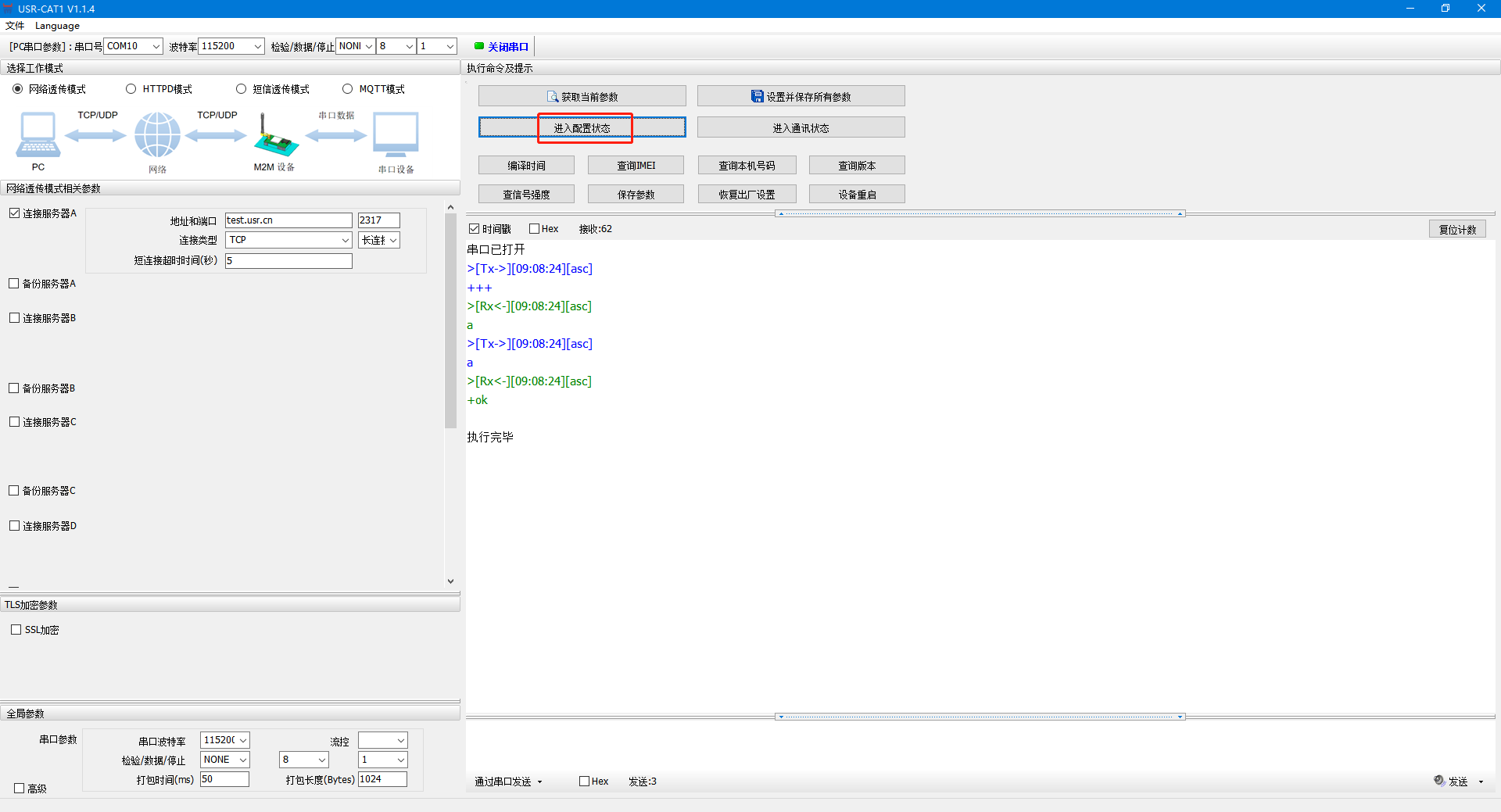

2、打开USB-RS485串口线COM口，设置软件波特率和USR-DR154波特率一致，点击进入配置状态。

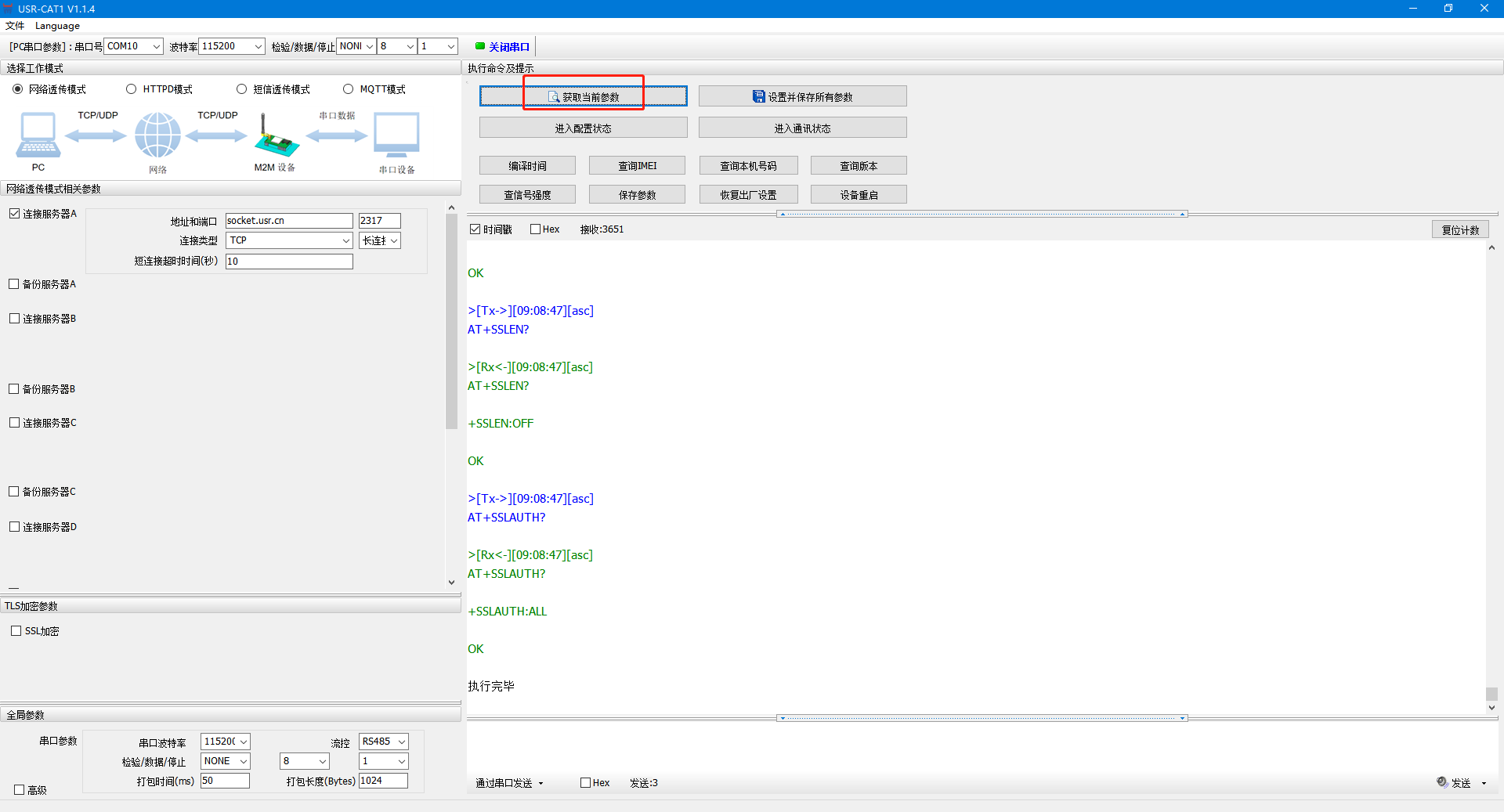

3、点击获取当前参数

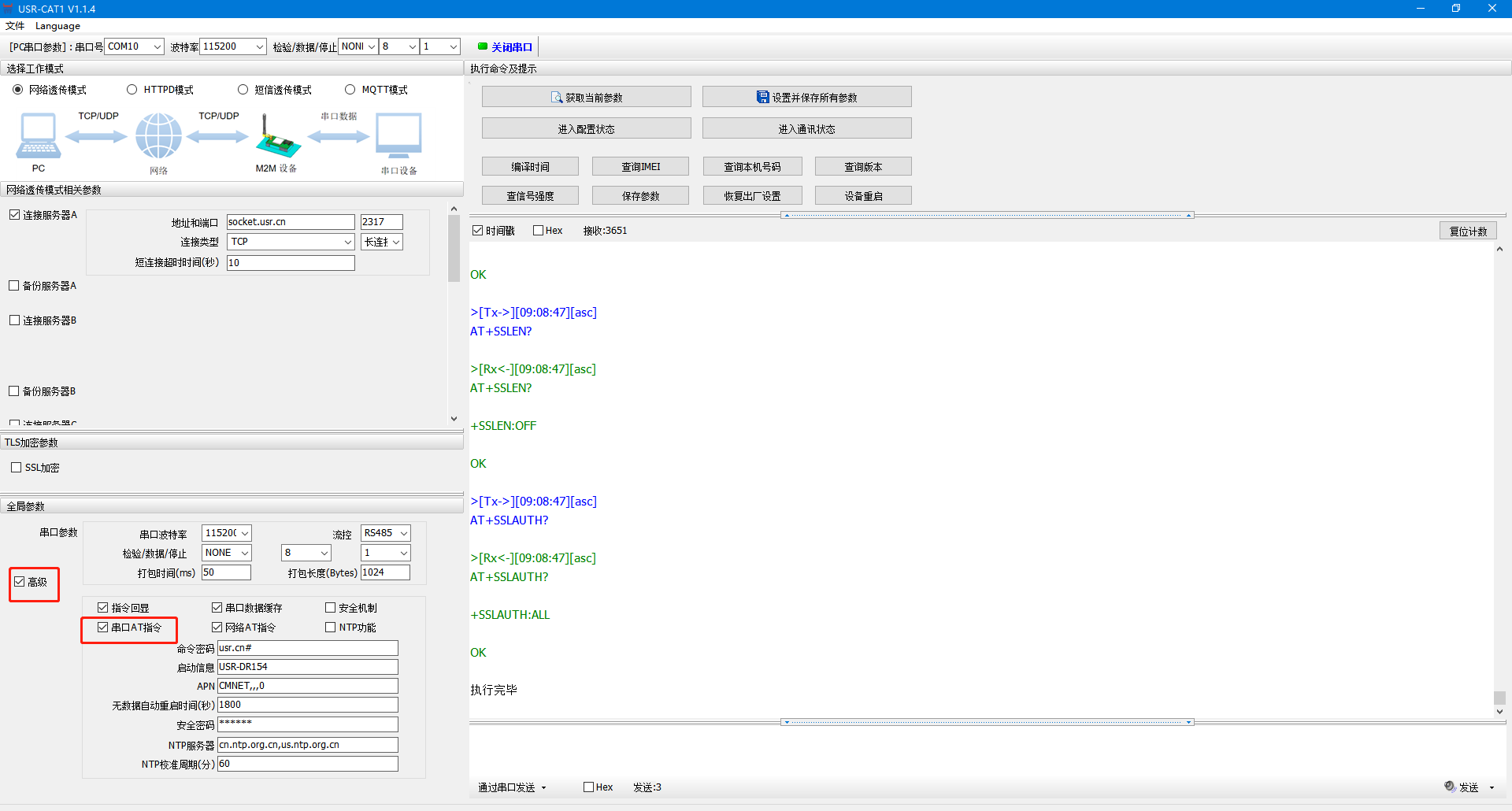

4、勾选高级，查看串口AT指令是否开启。

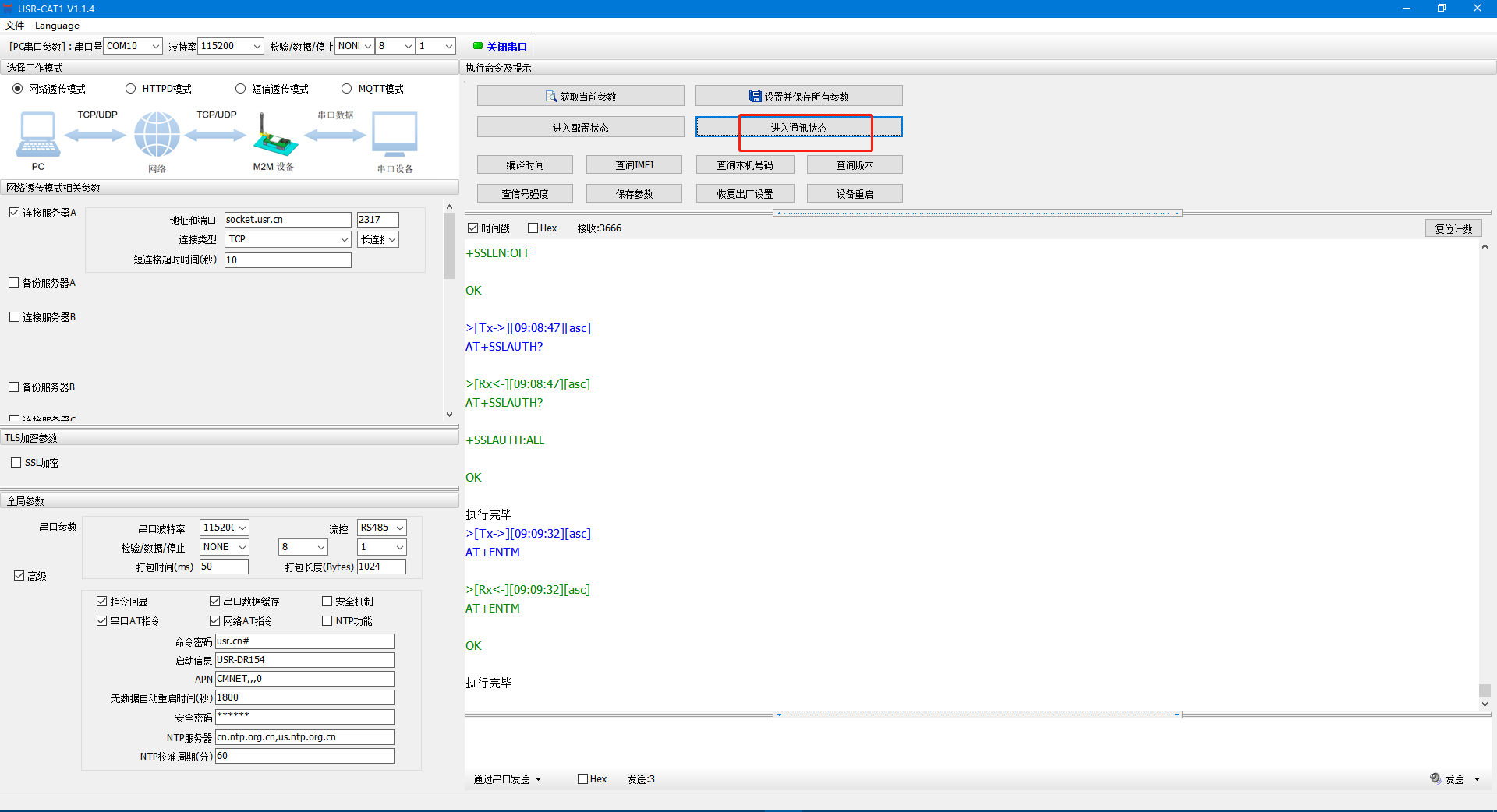

5、默认串口AT指令功能是开启，不需要设置参数，点击进入通讯状态就可以。如果需要修改参数，最后才点击设置保存所有参数。

四、功能调试

USR-DR154的485串口接USB-RS485串口线模拟485串口设备。

1、串口AT指令功能介绍

串口 AT 指令是指工作在透传模式下，不需要切换到指令模式，直接使用密码加 AT 指令的方式去查询和设置参数的方法。

一般应用在 客户设备需要在模块运行时查询或者修改参数使用，不需要复杂的+++时序，快速的查询或者设置参数。发送AT指令。

注：此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示，实际使用中请输入正确的字符。

使用串口 AT 指令首先需要确认固件支持该功能，并且工作在透传模式下，可以按照如下操作进行配置：

（1）设置工作模式为“网络透传”

（2）确认当前的密码字，DTU 默认密码为：usr.cn#

（3）完成设置后，点击设置并保存所有参数按钮，完成参数设置

注：以上为准备工作，也可以通过 AT 指令实现，完成设置后即可在透传模式下实现串口 AT 指令。

4) DTU 重启后，从串口向 DTU 发送“usr.cn#AT+SOCKA[0D][0A]”，DTU 接收后，会返回相应的查询信息

2、串口助手发送数据测试

以AT指令AT+WKMOD查询工作模式为例：

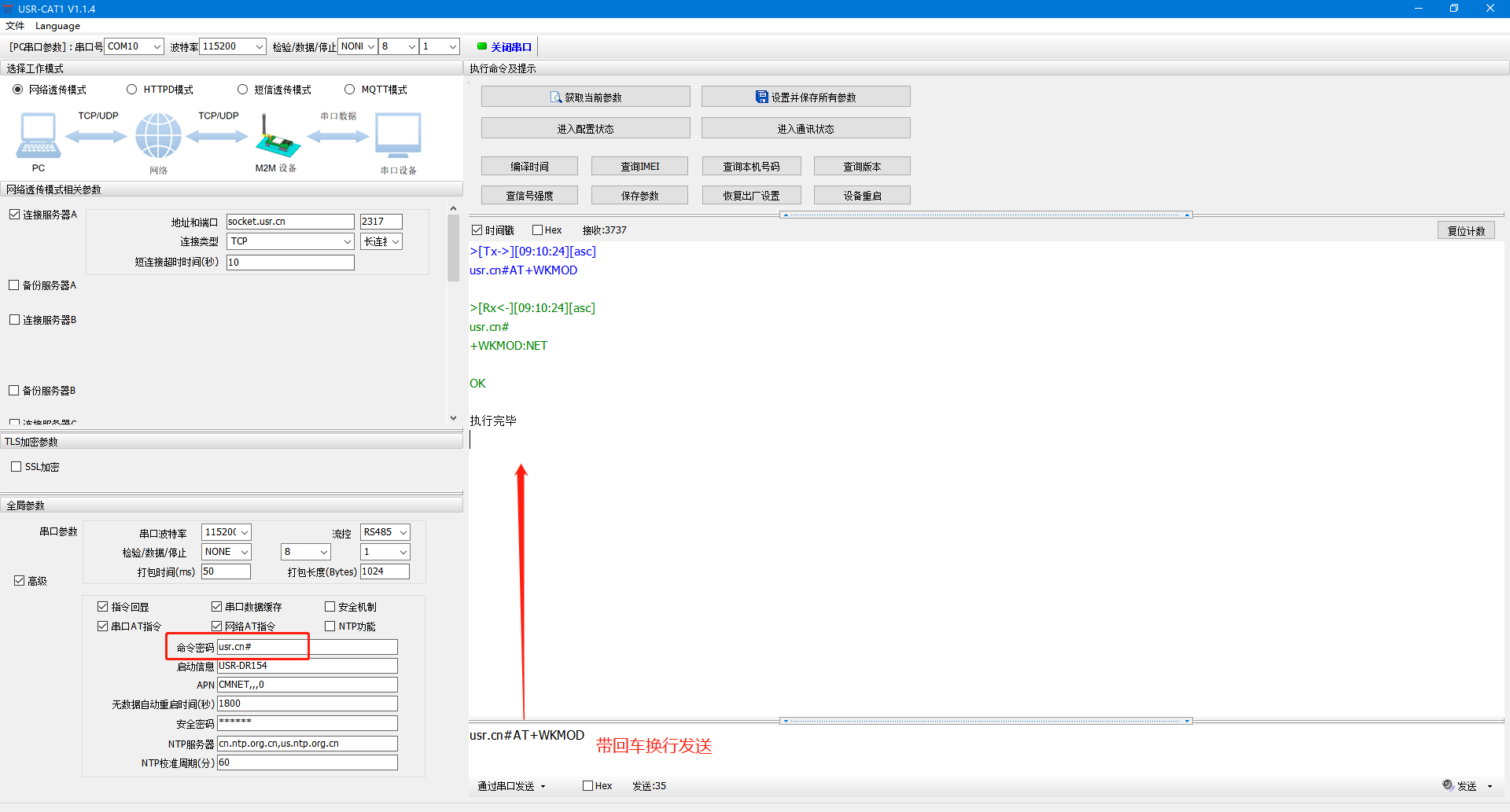

在进入通讯状态时，打开串口助手COM10，串口参数和USR-DR154串口参数设置一致，发送usr.cn#AT+WKMOD后面带回车换行发送，串口可以查询到工作模式。

>[Tx->][09:10:24][asc]

usr.cn#AT+WKMOD

>[Rx<-][09:10:24][asc]

usr.cn#

+WKMOD:NET

OK

执行完毕

编写人：金志方 编写日期：2024-04-08

审核人：金志方 审核日期：2024-04-08

订正版本：V1.0 订正内容：初稿
