USR-DR154扫码配置串口调试功能示例

备注：USR-DR154支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html

USR-DR154 设置软件（新）：https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR154 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

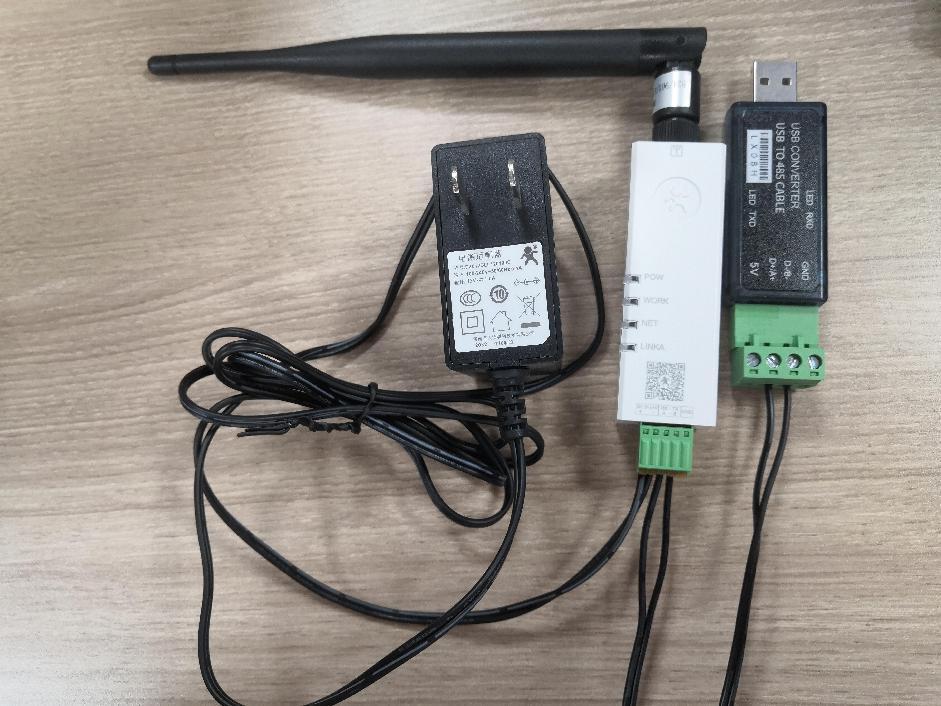

2、硬件连接

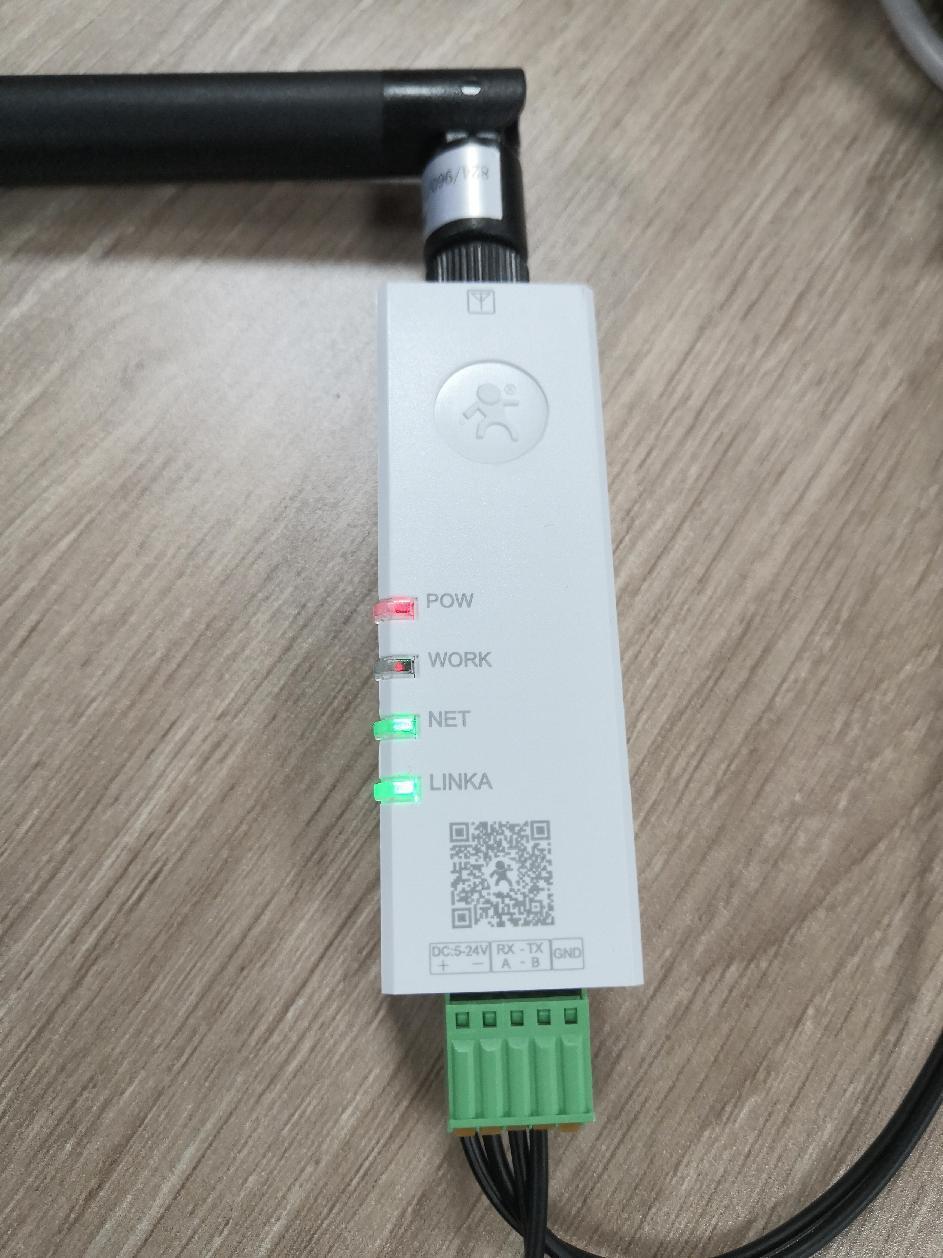

有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。

USR-DR154的 +（正极）接电源适配器正极。

USR-DR154的 -（负极）接电源适配器负极。

USR-DR154的A接USB-RS485串口线的A

USR-DR154的B接USB-RS485串口线的B

GND不用接。

USB-RS485串口线USB口接电脑USB口，用于模拟485串口设备，测试USR-DR154的串口。

3、查看端口号

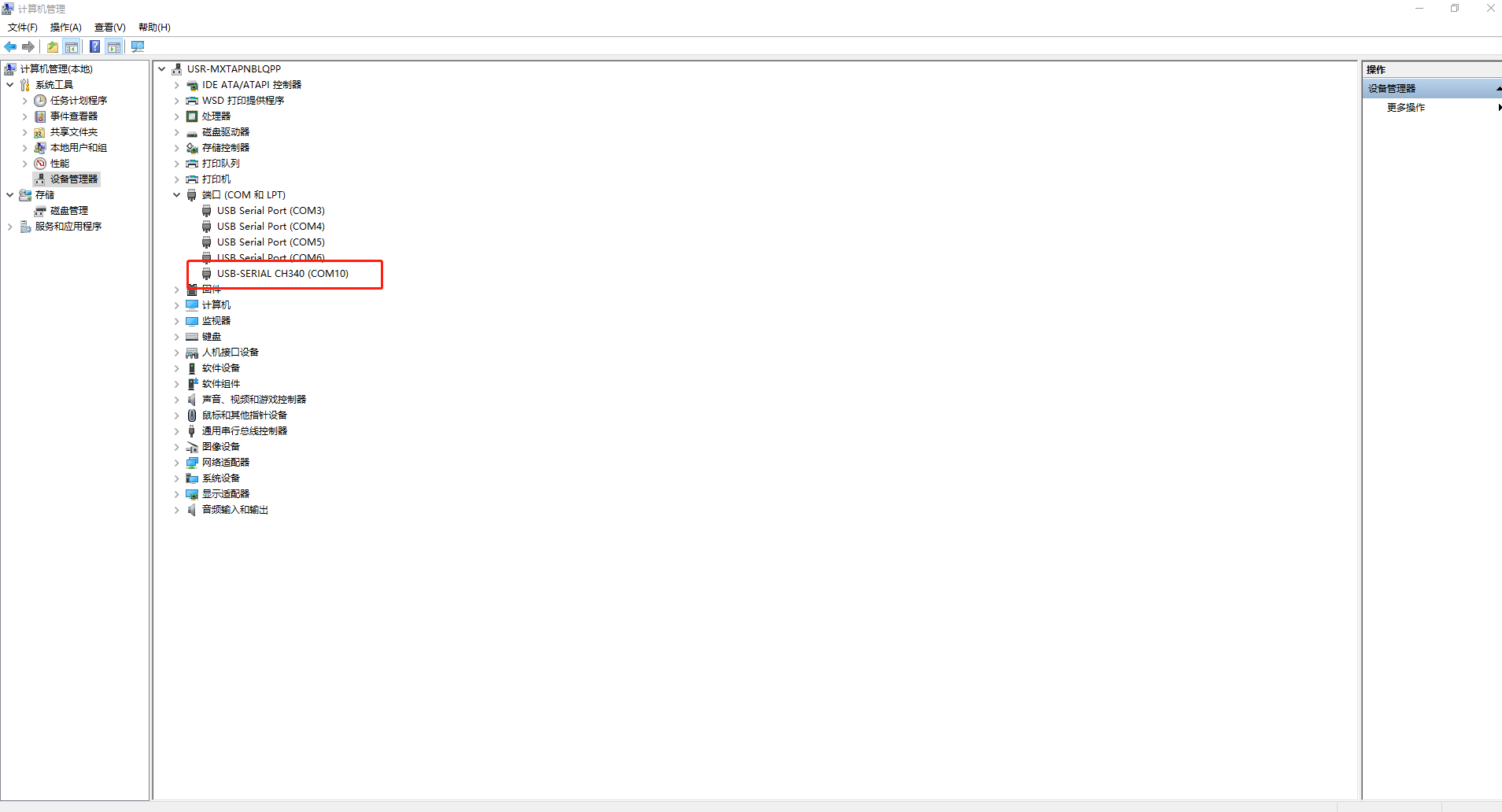

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR154的USB-RS485串口线COM口号，COM10。

三、USR-DR154扫码配置

微信小程序配置功能介绍：

注：DR15X 标准版支持微信小程序配置功能。

用户可以直接通过手机微信扫描产品正面的二维码，通过微信小程序快速配置参数和调试设备，让 DTU 的配置从此告别繁琐。

1、使用微信扫一扫功能扫描产品正面的二维码，即进入微信小程序“联博士配置 工具”

2、点击关闭 返回蓝牙配置

3、打开手机蓝牙功能，同时给微信的蓝牙权限打开

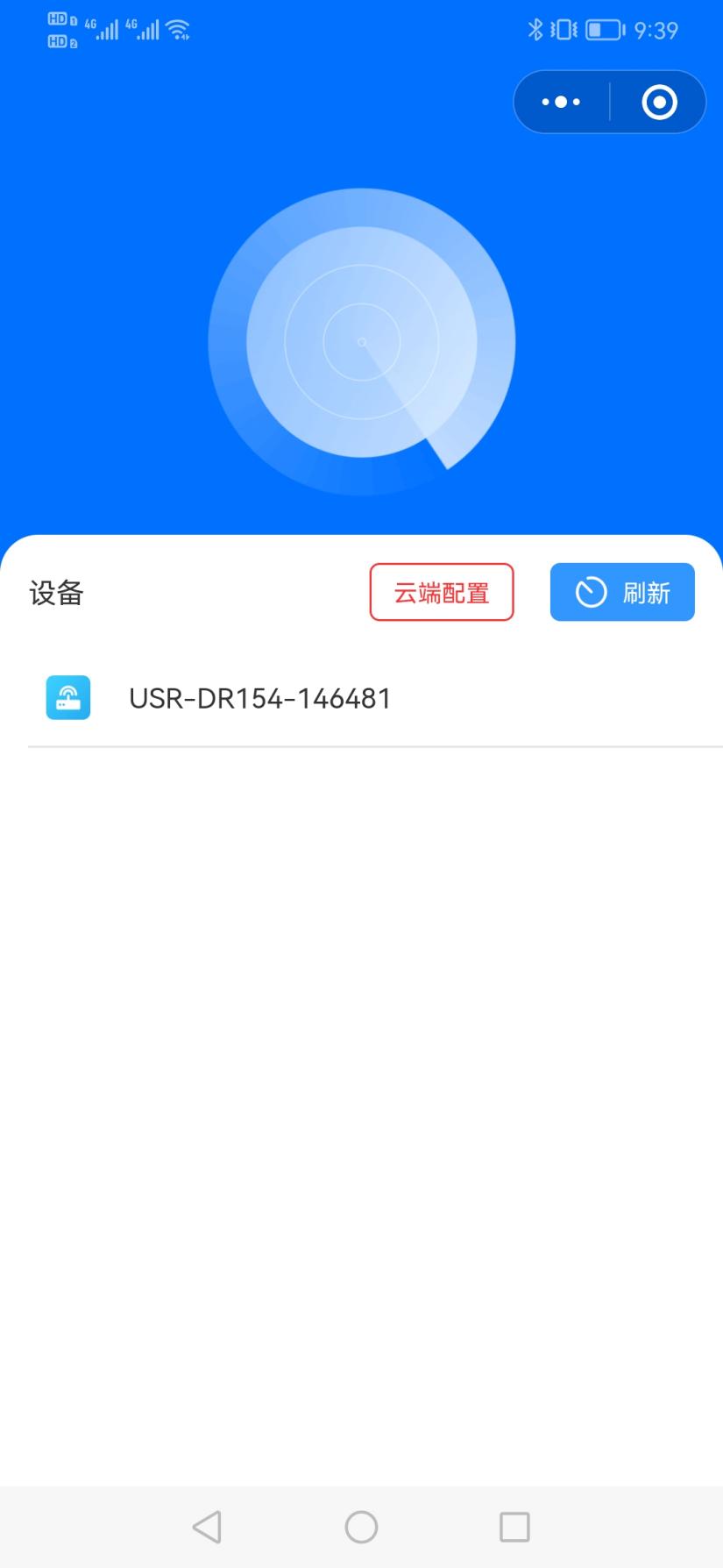

4、搜到设备名称

微信小程序“联博士配置工具”自动扫描手机旁边的 DTU 设备，其中每一台设备都有不同的蓝牙名称，该蓝牙名称为“USR-DR15X- 设备 IMEI 号后六位”，便于用户可以正常识别该配置哪一台 DTU 设备。

5、点击设备名称，会提示连接蓝牙中

点击微信小程序“联博士配置工具”中扫描到的 DTU 设备名称。

6、输入连接密码

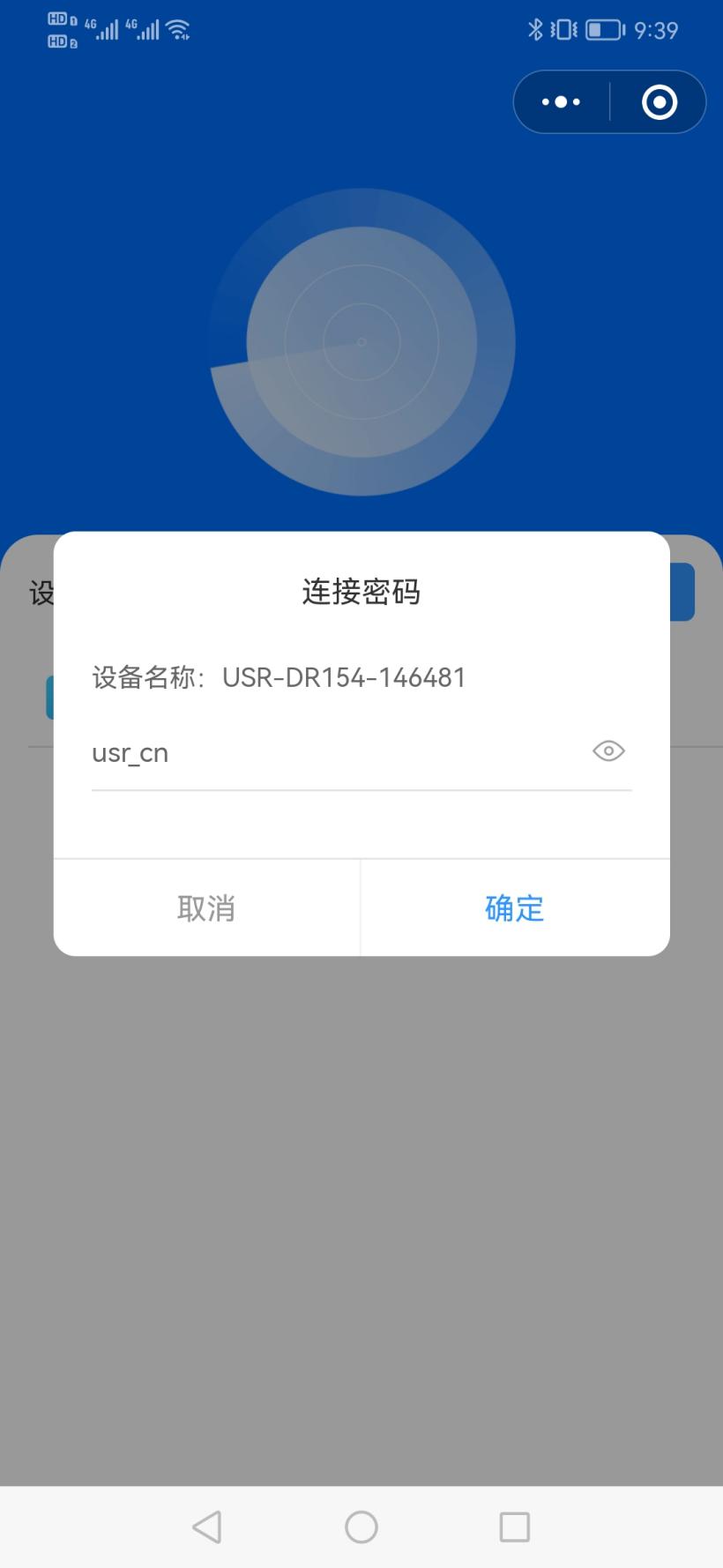

若第一次连接，则会弹出弹框，需输入连接密码进行验证，连接 密码初始值为“usr_cn”，密码可以在进入微信小程序后重新进行设定（长度为 1~10 位）。第一次连接成功后，设备可自动记录连接验 证状态。再次连接时，“联博士配置工具”会自动进入主界面。

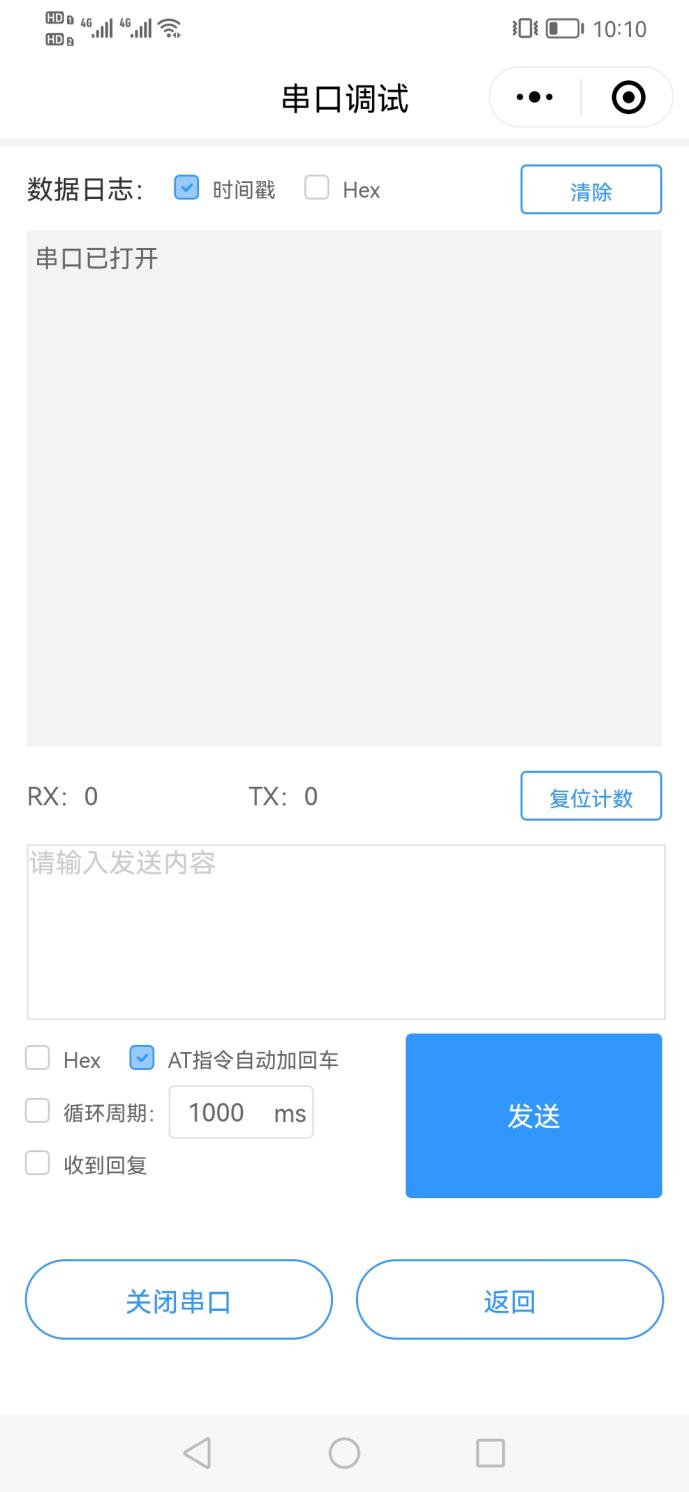

7、点击串口调试

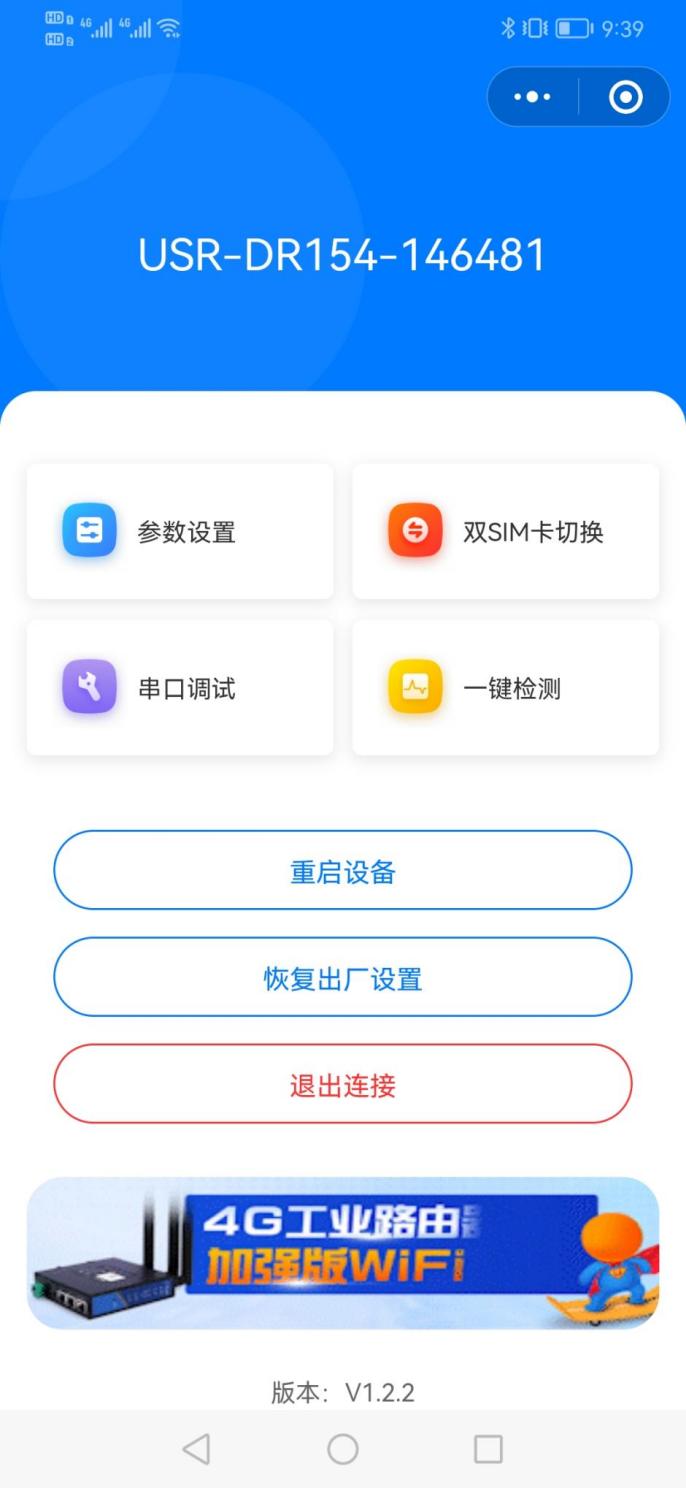

微信小程序“联博士配置工具”的主界面如下图所示：

四、功能调试

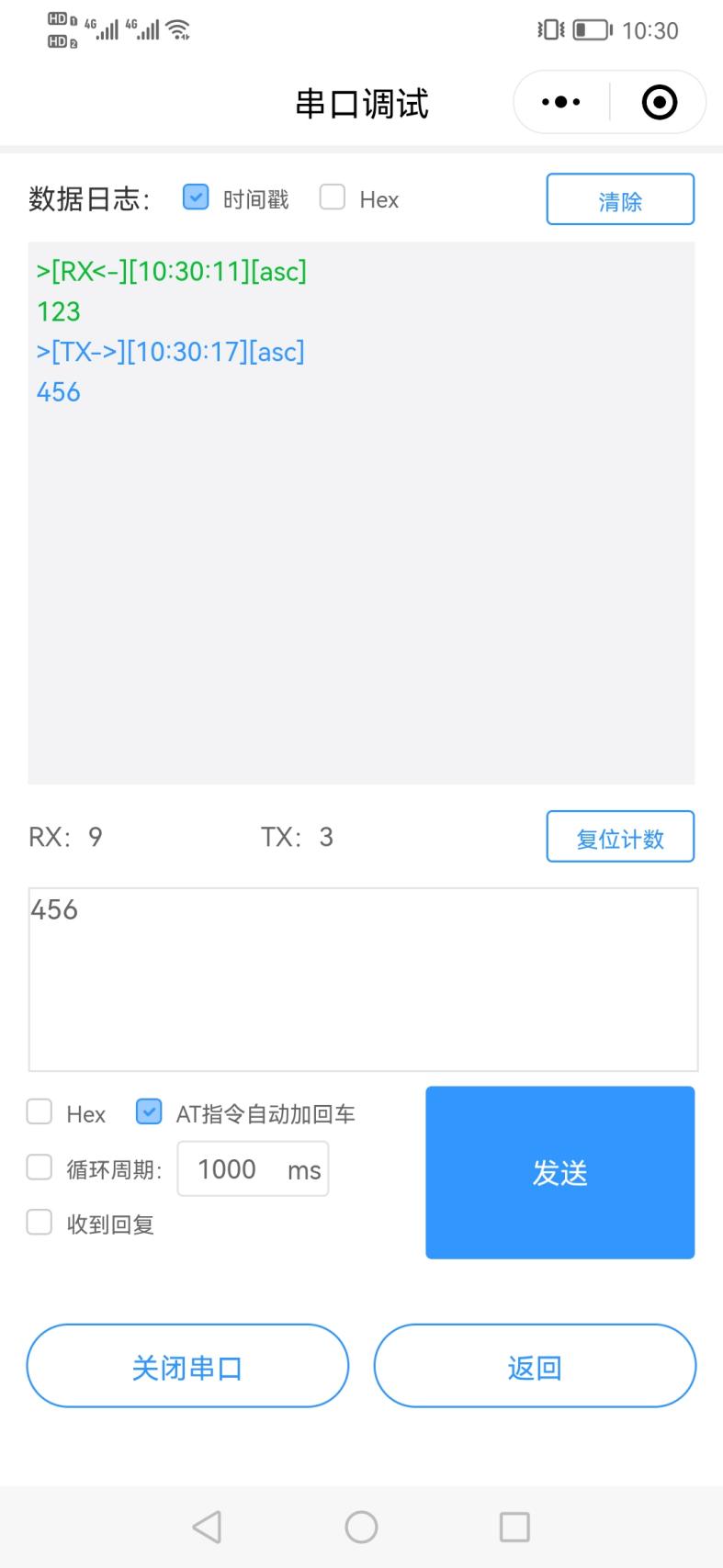

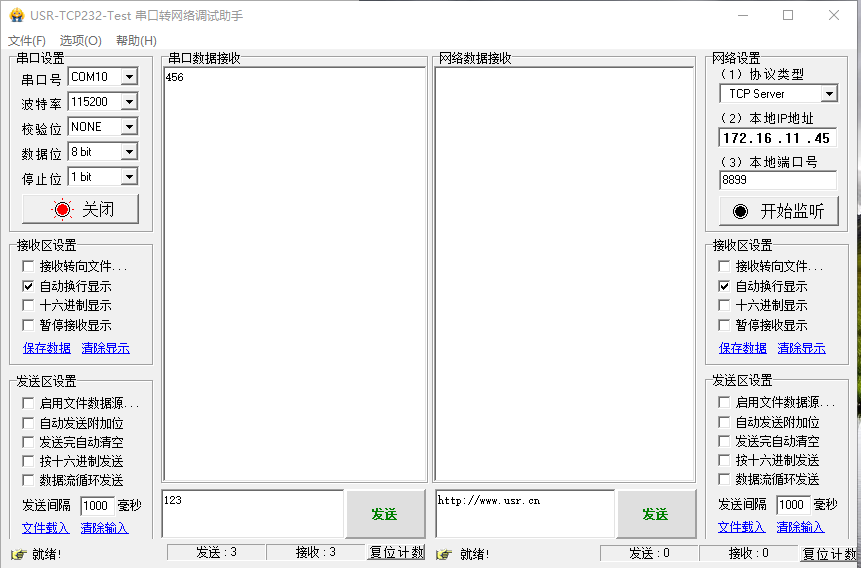

USR-DR154的485串口接USB-RS485串口线模拟485串口设备，打开串口助手COM10，串口参数和USR-DR154串口参数设置一致，发送123给手机小程序的串口调试，串口调试收到串口发送的数据123。

手机小程序的串口调试发送数据456给USR-DR154串口，串口助手收到数据456。

这个功能，主要用于手机小程序发送命令，测试USR-DR154的485串口接的串口设备是否正常。

编写人：金志方 编写日期：2024-04-12

审核人：金志方 审核日期：2024-04-12

订正版本：V1.0 订正内容：初稿
