USR-DR154扫码配置短信AT指令使用示例

备注：USR-DR154支持有人公司的内置SIM卡联网。内置卡不能发送短信，测试短信透传功能，需要插入可以发送短信的手机卡。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html

USR-DR154 设置软件（新）：https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR154 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

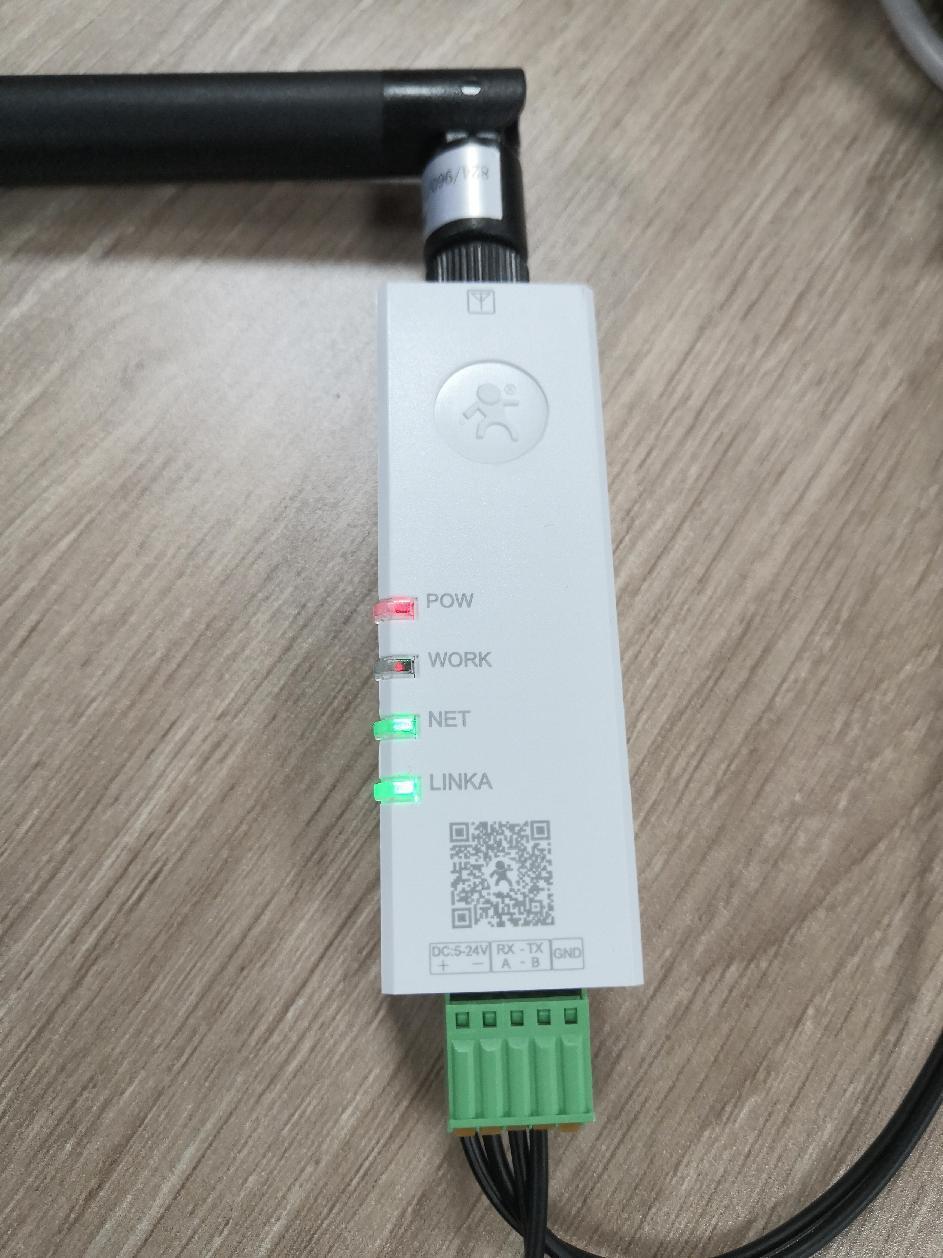

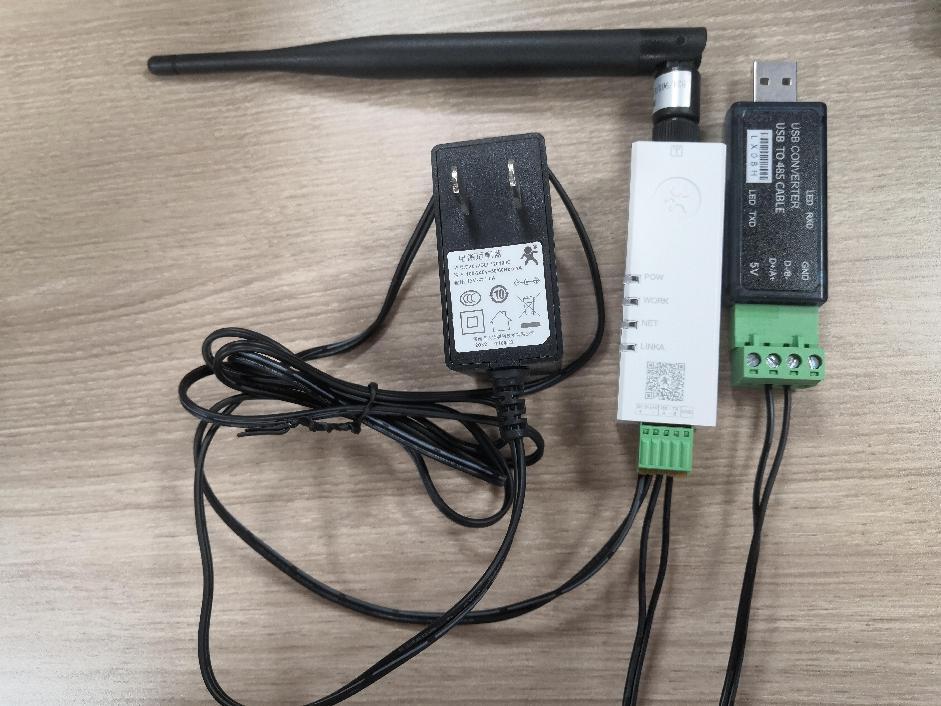

2、硬件连接

有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。

USR-DR154的 +（正极）接电源适配器正极。

USR-DR154的 -（负极）接电源适配器负极。

USR-DR154的A接USB-RS485串口线的A

USR-DR154的B接USB-RS485串口线的B

GND不用接。

USB-RS485串口线USB口接电脑USB口，用于模拟485串口设备，测试USR-DR154的串口。

3、查看端口号

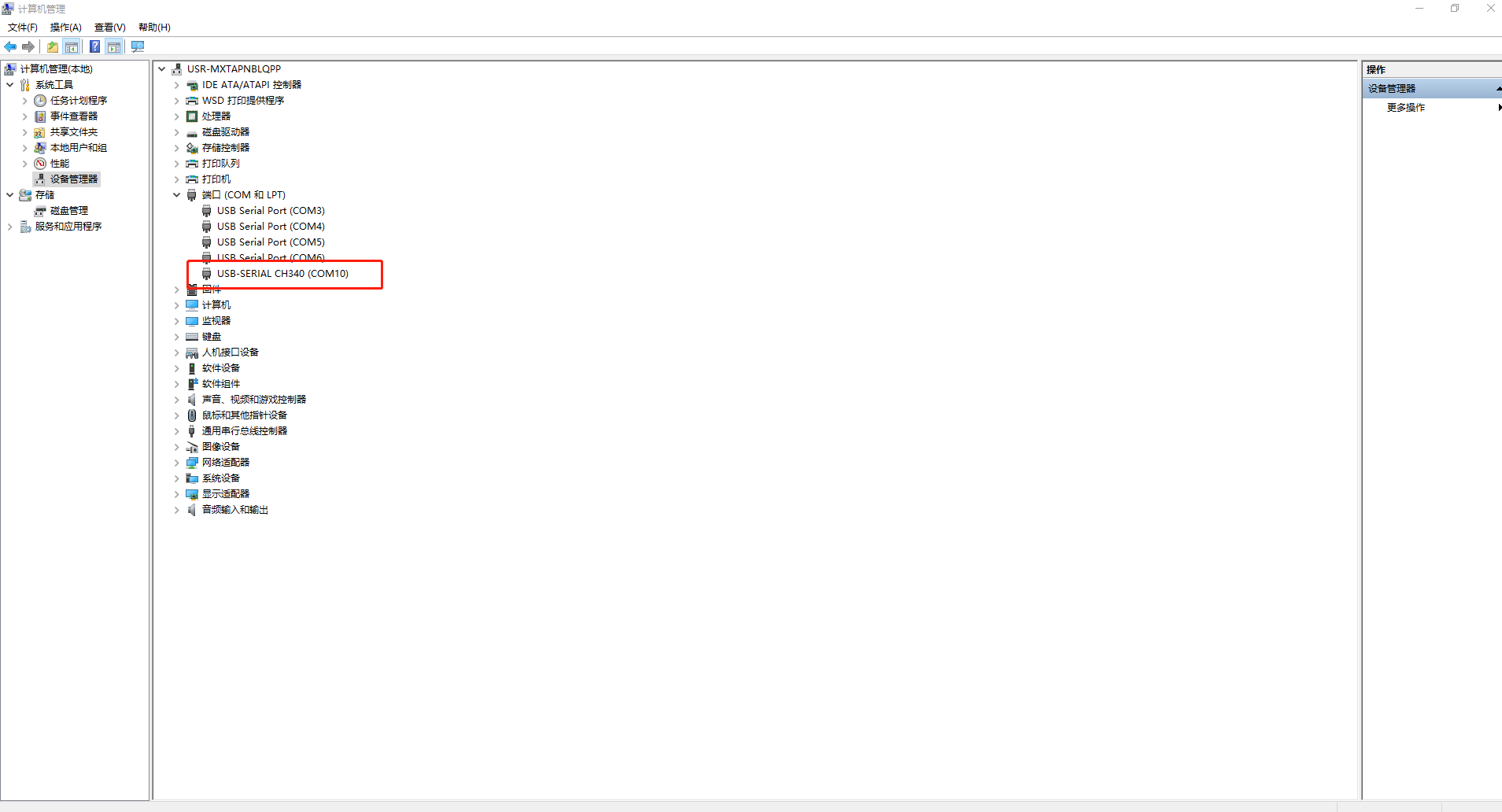

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR154的USB-RS485串口线COM口号，COM10。

三、USR-DR154扫码配置

1、微信小程序配置功能介绍：

注：DR15X 标准版支持微信小程序配置功能。

用户可以直接通过手机微信扫描产品正面的二维码，通过微信小程序快速配置参数和调试设备，让 DTU 的配置从此告别繁琐。

2、使用微信扫一扫功能扫描产品正面的二维码，即进入微信小程序“联博士配置 工具”

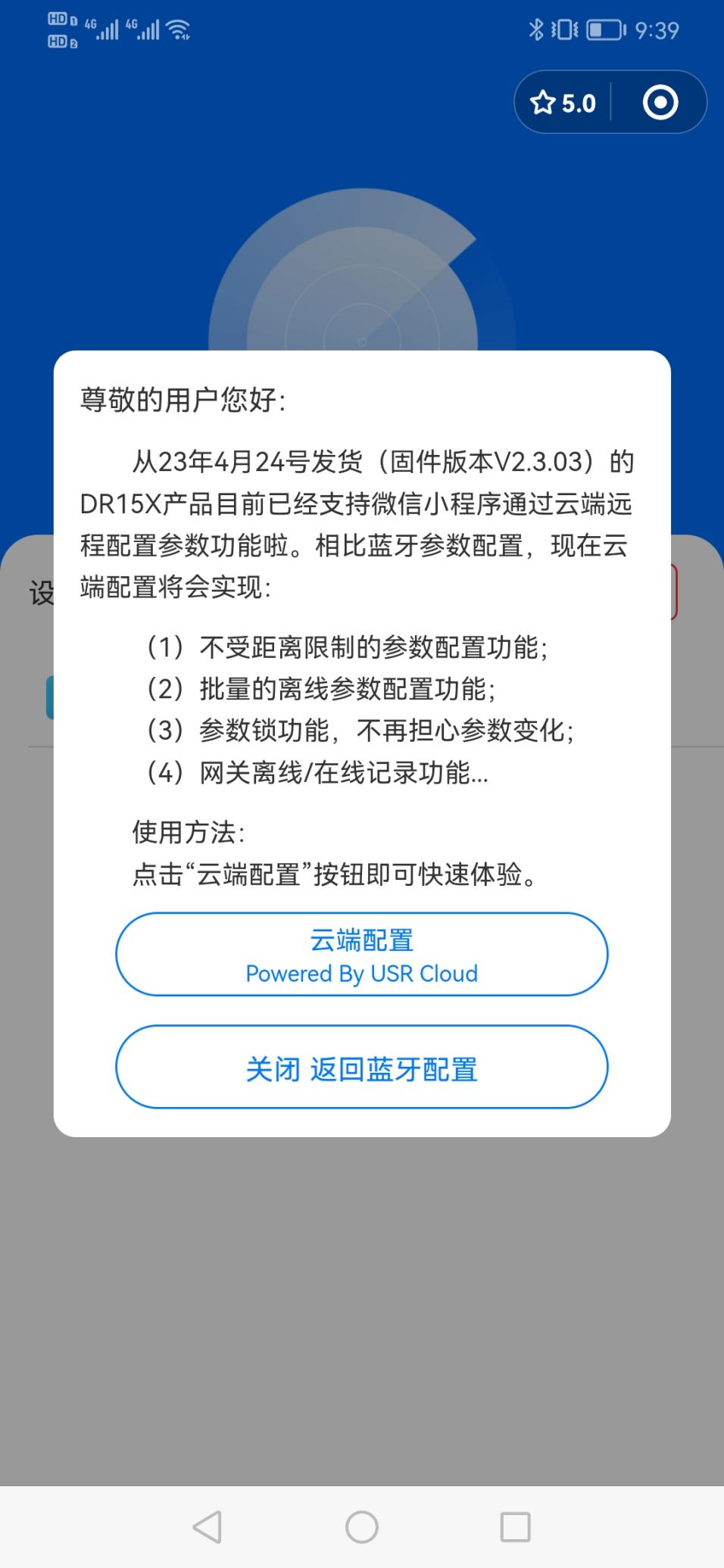

3、点击关闭 返回蓝牙配置

4、打开手机蓝牙功能，同时给微信的蓝牙权限打开

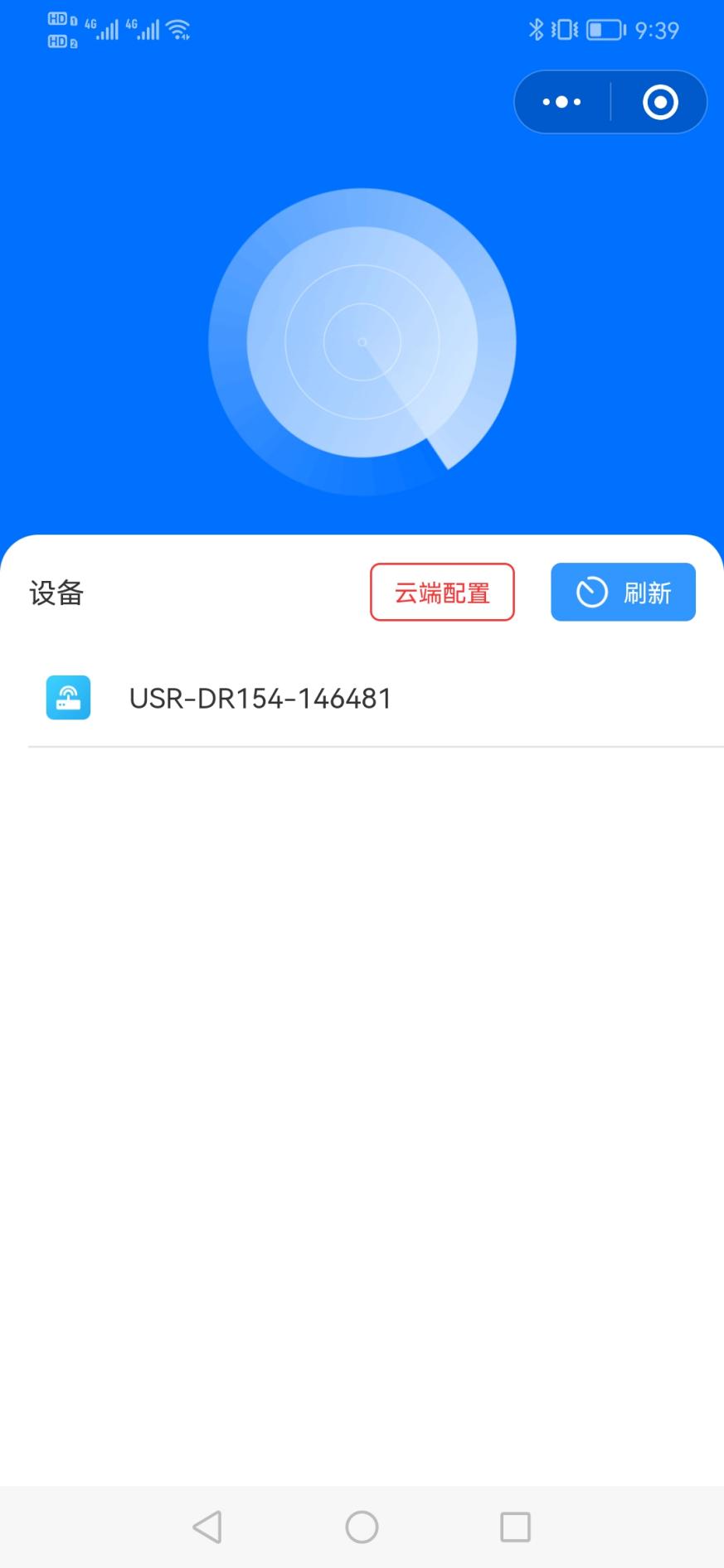

5、搜到设备名称

微信小程序“联博士配置工具”自动扫描手机旁边的 DTU 设备，其中每一台设备都有不同的蓝牙名称，该蓝牙名称为“USR-DR15X- 设备 IMEI 号后六位”，便于用户可以正常识别该配置哪一台 DTU 设备。

6、点击设备名称，会提示连接蓝牙中

点击微信小程序“联博士配置工具”中扫描到的 DTU 设备名称。

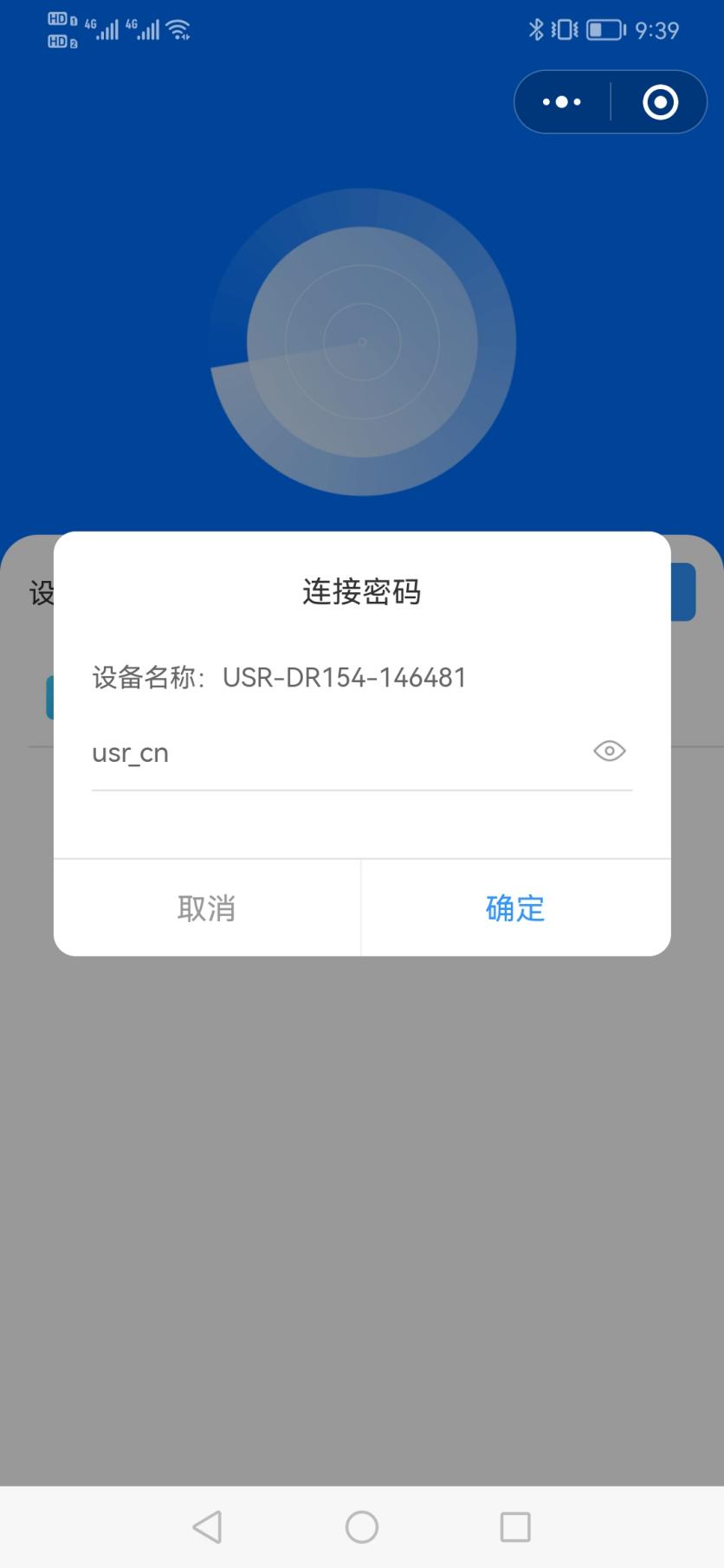

7、输入连接密码

若第一次连接，则会弹出弹框，需输入连接密码进行验证，连接 密码初始值为“usr_cn”，密码可以在进入微信小程序后重新进行设定（长度为 1~10 位）。第一次连接成功后，设备可自动记录连接验 证状态。再次连接时，“联博士配置工具”会自动进入主界面。

8、点击参数设置

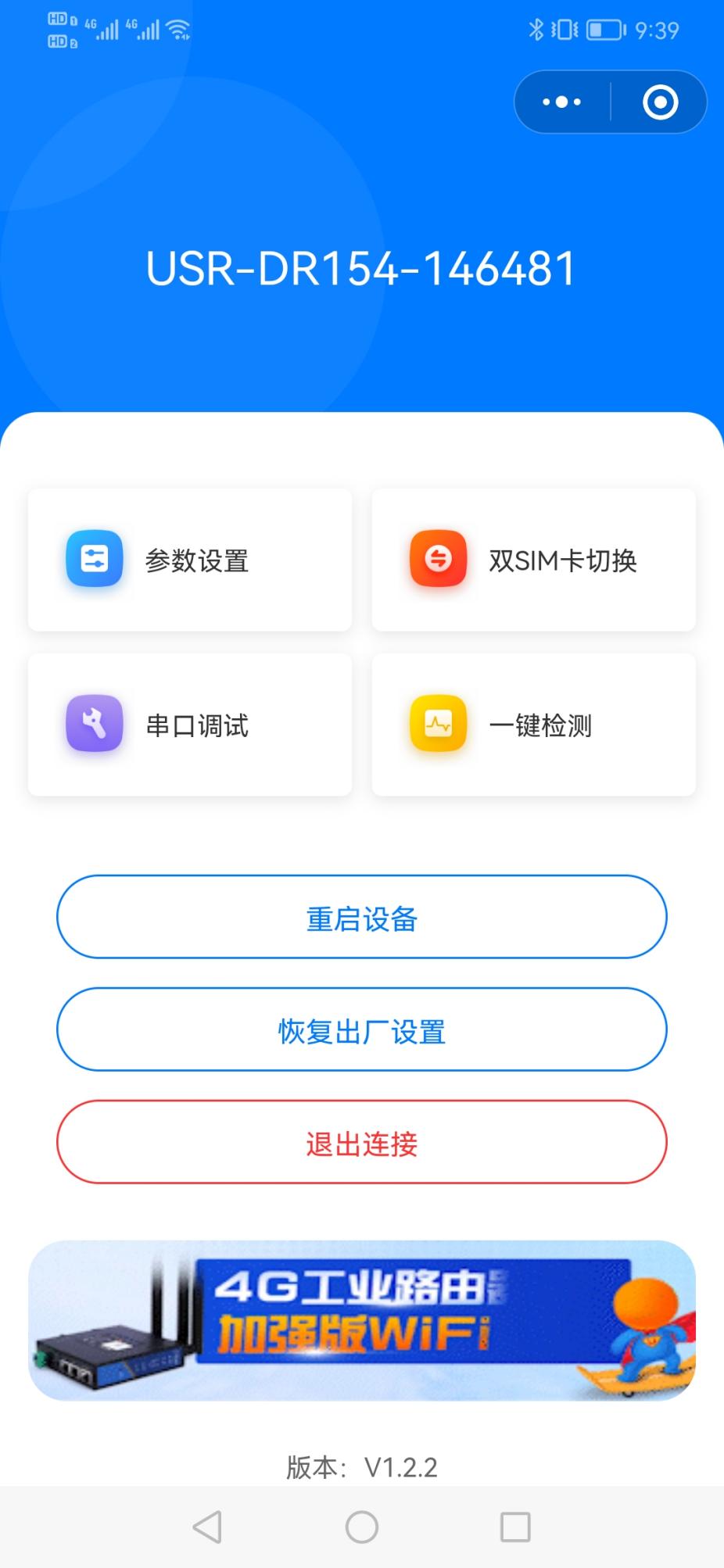

微信小程序“联博士配置工具”的主界面如下图所示：

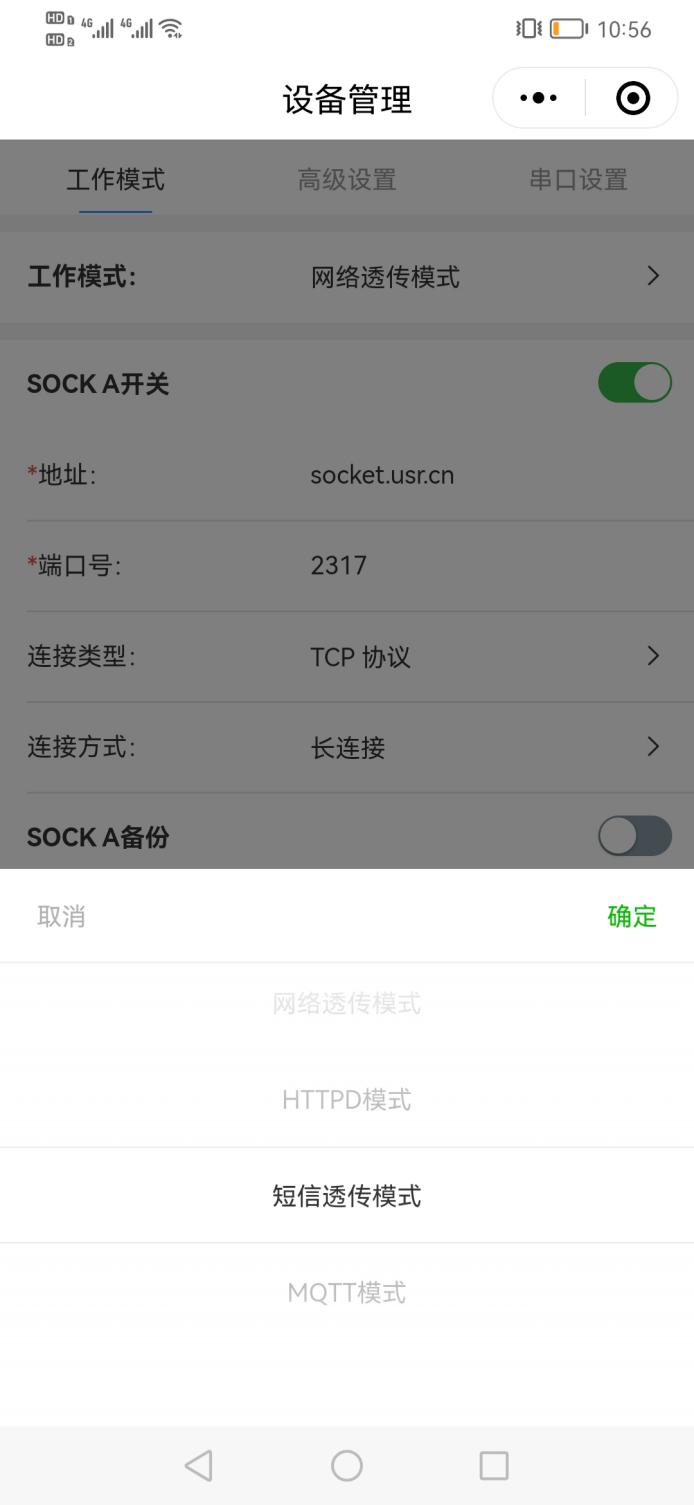

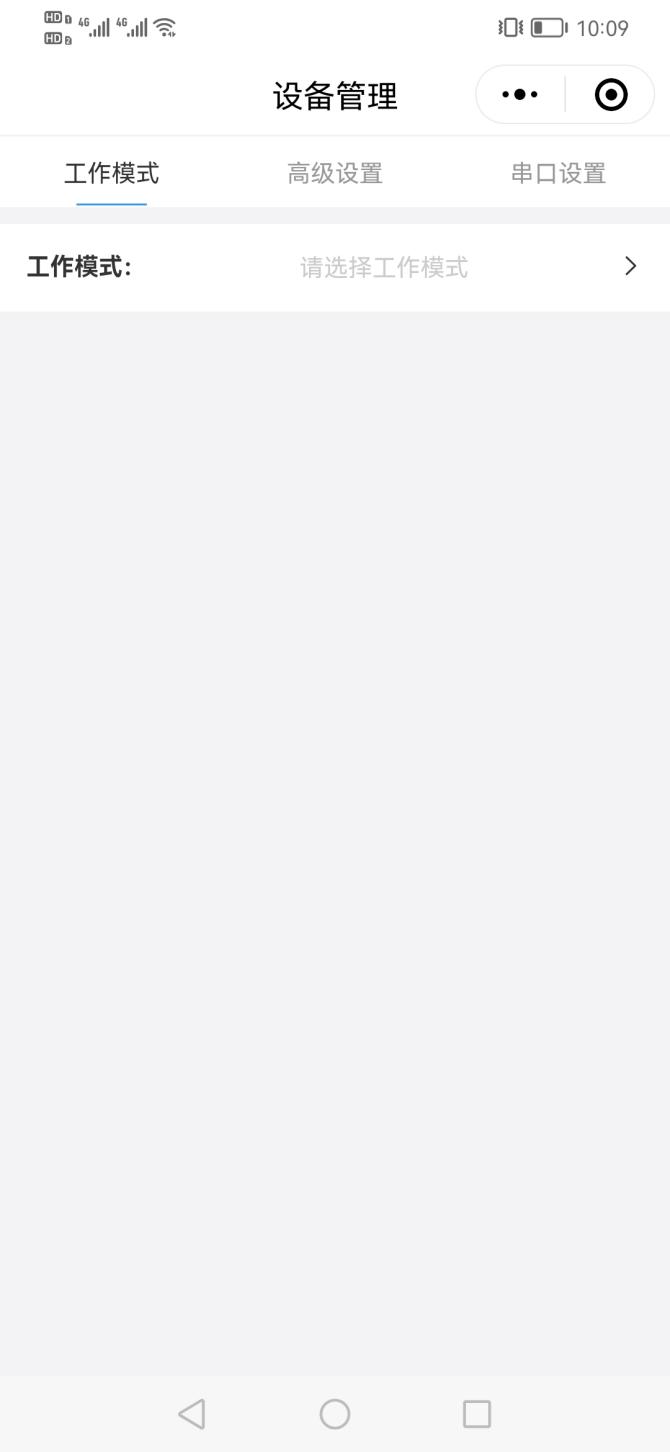

9、点击工作模式，选择短信透传模式，点击确定

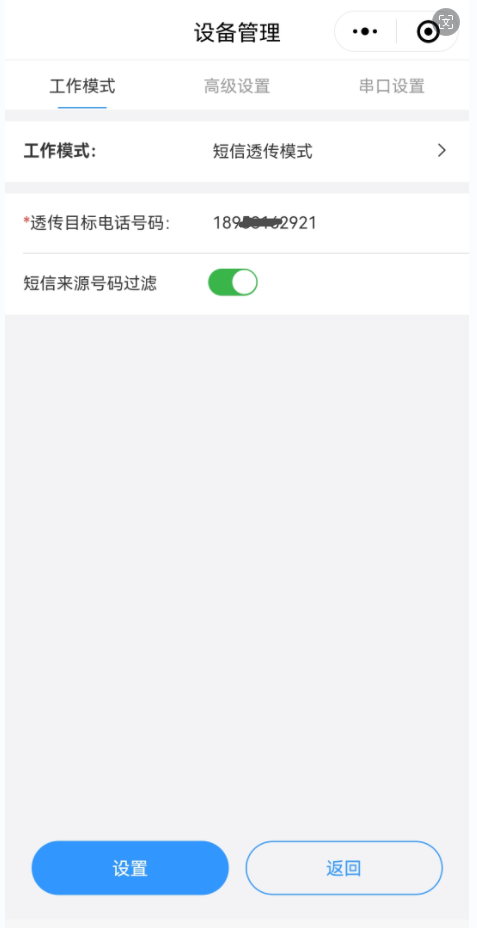

10、透传目标电话号码填入要接收短信的手机号码

11、点击串口设置，查看串口波特率115200，实际测试需要修改USR-DR154的波特率，改的和所接485串口设备一致，其他参数保持默认。

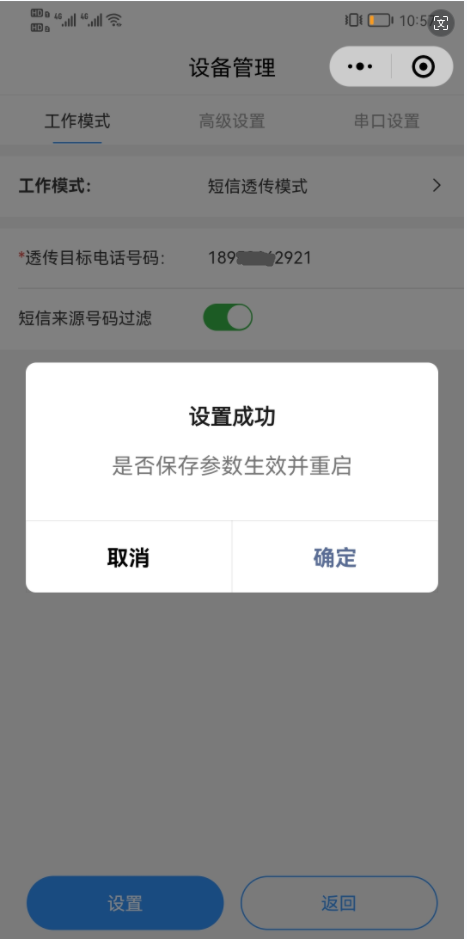

12、参数确认完成之后，点击联博士配置工具的设置，提示设置成功，是否保存参数生效并重启，点击确定。USR-DR154参数设置并自动重启。

四、功能调试

1、功能介绍

短信AT指令是指，可以使用短信的方式去查询和配置模块的参数，短信 AT 指令一般是客户临时需要查询或者修改参数的情况 下使用，只要知道设备的手机号，就可以查询和修改参数，对于偏远地区的设备管理十分方便。

2、功能调试

以查询 SocketA 参数为例，发送 AT 指令。注：此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示，实际使用中请输入正确的字符。

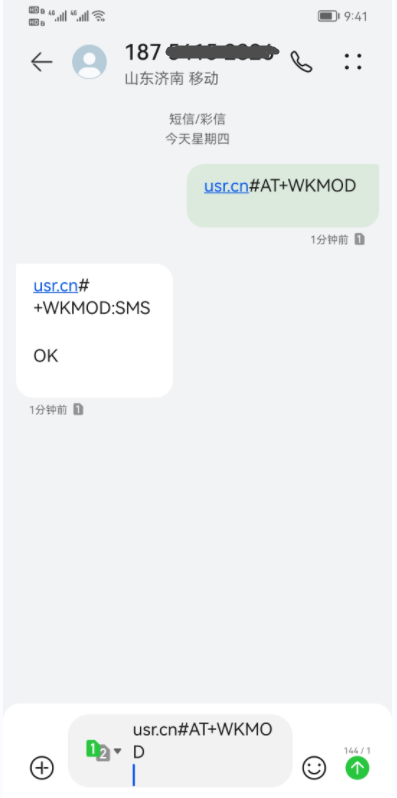

以查工作模式为例，发送 AT 指令，从手机端向模块发送usr.cn#AT+WKMOD（注意该字符串最后有一个回车符），模块接收后， 会返回响应信息如下图：
