⼀、资料下载
1、USR-M100说明书：https://www.usr.cn/Download/1202.html
2、设置软件：https://www.usr.cn/Download/1213.html
⼆、准备⼯作
1、USR-M100产品 数量1个
2、电源适配器 12V 数量1个
3、电脑数量1台|
4、232或者485转usb线 数量1条
5、测试⽤的mqtt服务器：
服务器地址：mqtt.usr.cn
端⼝：1883
⽤户名：usr.cn
密码：usr.cn
客户端 ID：⾃定义 （设置复杂一点，2个mqtt客户端的id不要一样，会冲突）
三、连接框图 485转usb（Modbus Slave）-----USR-M100------MQTT 服务器--------MQTT客户端
说明：本案例中，串⼝设备⽤电脑端的Modbus Slave软件模拟串⼝从机来测试
四、测试步骤
1、USR-M100产品，485转USB线的485口和M100的485接线A-A,B-B，USB端插⼊电脑USB⼝。M100 ⽹⼝选择⼀个⽹⼝通过⽹线连接可以访问互联⽹的路由器。检查所有连接⽆误后，给M100⽤12V电源适配器供 电。

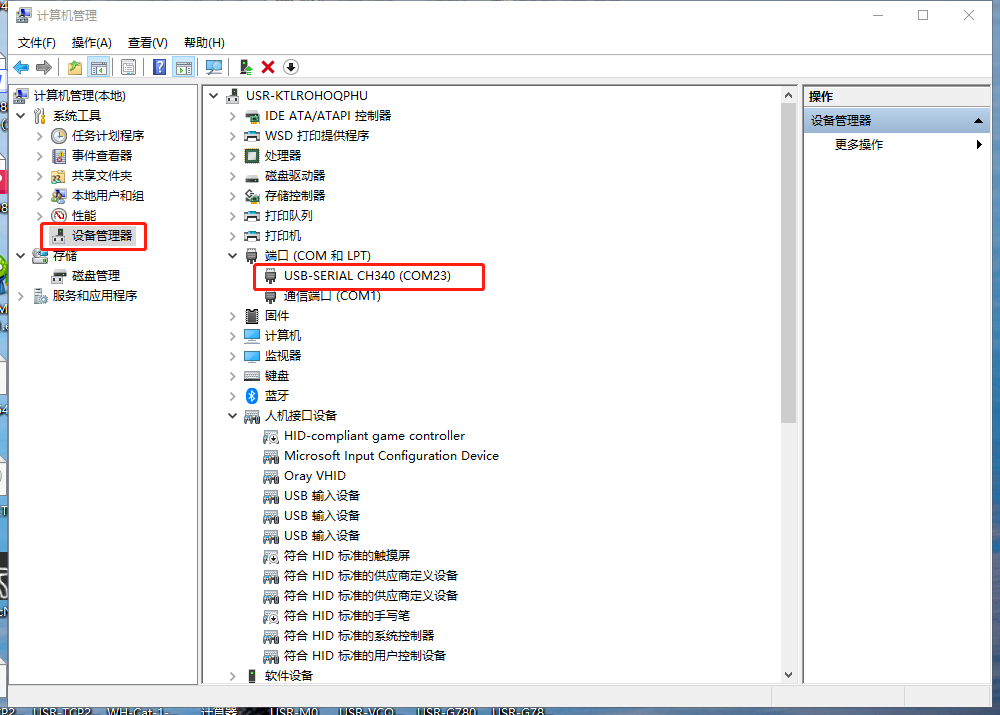

2、检查USR-RS485串⼝线的COM⼝号，点击电脑计算机，右击⿏标，点击设备管理器，查看端⼝，确认 USB-RS485串⼝线的COM⼝号，有⼈测试电脑是com23

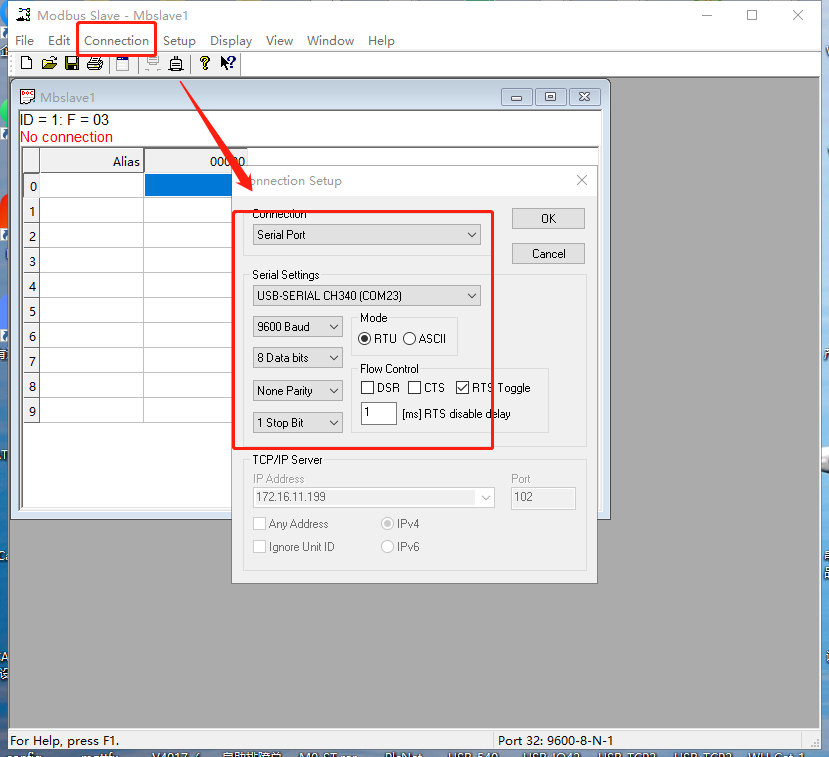

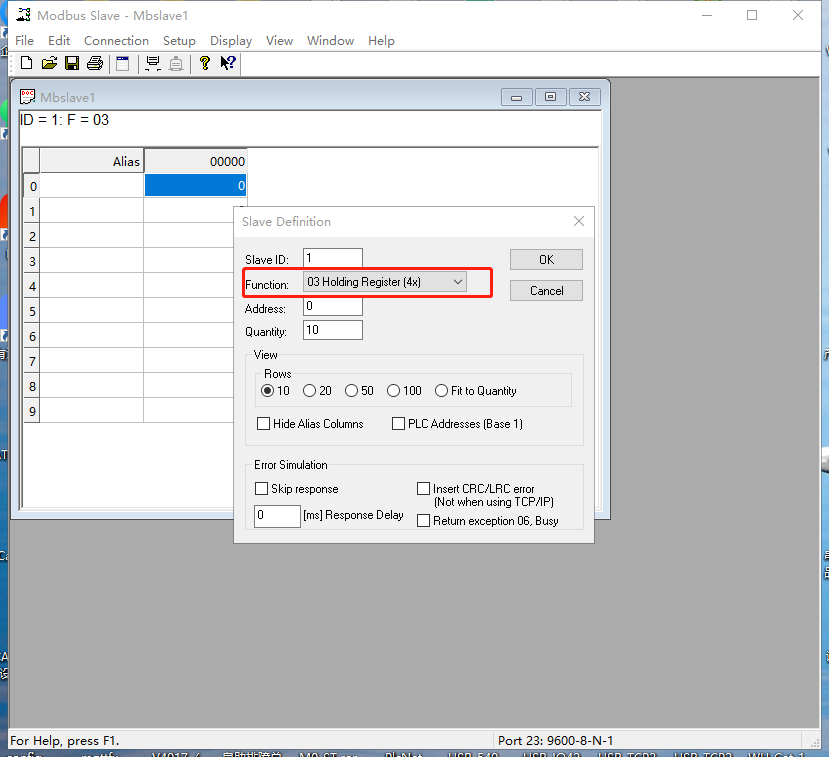

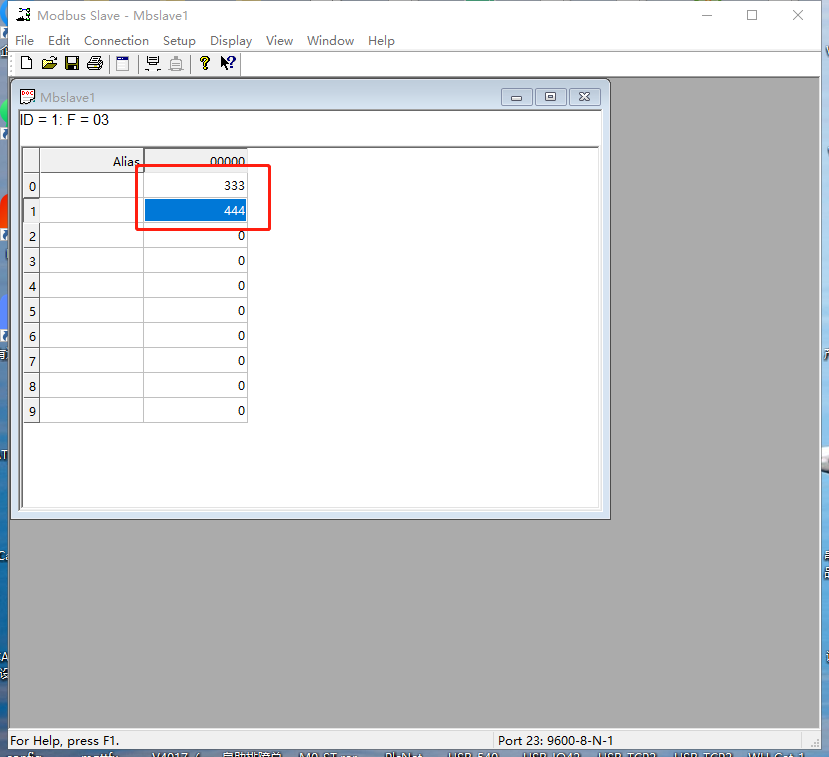

3.⽤modbus savle软件打开com23，根据M100的串⼝参数模拟485设备

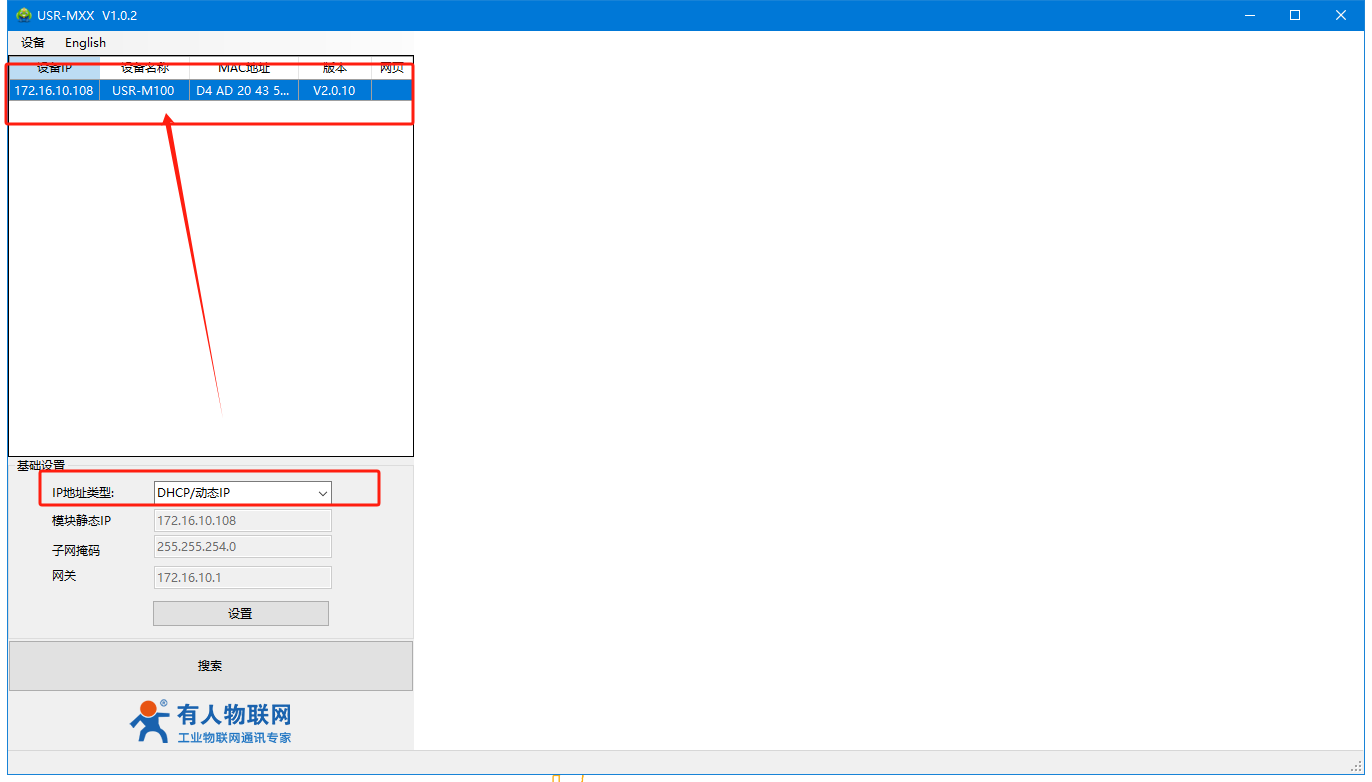

4. 电脑和M100在同局域⽹内，可以⽤设置软件搜索到M100设备。修改M100的ip动态获取路由器分配的⽹络

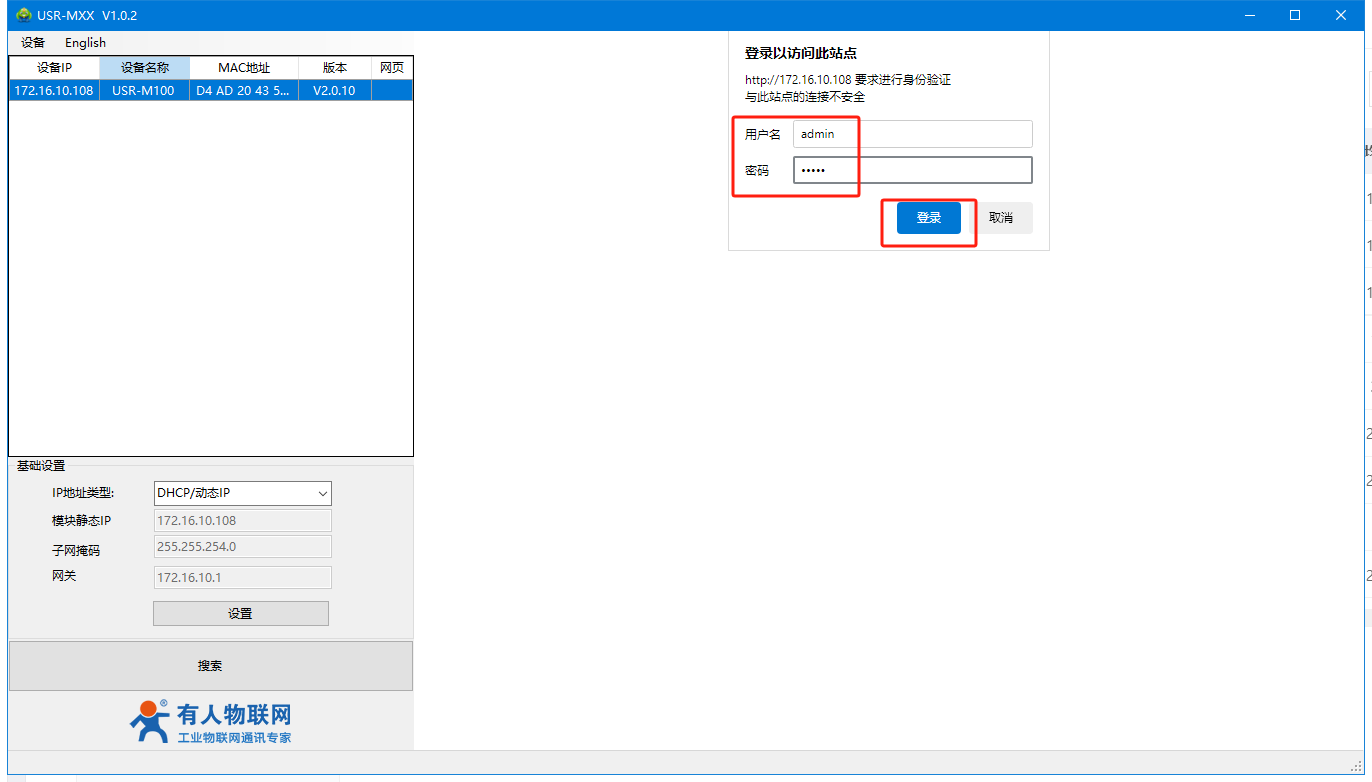

5、选中设备ip。⽤户名和密码都是admin，可以进⼊内置⽹⻚

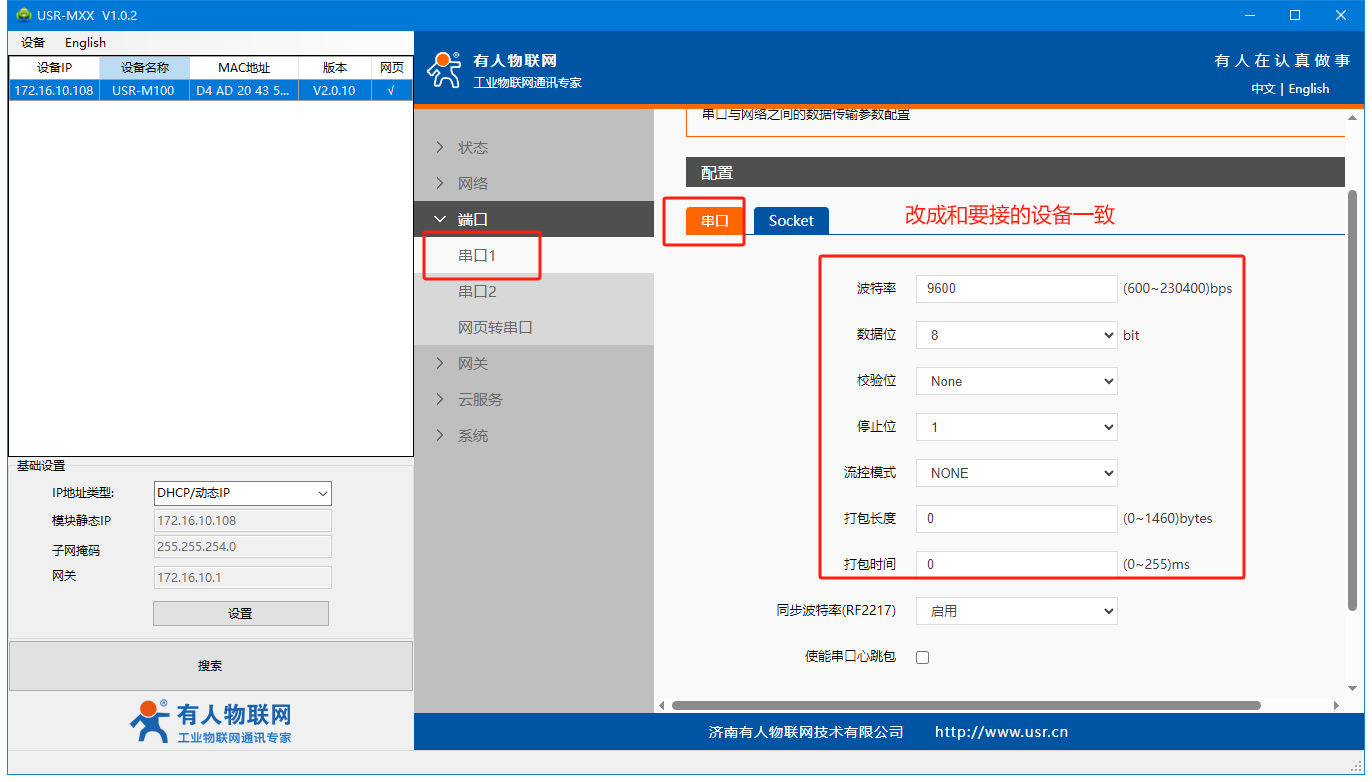

6、波特率改成和要接的串⼝设备⼀致。保存——继续配置

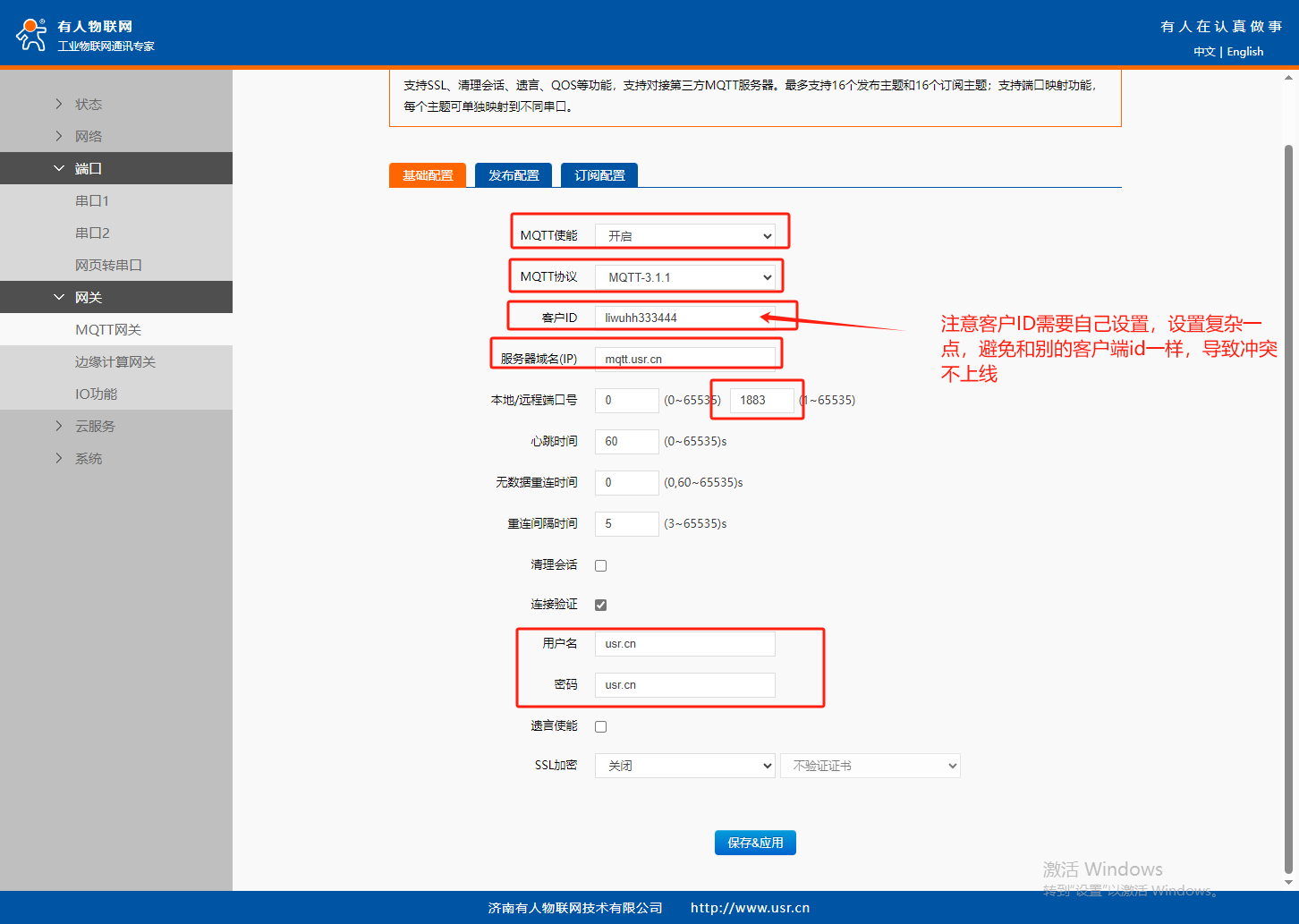

7、mqtt开启，配置连接mqtt服务器的参数，保存，继续配置。注意此时不⽤配置订阅和发布主题，需要 在边缘采集上报那配置。

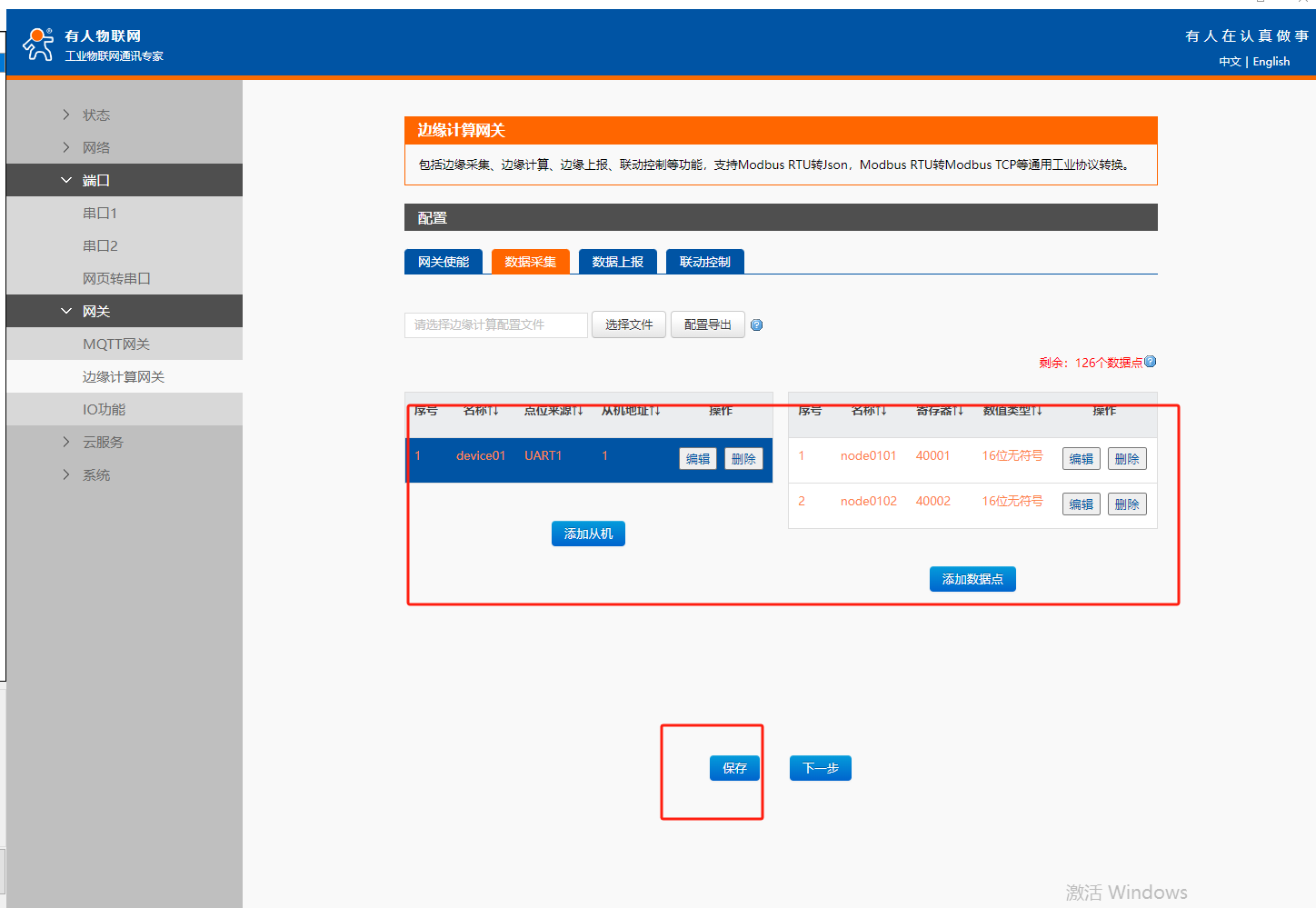

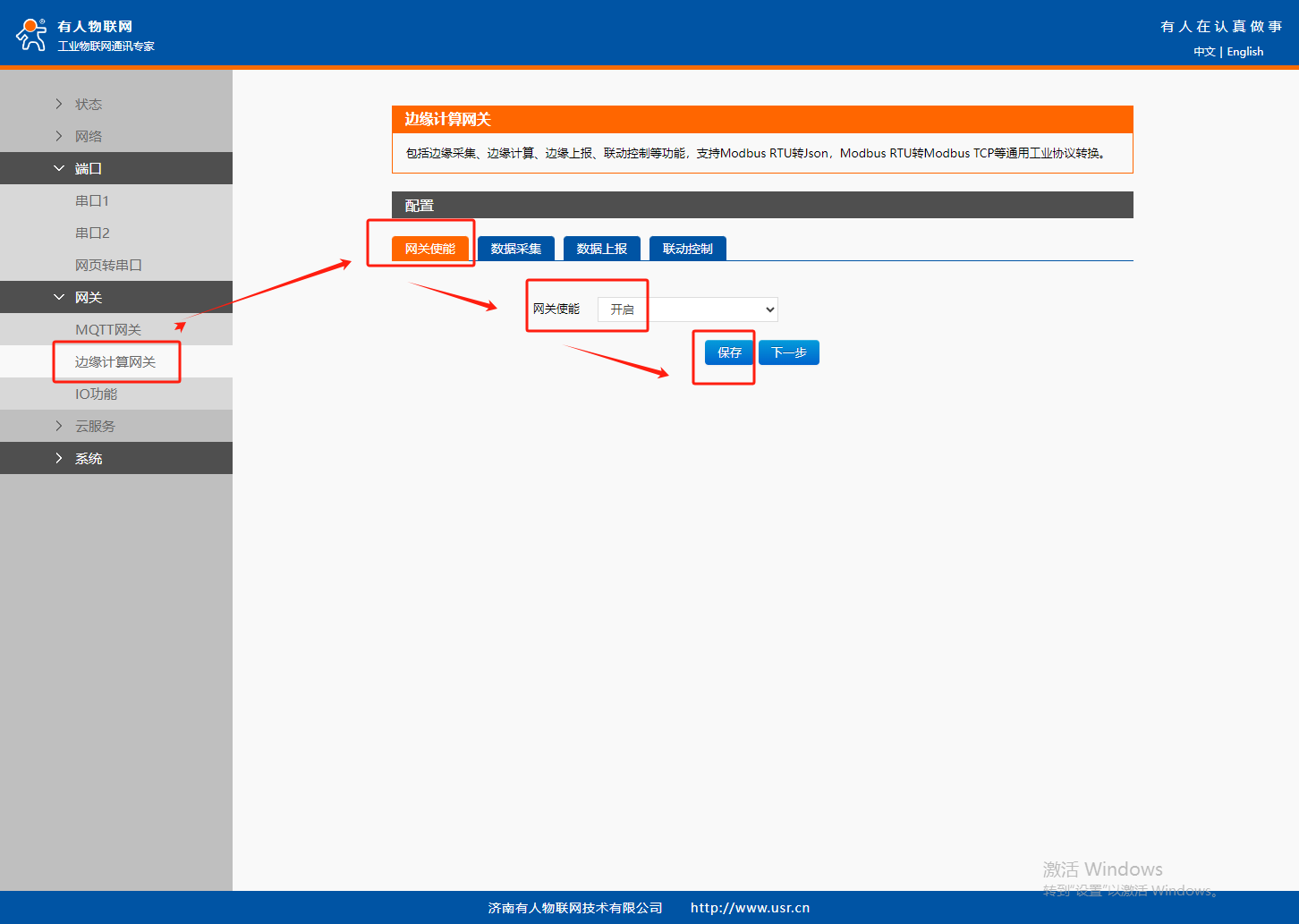

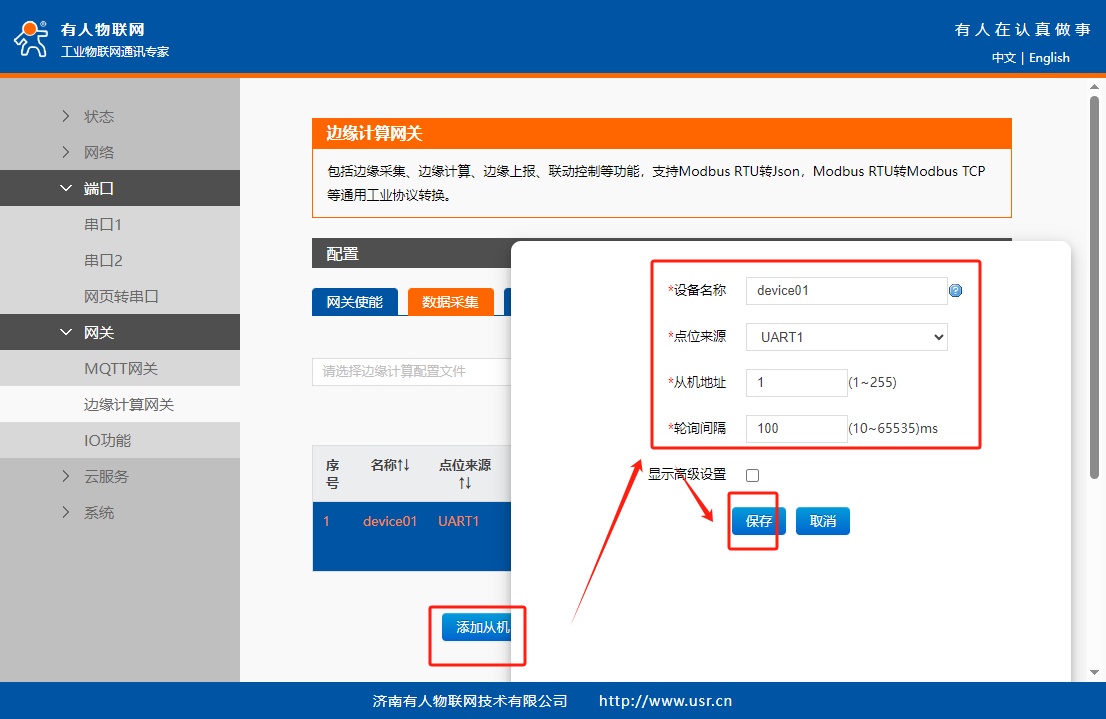

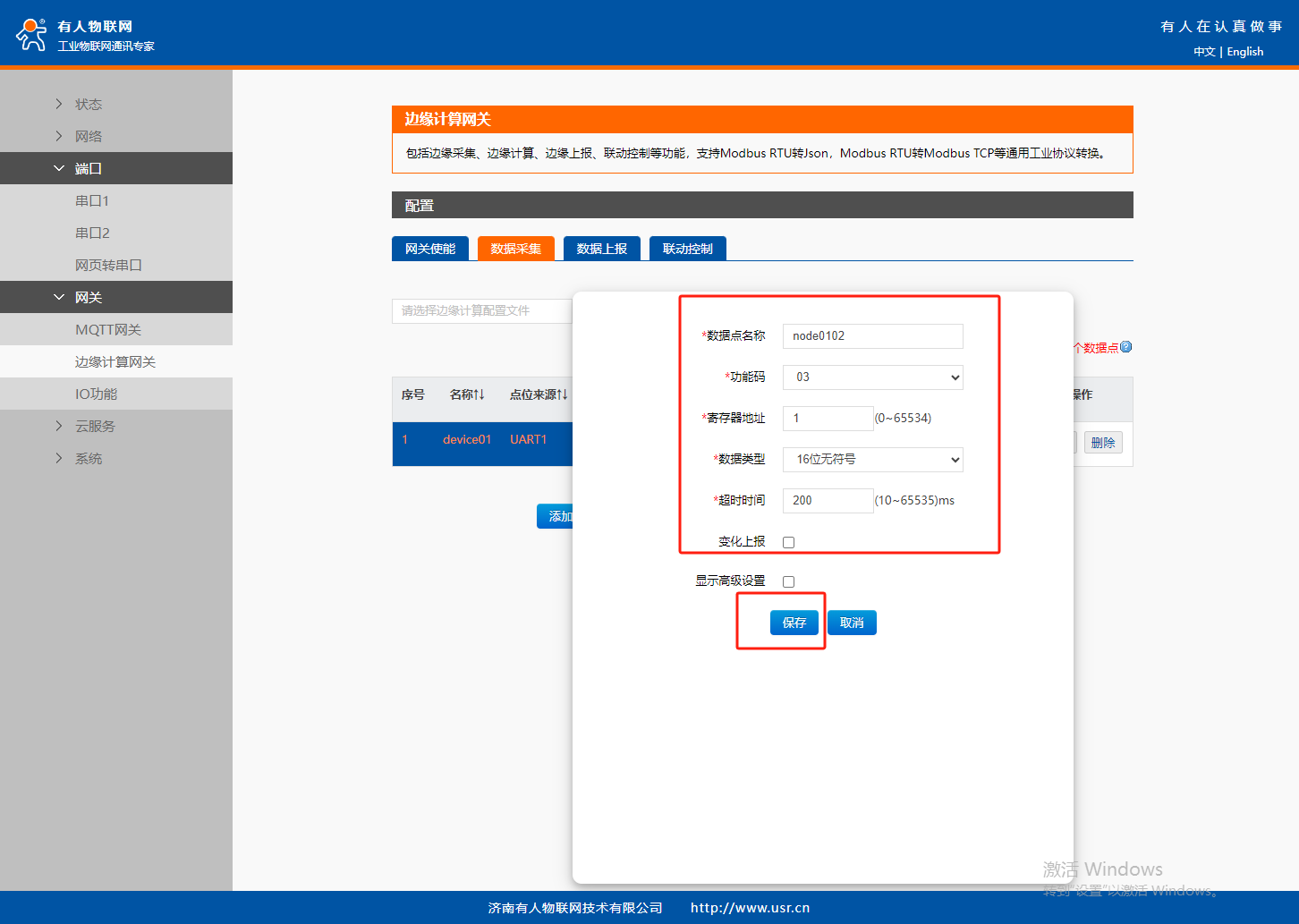

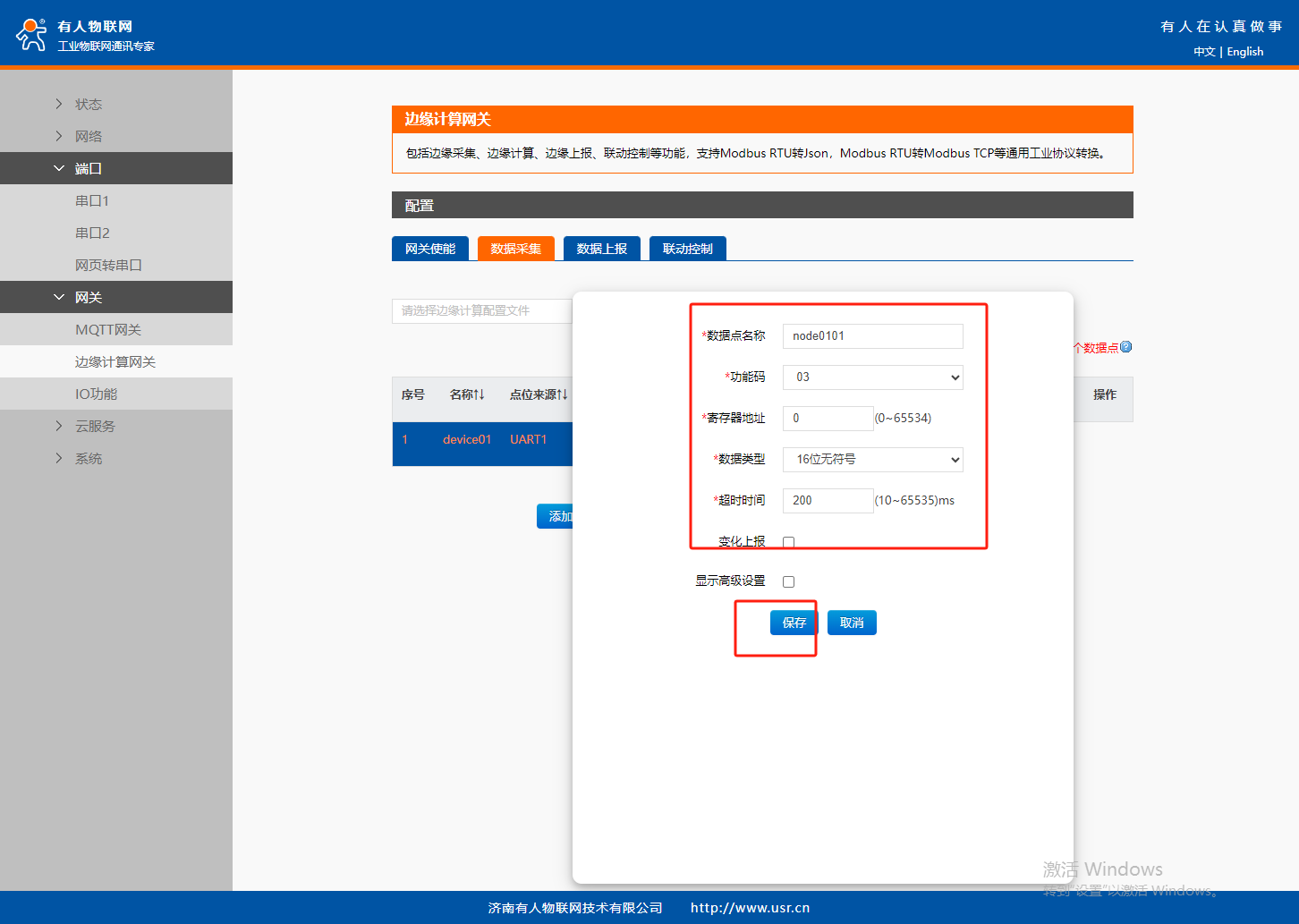

8、配置开启边缘采集⽹关，数据采集配置添加点位。把要采集的modbus rtu协议的寄存器和从机地址 添加上去。（测试举例采集的设备从机地址1 功能码03 采集40001-40004是个寄存器。）

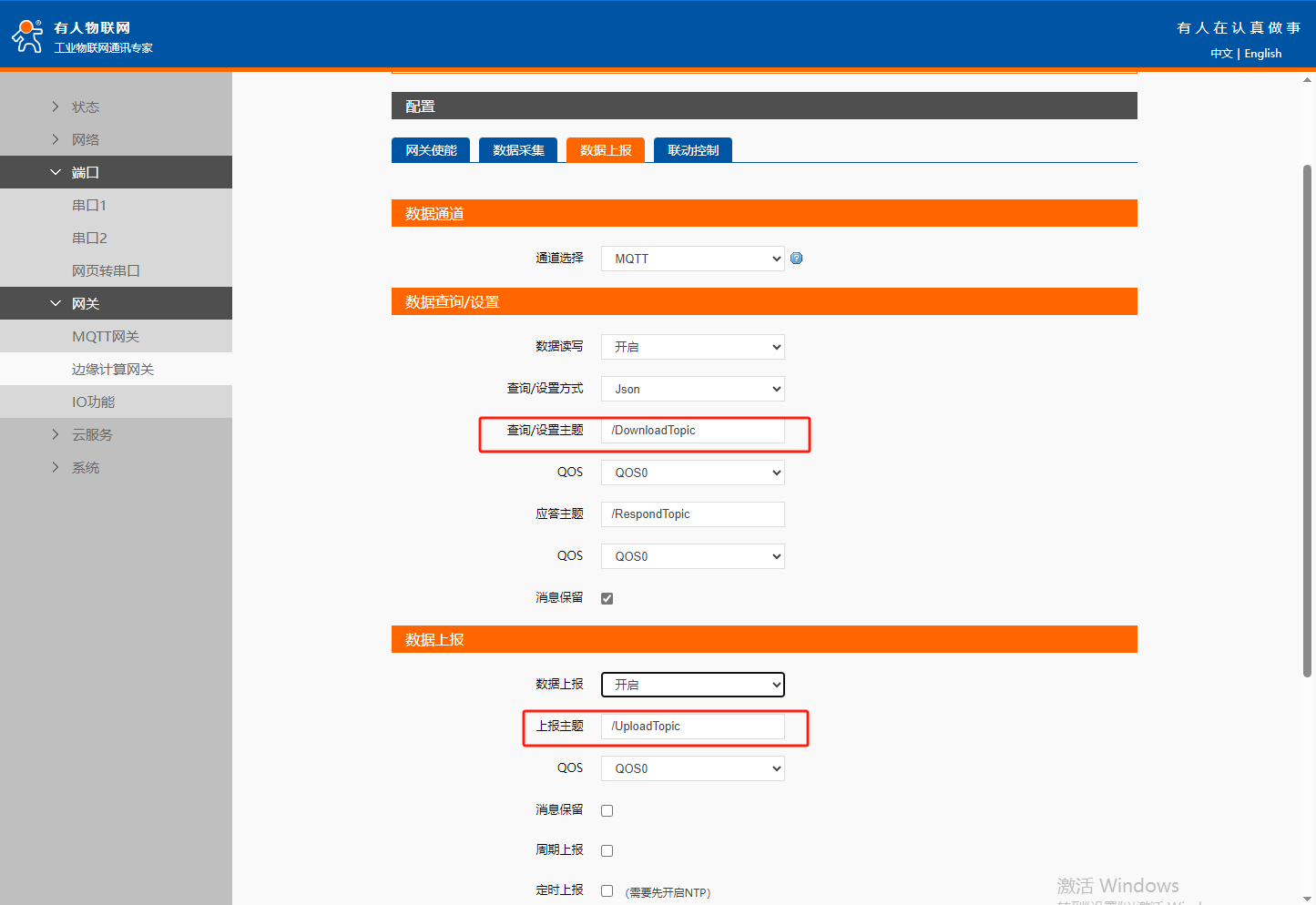

配置数据上报。添加上报主题和查询主题，主题可以自定义，也可以保持默认

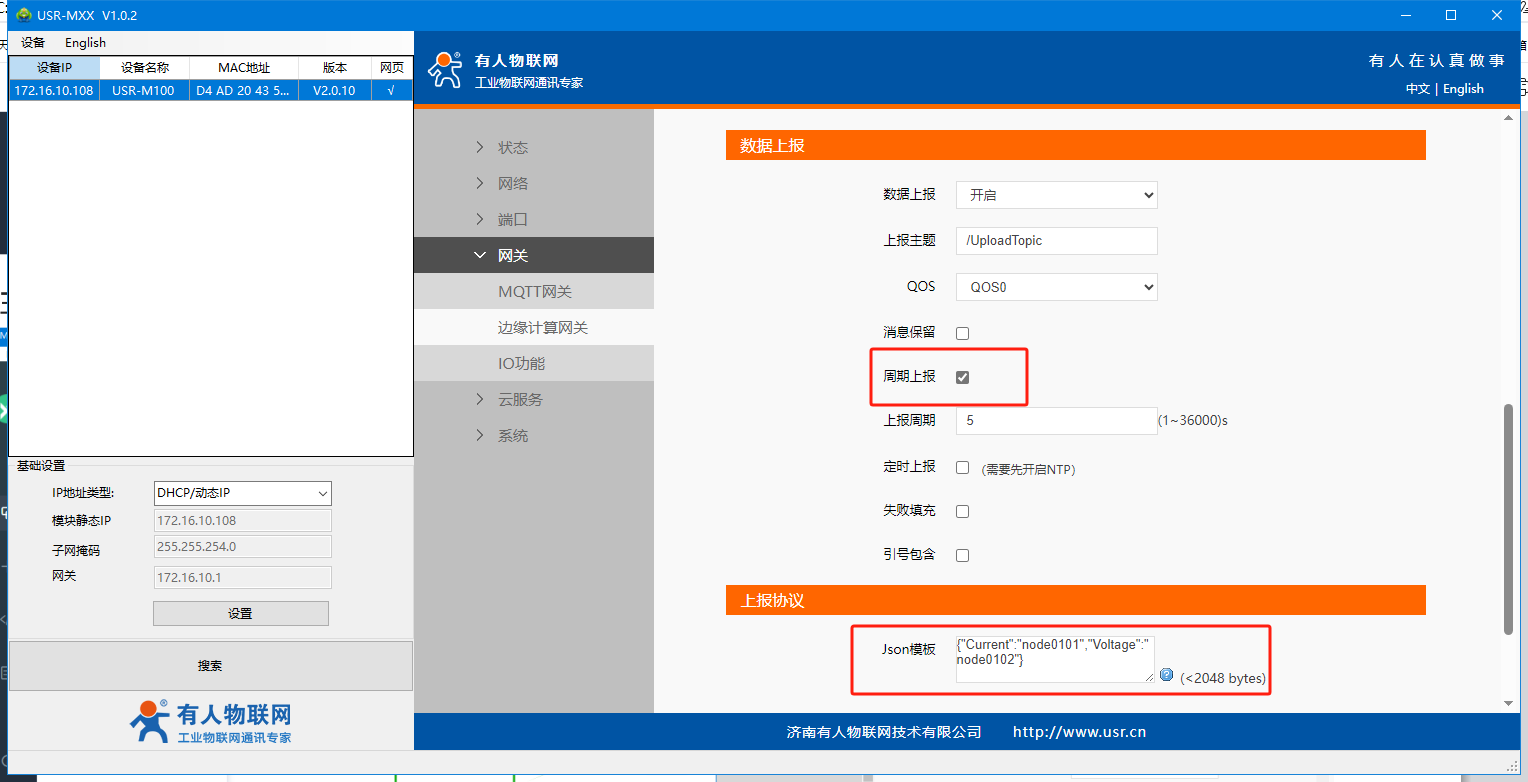

配置上报 Json 模板，本例中配置模板： {"Current":"node0101","Voltage":"node0102"}
json模板格式如图：

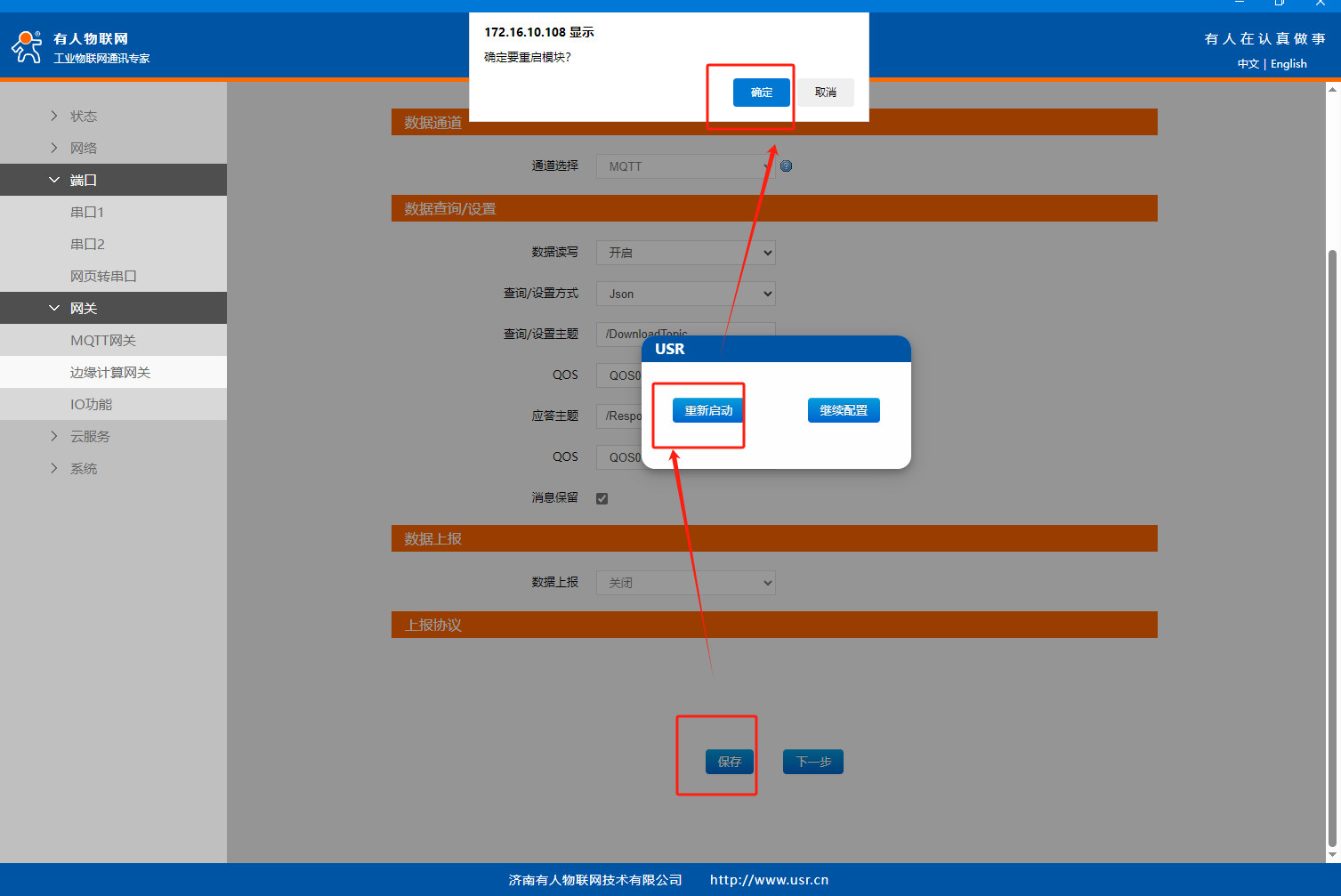

保存重启生效：

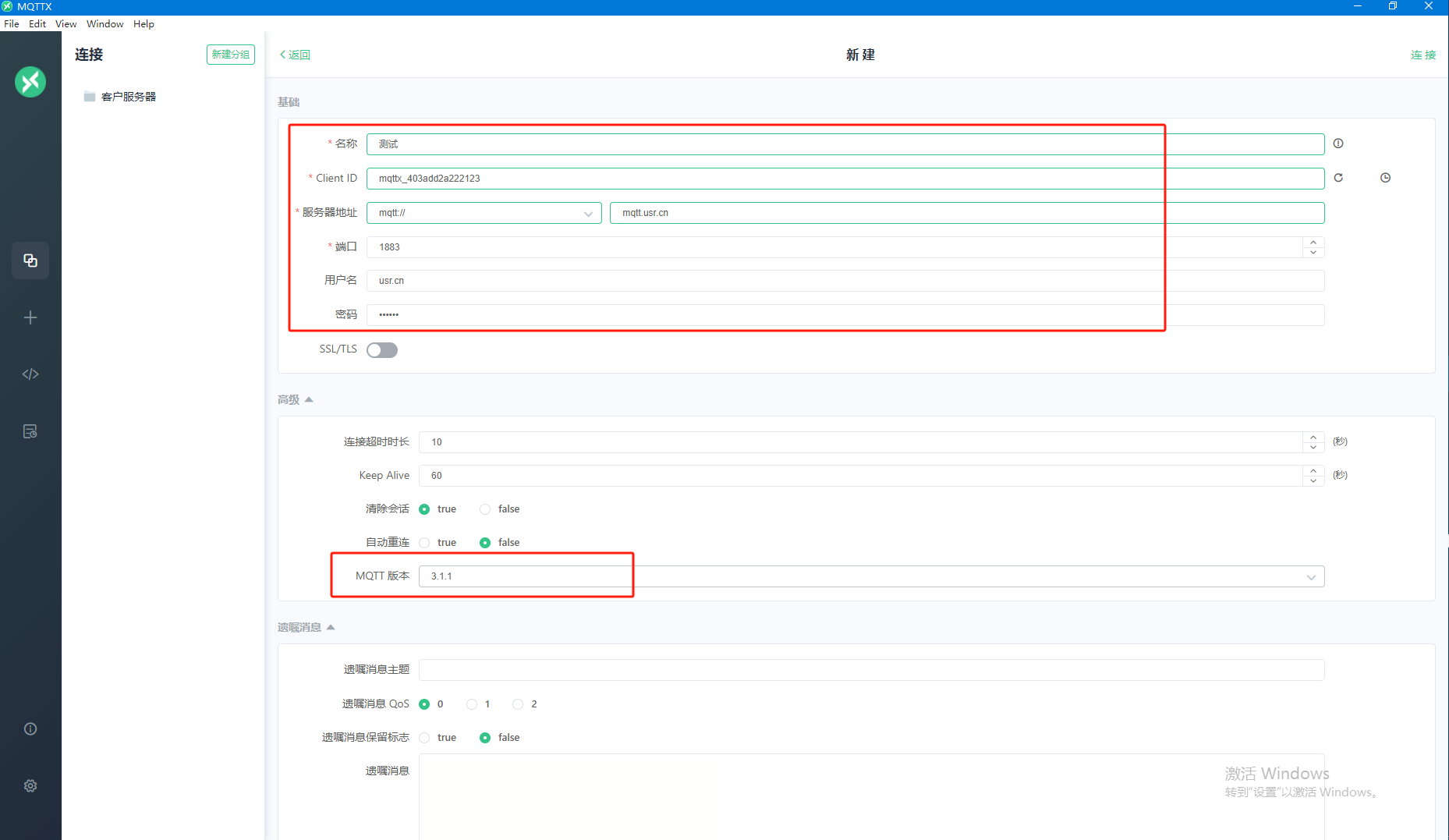

配置mqtt客户端软件连接mqtt服务器

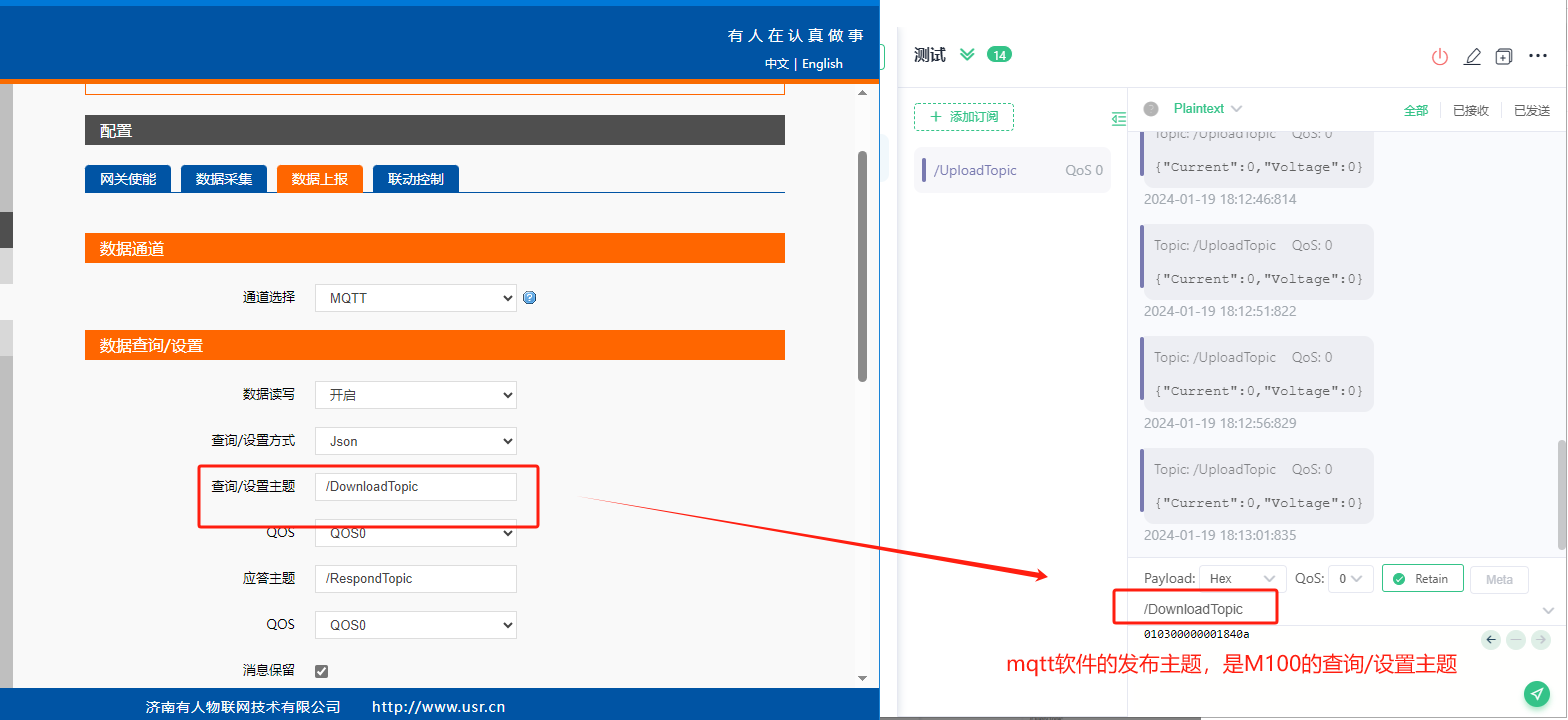

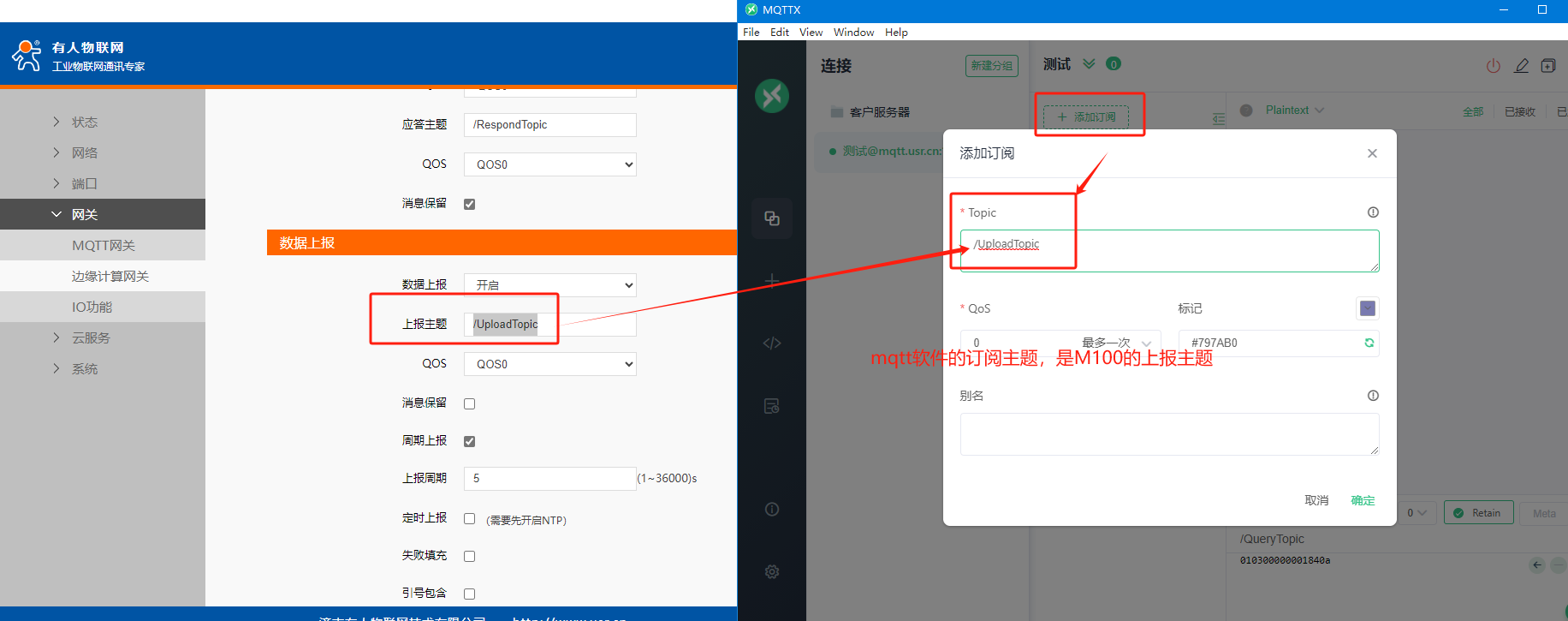

配置订阅和发布主题：

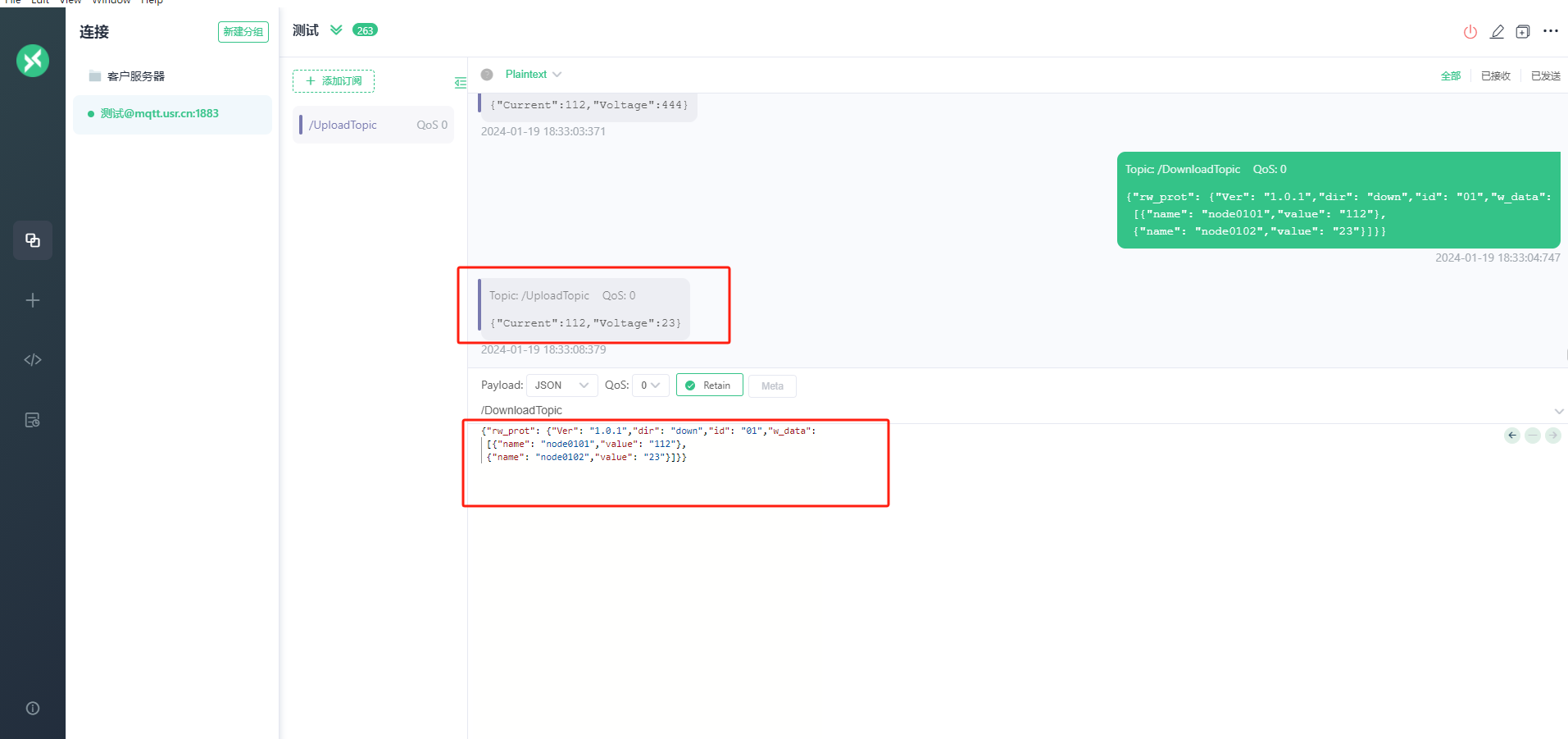

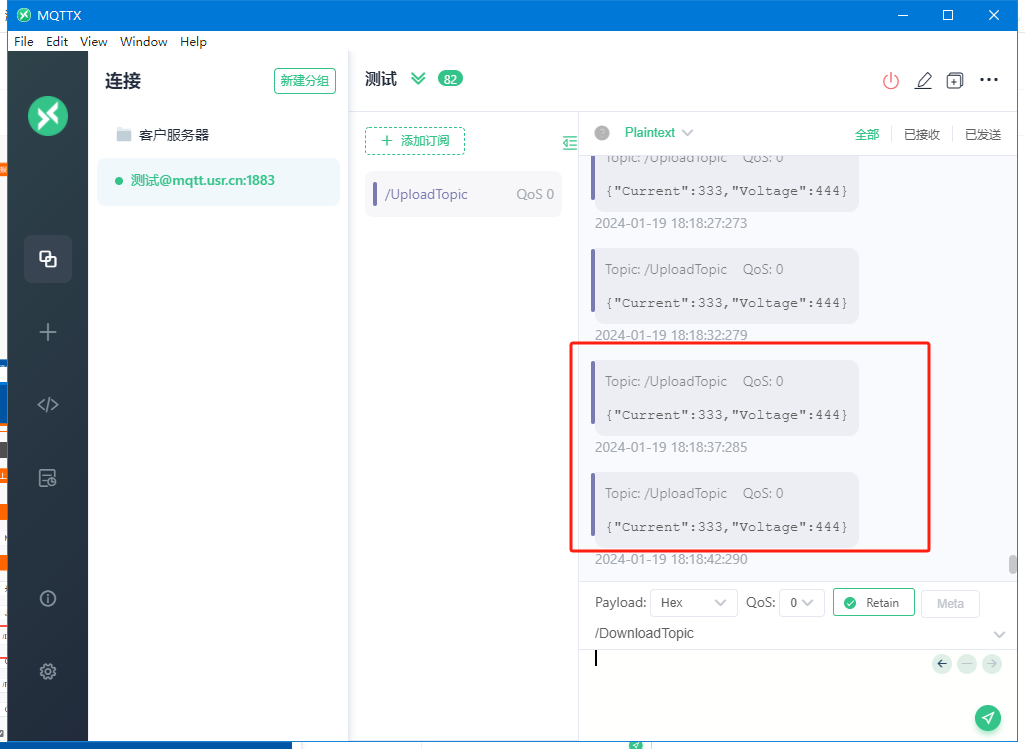

可以看到M100上报的数据

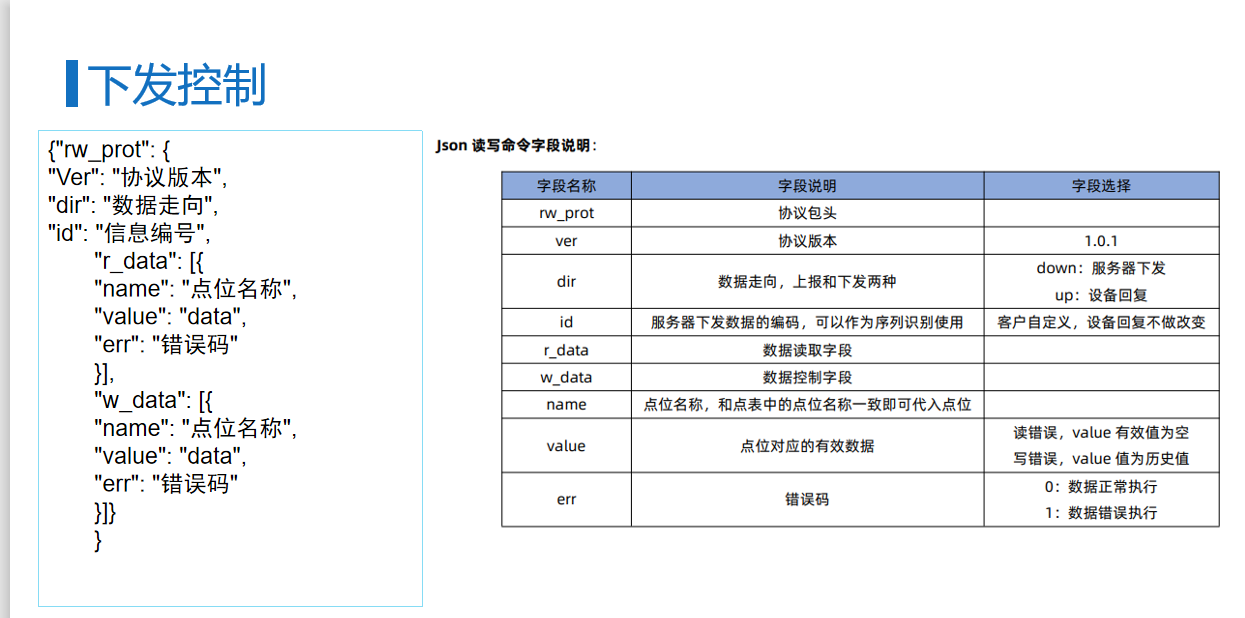

查询/设置方式，是json格式，也可以通过mqtt软件去以josn格式往下写指令：
示例：{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "01","w_data": [{"name": "node0101","value": "112"}, {"name": "node0102","value": "23"}]}}
撰写人：李慧颖
