一、资料下载

USR-M100说明书：https://www.usr.cn/Download/1202.html

设置软件：https://www.usr.cn/Download/1213.html

二、准备工作

M100数量一台

网线 1根

电源适配器 数量一个

三、配置过程

1.M100配置

（1）M100网口通过网线直连电脑网口，给M100用12V电源适配器供电。

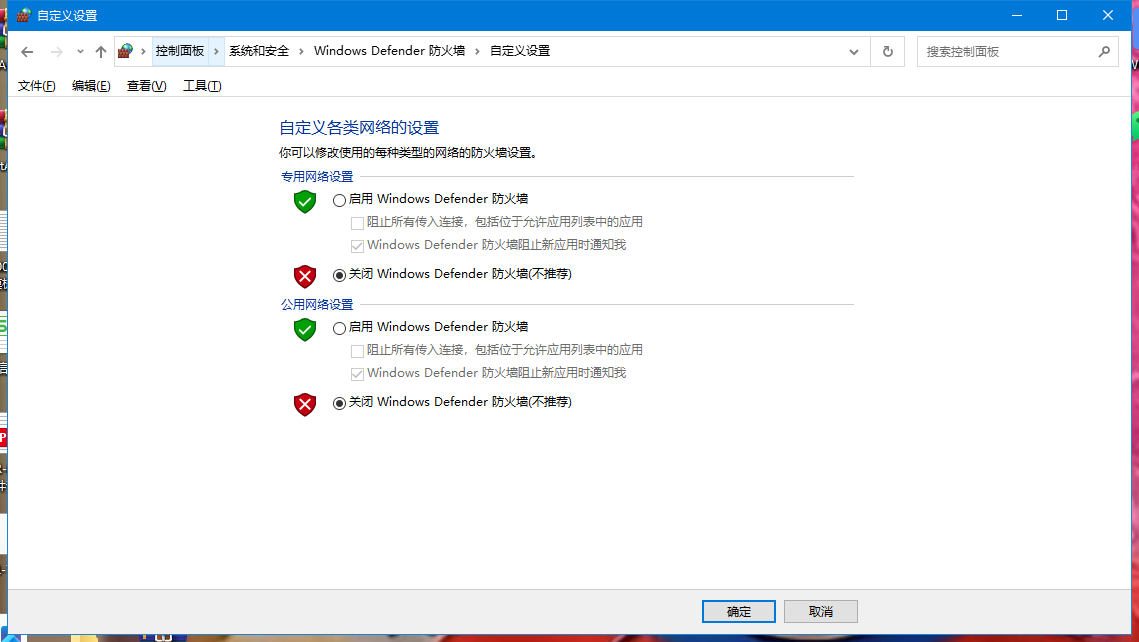

（2）电脑关闭防火墙和杀毒软件：控制面板--系统和安全--Windows Defender 防火墙--关闭防火墙

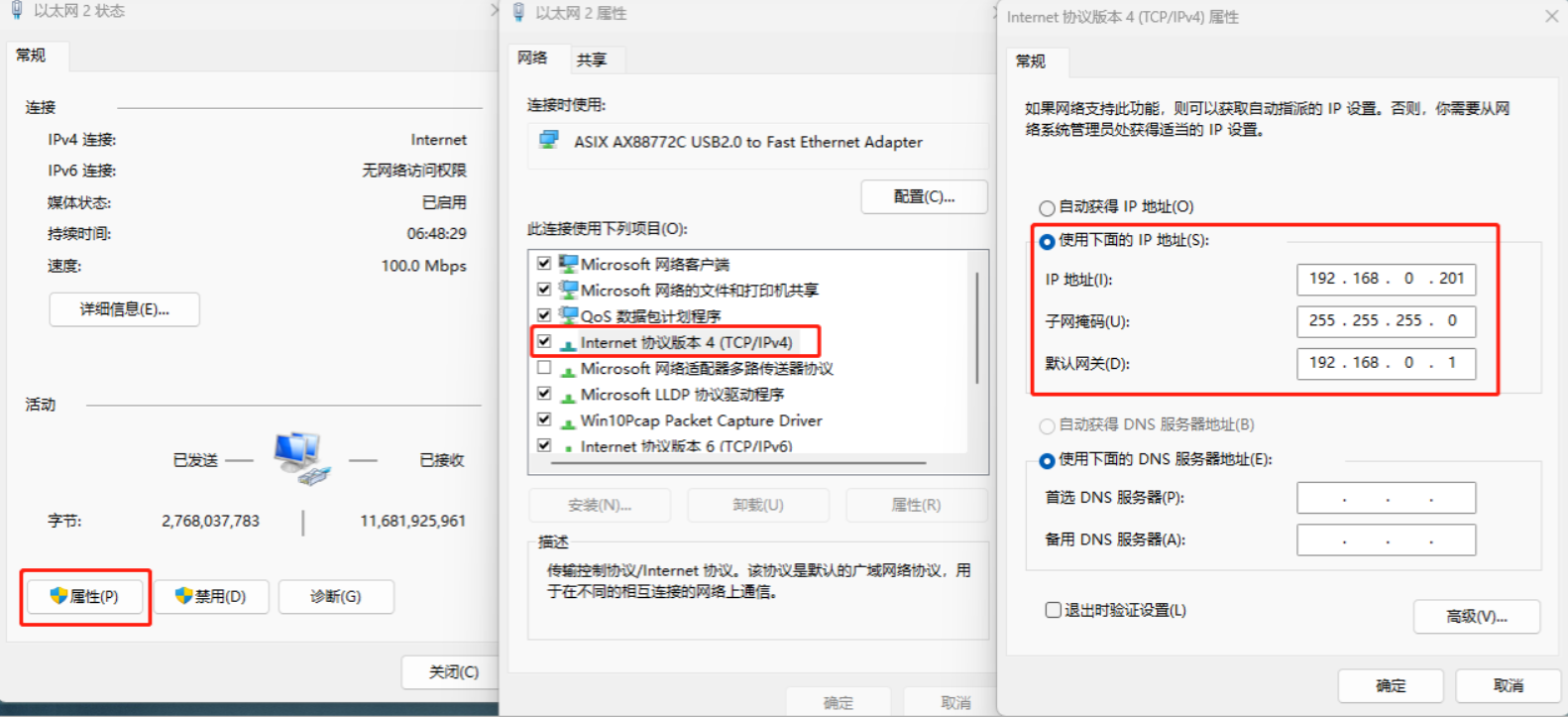

（3）电脑：控制面板--网络和 Internet--网络连接，IP设置和M100 IP同网段，M100默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

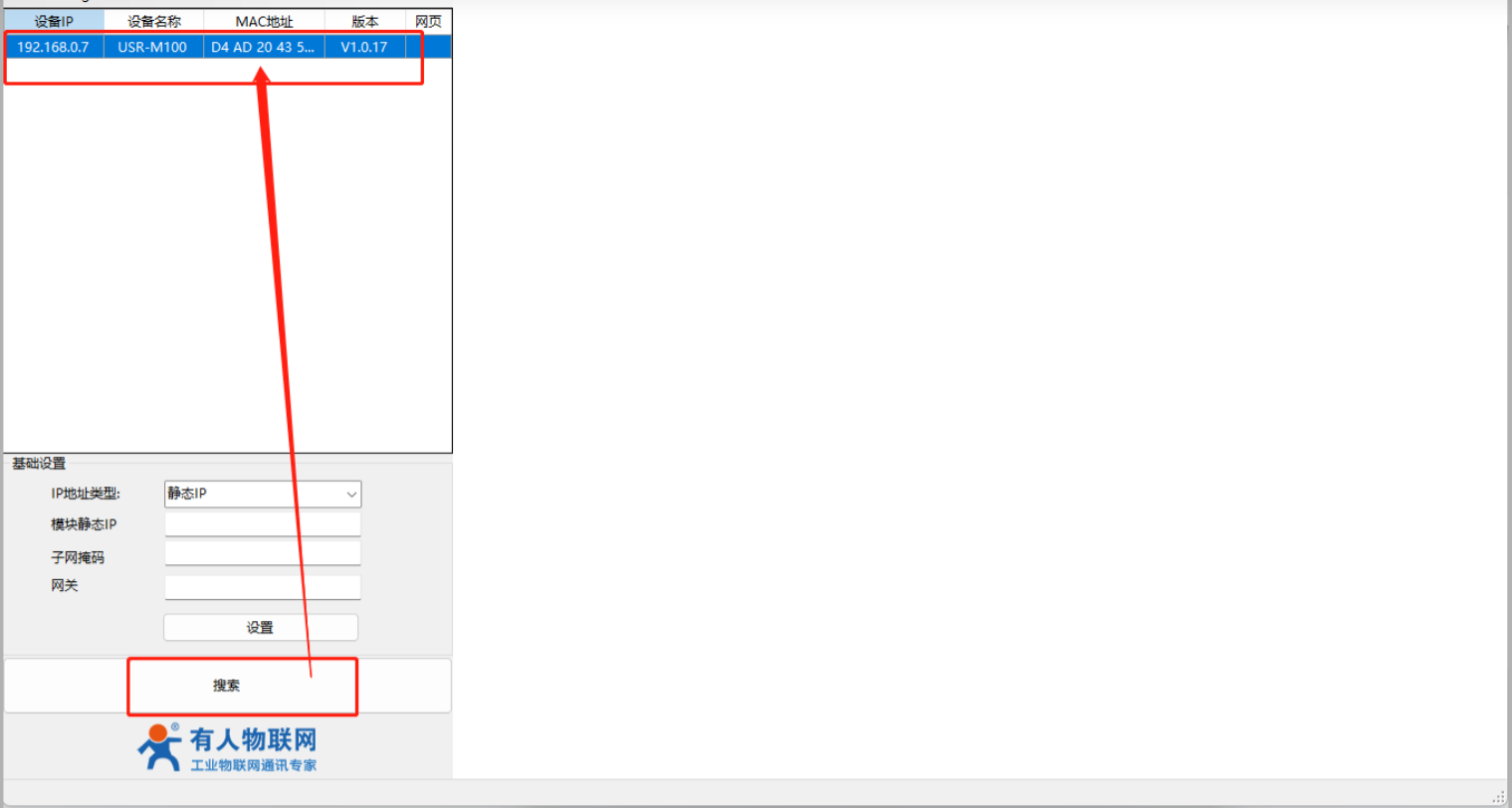

（4）下载并打开系列设置软件：用配置软件搜索M100设备，单击搜索，搜搜到设备后双击设备。

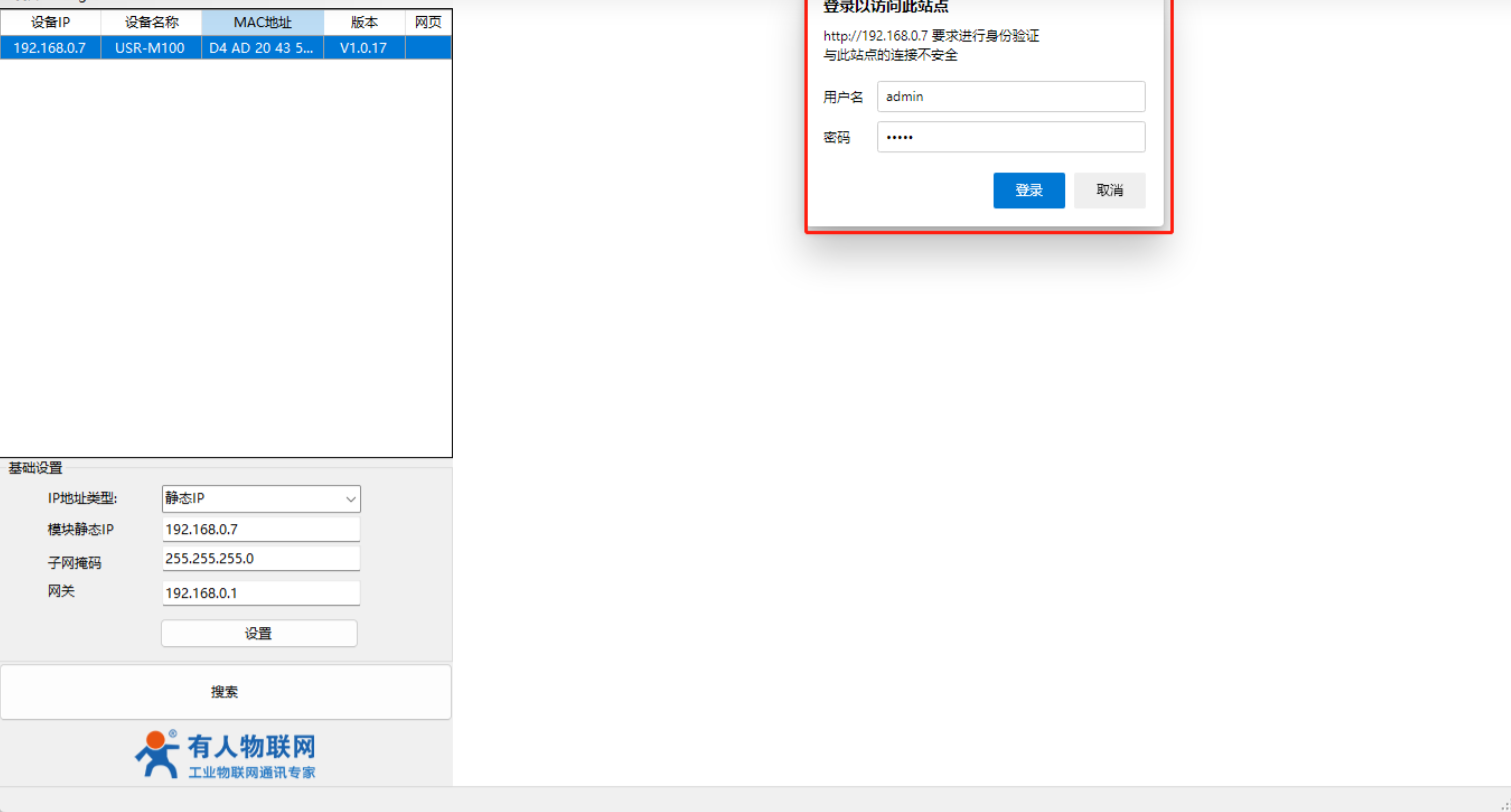

（5）登录：输入用户名admin和密码admin，点击确定，右侧显示M100参数设置页面。

M100网口可以和PC链接同一个上级路由，在同网段使用MXX软件搜索设备（此案例M100和PC链接同一路由器测试）
2.配置链接服务器

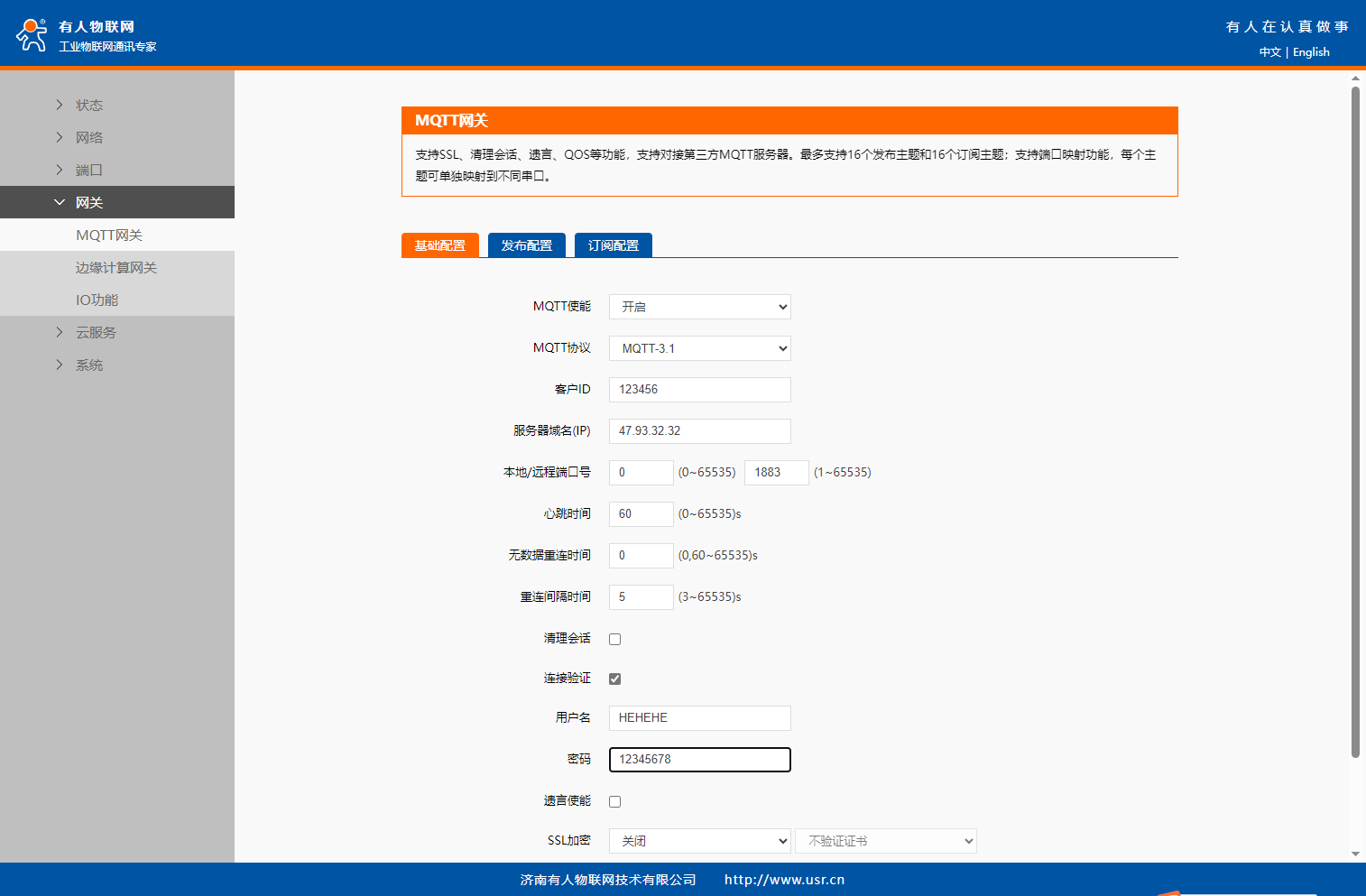

本案例测试服务器为我司MQTT服务器测试,用户测试时请在“网关”>“MQTT网关” 界面配置自己MQTT服务器的参数。

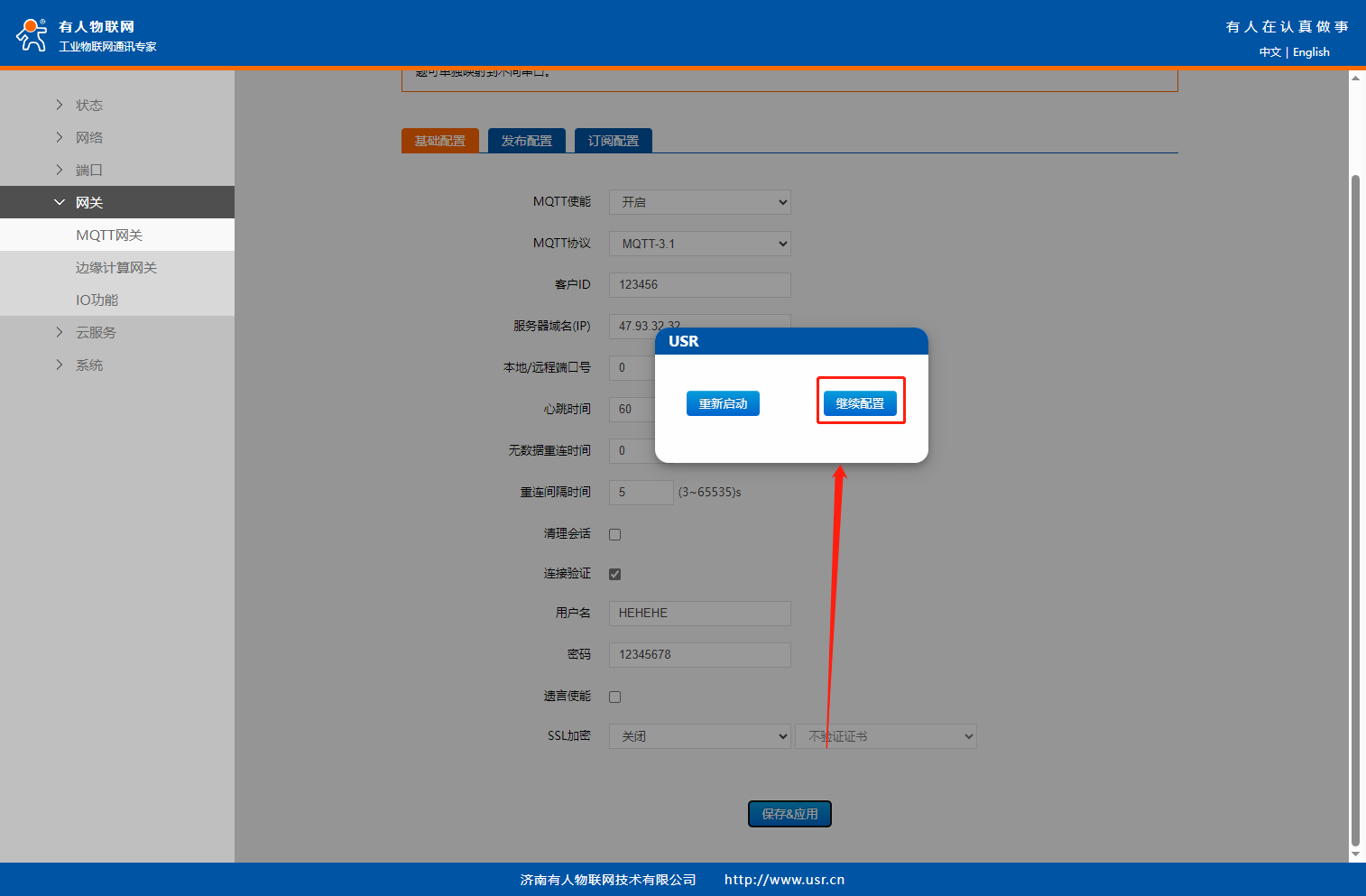

保存&应用 > 继续配置。

3、配置边缘计算采集上报功能

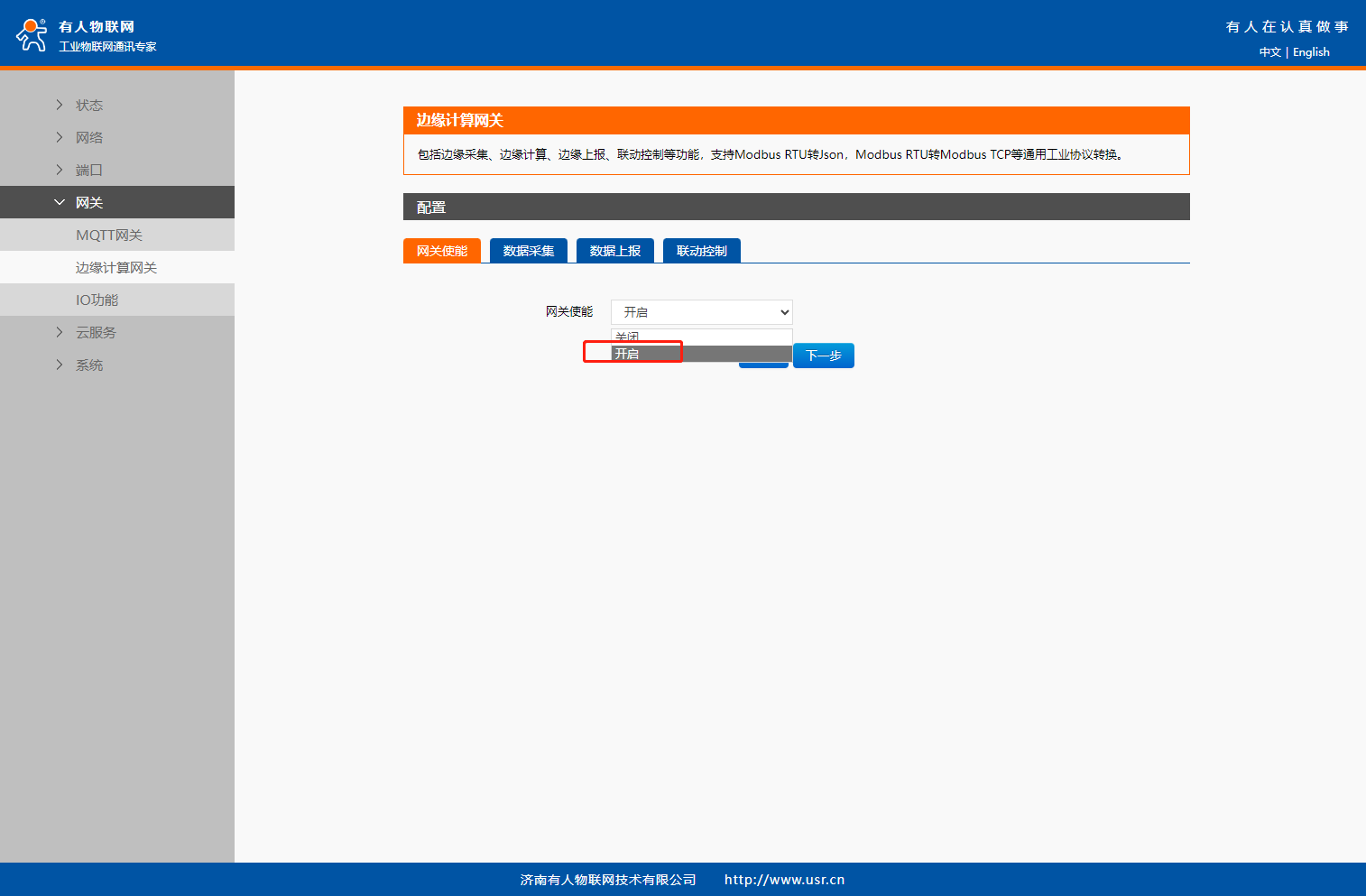

在“网关”-“边缘计算”界面中开启网关使能，点击“下一步”在“数据采集界面”配置modbusTCP的数据点。

4.添加modbusTCP从机

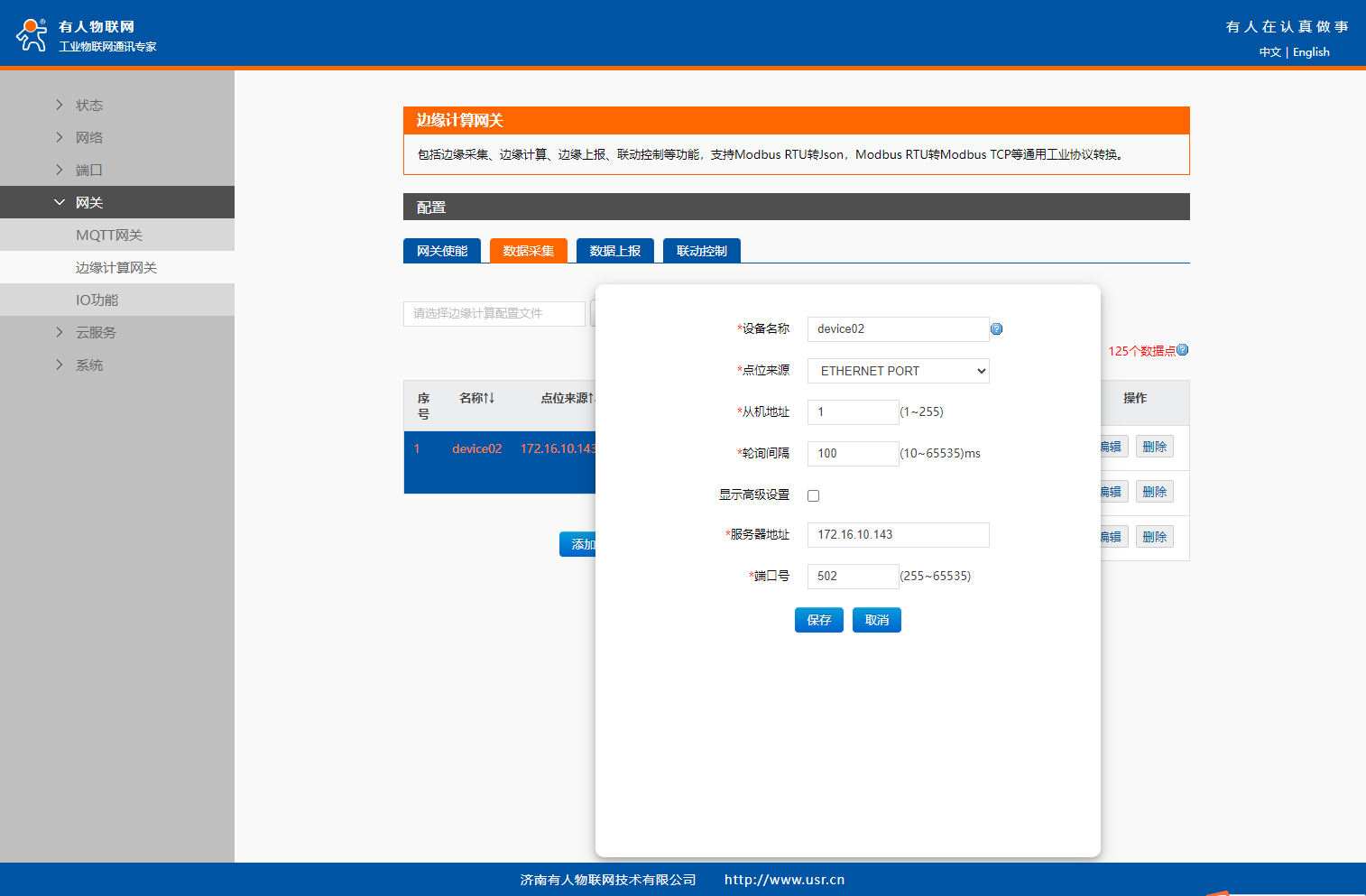

设备名称:从机名称，可自定义，不可为中文，从机名不可重复。

数据来源：ETHERNET PORT。

点击“保存”。

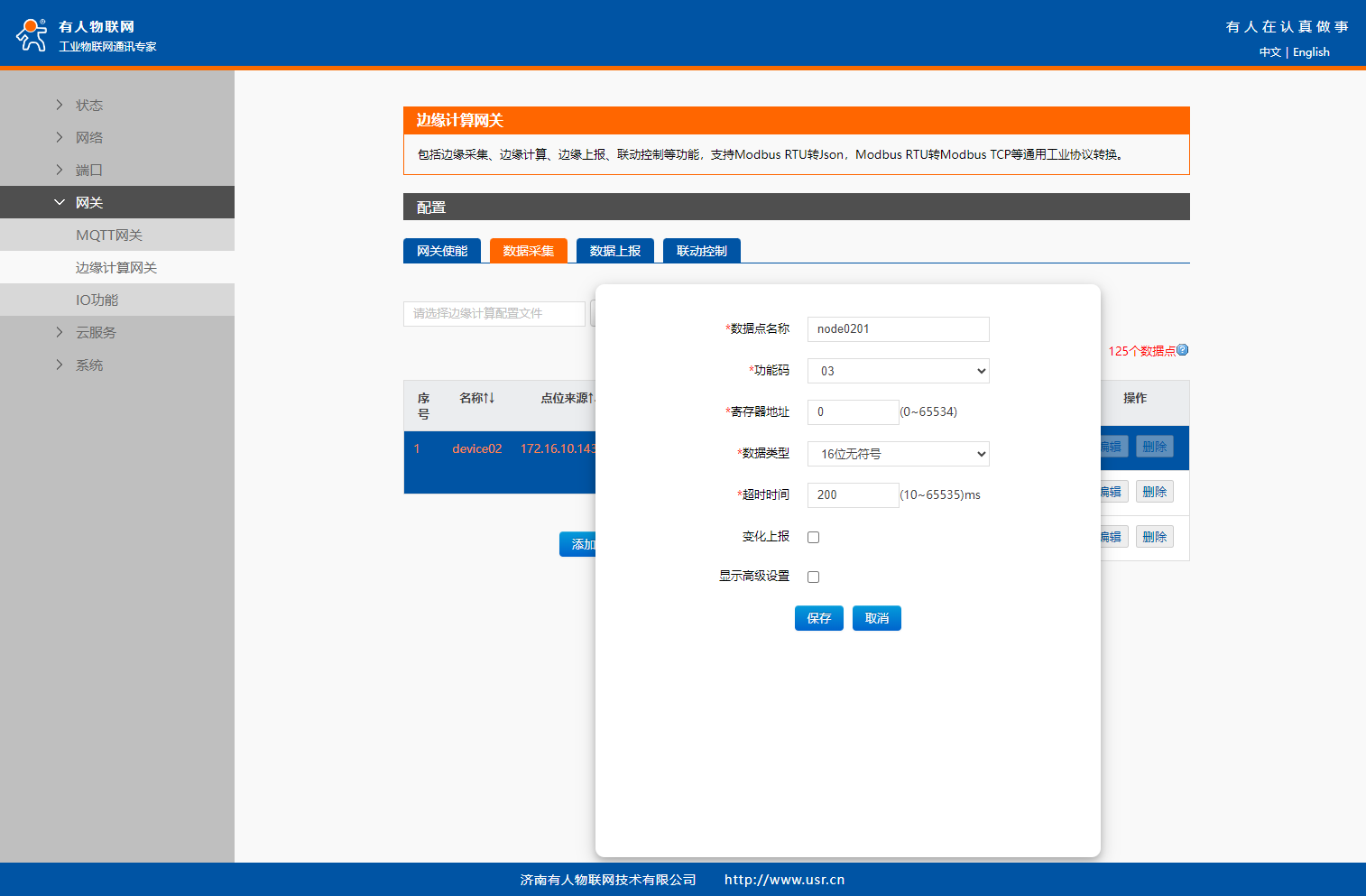

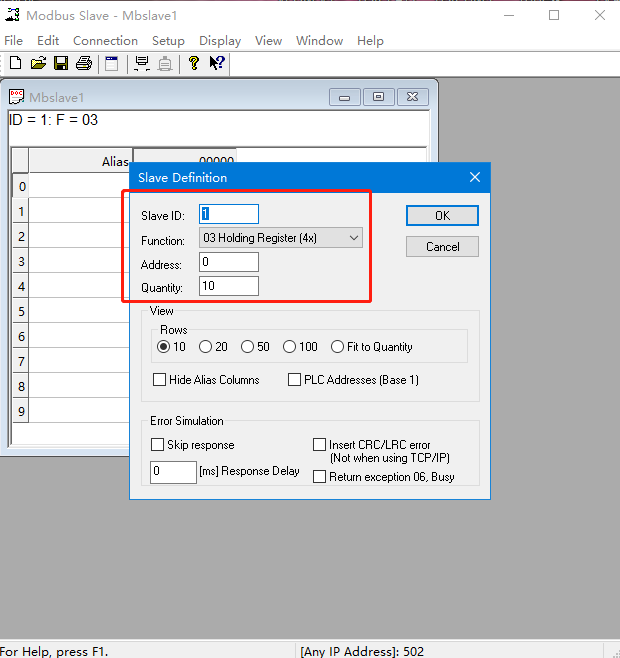

配置从机点位（案例中使用modbus SLAVE软件模式）根据实际点位填写功能码、寄存器地址、数据格式

5.配置数据上报

通道选择“MQTT”；

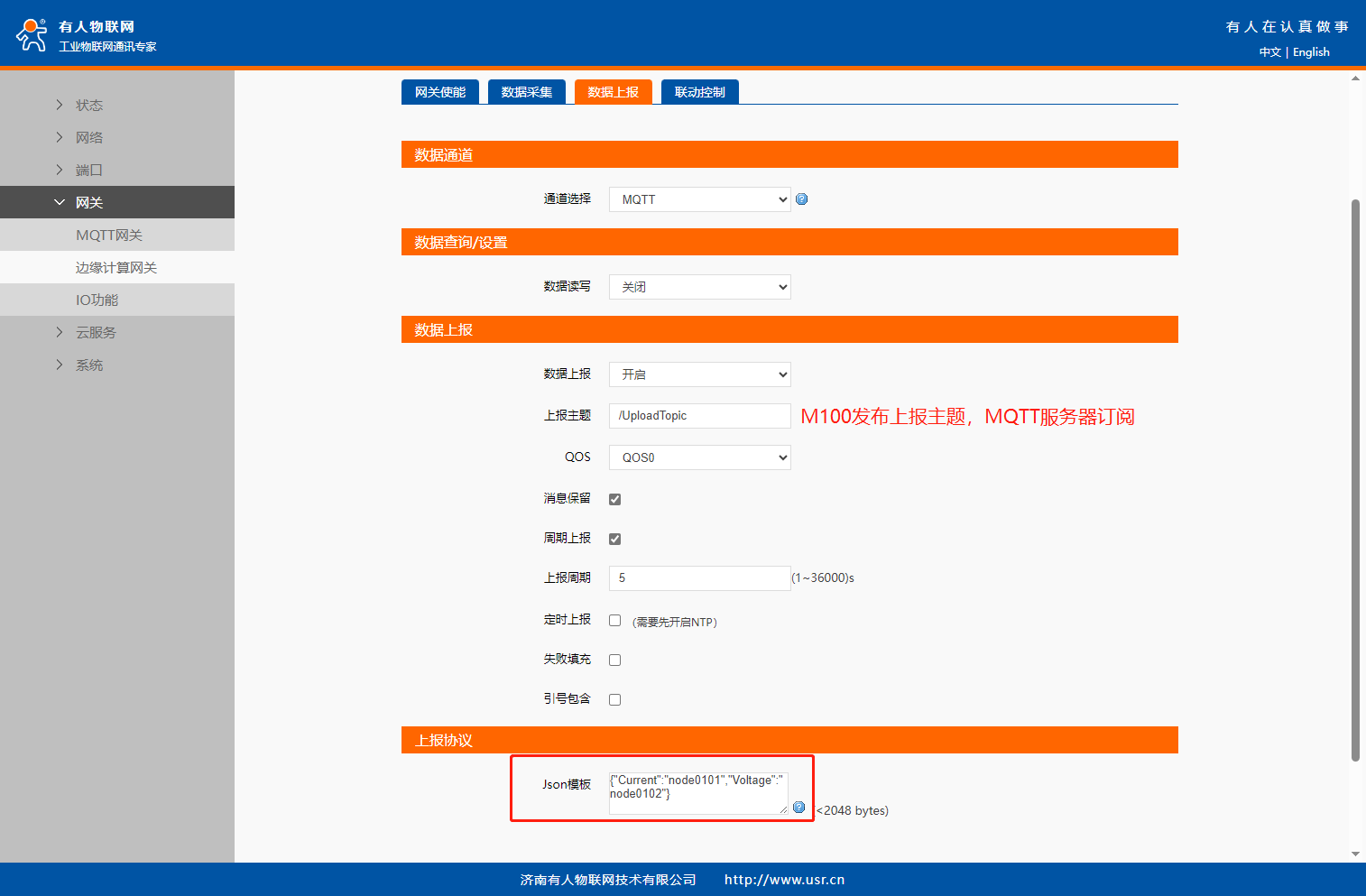

数据上报选择“开启”，上报周期:5s(自定义)；

上报协议配置：
Json模板说明{"自定义说明1":"要显示的寄存器名称1",...."自定义说明N":"要显示的寄存器名称N"}

保存参数----设备重启

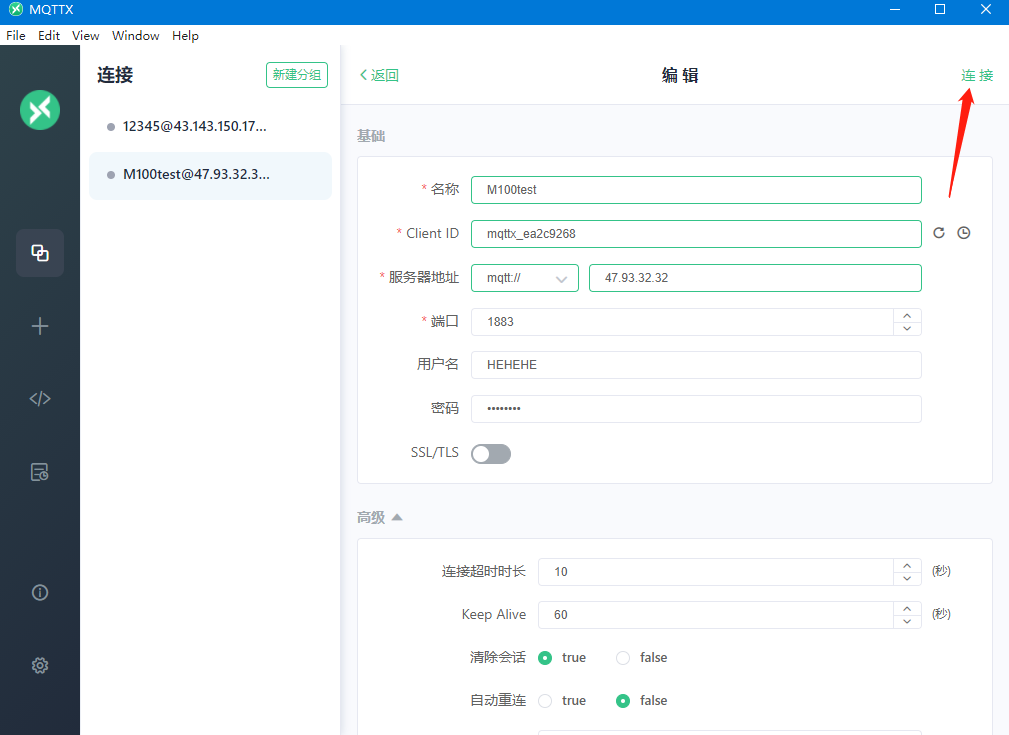

6.MQTT.X客户端软件配置

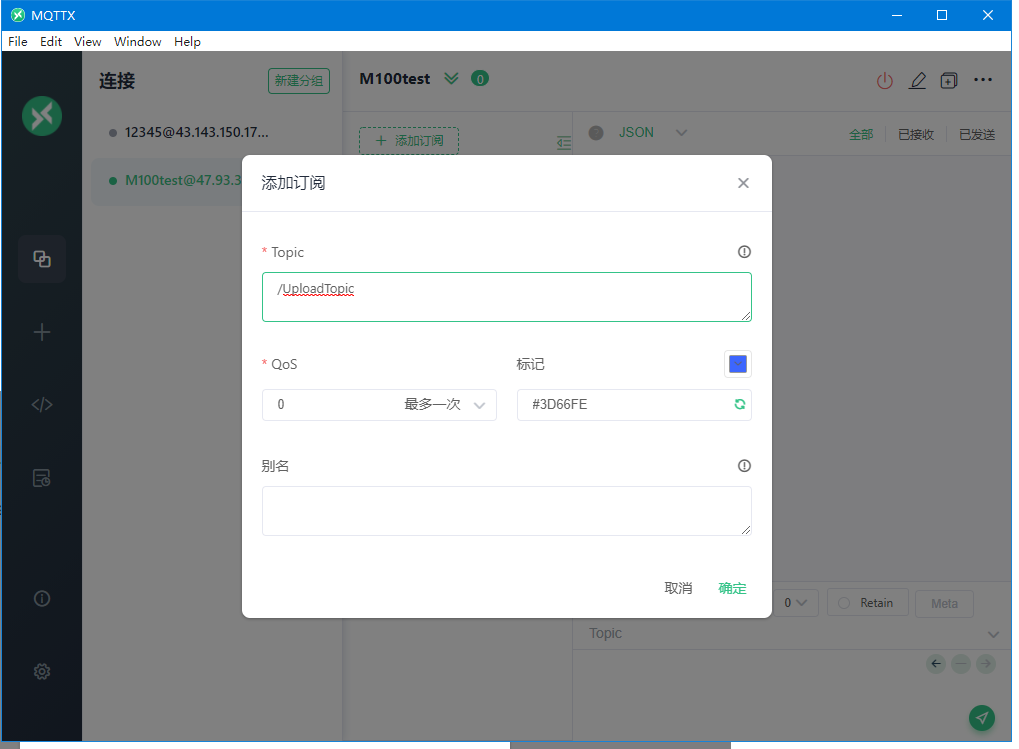

7.将M100发布的主题，MQTT.X软件进行订阅

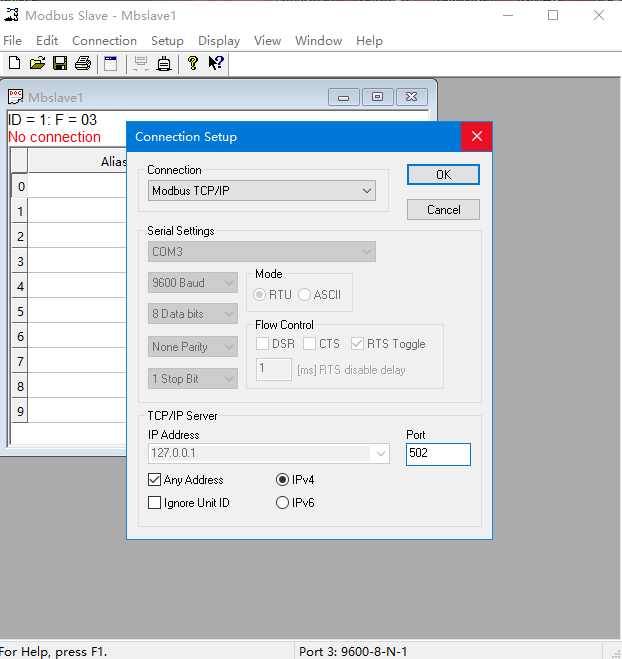

案例中使用modbus Slave软件测试

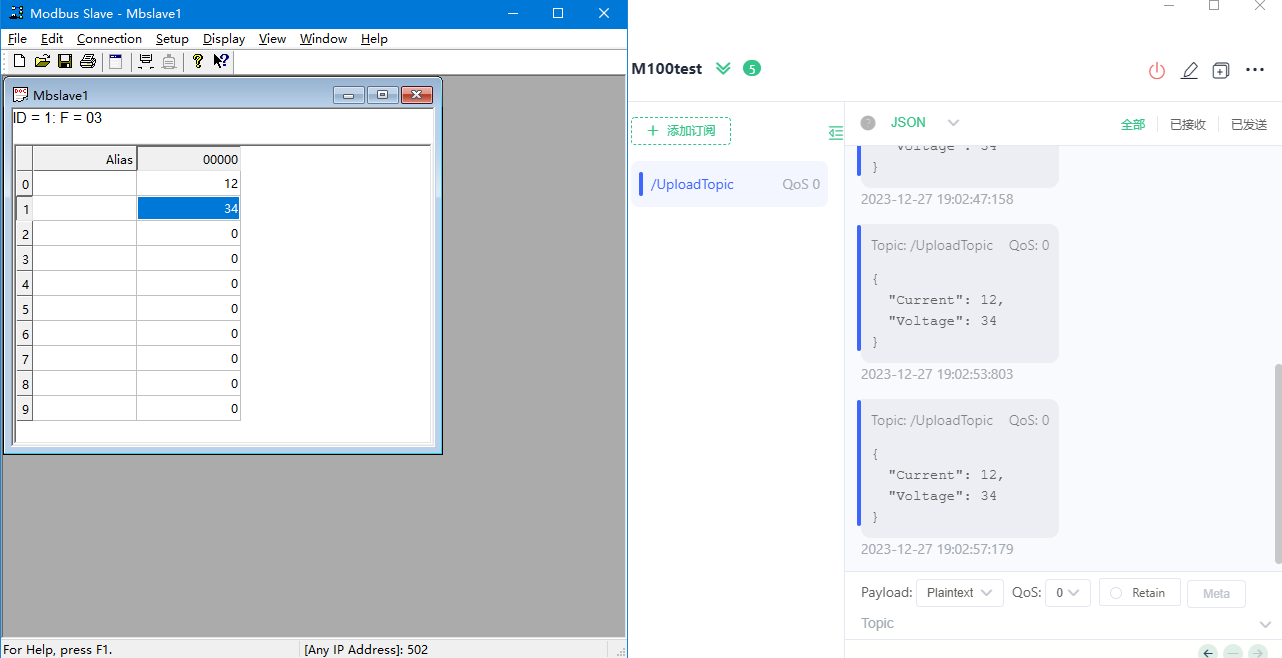

8.查看数据

撰写人：刘琰伟
