WH-LTE-7S1 链接有人云（V6）和V5版本虚拟串口一对一透传
2023-07-11
一、资料下载
1、设置软件https://www.usr.cn/Download/939.html
2、说明书https://www.usr.cn/Download/1104.html
3、AT指令集https://www.usr.cn/Download/1002.html
二、硬件连接
串口终端设备-------7S1串口-------有人云—---虚拟串口------上位机
将7S1插在7S1 的测试底板上，使用USB转232串口线接到7S1测试底板的串口上，插到电脑上，使用直流电源12V接到7S1的测试底板上给设备供电。
三、有人云设置步骤

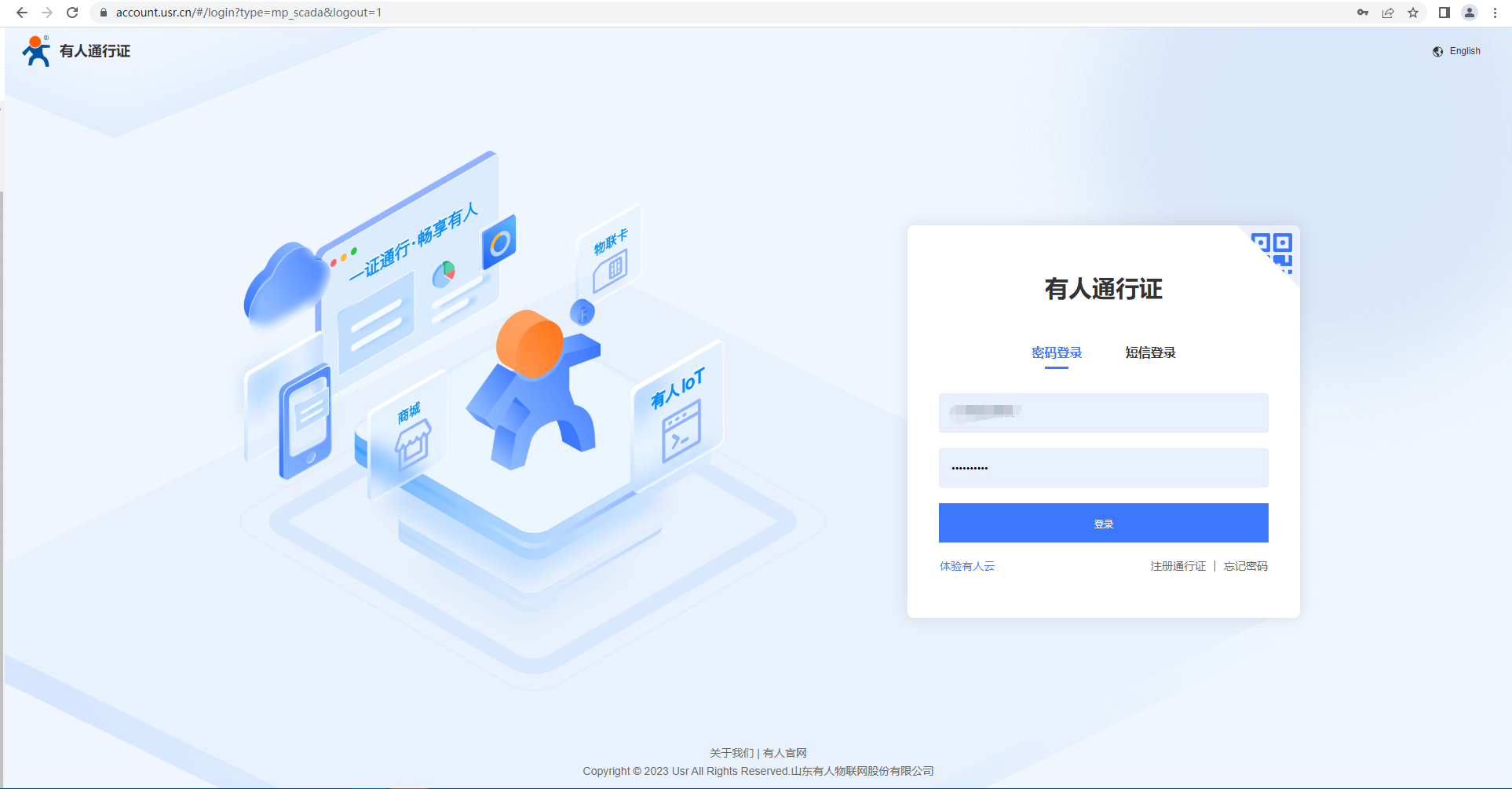

1、登录有人云，如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户。

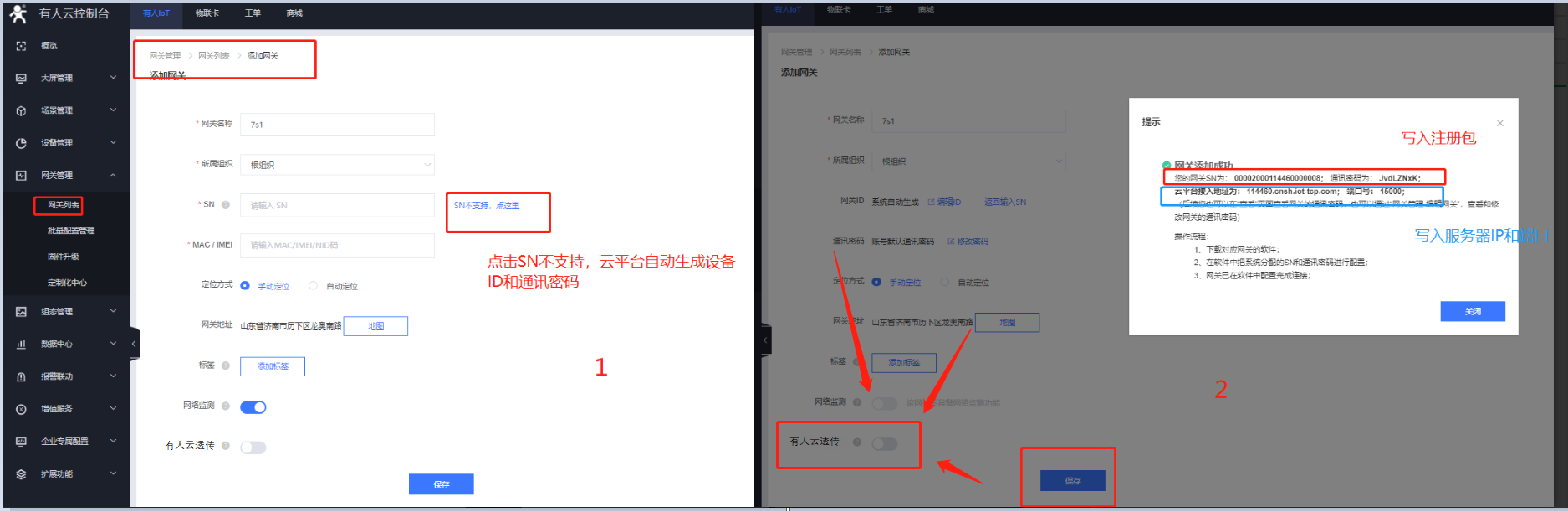

2、云平台添加设备
在网关管理---网关列表-添加网关，SN和MAC/IMEI可以点击SN不支持，系统自动生成，不需要客户自己设置，通讯密码可以自定义8位密码。

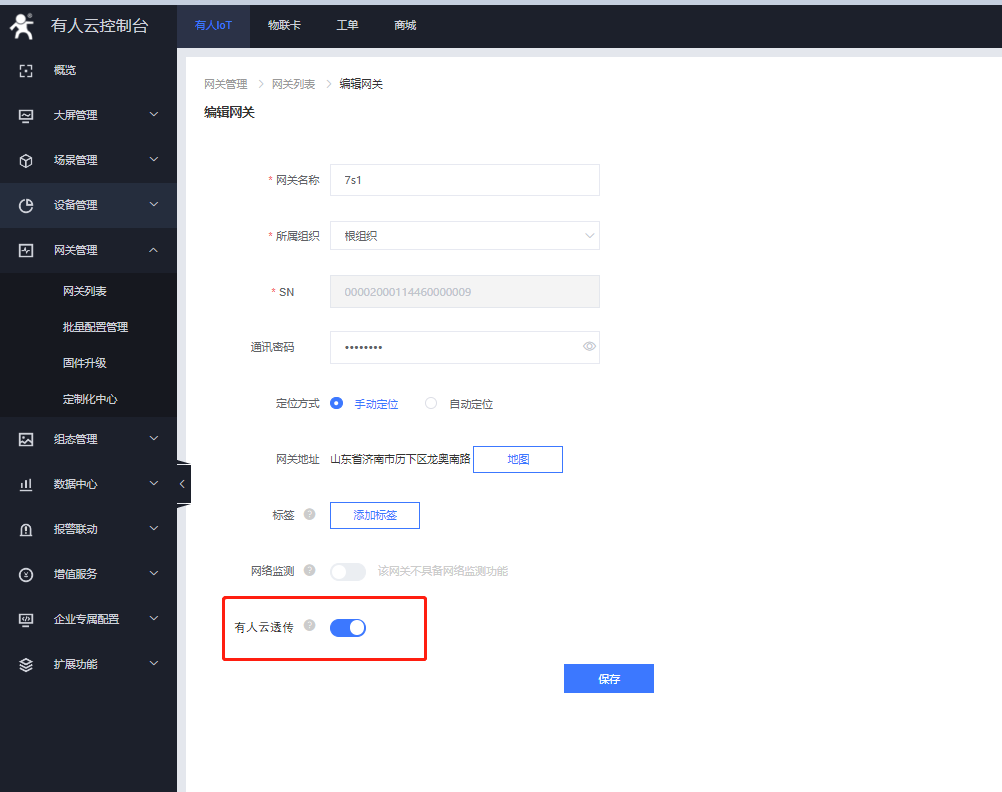

开启有人云透传
四、7s1参数设置

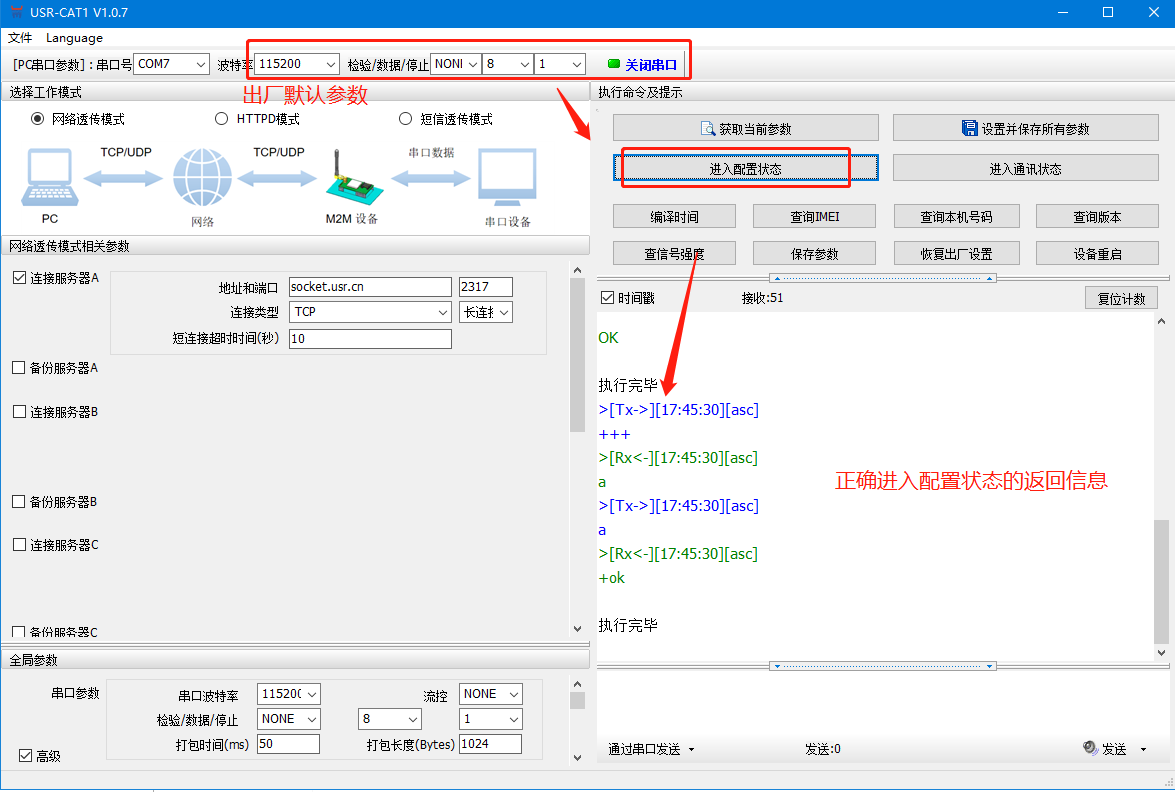

1、使用设置软件打开串口、进入配置状态，返回下图信息表明正确进入配置状态
2、获取当前参数，配置参数

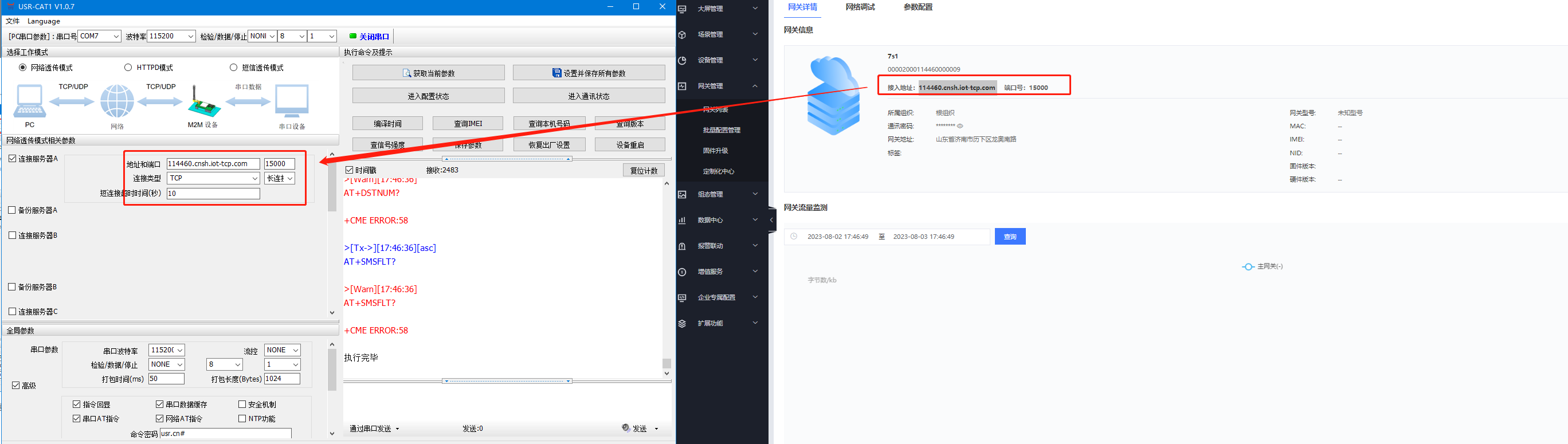

接入地址：114460.cnsh.iot-tcp.com 端口号：15000 写入服务器IP和端口

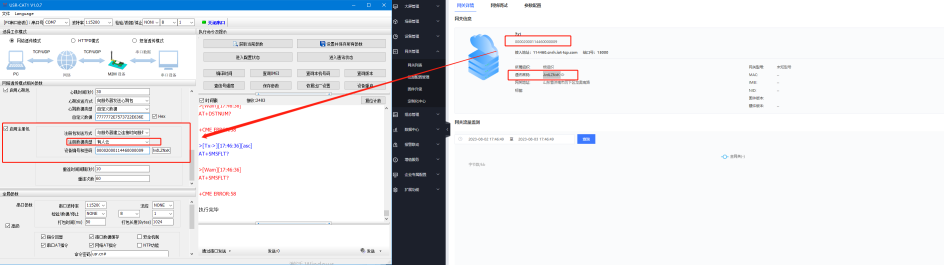

云平台生成的ID和通讯密码写入注册包有人云类型

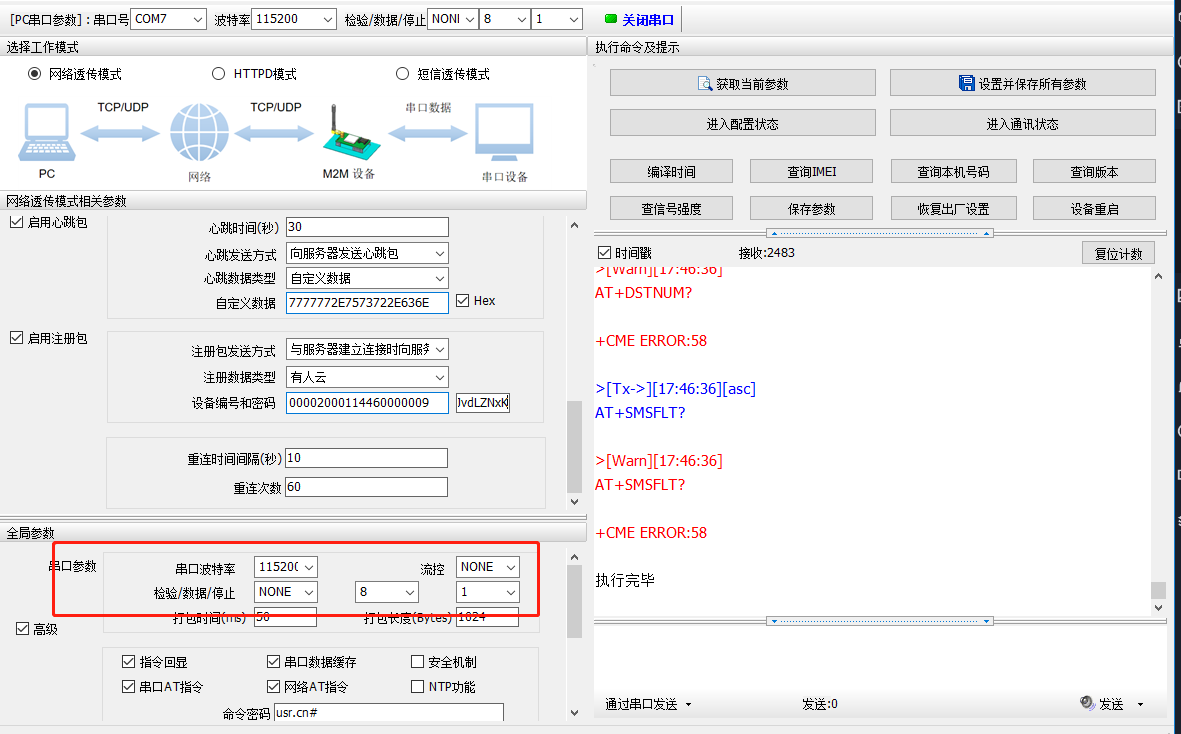

配置7s1全局参数的串口参数 波特率数据位校验位停止位和传感器的串口参数保持一致。本案例以默认为主。

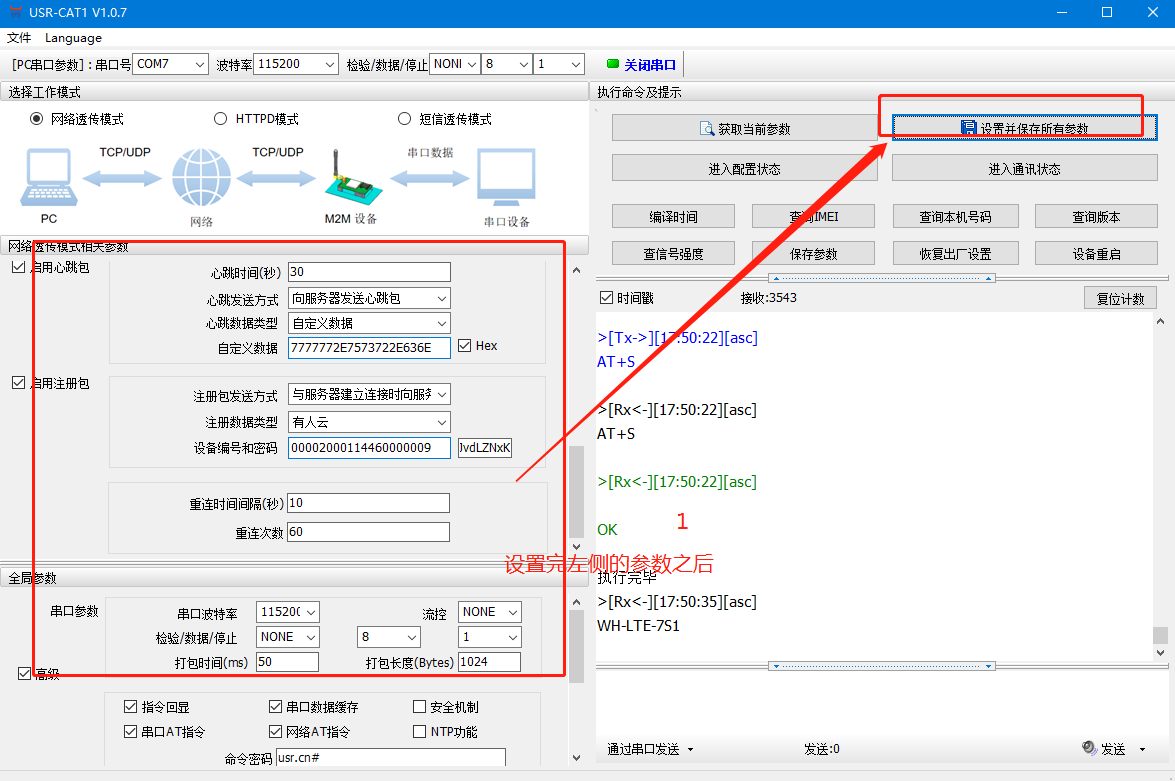

设置完所有参数之后 保存参数，设备自动重启成功。

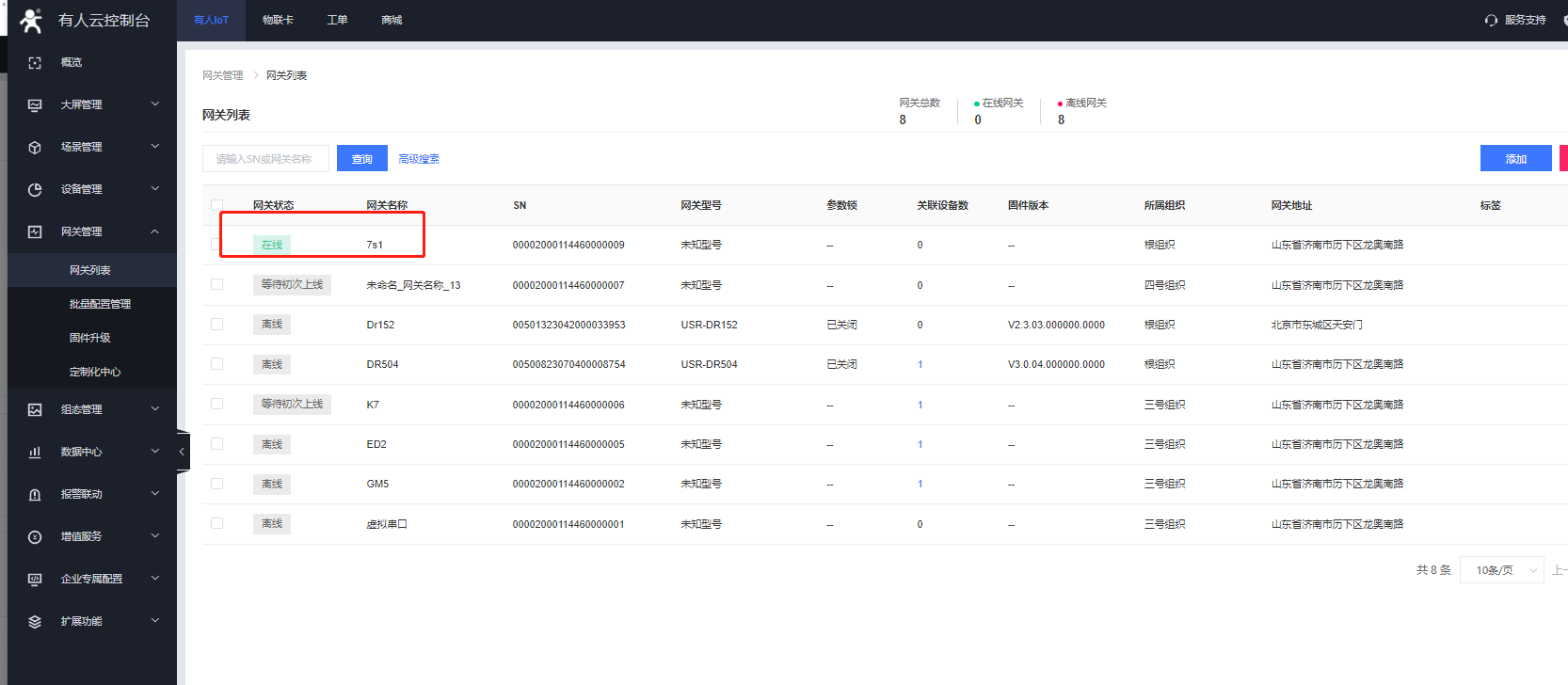

保存参数重启设备可以看到设备在线。
五、虚拟串口操作步骤

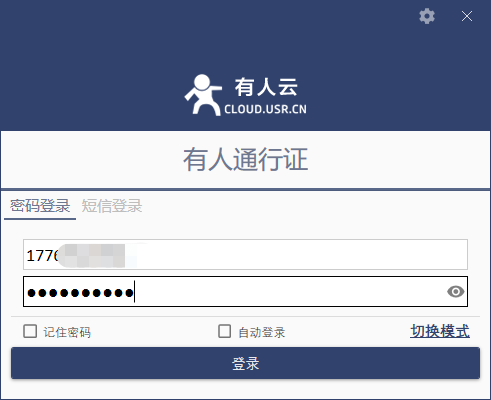

有人云账号密码登录虚拟串口软件

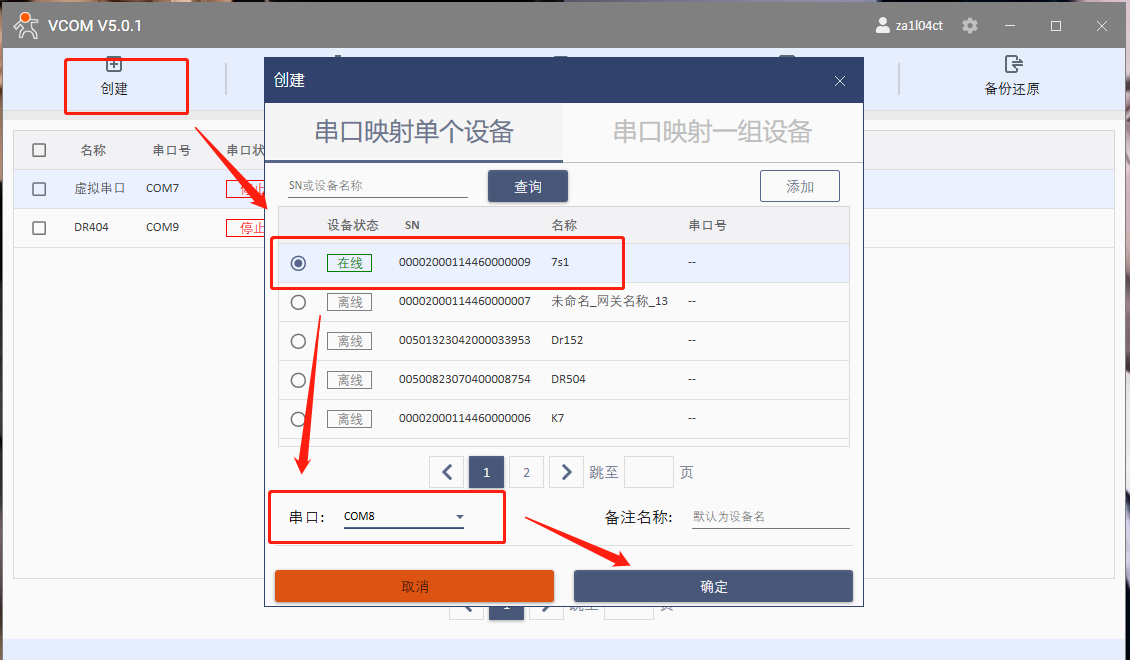

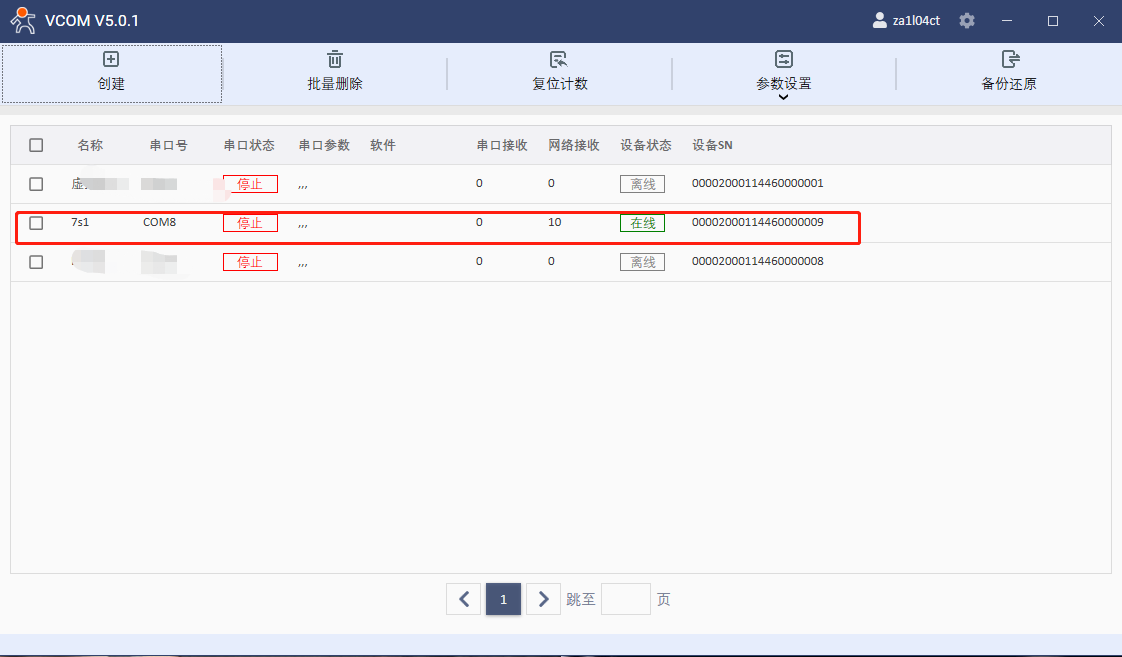

创建一个虚拟串口绑定网关7s1,定义一个串口号。
可以看到虚拟串口COM8 的状态。
六、数据测试

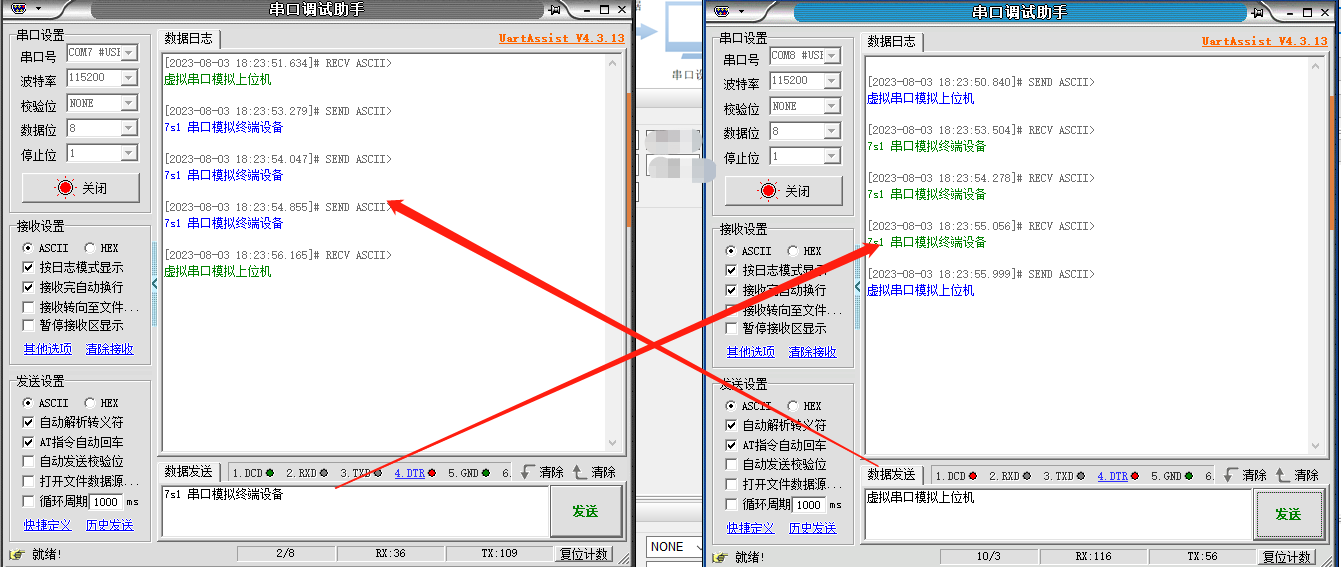

本案例使用USB转232的串口线接到电脑上，打开一个串口调试助手，模拟终端设备。
再打开一个串口调试助手，模拟上位机，调用虚拟串口。
撰写人：于冰
