一、 资料下载：

1、WH-L101-L 点对点协议说明书官网下载链接： https://www.usr.cn/Download/1115.html

2、WH-L101-L AT指令集官网下载链接：https://www.usr.cn/Download/1296.html

3、WH-L101-L 设置软件官网下载链接：https://www.usr.cn/Download/1301.html

4、USR-TCP232-TEST串口调试助手软件官网下载链接：

https://www.usr.cn/Download/27.html

二、 硬件连接：

以下测试WH-L101-L模块均在评估板上进行，评估板串口是RS232接口，评估板电源供电是5V。

1、将 2个WH-L101-L模块分别安装在两个WH-L10X-EVK评估板（简称评估板）上，都通过USB 转RS232串口线将评估板RS232接口与计算机相连接，接上天线，检测硬件连接无错误后，接入5V电源适配器，给评估板供电。

2、电脑打开WH-L101-L设置软件分别配置两台WH-L101-L模块参数。

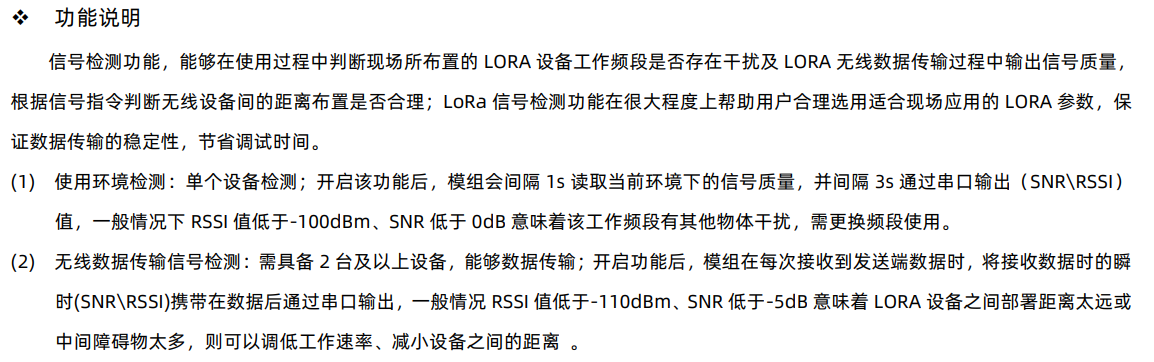

三、 功能说明

四、产品参数设置：

1、WH-L101-L 参数设置

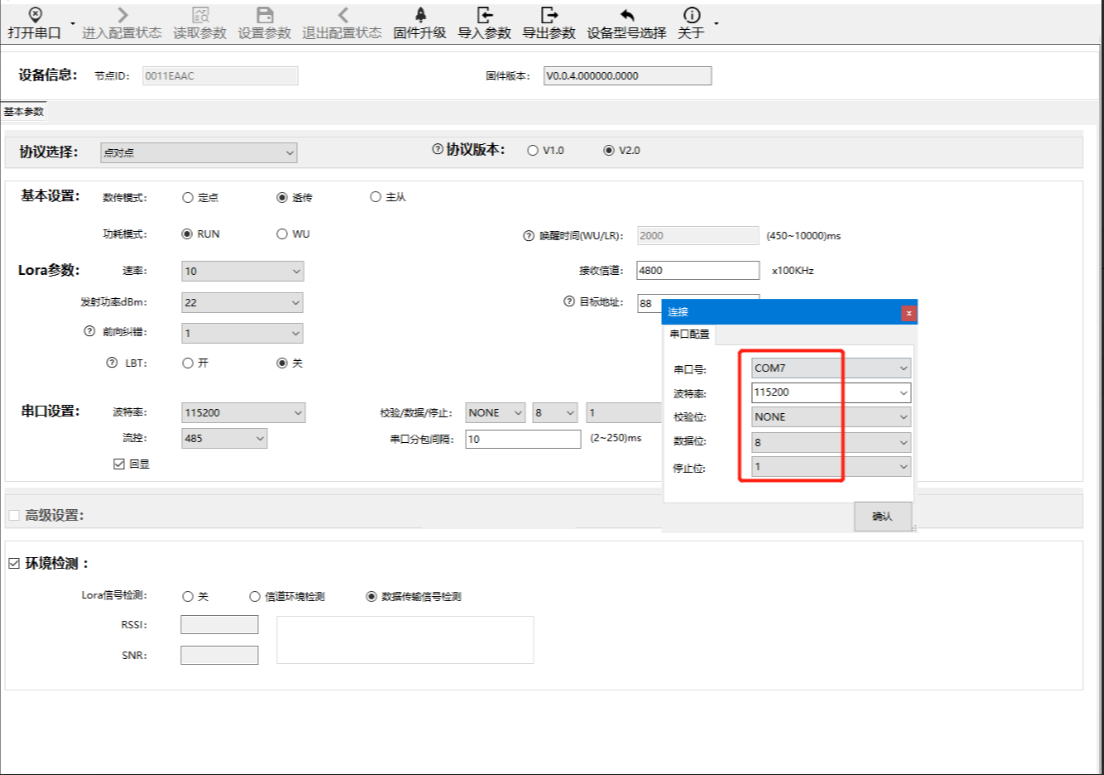

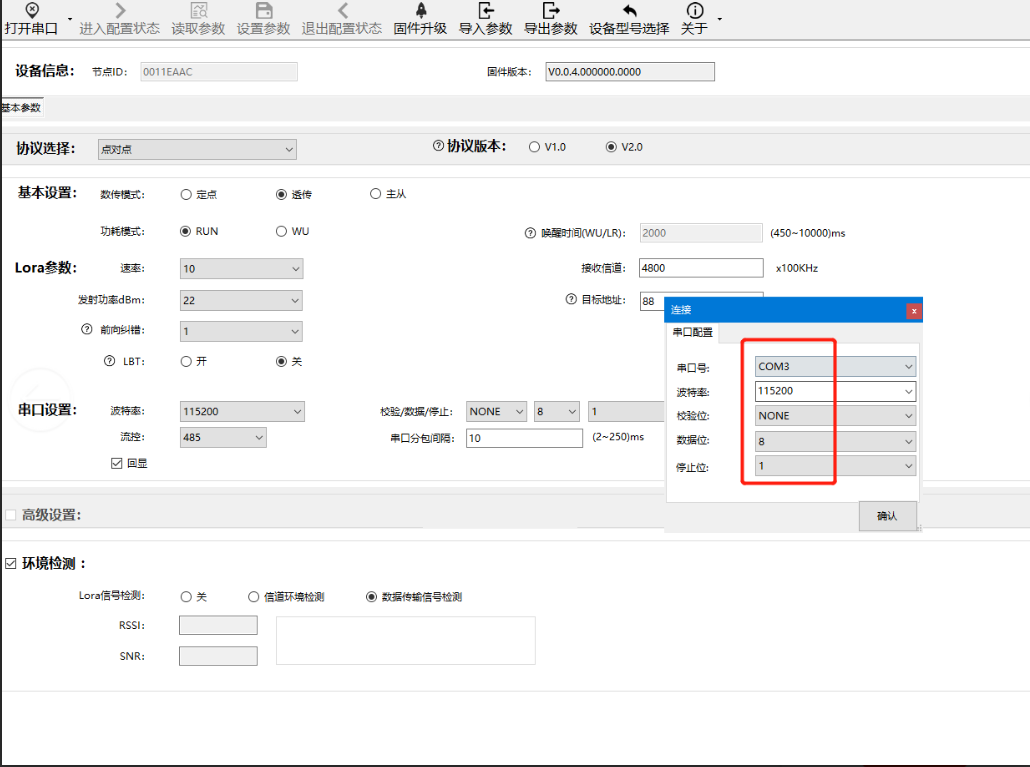

1）电脑打开WH-L101-L的设置软件，选择对应的串口线COM口号。（此处为com3和com7）

然后选择WH-L101-L的默认参数：115200；N；8；1

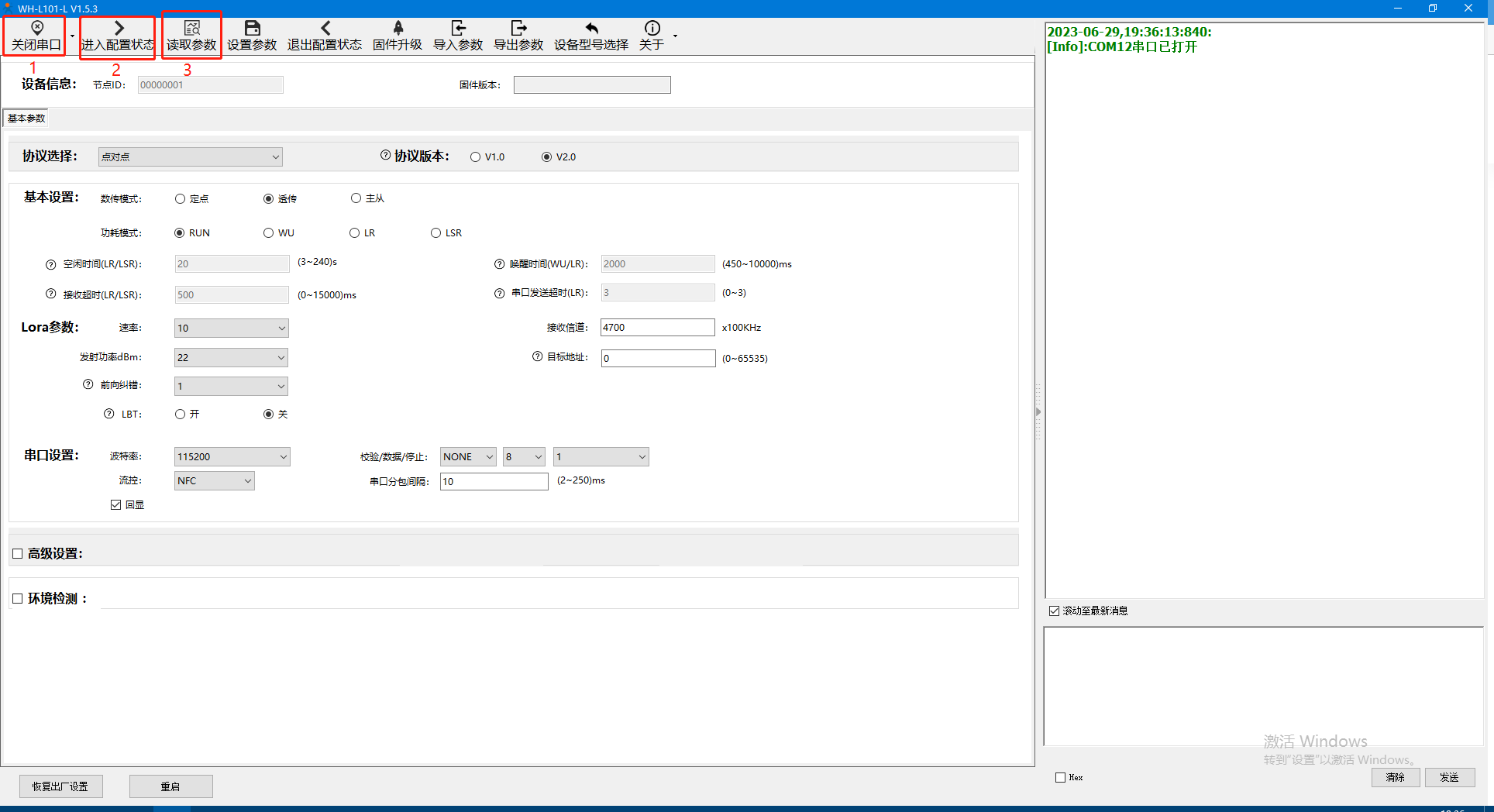

2)按照顺序点击“打开串口”---“进入配置状态”---“读取参数”

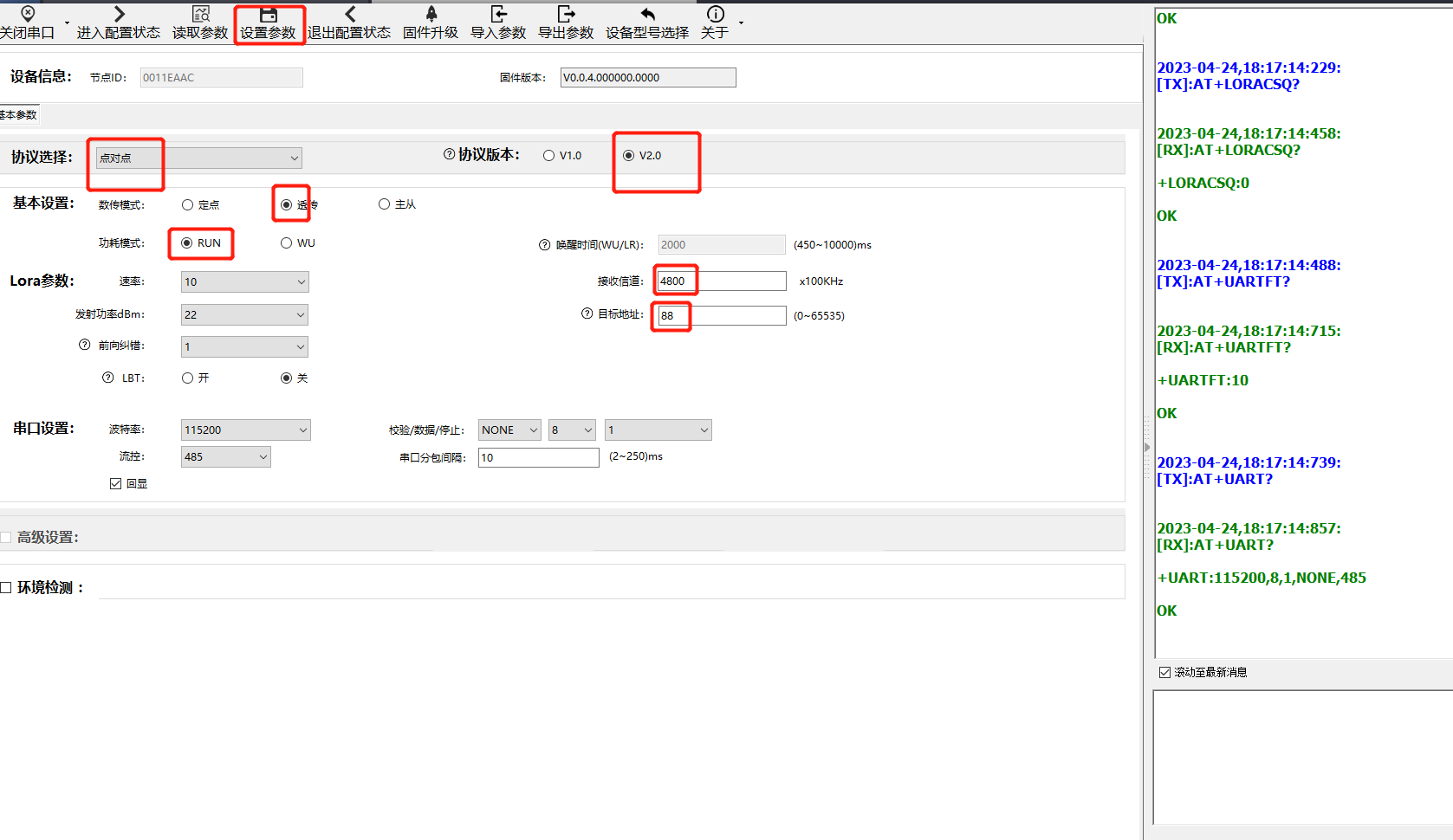

3）按照图中标注，设置一下信道环境检测的参数，最后点击“设置参数”。

发送端参数：

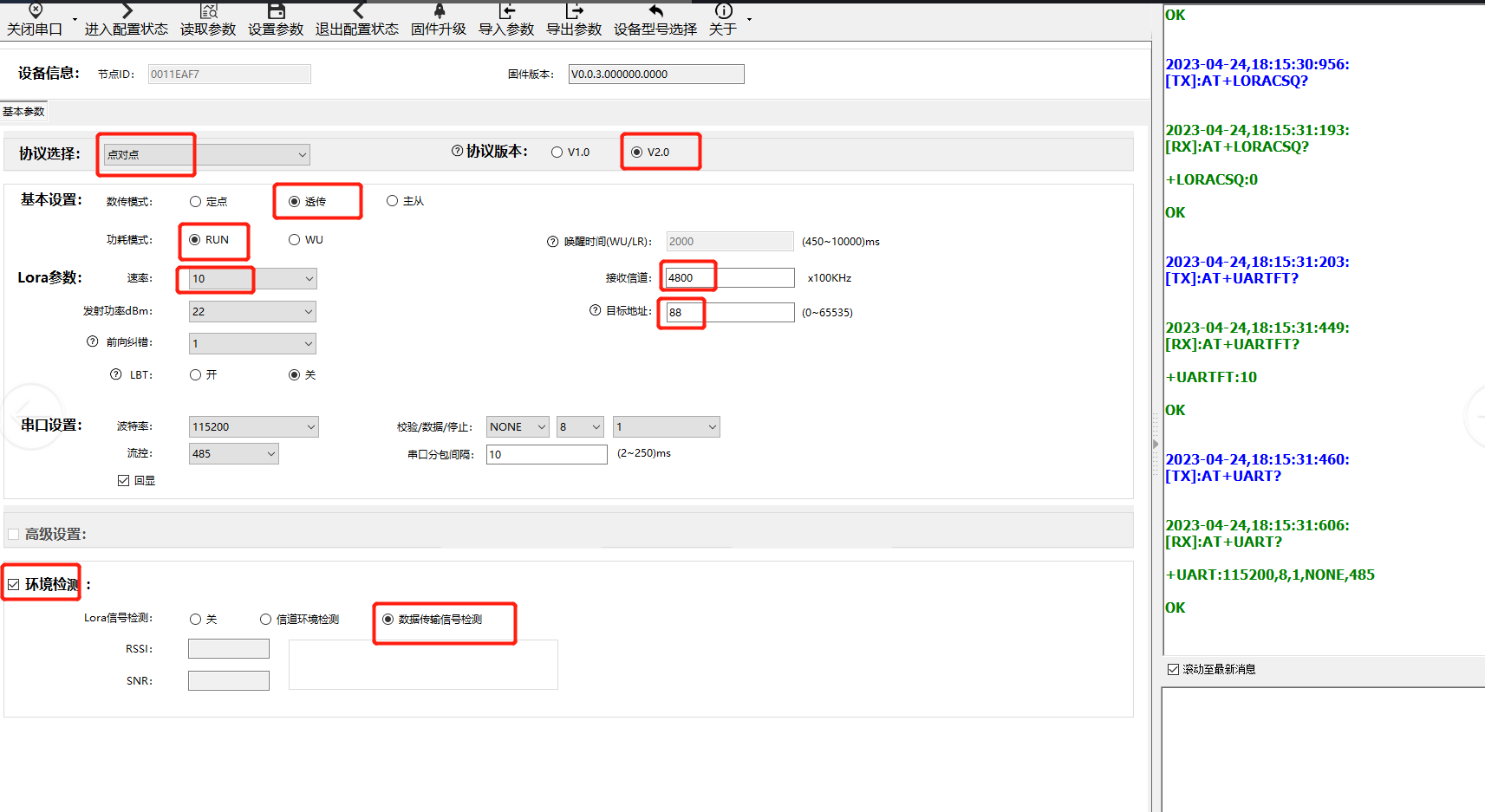

接收端参数：

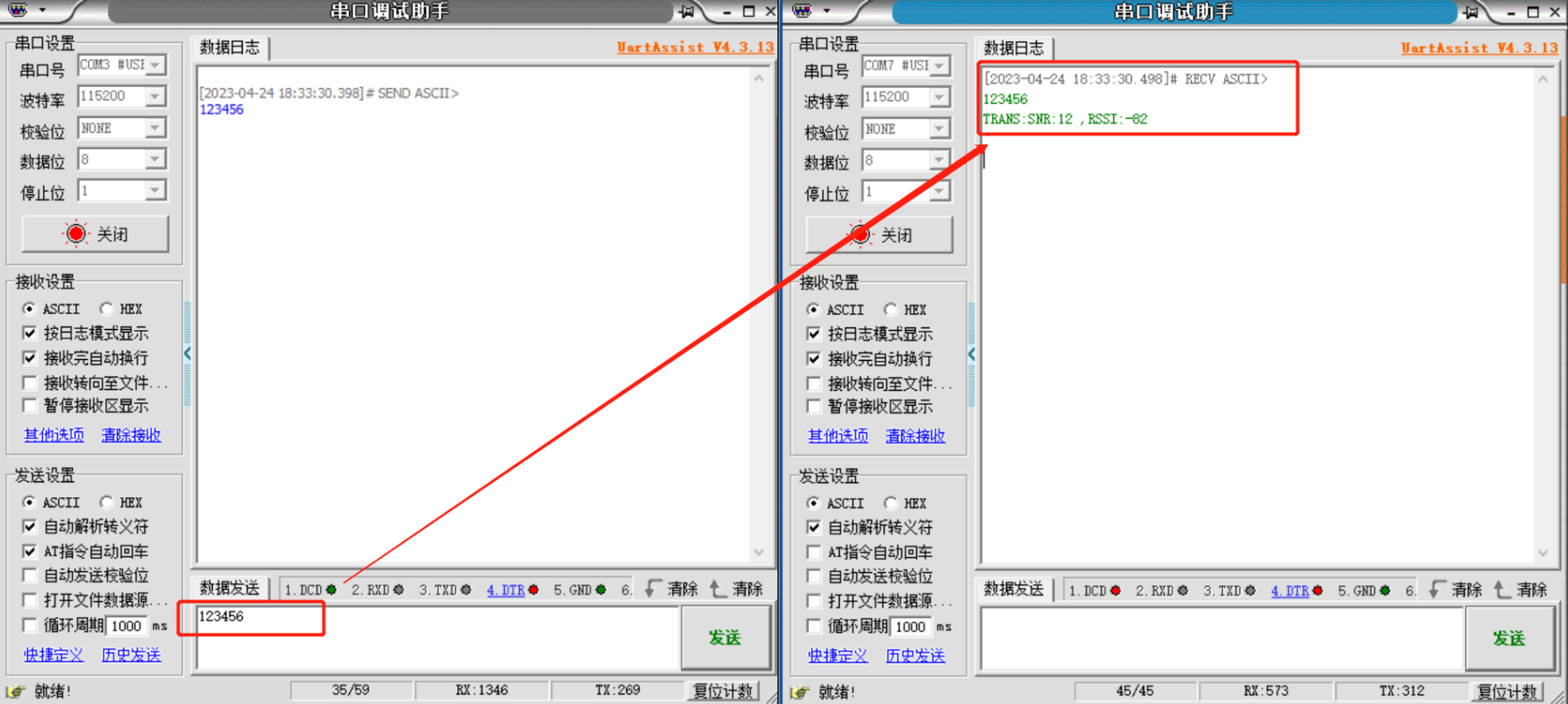

4）设置成功后，WH-L101-L会自动重启。成功开启该功能后，模组会间隔1s 读取当前环境下的信号质量，并间隔 3s 通过串口输出（SNR\RSSI） 值。一般情况下 RSSI 值低于-100dBm、SNR 低于 0dB 意味着该工作频段有其他物体干扰，那么就需更换频段使用。

五、自助排障

1）传输距离不理想
天线放置于金属壳内部或地下室，信号会衰减，会导致信号距离近
存在过多直线通信障碍时，会衰减通信距离
大雾或雨天会影响信号传输，会导致通信丢包率高
靠近地面测试，效果不好，一般需高于地面2 米
速率设置过高，扩频因子与带宽会高，距离越近
天线与模块匹配程度较差或天线增益不好导致通信距离近
2）模组使用损坏
使用之前一定要确认供电电源是否符合推荐供电电源，如超过最大值有可能会烧坏模组
安装使用中，注意模组的防静电，防止对某些高频器件损伤
电源稳定性，尽量减少波动，如波动很大，有可能会造成器件损坏
非必要不在过低温度空间内使用，另外注意水露、腐蚀性气体造成的短路
3）数据传输速度慢
使用速率过低，速率越低传输速度越慢，传输距离越远；相反，速率越高，传输速度越快，传输距离相对较近。
使用串口波特率较低，数据传输慢
4）数据传输有干扰
附近有相同频段的其他设备，变换信道或者远离干扰
天线馈线、延长线质量差导致信号传输有误码
底板上面产生较大噪声干扰数据接收电源设置不合理，不符合规定，造成乱码

撰写人：崔丽丽
