WH-L101-L 固件升级说明
2023-06-05
一、 资料下载：
1、WH-L101-L 设置软件官网下载链接：https://www.usr.cn/Download/1301.html
2、WH-L101-L硬件设计手册：https://www.usr.cn/Download/1116.html
3、WH-L101-L固件：固件请自行联系我司技术支持进行获取（若无特殊需求，不建议进行固件升级）
二、硬件连接：
1、 所需物品：
WH-L101-L 产品1台（已焊接到测试底板或安自行开发的底板并供电正常）
USB-RS232串口线 1条（测试底板升级WH-L101-L时使用）
笔记本电脑 1台
2、 硬件连接：
WH-L101-L 的485串口接USB-RS485串口线到电脑USB口，产品接电源适配器上电。电脑打开WH-L101-L设置软件。
三、准备工作：

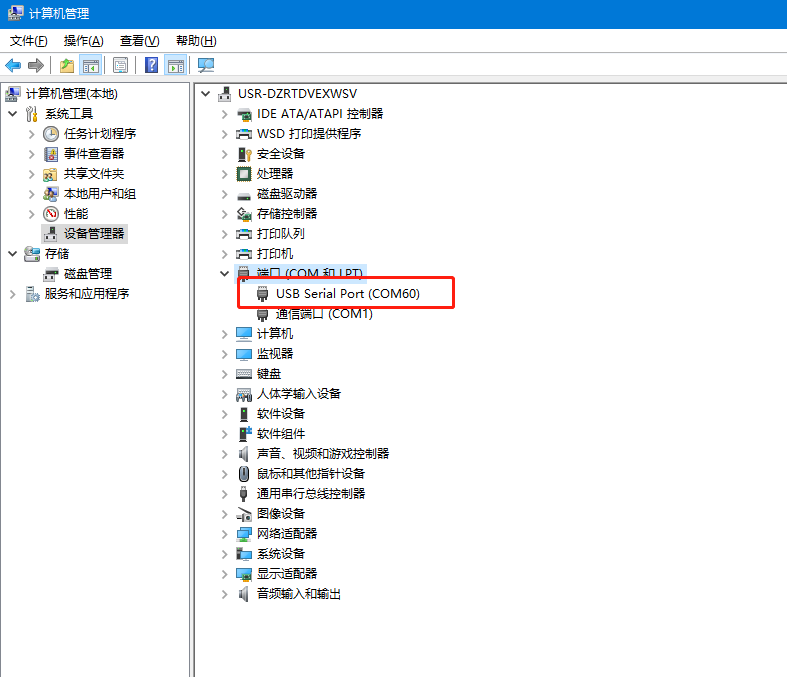

电脑鼠标点击计算器管理，右击，点开设备管理器，点击端口，查看接USR-LG210-L和WH-L101-L的USB-RS232串口线COM口号。
三、WH-L101-L升级步骤:

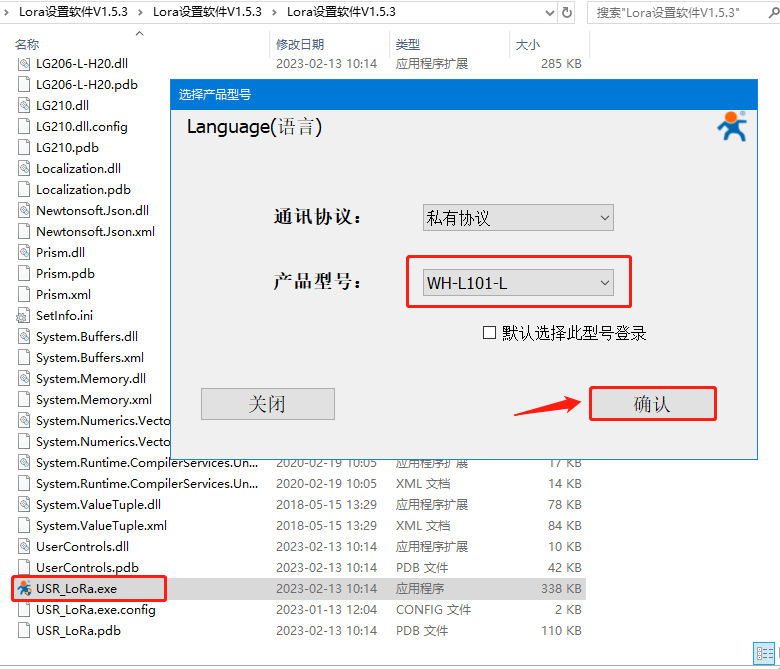

电脑打开LORA的设置软件，产品型号选择WH-L101-L，打开串口COM号。

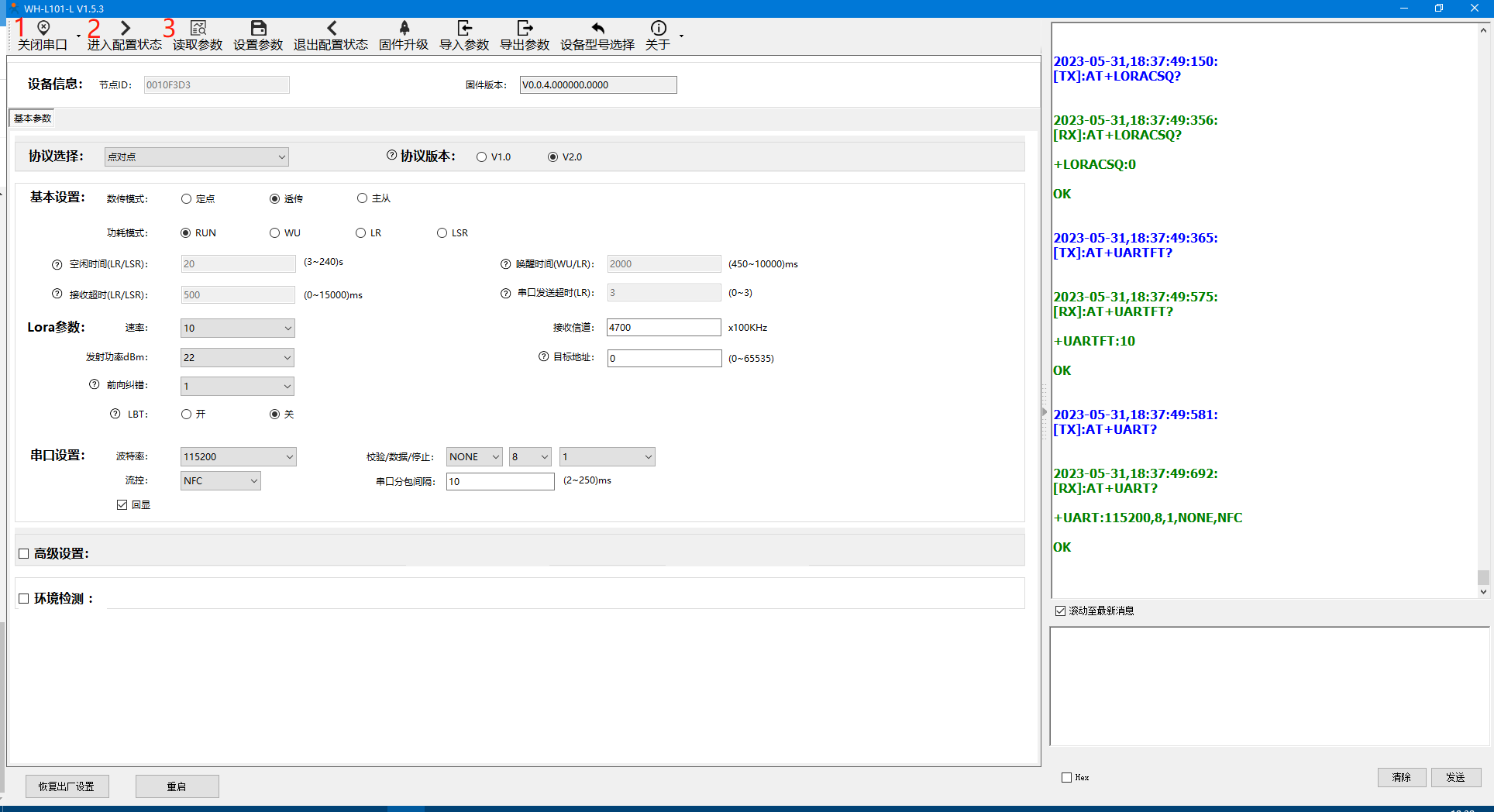

1、读取WH-L101-L参数

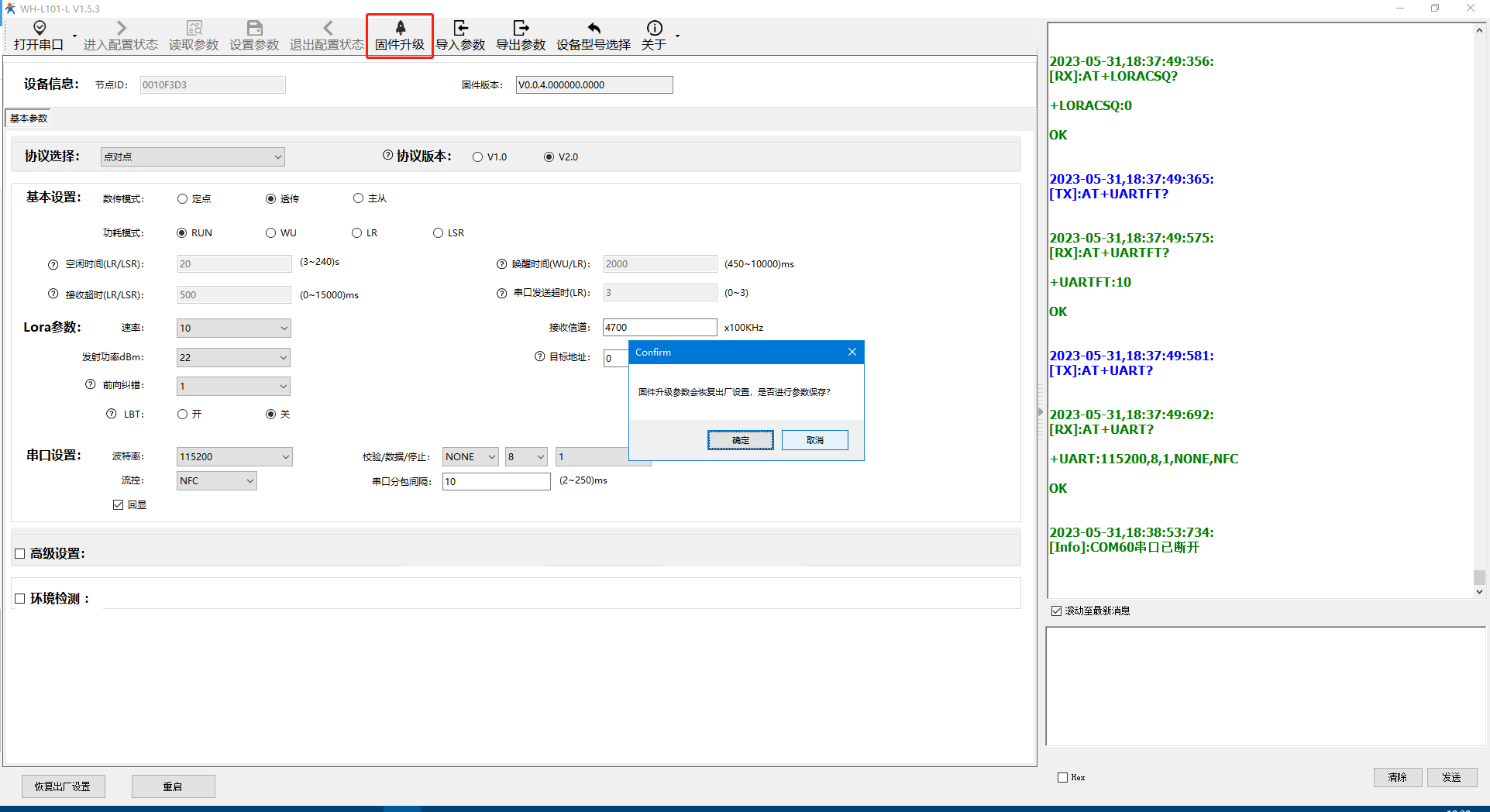

2、升级WH-L101-L固件，点击“固件升级”，自行选择参数是否进行保存。
（1）点击升级，择对应的串口线COM口号，打开串口，对应默认串口参数。
（2）给WH-L101-L断电。
（3）按住测试底板上的reload按键上电，期间持续按住reload不要松开。

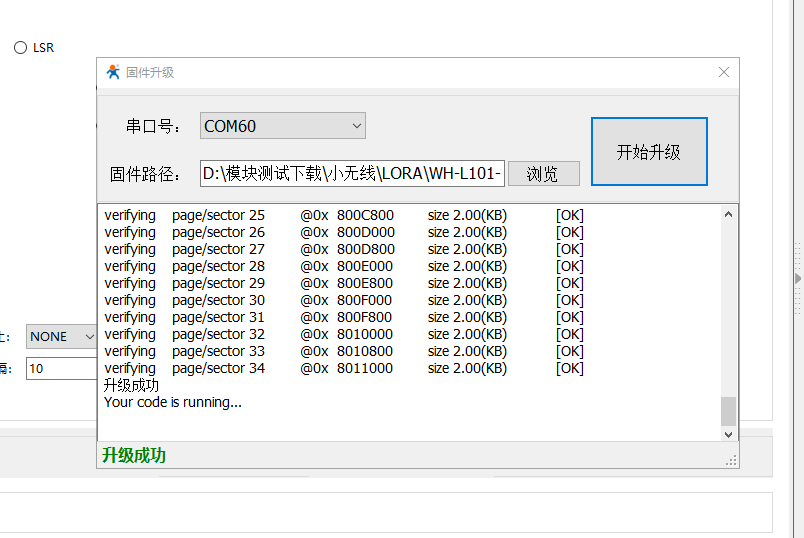

（4）点击“开始升级”，观察到底板rx指示灯快速闪烁便可松开reload按键，等待升级完成。
撰写人：孙绪辉
