2 个 USR-N580 H7 系列 局域网一对一通讯案
一、资料下载
说明书：https://www.usr.cn/Download/1159.html
设置软件：https://www.usr.cn/Download/383.html
二、准备工作
1、USR-N580 H7产品 数量2个
2、电源适配器 12V/1A 数量2个
3、网线 数量1根
4、电脑 数量1台
5、USB-RS485串口线 数量2条
三、硬件连接
USR-N580-H7产品，USB-RS485串口一线接N580串口一，注意485接线线序，USB-RS485 A线接N540 串口一的A端子，USB-RS485 B线接N580 串口一的B端子，USB头插入电脑USB口。
N580网口选择一个网口通过网线直连电脑网口。检查所有连接无误后，给N580用12V电源适配器供电。
四、参数设置
1、电脑设置
（1）关闭防火墙:按路径：控制面板——>网络和Internet——>网络和共享中心到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。电脑本地连接IPv4设置成192.168.0.201的静态IP。

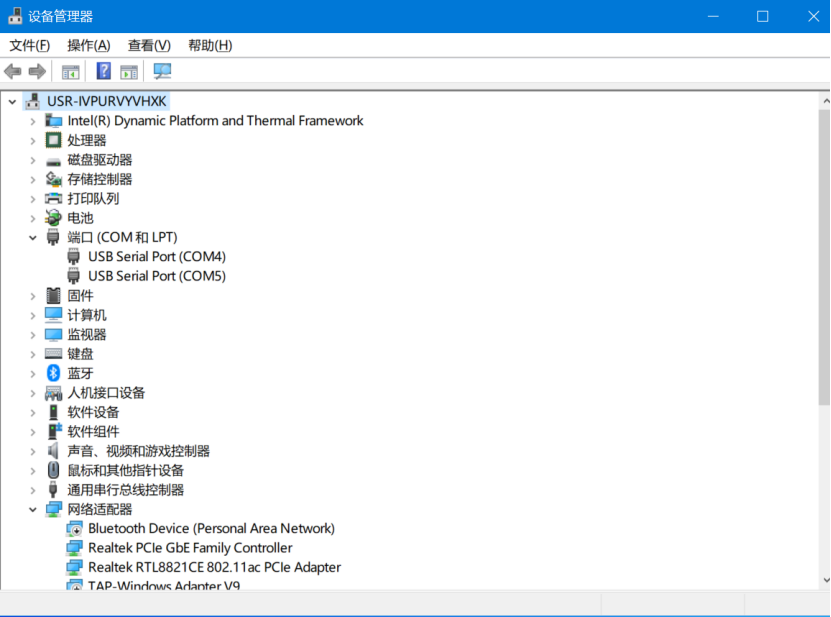

（2）点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认两条USB-RS485串口线的COM口号，有人测试电脑是COM4和COM5。
2、下载并打开H7系列配置软件：

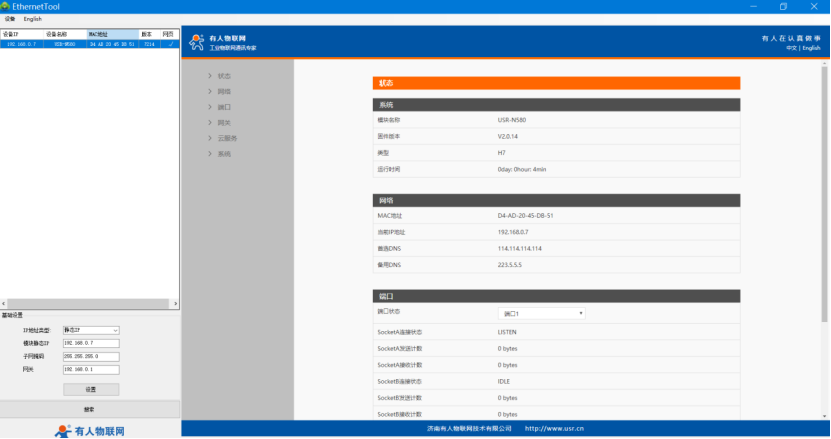

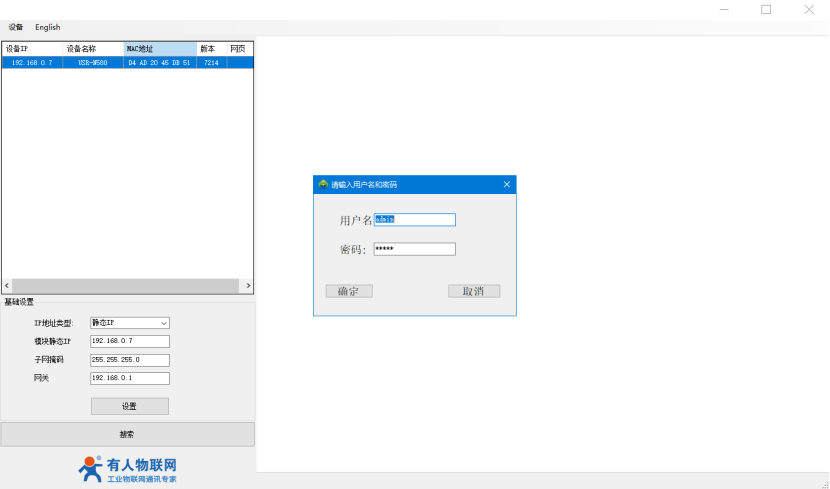

用H7系列配置软件搜索N580设备，点击搜索设备，可以看到设备静态IP地址，双击IP地址，输入用户名admin，密码admin，进入N580的内置网页。点击右上角切换至中文模式。
3、配置两个N580参数：

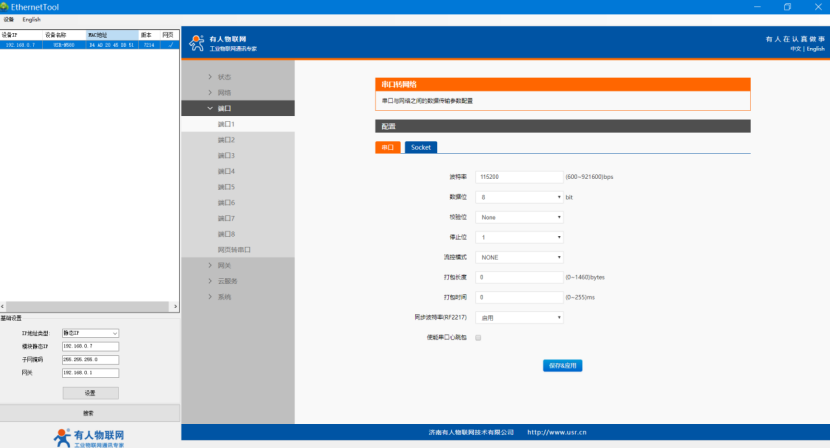

第一个N580 IP192.168.0.7 检查端口1的RS485参数

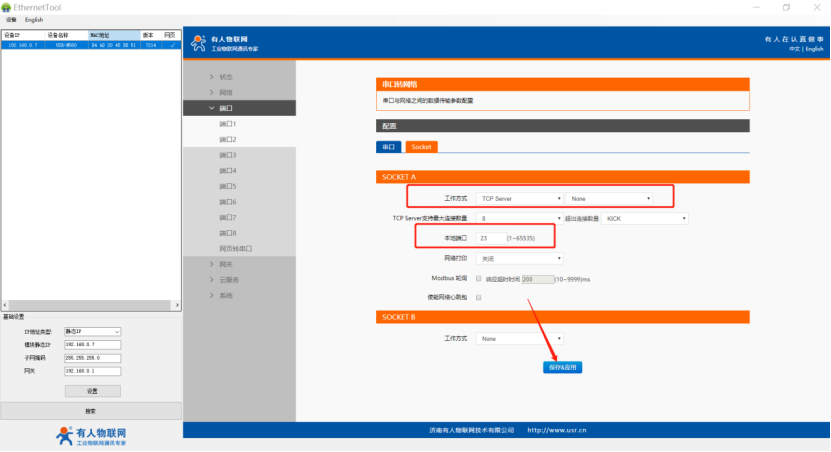

默认工作方式是TCP server，本地端口号23。保存参数，重启N580。

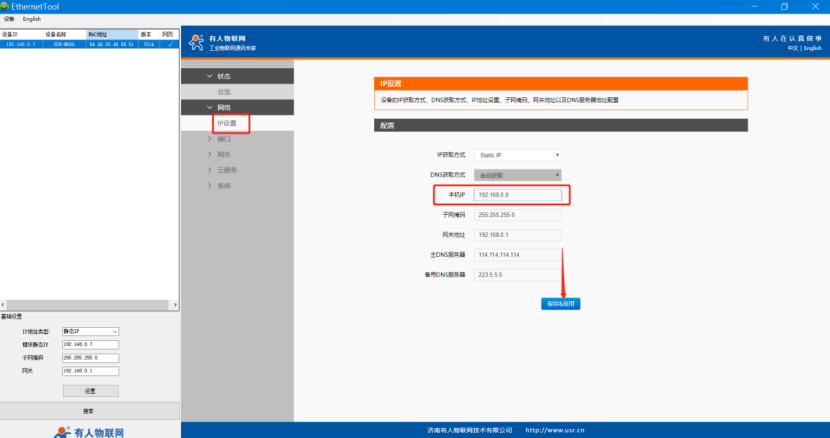

第二个N580 IP设置192.168.0.8，检查端口1的RS485参数

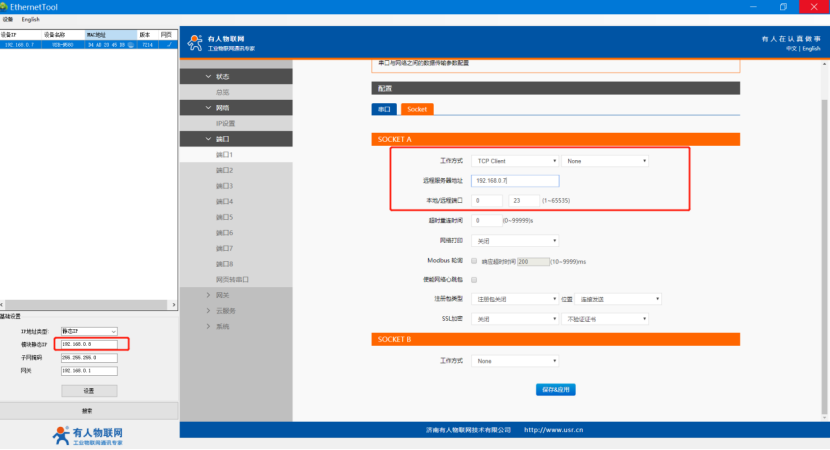

工作方式设置TCP client，远程服务器地址填192.168.0.7，远程端口填23。本地端口填0。保存参数，重启N580。
五、数据调试

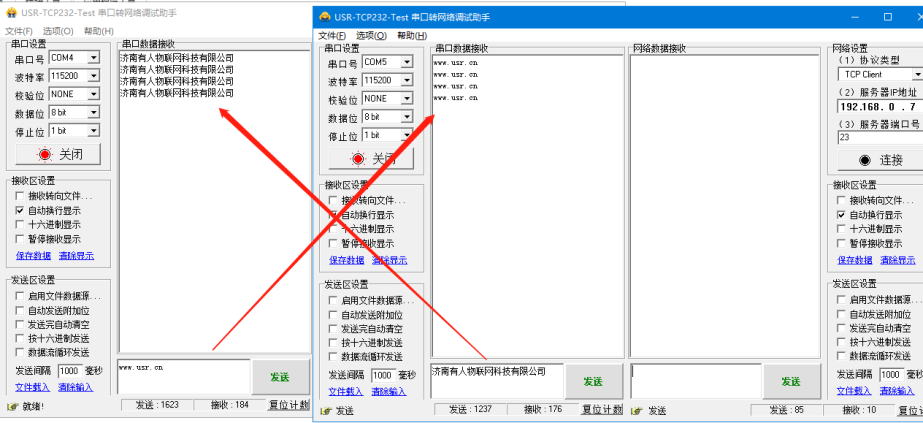

两个N580的网口用一根网线直连，两个N580的串口分别接USB-RS485串口线接电脑，打开2个串口助手，对应各自N580串口参数。
打开串口，相互发送数据。
