USR-N580-H7（二期）基本测试案例
一、资料下载
USR-N580 H7说明书：https://www.usr.cn/Download/1159.html
设置软件：https://www.usr.cn/Download/383.htm
串口网络调试助手：https://www.usr.cn/Download/27.html
二、准备工作
1、USR-N580-H7产品 数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

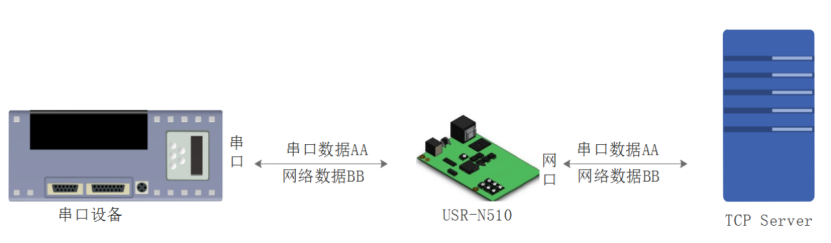

三、连接框图
四、设置步骤
1、USB-RS485串口线接N580串口，注意485接线线序，USB-RS485 A线接N580 串口的A端子，USB-RS485 B线接N580 串口的B端子，USB头插入电脑USB口。
N580网口通过网线直连电脑网口。检查所有连接无误后，给N580用12V电源适配器供电。
2、检查USR-RS485串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM15。
3、电脑关闭防火墙。
4、电脑：控制面板\网络和 Internet\网络连接，IP设置和N580 IP同网段，N580默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。
5、下载并打开H7系列设置软件：
用H7系列配置软件搜索N580设备，单击搜索，搜搜到设备后双击设备。
6、登录
输入用户名admin和密码admin，点击确定，右侧显示N580参数设置页面。英文切换中文，设置软件右上角点击中文显示，切换中文显示。

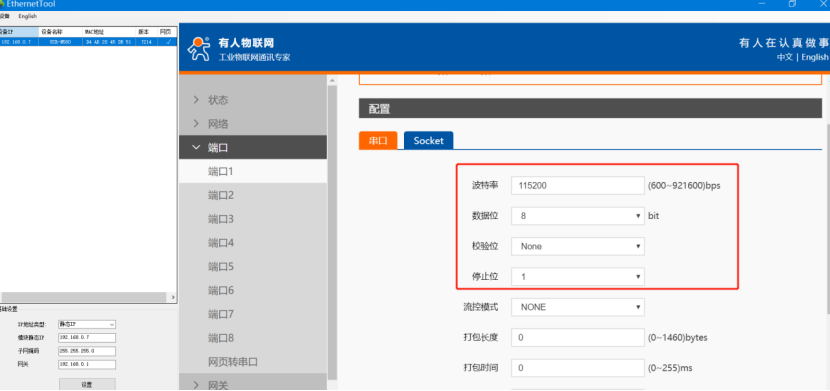

7、配置端口的RS485参数

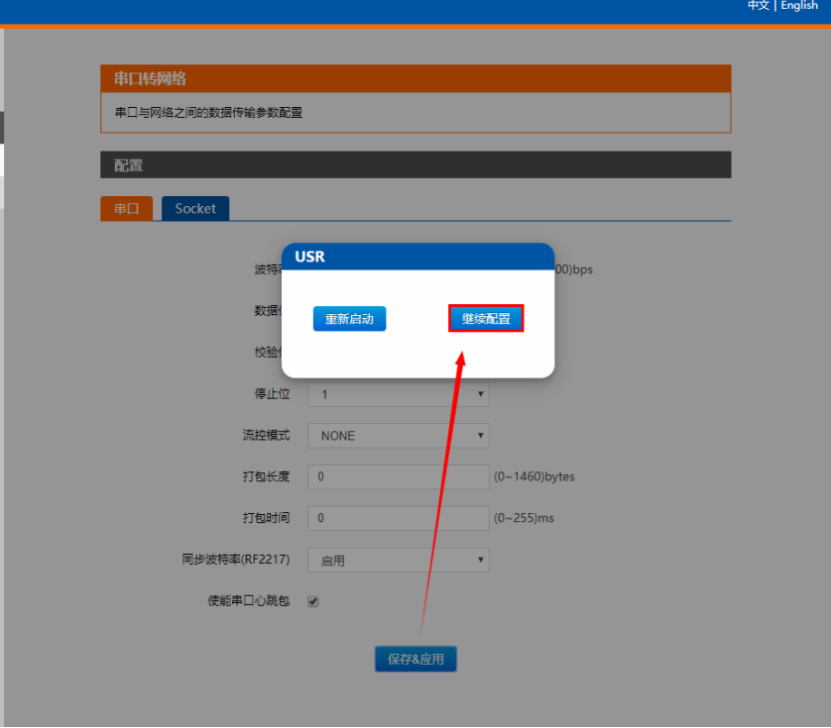

串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致，默认为115200波特率，无校验位（NOEN）数据位8，停止位1。点击继续配置。

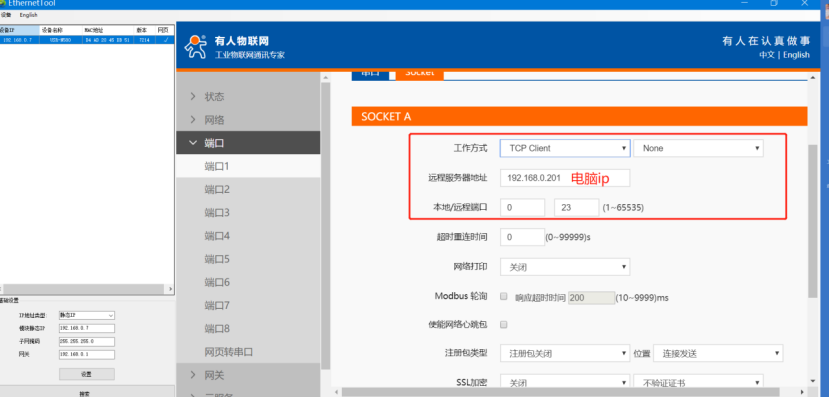

8、配置Socket参数
在“端口”>“端口1”界面中的“Socket”配置Socket A的工作模式为“TCP Client”
远程服务器地址为电脑ip地址：192.168.0.201

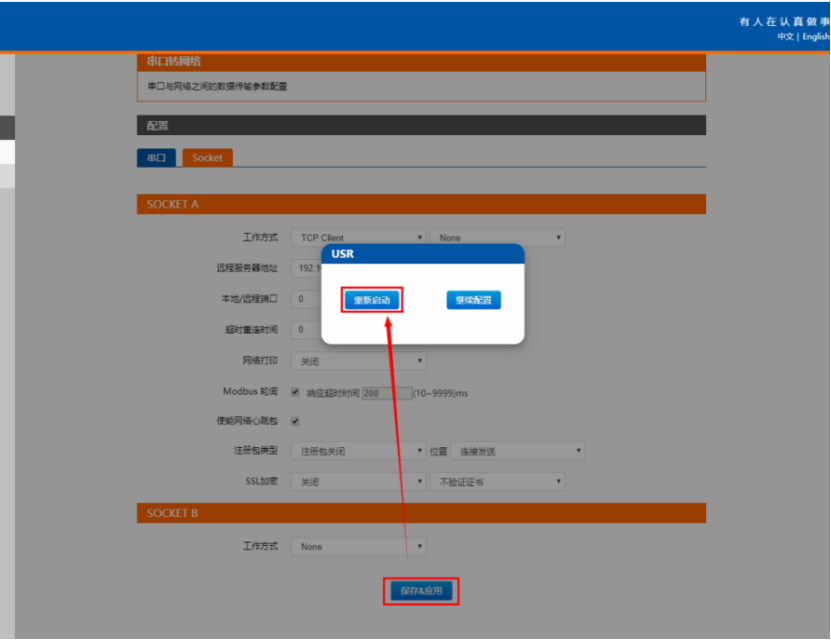

远程端口为虚拟串口的tcp端口：23。点击保存，重启。
9.N580重启后,软件出现连接对象，串口与网络便可互发数据。
