一、资料下载

USR-TCP232-304说明书：https://www.usr.cn/Download/920.html

USR-TCP232-304设置软件：https://www.usr.cn/Download/257.html

二、准备工作

1、USR-TCP232-304 数量1个

2、路由器 数量1个

3、485转USB调试线 数量1个

4、电源适配器5V 数量1个

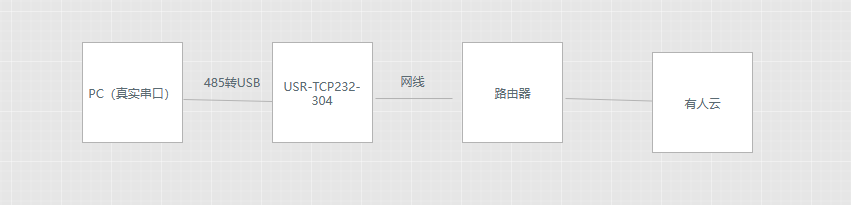

三、连接框图

四、云端参数配置

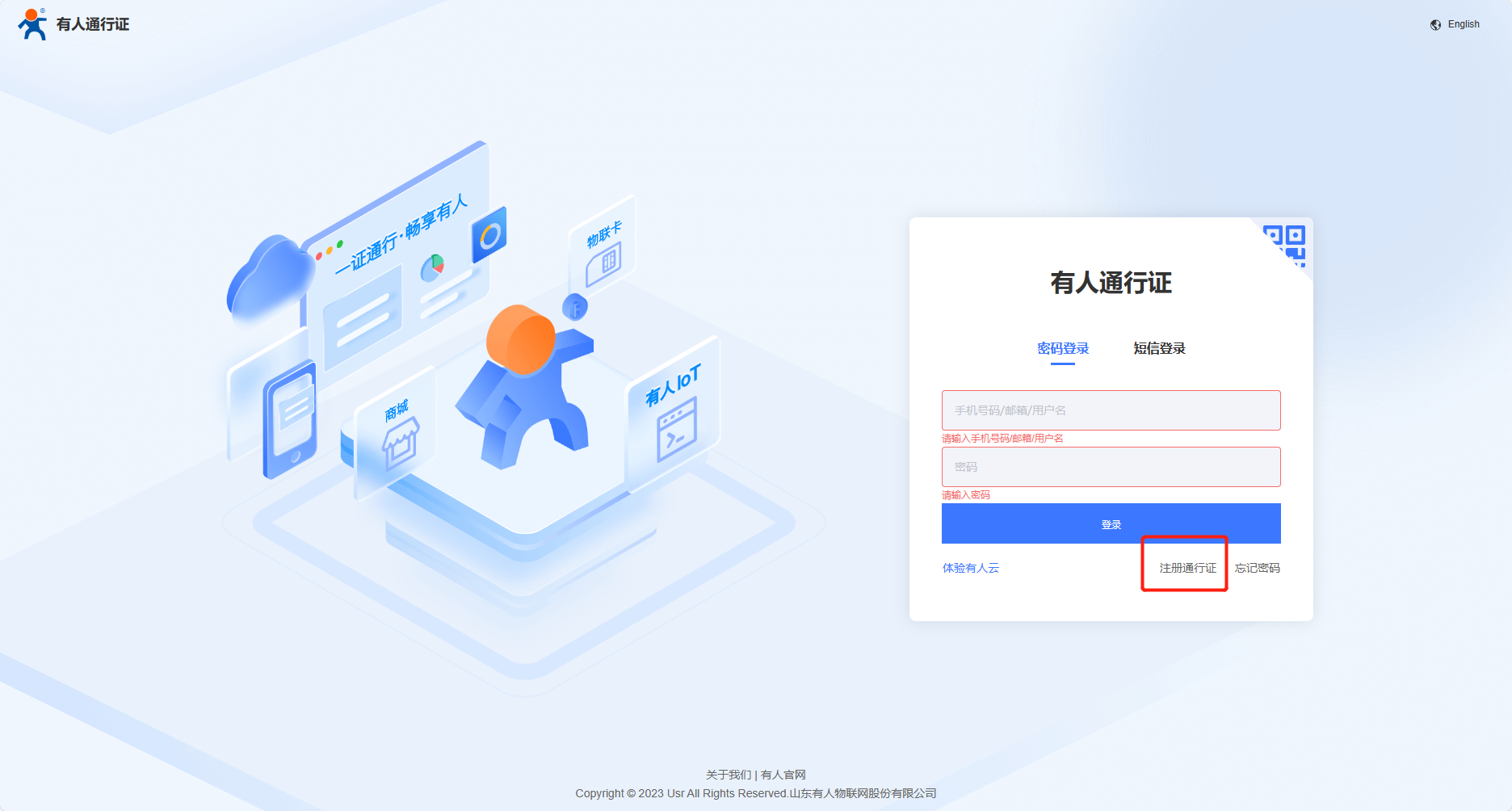

1、登录有人云平台:https://account.usr.cn/#/login_cps（如果没有账号先申请通行证）

2、添加设备

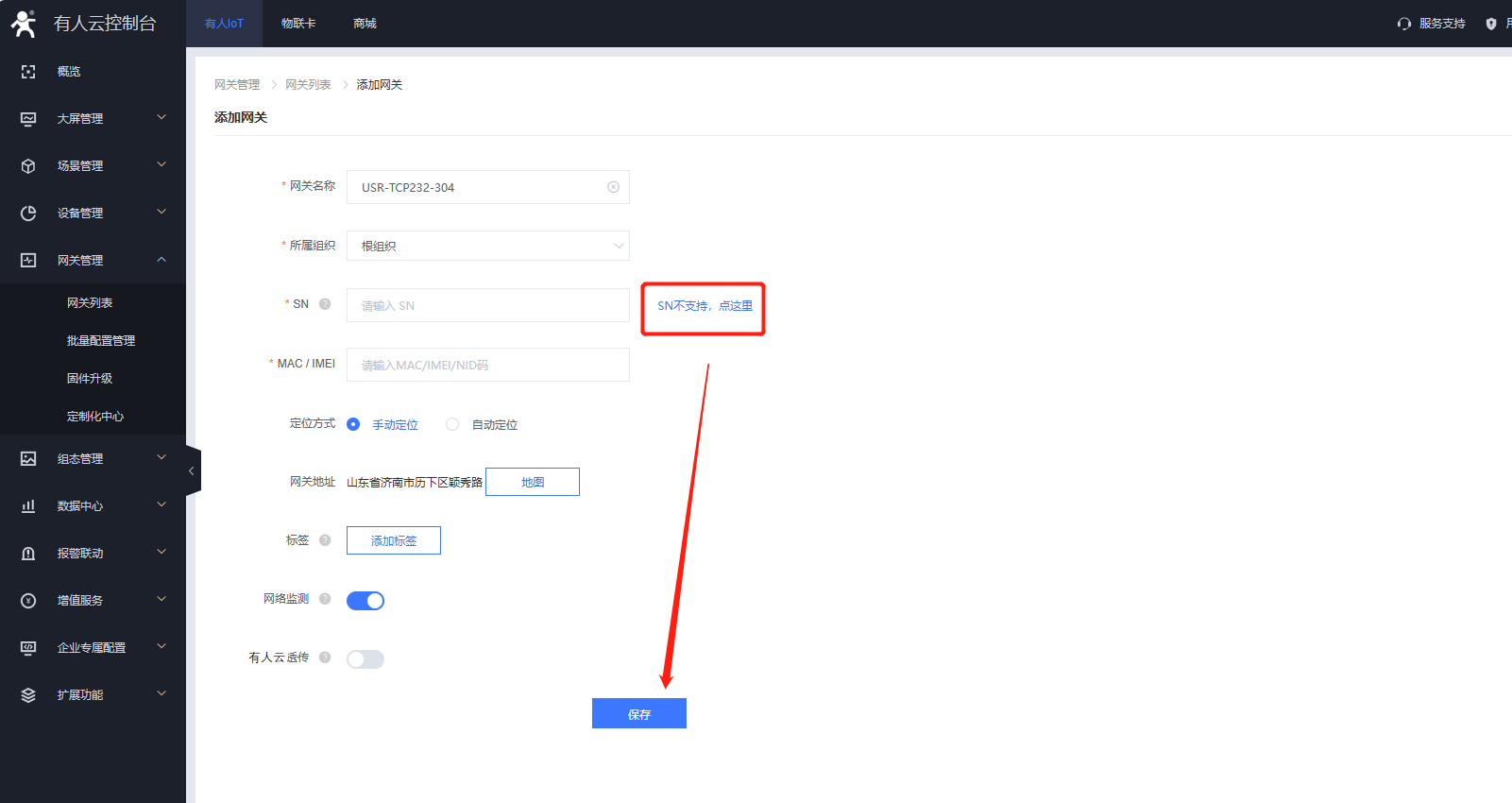

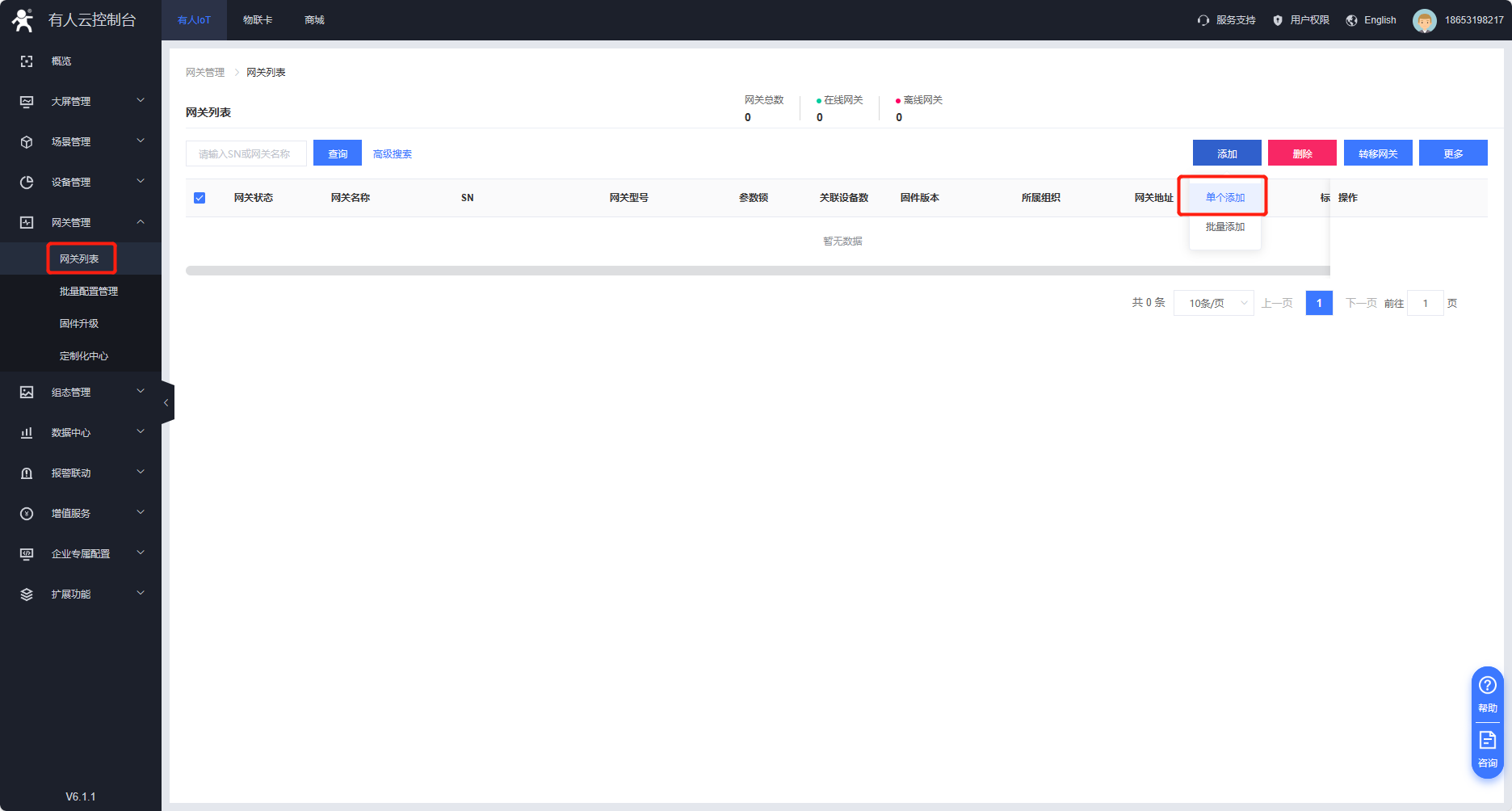

云平台添加设备，在网关管理---网关列表--添加网关，点击SN不支持，系统自动生成，不需要自己设置，通讯密码可以自定义8位密码.(建议使用系统自动生成的通讯密码)

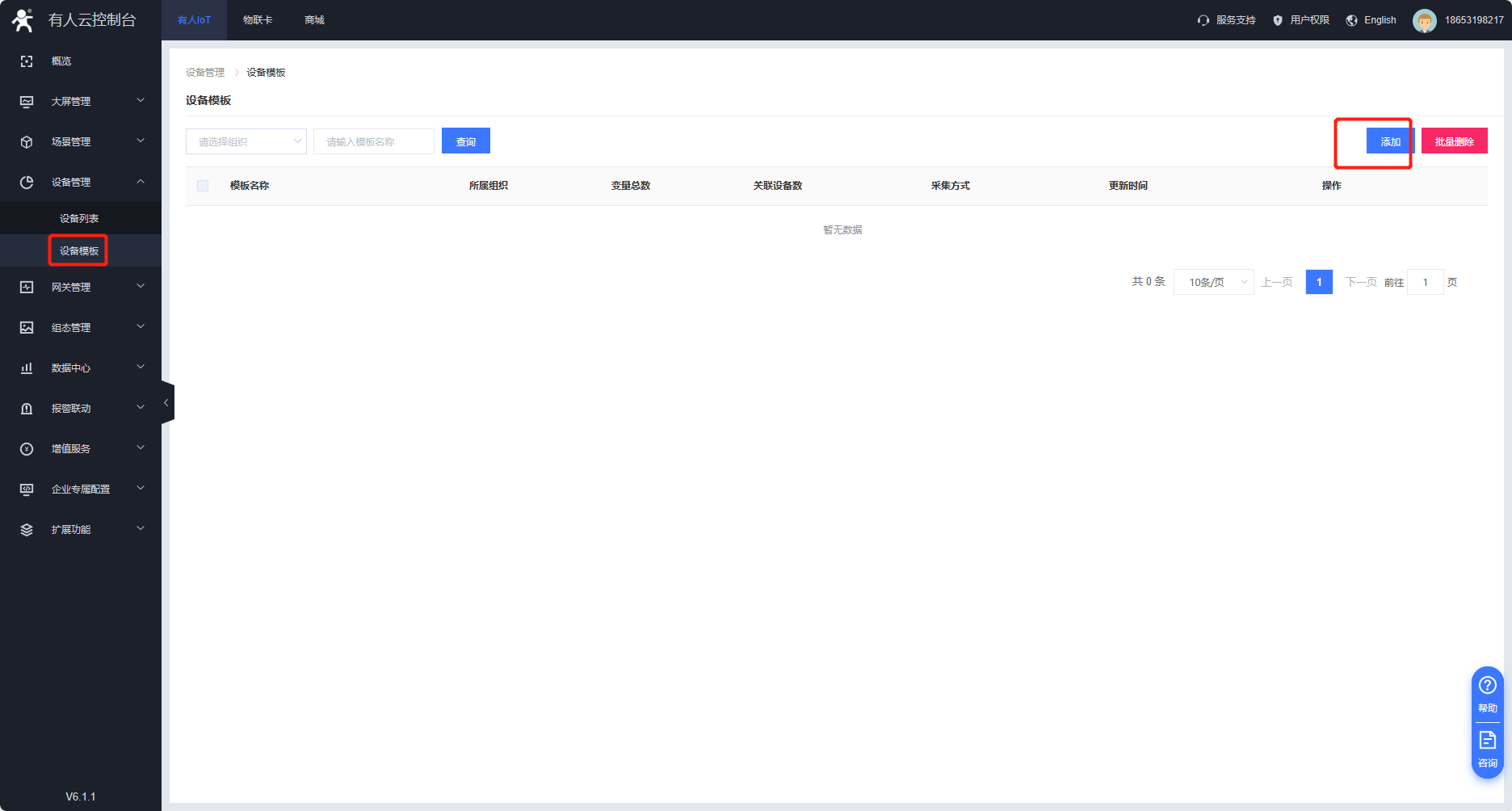

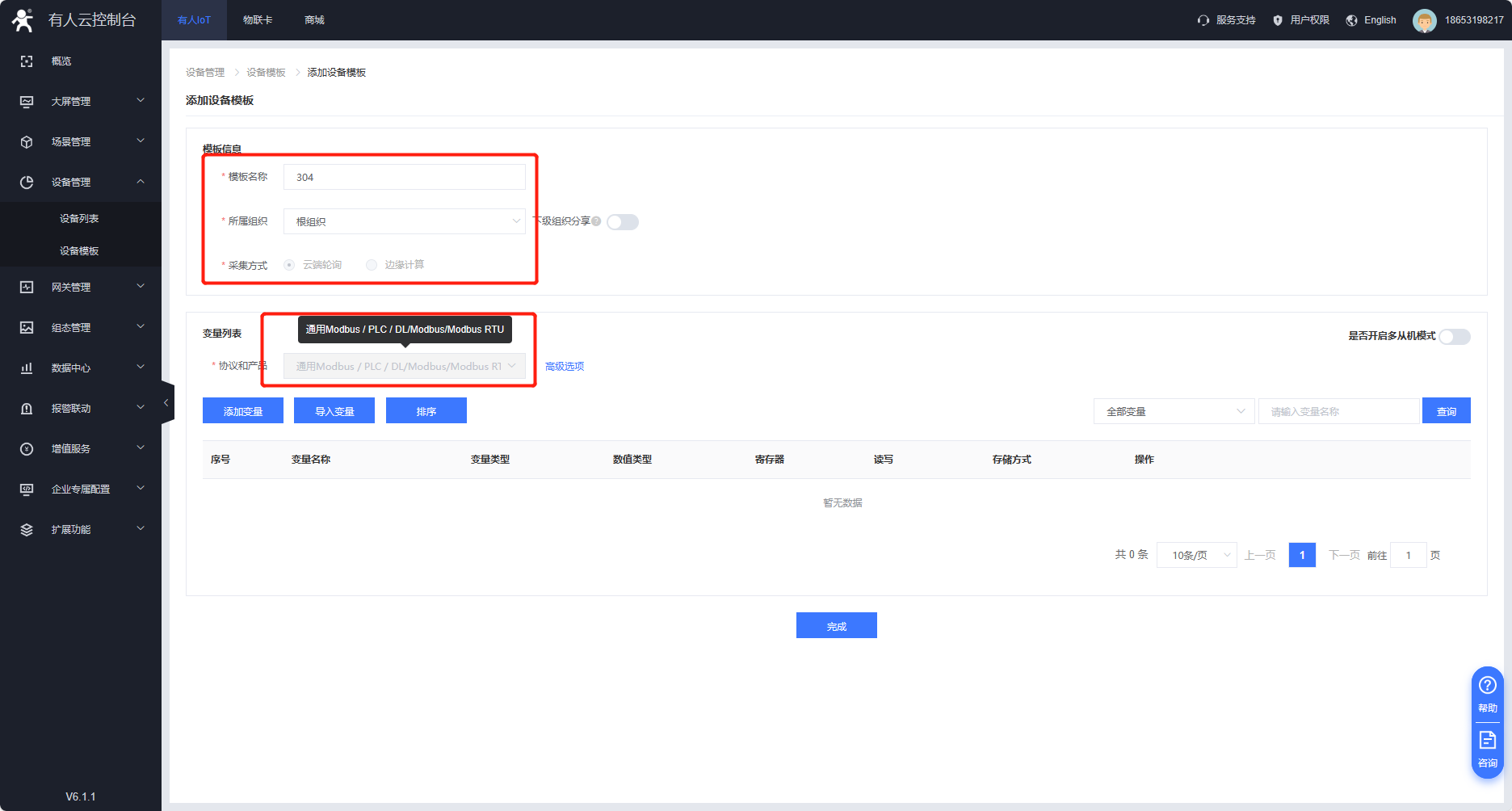

3、新建模板，设备管理--设备模板--添加模板

*选择modbus rtu协议

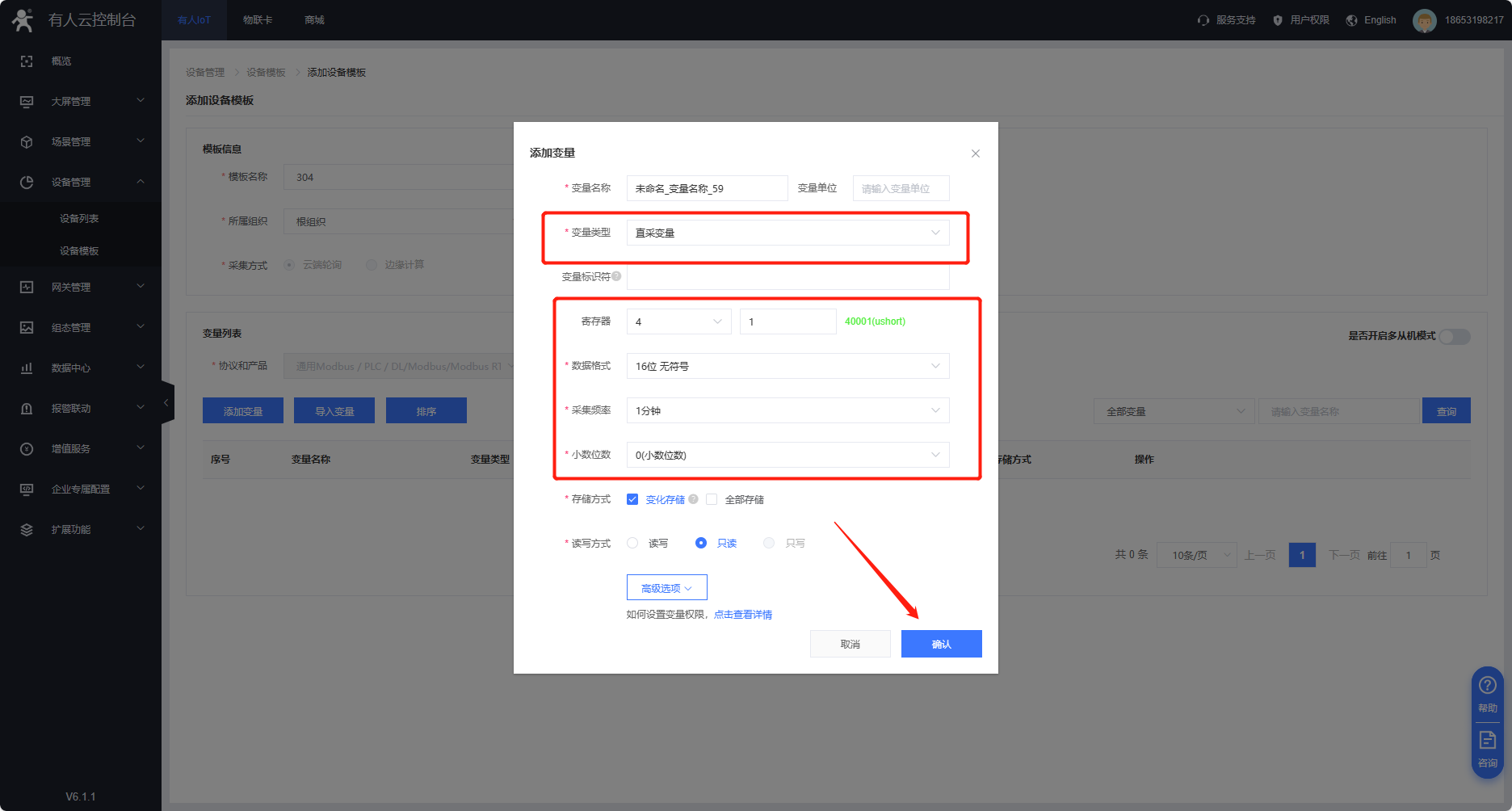

*添加变量

变量名称：“温度”，单位：自定义。

变量标识符不用填。

寄存器：第一个空选择“4”，第二个空填“1”。

数据格式：16 无符号

小数点位数：0（小数位数）

存储方式：变化存储（自定义选择）

读写方式：读写

高级选项 > 采集公式：%s/10

高级选项 > 控制公式：%s*10

注意：如果实际使用情况，不需要公式的话，可以不添加公式

寄存器地址计算方法：

寄存器的填写(需要知道终端设备的功能码寄存器的起始地址，不清楚的需要联系终端设备的厂家)

功能码03H或06H，起始地址0000H，则填：40001;

功能码04H，起始地址000AH，则填：30011;

功能码01H或05H，起始地址0002H，则填：00003;

功能码02H，起始地址0003H，则填：10004。

格式为：功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。

如：

功能码03H或06H，起始地址0000H，则填：40001;

以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1;所以组态地址就是40001;

4、添加设备

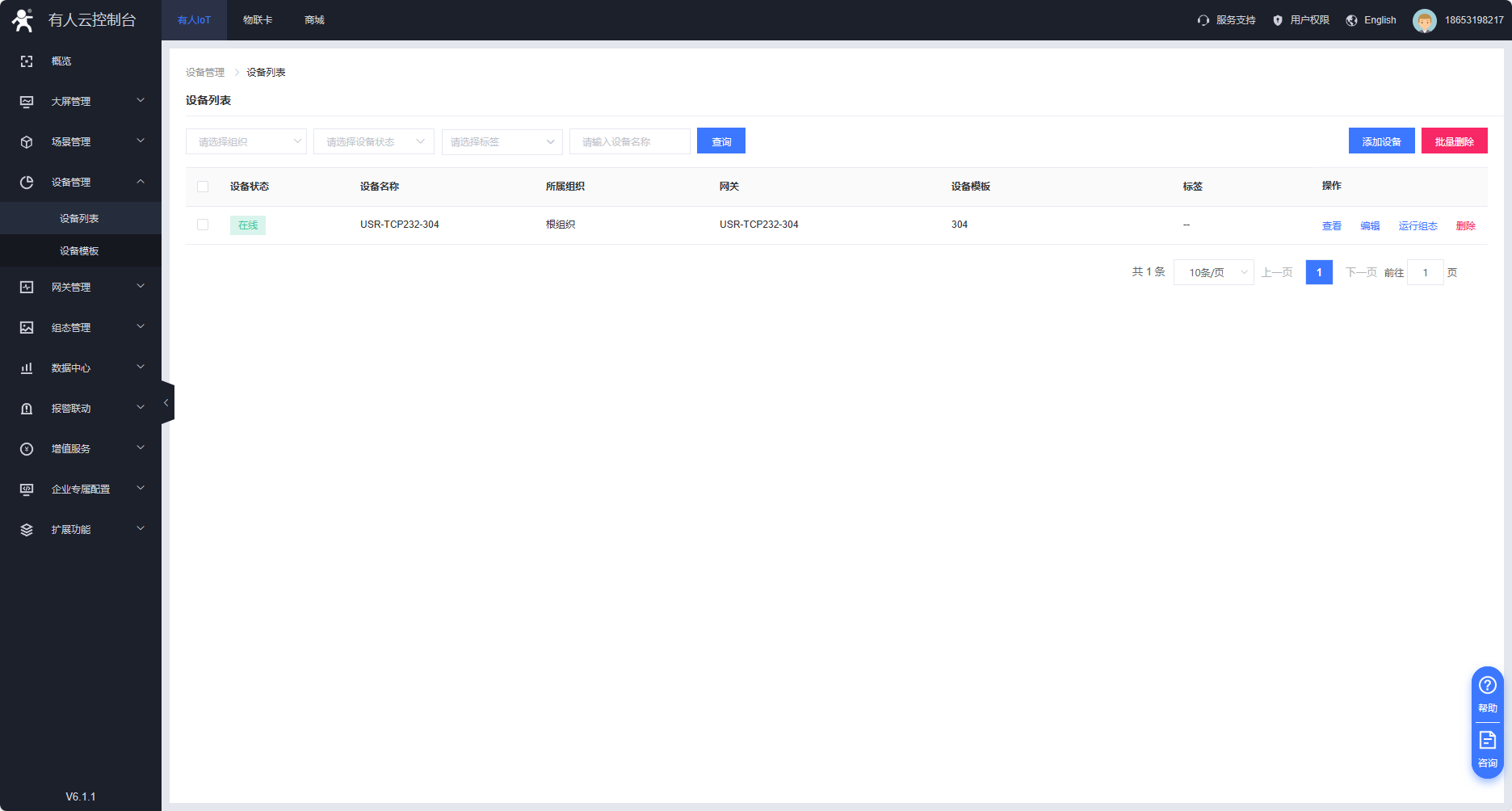

云平台添加设备，在设备管理---设备列表--添加设备

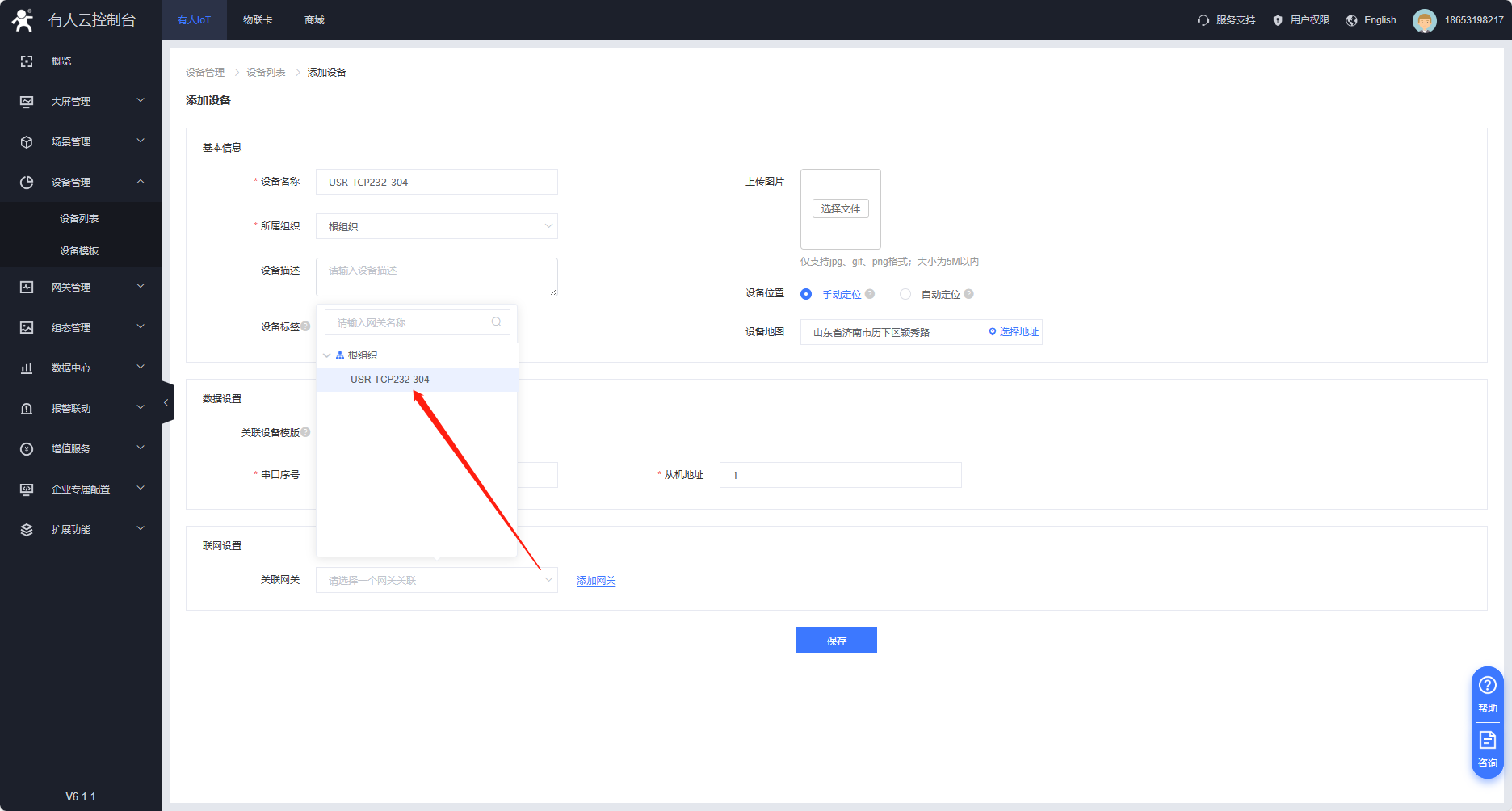

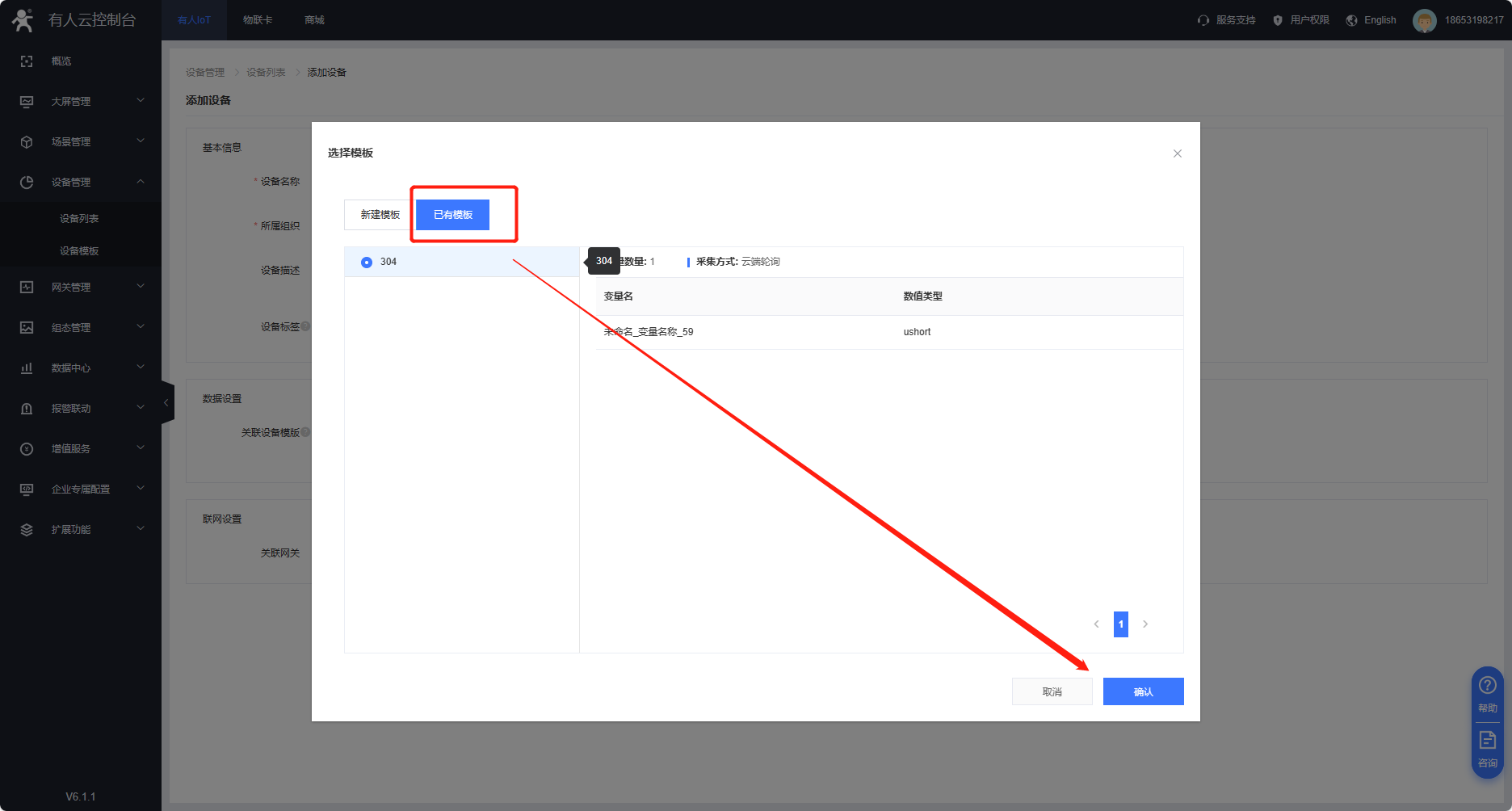

*绑定已有模板

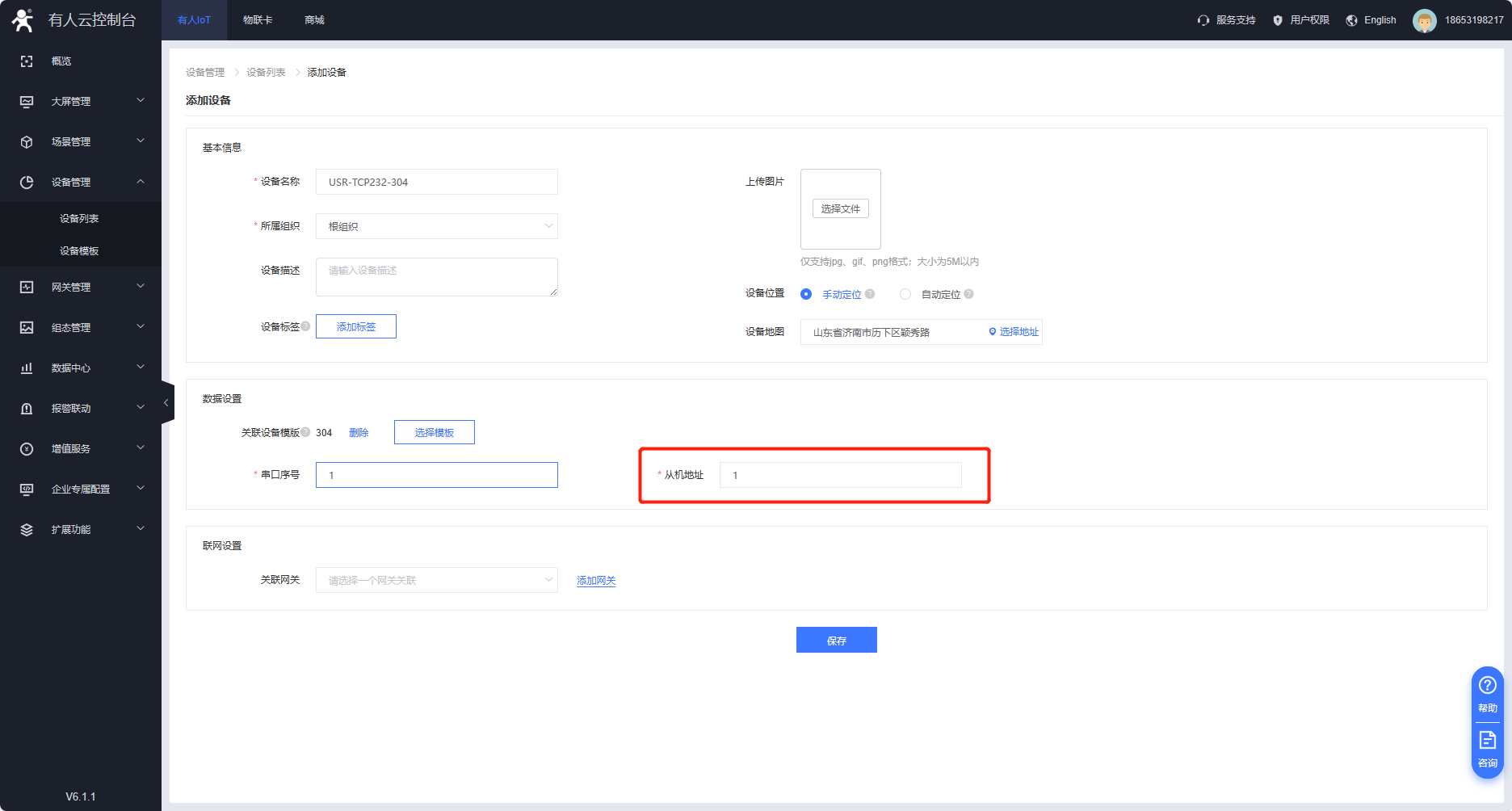

从机地址: 根据304连接的串口设备modbus从机地址实际填写；串口序号: 默认；

*绑定网关

五、USR-TCP232-304参数配置

1、打开电脑，链接设备的网卡（未识别网络是正常的状态），将改网卡的IP地址设置为静态的IP地址192.168.0.201，禁用无用网卡

2、关闭防火墙和杀毒软件

打开控制面板找到“windows防火墙”选项关闭防火墙

3、打开M0设置软件

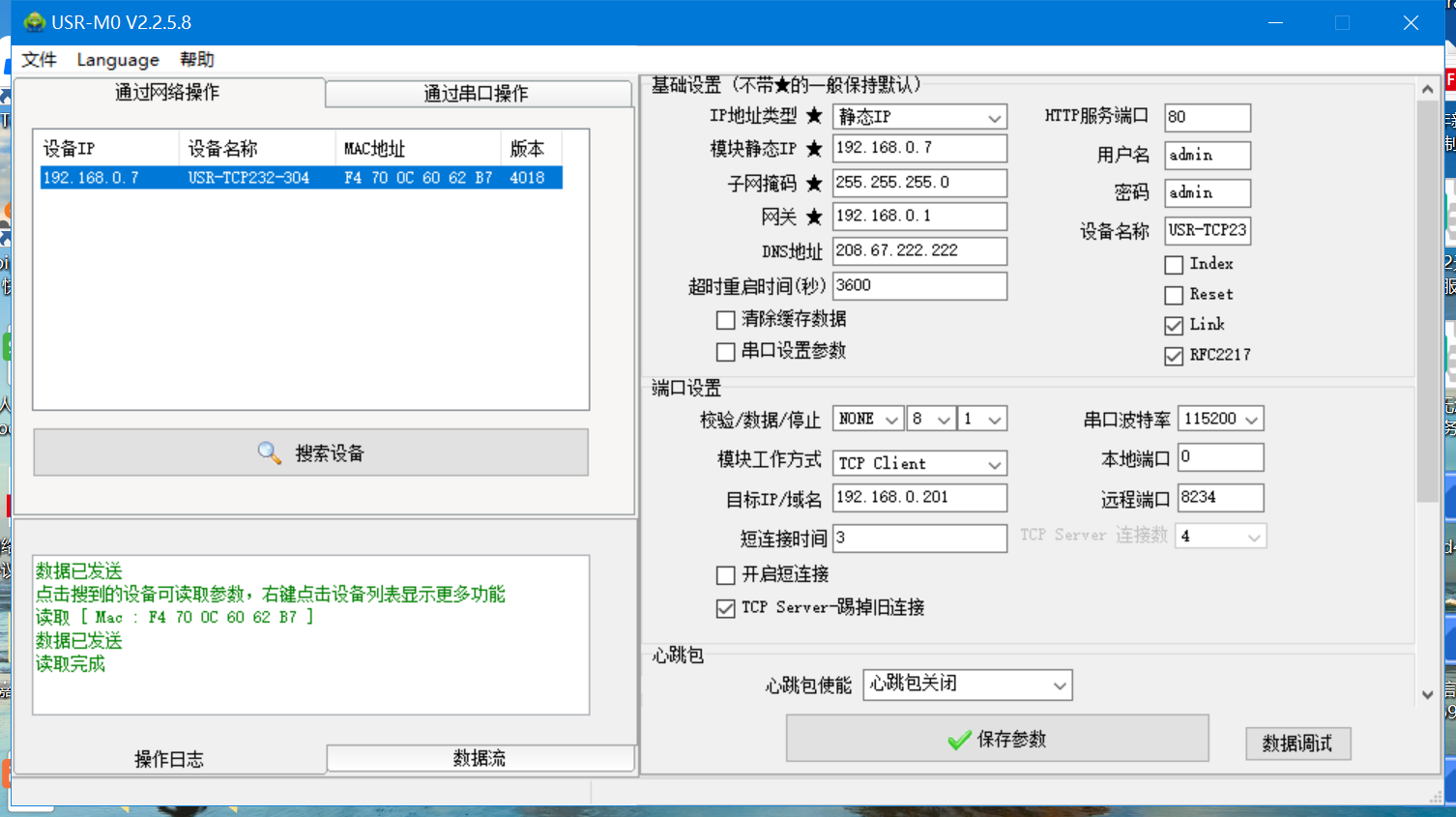

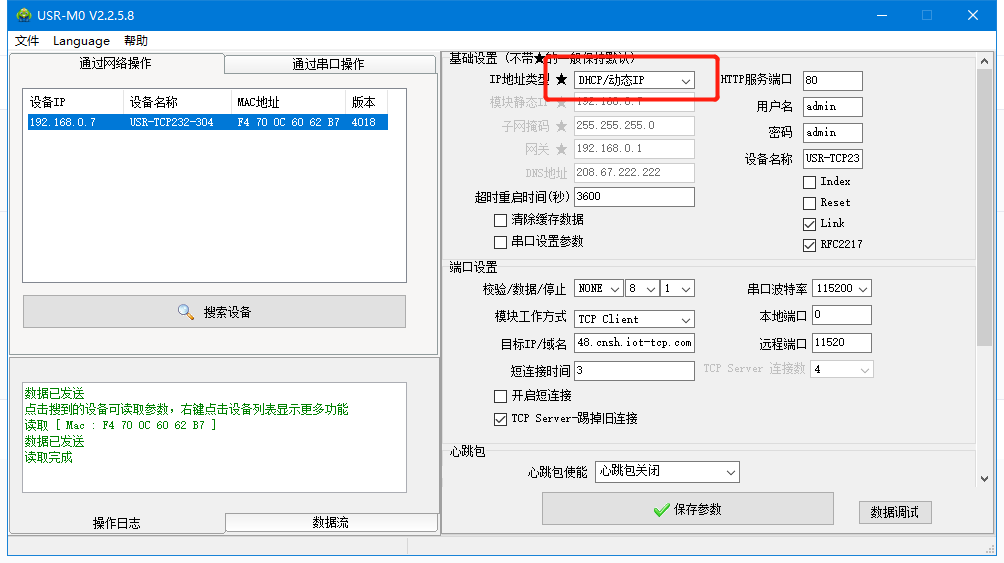

点击“搜索设备”当搜索列表中出现304的设备后，单击搜索到的设备，查看以及修改其配置信息(下图为默认配置信息)。

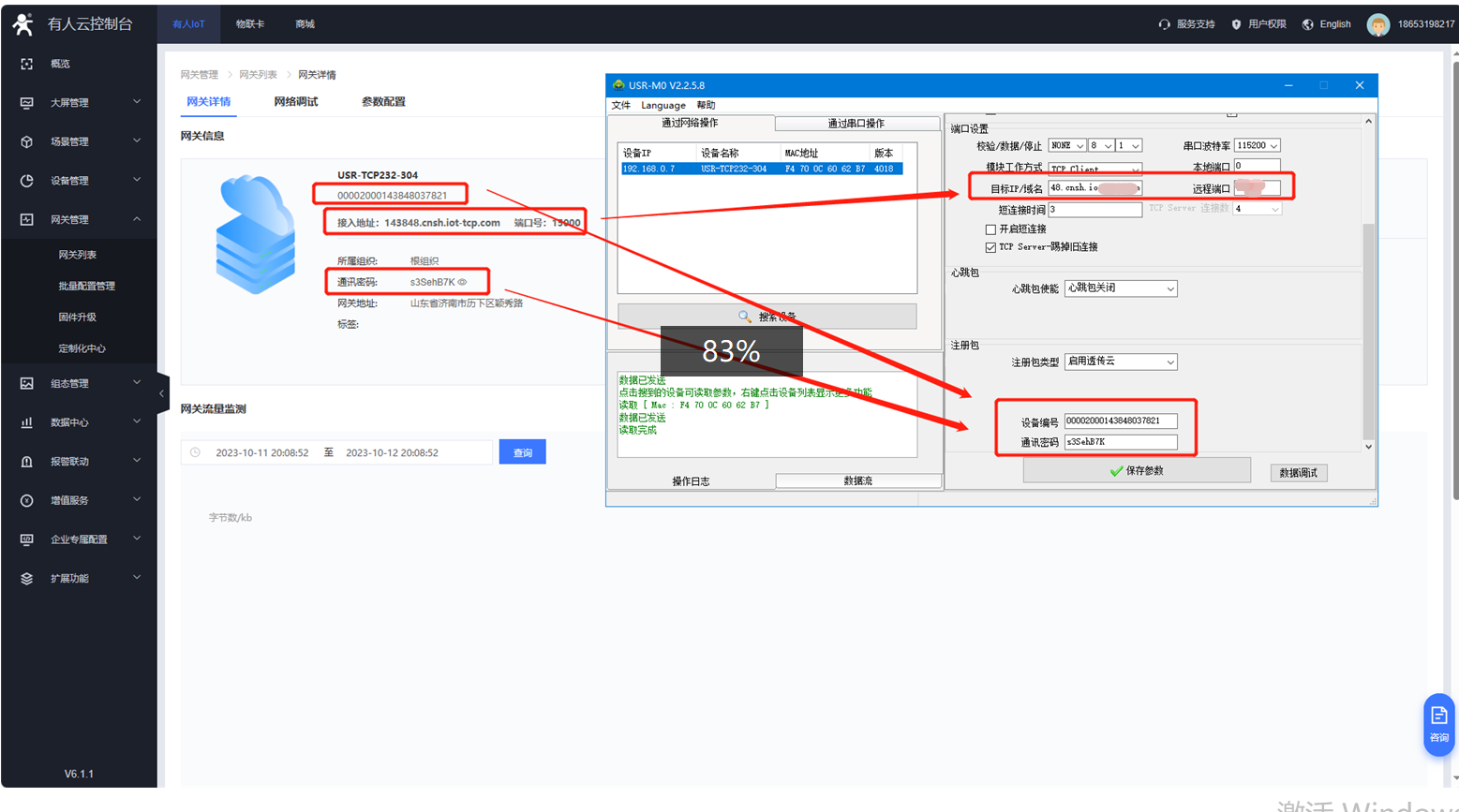

4、IP地址类型更改为DHCP/动态IP，设置完成后通过网线将304的网口接到路由器LAN口上面，给设备供网。工作方式选择TCP Client，目标IP：自己的云平台接入地址，远程端口号：15000，设置完成后点击保存参数。

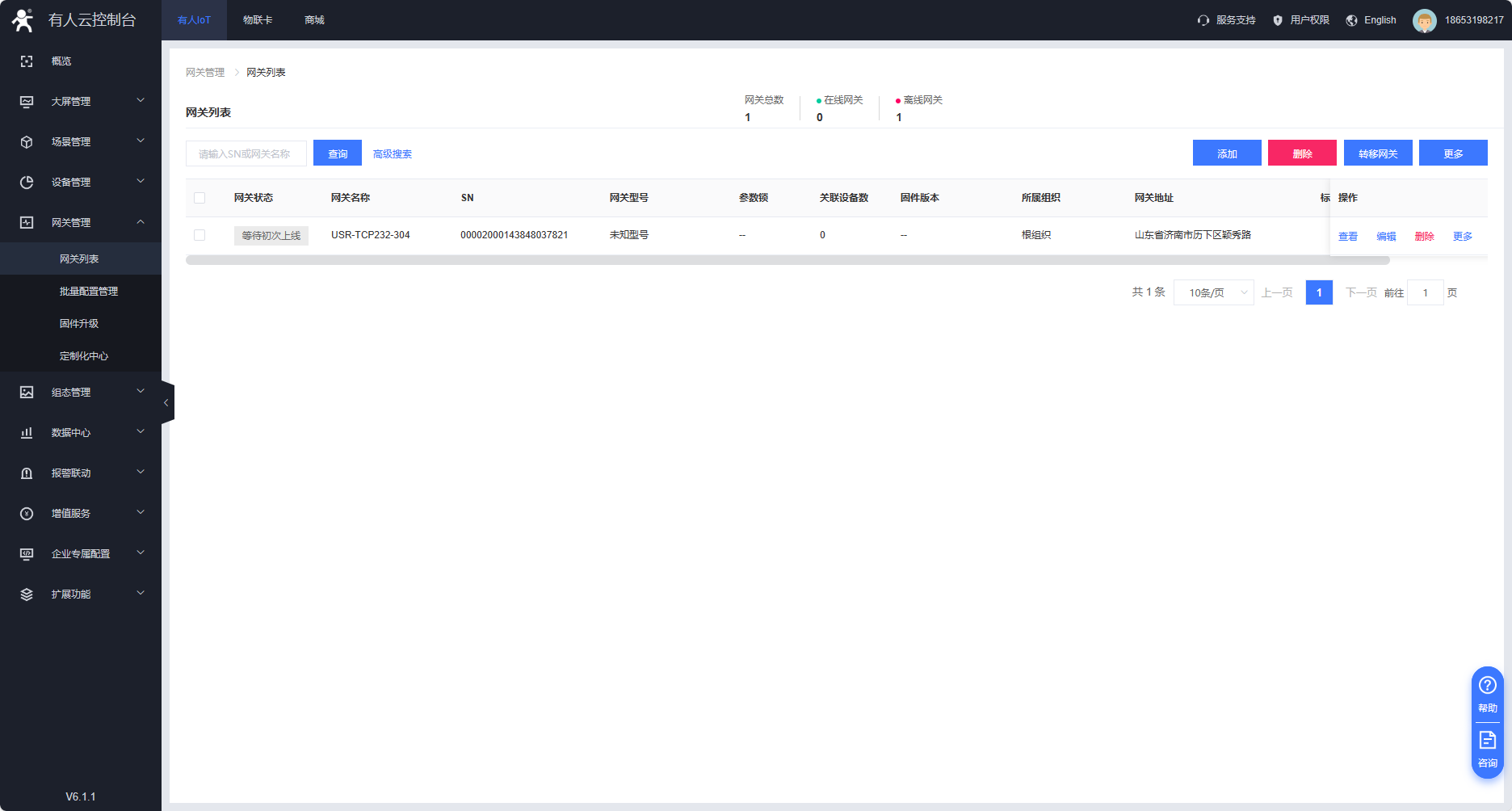

5、304在云端上线

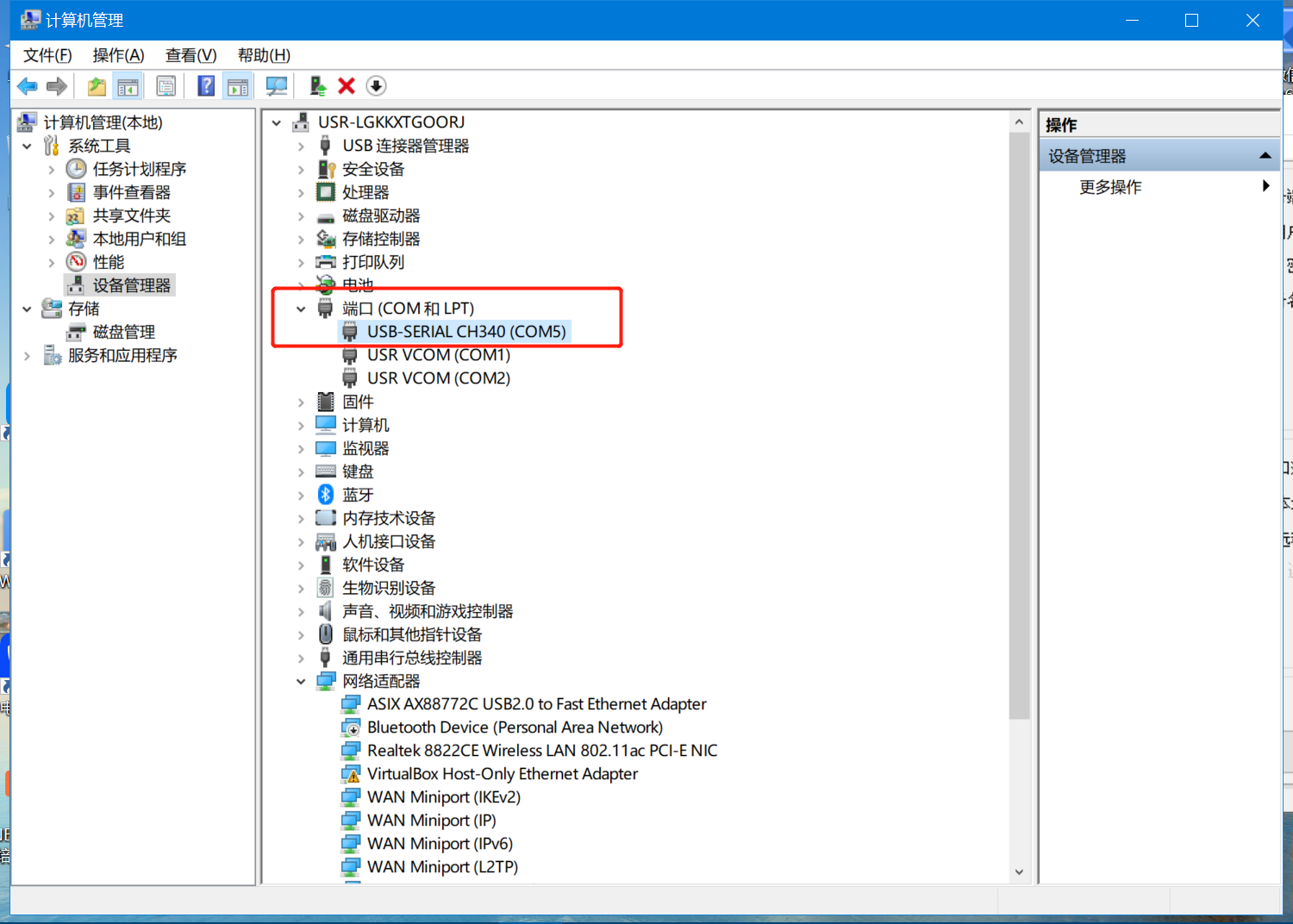

6、304通过485转USB接电脑，串口号可以在设备管理器中查询。

六、数据测试

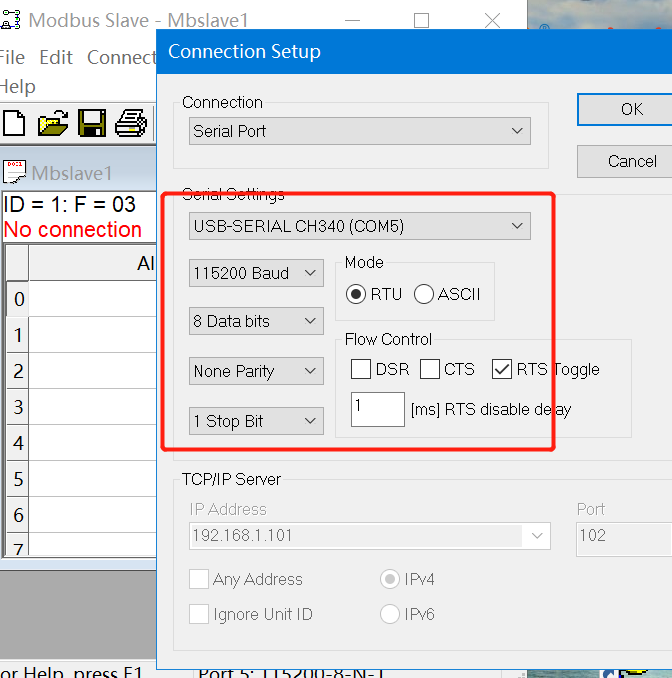

1、打开modbus slave软件，选择串口以及设置串口参数

串口参数： 跟USR-TCP232-304的串口参数保持一致

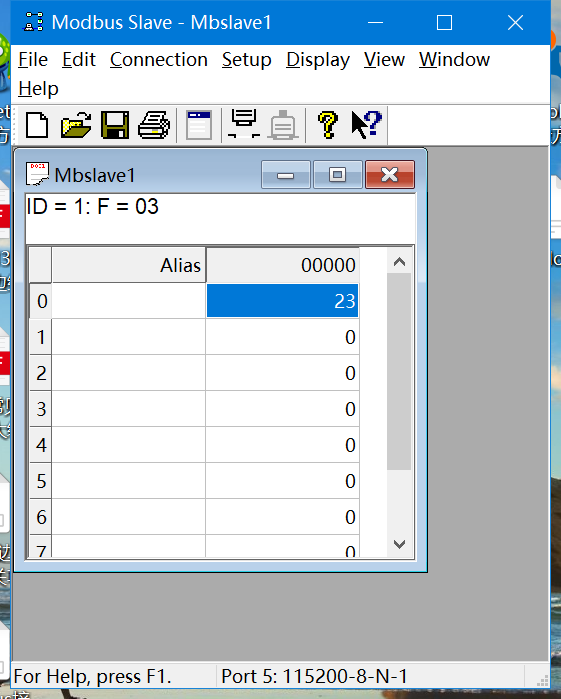

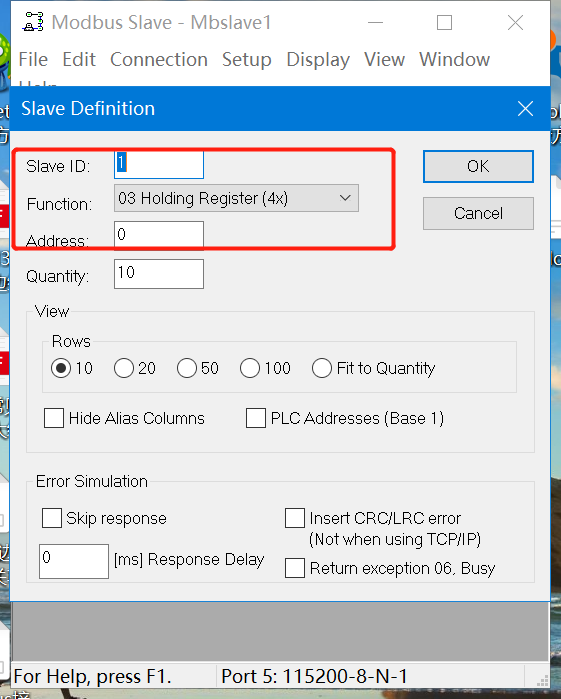

2、设置数据

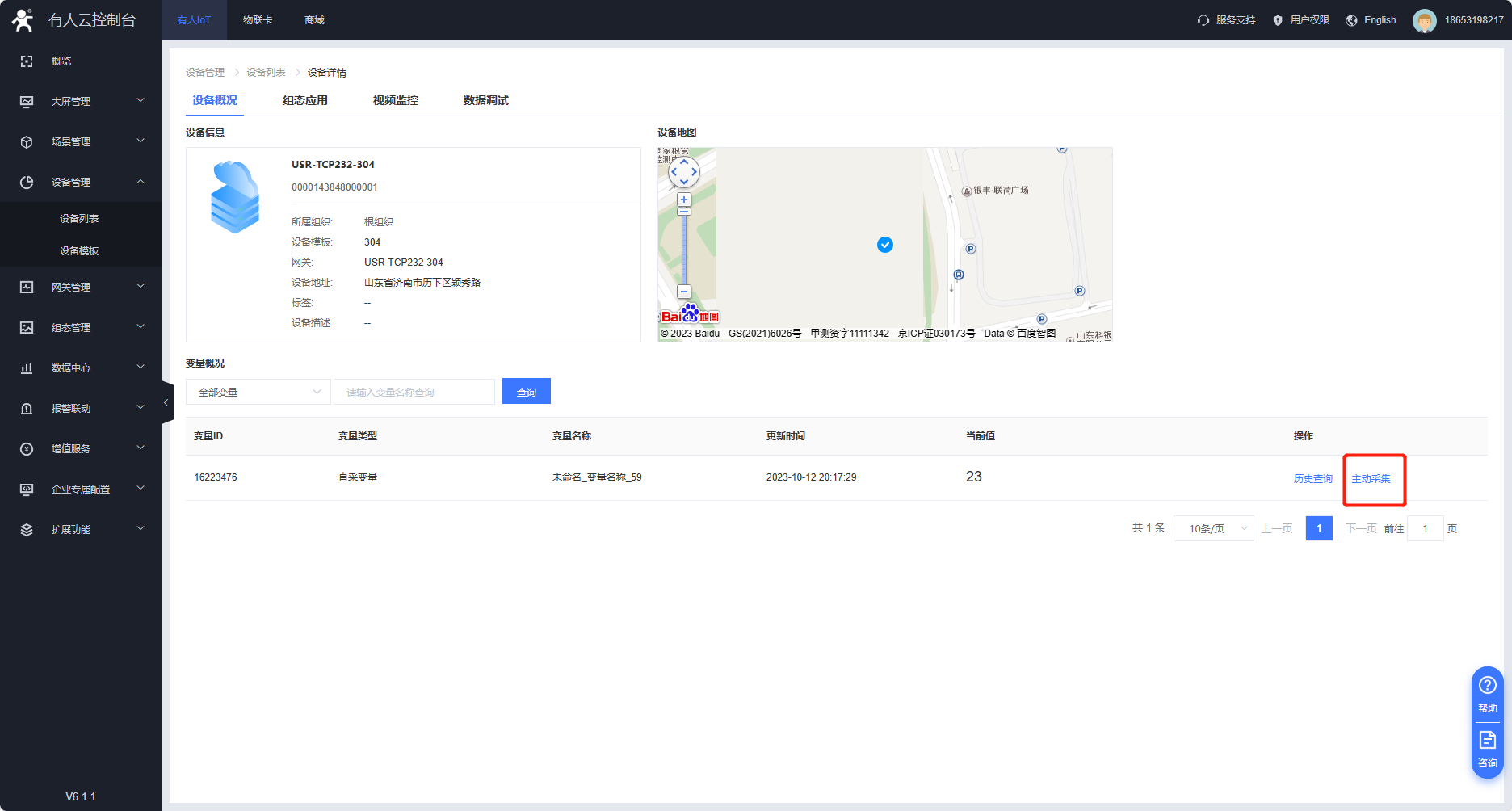

3、在有人云平台上找到对应的设备，点击数据查看-主动采集。可以在有人云平台查看设备传输的串口数据。
