USR-WIFI232-B2连接有人云（V6)和虚拟串口（V3）一对一通讯示例
一、资料下载
USR-WIFI232-B2软件设计手册：https://www.usr.cn/Download/356.html
USR-WIFI232-B2 设置软件：https://www.usr.cn/Download/707.html
测试底板：https://www.usr.cn/Product/44.html
USR-VCOM虚拟串口（V3.7.2.529版本）下载链接：https://www.usr.cn/Download/31.html
二、硬件连接
1、所需物品
USR-WIFI232-B2 模块 1个
USR-WIFI232-B2 测试底板 1个
12V电源适配器 1个
USB-RS232串口线 1条
笔记本电脑 1台
可以上外网的路由器1个
2、硬件连接
USR-WIFI232-B2 底板的232串口接USB串口线到电脑USB口，接好天线，然后产品接12V电源适配器上电。
3、查看端口号

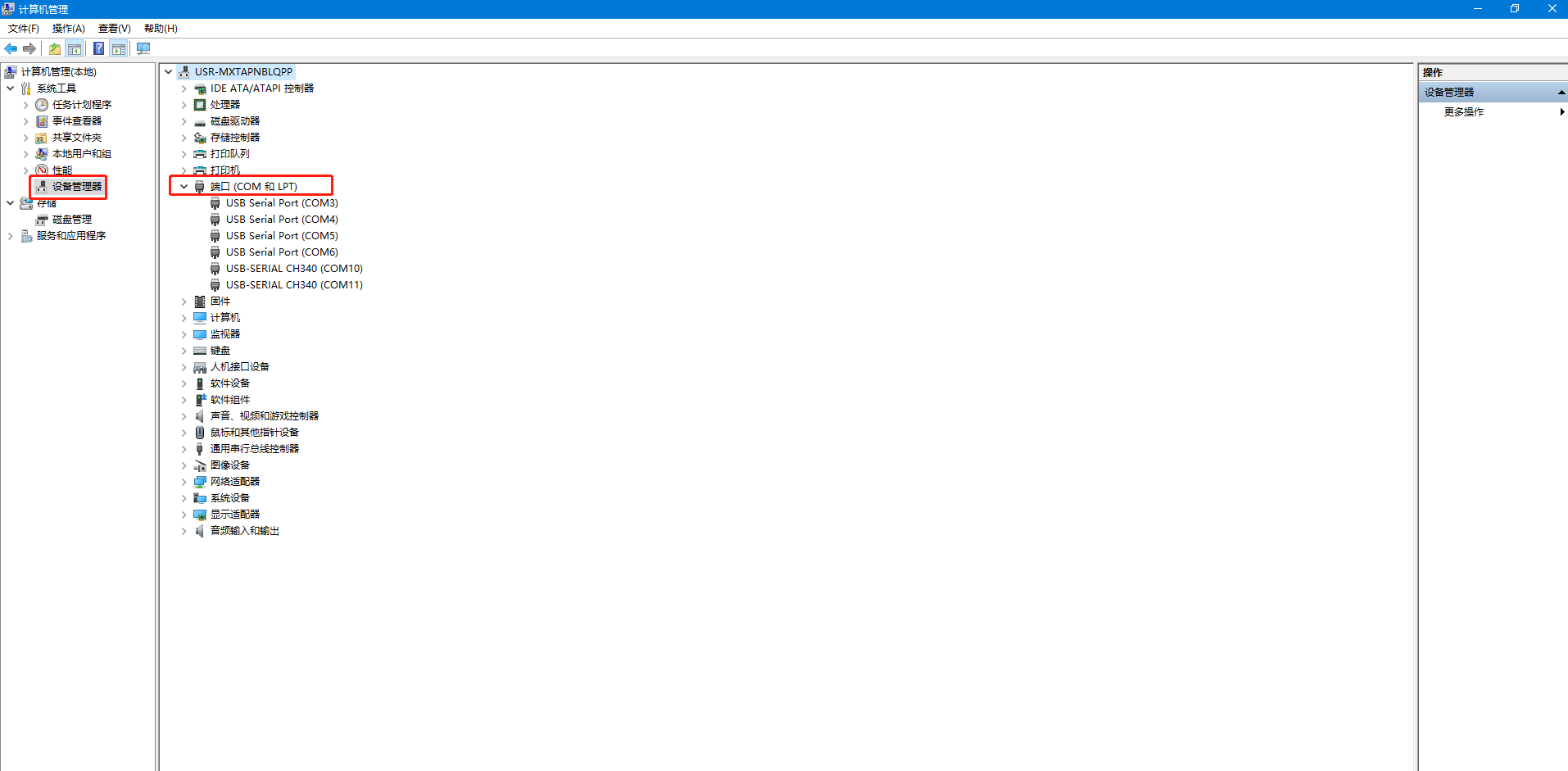

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR的USB-RS232串口线COM口号COM10。
三、有人云参数设置

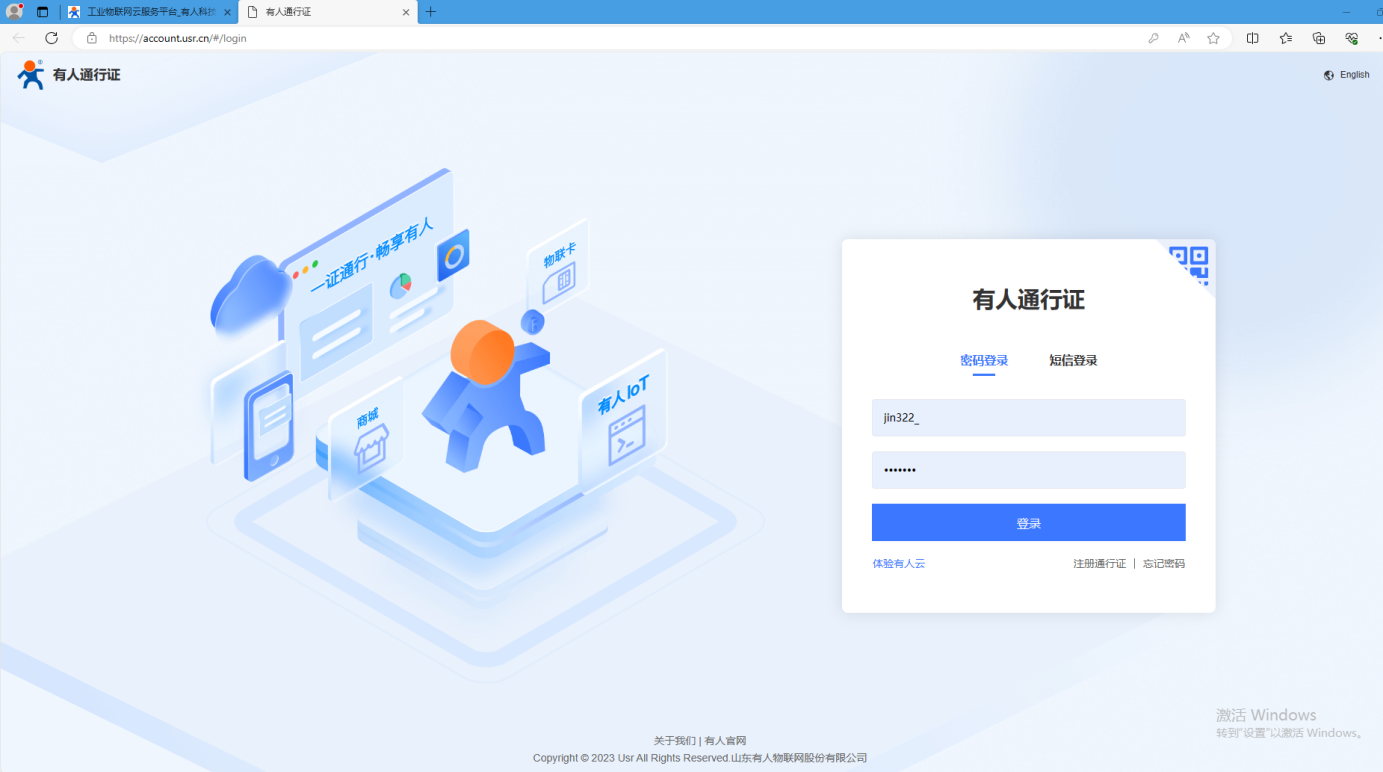

1、登录有人云账号

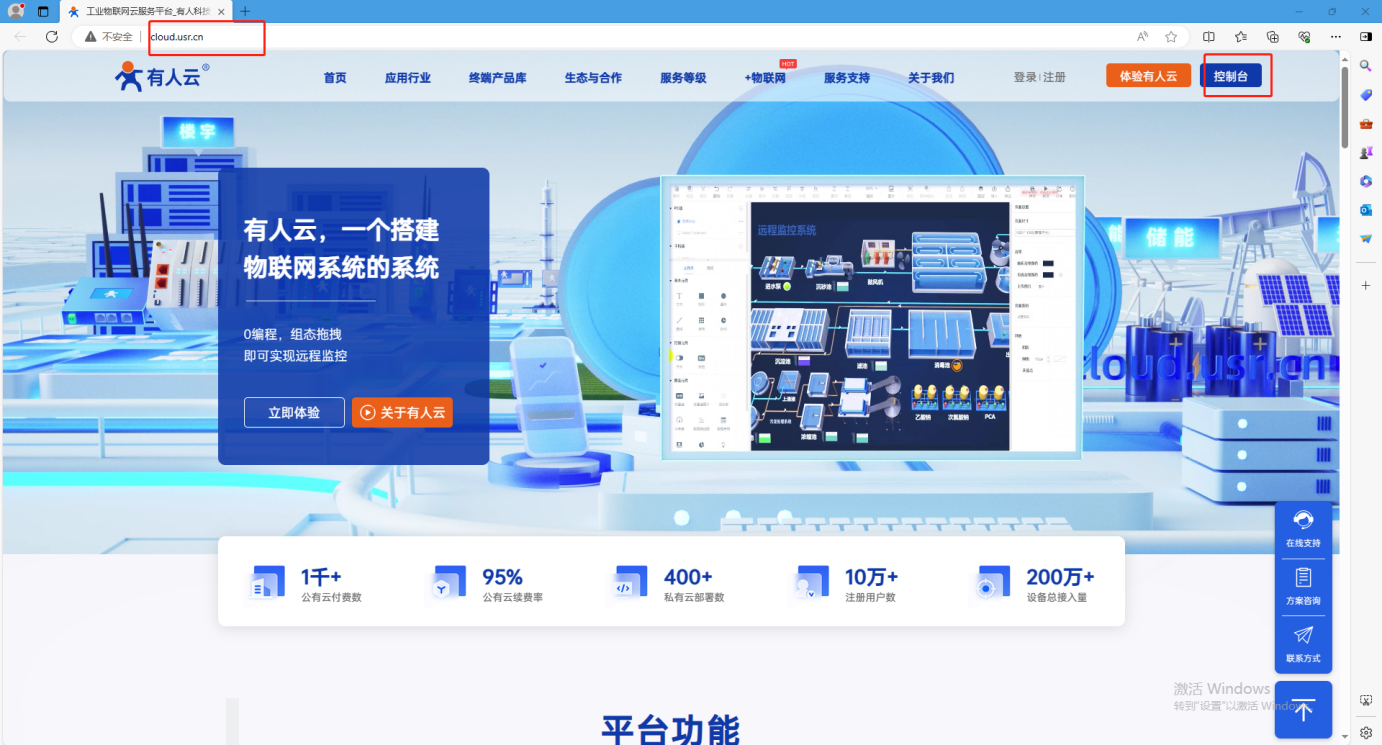

www.usr.cn 点击有人云跳转到登录页面。
2、添加USR-WIFI232-B2

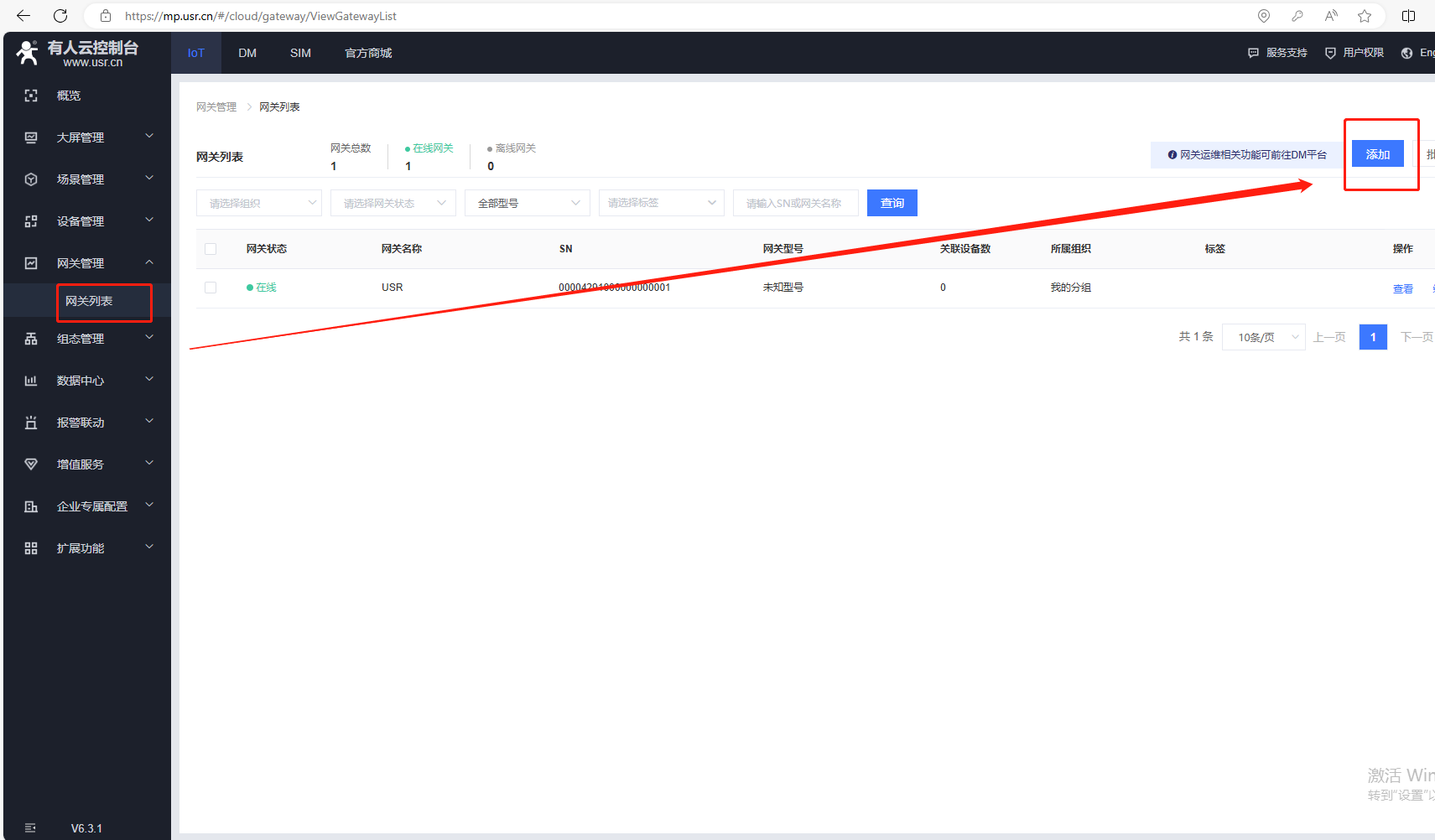

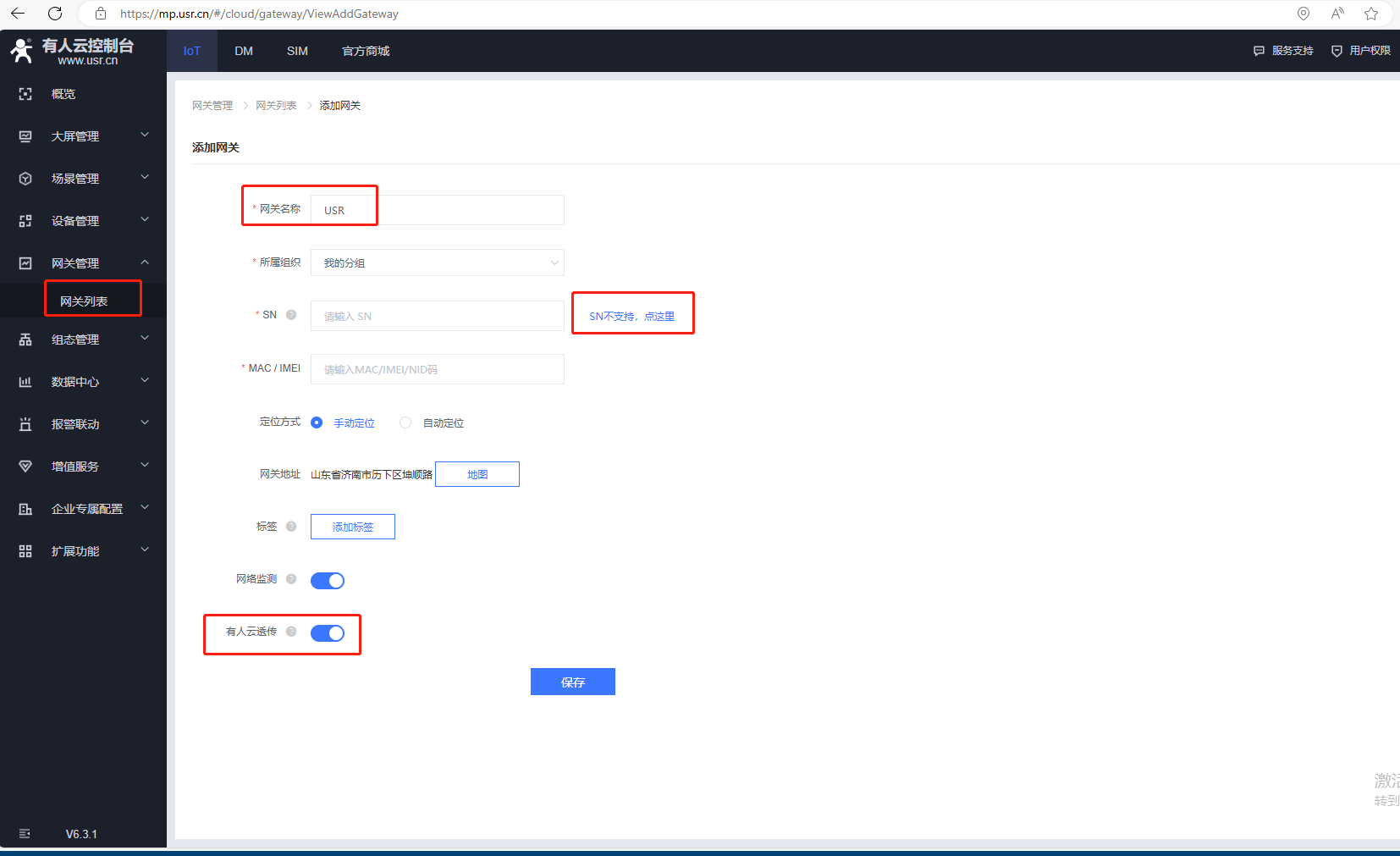

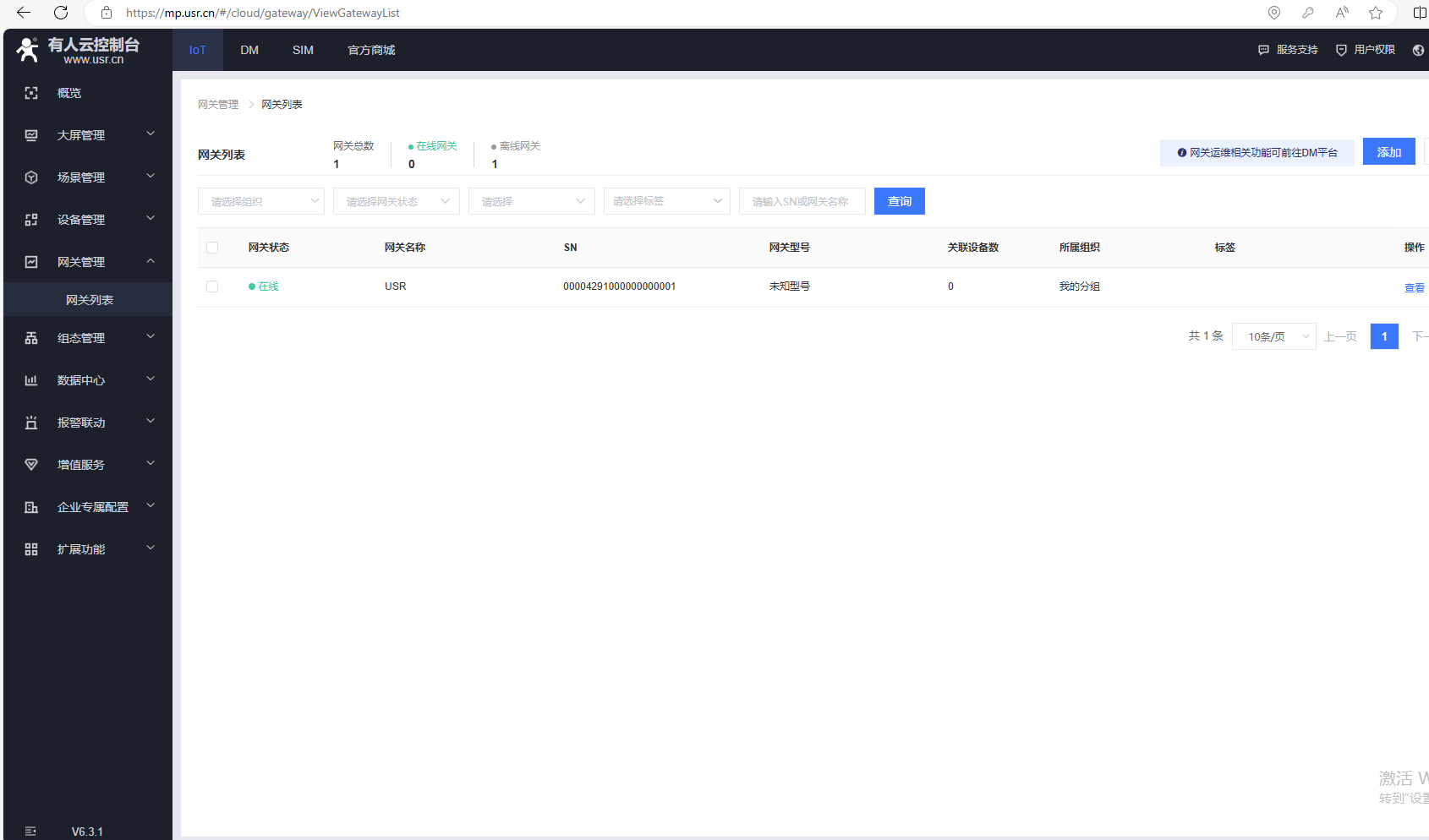

（1）点击网关管理，网关列表，点击添加，点击单个添加。

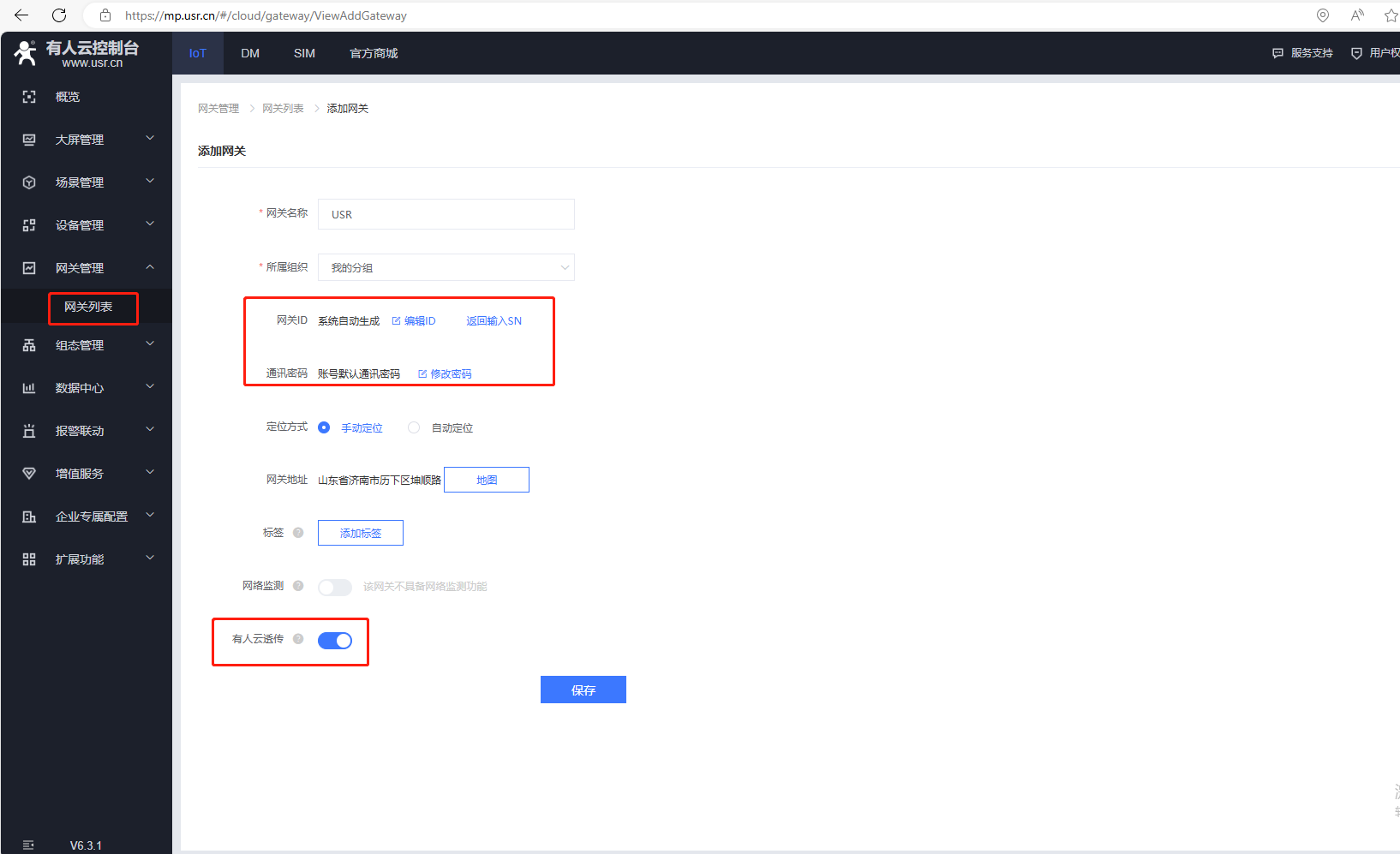

（2）选择不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在有人云上添加设备，勾选有人云透传。

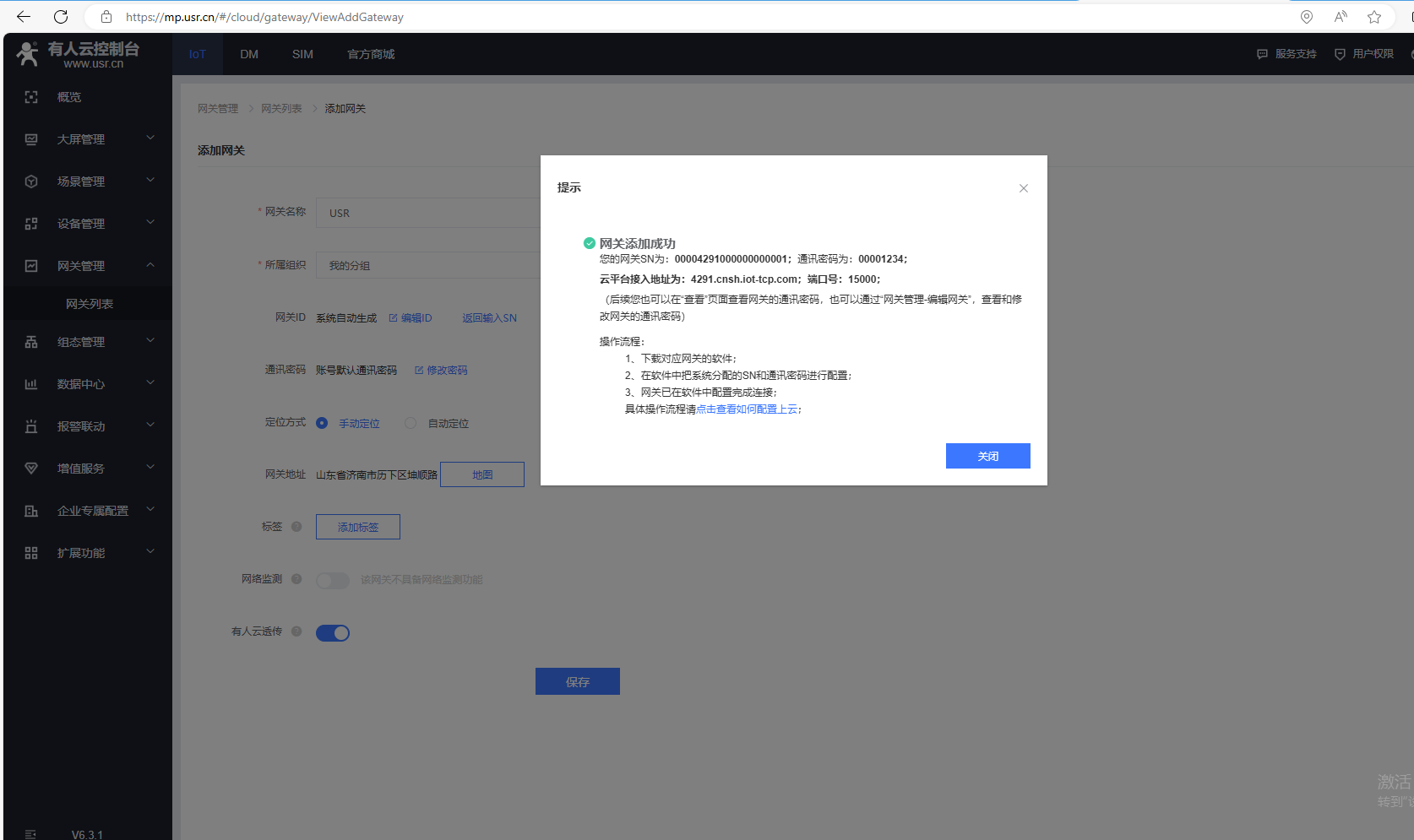

网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。
四、USR-WIFI232-B2参数设置

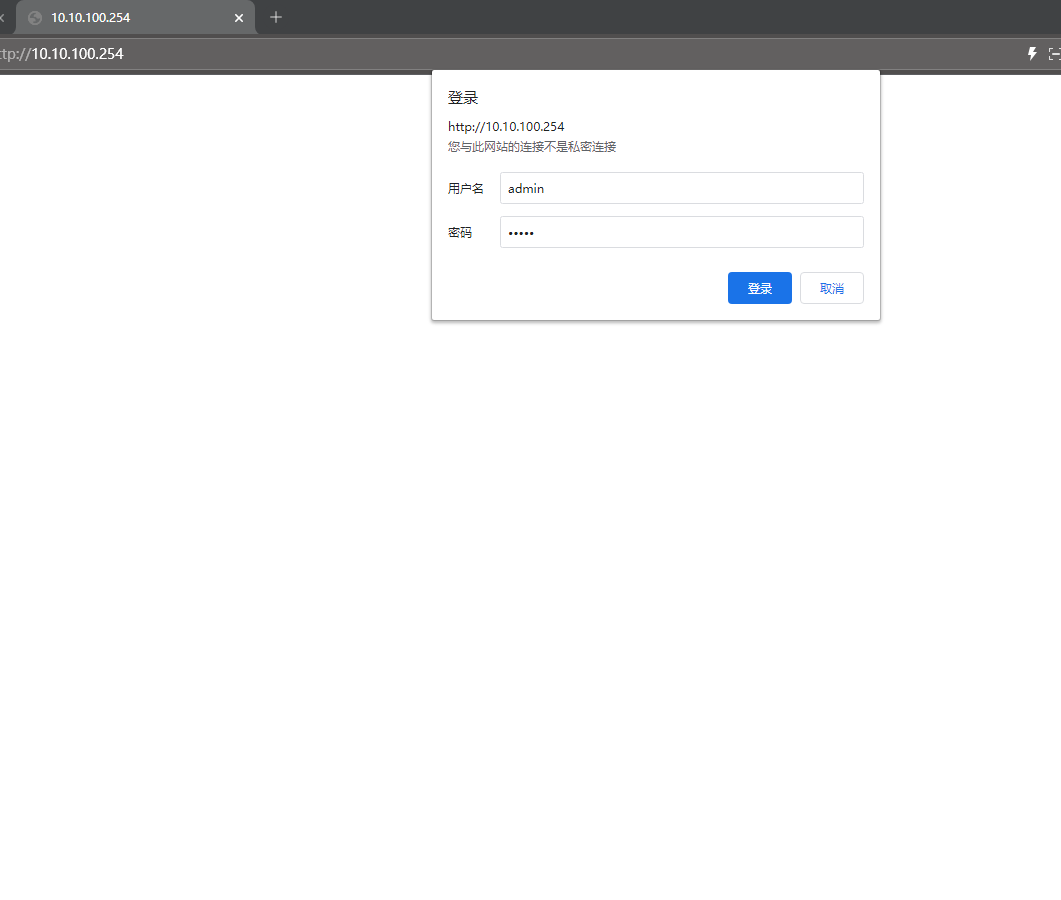

1、电脑连接USR-WIFI232-B2的WiFi，浏览器输入10.10.100.254登陆网页

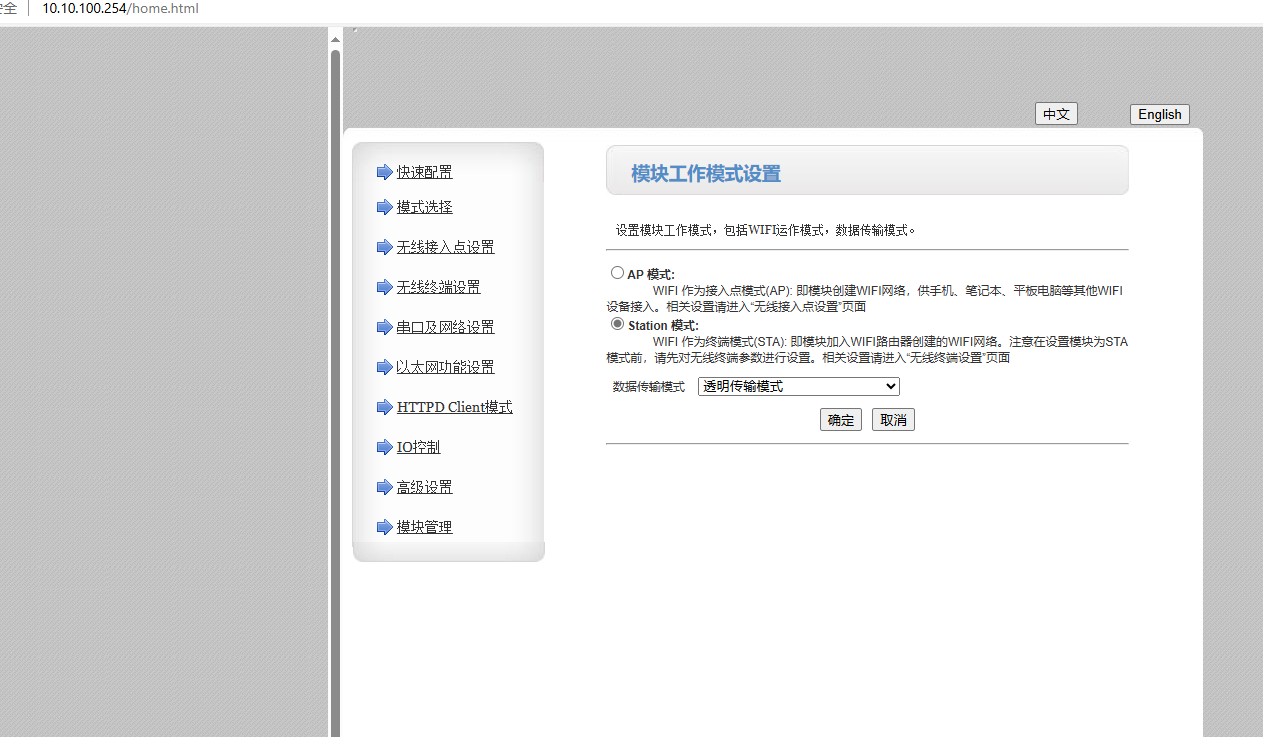

2、模式设置STA模式

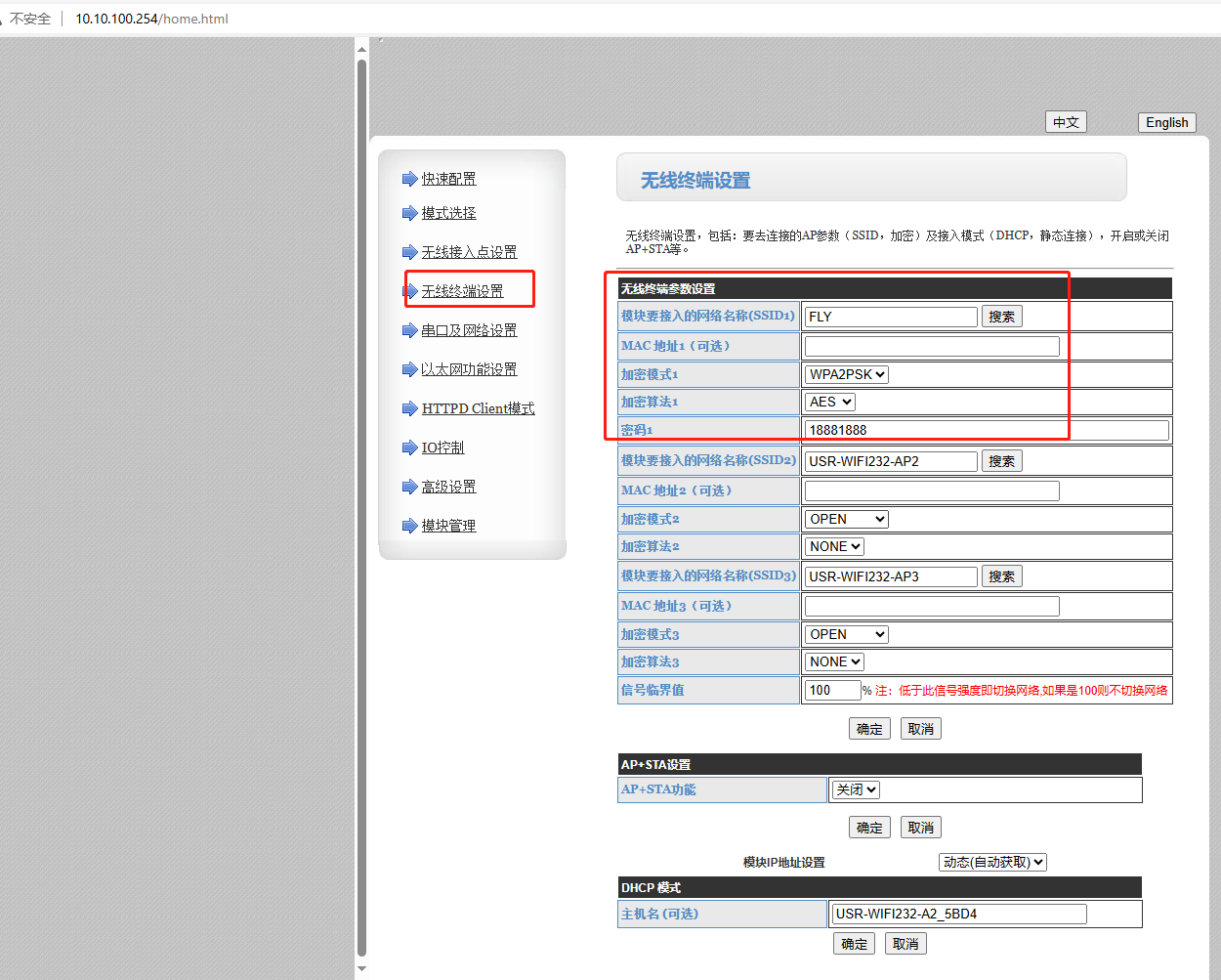

3、无线终端配置
设置要连接的路由器WiFi和密码，点击确定。

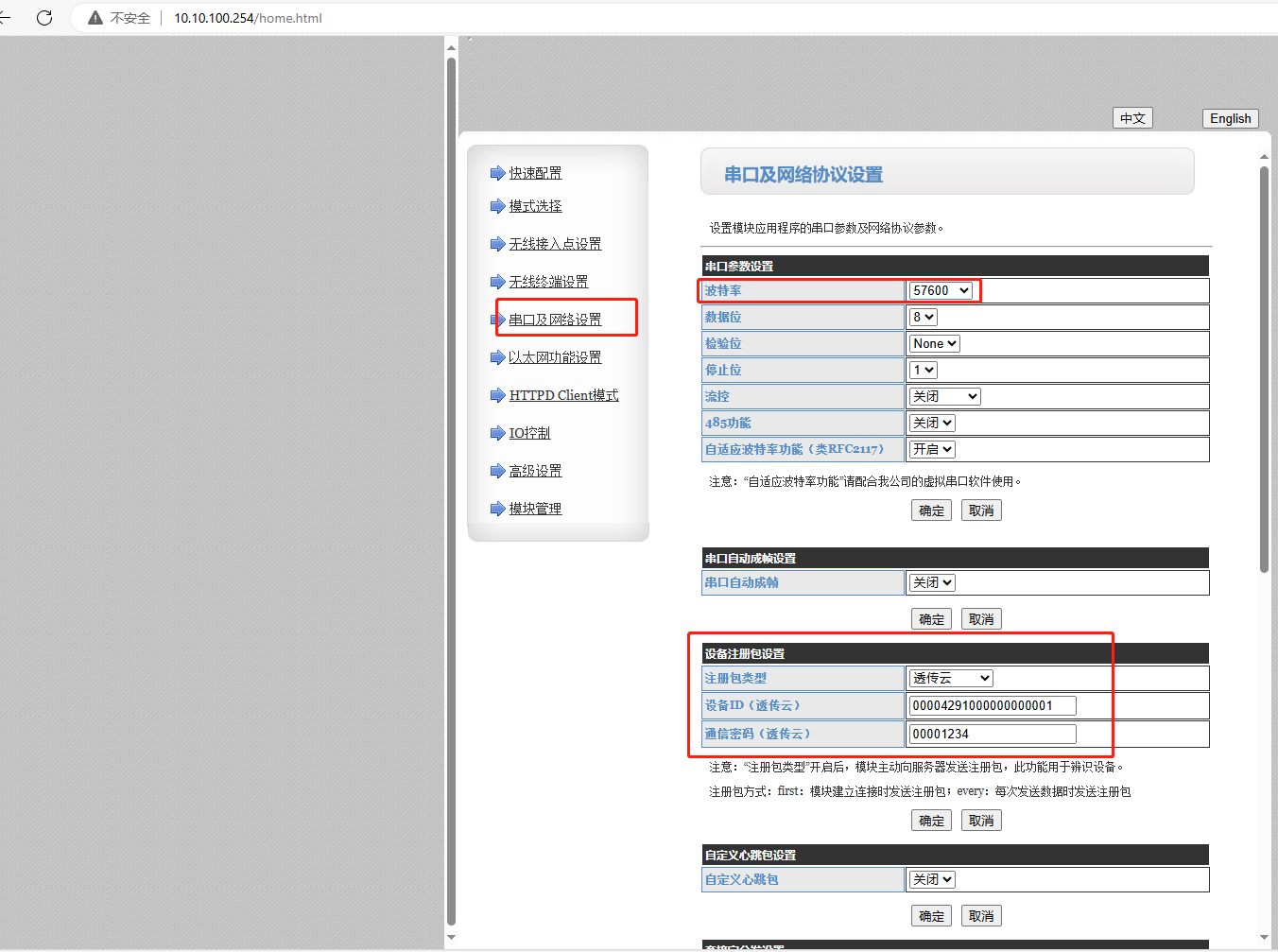

4、串口及网络设置
串口参数波特率57600。
开启注册包，选择透传云，设备ID填添加有人云的ID 00004291000000000001，通信密码填00001234，点击确定。

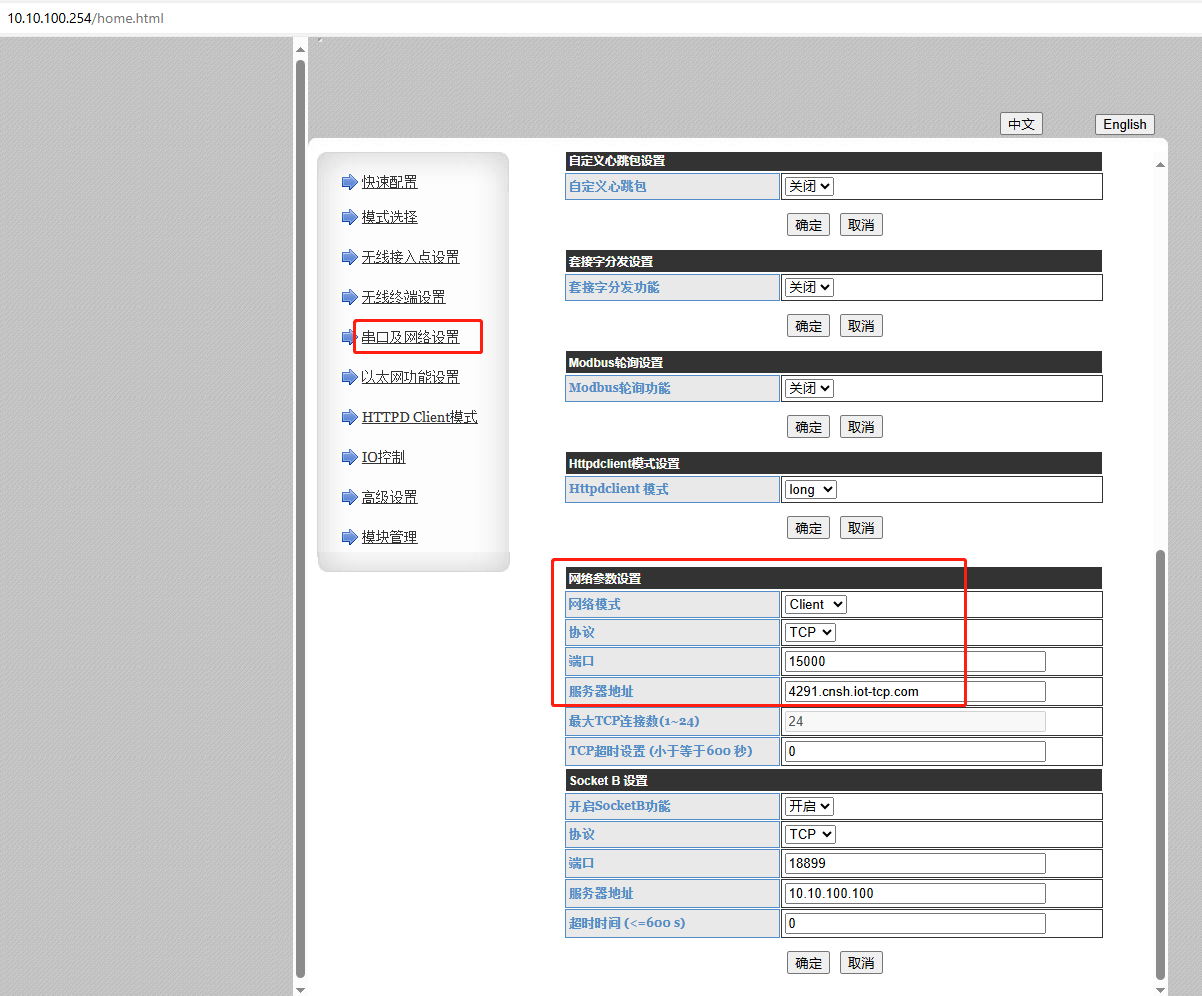

网络参数模式CLient，协议TCP，端口15000，服务器地址填4291.cnsh.iot-tcp.com。

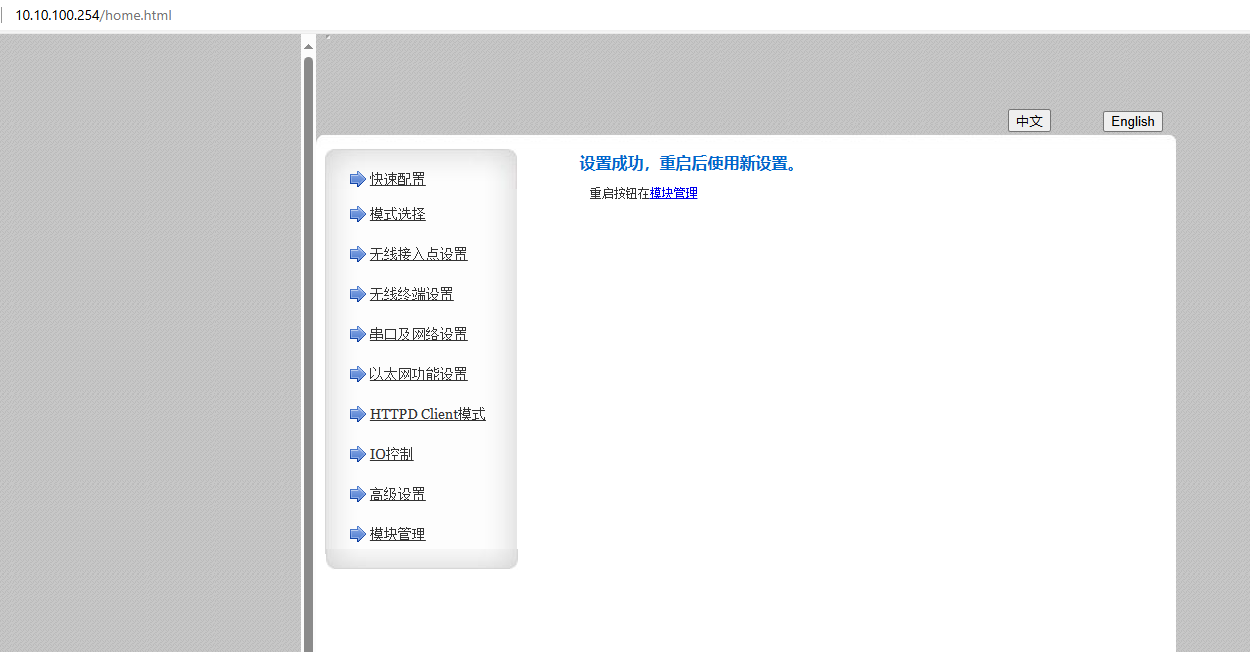

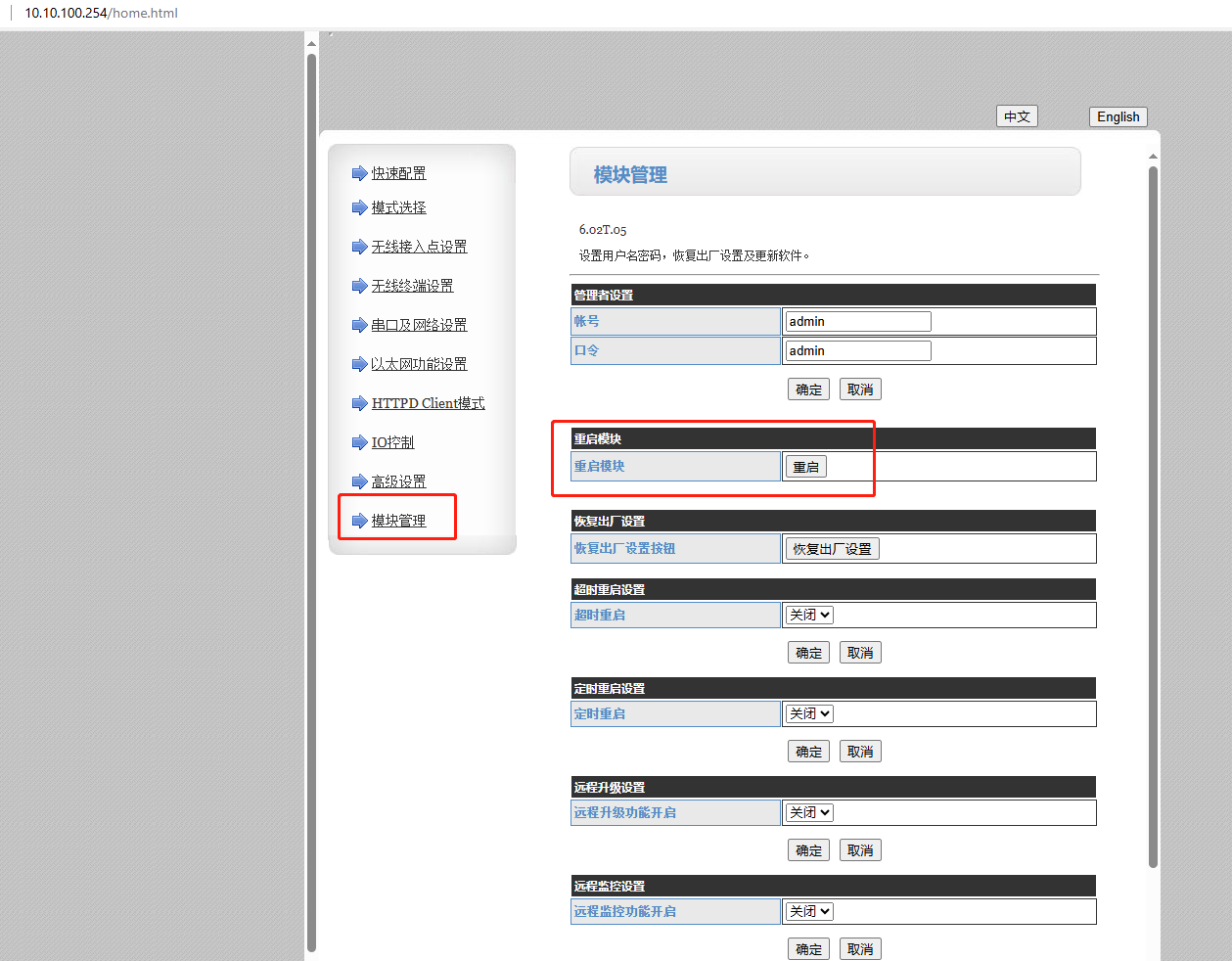

5、模块重启
6、有人云设备在线
五、添加USR-VCOM设备
1、点击网关管理，网关列表，点击添加，点击单个添加。

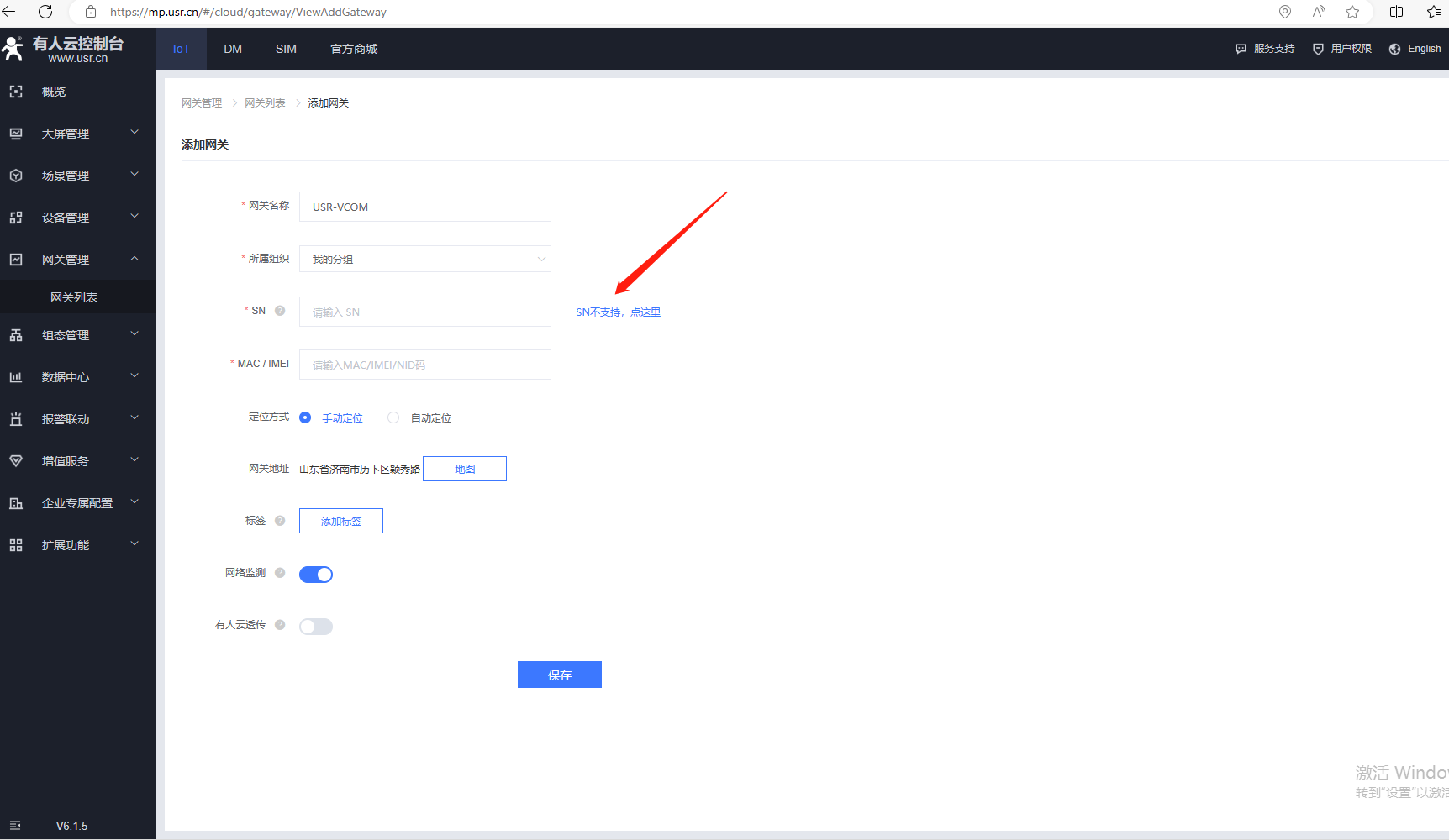

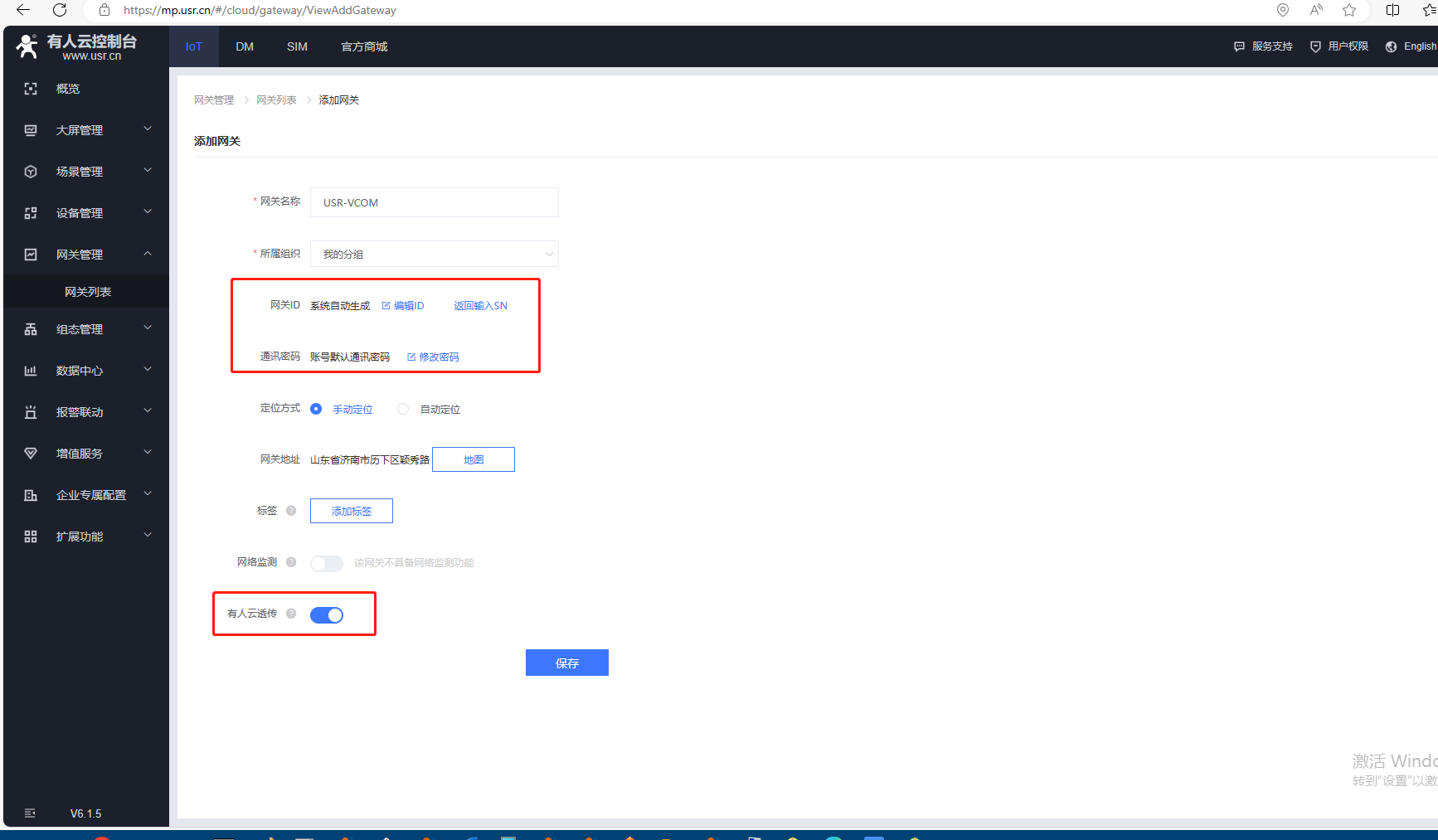

2、USR-VCOM虚拟串口添加，点击SN不支持，点这里，用自动生成的ID方式上云，在有人云上添加设备，勾选有人云透传。

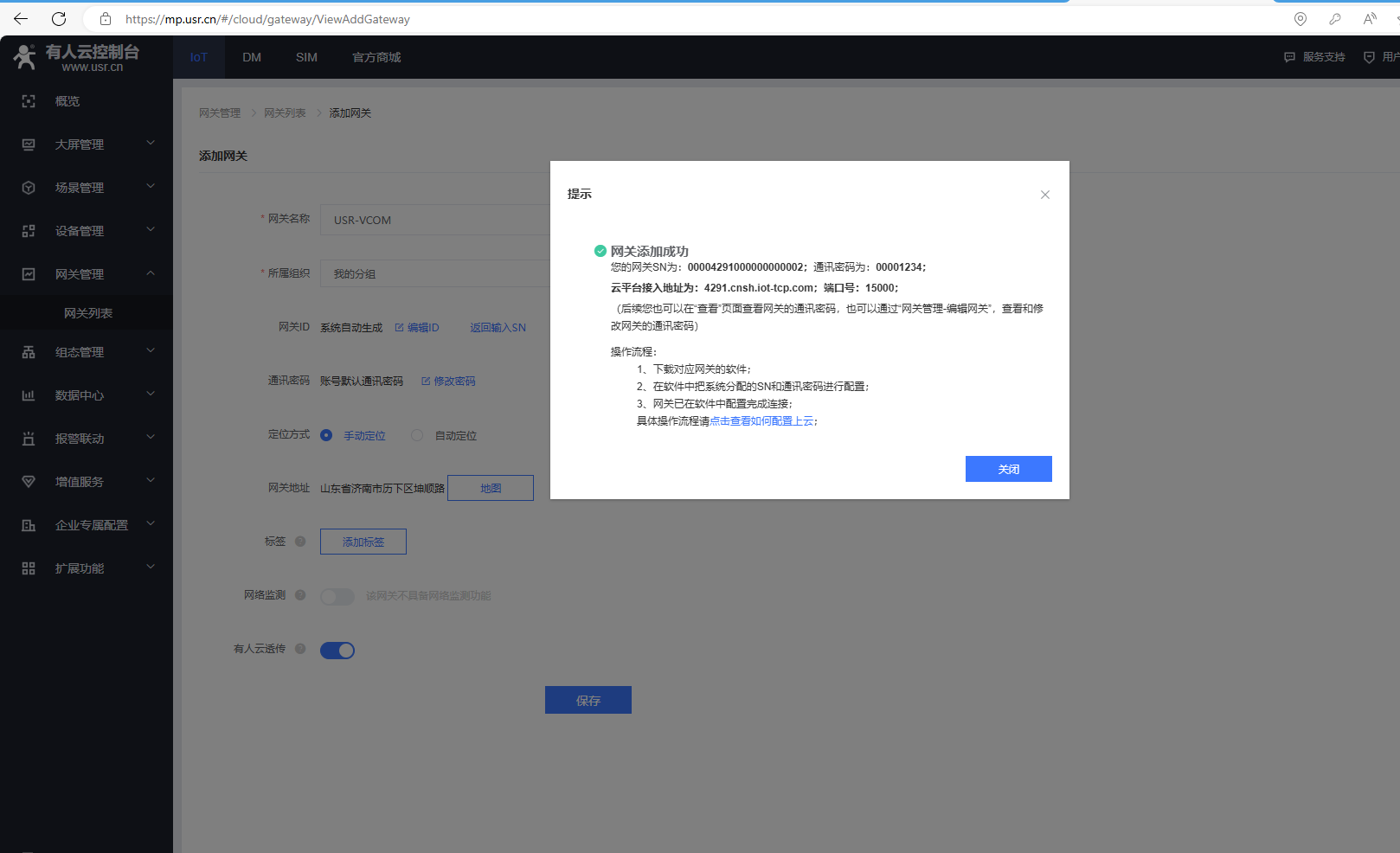

网关添加成功
您的网关SN为： 00004291000000000002； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载虚拟串口软件，在虚拟串口软件中把系统分配的SN和通讯密码进行配置。
六、有人云建透传组

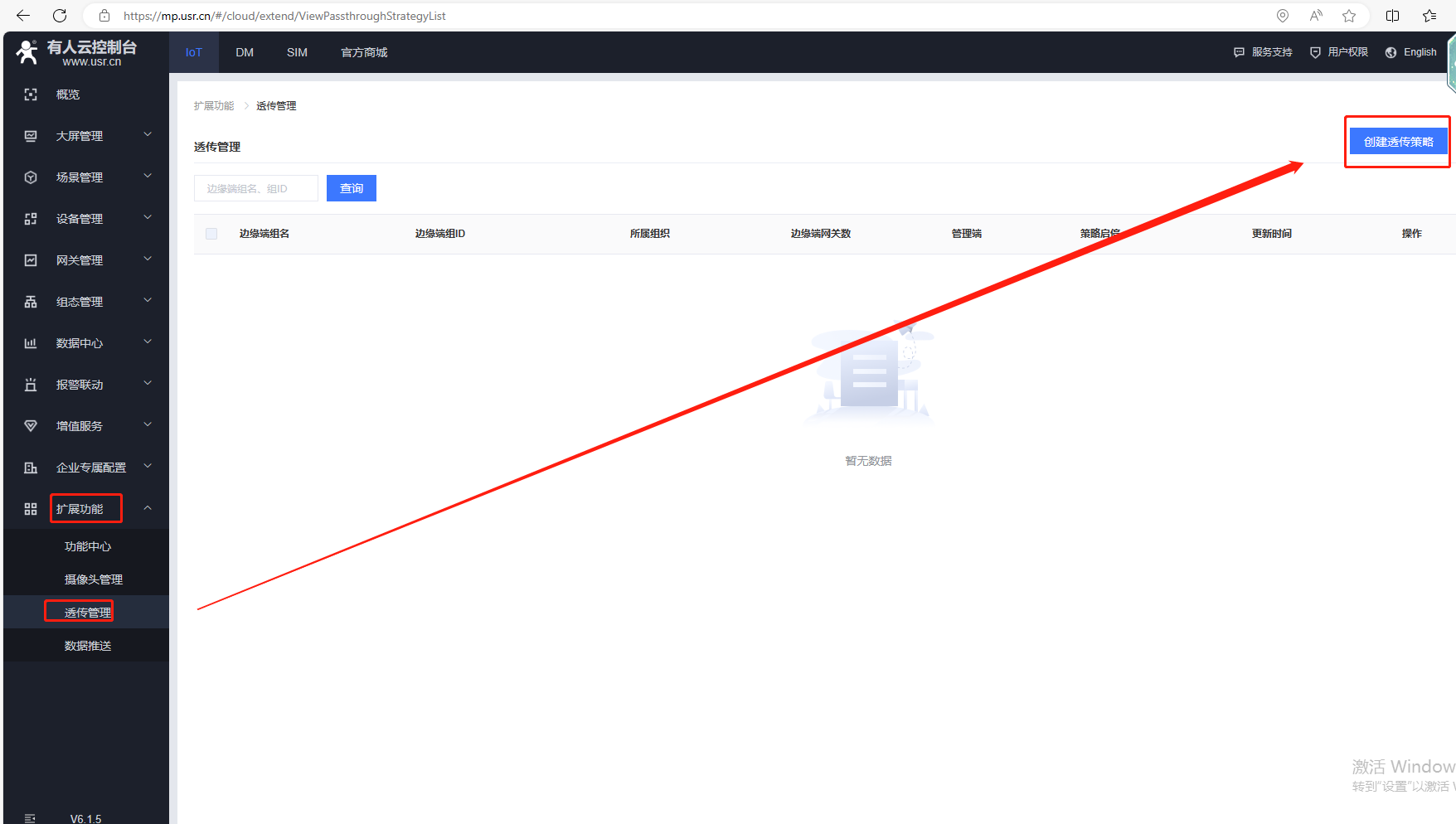

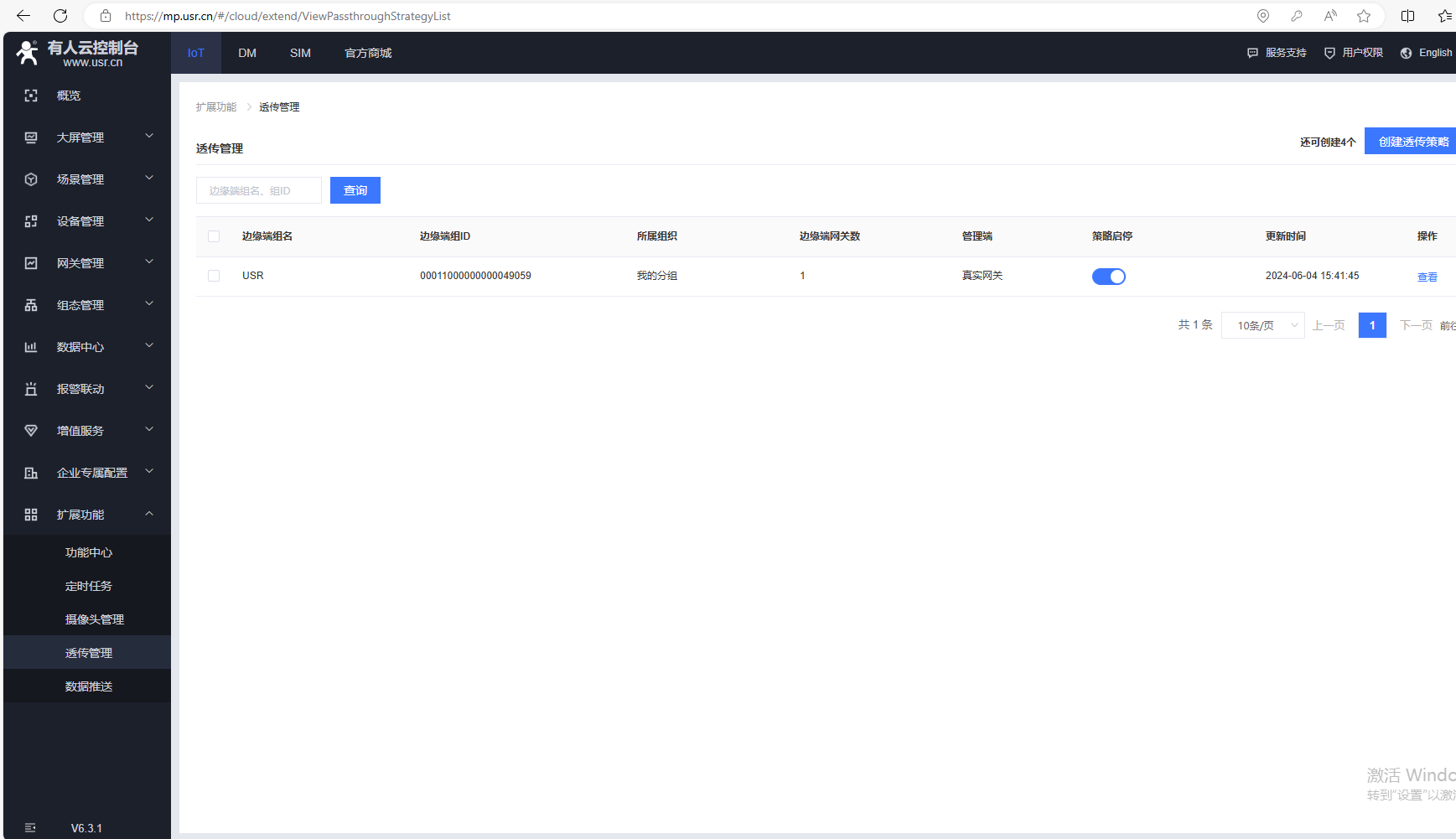

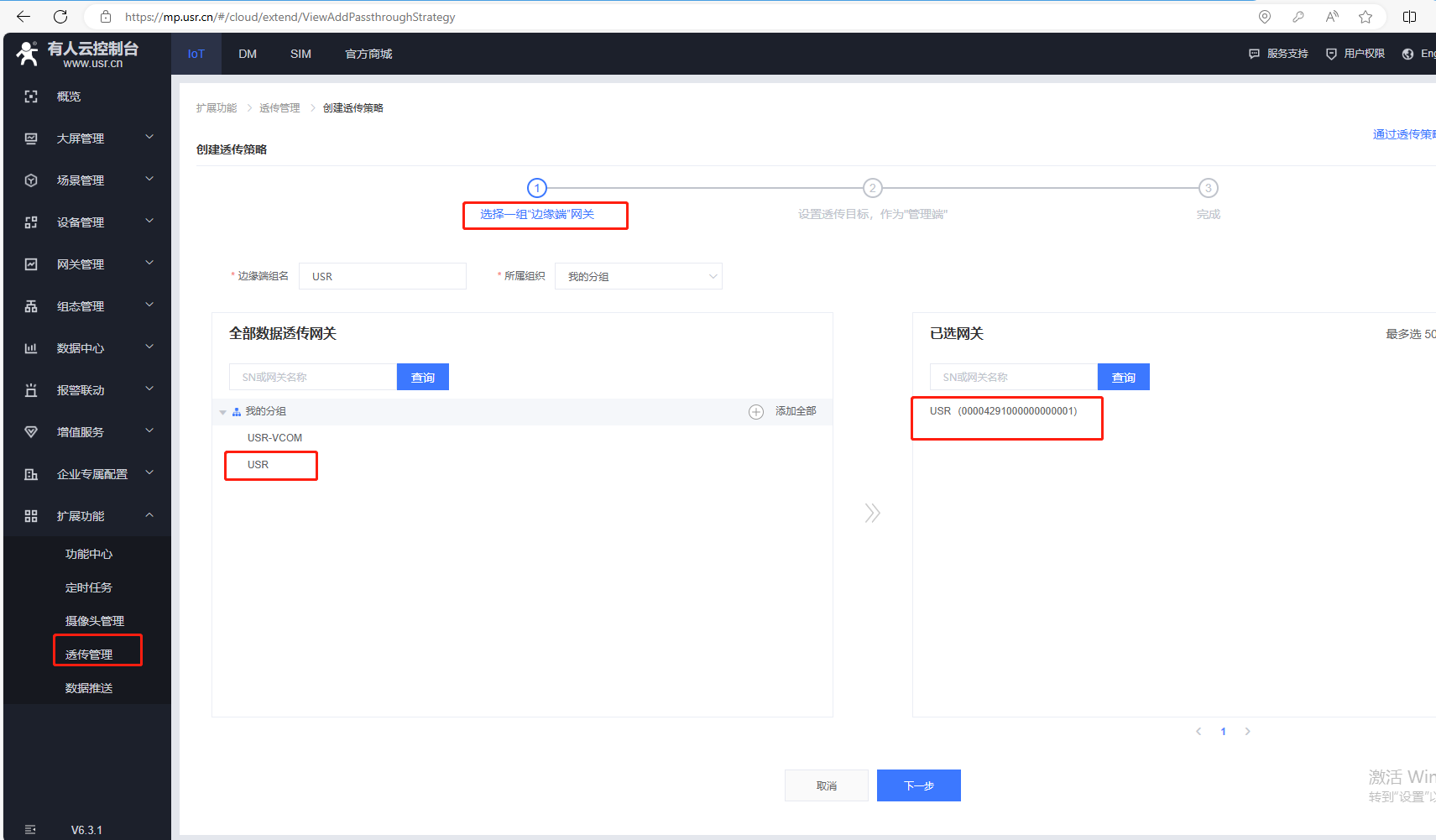

1、扩展功能，透传管理，创建一个透传策略
2、选择边缘端网关，添加的USR产品设备

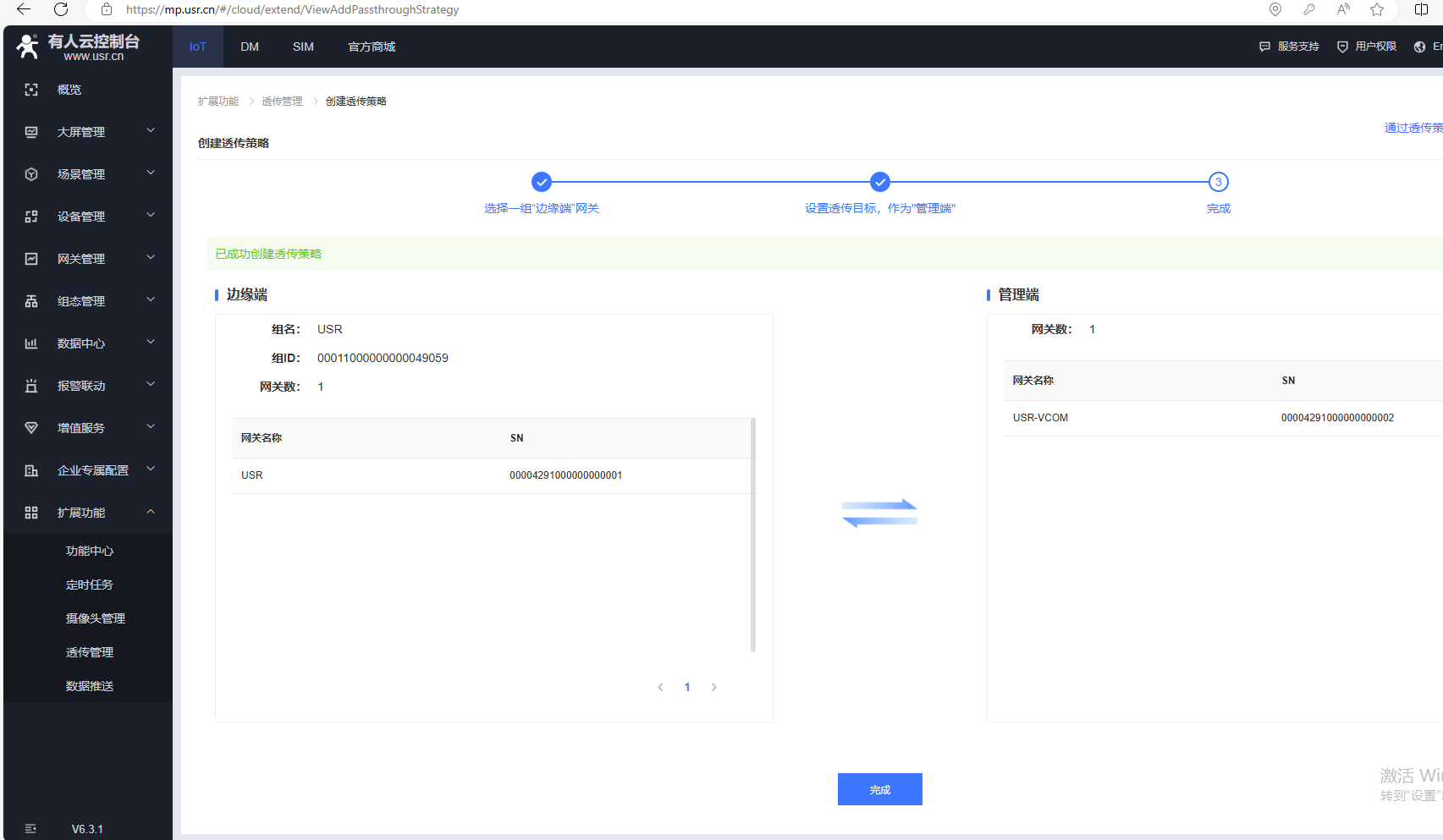

3、选择管理端，选添加的USR-VCOM做管理端
七、创建虚拟串口
1、电脑下载并安装虚拟串口软件V3.7.2.529版本
下载安装之前，需要关闭防火墙。

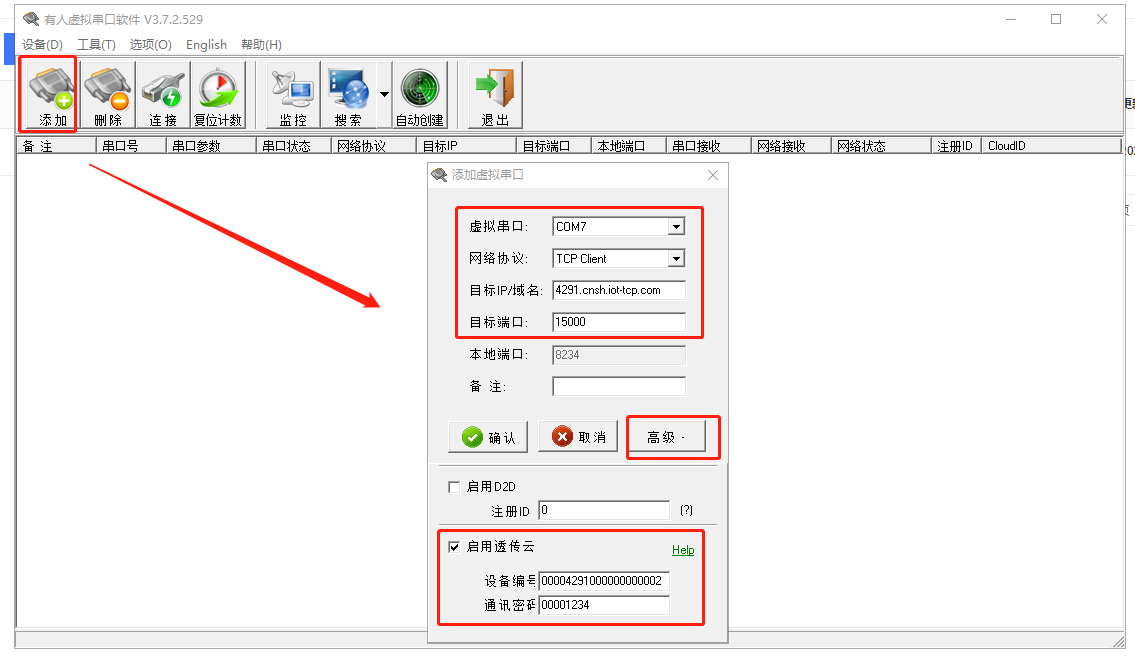

2、创建虚拟串口
点击添加，用空闲的COM7作为虚拟串口的COM口号。
网关SN为： 00004291000000000002； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
设置连接有人云平台参数：
网络协议：TCP client客户端
目标地址4291.cnsh.iot-tcp.com和目标端口号15000
高级设置开启透传云，输入有人云添加设备的编号ID00004291000000000002和密码00001234，点击确认。
添加完，有人云，网关列表，USR-VCOM在线。

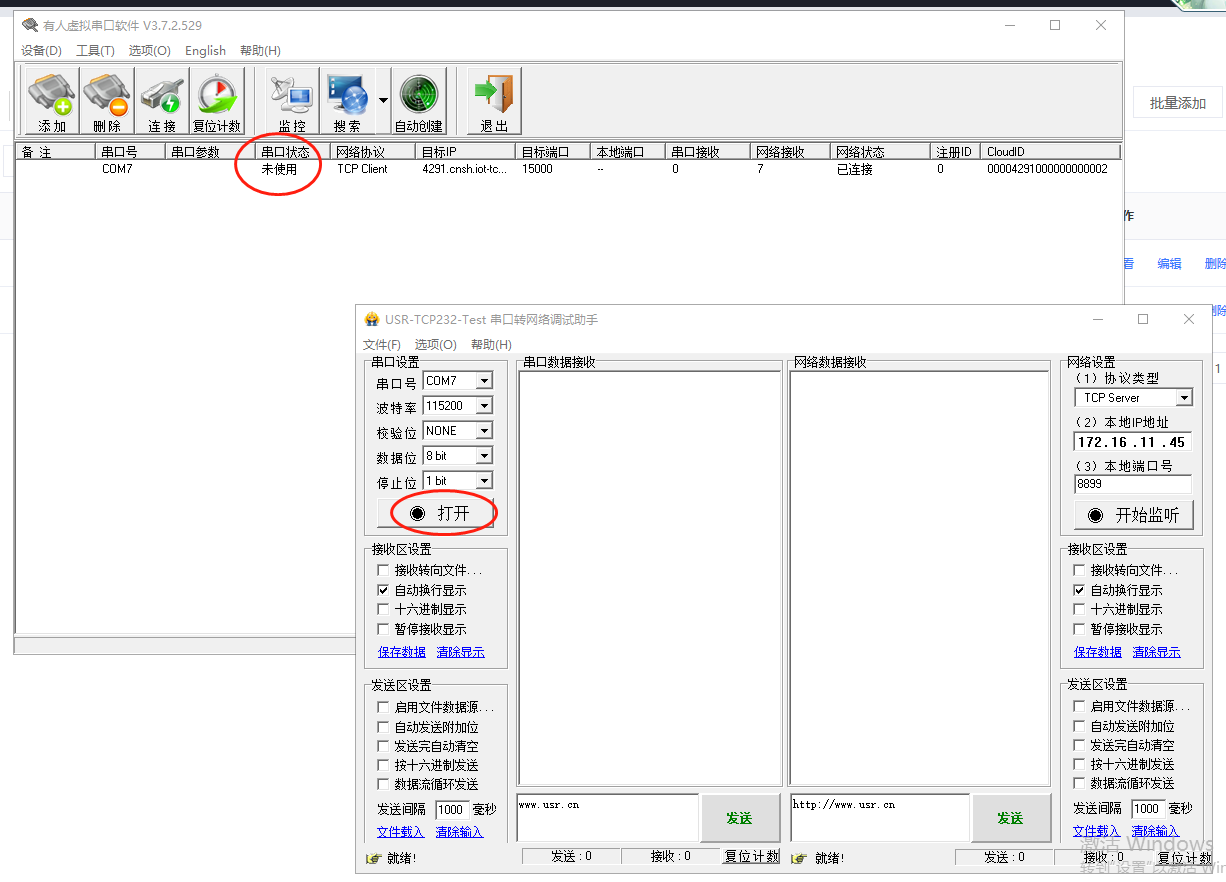

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看新建的虚拟串口COM7。
八、通讯测试

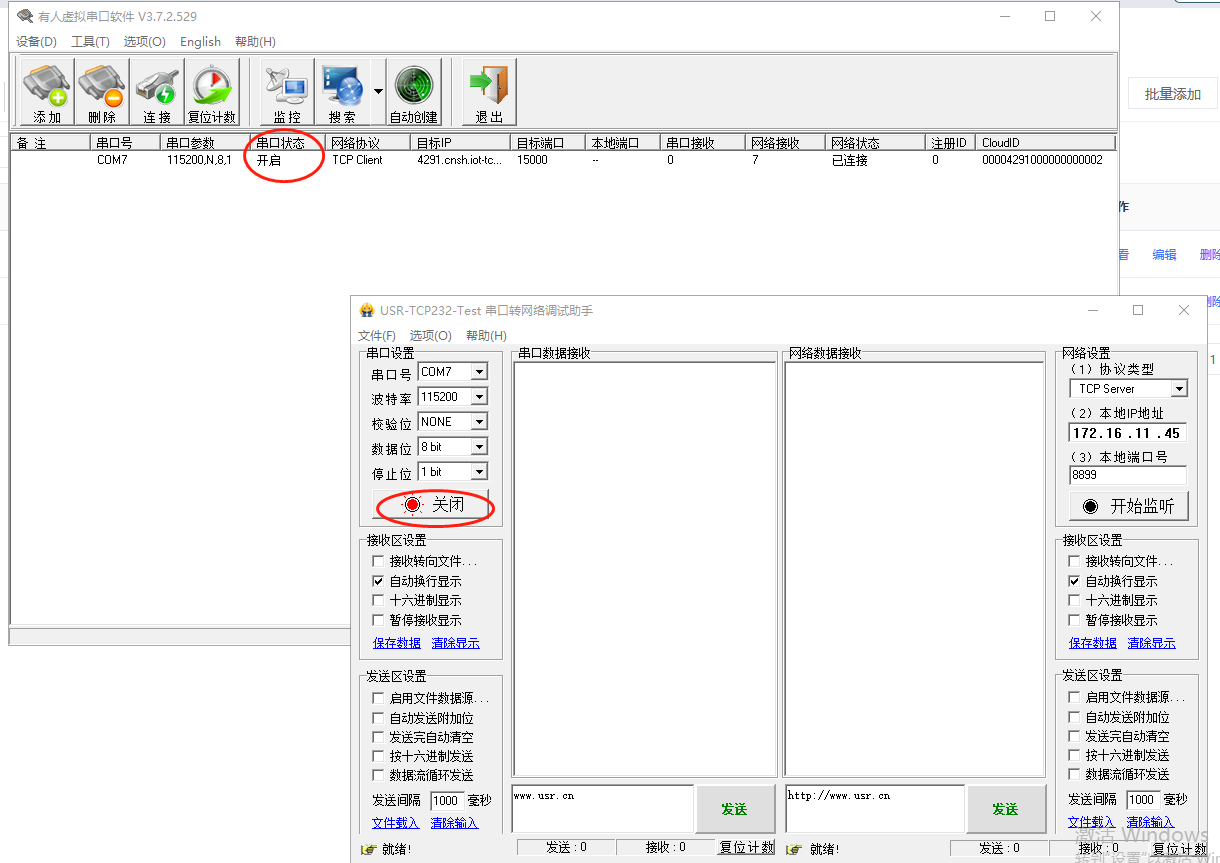

1、打开2个串口助手，分别用USR-WIFI232-B2实际USB串口COM10打开串口，另一个串口助手用虚拟串口COM7打开串口。

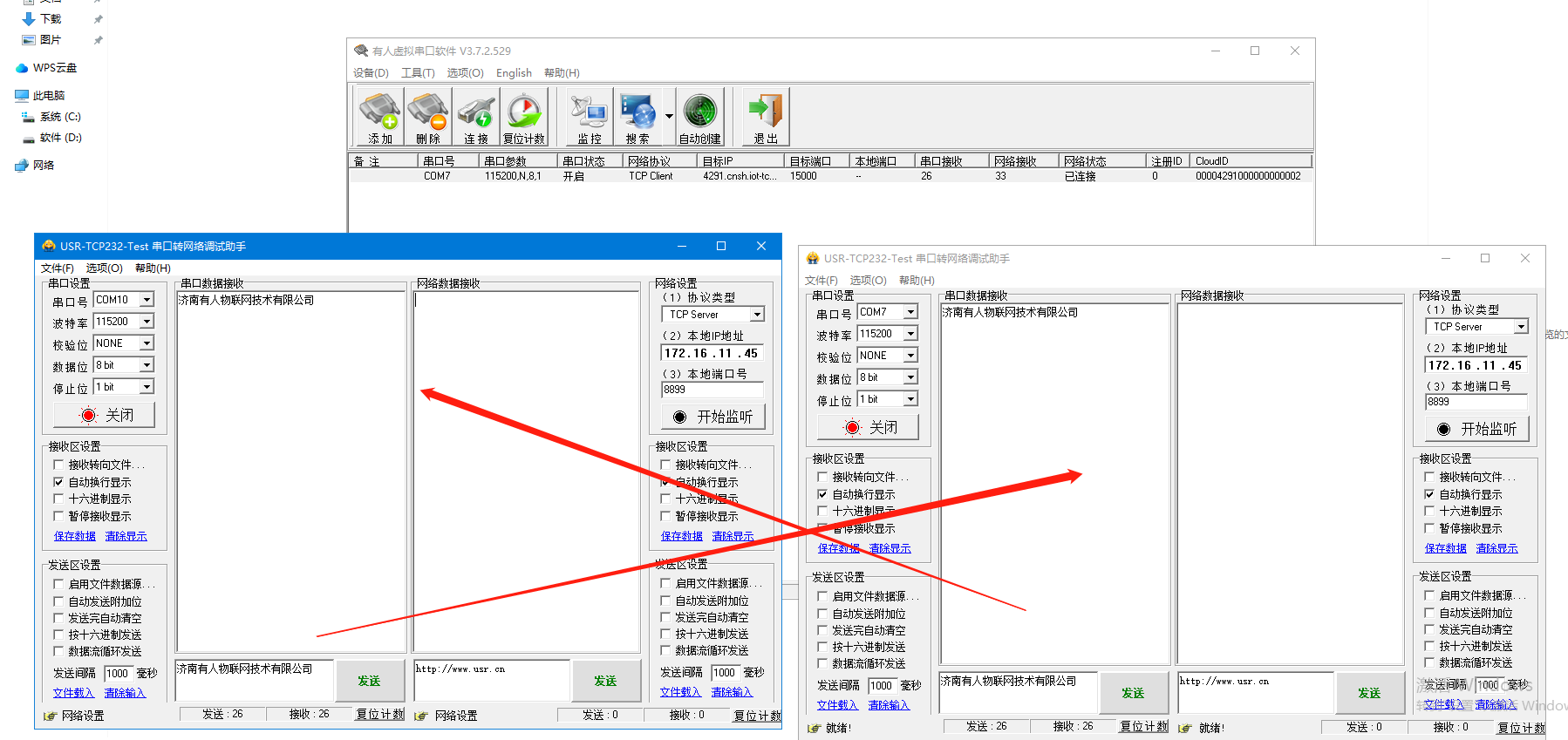

2、实际串口和虚拟串口之间测试数据通讯。
编写人：金志方 编写日期：2024-08-14
审核人：金志方 审核日期：2024-08-14
订正版本：V1.0 订正内容：初稿
