USR-TCP232-306串口AT指令配置连接TCP服务器示例
一、资料下载
USR-TCP232-302/304/306 说明书 （完整版）下载链接：https://www.usr.cn/Download/920.html
USR-TCP232-302/304/306 规格书官网下载链接：https://www.usr.cn/Download/405.html
USR-TCP232-302/304/306 AT指令集官网下载链接：https://www.usr.cn/Download/1255.html
USR-TCP232-306 设置软件官网下载链接：https://www.usr.cn/Download/257.html
串口AT指令设置软件：https://www.usr.cn/Download/707.html
串口网络助手：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-TCP232-306 产品 1台
12V电源适配器 1个
USB-RS232串口线 1条
超五类网线 1根
笔记本电脑 1台
2、硬件连接
USR-TCP232-306 的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网。
3、串口号

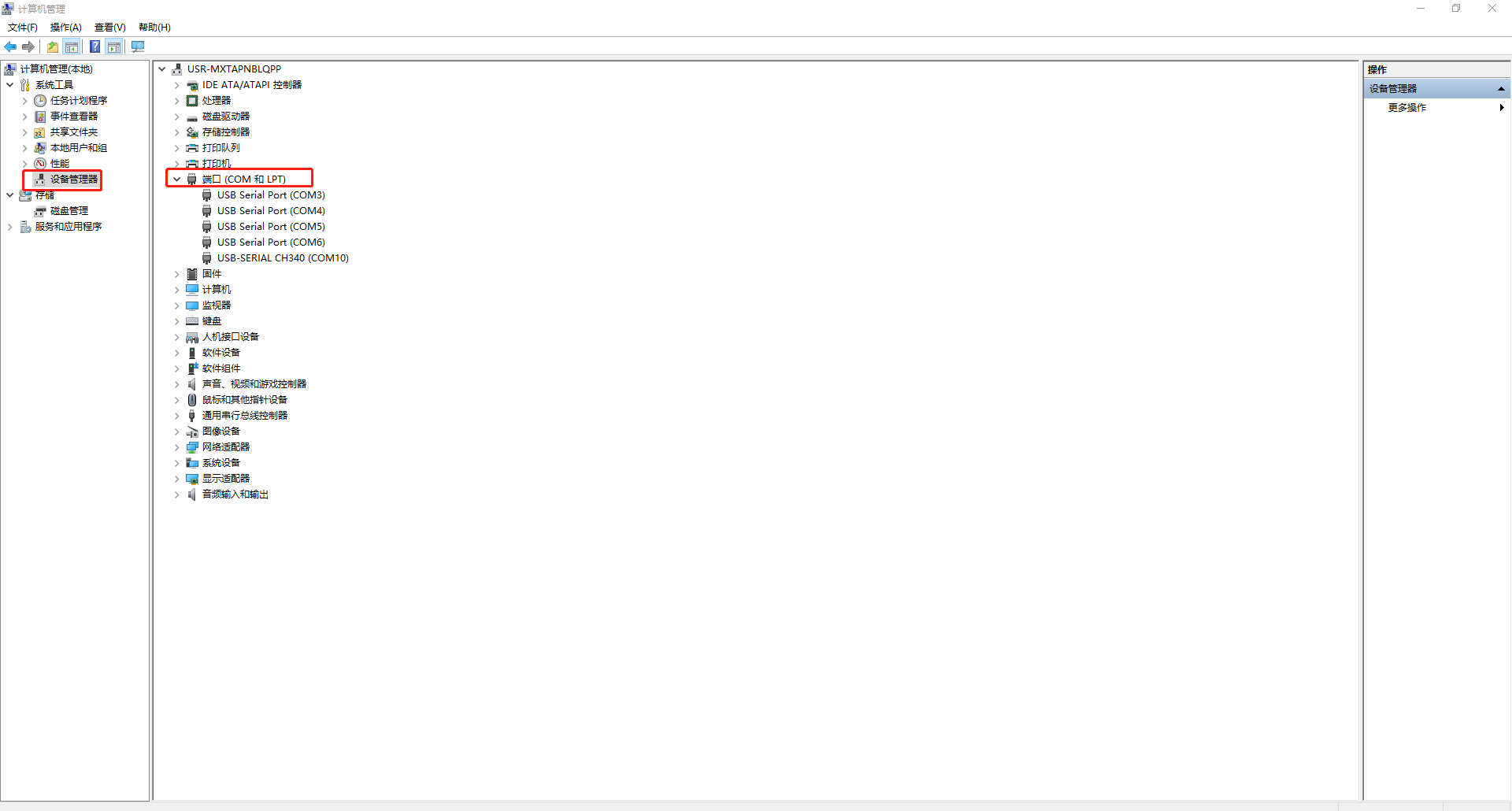

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS232串口线的COM口号是COM3。
三、串口AT指令设置参数

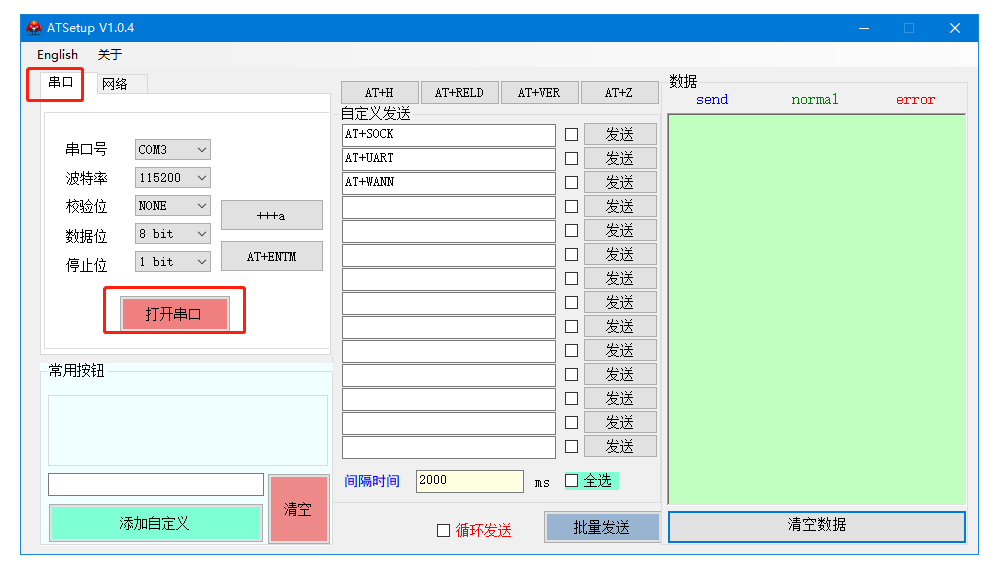

1、打开串口AT指令设置软件，打开串口

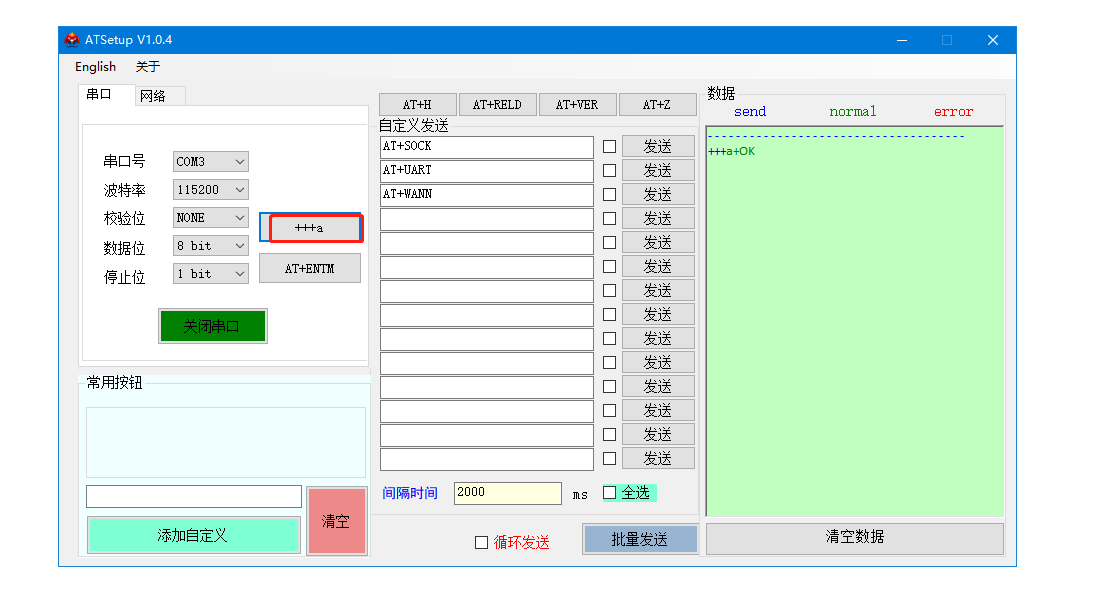

2、发送+++a，进入配置状态

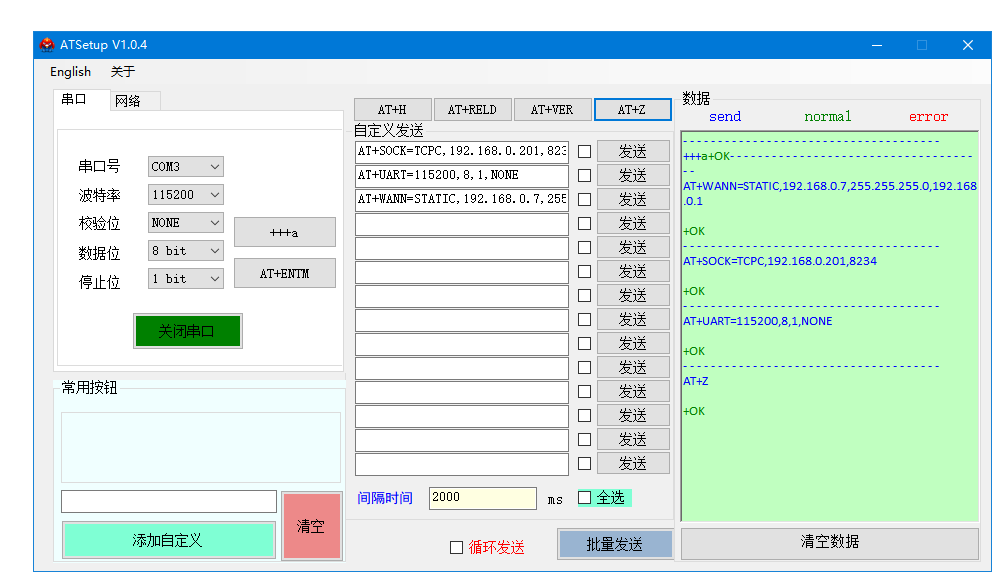

3、设置参数最后AT+Z保存重启
（1）设置USR-TCP232-306的静态IP，AT+WANN=STATIC,192.168.0.7,255.255.255.0,192.168.0.1
（2）设置306的协议，做TCP client客户端，连接服务器182.168.0.201，服务器端口8234，AT+SOCK=TCPC,192.168.0.201,8234
（3）设置306的串口参数，波特率、数据位、停止位、校验位，AT+UART=115200,8,1,NONE
（4）发送AT+Z保存重启
四、通讯测试
1、打开串口网络调试助手，打开USB-RS232串口线COM口，串口参数设置和306串口参数一致。
2、网络端，协议类型TCP server，本地IP地址填电脑的IP，192.168.0.201，端口8234，点击开始监听。

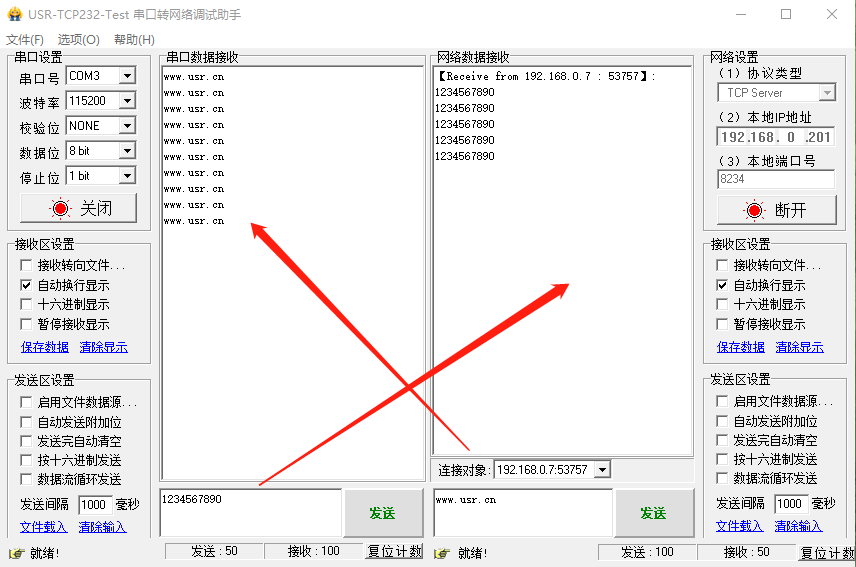

3、显示连接对象之后，测试串口向网络发送数据，测试网络向串口发送数据。
编写人：金志方 编写日期：2024-07-29
审核人：金志方 审核日期：2024-07-29
订正版本：V1.0 订正内容：初稿
