USR-M300连接MQTT服务器DO控制上报示例

备注：本案例是USR-M300内置卡联网，连接MQTT服务器，DO控制状态上报。

一、资料下载

USR-M300 说明书：https://www.usr.cn/Download/1332.html

USR-M300 规格书：https://www.usr.cn/Download/1333.html

USR-M300 应用指导：https://www.usr.cn/Download/1369.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

MQTTfx软件可以自己百度下载。

二、硬件连接

1、所需物品

USR-M300 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-M300 接好4G天线，电源端子接12V电源适配，注意正负极不要接反。

USR-M300 的串口1的485接USB-RS485，A接A，B接B，USB口接电脑USB口。

USR-M300 的LAN口网线直连电脑。

接好线之后，产品接12V电源适配器上电。

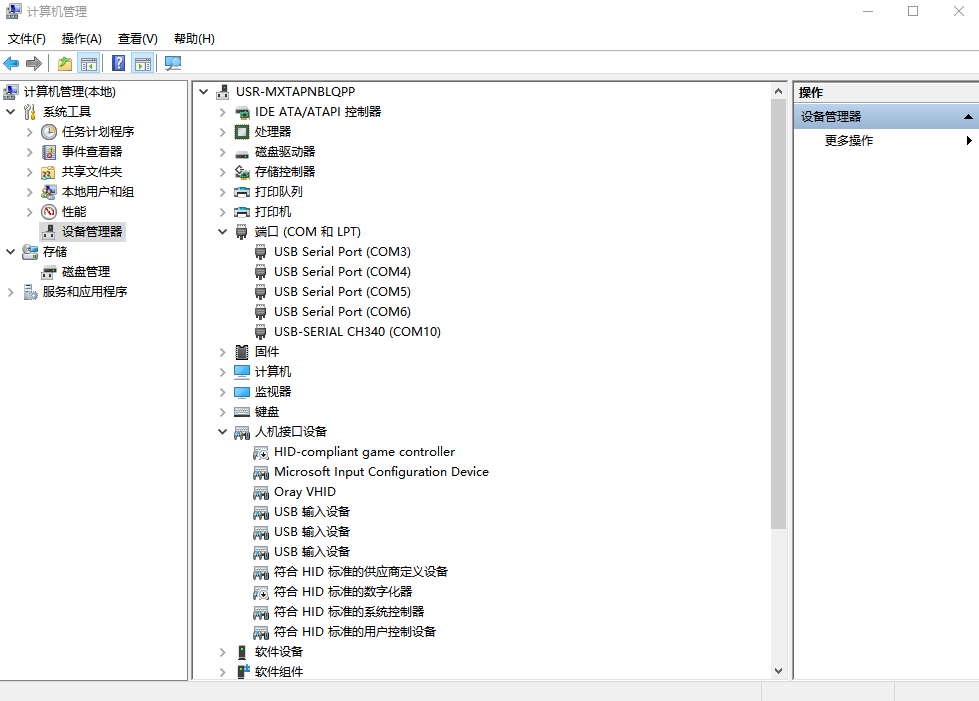

3、端口号

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号是COM10。

三、产品参数设置

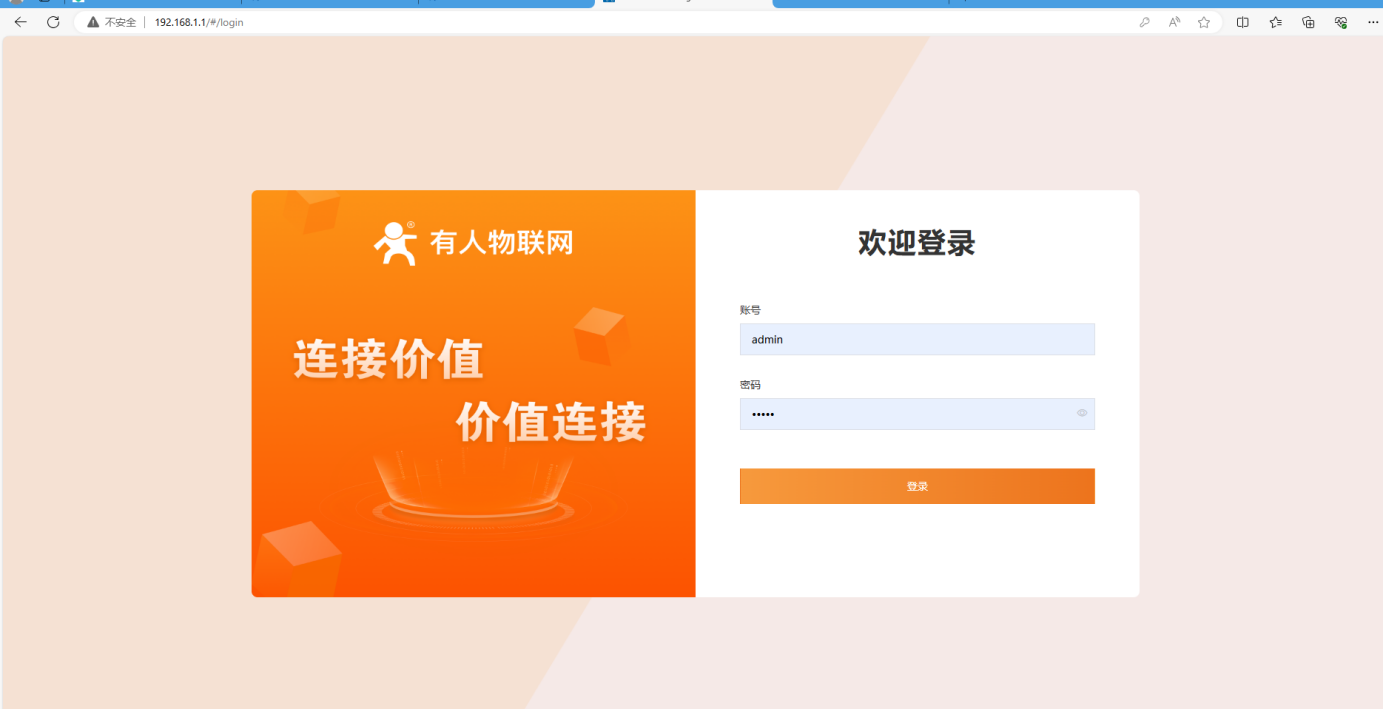

1、登陆USR-M300网页

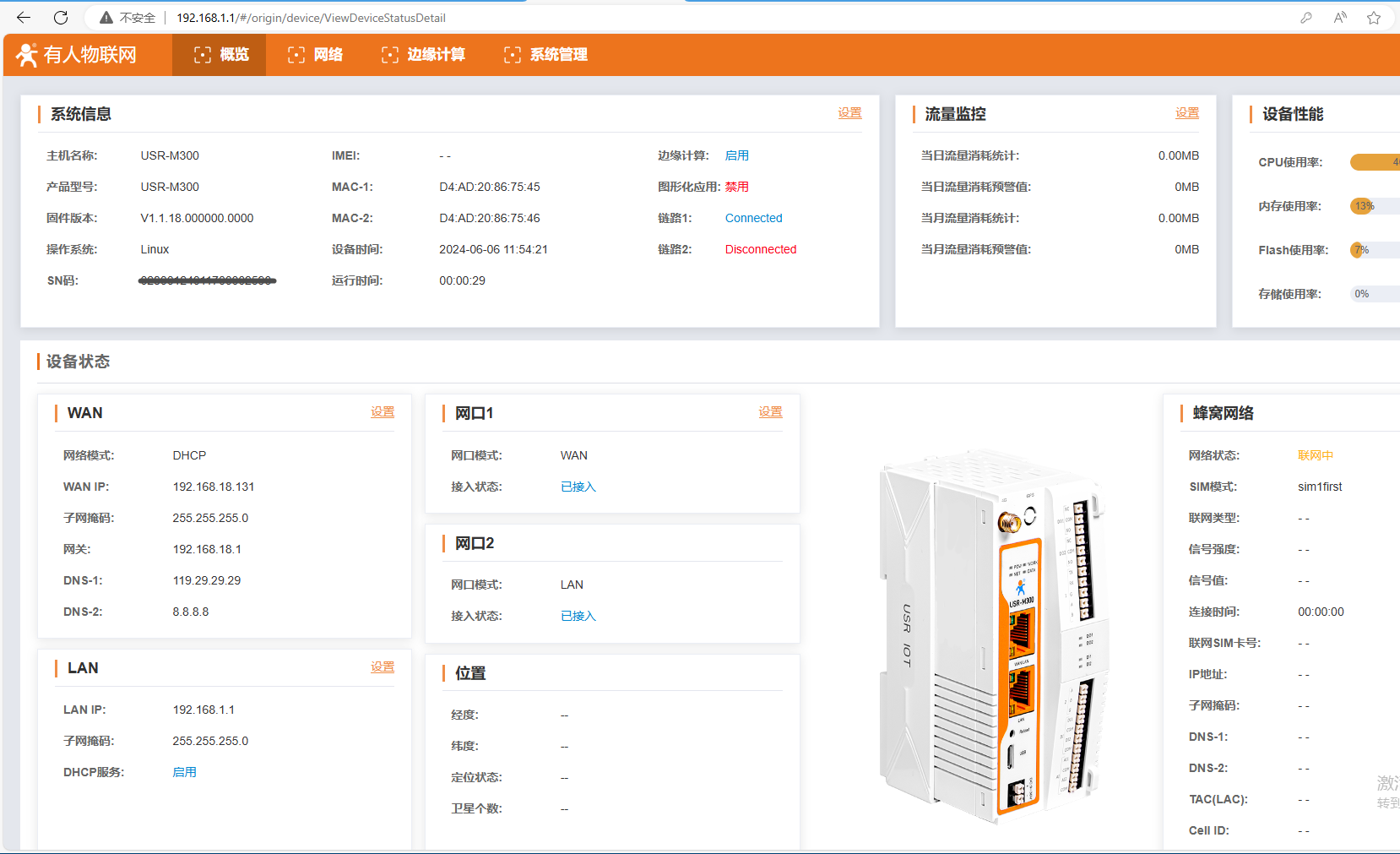

电脑打开浏览器，输入192.168.1.1，登陆USR-M300内置网页，用户名和密码都是admin。

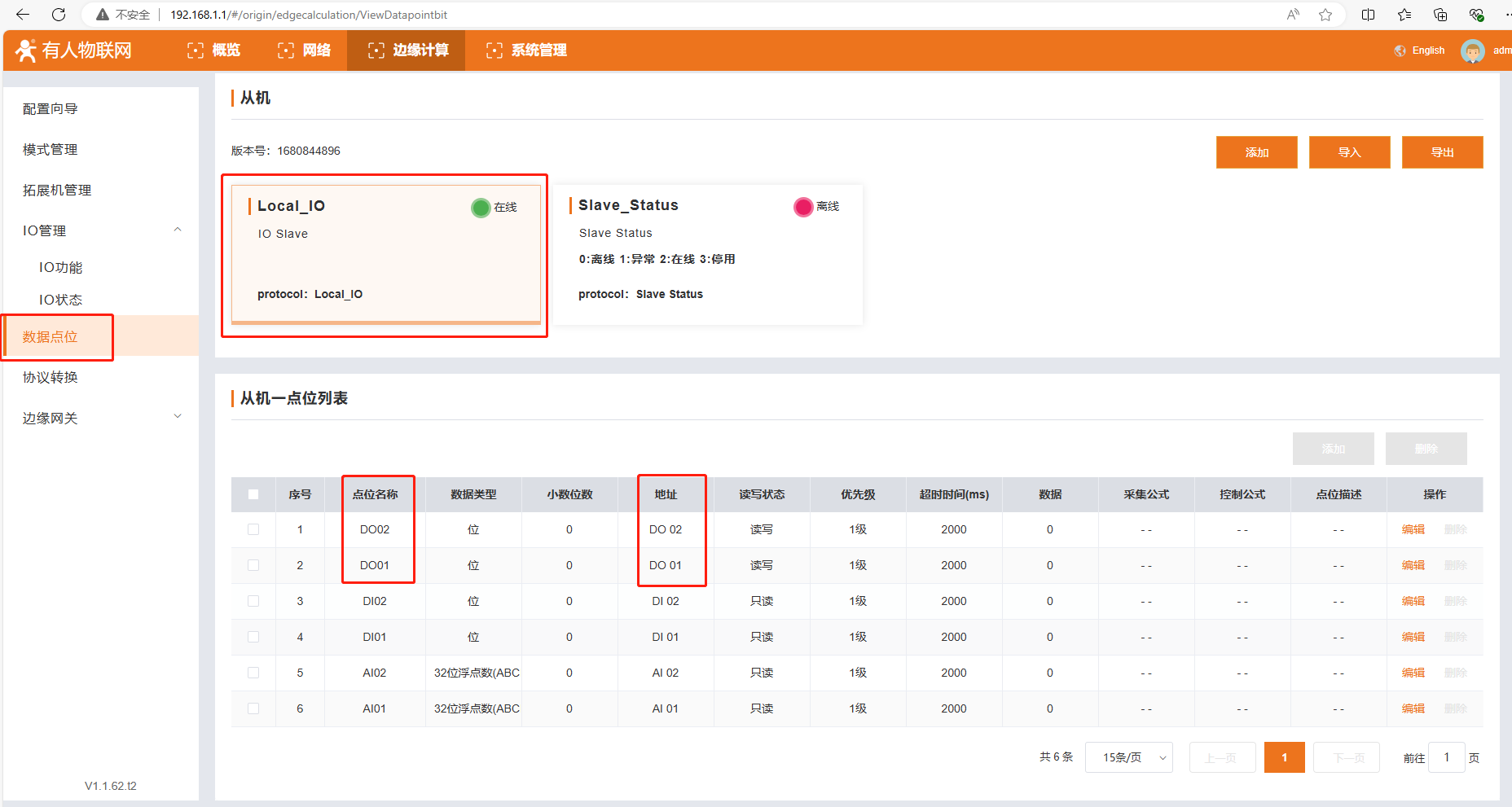

2、数据点位：查看DO点位名

点开数据点位，点击从机下面的Local_IO，在从机-点位列表，查看DO01点位名称是DO01，DO02点位名称是DO02。

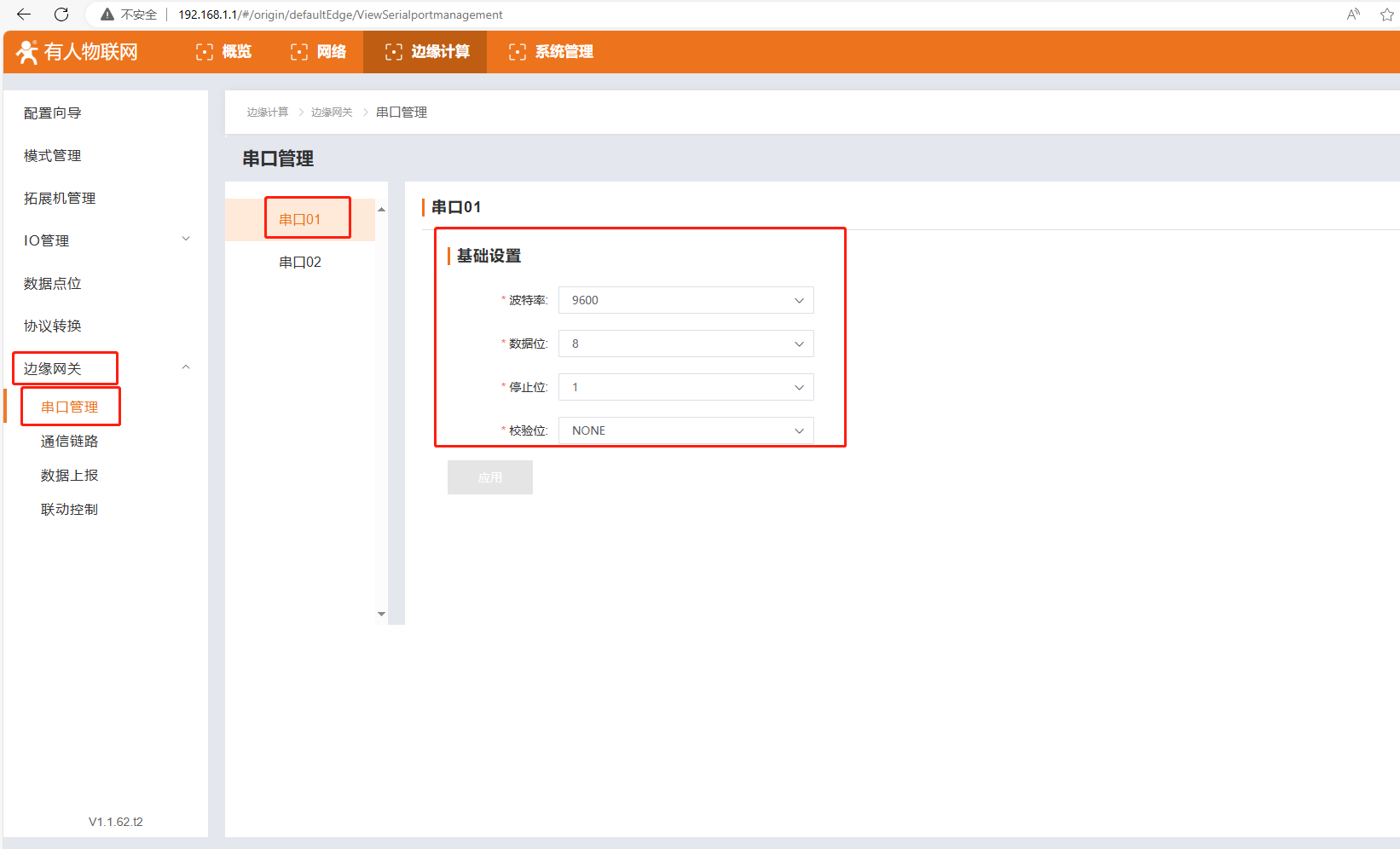

3、边缘网关：串口管理--串口01设置

串口01，基础设置，波特率9600，数据位,8，停止位1，校验位NONE。

实际应用，串口参数需要和所接485设备的串口参数一致，如果修改USR-M300串口参数之后，点击应用。

4、边缘网关：通信链路--链路1--MQTT参数设置

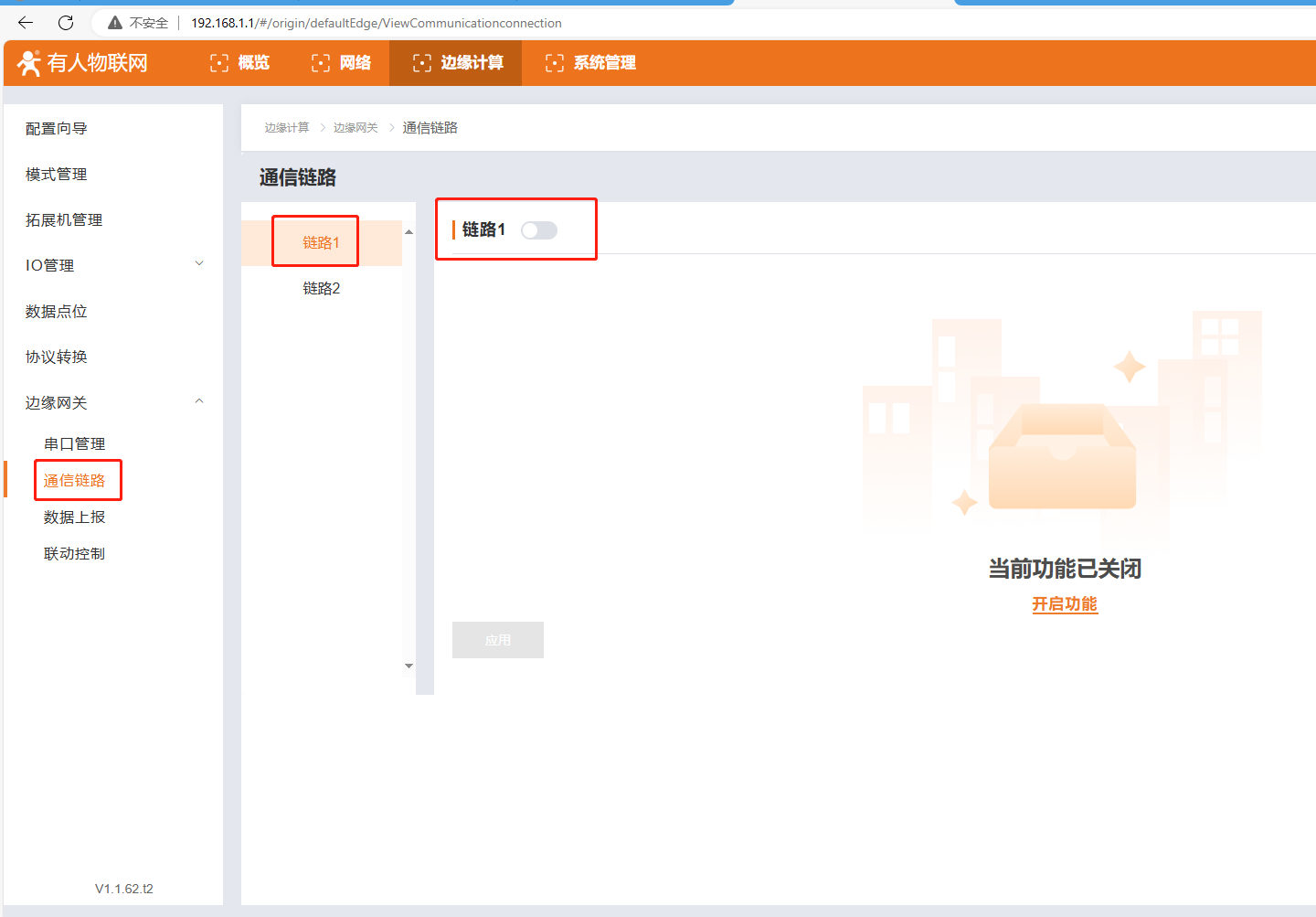

（1）点击链路1，打开链路1开关。

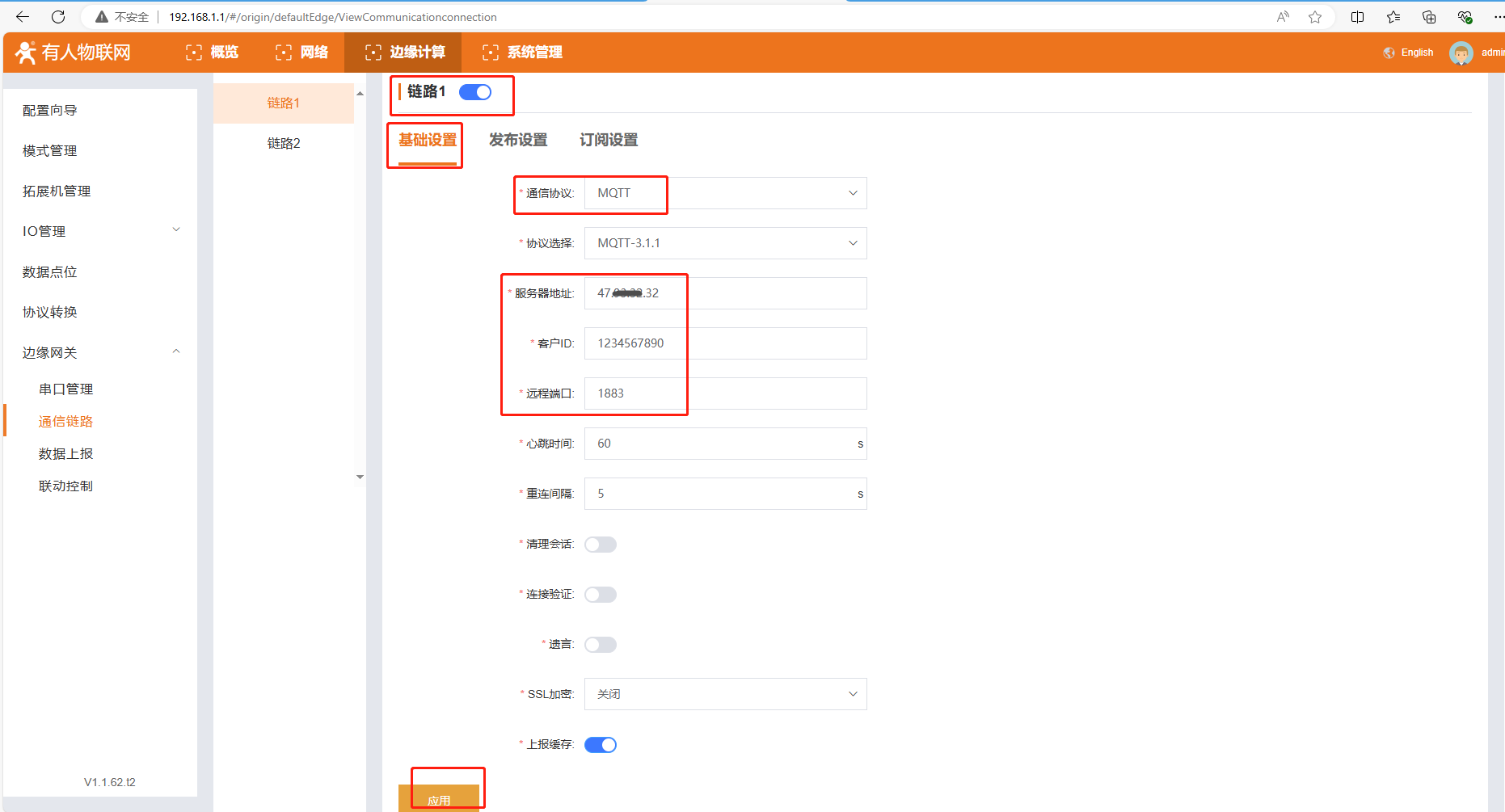

（2）基础设置

通信协议：MQTT

协议选择：MQTT-3.1.1

服务器地址：填USR-M300 连接的MQTT服务器地址IP

客户ID：自定义填1234567890，避免和其他连接MQTT服务器的客户端ID重复冲突。

远程端口：填USR-M300 连接的MQTT服务器的端口

其他参数保持默认。

点击应用。

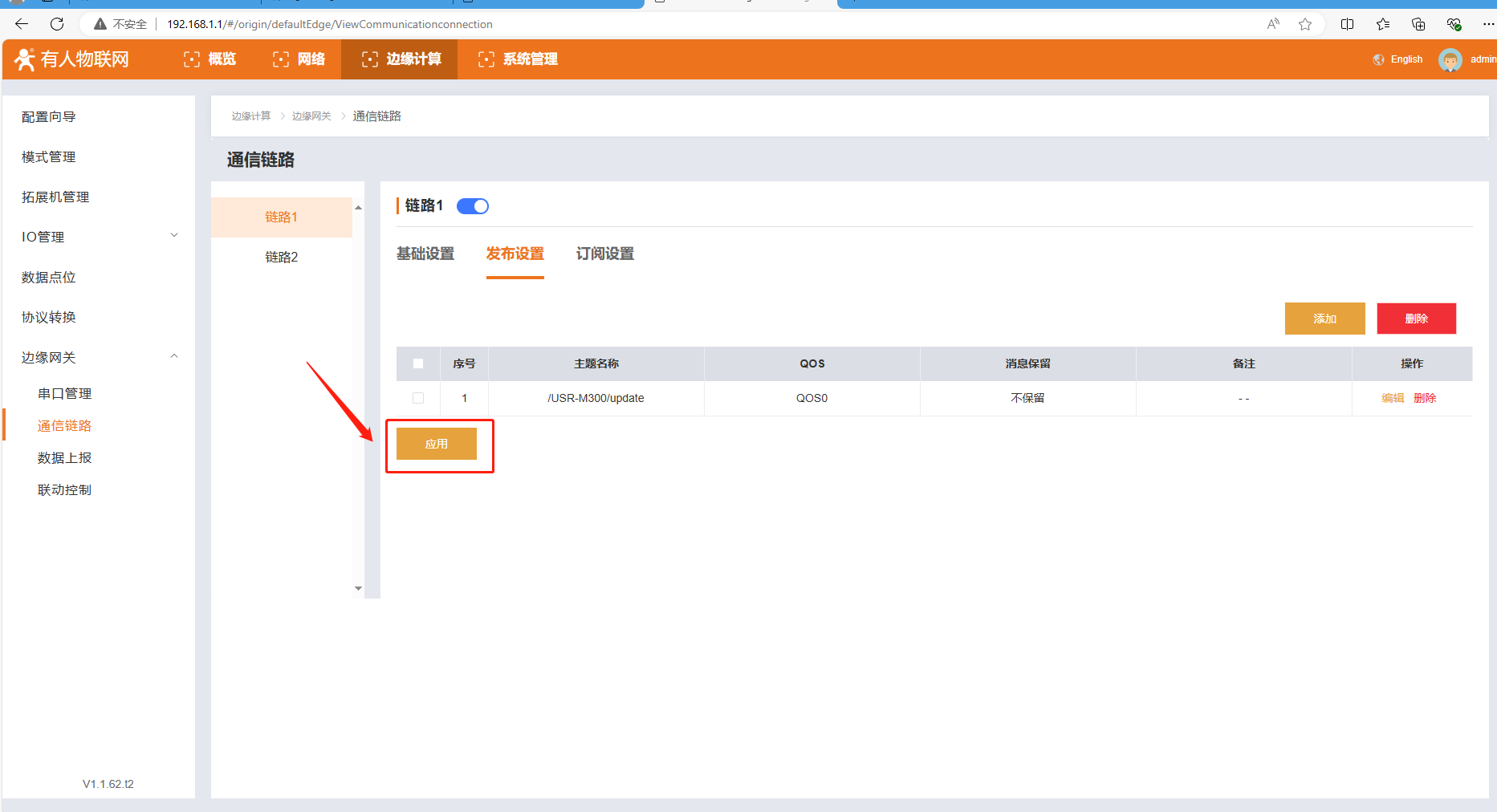

（3）发布设置

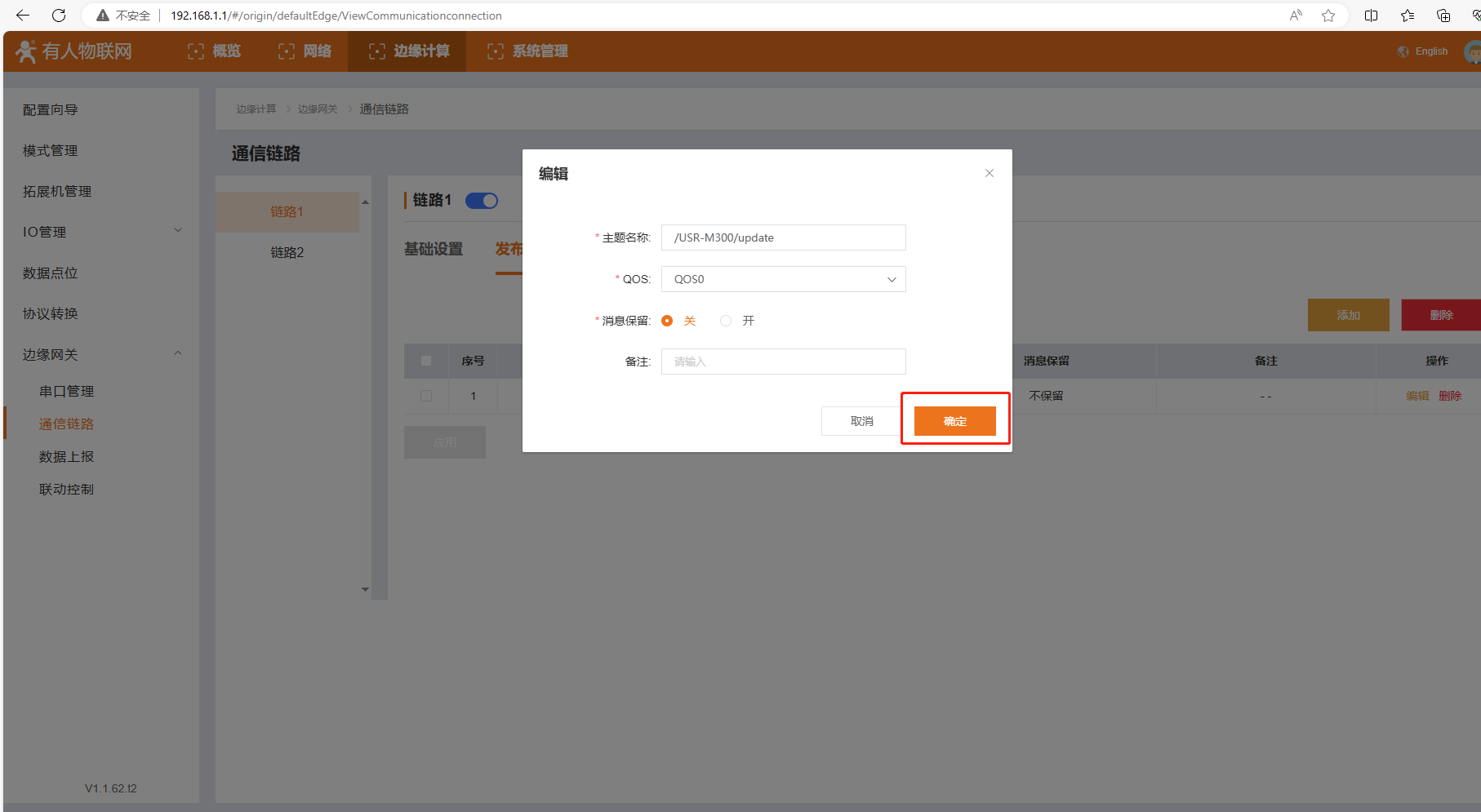

点击发布设置，点击编辑，主题名称填/USR-M300/update

QOS：选择QOS0，点击确定，点击应用。

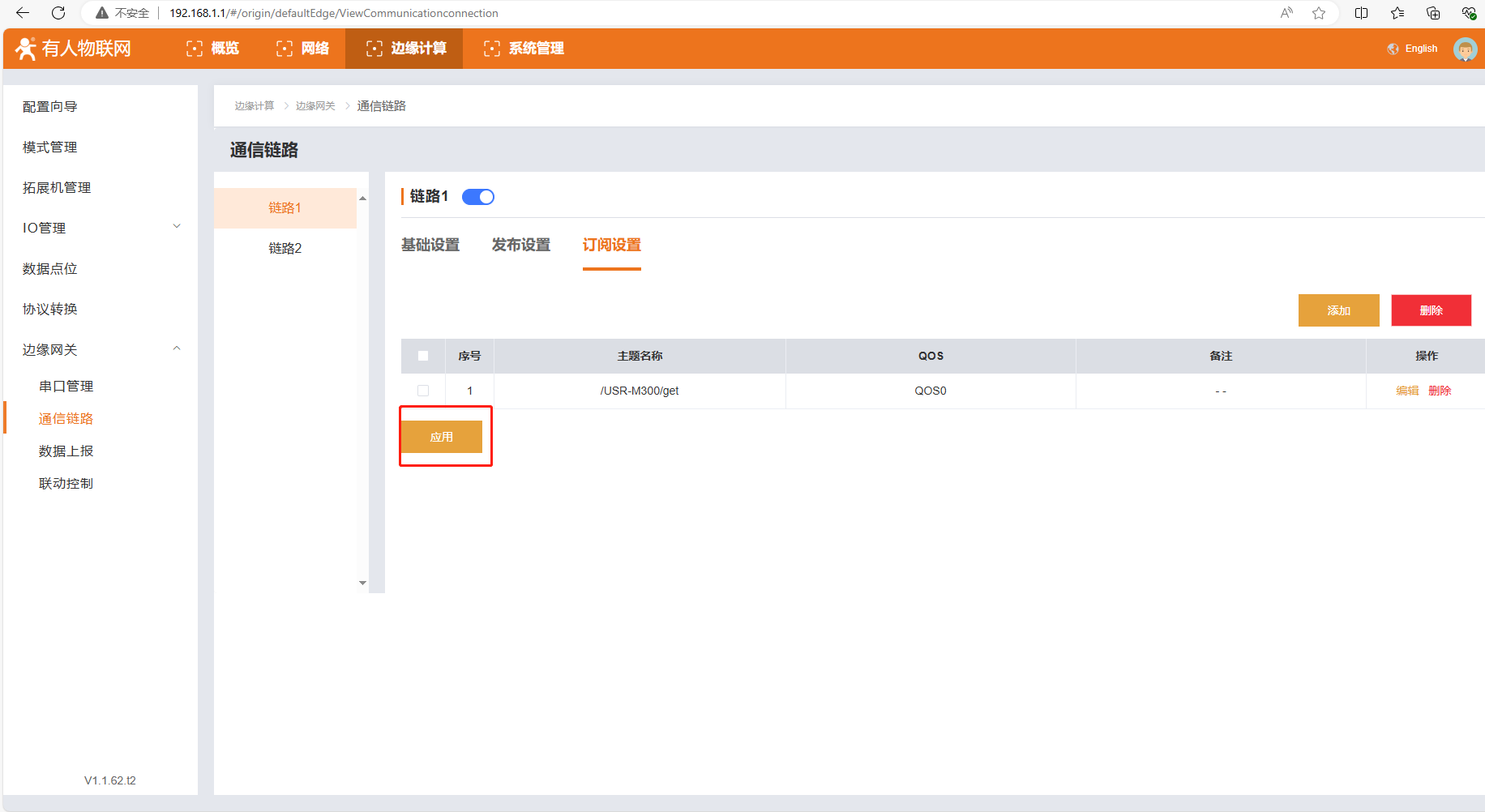

（4）订阅设置

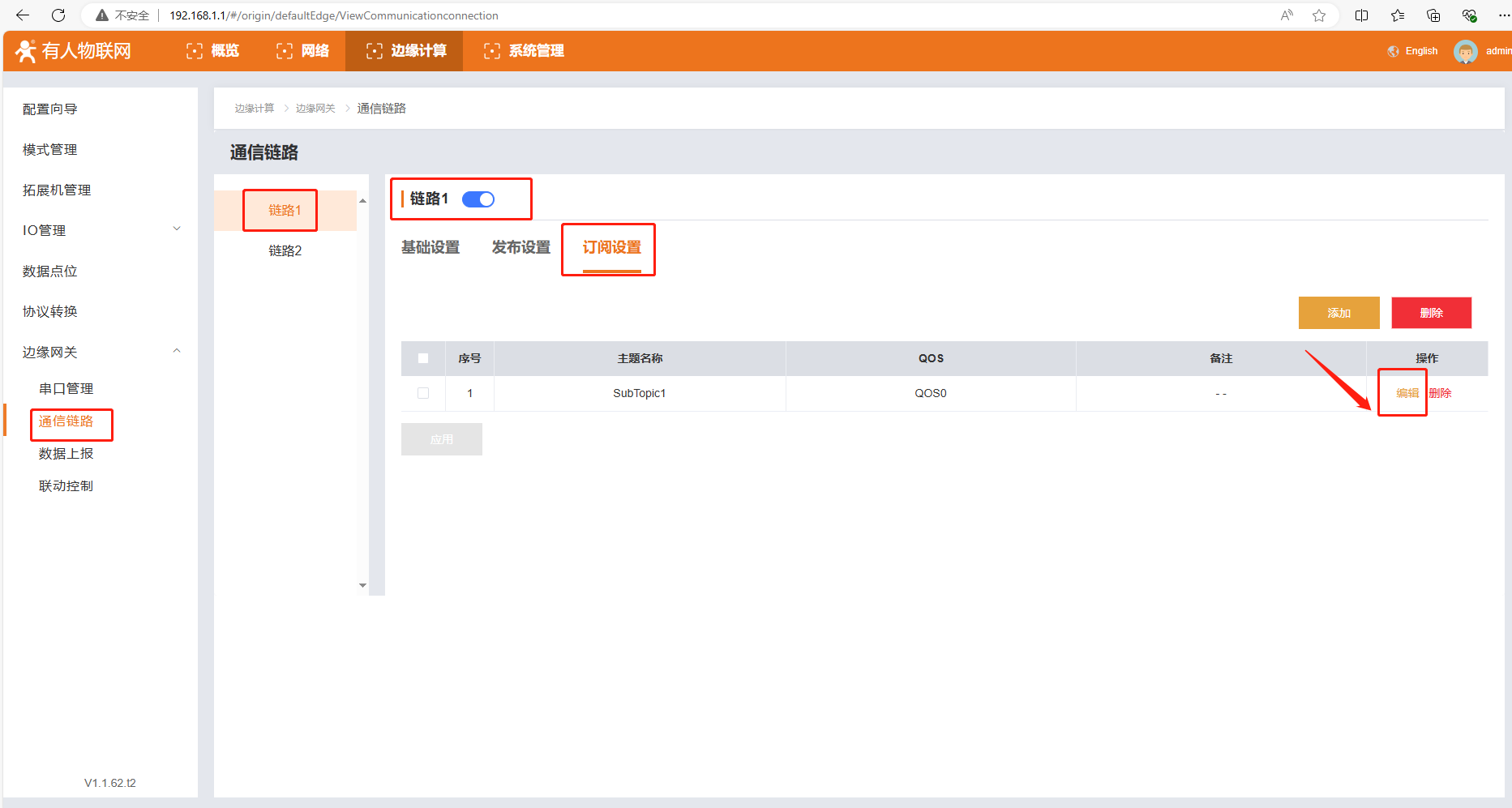

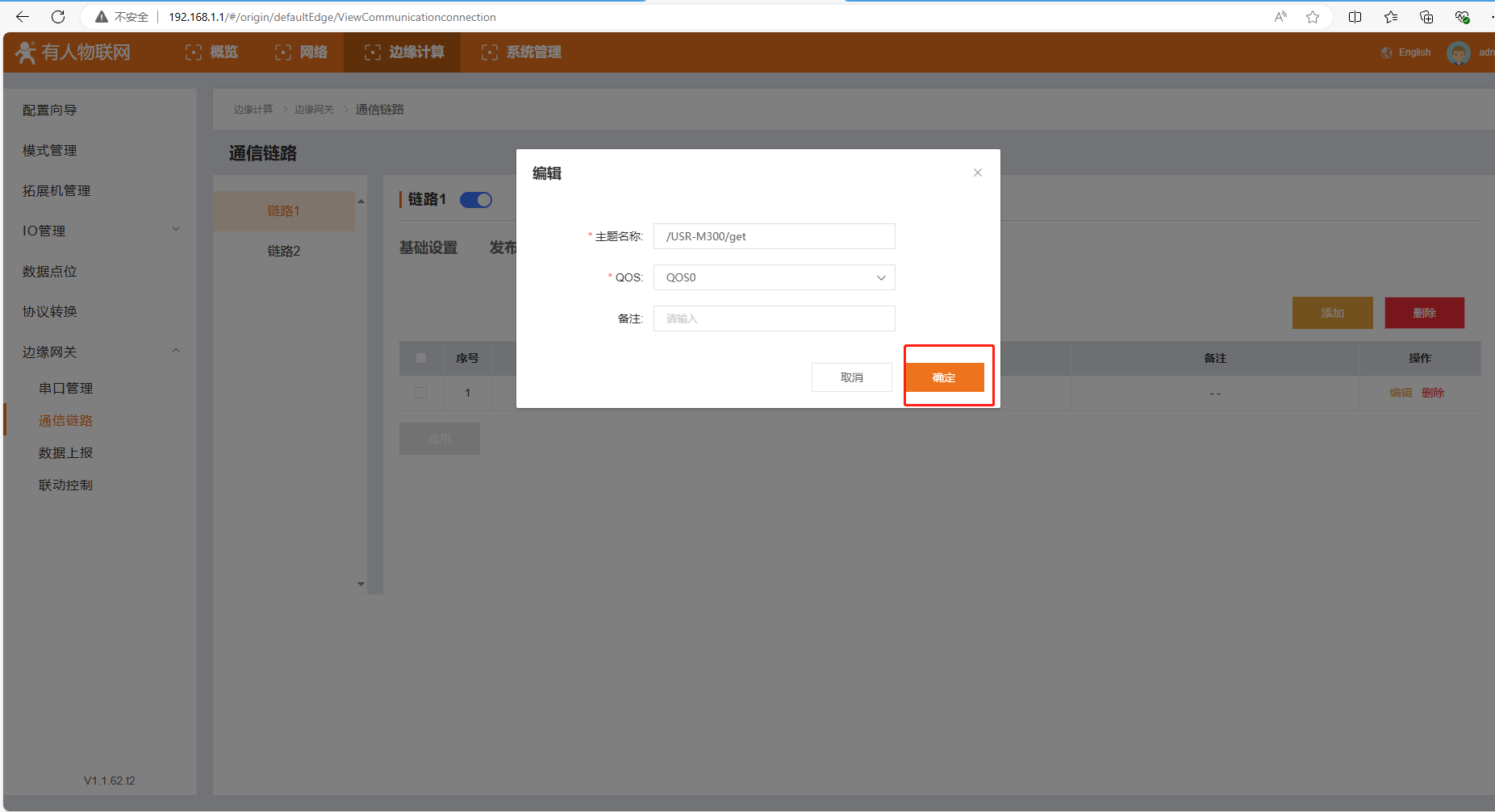

点击订阅设置，点击编辑，主题名称填/USR-M300/get

QOS：选择QOS0，点击确定，点击应用。

5、数据上报设置

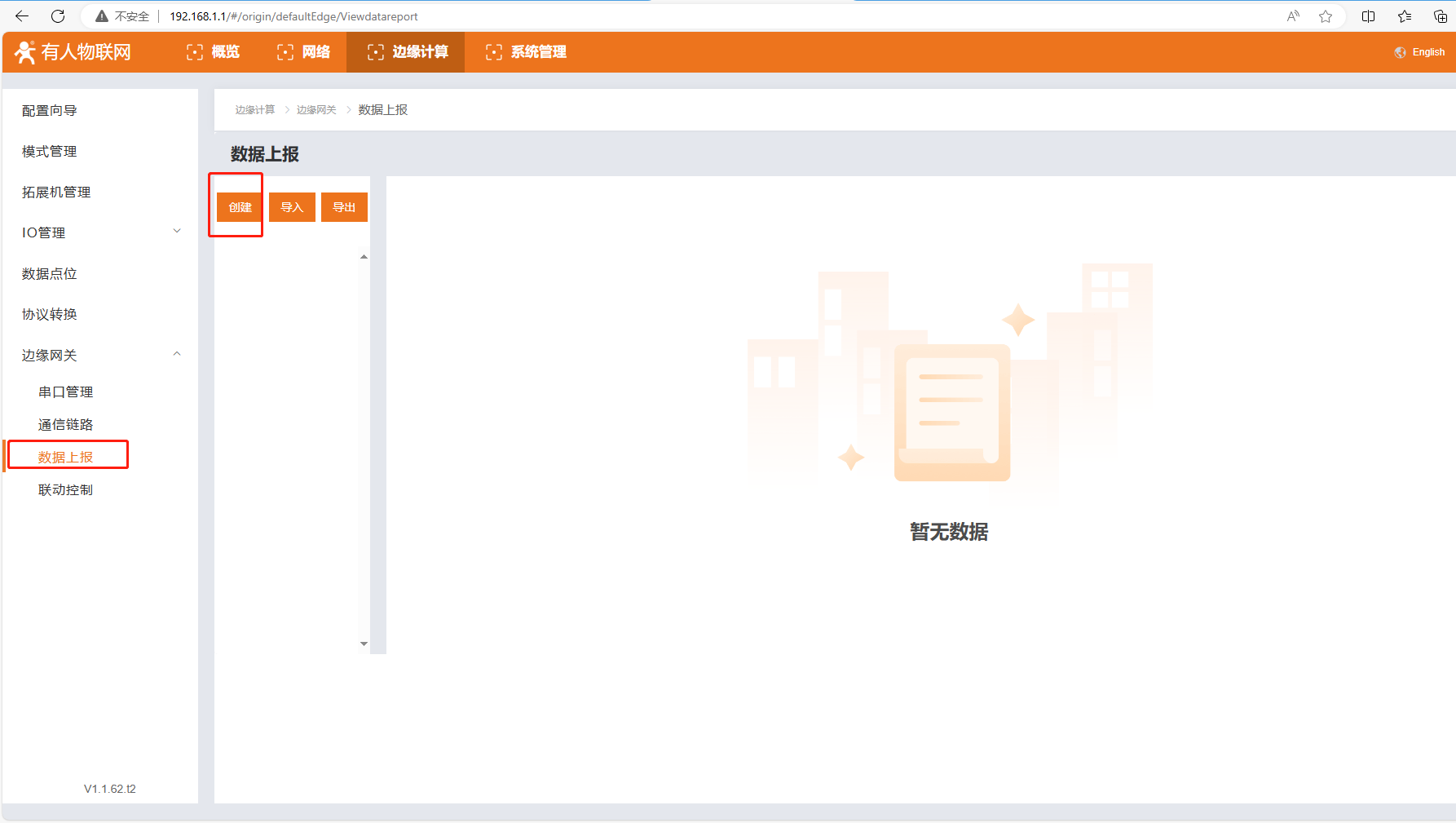

（1）点击数据上报，点击创建

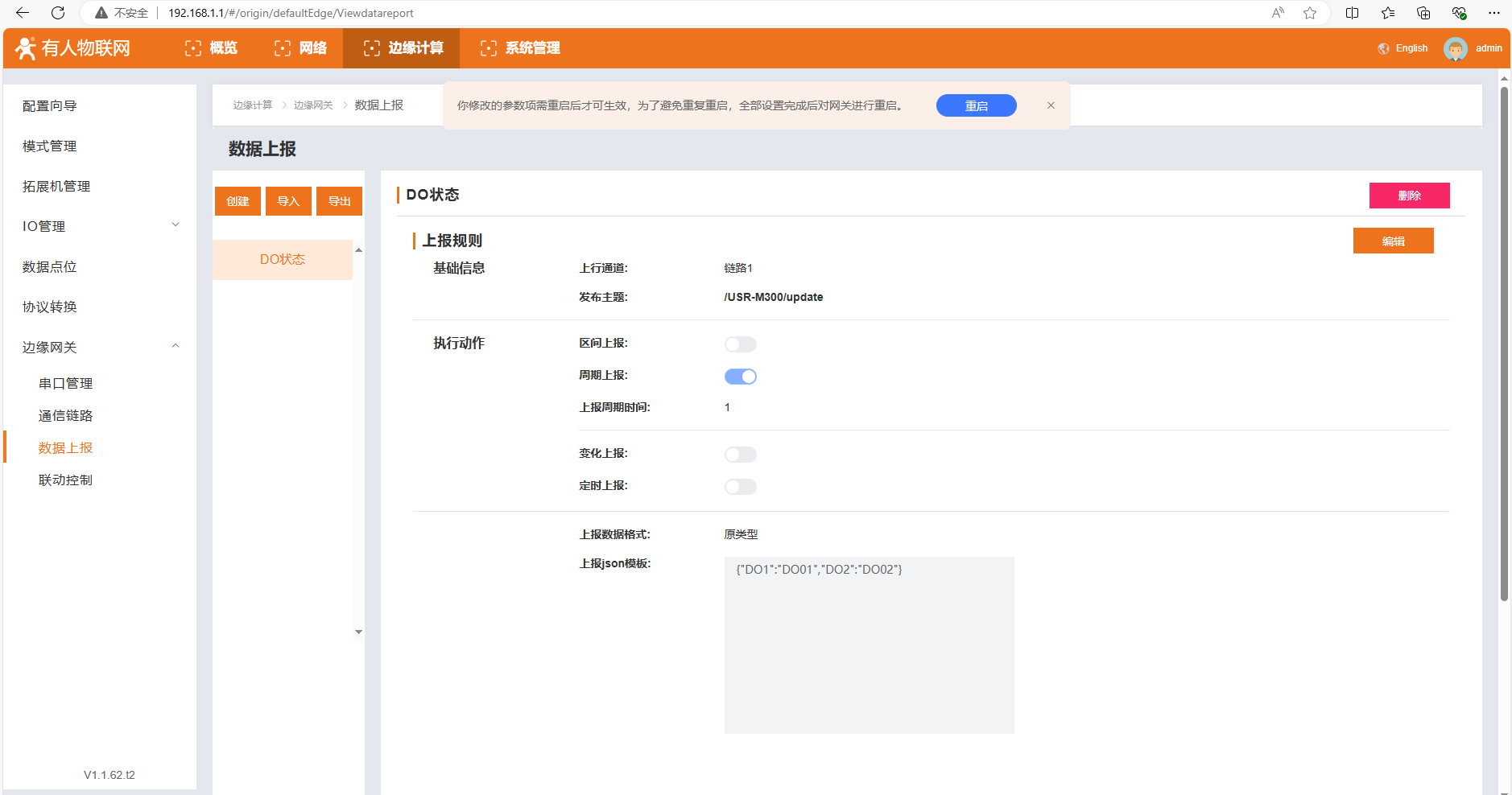

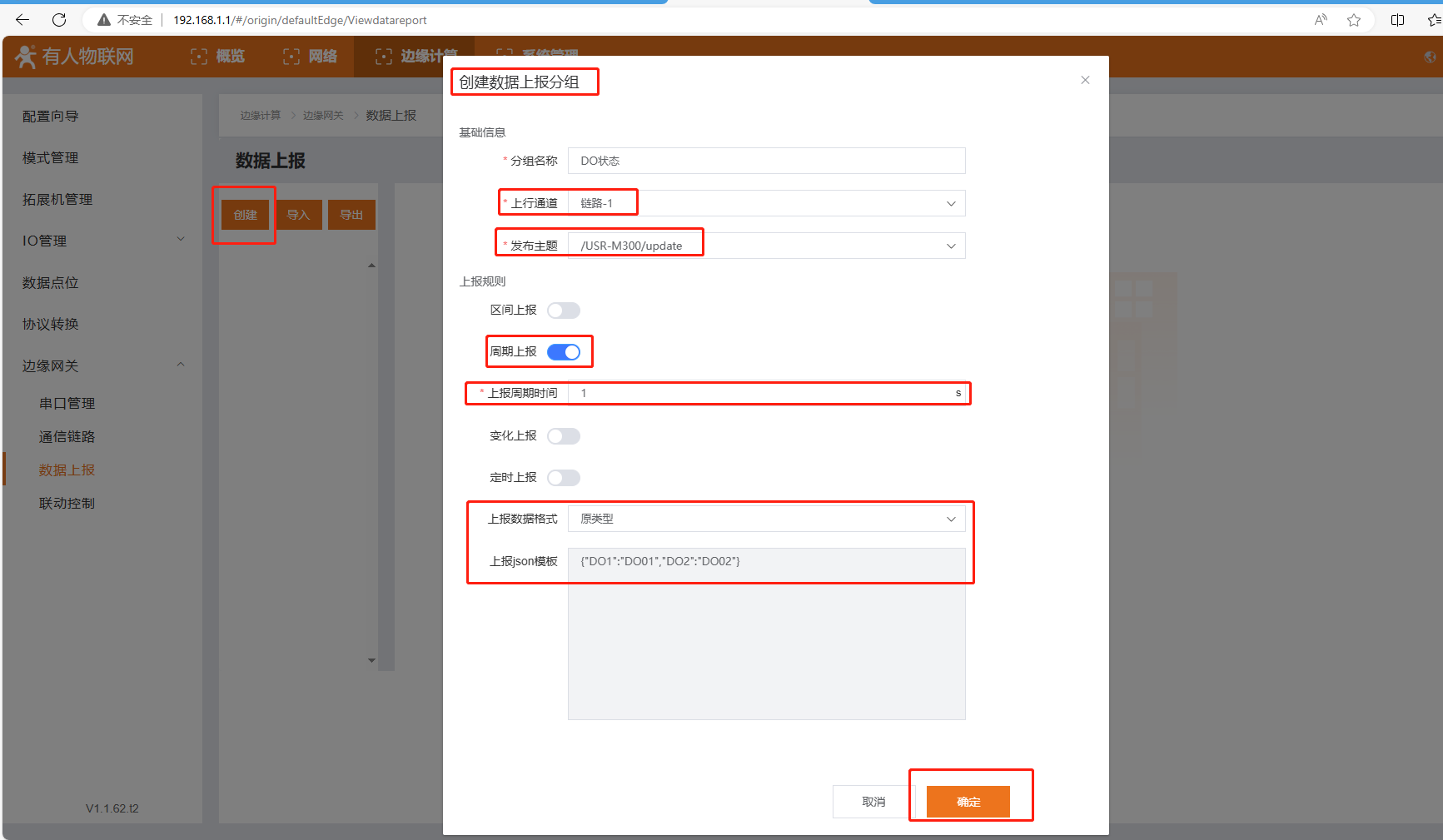

（2）创建数据上报分组

上行通道选择链路-1，发布主题/USR-M300/update,上报规则可以选择开启周期上报，上报周期时间根据需要设置，单位是秒，上报数据类型原类型

上报json模版填：{"DO01":"DO01","DO02":"DO02"}

DO01、DO02和从机Local_IO点位名称保持一致。点击确定。（冒号前面的DO01、DO02是寄存器名，可以自定义）

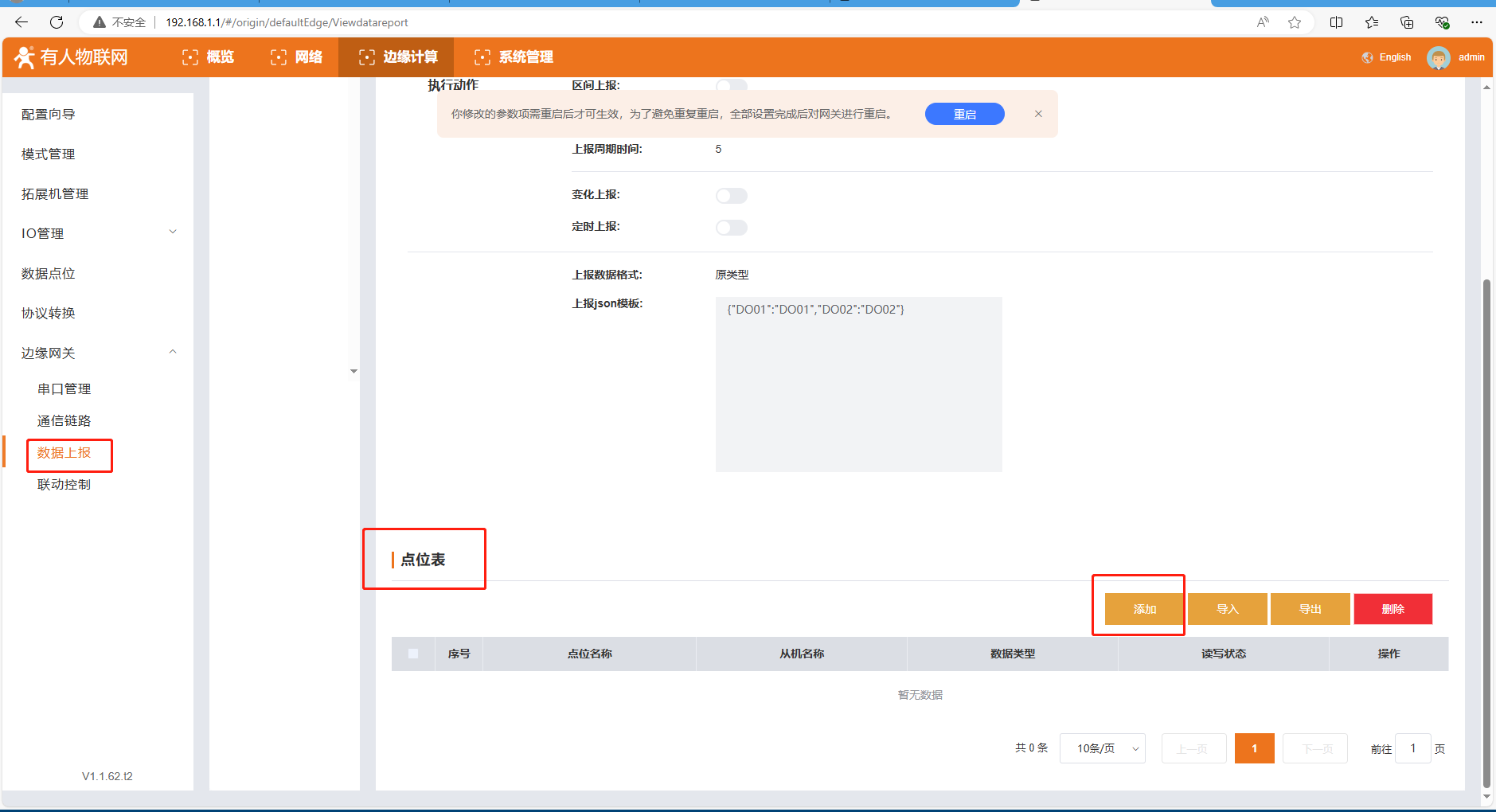

（3）点位表，点击添加

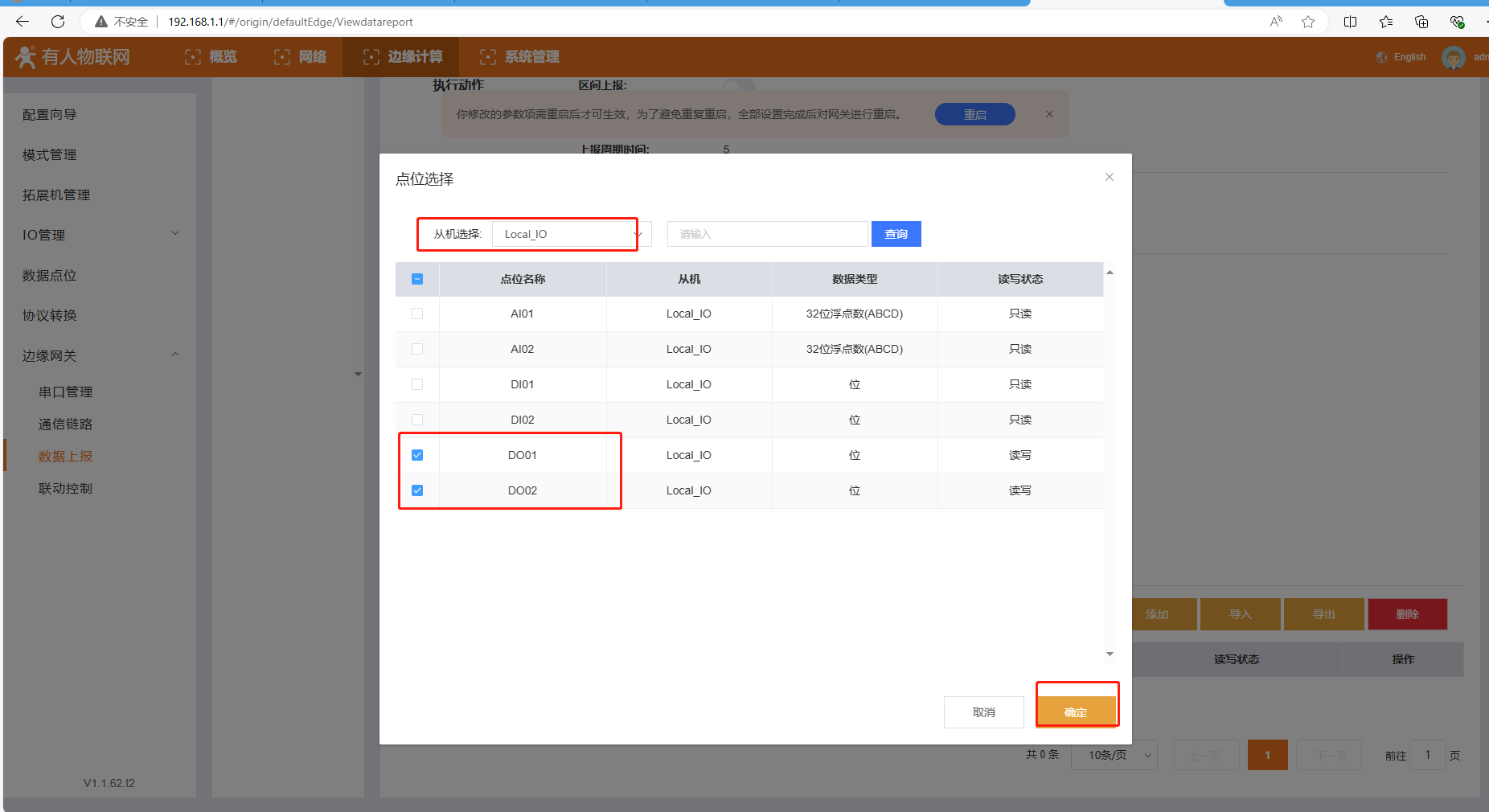

（4）选择从机Local_IO，勾选2个点位DO01、DO02，点击确定。

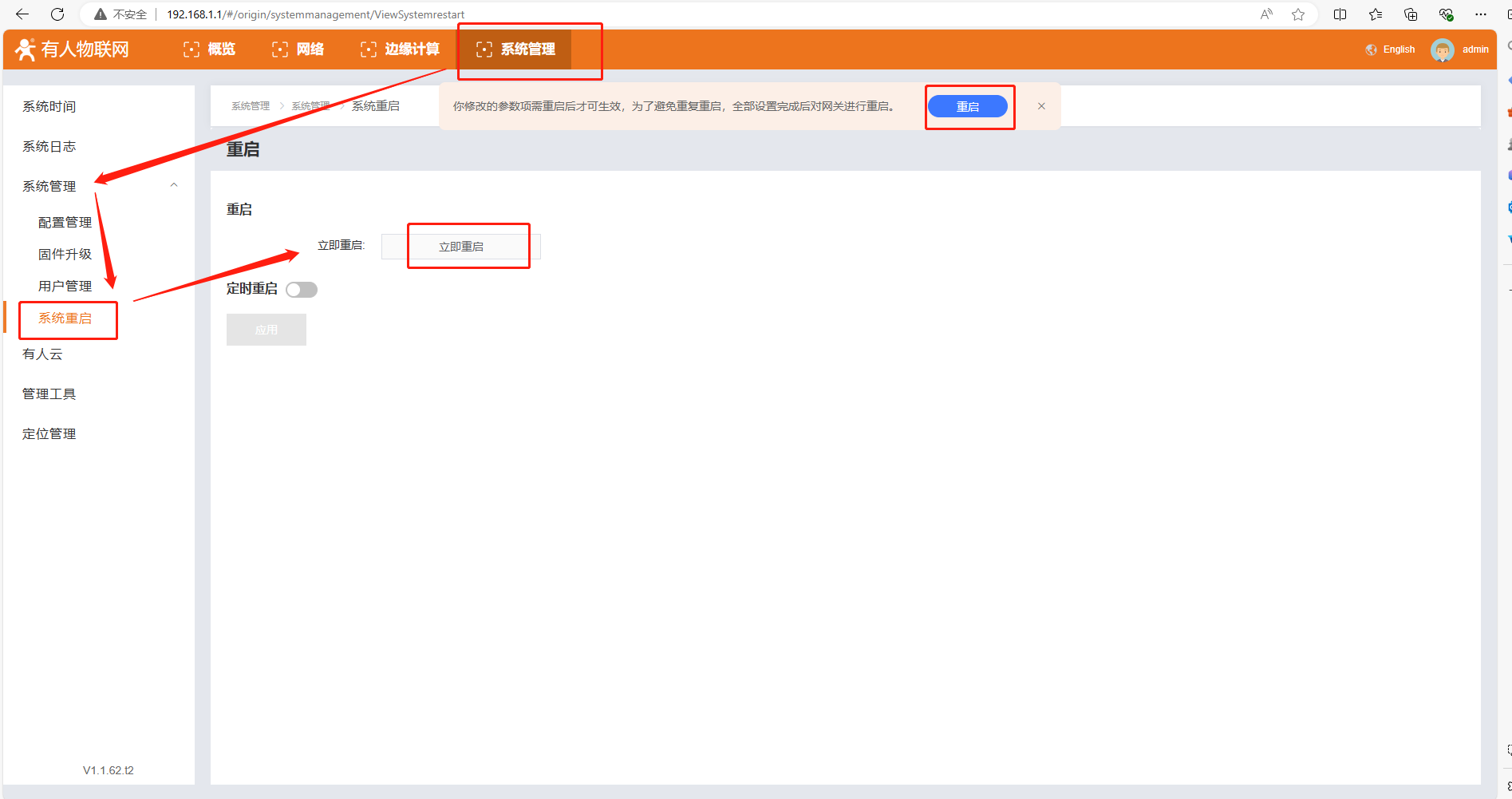

6、最后网页点击重启，等待USR-M300重启完成。

四、MQTTfx软件设置

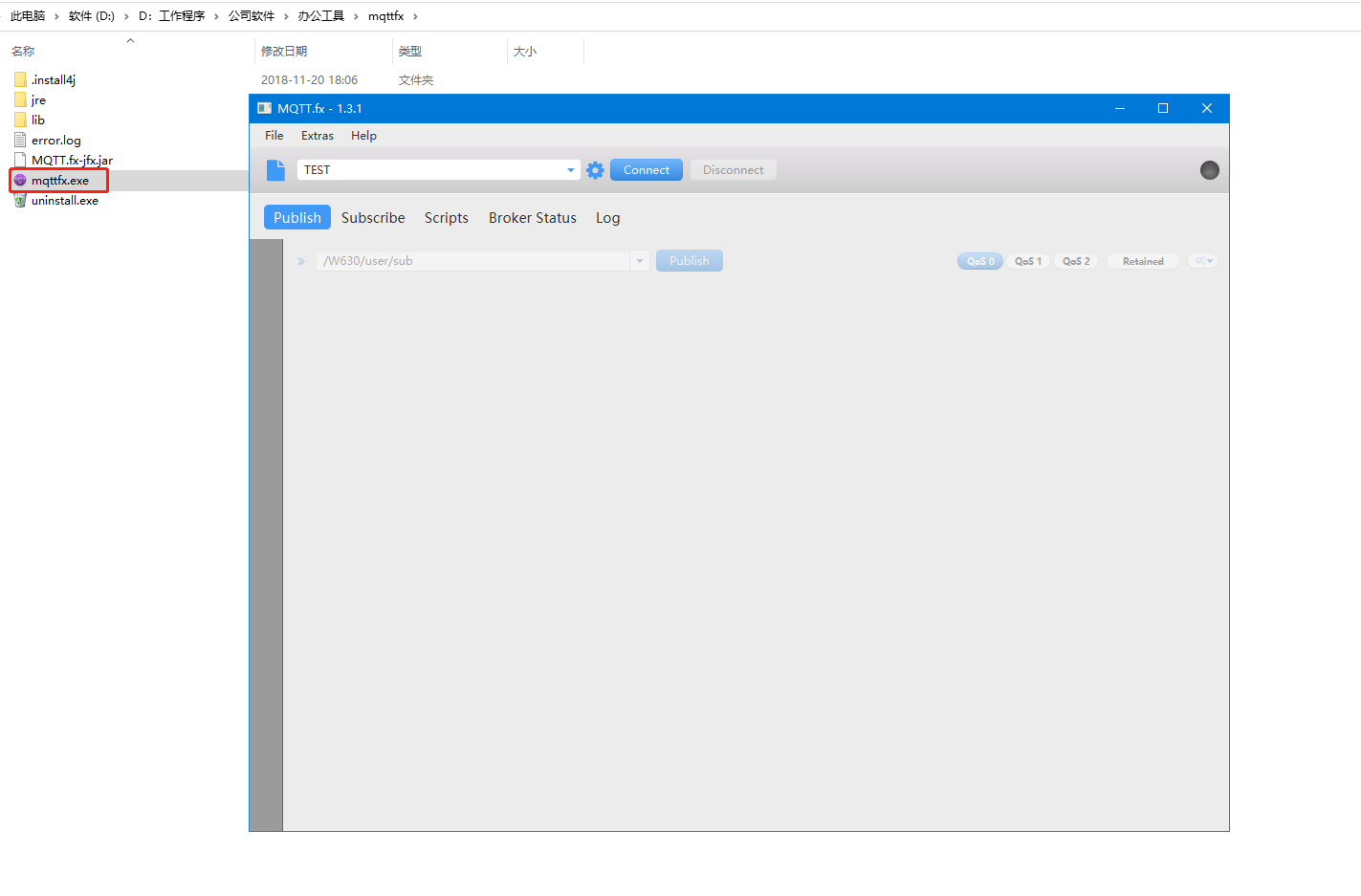

1、打开MQTTfx软件

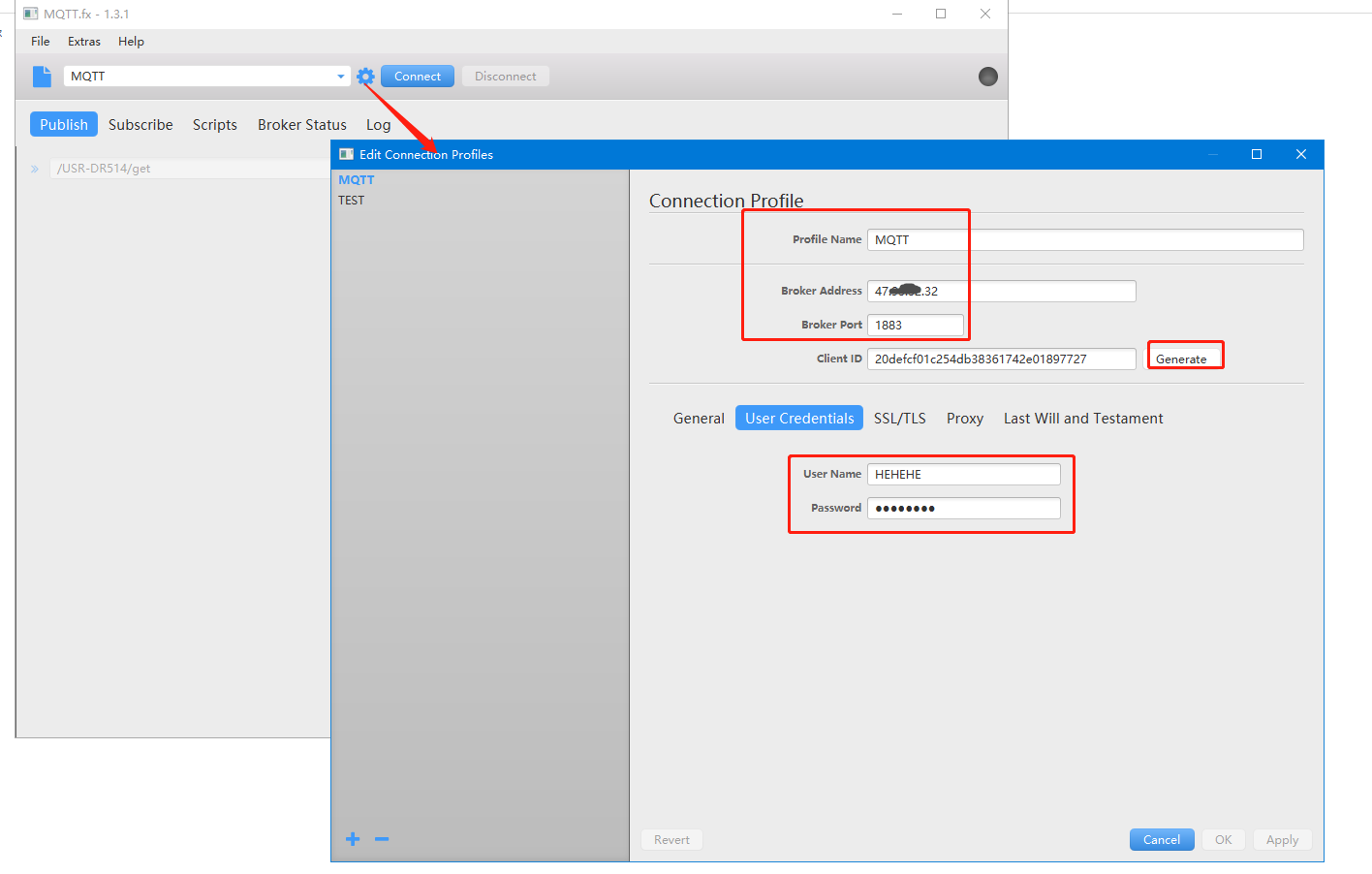

2、建一个新的配置文件做另一个MQTT客户端

（1）配置文件名自定义用MQTT

（2）服务器地址填和USR-M300连接的同一个MQTT服务器地址

（3）端口填MQTT服务器端口1883

（4）Client ID（客户端ID）可以点击后面的Generate自动创建，注意和USR-M300的客户端ID不要一样，如果相同会冲突。

（5）点击User Credentials，User NAME输入MQTT服务器的用户名，Password输入MQTT服务器的密码。

（6）所有参数设置完成之后，点击Apply应用。

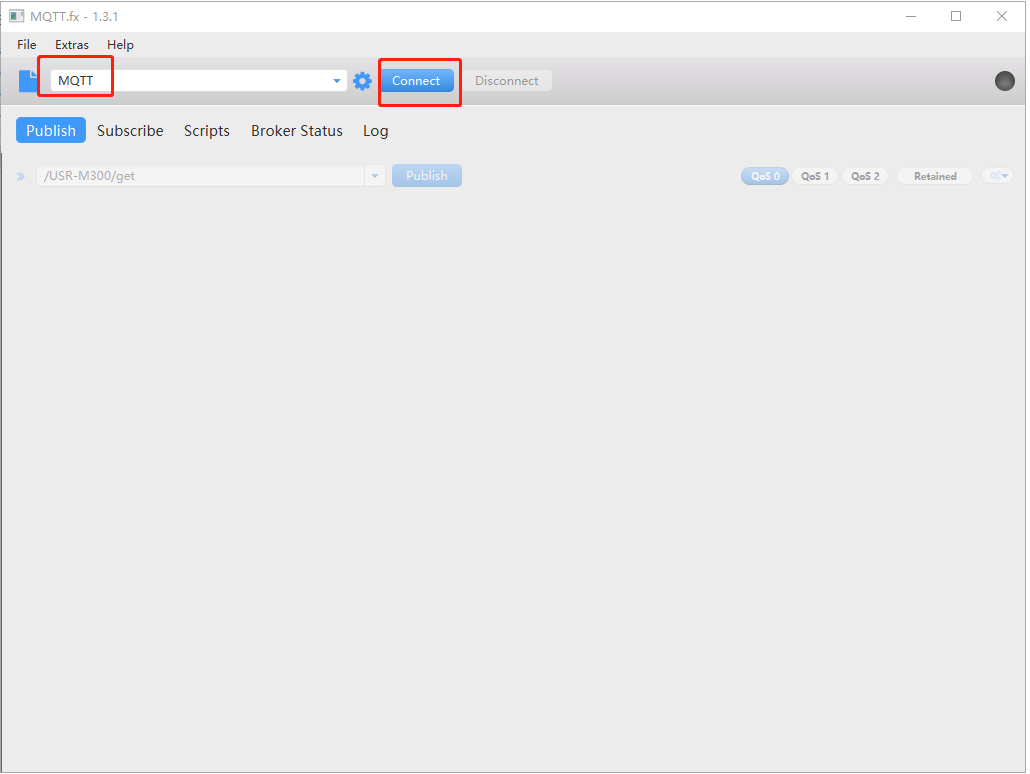

3、MQTT.fx软件选择新建的客户端MQTT，点击Connect连接

五、MQTT服务器DO状态JSON上报

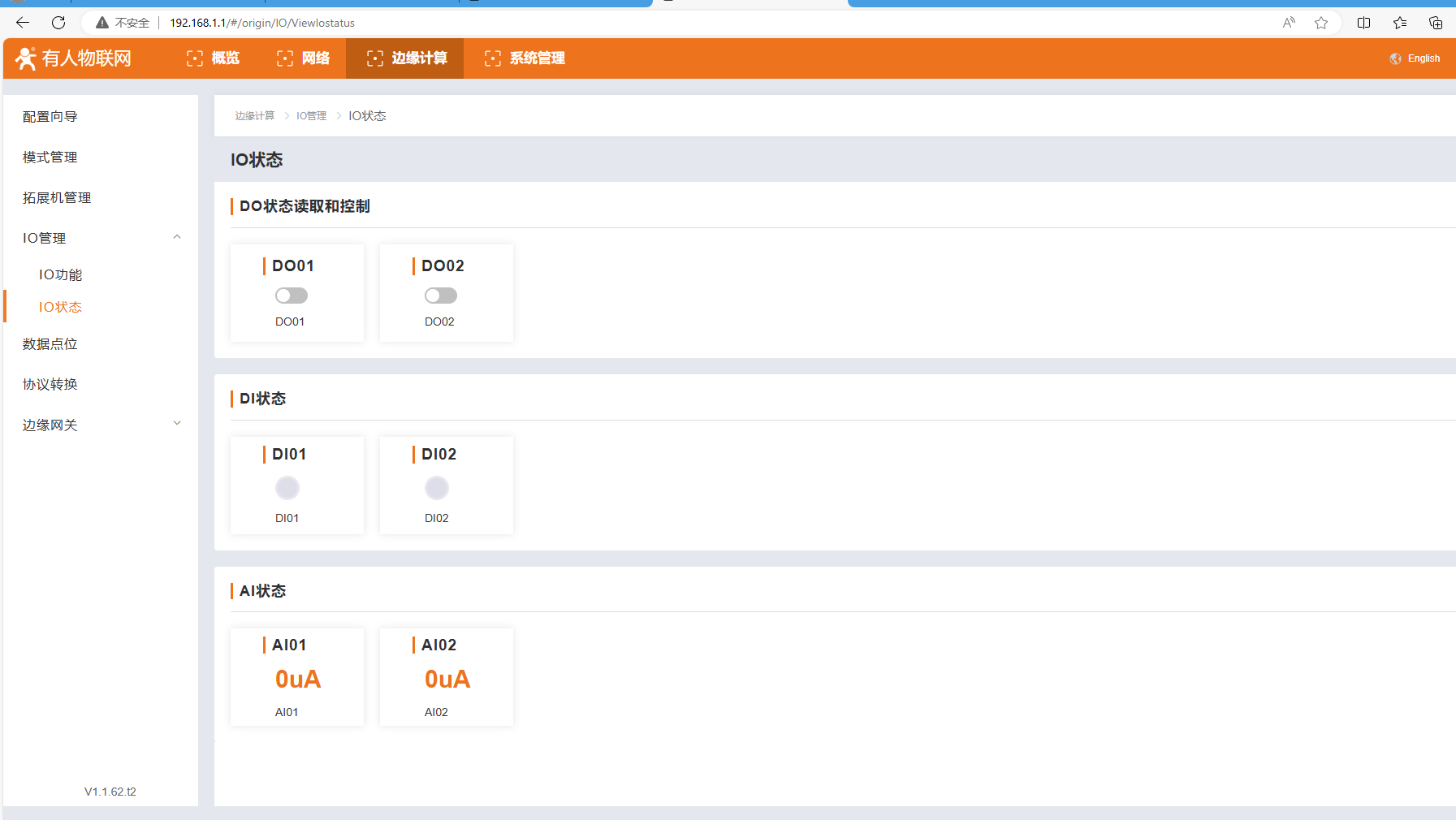

登陆USR-M300网页，IO管理，IO状态，可以控制DO01、DO02的状态。

备注：2路DO，3 线制，默认常闭点（NC）闭合，常开点（NO）断开。

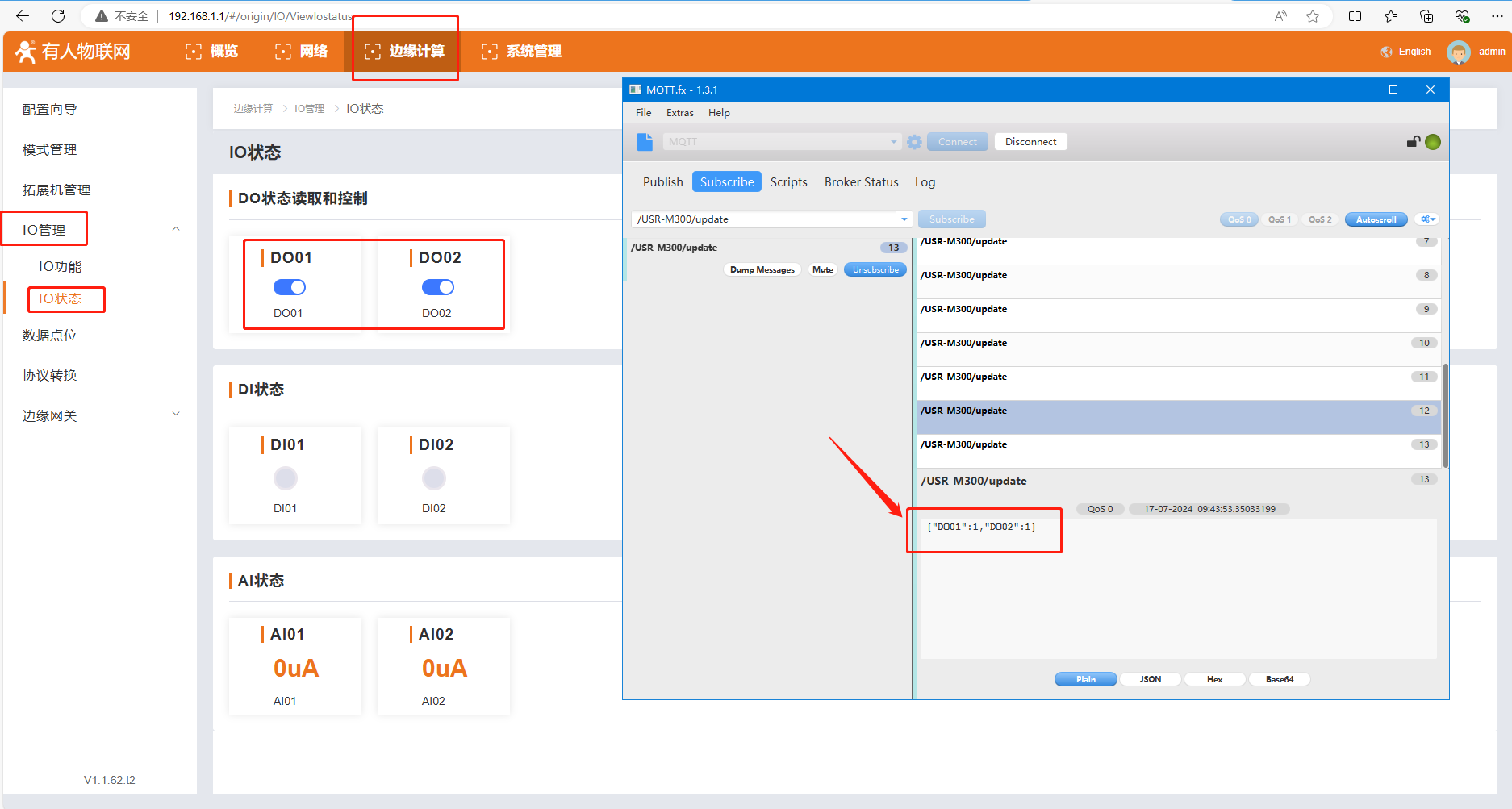

1、网页控制DO1、DO2断开，上报数据到MQTT服务器

网页IO管理，IO状态，点击DO01断开，点击DO02断开。

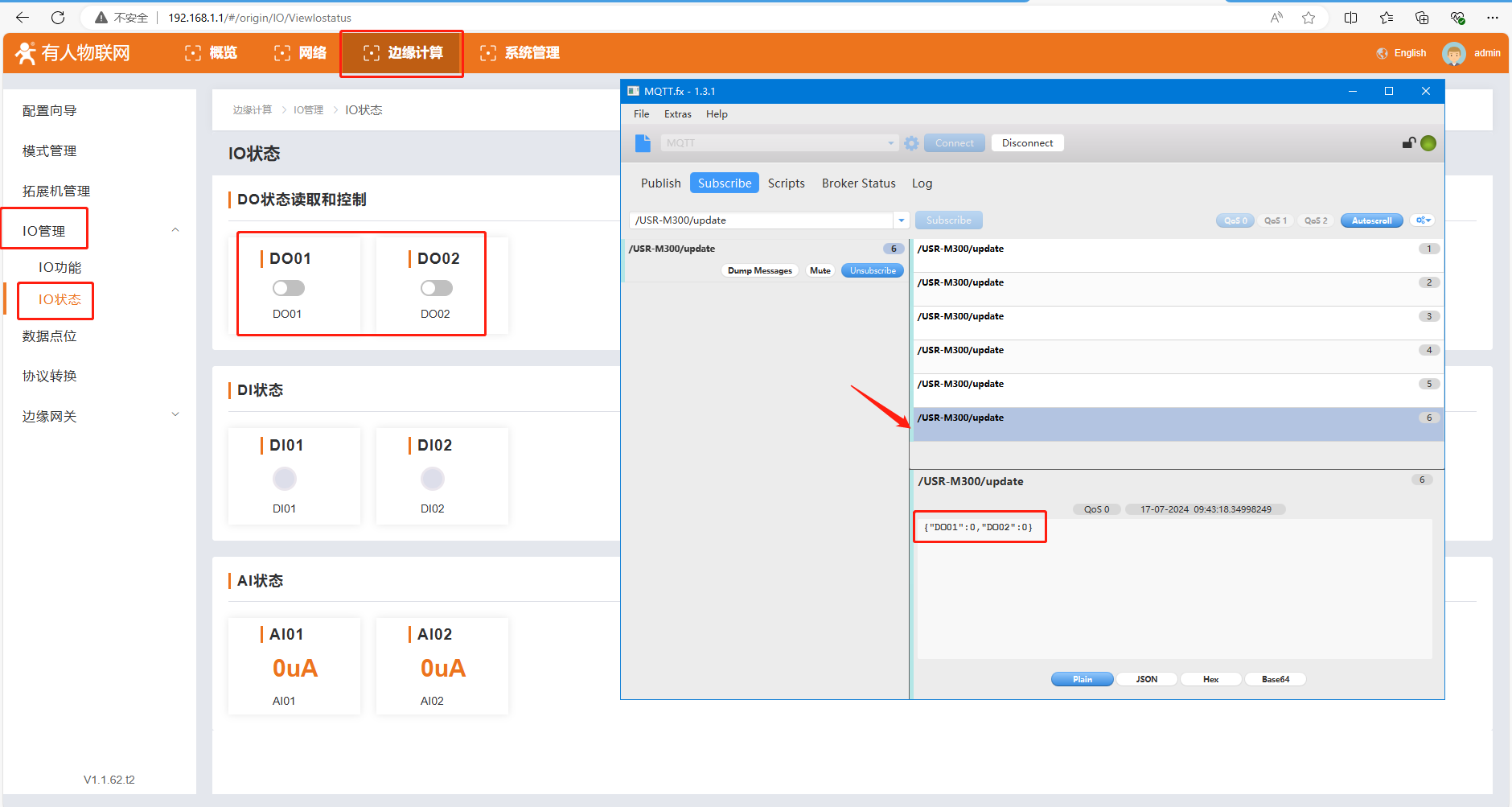

MQTTfx软件，点击Subscribe，输入主题/USR-M300/update，点击主题后面的Subscribe接收回复数据{"DO01":"1","DO02":"1"}。

2、网页控制DO1、DO2闭合，上报数据到MQTT服务器

网页IO管理，IO状态，点击DO01闭合，点击DO02闭合。

MQTTfx软件，点击Subscribe，输入主题/USR-M300/update，点击主题后面的Subscribe接收回复数据{"DO01":"0","DO02":"0"}。

编写人：金志方 编写日期：2024-07-17

审核人：金志方 审核日期：2024-07-17

订正版本：V1.0 订正内容：初稿
