USR-M300连接MQTT服务器下发指令控制DO示例
备注：本案例是USR-M300内置卡联网，连接MQTT服务器，JSON下发控制DO1和DO2断开和闭合。
一、资料下载
USR-M300 说明书：https://www.usr.cn/Download/1332.html
USR-M300 规格书：https://www.usr.cn/Download/1333.html
USR-M300 应用指导：https://www.usr.cn/Download/1369.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
MQTTfx软件，可以百度自行下载
二、硬件连接
1、所需物品
USR-M300 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
超五类网线 1根
笔记本电脑 1台
2、硬件连接
USR-M300 接好4G天线，电源端子接12V电源适配，注意正负极不要接反。
USR-M300 的串口1的485接USB-RS485，A接A，B接B，USB口接电脑USB口。
USR-M300 的LAN口网线直连电脑。
接好线之后，产品接12V电源适配器上电。
3、端口号

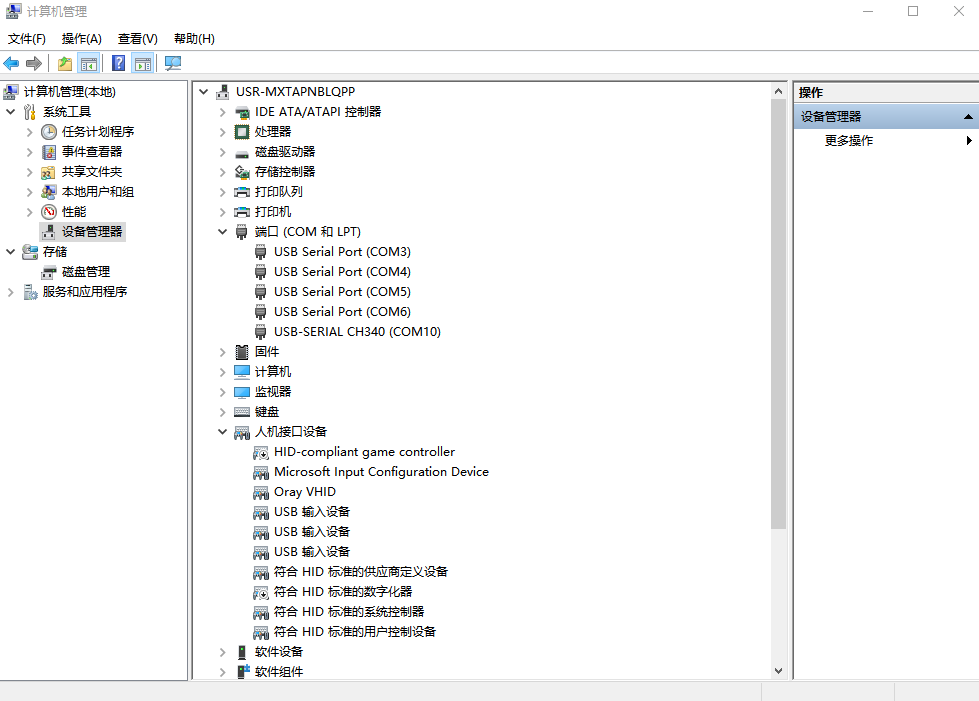

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号是COM10。
三、产品参数设置
1、登陆USR-M300网页

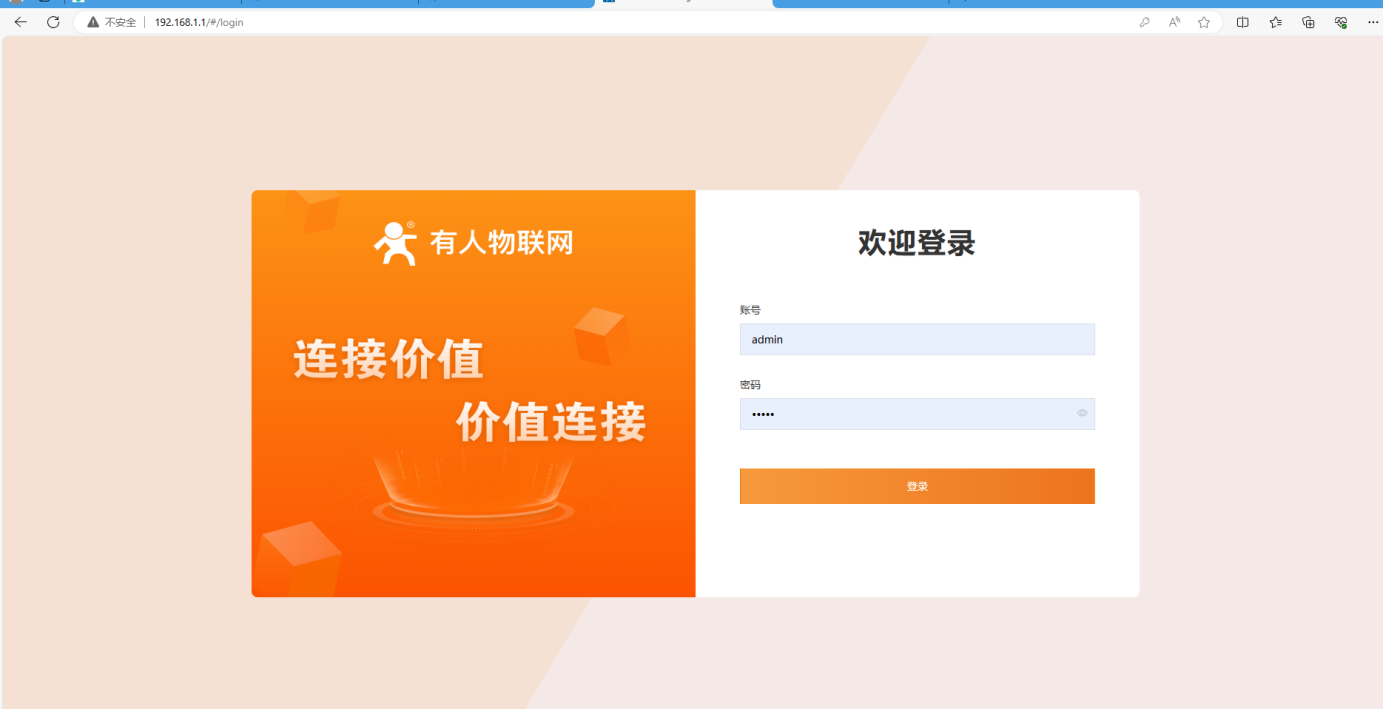

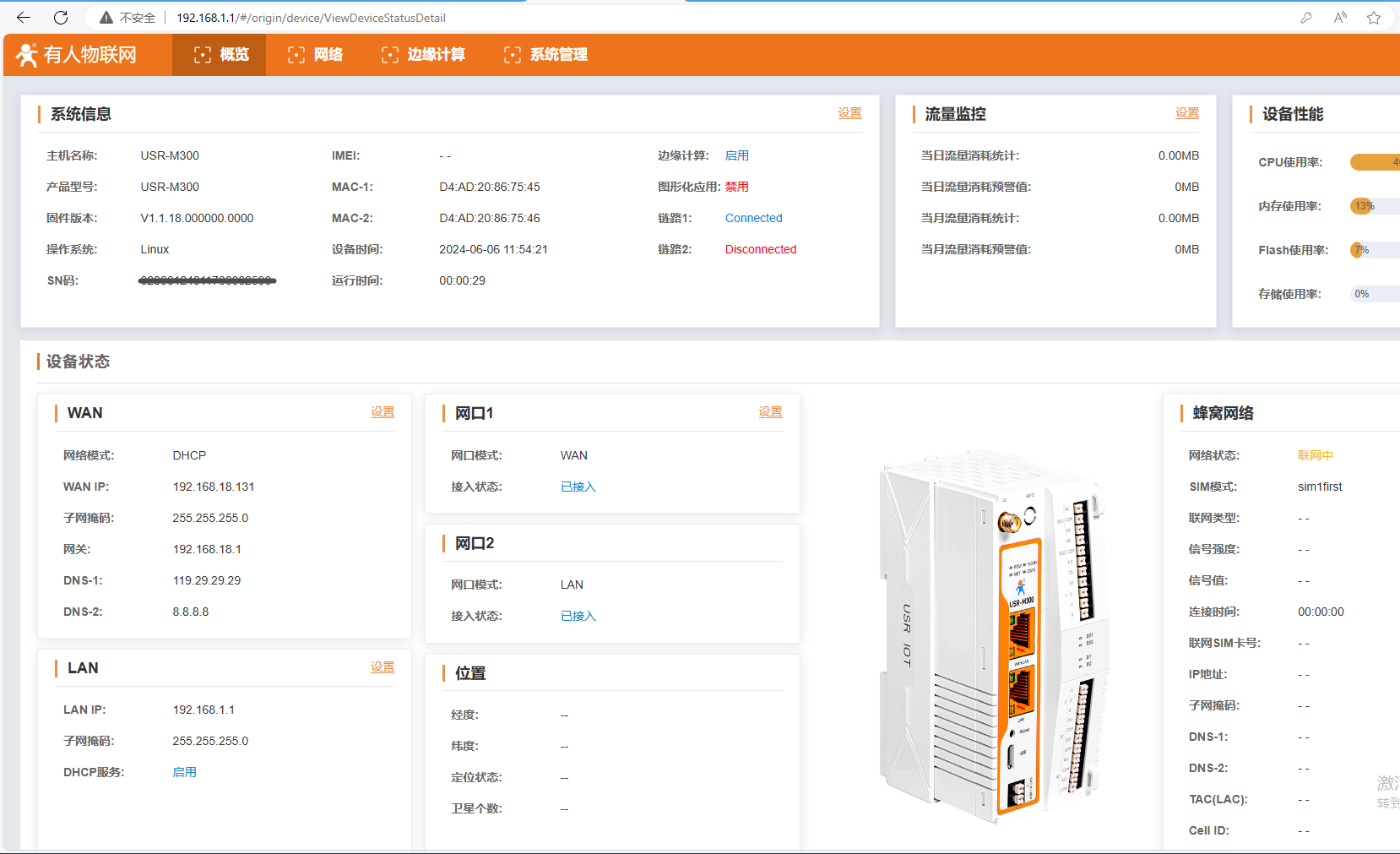

电脑打开浏览器，输入192.168.1.1，登陆USR-M300内置网页，用户名和密码都是admin。
2、数据点位：查看DO点位名
点开数据点位，点击从机下面的Local_IO，在从机-点位列表，查看DO01点位名称是DO01，DO02点位名称是DO02。

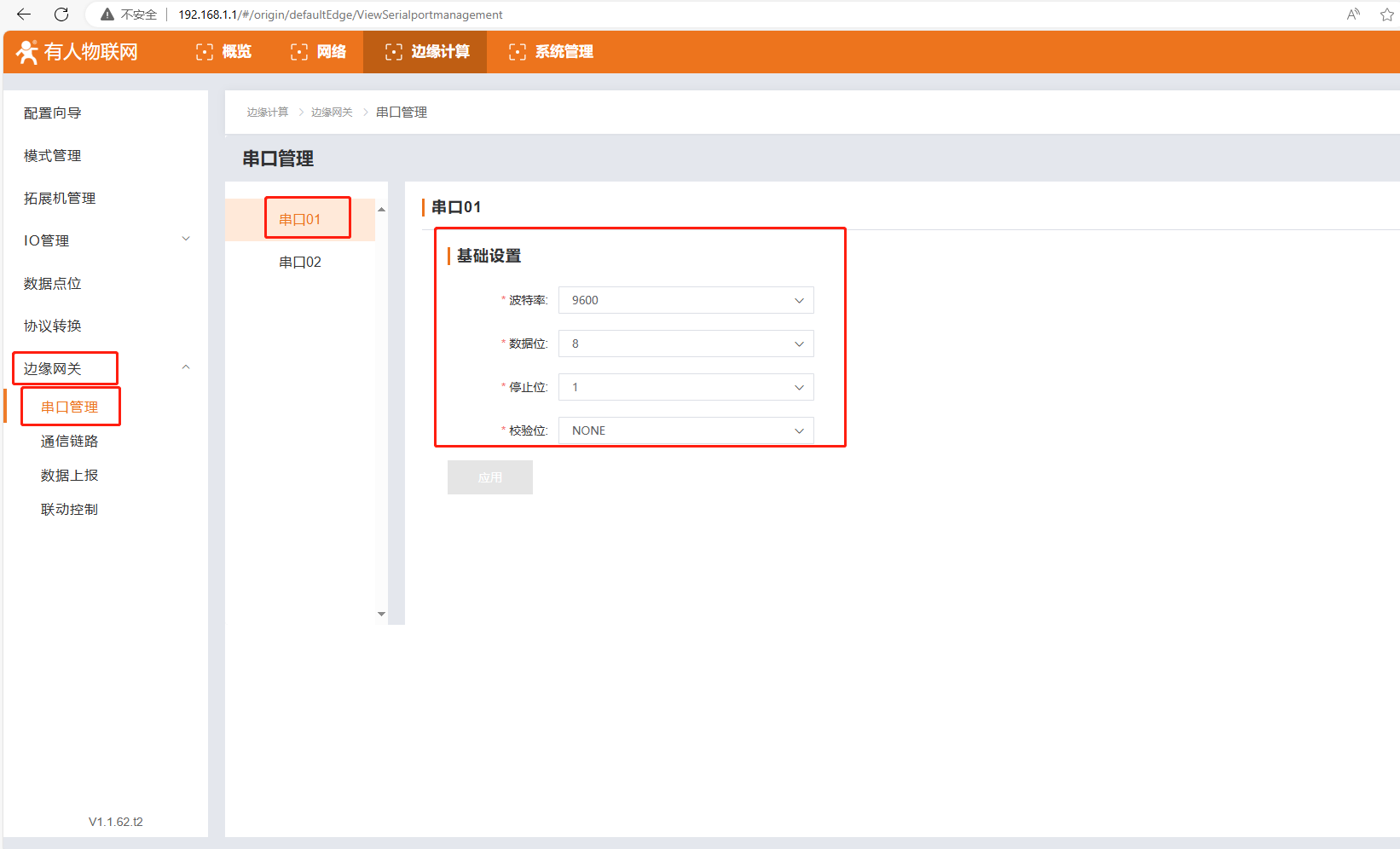

3、边缘网关：串口管理--串口01设置
串口01，基础设置，波特率9600，数据位,8，停止位1，校验位NONE。
实际应用，串口参数需要和所接485设备的串口参数一致，如果修改USR-M300串口参数之后，点击应用。

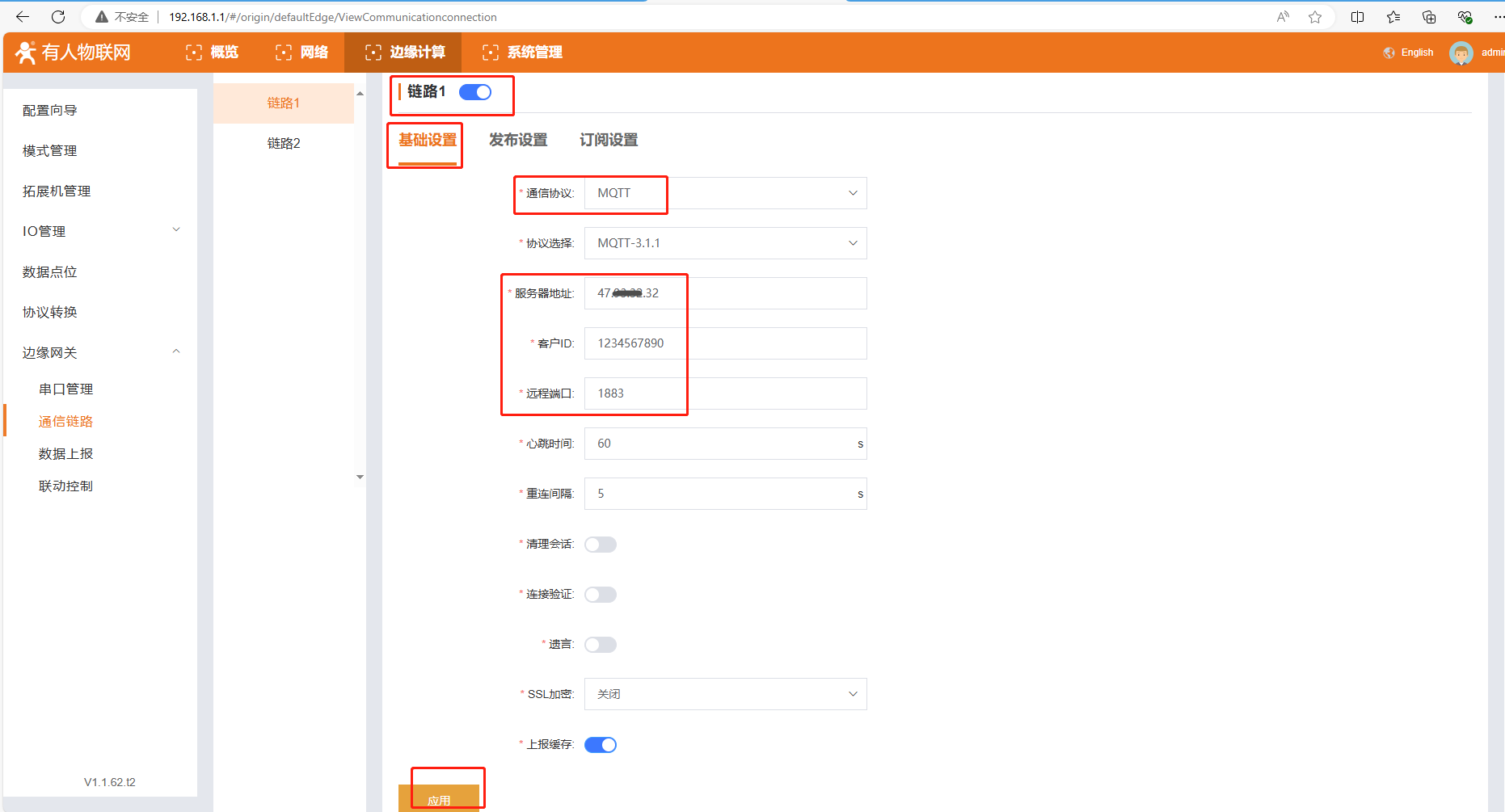

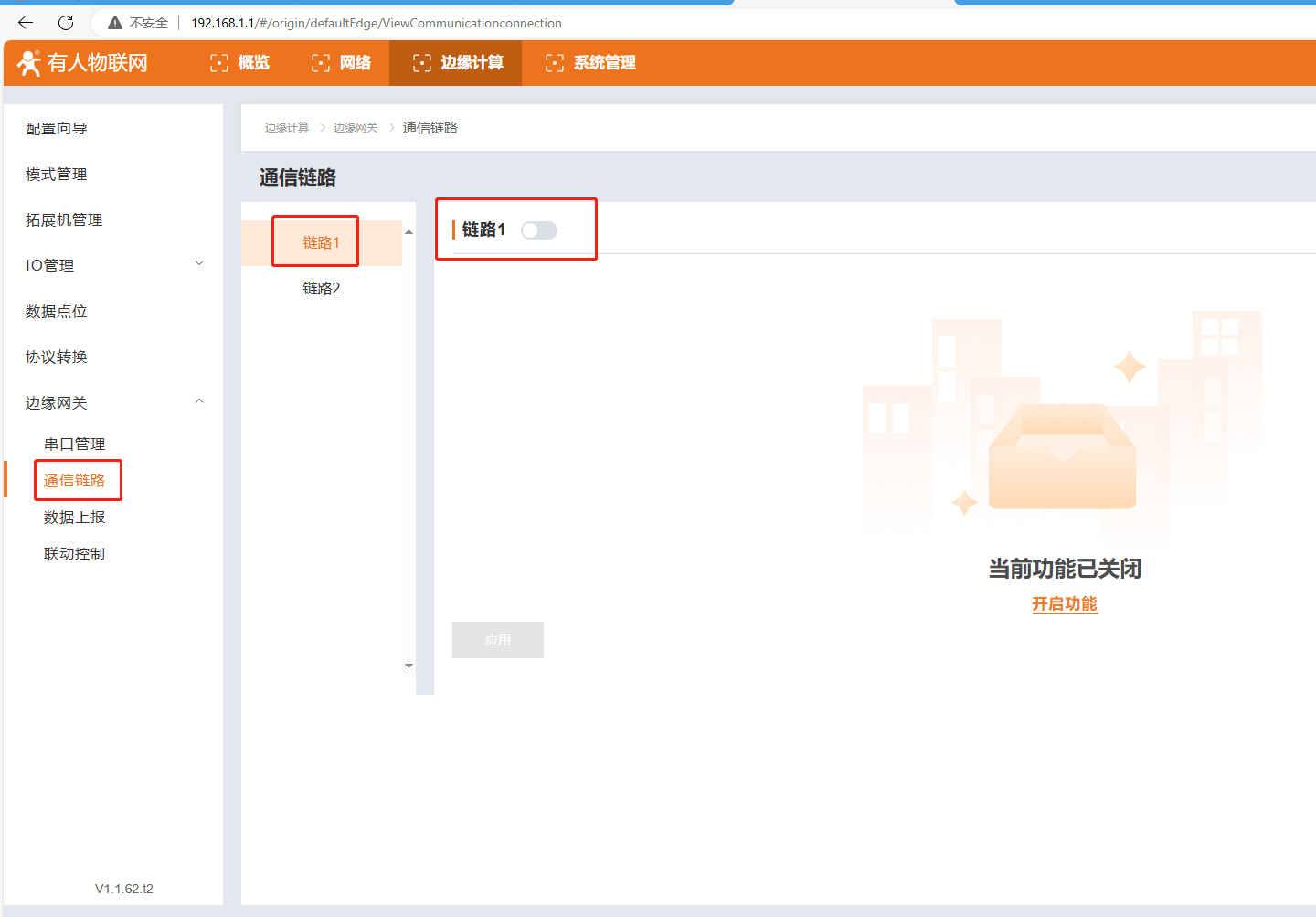

4、边缘网关：通信链路--链路1--MQTT参数设置
（1）点击链路1，打开链路1开关。
（2）基础设置
通信协议：MQTT
协议选择：MQTT-3.1.1
服务器地址：填USR-M300 连接的MQTT服务器地址IP
客户ID：自定义填1234567890，避免和其他连接MQTT服务器的客户端ID重复冲突。
远程端口：填USR-M300 连接的MQTT服务器的端口
其他参数保持默认。
点击应用。

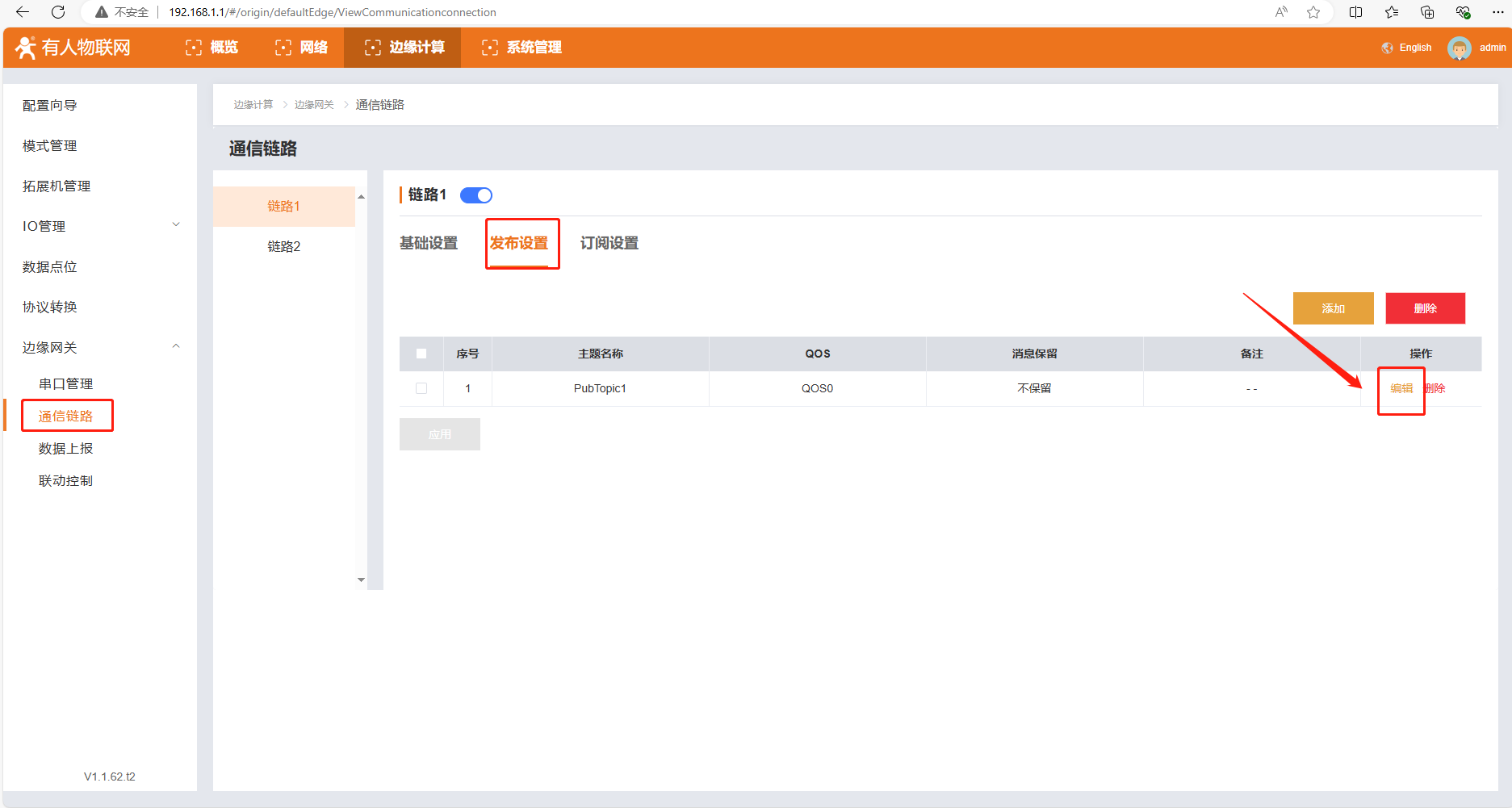

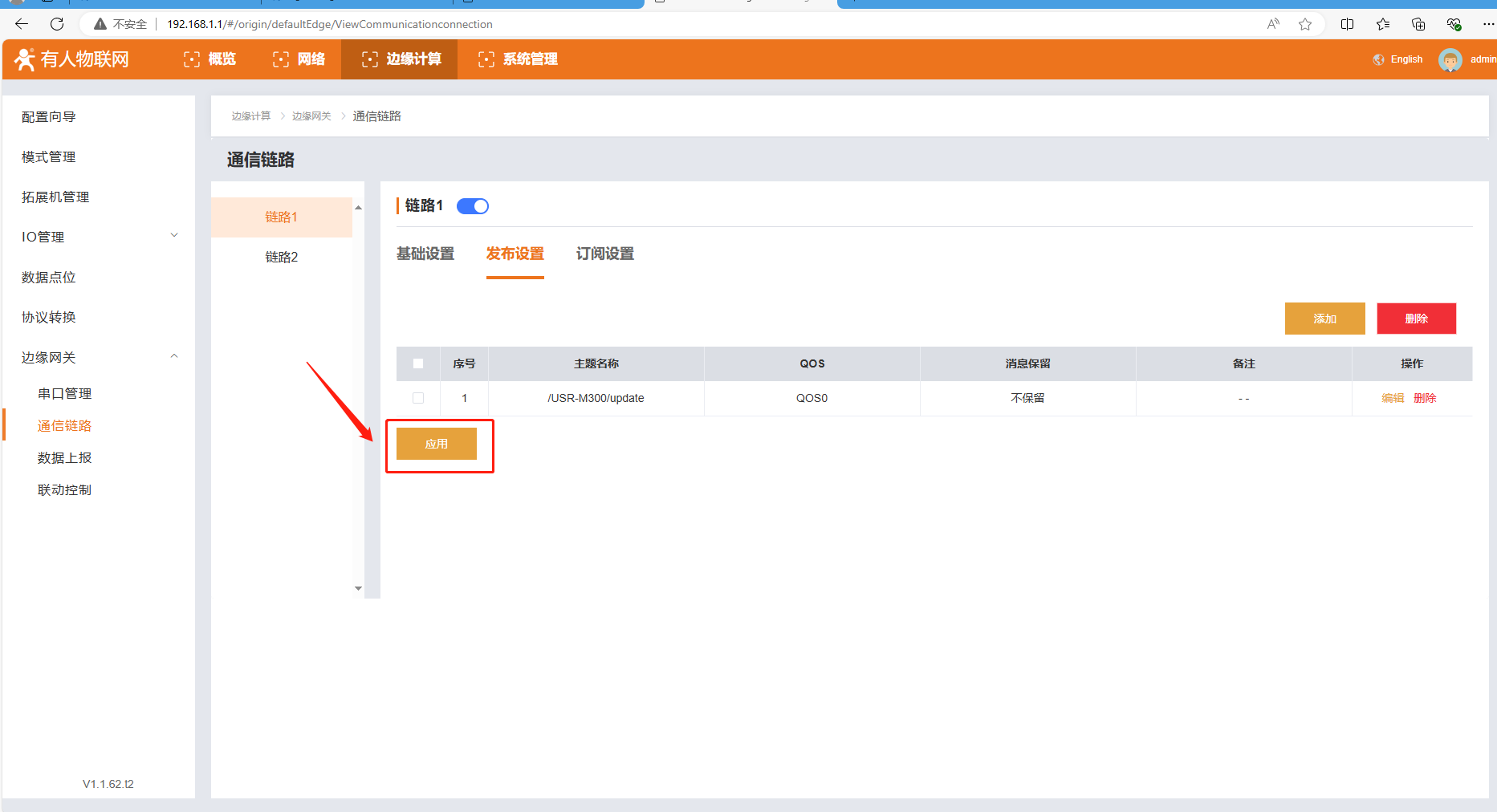

（3）发布设置
点击发布设置，点击编辑，主题名称填/USR-M300/update
QOS：选择QOS0，点击确定，点击应用。

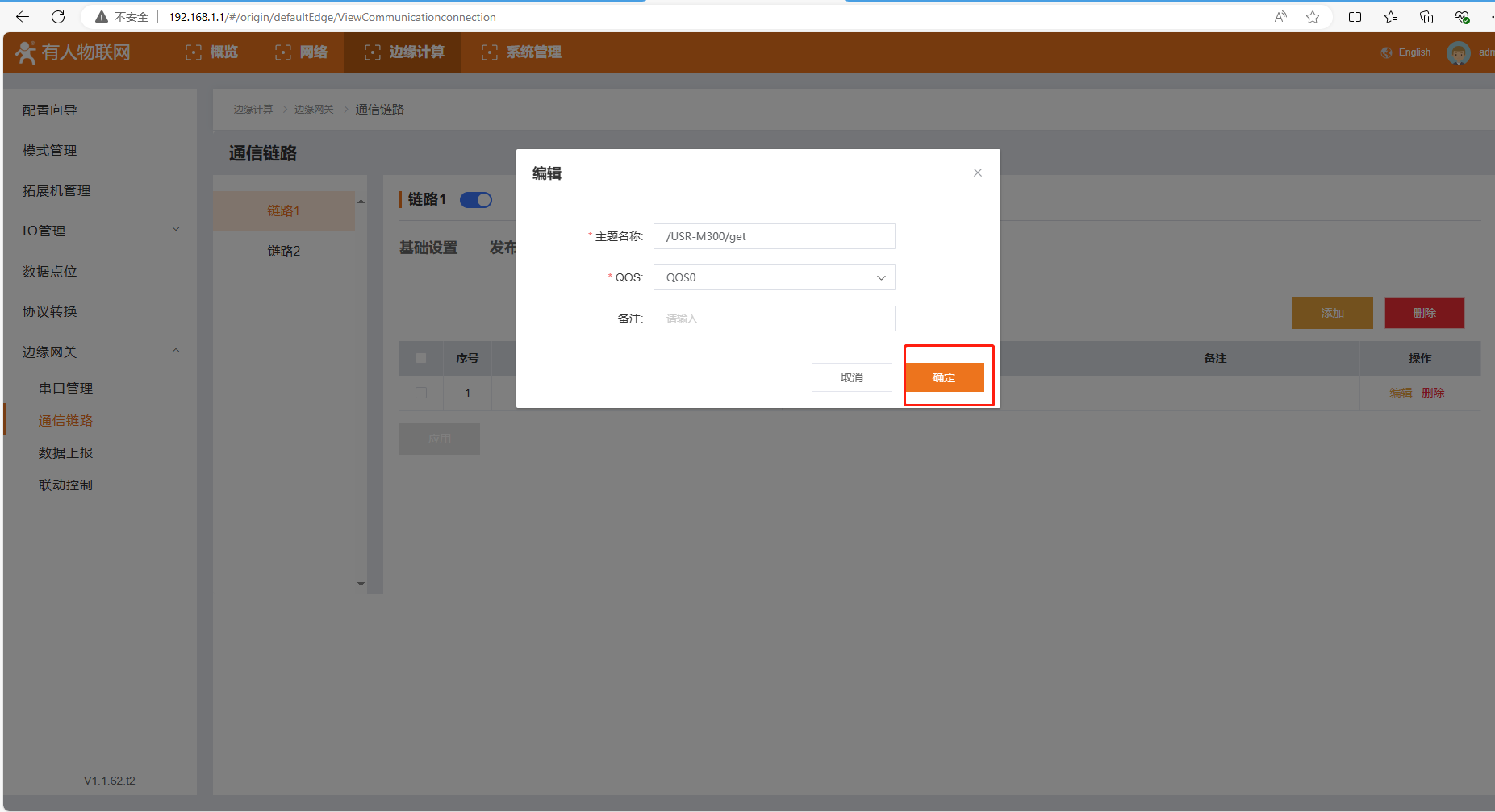

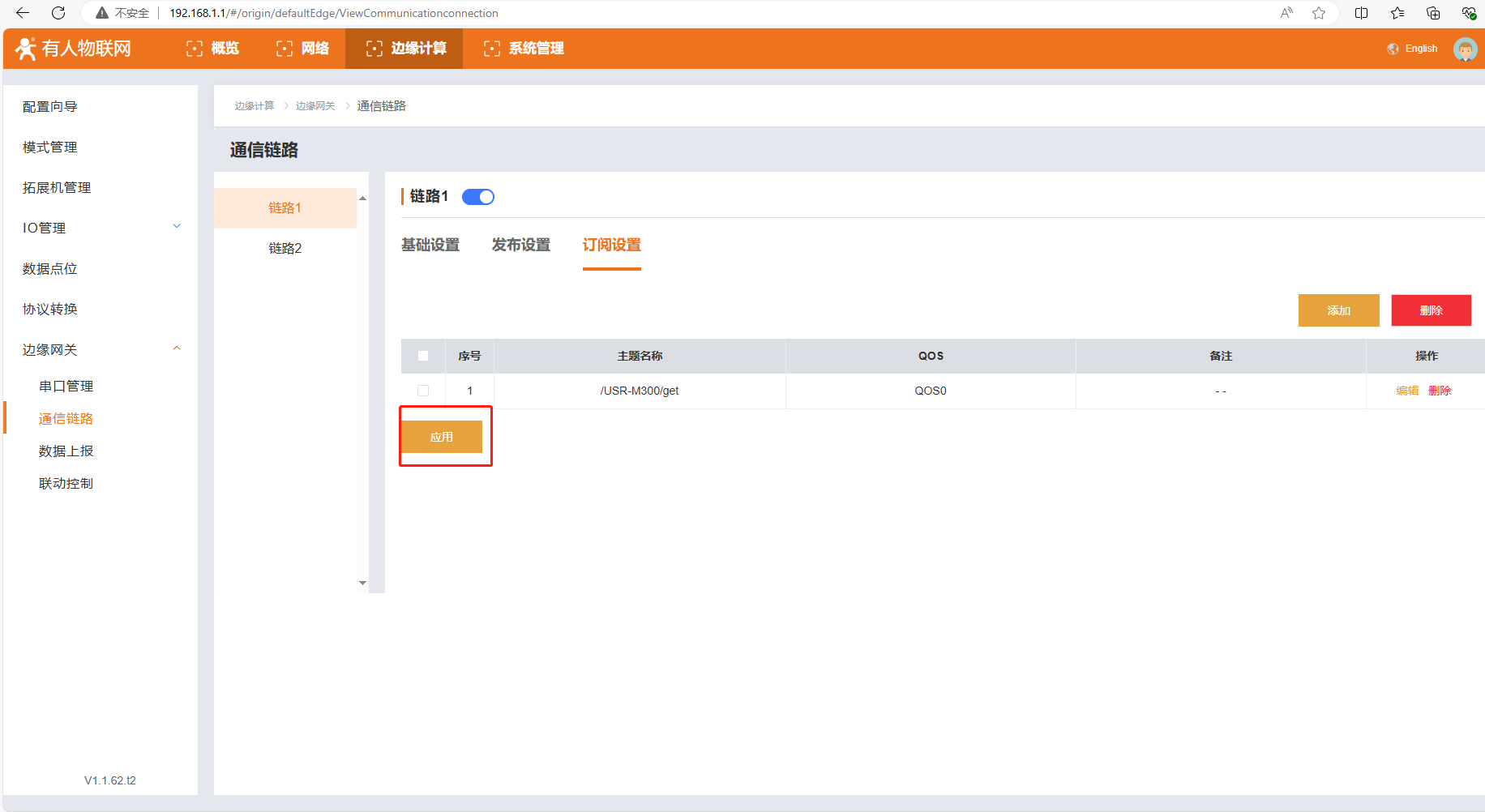

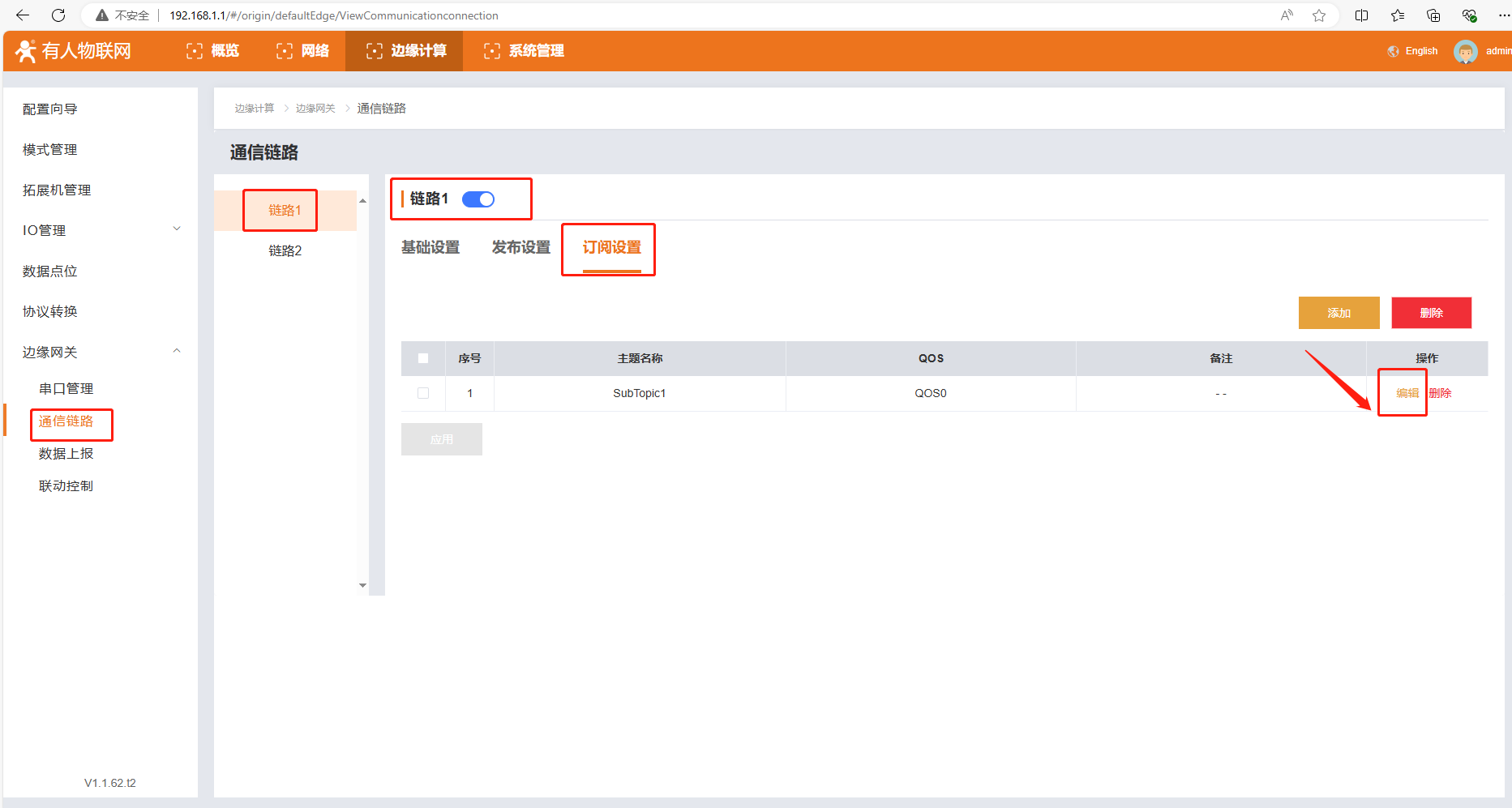

（4）订阅设置
点击订阅设置，点击编辑，主题名称填/USR-M300/get
QOS：选择QOS0，点击确定，点击应用。

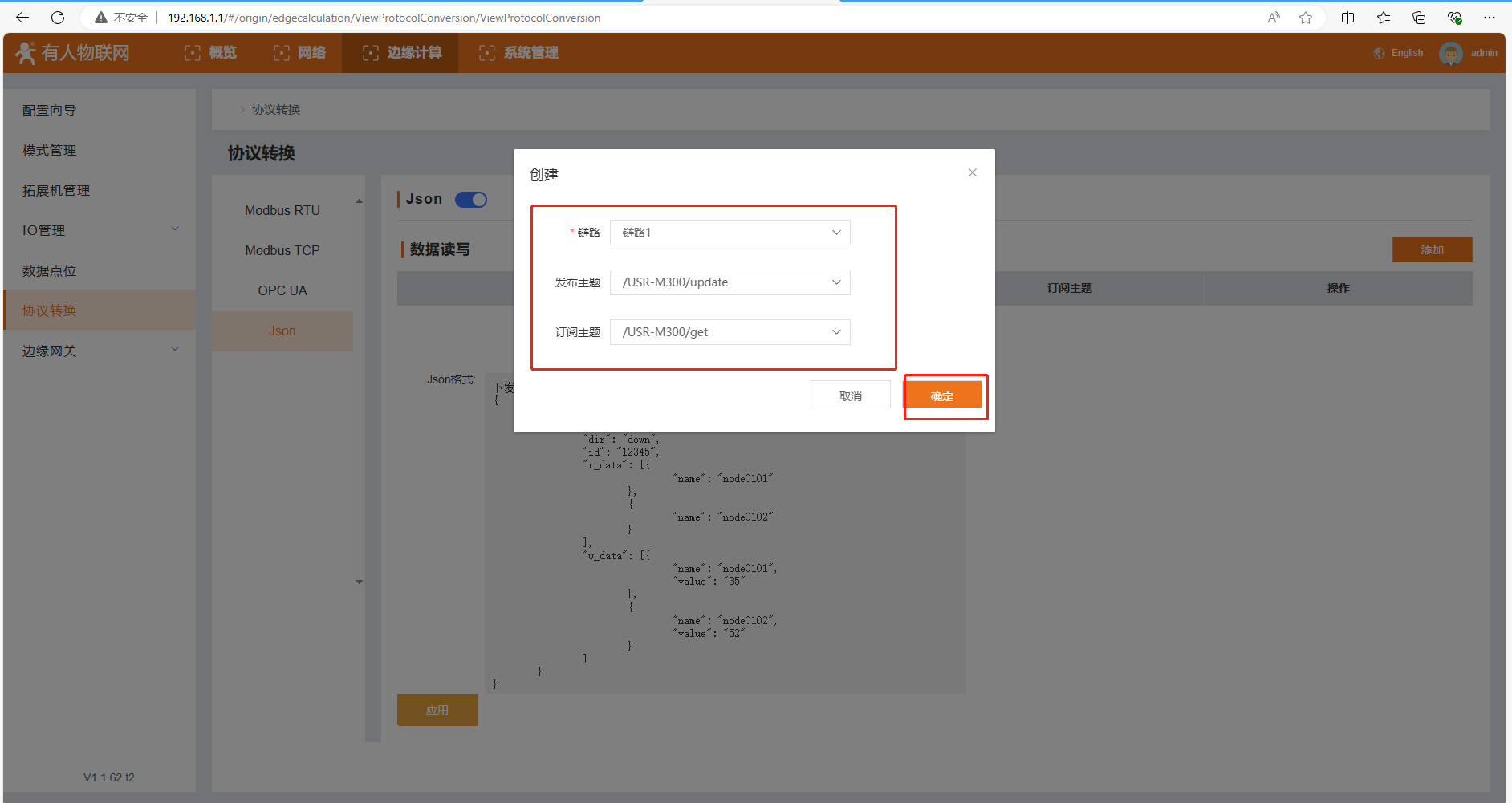

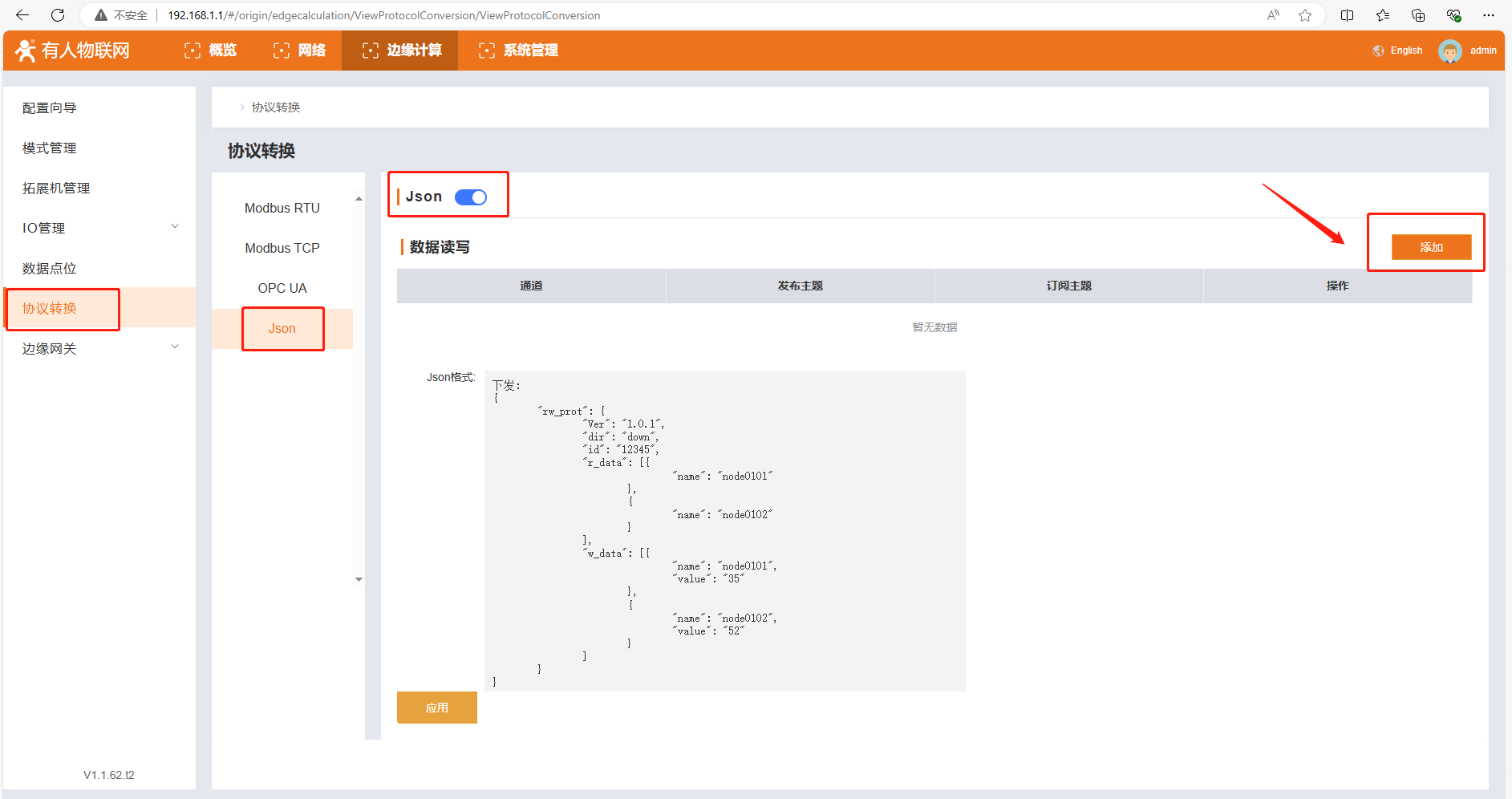

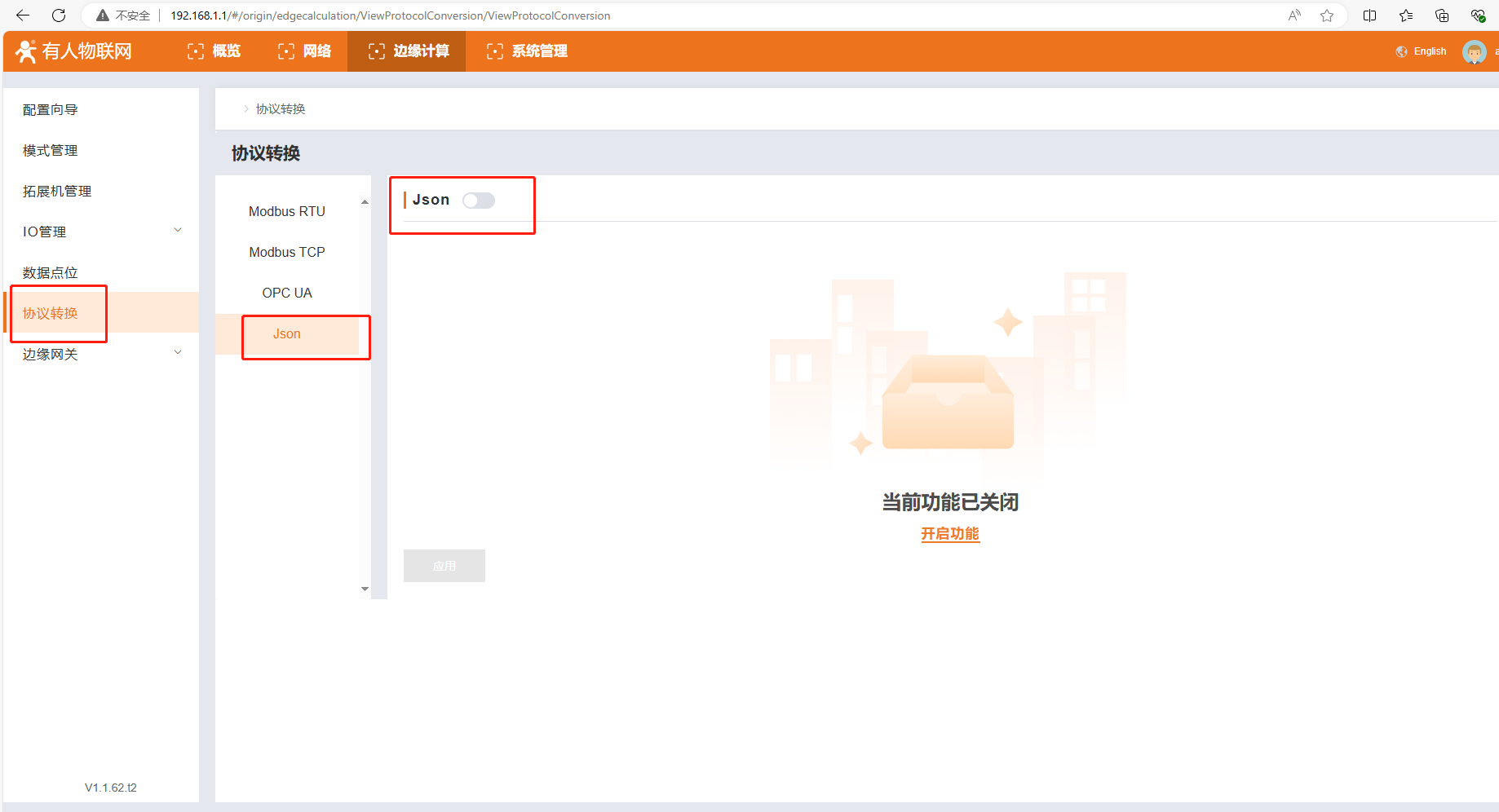

5、协议转换设置Json
（1）点击协议转换，点击Json,开启Json
（2）开启Json之后点击添加
（3）链路选择链路1，发布主题/USR-M300/update，订阅主题/USR-M300/get

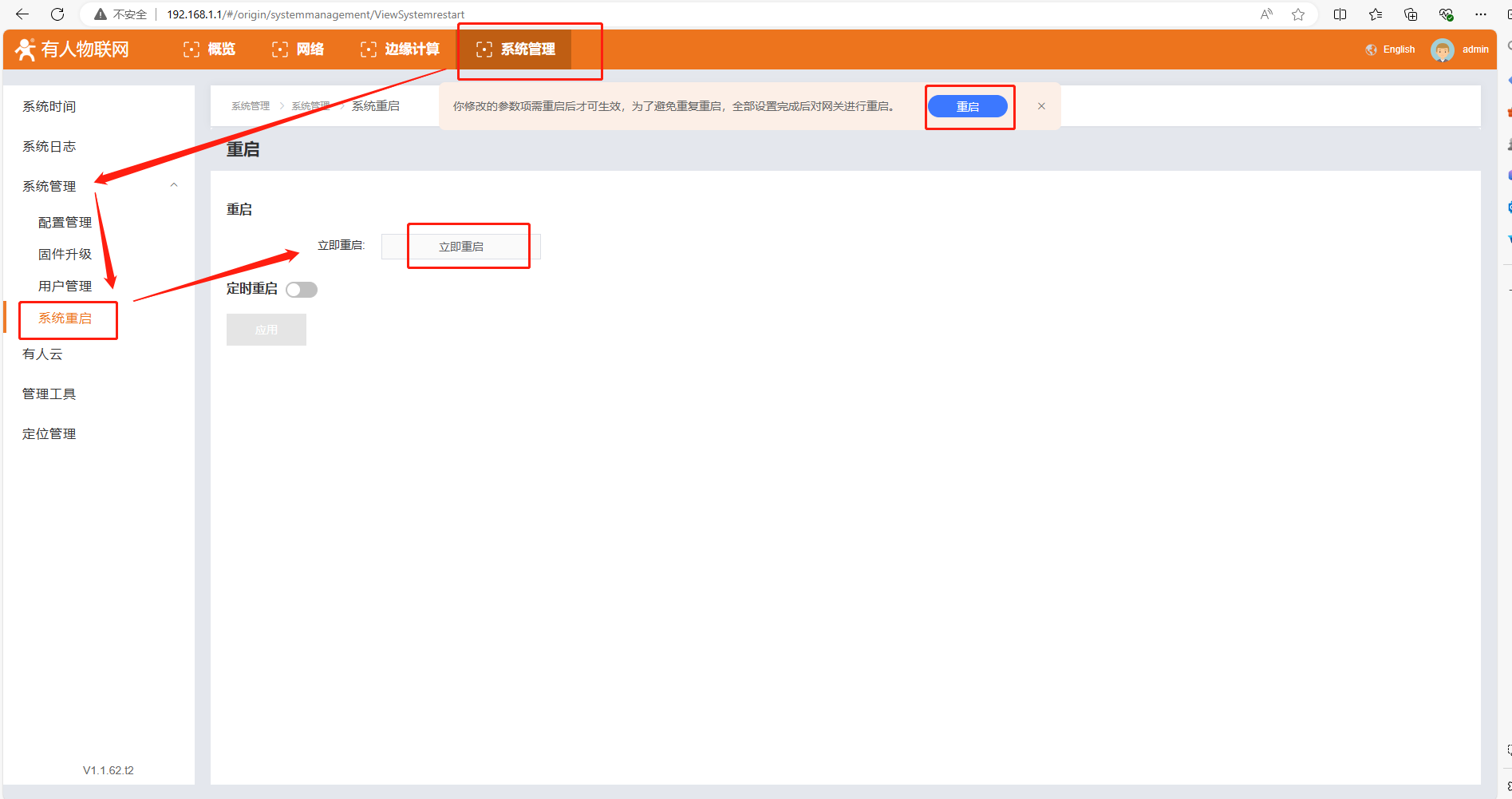

6、最后网页点击重启，等待USR-M300重启完成。
四、MQTTfx软件设置

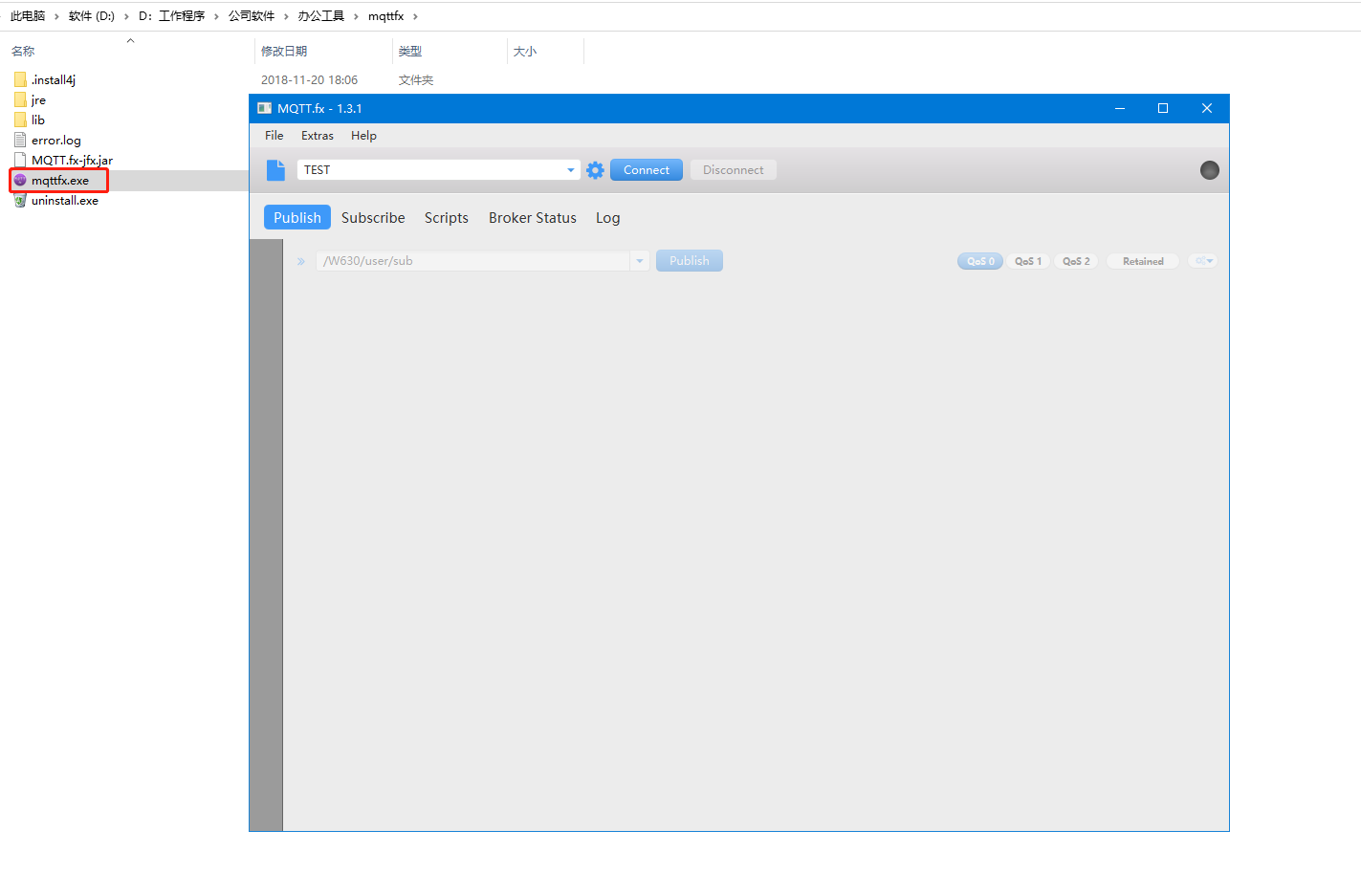

1、打开MQTTfx软件

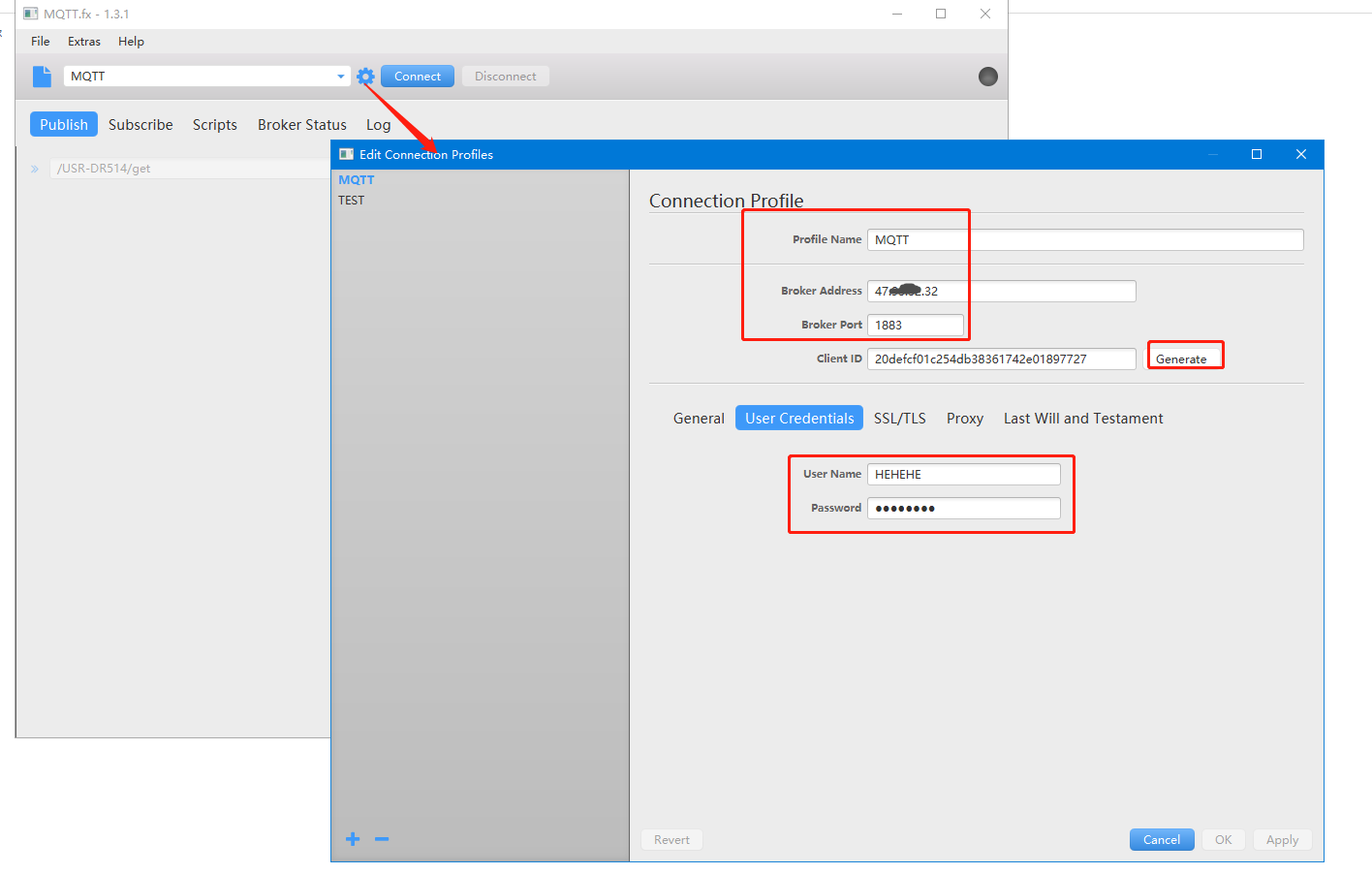

2、建一个新的配置文件做另一个MQTT客户端
（1）配置文件名自定义用MQTT
（2）服务器地址填和USR-M300连接的同一个MQTT服务器地址
（3）端口填MQTT服务器端口1883
（4）Client ID（客户端ID）可以点击后面的Generate自动创建，注意和USR-M300的客户端ID不要一样，如果相同会冲突。
（5）点击User Credentials，User NAME输入MQTT服务器的用户名，Password输入MQTT服务器的密码。
（6）所有参数设置完成之后，点击Apply应用。

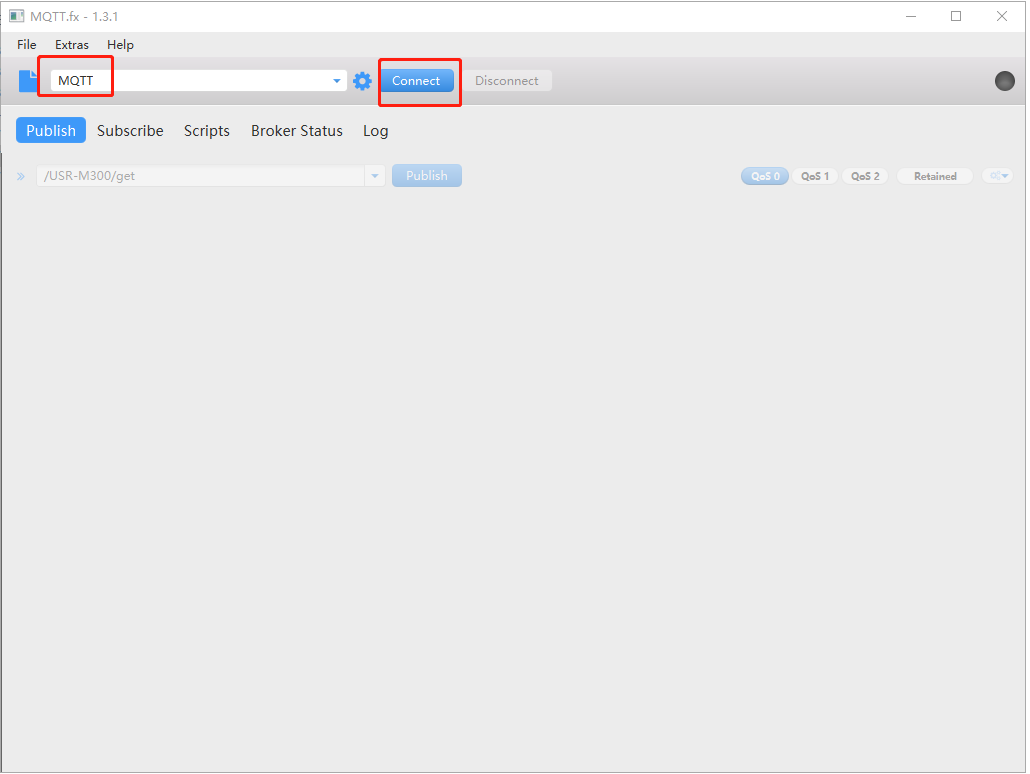

3、MQTT.fx软件选择新建的客户端MQTT，点击Connect连接
五、MQTT服务器JSON下发控制DO

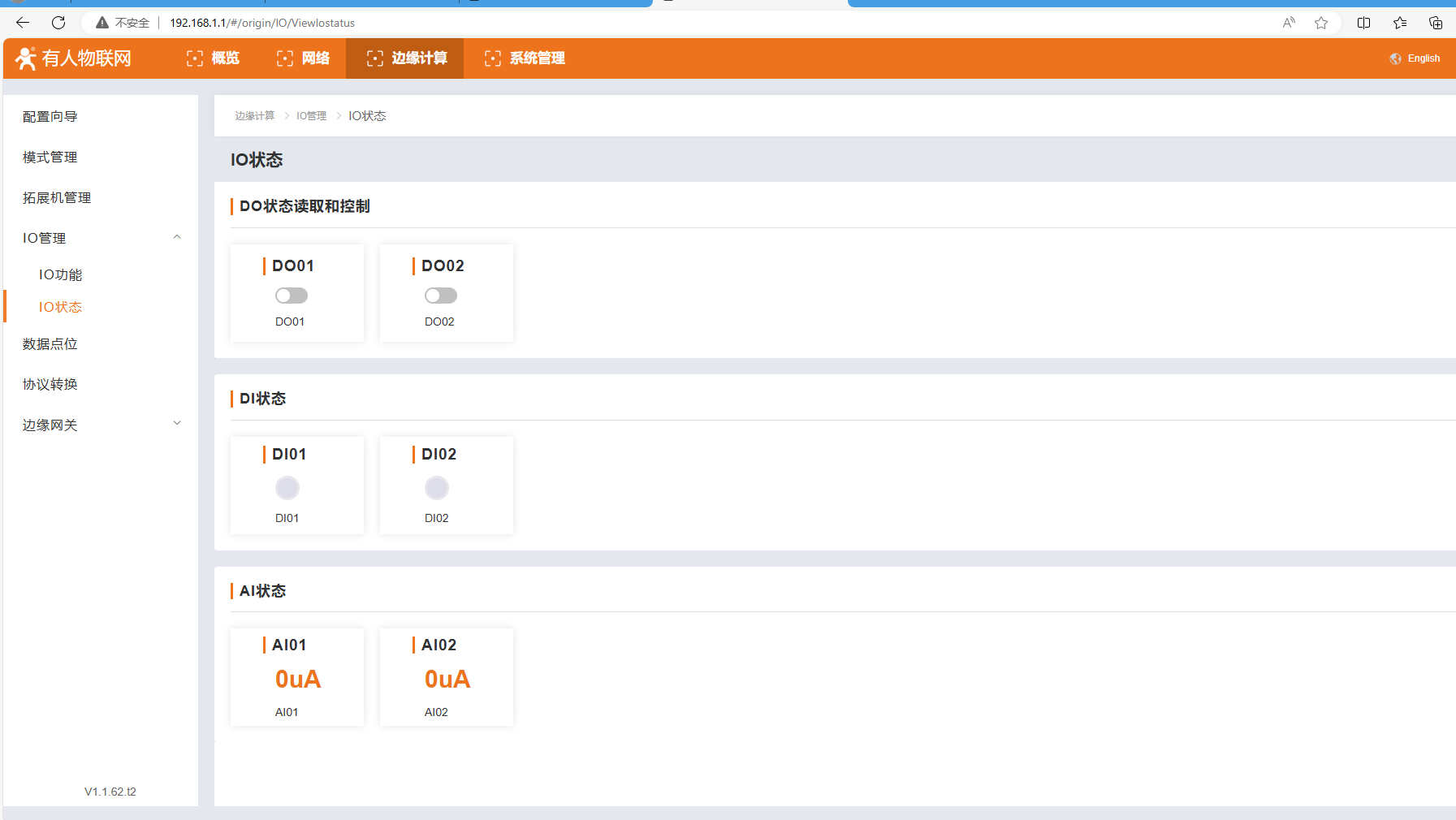

登陆USR-M300网页，IO管理，IO状态，可以查看DO01、DO02的状态。
备注：2路DO，3 线制，默认常闭点（NC）闭合，常开点（NO）断开。
1、MQTT服务器JSON下发控制DO断开
（1）MQTT服务器JSON下发控制DO1、DO2断开

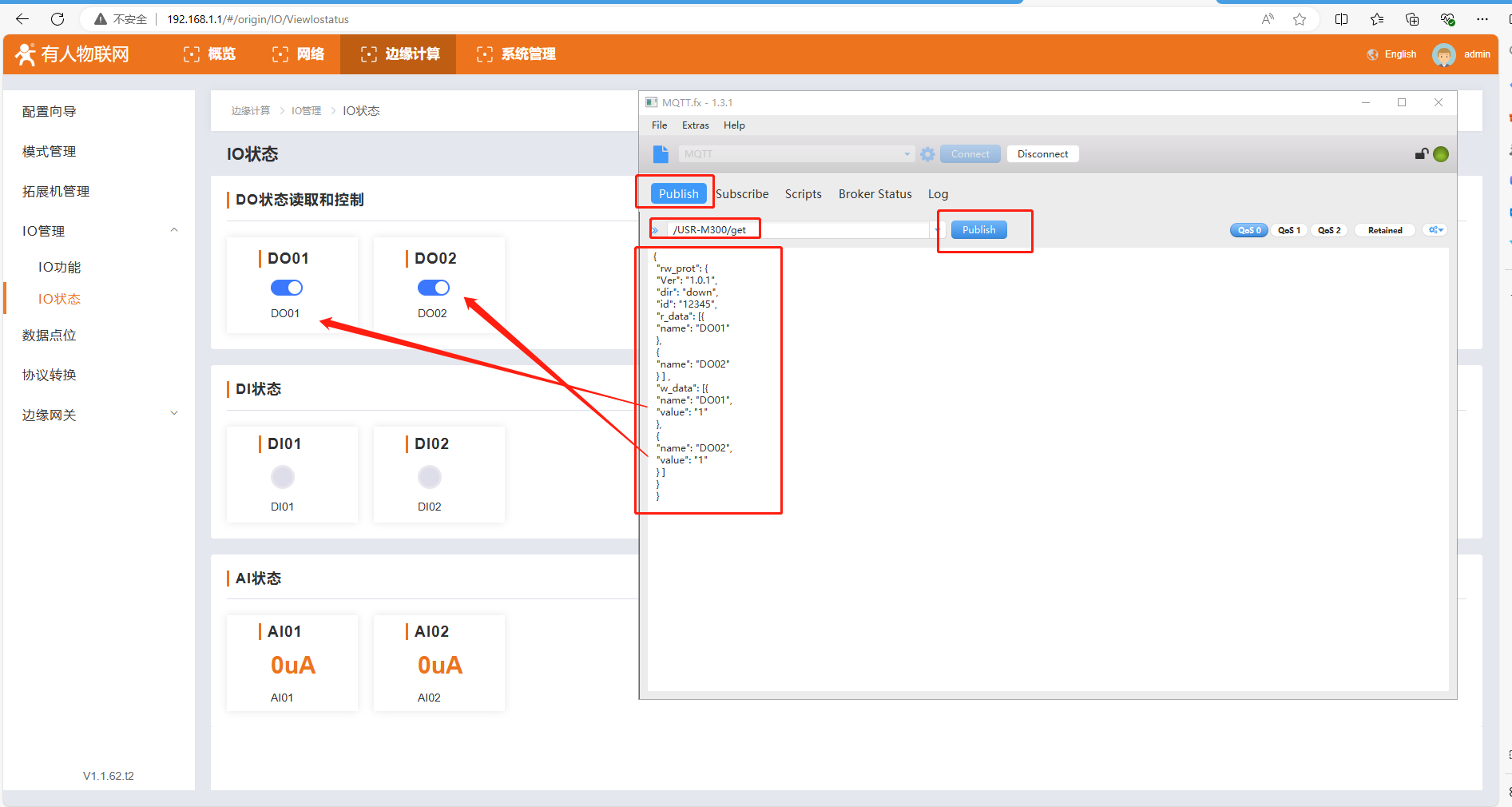

MQTTfx软件，点击Publish，输入主题/USR-M300/get，
发送区按照格式输入下发JSON格式命令，写DO01参数1，写DO02参数1，控制DO断开。
{
"rw_prot": {
"Ver": "1.0.1",
"dir": "down",
"id": "12345",
"r_data": [{
"name": "DO01"
},
{
"name": "DO02"
} ] ,
"w_data": [{
"name": "DO01",
"value": "1"
},
{
"name": "DO02",
"value": "1"
} ]
}
}

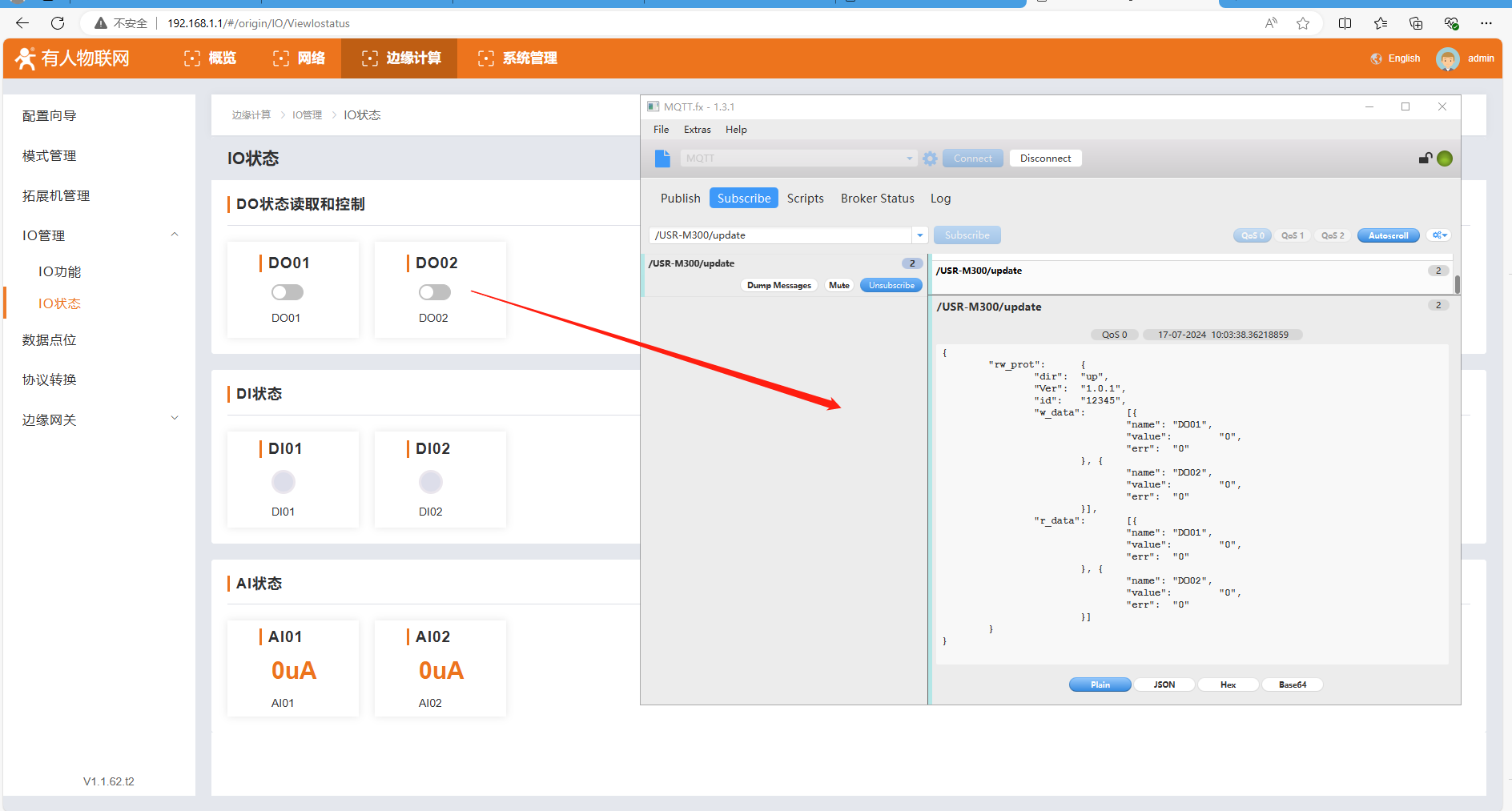

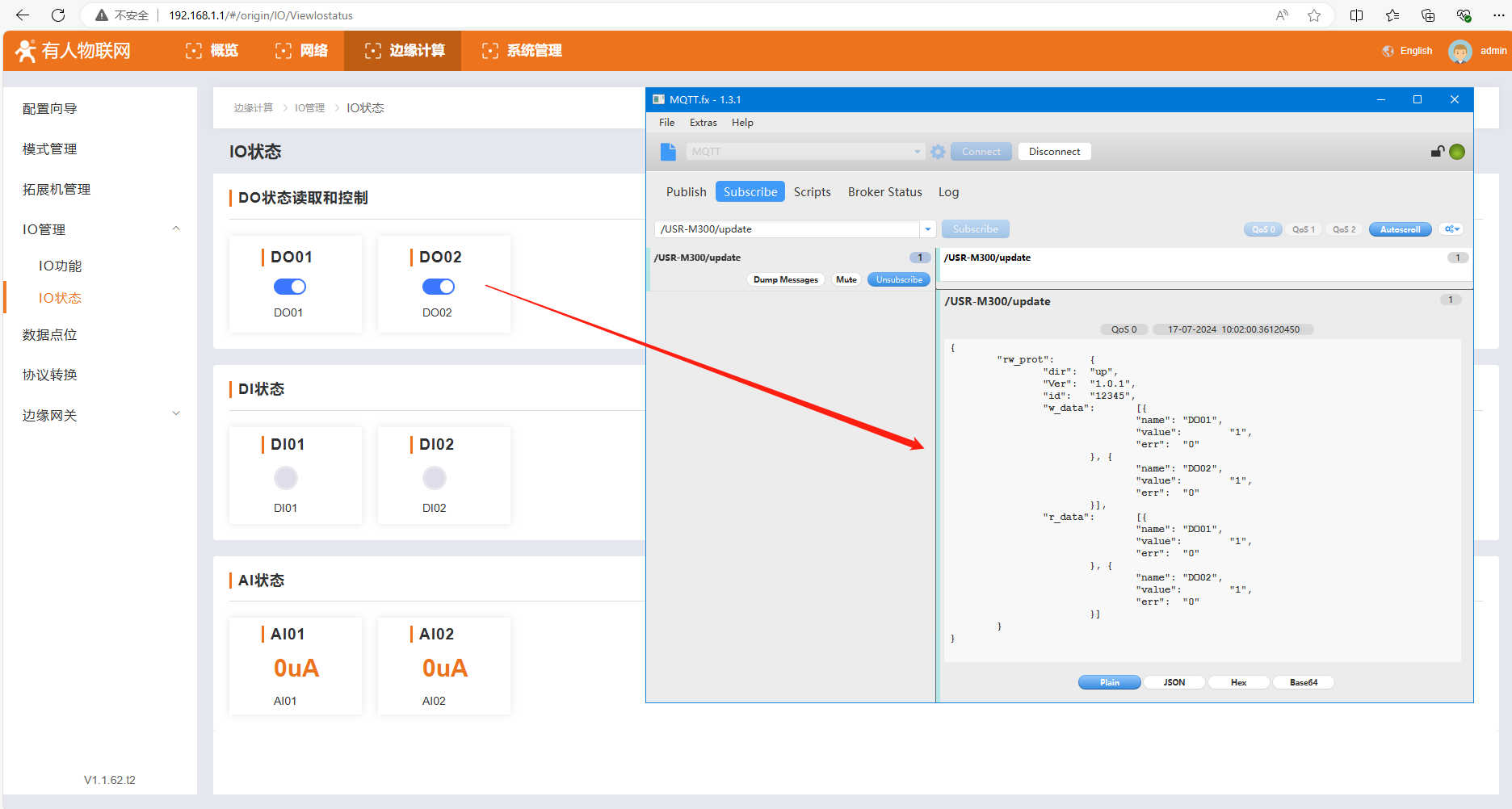

（2）MQTT服务器JSON下发控制DO1、DO2断开，MQTT服务器收到回复
MQTTfx软件，点击Subscribe，输入主题/USR-M300/update，点击主题后面的Subscribe接收回复数据。
回复JSON格式内容：
{
"rw_prot": {
"dir": "up",
"Ver": "1.0.1",
"id": "12345",
"w_data": [{
"name": "DO01",
"value": "1",
"err": "0"
}, {
"name": "DO02",
"value": "1",
"err": "0"
}],
"r_data": [{
"name": "DO01",
"value": "1",
"err": "0"
}, {
"name": "DO02",
"value": "1",
"err": "0"
}]
}
}
2、MQTT服务器JSON下发控制DO闭合
（1）MQTT服务器JSON下发控制DO1、DO2闭合

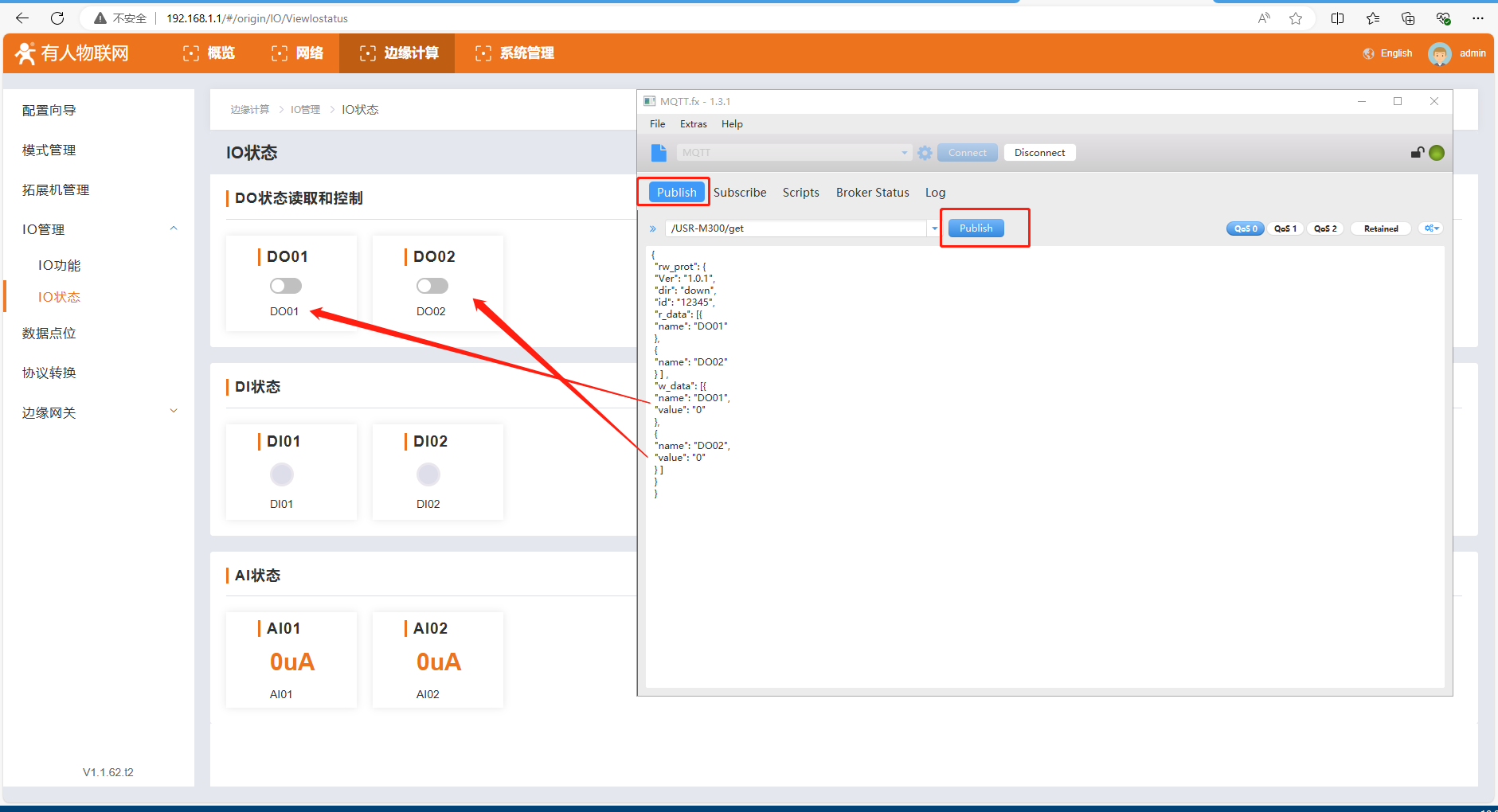

MQTTfx软件，点击Publish，输入主题/USR-M300/get，
发送区按照格式输入下发JSON格式命令，写DO01参数0，写DO02参数0，控制DO闭合。
{
"rw_prot": {
"Ver": "1.0.1",
"dir": "down",
"id": "12345",
"r_data": [{
"name": "DO01"
},
{
"name": "DO02"
} ] ,
"w_data": [{
"name": "DO01",
"value": "0"
},
{
"name": "DO02",
"value": "0"
} ]
}
}
（2）MQTT服务器JSON下发控制DO1、DO2闭合，MQTT服务器收到回复
MQTTfx软件，点击Subscribe，输入主题/USR-M300/update，点击主题后面的Subscribe接收回复数据。
回复JSON格式内容：
{
"rw_prot": {
"dir": "up",
"Ver": "1.0.1",
"id": "12345",
"w_data": [{
"name": "DO01",
"value": "0",
"err": "0"
}, {
"name": "DO02",
"value": "0",
"err": "0"
}],
"r_data": [{
"name": "DO01",
"value": "0",
"err": "0"
}, {
"name": "DO02",
"value": "0",
"err": "0"
}]
}
}
编写人：金志方 编写日期：2024-07-17
审核人：金志方 审核日期：2024-07-17
订正版本：V1.0 订正内容：初稿
