USR-IO424-EWR 接485从机连接有人云（V6）云端轮询示例

一、资料下载

USR-IO424-EWR说明书：https://www.usr.cn/Download/886.html

USR-IO424-EWR 接线工艺说明书：https://www.usr.cn/Download/734.html

USR-IO424-EWR设置软件：https://www.usr.cn/Download/869.html

USR-IO424-EWR的485串口，如果有实际MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试有人云云端轮询采集从机数据功能。

如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-IO424-EWR 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

电脑 1台

2、硬件连接

USR-IO424-EWR 的485串口接USB-RS485串口线到电脑USB口，网口接有线网给网关供网，然后产品接12V电源适配器上电。

3、查看端口号

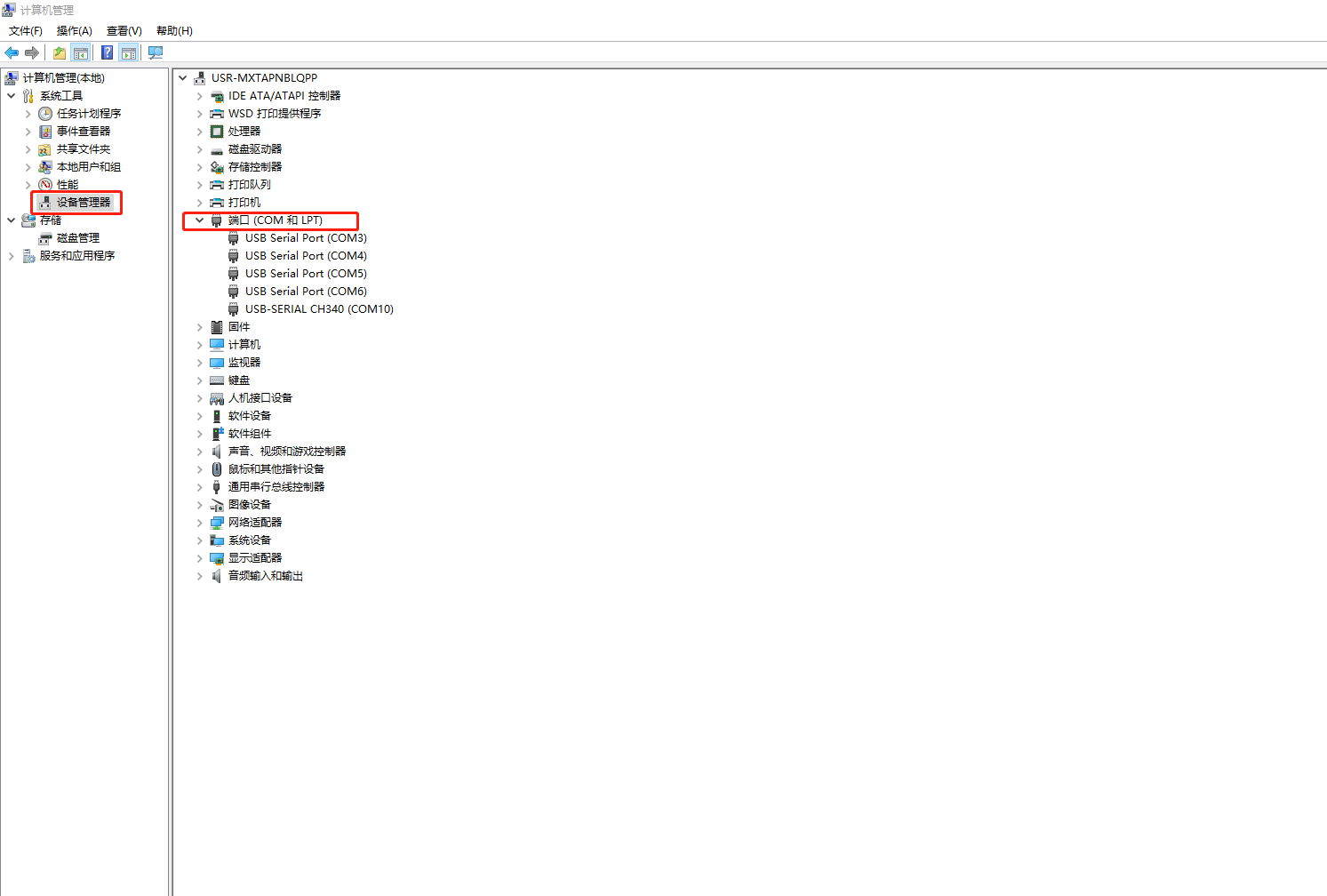

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-IO424-EWR的USB-RS485串口线COM口号，COM10。

三、有人云参数设置

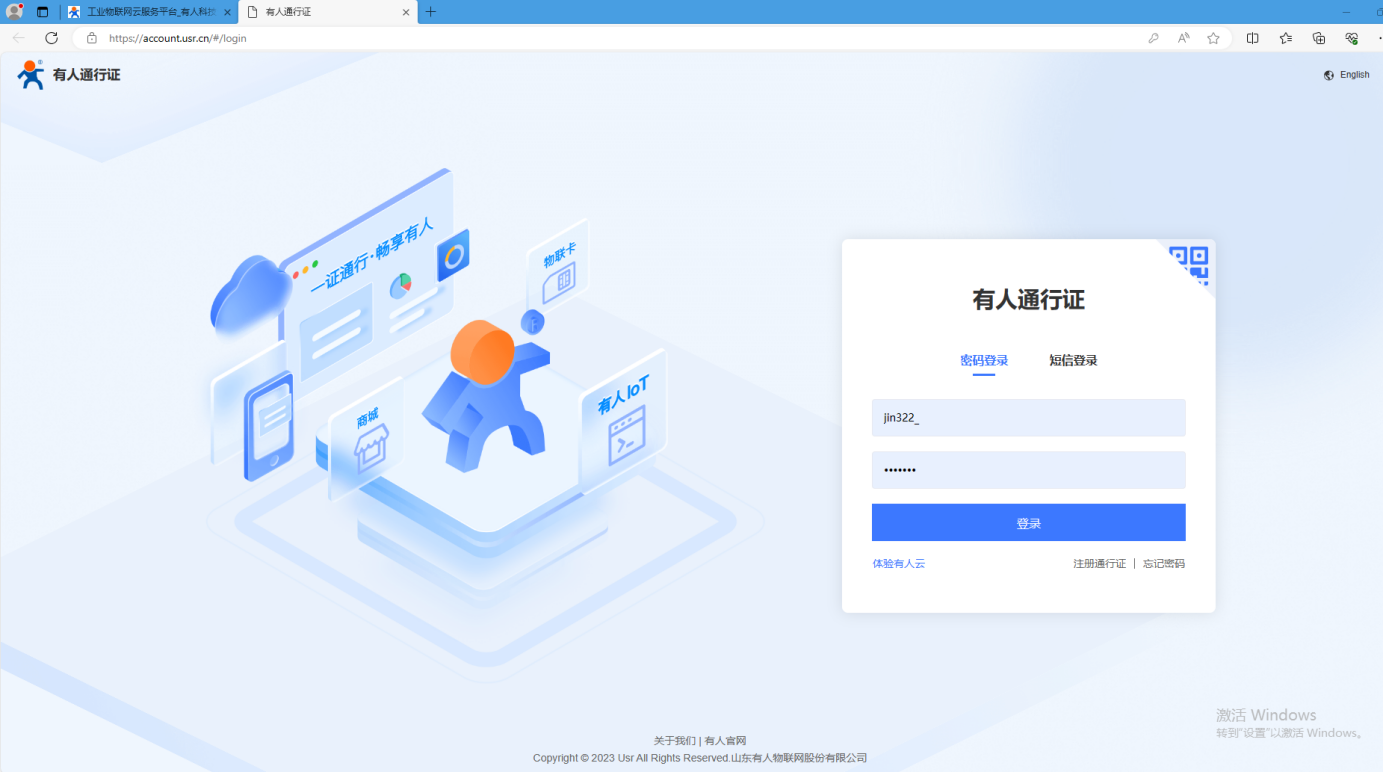

1、登录有人云账号

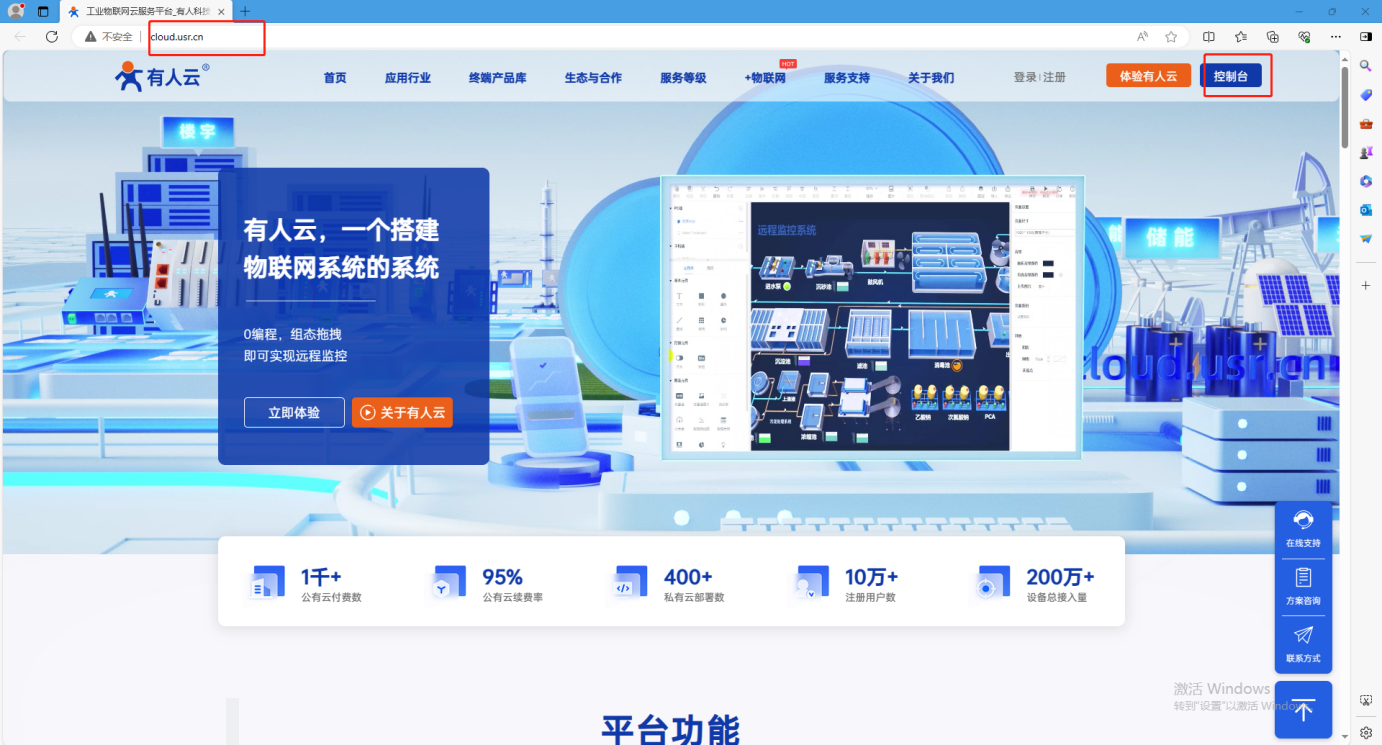

www.usr.cn 点击有人云跳转到登录页面。

2、添加USR-IO424-EWR网关

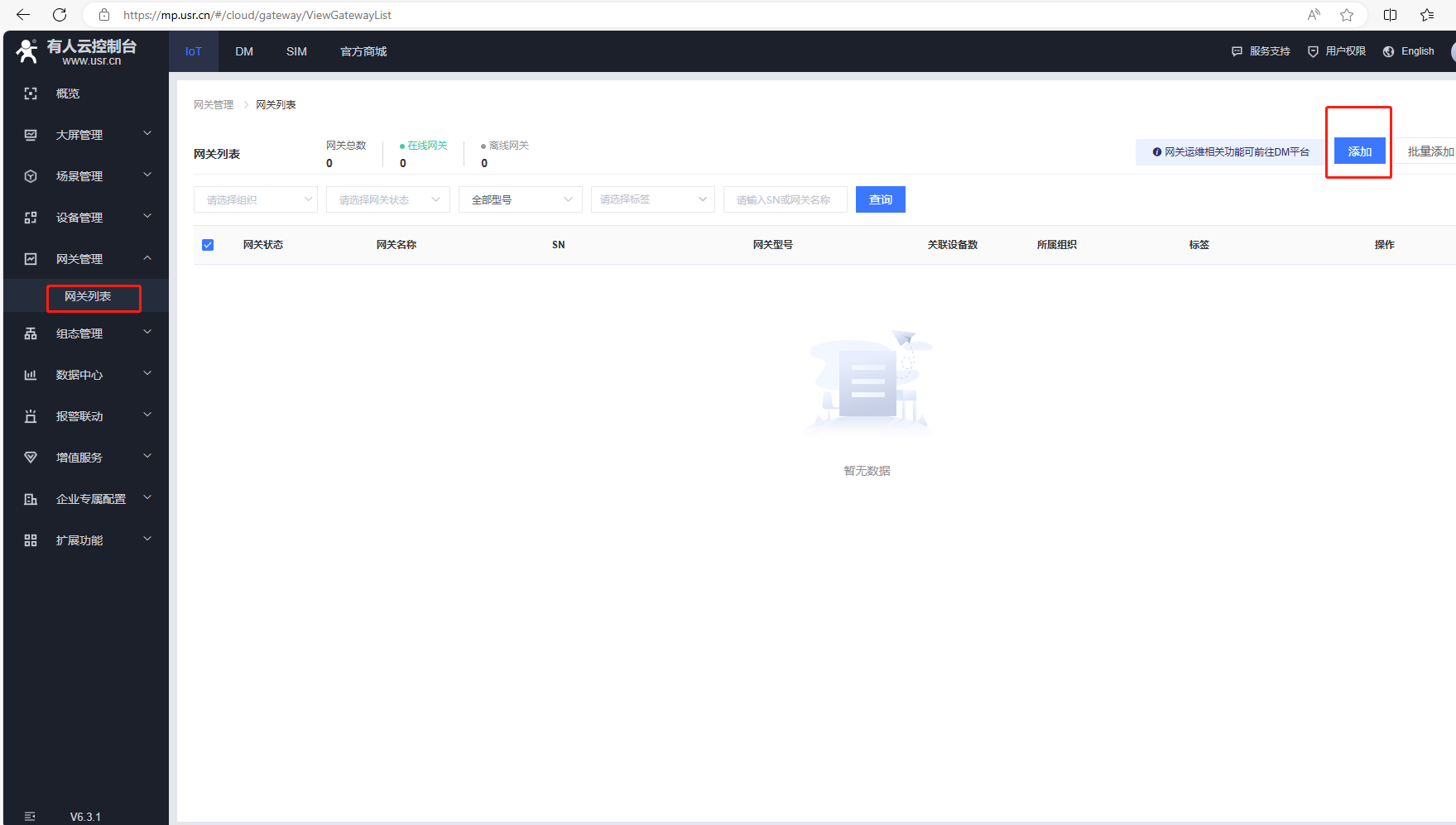

（1）点击网关管理，网关列表，点击添加，点击添加。

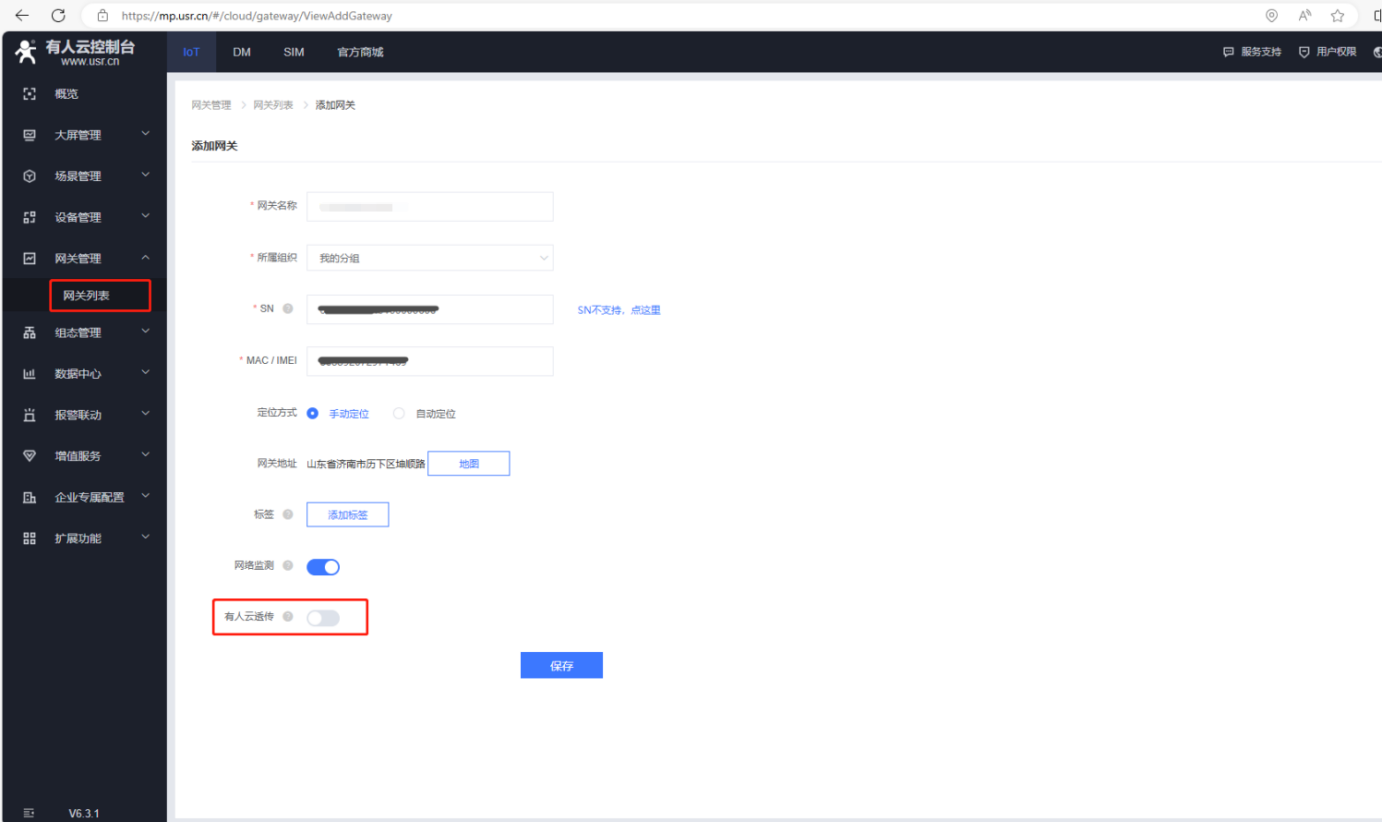

（2）USR-IO424-EWR查看产品标签，使用SN和IMEI在有人云上添加设备，用云端轮询时有人云透传需要关闭，最后点击保存。

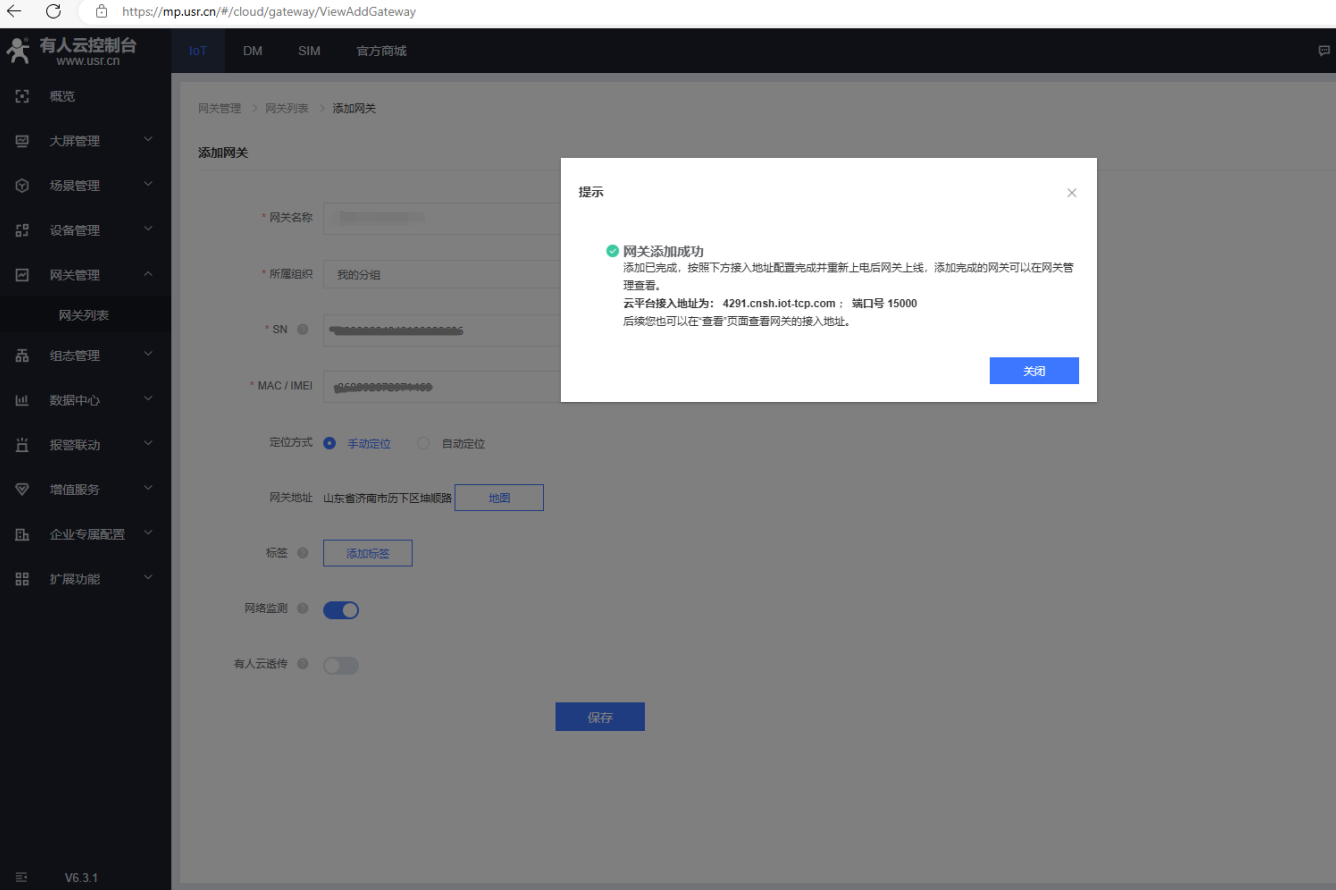

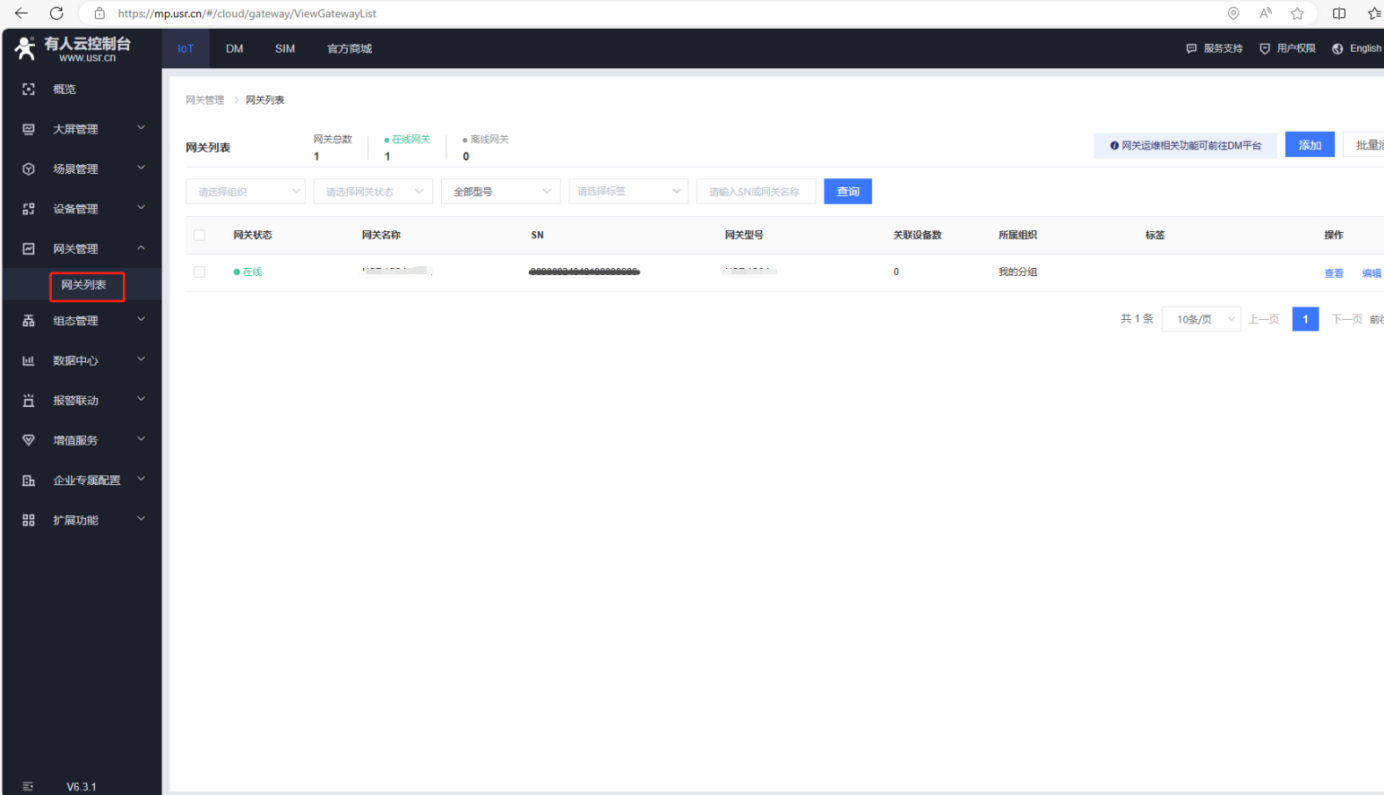

（3）添加完成，返回网关列表

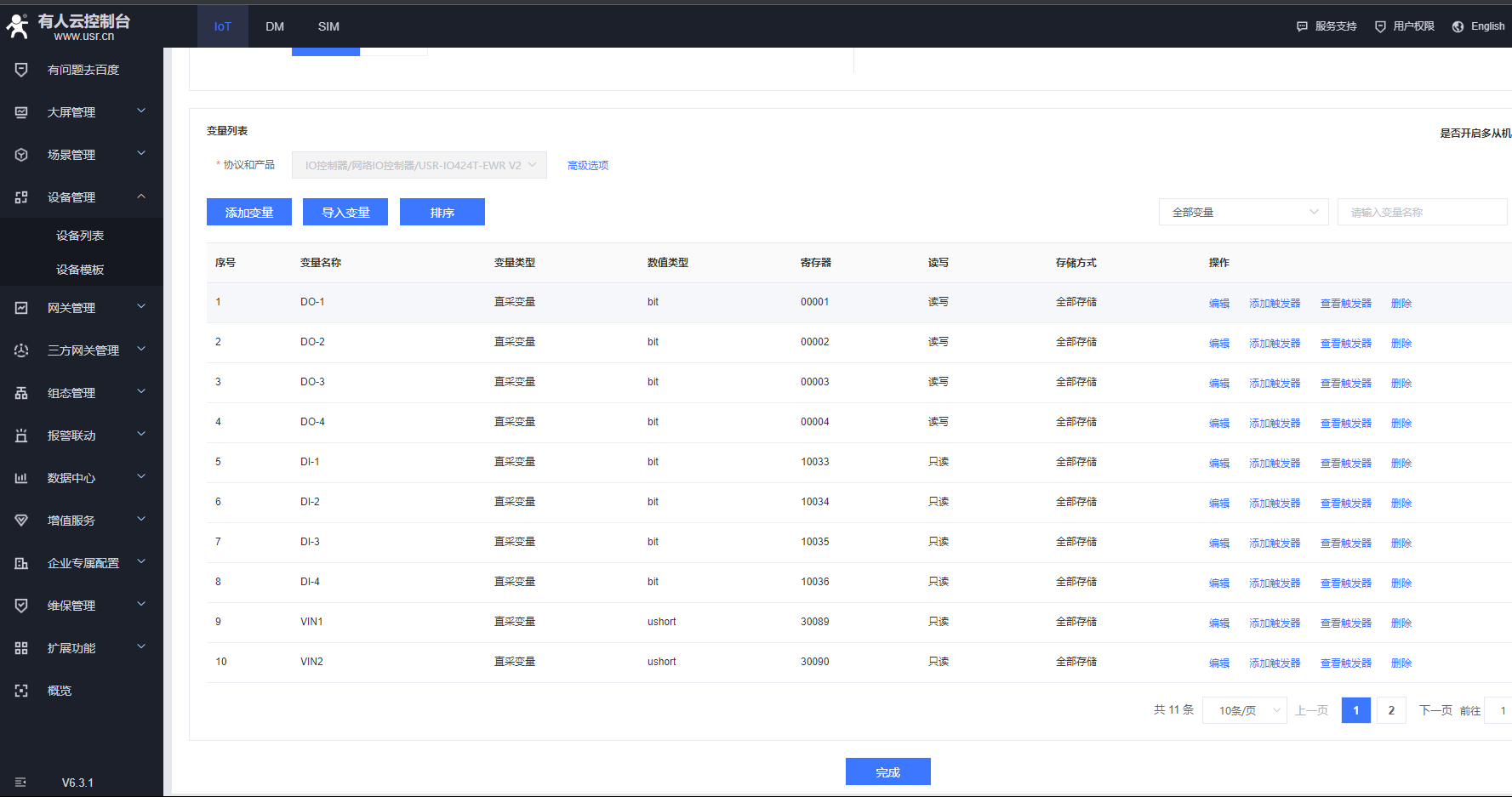

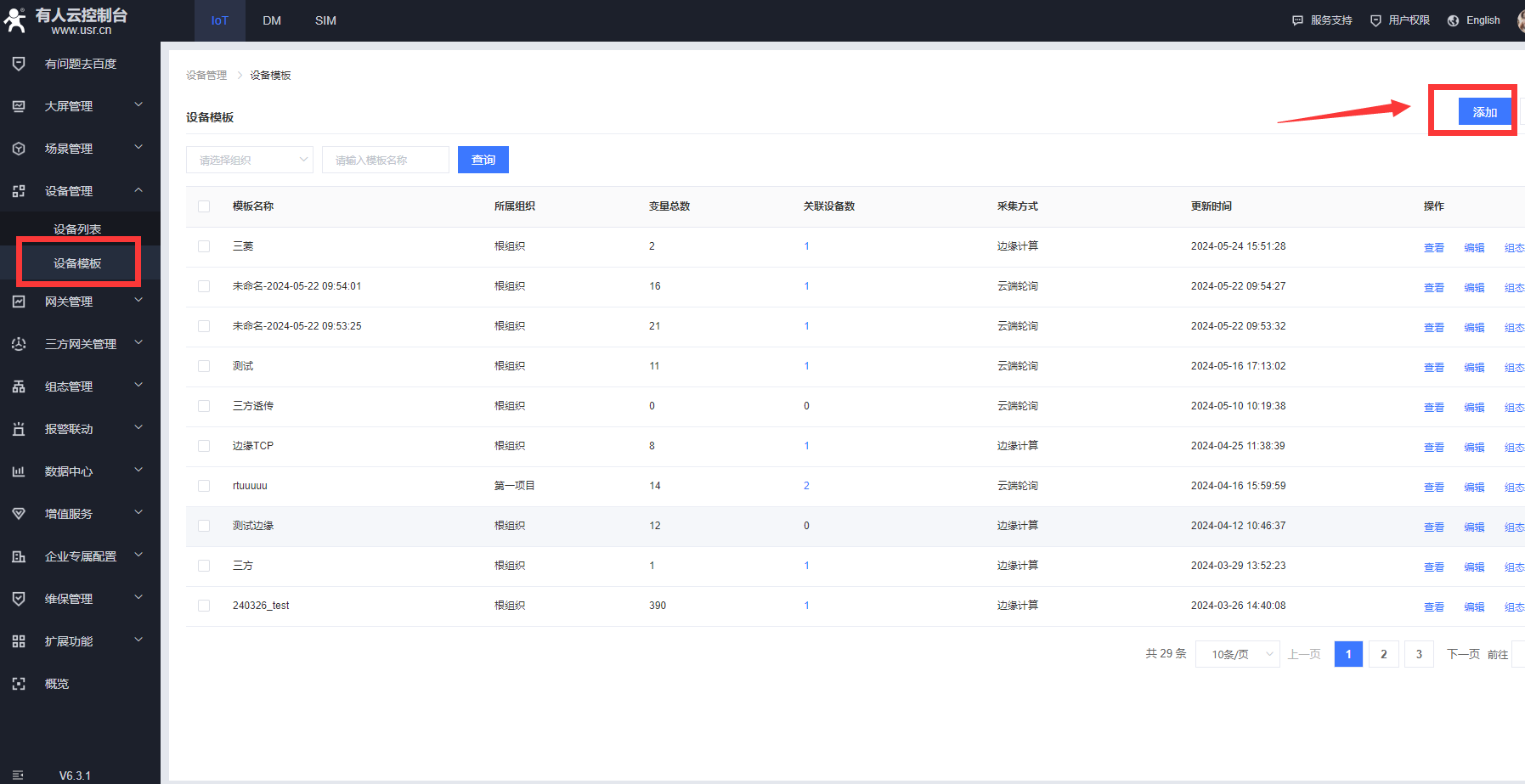

（4）添加网关IO点模板，输入设备名称，点击选择模板。

设备模板名称这里填测试。

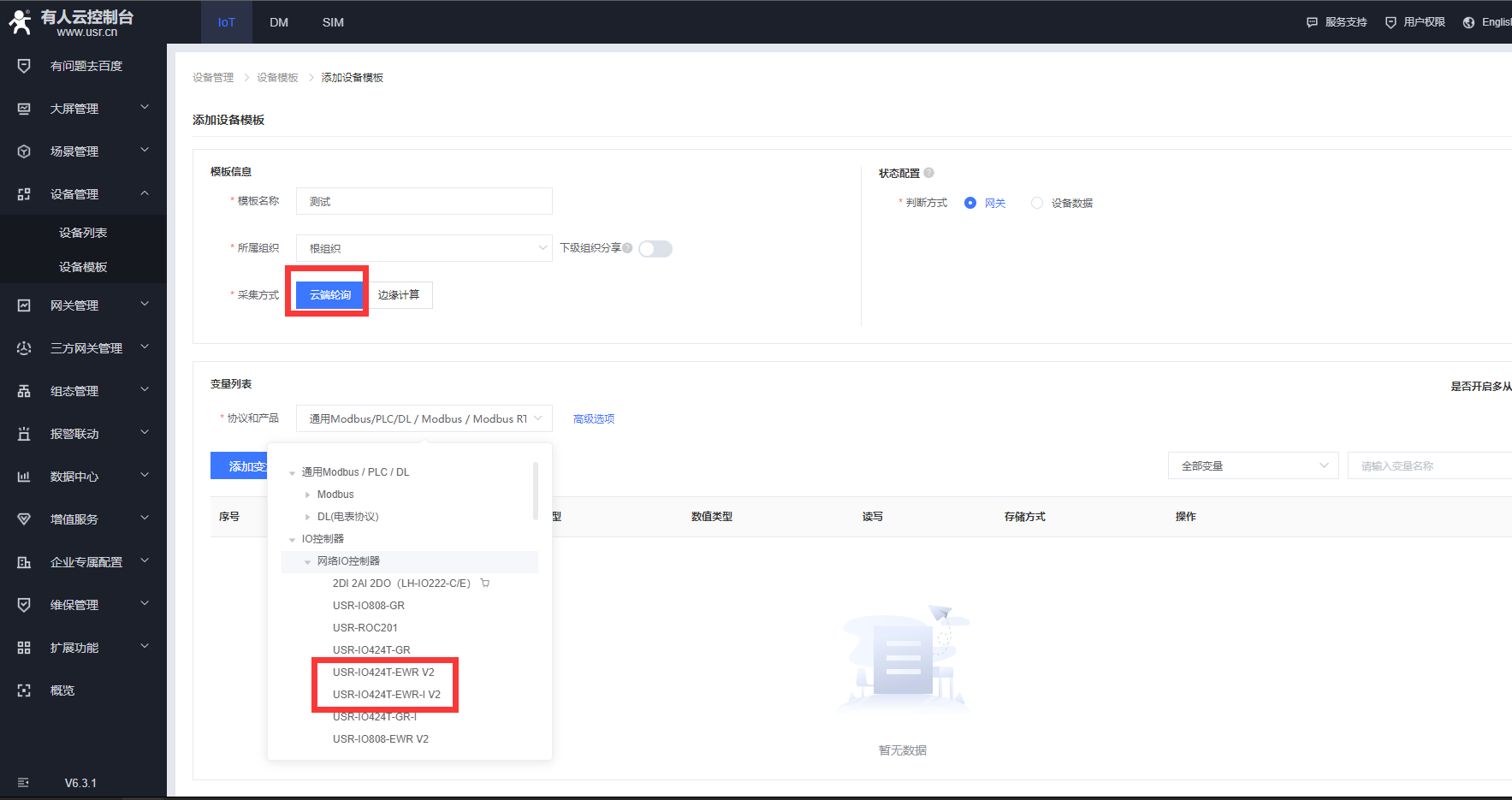

依次选择IO控制器，网络IO控制器，USR-IO424-EWR V2 （电流版电压版根据实际网关选择，网关白色标签可查看具体型号）

采集方式用云端。

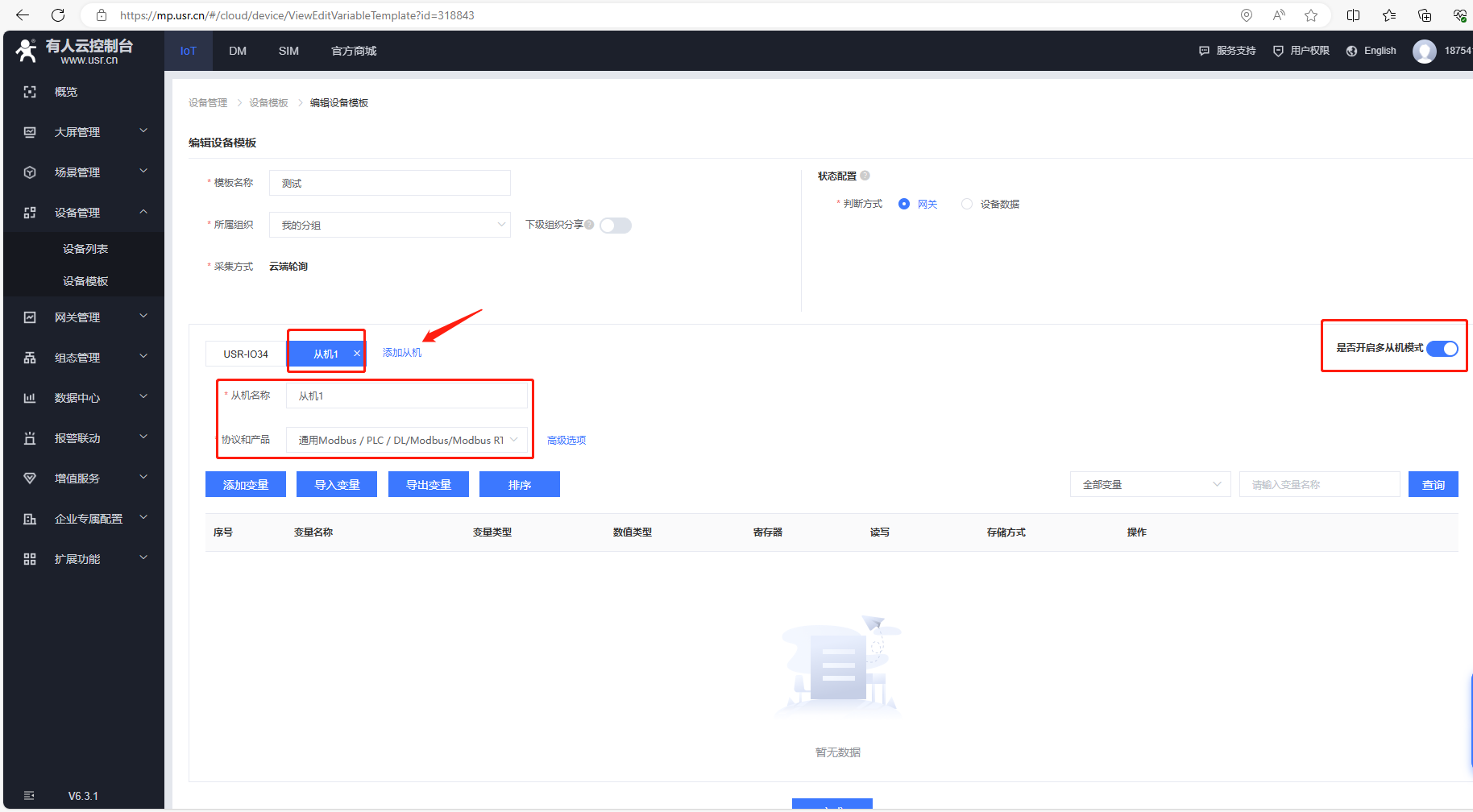

（5）添加485从机数据点，点击是否开启多从机模式，开启。点击添加从机，从机名称这里填从机1，协议和产品选择通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

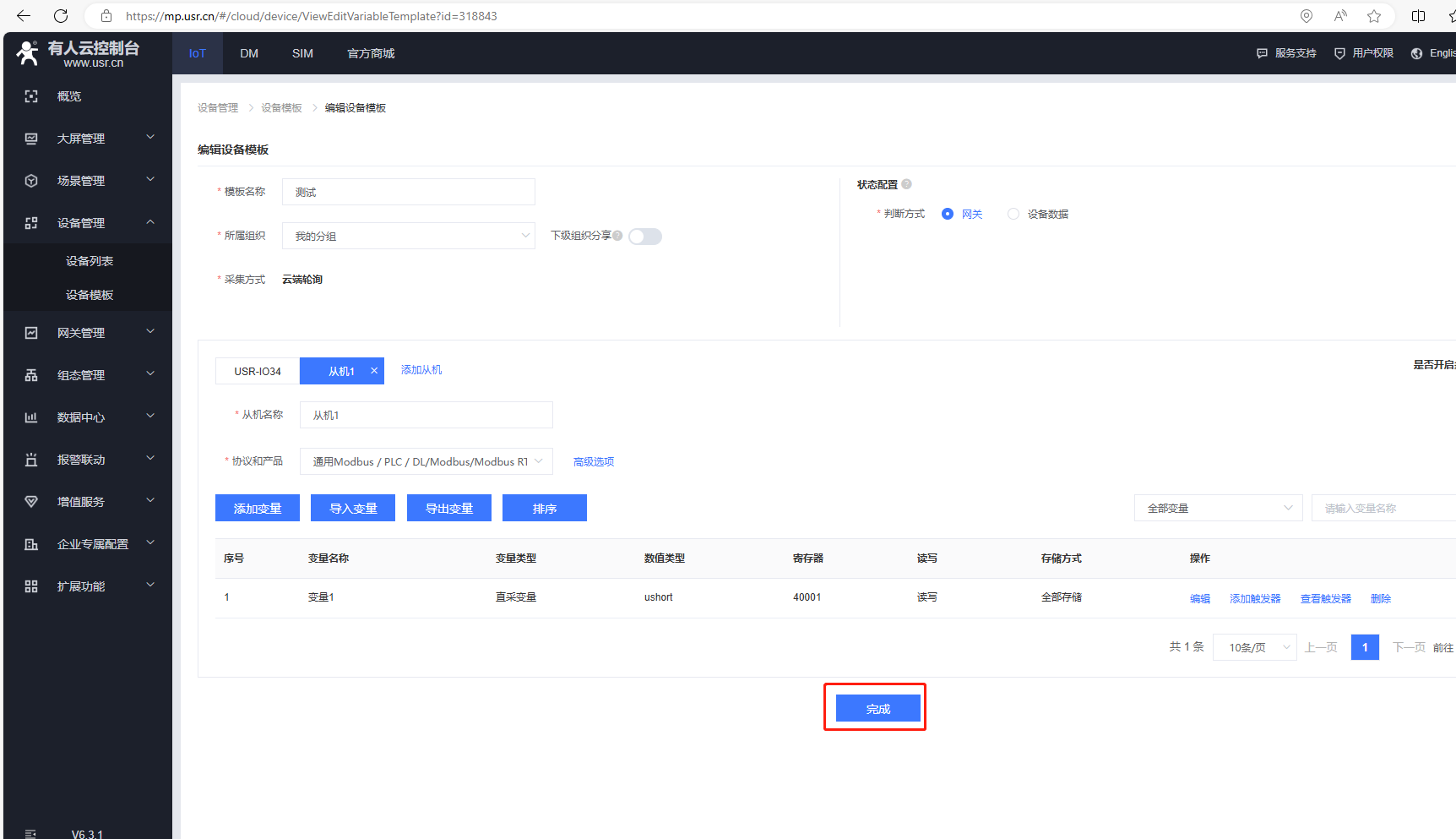

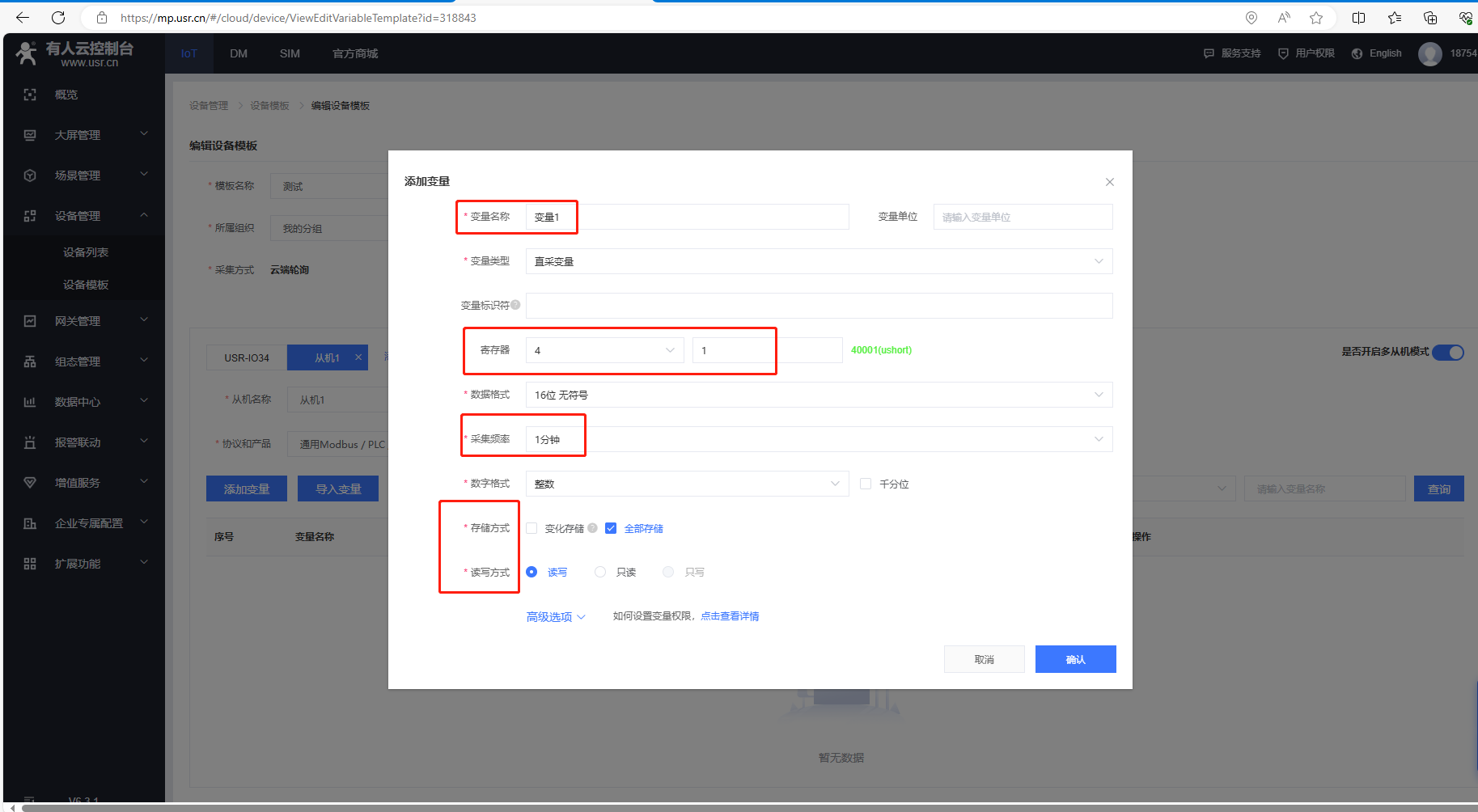

（6）点击添加变量，输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式，点击确认，最后点击完成。

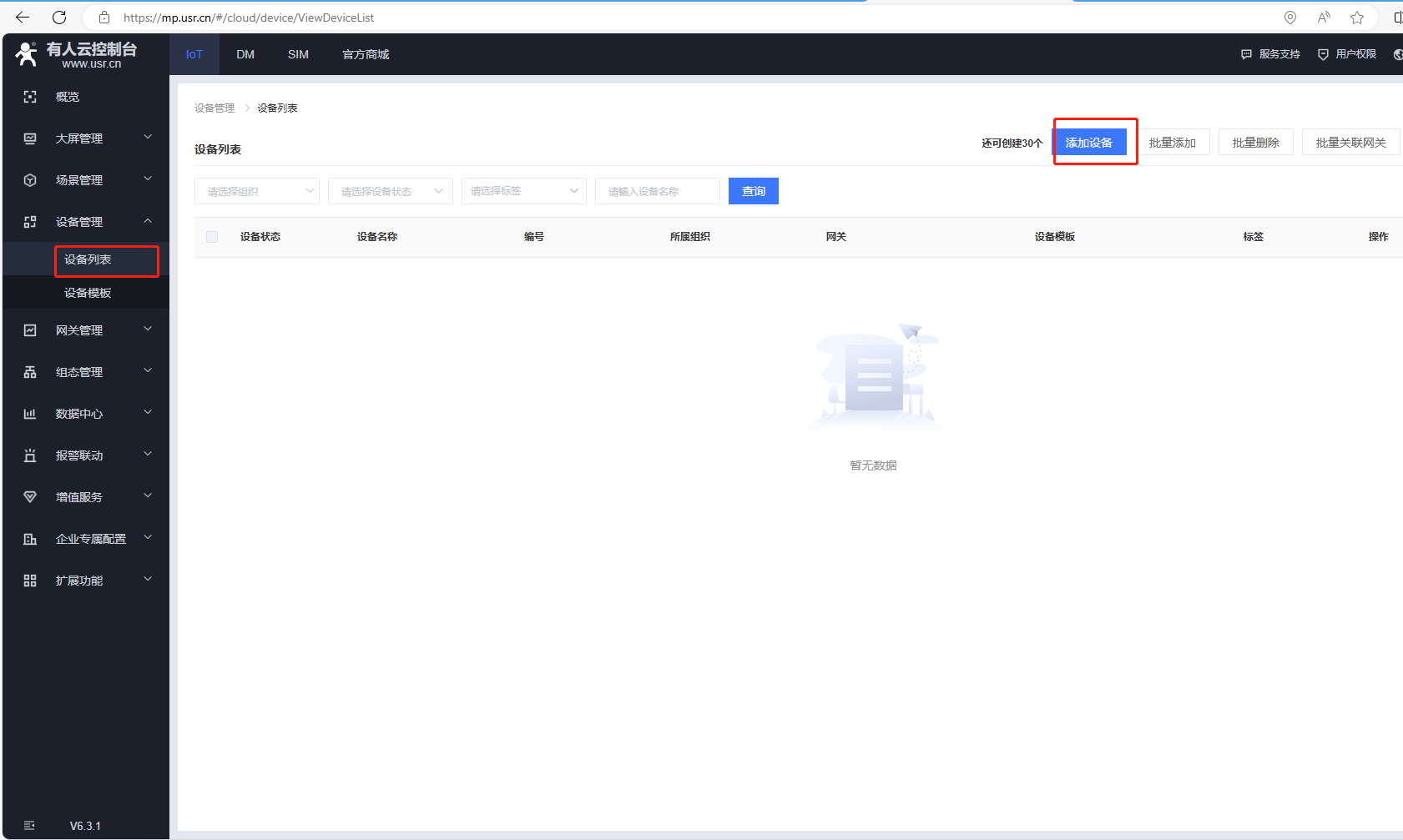

（7）添加设备，点击设备管理，点击设备列表，点击添加设备。

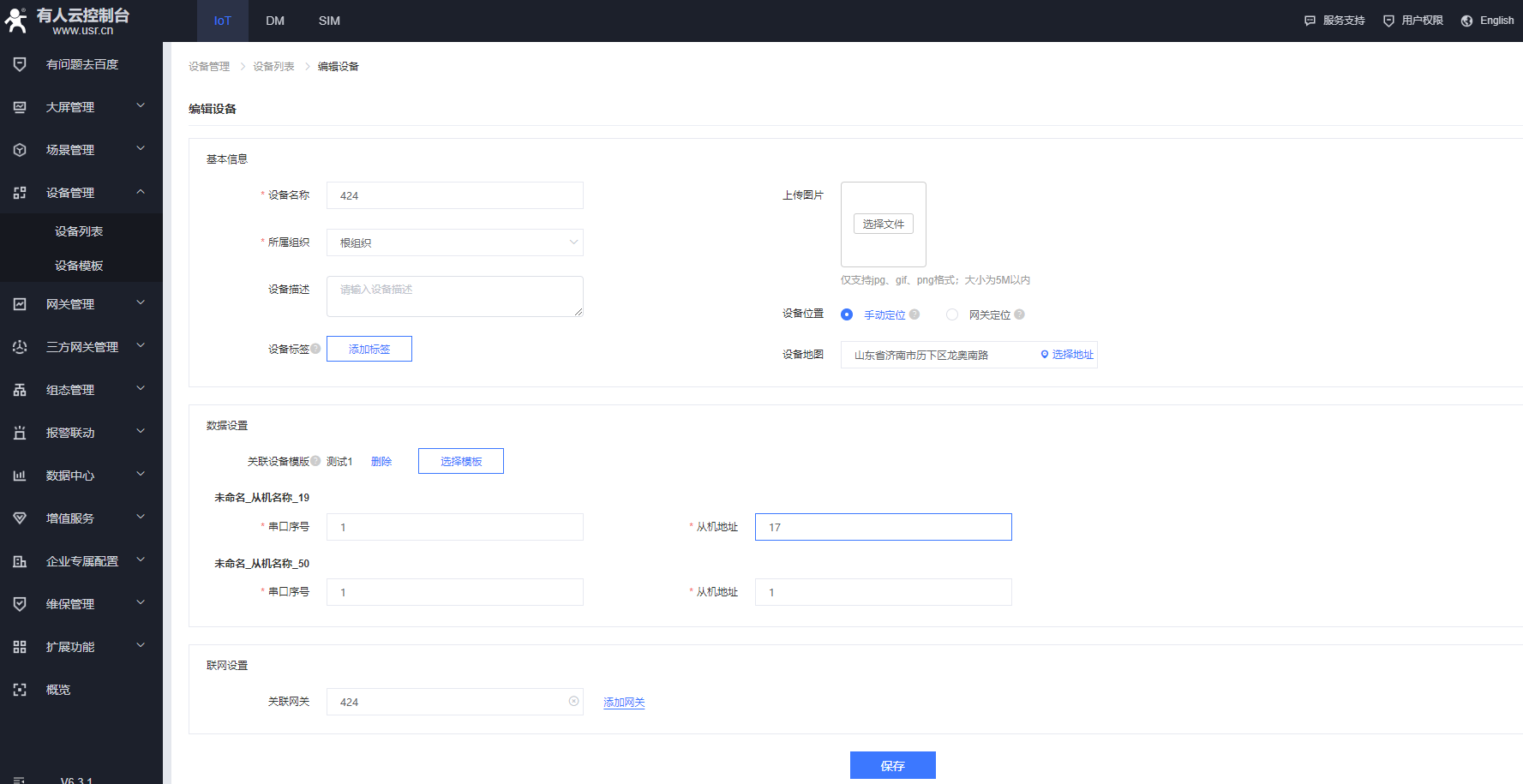

（8）绑定已添加的设备模板，添加两个从机地址，第一个是IO点位地址：串口序号默认1，从机地址默认17，第二个485从机串口序号默认1，从机地址根据实际485设备进行配置；绑定424联网网关，配置完保存设备

四、USR-IO424-EWR 读取参数

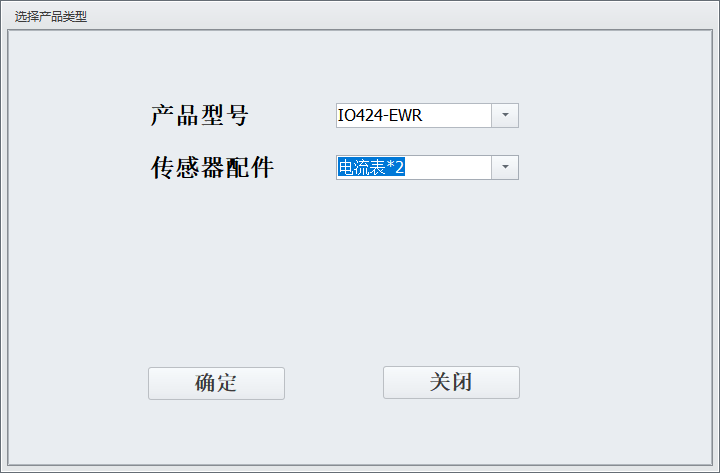

1、打开IO设置软件

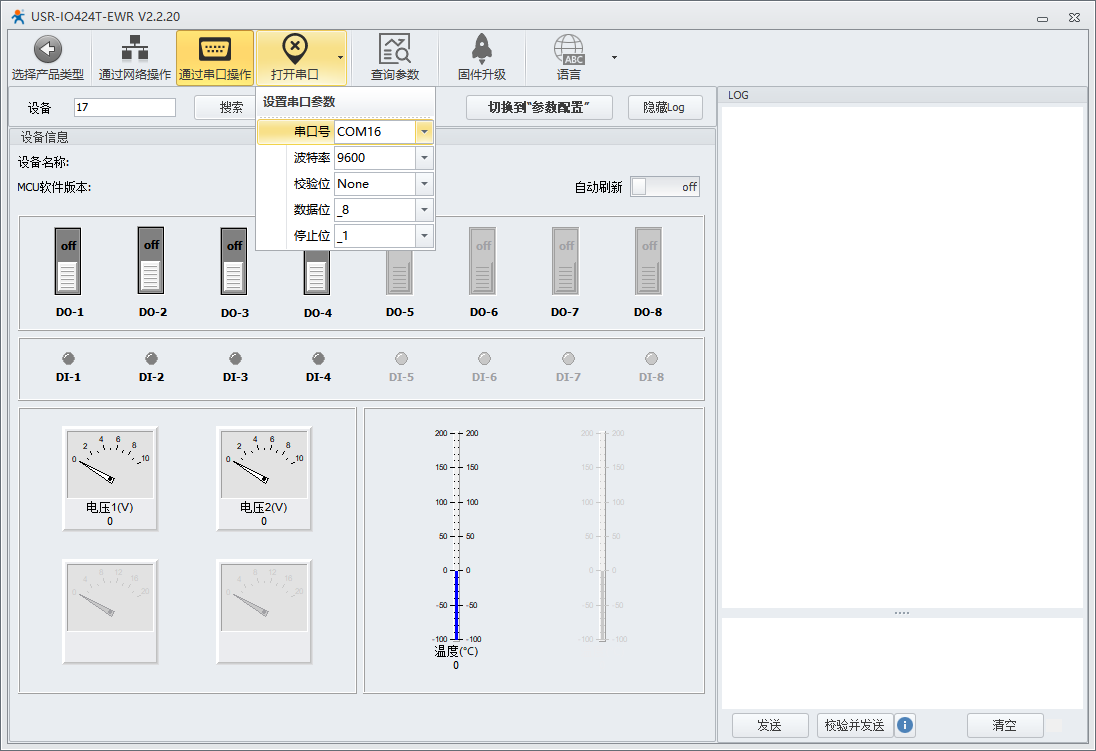

2、点击通过串口操作，打开对应USB-RS485串口COM口号，COM10

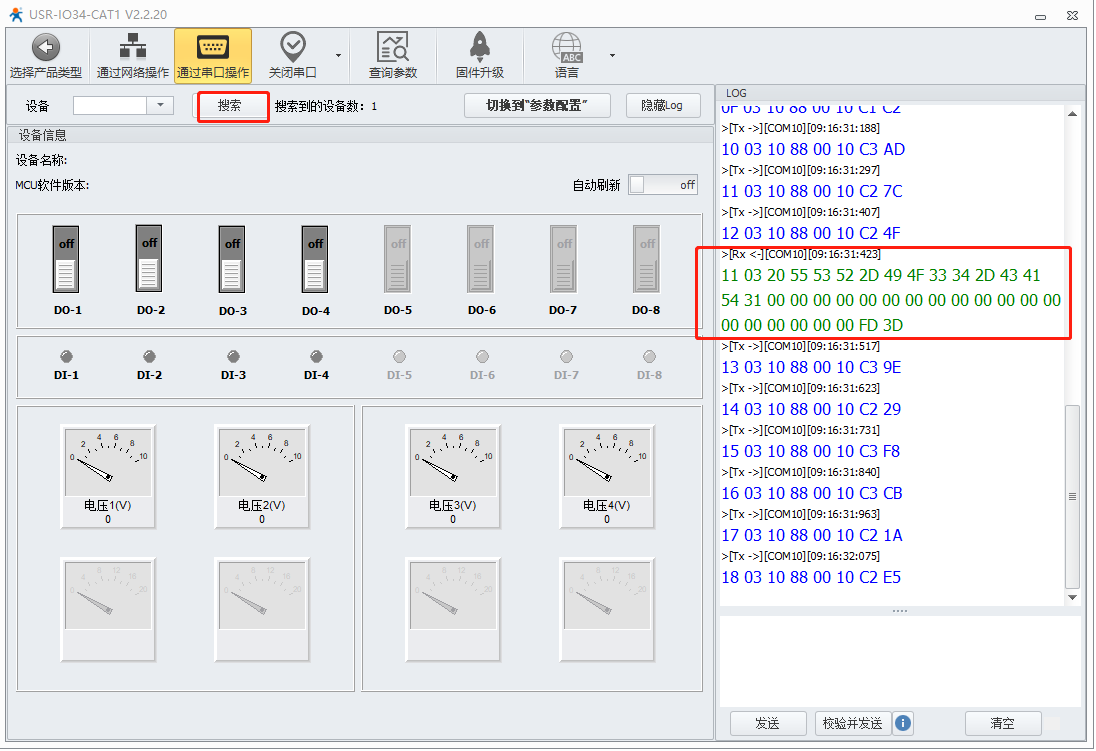

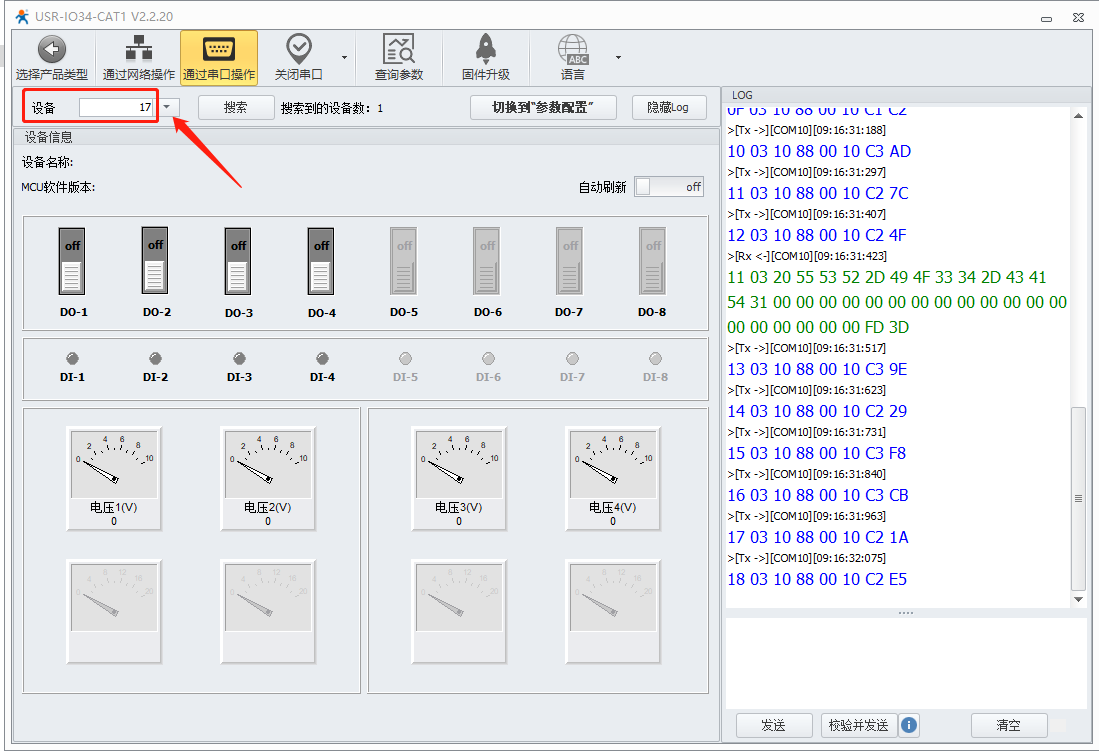

3、点击搜索，右侧LOG框，滚动到11 03 20 55 53 52 2D 49 4F 33 34 2D 43 41 54 31 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FD 3D

可以暂停。

4、点击设备后面的下拉，可以看到搜索到的USR-IO424-EWR 从机地址17，选中，然后点击查询参数

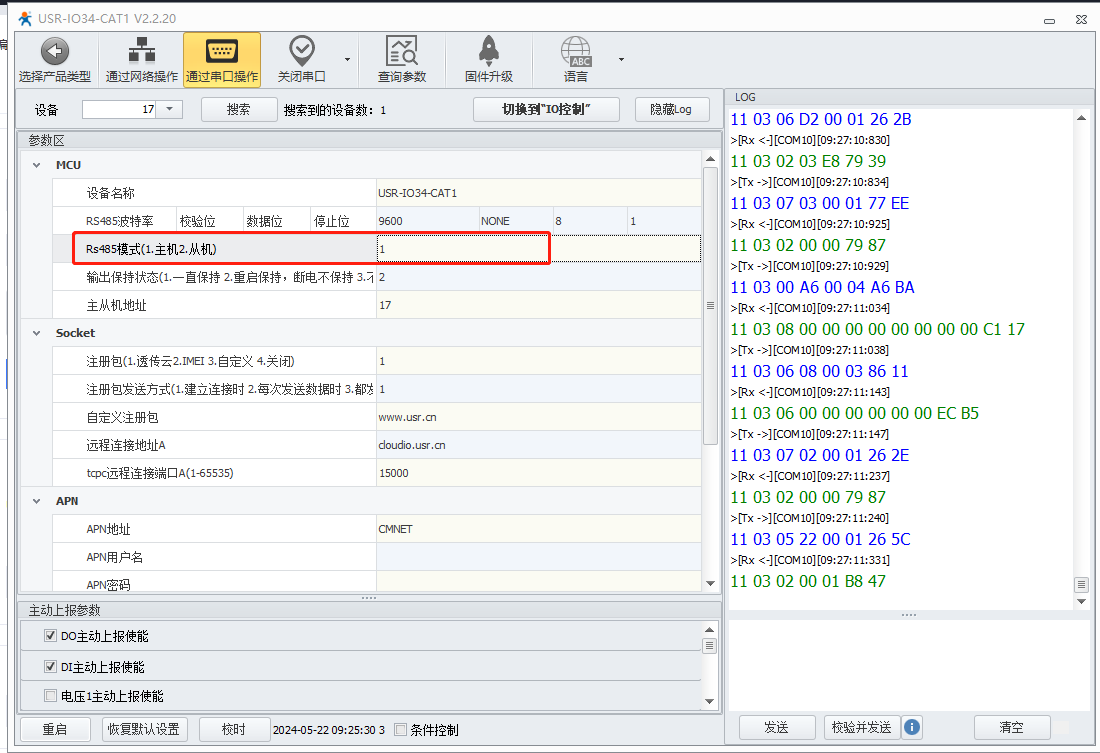

5、将Rs485模式，改为1，对应主机模式，点击右侧LOG空白地方，然后点击重启，参数修改保存生效。

五、485云端轮询采集

1、打开串口软件MODBUS slave软件，配置参数

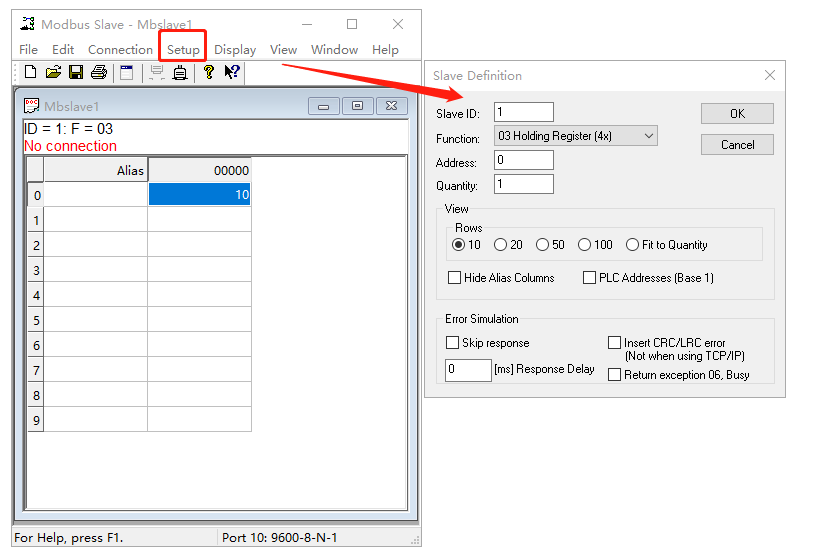

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

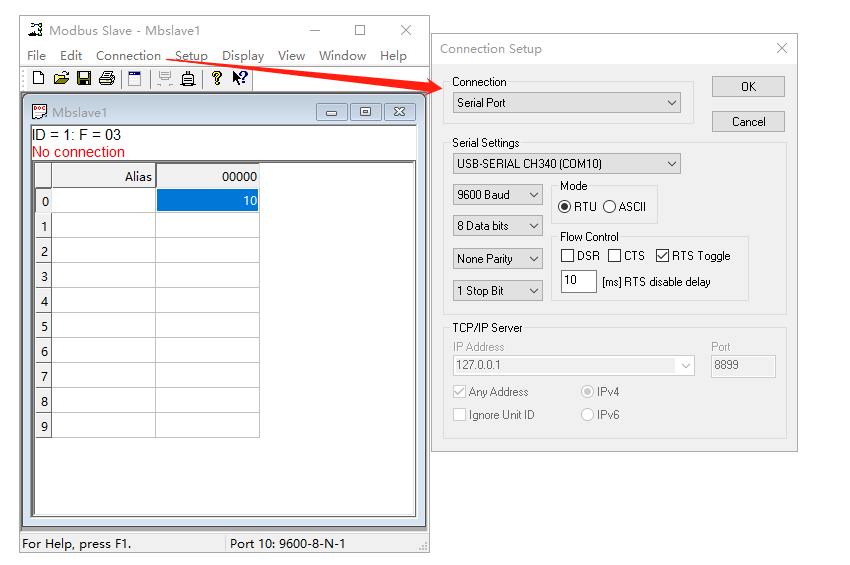

（2）点击Connection,选择串口，对应USR-IO424-EWR所接USB-RS485串口线的COM口号，串口参数和USR-IO424-EWR串口参数保持一致，9600波特率。 Mode选择RTU，模拟MODBUS RTU协议从机。

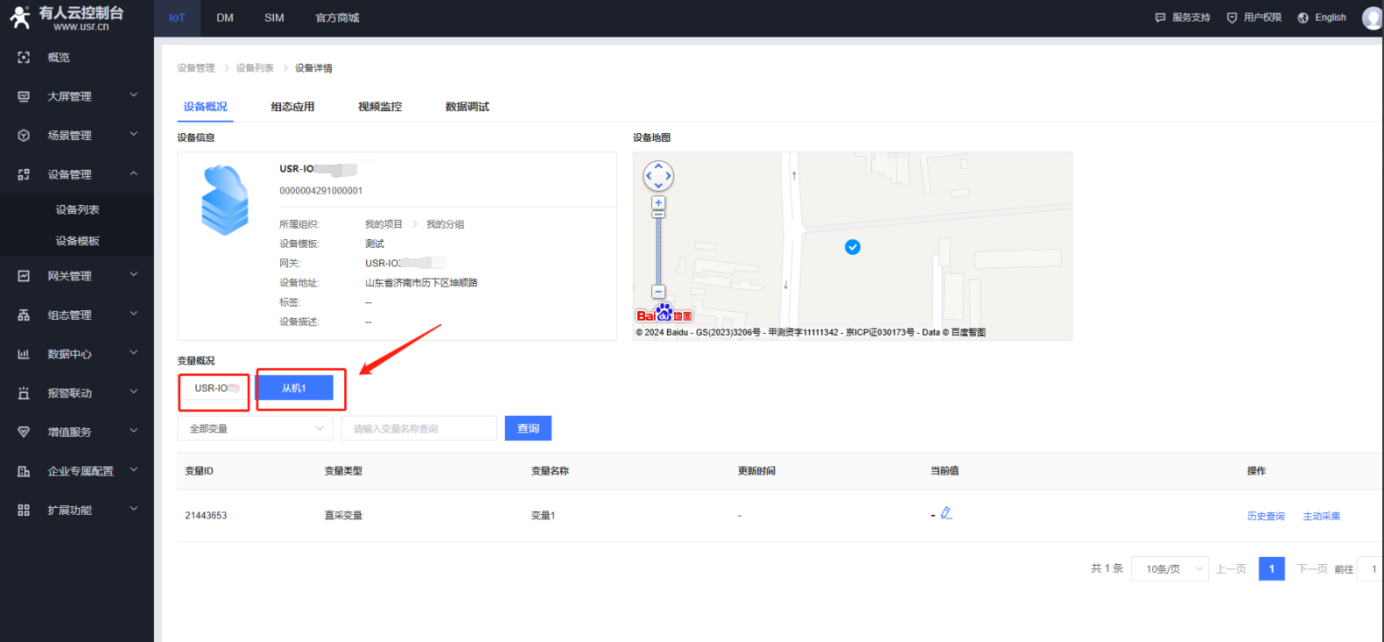

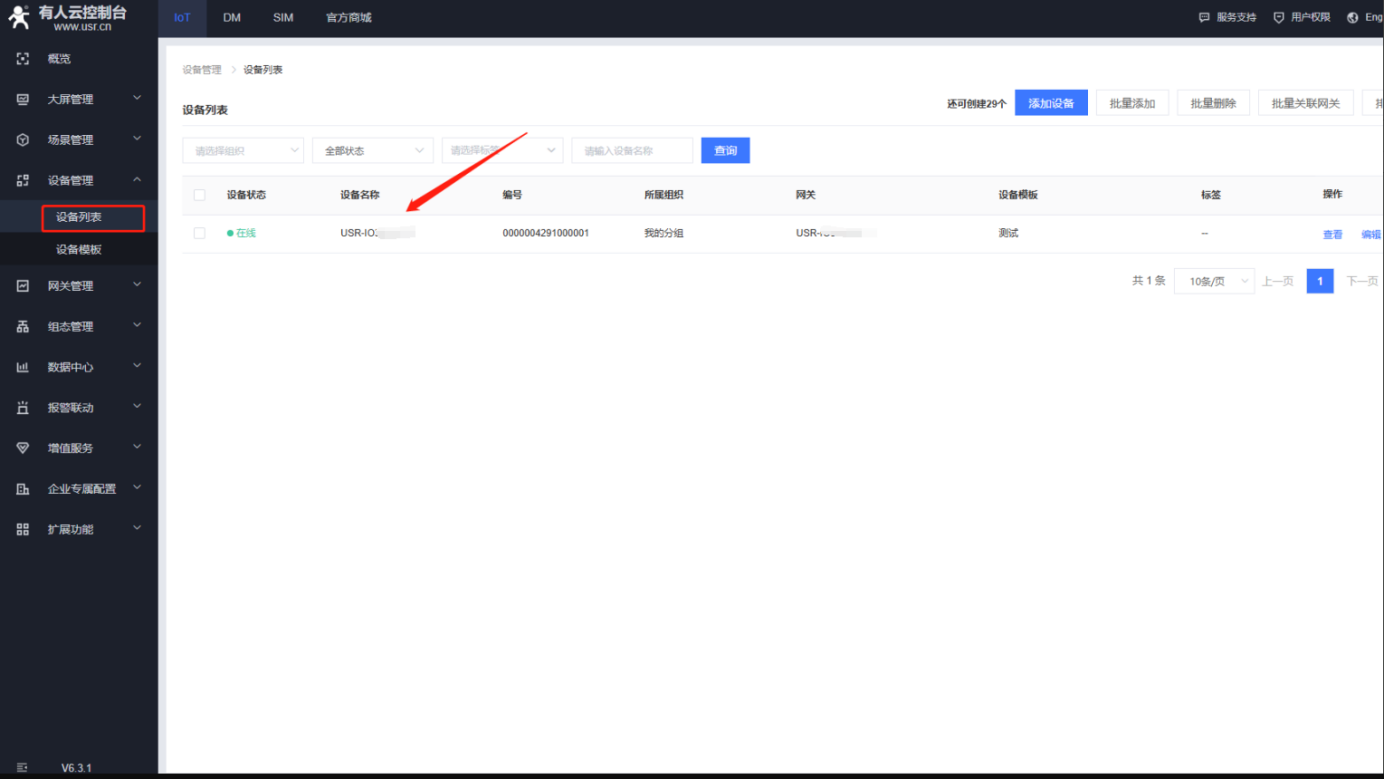

2、返回设备列表，点击设备名称，可以去查看变量当前值，切换到从机1。

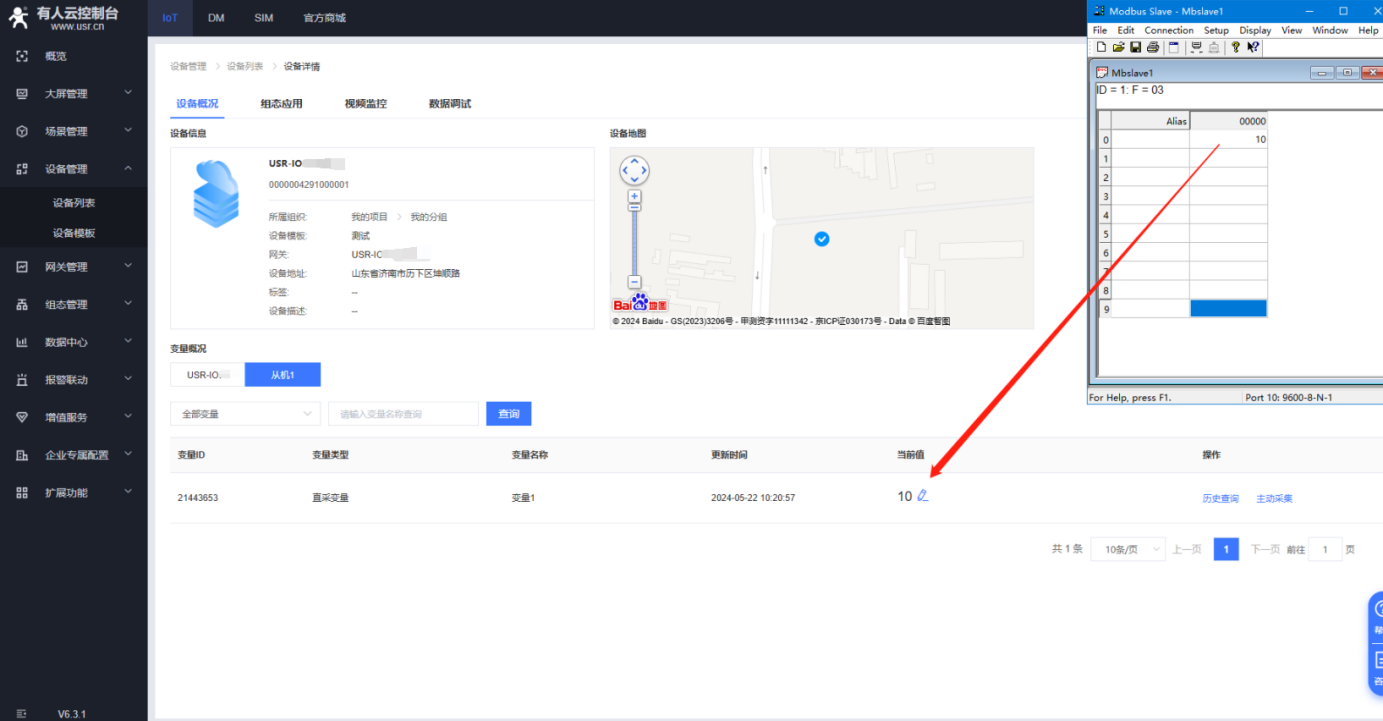

3、MODBUS slave数据设置10，有人云设备列表1分钟采集，可以看到变量采集的当前值数据10。

编写人：许潇 编写日期：2024-05-25

审核人：金志方 审核日期：2024-06-07

订正版本：V1.0 订正内容：初稿
