一、资料下载
USR-ST515N 说明书官网下载链接：https://www.usr.cn/Download/1404.html
USR-ST515N 规格书官网下载链接：https://www.usr.cn/Download/1394.html
二、硬件连接
1、所需物品
USR-ST515N 产品 3台
网桥电源适配器 3个
笔记本电脑 2台
USR-IO424T-EWR一台
2、硬件连接
USR-ST515N -1的网口通过网线接到配套适配器的POE口，配套适配器上LAN口通过网线接到电脑1网口上，电脑1的IP设置为192.168.2.65，USR-ST515N -2的网口通过网线接到配套适配器的POE口，配套适配器上LAN口通过网线接到电脑2网口上，电脑2的IP设置为192.168.2.68，USR-ST515N -3的网口通过网线接到配套适配器的POE口，配套适配器上LAN口通过网线接到USR-IO424T-EWR网口上，USR-IO424T-EWR的IP设置为192.168.2.70

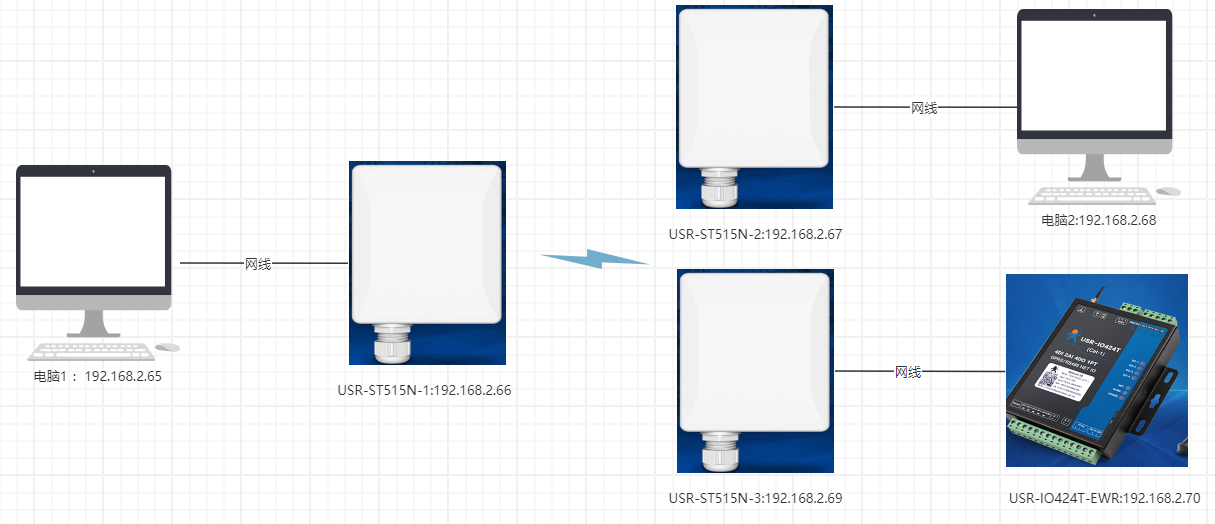

电脑1----USR-ST515N -1------USR-ST515N -2/USR-ST515N -3------电脑2/USR-IO424T-EWR
IP分配：
USR-ST515N -1:192.168.2.66
USR-ST515N -2:192.168.2.67
USR-ST515N -3:192.168.2.69
电脑1:192.168.2.65
电脑2:192.168.2.68
USR-IO424T-EWR:12.168.2.70
三、产品参数设置
1、USR-ST515N-1参数设置

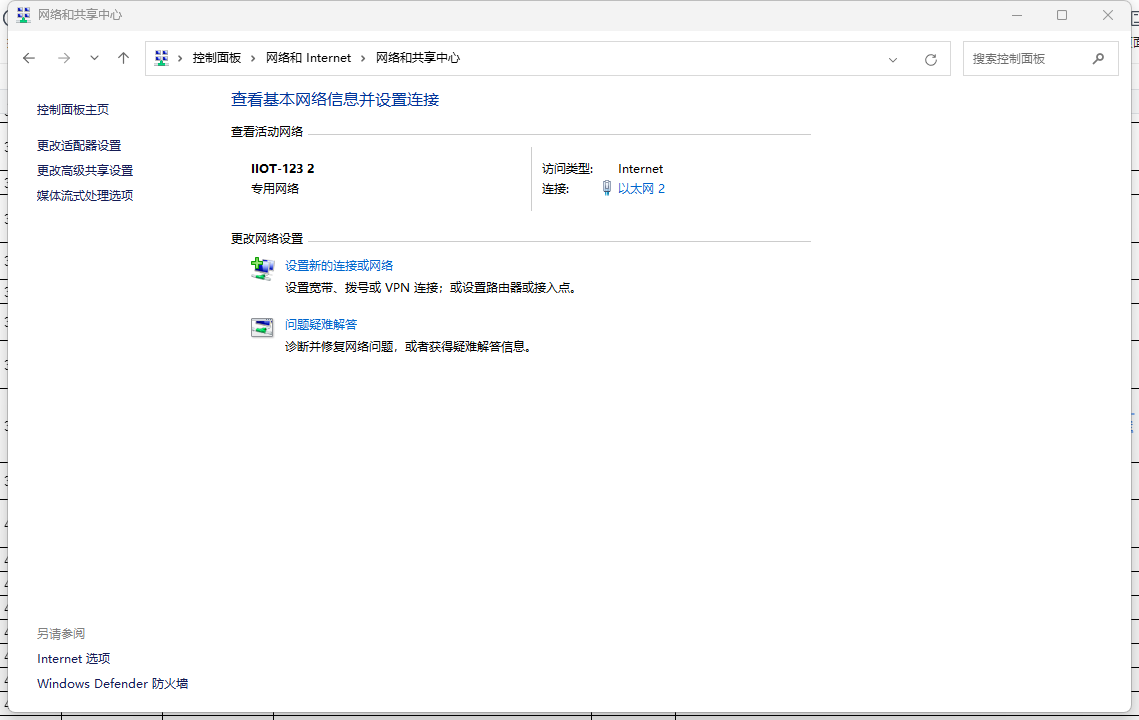

按照上图接好线，电脑1打开控制面板---网络和internet---网络和共享中心
将电脑IP修改为静态IP：192.168.2.65，子网掩码255.255.255.0，网关修改为192.168.2.1

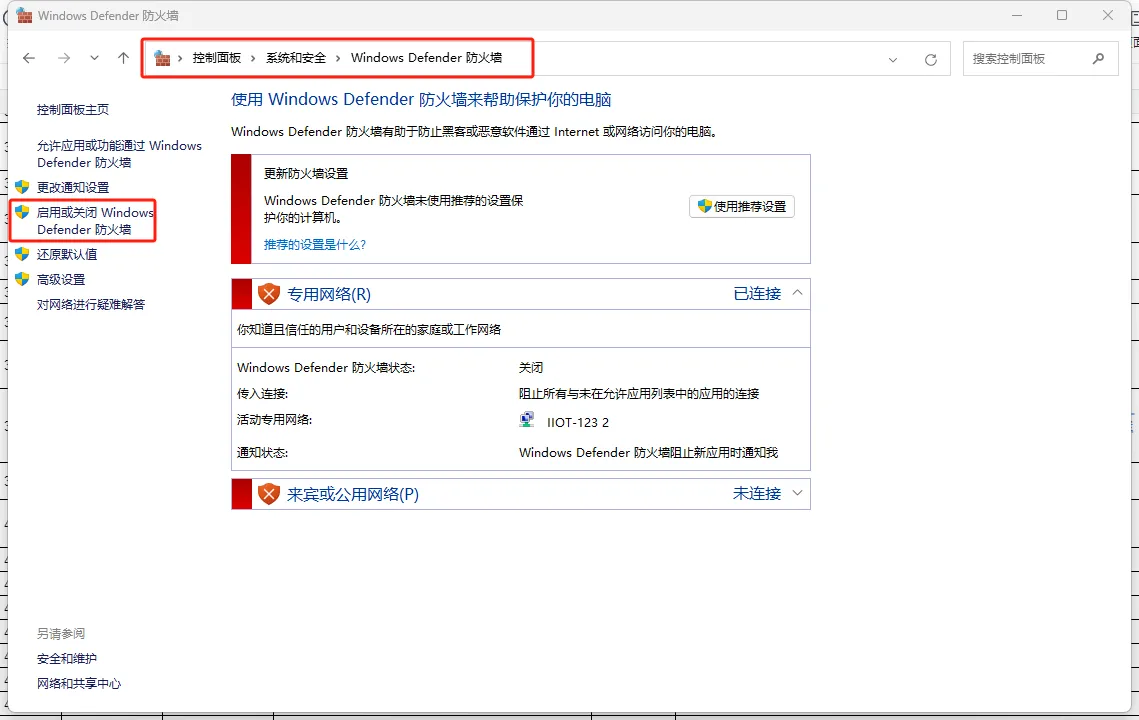

电脑关闭防火墙和杀毒软件

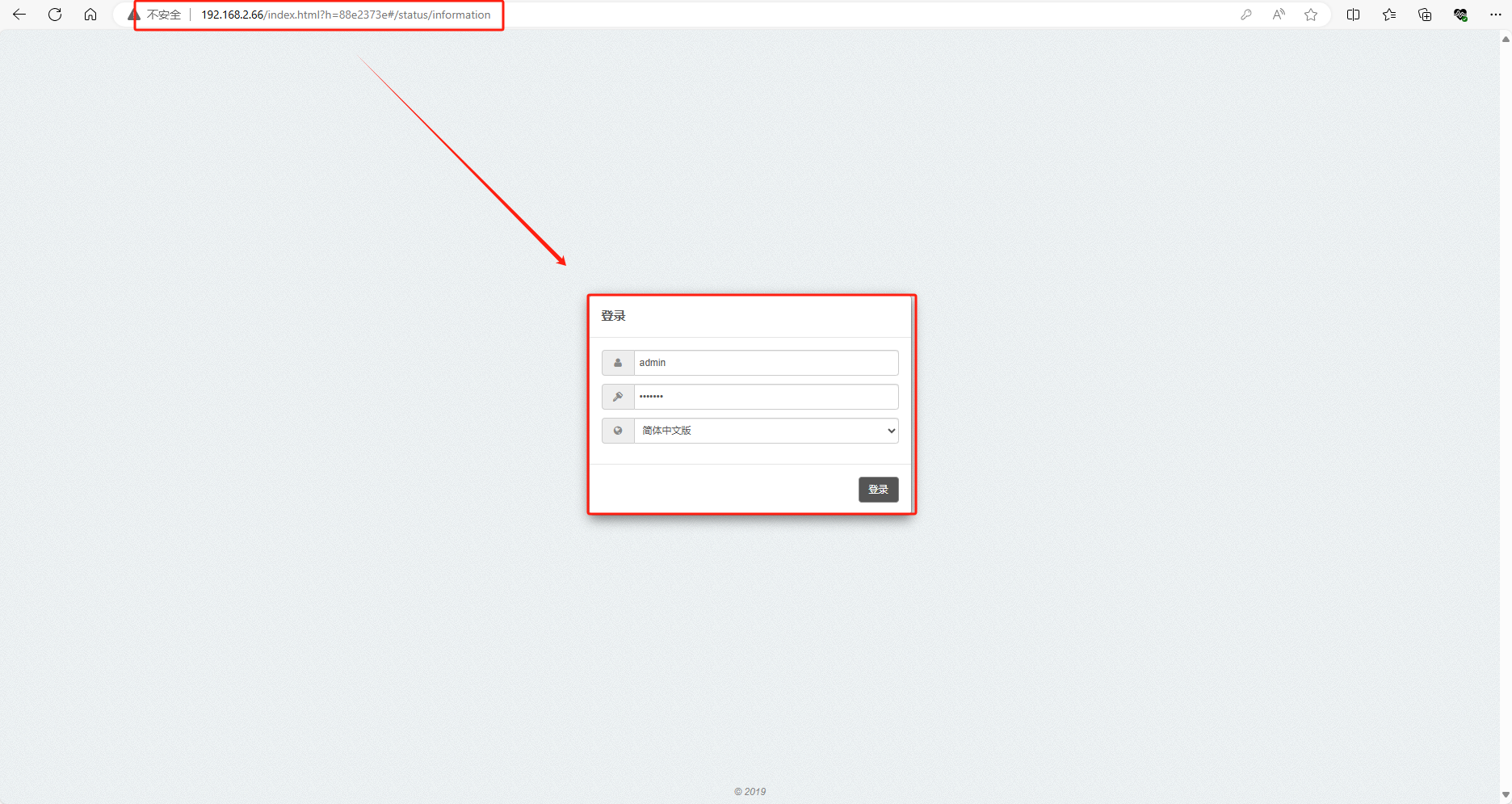

电脑打开浏览器，输入IP 192168.0.66进入USR-ST515N的内置网页，账号admin密码admin01

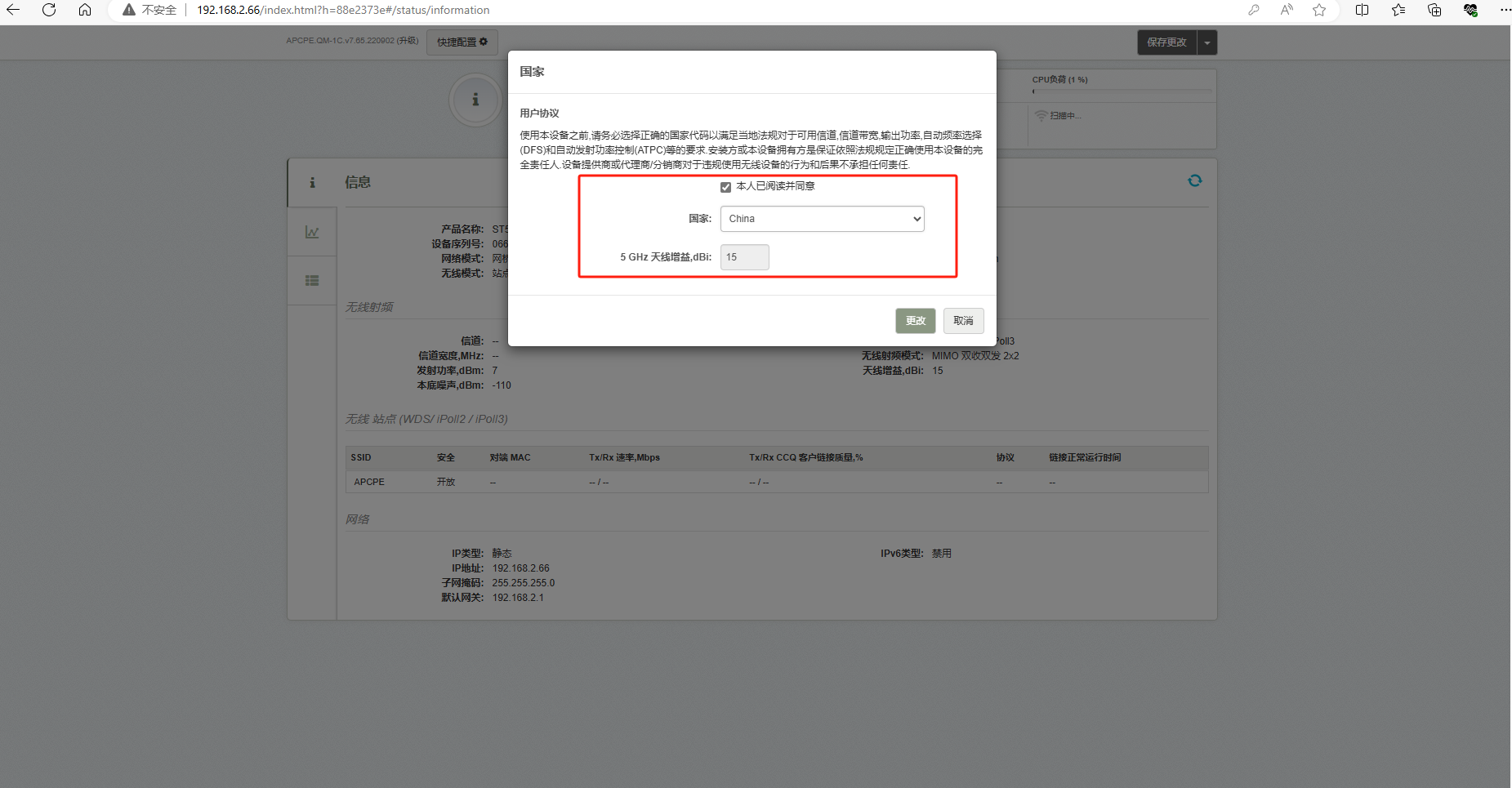

勾选同意，选择产品所使用的国家，点击更改

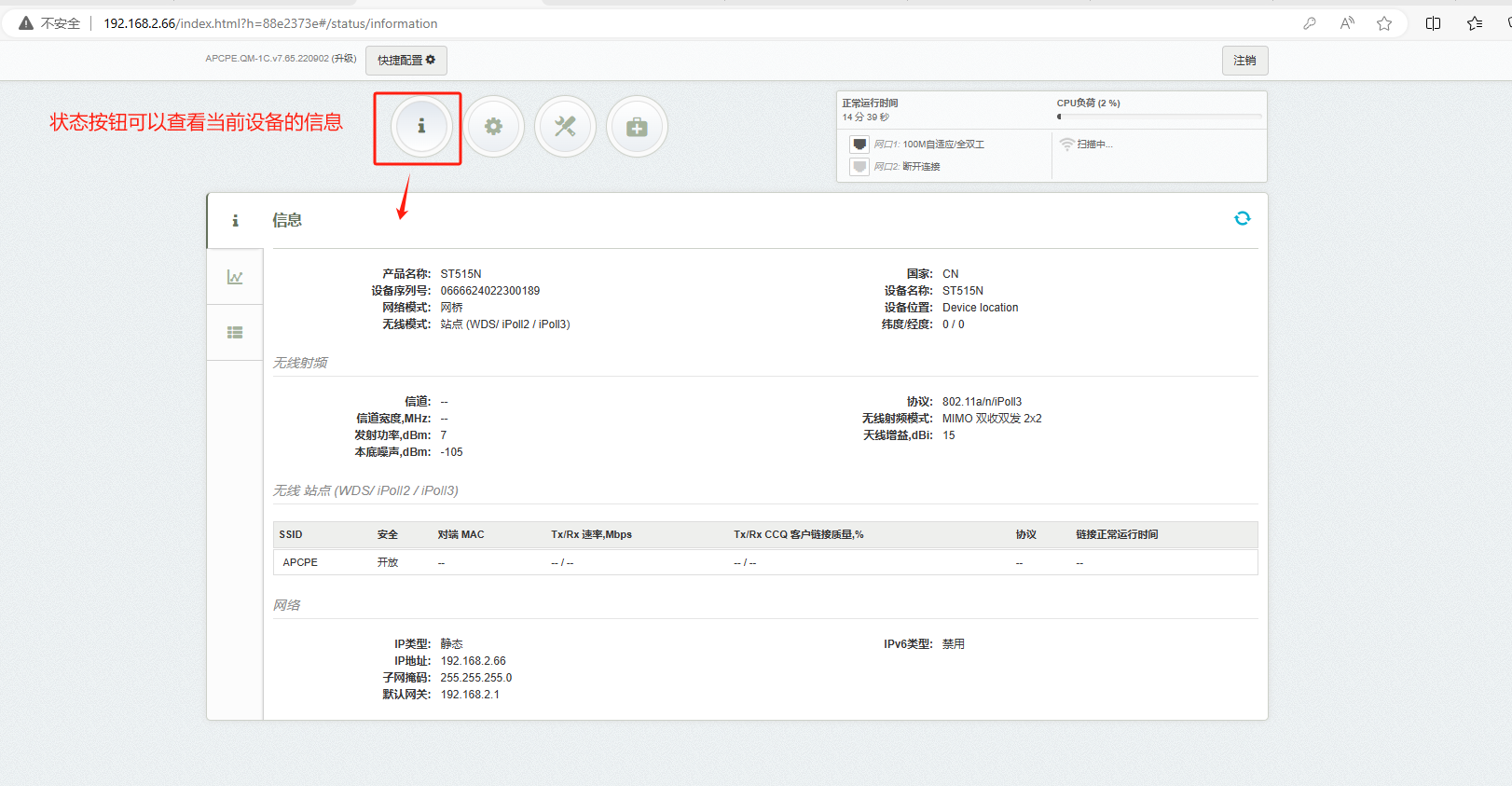

状态按钮可以查看当前设备的信息

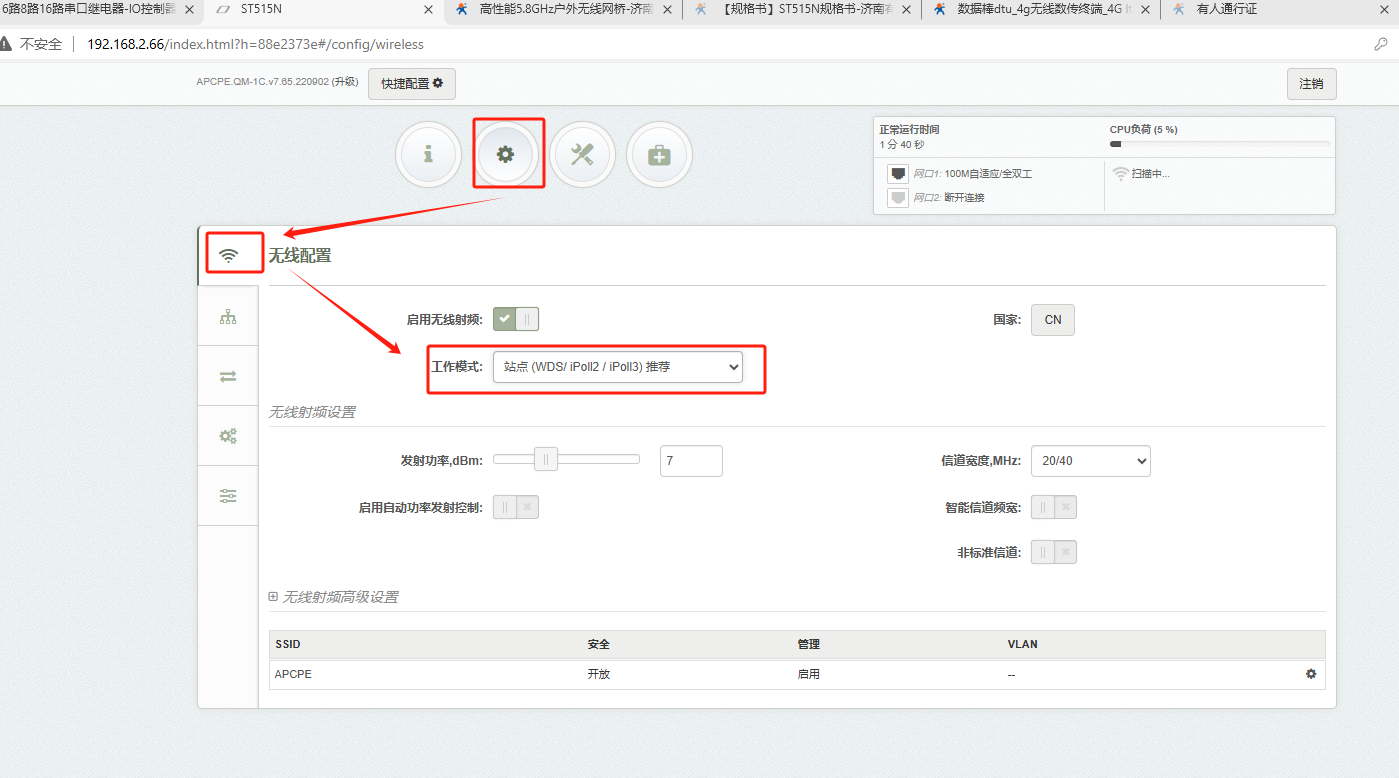

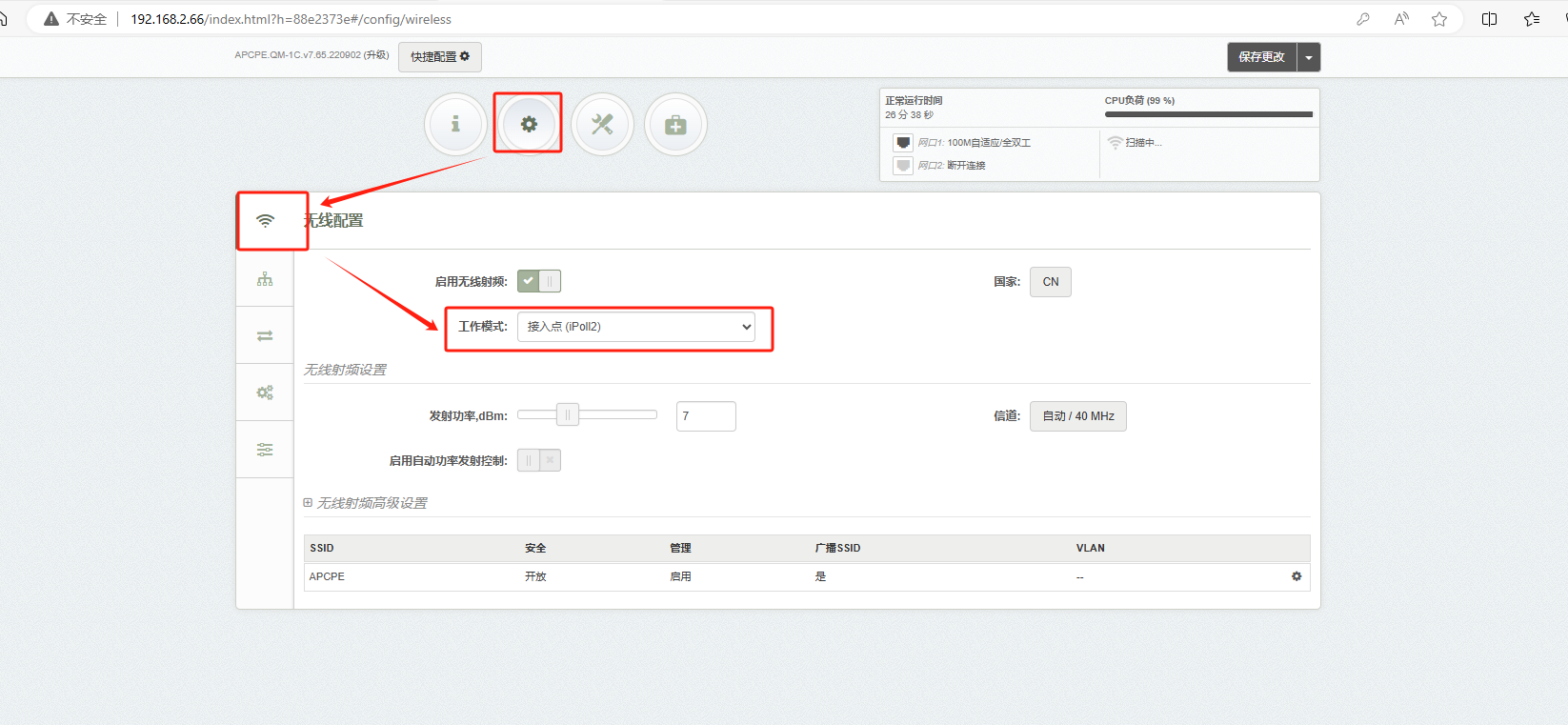

点击设置按钮---无线配置，将工作模式设置为接入点iPoll2
注意：接入点模式可以理解为AP，站点模式可以理解为STA

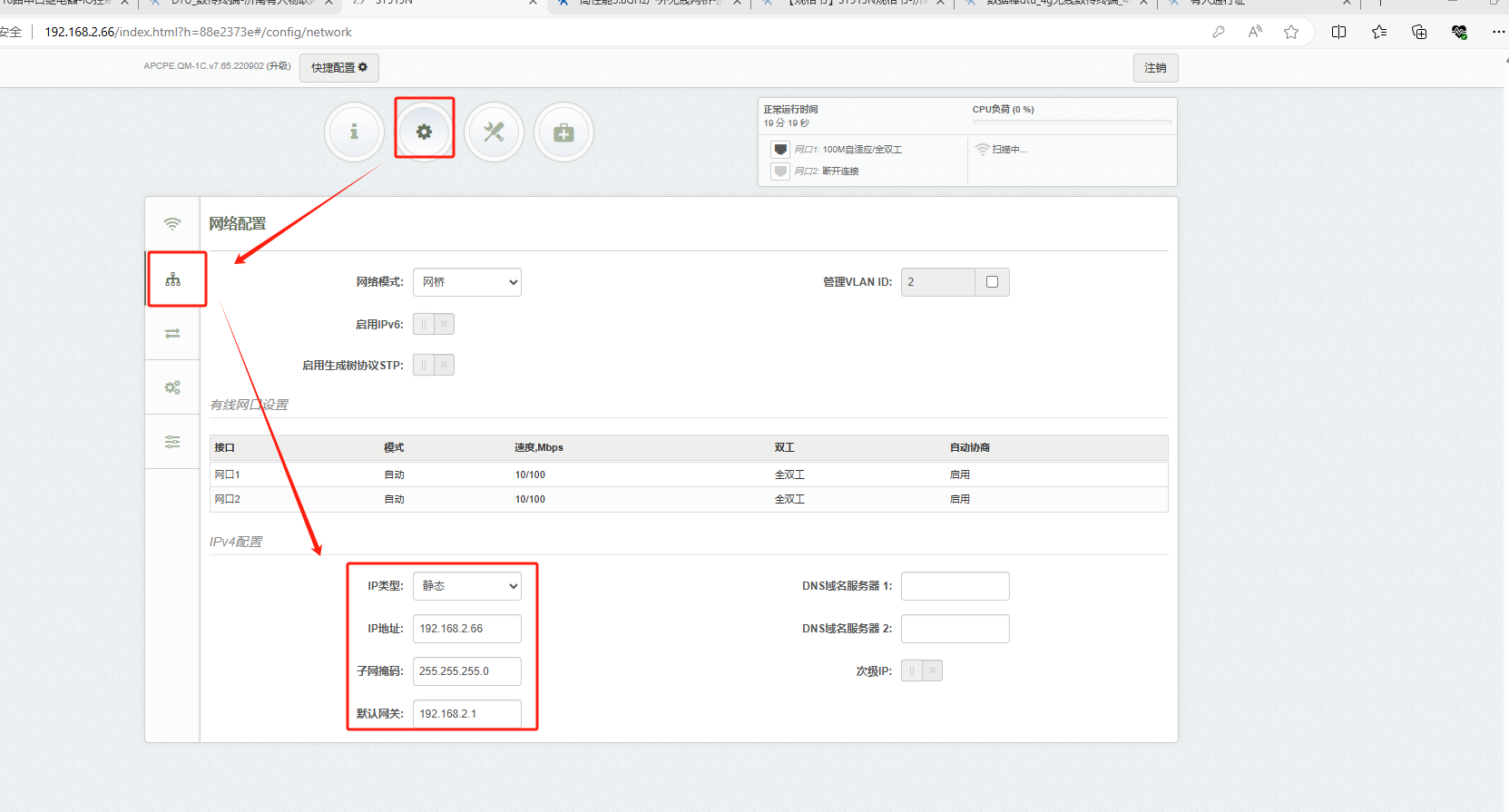

网络设置中可需改设备的IP ，本例中国接入点设备保持出厂默认的IP信息
点击保存更改

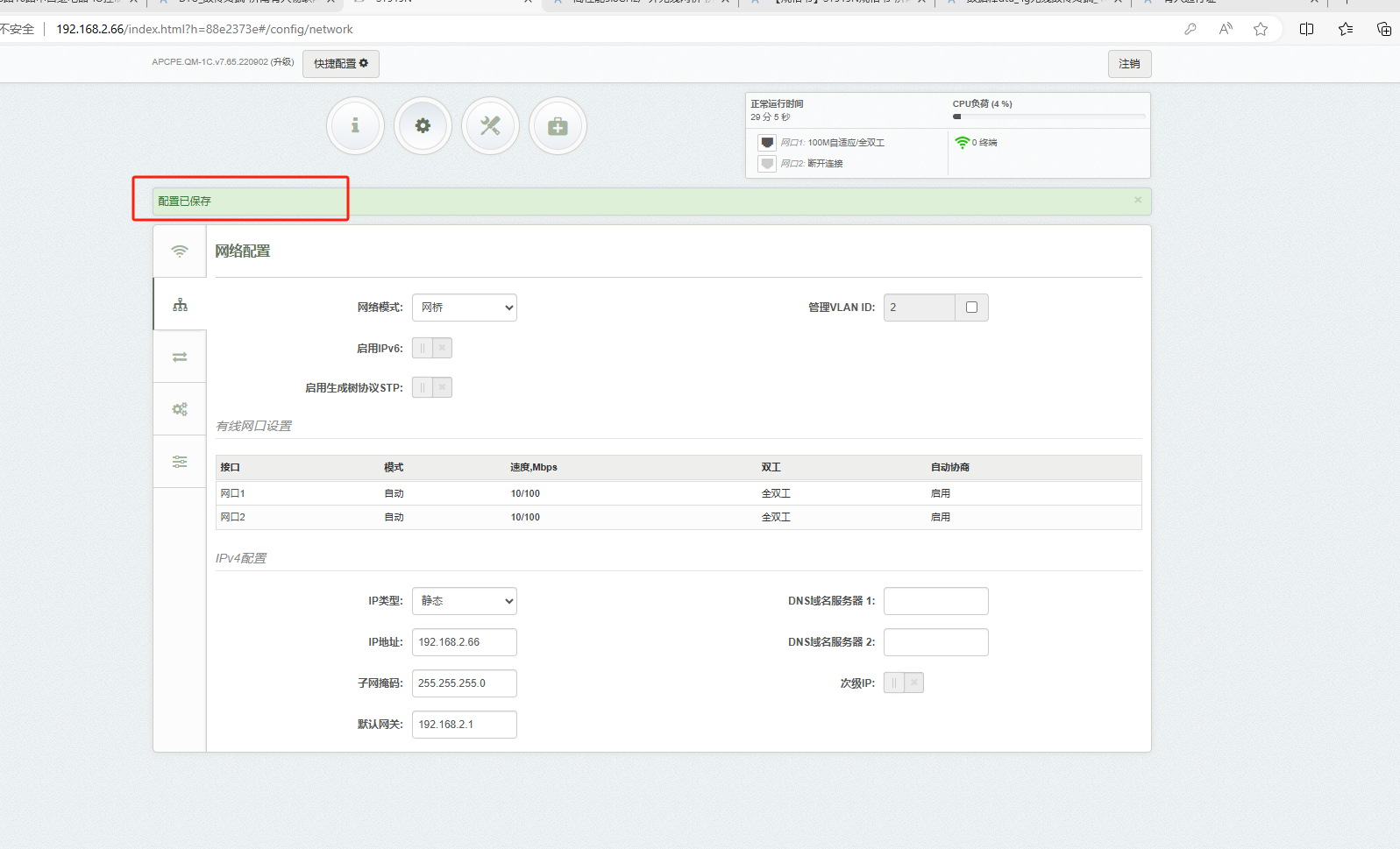

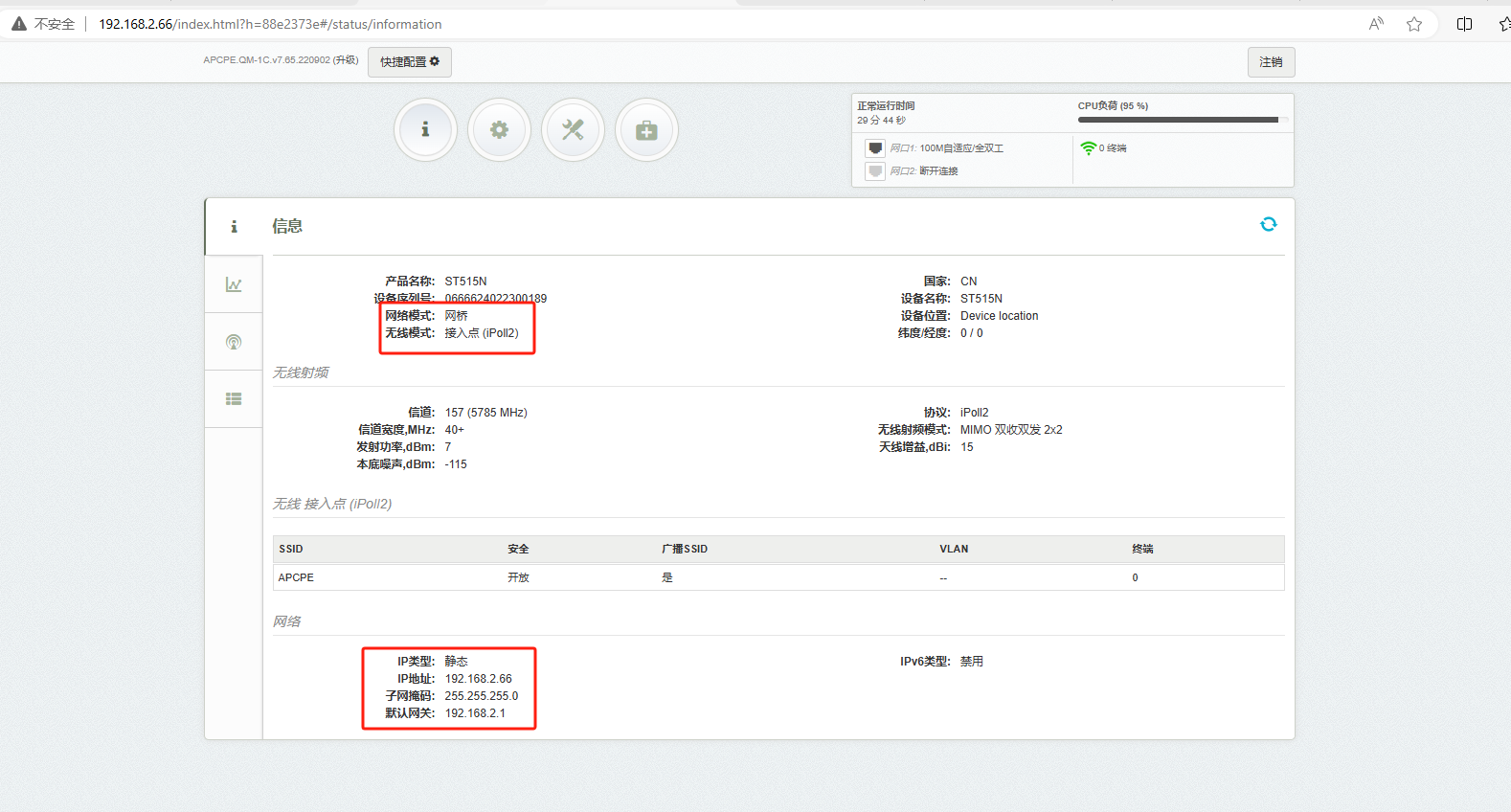

配置已经保存，再次点击状态按钮可以查看当前设备参数
2、USR-ST515N-2参数设置

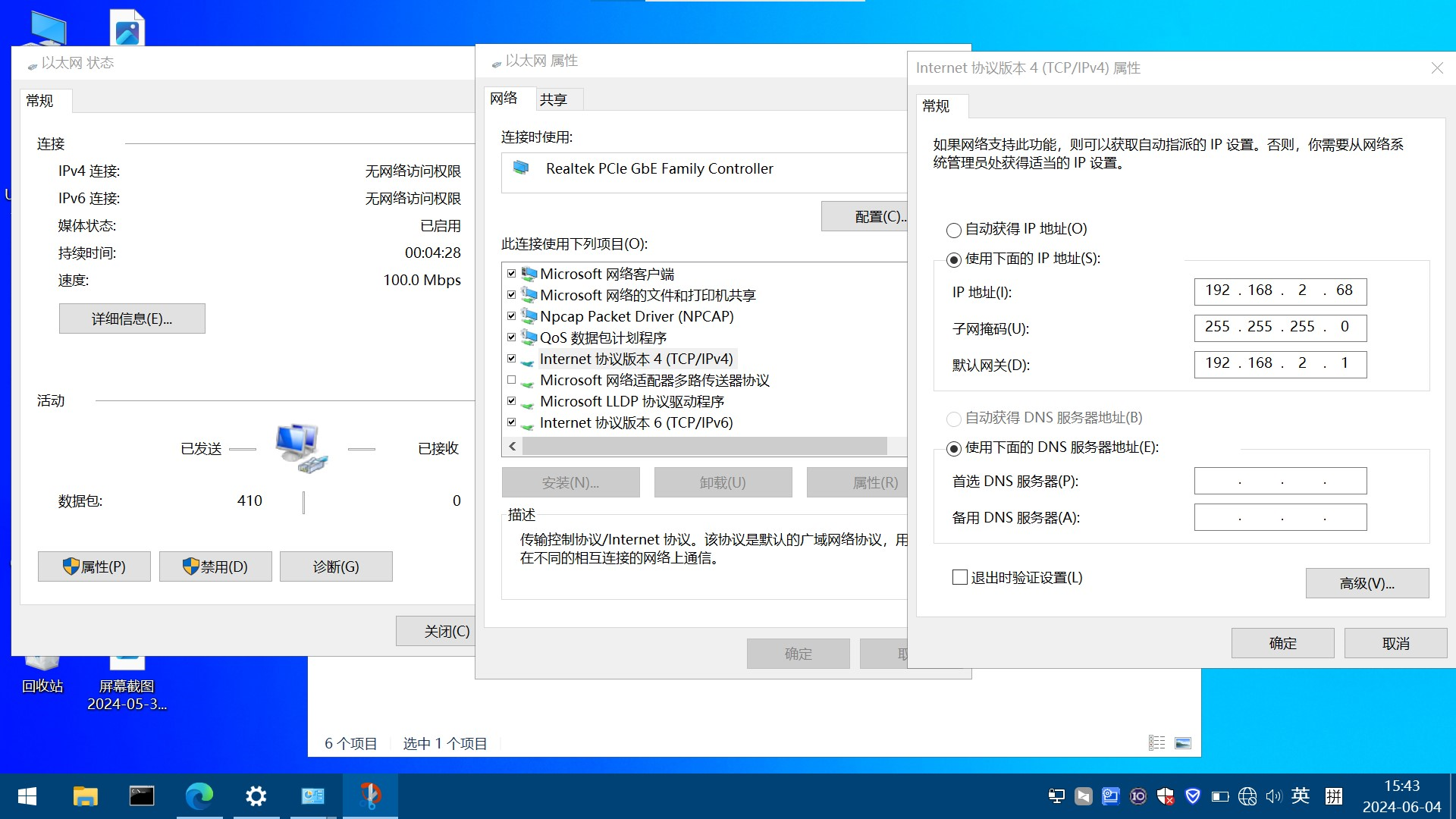

将电脑2IP设置为192.168.2.67，子网掩码255.255.255.0，网关192.168.2.1。

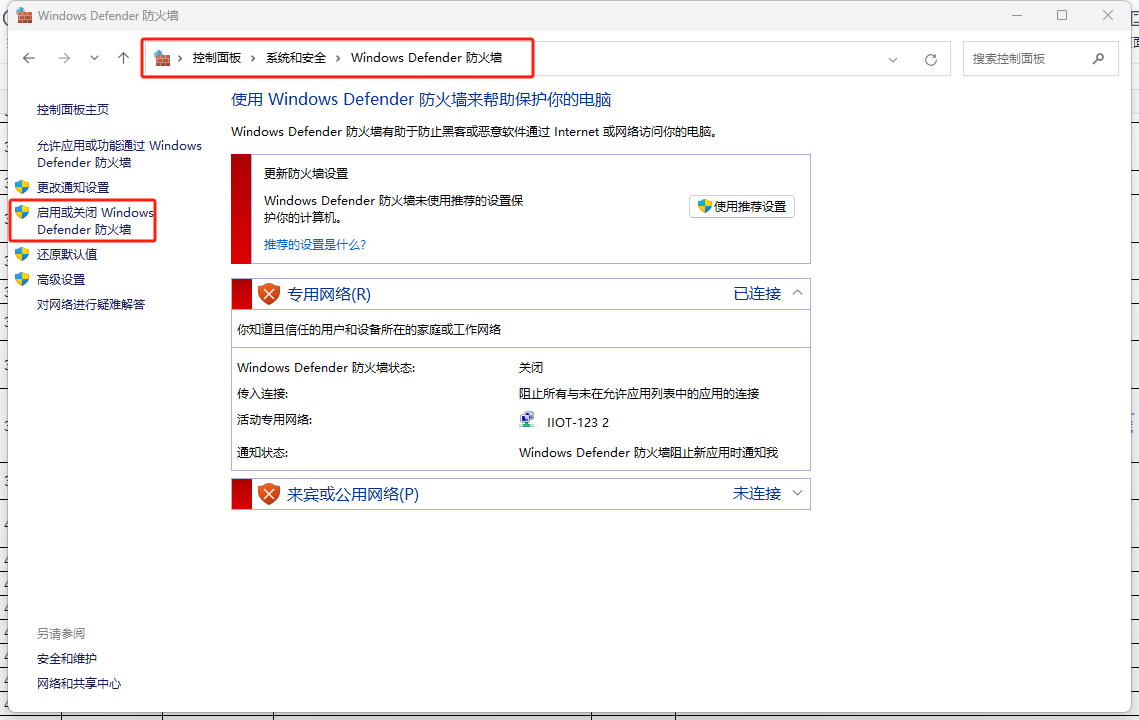

电脑2关闭防火墙和杀毒软件
打开浏览器输入输入IP 192168.0.66进入USR-ST515N-2的内置网页，账号admin密码admin01
勾选同意，选择产品所使用的国家，点击更改

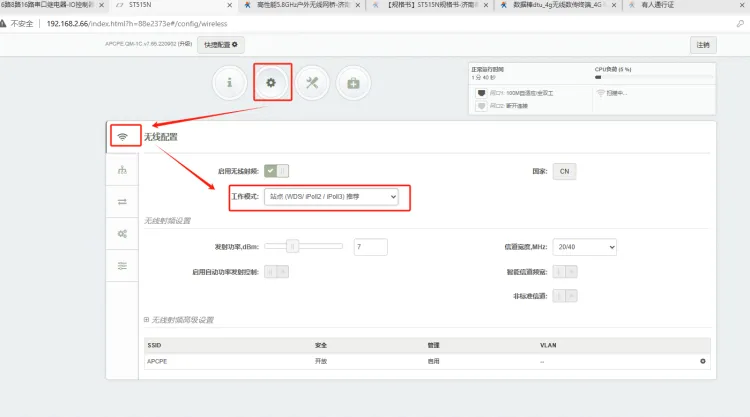

将设备工作模式设置为站点模式

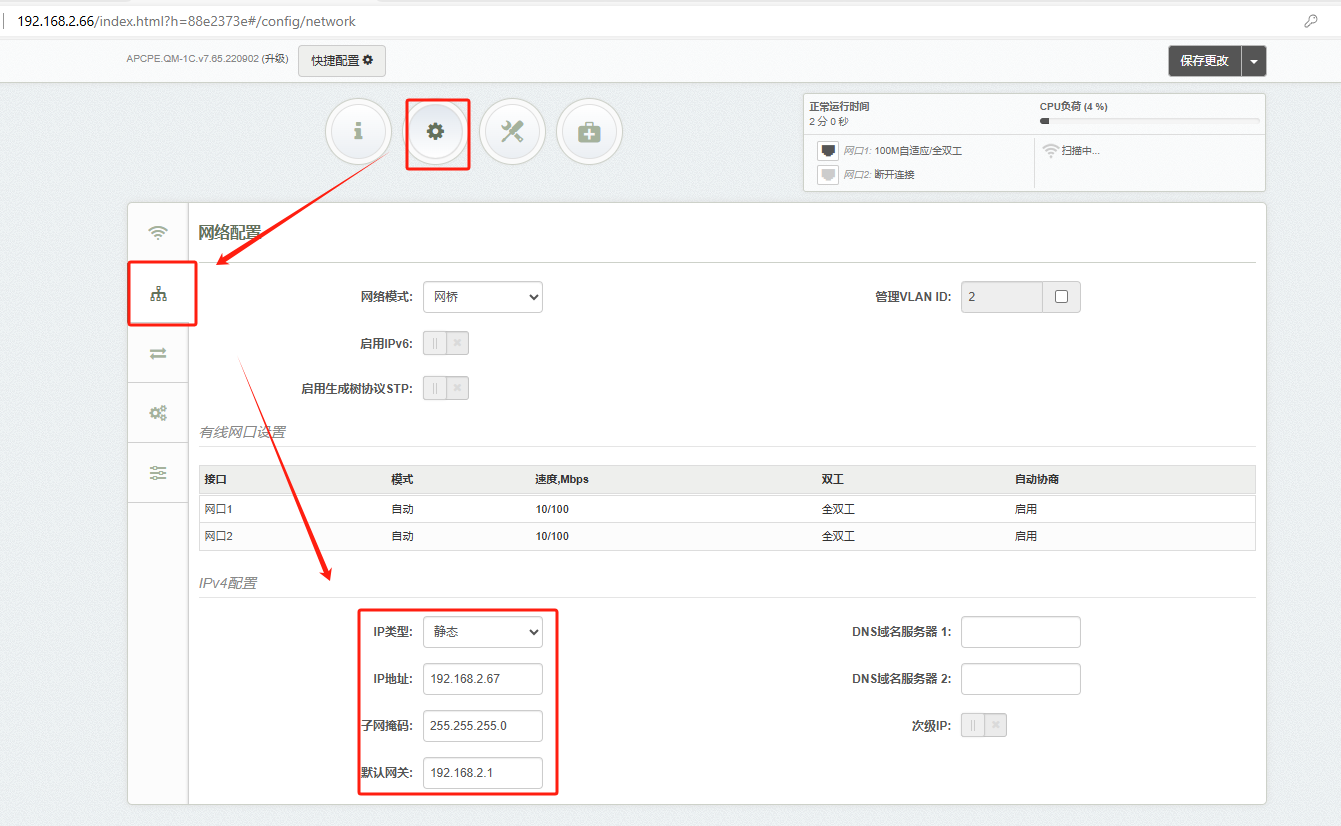

IP设置为192.168.2.67

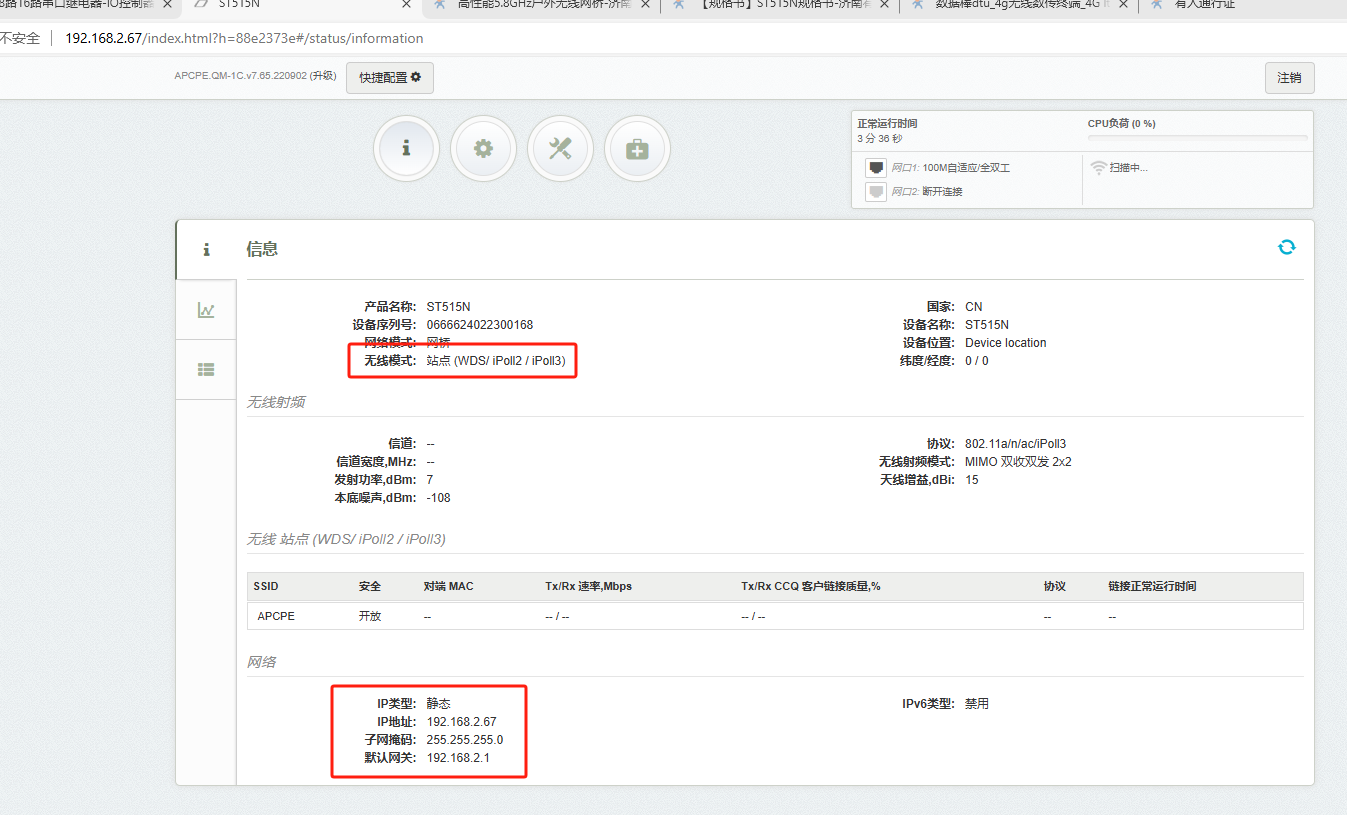

保存更改，查看修改后的信息
3、USR-ST515N-3参数设置
进入USR-ST515N-3的内置网页，将设备的工作模式修改为站点模式

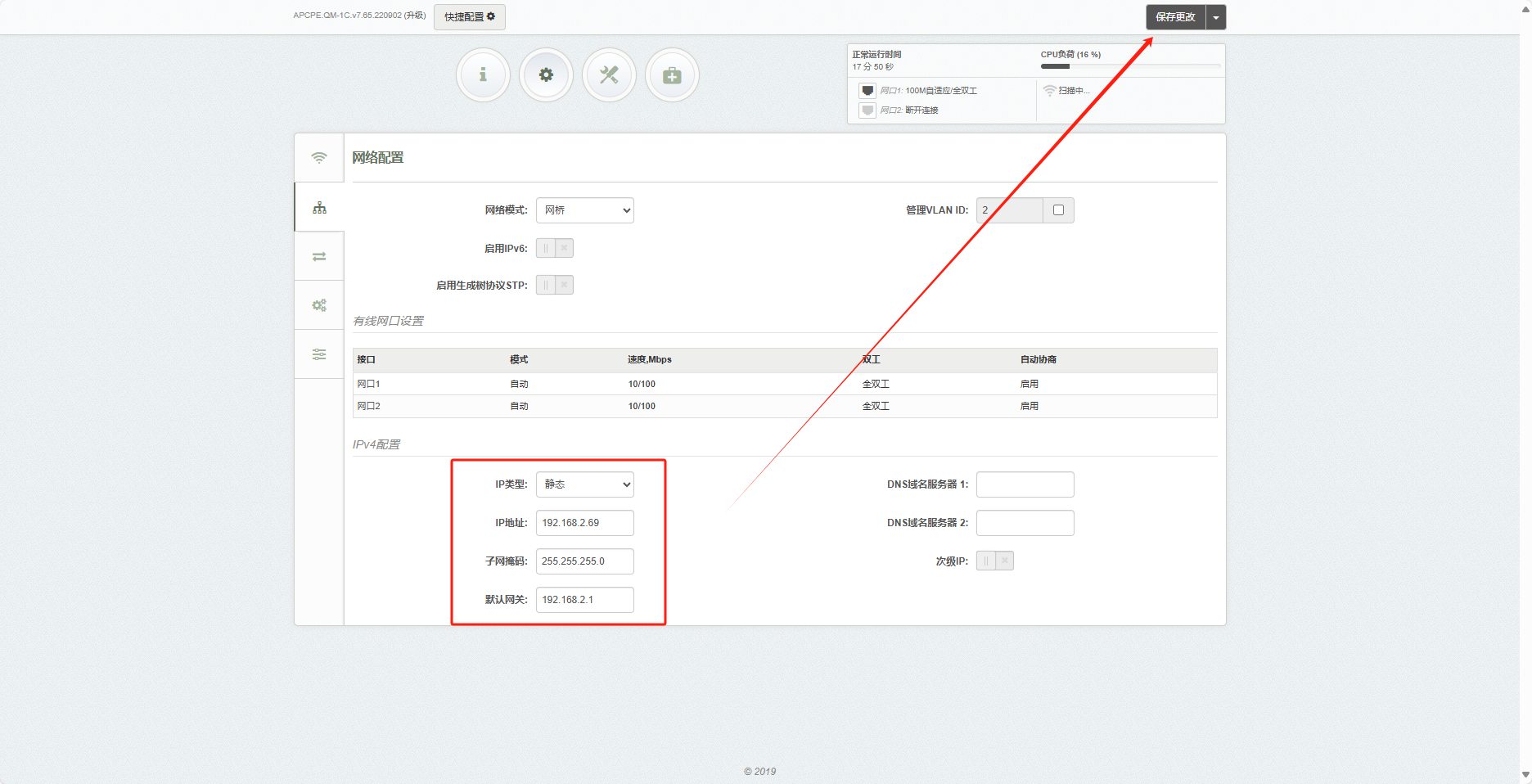

将设备的IP修改为192.168.2.69，子网掩码255.255.255.0，网关192.168.2.1

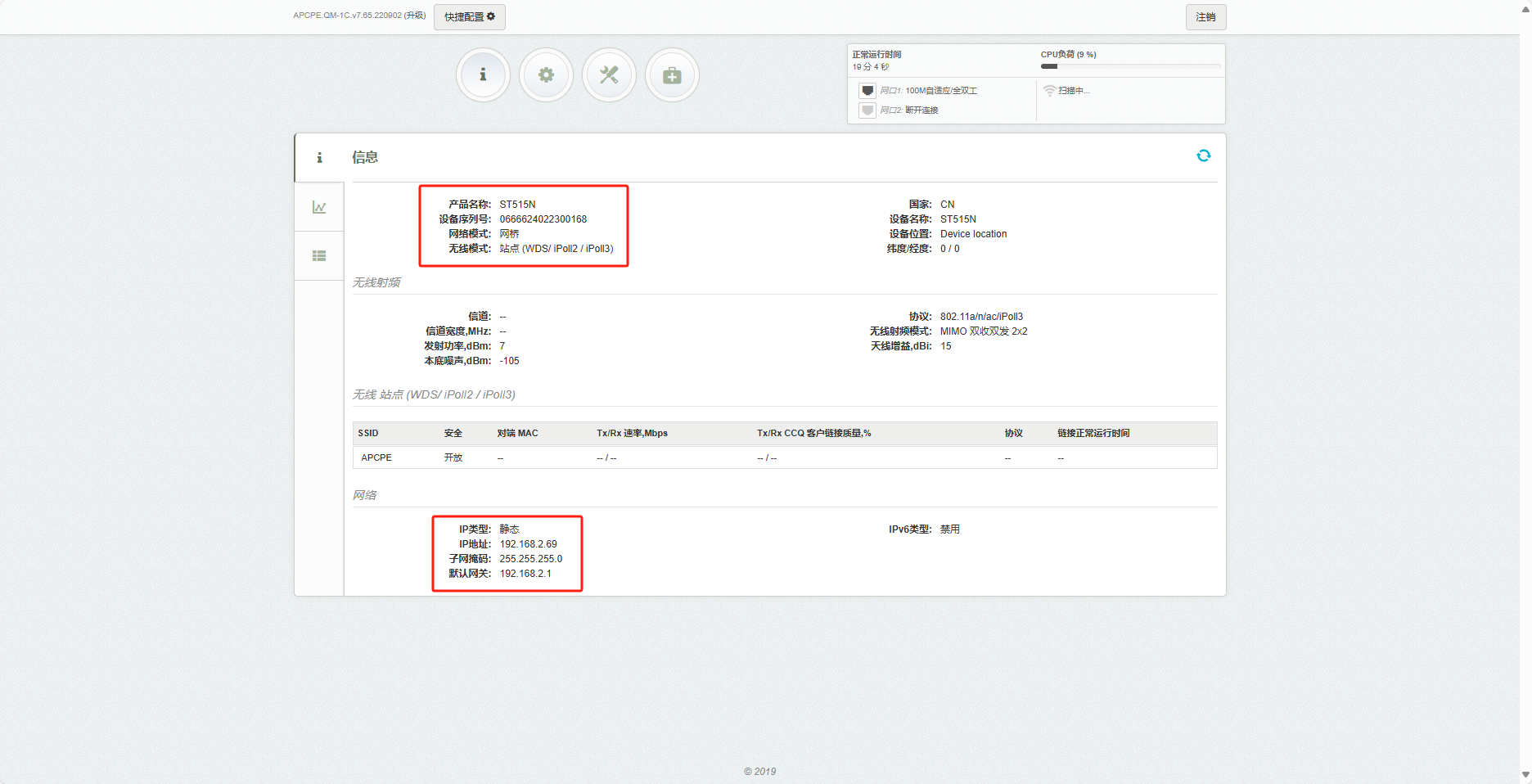

保存更改查看修改后的信息
USR-IO4242T-EWR将WAN口IP修改为静态

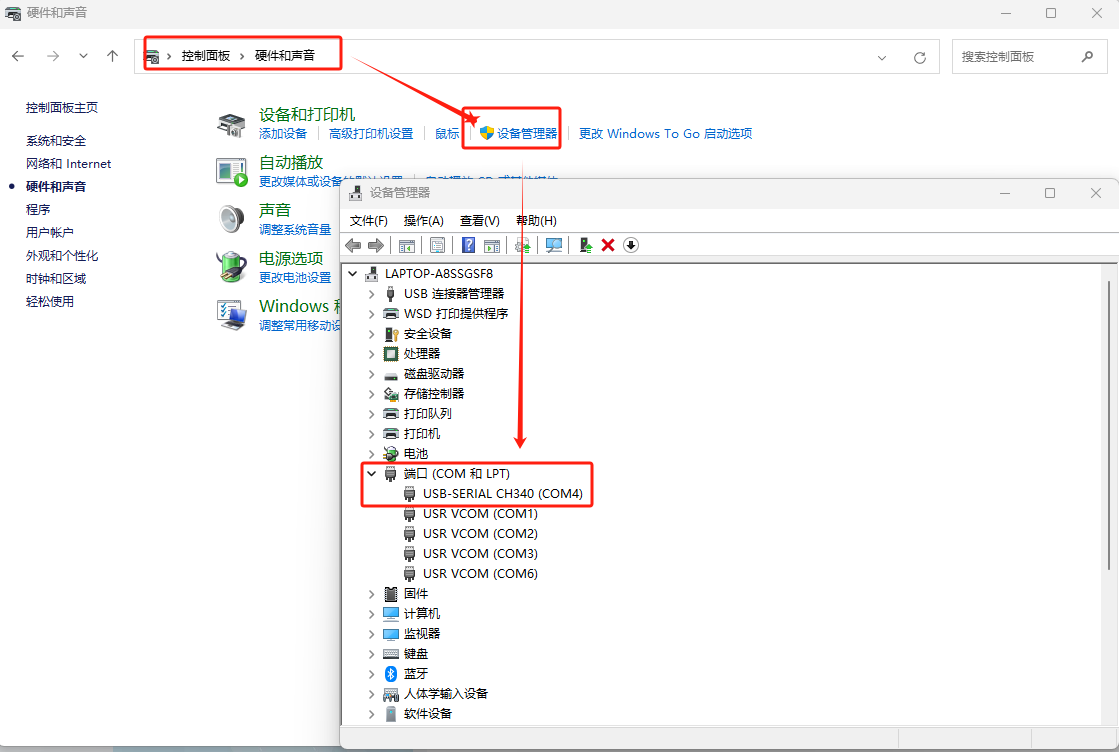

使用USB转485转化器将USR-IO424T-EWR接到电脑上，电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认转换器COM口是COM4

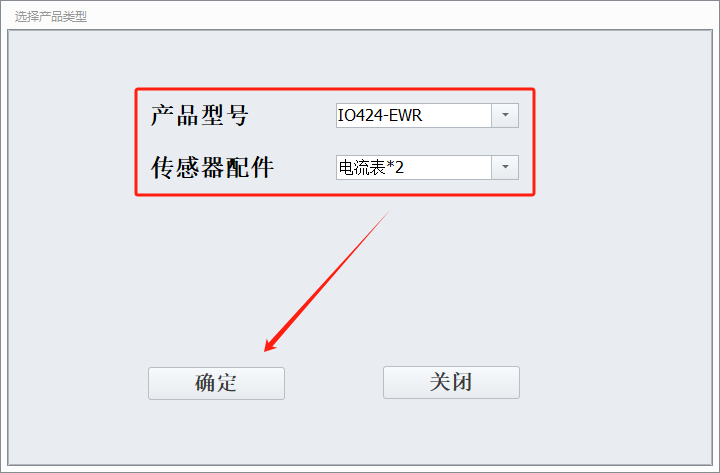

打开USR-IO424T-EWR上位机软件，选择串口配置方式，COM4，9600， NONE 8 1，连接串口

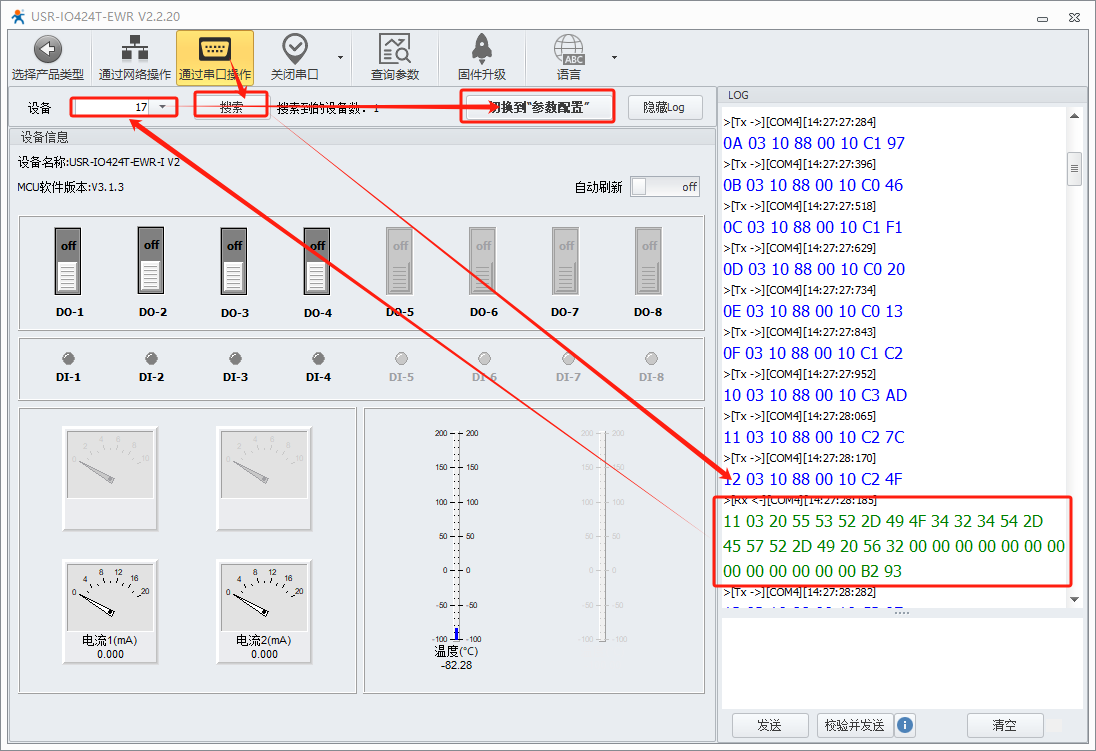

搜索设备，
切换到参数配置

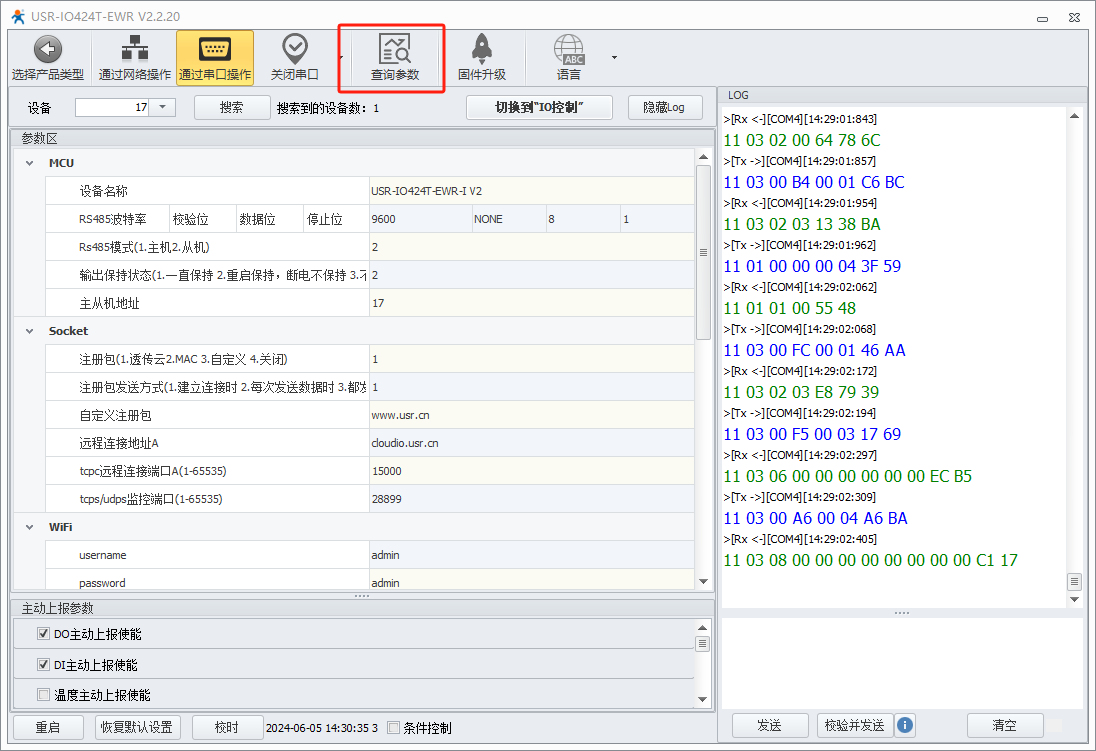

获取当前参数

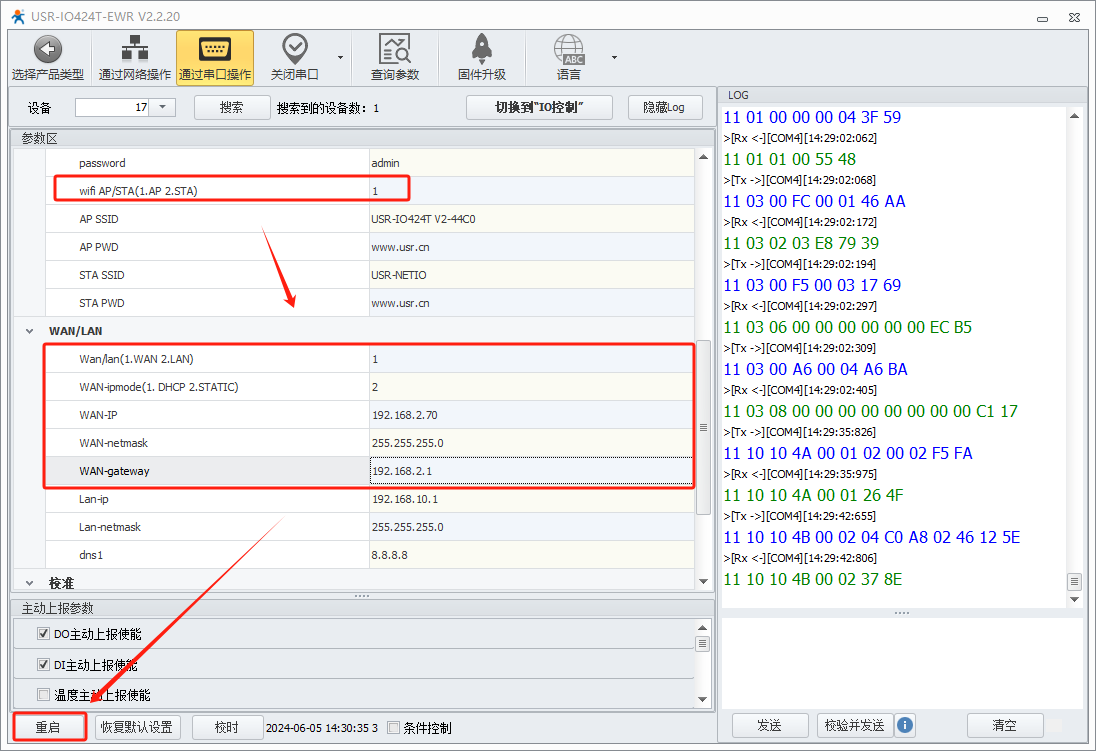

将USR-IO424T-EWR的WIFI模式设置为AP模式
网口设置为WAN口， STATIC，IP设置为192.168.2.70，子网掩码255.255.255.0，网关192.168.2.1
注意WAN LANIP不要冲突
点击软件左下角重启
USR-ST515N-3和USR-IO424T-EWR通过网线直连。
四、功能调试
1、功能调试
接入点和站点之间可以互相ping通，站点之间不可以互通。
电脑1和电脑2之间进行ping测试，电脑1和USR-IO424T-EWR进行ping测试，电脑2和USR-IO424T-EWR进行ping 测试。
2、调试截图

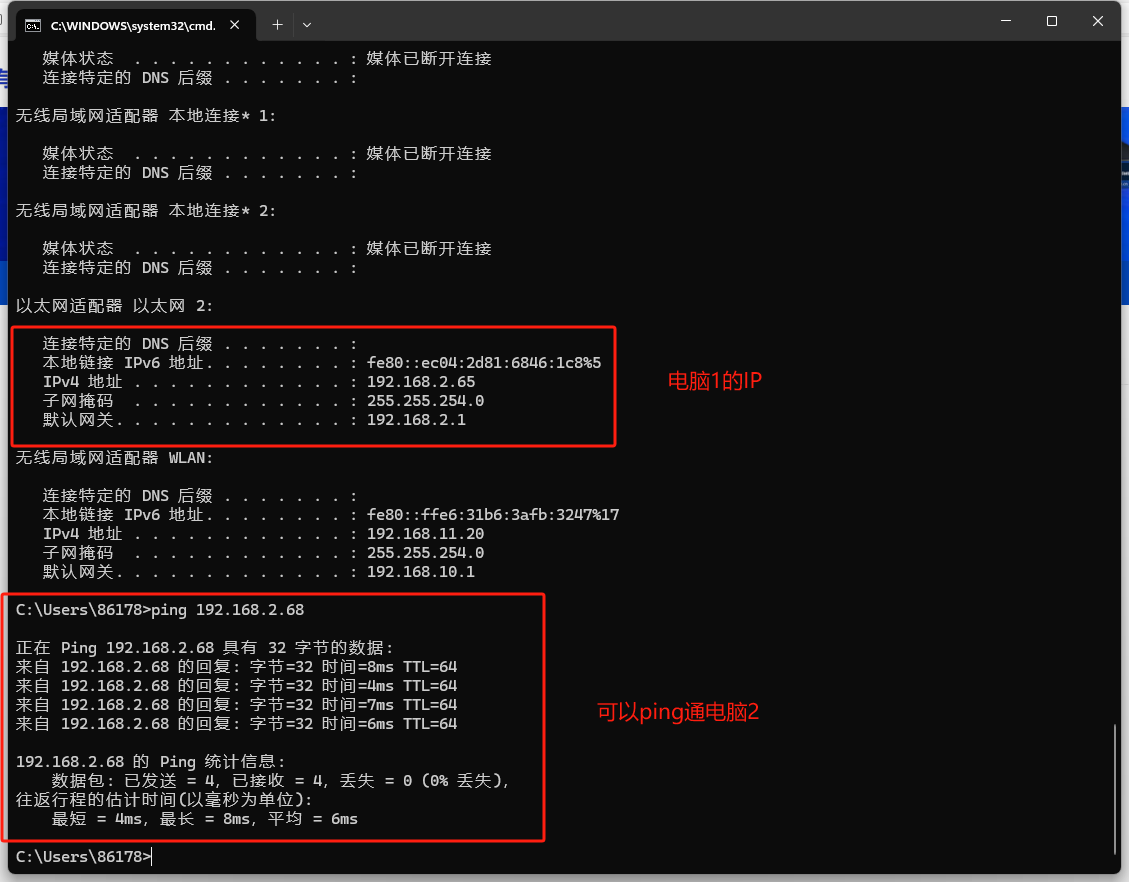

电脑1ping电脑2，可以ping通

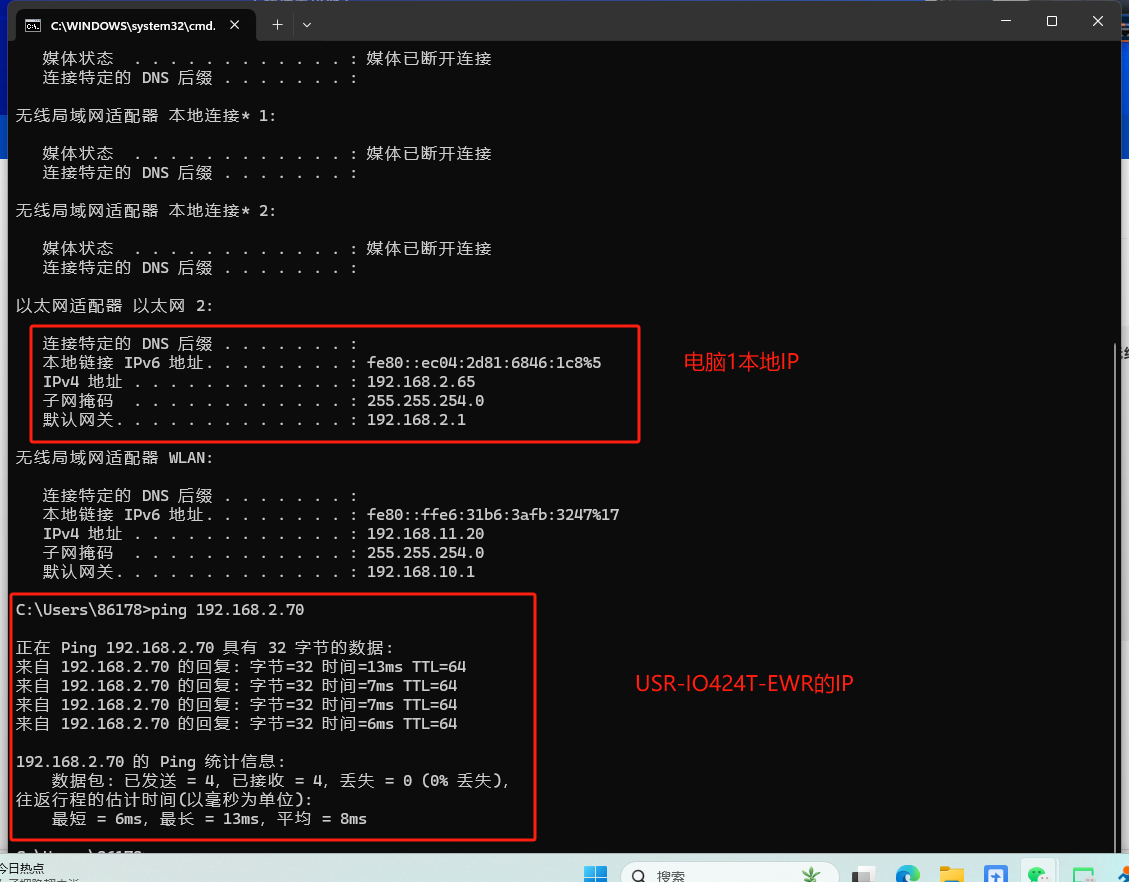

电脑1pingUSR-IO424T-EWR，可以ping通

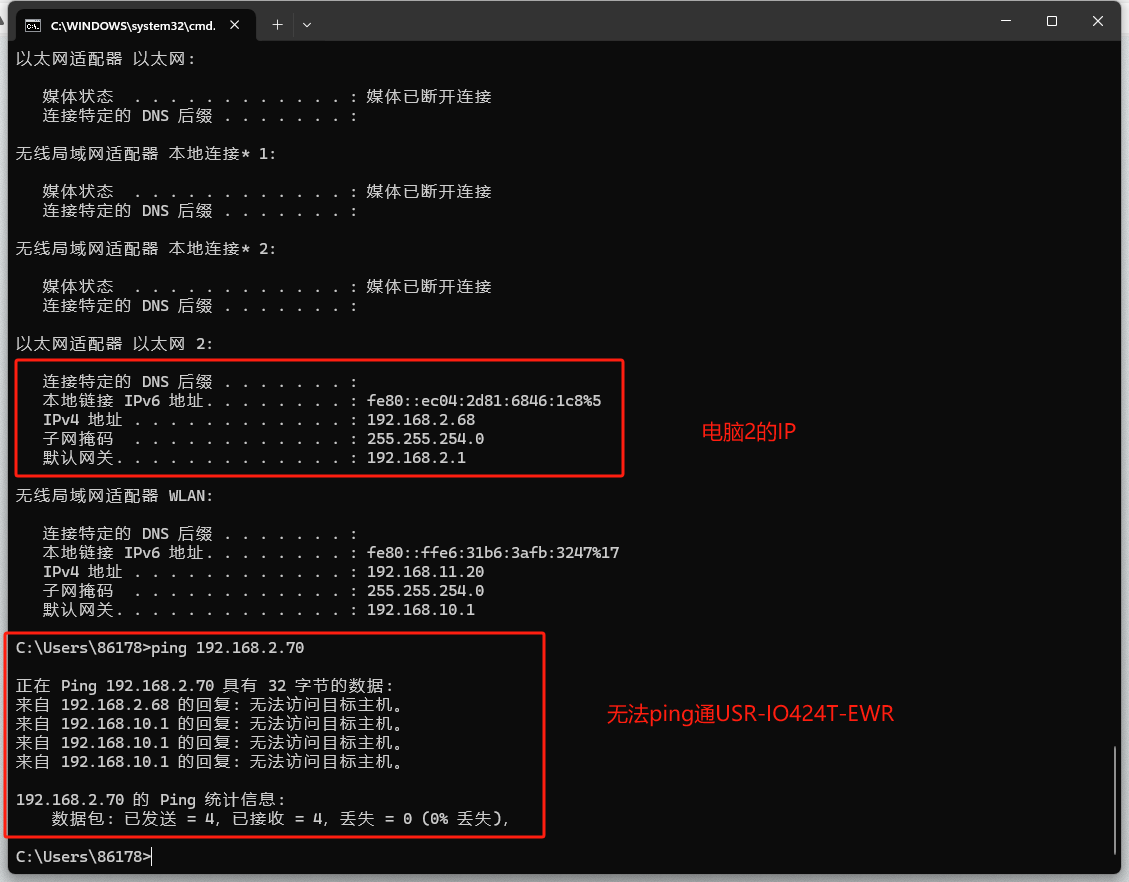

电脑2pingUSR-IO424T-EWR,无法ping通
编写人：尹丛欣 编写日期：2024-06-4
审核人：尹丛欣 审核日期：2024-06-6
订正版本：V1.0 订正内容：初稿
