USR-M300-链路1-HTTP模式GET数据上报示例

一、资料下载

USR-M300 说明书：https://www.usr.cn/Download/1332.html

USR-M300 规格书：https://www.usr.cn/Download/1333.html

USR-M300 应用指导：https://www.usr.cn/Download/1369.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

MODBUS SLAVE和带时间戳的网络助手软件可以自己百度下载。

二、硬件连接

1、所需物品

USR-M300 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

超五类网线 2根

笔记本电脑 1台

2、硬件连接

USR-M300 接好4G天线，电源端子接12V电源适配，注意正负极不要接反。

USR-M300 的串口1的485接USB-RS485串口线到电脑USB口。

USR-M300 的LAN口网线直连电脑，WAN口可以用网线接外网路由器的LAN口上外网，USR-M300也支持内置卡上网，可以登陆USR-M300网页切换联网方式。

接好线之后，产品接12V电源适配器上电。

3、端口号

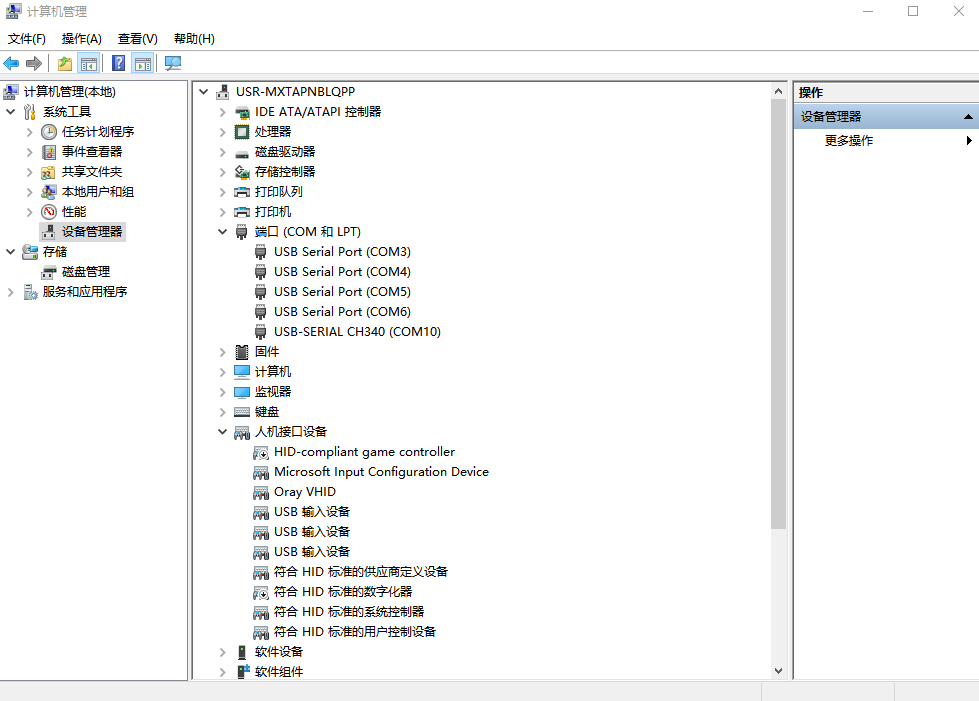

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号是COM10。

三、产品参数设置

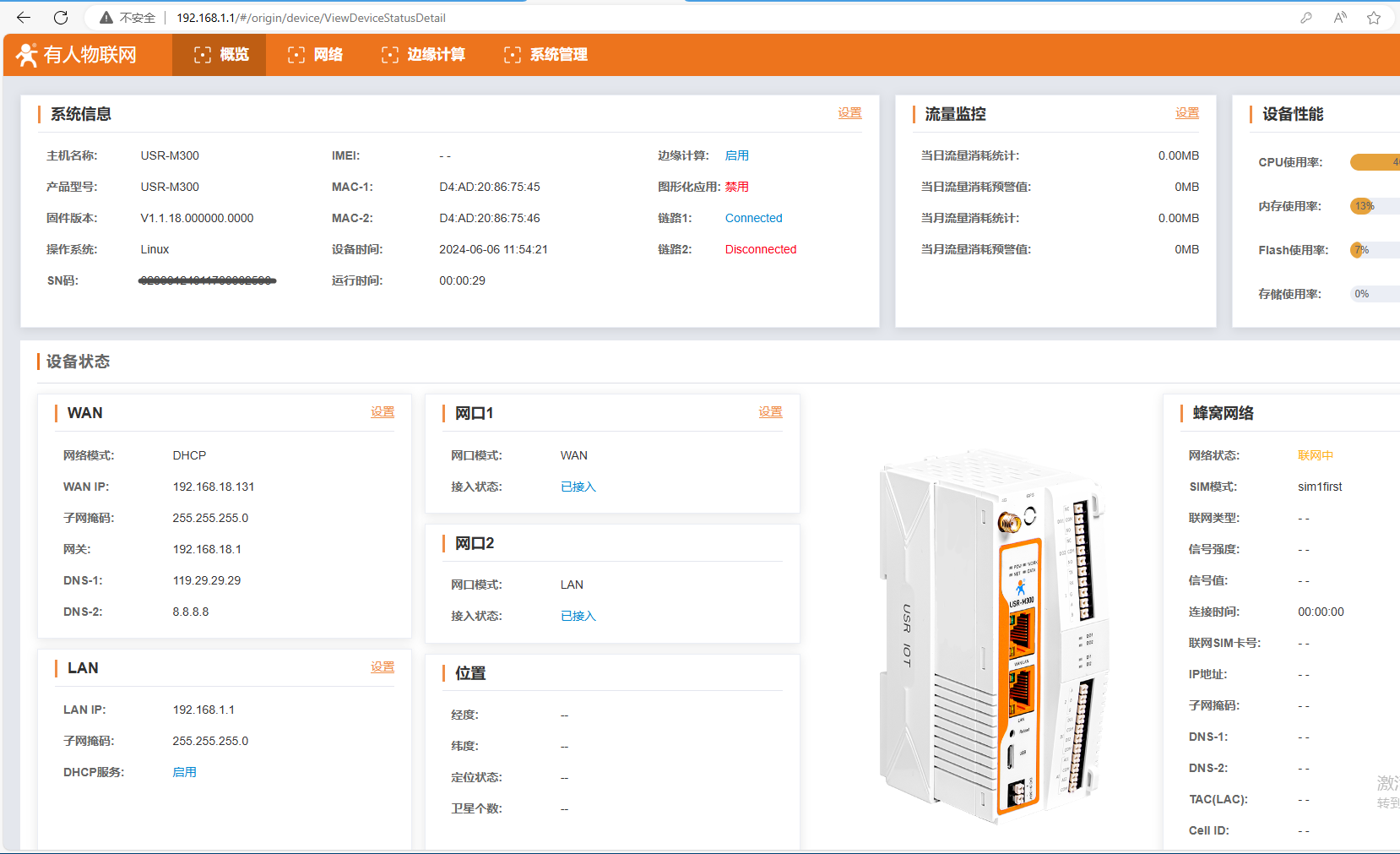

1、登陆USR-M300网页

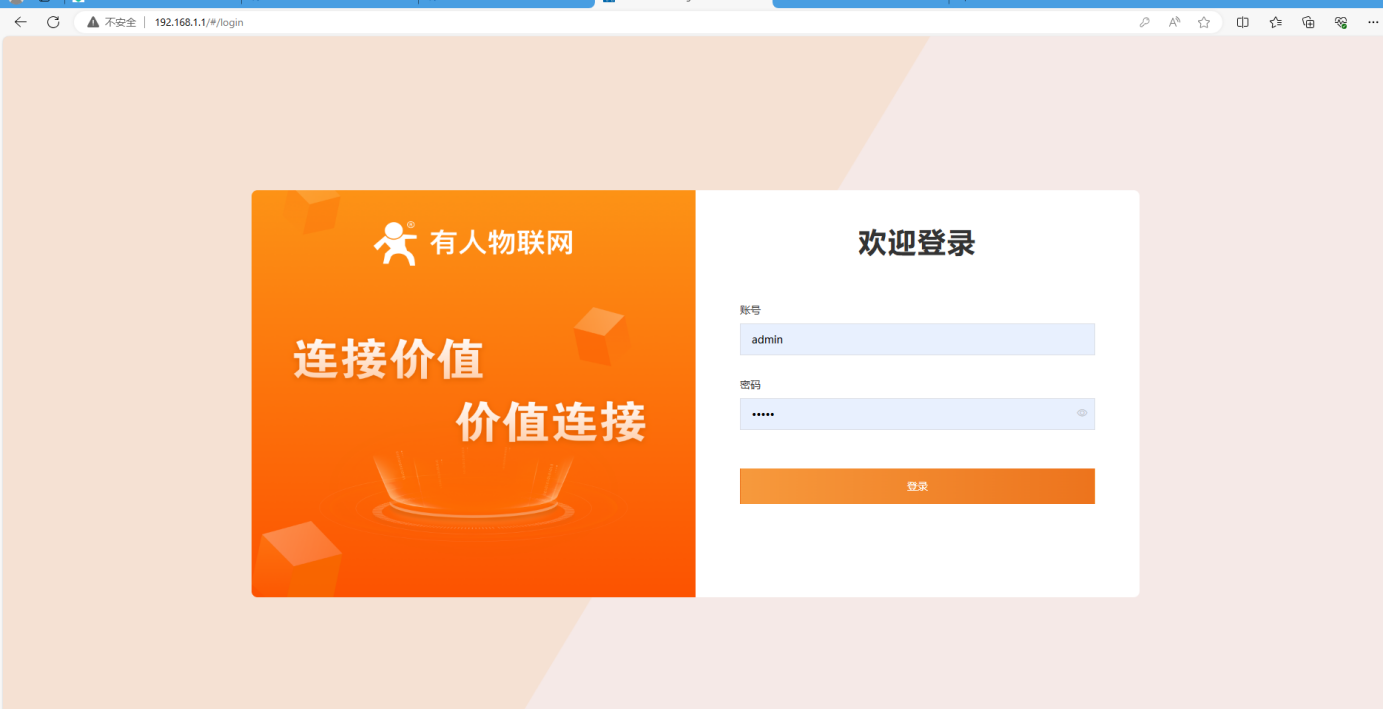

电脑打开浏览器，输入192.168.1.1，登陆USR-M300内置网页，用户名和密码都是admin。

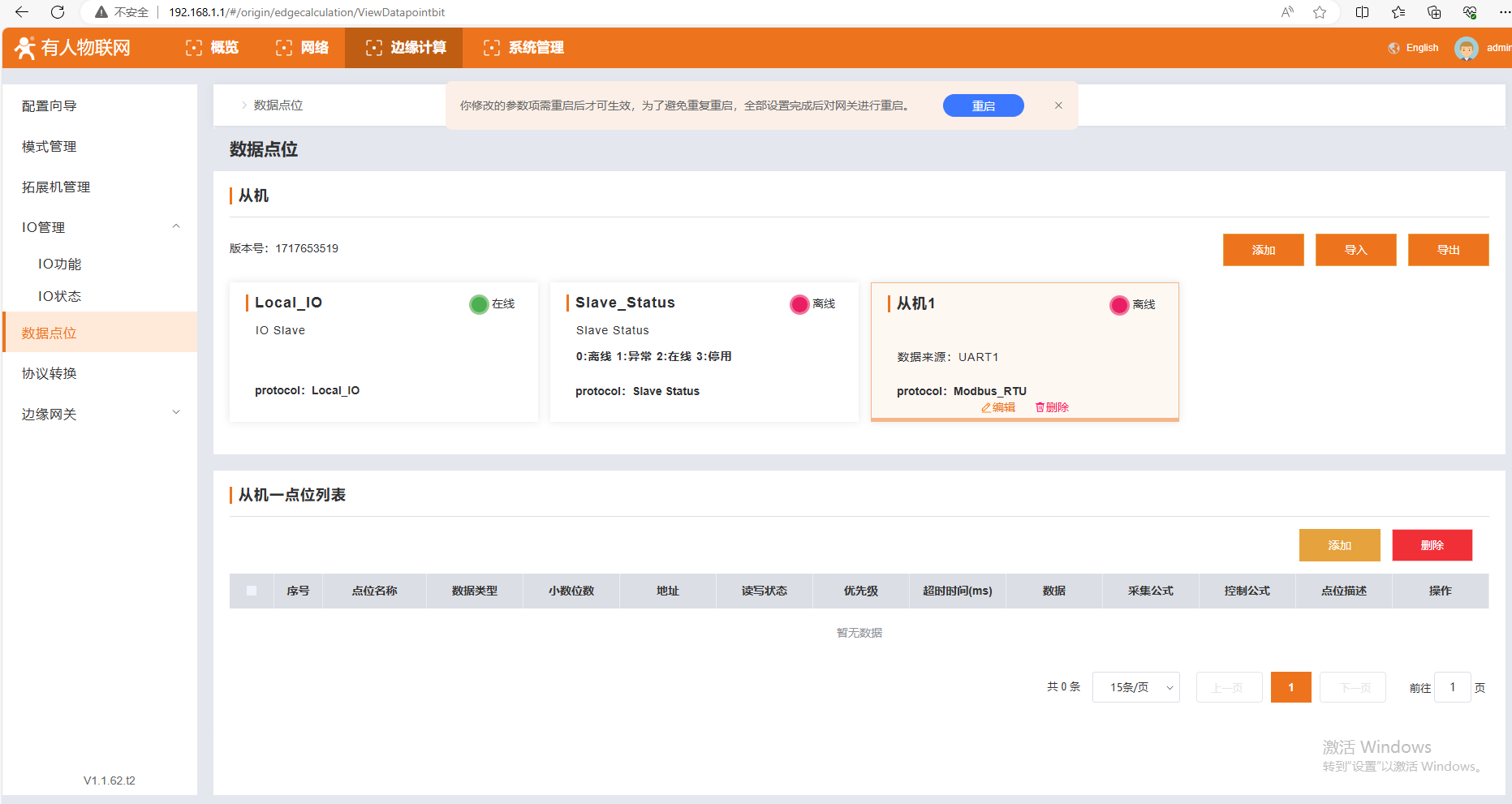

2、数据点位：添加从机和点位

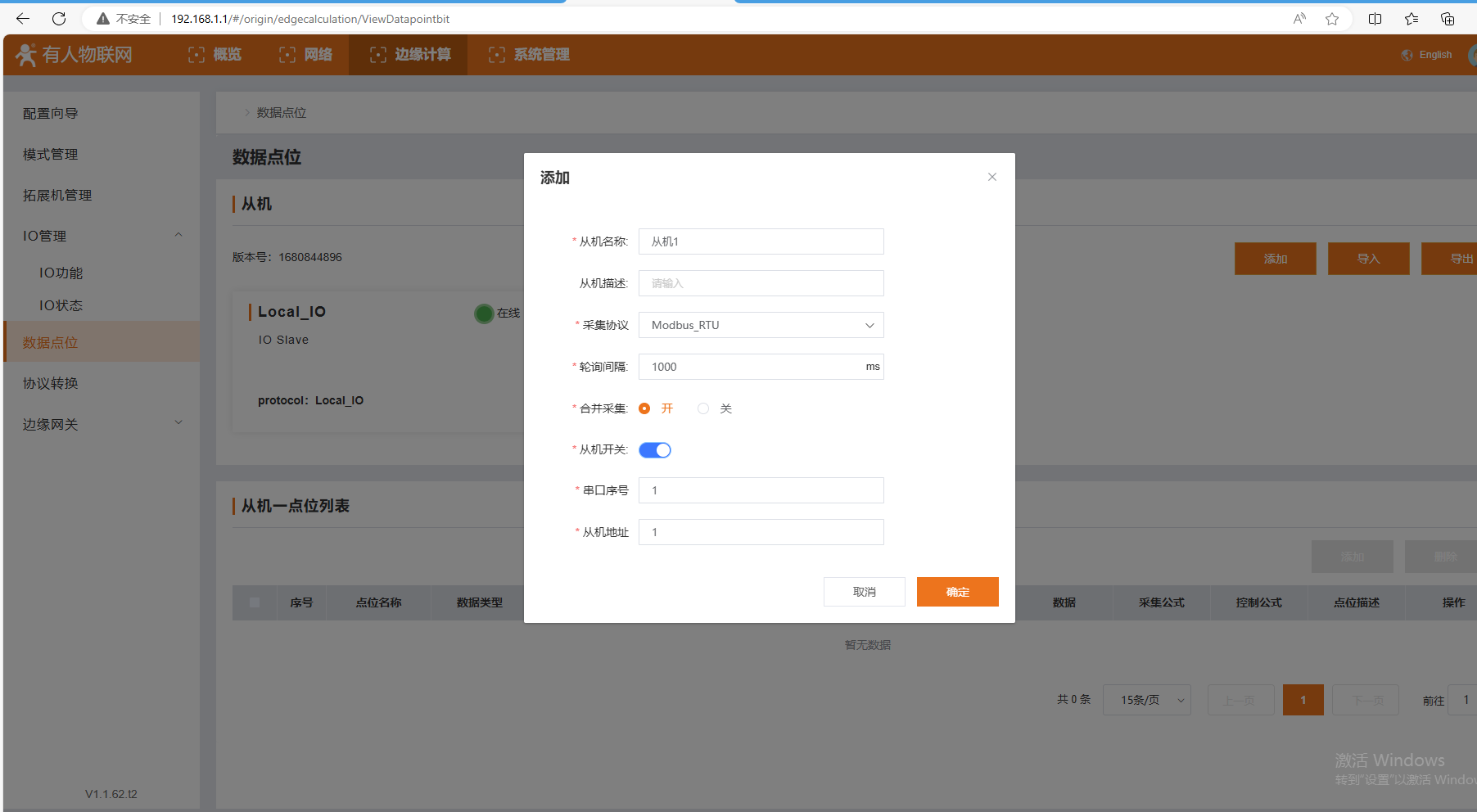

（1）点开数据点位，在从机一栏，点击添加。

（2）从机名称：从机1，采集协议：Modbus_RTU，轮询间隔：1000ms，从机开关打开，从机地址：1。点击确定，等设置完所有参数，最后网页重启USR-M300。

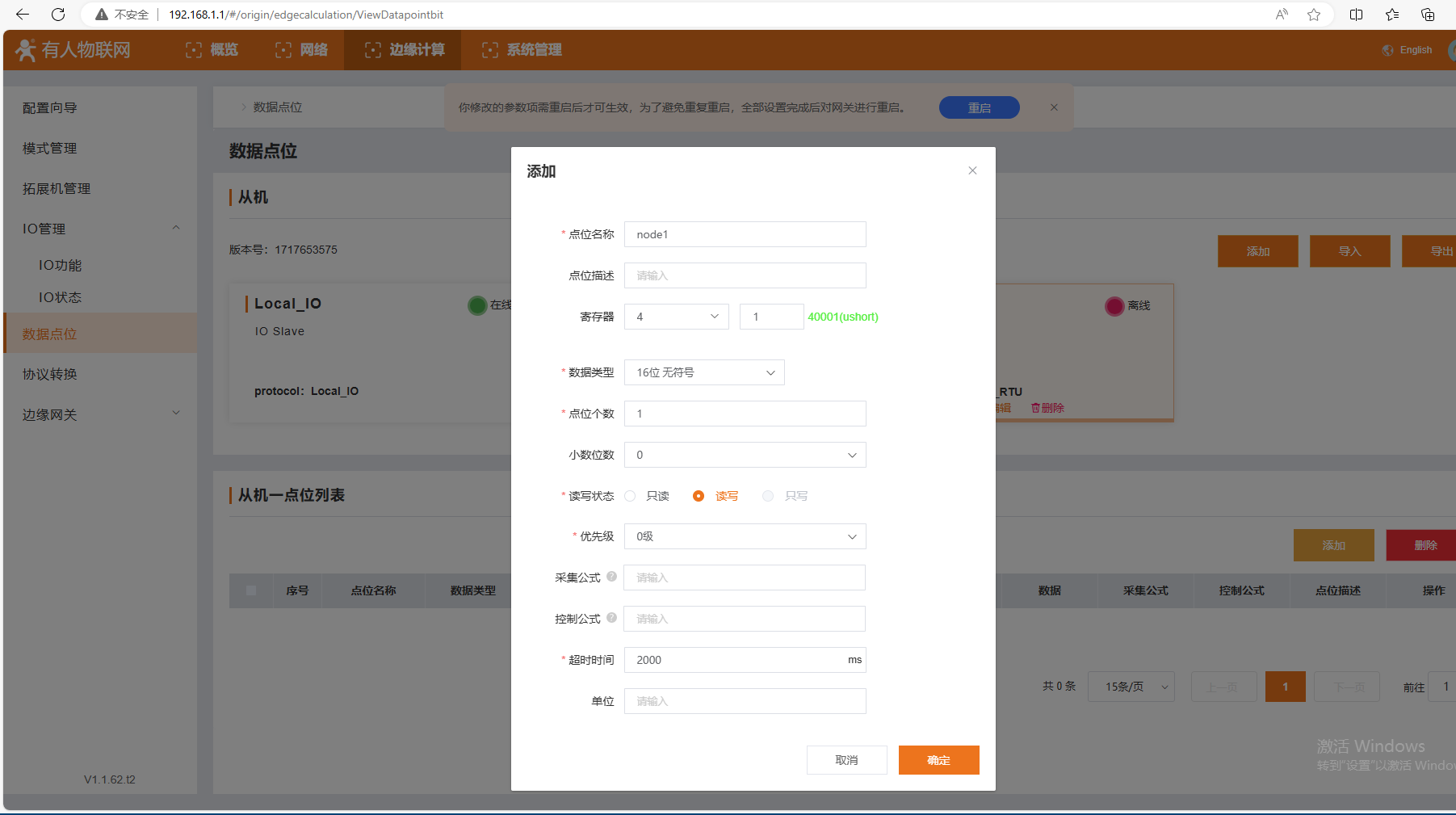

（3）从机--点位列表，点击添加

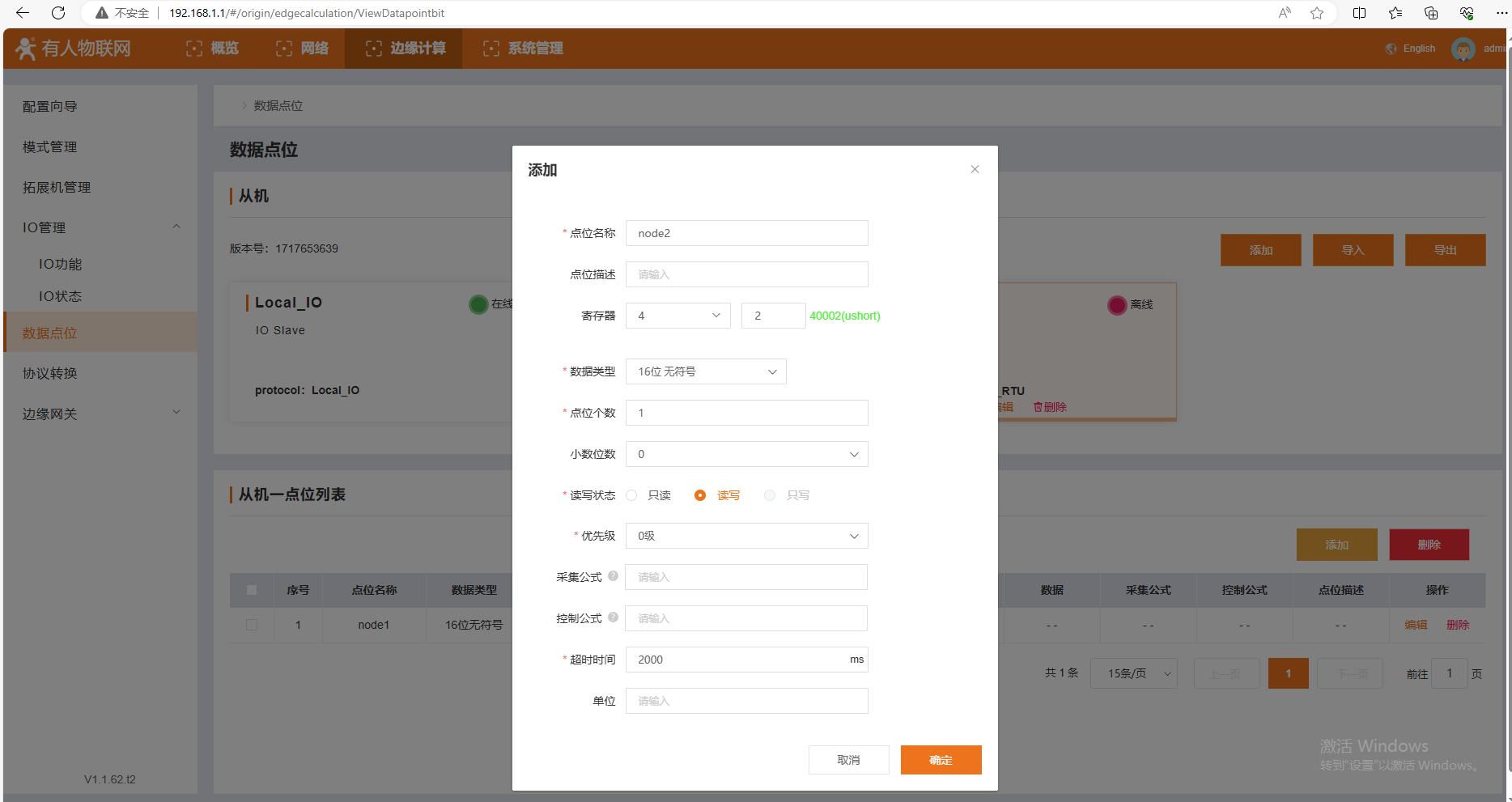

（4）点位名称：node1(和后面上报数据都点位名称保持一致），寄存器功能码04，寄存器地址1（对应实际十进制寄存器地址0），读写状态读写，点击确定。

（5）再添加第二个点位，点位名称：node1(和后面上报数据的点位名称保持一致），寄存器功能码04，寄存器地址1（对应实际十进制寄存器地址0），读写状态读写，点击确定。

（6）添加完，可以列表检查

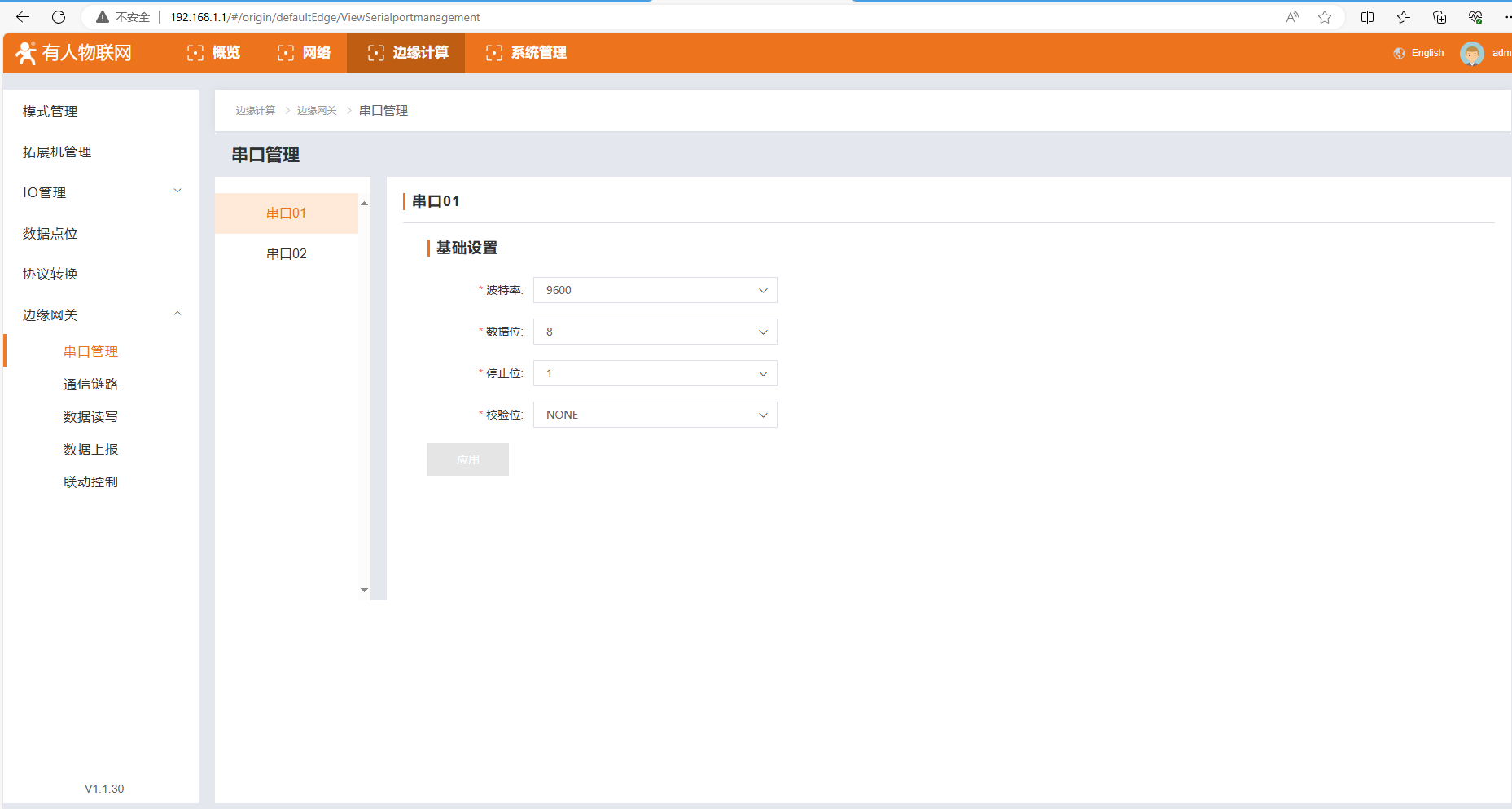

3、边缘网关：串口管理--串口01设置

串口01，基础设置，波特率9600，数据位,8，停止位1，校验位NONE。

实际应用，串口参数需要和所接485设备的串口参数一致，如果修改USR-M300串口参数之后，点击应用。

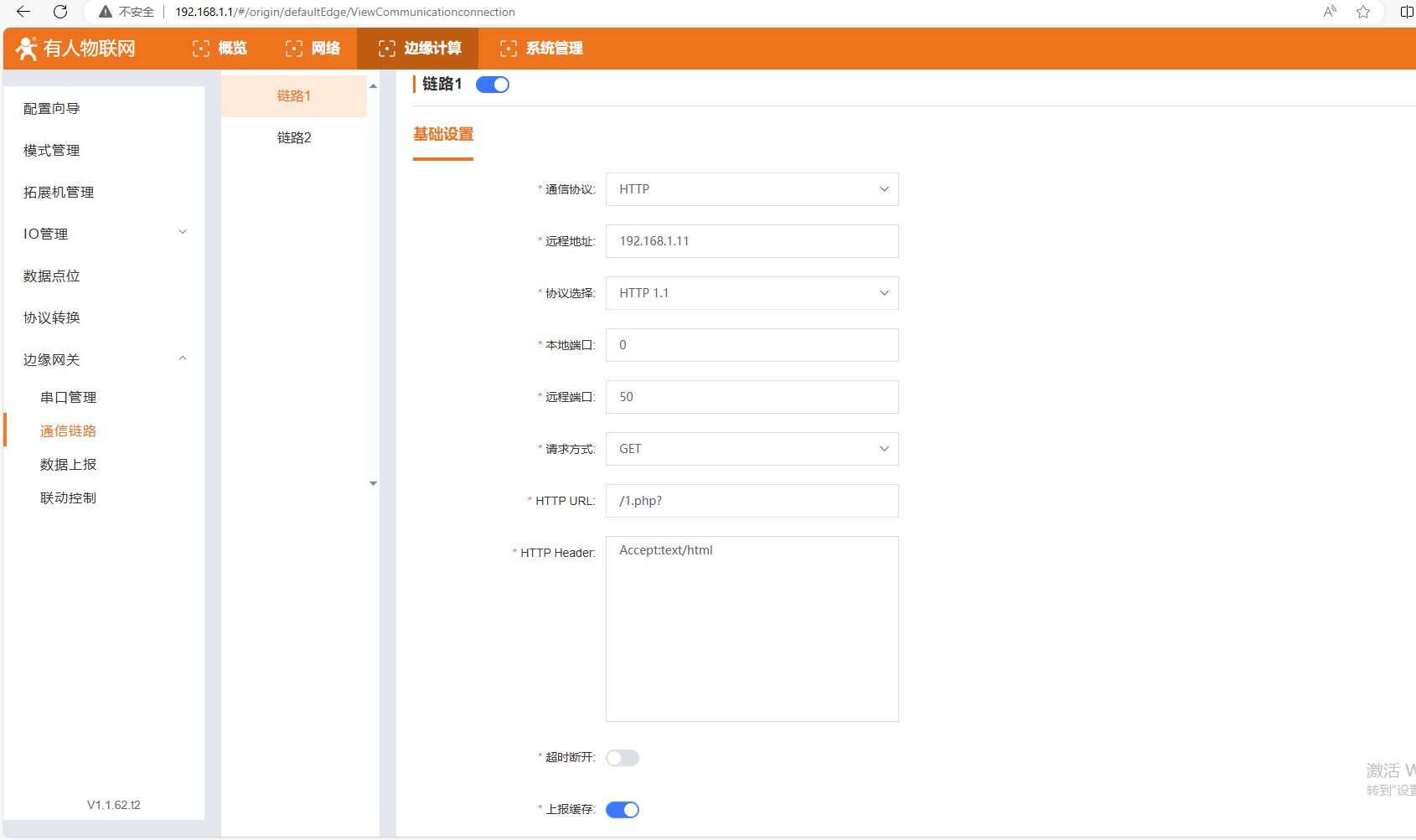

4、边缘网关：通信链路--链路1--HTTP参数设置

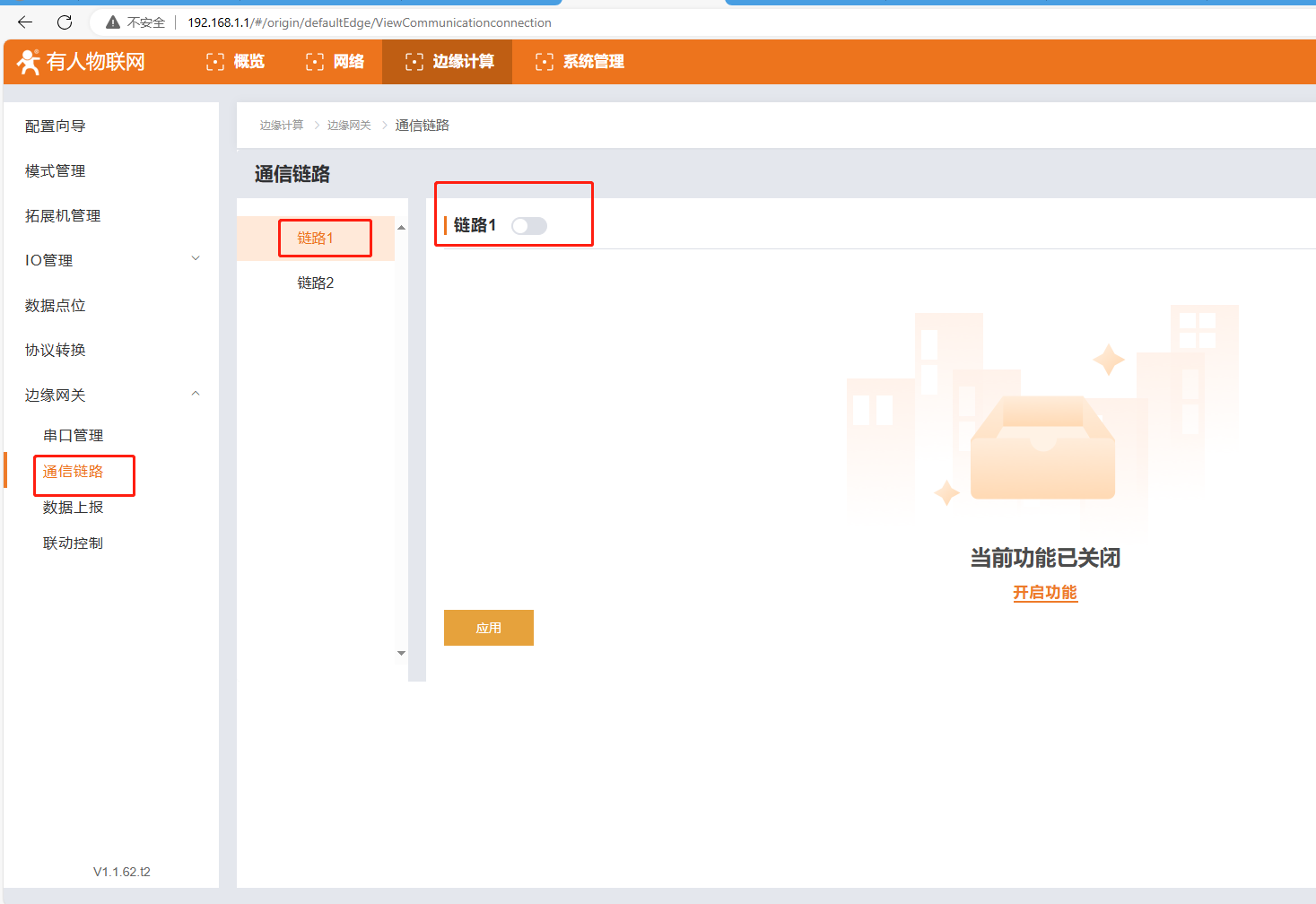

（1）点击链路1，打开链路1开关。

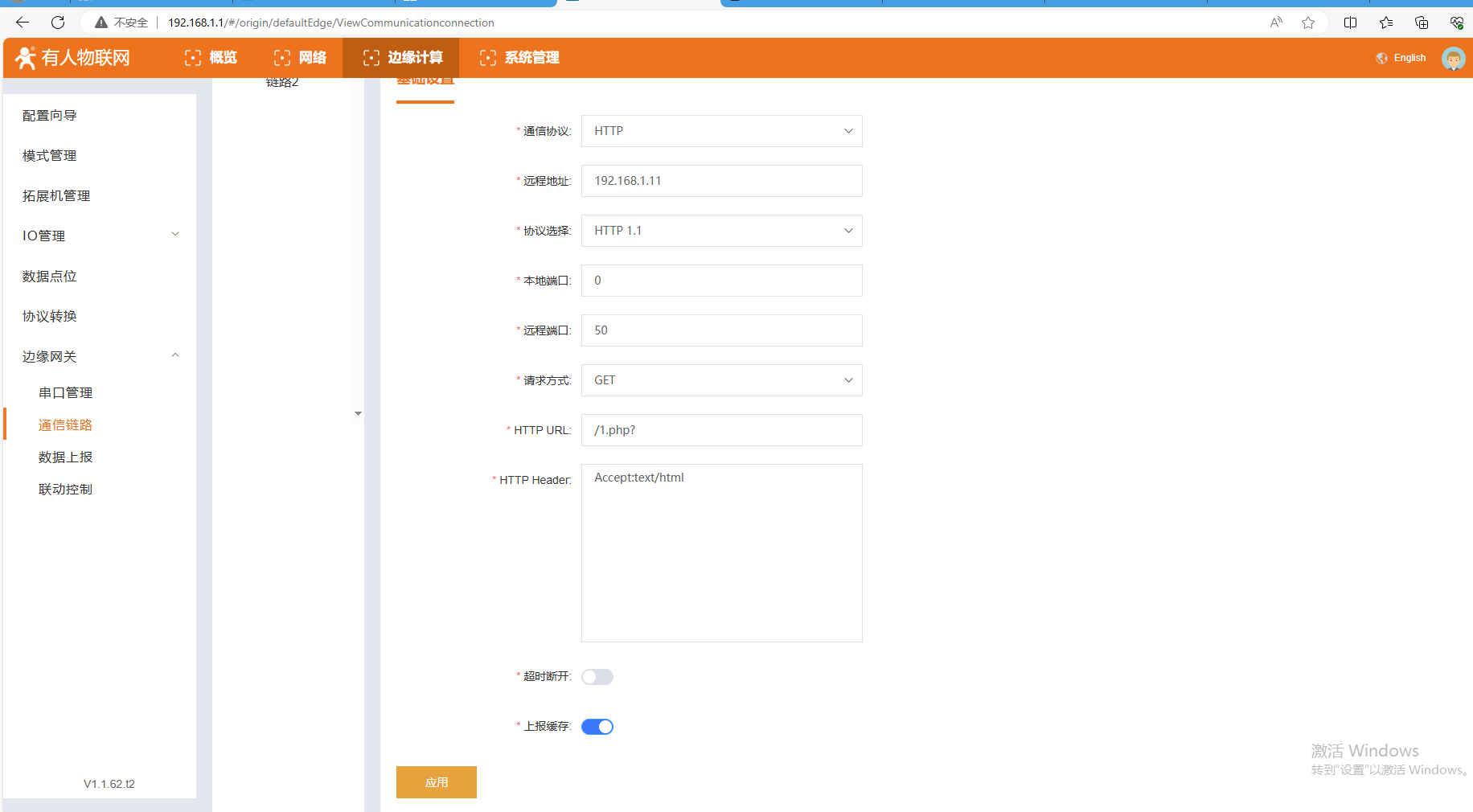

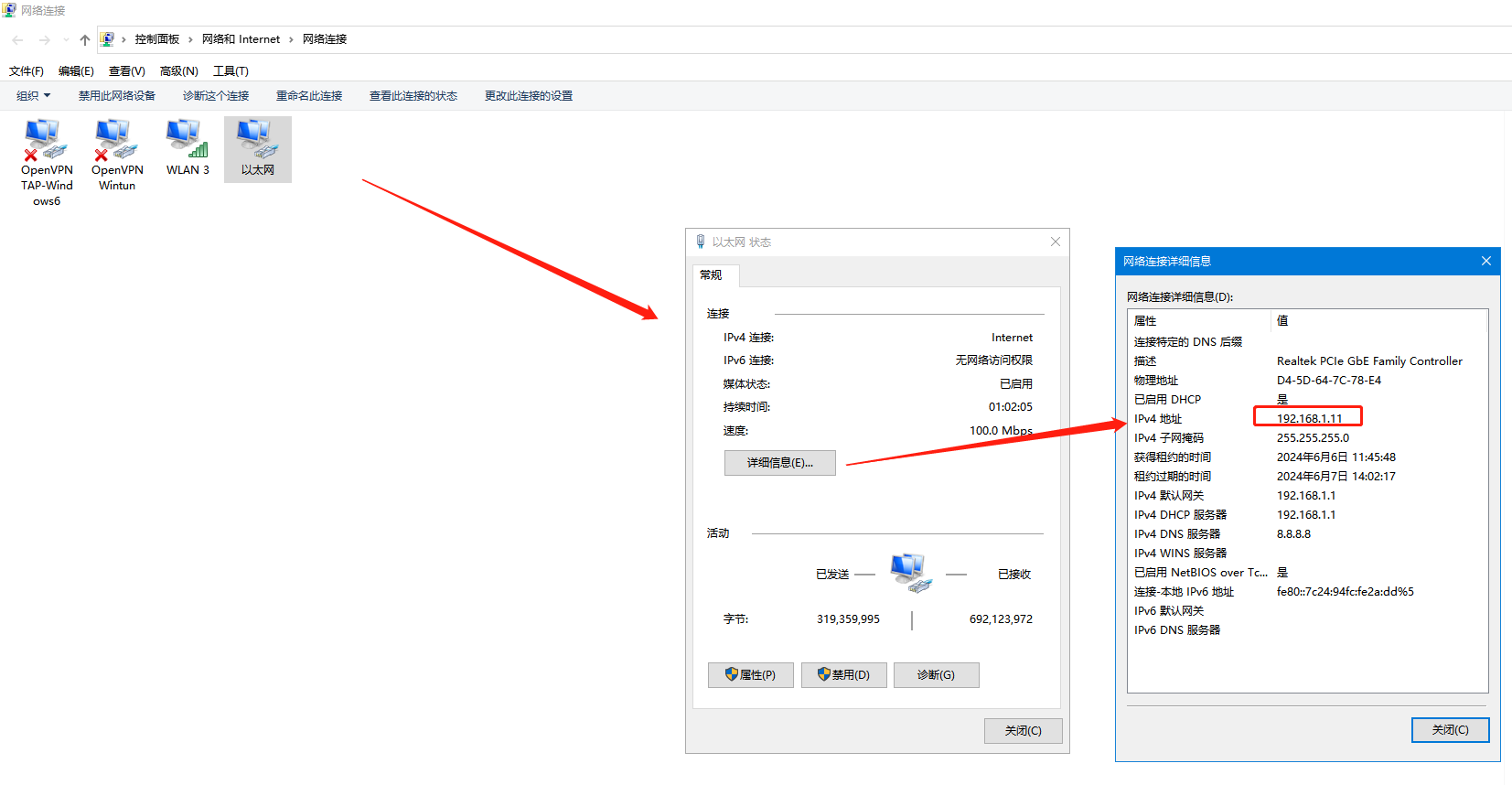

（2）在基础设置，配置HTTP参数，这里以USR-M300 LAN口网线直连电脑，电脑做HTTP服务器测试，电脑的本地网卡IPv4 IP是192.168.1.11

通信协议：HTTP

远程地址：192.168.1.11

远程端口：50（这里自定义用50）

请求方式：GET

HTTP URL：/1.php?

其他参数保持默认。

（3）点击应用

5、边缘网关：数据上报--上报规则--点位表设置

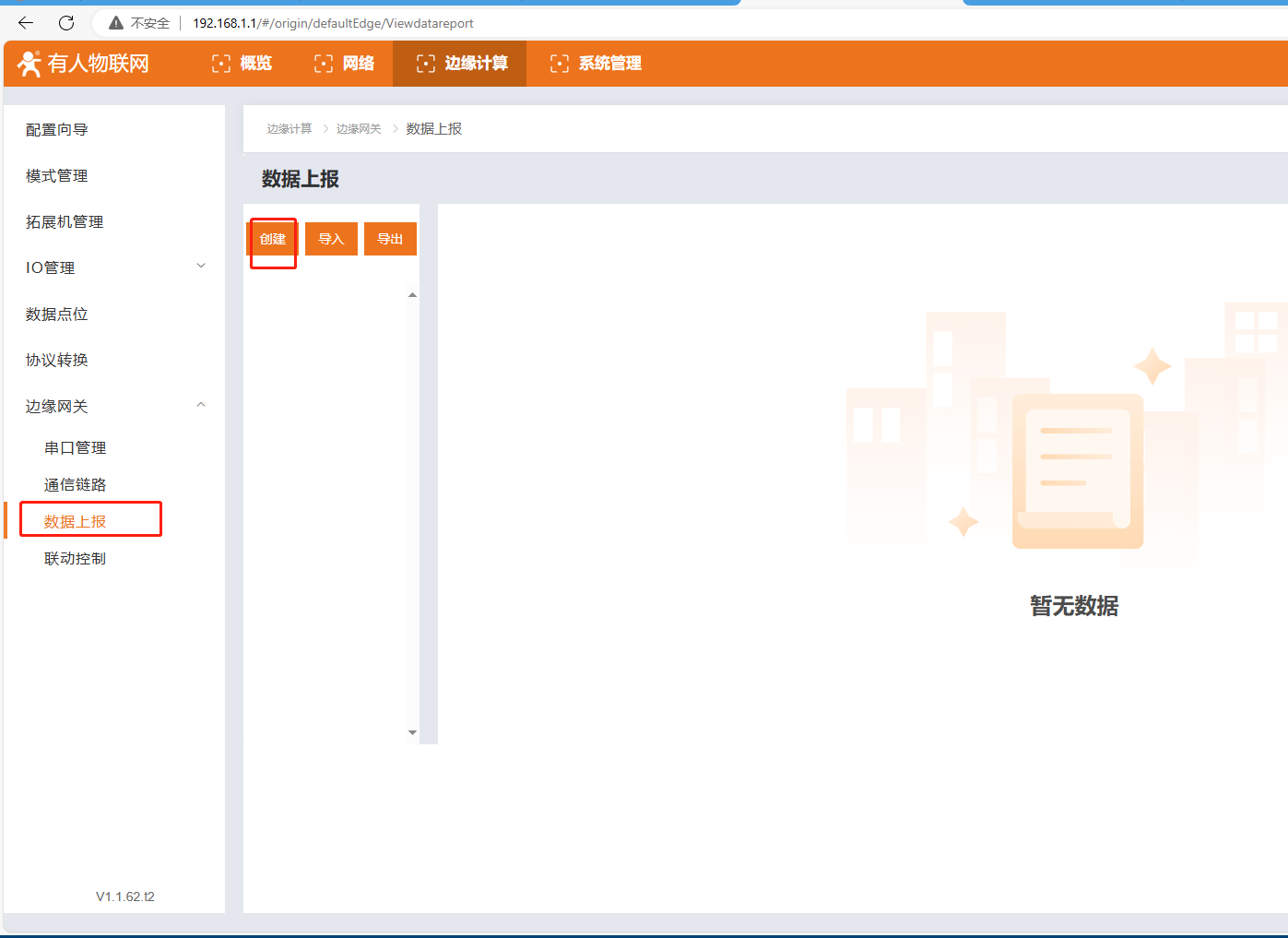

（1）打开边缘网关，点击数据上报，点击创建

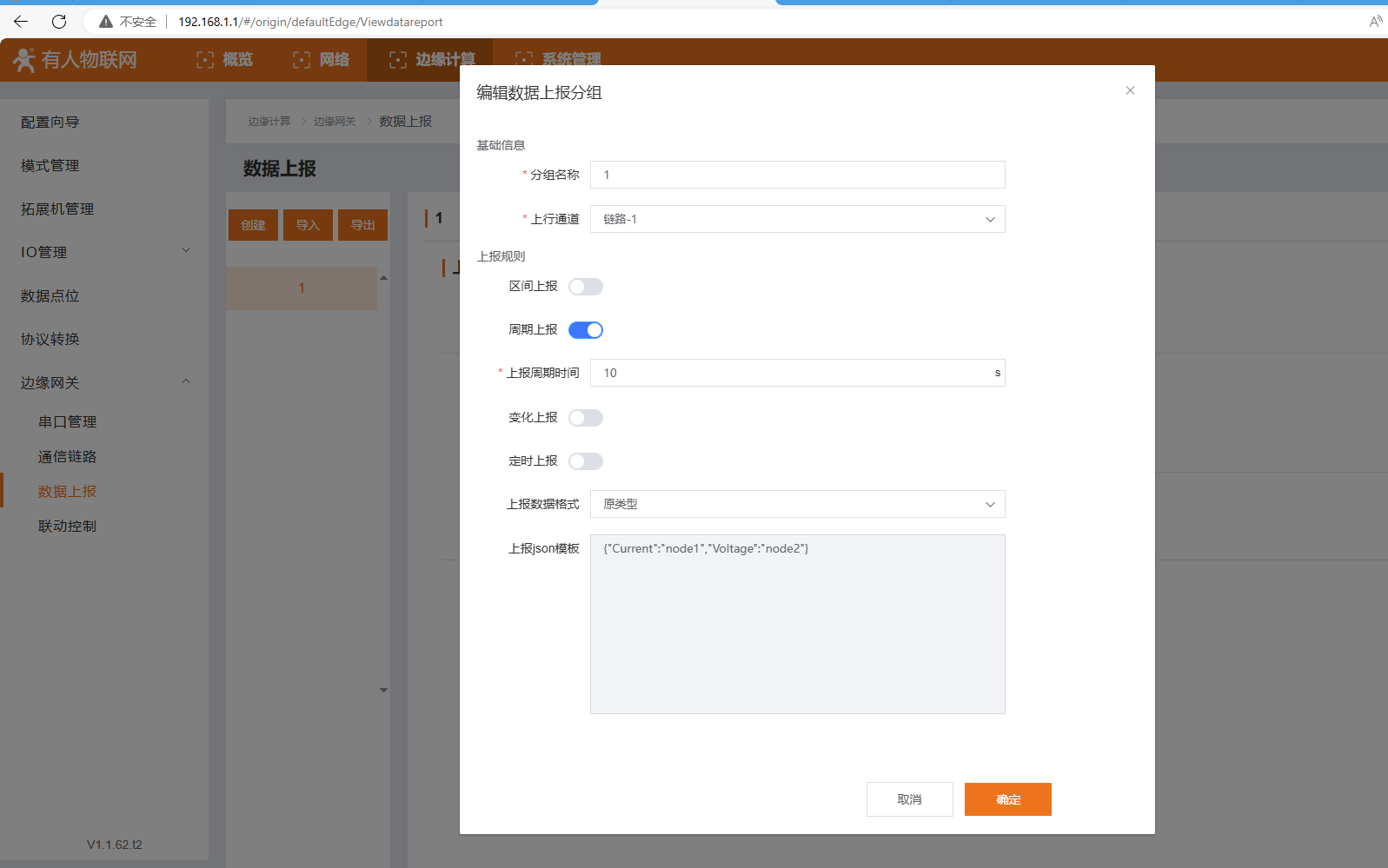

（2）基础信息，分组名称1，上行通道链路-1。上报规则，开启周期上报，上报周期时间设置10S。

上报数据格式，原类型。上报json模板，填：{"Current":"node1","Voltage":"node2"}

node1、node2和前面上报数据的点位名称保持一致。点击确定。

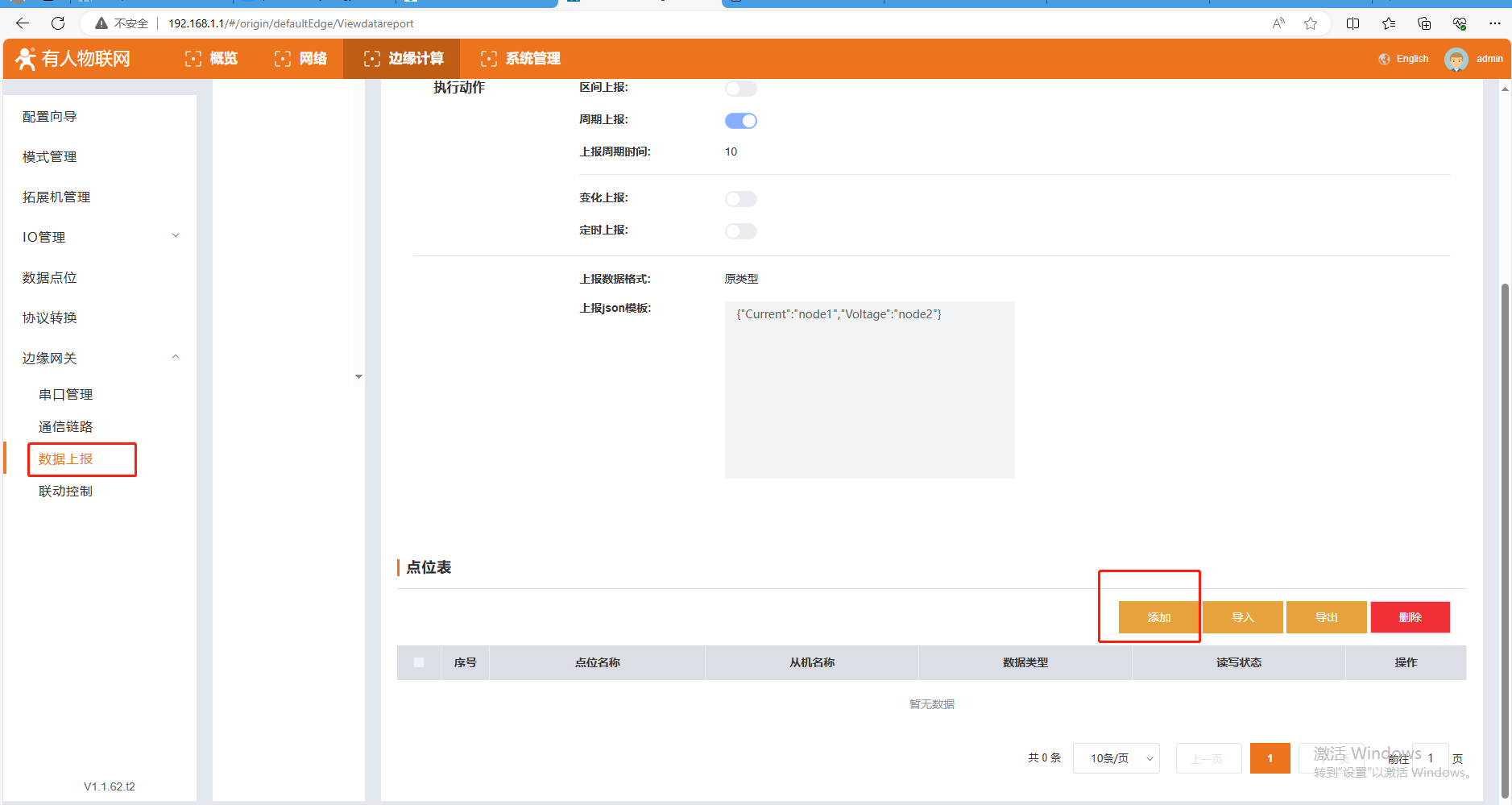

（3）点位表，点击添加

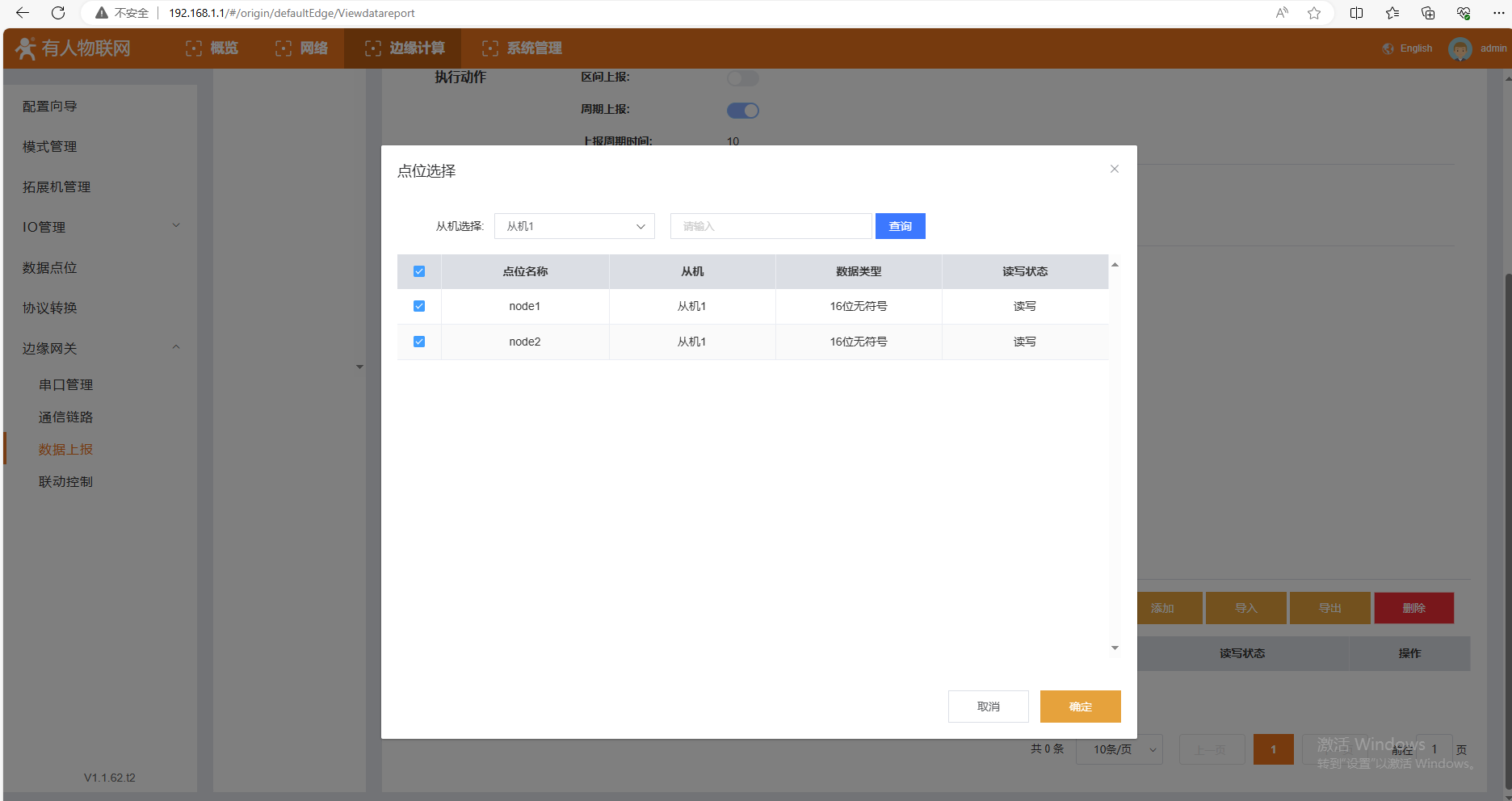

（4）选择从机1，勾选2个点位，点击确定。

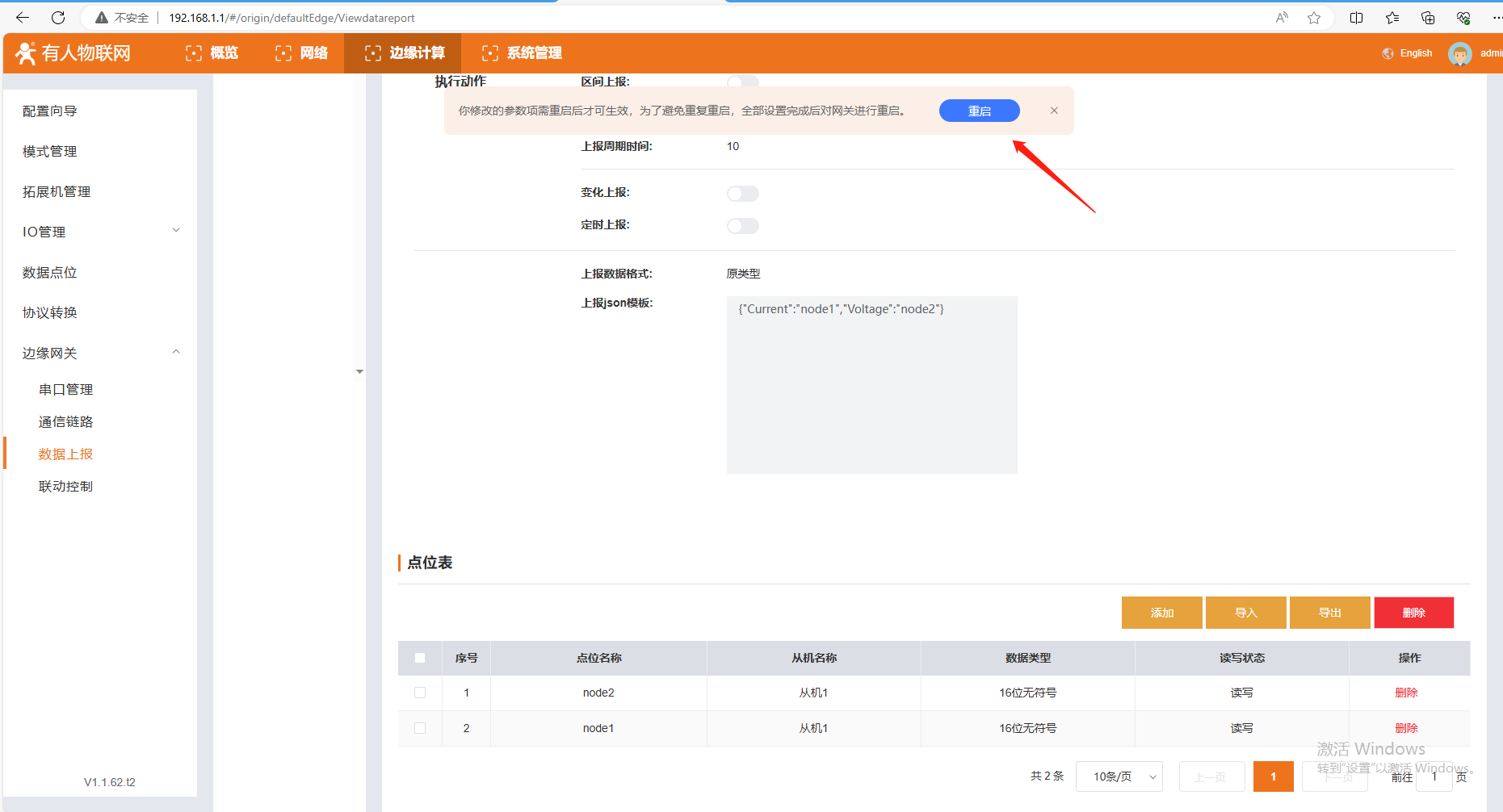

6、最后网页点击重启，等待USR-M300重启完成。

四、上报数据测试

1、MODBUS SLAVE软件设置

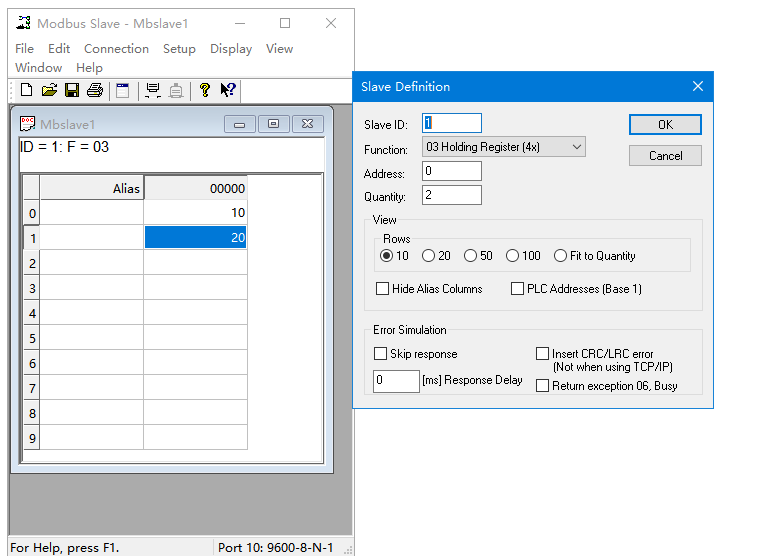

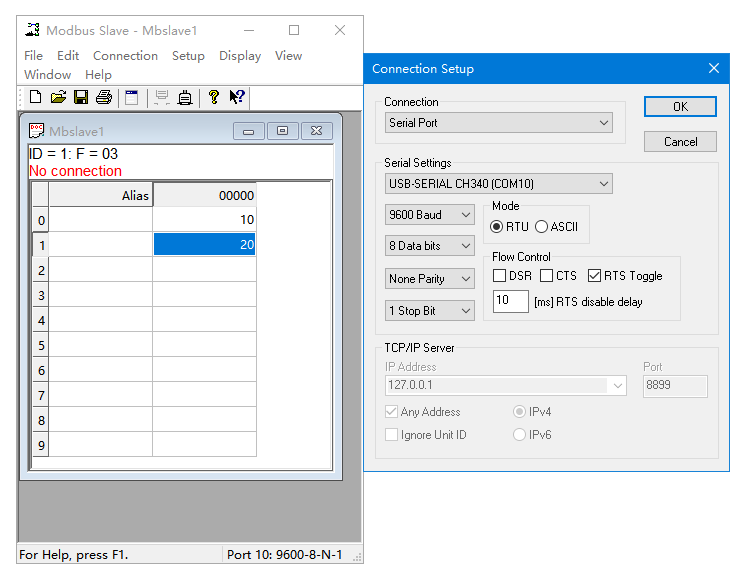

（1）在电脑上安装Modbus Slave软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：2（从起始地址开始寄存器地址数量）

（2）Modbus Slave软件，点击Connection，选择Serial Port，选择对应的COM口COM10，对应USR-M300的串口参数，最后点击OK。

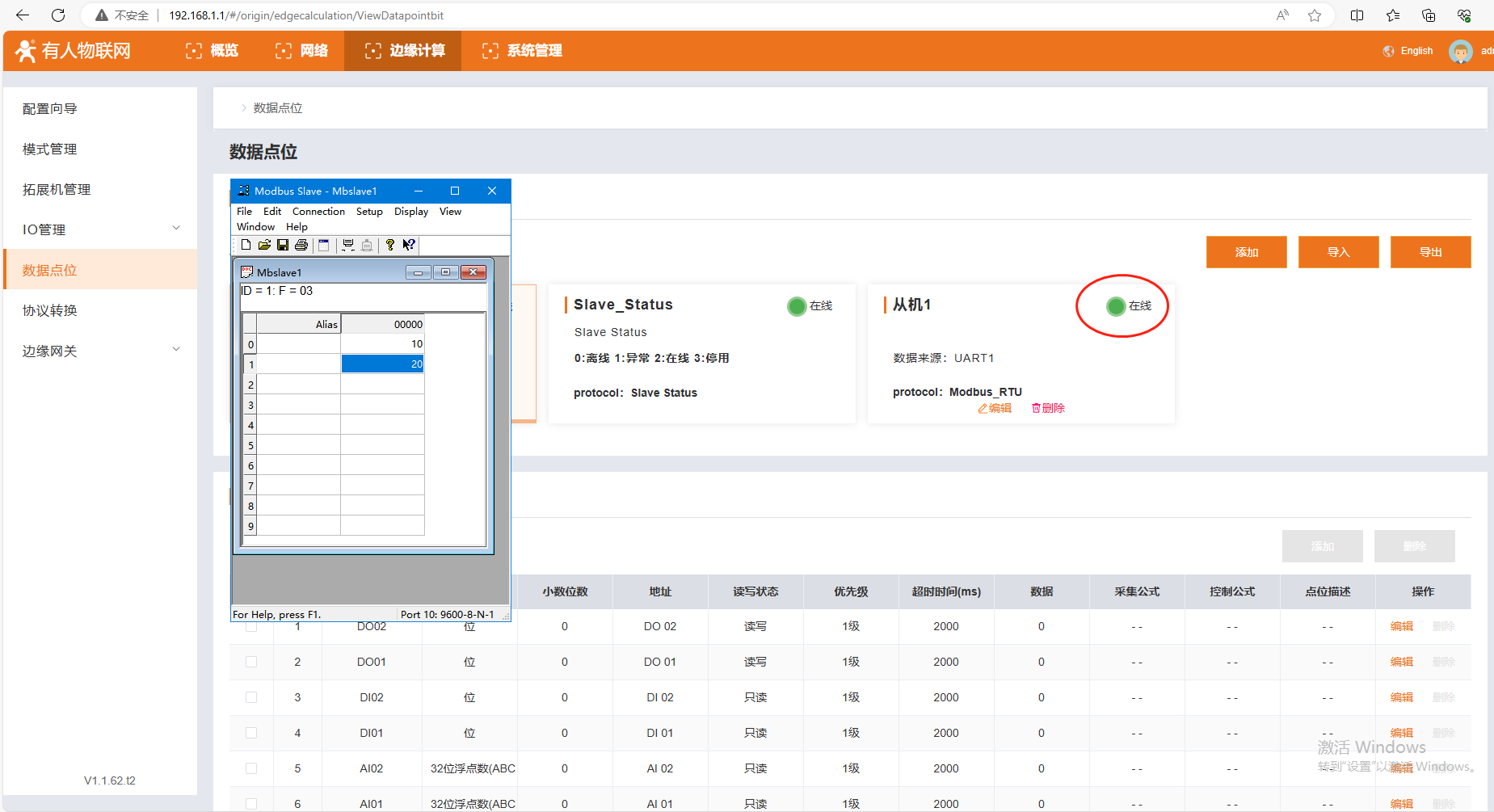

2、从机在线

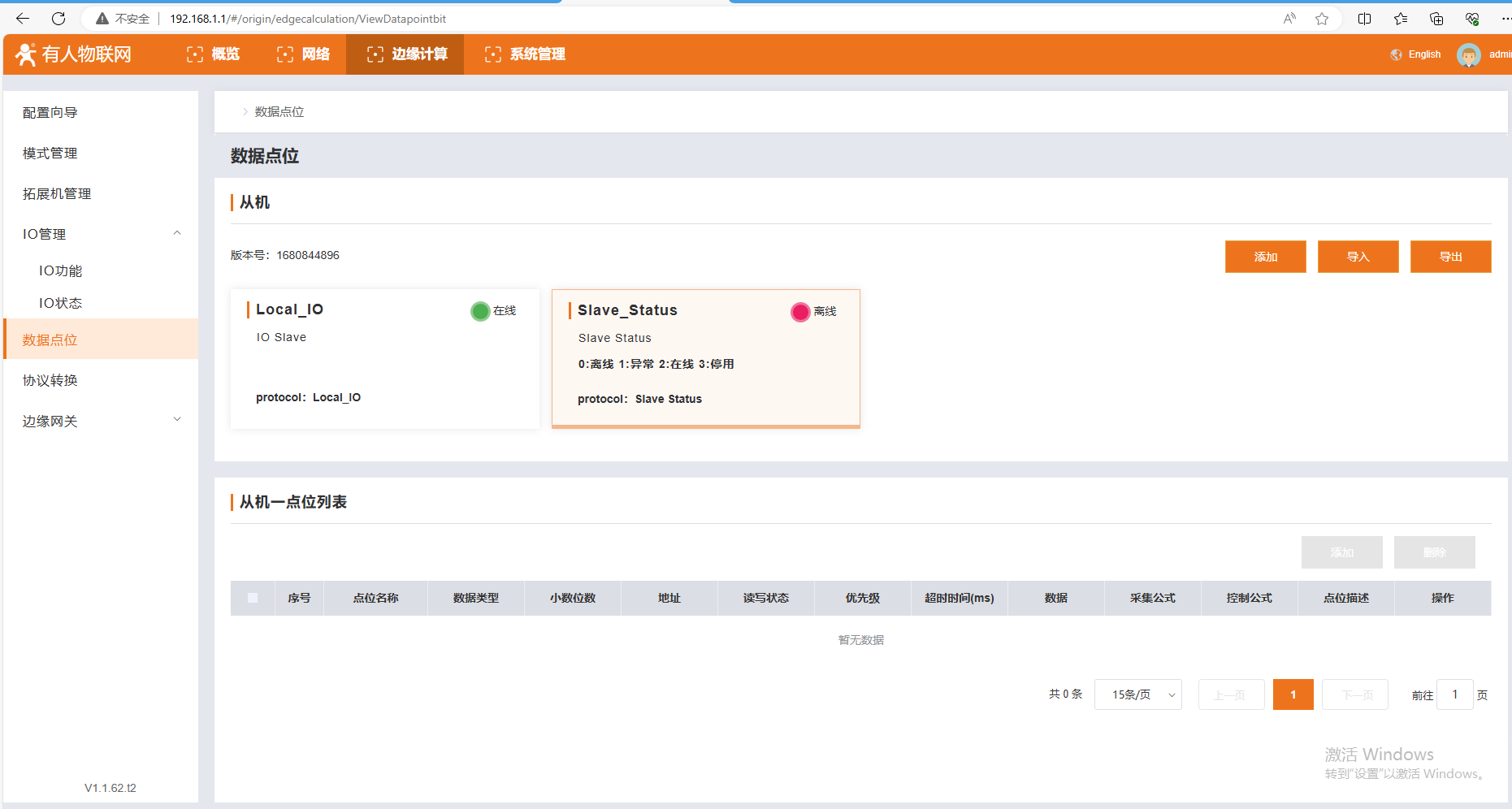

USR-M300网页，点击数据点位，可以看到从机1状态是在线。

3、上报数据

在MODBUS SLAVE软件修改寄存器地址0的数据填10，寄存器地址1的数据填20。

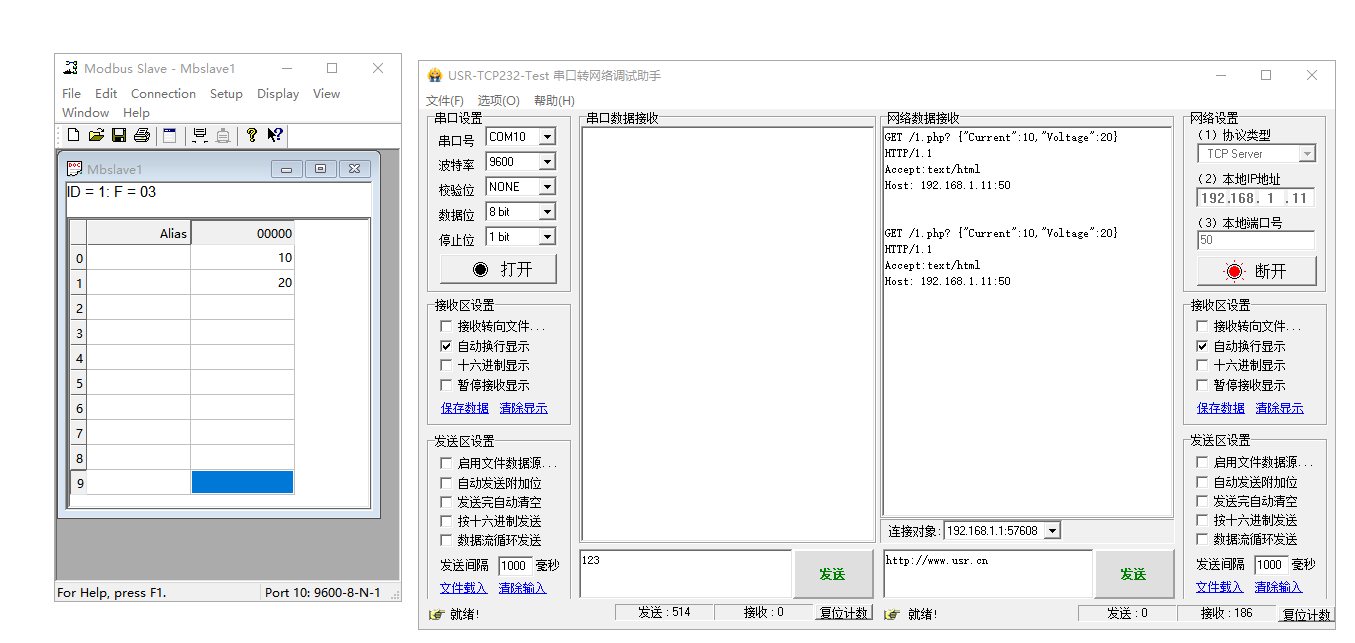

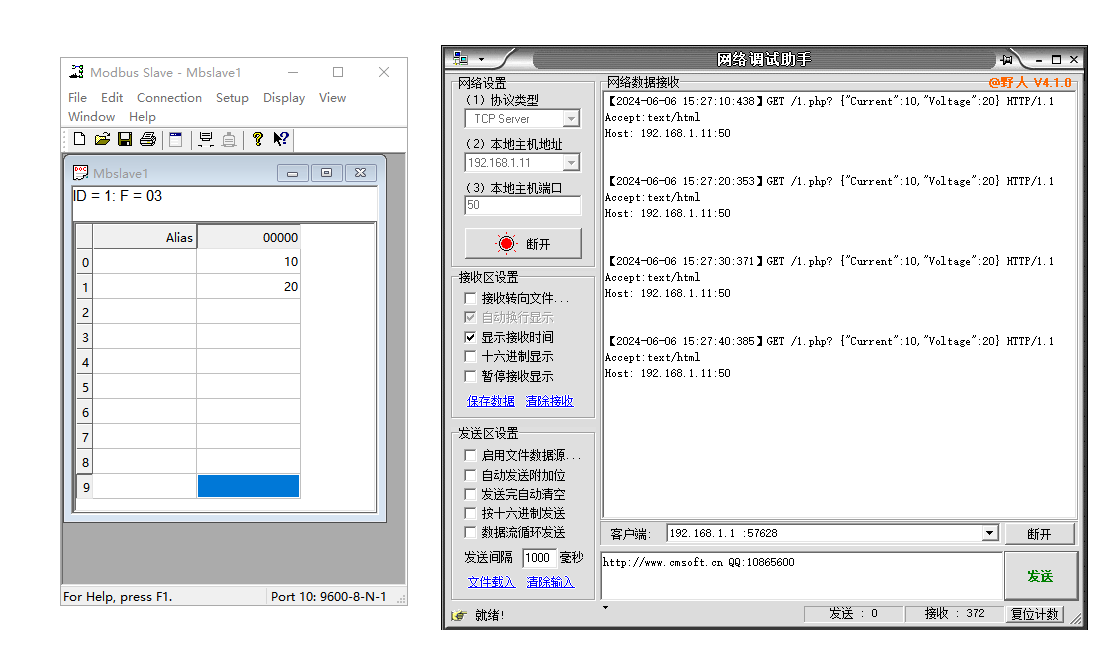

（1）电脑打开网络助手，协议类型TCP server,本地IP地址填电脑IP 192.168.1.11，本地端口号填50，模拟HTTP服务器。可以接收USR-M300数据上报的内容，包含了485从机1的2个寄存器地址的数值。

GET /1.php? {"Current":10,"Voltage":20} HTTP/1.1
Accept:text/html
Host: 192.168.1.11:50

（2）用带时间戳的网络助手，接受数据，可以看到是10s上报。

编写人：金志方 编写日期：2024-06-06

审核人：金志方 审核日期：2024-06-06

订正版本：V1.0 订正内容：初稿
