USR-WIFI232-A2串口做主机MODBUS网关功能示例

一、资料下载：

USR-WIFI232-A2软件设计手册：https://www.usr.cn/Download/358.html

USR-WIFI232-A2 设置软件：https://www.usr.cn/Download/707.html

请百度网上去下载MODBUS POLL和MODBUS SLAVE 软件。

测试底板：https://www.usr.cn/Product/44.html

二、硬件连接：

1、需要准备的物品：

USR-WIFI232-A2 1个

USR-WIFI232-2EV2 测试底板1个

12V电源适配器 1个

笔记本电脑 1台

USR-RS485串口线 1条

2、硬件连接：

USR-WIFI232-A2 接好WiFi天线，A2测试底板的485串口接USB-RS485串口线接电脑。使用电源适配给A2测试底板上电。A2设置AP模式，电脑无线连接A2的WiFi。

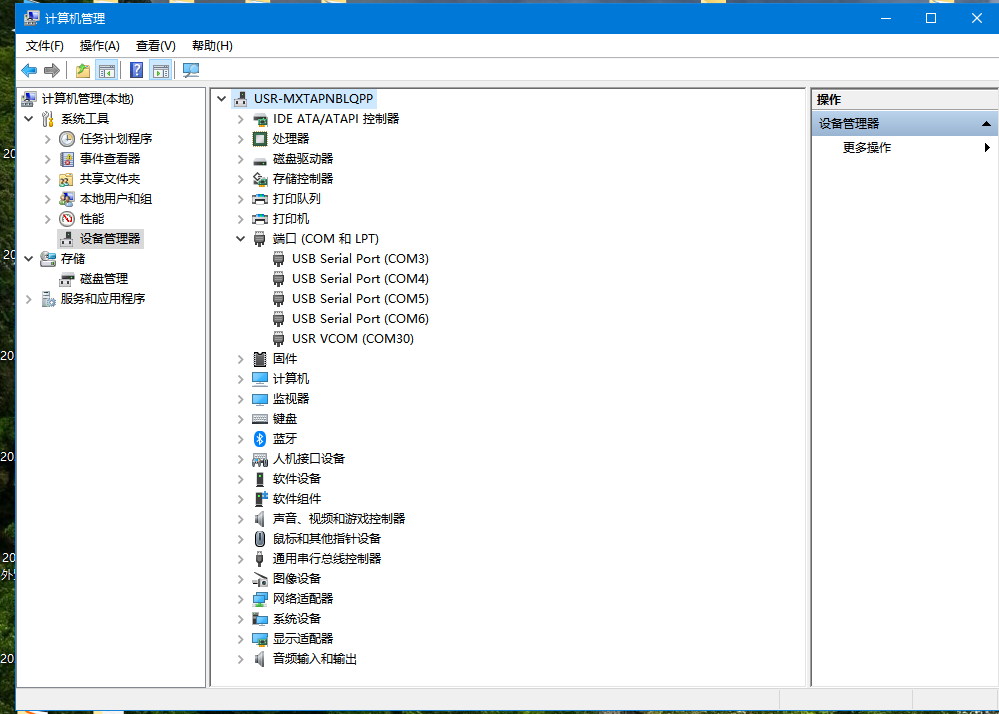

设备管理器查看COM口号。

三、登录USR-WIFI232-A2内置网页

1、连接WiFi无线：

USR-WIFI232-A2默认是AP模式，电脑连接USR-WIFI232-A2的wifi。

USR-WIFI232-A2反面贴膜，MAC后四位，是wifi的后四位。默认没有wifi密码。

2、登陆网页：

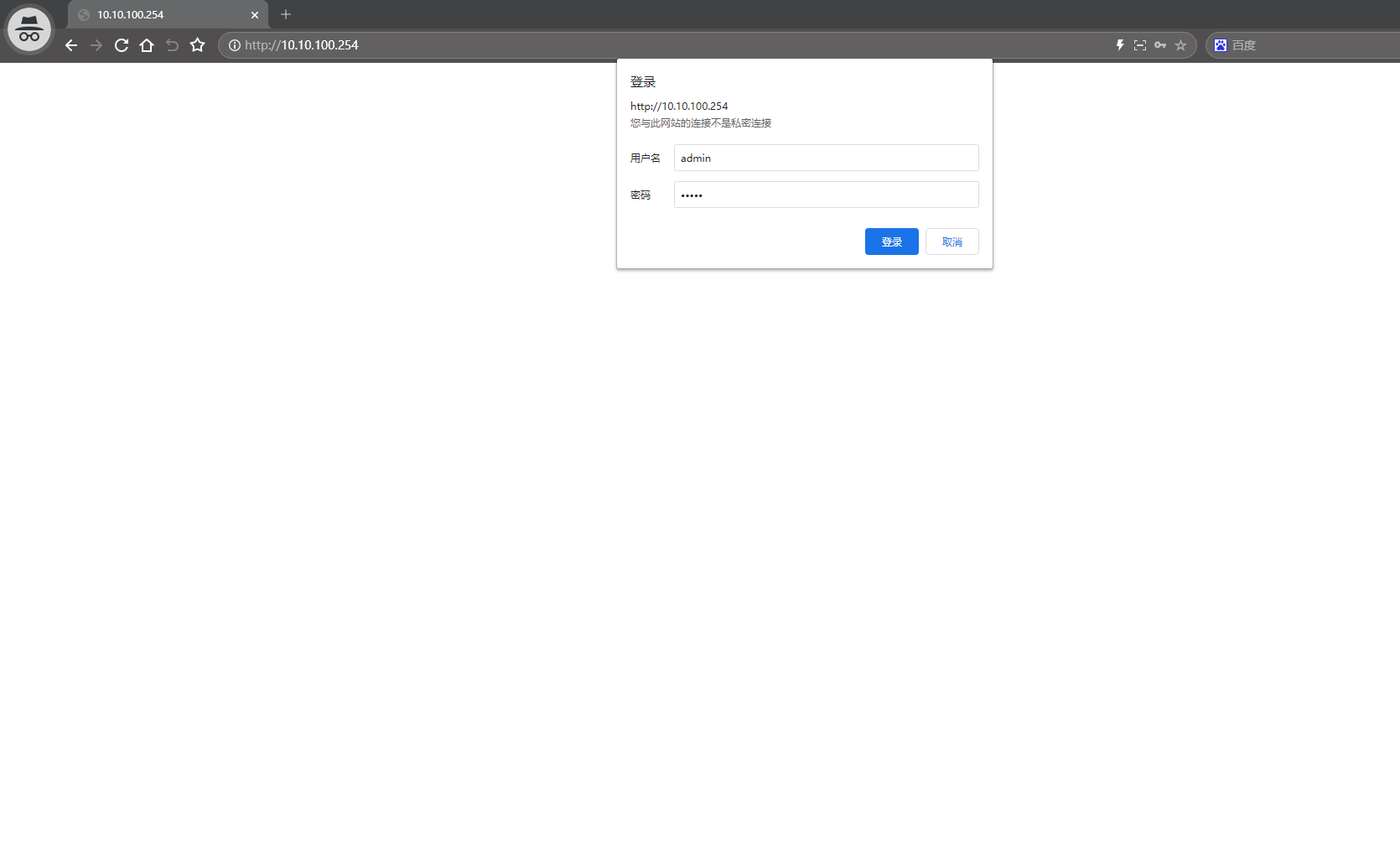

使用USR-WIFI232-A2默认IP，10.10.100.254，在浏览器输入登录USR-WIFI232-A2内置网页，登录名是admin，登录密码admin。

3、查看电脑本地网卡IP

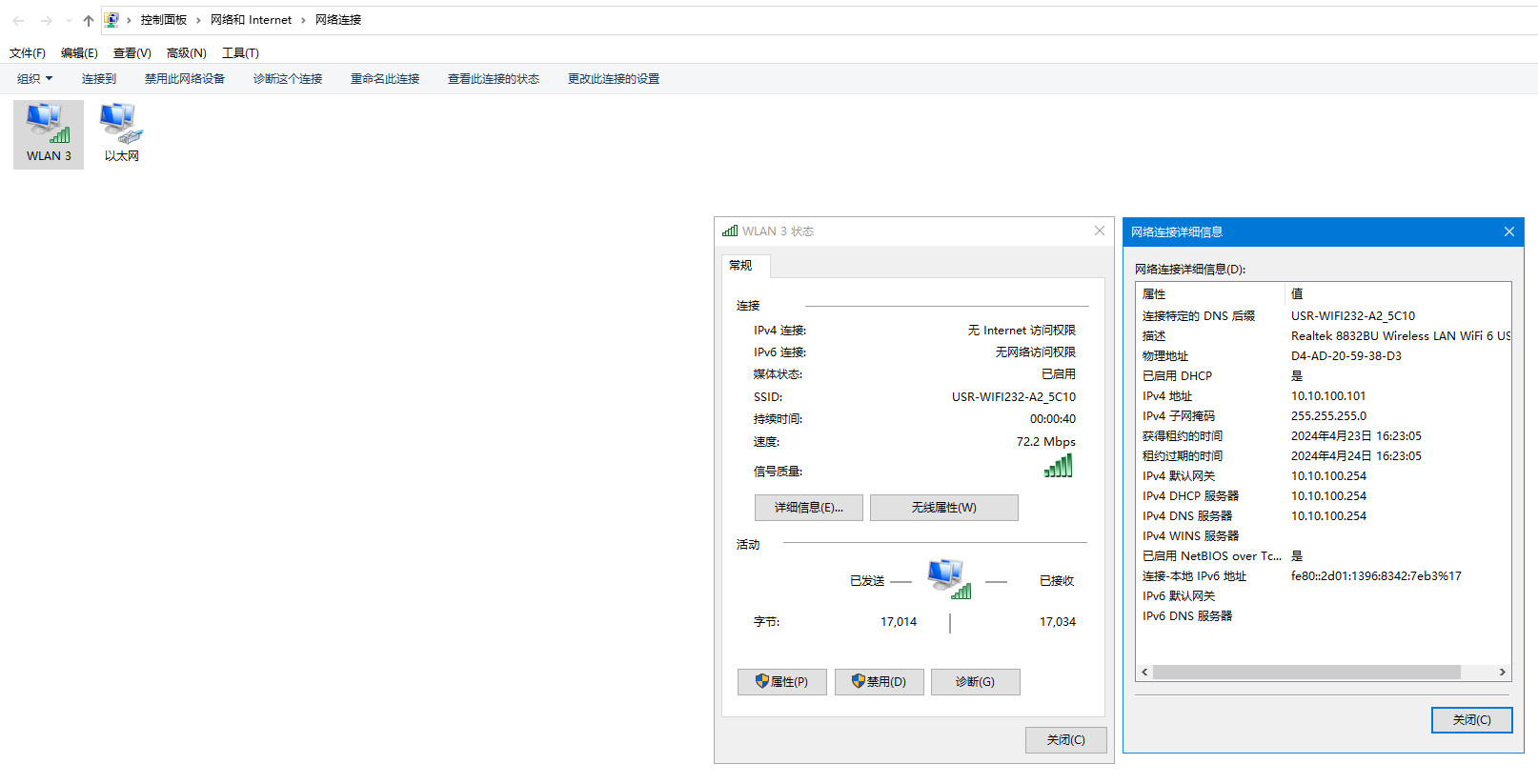

电脑连接USR-WIFI232-A2的WiFi之后，查看电脑本地网卡IP是10.10.100.101

四、网页配置USR-WIFI232-A2参数

1、配置模式：

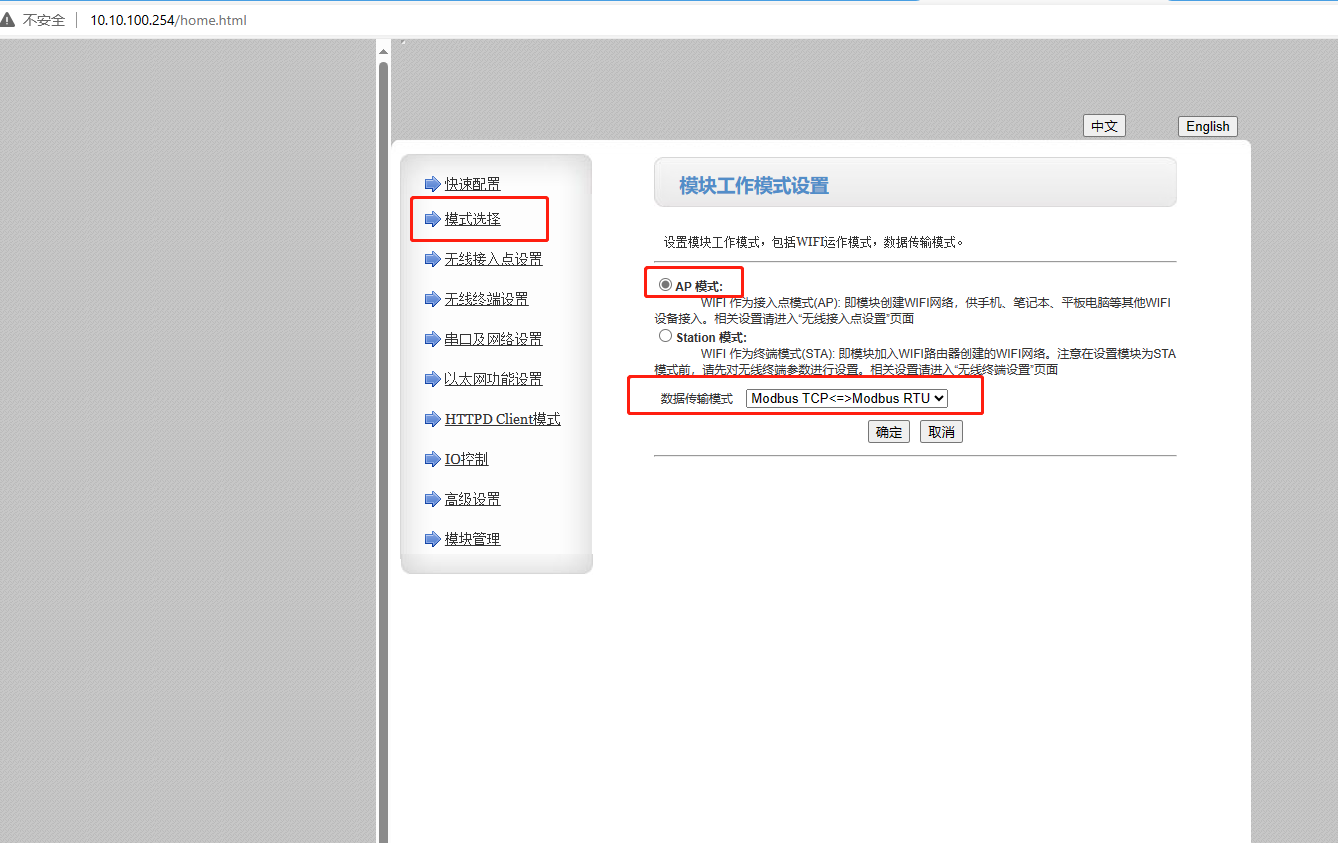

网页上设置AP模式，开启MODBUS TCP转MODBUS RTU模式，点击确定。

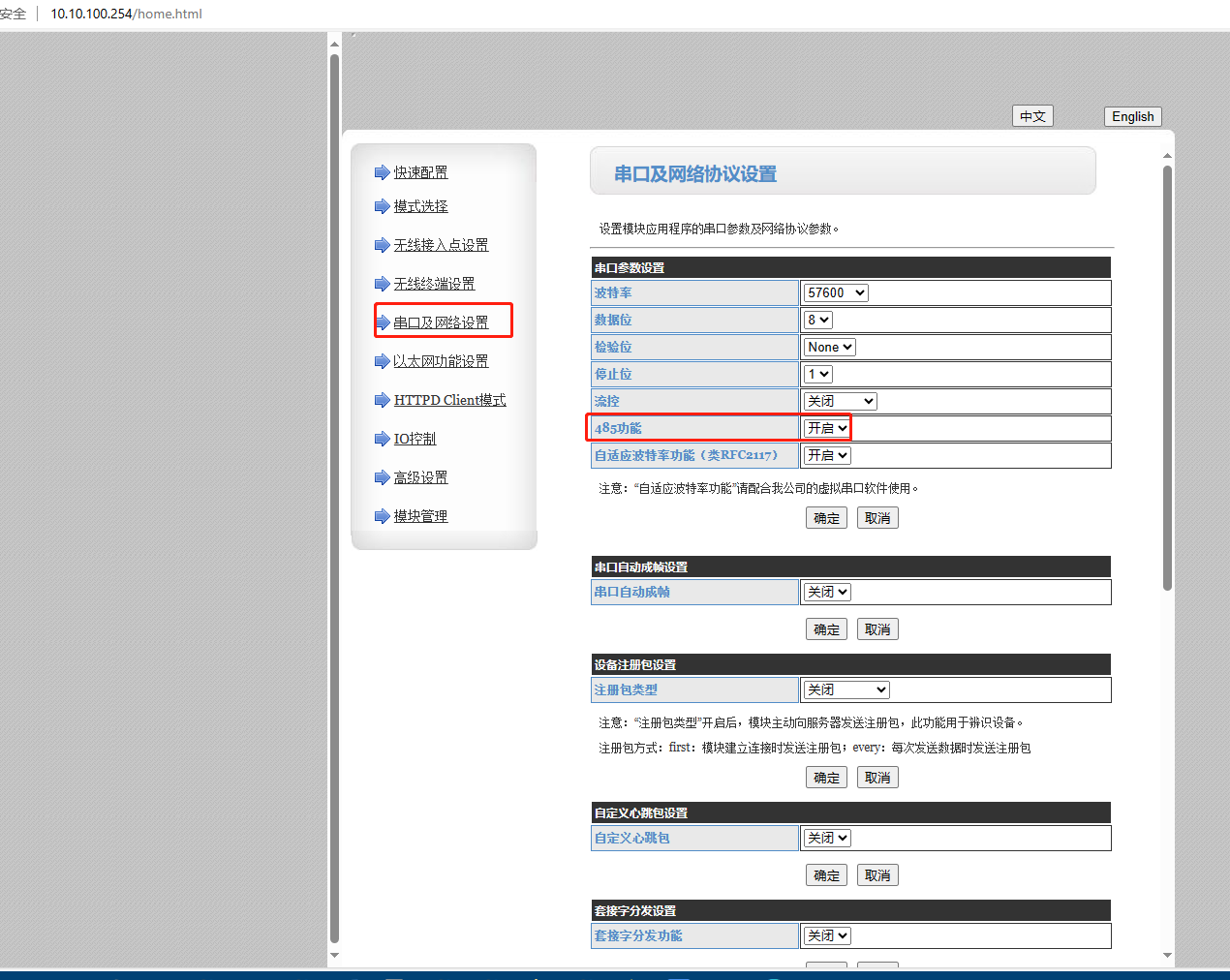

2、配置串口及网络设置，设置串口参数。

波特率57600改为9600，485功能开启，点击确定。

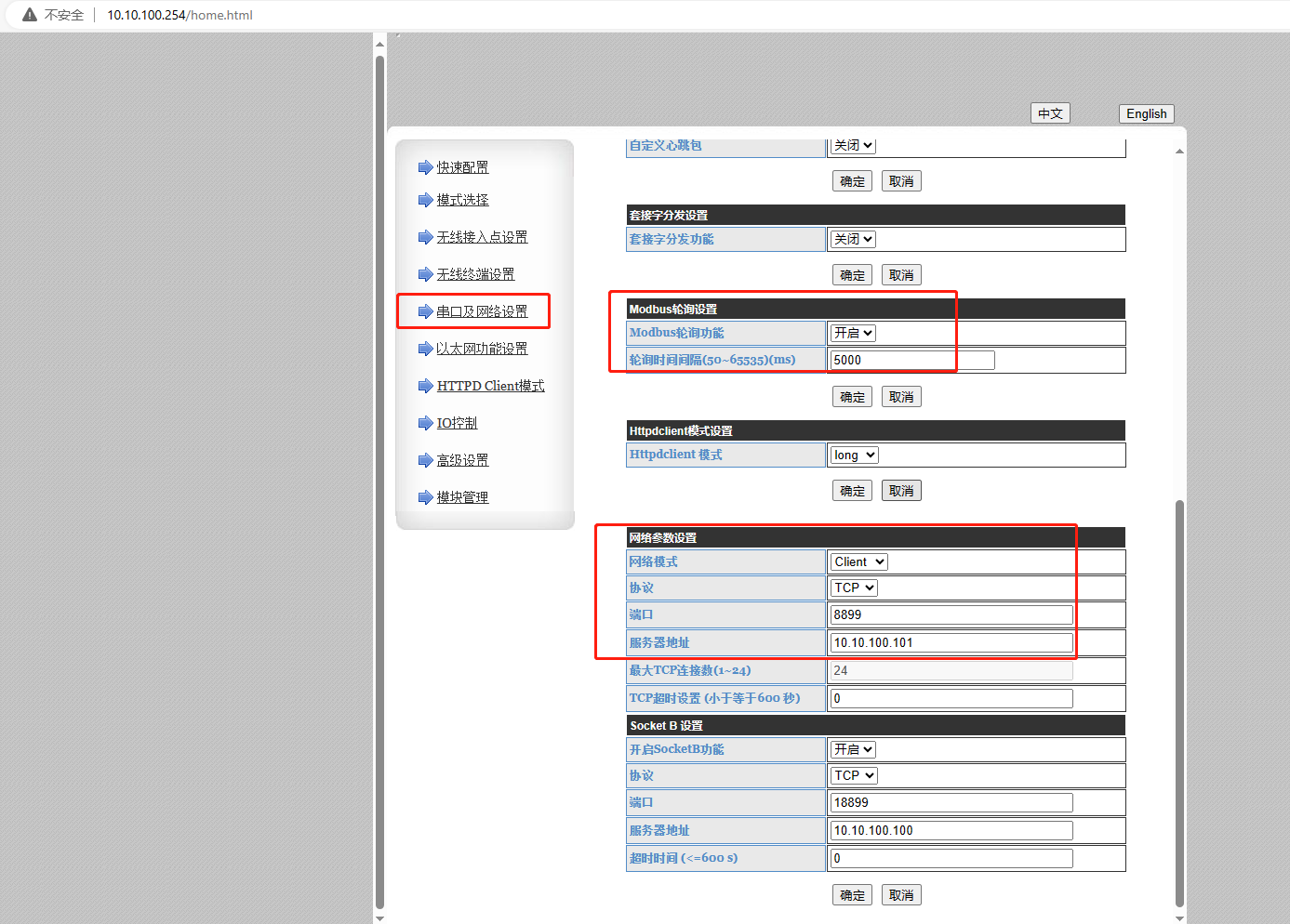

MODBUS轮询设置开启，时间设置5000ms，点击确定。

网络模式设置TCP client，端口8899，服务器地址填10.10.100.101，点击确定。

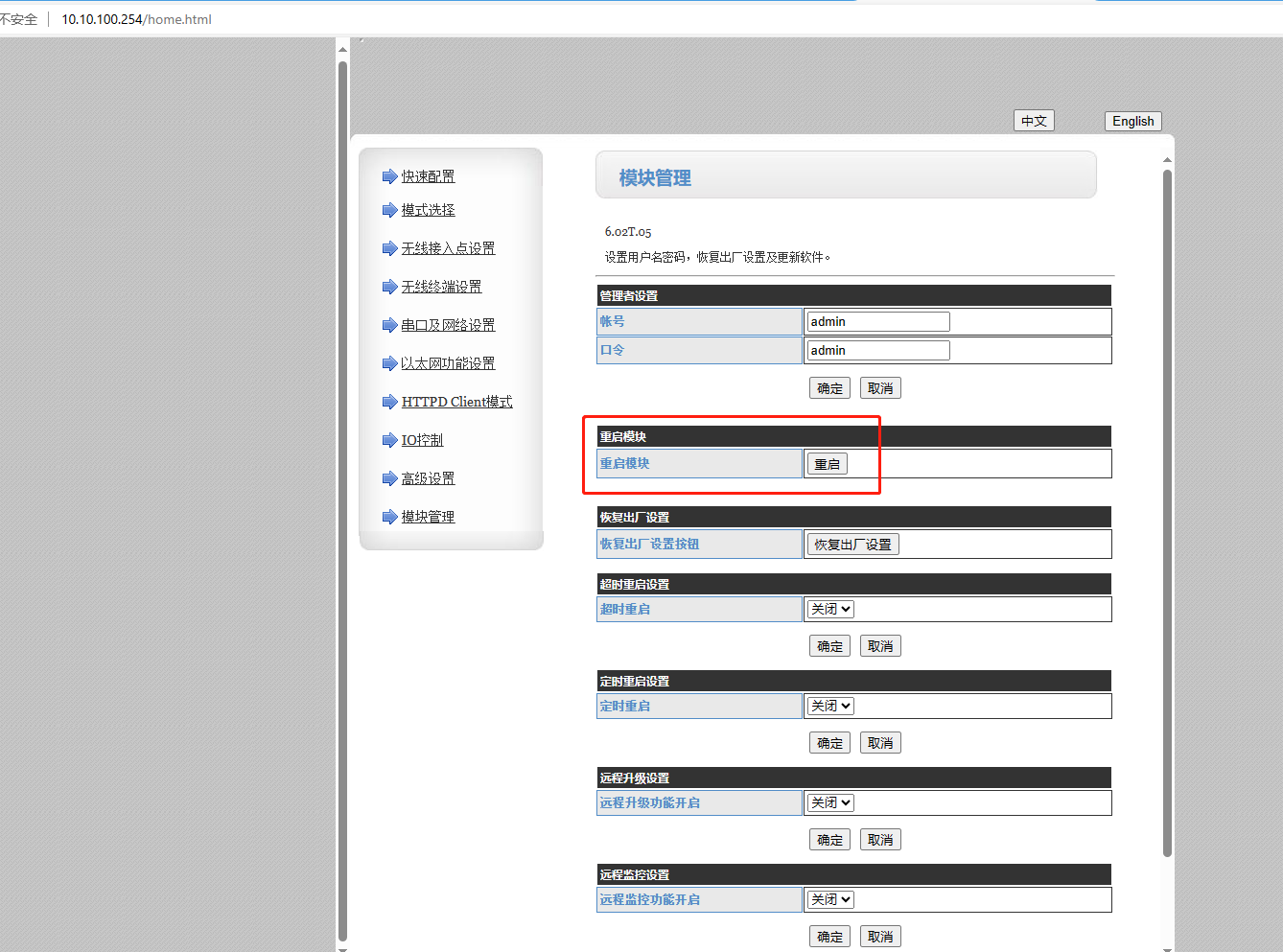

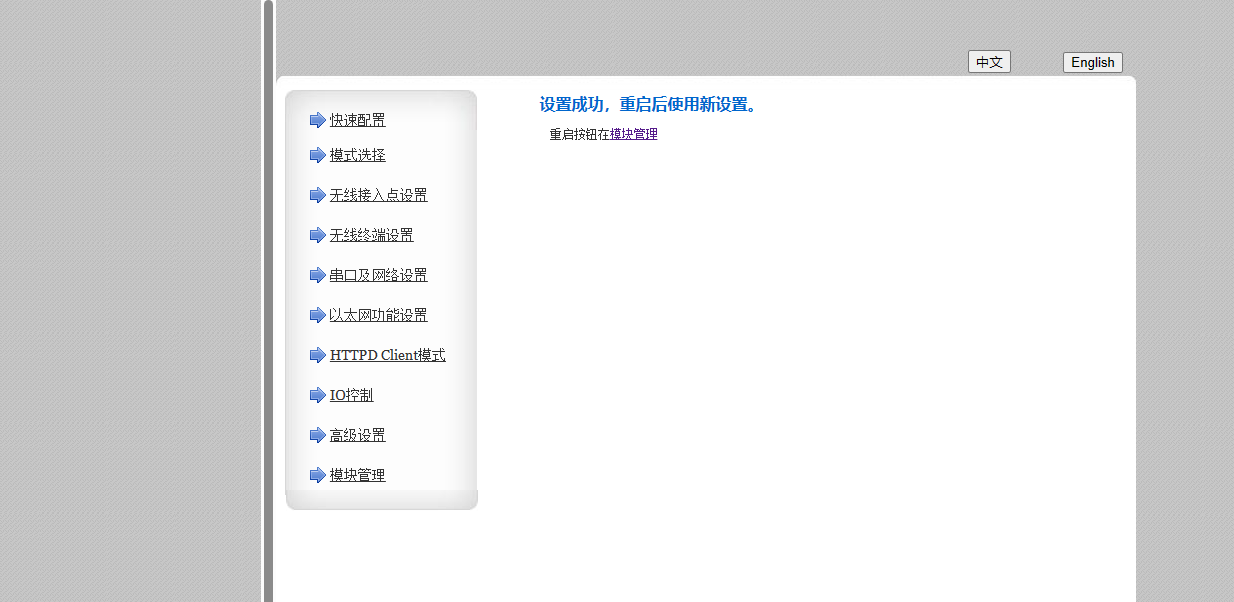

3、网页设置完参数，重启模块。

五、功能调试：

1、MODBUS 软件参数设置：

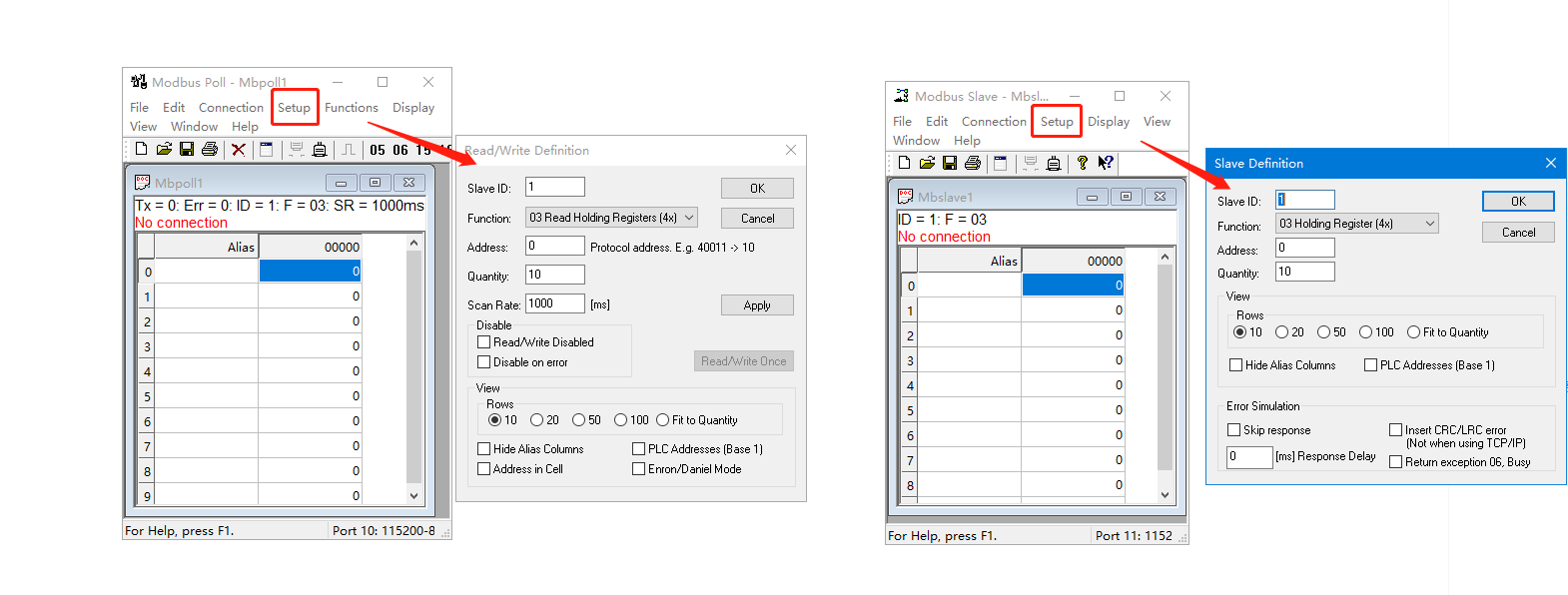

（1）在USR-WIFI232-A2串口线接的电脑上安装Modbus Poll软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

Scan Rate：1000ms（采集周期1s）

（2）打开MODBUS SLAVE软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

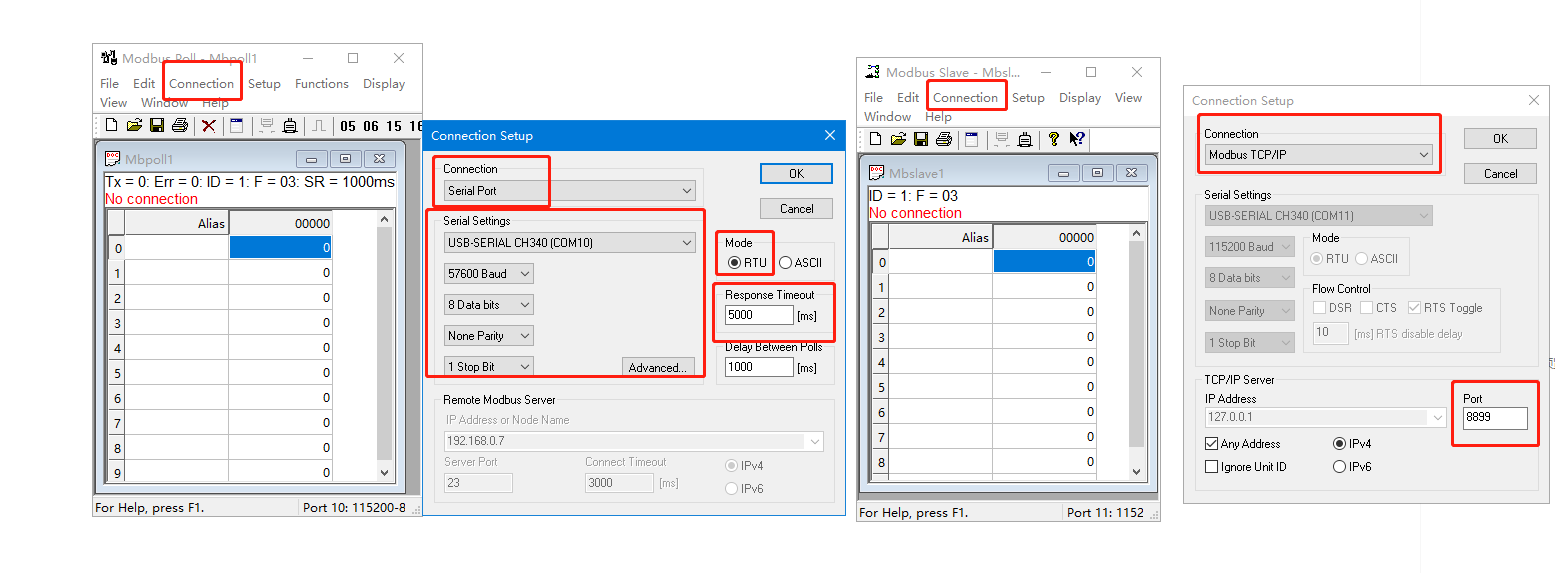

（1）Modbus Poll软件，点击Connection，选择Serial Port，选择对应的COM口COM10，对应USR-WIFI232-A2的串口参数57600，最后点击OK。

（2）Modbus Slave软件，点击Connection，选择Modbus TCP/IP，Port端口8899。最后点击OK。

2、数据采集：

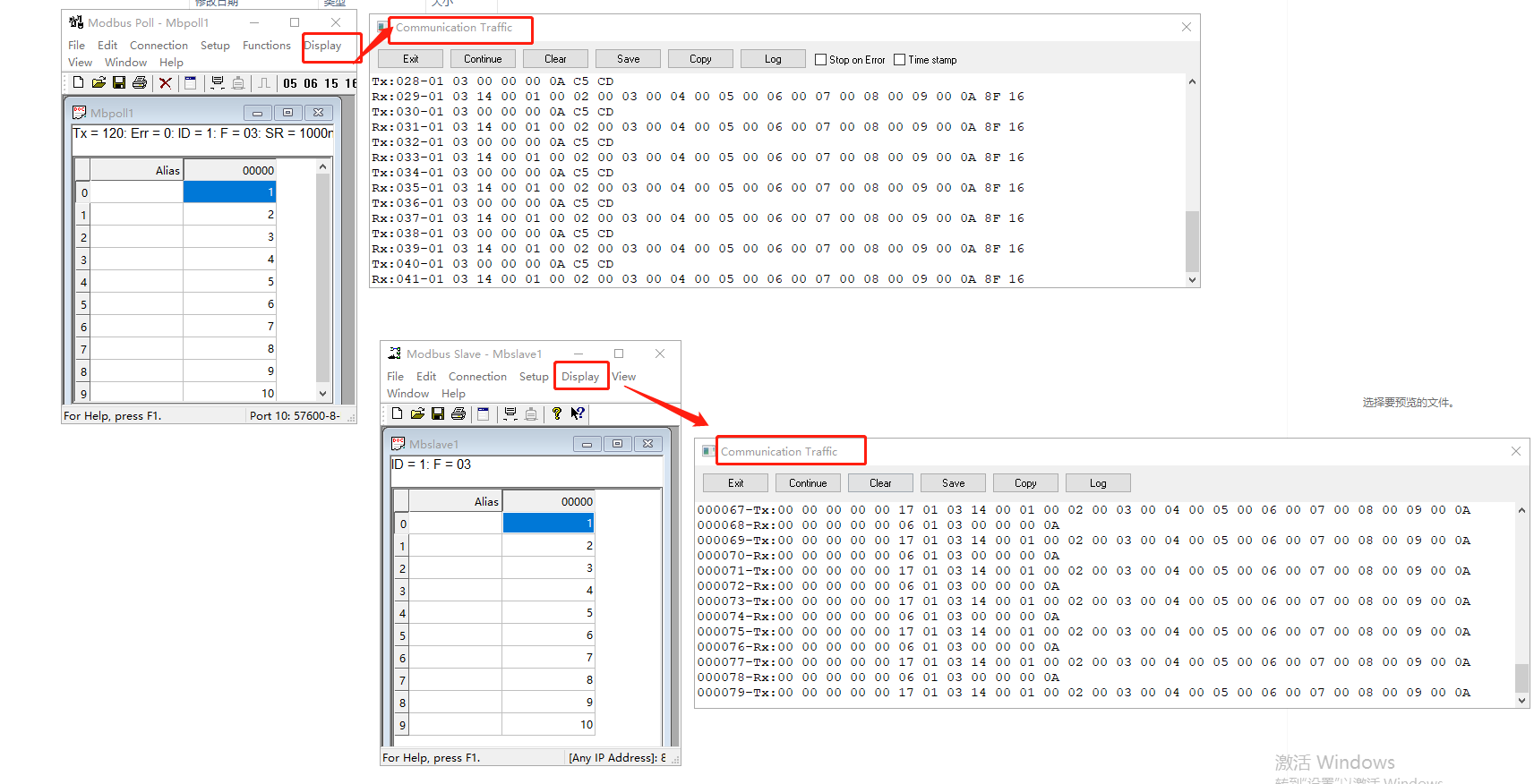

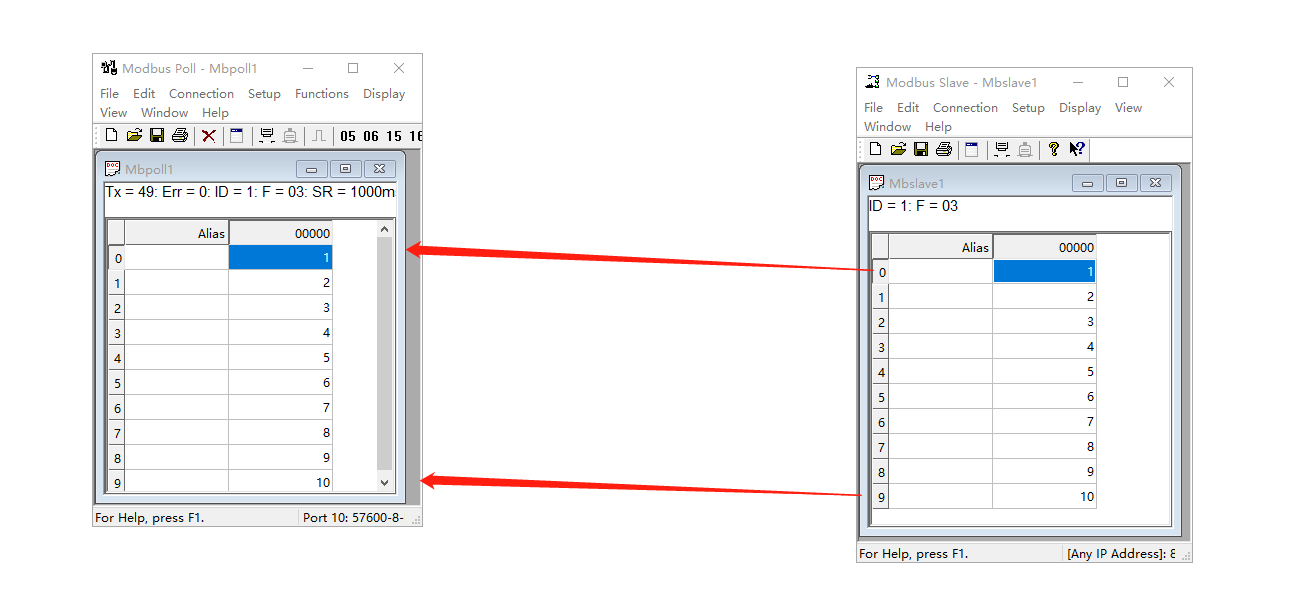

用MODBUS SLAVE软件改变数值，MODBUS POLL就可以读取到数据，还可以监控数据。

编写人：金志方 编写日期：2024-06-03

审核人：金志方 审核日期：2024-06-03

订正版本：V1.0 订正内容：初稿
