USR-S100-WA01 STA模式双socket通讯示例
一、资料下载
USR-S100 WIFI光伏数据棒通用说明书下载链接:https://www.usr.cn/Download/1365.html
USR-S100 WIFI光伏数据棒规格书下载链接:https://www.usr.cn/Download/1366.html
网络调试助手 串口调试助手二合一下载链接:https://www.usr.cn/Download/27.html
网络搜索软件:https://www.usr.cn/Download/707.html
二、硬件连接
1、所需物品
USR-S100-WA01 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
超五类网线 1根
笔记本电脑 1台
路由器1个
2、硬件连接

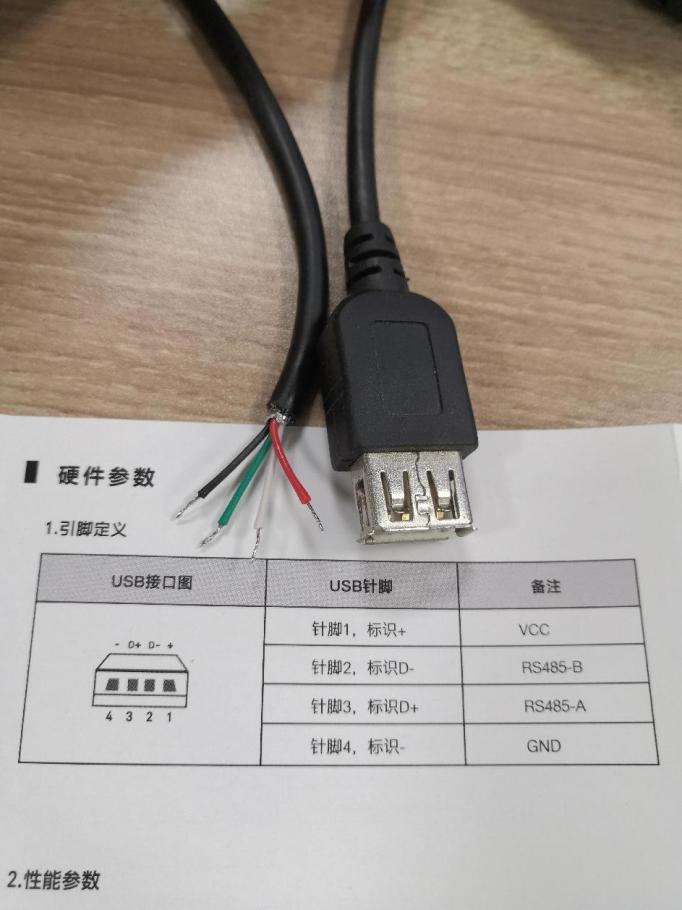

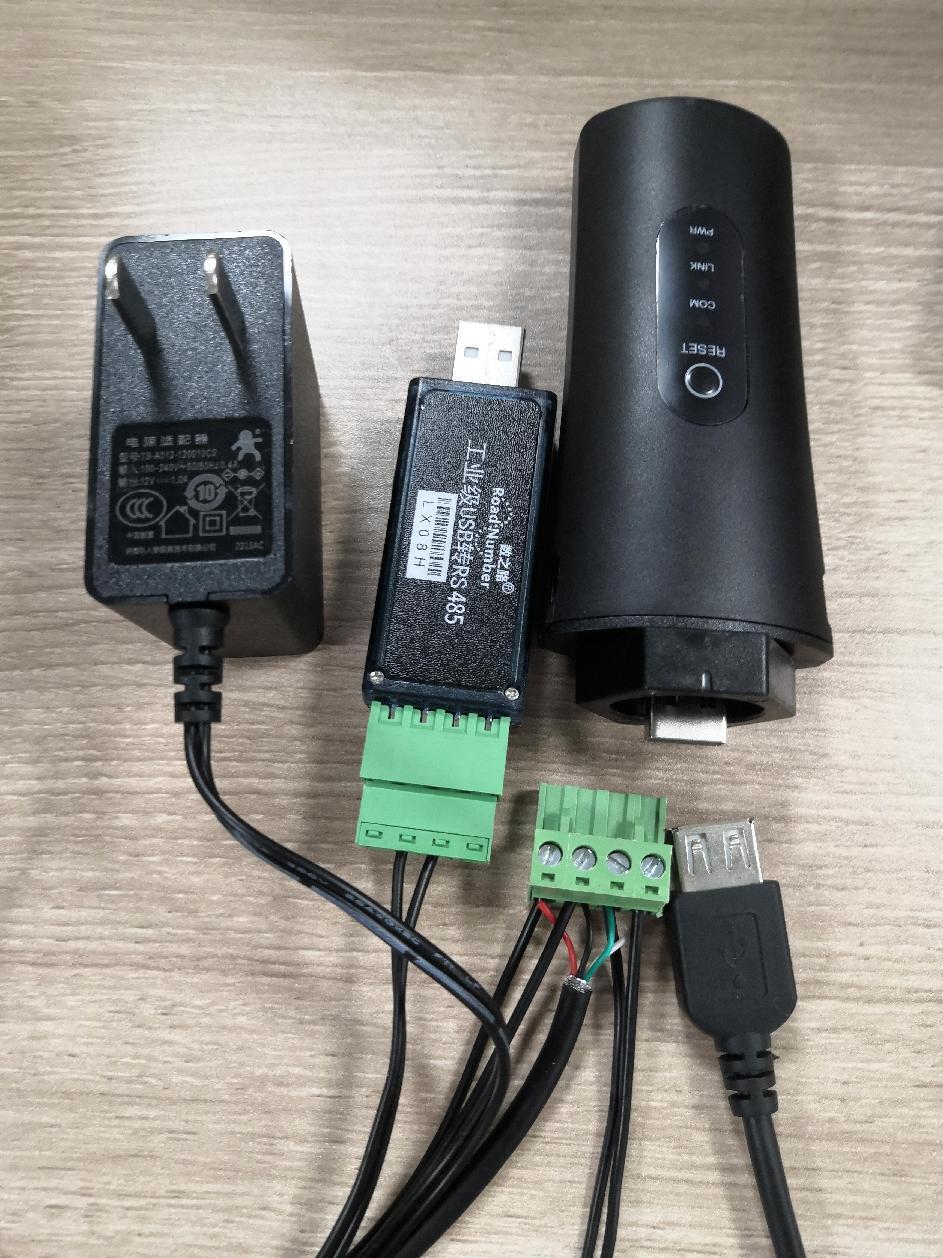

USR-S100-WA01 USB口,可以接USB转接头,引出485的AB接线,接USB-RS485。引出的电源正负极,接12V电源适配器,正极接正极,负接负,然后上电。需要USR-S100-WA01设置STA模式连接路由器,电脑连接同个路由器。

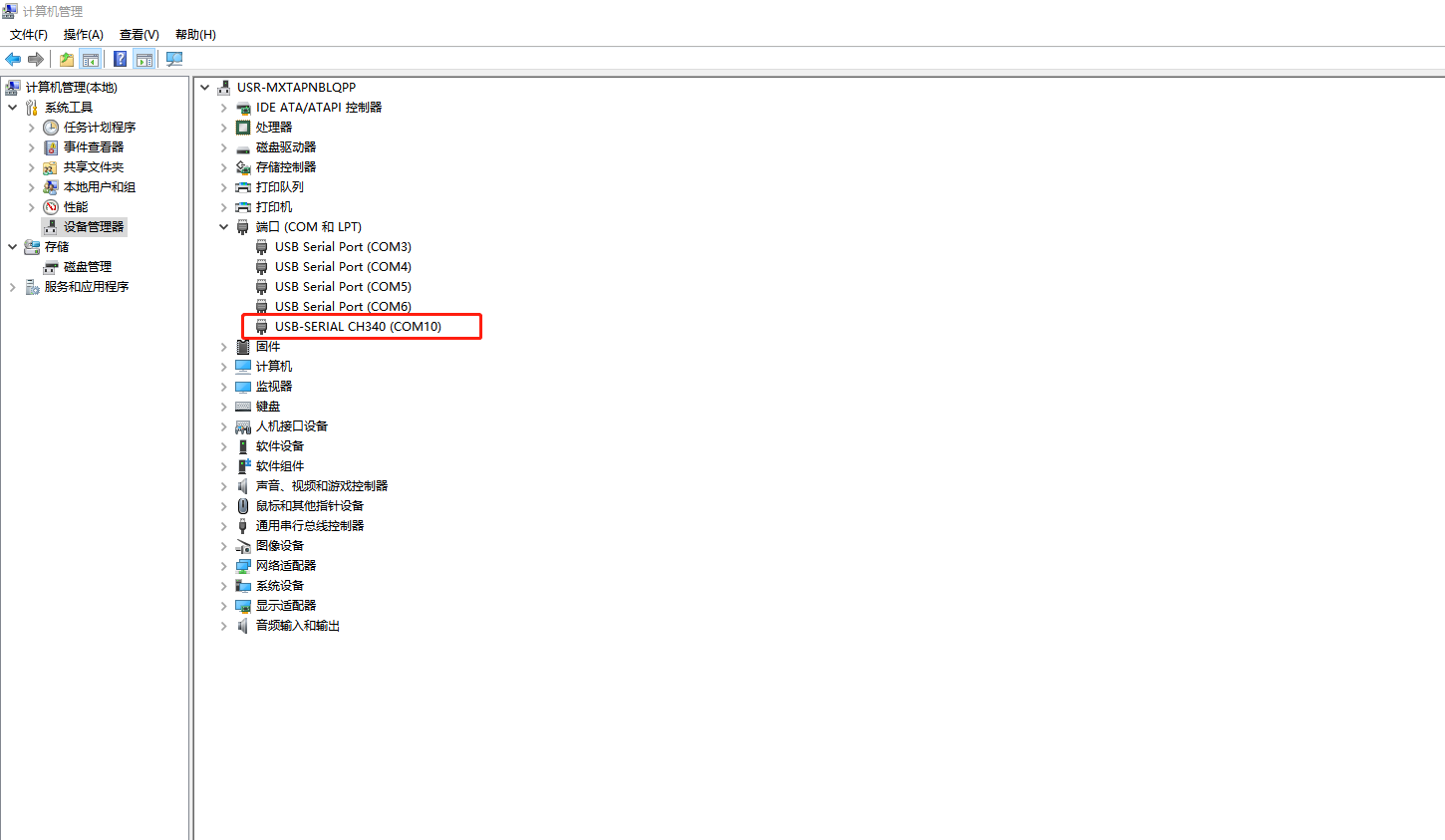

3、确认端口号,USB-RS485接电脑,点击计算机管理,找到设备管理器,点击端口,找到USB-RS485对应的COM号。

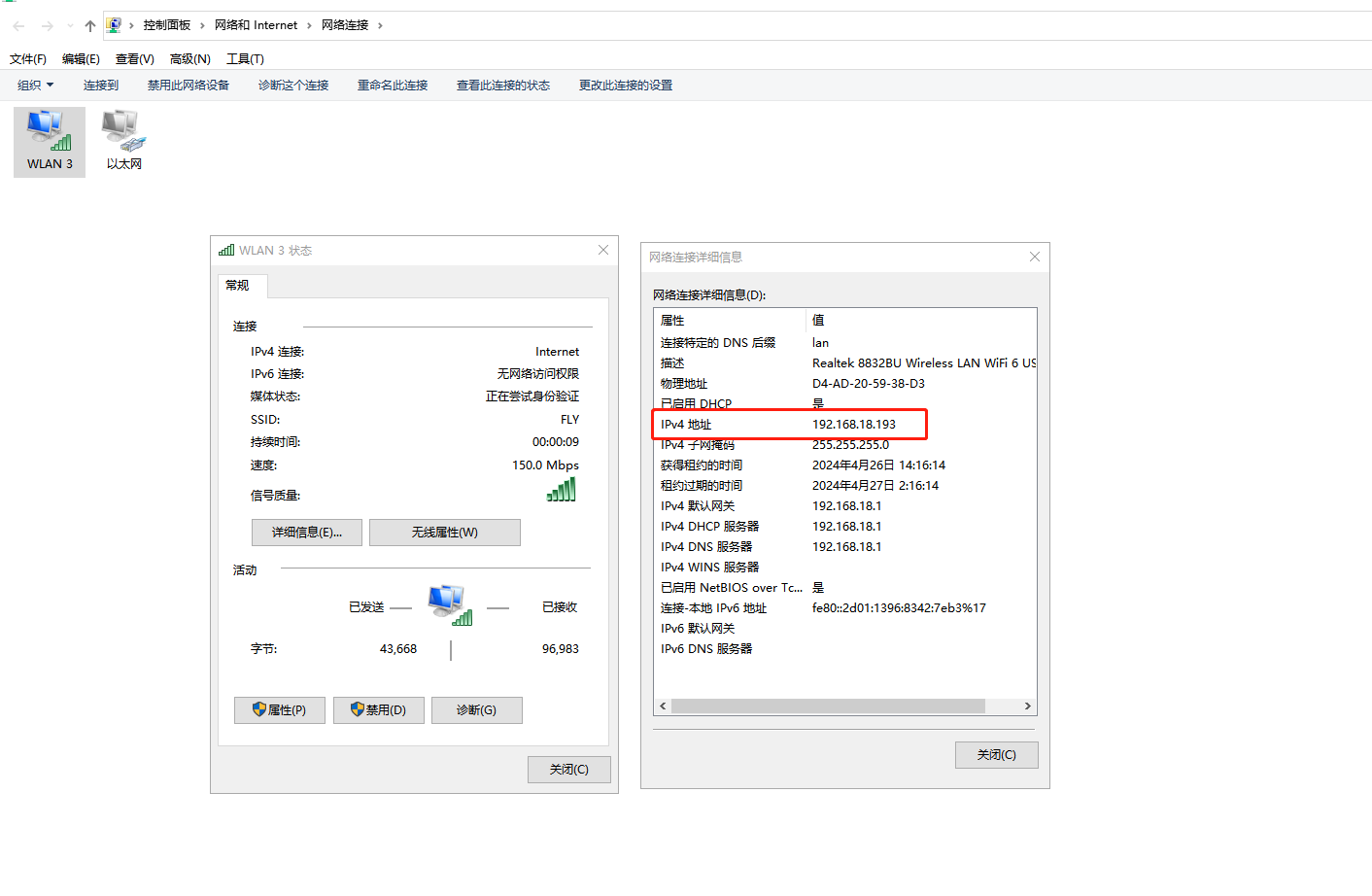

4、电脑连接同一个路由器,查看电脑无线网卡的IP,是192.168.18.193
三、产品参数设置
1、USR-S100-WA01接完线上电,电脑无线网卡搜索连接USR-S100-WA01的WiFi。
2、浏览器输入USR-S100-WA01默认IP 192.168.1.1,登陆网页,用户名和密码都是admin。
3、模式选择STA模式。

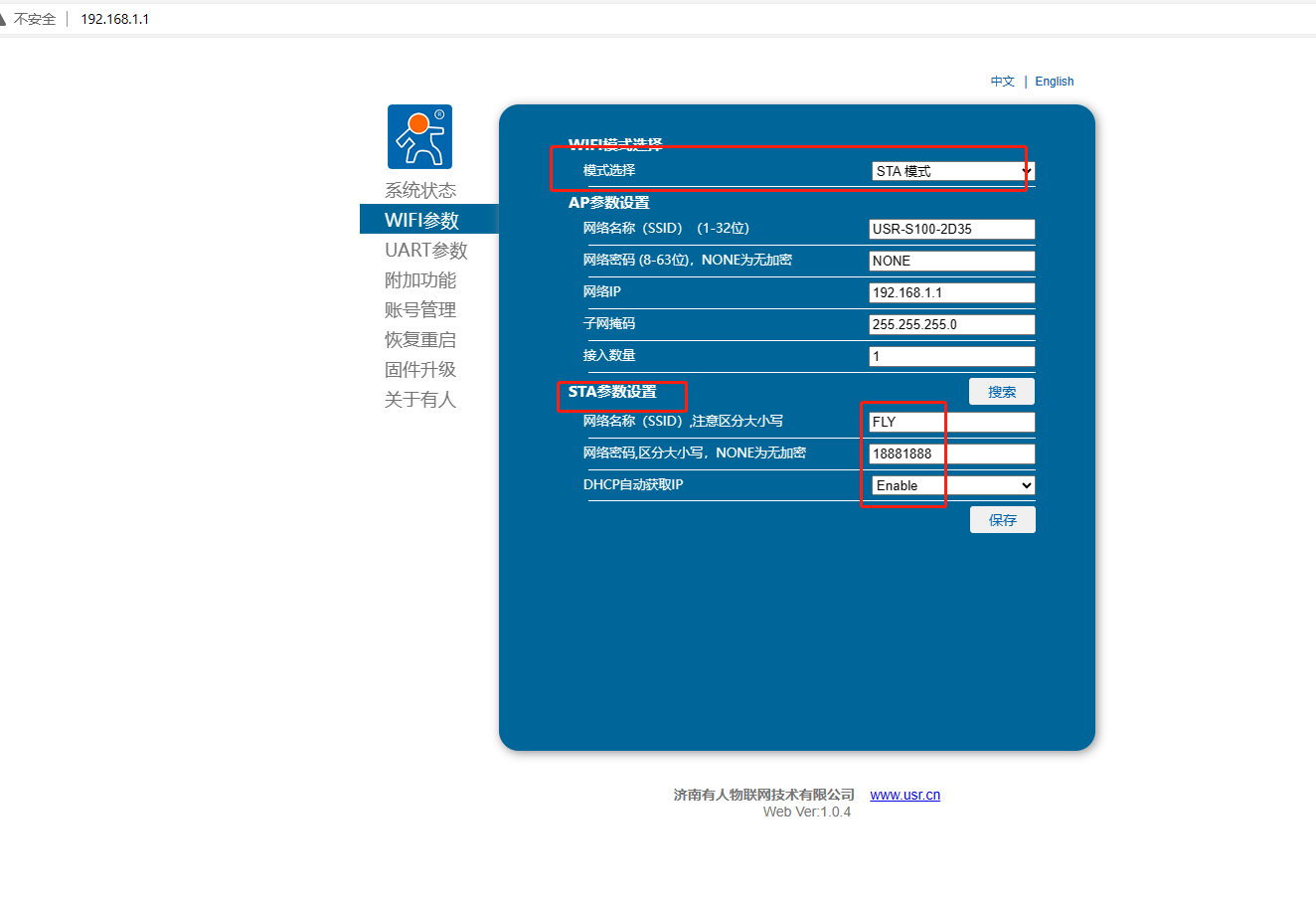

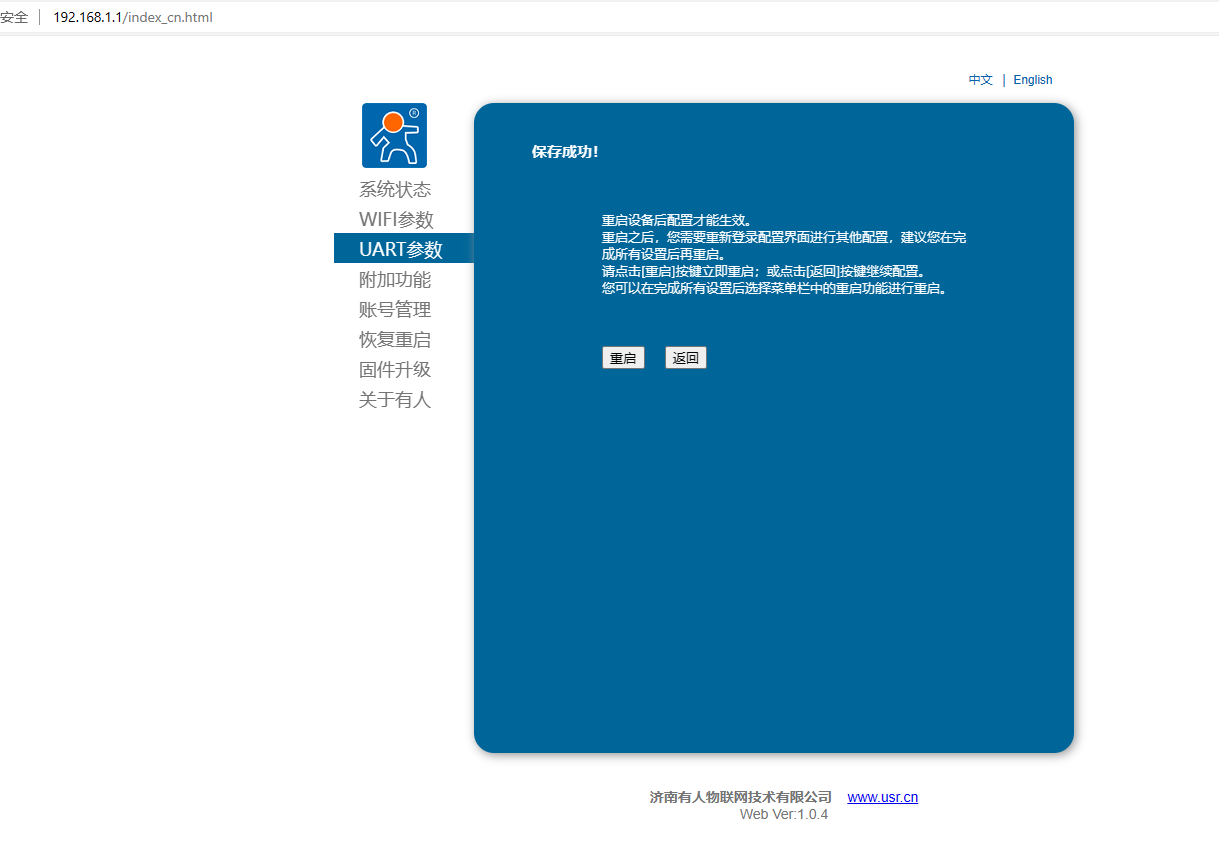

STA参数设置:网络名称填路由器的WiFi名,网络密码填路由器的密码,DHCP自动获取IP。点击保存。

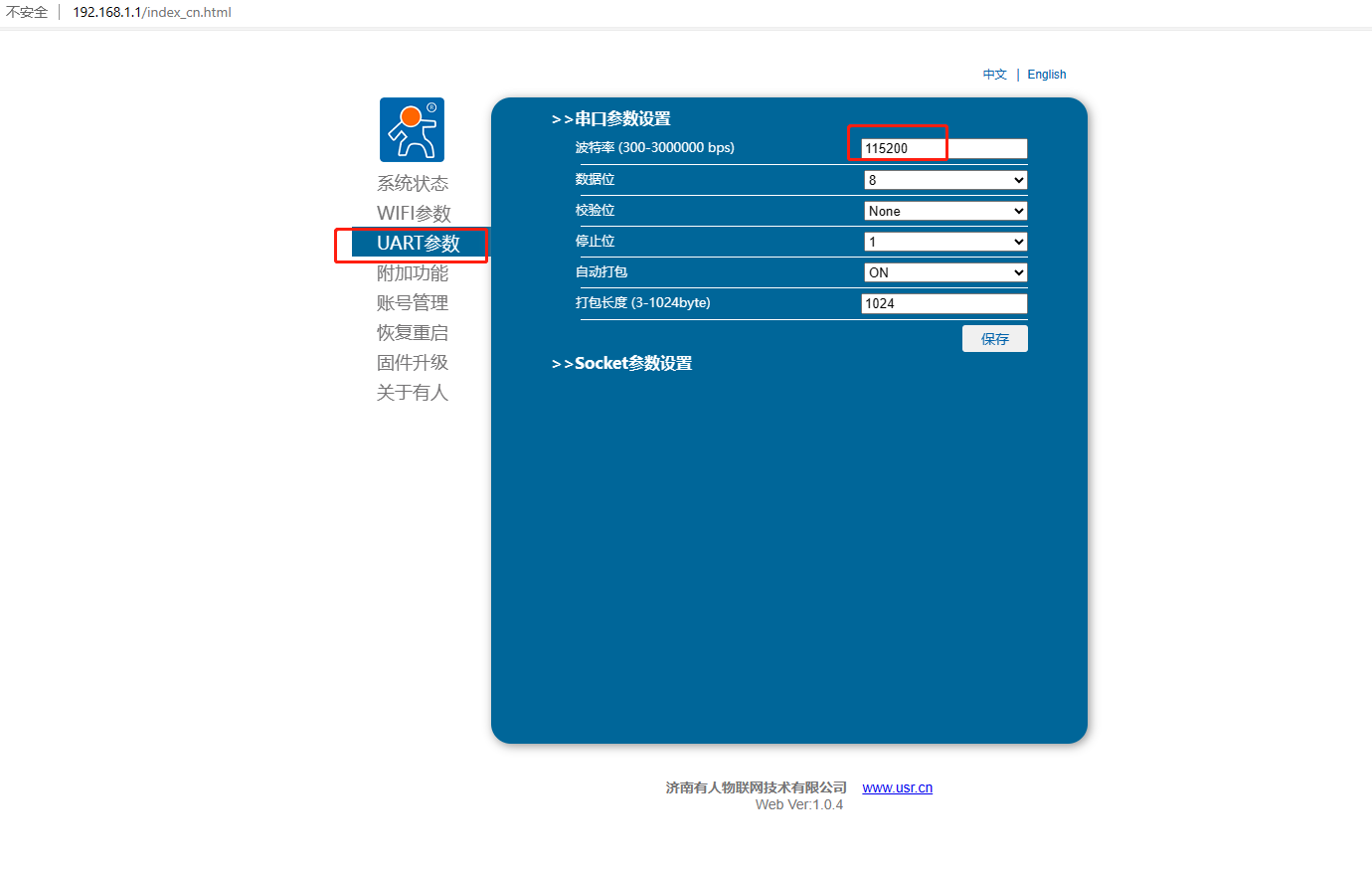

4、UART参数:可以设置串口参数,波特率、数据位、停止位、校验位。

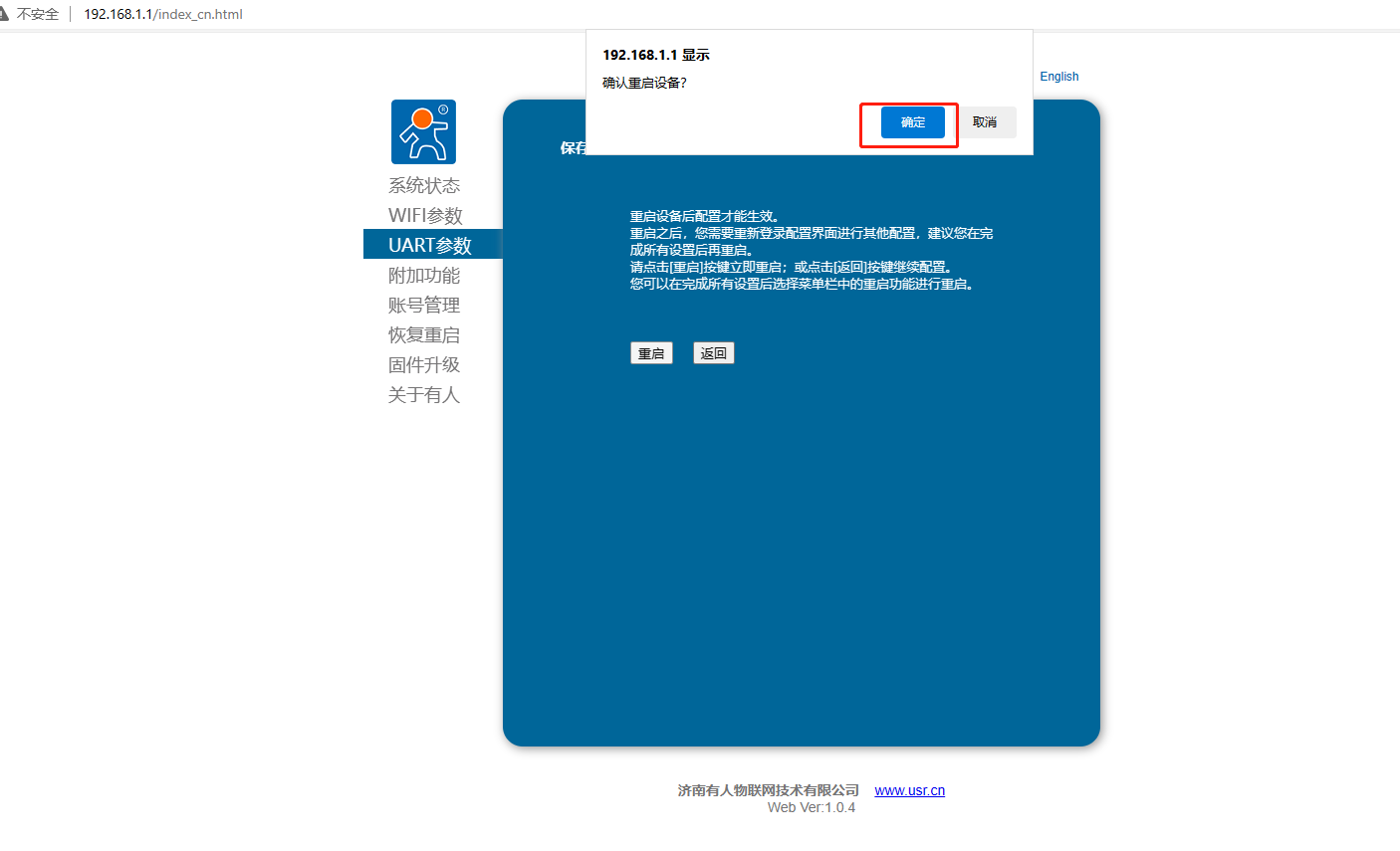

5、网页重启

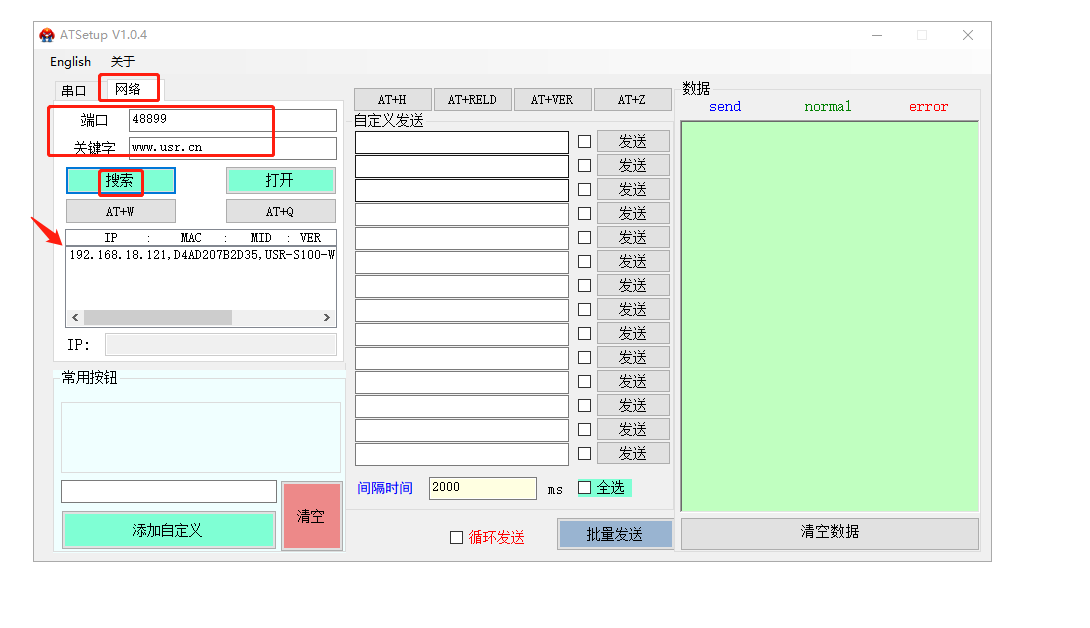

6、电脑连接同一个路由器,用AT-Setup软件,网络搜索路由器分配给USR-S100-WA01的IP,这里搜到的是192.168.18.121。
7、电脑浏览器输入这个IP登陆网页,设置UART参数--Socket参数设置。

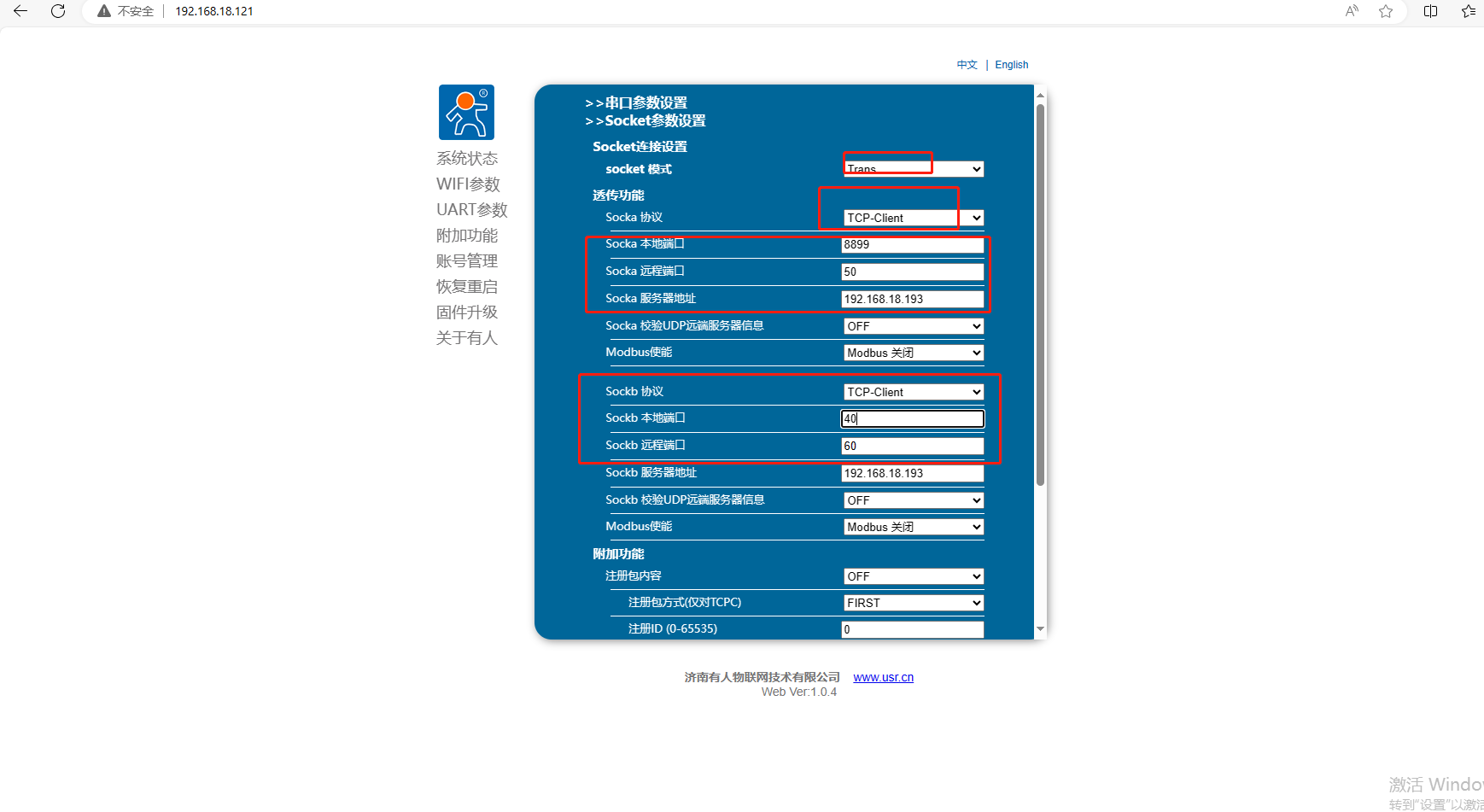

socket模式用Trans
(1)Socka参数设置:Socka协议用TCP-Client,Socka本地端口用8899,Socka远程端口用50,Socka服务器地址填192.168.18.193(电脑的IP)
(2)Sockb参数设置:Sockb协议用TCP-Client,Sockb本地端口用40,Sockb远程端口用60,Sockb服务器地址填192.168.18.193(电脑的IP)

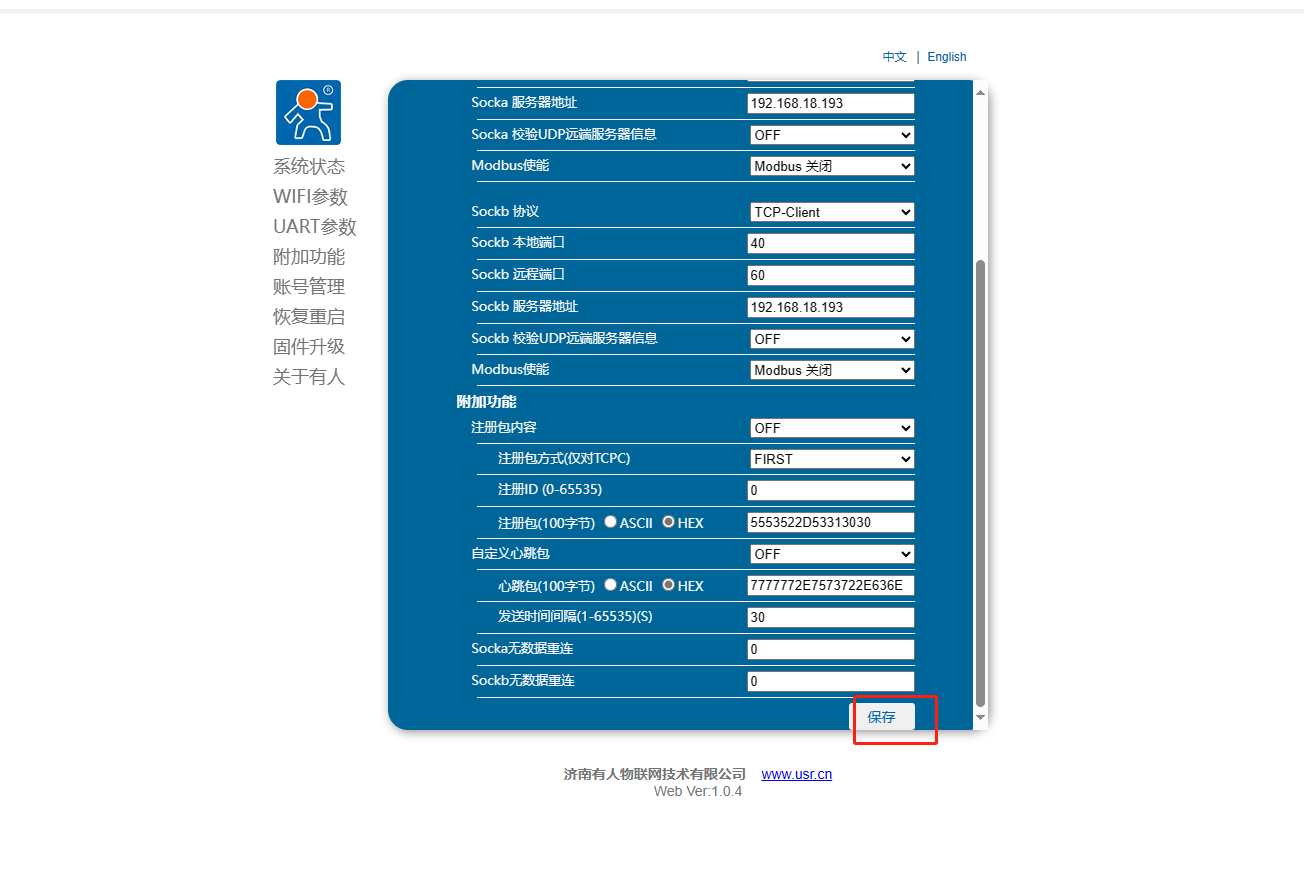

(3)点击保存
8、网页重启。
四、USR-S100-WA01做TCP server测试

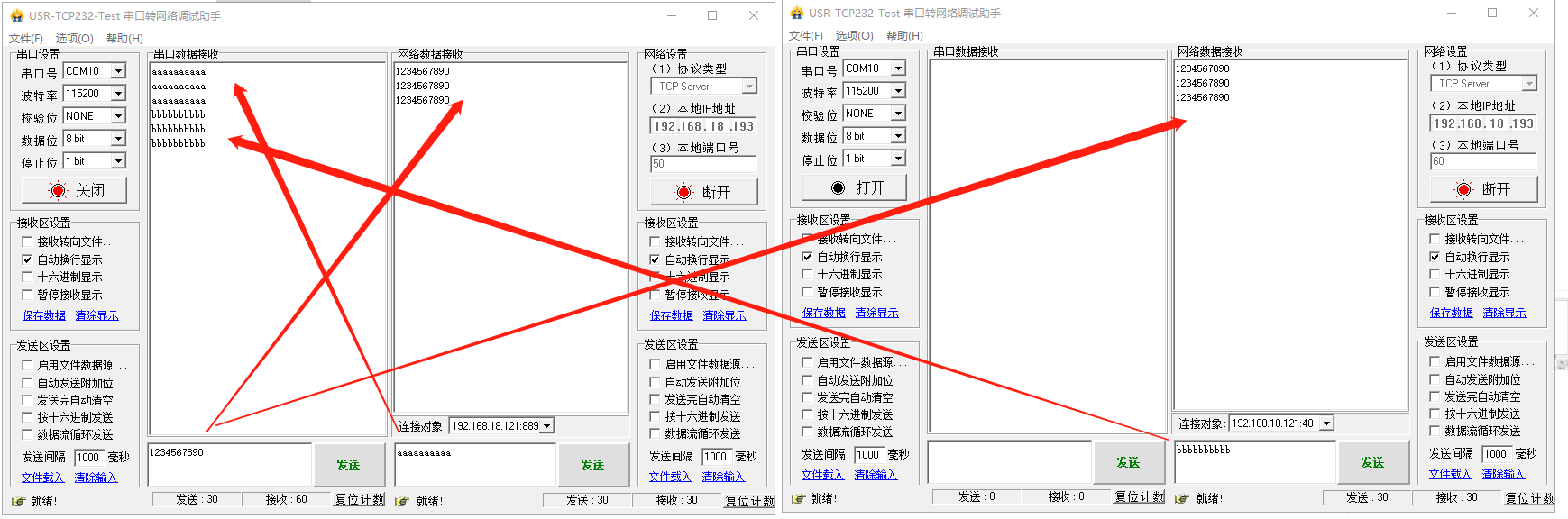

1、打开2个网络助手,第一个网络助手做TCP Server连接,本地IP地址填电脑IP 192.168.18.193,本地端口填50,点击连接。第二个网络助手做TCP Server连接,本地IP地址填电脑IP 192.168.18.193,本地端口填60,点击连接。
打开串口,测试串口给2个网络端发送数据,2个网络端也可以给串口发送数据,通讯正常。
编写人:金志方 编写日期:2024-06-05
审核人:金志方 审核日期:2024-06-05
订正版本:V1.0 订正内容:初稿
