一、资料下载

WH-GM5资料包下载链接：https://www.usr.cn/Download/1283.html

CAT-1系列产品选型手册下载链接：https://www.usr.cn/Download/1285.html

CAT-1系列设置软件官网下载链接：https://www.usr.cn/Download/939.html

WH-GM5-EVK原理图官网下载链接：https://www.usr.cn/Download/948.html

虚拟串口软件V3.7.2.529官网下载链接：https://www.usr.cn/Download/31.html

虚拟串口软件V5.0.1官网下载连接：https://www.usr.cn/Download/924.html

网络 串口二合一调试助手软件下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

WH-GM5 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

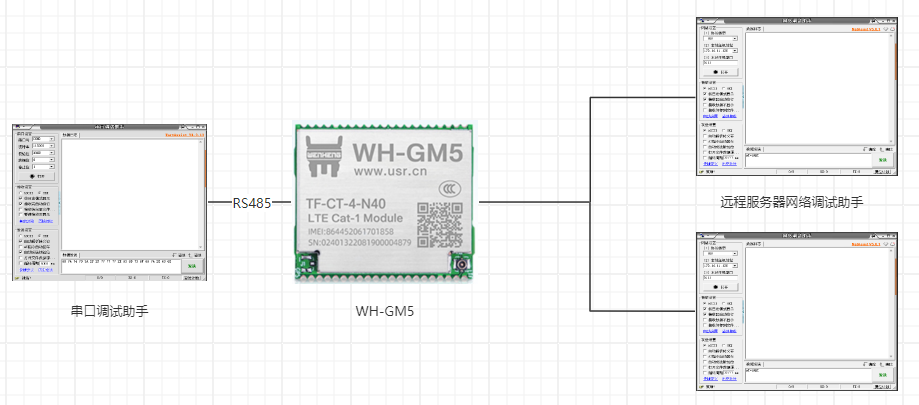

WH-GM5的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。本例使用WH-GM5TFG-CT子型号产品，此子型号带有内置卡，不带-CT后缀的WH-GM5仅支持外置卡，其他功能完全一致。

电脑打开设置软件。

附图：

三、产品参数设置

1、远程服务器参数设置

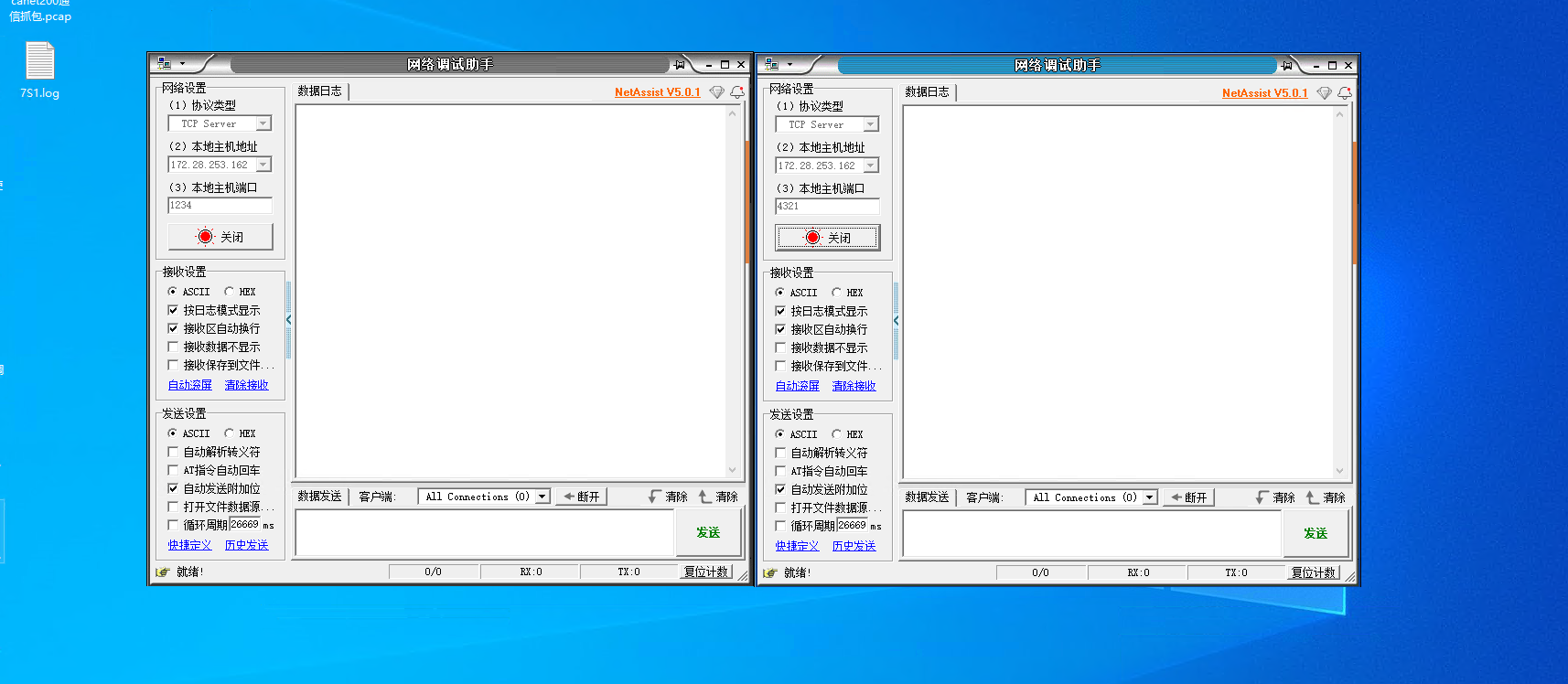

登录有人的远程桌面，打开两个网路调试助手，工作模式都设置为TCP SERVER， 端口号分别设置为1234和4321，点击监听。

注：本例使用有人远程桌面模拟TCP服务器，远程桌面不对用户开放，用户组需要准备自己的TCP 服务器。

2、WH-GM5参数设置

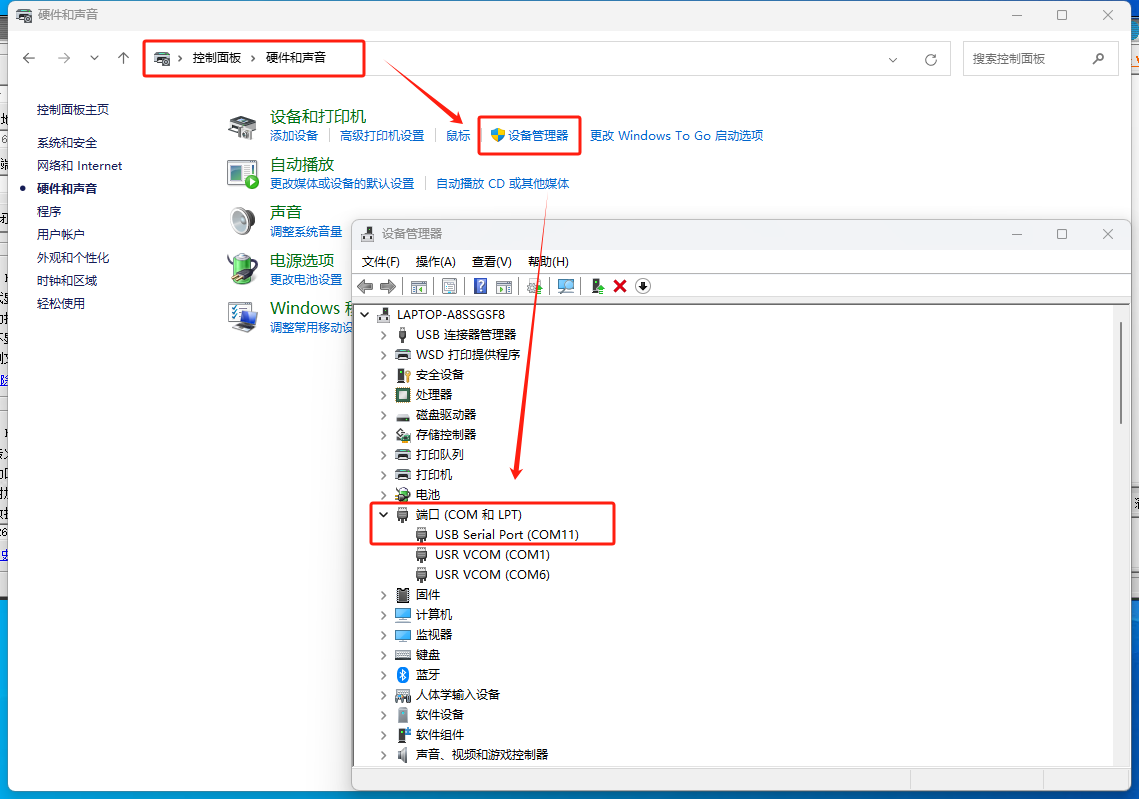

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认COM口为COM11。

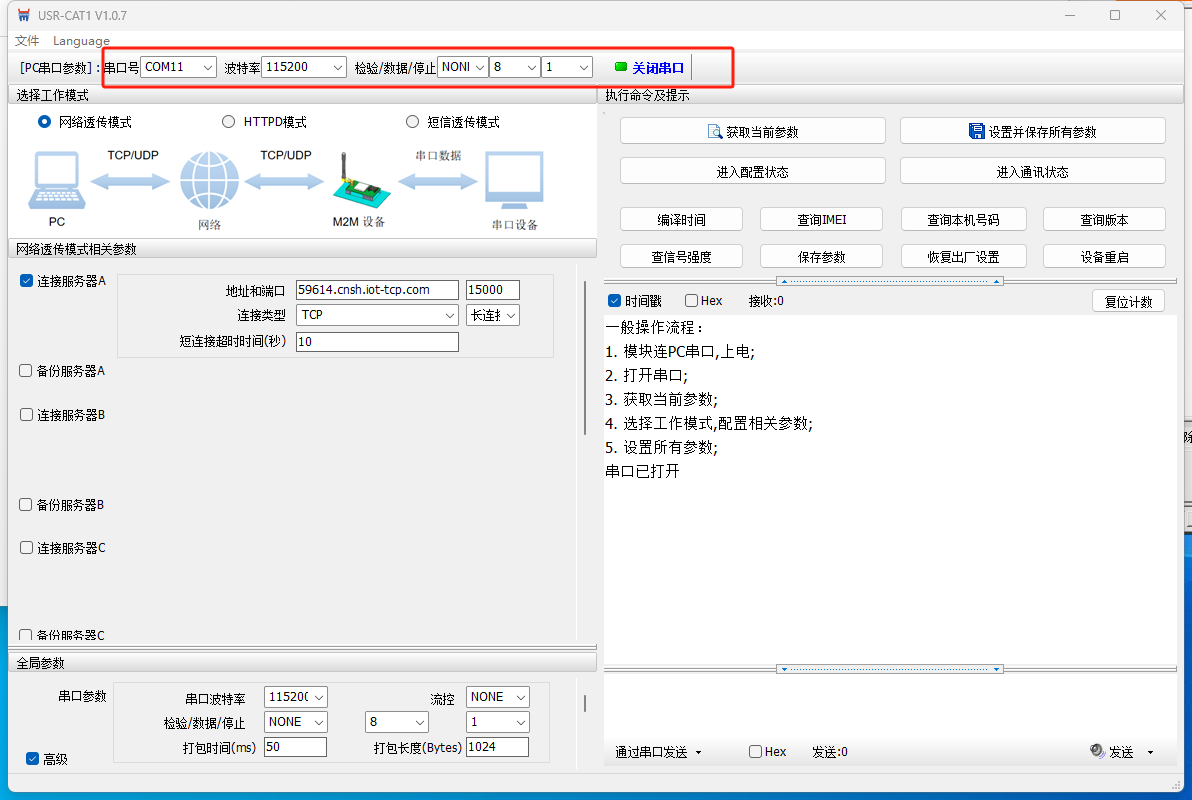

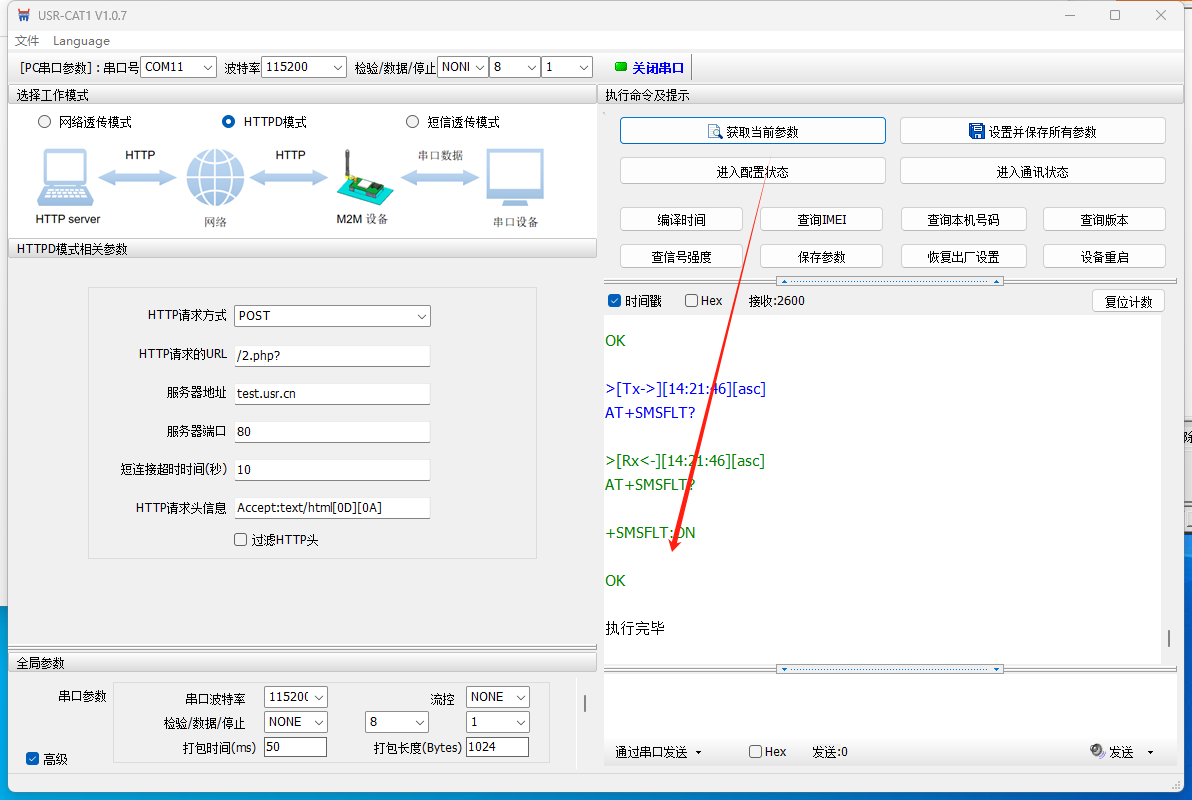

打开CAT-1设置软件，COM11，波特率115200 NONE 8 1 ,点击打开串口。

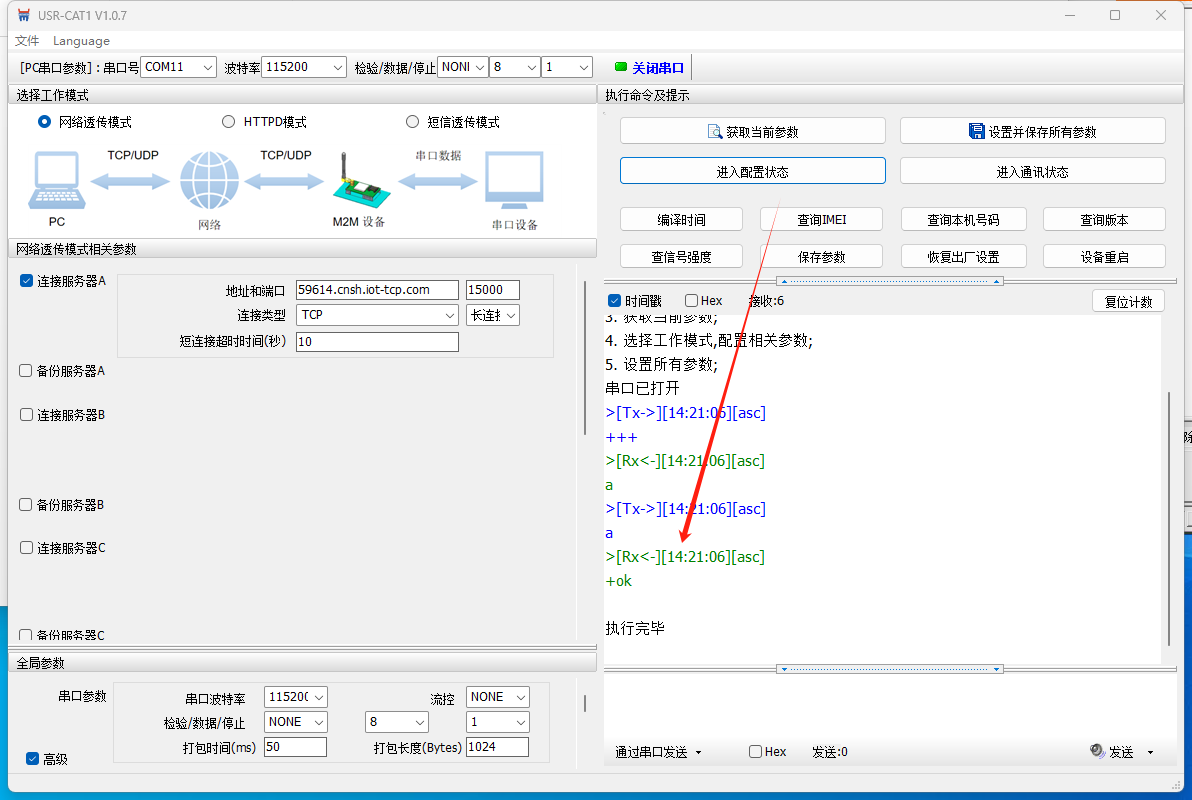

进入配置状态

获取当前参数

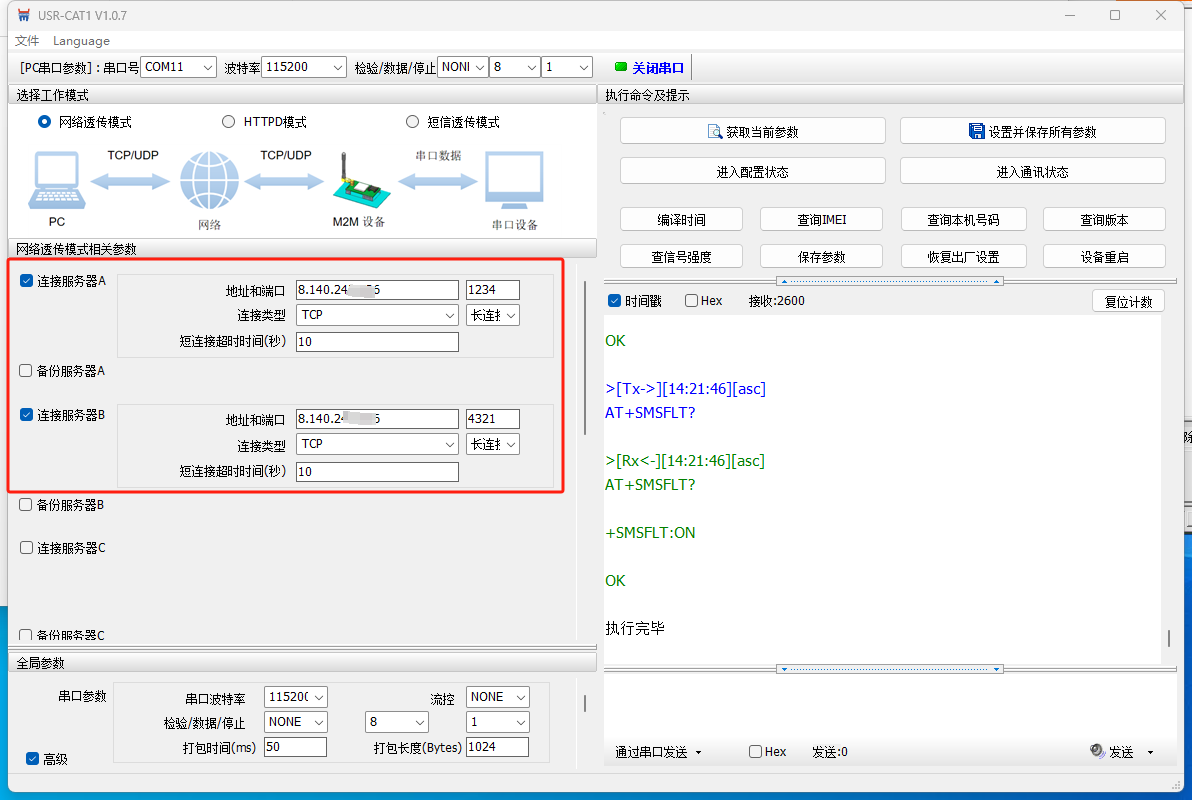

网络透传模式，远程服务器的地址和端口号1234填入服务器A，将远程服务器的地址和端口号4321填入服务器B。

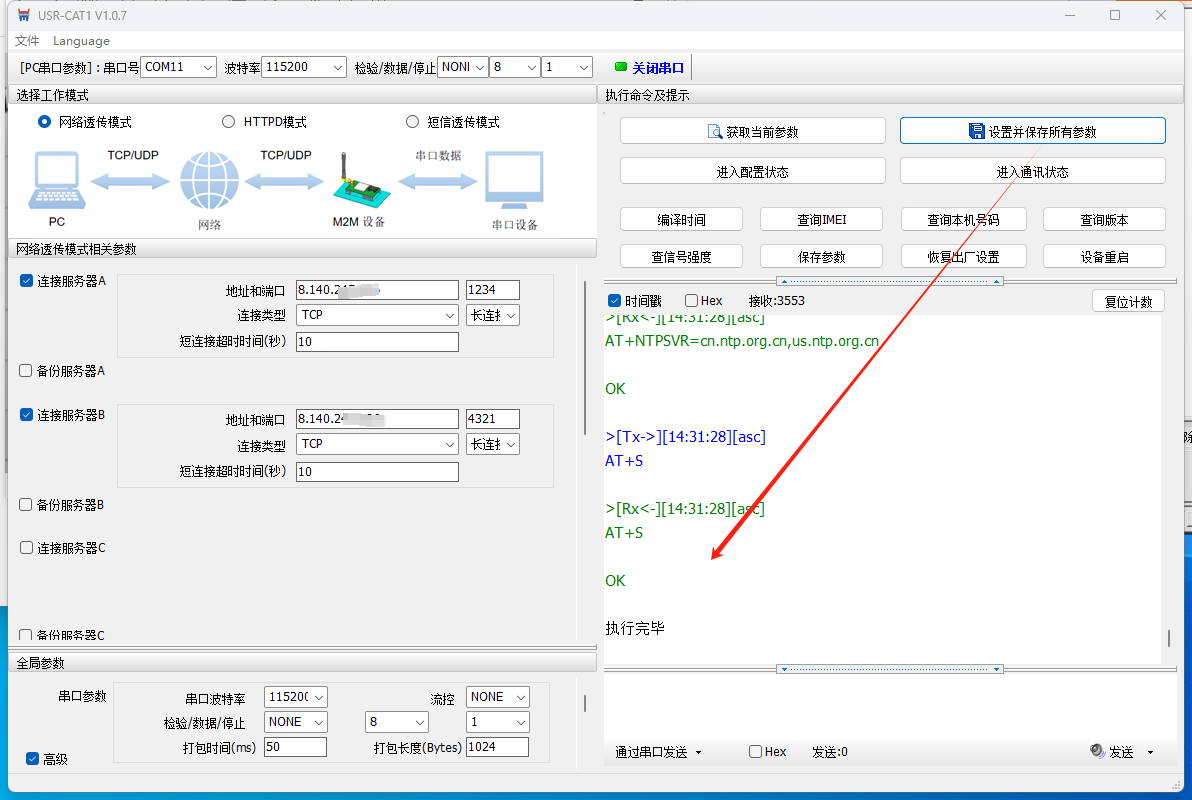

设置并保存所有参数。

设备重启。

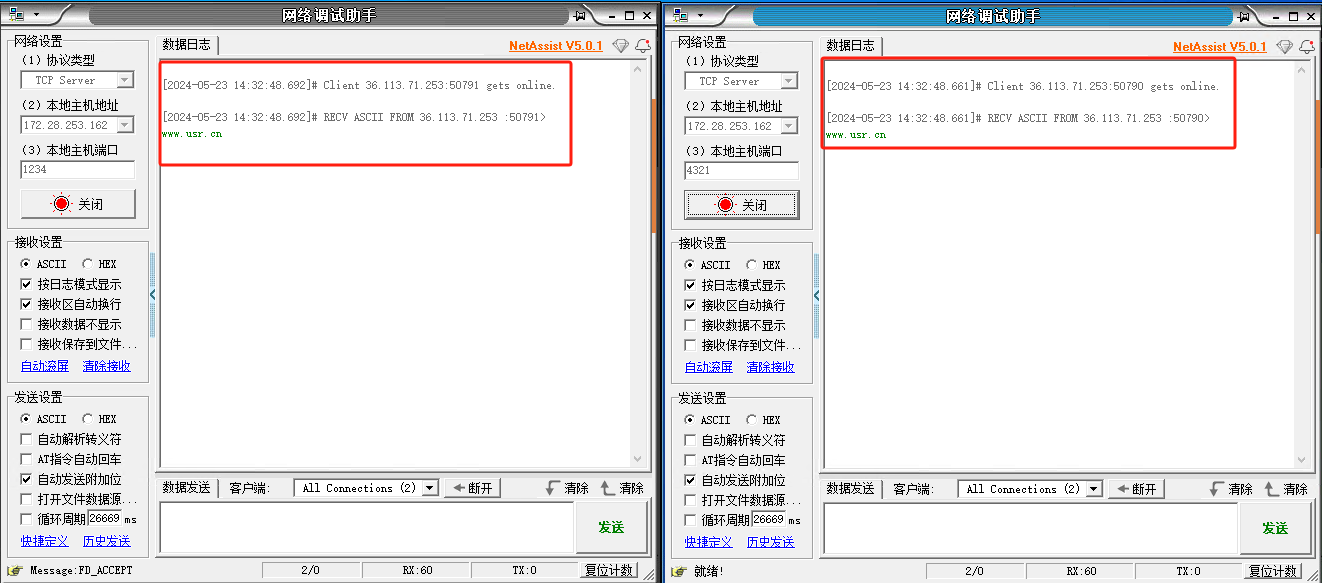

等待一会即可看到两个远程服务器上均有设备接入

四、功能调试

1、功能调试

打开一个串口调试助手引用USB转换器的COM11口，和远程桌面的两个网络调试助手互发数据测试。

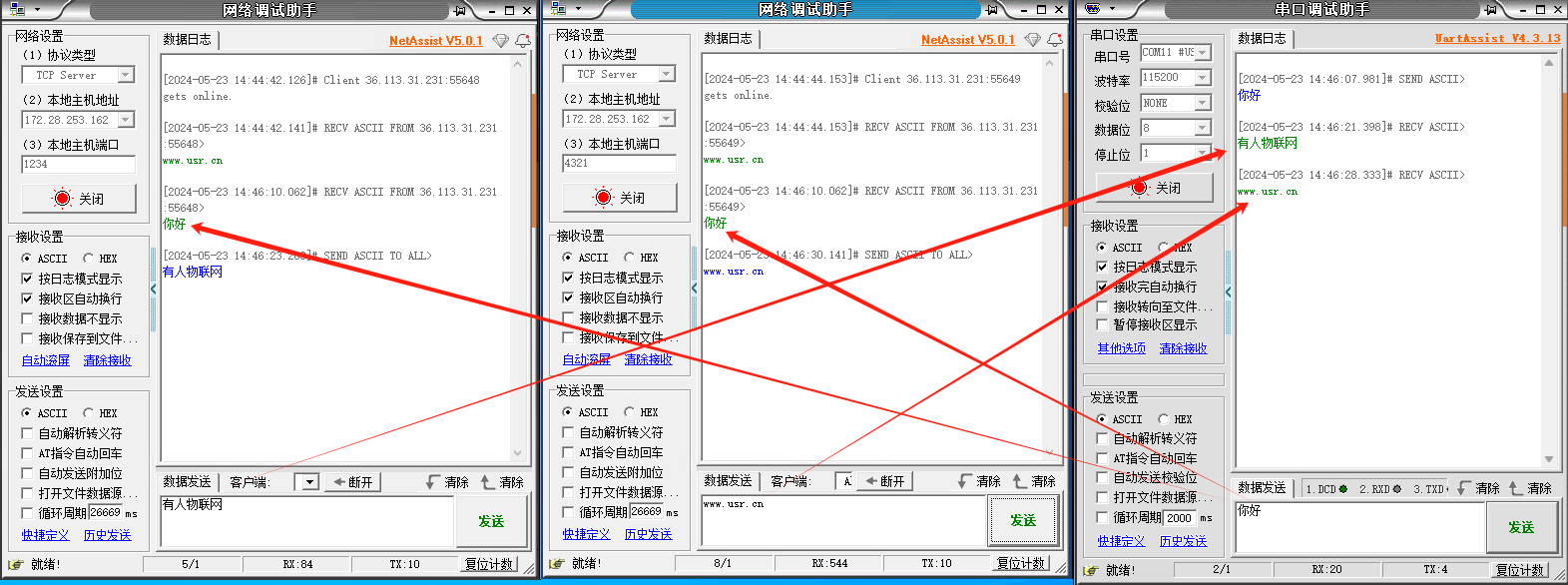

2、调试截图

编写人：尹丛欣 编写日期：2024-05-23

审核人：尹丛欣 审核日期：2024-05-24

订正版本：V1.0 订正内容：初稿
