USR-TCP232-304单串口接2个从机有人云云端轮询示例

一、资料下载

USR-TCP232-302/304/306 说明书 （完整版）下载链接：https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集官网下载链接：https://www.usr.cn/Download/1255.html

USR-TCP232-304 设置软件官网下载链接：https://www.usr.cn/Download/257.html

调试助手和MODBUS Slave可以百度自己下载。

二、硬件连接

1、所需物品

USR-TCP232-304 产品 1台

5V电源适配器 1个

USB-RS485串口线 2条

超五类网线 1根

笔记本电脑 1台

联外网的路由器 1个

2、硬件连接

USR-TCP232-304 的485串口接两条USB-RS485串口线到电脑的两个USB口，然后产品接5V电源适配器上电。网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网。

电脑提前下载打开M0设置软件。

连接有人云，需要将304设置DHCP获取IP，网线接路由器网口。

3、串口号

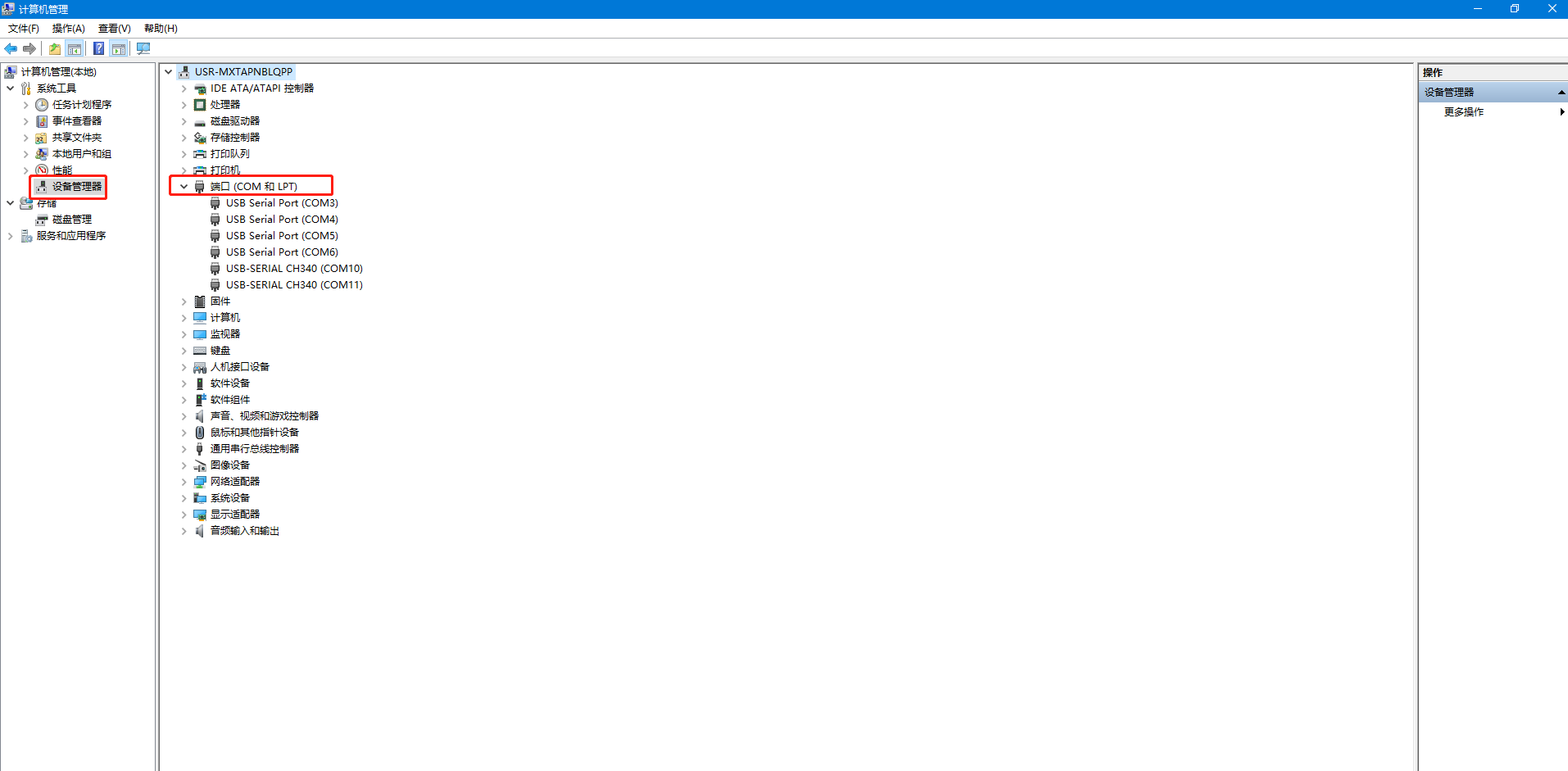

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认两条USB-RS485串口线的COM口号是COM10、COM11。

三、有人云设置

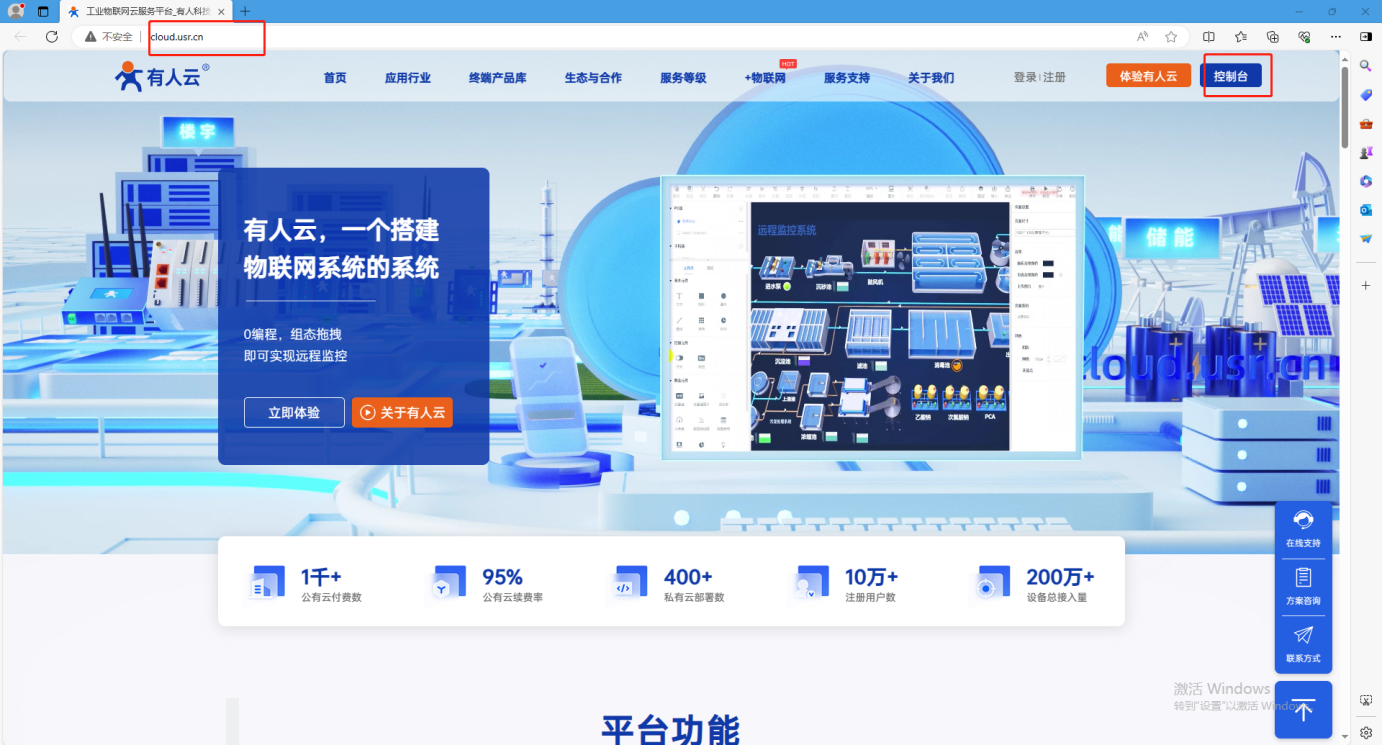

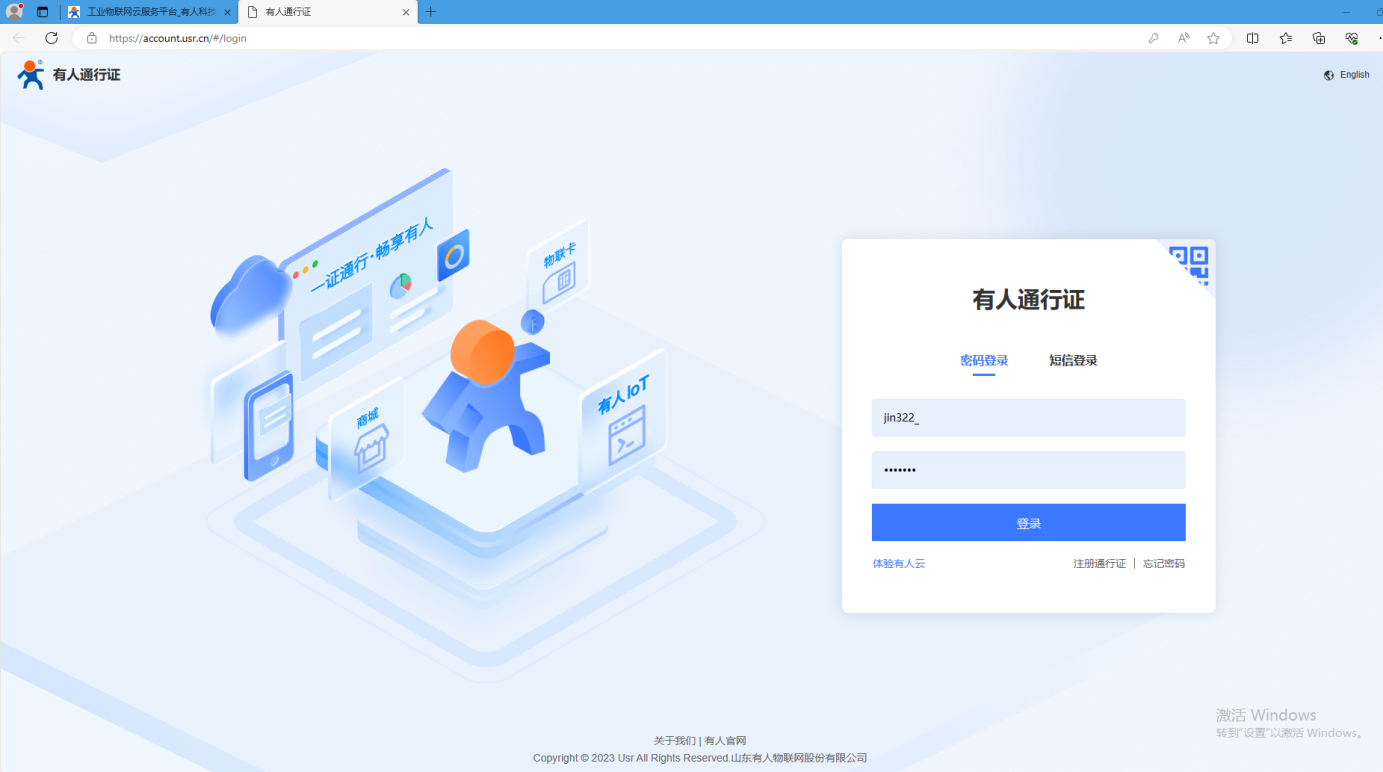

1、登陆有人云账号

2、添加网关

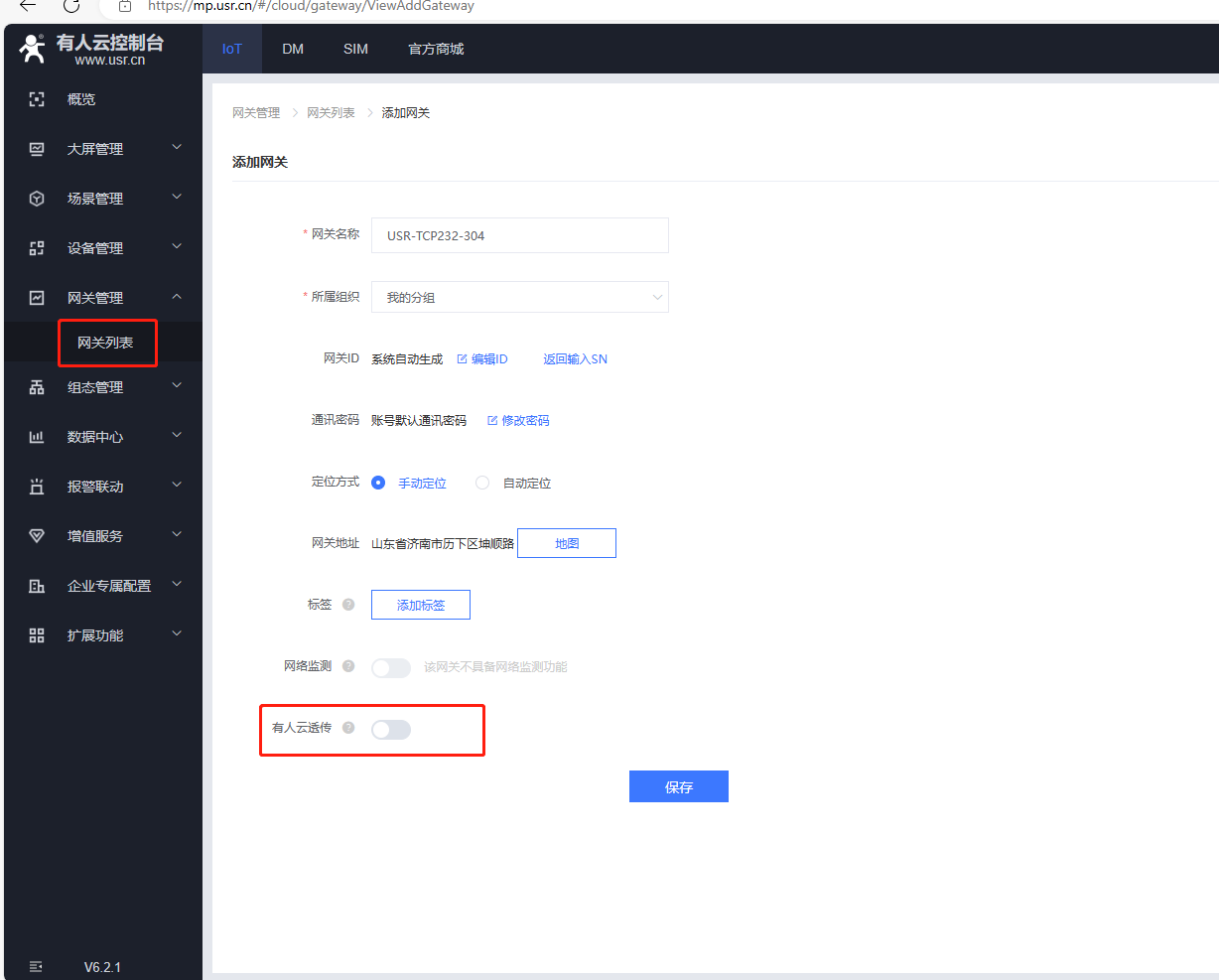

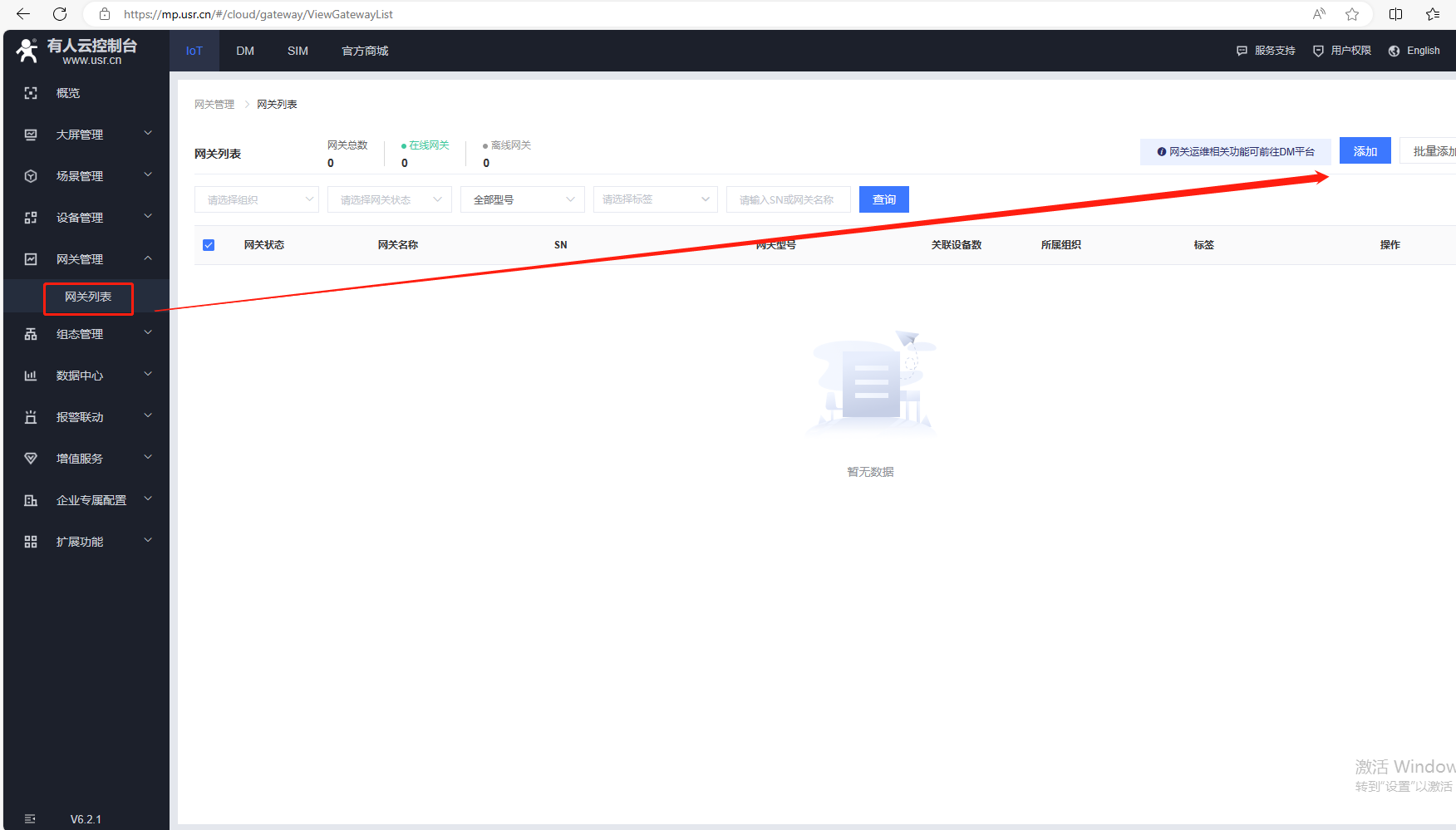

（1）打开有人云的网关列表，点击添加。

（2）点击SN不支持点这里，有人云透传关闭，点击保存。

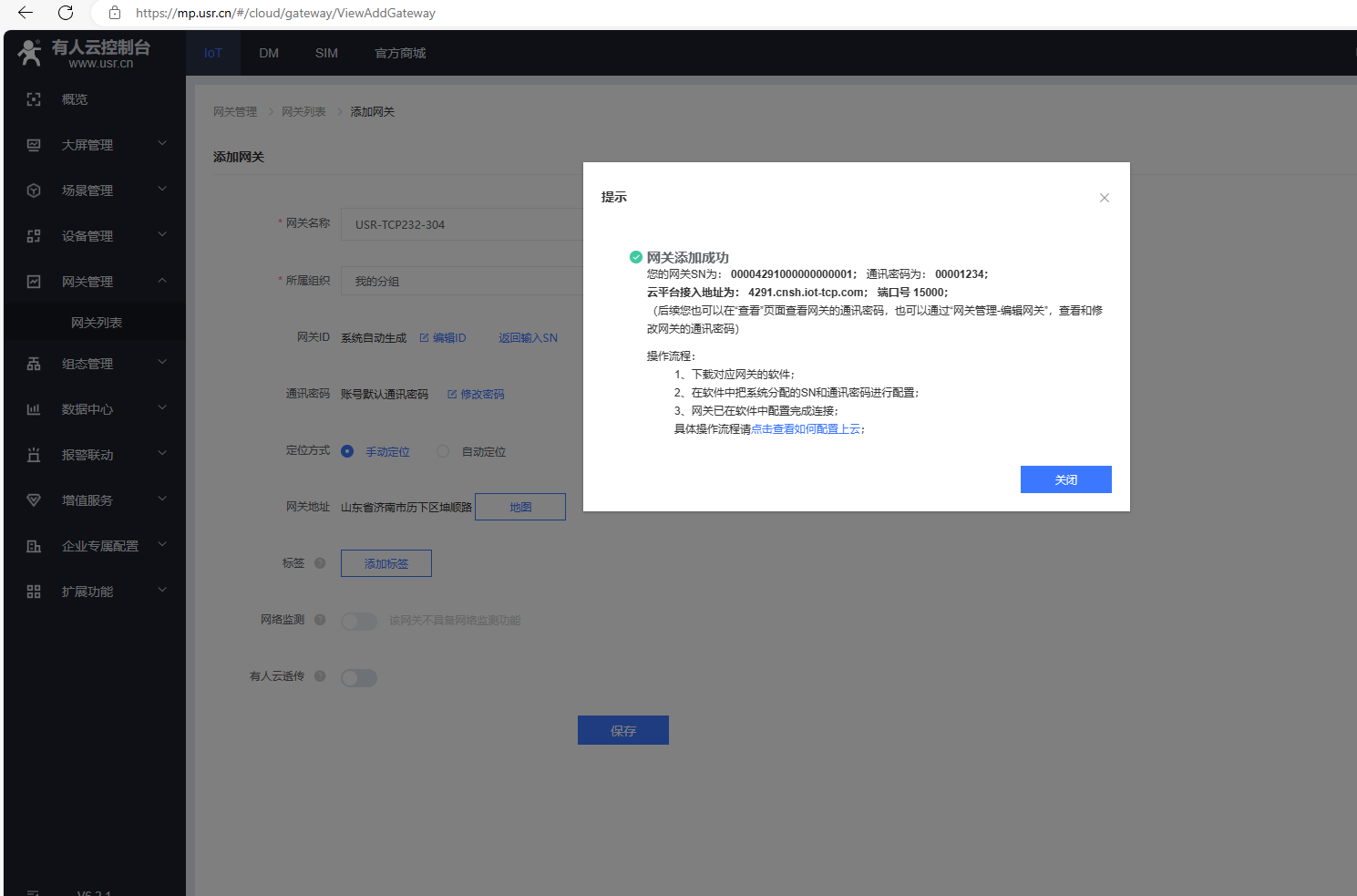

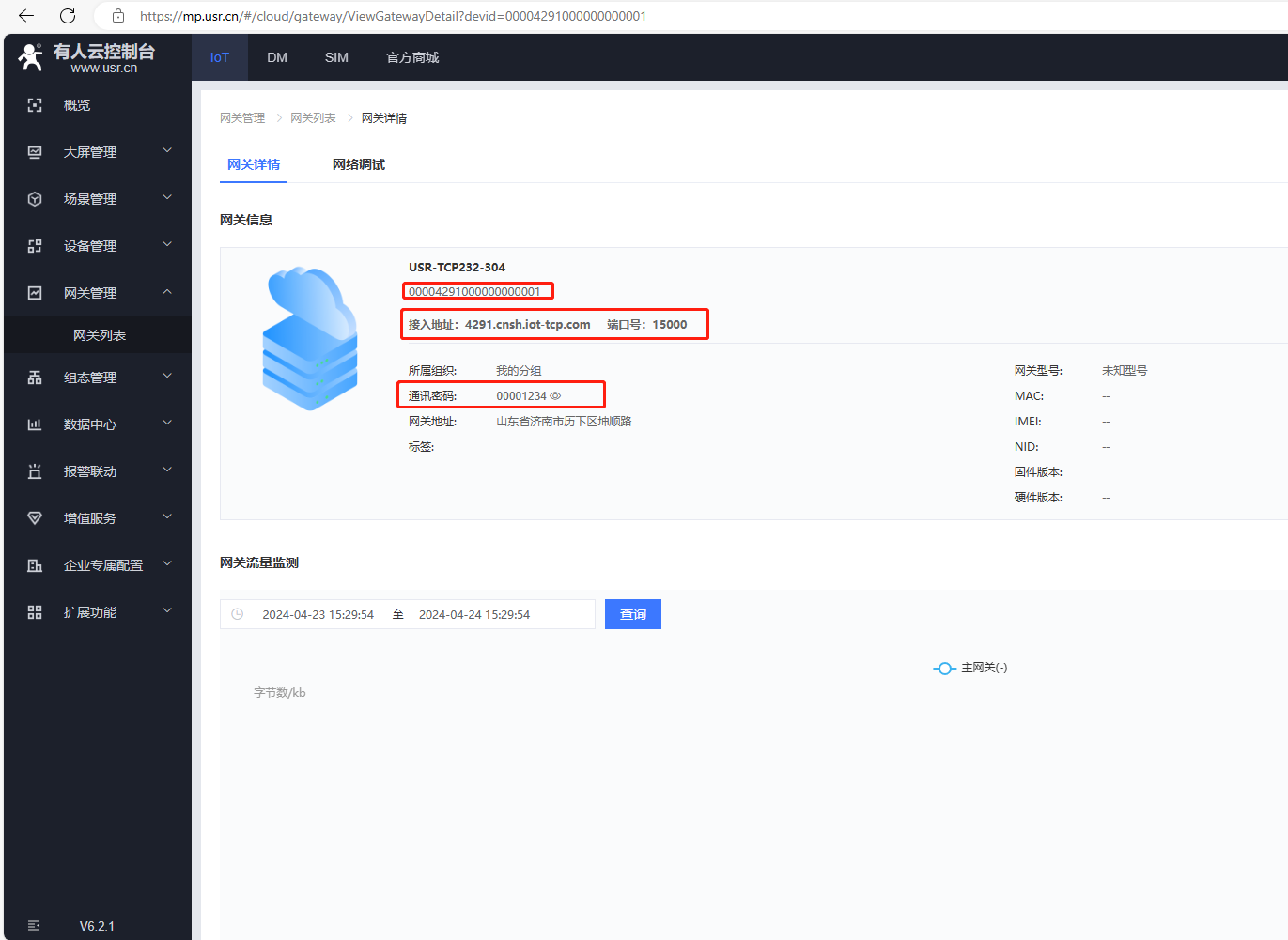

（3）网关添加成功之后，提示如下信息：

网关添加成功

您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；

云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号 15000；

（后续您也可以在“查看”页面查看网关的通讯密码，也可以通过“网关管理-编辑网关”，查看和修改网关的通讯密码）

操作流程：下载对应网关的软件；在软件中把系统分配的SN和通讯密码进行配置；网关已在软件中配置完成连接；具体操作流程请点击查看如何配置上云；

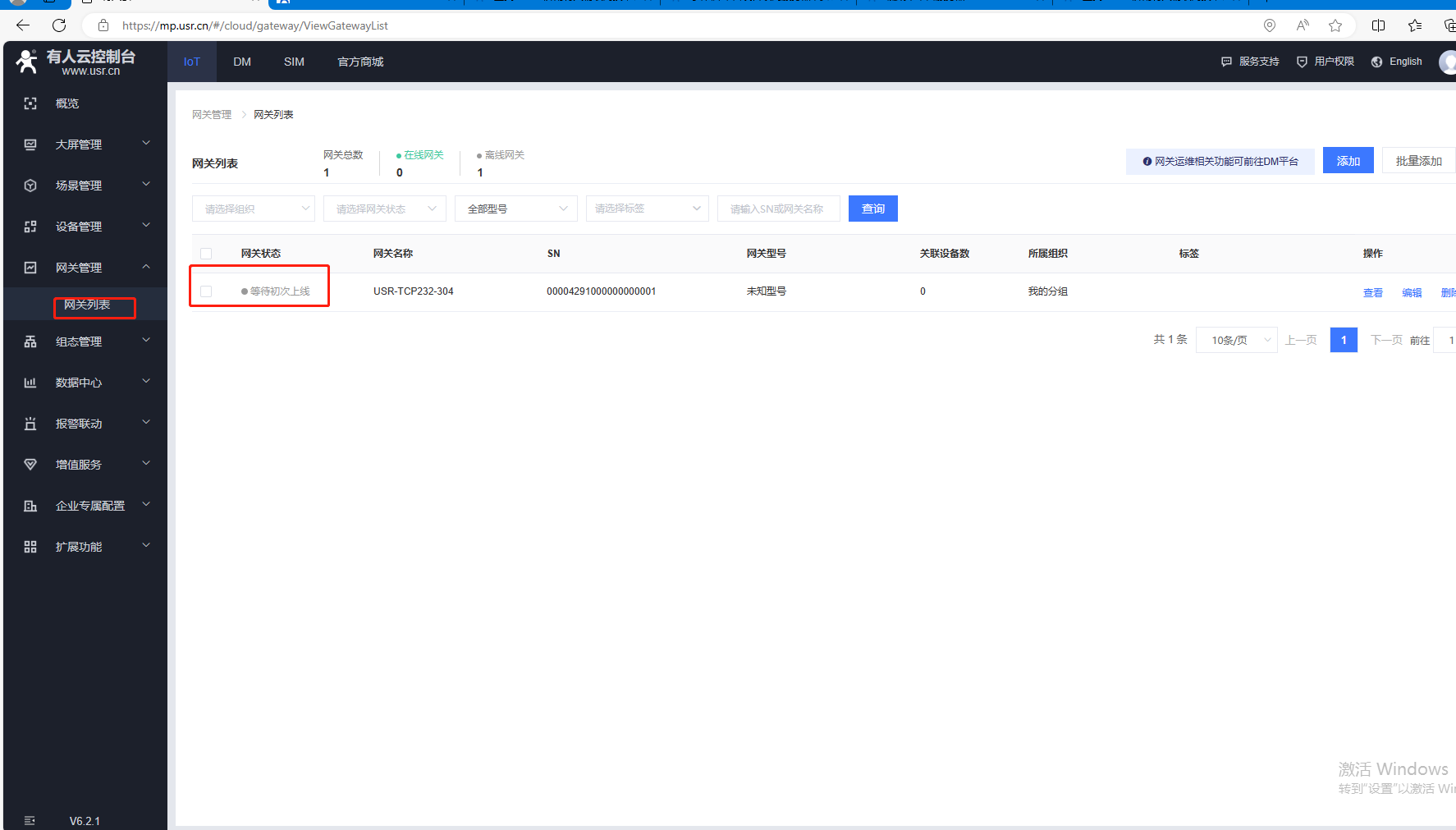

（4）网关状态，等待初次上线。

3、添加设备

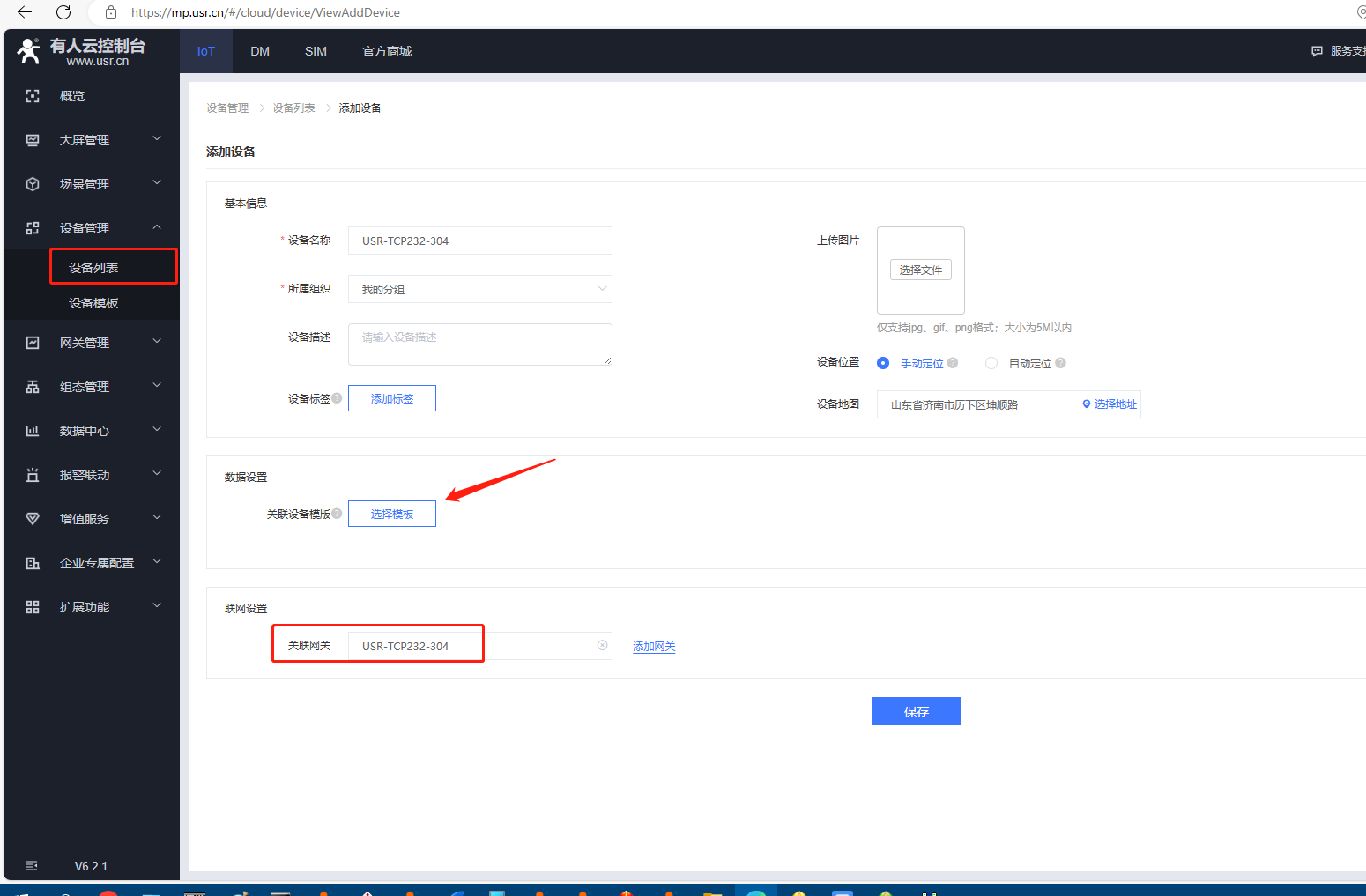

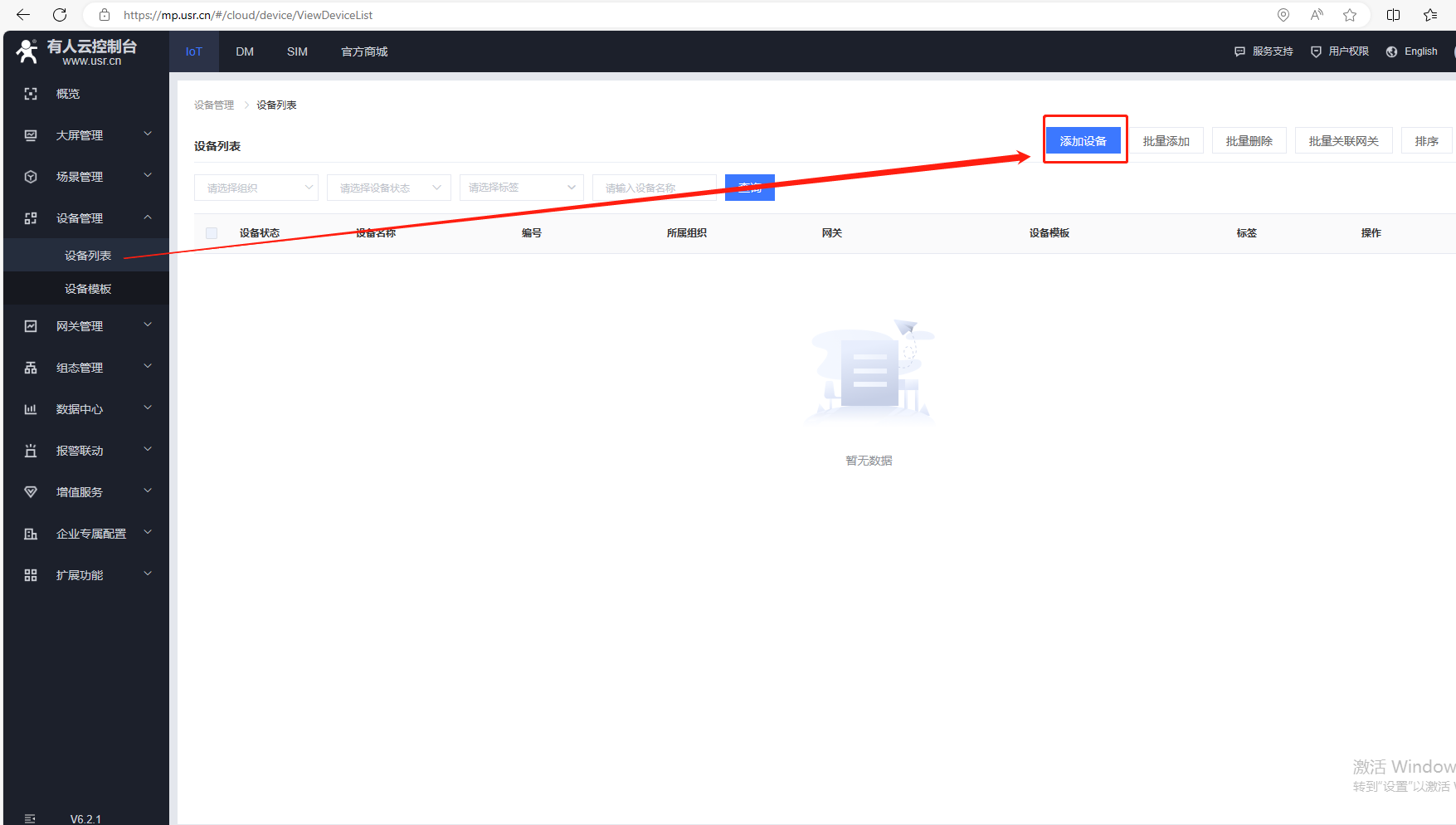

设备列表，点击添加设备。

4、添加模板

（1）点击选择模板

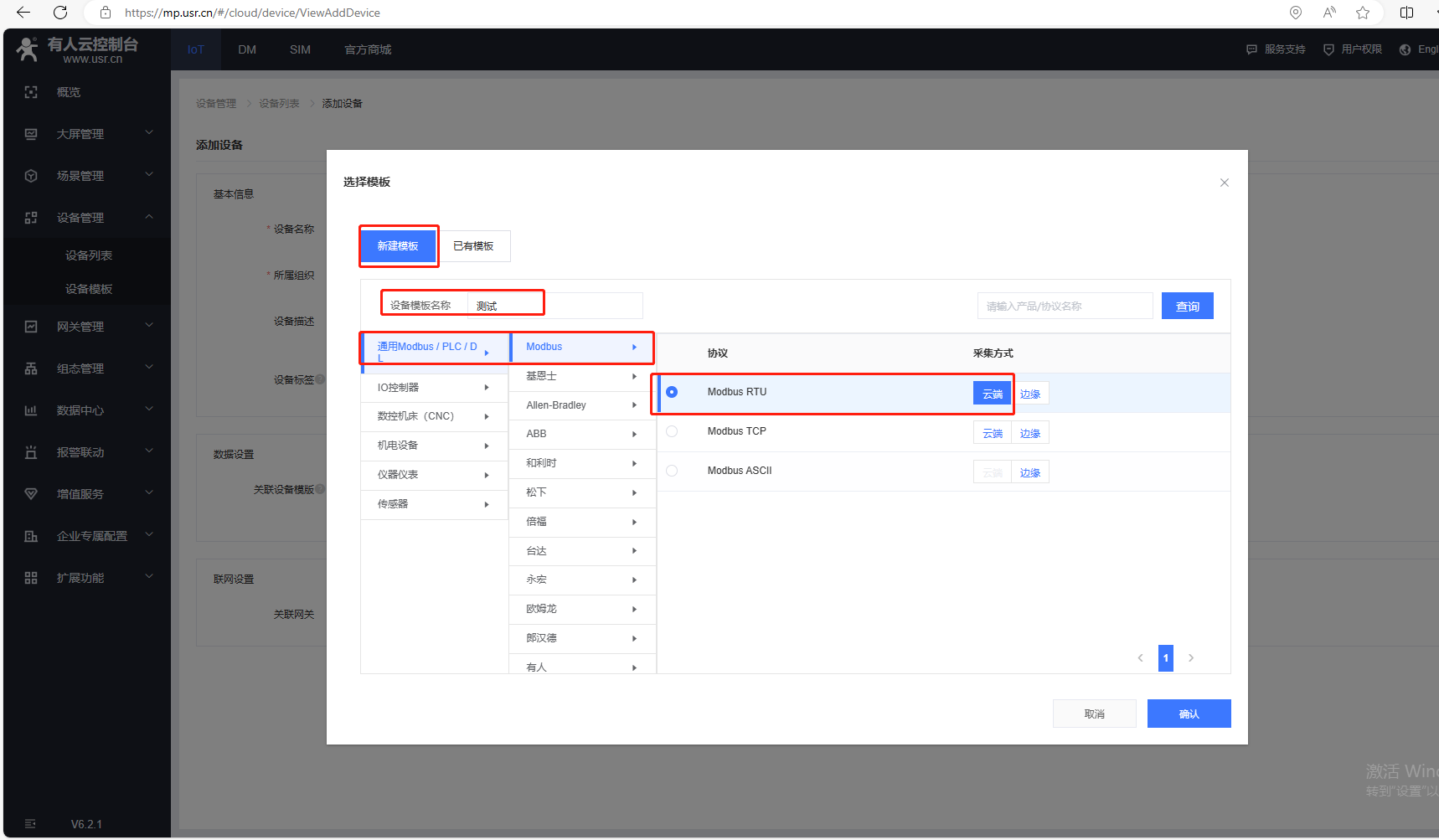

（2）点击选择模板，选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

（3）从机1，串口序号保持默认1，从机地址填1，点击保存。

5、添加从机

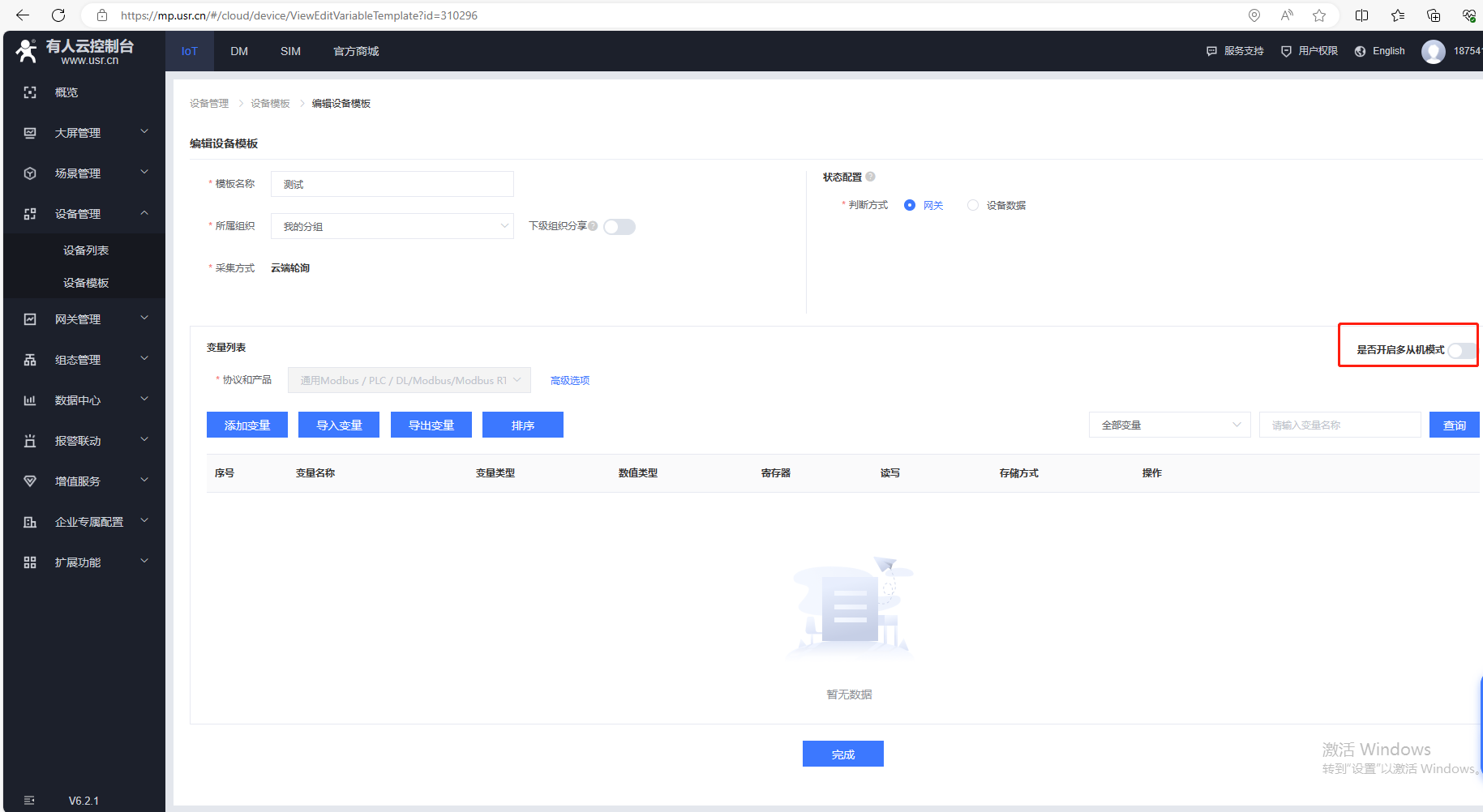

（1）点击设备模板，点击编辑，打开是否开启多从机模式。

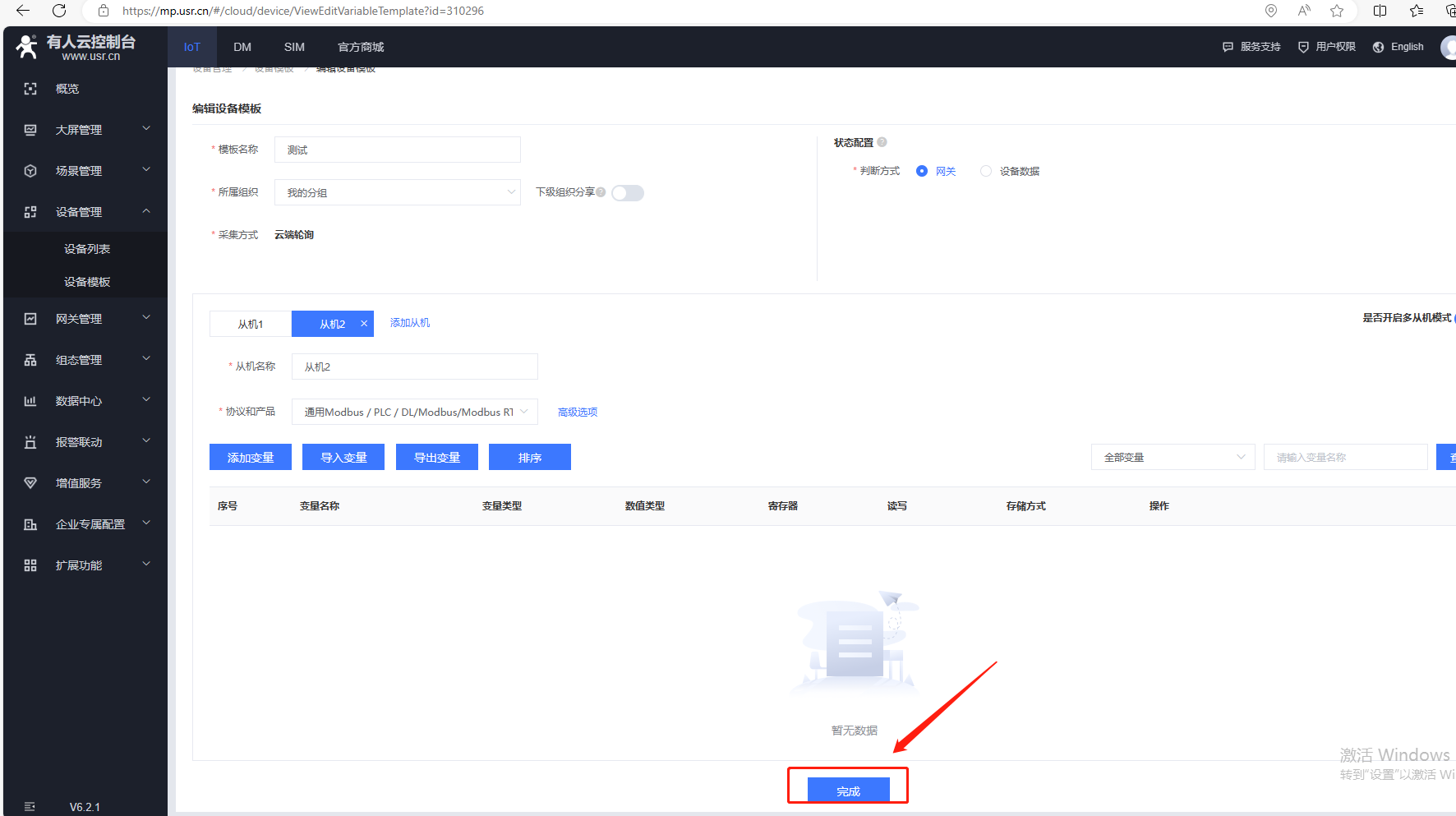

（2）点击添加从机，从机名称填从机2，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，点击完成。

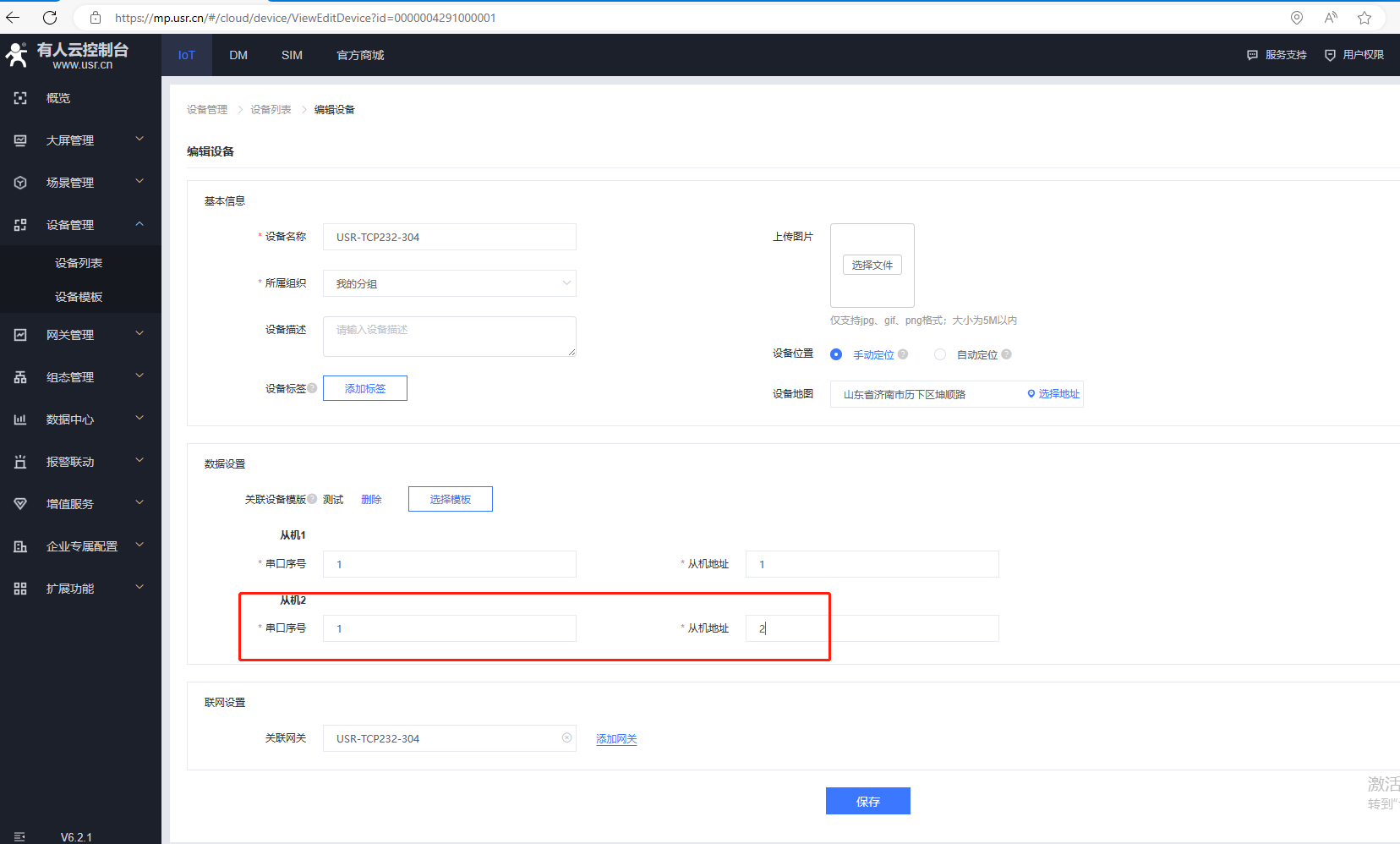

（3）点击设备列表，点击编辑，从机2，串口序号保持默认1，从机地址填2，点击保存。

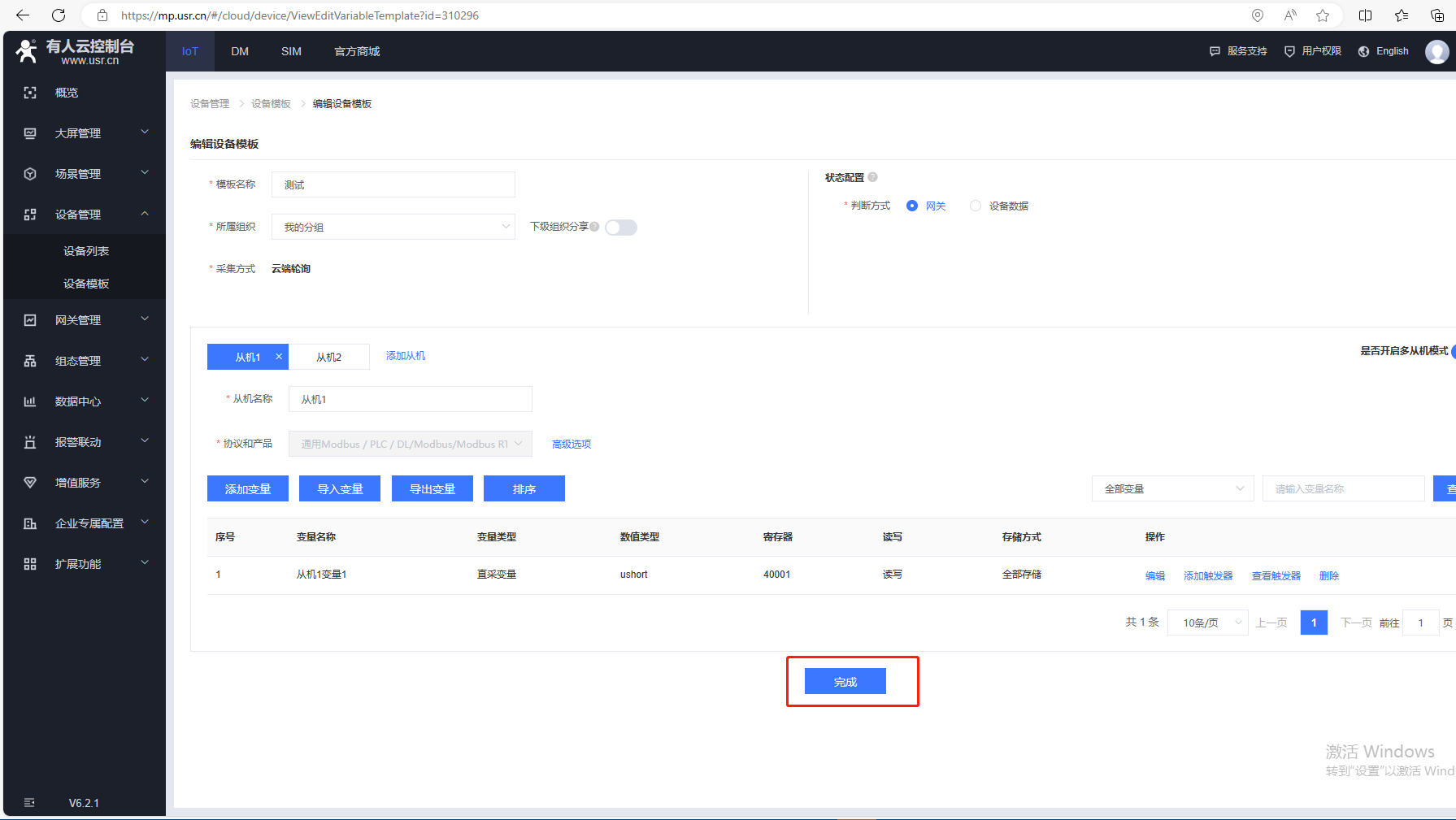

6、添加变量

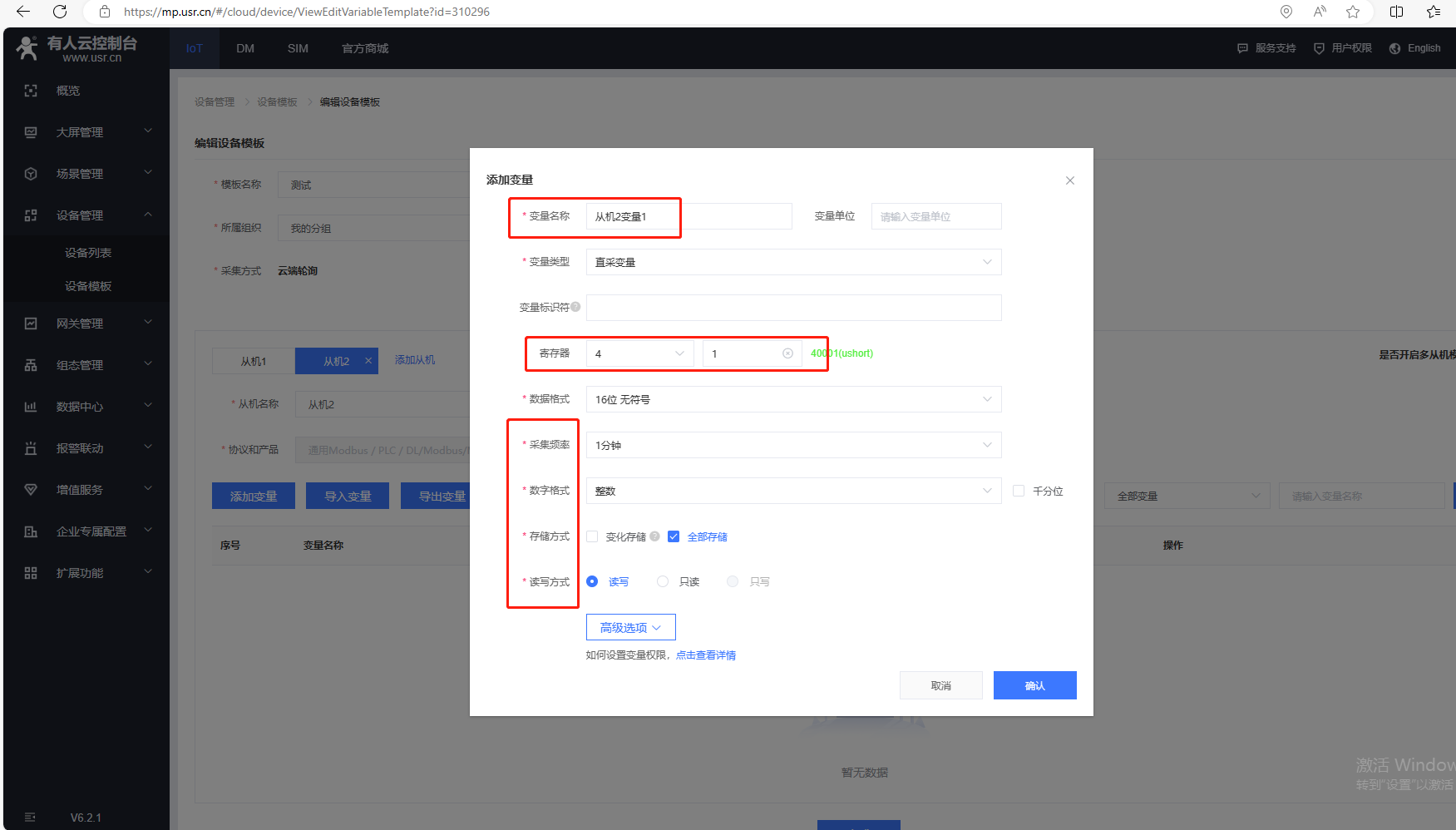

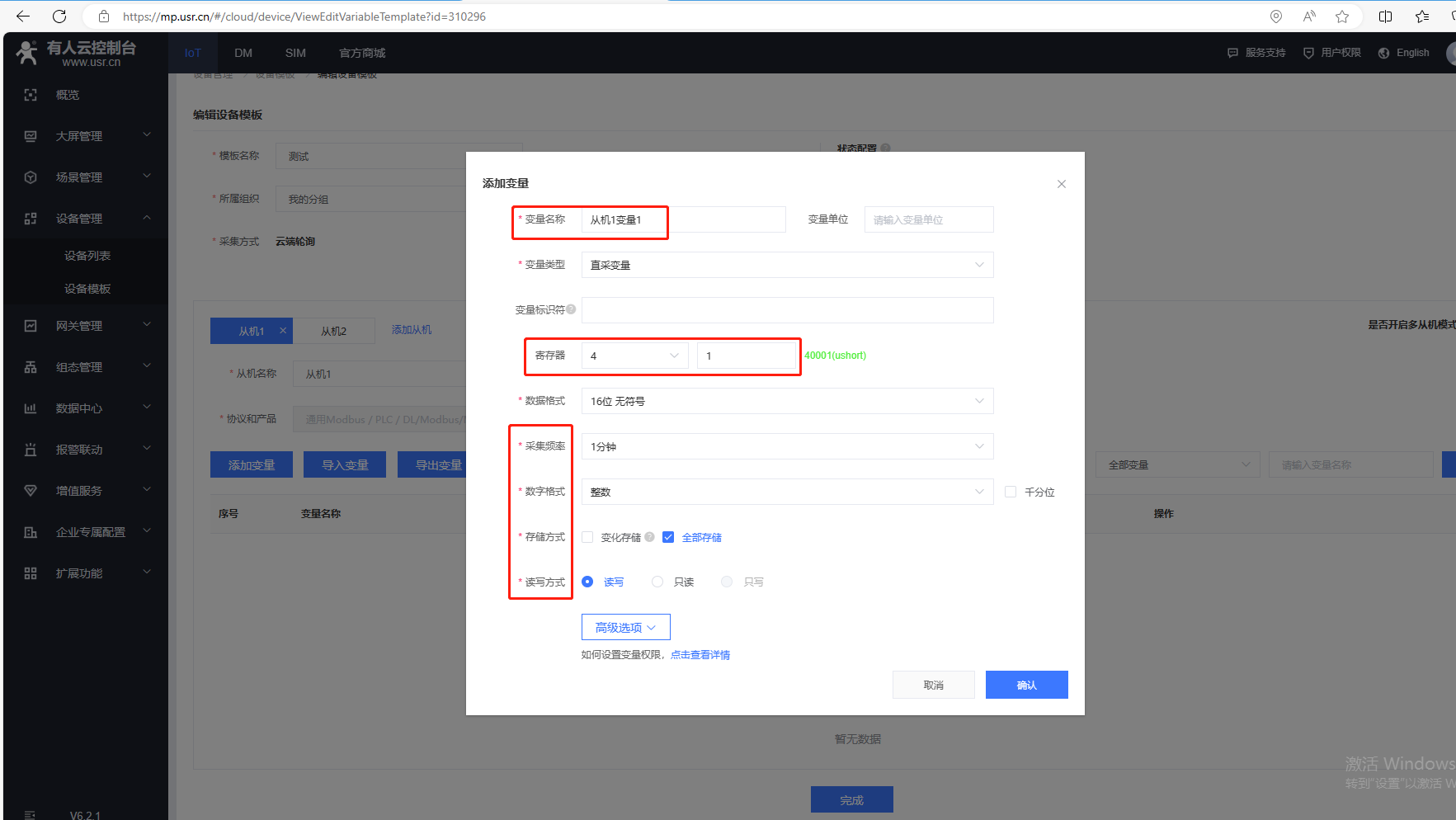

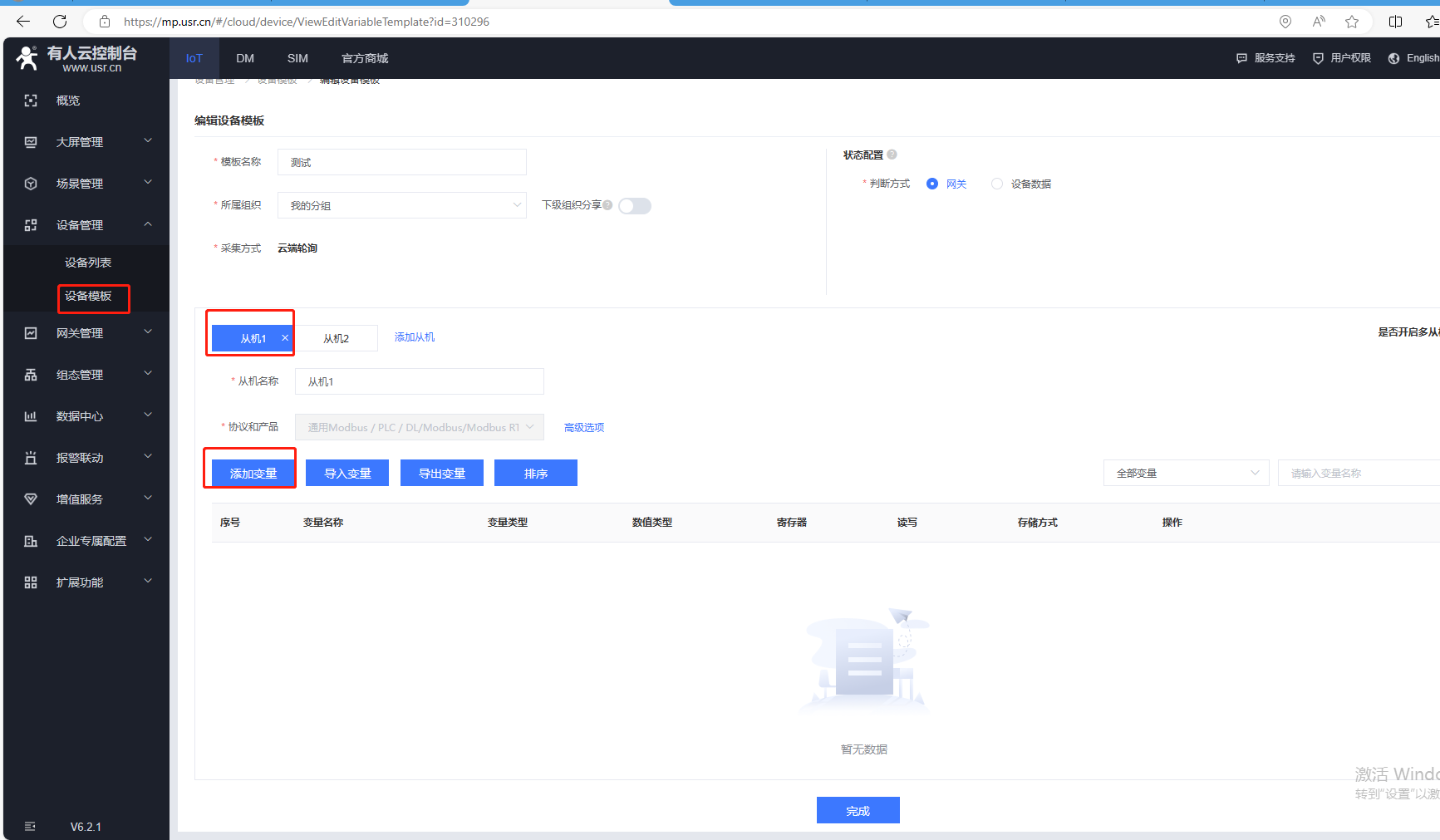

（1）点击设备模板，点击编辑，选中从机1，点击添加变量，名称从机1变量1，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式。

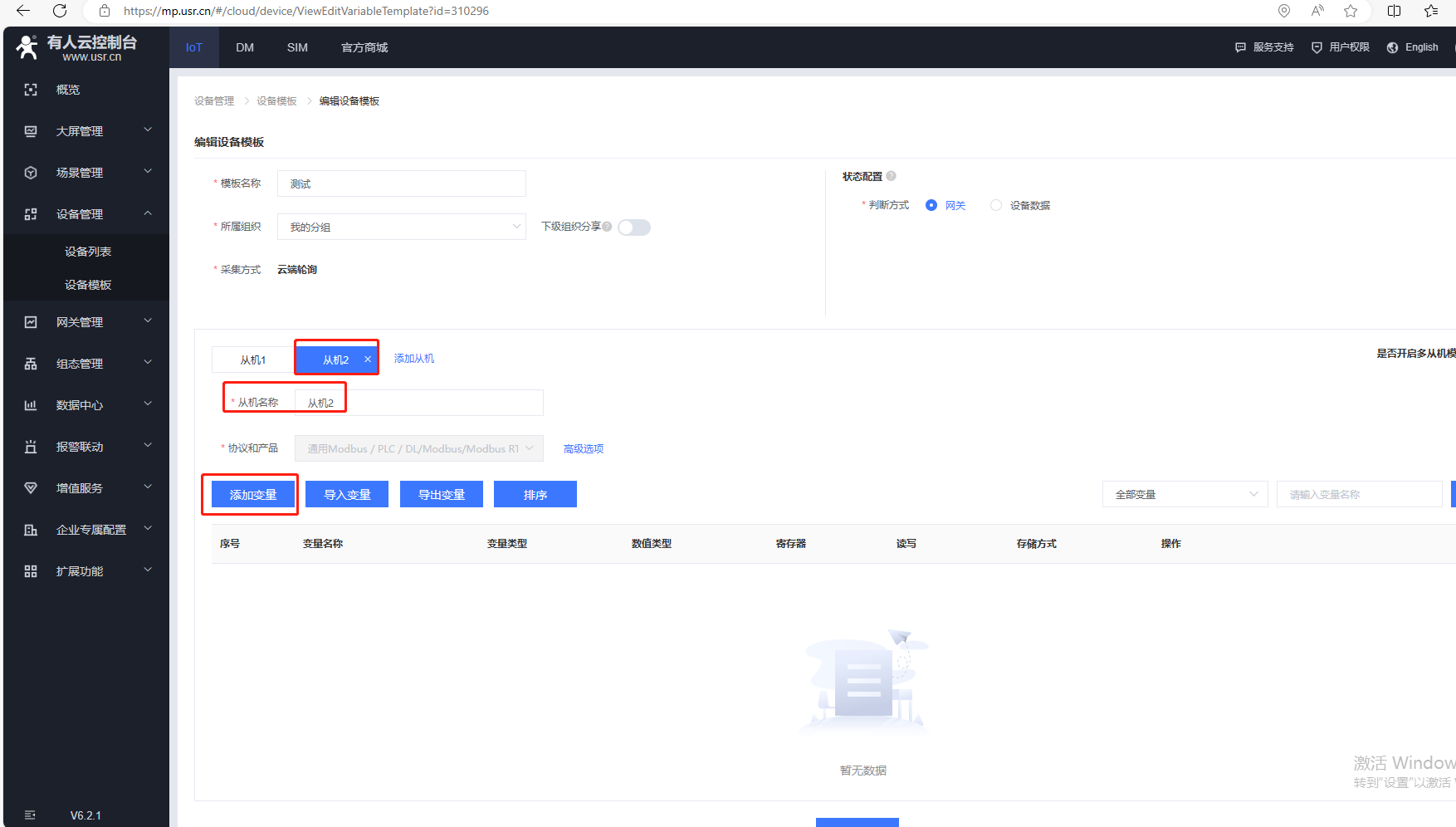

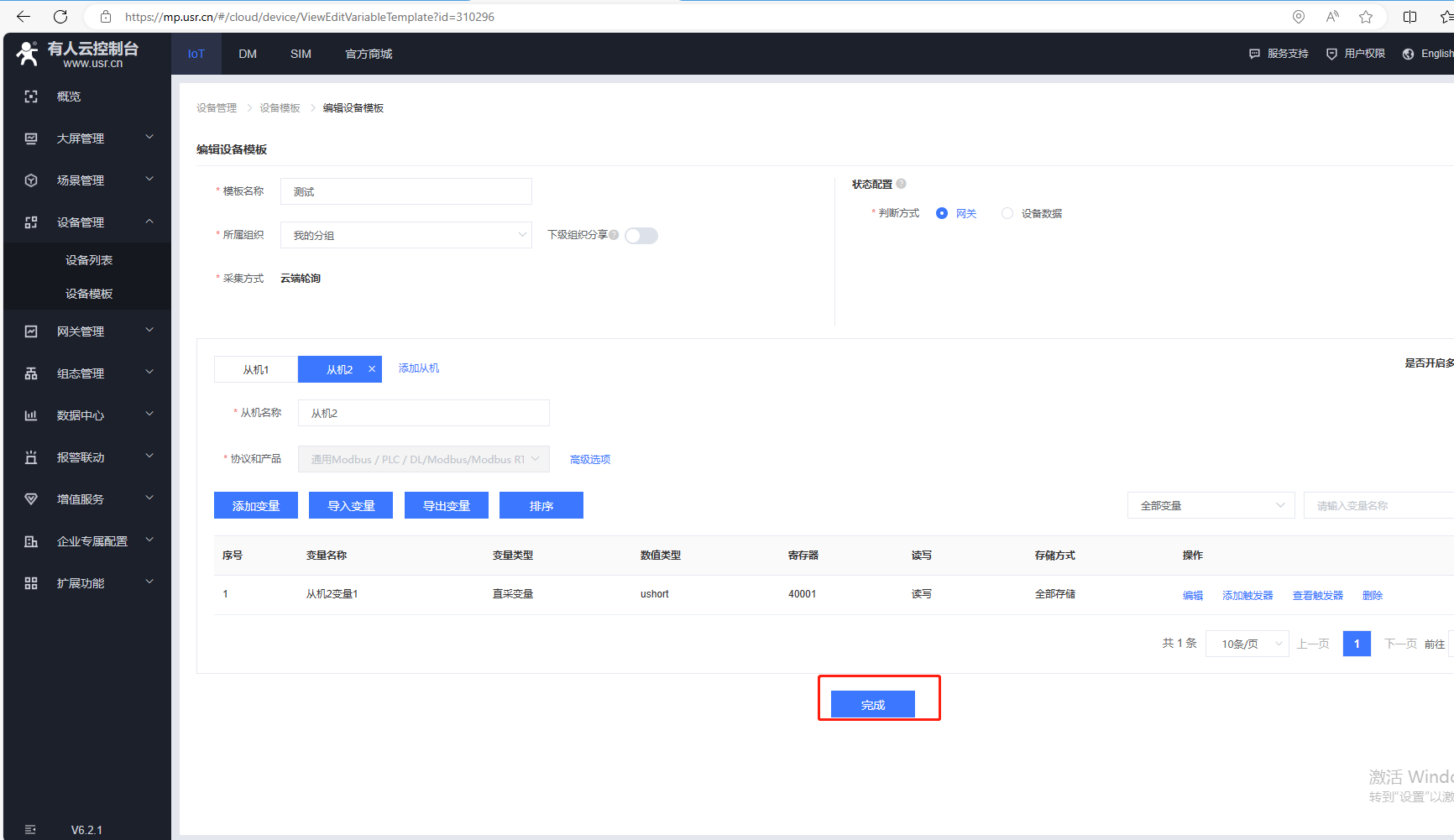

（2）选中从机2，点击添加变量，名称从机2变量1，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式。点击确认，最后点击完成。

四、304参数设置

1、局域网搜索304 IP

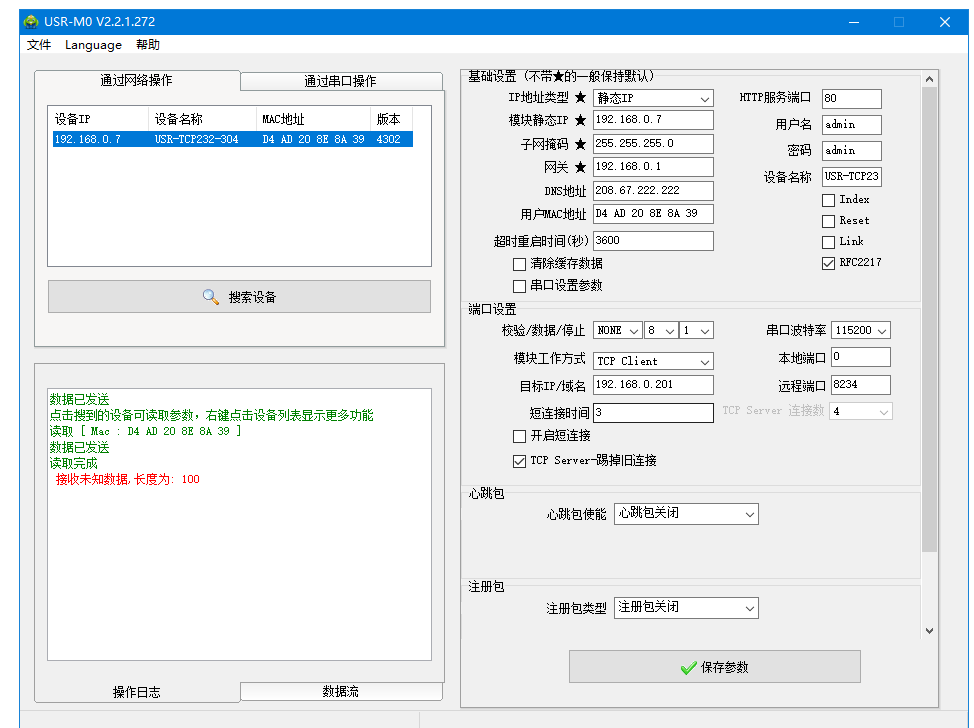

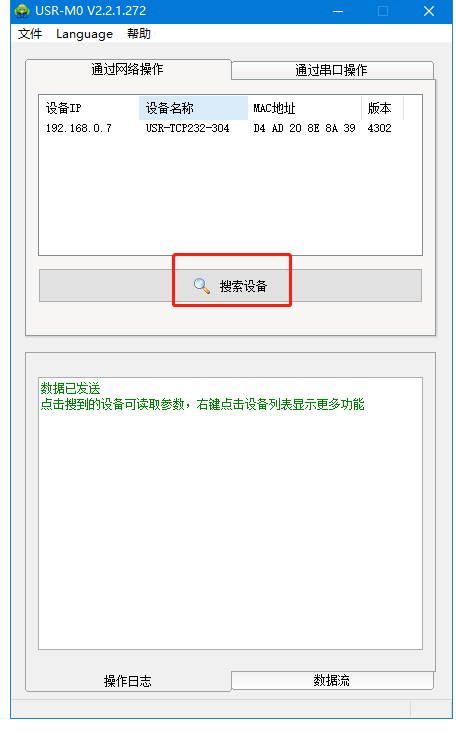

304和电脑网线直连，打开M0软件，搜到304的IP。

2、登陆304网页，切换中文显示

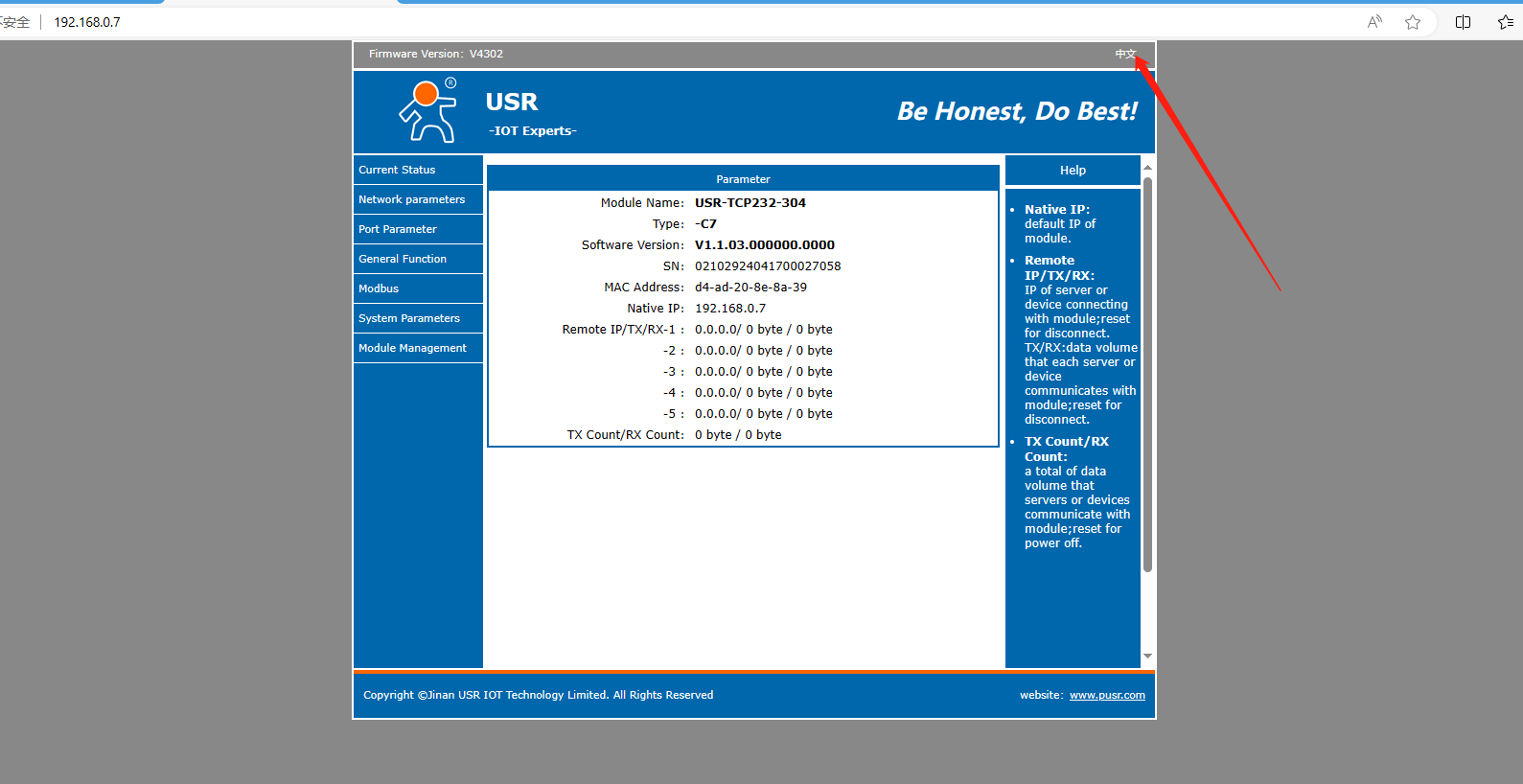

浏览器输入304的IP，192.168.0.7 登陆304网页，点击右上角的中文，切换中文显示。

3、设置连接有人云服务器参数

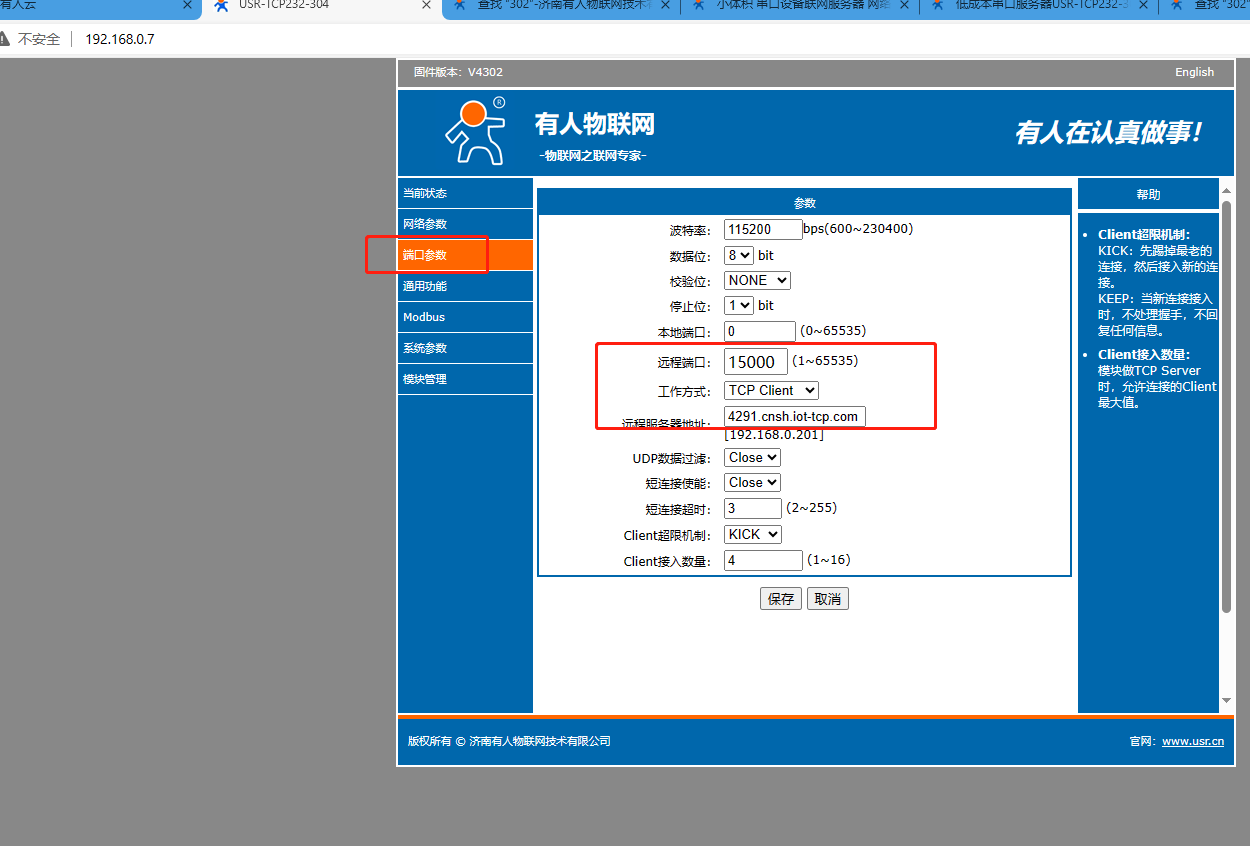

（1）端口参数：

远程端口号 15000

工作方式：TCP Client

远程服务器地址为： 4291.cnsh.iot-tcp.com

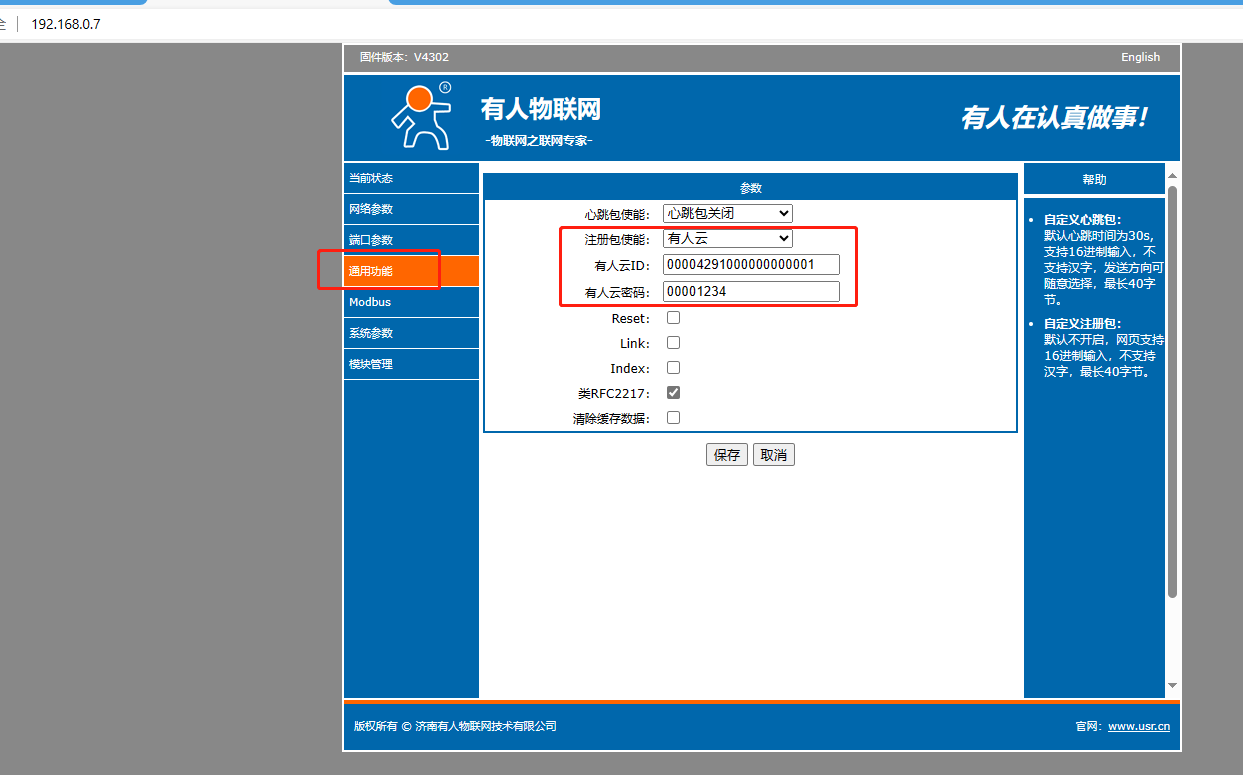

（2）通用功能：

注册包使能选择有人云。

有人云ID填： 00004291000000000001； 有人云密码填： 00001234；

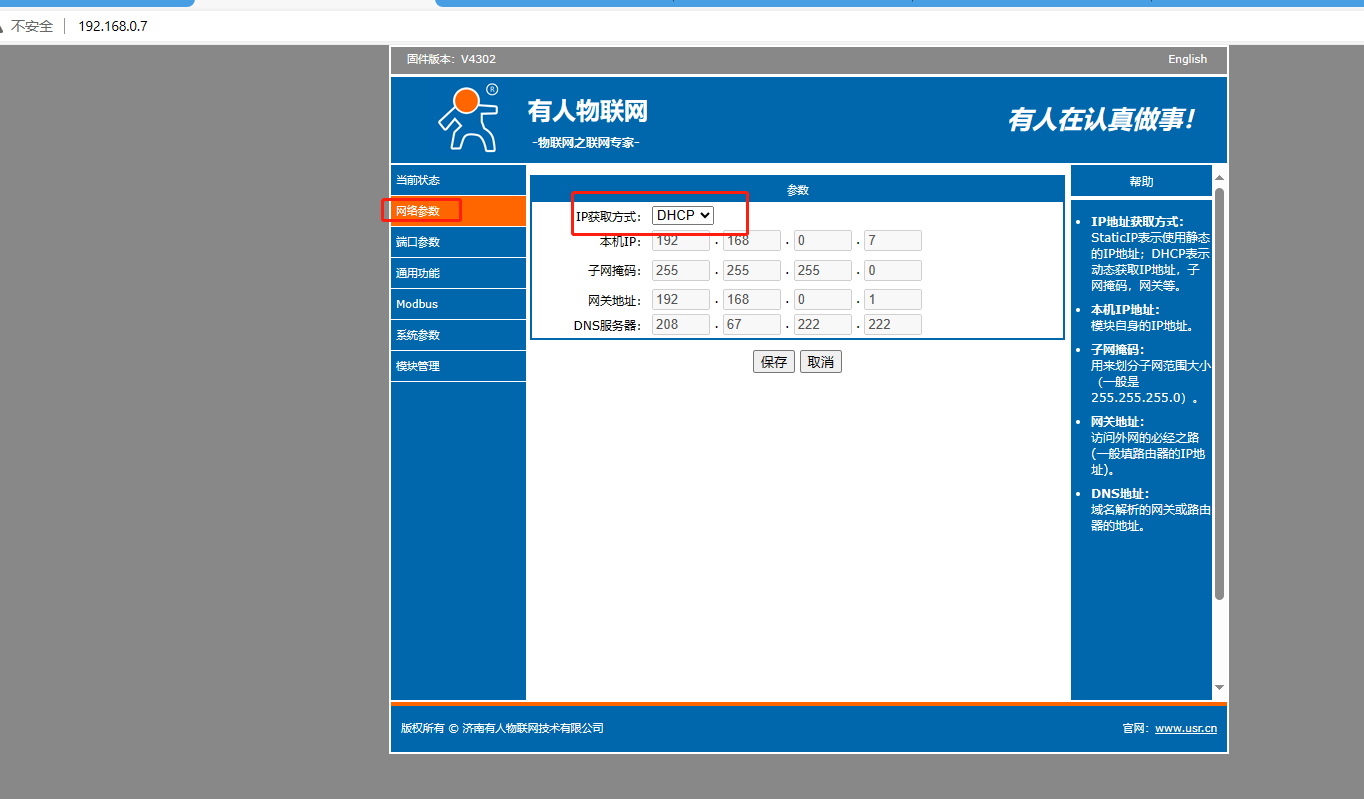

4、将IP获取方式改为DHCP

网络参数，将IP获取方式静态改为DHCP动态获取IP，点击保存。

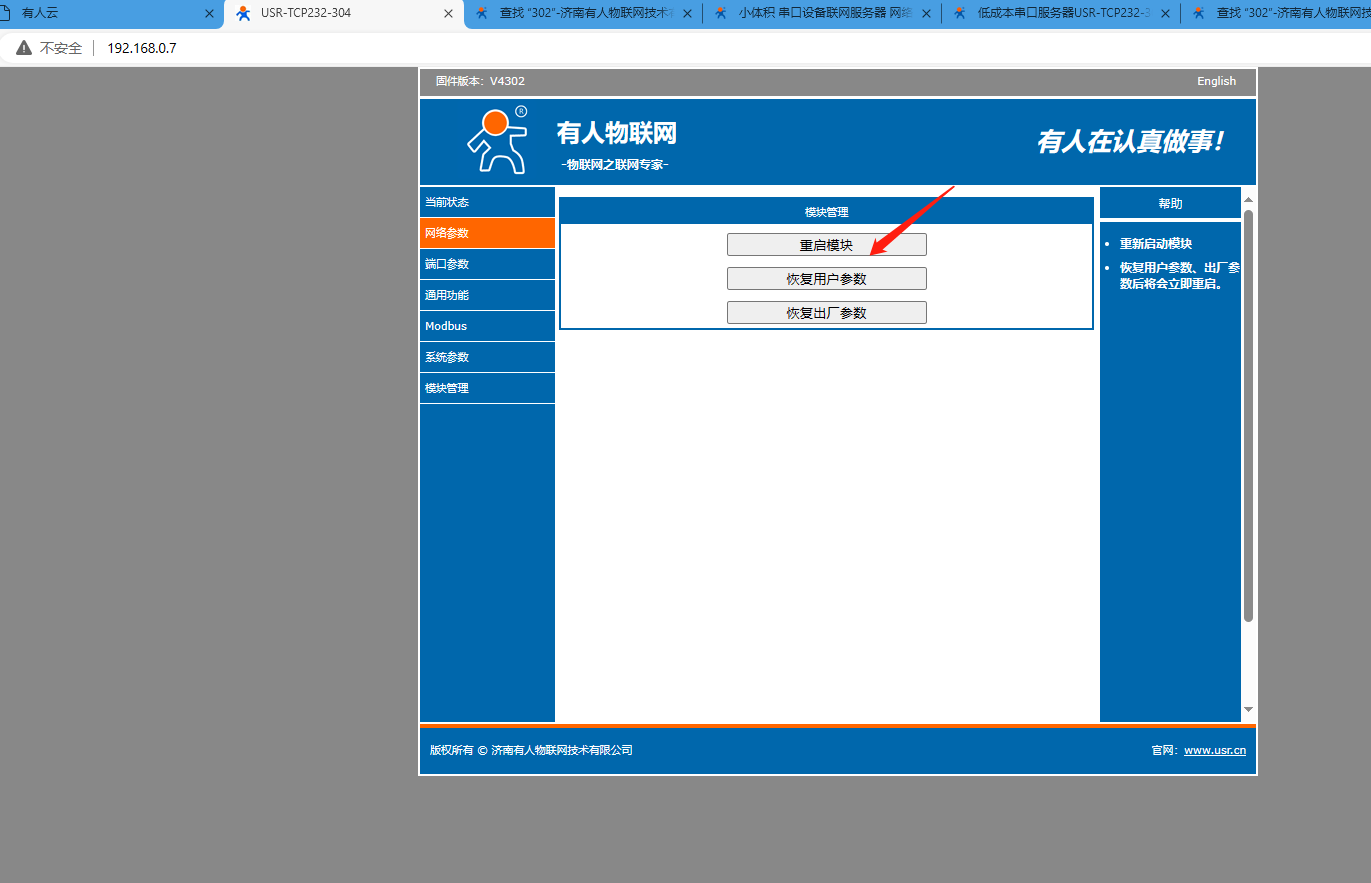

5、点击重启模块

五、有人云两个从机数据采集

1、304产品有人云在线

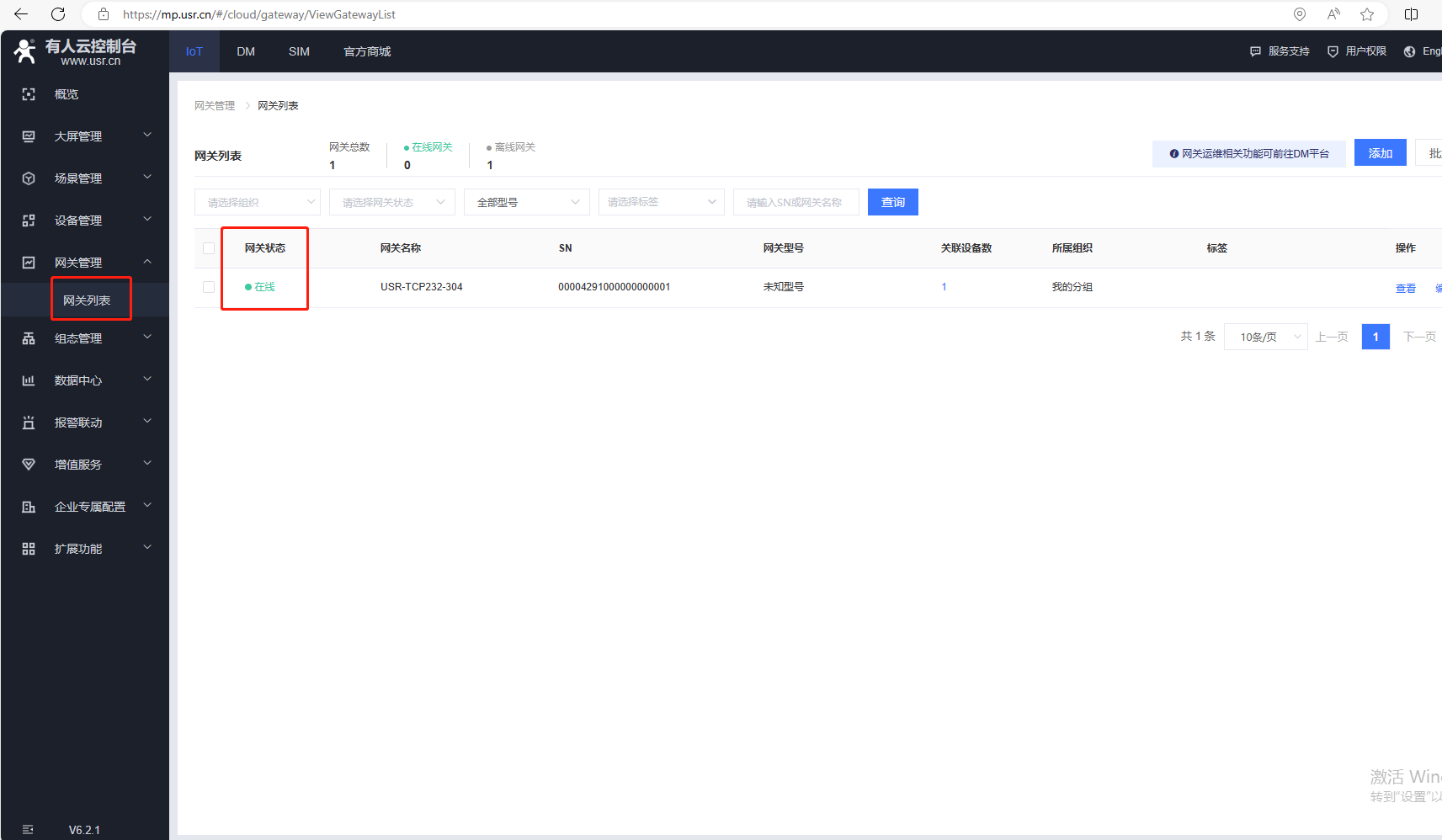

304网线接可以联外网的路由器，可以登陆有人云，看到网关列表中，304产品网关状态是在线。

2、打开2个MODBUS SLAVE软件模拟2个从机

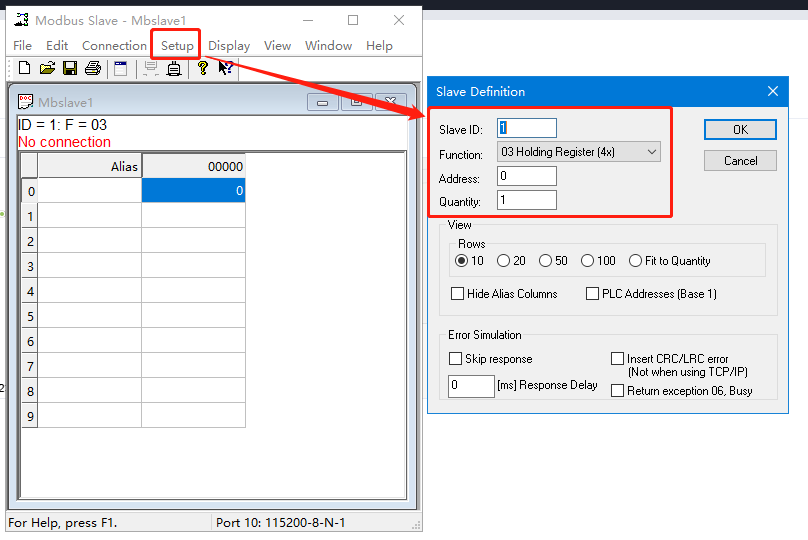

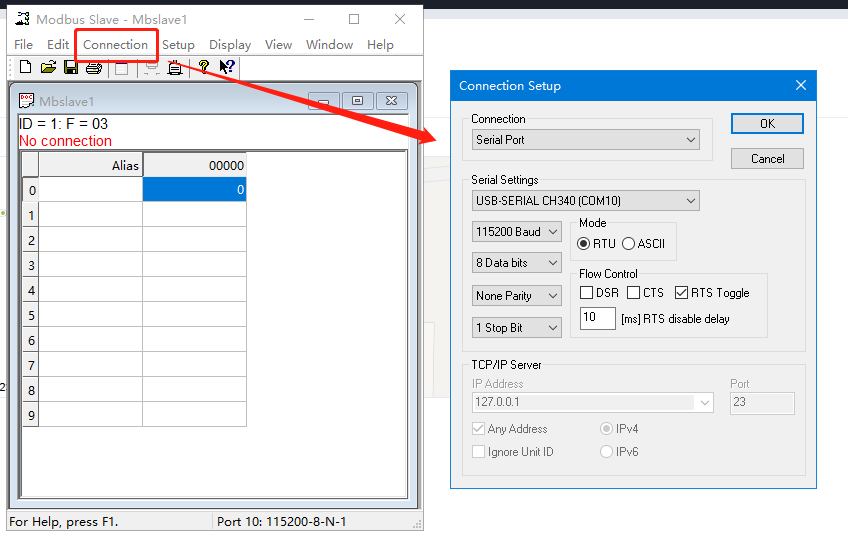

（1）第一个MODBUS SLAVE打开COM10，点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

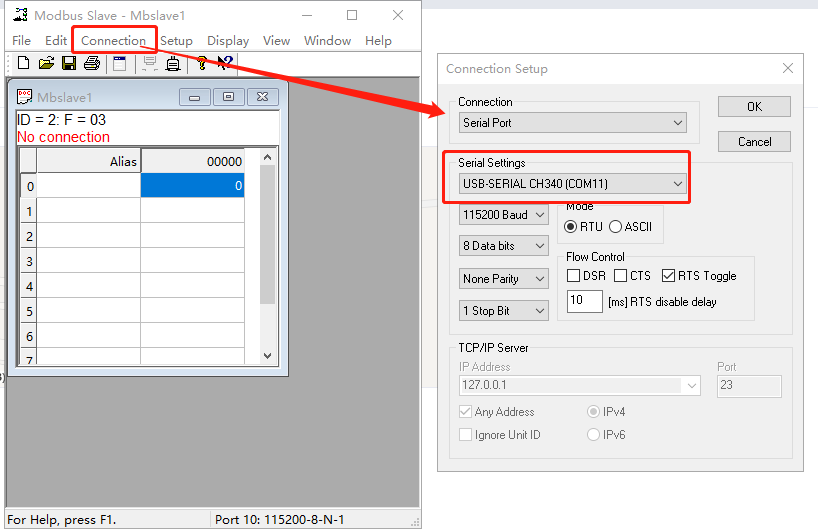

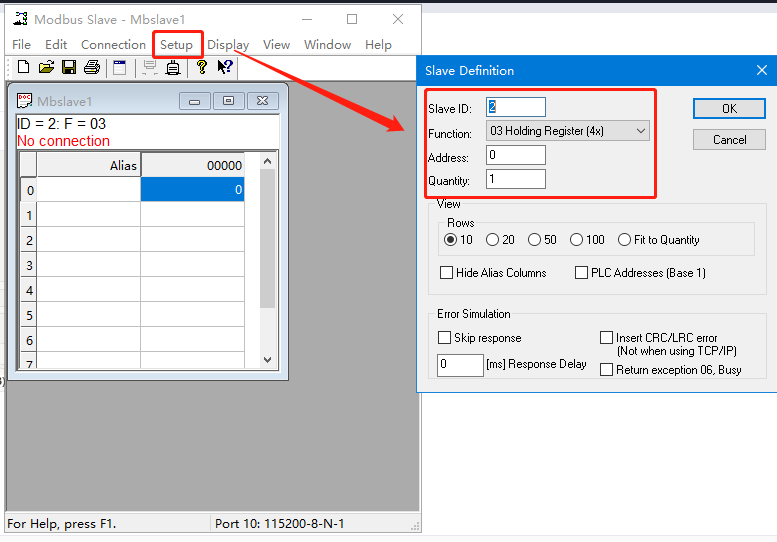

（2）第一个MODBUS SLAVE打开COM11，点击Setup，Slave ID从机地址用2，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

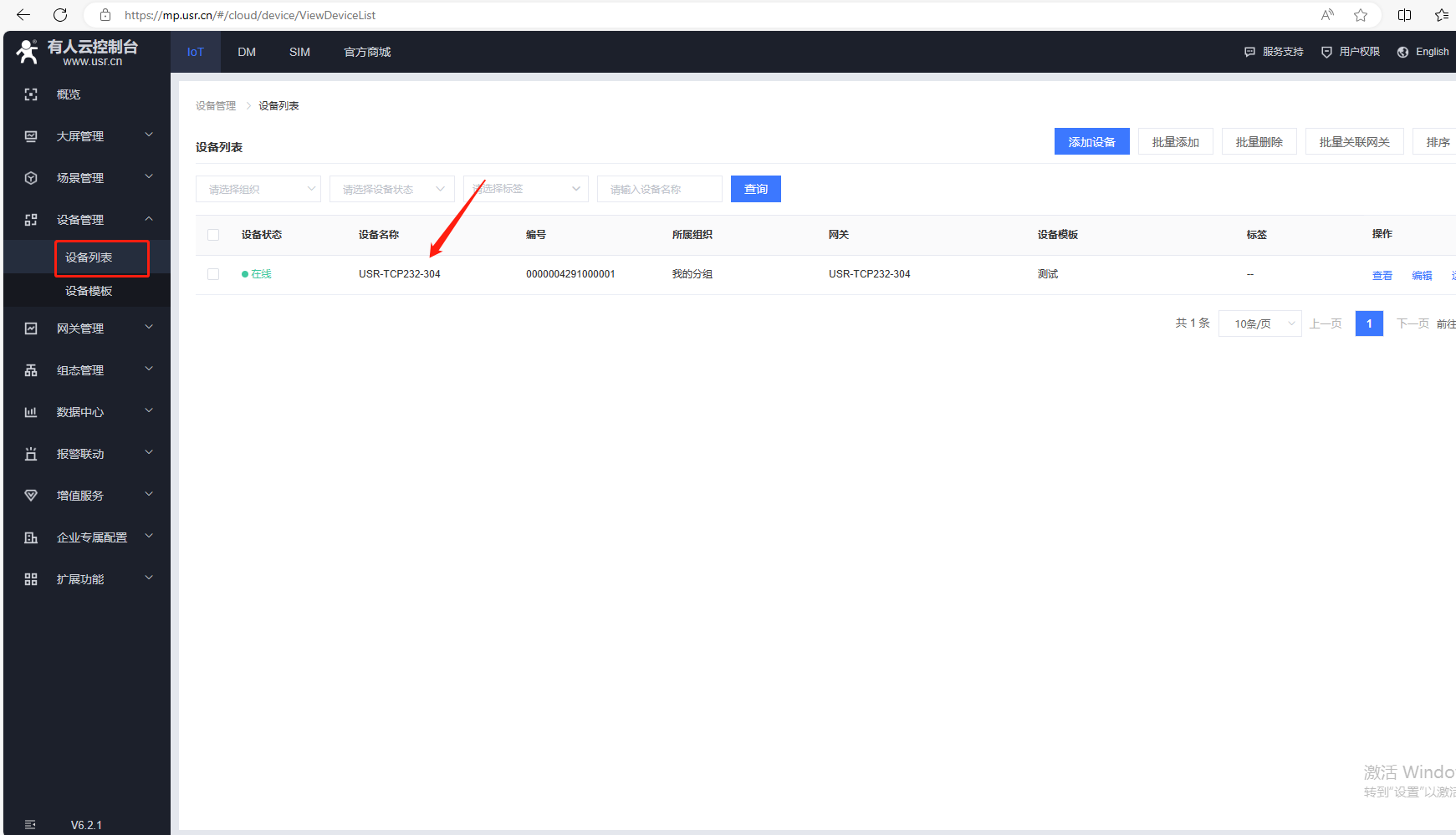

3、点击设备列表，设备名称

4、有人云采集数据

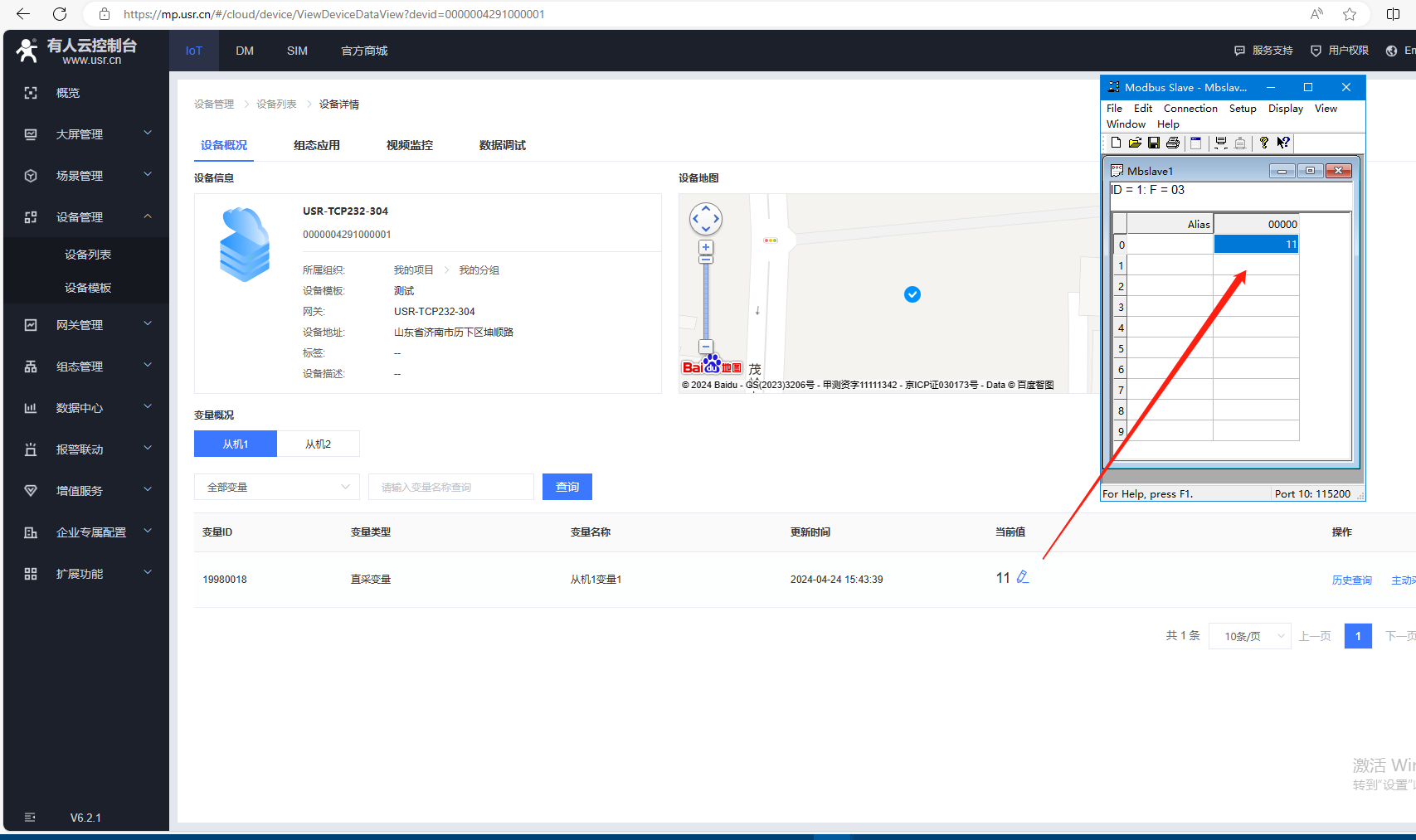

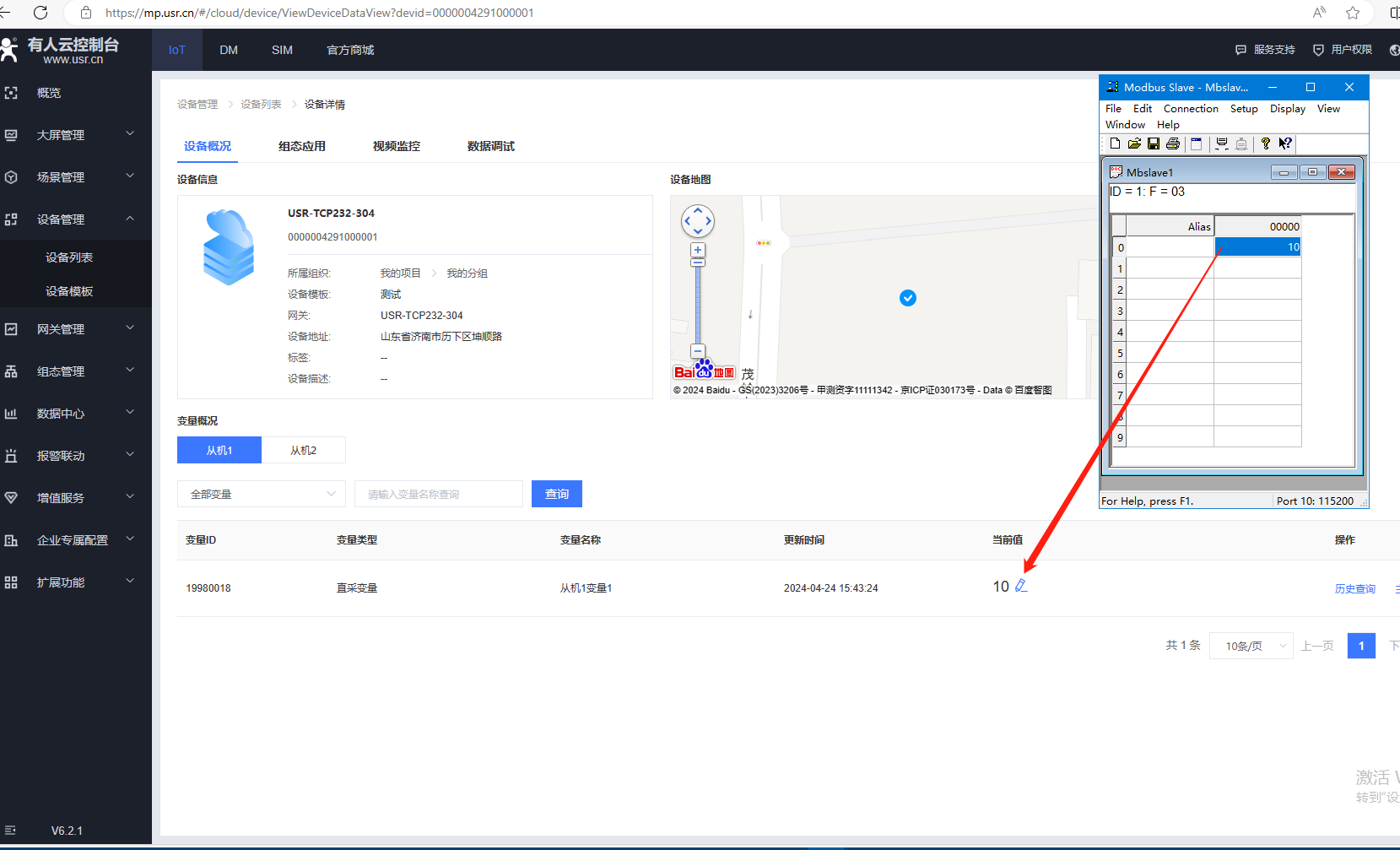

（1）改变2个MODBUS SLAVE软件的寄存器地址数据。COM10接的从机1，寄存器输入10，有人云1分钟采集数据10，有人云写数据11，对应MODBUS SLAVE串口寄存器显示数据11。

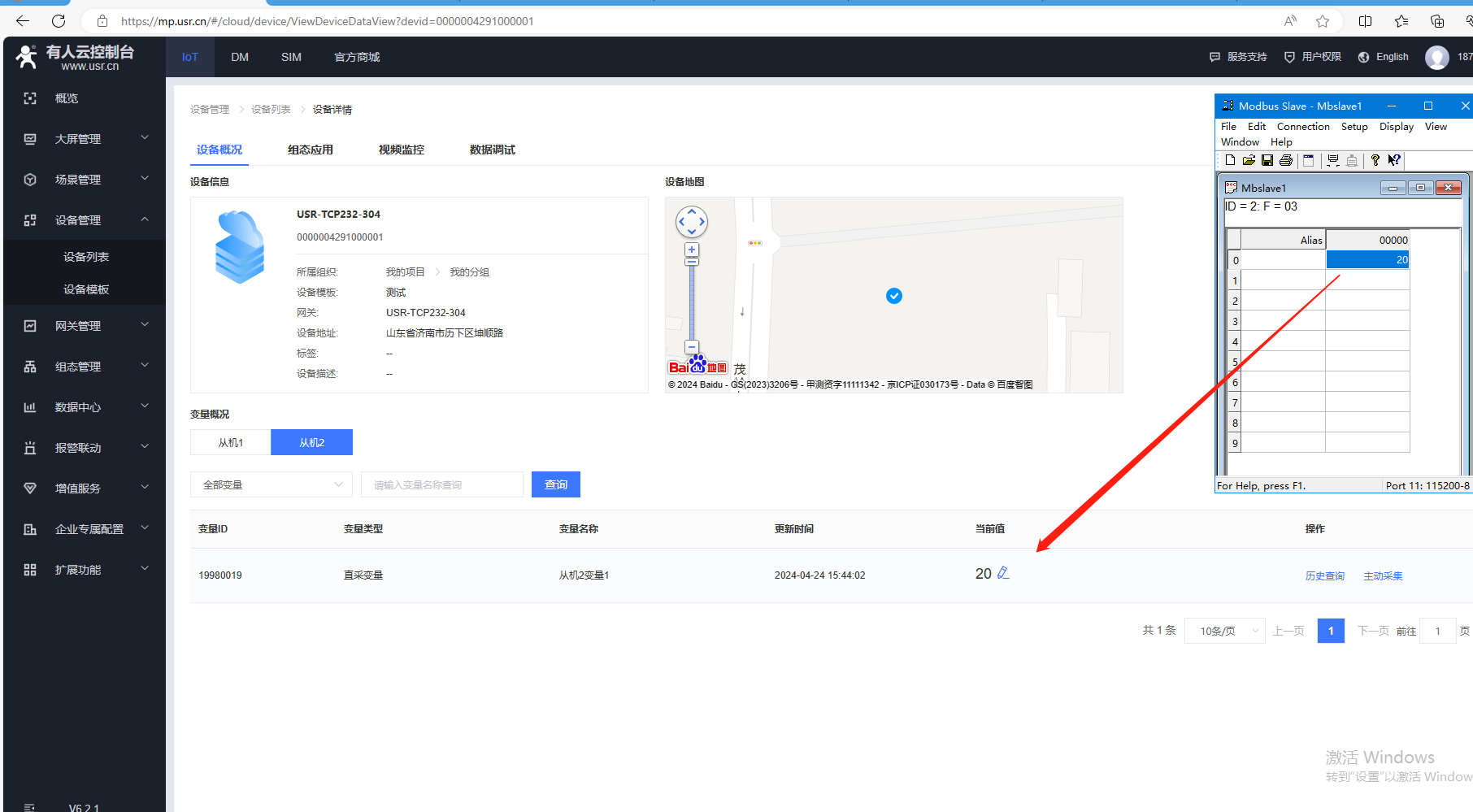

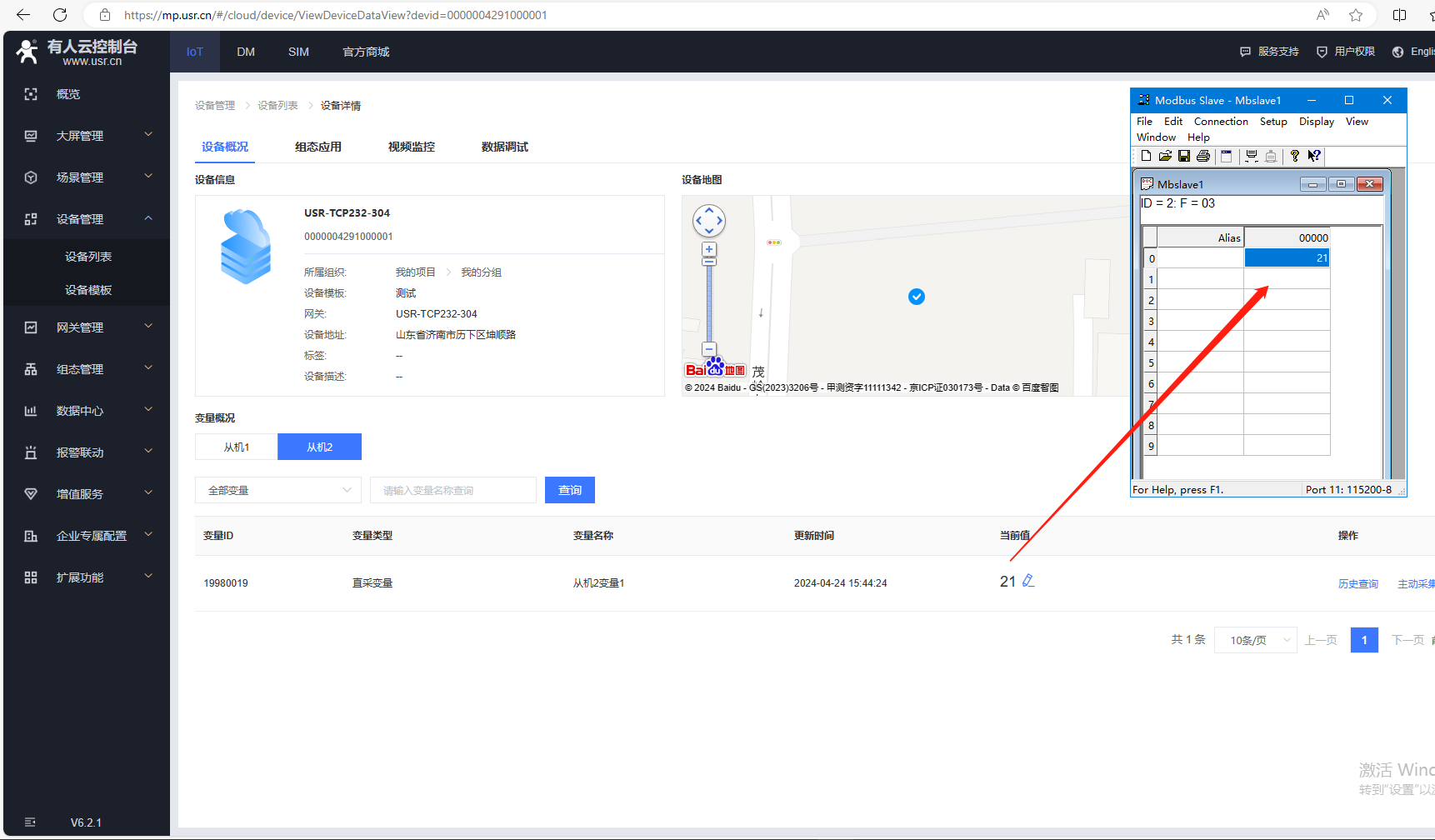

（2）改变2个MODBUS SLAVE软件的寄存器地址数据。COM10接的从机2，寄存器输入20，有人云1分钟采集数据20，有人云写数据21，对应MODBUS SLAVE串口寄存器显示数据21。

5、有人云数据调试

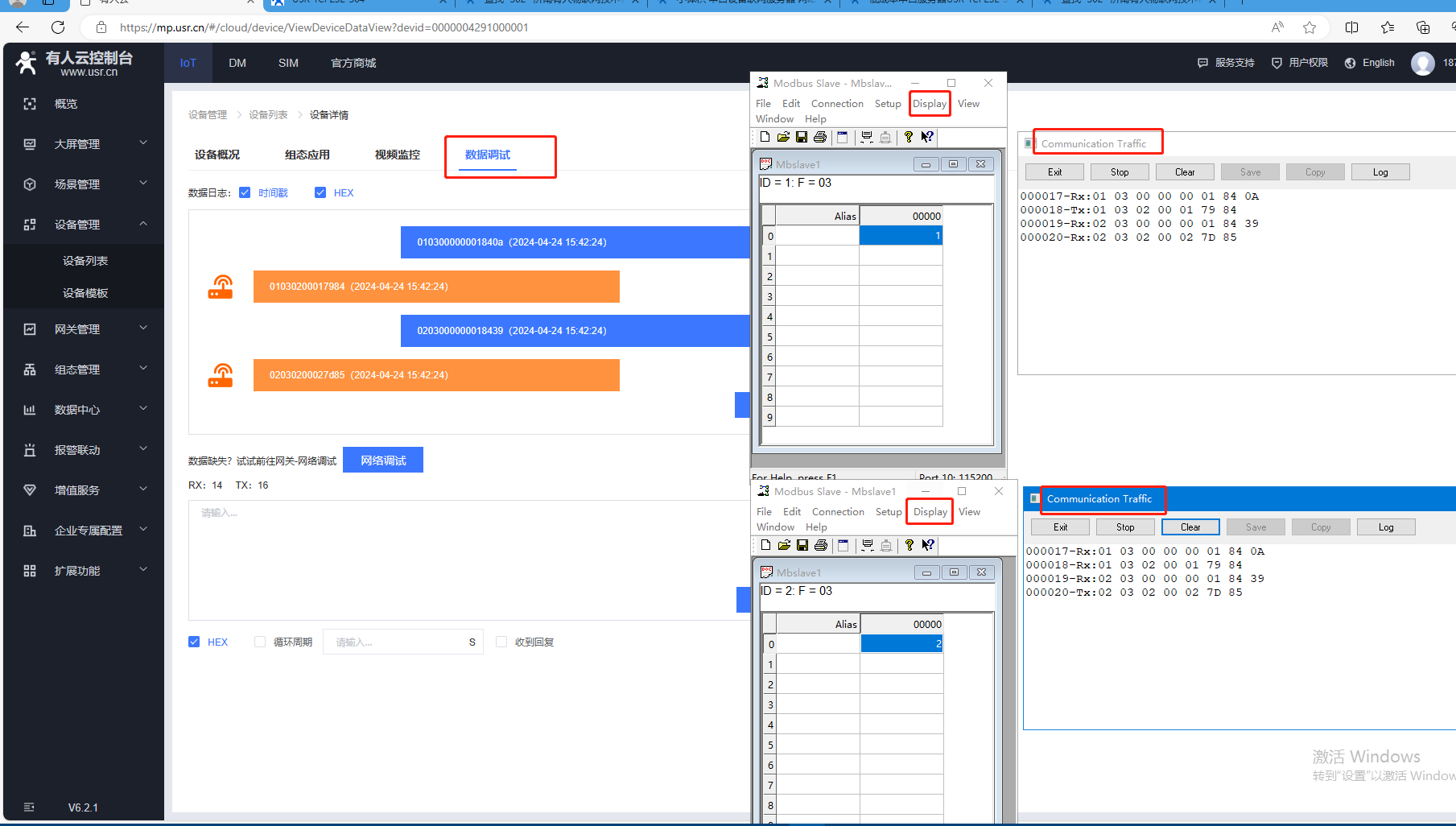

点击设备列表，设备名，找到数据调试，可以监控有人云下发的命令和回复的数据。

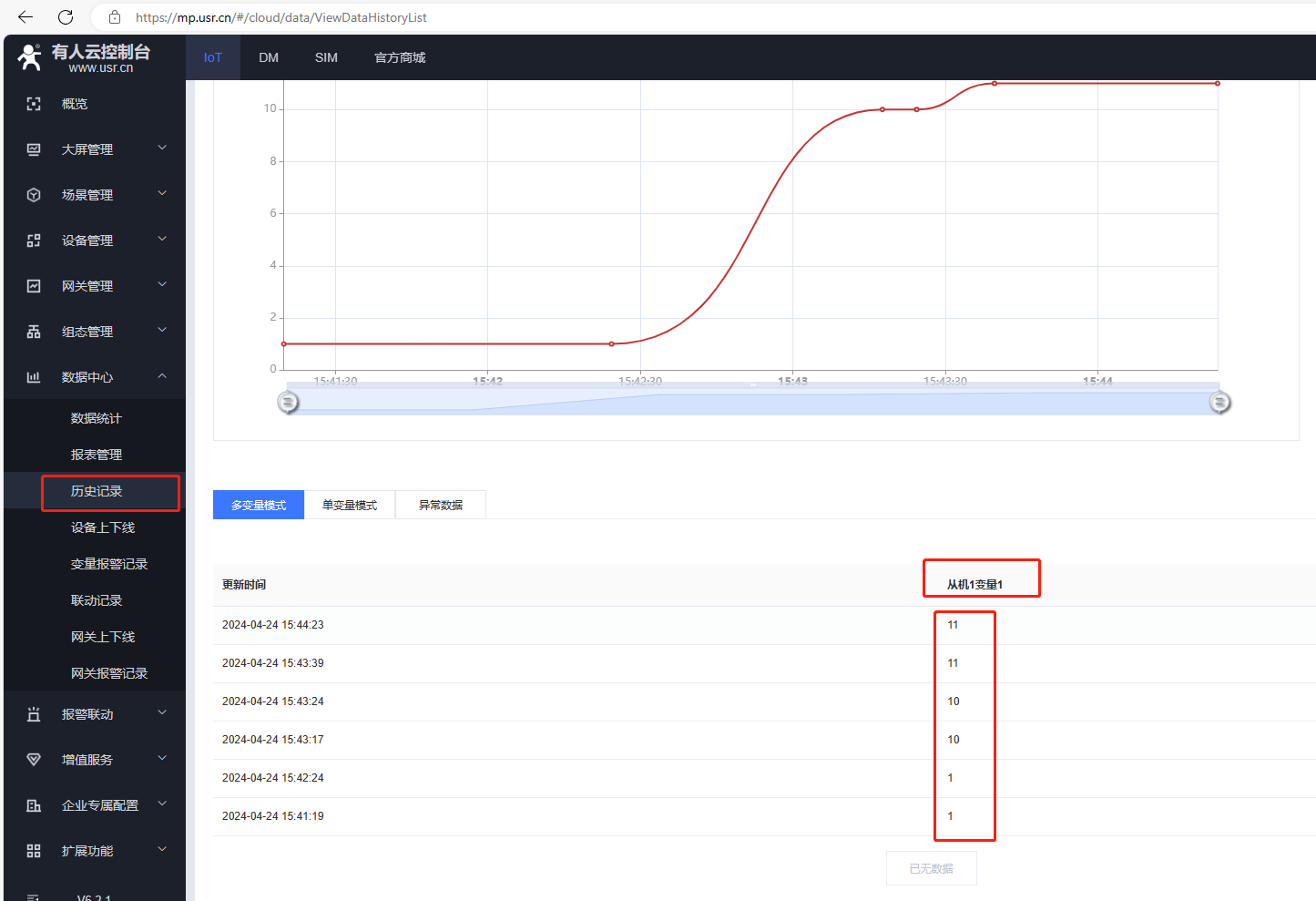

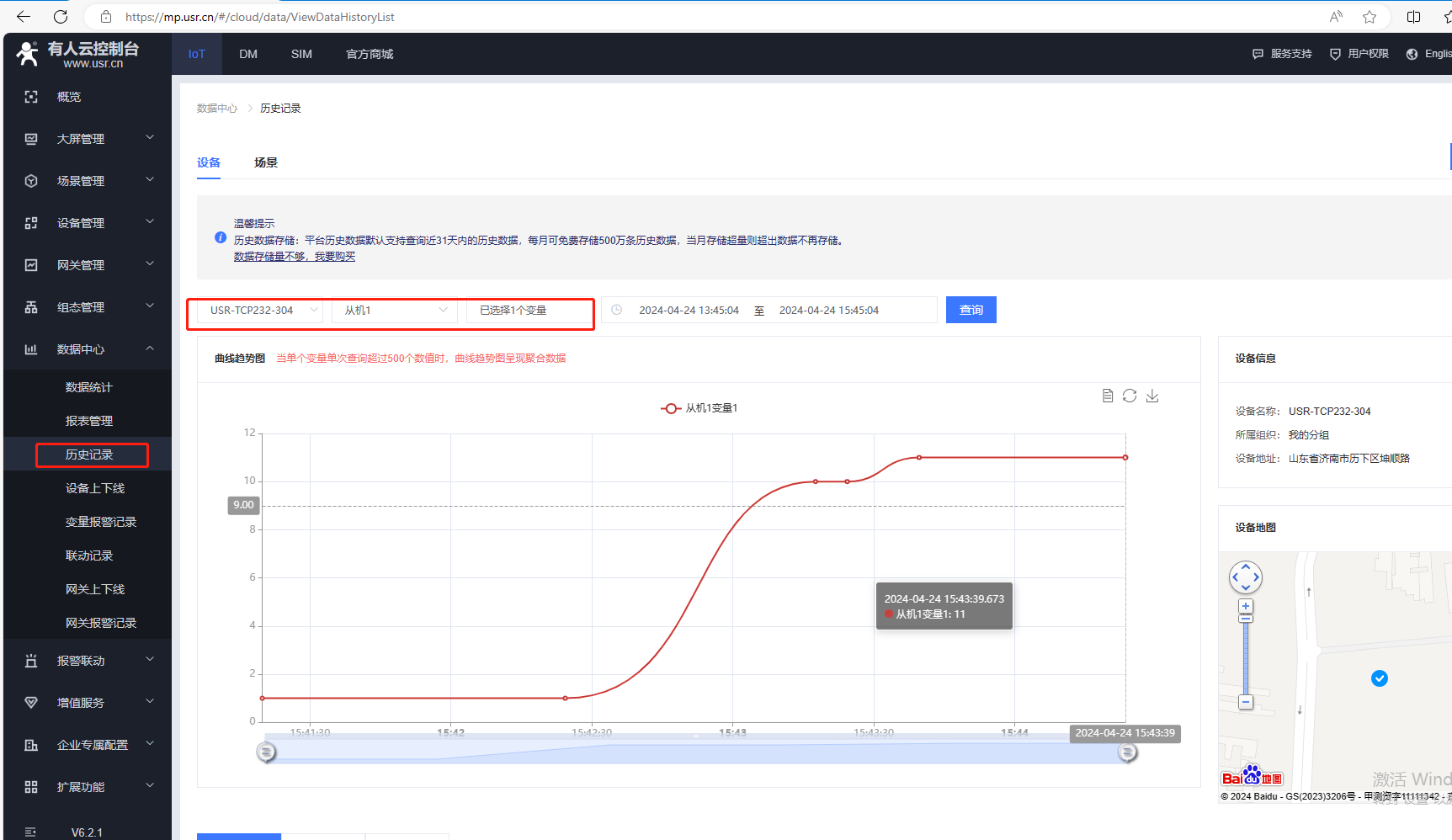

6、有人云历史记录

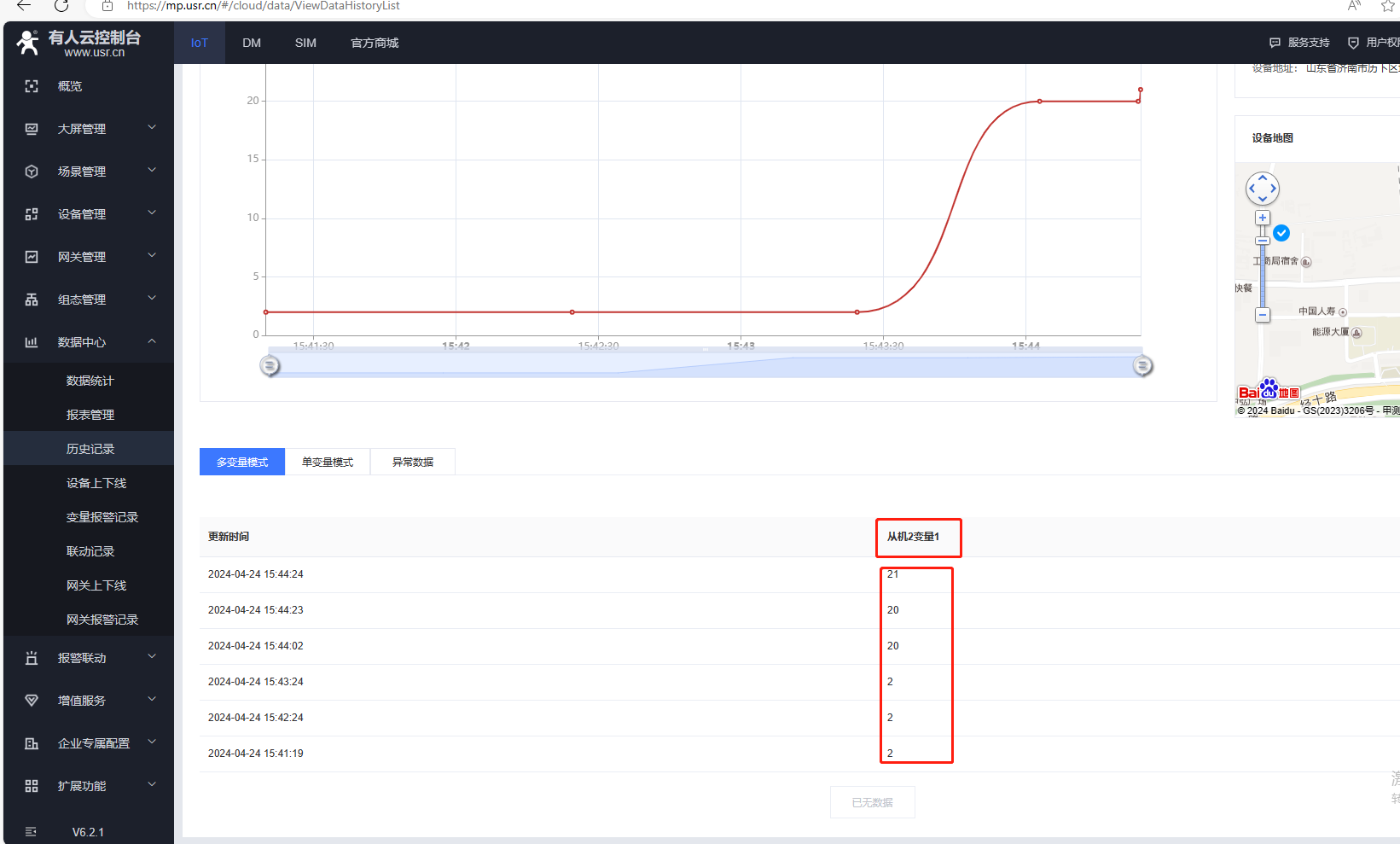

点开数据中心，点击历史记录，可以查看有人云采集变量的历史记录。

编写人：金志方 编写日期：2024-05-20

审核人：金志方 审核日期：2024-05-20

订正版本：V1.0 订正内容：初稿
