一、资料下载

WH-G401tf 套接字分发协议说明书官网下载链接：https://www.usr.cn/Download/697.html

WH-G401tf 说明书官网下载链接：https://www.usr.cn/Download/992.html

WH-G401tf 硬件设计手册官网下载连接：https://www.usr.cn/Download/994.html

WH-G401tf AT指令集官网下载链接：https://www.usr.cn/Download/1002.html

WH-G401tf 设置软件官网下载链接：https://www.usr.cn/Download/939.html

调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

FTP他升级说明书官网下载链接https://www.usr.cn/Download/696.html

二、硬件连接

1、所需物品

WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台

12V电源适配器 1个

数据线 1条

笔记本电脑 1台

2、套接字分发协议原理

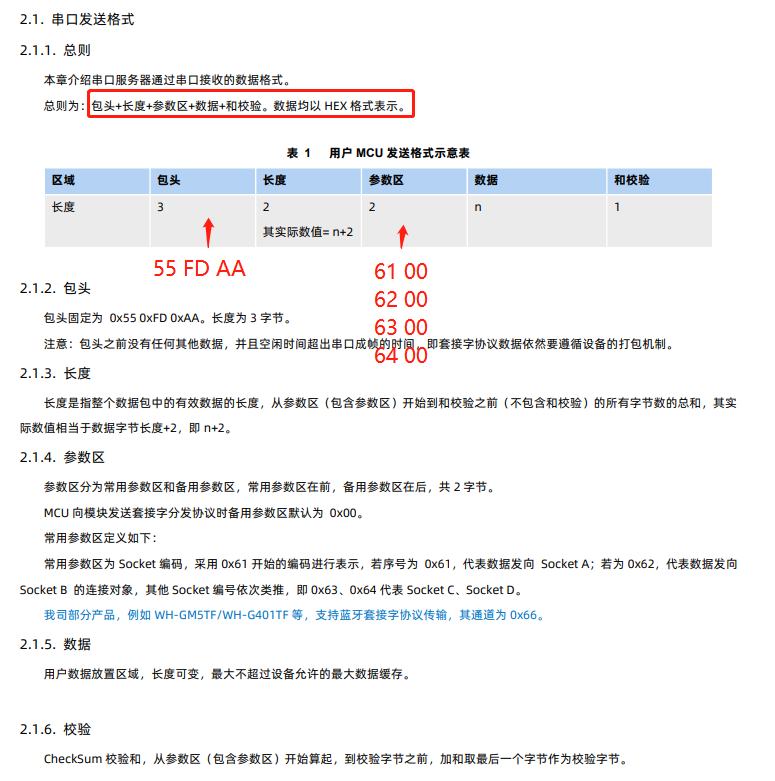

（1）串口发送格式

总则：包头+长度+参数区+数据+和校验。数据均以 HEX 格式表示 。

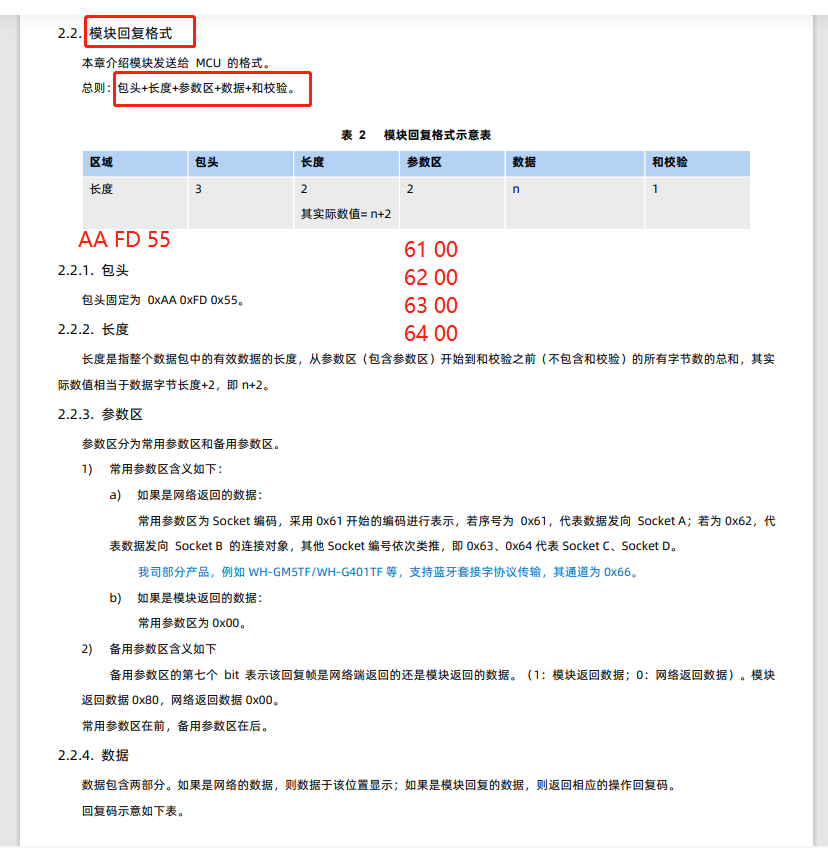

（2）模块回复格式

总则：包头+长度+参数区+数据+和校验。

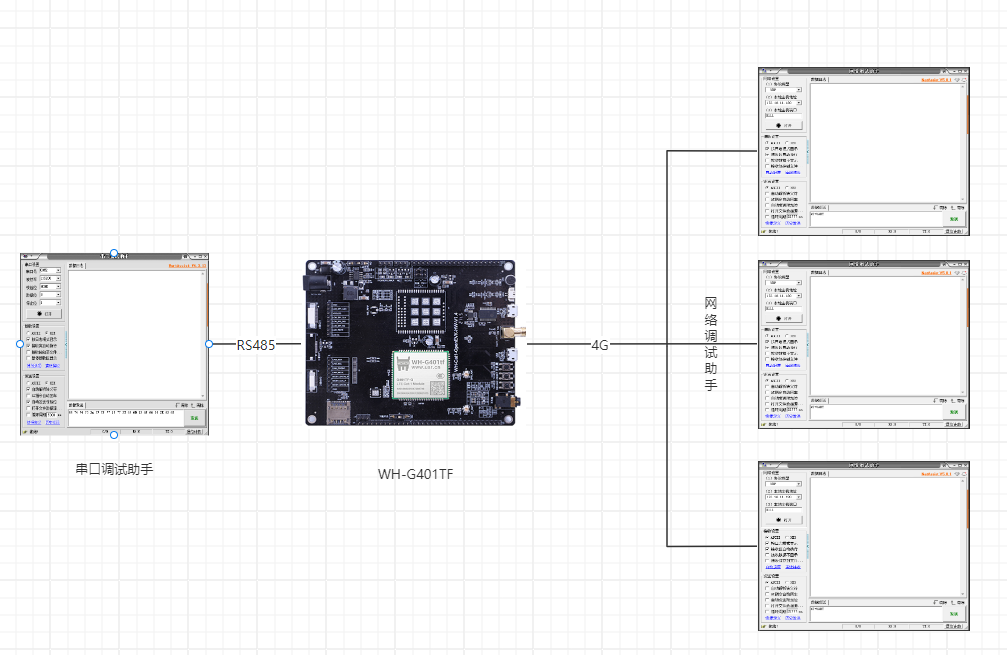

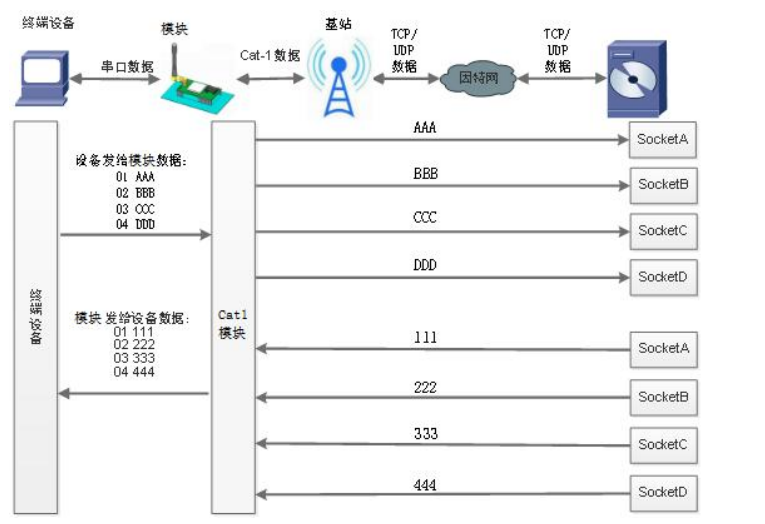

3、套接字分发协议示意图

WH-G401TF支持4路套接字分发，本例中测试ABC三路socket连接。

4、硬件连接

WH-Cat1-OpenEVK-G401TF开发板插上4G天线，插上SIM卡，将配件中带的数据线接入天线旁边的U口，另一端接到电脑的USB口上，然后产品接12V电源适配器上电。

电脑打开设置软件。

附图：

三、产品参数设置

1、远程服务器准备

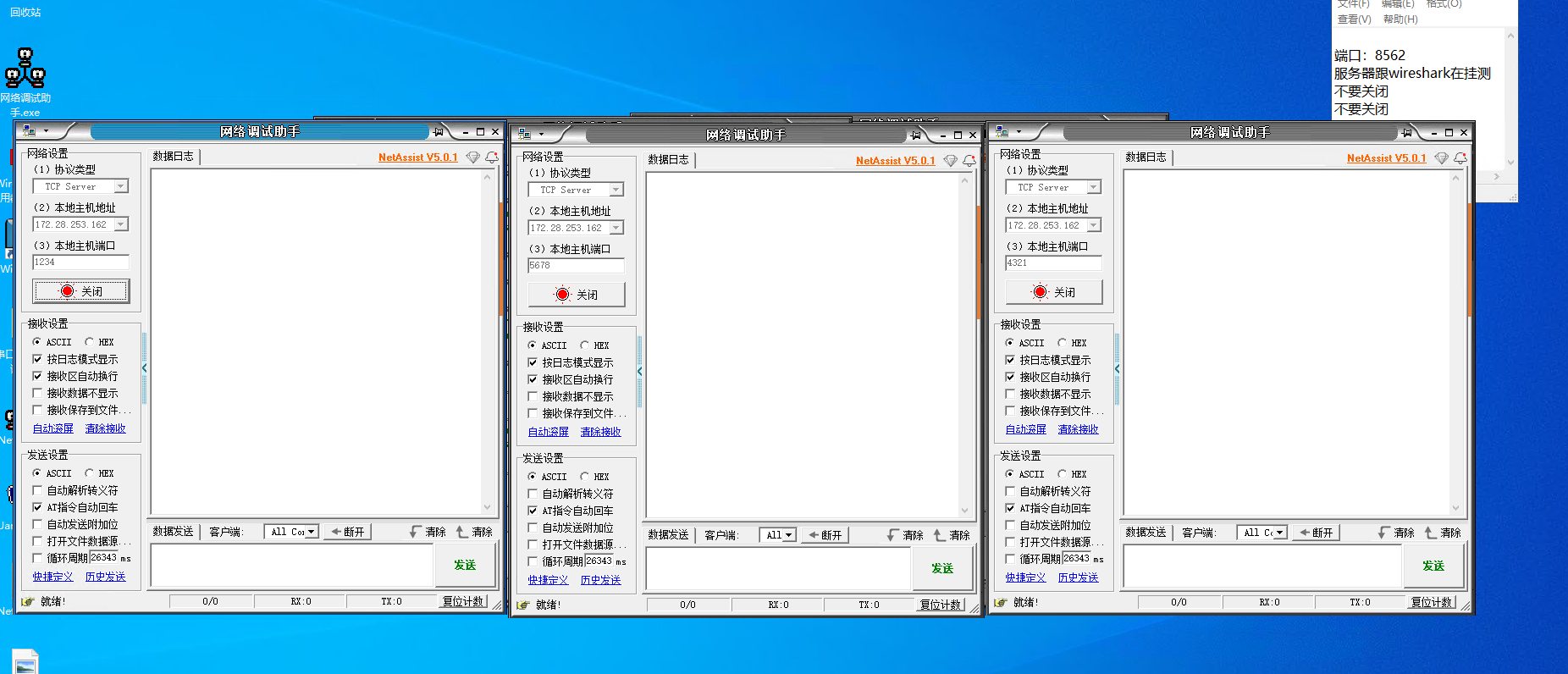

登录有人远程服务器，打开三个网络调试助手，工作模式设置为TCP SERVER，端口号设置为1234、5678、4321，点击监听。

注意：本例中使用有人远程服务器上的网络调试助手模拟TCP 服务器，有人远程服务器不对用户开放，本例仅展示参数设置步骤，用户调试时需要准备自己的TCP服务器。

2、WH-G401tf参数设置

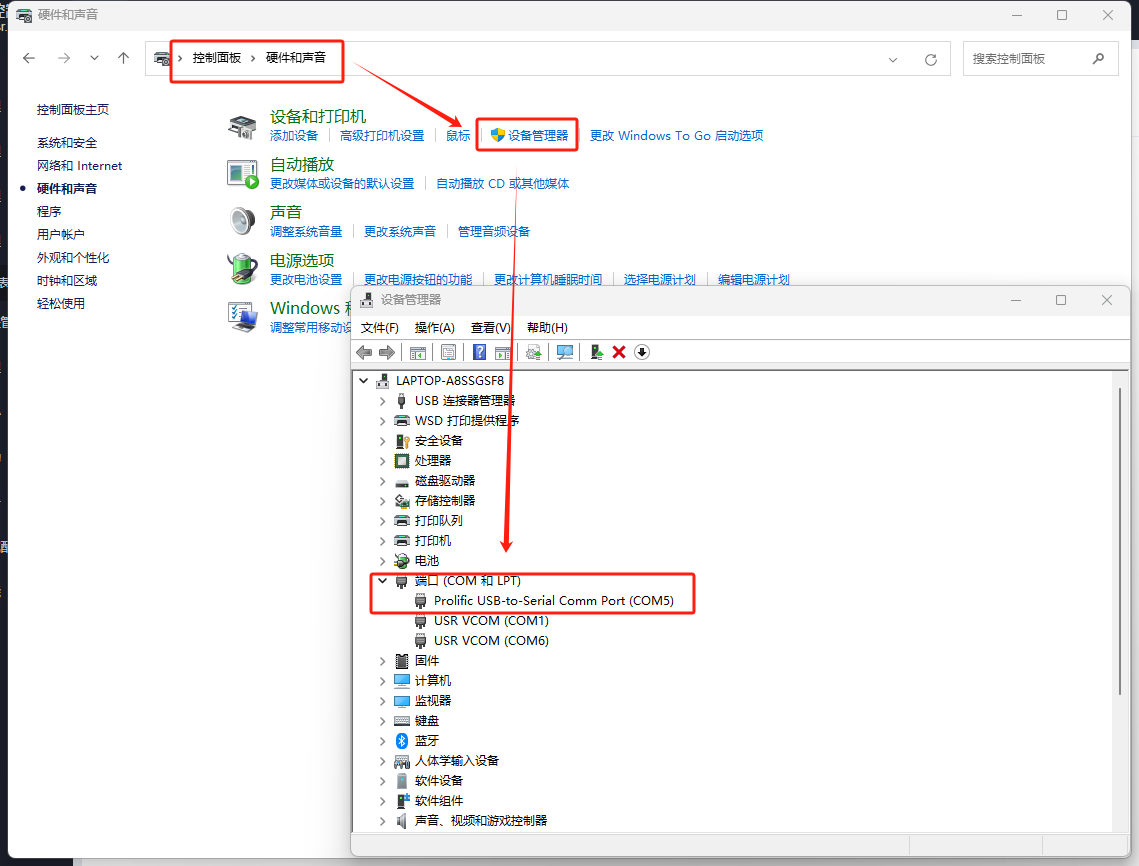

电脑控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口为COM5

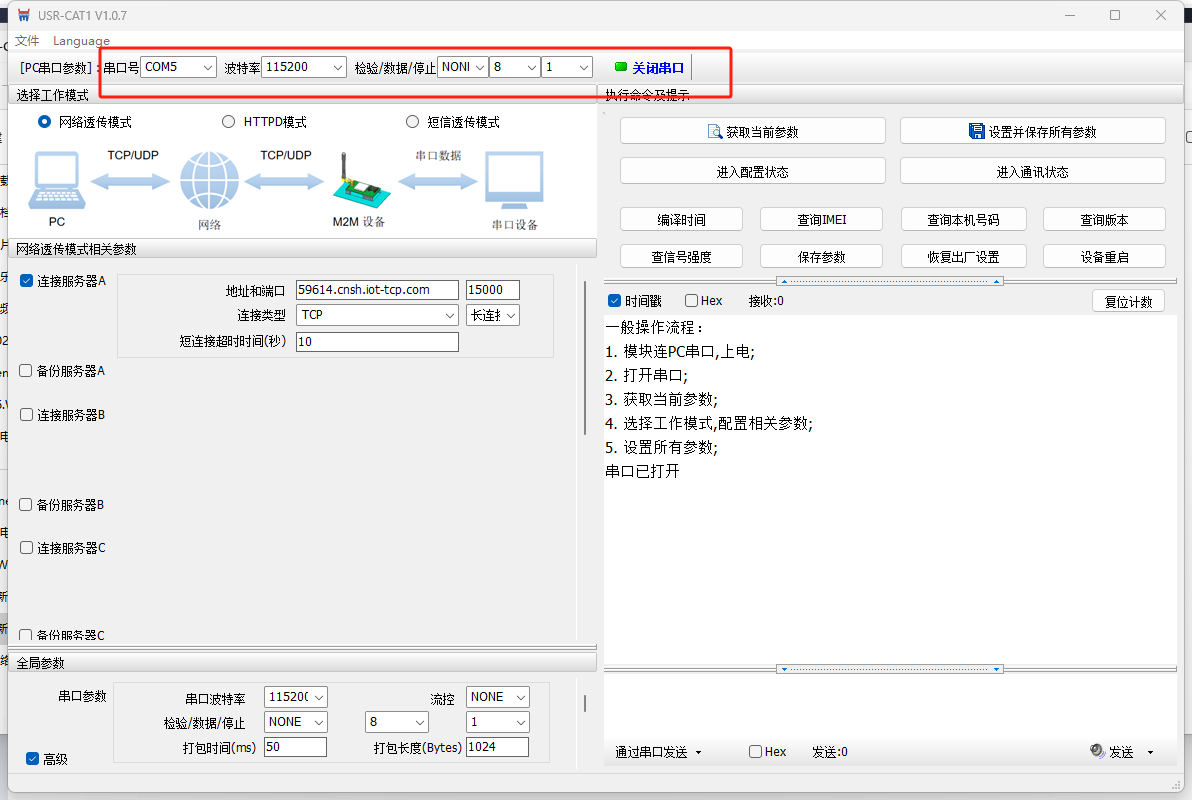

打开WH-G401tf上位机软件，选择COM5，115200，NONE,8,1,打开串口

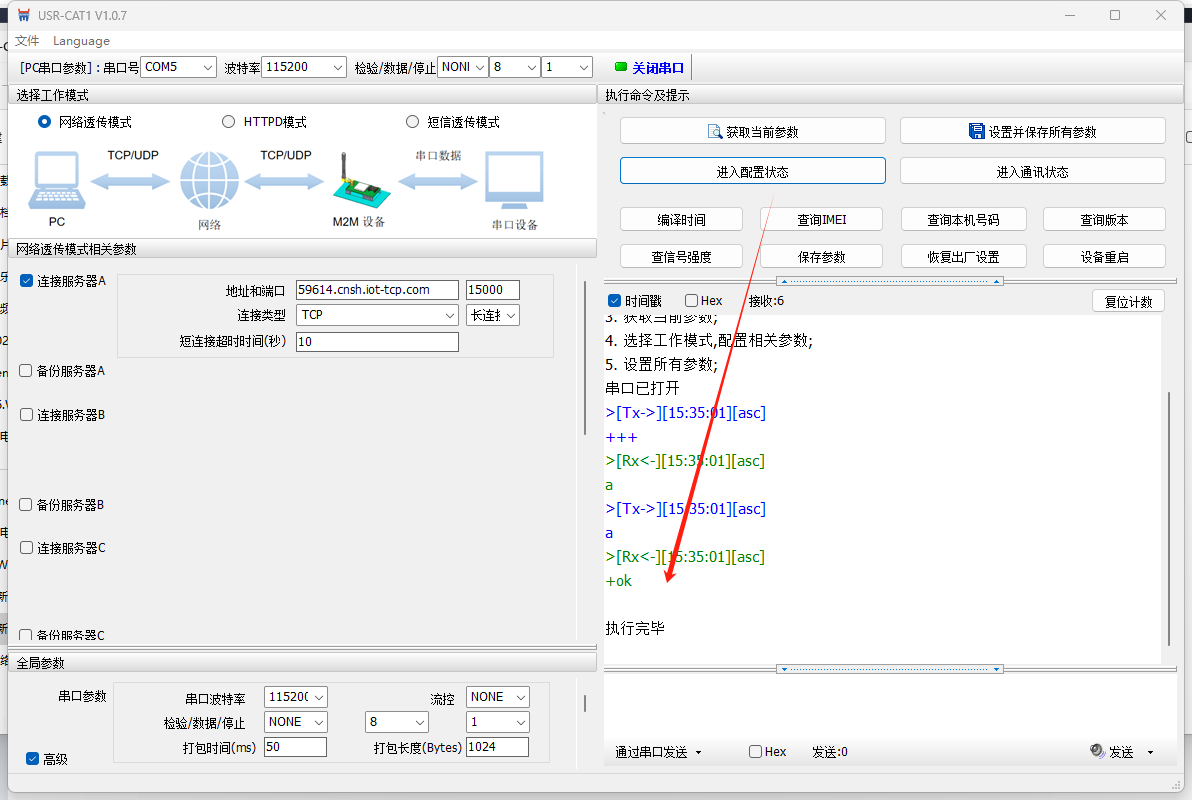

进入配置状态

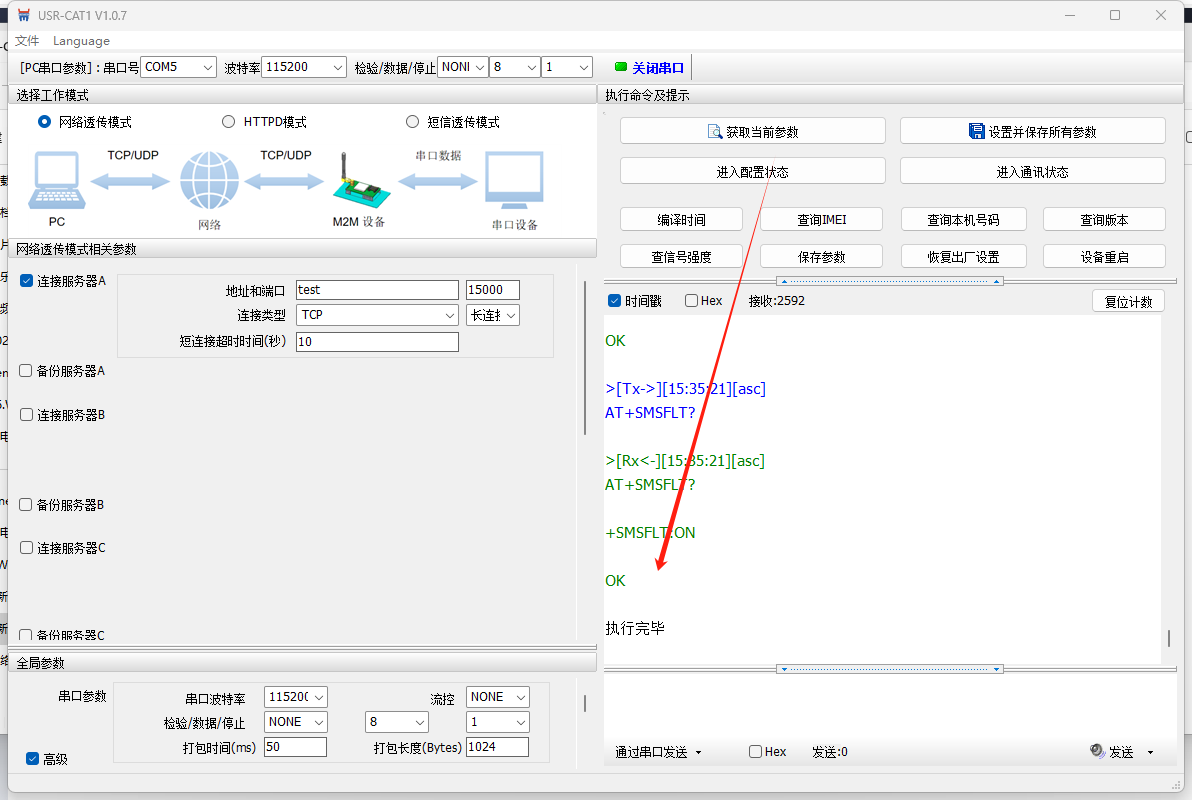

获取当前参数

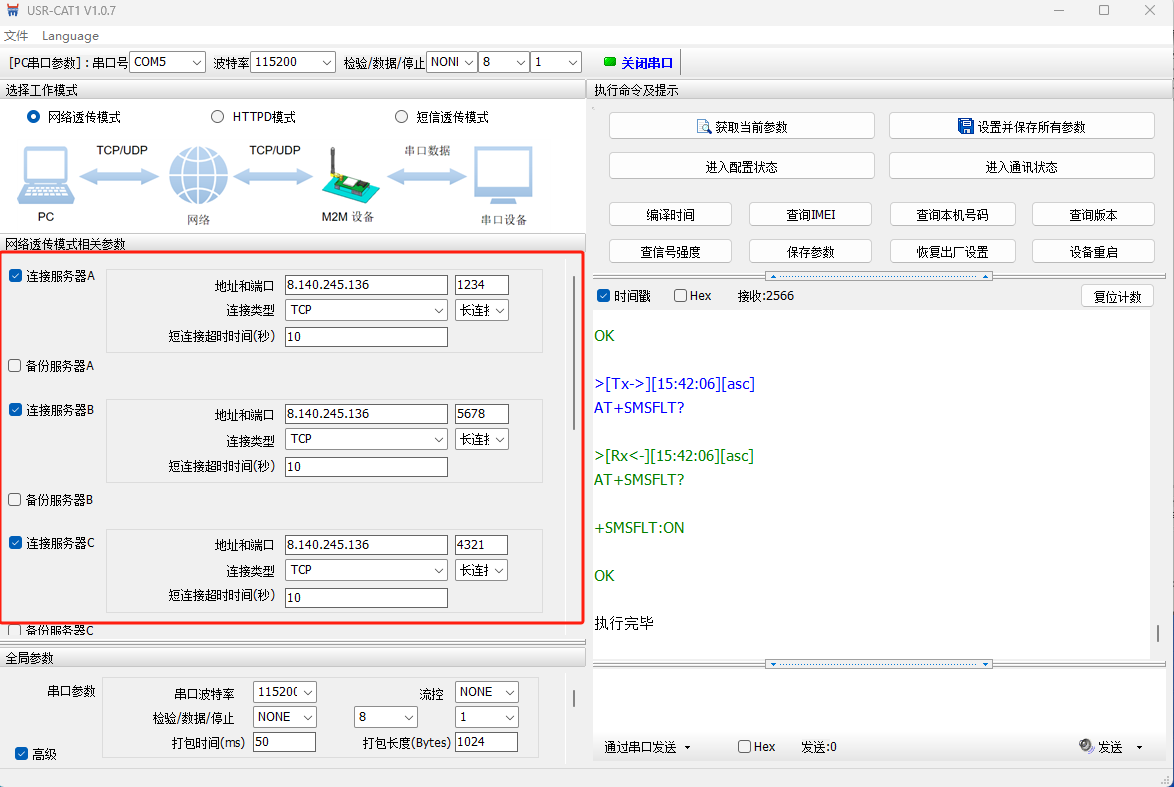

填入三个服务器的IP和端口信息

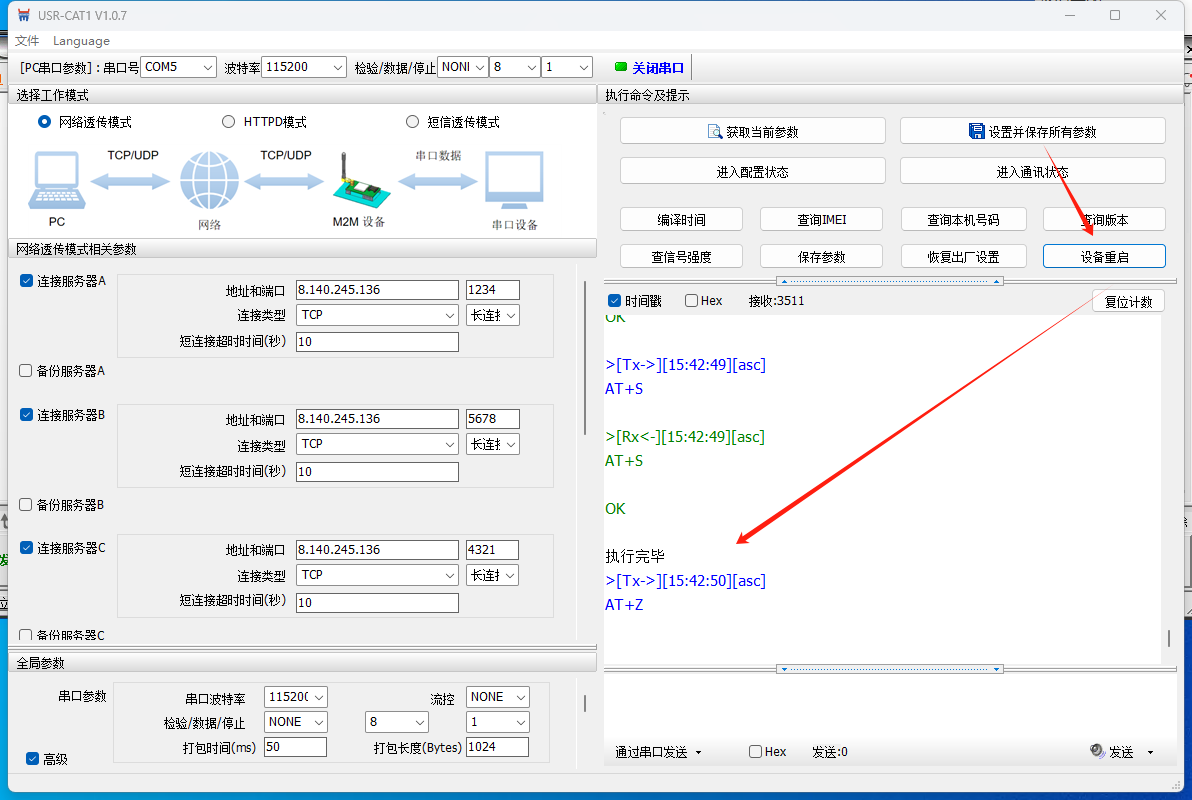

设置并保存所有参数，设备重启

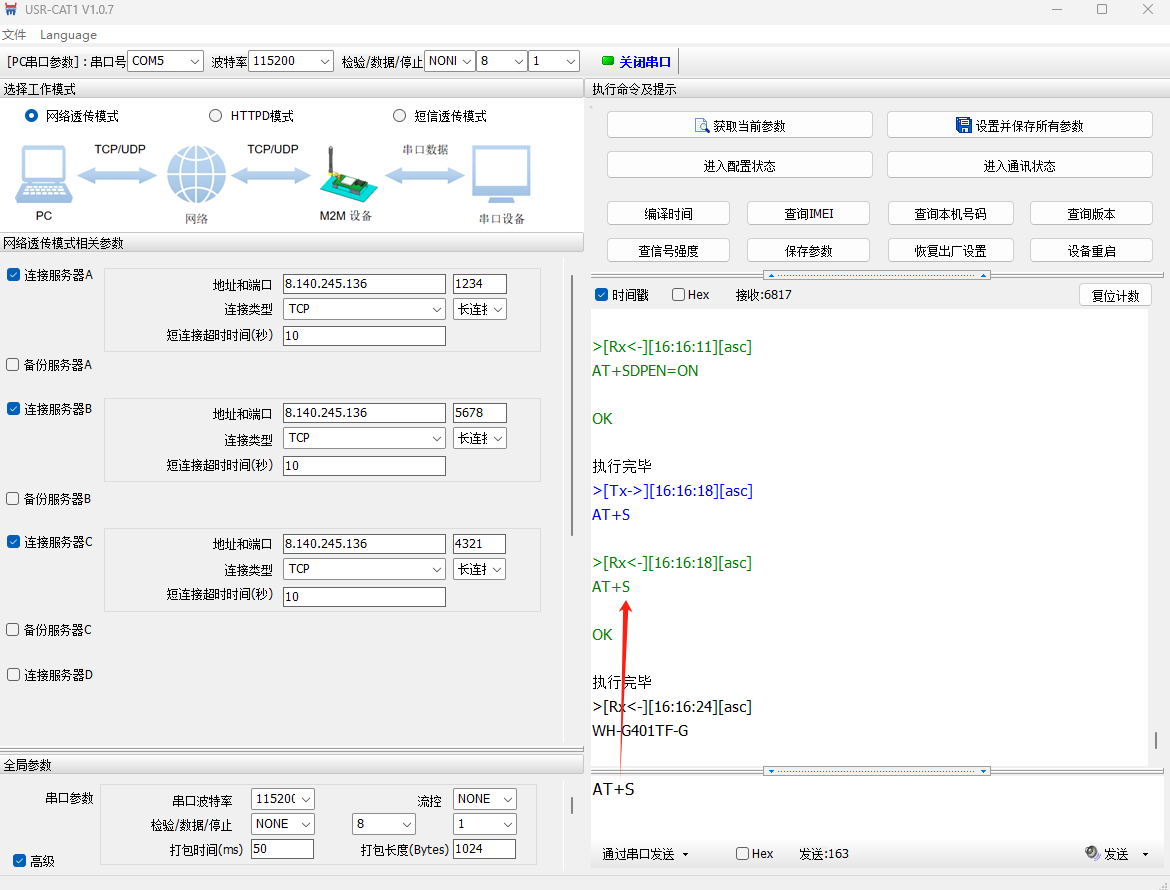

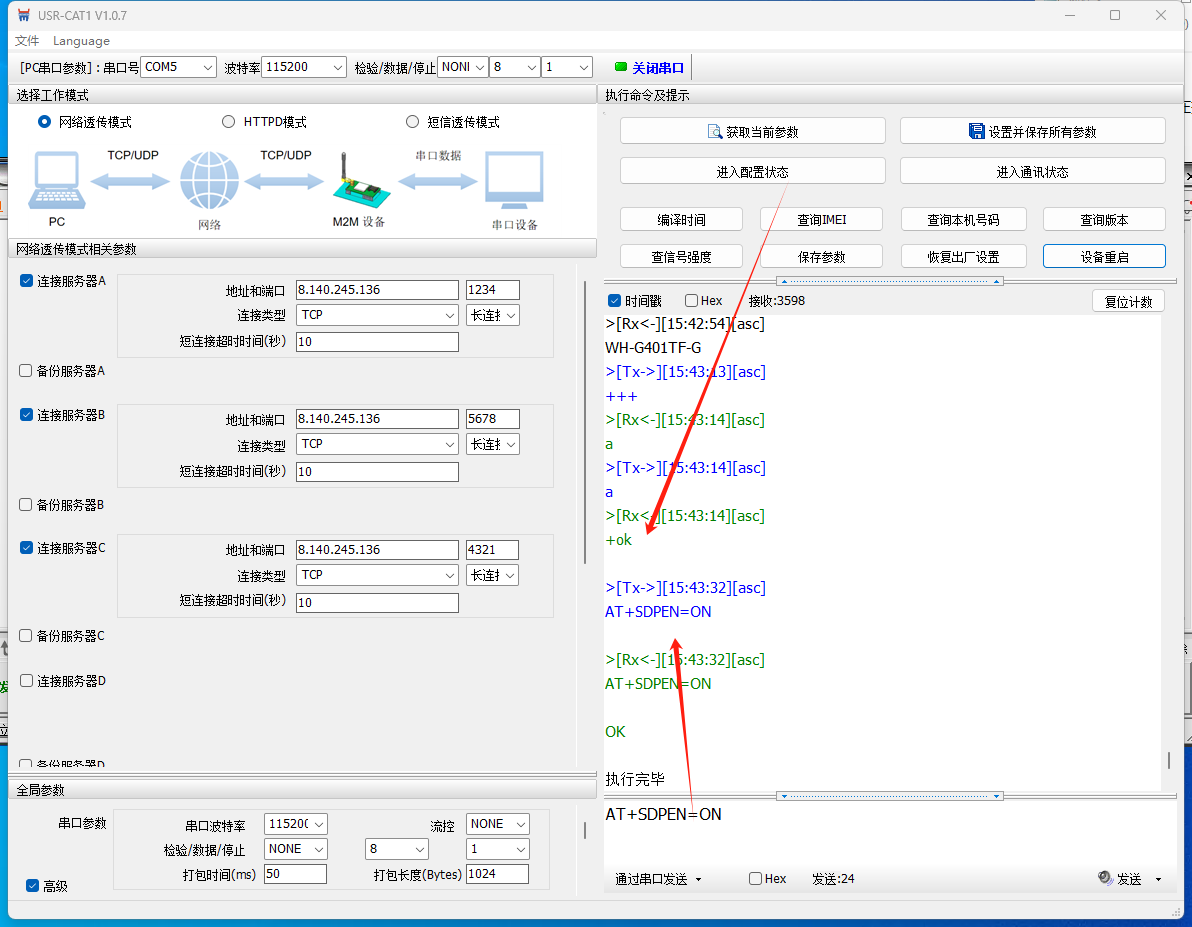

再次进入配置状态发送AT指令：AT+SDPEN=ON开启套接字分发功能

然后发送AT+S保存参数并重启设备。

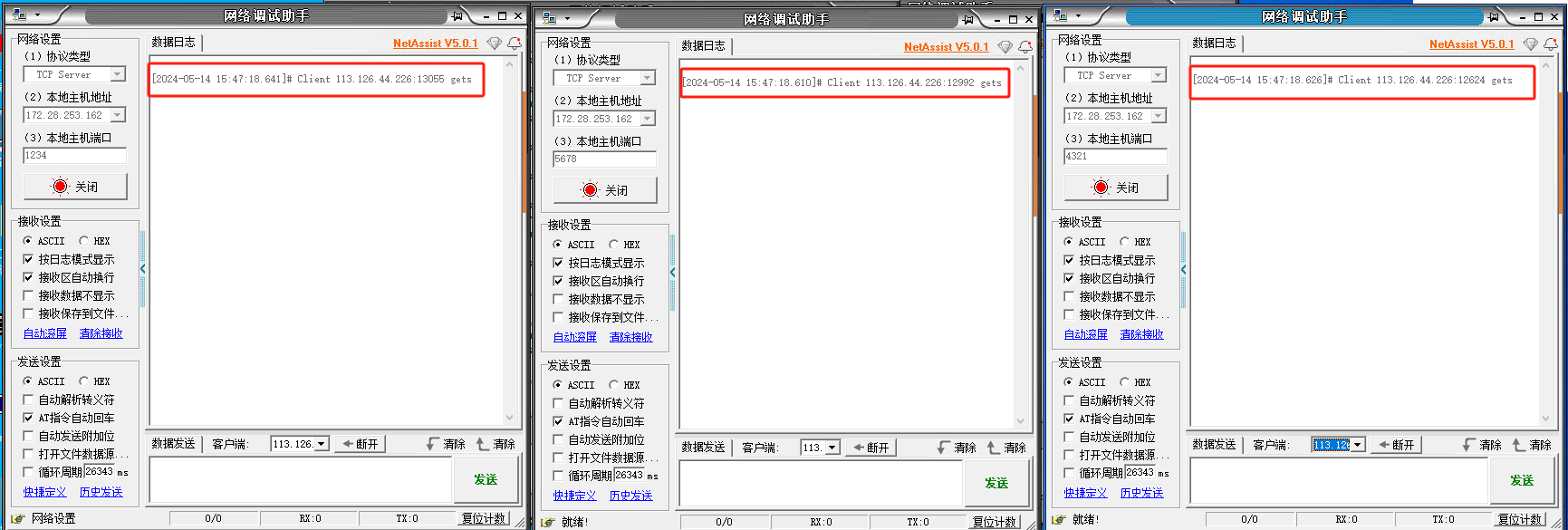

可以看到远程桌面上三个TCP SERVER有CLIENT 设备接入

四、功能调试

打开一个串口调试助手，进行套接字分发测试。

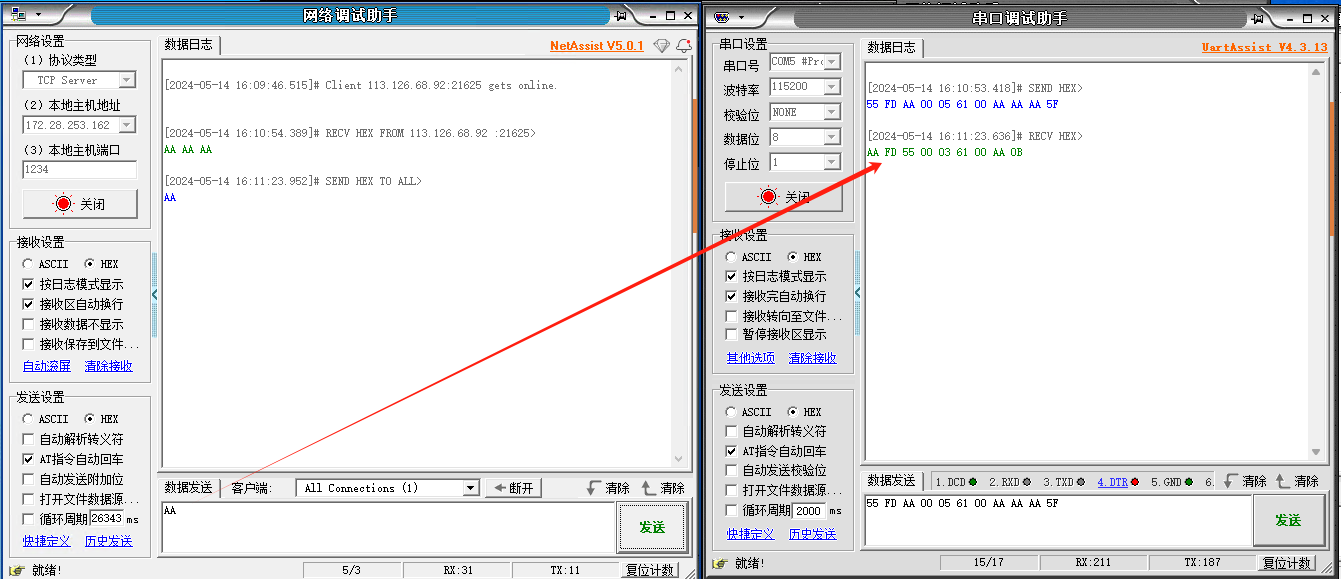

1、服务器A套接字分发测试

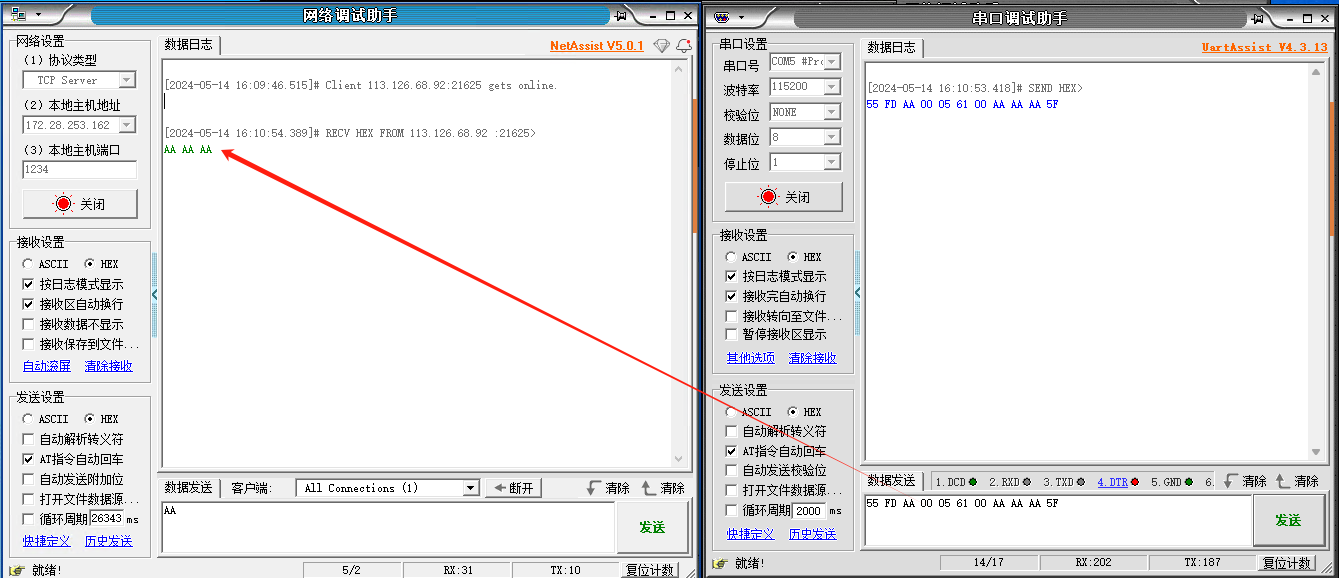

（1）串口向服务器发送数据：55 FD AA 00 05 61 00 AA AA AA 5F

服务器收到数据AA AA AA

（2）服务器向串口发送数据:AA

串口收到数据:AA FD 55 00 03 61 00 AA 0B

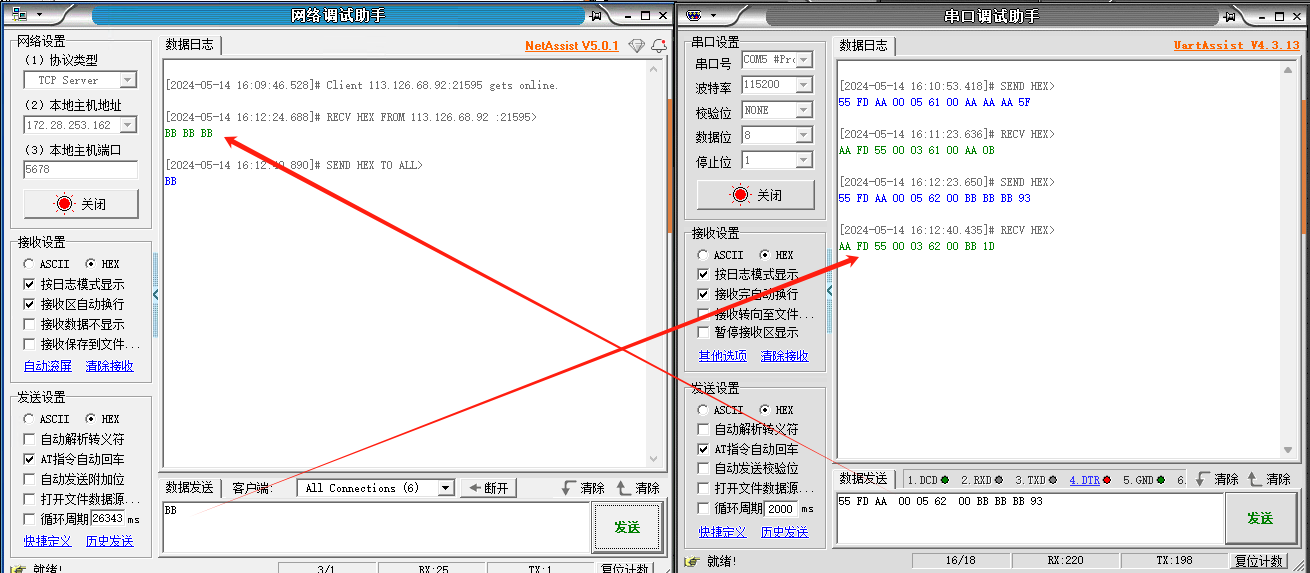

2、服务器B套接字分发测试

（1）串口向服务器发送数据：55 FD AA 00 05 62 00 BB BB BB 93

服务器收到数据：BB BB BB

(2) 服务器向串口发送数据：BB

串口收到数据：AA FD 55 00 03 62 00 BB 1D

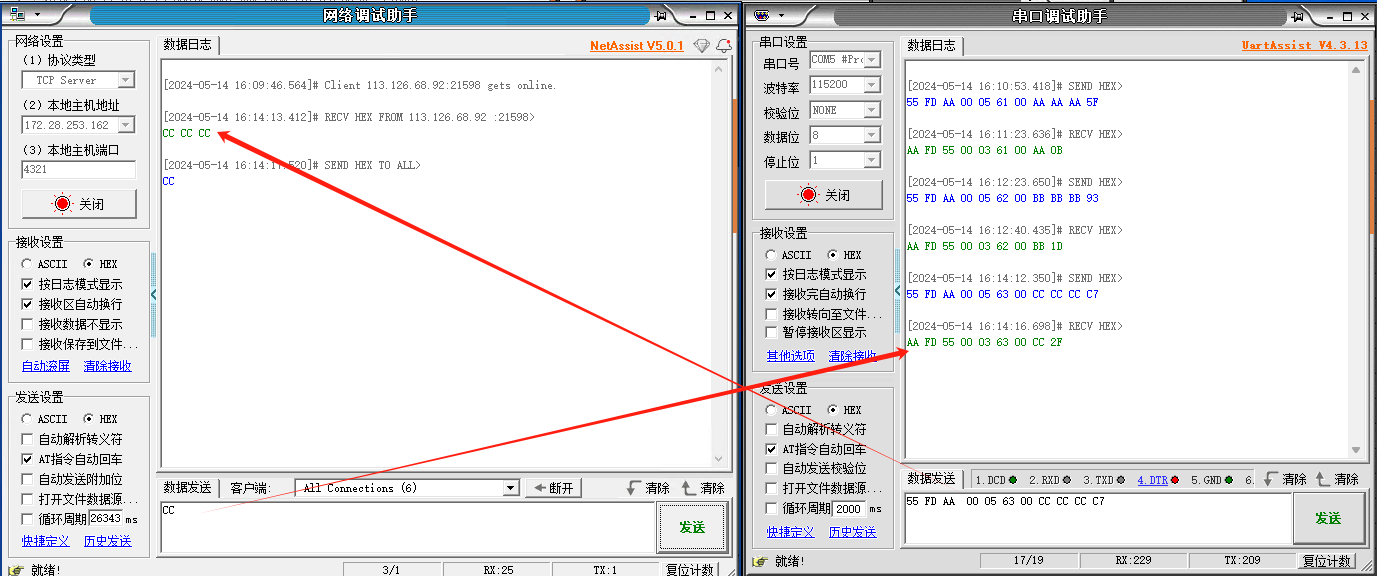

3、服务器C套接字分发测试

（1）串口向服务器发送数据：55 FD AA 00 05 63 00 CC CC CC C7

服务器收到数据：CC CC CC

（2）服务器向串口发送数据：CC

串口收到数据：AA FD 55 00 03 63 00 CC 2F

4、关闭套接字分发功能

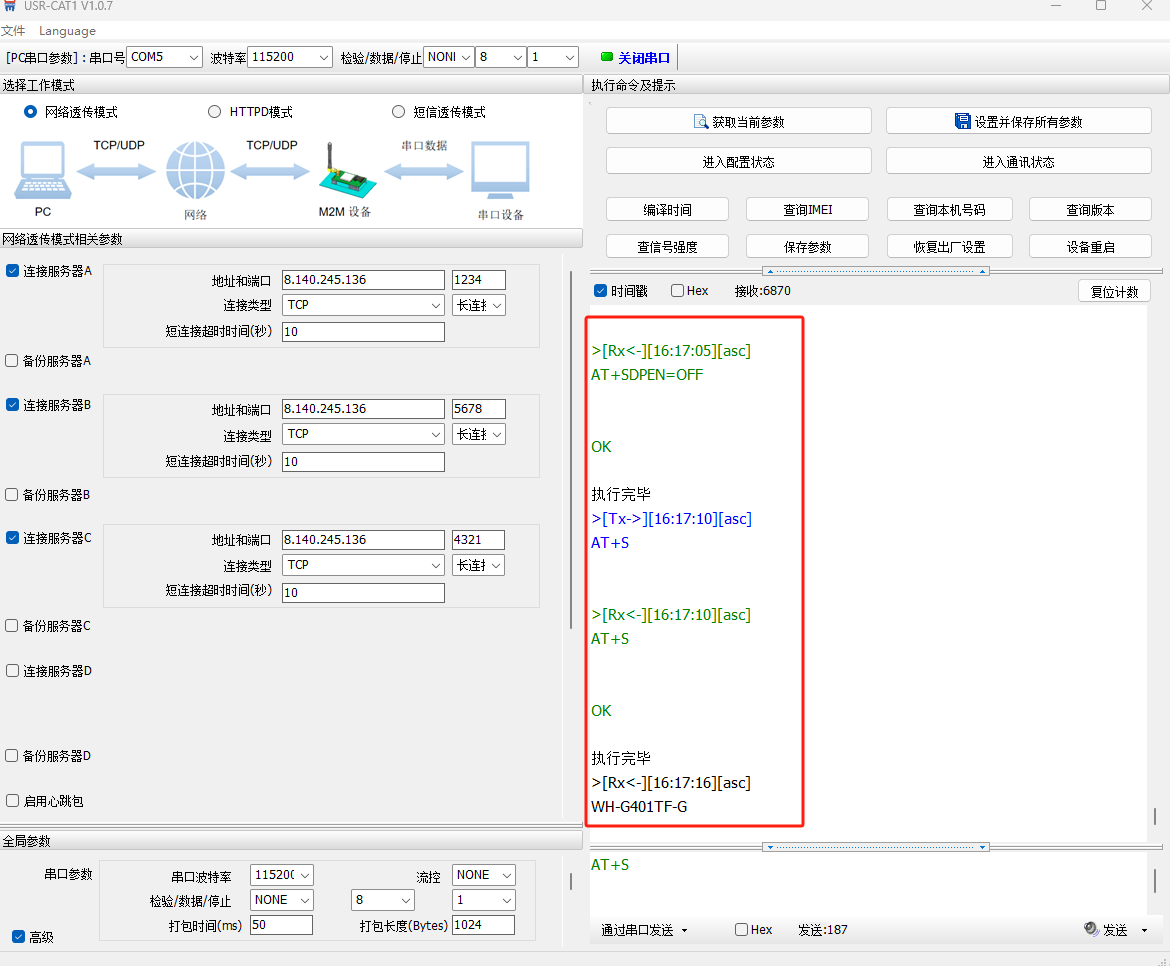

串口进入配置状态发送AT指令：AT+SDPEN=OFF 关闭套接字分发功能

然后发送AT+S保存参数并重启设备。

编写人：尹丛欣 编写日期：2024-05-14

审核人：尹丛欣 审核日期：2024-05-20

订正版本：V1.0 订正内容：初稿
