USR-G780s ID添加连接有人云(V6版本)云端轮询示例
备注:USR-G780s含有人公司内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)
连接有人云,需要USR-G780s联网。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html
USR-G780s 设置软件:https://www.usr.cn/Download/1269.html
G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html
如果有实际485 MODBUS RTU串口从机设备,可以直接接产品串口,串口参数设置一致,测试有人云云端轮询采集从机数据功能。
如果没有实际串口从机设备,用于调试产品功能,可以找USB串口线,电脑百度去网上下载MODBUS SLAVE 调试软件,安装到电脑,模拟实际串口MODBUS RTU从机设备。
二、硬件连接
1、所需物品
USR-G780S 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接
USR-G780S的485串口接USB-RS485串口线到电脑USB口,接好4G天线,然后产品接12V电源适配器上电。
3、查看端口号

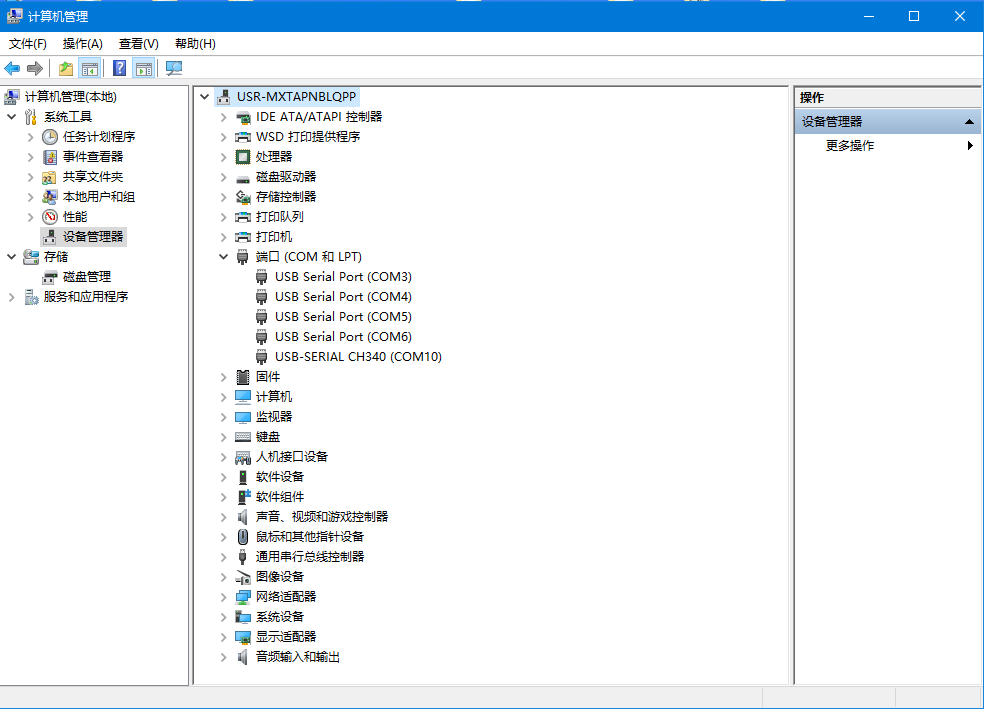

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-G780S的USB-RS485串口线COM口号,COM10。
三、有人云参数设置
1、登录有人云账号

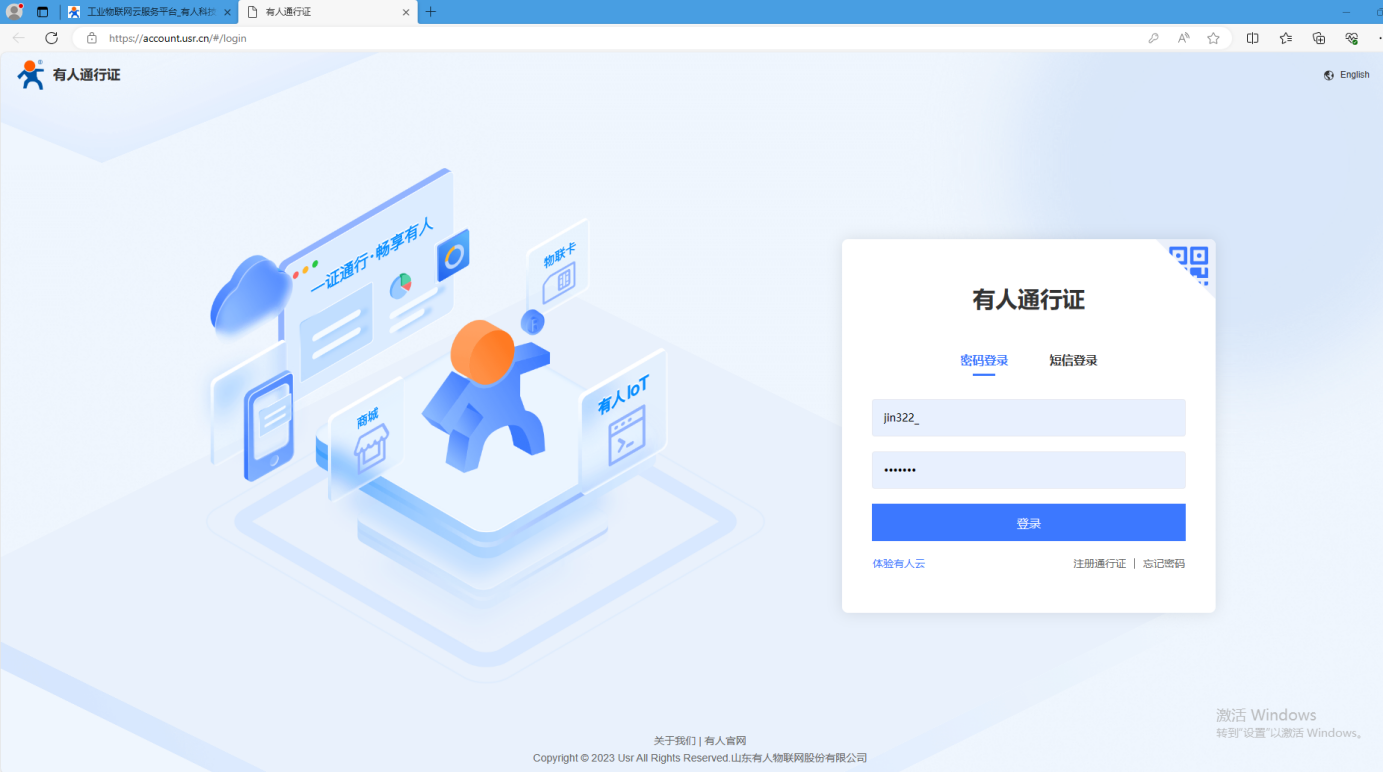

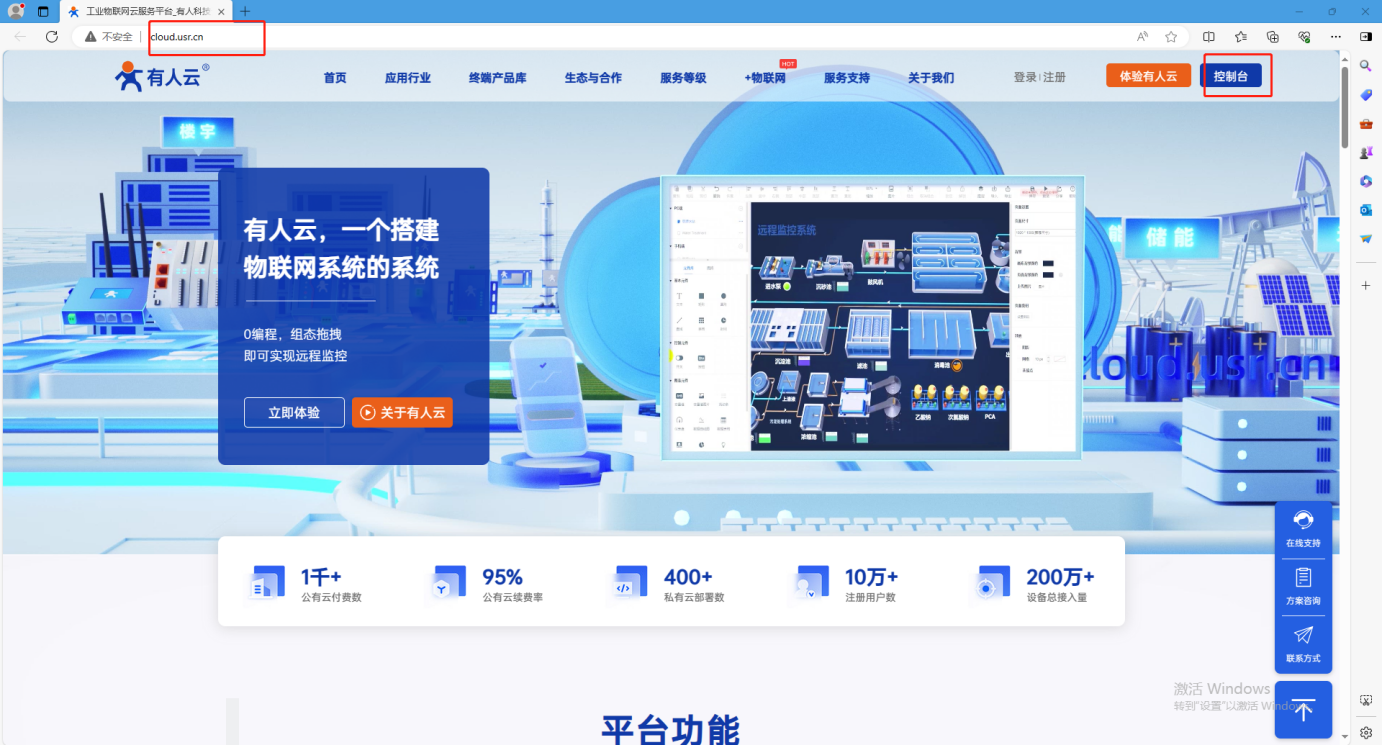

www.usr.cn 点击有人云跳转到登录页面。
2、添加USR-G780S设备

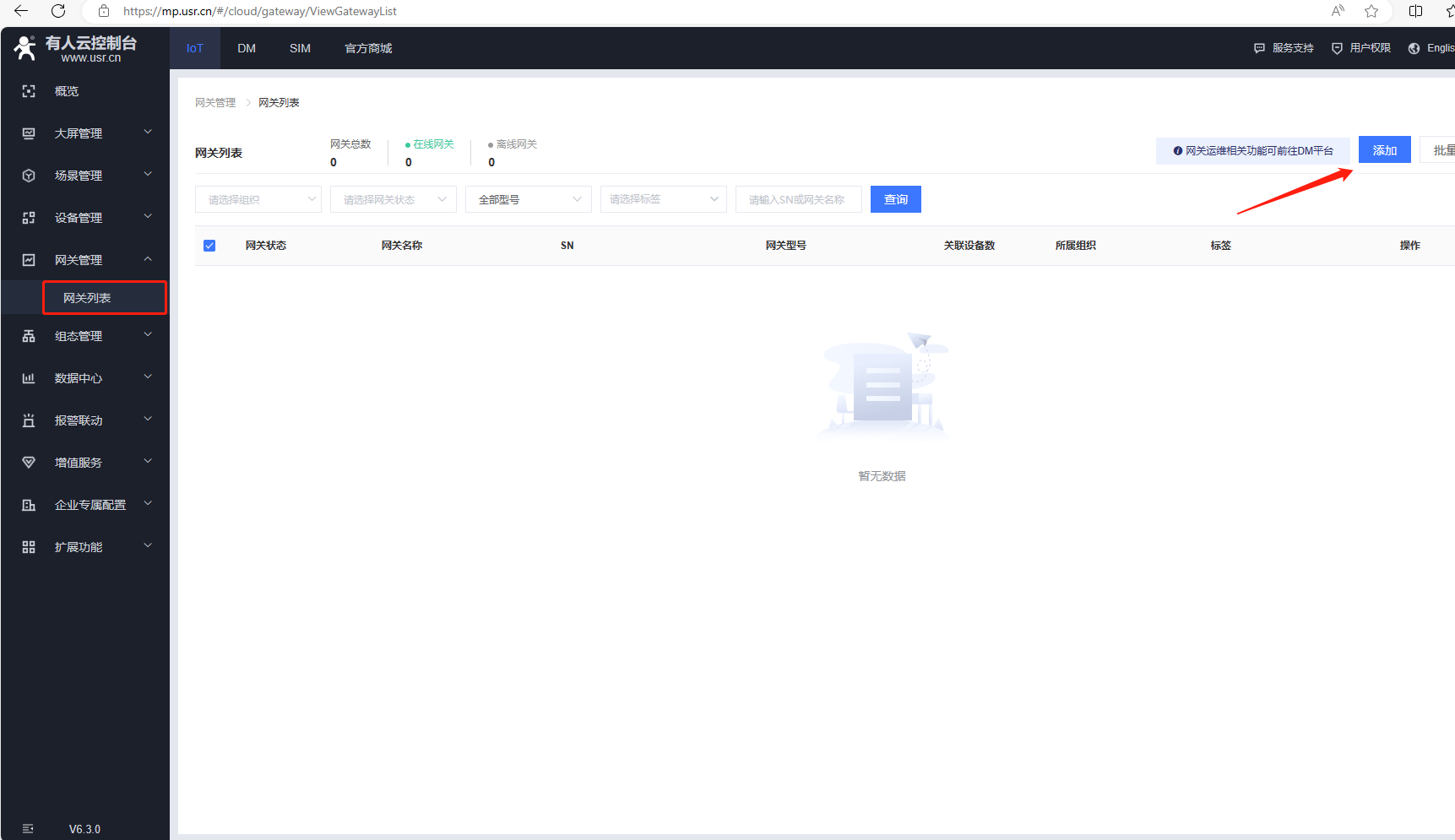

(1)点击网关管理,网关列表,点击添加,点击单个添加。

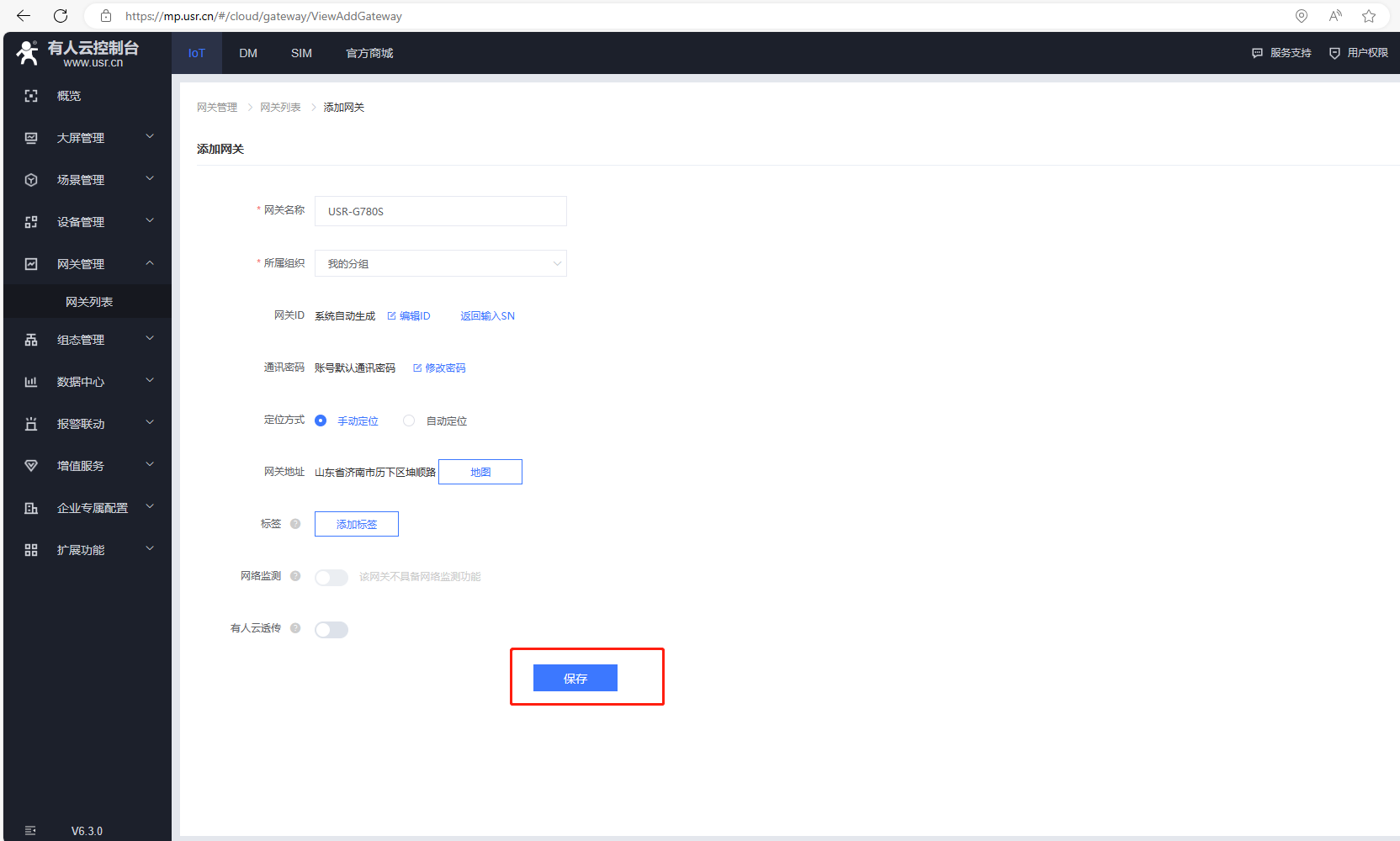

(2)USR-G780S有人云添加设备,可以点击SN不支持,点这里,用自动生成的ID方式上云,在有人云上添加设备,用云端轮询时有人云透传需要关闭,最后点击保存。

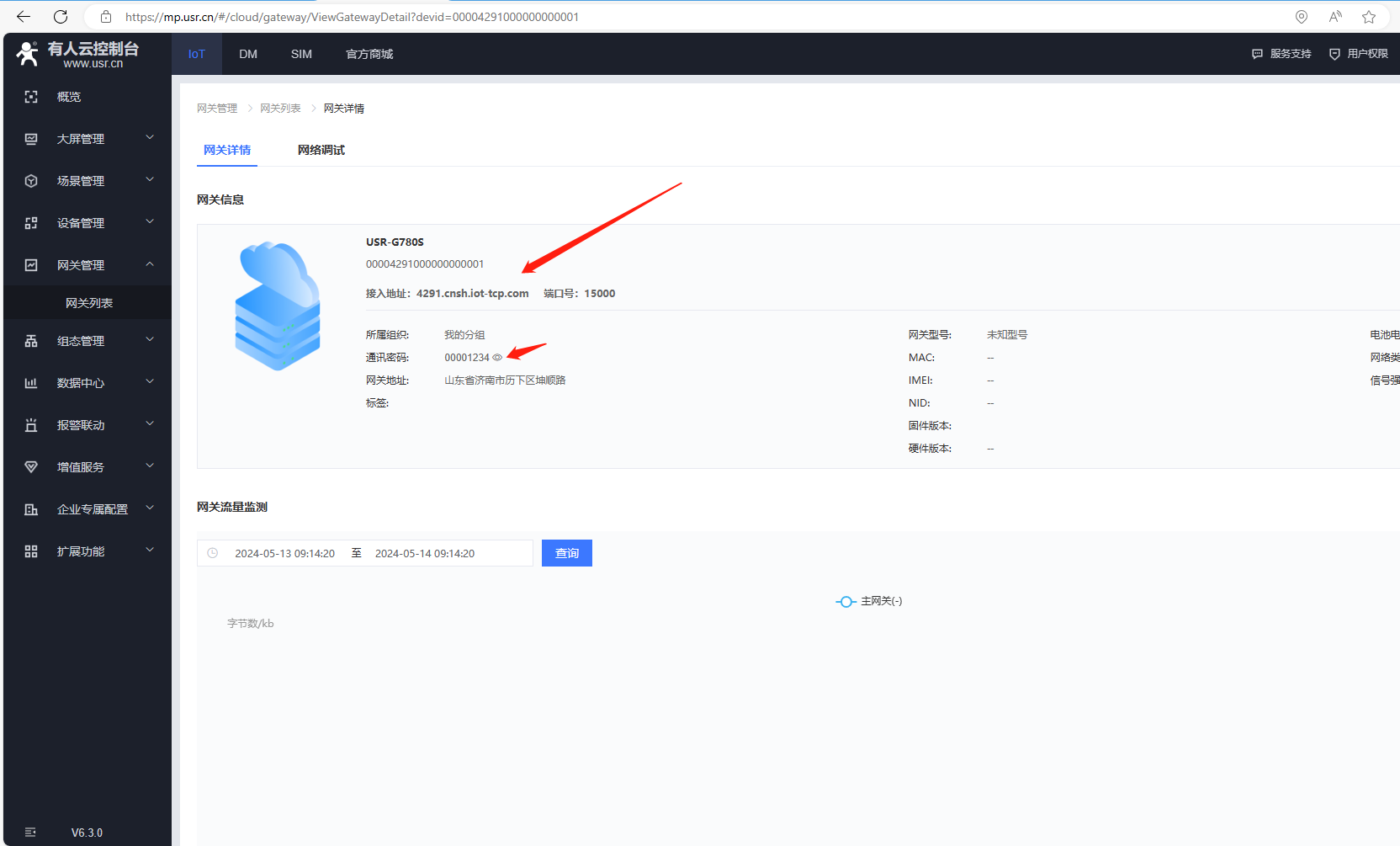

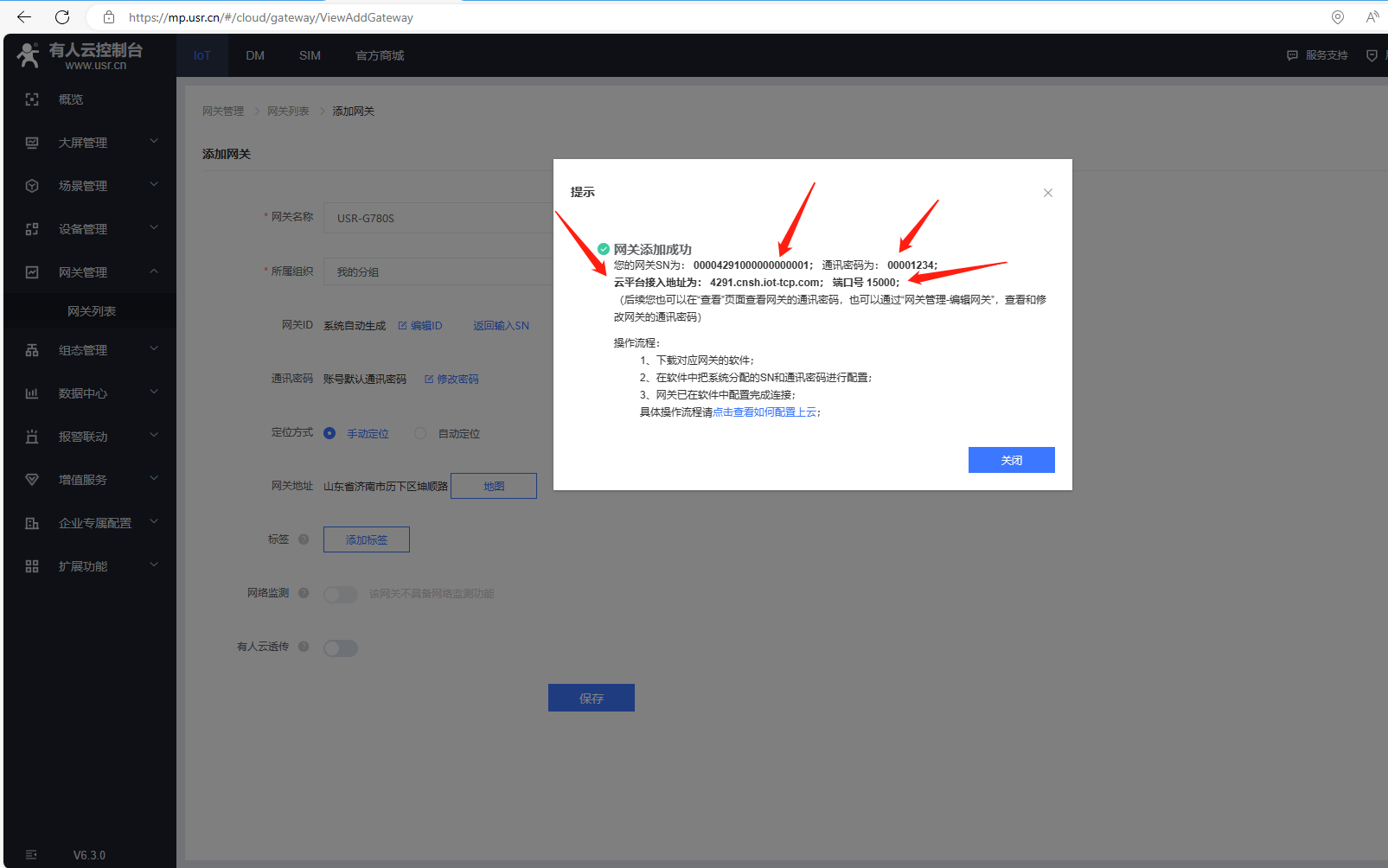

网关添加成功
您的网关SN为: 00004291000000000001; 通讯密码为: 00001234;
云平台接入地址为: 4291.cnsh.iot-tcp.com; 端口号: 15000;
下载对应网关的软件,在软件中把系统分配的SN和通讯密码进行配置。
(3)添加完成,返回网关列表。

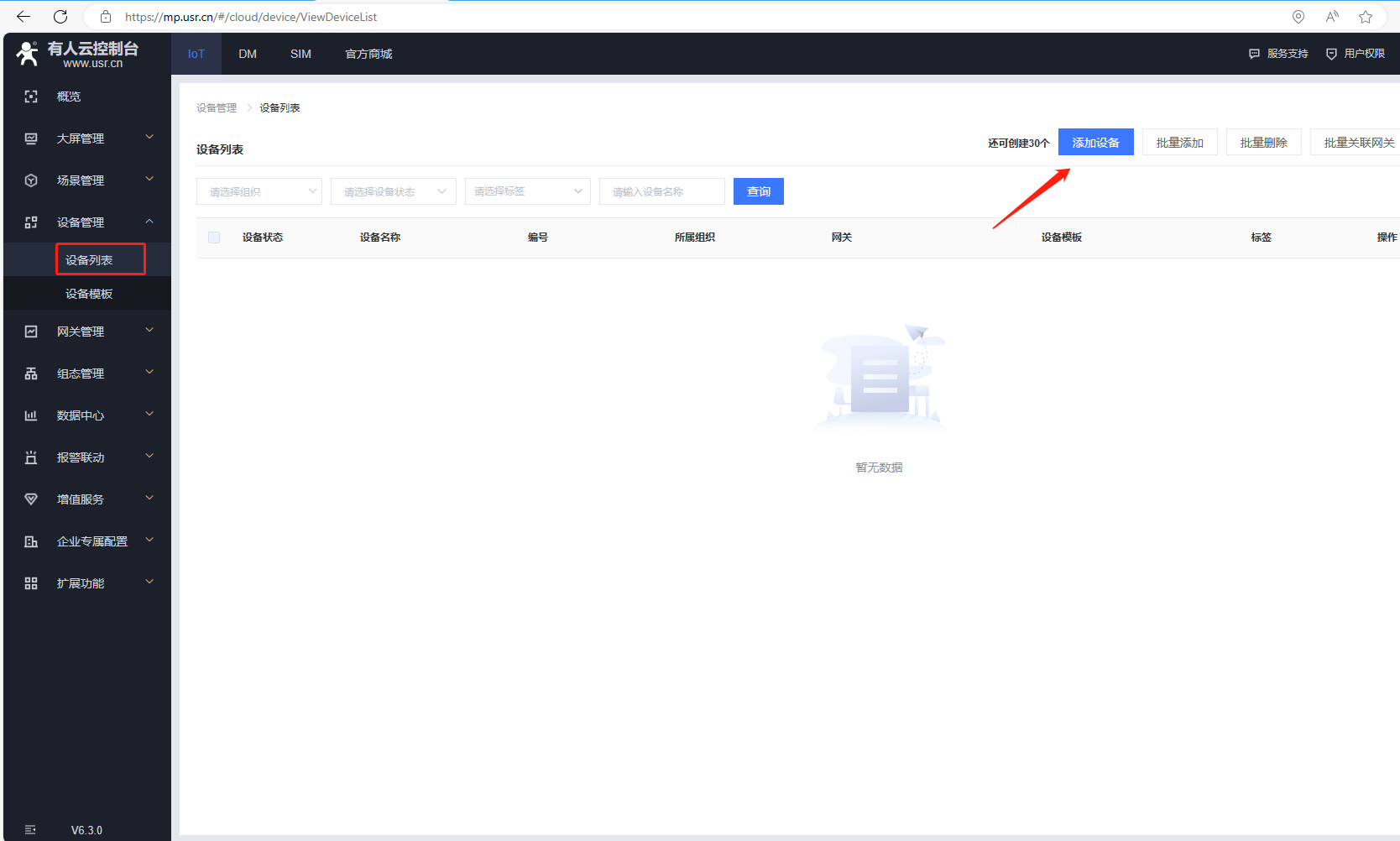

(4)添加设备,点击设备管理,点击设备列表,点击添加设备。

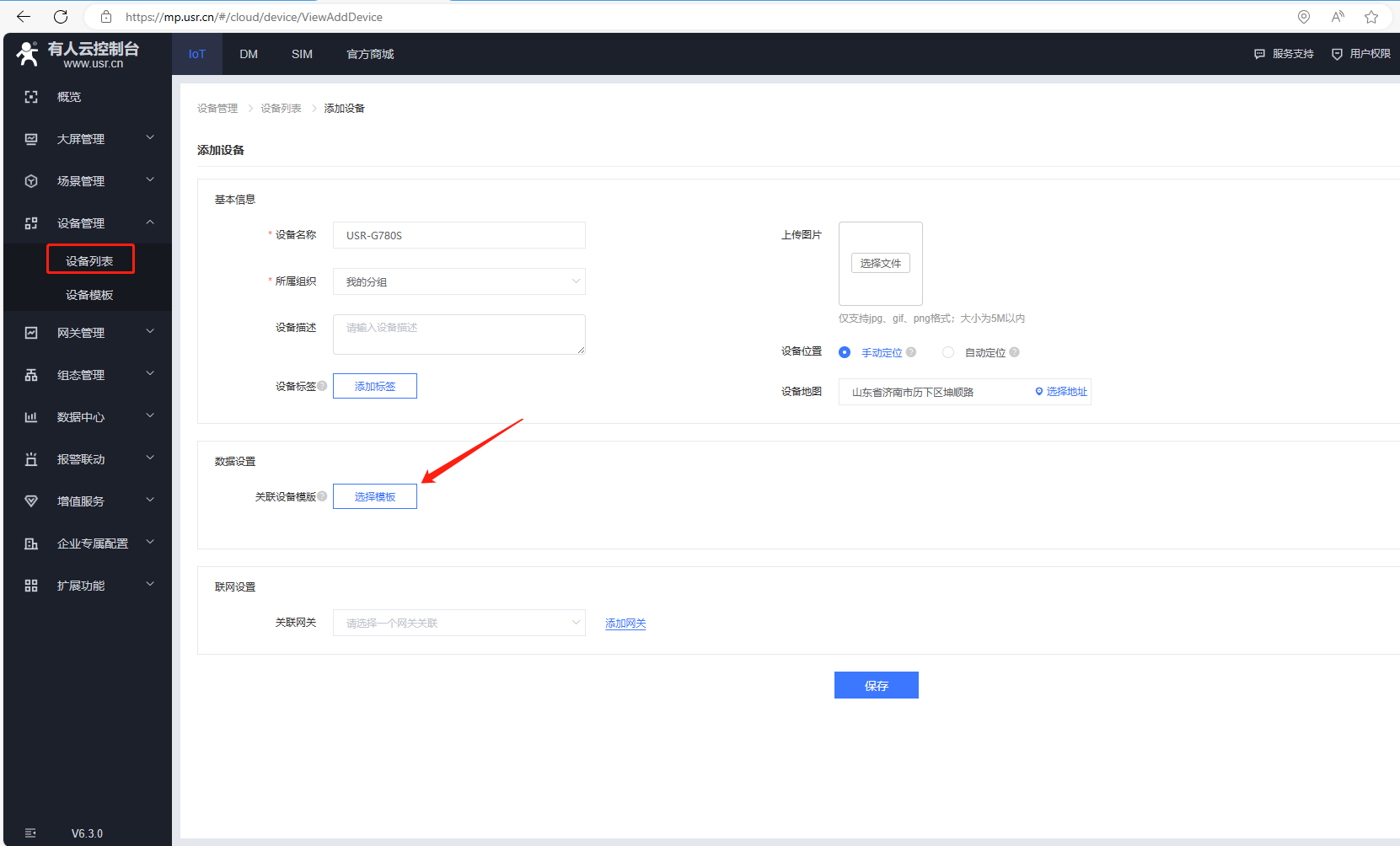

(5)添加模板,输入设备名称,点击选择模板。

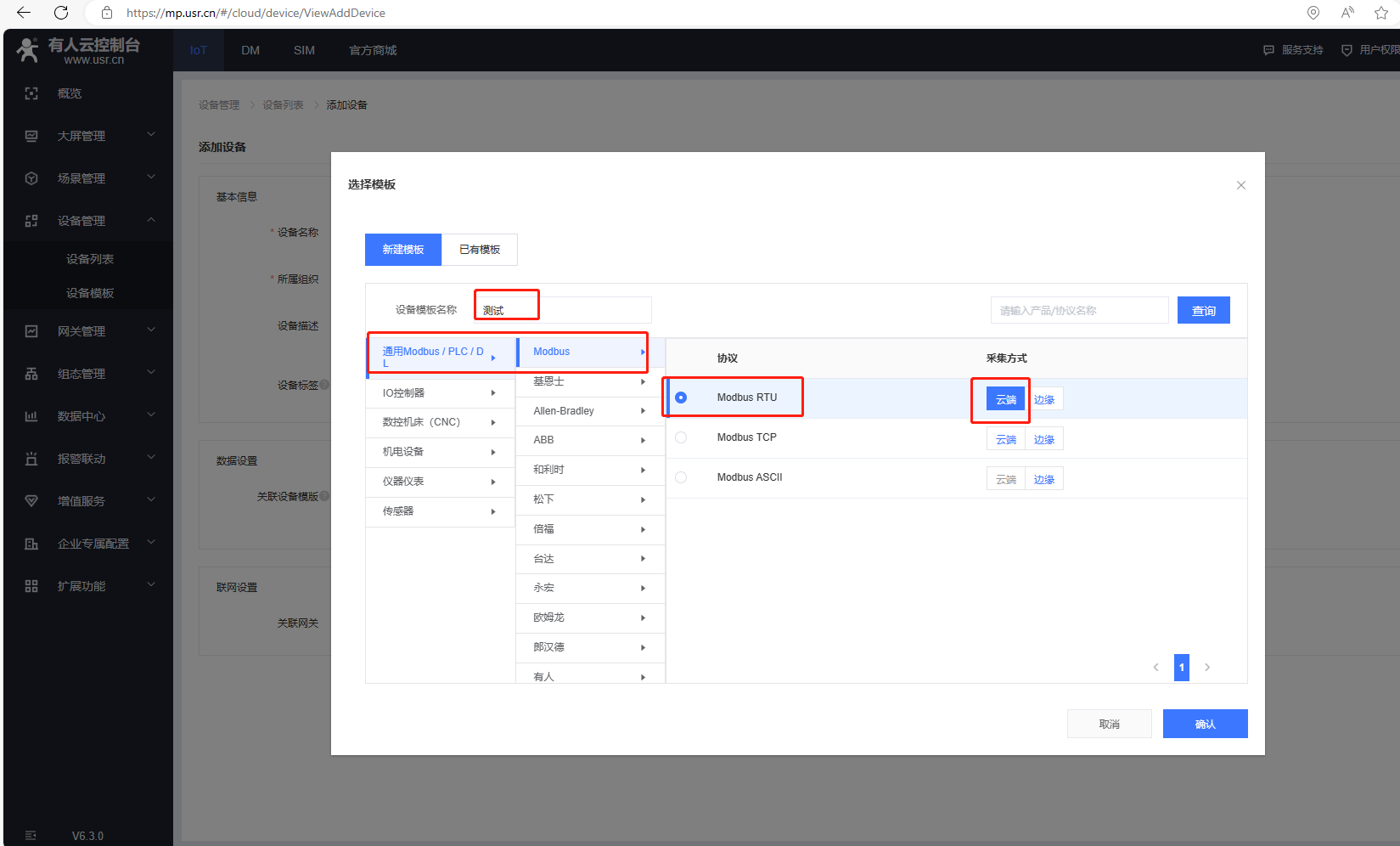

选择新建模板,输入设备模板名称,通用Modbus/PLC/DL,选择Modbus,协议选择Modbus Rtu,采集方式云端,最后确认。

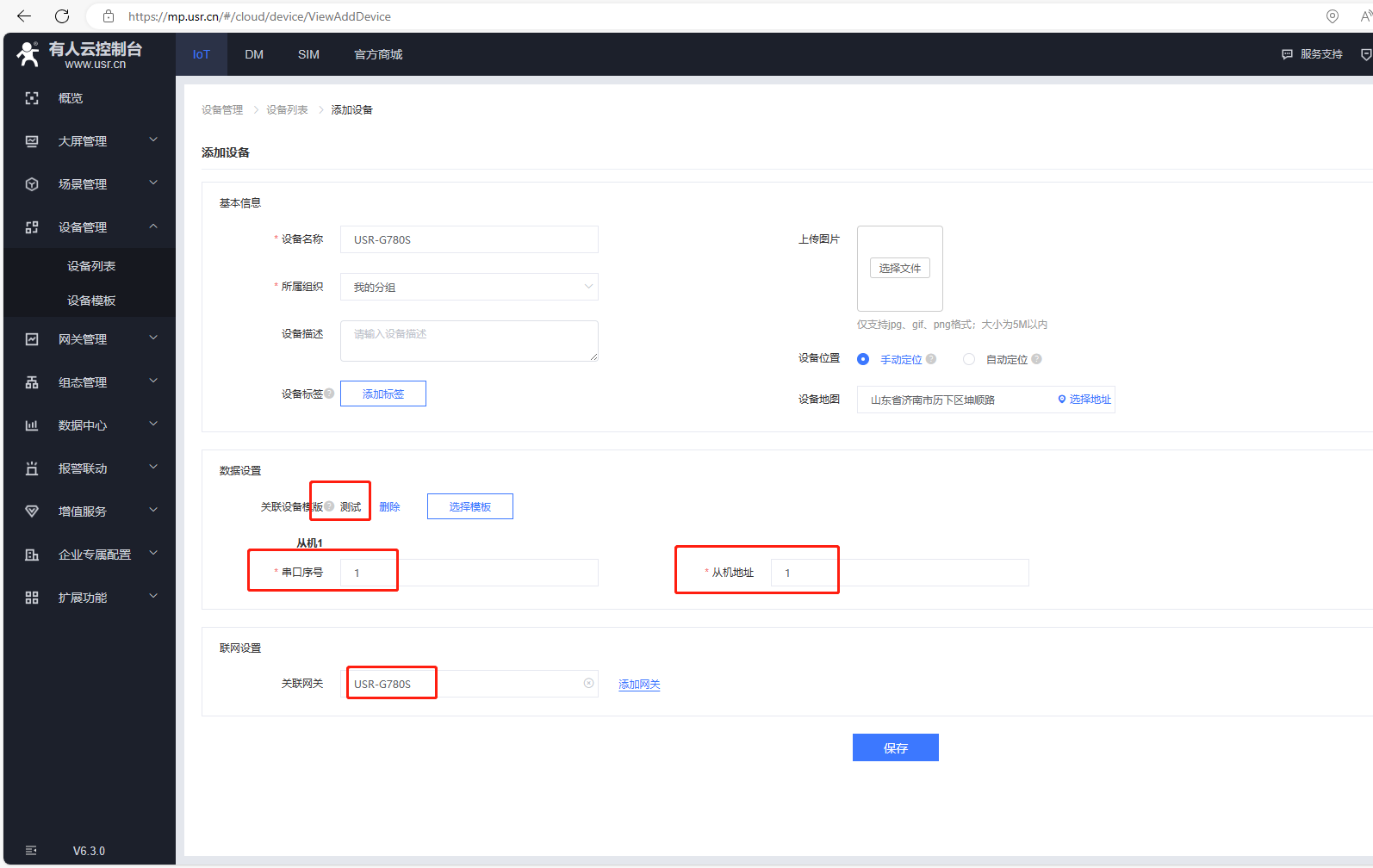

(6)添加从机,串口序号默认1,从机地址1(实际应用,填所接串口设备的十进制从机地址号)
联网设置,关联网关选择自身设备,USR-G780S,最后点击保存。

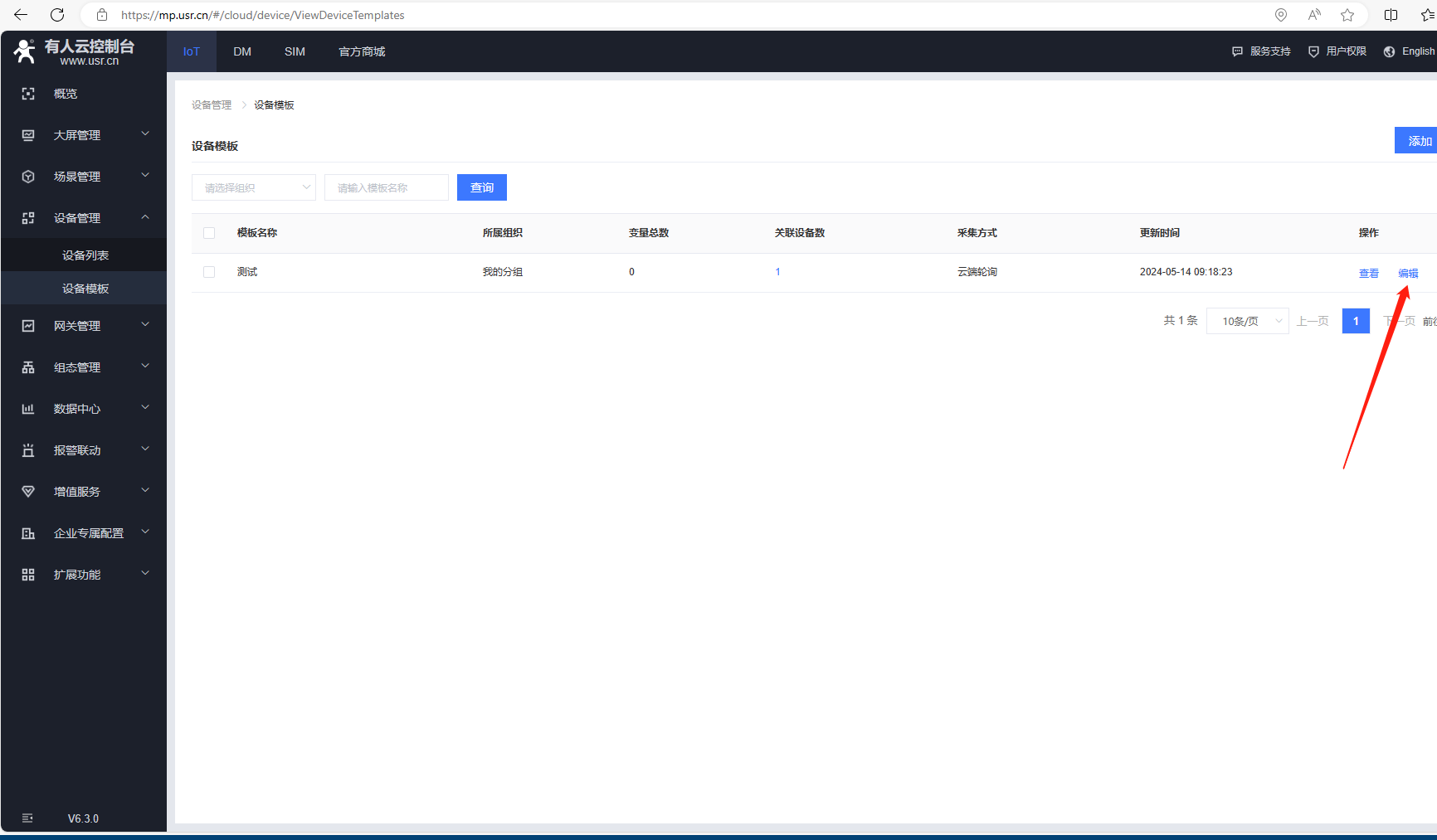

(7)添加变量,点击设备管理,点击设备模板,点击编辑。

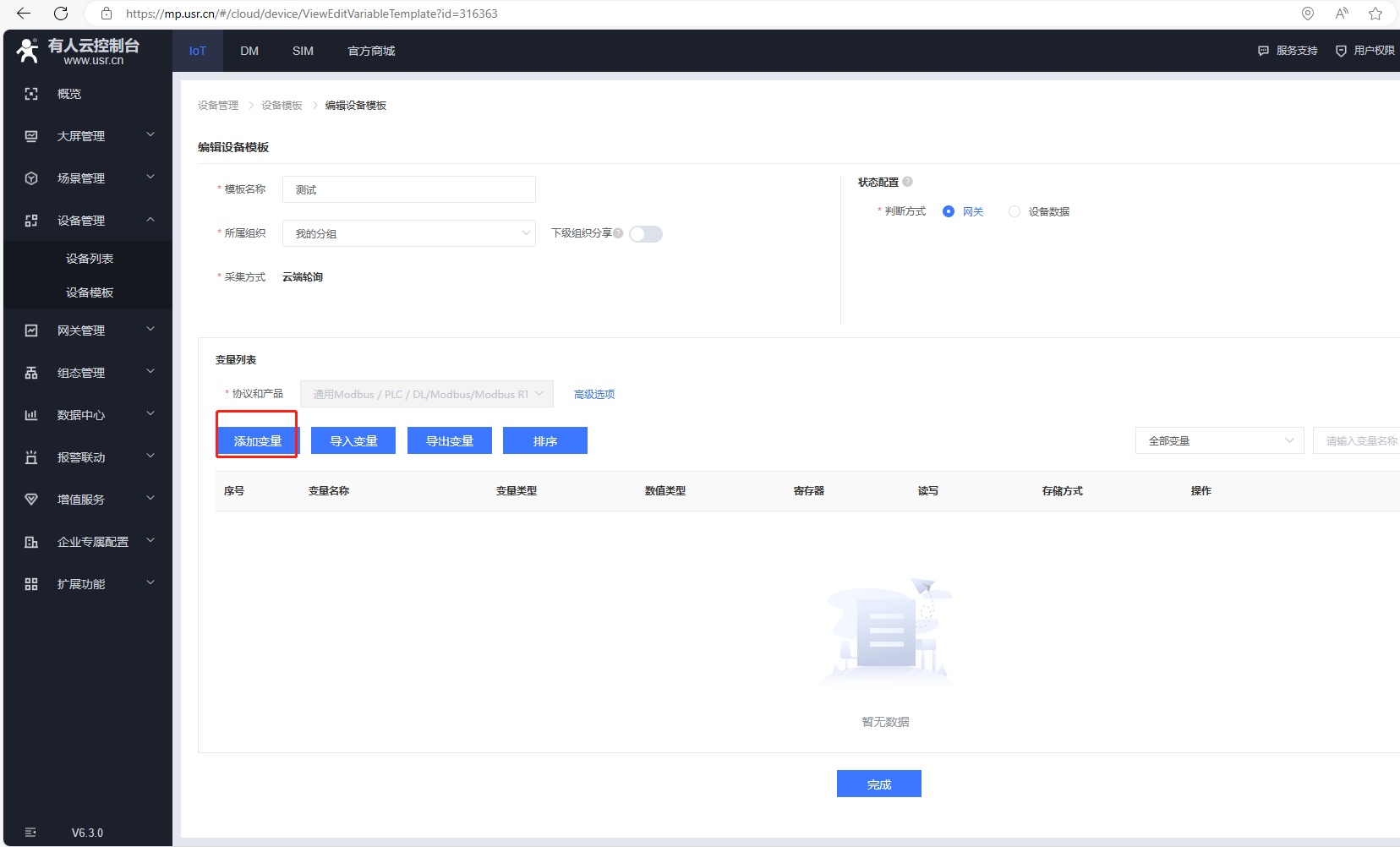

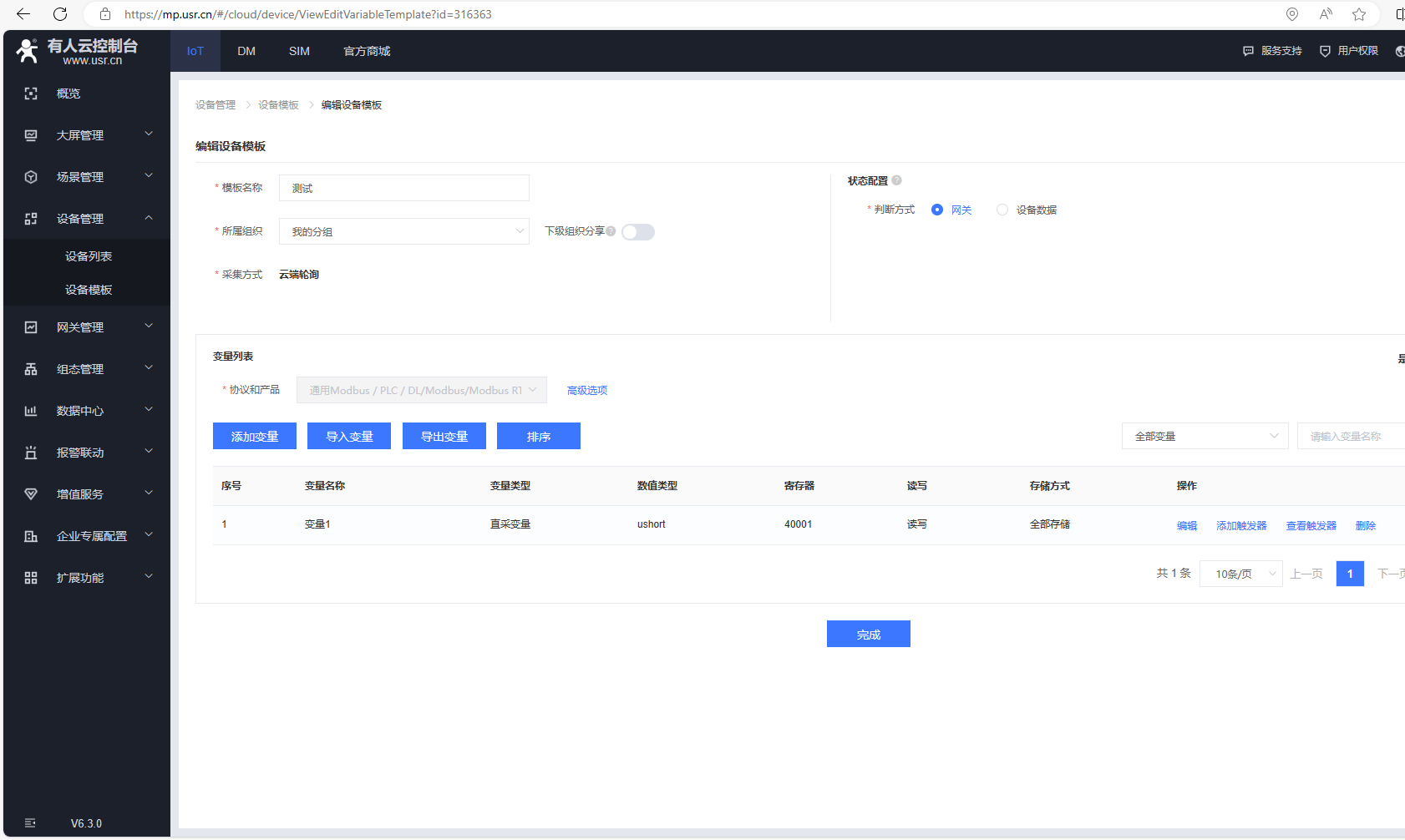

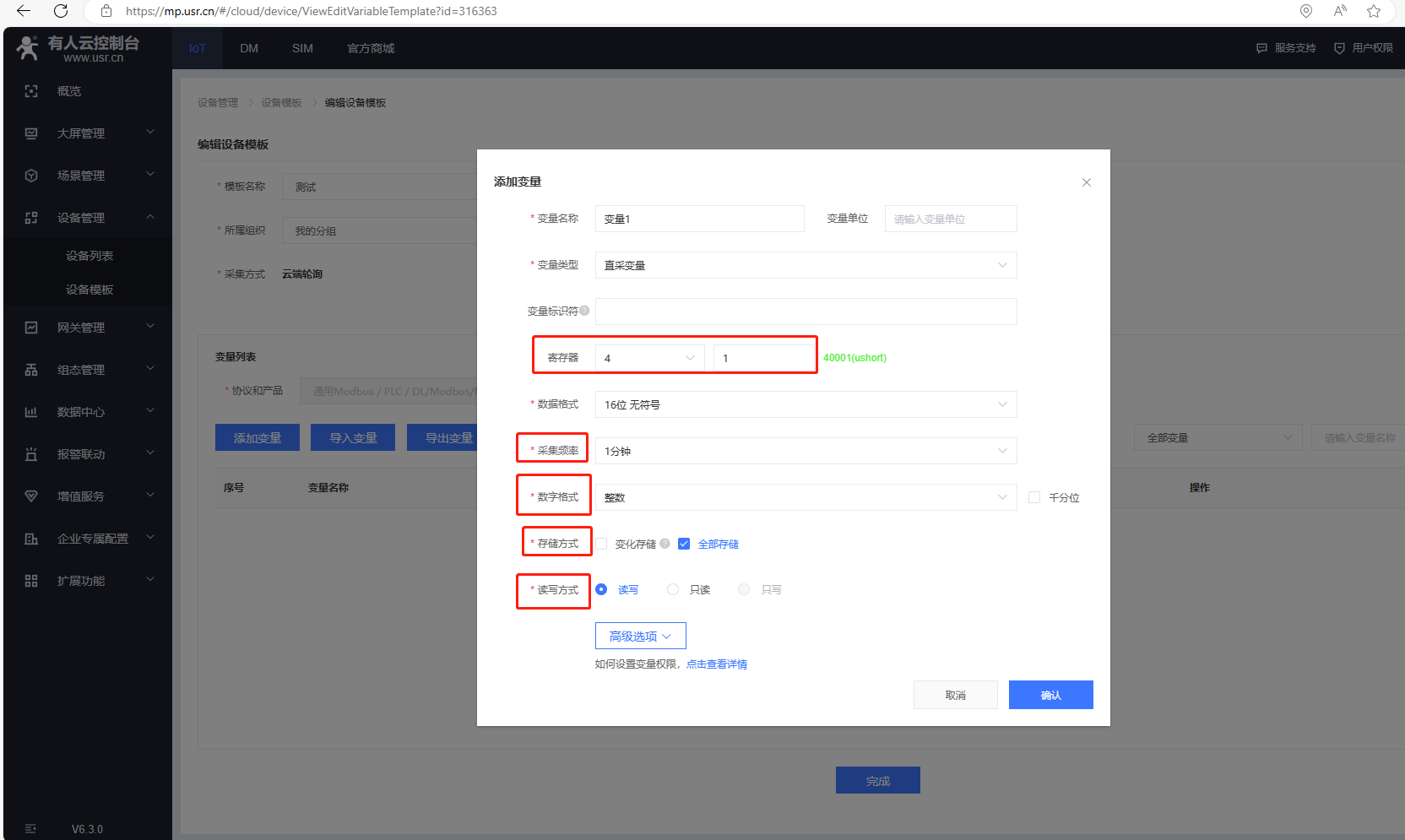

输入变量名称,选择变量类型,寄存器功能码用4(对应03读功能码),变量设置1(对应实际寄存器地址十进制0,实际寄存器地址十进制加1,填入变量)。
采集频率1分钟。
可以选择存储方式和读写方式,点击确认,最后点击完成。
四、USR-G780S参数设置

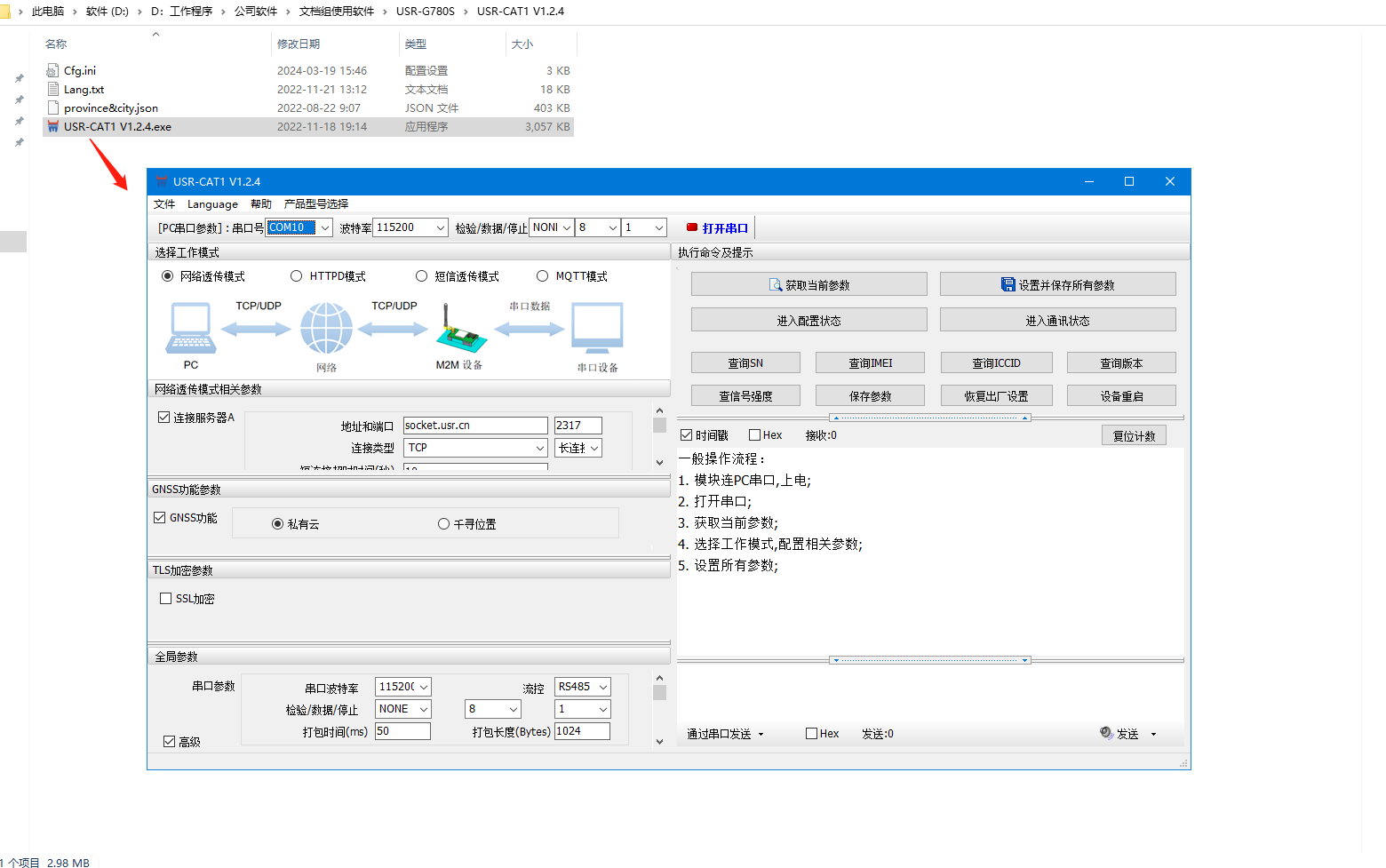

1、打开USR-G780S设置软件

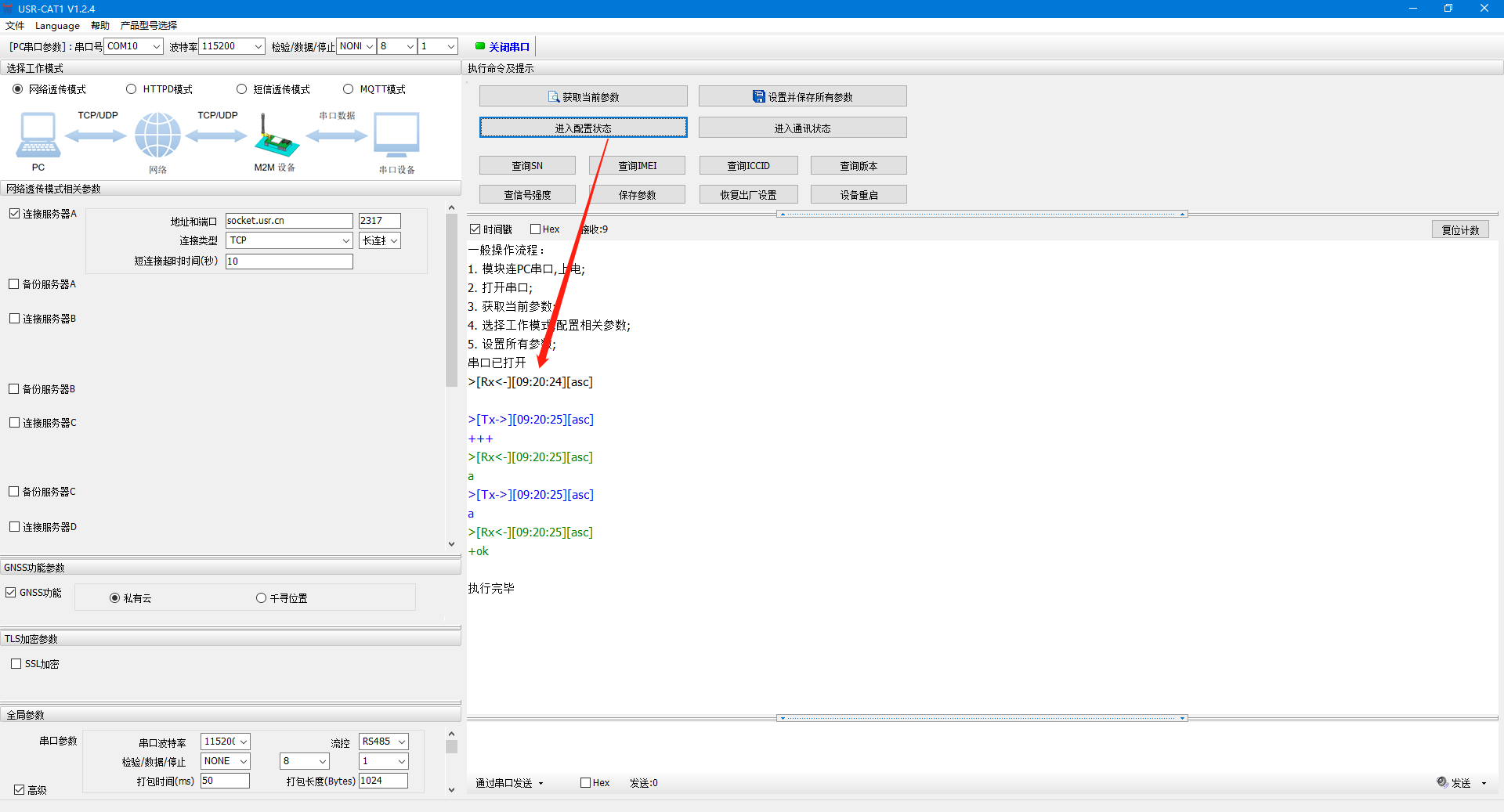

2、打开串口,点击进入配置状态

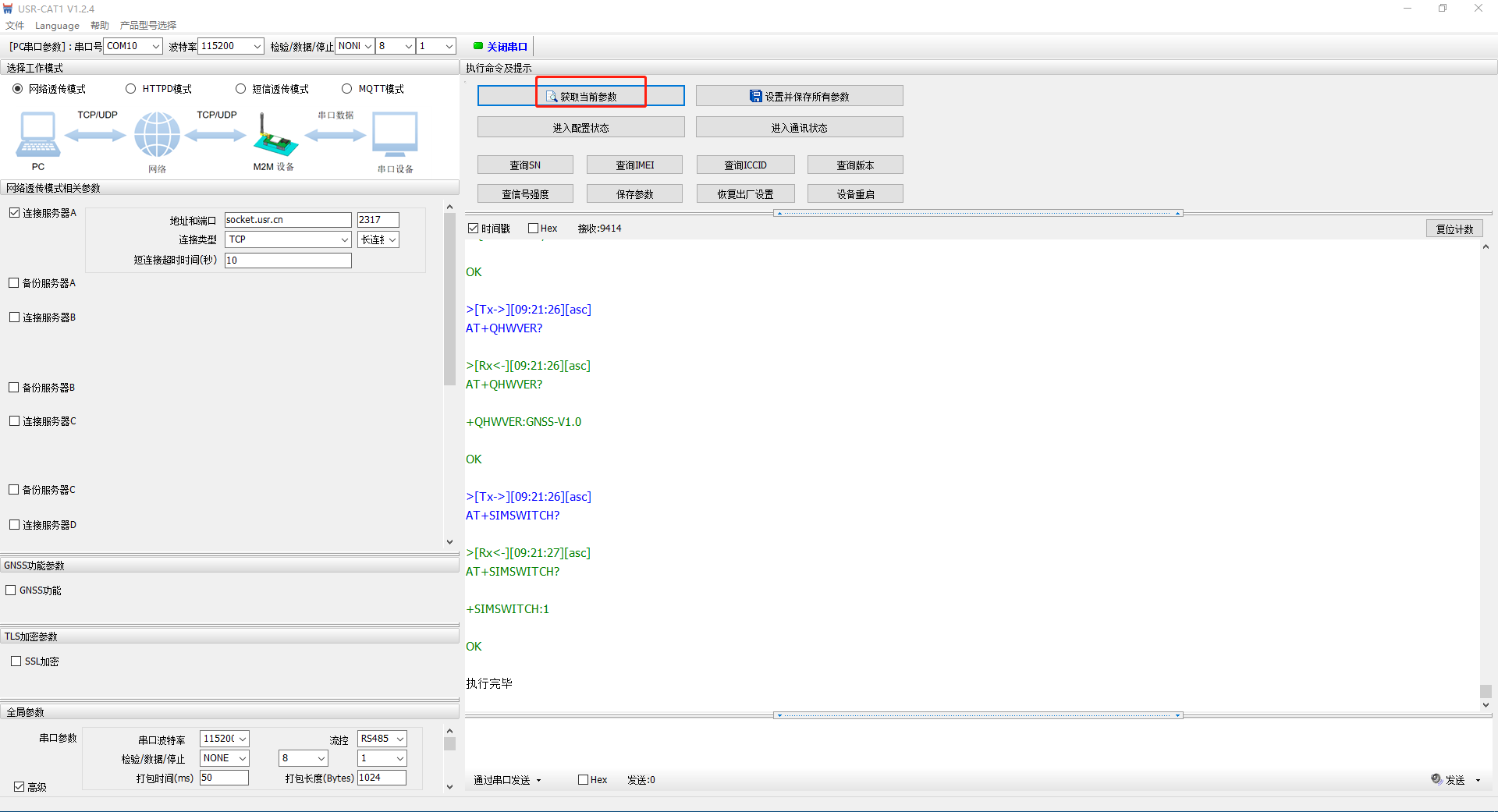

3、点击获取当前参数
4、设置连接有人云平台参数
网关SN为: 00004291000000000001; 通讯密码为: 00001234;
云平台接入地址为: 4291.cnsh.iot-tcp.com; 端口号: 15000;
下载对应网关的软件,在软件中把系统分配的SN和通讯密码进行配置。

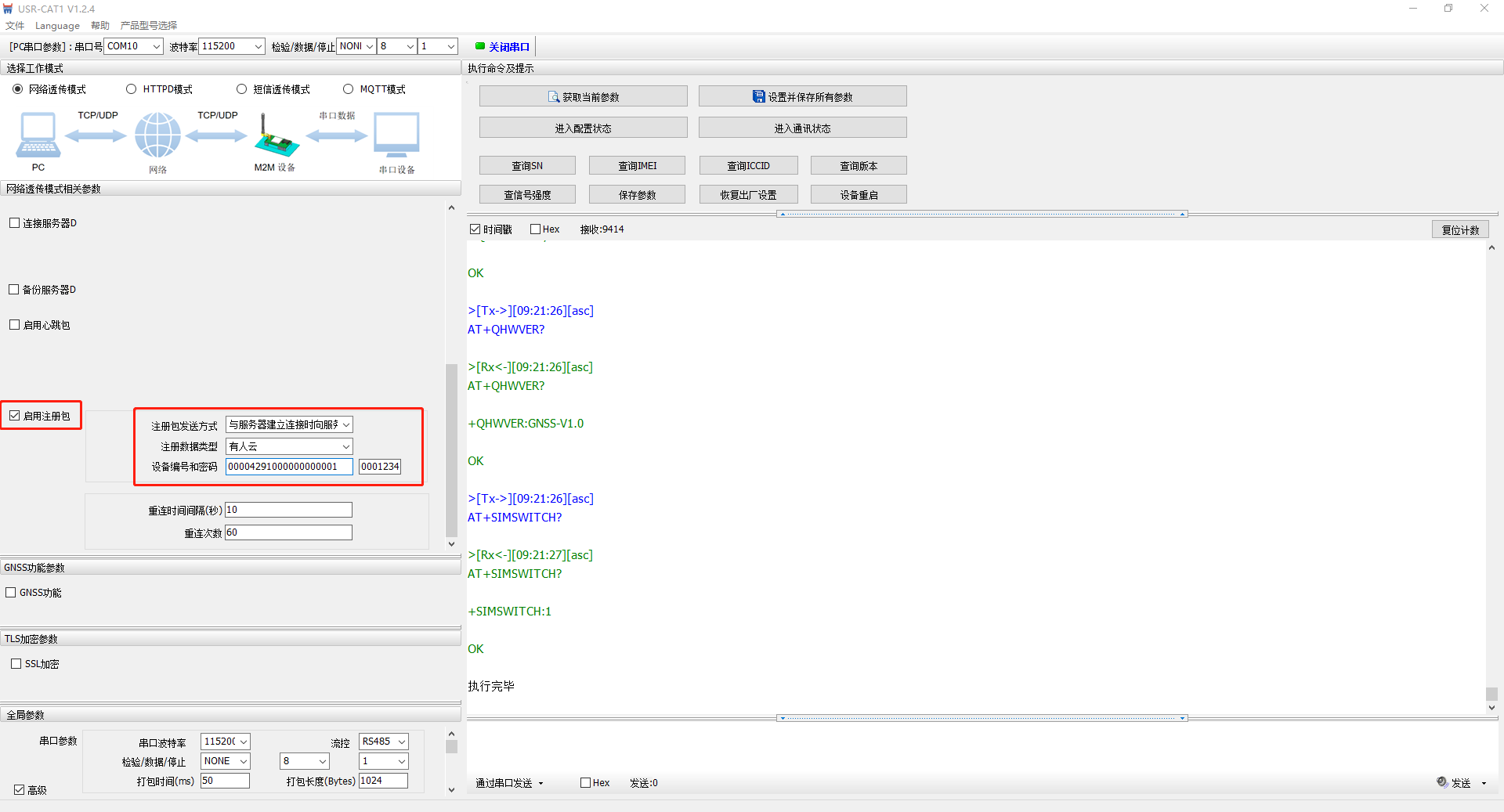

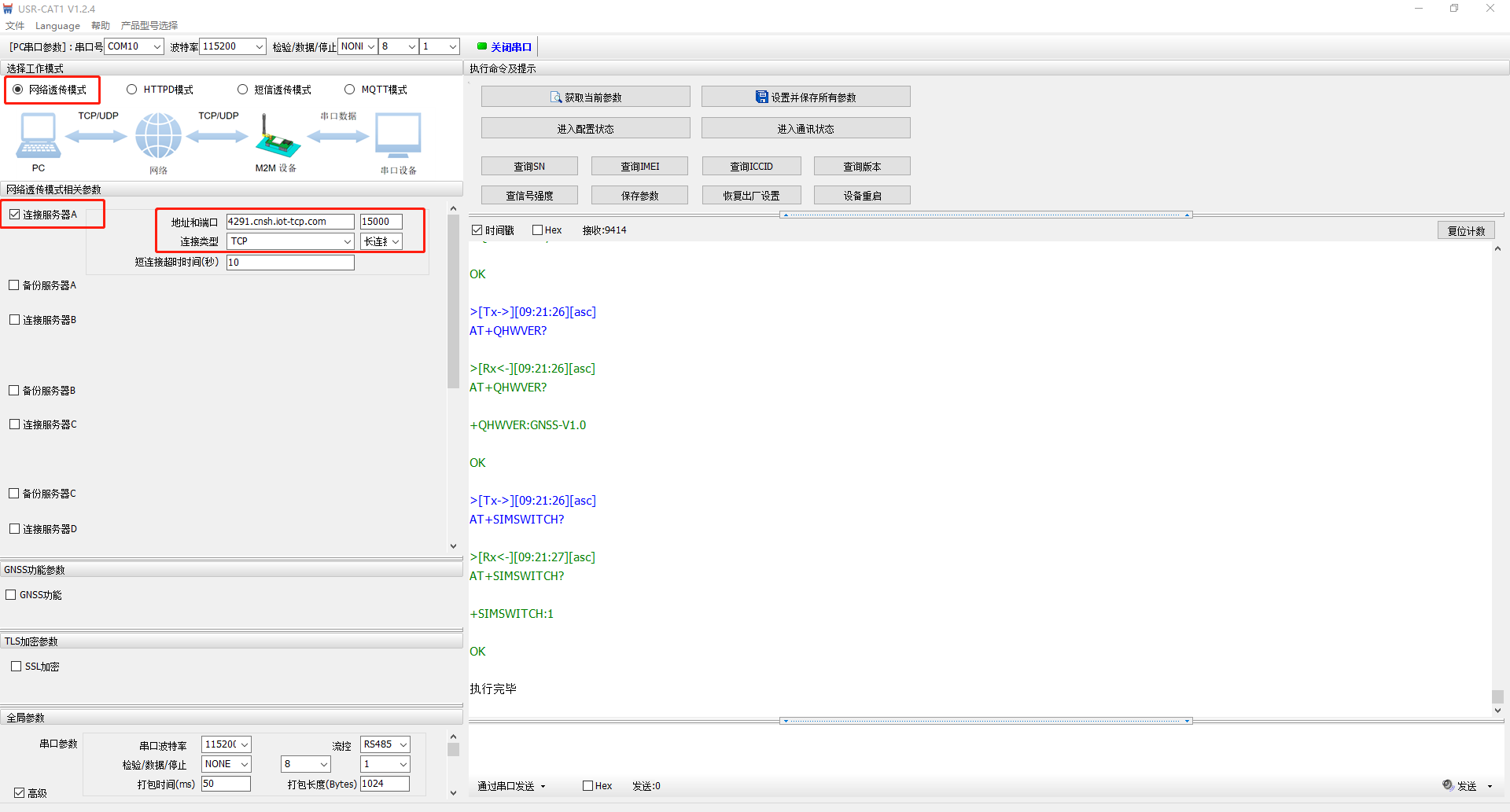

设置服务器地址4291.cnsh.iot-tcp.com和端口号15000,开启注册包,输入有人云添加设备的ID 00004291000000000001和密码00001234,点击设置所有参数。

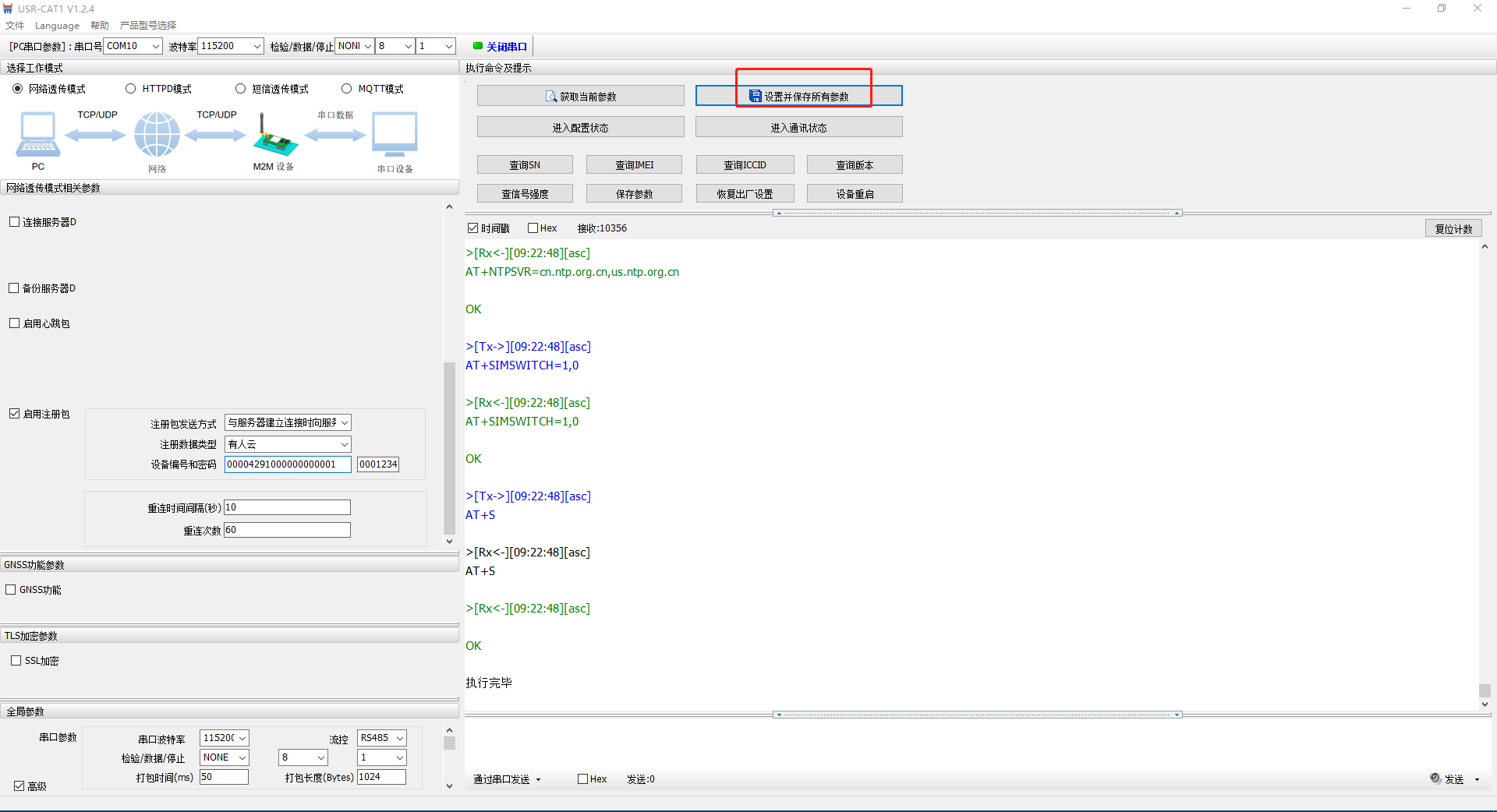

5、点击设置并保存所有参数

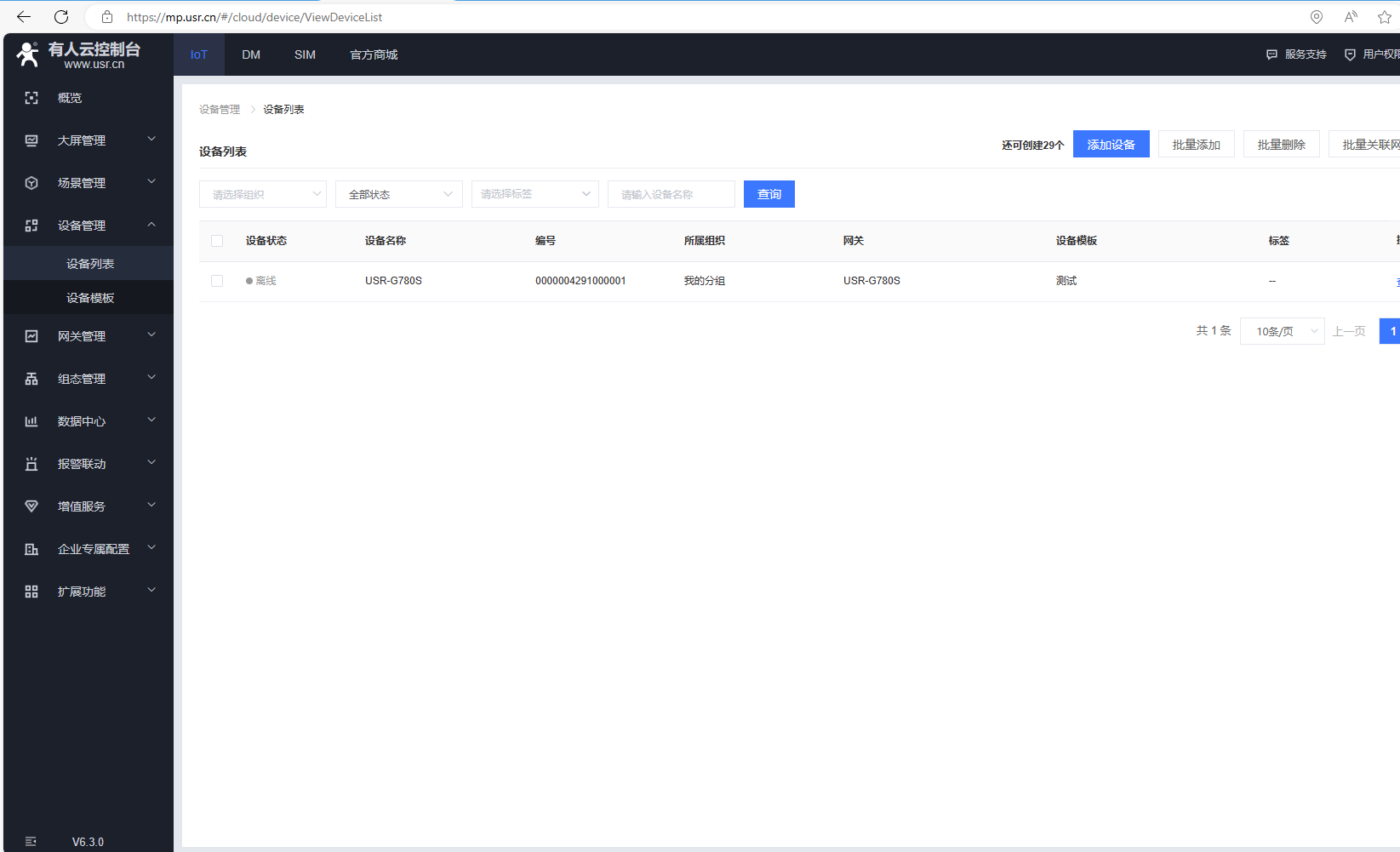

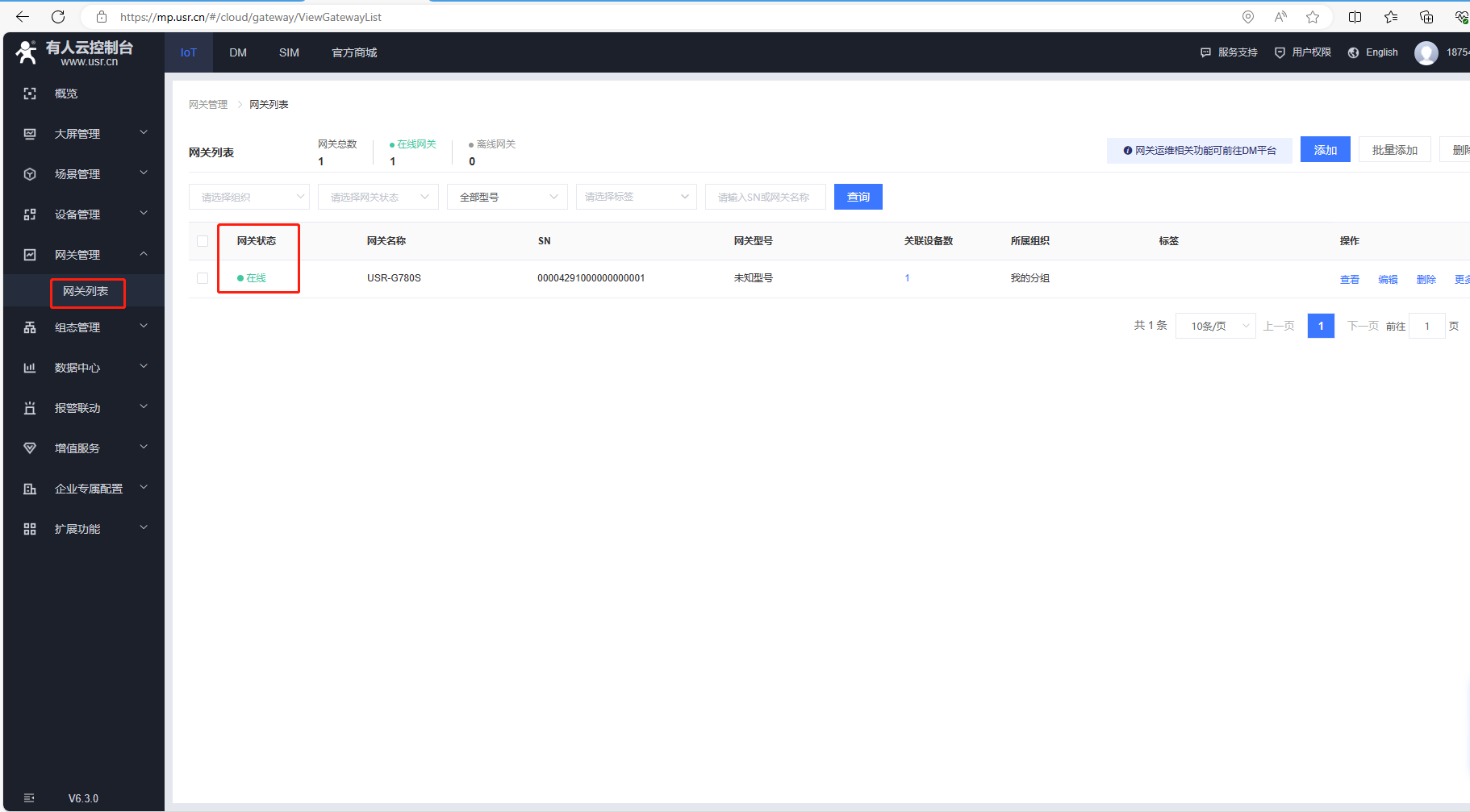

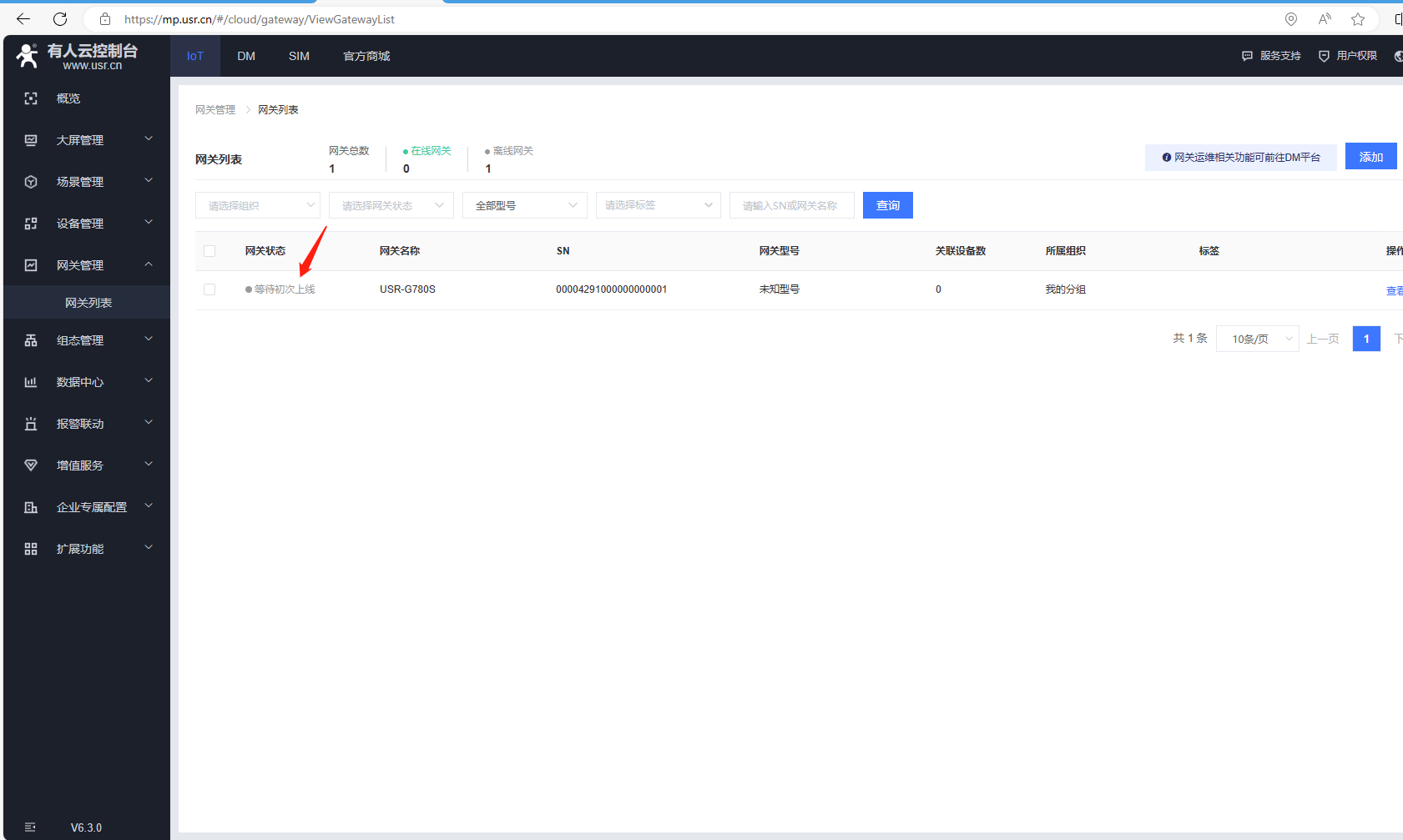

6、有人云设备在线

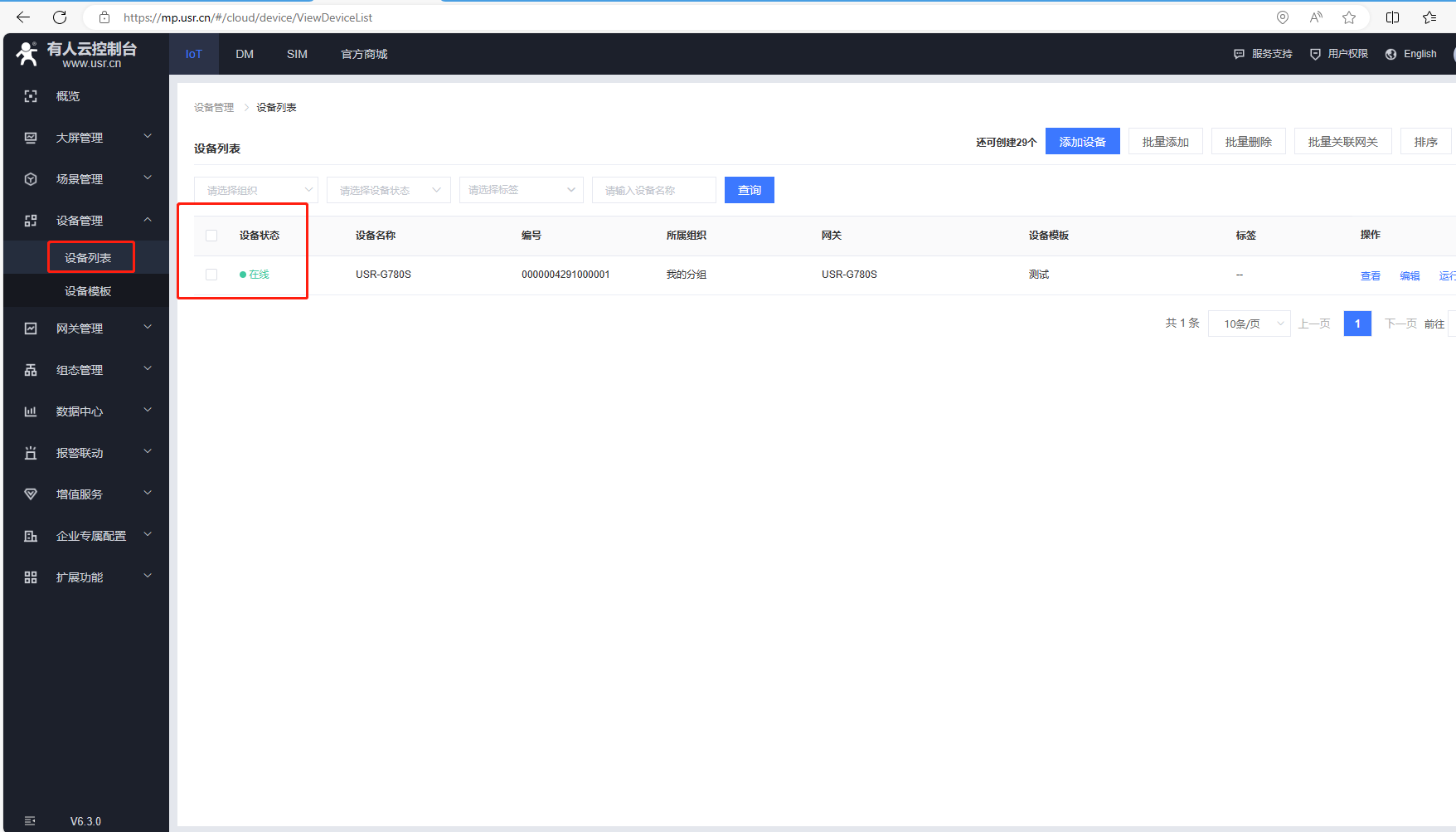

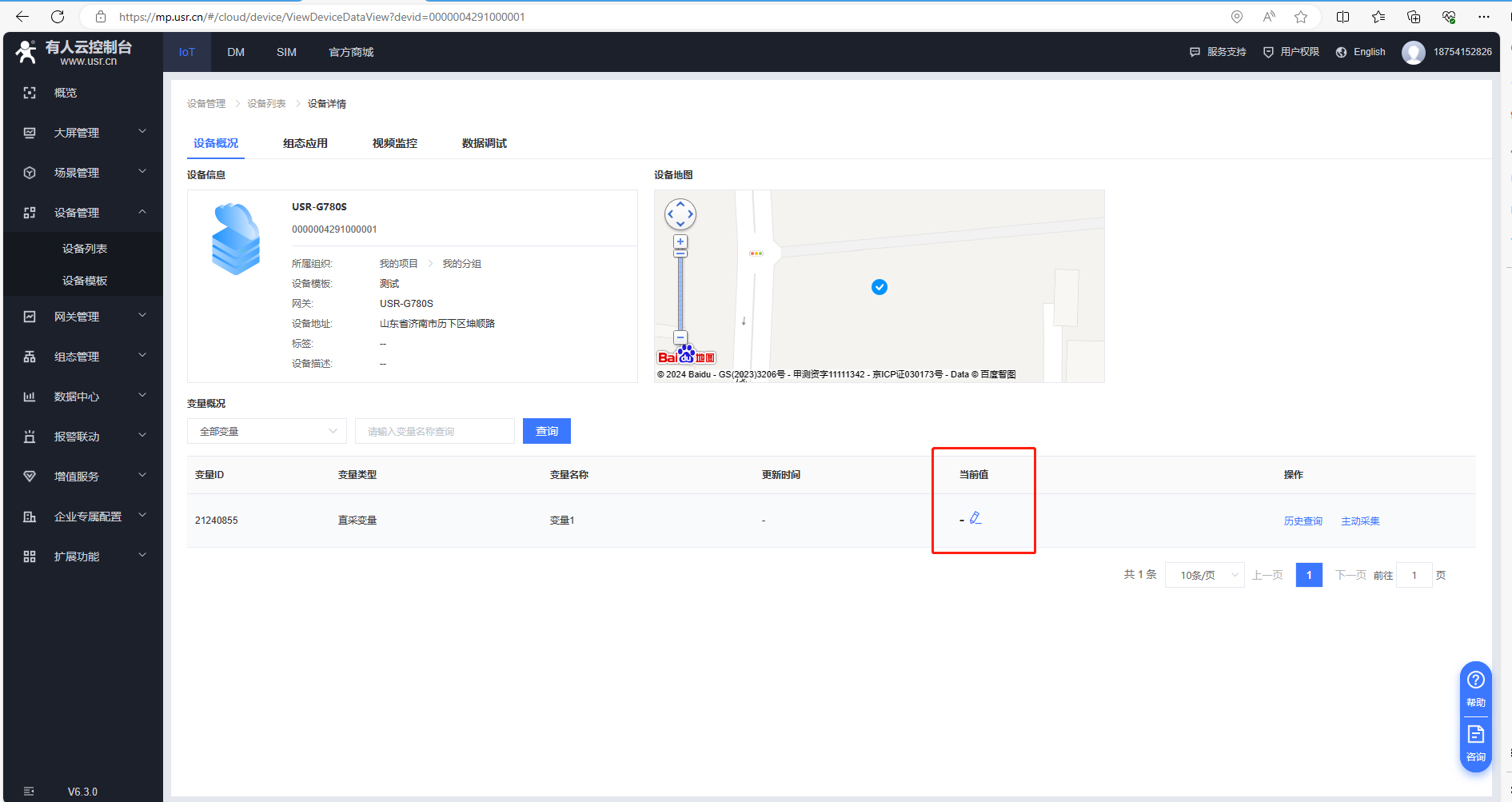

7、返回设备列表,点击设备名称,可以去查看变量当前值。
五、数据调试
1、打开串口软件MODBUS slave软件,配置参数

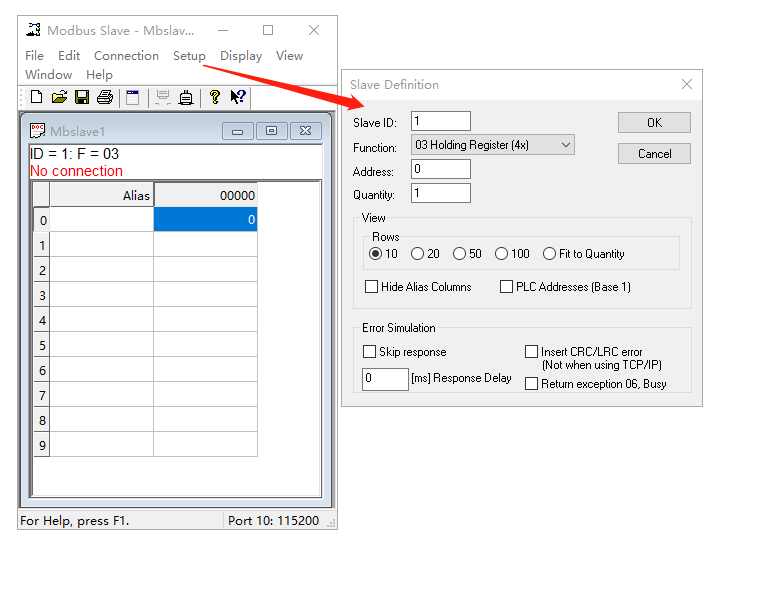

(1)点击Setup,Slave ID从机地址用1,Function功能码用03,Address寄存器起始地址用0,Quantity寄存器地址数量用1。
就是模拟从机地址1,采集1个寄存器地址0的数据。

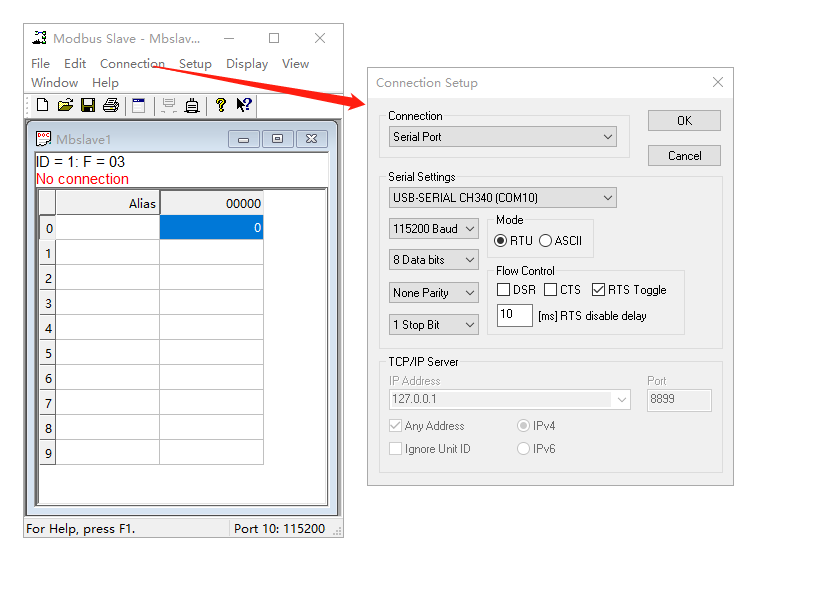

(2)点击Connection,选择串口,对应USR-G780S所接USB-RS485串口线的COM口号,串口参数和USR-G780S串口参数保持一致。 Mode选择RTU,模拟MODBUS RTU协议串口。
2、MODBUS slave数据设置10,有人云设备列表1分钟采集,可以看到变量采集的当前值数据10。

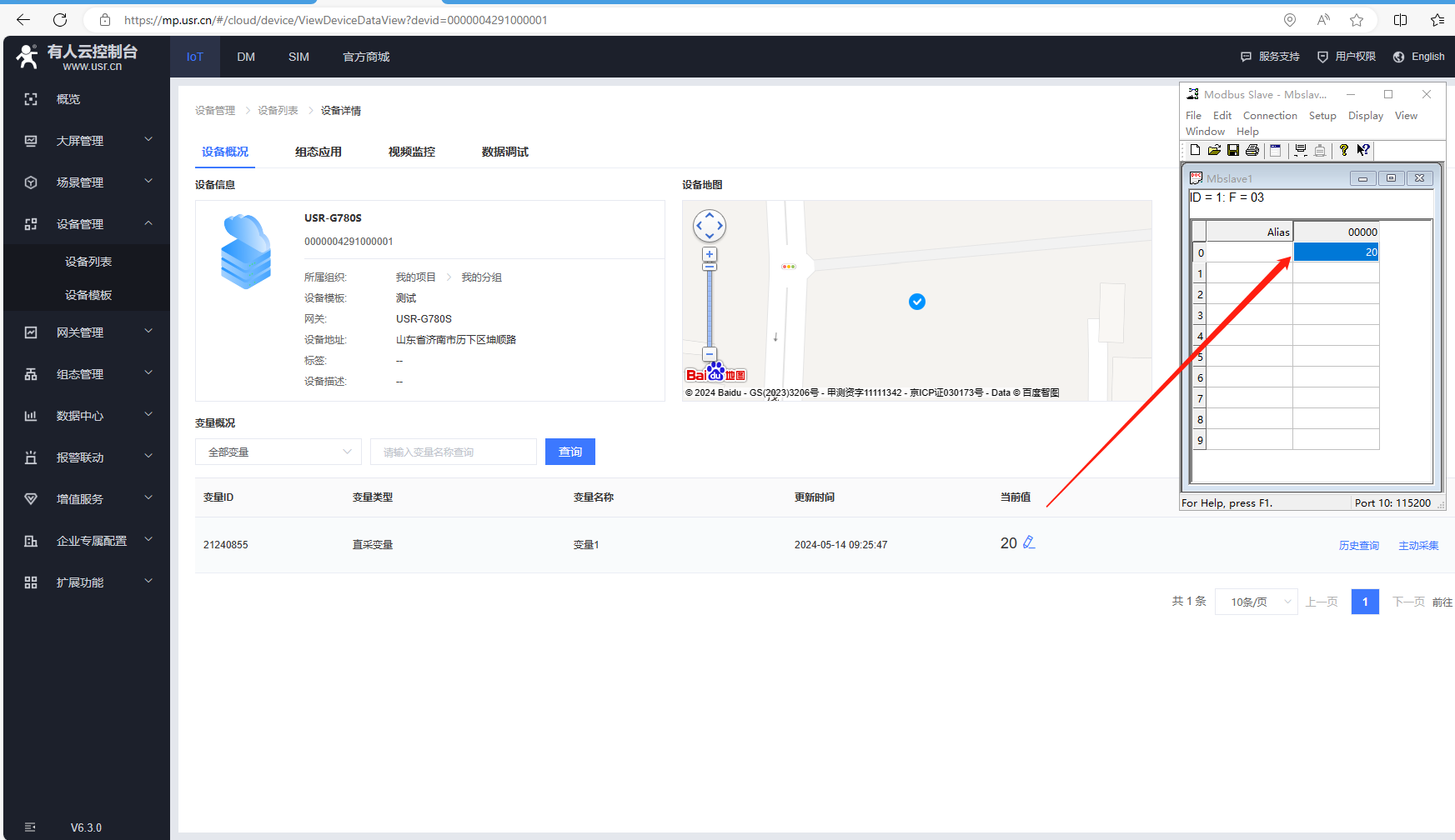

3、有人云写数据20,MODBUS slave数据变为20。

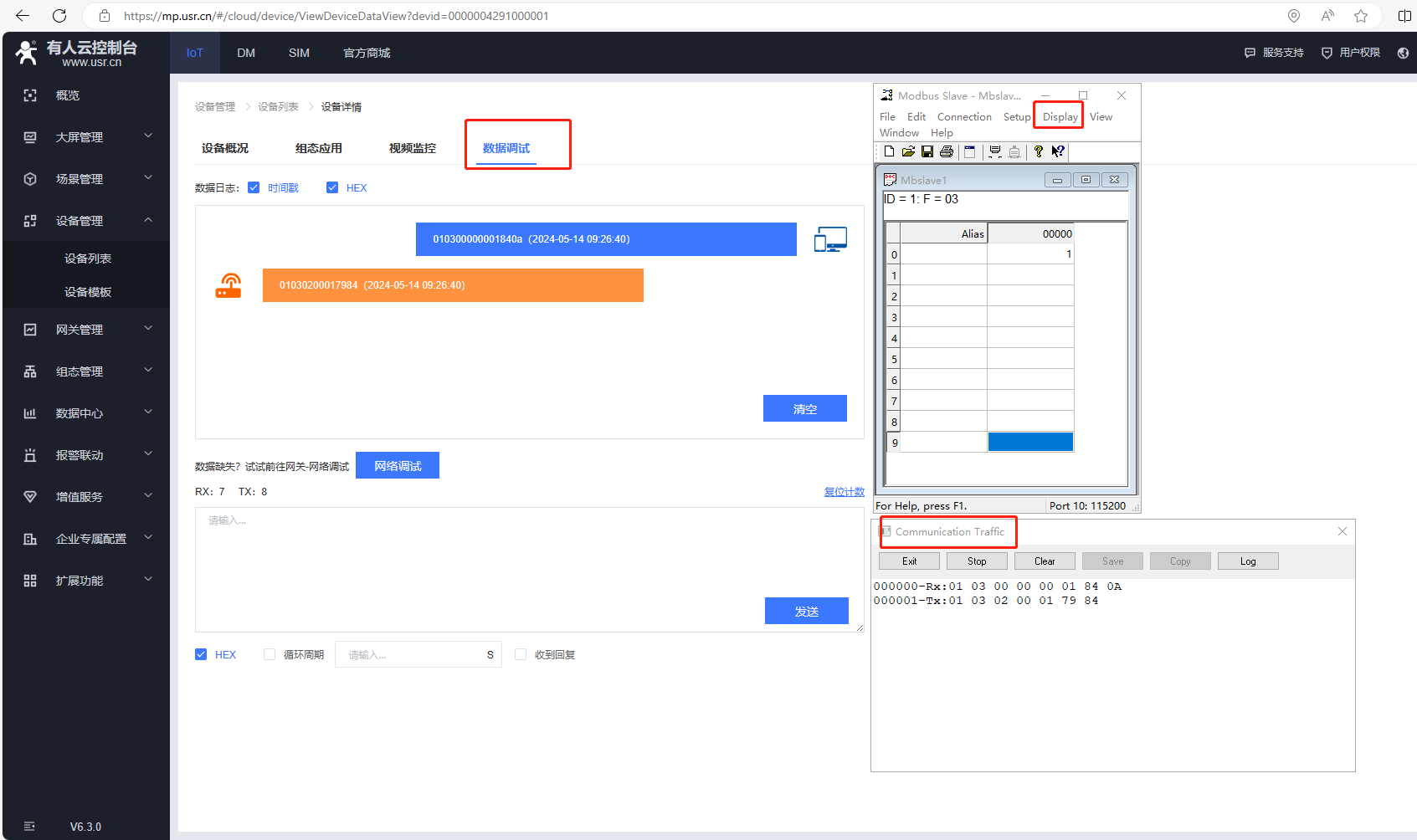

4、有人云数据调试功能
还可以利用有人云的数据调试功能,查看有人云的数据收发是否正常。

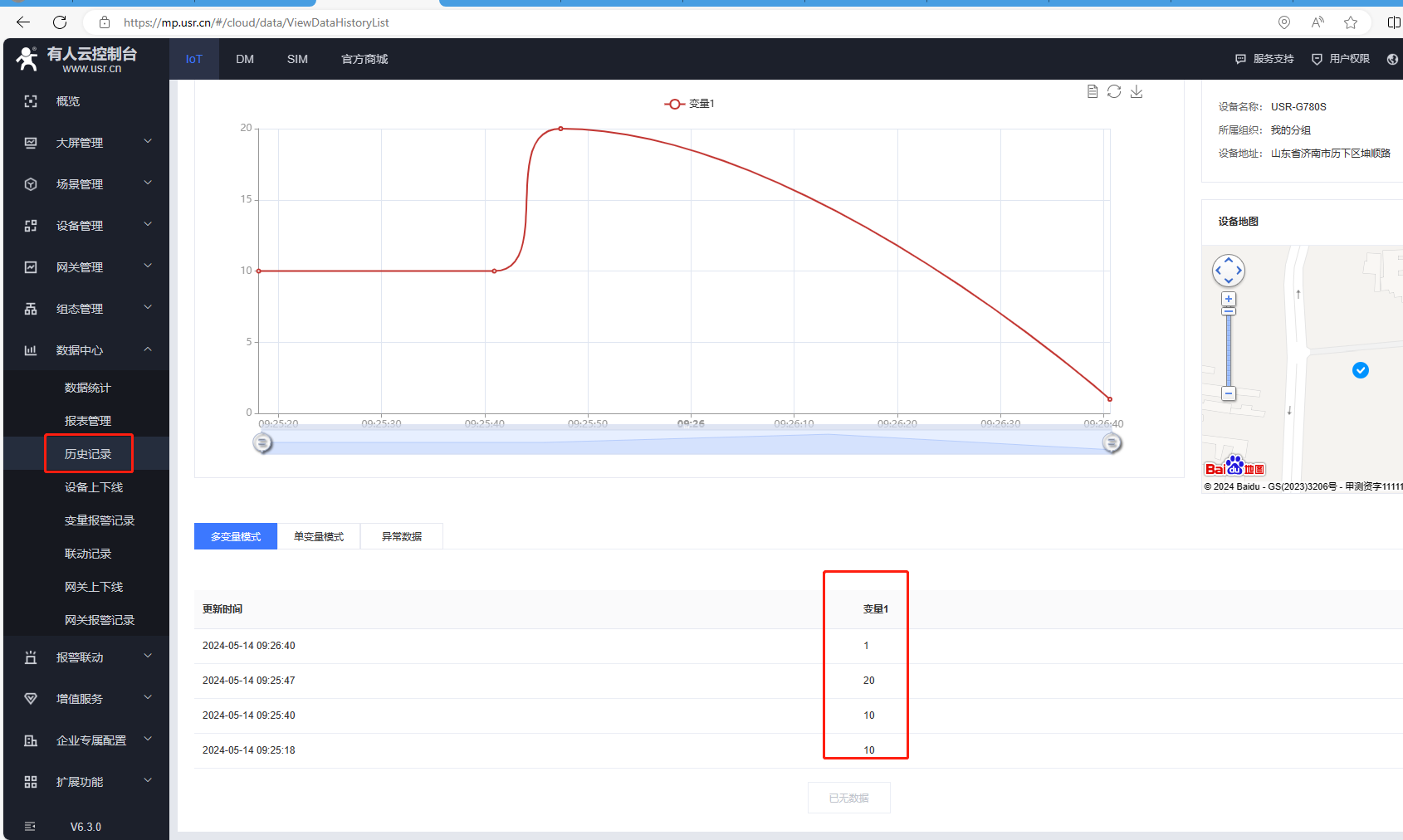

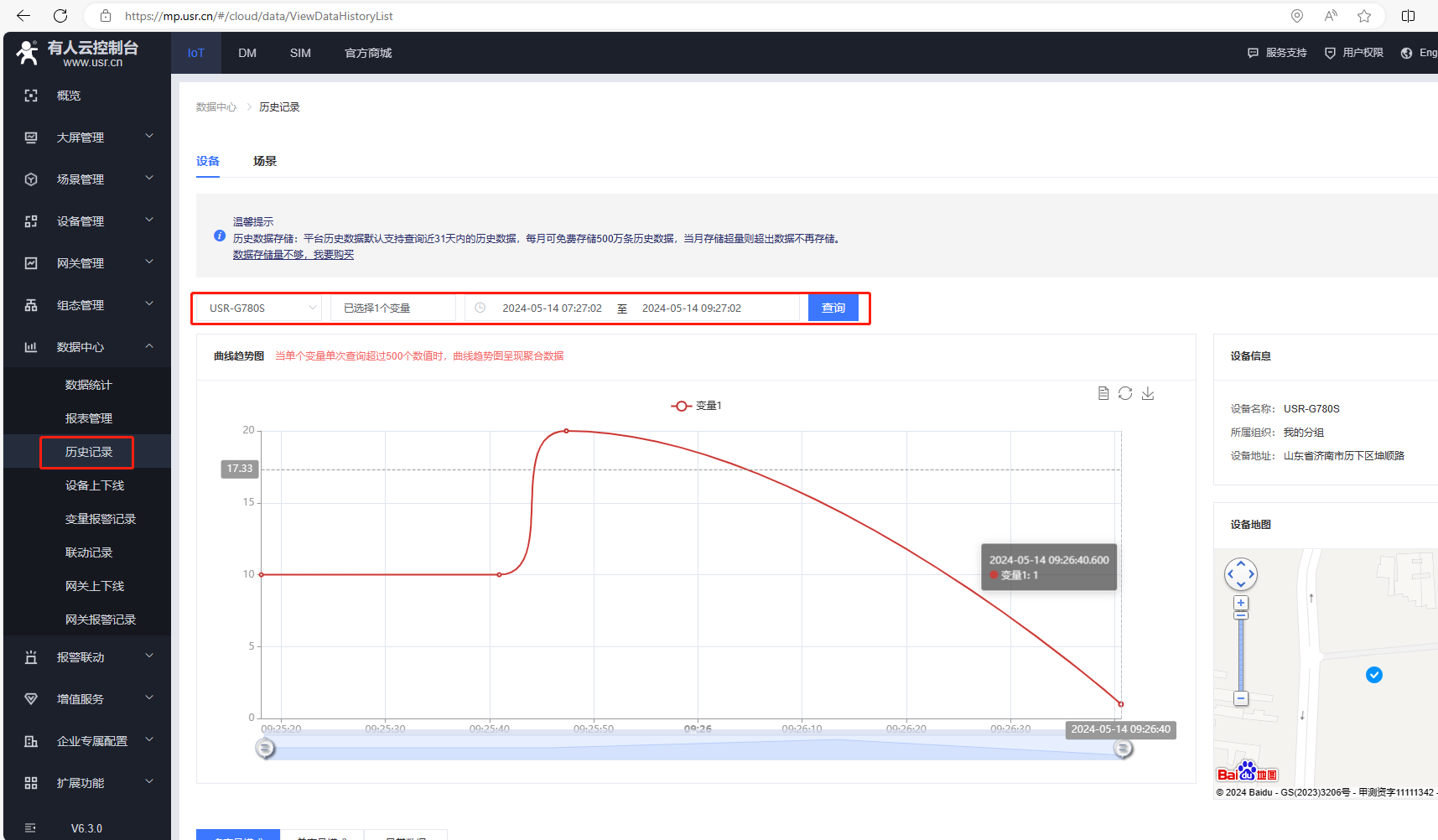

5、数据中心,历史记录查看历史曲线和历史数据
编写人:金志方 编写日期:2024-05-14
审核人:金志方 审核日期:2024-05-14
订正版本:V1.0 订正内容:初稿
