一、资料下载
WH-LTE-7S4 V2 软件设计手册官网下载链接：https://www.usr.cn/Download/560.html
WH-LTE-7S4 V2 说明书官网下载链接：https://www.usr.cn/Download/556.html
WH-LTE-7S4 V2 规格书官网下载链接：https://www.usr.cn/Download/569.html
WH-LTE-7S4 V2 硬件设计手册官网下载连接：https://www.usr.cn/Download/570.html
WH-LTE-7S4 V2 设置软件官网下载链接：https://www.usr.cn/Download/694.html
二、硬件连接
1、所需物品
WH-LTE-7S4 V2 产品 1台
USR-7X-EVK V2.2 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
SIM卡 1张
笔记本电脑 1台
2、硬件连接

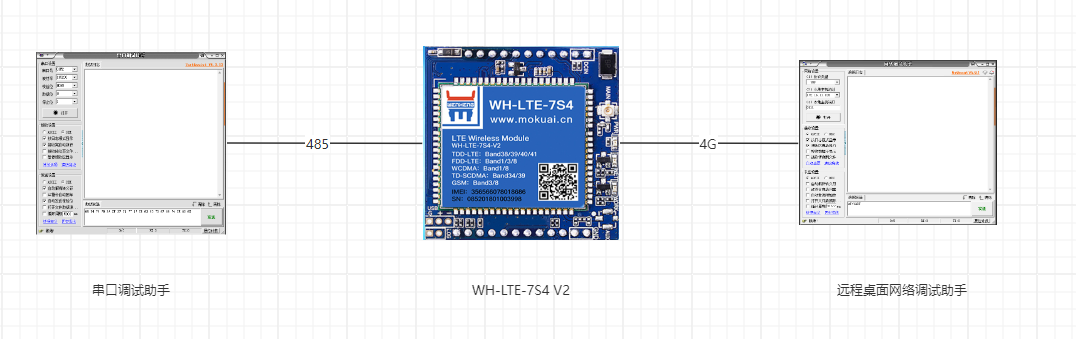

WH-LTE-7S4 V2插入SIM卡，然后模组插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口线到电脑USB口，然后EVK接12V电源适配器上电。本例使用远程桌面模拟TCP SERVER。
电脑打开设置软件。
附图 ：
三、产品参数设置
1、TCP server 环境准备

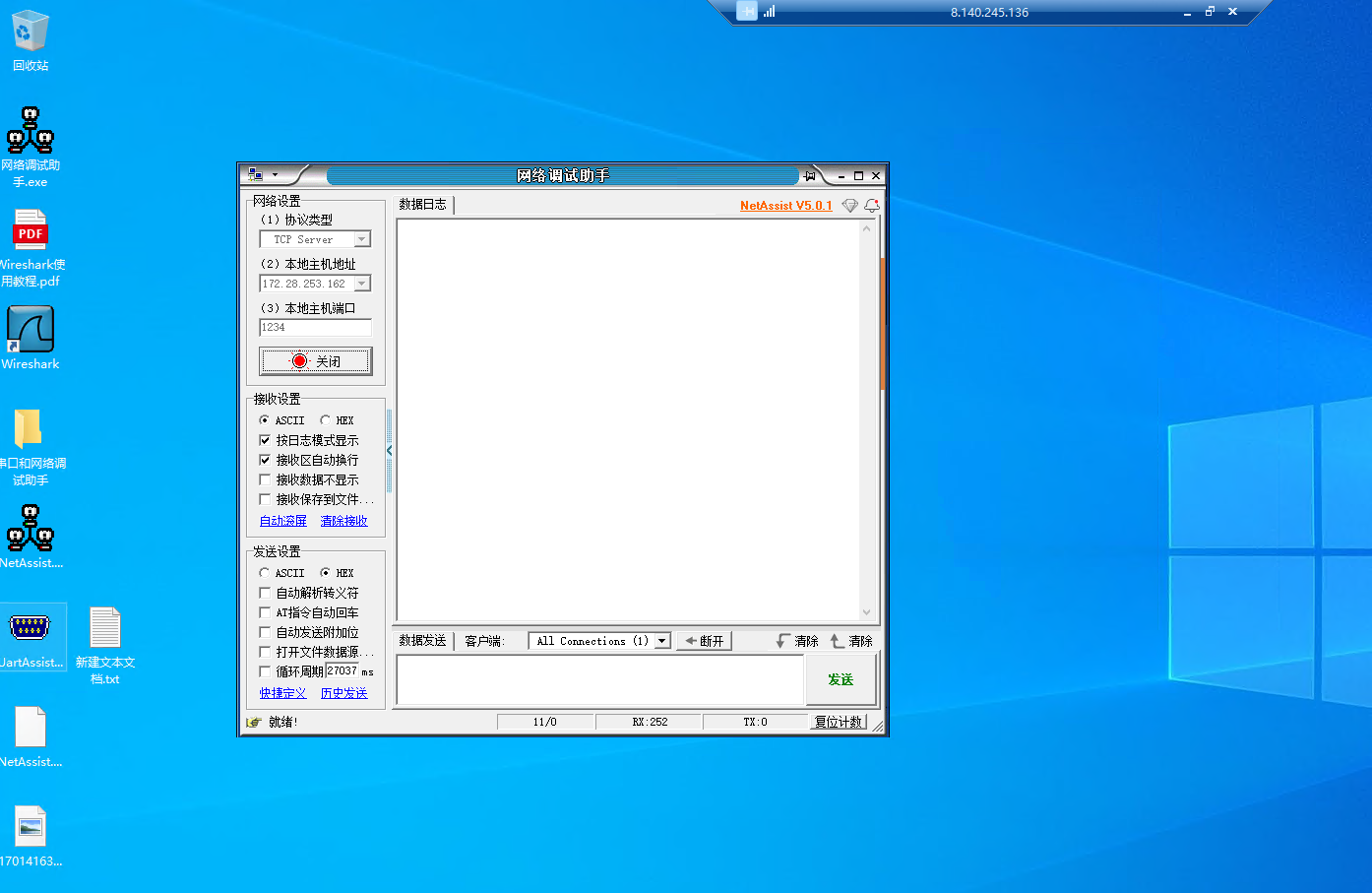

打开远程桌面，开启一个网络调试助手,模式选择TCP SERVER ，本地端口号1234，点击监听。
注意：本例使用有人远程桌面模拟TCP服务器，远程桌面不对用户开放，用户可以根据自己实际情况选择服务器。
2、WH-LTE-7S4 V2参数设置

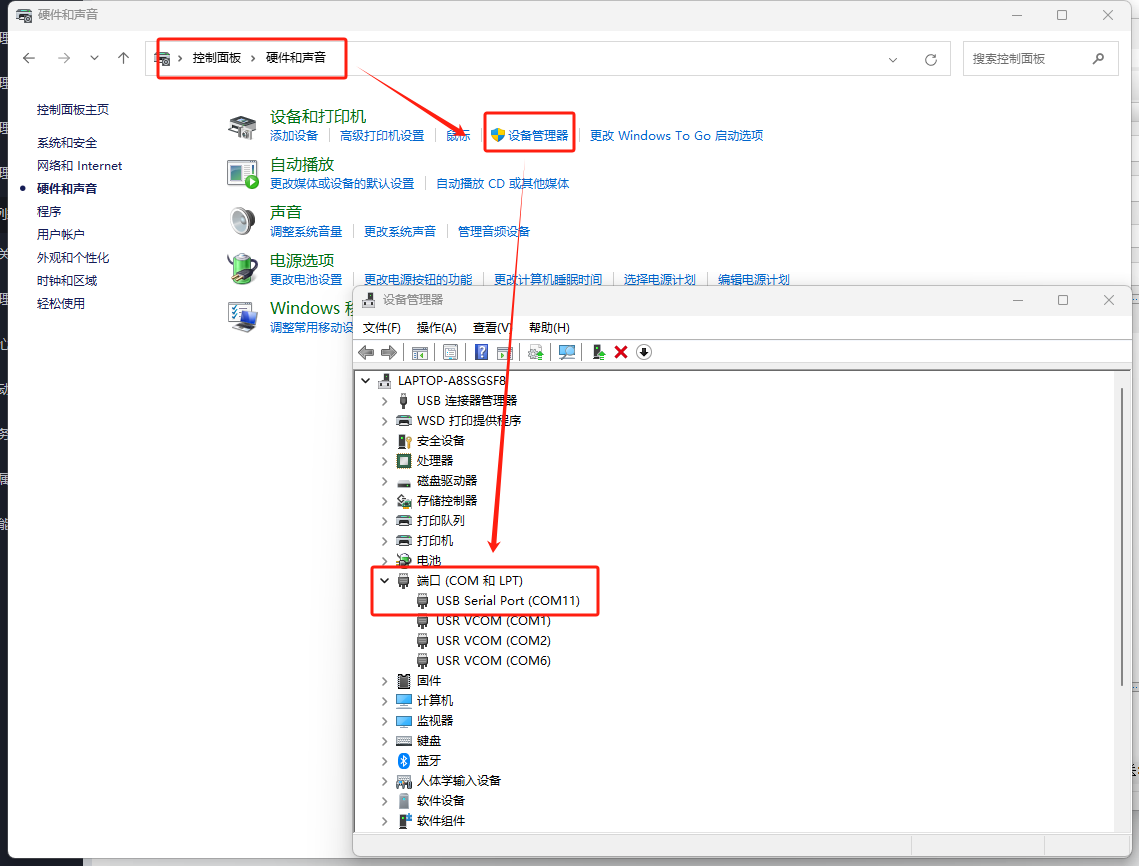

打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口

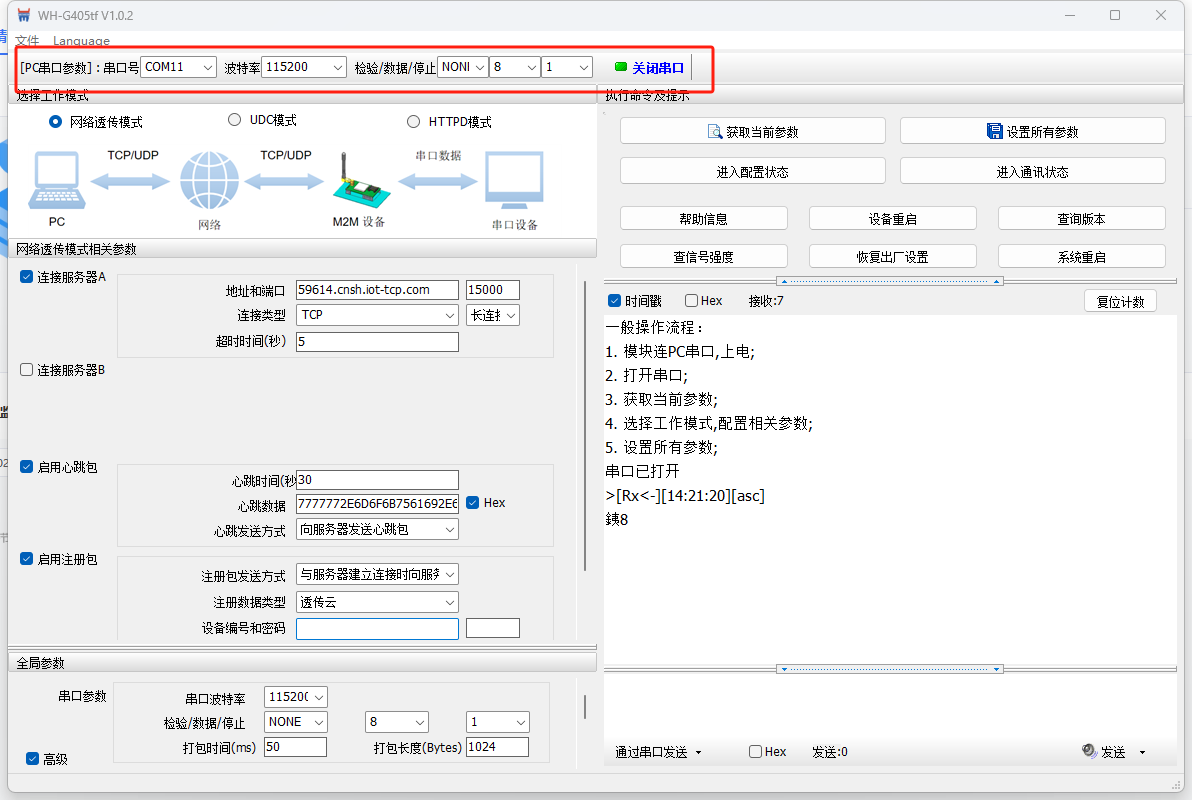

打开上位机软件，选择COM口，出厂默认115200 NONE 8 1,打开串口。

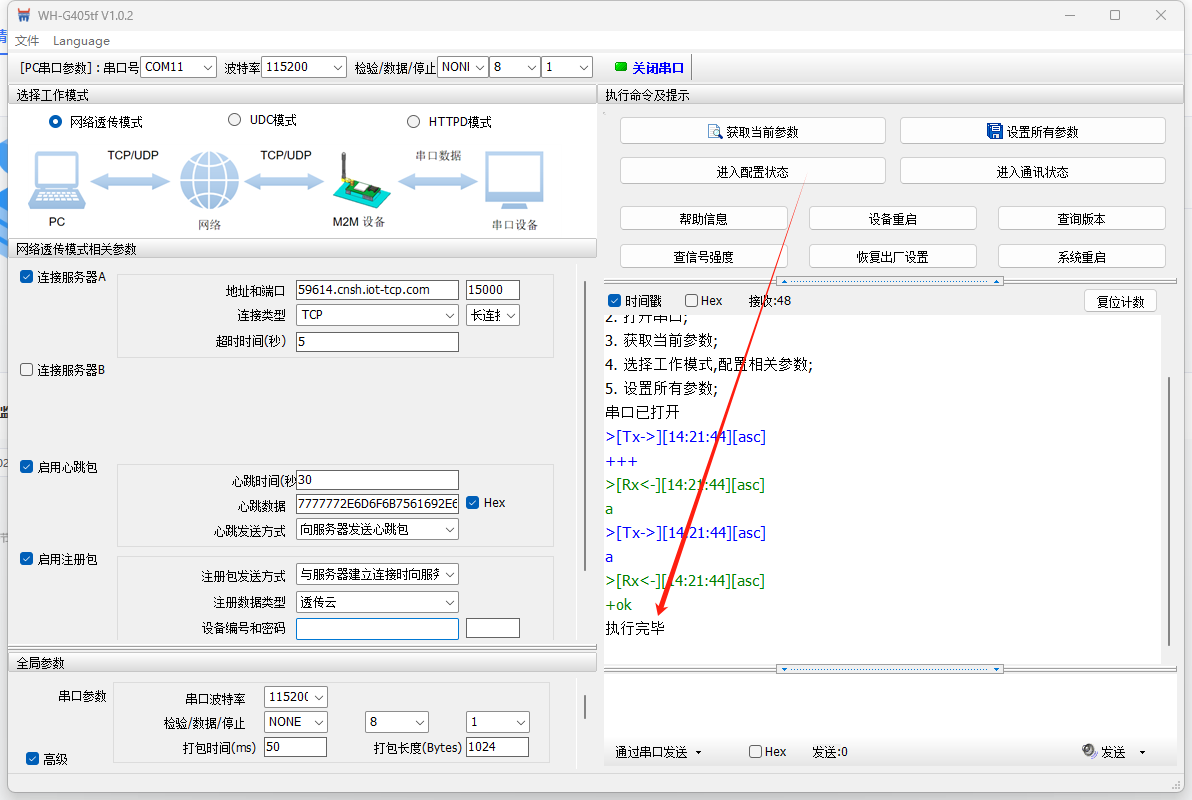

进入配置状态

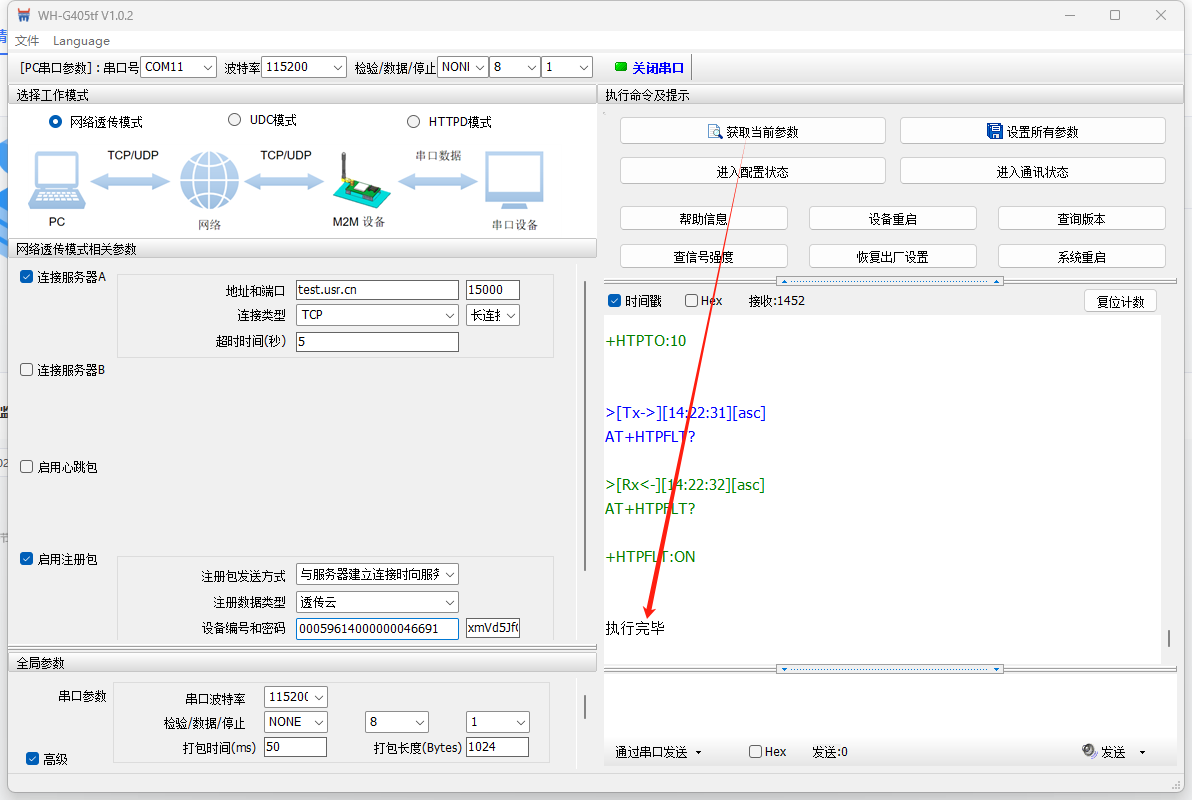

获取当前参数

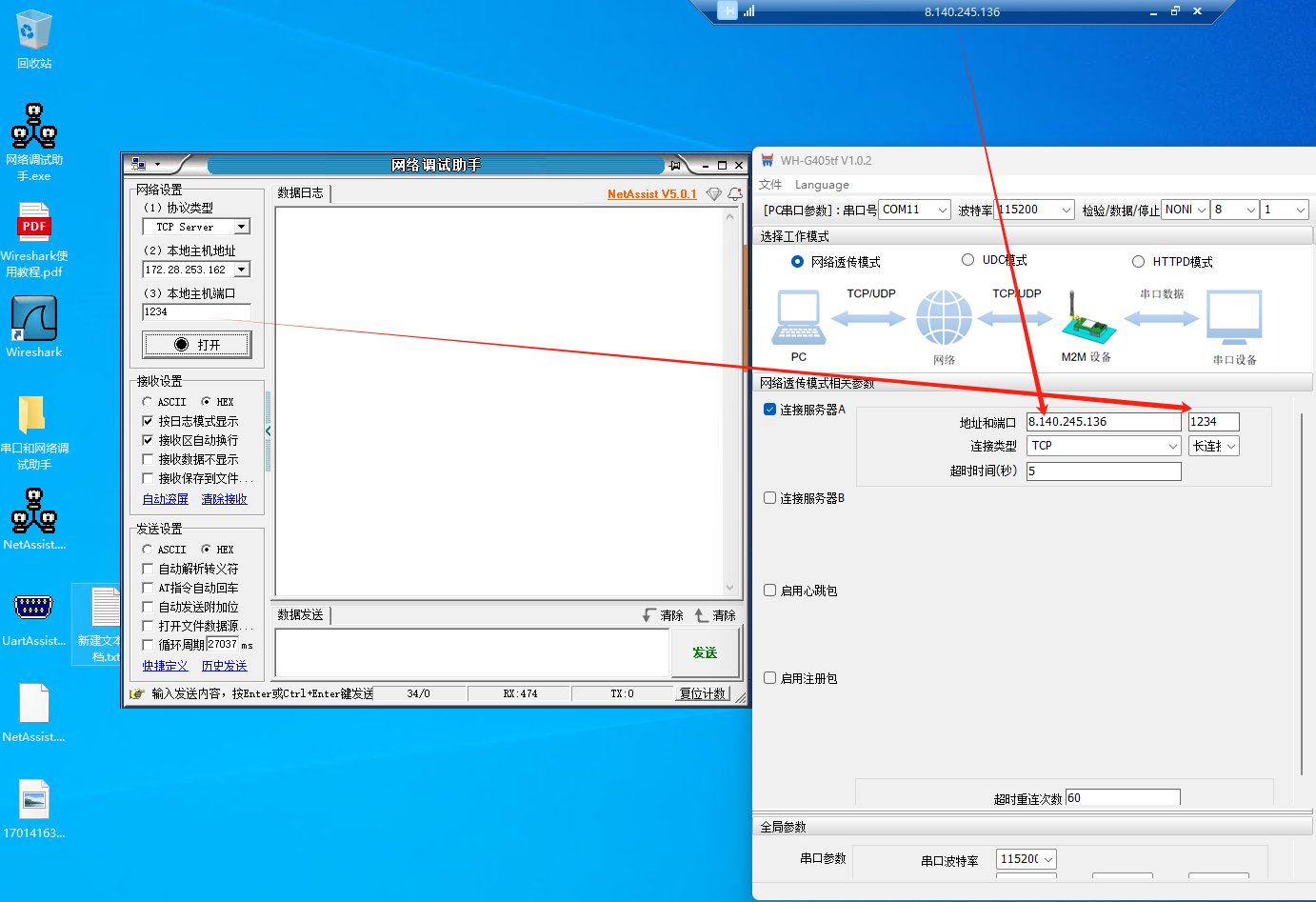

填入服务器参数：
设置所有参数

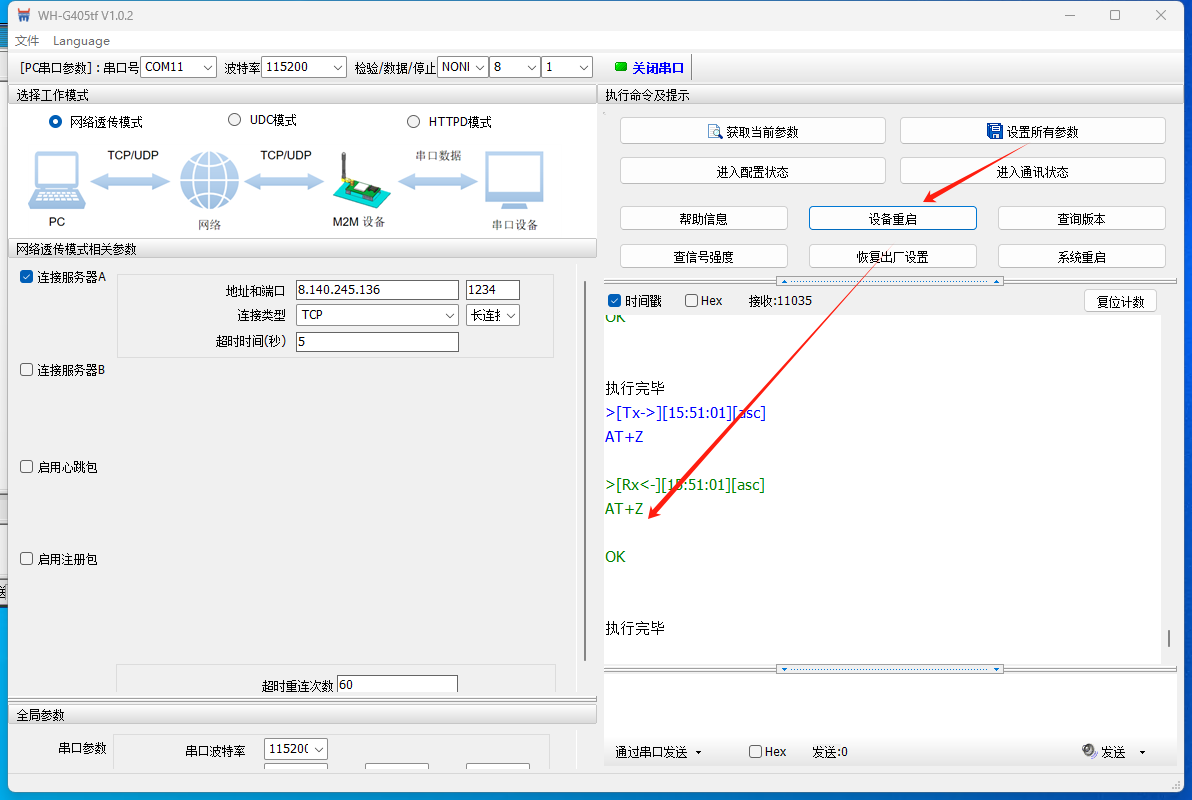

设备重启
四、功能调试
1、功能调试

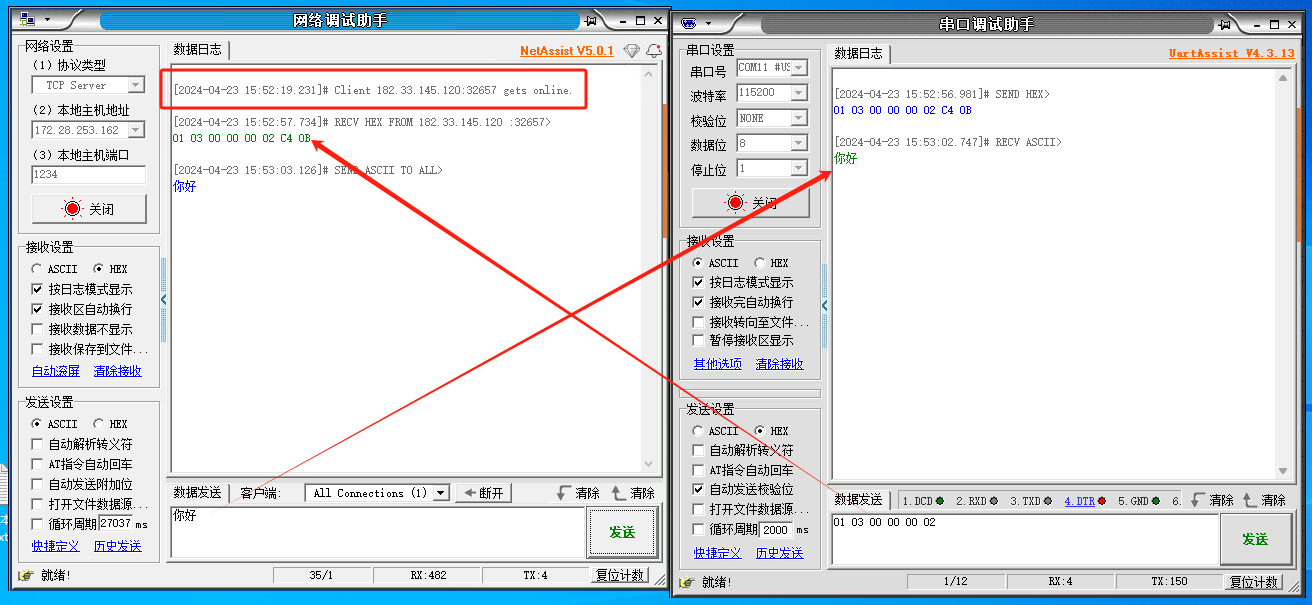

TCP SERVER端看到有设备接入，server端下发数据串口软件可以收到，串口发送数据，server端也可收到数据。
2、调试截图
编写人：尹丛欣 编写日期：2024-05-6
审核人：尹丛欣 审核日期：2024-05-13
订正版本：V1.0 订正内容：初稿
