USR-M100本地事件联动示例
一、资料下载
USR-M100 说明书官网下载链接：https://www.usr.cn/Download/1202.html
USR-M100 规格书官网下载链接：https://www.usr.cn/Download/1203.html
USR-M100 设置软件官网下载链接：https://www.usr.cn/Download/1213.html
USR-M100 调试助手软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-M100 产品 1台
12V电源适配器 1个
超五类网线 1根
笔记本电脑 1台
12V供电LED灯泡一个
杜邦线若干
2、硬件连接

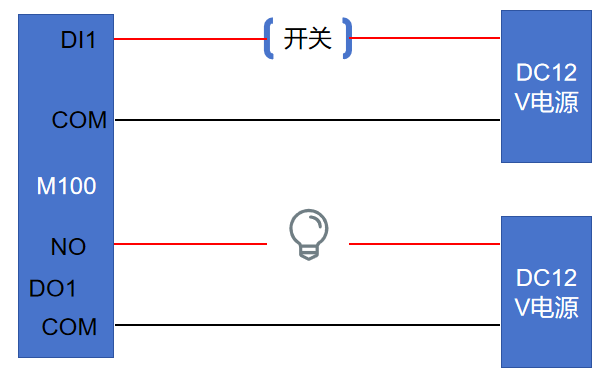

USR-M100的网口连接到电脑上，然后产品接12V电源适配器上电，DI1和DO1接线如下图所示：
三、产品参数设置
1、USR-M100参数设置

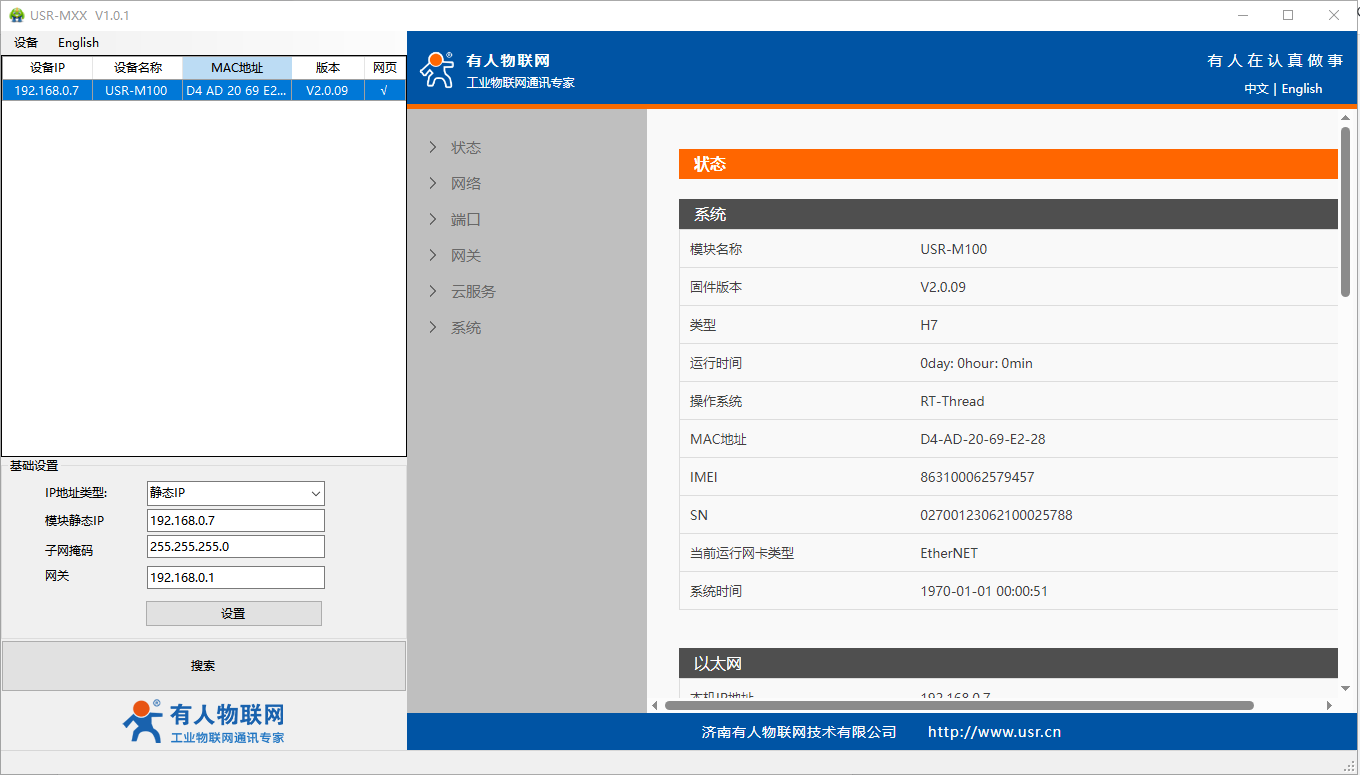

电脑打开USR-M100的设置软件，点击“搜索”按钮，搜索到设备之后，双击进入设置页面（用户名密码默认admin）

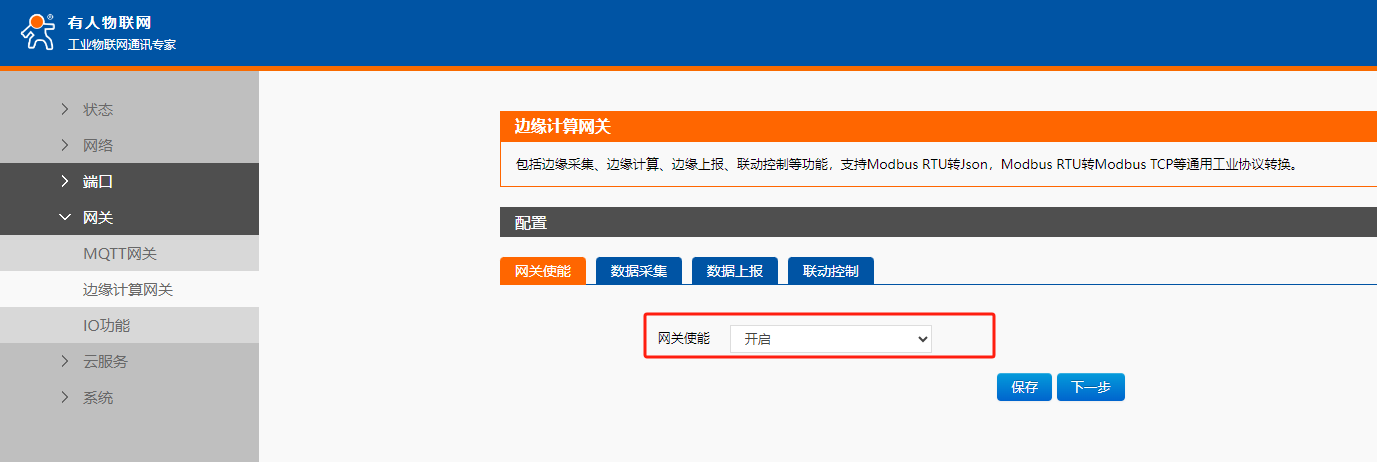

网关--边缘计算网关，网关使能选择“开启”，然后点击“下一步”；

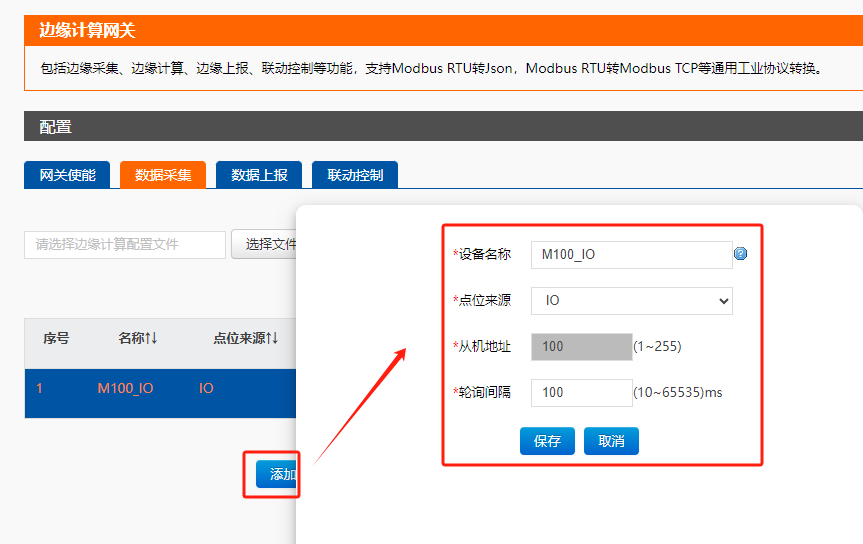

点击“添加从机”，点位来源选择“IO”，然后点击“保存”；

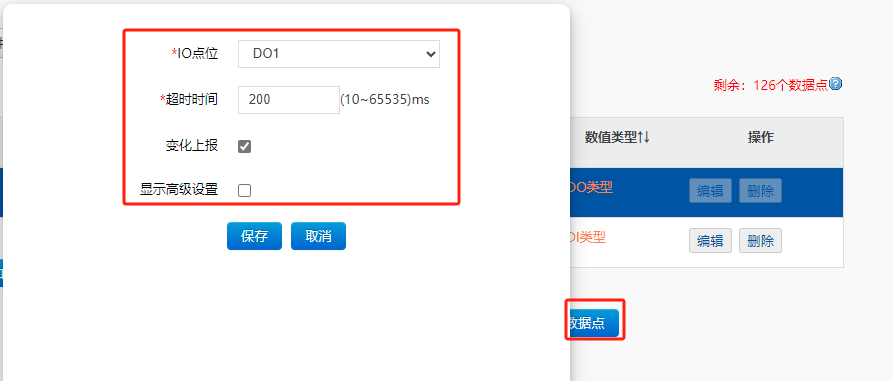

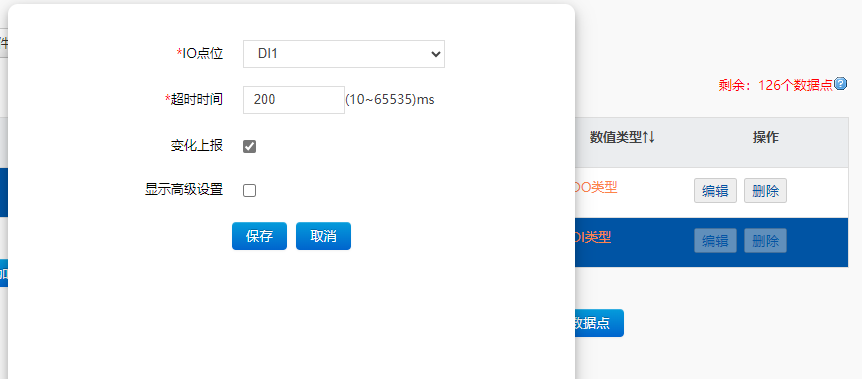

点击“添加数据点”，IO点位选择“DO1”，勾选变化上报，然后点击保存；
如上相同步骤操作，再添加一个点位“DI1”；
如上数据点都添加完毕后，点击“下一步”；

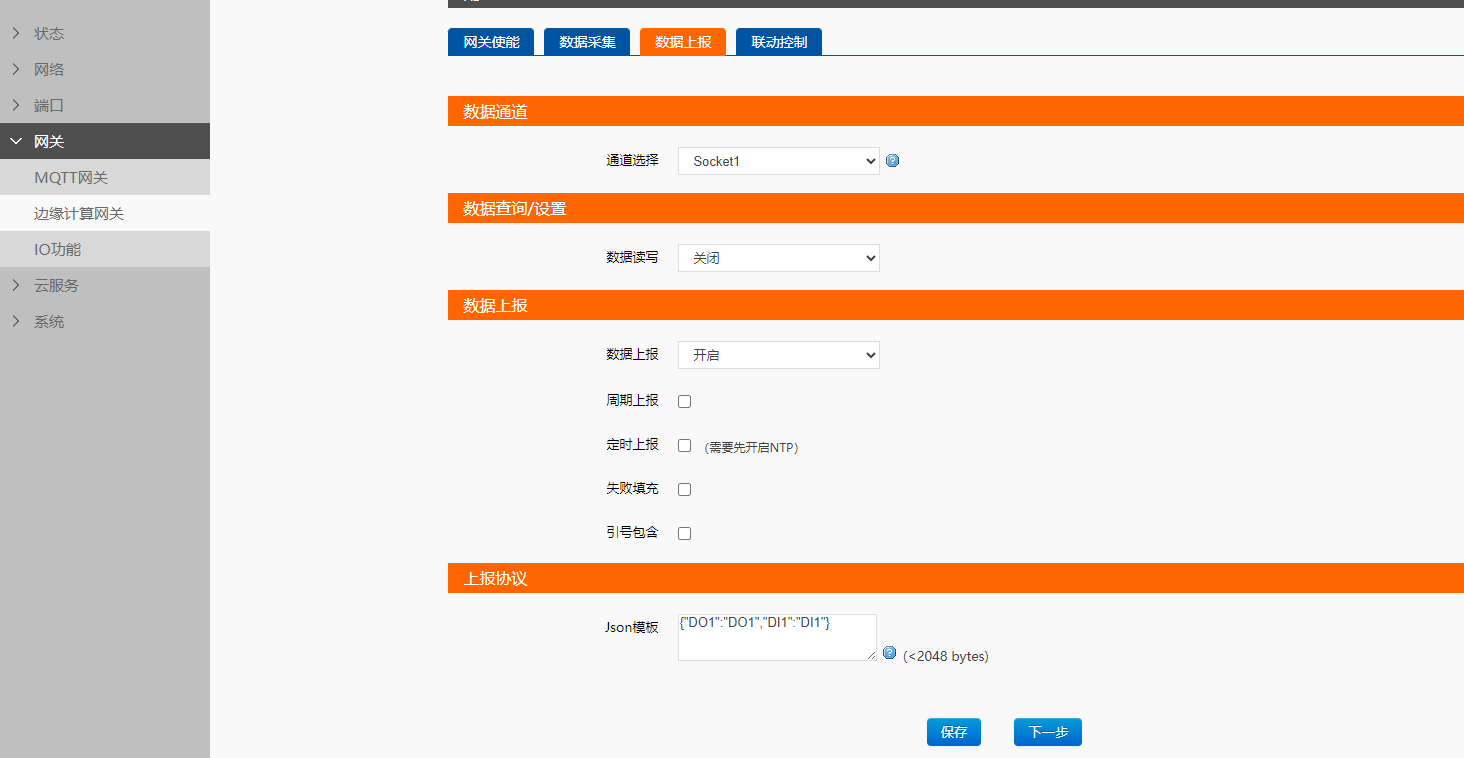

通道选择“Socket1”，数据读写选择“关闭”，数据上报选择“开启”，json模板配置内容：{"DO1":"DO1","DI1":"DI1"}
如下图配置，配置完毕后点击“下一步”；

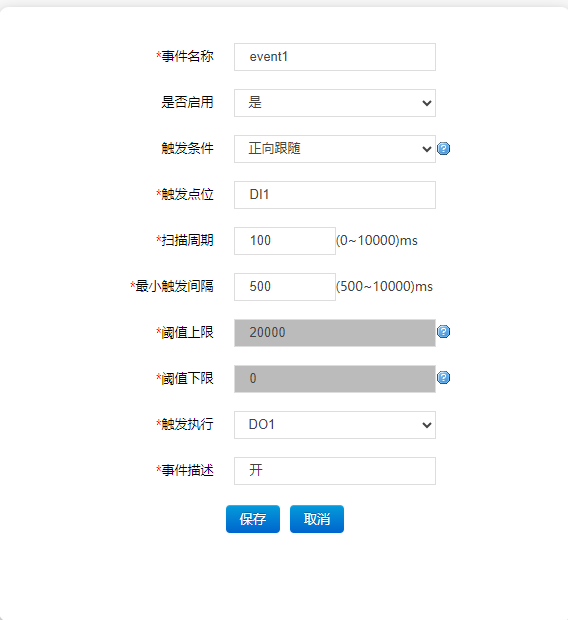

点击“添加事件”：
事件名称：自定义，本次保持默认；
触发条件：选择“正向跟随”；
触发点位：DI1；
扫描周期：100ms，保持默认；
最小触发间隔：500ms，保持默认；
触发执行：选择DO1；
事件描述：自定义，本次配置“开”；配置完毕后点击“保存&应用”，然后点击“继续配置”；

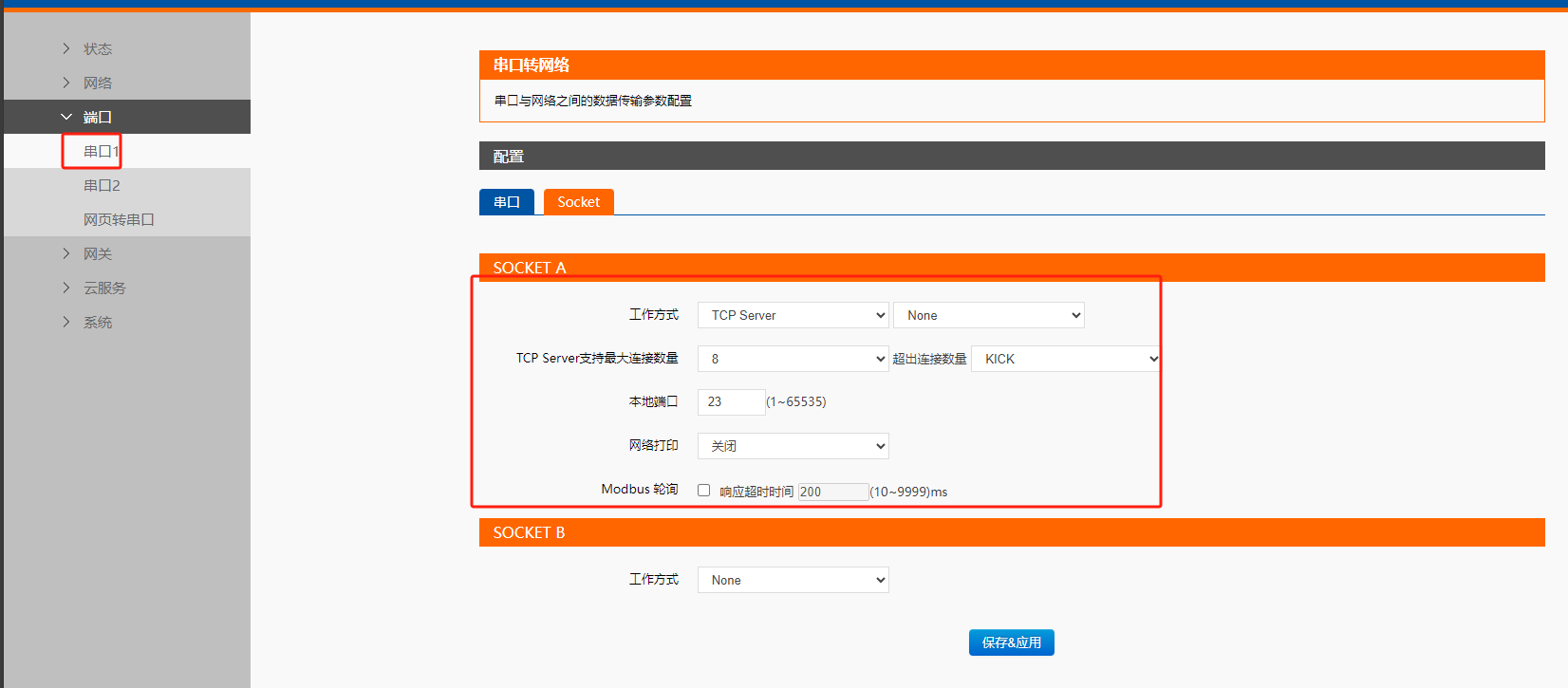

点击“端口”--“串口1”，socket页面socketA配置本次示例保持出厂默认即可，如下图所示：
配置完毕后点击“保存&应用”，然后点击“重新启动”。
2、其他软件参数设置

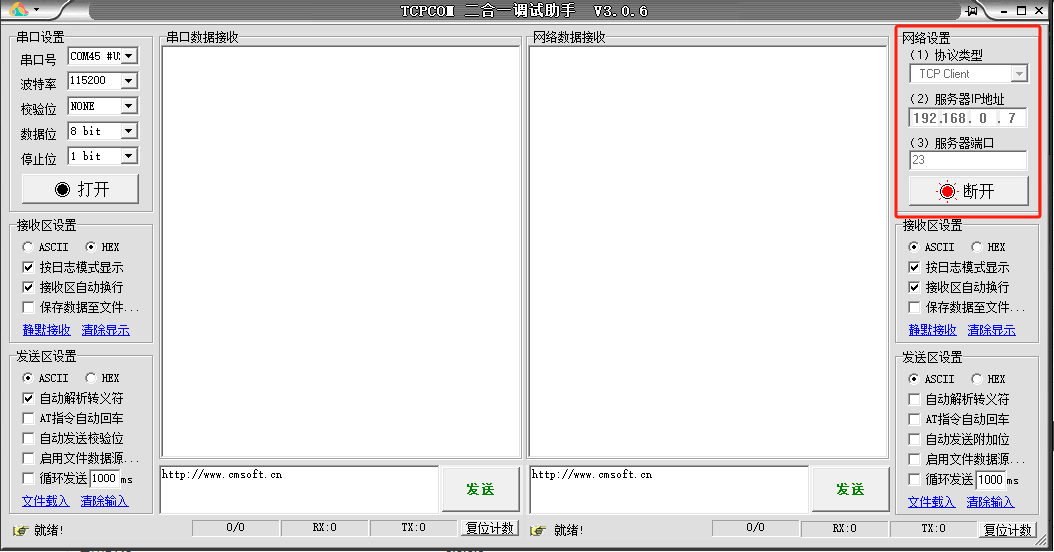

打开“网络_串口调试助手”软件，“网络设置”部分参数如下图所示，然后点击“连接”。
四、功能调试
1、功能调试
操作DI1线路上的开关，观察DO1线路上的设备通断电情况，以及服务器上数据接收情况，会发现：当DI1开关闭合时，DO1灯泡亮起，M100设备上的 DI1和DO1指示灯也亮起；
DI1开关断开时，DO1灯泡熄灭，M100设备上的 DI1和DO1指示灯也熄灭；
如上DI和DO动作时，服务器上能够收到M100上报的IO点位值信息。

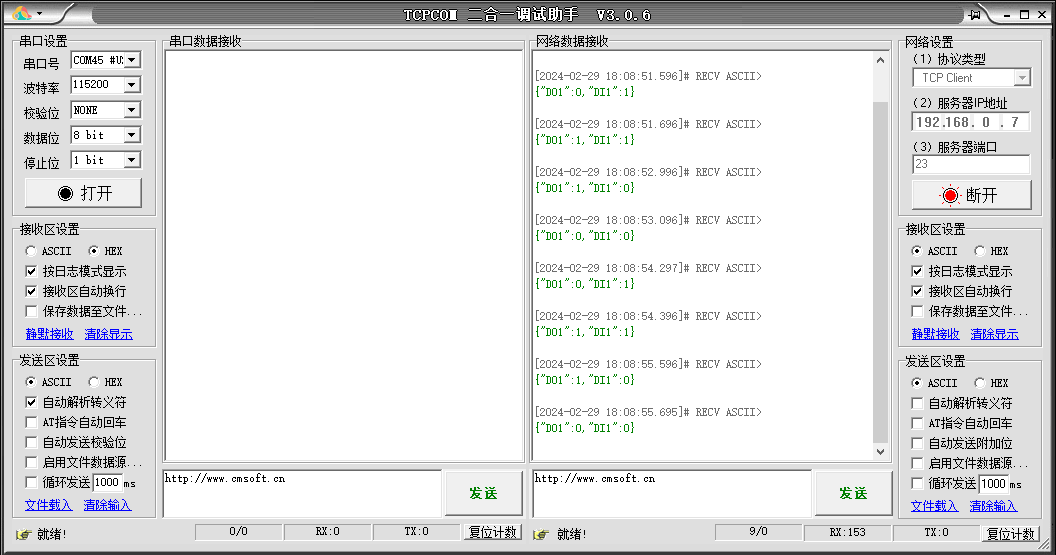

2、调试截图
编写人：马玲玉 编写日期：2024-02-23
审核人：金志方 审核日期：2024-03-05
订正版本：V1.0 订正内容：初稿
-20240625115241.png)
