WH-GM5本地升级固件示例
一、资料下载
1、WH-GM5资料包官网下载链接:https://www.usr.cn/Product/292.html
2、WH-GM5 设置软件官网下载链接:https://www.usr.cn/Download/939.html
3、WH-GM5 其他资料官网下载链接:https://www.usr.cn/Download/1122.html
二、硬件连接
1、所需物品
WH-GM5 产品 1台
12V电源适配器 1个
USB调试线 1条
笔记本电脑 1台
GM5-EVK 1台
2、硬件连接
在GM5的EVK底板接DC12V电源适配器供电,EVK-USB口使用调试线接电脑USB口
上电。
三、升级参数设置
1、WH-LTE7S1参数设置

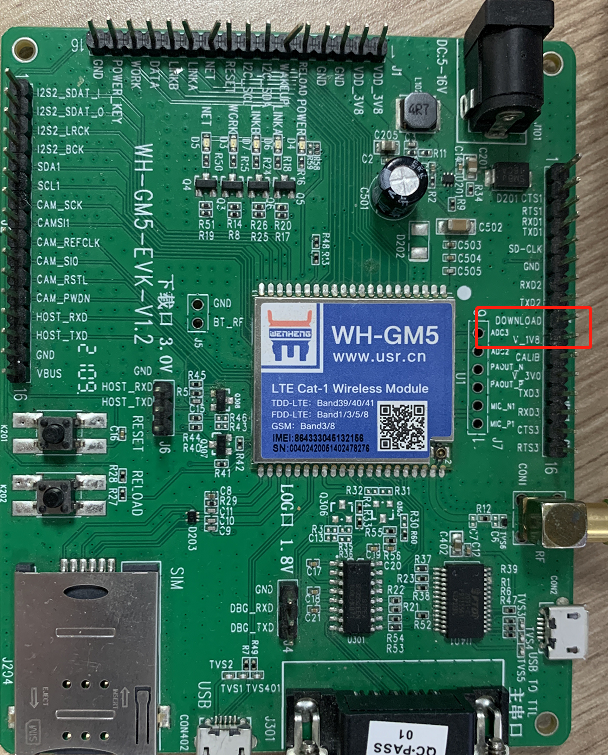

EVK 上电,镊子或者其他工具短接 DOWNLOAD、V_1V8引脚,EVK上 USB 口连接 USB 线到电脑,重启EVK。如图:

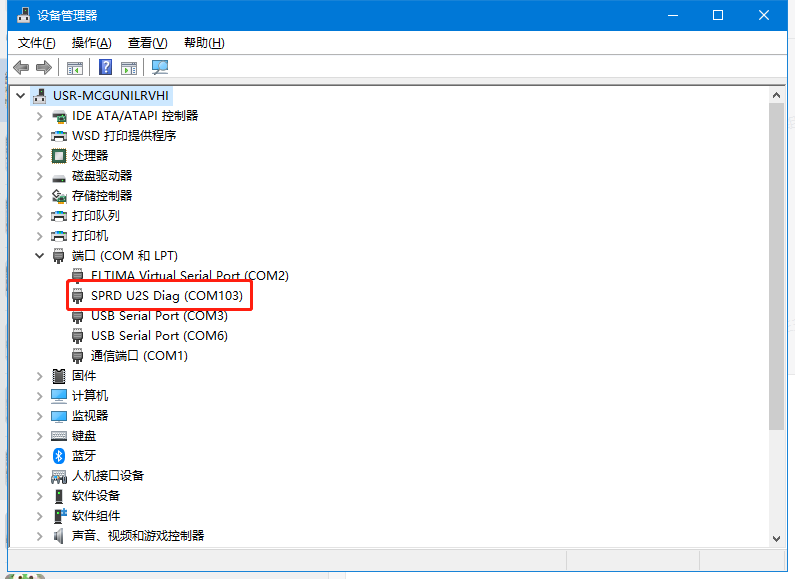

2、在设备管理器中可以看到出现下载端口,如图:

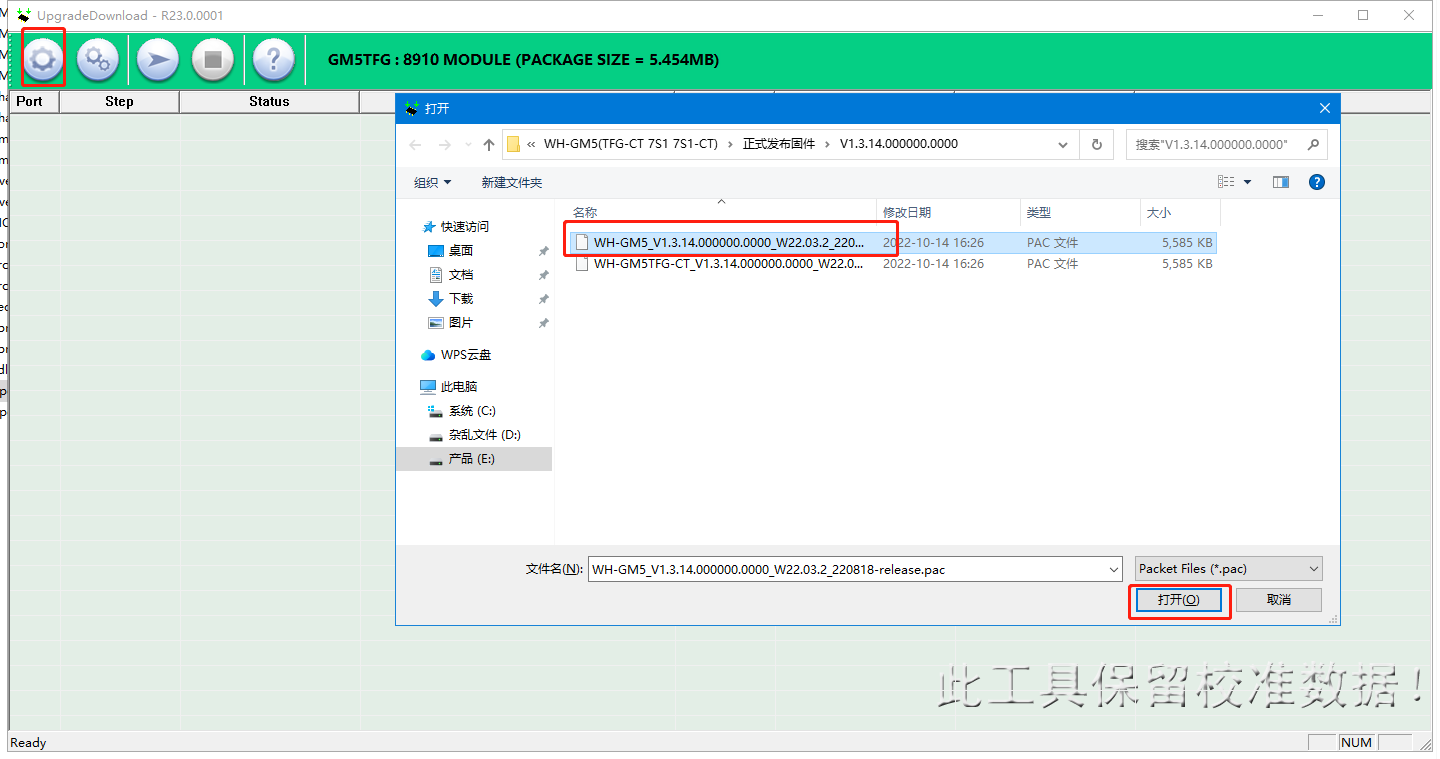

3、打开WH-GM5驱动下载软件,选择需要升级的固件路径

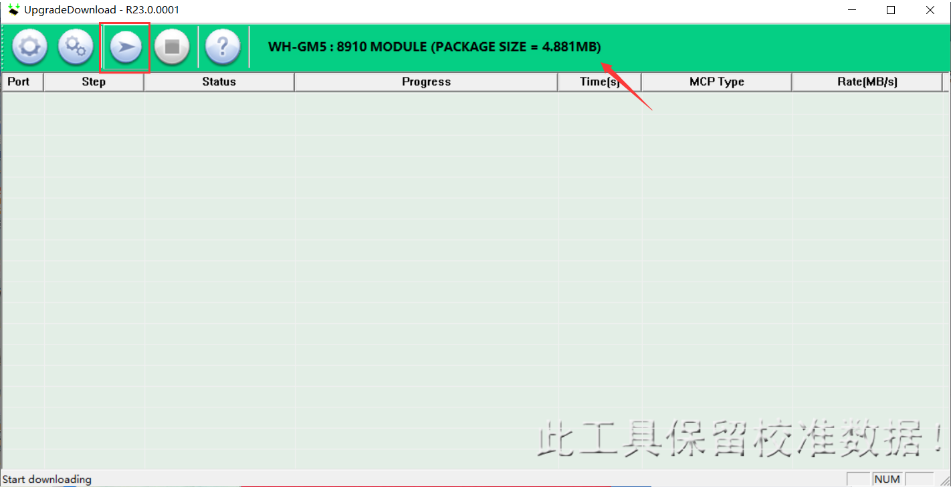

4、点击第三个图标开始升级固件

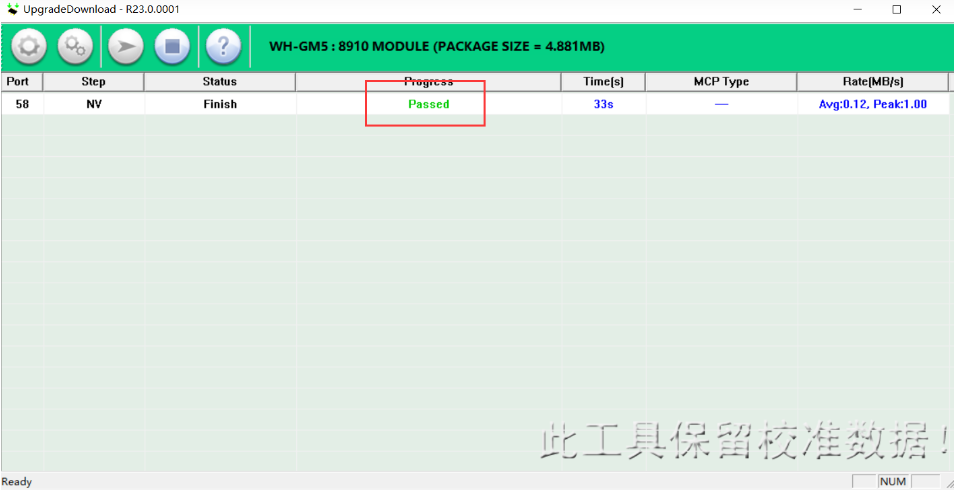

5、驱动下载软件中提示passed升级成功

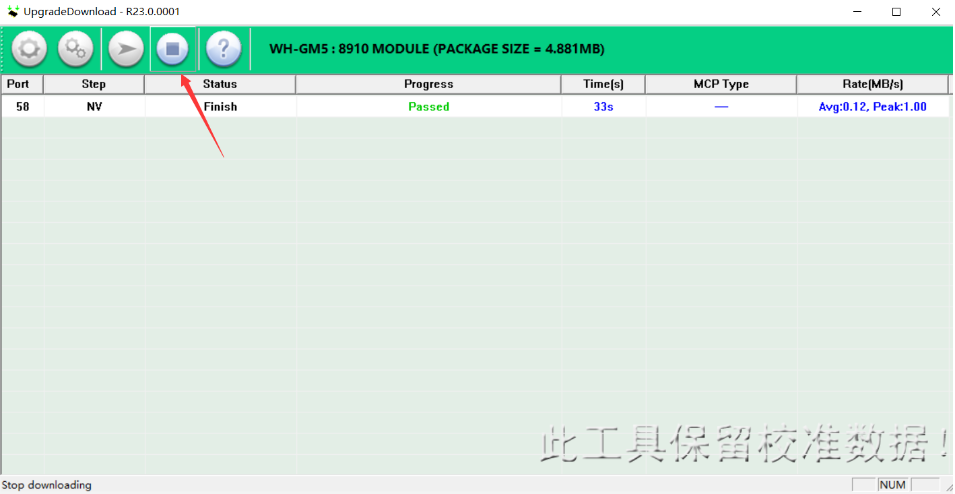

6、点击驱动下载软件暂停图标关闭软件即可使用
编写人:刘琰伟 编写日期:2024-02-19
审核人:金志方 审核日期:2024-02-20
订正版本:V1.0 订正内容:初稿
