USR-DR154扫码配置实现MQTT通信示例

一、资料下载
USR-DR15x说明书：https://www.usr.cn/Download/982.html

USR-DR15x规格书：https://www.usr.cn/Download/983.html

USR-DR15x设置软件（旧）：https://www.usr.cn/Download/1050.html

USR-DR15x设置软件（新）：https://www.usr.cn/Download/826.html

串口调试助手：https://www.usr.cn/Download/27.html

二、硬件连接

1、USR-DR154产品 数量1个

2、电源适配器 12V 数量1个

3、电脑数量1台

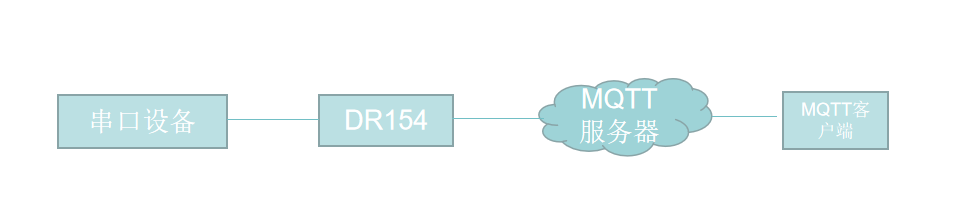

连接框图

说明：本案例中，串口设备用电脑端的Modbus Slave软件模拟串口从机测试。

三、产品配置参数

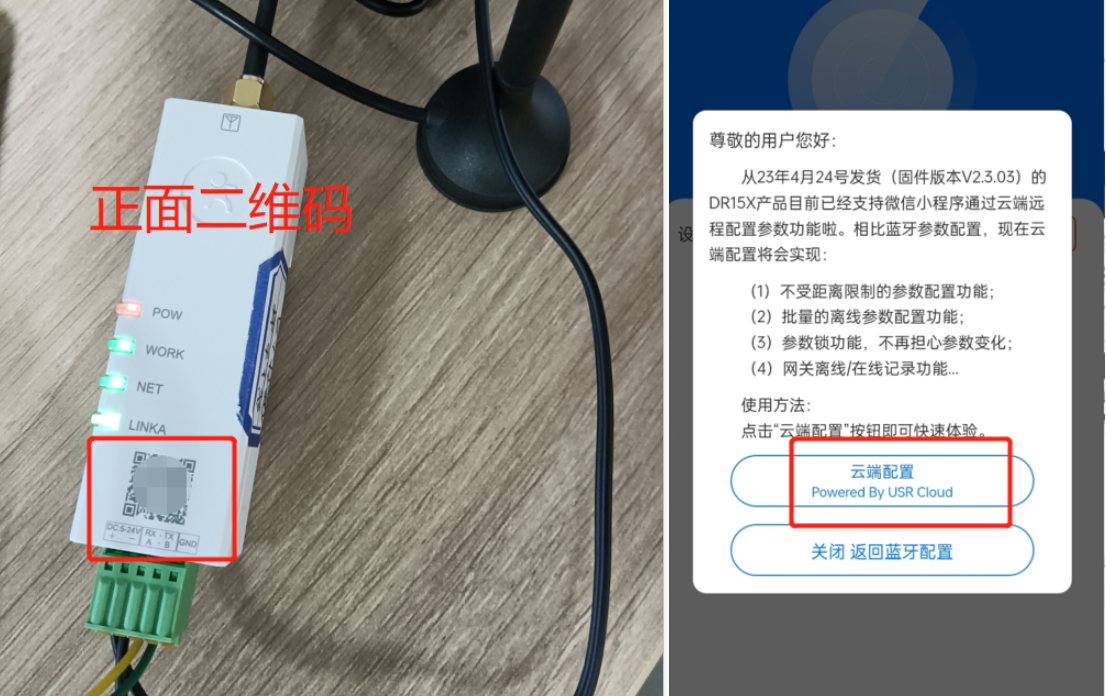

1、打开微信扫一扫DR154正面二维码，并点击“云端配置”。（打开手机蓝牙功能）

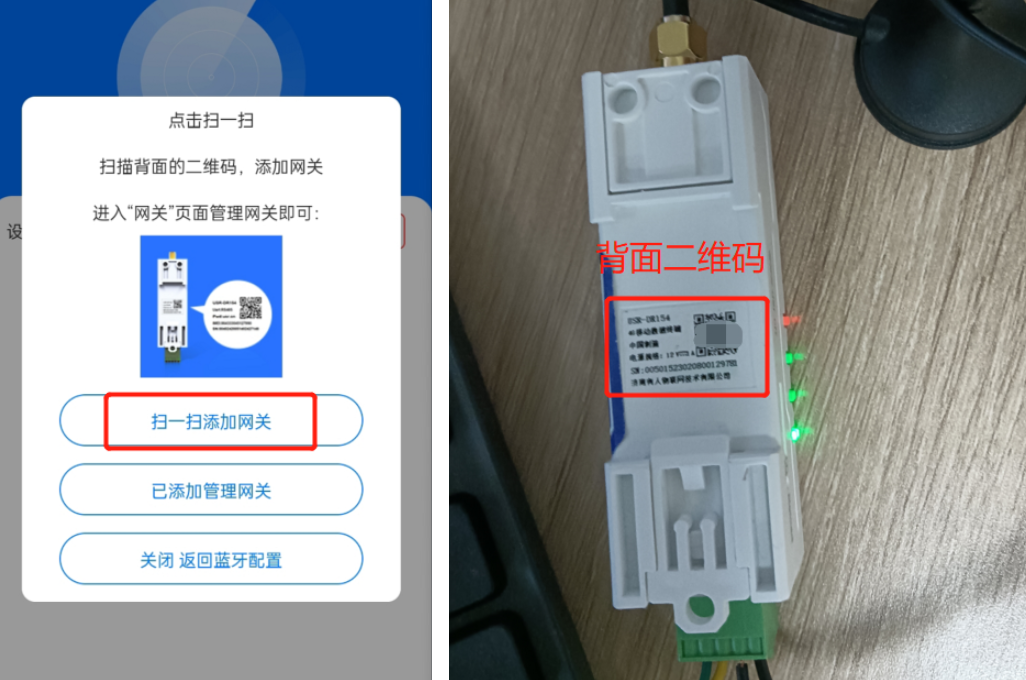

2、点击“扫一扫添加网关”，扫一扫DR154背面二维码。

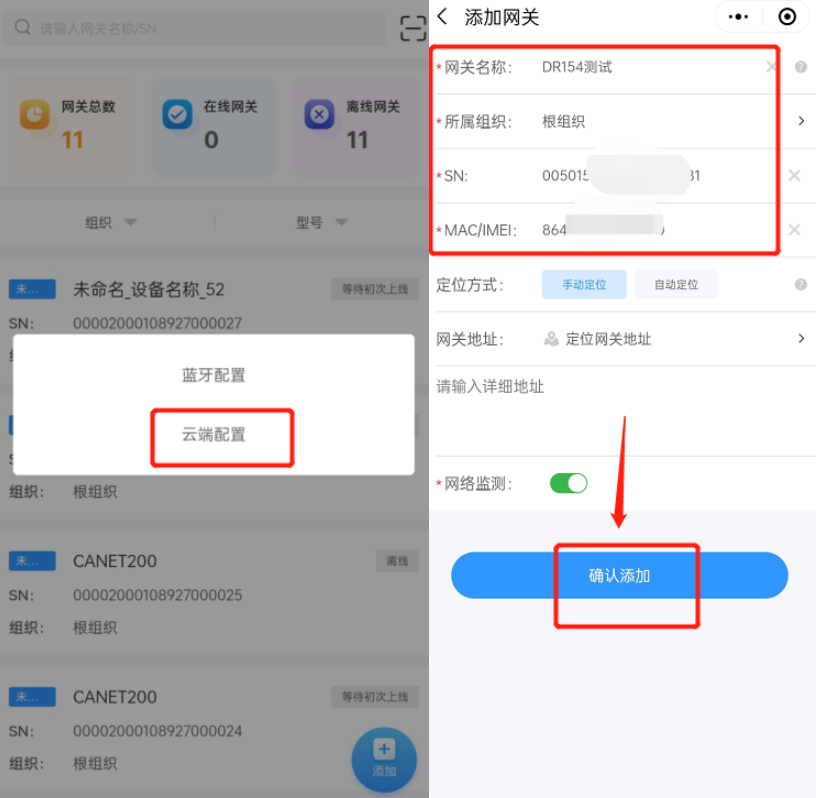

3、然后点击“云端配置”并添加网关，注意不要开启数据透传。

4、设备供电正常之后，显示在线。

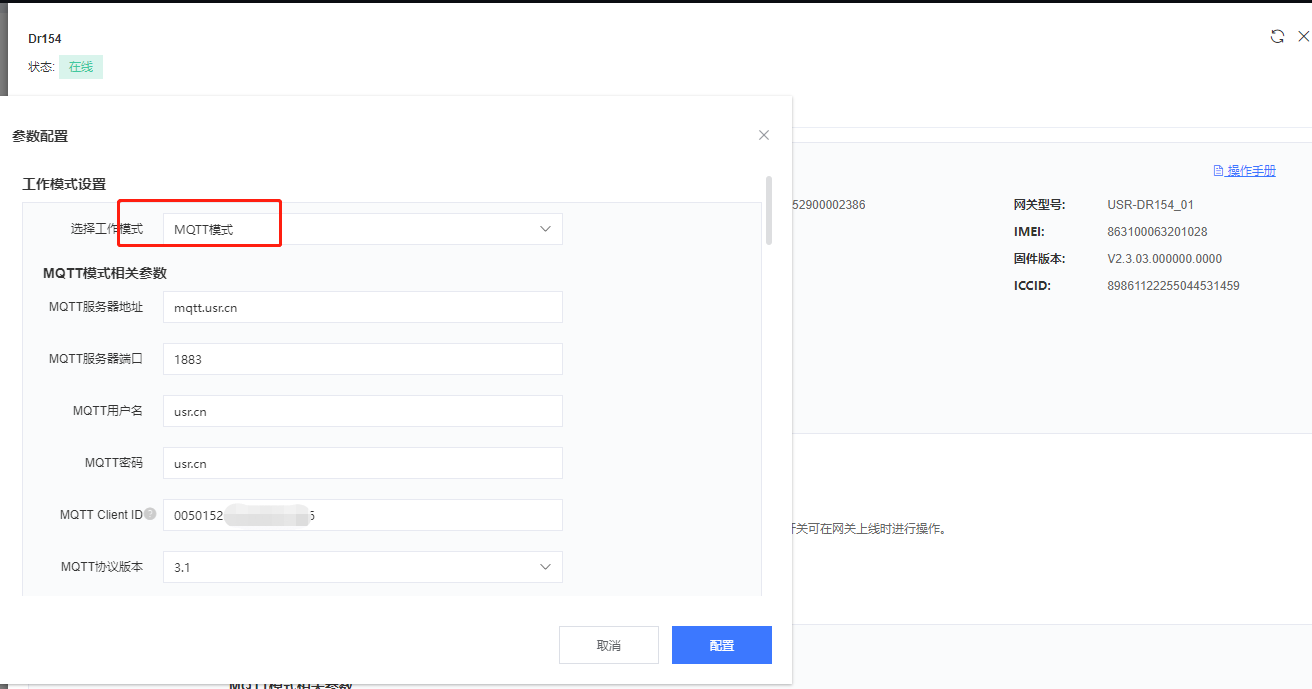

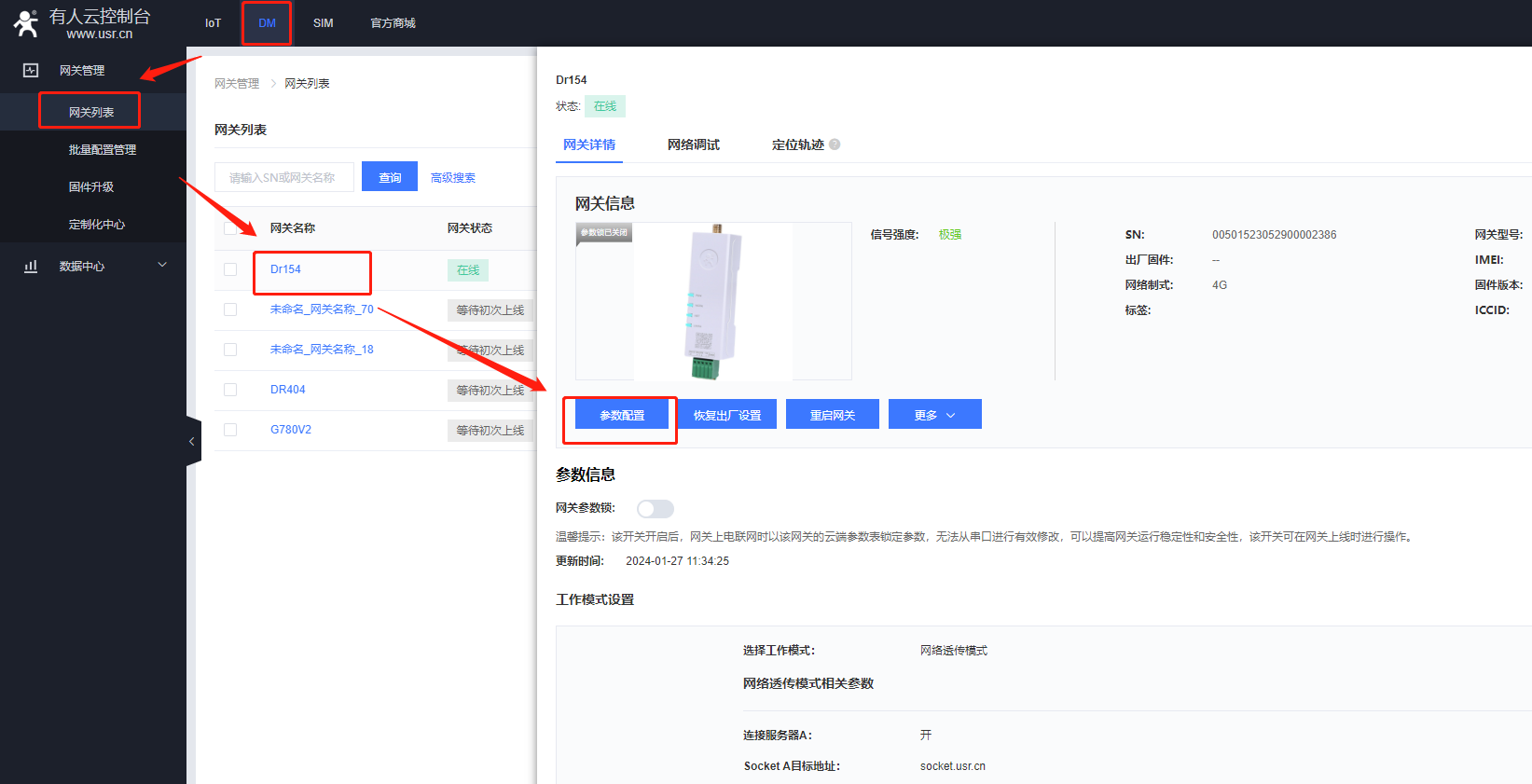

5、有人云登录账号密码，云端DM平台配置参数。

本案例中使用我司测试服务器

MQTT默认服务器：mqtt.usr.cn 端口：1883

MQTT默认账号：usr.cn

MQTT默认密码：usr.cn

MQTT Client ID：注意唯一，不要设置重复会冲突。可供客户测试使用。

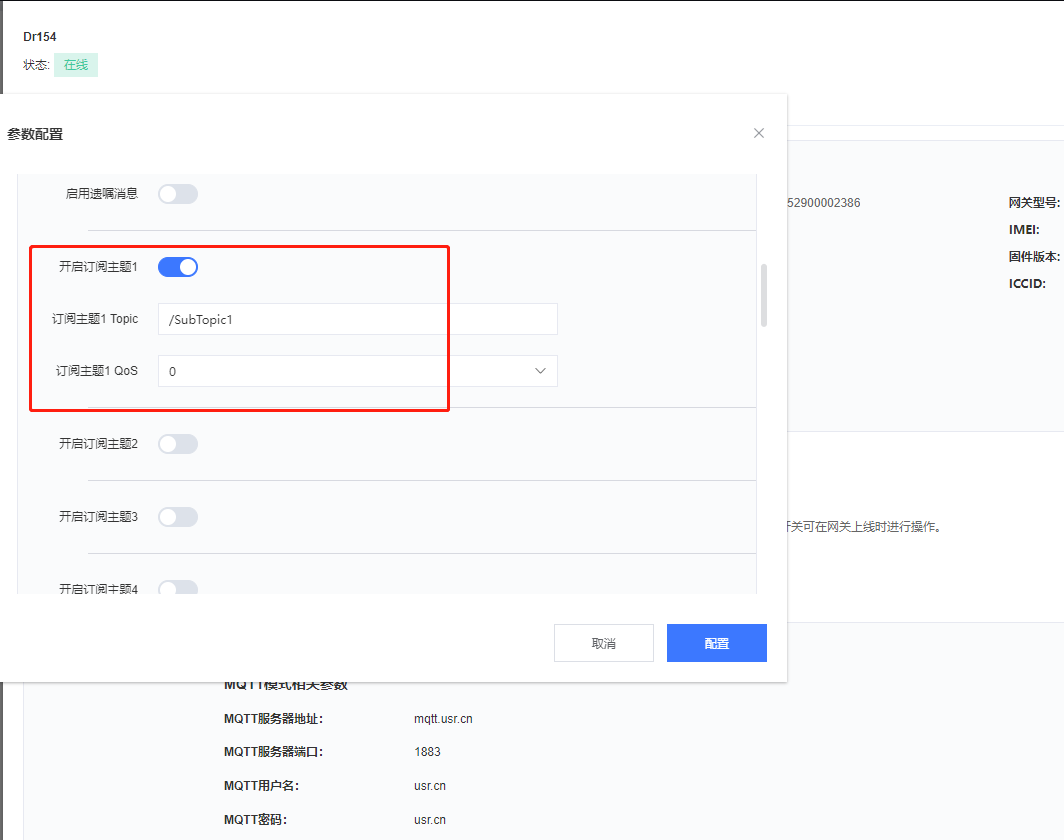

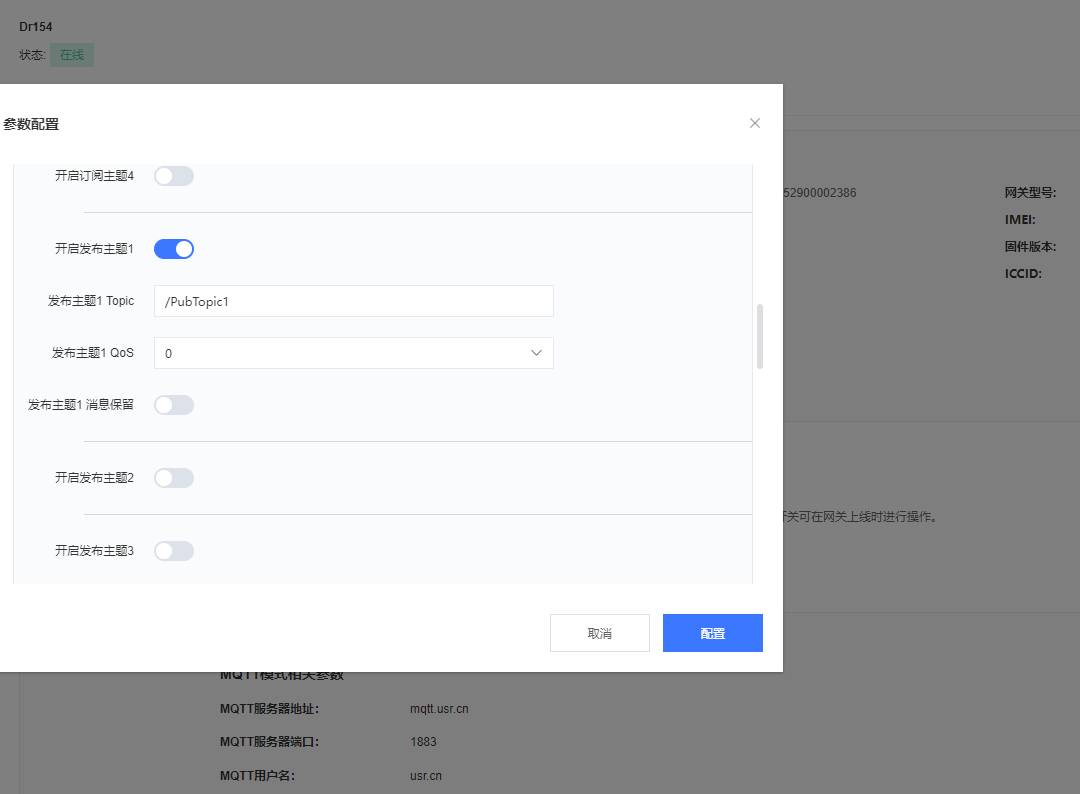

6、开启订阅主题、发布主题。

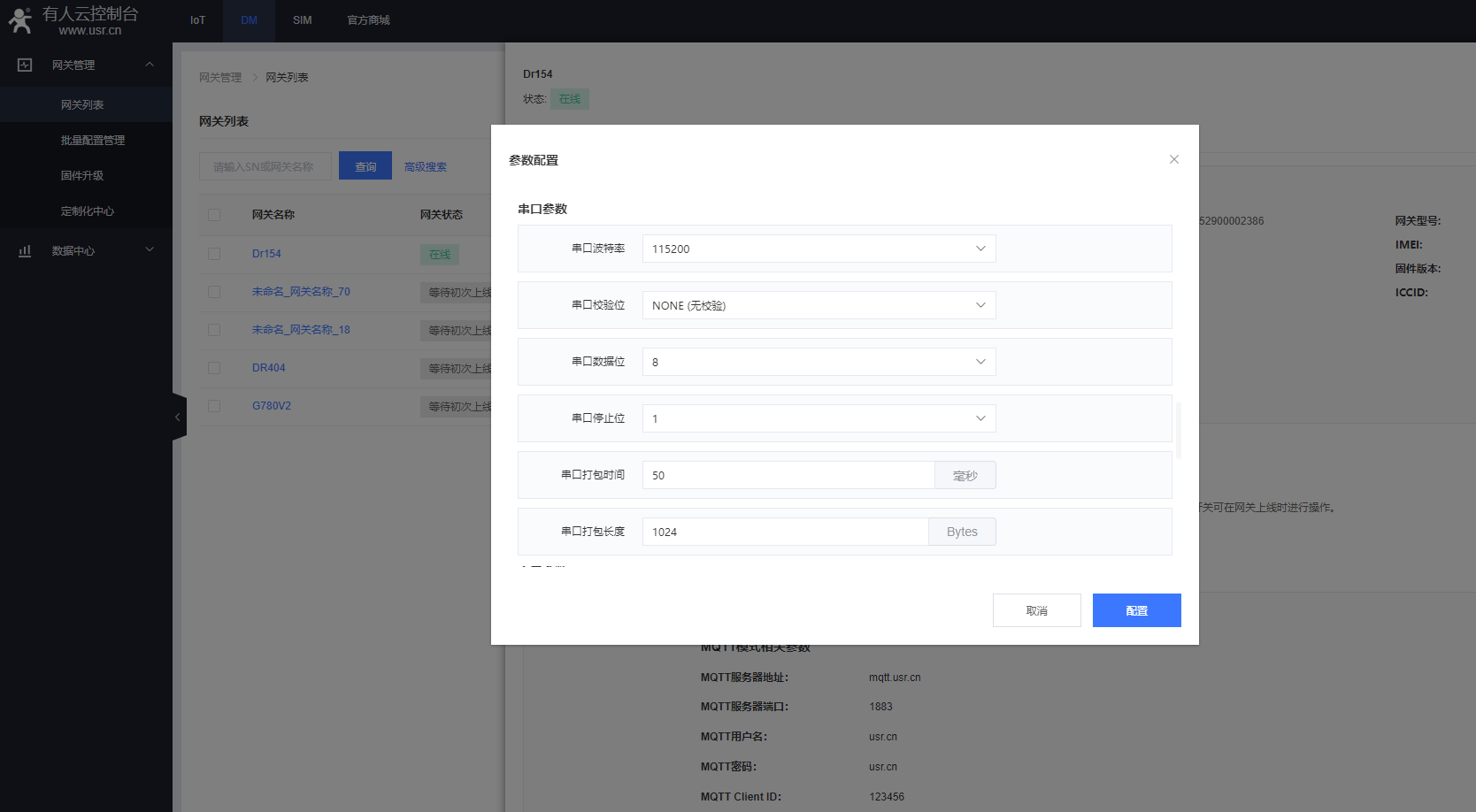

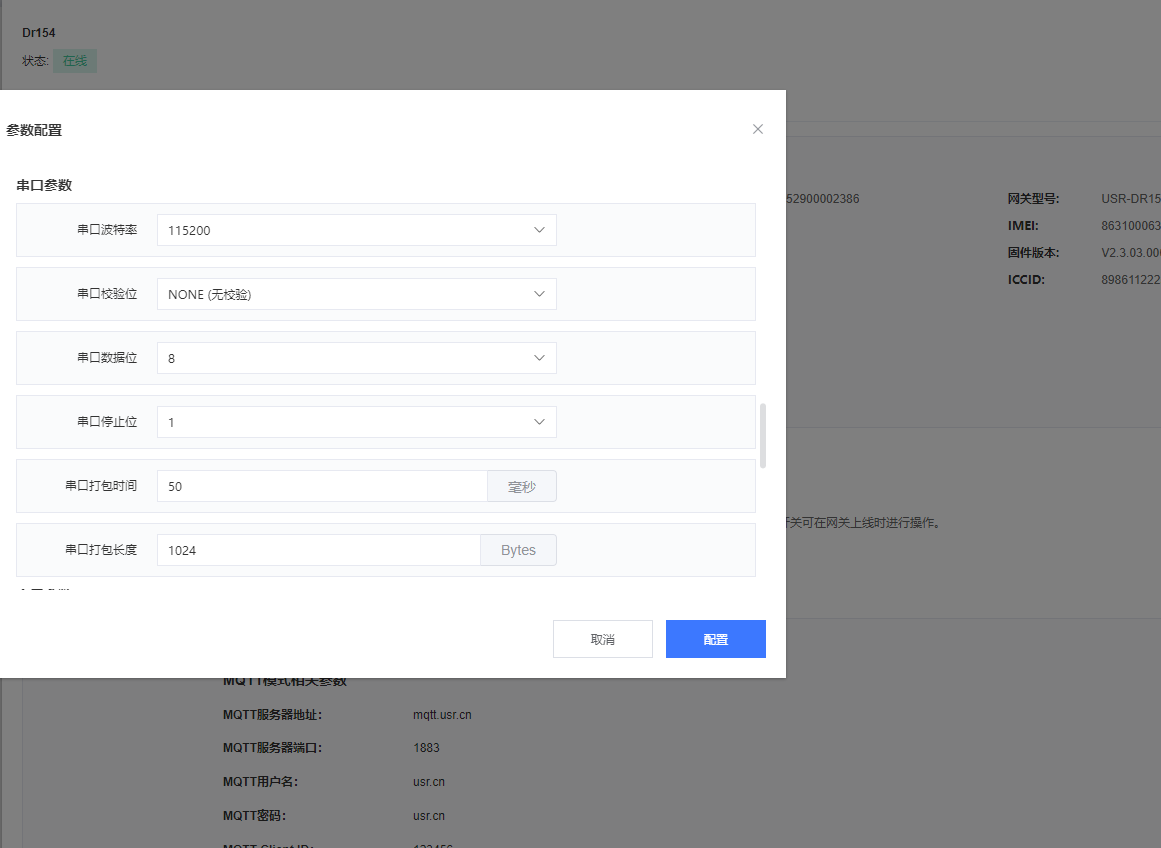

7、串口参数和终端设备的参数保持一致。本案例以默认为主。

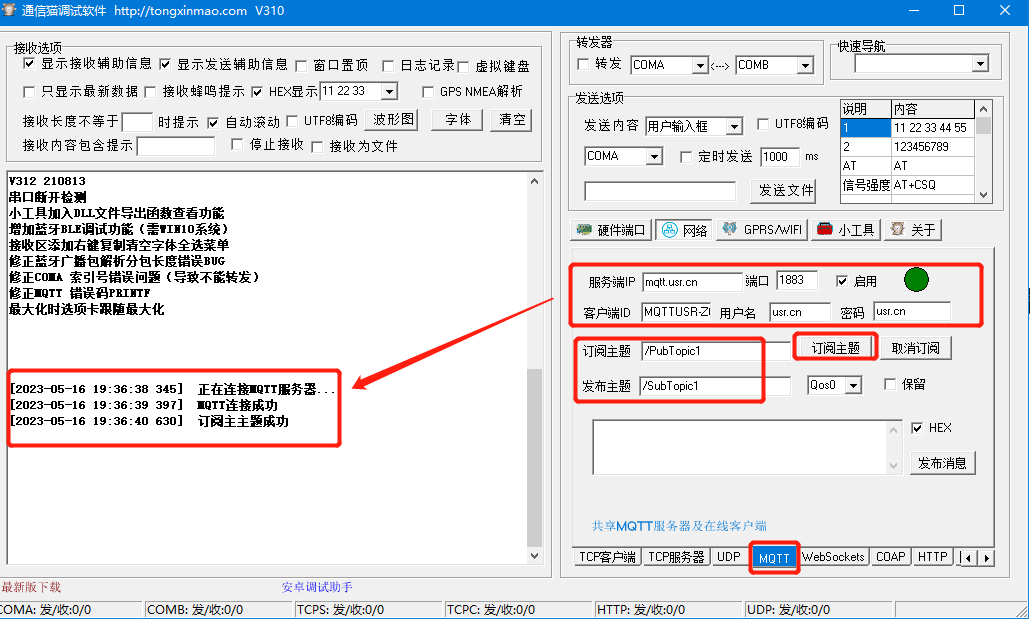

打开MQTT客户端软件，连接MQTT服务器，并设置好订阅主题和发布主题。

四、数据测试

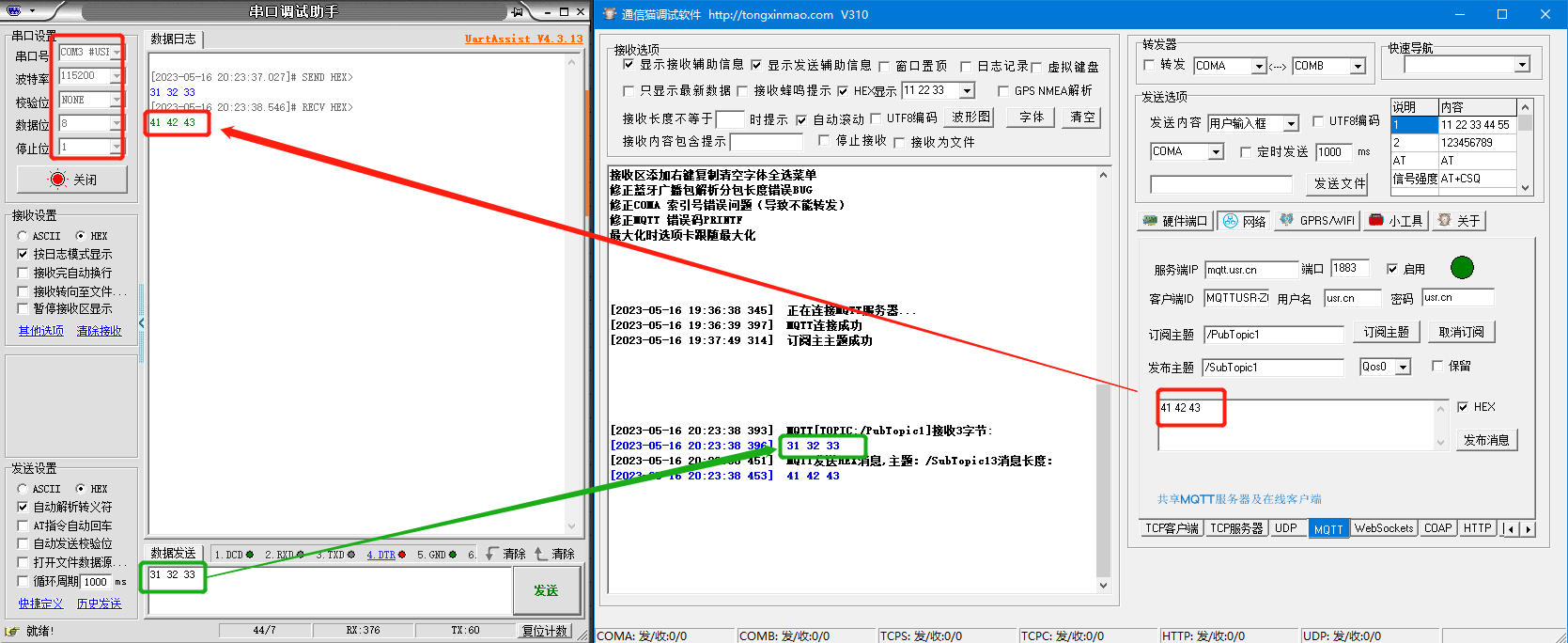

打开串口助手，选择好串口参数，串口助手和MQTT客户端成功互发数据。

编写人：于冰 编写日期：2024-01-27

审核人：金志方 审核日期：2024-01-30

订正版本：V1.0 订正内容：初稿
