USR-DR154 连接UDP服务器测试通讯示例

一、资料下载

USR-DR154 说明书官网下载链接：https://www.usr.cn/Download/982.html

USR-DR154 AT指令集官网下载链接：https://www.usr.cn/Download/984.html

USR-DR154规格书官网下载链接：https://www.usr.cn/Download/983.html

串口调试助手 ：https://www.usr.cn/Download/843.html

二、硬件连接

1、所需物品

USR-DR154 数量一台
电源适配器 数量一个

USB-RS485串口线一条

PC 数量一台

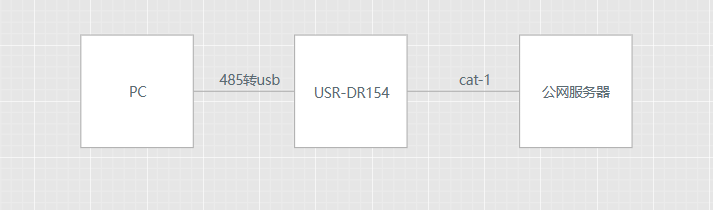

2、硬件连接

12v电源供电，手机扫描背后二维码上有人云配置DTU

三、产品参数设置

1、远程服务器准备

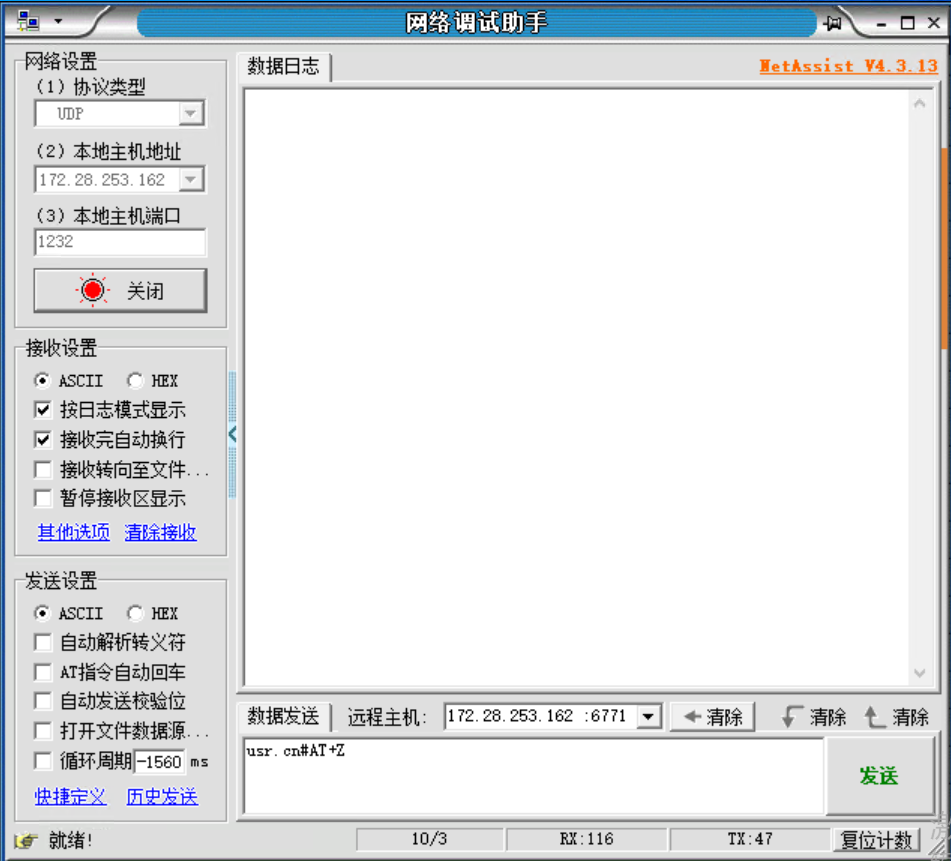

先在远程服务器端打开一个网络调试助手，设置成UDP 及本地端口号(这里设置成1232），点击打开。
注意：服务器必须有公网IP地址或者是域名，不能是局域网的IP地址，否则 DR15X是无法在互联网中找到服务器的。

2、配置DR154参数云端配置方式：

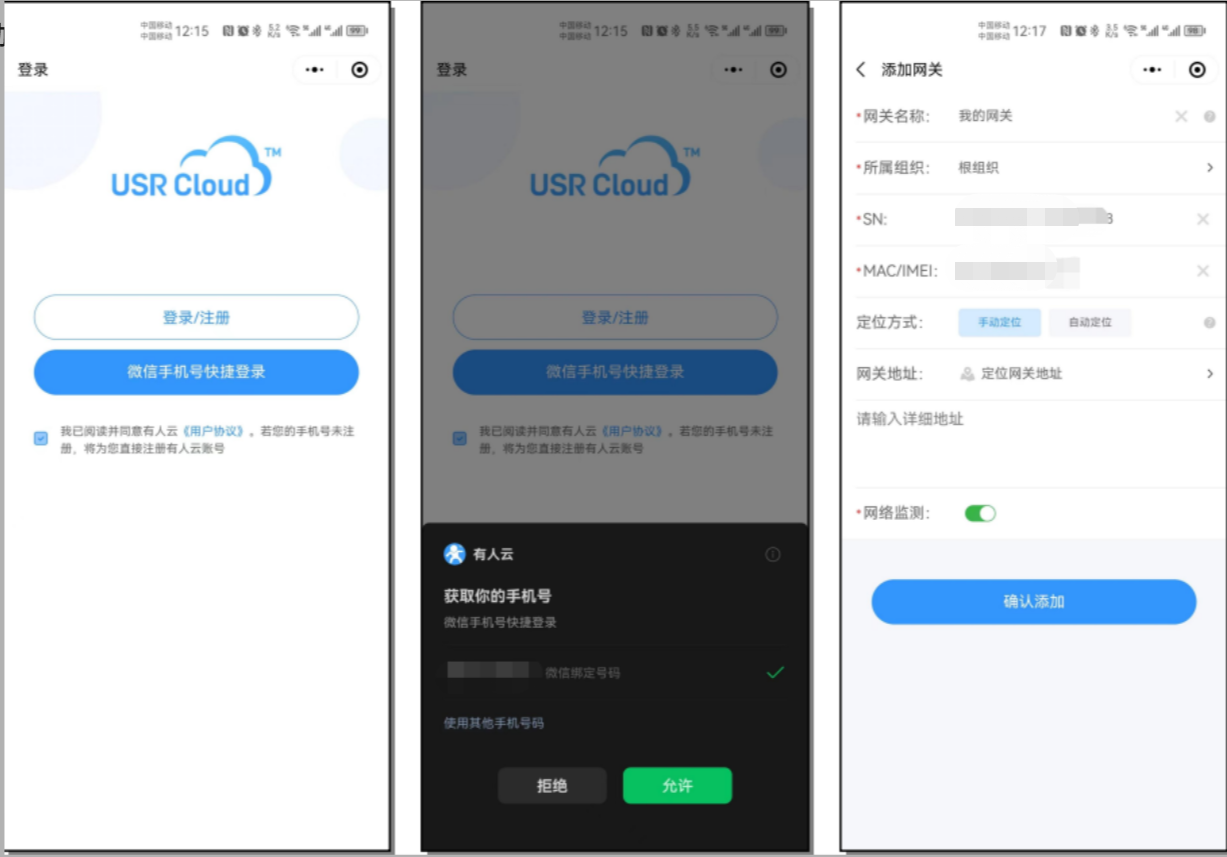

微信注册登录 如果未曾注册过有人通行证，可以直接勾选“我已阅读并同意《用户协议》”并点击“微信手机号快捷登录”，弹窗同意小程序获取 手机号权限之后，若当前手机号未注册有人通行证，则将为您直接注册有人云账号。注册登录成功之后即可配置网关添加

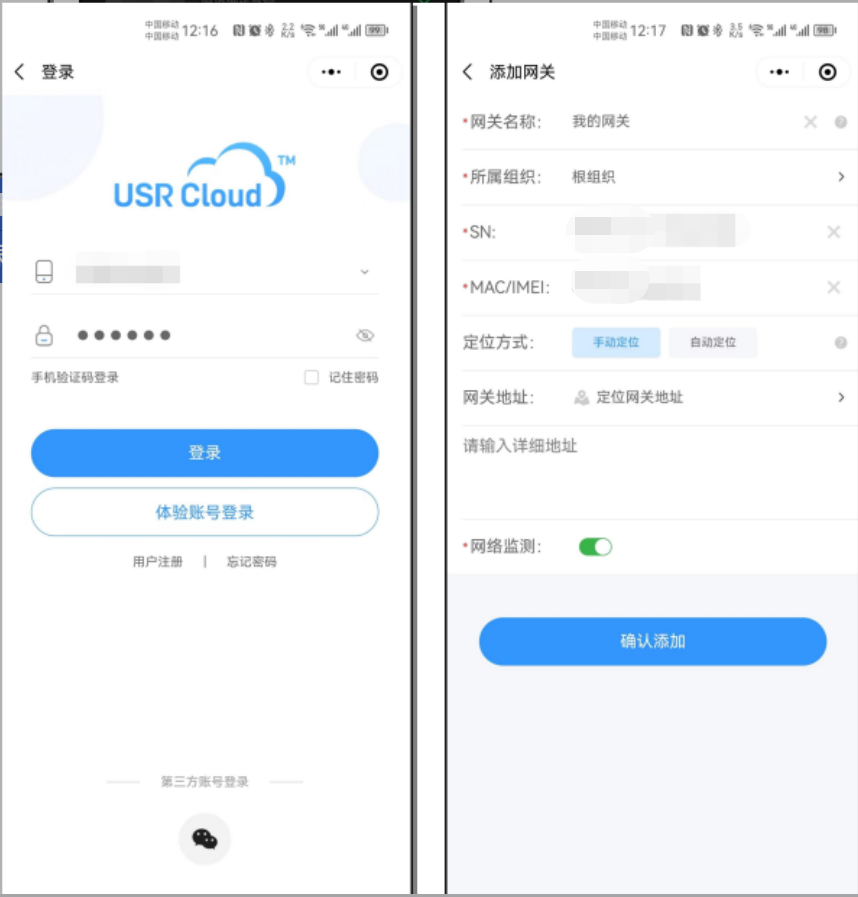

账号密码登录 如果不想使用微信快捷登录，也可以点击“注册/登录”，扫码跳转后直接输入用户名密码登录后即可配置网关添加（如果微信小程序已经登录账号，扫码后会直接跳转至设备添加页面）。

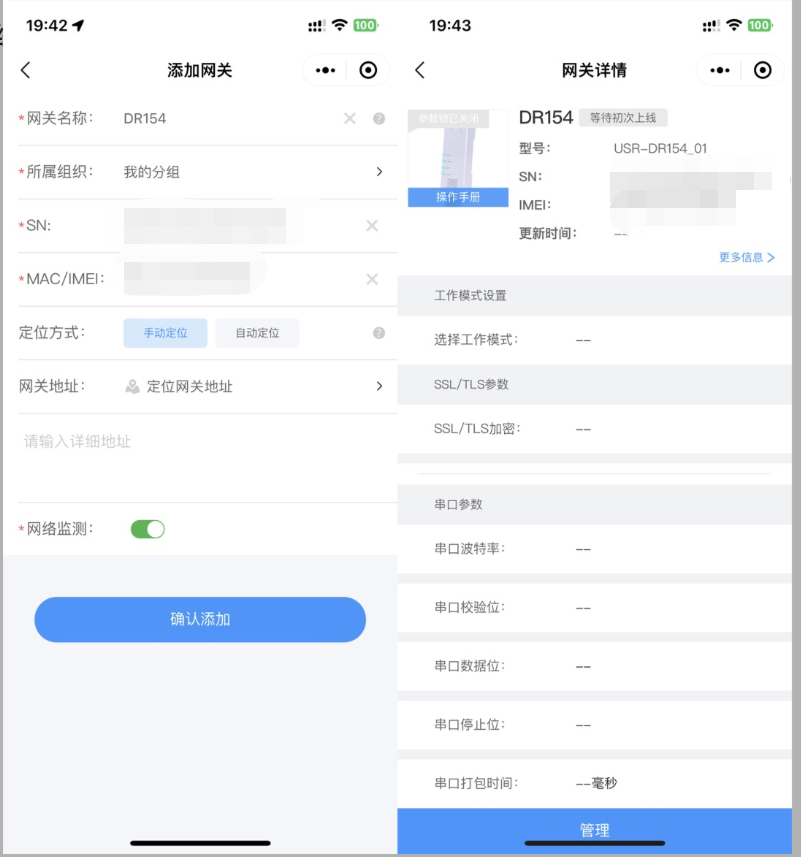

网关添加

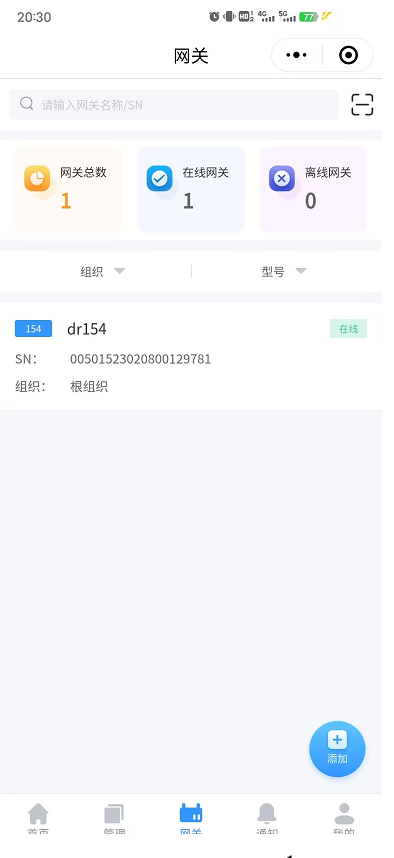

如上章节跳转至设备添加界面之后，自定义网关名称，选择网关所属组织，点击确认添加。稍等片刻或者给 DTU 重新上电后即可显示网关设备在线，网关在线后即可对网关进行参数锁、重启、恢复出厂、参数配置等操作。

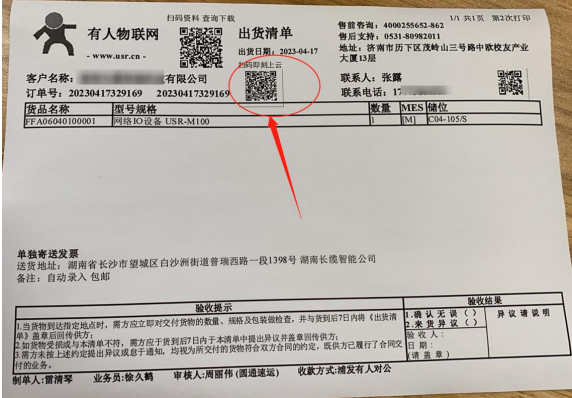

注：若批量购买网关设备，可以扫描纸质出货单上方的“扫码即可上云”二维码批量添加网关设备。

若网关暂时不需要上电或者联网使用，添加好设备无需等待。首次在账号中添加的设备会显示状态为“等待初次上线”，当上电联网使用时，网关会自动上线并更新状态为“在线”。

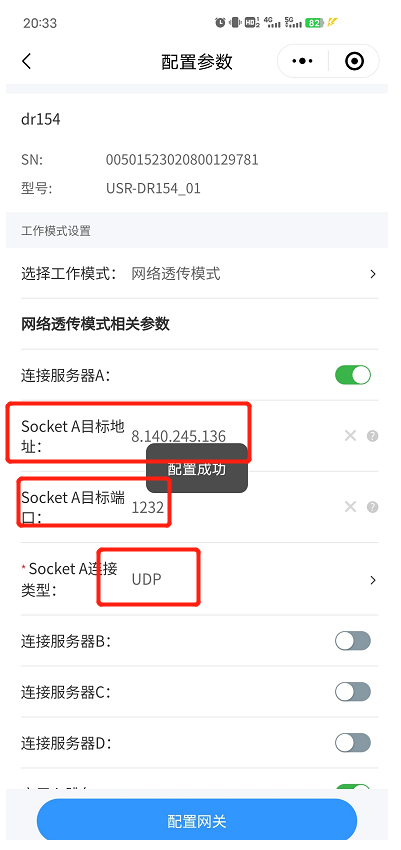

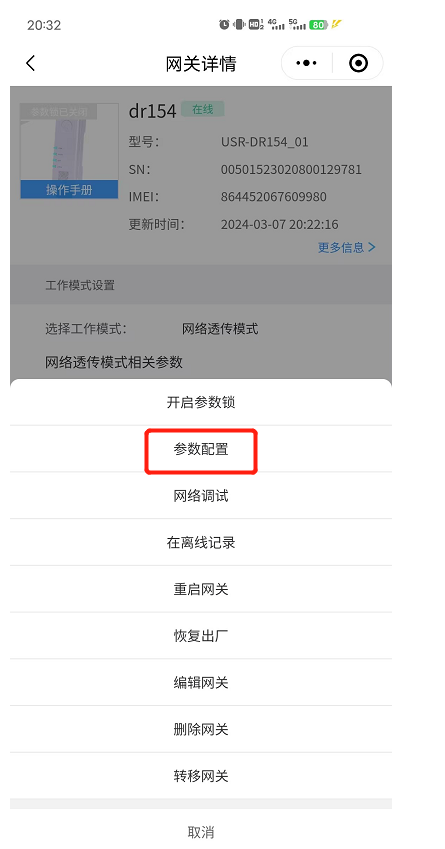

扫码配置

已经添加至账号的在线设备，可以通过扫描网关机身二维码进行快速在线配置，根据实际应用修改参数表中的参数后，点击“配置 网关”按钮，云端会自动下发参数进行修改，修改成功后页面提示“配置成功”，并自动跳转至“网关详情”页面，此时该页面读取显示 的设备参数即修改配置后的参数。 在线配置需要保持设备的网络畅通，若因网络异常或者设备突然离线等异常情况设备无法正常配置参数，页面会提示“配置失败”的 提示，可以稍等片刻后重新操作或者在批量配置任务中通过添加定时任务进行配置。

四、功能调试

1、功能调试

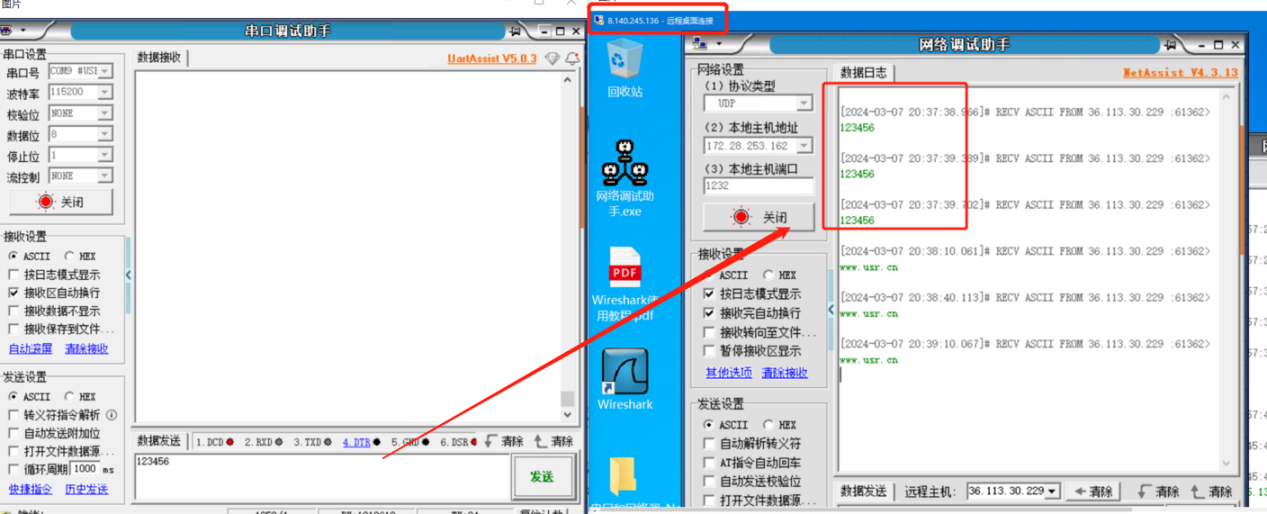

DR154串口通过485转usb接电脑，用串口调试工具打开发送数据，udp公网服务器可以接收到相应数据。

2、调试截图

编写人：秦嘉城 编写日期：2024-03-15

审核人：金志方 审核日期：2024-03-15

订正版本：V1.0 订正内容：初稿
